Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Особенности

При покупке погружного насоса необходимо обратить внимание на выбор шнура для скважины, который сможет выдержать давление и нагрузку воды в несколько раз больше веса самого устройства. Кроме того, нужно учесть расстояние, на котором будут крепиться подвесы. Чтобы предотвратить всасывание узла, необходимо расположить его на расстоянии 10–11 см от начала входного отверстия. Если насос опускается на глубину более 10 метров, то для гашения вибрации следует закрепить подвеску на пружине, например, можно использовать медицинский жгут. Только вот не стоит заменять подвеску железным тросом, который может повредить все сцепленные тросы и шнуры на корпусе устройства.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Далее, нужно взять подвес из капрона, электропровод и трубу из металлопластикового материала и скрепить их изолентой между собой с шагом 70–130 см. Первое крепление делают на расстоянии 200–300 мм от начала патрубков. Резьбовое соединение – это не лучшее решение для подключения устройства. Они с течением времени подвергаются коррозии и медленно разрушаются, оказывая негативное влияние на работу всего насоса.

Стоит обратить внимание на фланцевые соединения, при установке которых крепежный болт располагается сверху, а гайка находится снизу. Если болт упадет в скважину, то насос может перестать работать.

К опорной плите устанавливают верхнюю часть трубопровода. Далее, производят крепление обратного клапана, колена, задвижки, манометра. Подвеску крепят к перекладине. Важно при опускании насоса в скважину не допускать его соприкосновение со стенками. Резиновое кольцо может защитить корпус оборудования. Манометр может помочь определить сопротивление изоляции обмотки двигателя, проверить достаточно ли погружено устройство в воду, а также можно заранее проверить функционирование двигателя под воздействием давления.

Насос погружают на глубину на 30 см от динамического уровня воды в скважине. Под таким уровнем понимается расстояние от поверхности до водной глади. С момента начала выкачивания воды из водозабора, отметка на которой она остановится, и будет являться динамической. Приемлемая глубина от оборудования до дна должна составлять примерно 1–2 метров. Поплавки-выключатели являются дополнительным помощником насоса. Они останавливают работу двигателя, когда уровень воды в скважине достигает ее критической отметки.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Замена скважинного изделия в колодце глубиной 80 метров выполнить довольно сложно, но советы специалистов помогут выполнить ее самостоятельно.

к меню ↑

Демонтаж старого насоса

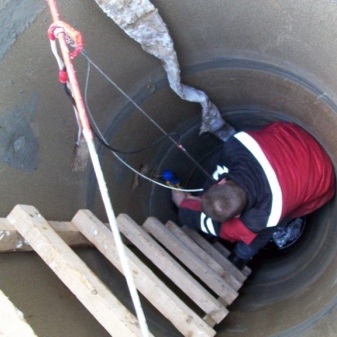

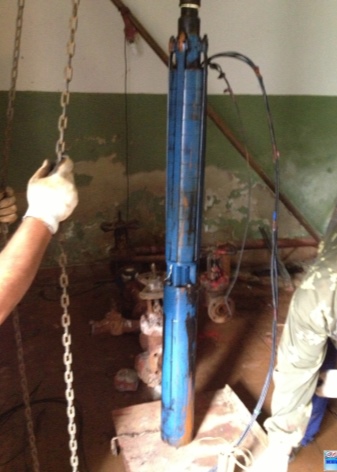

Замена скважинного насоса, а именно, извлечение его из скважины – это довольно сложная процедура, несмотря на кажущуюся простоту процесса. На сложность демонтажа оборудования влияет глубина, на которой оно установлено. Специалистами принято разделять 3 уровня сложности поднятия насосного оборудования.

  1. Поднятие аппарата с глубины до 30 м. Это самый простой вариант демонтажа насоса. В таком случае вес агрегата с трубой, подсоединенной к нему, является незначительным. Справиться с извлечением такого оборудования из скважины сможет и 1 человек.
  2. Демонтаж агрегата, находящегося на глубине от 30 до 100 м. На таких глубинах работают уже артезианские насосы, например, марки ЭЦВ. Поднять агрегат с такой глубины сложнее, поскольку длина трубы, подсоединенной к нему, больше, чем в первом случае, и соответственно, вся конструкция является более тяжелой. Кроме всего, следует учитывать массу воды, находящейся в напорной трубе. Поэтому извлечь оборудование в одиночку не получится. Придется прибегнуть к помощи нескольких человек. Также для подъема всей конструкции потребуется использовать подъемные приспособления, например, лебедку или манипулятор.
  3. Извлечение оборудования из глубины более 100 м. Как правило, к глубинному агрегату подсоединяют оцинкованные или нержавеющие трубы. Иногда вместо металлических труб используют трубы из ПНД, выдерживающие давление в 16 атмосфер. В конечном счете, вес всего оборудования очень велик. Чтобы его извлечь из артезианской скважины, без подъемного крана или лебедки не обойтись.

Сама процедура извлечения достаточно проста теоретически:

  • отключите оборудование от электросети;
  • отсоедините напорную трубу от системы водоснабжения дома;
  • вытаскивайте насос (за трос) медленно и осторожно, отсоединяя участки извлеченной трубы (если она металлическая).
    Демонтаж насоса
к меню ↑

Если подъему мешает известковый налёт

Заменить насос в скважине

А чтобы избежать проблем при подъеме насоса на воду типа ЭЦВ или вибрационного из скважины, лучше использовать оборудование как можно меньшего диаметра. Идеально в этом случае подойдёт агрегат «Грундфос»

Если поднимая насос типа ЭЦВ или вибрационный, вы столкнулись с наличием наростов на стенках обсадной трубы, то можно попытаться извлечь оборудование небольшими рывками. Здесь важно опускать и снова поднимать агрегат, не натягивая трос и кабель до критического состояния.

При этом отметим, что даже если вам удастся вынуть агрегат из скважины, есть риск, что новое устройство застрянет в трубе при его опускании, так и не достигнув нужной отметки.

Важно: образование налёта на стенках обсадной колонны у скважины на известняк неизбежно. Поэтому придется пригласить специалистов, чтобы они промыли и прочистили скважину.

А чтобы избежать проблем при подъеме насоса на воду типа ЭЦВ или вибрационного из скважины, лучше использовать оборудование как можно меньшего диаметра. Идеально в этом случае подойдёт агрегат «Грундфос». И помните, чем большее расстояние от стенок обсадной колонны до колбы насоса, тем меньший риск заклинивания агрегата.

к меню ↑

Факторы влияющие на стоимость работ

При установке насоса, на конечную стоимость работ влияет большое количество факторов, из которых можно выделить:

  • глубину установки;
  • модель насоса;
  • материалы и диаметр водоподъёмной трубы;
  • спецоборудование, необходимое для работы (подъёмный кран, бурава установка, таль).

Можно сэкономить и не производить некоторые этапы (диагностику и очистку скважины), но так вы получите гарантии, что насос будет нормально работать через несколько месяцев. А стоимость ремонта может обойтись в гораздо большую сумму. Обратившись к специалисту, вы не только сэкономите время, но и деньги. Самостоятельно выполняя монтаж оборудования в первый раз, не обойдётся без ошибок, за которые придётся платить.

к меню ↑

Порядок действий по замене насоса

  • токовыми клещами проверяем потребление тока двигателем насоса;
  • для 3-х фазных насосов можно проверить мегаомметром сопротивление (целостность) обмоток и изоляции относительно корпуса («земли»);
  • убедившись в неисправности насоса, выполняем демонтаж;
  • если известны все параметры насоса и скважины, новый насос приобретается заранее. При отсутствии этих данных, сначала выполняется демонтаж насоса с последующей проверкой глубины его погружения, статического уровня воды и глубины скважины. И только после этого покупается такой же или аналогичный насос.
  • выполняется монтаж насоса, при котором используется новая термоусадочная или заливная муфта для герметичного соединения кабеля насоса с имеющимся кабелем. Зачастую меняется страховочный трос с зажимами и монтажный оголовок. Важно выполнять сборку трубы и кабеля в единый жгут, чтобы исключить провисание кабеля и заклинивание насоса при последующем демонтаже.
  • выполняются пуско-наладочные работы с тарировкой насоса.
к меню ↑

Обследование состояния обсадной трубы

Перед спуском насоса обязательно проверяем, не появились ли на стенках обсадной трубы искривления, неровности или сужения. Такие дефекты могут серьезно затруднить монтаж оборудования и сказаться на сроке его эксплуатации. При небольшом зазоре опустить насос в скважину будет достаточно сложно, с его эксплуатацией тоже возникнут проблемы.

Большой зазор тоже нежелателен. В этом случае насос не сможет обеспечить нужную скорость движения воды, охлаждающей его двигатель. Поэтому должны строго соблюдаться минимальные допустимые значения, которые производитель указывает в документации на оборудование.

Перед спуском насоса в скважину можно надеть на его корпус два резиновых кольца. Это не позволит оборудованию ударяться о стенки обсадной трубы

к меню ↑

Подготовка насоса к спуску

Берем оборудование и закрепляем его к тросу. Если есть опасения, что трос при работе насоса может разбить крепления на корпусе, используем в качестве подвеса прочный капроновый шнур.

Выбираем такой, который сможет выдержать разрывную нагрузку минимум в пять раз превышающую его вес. Если глубина скважины велика, можно продублировать подвес страховочным элементом.

Узел на подвесном тросе завязываем так, чтобы он находился как минимум в 10 см от входных отверстий насоса. Иначе оборудование его всосет. Кончики шнура обрезаются и обязательно оплавляются.

На устройство, которое будем опускать на глубину меньше 10 м, нужно дополнительно закрепить пружинящую подвеску, которая будет гасить вибрацию. Для этих целей используется лента из гибкой резины или обычный медицинский жгут.

Электрический кабель, металлопластиковую трубу и подвес закрепляем друг с другом скруткой. Шаг между креплениями должен быть не меньше 80-130 см. При этом первую связку делаем на расстоянии 20-30 см от насосного патрубка.

Подключение погружного насоса к скважине правильно выполнять без использования резьбового соединения, которое подвергается разрушению коррозией и снижает прочность труб. Оптимально будет выполнить фланцевые соединения. Они более надежные и служат намного дольше.

При выполнении крепления болт обязательно вставляем сверху, а гайку снизу. Это делается для того, чтобы впоследствии болт ни при каких обстоятельствах не упал в скважину. Поскольку он может стать причиной серьезной аварии.

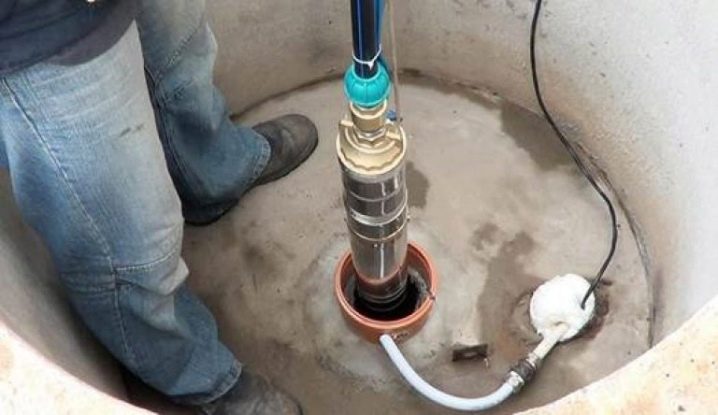

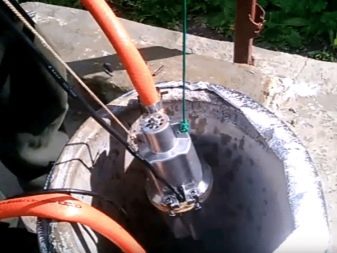

Спуск насоса в скважину нужно выполнять очень осторожно и аккуратно. Устройство не должно задевать стенки обсадной трубы

к меню ↑

Монтаж насосного агрегата в ствол

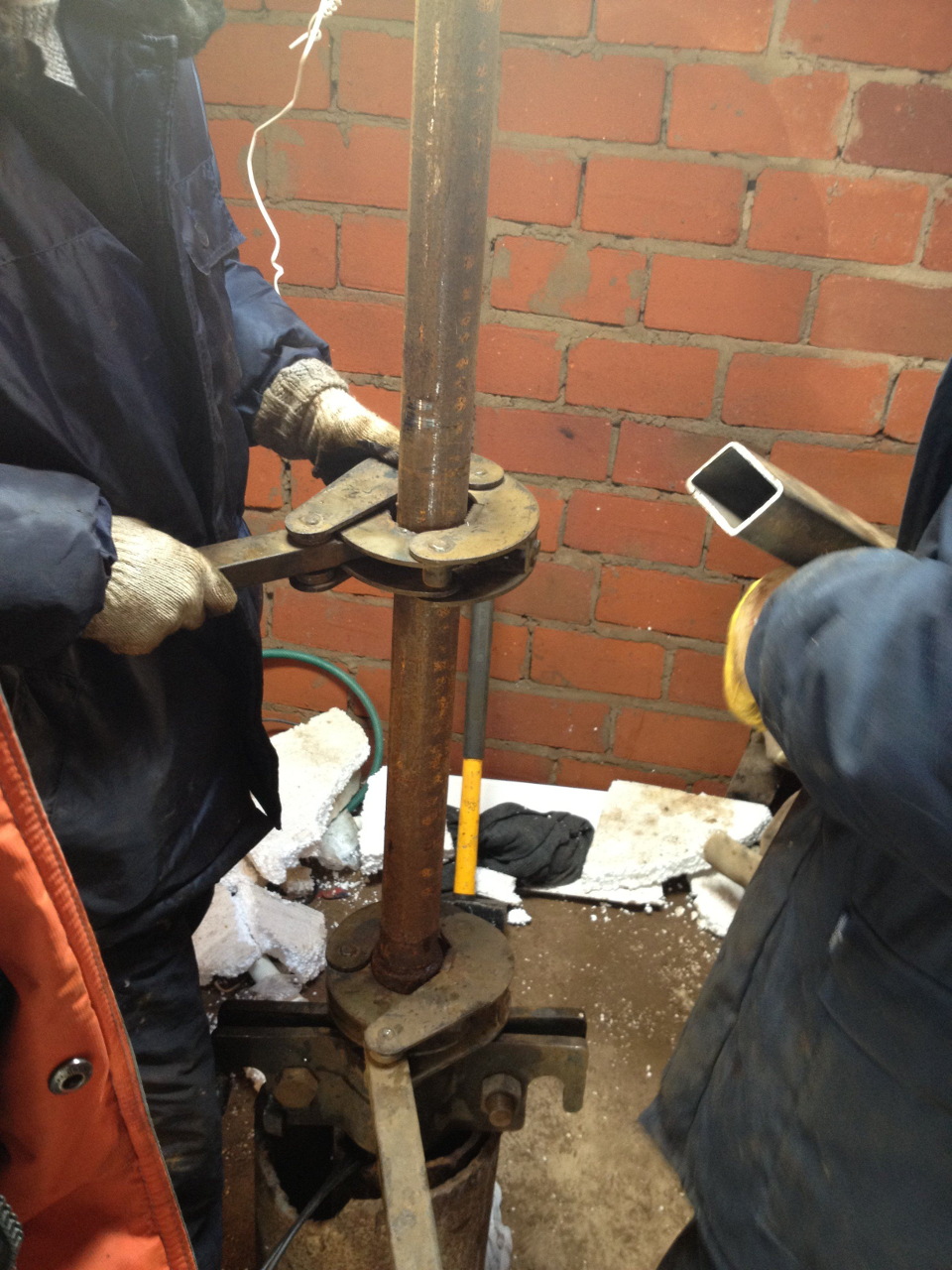

Заканчиваем подготовительные работы. Верхнюю часть нагнетательного трубопровода прикрепляем к опорной плите. Если насос не оснащен обратным клапаном, монтируем его здесь же. Затем ставим задвижку, колено и манометр, после чего подключаем оборудование к системе.

Затем собранную из шнура, трубы и кабеля подвеску поднимаем и закрепляем на заранее установленной перекладине. Приступаем к спуску насоса. Операцию проводим очень аккуратно, борудование не должно задевать стенки обсадной трубы.

Если понятно, что избежать этого не удастся, лучше подстраховаться защитить корпус резиновым кольцом. Опускаем насос на нужную глубину. Она должна быть ниже динамического уровня скважины примерно на два метра. При этом нужно помнить, что до дна должно остаться как минимум метр.

Минимальная отметка, на которую можно опустить насос – 0,3 м ниже динамического уровня. Такой глубины будет достаточно, чтобы двигатель прибора охлаждался должным образом. Оптимальной для работы насоса считается глубина в 2-3 метра от динамического уровня.

Для замера уровня воды в скважине ставим в отверстие опорной плиты колонну газовых труб. Опускаем ее ниже динамического уровня.

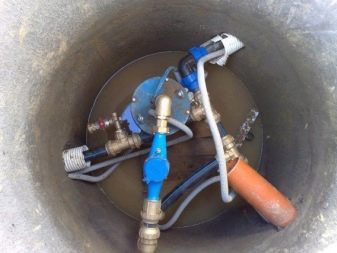

После того, как мы опустили насос на нужную глубину, надежно закрепляем подвес. Затем берем мегомметр и проводим замеры, чтобы определить сопротивление изоляции на обмотке электродвигателя при опущенном кабеле. И подключаем станцию управления к насосу, еще раз проверяем, на достаточную ли глубину он опущен. Далее делаем пробный запуск нового насоса.

После того, как новый насос будет опущен в скважину, его подключают к автоматике и гидроаккумулятору, затем проводят пробный пуск

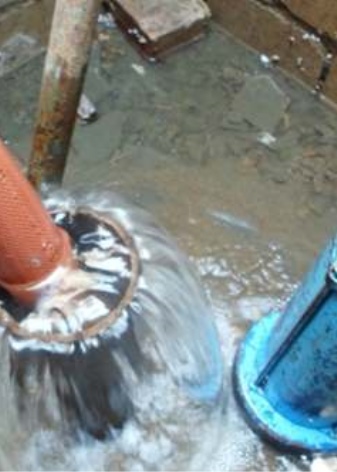

Оцениваем работу устройства, особое внимание уделяем тому, насколько правильно функционирует электродвигатель под нагрузкой. Если выявлены какие-то недочеты, сразу же их устраняем и еще раз проверяем работу оборудования. Устанавливаем на устье скважины верхнюю крышку оголовка и затягиваем болты, надежно закрывая устройство. Теперь в сооружение не сможет попасть ни мусор, ни поверхностные воды.

О том, как производится обслуживание водозаборной выработки, подробно написано здесь. С правилами эксплуатации следует ознакомиться, чтобы избегать ситуаций, требующих извлечения насоса и слишком частой чистки ствола.

к меню ↑

Причины неисправности

Как и любой механизм, насосы также могут ломаться и приходить в неисправность. Главное – это понять, что привело к таким последствиям, чтобы устранить проблему как можно быстрее. Распространенными общими причинами, которые указывают на необходимость заменить насос, являются следующие:

  • отказ работы электродвигателя, который обеспечивает функционирование насоса. Обычно на наличие проблемы указывают такие признаки, как полное отсутствие шума при включении, наличие шума, но отсутствие воды в напорной трубе;
  • неисправность кабеля, который мог порваться или сгореть. Поломка этого элемента приводит к отключению электропитания насоса;
  • при разрыве шнура, который отвечает за удерживание оборудования на глубине в скважине, насос может сорваться и упасть на дно скважины. В таком случае необходимо обратиться к специалистам, которые своевременно достанут насос и устранят все неполадки;
  • еще одной причиной неисправности может стать повреждение трубы, которая соединяется с напорным патрубком глубинного насоса;
  • резкое прекращение работы насоса из-за его неправильного монтажа.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Все эти причины поломки насоса по-разному сказываются его на неисправность. Поэтому требуют разных способов починки. Главное – при появлении проблемы как можно быстрее выяснить ее источник и устранить. Своевременные действия остановят дальнейшее развитие разрушений и увеличение их влияния на оборудование. Чем раньше починить насос, тем меньшее негативное влияние поломки скажется на работе всей системы.

Бывают случаи, когда полный ремонт невозможен, при этом некоторые детали насоса нуждаются в замене на новые. В зависимости от типа неисправности замена деталей будет происходить по-разному. Если возникает проблема при подъеме насоса из скважины, то с заменой какого-либо элемента могут возникнуть определенные трудности. Все зависит от глубины. При незначительном расстоянии в 10–40 метров устранить неисправность можно самостоятельно. При замене насоса ЭЦВ или же на вибрационном устройстве придется попросить несколько помощников или использовать специальные технические средства. Иначе самостоятельно эту проблему не решить.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Заклинивание корпуса является самым распространенным типом неисправности. Такая ситуация может произойти из-за скручивания сильно ослабленного кабеля электропитания в своеобразный узел и попадания его в просвет между корпусом машины и внутренними стенками трубы. Причиной этой проблемы в основном выступает некачественный монтаж оборудования. Кабель, обеспечивающий электропитание, и шнур, на котором висит насос в скважине, не связаны между собой хомутами. Только надежное крепление троса может снизить вероятность возникновения заклинивания насоса. А также при существовании этой проблемы можно протолкнуть аппарат вниз. Только совершать все действия нужно с осторожностью, чтобы не допустить падение насоса на дно скважины.

Заиливание как еще одна проблема, вызывающая поломку оборудования, возникает только в тех случая, когда аппарат не использовался длительный период для откачивания воды. В этом случае насос бывает невозможно достать из трубы. Заиливание может происходить как в самой скважине, так и в корпусе насосного оборудования. Возникновение различных препятствий в обсадной трубе не даст извлечь насос из скважины. Такая проблема может возникнуть из-за деформирования трубы по причине смещения пластов почвы. А также это может быть расхождение соединительных стыков между отрезками труб, из которых выполнена обсадная колонна.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

В таком случае для того чтобы извлечь из скважины насос, можно тянуть его с помощью страховочного троса, кабеля электропитания и напорной трубы, одновременно вращая его вокруг своей оси. Если зазор уже существовал между корпусом насоса и стенками обсадной колонны, то, совершая похожие действия, можно сделать так, чтобы в каком-нибудь из положений между корпусом гидромашины и появившемся перед ней препятствием создастся проем, который позволит продолжить извлечение устройства из шахты скважины.

Любой посторонний предмет с легкостью может попасть внутрь скважины, если она не защищена оголовком или кессоном. Для того чтобы извлечь из трубы глубинный насос, продвижение вверх которого мешают посторонние предметы, необходимо совершить следующие действия. Помпу, при совершении рывков, опускают и затем поднимают в шахте скважины, пытаясь таким способом подтолкнуть или переместить посторонний предмет в другое место или положение, или за помощью созданного потока жидкости поднять его на поверхность вместе с насосом.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Данные действия не всегда могут быть эффективны, тогда стоит обратиться к специалистам. Люди, профессионально занимающиеся ремонтов глубинных насосов, смогут быстро и качественно устранить все неисправности.

Появление известкового налета – это не самое приятное известие. Возникновение такой проблемы также будет препятствовать извлечь насос из скважины. Попытки достать оборудование не увенчаются успехом, так как известковый налет будет сдерживать аппарат.

Чтобы все-таки извлечь из скважины насос, необходимо в одно время опускать и поднимать его плавными движениями без резких рывков. Если действия помогут достать насос, то не стоит так радоваться. Известковый налет мог остаться в достаточном количестве в скважине. Поэтому заново опустить насос может не получиться. Только специалисты смогут очистить внутренние стенки обсадной колонны от образовавшегося налета.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Все перечисленные проблемы можно с легкостью избежать, если на начальном этапе выбрать правильную модель насоса с возможным зазором между его корпусом и внутренними стенками обсадной колонны.

к меню ↑

Процесс замены насоса — фото работ

52523523
ed38b6ae5_600x400
maxresdefault
remont_skvazhinyzamena_nasosatrubyklapana
zamena_nasosa_v_skvazhine
zamena-nasosa-skvazhiny-4286

к меню ↑

Проблемы при подъеме насосного оборудования из скважины и способы их решения

При извлечении погружной помпы из скважины с целью замены такого устройства могут возникать различные проблемы. Решить отдельные из них можно самостоятельно в том случае, если глубина, на которой в подземном источнике водоснабжения располагается насос, не слишком значительна (10–40 метров). Если же предстоит замена насоса ЭЦВ или устройств вибрационного типа, которые отличаются внушительной массой, без помощников вам не обойтись.

Как уже было сказано выше, замена скважинного насоса может быть сопряжена с различными трудностями. Именно поэтому очень важно знать, как не повредить насосное оборудование или не оказаться в ситуации, когда подземный источник водоснабжения невозможно будет в дальнейшем эксплуатировать.

к меню ↑

Заклинивание корпуса

Достаточно распространенной ситуацией при извлечении глубинного насоса из скважины для его замены является заклинивание устройства в обсадной трубе. Это может случиться из-за закручивания сильно ослабленного кабеля электропитания в петлю и попадания такой петли в просвет между корпусом гидромашины и внутренними стенками трубы. Основной причиной возникновения подобной ситуации является неправильный монтаж скважинного насоса, когда кабель электропитания и трос или шнур, на котором устройство подвешивается в скважине, не соединены между собой хомутами по всей длине.


Надежное и правильное закрепление троса и кабеля снижает вероятность заклинивания насоса в скважине

Чтобы решить проблему заклинивания корпуса погружного насоса в обсадной трубе, можно попытаться протолкнуть устройство вниз, используя для этого нагнетательную трубу или другой подручный и не слишком тяжелый предмет с тупым концом. Действовать в таких случаях следует очень аккуратно, чтобы не повредить насос или не оказаться в ситуации, когда он просто оторвется от крепежа и упадет на дно скважины. Если протолкнуть насос вниз удается, то следует немного натянуть кабель электропитания и выровнять его положение, чтобы устранить заклинивание.

к меню ↑

Заиливание

Достаточно часто при необходимости заменить насос в скважине, которая длительное время не использовалась для откачивания воды, возникает ситуация, когда оборудование невозможно извлечь из обсадной трубы из-за заиливания как самой скважины, так и корпуса установленного в ней насосного устройства. Ил, скапливающийся в простаивающих длительное время скважинах, проникает и во внутреннюю часть погружных насосов, которые нуждаются в тщательной чистке для восстановления работоспособности.

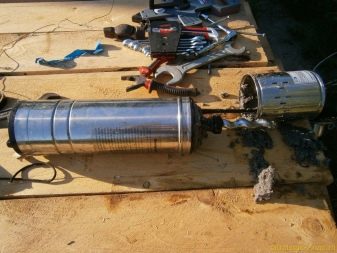

Загрязнение корпуса насоса рано или поздно приводит к его разрушению

Чтобы извлечь для замены глубинный насос из скважины, в которой скопилось большое количество ила, препятствующего осуществлению такой процедуры, поступают следующим образом: аккуратно натягивая и отпуская страховочный трос и кабель электропитания, соединенные с корпусом гидромашины, ее пытаются раскачать. Если попытки раскачать глубинный насос, удерживаемый в скважине илом, увенчались успехом, то вода, которая попадает в зазор, образовавшийся между нижней частью требующего замены устройства и илом, частично размоет отложения, что и даст возможность сдвинуть с мертвой точки застрявшую помпу и затем аккуратно извлечь ее на поверхность.

к меню ↑

Различные препятствия

Не извлекаться из скважины глубинный насос, требующий замены, может и из-за препятствия в обсадной трубе. Основными причинами возникновения таких препятствий являются:

  • смещение или деформирование обсадной трубы из-за движения пластов почвы, в которой выполнялось бурение;
  • расхождение соединительных стыков между отрезками труб, из которых выполнена обсадная колонна;
  • сварные швы между участками обсадной колонны.


Этот застрявший в скважине насос удалось извлечь только по частям

Чтобы извлечь из скважины насос, на пути движения которого возникло препятствие, можно поступить следующим образом: подтягивая насос вверх при помощи страховочного троса, кабеля электропитания и напорной трубы, следует одновременно придать его корпусу вращение вокруг своей оси. Если между корпусом насоса и внутренними стенками обсадной колонны изначально был предусмотрен зазор, то, поступая подобным образом, можно добиться того, что в одном из положений между корпусом гидромашины и возникшим на ее пути препятствием образуется просвет, что и позволит продолжить извлечение устройства из шахты скважины.

к меню ↑

Заклинивание посторонним предметом

Если устье подземного источника воды не защищено оголовком или кессоном, то в него может попасть любой посторонний предмет, который способен создать серьезное препятствие при извлечении из скважины нуждающейся в замене помпы, заклинив ее корпус в обсадной колонне. Особенно актуальна такая ситуация для скважин, характеризующихся небольшим диаметром.

Чтобы извлечь из скважины глубинный насос, на пути движения которого встретился посторонний предмет, поступают следующим образом. Помпу, совершая плавные рывки, опускают и снова поднимают в шахте скважины, пытаясь таким образом придать постороннему предмету другое положение или за счет создаваемого потока жидкости поднять его на поверхность вместе с насосом.

Если данные попытки извлечь глубинный насос из шахты скважины не приводят к положительному результату, то следует закрепить оборудование на той высоте, на которую его удалось поднять, и вызывать бригаду специалистов.


Компании, занимающиеся ремонтом скважин, имеют всё необходимое для демонтажа насосов оборудование

к меню ↑

Известковый налет

Попытка извлечь насос из скважины для его замены может не увенчаться успехом и в том случае, если на внутренних стенках обсадной колонны образовался толстый известковый налет. Из шахт скважин с таким налетом глубинные насосы достают, попеременно опуская и поднимая оборудование плавными рывками. Однако надо понимать, что даже если вам удастся извлечь требующий замены насос из скважины с известковым налетом, то опустить в шахту новое устройство на полную глубину не получится. Единственно верным выходом из такой ситуации является привлечение специалистов, которые очистят внутренние стенки обсадной колонны от образовавшегося налета.


При замене насоса лучше использовать оборудование наименьшего диаметра

Проблем с извлечением неисправного глубинного насоса из шахты скважины можно избежать, если на стадии выбора модели такого оборудования предусмотреть максимально возможный зазор между его корпусом и внутренними стенками обсадной колонны. Чем больше будет такой зазор, тем меньше риск того, что корпус извлекаемой для замены гидромашины заклинит в скважине.

Всех вышеперечисленных проблем с извлечением и заменой насосов погружного типа не возникает также и в том случае, если в качестве источника водоснабжения используется не скважина, а колодец, в котором такое оборудование эксплуатируется без применения обсадной колонны.

к меню ↑

Как заменить?

Все возможные неисправности, которые могут случиться с насосом, были описаны выше. Когда появляется какая-то проблема с работой оборудования, то возникает вопрос, как ее заменить. Стоит подробно изучить правила монтажа. Это поможет узнать, как в будущем можно упростить использование и обслуживание глубинного насоса. Ведь замена оборудования прямиком в скважине немного сложнее.

Первым пунктом является тот факт, что удерживающий трос должен справляться с нагрузкой, которая составляет минимум в 5 раз больше веса агрегата. Трос или шнур, электрокабель и трубопровод должны соединяться друг с другом изолентой или пластиковыми хомутами с шагом около 1 метра. Резьбовые соединения не стоит использовать для подключения оборудования, а лучше отдать предпочтение фланцевому соединению как более надежному и устойчивому варианту. Во время спуска аппарата нельзя допускать его малейшее соприкосновения со стеной. Резиновое кольцо можно дополнительно использовать для защиты корпуса.

Входной патрубок погружного аппарата располагается минимум на расстоянии 0,5–1 м от дна, а корпус насоса всегда находится в воде. Поэтому глубину опускания нужно определять по динамическому уровню воды как одному из показателей.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

Замена глубинного насоса в скважине требует соблюдение следующего алгоритма действий:

  • нужно отключить электропитание, идущее к старому аппарату;
  • необходимо отсоединить водоподъемную трубу от магистрального трубопровода;
  • медленно и аккуратно без быстрых и резких движений поднять на поверхность скважины старый насос, отслуживший в течение долгого времени;
  • после окончания процесса извлечения старого устройства приступить к подготовке монтажа нового насоса;

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

  • медленно опустить оборудование в скважину, не задевая стен;
  • закрепить трос у основания и затем подсоединить трубопровод к магистрали;
  • подключить электропитание к насосу;
  • проверить исправную работу прибора.

Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце
Замена насоса в скважине: как самостоятельно заменить на воду, замена скважинного и глубинного варианта в колодце

к меню ↑

Замена глубинного насоса в скважине (свыше 30 метров)

Чем глубже погружается насос, тем больше используется водоподъемной трубы, больше кабеля и троса, мощнее и тяжелее насос. Помимо веса всей конструкции, еще необходимо помнить про вес воды, которой заполнена водоподъемная труба. И общая масса становится не подъемной для одного человека.

При подъеме насоса с глубин до 100 метров используется сила 2-3 человек, часто применяется лебедка, манипулятор или кран.

Процесс замены насоса тот же самый. На увеличенных глубинах часто встречаются некоторые сложности при обратном монтаже насоса — переходы эксплуатационной колонны на меньший диаметр. Их нужно проходить с осторожностью, чтобы не разбить двигатель насоса, а иногда ставить центраторы, без которых насос может упереться в переход и дальнейшее погружение будет невозможно.

Если случилось, что насос уперся во что-то, не паниковать, а поддернуть и прокрутить по часовой стрелке, если эта процедура не помогает, то без центратора не обойтись.

к меню ↑

Замена глубинного насоса в скважине с погружением более 100 метров

Здесь насосы часто опускаются на трубах ПНД с давлением 16атм или металлических трубах (оцинковка или нержавейка). Используется увеличенный по диаметру страховочный трос и усиленные оголовки (чугун или сталь).

При замене таких насосов применяется только лебедка или автокран.

к меню ↑

Замена насосов своими руками

Правильная установка глубинного насоса в скважину – залог эффективной работы системы водоснабжения. Необходимость замены агрегата возникает зачастую из-за того, что был неправильно выполнен монтаж скважинного насоса. В такой ситуации возможны два выхода: вызвать специалистов или выполнить установку скважинного электронасоса своими руками.
Проверка и прочистка скважинного насоса
Проверка и прочистка скважинного насоса

Разборка и ремонт насосного оборудования выполняется при наличии инструмента: электрический паяльник, строительный фен, слесарный инструмент, ножницы, полный комплект расходных материалов, термоусадочная муфта.

Перед началом проведения работ нужно отключать трубопровод оголовка от скважины магистрали, которая идет в дом, и питание устройства. После этого откручивают затяжной элемент.

к меню ↑

Как достать насос из скважины

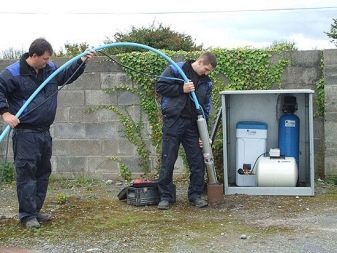

После выполнения подготовительной работы можно доставать агрегат на поверхность. Вытаскивать его нужно с помощью страховочного троса, иначе возникнет риск падения. На поверхности устройство отсоединяют от магистрали и подготавливают новый комплект соединительных элементов.

Затем выполняется замена агрегата, при этом используют новую муфту и обратный клапан, так как старые элементы не пригодны для повторного использования. В случае невозможности отремонтировать прежнее насосное устройство, устанавливается новое.

к меню ↑

Демонтаж скважинного насоса (видео)

к меню ↑

Как установить насос в скважину

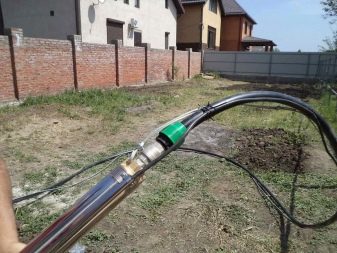

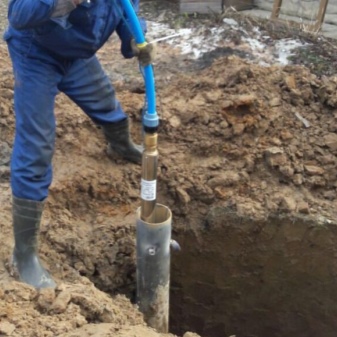

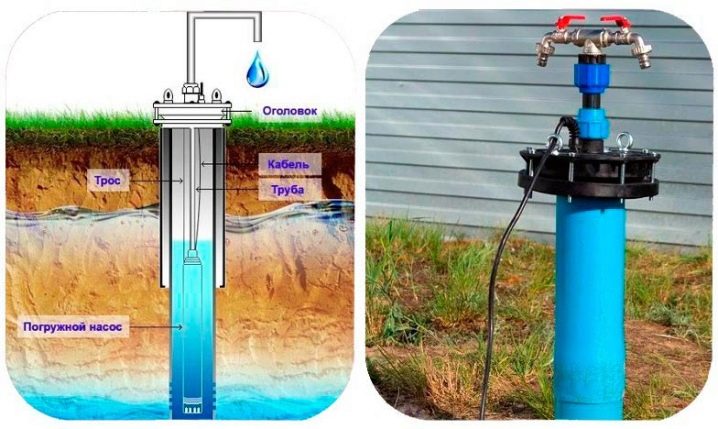

Установка насоса в скважину своими руками выполняется предельно аккуратно. Агрегат требуется устанавливать так, чтобы не допустить соприкосновения со стенками обсадной трубы. Далее затягивается скважинной оголовок, подсоединяются фитинги и выполняется настройка автоматики.

Иногда во время попытки выполнения замены устройства возникает серьезная проблема – застревание агрегата внутри выработки.

к меню ↑

Что делать, если насос застрял в скважине

Причины и решения проблемы, как вытащить застрявший насос:
Насос застрял в скважине
Насос застрял в скважине

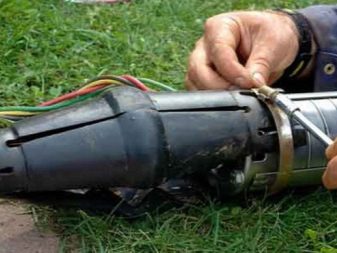

  1. Агрегат заклинен электрическим кабелем. Причина – провод не никак прикреплен к трубопроводу, свободно свисает внутри обсадной трубы. Чтобы решить эту проблему, агрегат опускается вниз, и кабель освобождается. Главное при этом не повредить обсадную трубу и не оборвать провод.
  2. Механическое препятствие. Причина – деформирована обсадная труба, что нередко бывает из-за подвижек почвы. При помощи вращательных движений проходится деформированный участок, и агрегат получится поднять на поверхность.
  3. Заиливание оборудования. В случае небольшого заиливания застрявшее устройство раскачивают. При этом вода начнет размывать слой ила, что поможет освободить агрегат. В случае значительного заиливания используют напорный шланг, который опускают на дно. Под давлением поток воды начнет размывать ил, что позволит достать устройство из скважины.
к меню ↑

Этапы замены глубинного насоса

Насос может сломаться по многим причинам: длительный период эксплуатации, устаревание оборудования, перепад напряжения, некачественный монтаж, несоответствие мощности насоса виду скважины или его диаметра объему трубы.

В большинстве случаев неисправный насос нерентабельно чинить, поэтому необходимо покупать новый. Однако мы все равно проводим диагностику старого, при возможности ремонтируем его. Мы занимаемся установкой небольших глубинных насосов и крупных моделей ЭЦВ для промышленных скважин. Процедура замены не обходится без видеодиагностики.

При выполнении любых действий необходимо соблюдать осторожность, чтобы не повредить механизм устройства. Поэтому независимо от причины, по которой насосное оборудование приходится менять, к этому процессу лучше допускать только квалифицированных работников.

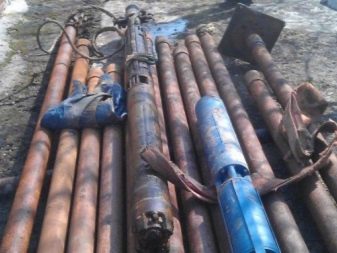

Извлечение насоса

Это самая трудоемкая работа из-за риска уронить насос на дно. При такой ошибке необходимо бурить новую скважину, которая будет стоить гораздо больше, чем цена ремонта скважины на воду.

Подъем насосов с разной глубины требует наличия мощной техники. Перед этим мы проводим видеодиагностику для выявления причины, которая привела к застреванию. Обычно это неверное его подвешивание или деформация обсадной трубы. Это проявляется в виде непрерывного течения воды из скважины.

Специалисты решают эту проблему по следующей схеме:

  1. подъем насоса на поверхность;
  2. разборка + диагностика насоса;
  3. ремонт или замена насоса;
  4. монтаж нового оборудования, тестирование его автоматики;
  5. проверка глубинного насоса на работоспособность.
к меню ↑

Подробнее про неисправности скважинных насосов и способы их ремонта

К наиболее распространенным причинам выхода из строя глубинного скважинного насоса и его последующей замене относят:

  1. Износ деталей насоса из-за длительной эксплуатации,
  2. Неисправный электродвигатель насоса;
  3. Отсутствие регулярного обслуживания оборудования (чистка, исправление мелких неполадок),
  4. Тип насоса не соответствует характеристикам скважины,
  5. Скважина загрязнена илом или песком,
  6. Аварийные ситуации, к которым можно отнести сбои в работе автоматики системы, понижение водоносного слоя и другие.

Не всегда отсутствие воды в скважине говорит о неисправности самого насоса. Предлагаем Вам ознакомиться с примерами распространенных неисправностей, не связанных с работоспособностью скважинного насоса:

  • Электрический кабель оборвался;
  • Трубопровод оборвался;
  • Трещина в водозаборной трубе;
  • Не работает реле давления;
  • Не работает гидроаккумулятор;
  • Понижение уровня воды в скважине.

Каждую из этих причин, нужно диагностировать и устранить. Это позволит сэкономить как на стоимости работ по замене, так и на стоимости оборудования. Именно поэтому очень важно, чтобы диагностику выполняли профессиональные сотрудники, имеющие необходимое оборудование.

    к меню ↑

    Справочная информация для самостоятельного извлечения насоса

    Неглубокие скважины или глубокие скважины с неглубоким статическим уровнем воды (до 30 метров) - ВОЗМОЖЕН САМОСТОЯТЕЛЬНЫЙ РЕМОНТ

    Поскольку вес насоса, кабеля и трубы в таких скважинах небольшой, демонтаж можно произвести без специального оборудования одному или двумя людьми.

    Замена глубинного насоса должна быть доверена опытным работникам, которые имеют опыт работы с изделиями, установленными на разной глубине, и специальным оборудованием.

    к меню ↑

    Установка насоса в скважину и его замена

    Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

    Мы придерживаемся мнения, что каждую работу должны делать профессионалы в своей области, но если было принято решение делать все самостоятельно, тогда мы расскажем все, что важно знать: как правильно установить насос в скважину, как достать насос из скважины, а также, на какую глубину нужно его подвешивать. Все нижесказанное это сугубо наш опыт, выработанный за многие годы работы по бурению и обустройству скважин.
    Нужно понимать ответственность, которую вы берете на себя, при самостоятельном монтаже насоса.

      Бывали случаи, когда люди роняли в скважину провод, трос, инструменты и прочие вещи, а когда им сообщали сумму за устранение проблемы, они пугались и попытались решить вопрос самостоятельно с помощью крючков и других подручных металлических изделий.
      В итоге, немало скважин было испорчено на ровном месте.

    Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

    [spoiler title="Источники"]

    • https://stroy-podskazka.ru/vodostochnaya-sistema/zamena-nasosa-v-skvazhine/
    • https://tehnika.expert/dlya-sada/nasos/skvazhinnyj-zamena.html
    • https://santari.ru/ceny
    • https://rusbyr.ru/zamenit-nasos-v-skvazhine.html
    • https://remont-system.ru/nasosnoe-oborudovanie/zamena-nasosa-v-skvazhine-poryadok-rabot
    • https://avantigeo.ru/zamena-vodyanogo-nasosa-v-skvazhine/
    • https://www.water-help.ru/zamena-nasosa-v-skvazhine.html
    • https://nasosovnet.ru/well/zamena-nasosa-v-skvazhine.html
    • https://Wellbore.ru/remont-skvazhin-na-vodu/zamena-nasosa/
    • https://nasos-kitai.ru/remont-nasosov/zamena-nasosa-v-skvazhine-menyaem-skvazhinnyj-glubinnyj-evcz-nasos-pravilno
    • https://remont-skvajin.ru/zamena-nasosa-v-skvazhine/
    • https://SkvajinaPro.ru/zamena-nasosov/

    [/spoiler]


    Вверх
    Вверх
