Вытяжка для мангала: как подобрать вытяжной зонт правильно

Какой должна быть вентиляция для мангала

Для обычного мобильного мангала, который изредка используется при приготовлении шашлыка или овощей на углях, не требуется принудительных забор воздуха. Однако вытяжка для мангала обязательно должна присутствовать, если это стационарное и крупное устройство, равно как оно часто используется. Сделать ее своими руками не сложно. Потратив немного времени, больше не придется протирать глаза и вдыхать едкий дым в процессе приготовления.

Зачем нужна вытяжка

Вытяжка нужна для устранения запахов

Запах горящих дров и жарящегося мяса многие считают приятным, но не все и не всегда. Если мангал не оборудован вытяжным куполом, дым и запах распространяются по всему двору.

Вытяжка для мангала своими руками выполняет 2 функции.

• Отводит дым от конструкции – он не попадает в помещение и выводится на достаточно большой высоте, чтобы не беспокоить никого из присутствующих.
• Улучшает тягу, так как создает дополнительное давление. Дрова прогорают быстрее и лучше, температура пламени выше, а значит еда готовится быстрее.

Если мангал стоит на улице, вытяжной зонт защищает пламя от дождя.

Общие характеристики

Вытяжка для мангала, как и любая другая вентиляционная система, предназначена для очищения воздуха, а в данном случае еще и для выведения продуктов горения, пищевых запахов и пр. Ее конструктивные решения могут быть разнообразными, исходя из необходимой мощности, места размещения мангала и пр.

Однако сам принцип работы вытяжки довольно прост – в нем отсутствуют сложные узлы и механизмы. В наиболее общем виде она может иметь два конструктивных решения:

• Вытяжной зонт для мангала.
• Обычный дымоход.

Если с обычным дымоходом все более менее понятно, то что понимать под вытяжным зонтом – знают немногие. Указанное устройство имеет предназначение удалять дым, гарь, жир и копоть, возникающие в процессе пользования мангалом. Такие зонты могут конструироваться в разных формах – купол, параллелепипед, усеченная пирамида.

Вытяжку можно делать металлической или кирпичной; она может быть стационарной или переносной.

Никаких сложностей в том, чтобы обзавестись вытяжной системой или даже сделать ее для мангала своими руками – нет. Однако стоит учитывать целый ряд нюансов, главный из которых – место размещения.

Где можно применять?

Вытяжку можно использовать в любом помещении:

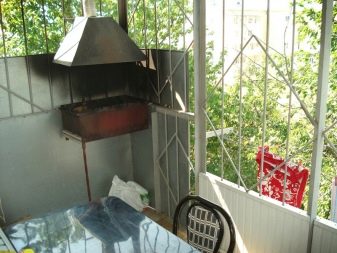

• на балконе;
• в застекленной беседке;
• гараже;
• зале ресторана восточной кухни.

Если все правильно сделать, в закрытых помещениях вытяжка будет работать бесперебойно в течение длительного времени.

Применение

Мангал — это открытая жаровня. Дым идёт вверх и проходит мясо, делая его ещё вкуснее. А вот дальше дым хотелось бы куда-то убрать. И если на свежем воздухе это терпимо, то в беседке дым создаёт проблему, а в помещении делает использование мангала совсем невозможным.
Нужен дымоотвод. Вытяжка дыма и гари.

Приобретёте вы заводскую модель или будете делать сами, обязательно убедитесь, что вашу вытяжку можно чистить от сажи.

Особенности

Мангалы могут быть переносными и стационарными. Мобильный вариант – это несложная конструкция, которую можно собрать самостоятельно. Делать к такому устройству вытяжку не требуется.

Стационарный мангал – это более монументальное сооружение, которое занимает в помещении большой объем.

Подобный агрегат рассчитан на приготовление блюд для большого количества человек. Топлива для его нормального функционирования необходимо заметно больше. Без хорошей вытяжки эффективно работать подобная конструкция не будет.

В подобных приспособлениях, на первый взгляд, нет ничего сложного. Однако есть нюансы, которые следует знать. Большой мангал должен иметь хорошую вентиляцию, которая позволяла бы выводить продукты горения. Такие устройства, в том числе и барбекю, нередко продаются с уже готовыми вытяжками.

Виды

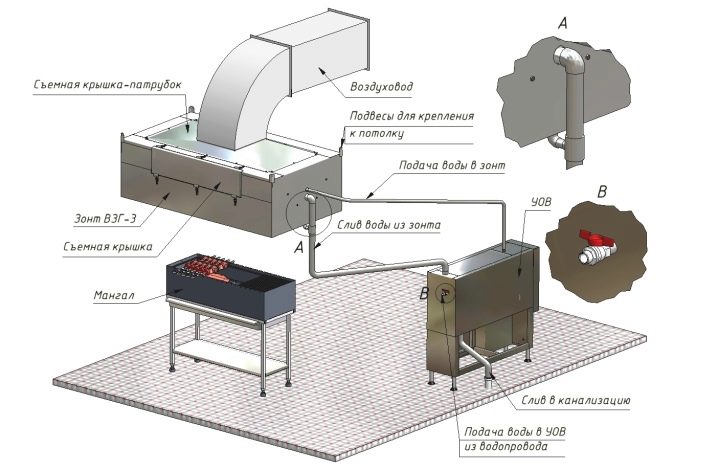

Само устройство делается по принципу вытяжного зонта; представляет собой небольшой купол в форме полусферы, срезанной пирамиды или параллелепипеда. Нередко такие вытяжки декорируются и становятся составной частью общего интерьера. Смотрятся они естественно и органично.

Обязательное условие: площадь купола процентов на 30 должна превосходить площадь самого оборудования. Только в этом случае можно будет эффективно собирать и удалять продукты горения. Необходимым условием является также присутствие высокой трубы и вентилятора.

Не менее важные характеристики:

• Дымоход обязательно имеет сужение и изгиб, что позволит генерировать хорошую тягу. Оптимальным считается расстояние между грунтом и верхней точкой трубы не менее 2,8 метра. Чем выше труба, тем лучше будет тяга.
• На вершину трубы ставится жаростойкий искрогаситель. По конструкции он похож на сито, через которое свободно проходит дым.

• Необходимо поставить жироуловитель в форме рамки со сменной емкостью. В ней скапливается вытекающий из горячего мяса жир. Такая емкость периодически меняется или чистится, в зависимости от конструкции.
• Должен обязательно присутствовать дымосос – вентилятор, который создает дополнительный воздухообмен и увеличивает удаление дыма.

Все вышеперечисленные пункты по своему устройству несложные.

Важно, чтобы они были правильно подогнаны.

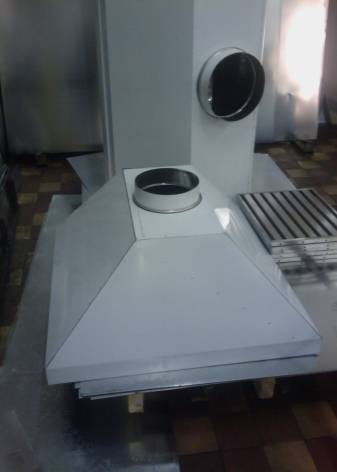

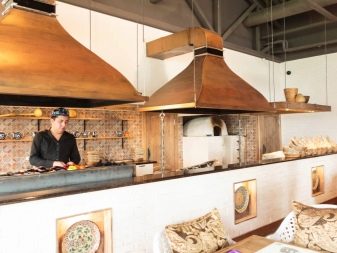

В специализированных магазинах продаются готовые «зонты» из металла, на которых есть канальный дымосборник. Их можно приладить к самодельному оборудованию.

Часто вытяжка в больших мангалах снабжается вентилятором, а также принудительной воздуходувкой, обеспечивающей дополнительную тягу. Само по себе устройство имеет стандартные параметры и не является чем-то сложным в техническом отношении. Если оборудование нестандартное, то его можно заказать в специализированной организации. Например, есть компании, которые изготавливают вытяжки даже со сложными поворотами трубы или открытой конструкцией.

Исполнение индивидуального заказа с дополнительными опциями может стоить достаточно дорого. Чтобы не тратить лишнего, можно сделать все необходимое самостоятельно.

Стандартные параметры четырехскатной вытяжки для мангала, работающего на дровах:

• металл, который подходит для таких изделий, имеет толщину от 1 до 3 мм;
• длина дымосборника 855–1550 мм;
• ширина – 660–950 м;
• труба высотой не менее 3 метров;
• сечение трубы от 255 мм.

Размеры могут заметно варьироваться. Однако пропорции при этом важно сохранить неизменными.

Варианты конструкций

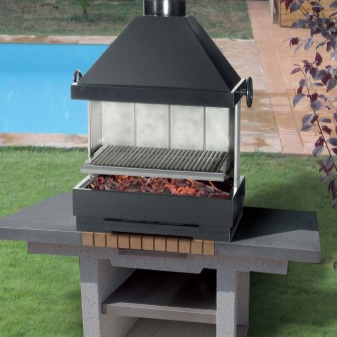

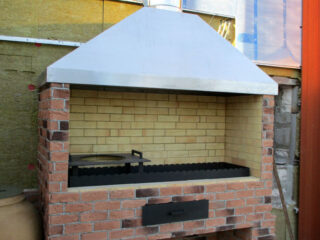

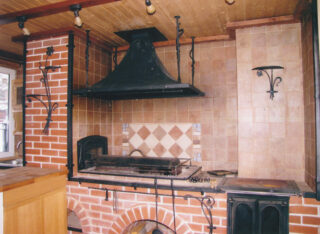

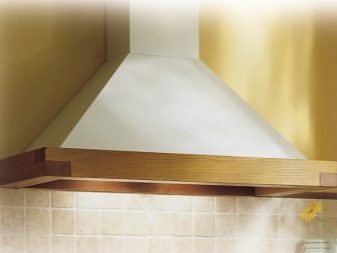

Вытяжка представляет собой купол

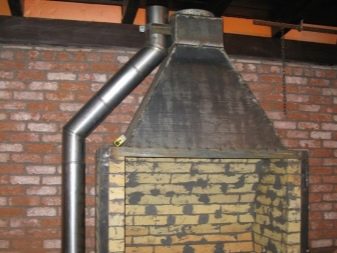

Дымоход для мангала и вытяжка из металла – не одно и то же. Дымоход выводит отработанный газ. При хорошей тяге этого обычно достаточно. Однако дымоходный канал не предупреждает распространение запахов, брызг жира, частиц золы. Это делает вытяжка.

Конструкция представляет собой купол в виде параллелепипеда или срезанной пирамиды. Нередко он составляет с мангалом или печью общее дизайнерское решение. Различают 2 вида конструкции.

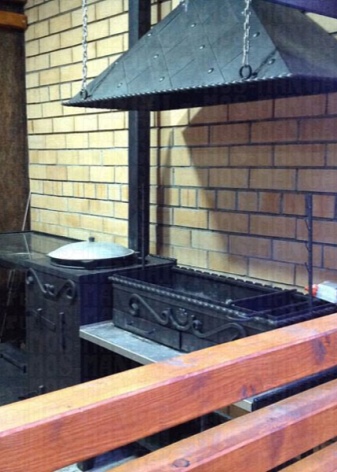

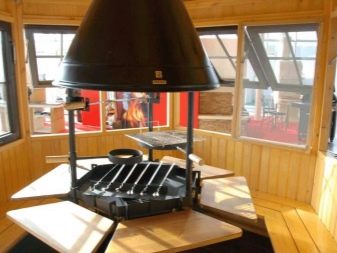

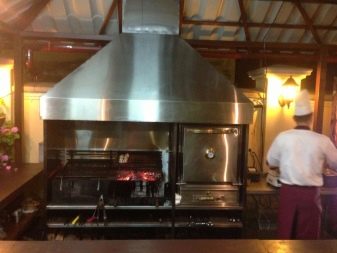

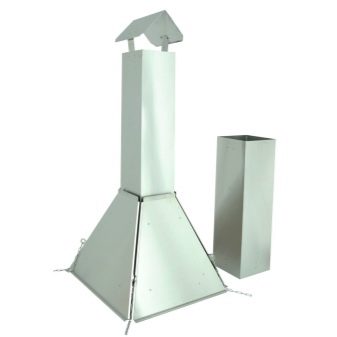

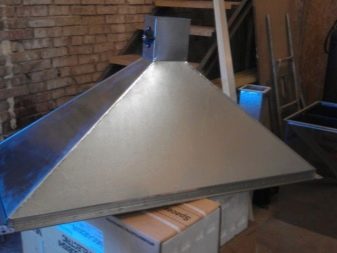

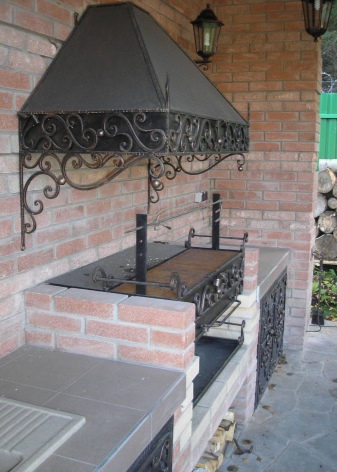

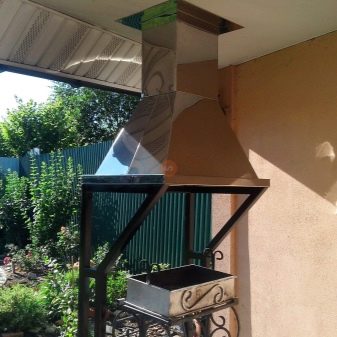

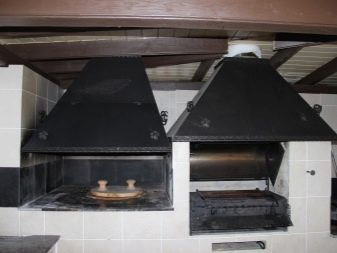

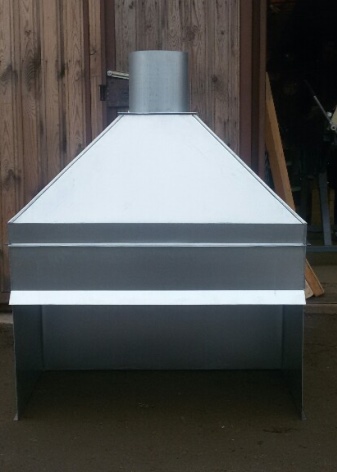

Металлическая вытяжка

Металлическая вытяжка универсальна для любых конструкций

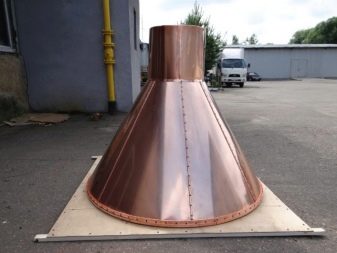

Выполняется из жаропрочной стали или меди. Эти сплавы долговечнее и устойчивы к высоким температурам. Купол размещают достаточно низко над очагом. Он улавливает продукты горения – твердые, жидкие, газообразные, и направляет их в дымоход. Вытяжной зонд не контактирует с коммуникациями.

Купол для мангала в беседку из металлических сплавов обладает множеством плюсов:

• универсален и комбинируется с печами и барбекю любого вида и типа;
• прост в монтаже;
• не требует сложного обслуживания;
• может оборудоваться дополнительными устройствами: вентилятором, фильтрами;
• привлекателен.

Недостаток: металл сильно нагревается, поэтому есть некоторая опасность ожога.

Чтобы выводить копоть, золу, брызги эффективно, стенки зонта должны быть абсолютно гладкими. За их поверхностью нужно следить и своевременно очищать.

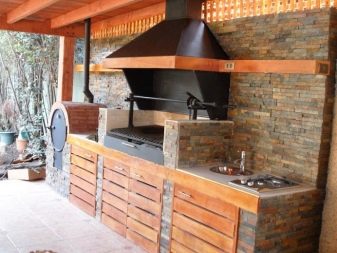

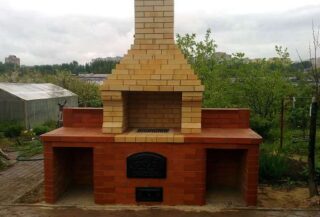

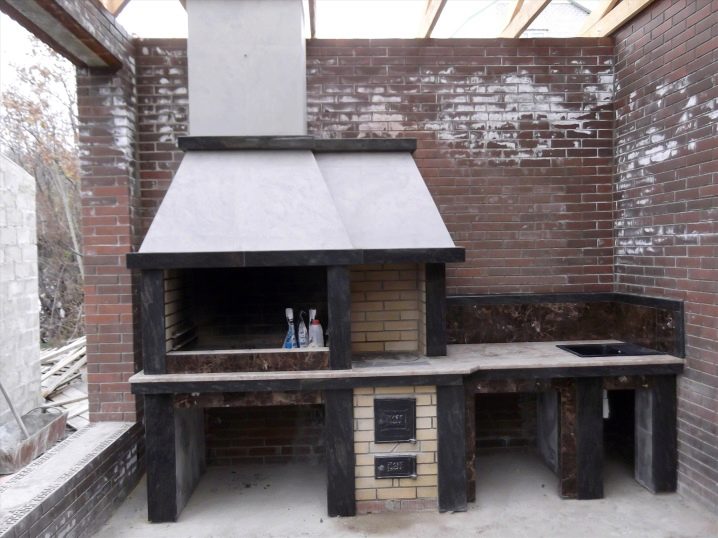

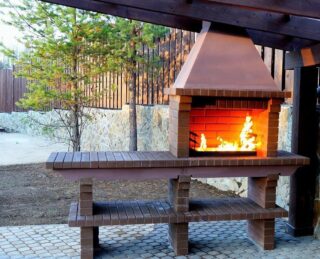

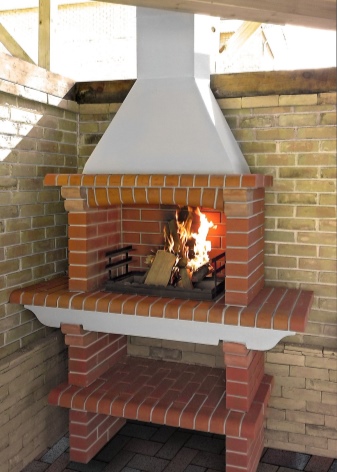

Кирпичная конструкция

Купол кирпичной вытяжки соединяют с дымоходом в одно целое

Купол соединяется с дымоходом в 1 целое. Собственно колпак выкладывают камнем, он имеет вид пирамиды. Он закрывает большую часть очагового проема. Благодаря тяге продукты сгорания выводятся в дымоотводный канал.

Преимущества следующие:

• кирпичный купол совмещает функции жаровни и вытяжки;
• легко ремонтируется;
• имеет солидный внешний вид;
• безопасен – камень не нагревается так сильно, как металл.

Недостатки:

• вентиляционная конструкция громоздкая;
• чтобы выложить кирпичом купол, нужен опыт;
• более высокая стоимость.

Для кирпичной вытяжки нужен огнеупорный кирпич и глиняный раствор.

Функции и преимущества самодельной вытяжки

Многие дачники ошибочно полагают, что вытяжка над мангалом нужна исключительно для отвода дыма из беседки и комфортного нахождения людей в ней.

• Однако данное изделие выполняет и ряд других немаловажных функций:
• контролирует силу огня в мангале;
• предотвращает появление копоти;
• предупреждает негативное влияние ветра и затухание костра;
• придаёт мангалу довершённый, более привлекательный внешний вид.

Знаете ли вы?Согласно археологическим данным, первые беседки служили защитой от солнца ещё 20 тыс. лет назад, а строили их на территории Древнего Египта. Крупные монументальные сооружения такого типа появились чуть позже в Древней Греции и Риме, где их украшали дорогим мрамором и гранитом.

С присутствием вытяжки можно не волноваться о случайном возгорании предметов в беседке, да и работы по уборке будет намного меньше (копоть не станет оседать на полу и расположенных рядом с мангалом предметах). Среди других преимуществ применения такого приспособления также выделяют повышенную скорость разжигания углей (обеспечивается наличием направленной тяги), поэтому вам не придётся слишком долго ждать приготовления выбранных блюд.

На современном рынке представлены самые разные модели вытяжных систем для беседок, но самодельные конструкции имеют ряд преимуществ перед ними.

Вам будет интересно узнать, как сделать ландшафтный дизайн загородного дома своими руками.

В первую очередь это:

1. Более доступная стоимость сооружения. Средняя цена готового дымосборника варьируется в пределах 12–20 тыс. рублей, а создание конструкции своими руками обойдётся в среднем до 5 000 рублей.
2. Возможность учёта индивидуальных особенностей и пожеланий хозяев. Беседки с мангалами вполне можно назвать объектами приусадебного творчества, а значит и вытяжка должна гармонично вписываться в общую картину, учитывая размер очага и дизайнерскую задумку при оформлении всей площадки для отдыха. Разумеется, самостоятельное выполнение работы чревато определёнными сложностями, ведь требуются специальные знания и навыки, но чаще всего при умеренных финансовых затратах удаётся добиться стоящего, эксклюзивного результата.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

• небольшой вес;
• есть возможность установить дополнительные опции;
• невысокая цена;
• простота конструкции;
• легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Важно только будет вовремя чистить такой объект от сажи.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен.

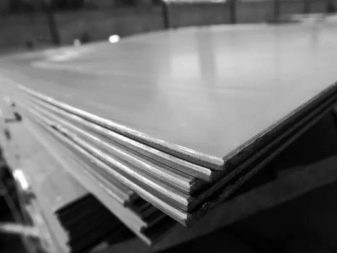

Материалы, необходимые для создания металлической вытяжки, просты:

• листы железа 1–3 мм;

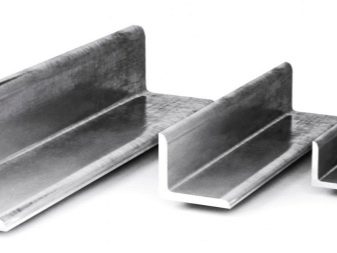

• уголки сечением 30 х 30 х 30 мм;

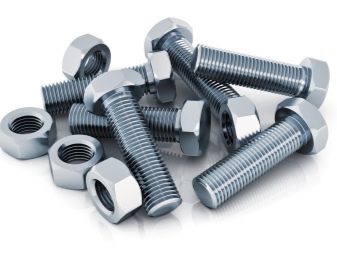

• болты;
• термо-праймер.

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

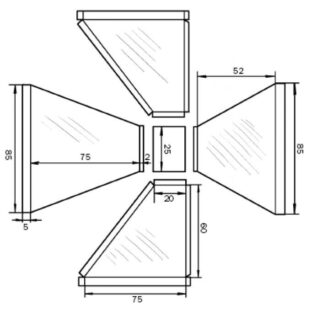

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

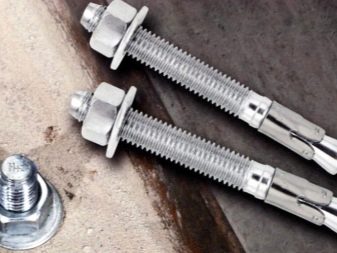

Рама закрепляется с арматурой мангала на анкерных болтах или с помощью сварки.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала.

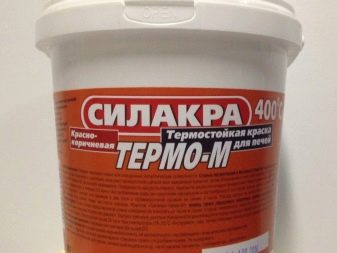

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

Прежде чем начинать работать, уголки следует тщательно зачистить, потом порезать болгаркой нужное количество.

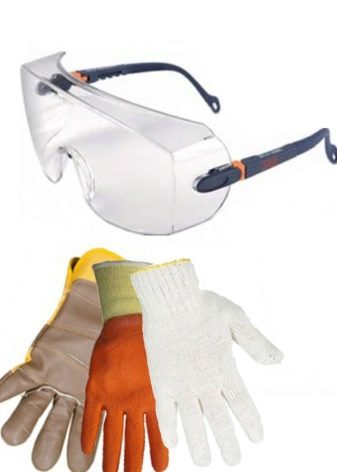

При работе следует обязательно использовать защитные очки и перчатки.

Выбор материалов

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Металлическая вытяжка – это самый приемлемый вариант, стоит она относительно недорого, и обладает прекрасными эксплуатационными качествами.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

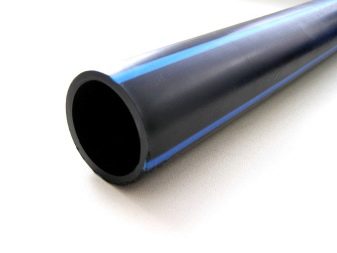

• труба;
• искрогаситель;
• жироуловитель;
• вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

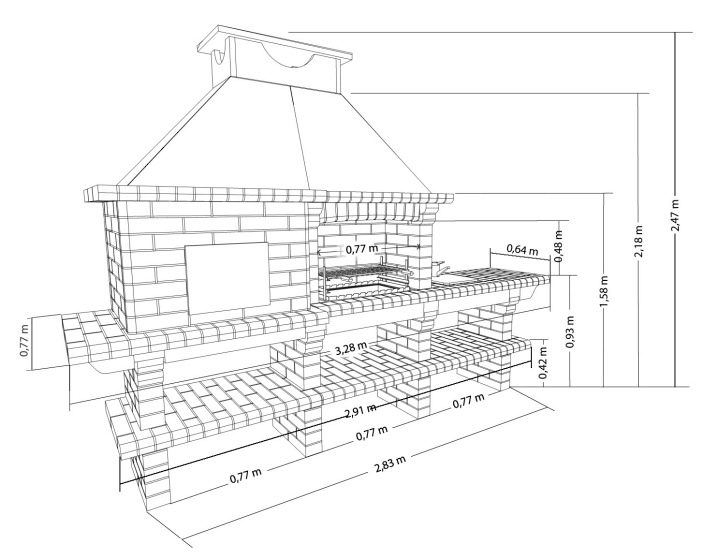

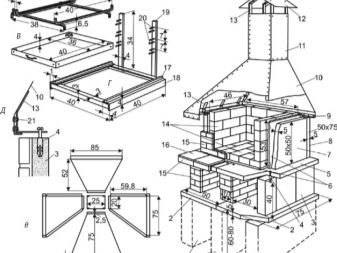

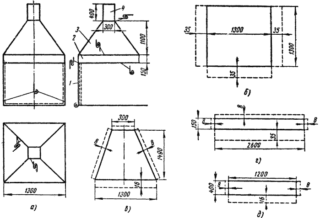

Построение чертежей

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет. Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала. Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

• Сначала собирается купол. Затем собирается и закрепляется труба.
• После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.

• Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
• В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
• База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

Трубу можно сделать и кирпичной, но в этом случае весить она будет намного больше.

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

Инструменты и материалы

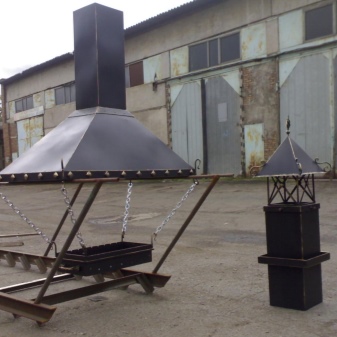

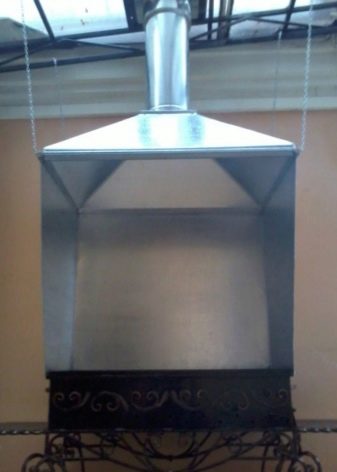

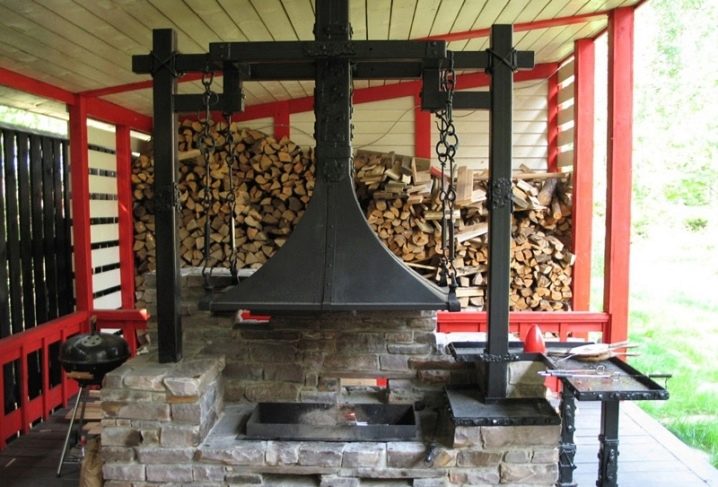

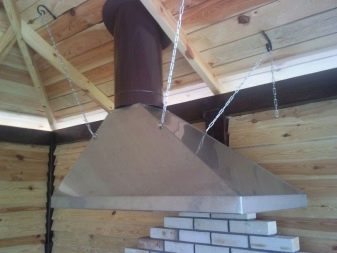

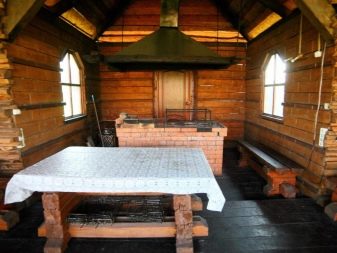

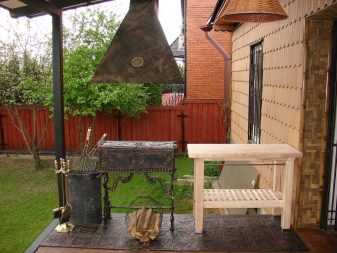

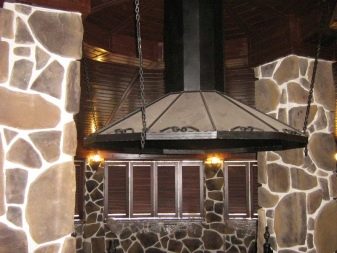

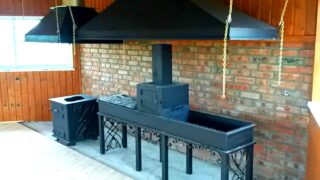

Купол крепят цепями к потолку

Своими руками проще сделать металлический вытяжной зонт для мангала. Для этого потребуются:

• стальной лист толщиной в 1–3 мм;
• железные уголки сечением в 30*30*30 мм;
• болты для крепежа;
• болгарка с алмазным иском;
• сварочный аппарат;
• молоток и клепальные инструменты;
• отвес и уголок для проверки вертикальности.

Чтобы закрепить купол, понадобится металлическая или кирпичная стойка. В беседке или на веранде вытяжку подвешивают на цепях к потолку. Это эффектно и интересно выглядит.

Составные части

Площадь вытяжки зависит от площади нижней части мангала

Конструкция вытяжки достаточно проста, однако есть немало требований, которые следует точно соблюдать.

• Зонтик – или купол. Его площадь должна быть на 30% больше площади нижней части мангала. Форма при этом может быть разной: более высокий купол имеет меньшее сечение, а более широкий или плоский – большее.
• Если устанавливается вытяжка, дымоход должен соответствовать дополнительному приспособлению. Дымоотводная труба должна иметь сужение и изгиб, иначе хорошей тяги не добиться. Важна высота: от земли до верхней точки дымохода должно быть не менее 2,8 м, а лучше еще больше. Сечение дымоотводной трубы определяется площадью печи.
• Поскольку готовят на мангале чаще всего мясо, необходимо установить жироуловитель. Он имеет вид рамки со съемной емкостью. Рамка улавливает брызги и накапливает их, не позволяя жиру сгорать в дымоходе или на куполе. Последнее снижает функциональность устройств.
• Рекомендуется устанавливать на мангалах большой мощности дымоотсос. Это маломощный вентилятор, которой увеличивает естественную тягу и лучше удаляет запахи.
• Вместо вентилятора иногда ставят дефлектор. Это механическое устройство, которое выполняет такую же функцию за счет своей формы. Однако по сравнению с вентилятором его эффективность зависит от погодных условий: чем сильнее ветер, тем лучше она работает.
• Дымоходная труба оснащается искрогасителем – это обязательное требование для печи, расположенной близко или внутри дома. При сильной тяге с воздухом поднимаются вверх горящие частички, если их не останавливает колпак. Икры могут разноситься довольно далеко и создают угрозу пожара. Искроуловитель делают в виде воронки из жаростойкой стали.

Все составляющие вытяжки легко комбинируются. Жироуловитель или искроотсекатель можно подобрать по размеру и закрепить на зонт собственного изготовления.

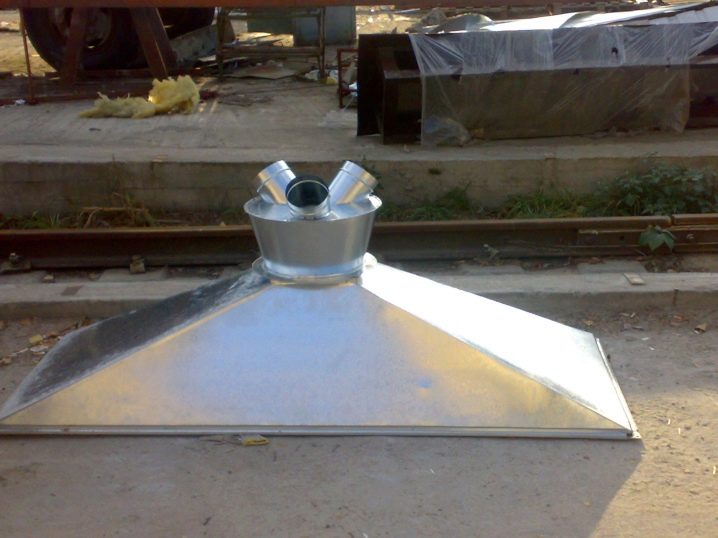

Зонт

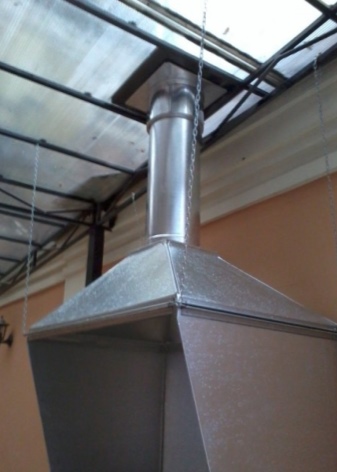

Зонт для вытяжки нужен чтобы собрать воздух над мангалом с дымом, жиром и гарью.
Наиболее доступный материал для зонта — листовая жесть. Вес при этом будет небольшим.

Металлический зонт может сильно нагреваться. Будьте осторожны.

Если зонт делается из кирпича или бута, внутренняя поверхность должна быть без уступов и плавно сходиться к дымоходу.
Расстояние от нижней части зонта вытяжки до жаровни должно быть не менее 75 см.

5 см отбортовка по низу зонта увеличивает КПД вытяжки: тянет из-под зонта, а не со всех сторон.

Для уверенного отсоса газов, зонт вытяжки с принудительным дымоотводом рекомендуется сделать больше площади жаровни на 20-30%.

Вытяжка с естественной тягой требовательна к высоте трубы, площади канала и размеру зонта. Последний может превосходить размер жаровни в 5-8 раз. По этому вариант на пассивной тяге нами не рекомендован и не рассматривается.

Сечение дымохода

СП 7.13130.2013 5.8. Сечение дымовых труб (дымовых каналов), выполненных из глиняного кирпича или жаростойкого бетона в зависимости от тепловой мощности печи, следует принимать не менее:
140 x 140 мм — при тепловой мощности печи до 3,5 кВт;
140 x 200 мм — при тепловой мощности печи от 3,5 до 5,2 кВт;
140 x 270 мм — при тепловой мощности печи от 5,2 до 7 кВт.

Для мангала с тепловой мощностью 15 кВт нужен дымоход с естественной тягой, площадью сечения 0,081 м2. Что означает размеры для квадратного дымоотвода не менее 285 х 285 мм, для круглого — диаметр не менее 321 мм.

Для вытяжки над мангалом с принудительным дымоотсосом сечение дымохода должно быть не менее гидравлического диаметра (D) который мы определяли в расчётах и не меньше чем по СП 7.13130.2013 П 5.8.

Проход перекрытия

Тонкостенные железные или асбоцементные трубы сильно нагреваются продуктами горения и для прохода перекрытий и кровли требуются специальные теплоизоляционные прослойки.

Кирпичные трубы в тех же местах образуют утолщения, что снижает температуру на их внешней поверхности ниже критичной.

Проход перекрытий и кровли для дымохода из специальных сэндвич-труб не требует какого-то дополнительного узла.
Мы рекомендуем сэндвич трубы для дымохода. Это удобный компромисс между ценой, трудоёмкостью и безопасностью.

Высота дымохода, согласно правилам пожарной безопасности, не должна быть ниже, чем указано на фото.

Высота дымохода над крышей и относительно соседних зданий

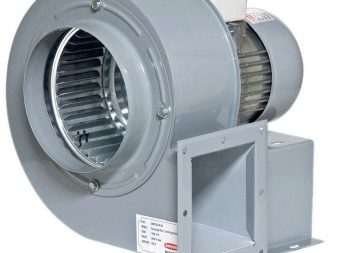

Вентилятор (дымоотсос)

Вентилятор для вытяжки над мангалом обязателен: без него организовать нужную тягу почти невозможно.
Подойдет не любой вентилятор для вытяжек, они ещё называются канальными. Нужен высокотемпературный или термостойкий вентилятор.

На что нужно обратить внимание:

• Производительность — вентилятор должен обеспечить тягу не меньше расчетной;
• Термостойкость — нужен высокотемпературный вентилятор;
• Посадочное место — есть под круглые и прямоугольные каналы, размер должен подходить под сечение вашего дымоотвода.

Бывают осевые вентиляторы и центробежные. Осевые компактнее, но громче центробежных.

Монтаж вентилятора производится вне помещения с мангалом. Это связано с шумом от его работы и тем, что отводимым газам нужно остыть.

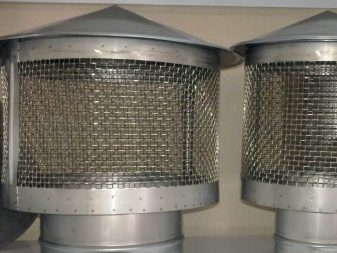

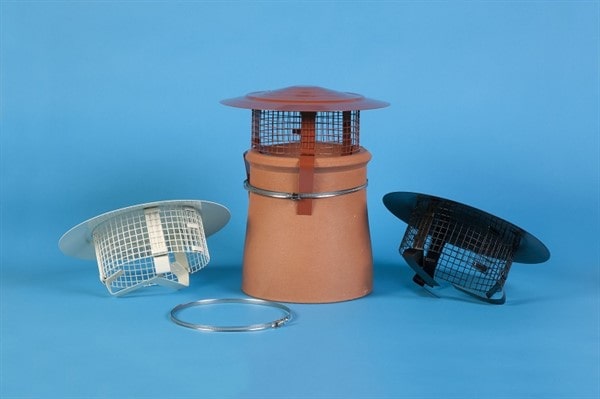

Искрогаситель

СП 7.13130.2013 5.13. Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5 x 5 мм и не менее 1 x 1 мм.

В нашем случае, это обязательно. Какая бы кровля у беседки с мангалом или летней кухни ни была: участки небольшие, и рядом в опасной близости какое-то строение обязательно будет.

Кроме сетчатых искрогасителей (искроуловителей) есть конструкции в виде дефлектора:

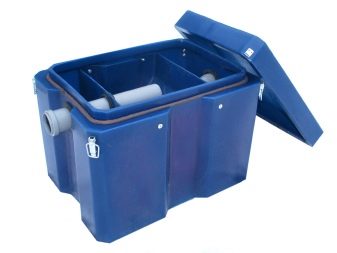

Жироуловитель

Жироулавливающий фильтр для вытяжки над мангалом — важное и очень рекомендуемое дополнение.
Жироуловитель защищает внутренности вытяжки от жира, а значит на жировую плёнку не будет налипать сажа и смолы из дыма.

Наличие жироуловителя не защитит полностью от оседания сажи на внутренние поверхности, но сильно уменьшит такие отложения.

Жироуловитель, обычно, это несколько слоёв перфорированного алюминия или жести или сложная лабиринтная конструкция для профессиональных вытяжек.
Газ с жировой взвесью, попадая в такой фильтр, оседает в нём.
Жироуловитель периодически моется при помощи бытовой химии против жира или средствами для посуды.

Грибок, дефлектор

СП 7.13130.2013 5.12. Устья дымовых труб следует защищать от атмосферных осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.

Вариантов дефлектором очень много. Есть варианты совмещения искроуловителя и дефлектора. Есть даже такие что усиливают тягу если есть ветер, но прибавка к тяге небольшая и в нашем случае интереса не вызывает.
Меньшее сопротивление (если такой параметр указан) и внешний вид — вот 2 основных критериев выбора.

Требования к конструкции

Для конструкции берут оцинкованный лист толщиной не менее 1-3 мм

Для примера можно представить стандартные требования к вытяжке для мангала на дровах:

• лист оцинковки толщиной не менее 1–3 мм;
• длина дымосборника – 855–1550 мм;
• ширина – 660–950 мм;
• сечение дымоотводной трубы – 255 мм и больше;
• высота дымохода не менее 3 м.

При изменении площади барбекю важно сохранить указанные пропорции.

Пошаговое изготовление

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

1. Разрабатывают чертеж.
2. Очищают уголки от смазки, нарезают по размерам.
3. Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
4. Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
5. Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
6. Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
7. После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
8. На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
9. В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
10. Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
11. Готовое изделие окрашивают термостойкой краской.

При установке сначала ставят купол – на стенки мангала, на стойку, подвешивают на подвесах к потолку. Затем надевают трубу на вытяжку и фиксируют заклепками.

Металлический вариант своими руками

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

1. Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
2. Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
3. Из уголков собирается каркас самой вытяжной трубы.
4. Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
5. Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
6. Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
7. Наконец, заклепочник поможет обшить каркас листами металла.
8. Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

1. Железо. Толщина листа 3 мм.
2. Несколько металлических уголков.
3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
4. Дрель, оборудованная насадками для смешивания бетона.
5. Шурупы.
6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

1. Труба для отвода дыма.
2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
2. Опираясь на чертежи, осуществить разметку материала.
3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• ПВХ;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Изготовление верхней части зонта (конус)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и у трубы наружный диаметр должен быть 150 мм. Раскрой получается такой. Линейкой по металлу прикладываем к листу железа отмечаем отрезок 150 мм (15 см). Штангельциркуль ставим губками к первой отметки отрезка где находится 0, а вторая метка 150. Держа штангельциркуль
обводим окружность. Диаметр нашей окружности получился 300 мм.

Линейкой внизу окружности чертим отрезок 150 мм.
А от концов отрезка еще провести линии к центру, получится вот такая фигура, в виде треугольника.

Соединение в замки зонта (конус)

Теперь будем чертить в треугольнике линии для замков или их еще называют фальцевые швы. Замки будут между собой соединятся, чтобы созданная деталь конуса не разошлась при ее применении. С левой стороны отмечаем 15 мм, а с другой 7 мм ( если деталь крупных размеров то на стороны замков добавляем еще 5 мм). По синей линии отрезаем до центра ножницами с обеих сторон.

С левой стороны делаем замок отгибаем или отбортовываем на уголке 15 мм, как показано на рисунке А . Эти 15 мм делим пополам получаем сумму 7 мм, отгибаем как показано на рисунке Б. Такой же отгиб делаем и с правой стороны где указано 7 мм обозначенный синим цветом на рисунке В.

Теперь надо взять деталь в руку приложить от начала замка к уголку или трубе и загибать постепенно конусом чтобы совпали замки. Совпавшие замки слегка можно зажать плоскогубцами. Под замок подкладываем трубу или какое нибудь приспособление (в слесарно-жестяницких работах это служит рельса средних размеров) и постепенными ударами молотка загибаем и простукиваем.

Изготовление соединительных частей конуса и обечайки (стакан)

Вырезаем из металла три полосы длинной (длина является и высотой) 170 мм и шириной 45 мм. Каждую полосу в длину с обеих сторон отмечаем по 10 мм и загибаем во внутрь(это надо для жесткости), а по ширине с каждой стороны по 25 мм будем загибать под конус и в обечайку которая находится снизу зонта и одевается на трубу.

Обечайку делается от наружного диаметра трубы, мы взяли за основу 150 мм. Высота обечайки будет 100 мм. Линейкой замеряем, вырезаем полосу ее ширина (высота) 100 мм, а длина высчитывается так. Если нам надо диаметр 150 мм ,то высчитываем по формуле П = 3,14. Диаметр 150 умножим на 3,14 получается 471 мм.

Теперь высота 100, длина 471 мм, так еще не забываем про соединения для болтов, на каждый загиб по 25 мм, в их два загиба. Общая длина обечайки 521 мм.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Как изготовить квадратный зонт

По многим вопросам связанными с заходом на сайт, многие ищут изготовление зонта на квадратную трубу своими руками. Тогда для вас откроем еще одну главу о таком зонте.

Все знают, что зонт предназначен для вытяжки воздушных масс пыли, запаха гари, отработанных веществ производства и т. д. В домашних обстановках, имея свои дома владельцы, имеющие печи или вытяжные системы дома. Нуждаются в защите своих квадратных труб от воздействия окружающей среды (дождь, снег), которые разрушают кирпичную кладку. Но и присутствие красивой формы защиты трубы, особенно при строительстве своего дома сделанного из железа или легкой жести металла.

Изготовление нижней части зонта

Самое главное делая зонт руками подберите металл 0,5 — 0,8 мм, свыше 1 мм делать без специальных станков и приспособлений будет тяжелее.

Размеры трубы на крыше разные, соответственно и зонты по размерам не одинаковые, но суть дела, одно. За основу возьму примерный размер зонта 500 х 500 и будет он в уменьшенном виде. У вас свои размеры и делаете значит по своим.

На начальном этапе лучшим образом сделать такой зонт из бумаги или картона. Ведь выкинуть бумагу с картоном не жалко. А железо загнешь не правильно, отрежешь мало не по размеру и стоит денег больших. Решать вам.

Вырезаем шаблон начерченный вами вашей рукой. Обозначенные сверху и снизу по 10 мм, это отбортовки.

Нижняя отбортовка нужна для жесткости металла , чтобы не загибалось, также защитит ваши руки от возможных ранений. Верхняя отбортовка для соединения горловины зонта в верхней части.

Добавление по 20 мм с обоих сторон, служит для скрепления деталей. Как скреплять, выбирайте сами, можно на заклепки, саморезы, ручной клепальщик (вентиляция).

Высота 70 мм, возможно чуть будет меньше, все зависит от ваших размеров трубы и конструкций. Так как юбка у квадратного зонта, может лечь на выпуклое основание кирпича. Значит надо высоту меньше сделать. главное не забываем мерить трубу.

Ширина где 500 мм тоже также, мерьте трубу сильно в натяг не надо. Если ровно 500 мм, добавьте 10 мм, получится на каждую сторону по 5 мм добавки.

Нижняя высота 50 мм оставьте как есть

Таких надо ровно 2 детали. Аккуратно вырезаем по шаблону. Приступаем к следующему.

Второй шаблон идет без добавления по обеим сторонам. Вырежьте 2 детали.

Отмеченные в нижней части детали по 10 мм отбортовки надо загнуть внутрь и пробить киянкой полученная жесткость не даст деталям деформироваться

Далее детали вырезанные от первого шаблона, где стороны по 20 мм, разрезаем и загибаем как показано на фото.

Полученные детали соединенные между собой должны получится вот таким образом показано на фото.

Следующим этапом завершаем горловину нижней юбки. По чертежу вырезаем деталь, Желтым цветом отбортовки для соединения. Зеленым цветом отбортовка по 10 мм идет от центра. Темным цветом удалить. вырезать эту часть. Размер 300 х 300 можете увеличить по вашему усмотрению, но не на много. т. к. надо еще место для крепления верхней части зонта.

Получается вот так.


Готовую горловину соединяем с остальной юбки зонта. Есть один нюанс. Можете при соединении добавить полосы со всех сторон. Полосы служат креплением зонта к трубе. Если вы желаете крепить другим способом, тогда их не устанавливайте.

Изготовление верхней части квадратного зонта

Сделать грибок, зонтик, шляпу, оголовок, навершие, конус. Как только не называют вверх детали обычного зонта. Будем учиться делать сами. Начнем опять с шаблона который будем обводить.

Зонт размером 500 х 500, берем сторону 500 добавим, еще 100 мм, это надо, чтобы вверх зонта, покрывал юбку низа. Получившиеся 600 мм делим пополам, получается 300 мм. Смотрите фото на рисунке А) показано. Высоту взяли 130 мм. От 130 высчитываем длину к началу треугольника получается 280.

Далее делаем следующий полный треугольник высотой 280 мм и длиной 600 мм. Между длинной и высотой провести линию треугольника. Смотрите рисунок Б). Получившийся шаблон из треугольника будем обводить 4 раза. После добавим по 10 мм на отбортовки и не забудем добавить на одну сторону 20 — 30 мм, чтобы соединить между собой деталь.

Отбортовку лучше сделать сразу загнуть во внутрь по 10 мм и пройтись киянкой. Загибайте деталь внутрь по разметке. Начните с 20 мм и постепенно внутрь. Если нет специализированных станков, гнушки, струбцины. Проявите смекалку. положите уголок, придавите ногой. Прикрутите к поверх стола уголок и вокруг него загнуть пытаться. Вообщем любой способ хороший.

Дальше делаем ножки, крепим к основаниям. Загните полоски для жесткости или вырежьте из металла 1,5 мм. Соедините детали к ним.

Выходит своими руками сделать зонт возможно и оправданно. Единственный минус сделал из обычной бумаги. Потеряна жесткость.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи. Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения.

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей. Важно правильно смешать глиняно-песчаный раствор. Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов.

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм. Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Как выбрать

Разновидностей вентиляторов для принудительной тяги мангала не так много:

Осевой тип

Наиболее простой и популярный тип вытяжки для мангала. Крыльчатка направляет дым вдоль оси вращения. Такие устройства отличаются низким уровнем шума и компактностью. Однако их производительность не высока.

Центробежные вентиляторы

Данный тип характеризуется большой производительностью. Масса дыма расходится от центра под воздействием центробежной силы, а затем выпускается в окружающую среду. Недостаток заключается в крупных размерах и более шумной работе.

Крышные вентиляторы

Монтируются такие модели только на конце дымоходов на крыше. Они хороши тем, что позволяют максимально отдалить источник шума от зоны отдыха. А в случае необходимости ремонта или обслуживания расположенный на крыше вентилятор более удобен. Поскольку дымоход в таком случае часто имеет внушительную длину, тепловое воздействие на приспособление минимально.

Ошибки новичков

Главное, чтобы дым уходил через вытяжку при хорошем пламени

Недочеты при разработке и установке вытяжки становятся заметными сразу же после начала эксплуатации. Большинство из них достаточно легко исправить.

• Чтобы надежно удалить дым, высота выводного конца трубы от земли должна быть не менее 3 м. Если высоты недостаточно, дымоход наращивают.
• Нередко при розжиге дым вообще не уходит в вытяжку. Это не ошибка монтажа. Пока пламя не разгорится достаточно сильно, плотность дыма не отличается от плотности воздуха и поэтому не создается разница в давлении.
• Если дым не вытягивается и при хорошем пламени, скорее всего, сечение трубы недостаточное. В этом случае меняют дымоход. Если теряется только часть дыма, поможет установка вентилятора.

Вытяжка над мангалом – обязательный элемент стационарной конструкции. В противном случае удовольствие от вечеринки может быть сильно испорчено неприятными запахами и дымом.

Сложности в эксплуатации

При изготовлении вытяжки своими руками неопытный строитель сталкивается с определенными проблемами, которые проще предупредить на начальных этапах постройки:

1. Дым выводится на недостаточную высоту и мешает присутствующим. Чтобы исходящий от жаровни дым не витал рядом в воздухе, следует верхнюю часть трубы расположить на высоте не менее 3 метров над землей. Это обеспечит хорошую тягу и вывод продуктов горения на необходимую высоту.
2. Дым при розжиге жаровни расходится по комнате и не уходит в вытяжку. В этом случае тяга не возникает по причине одинаковой плотности дыма и окружающего воздуха. Изначально дым обладает низкой температурой. После того, как огонь достаточно разгорится, температура и плотность дыма увеличатся, и возникнет достаточная тяга.
3. Проблема остается даже после того как разгорелся огонь. Это является достоверным признаком того что неправильно рассчитано сечение дымохода. Для эффективной работы вытяжки квадратное сечение дымохода должно превышать 0,26 на 0,26 метра, а вертикальная труба, благодаря аэродинамическим процессам, может иметь диаметр 0,15 на 0,20 метра.


Мангал следует строить, четко соблюдая порядок укладки кирпичей. В этом случае сооружение будет иметь максимальный срок эксплуатации и эстетичный внешний вид. При наличии в плане конструкции арки, то по центру таковой следует расположить замковый кирпич, равномерно распределяющий нагрузку на всю арочную конструкцию. Для возведения следует использовать огнеупорный шамотный кирпич типа М-250, подобный тому, который используют в металлургической промышленности.

Полезные советы

Сечение дымохода рекомендуется делать оптимальным, от диаметра трубы на 80% зависит то, как дымоход будет работать. Металлическая конструкция должна иметь сечение не менее 16 см. Кирпичный дымоход должен иметь сечение не менее 26 см.

Длина вытяжной трубы – залог хорошей тяги. Конструкция должна быть достаточно продолговатой, в противном случае дым будет попадать в помещение. При создании мангала и вытяжки следует помнить, что материал обязан соответствовать температурам, при которых происходит процесс. В противном случае слишком тонкий металл будет деформироваться. Нельзя также использовать в строительстве асбест, этот материал технологичен, но небезопасен для здоровья.

[spoiler title="Источники"]

• https://venteler.ru/mangal-s-vytyazhkoy-instruktsiya/
• https://StrojDvor.ru/krupnye-konstrukcii/kak-sdelat-vytyazhku-dlya-mangala-svoimi-rukami/
• https://VentingInfo.ru/sistemyventilyacii/vytyazhka-dlya-mangala-kak-podobrat-vytyazhnoj-zont-pravilno
• https://stroy-podskazka.ru/mangal/vytyazhka/
• https://edanaprirode.com/zharovni/mangal/v-pomeshhenii/vytyazhka.html
• https://sad-fialok.ru/vytazka-nad-mangalom-v-besedke-svoimi-rukami-kak-sdelat-dymohod-iz-metalla-ili-iz-kirpica-rasstoanie-i-vysota-materialy-i-instrumenty/
• https://reminform.com/kak-sdelat-vytyazhnoy-zont-svoimi-rukami/
• https://venteler.ru/kak-sdelat-zont-dlya-vytyazhki-svoimi-rukami/
• https://domolist.ru/mangal/kak-sdelat-vytyazhku-svoimi-rukami/
• https://a1-exp.ru/kak-sdelat-prinuditelnuyu-vytyazhku-dlya-mangala/
• https://besedkibest.ru/pechi/vytyazhka-dlya-mangala-v-besedke-svoimi-rukami/

[/spoiler]
