1 Каковы функции расширительного бака в системе водоснабжения дома

Итак, прежде всего разберемся, с какими функциями должен справляться расширительный бак водопроводной системы.

  • Такой бак является резервуаром для накопления определенного запаса воды, готовой к применению. То есть если по каким-то причинам насосное оборудование не работает (банальная ситуация для многих поселков – перепады с подачей электроэнергии), в распоряжении хозяев остается некоторый водяной резерв.

Расширительный бак – это всегда приличный запас воды под нужным давлением, достаточным для работы многих сантехнических приборов.

  • Установкой такого бака достигается стабильное давление в системе, необходимое для корректной работы сантехнических приборов и бытовой техники: до определенных пределов — даже при выключенном насосе.
  • Уже упомянутый запас воды и созданное в системе давление позволяют свести к минимуму число пусков насосного оборудования. А это говорит о том, что оборудование прослужит дольше.
  • Наконец, любой пуск насоса всегда сопровождается резким скачком давления в системе, гидроударом, порой достигающим 10 и более атмосфер. Это не идёт на пользу ни трубам, ни сантехническим приборам. Расширительный бак выступает в роли демпфера, принимающего на себя такие скачки, и для системы они становятся безопасными.

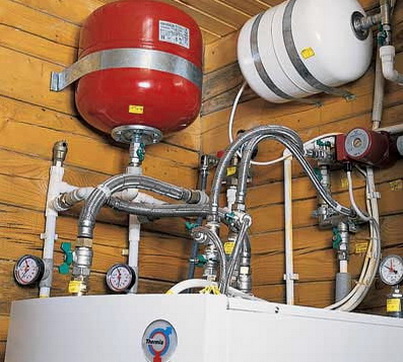

Расширительный бак нередко включается в обвязку бойлера прямого или косвенного нагрева.

Подобный бак может устанавливаться и в контуре водонагревательного прибора накопительного действия (бойлера), обеспечивающего автономное горячее водоснабжение. В этом случае добавляется еще и функция компенсации температурного расширения воды, чтобы исключить слишком частое срабатывание предохранительного клапана.

Но не следует путать расширенные баки для системы водопровода с теми, что предназначены для контуров отопления. При всем их внешнем сходстве, эксплуатационные показатели уже совсем иные. Об этом будет сказано чуть ниже.

к меню ↑

1.1 Предназначение


Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

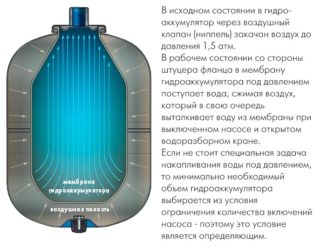

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

к меню ↑

1.2 Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

к меню ↑

1.3 Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Устройство гидробака
Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Гидробак с фиксированной мембраной
Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Типы гидроаккумуляторов
Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Как работает расширительный бак для системы водоснабжения
Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

к меню ↑

1.4 Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Устройство раширительного бака для водоснабжения
В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

к меню ↑

1.5 Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Расширительный бак в системе отопления
Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Бак расширительный открытого типа

Самое простое решение, которое, кстати, весьма широко практиковалось еще не столь давно – это установка довольно вместительной емкости в самой высокой точке водопроводной системы дома. В дачных условиях это может быть, скажем, чердак. Бак – негерметичный, просто закрывается крышкой от ненужного испарения и замусоривания воды. Так что повышенного давления в нем создаваться по умолчанию не может.

Открытый расширительный бак. Из достоинств – только простота, все остальное – сплошные недостатки.

Насос периодически пополняет запас воды в этом баке. А оттуда она просто под действием сил гравитации течет к той точке, где открывается кран водозабора. Таким образом, напор определяется исключительно разницей высот установки бака и точки водозабора.

Достоинства системы понятны – простота и дешевизна. А в чем видятся недостатки? Да практически — во всем остальном

  • Система получается негерметичной, а качеству уже прошедшей фильтрацию и очистку воды не идет на пользу контакт с воздухом.
  • Ёмкость часто приходится располагать в неотапливаемом помещении (на чердаке). Для летнего использования – еще туда-сюда, зимой же система становится неработоспособной.
  • Автоматизировать такую систему – особых сложностей не составляет: можно установить поплавковый клапан и реле давления. Они в совокупности будут обеспечивать включение насоса для заполнения бака до нужного уровня. А вот создать требуемое давление в системе – извините…, но все ограничивается исключительно перепадом высоты. А для многих сантехнических и бытовых приборов требуются совсем иные условия.

Герметичные расширительные баки

Вот это – совсем другой разговор. Нет практически никаких ограничений по месту их размещения, можно подобрать изделие нужного объема, сведя к минимуму количество включений насоса, и давление в системе поддается точной регулировке.

По конструкционным особенностям эту категорию можно разделить на устройства трех типов:

  • Расширительные баки с мембраной, разделяющей емкость на две половины.
  • Баллонного типа, внутри которых размещена эластичный, изменяющийся в размерах баллон для воды, который очень часто просто именуют «грушей».
  • Наконец, существуют расширительные баки, в которых не предусмотрено какого-то механического разделения жидкой и газообразной среды. Но так как в условиях домашнего водопровода они практически не используются, рассматривать их не станем.

к меню ↑

1.6 Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.  Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

к меню ↑

1.7 Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

к меню ↑

1.8 Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица объем гидробака
Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображенийФото из Для автономной системы с одной-двумя точками водоразбора обычно покупают небольшой бак емкостью до 10 лГидроаккумуляторы объемом 14 — 35 л хорошо работают в тандеме с поверхностными насосами, не слишком чувствительными к частой активизации запусков/отключенийСкважинные насосы более чувствительны к часто производимым запускам с отключениями, т.к. в их конструкции больше вращающихся деталейДля минимизации запусков погружных насосов в схему водоснабжения включают баки объемом от 50 л и более. Так же поступают в регионах с перебоями в электроснабженииНебольшой по объему гидробакБак с поверхностным насосомГидроаккумуляторы со скважинными насосамиОбъем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициентов
Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Как рассчитать объем расширительного бака для водоснабжения

к меню ↑

1.9 Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

к меню ↑

1.10 Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН.

к меню ↑

1.11 Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

к меню ↑

1.12 Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

к меню ↑

1.13 Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

к меню ↑

1.14 Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

к меню ↑

1.15 Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

к меню ↑

1.16 Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

к меню ↑

2 Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

к меню ↑

2.1 На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода. Этот запас может пригодиться при определенных обстоятельствах.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам. Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды. Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

к меню ↑

3 Как установить?

При установке расширительно бака для водоснабжения важно знать:

Жидкость к бойлеру идет через клапан, что не допускает выброса горячей воды в систему холодного водоснабжения. Бачок устанавливают между бойлером и клапаном. Так из-под крана будет поступать сразу горячая вода. Иногда бак монтируется после бойлера, но в ГВС тогда поначалу пойдет холодная жидкость из бака.

к меню ↑

3.1 Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

  1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
  2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
  3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
  4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

как подключить бак

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

к меню ↑

3.2 Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

установка гидроаккумулятора

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

к меню ↑

3.3 Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

к меню ↑

3.4 Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.


К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.


Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

к меню ↑

4 Как измерить давление в расширительном бачке


Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.

Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

к меню ↑

4.1 Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

к меню ↑

4.2 Натиск воздуха в гидроаккумуляторе

Устройство водоснабжения имеет свою уникальную систему, в состав которой входит гидронасос, блок управления, фильтрационная система, реле давления и реле сухого хода. Реле натиска контролирует работу насоса. В реле есть две стороны давления – в наименьшей степени и в наибольшей степени. При обычной работе давление воздуха в мембранном баке в системе водоснабжения частного дома должно быть на 0,2-0,3 атмосферы меньше, чем в наименьшей степени. Например, если минимальное значение 2,0 атмосфер, то количество воздуха нужно увеличит до 1,7 атмосфер.

Давление в расширительном баке гвс можно определить в несколько подходов.   Первый подход – воспользоваться наименьшим давлением в системе и наибольшим давлением сброса клапана. Например, показатель предохранительного клапана составляет 6 бар, а показатель давления в системе – 2 бара. Подсчитав среднее значение, можно сказать, что давление в расширительном бачке гвс должно приравниваться четырем барам. Второй подход заключается в использование наибольшего КПД и максимального срока работы гидробака.

к меню ↑

5 Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

  1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
  2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
  3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
  4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

к меню ↑

5.1 Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

к меню ↑

6 Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Измерение манометром давления
Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
