1 Водяной тепловентилятор: устройство, виды, производители

Сегодня существует большое количество самых разных систем отопления, благодаря которым можно создать максимально комфортную атмосферу в помещениях различного типа. Но практически все они отличаются эффективностью лишь в домашних условиях. А для производственных помещений, отличающихся большими размерами они не пригодны, т.к. не смогут поддерживать нужную температуру. Поэтому специально для промышленных предприятий были созданы водяные тепловентиляторы, некоторые модели которых могут использоваться и для отопления дома. Об устройстве и особенностях их функционирования пойдет речь в этой статье.

к меню ↑

1.1 Что из себя представляют водяные тепловентиляторы?

Отопительное оборудование этого типа в быту не используется. Оно предназначено для промышленного применения, наиболее эффективно на больших площадях. Но при необходимости маломощные водяные тепловентиляторы можно устанавливать на дачах и в частных домах. Приборы имеют простое устройство и их несложно сделать своими руками.
vodyanoj-teploventilyator

к меню ↑

1.2 Где можно использовать водяные тепловентиляторы?

Для обслуживания частных домов и квартир водяные тепловентиляторы используют редко. Для этой задачи есть масса более практичных в плане монтажа и эксплуатации приборов. Водяные тепловентиляторы считаются промышленным отопительным оборудованием. Их устанавливают в коммерческих, промышленных и общественных помещениях средней и большой площади.

Чтобы организовать на объекте такую систему обогрева, необходимы два условия: наличие на объекте водяной системы отопления и электричества.

Система отопления на базе водяных тепловентиляторов позволяет качественно, равномерно и экономно обогревать залы супермаркетов, магазинов и торговых центров, автосалоны, производственные помещения (мастерские, цеха), склады, ангары, спортивные залы, большие офисные помещения и пр. У воздушно-водяной отопительной системы есть большой плюс – водяные тепловентиляторы не «сжигают» кислород и не сушат воздух. По этой причине их активно используют для создания оптимального микроклимата в теплицах, оранжереях и ботанических садах.

к меню ↑

1.3 Как устроен и как функционирует водяной тепловентилятор?

Водяной тепловентилятор состоит из корпуса (короба), медно-алюминиевого радиатора-теплообменника и мощного вентилятора. Теплообменник и вентилятор установлены внутри короба. Снаружи на коробе есть жалюзи, через которые выходит теплый воздух. Угол открытия жалюзи можно регулировать, направляя таким образом потоки теплого воздуха в нужный сектор помещения.

Принцип работе водяного тепловентилятора схож с принципом работы обычного электрического тепловентилятора или тепловой пушки. Теплые потоки воздуха распространяются по помещению благодаря работе встроенного вентилятора. Только вырабатывает тепло не электрический нагревательный элемент, а горячая вода, которая поступает в теплообменник прямо из системы отопления.

Таким образом, вся функция обогрева лежит на воде из центральной системы отопления. Дополнительные расходы влечет только работа вентилятора, но они не столь значительны. По сути, водяной тепловентилятор – это отопительная батарея, оснащенная вентилятором. Все исключительно просто, а эффект превосходит все ожидания. Помещение отапливается быстро, качественно и равномерно с минимально возможными финансовыми затратами.

к меню ↑

1.4 Назначение устройств

Объекты, для которых приобретаются тепловентиляторы технического формата, следующие:

  1. Помещения для хранения чего-либо – склад, бункер, павильон.
  2. Промышленные внутренние площади – цех, мастерские.
  3. Торговые площади – магазин, супермаркеты, крытые рынки.
  4. Сельскохозяйственные постройки – фермерские, птицефабрики, теплицы, животноводческие фермы и сооружения контор.
  5. Здания автомобильного обслуживания – гараж, станции технического осмотра, крытые парковки или стоянки.
  6. Спорткомплексы с бассейнами, залами для тренировок и занятий.
  7. общего пользования – аэропорты, ж/д вокзалы, автостанции.
  8. Прочие объекты – подсобные помещения, скульпторские студии и другие.

Во время эксплуатации следует применять стандартные меры предосторожности по исключению воспламенения вблизи оборудования. Нельзя ставить, вешать или иным образом размещать возле тепловентилятора опилки, стружки, бумагу и иное, что может легко загореться или тлеть от потока горячего воздуха.

к меню ↑

1.5 Принцип работы

Водяной тепловентилятор сконструирован из корпуса, внутри которого находятся теплообменник и вентилятор.

При помощи лопастей вентилятор образует воздушный поток, который нагревается от теплообменника с циркулирующей горячей водой и таким образом увеличивает показатели температуры воздуха в помещении. Такой прибор отличается высокой эффективностью при достаточно низком расходе электроэнергии. К тому же водяной тепловентилятор прост в обслуживании, а единственная деталь, которая может выйти из строя — вентилятор. Помимо прочих достоинств, несомненным плюсом в работе такого устройства является высокая пожаробезопасность.

к меню ↑

1.6 Разновидности

Главные критерии, на основе которых различаются водяные тепловентиляторы: размер и мощность, как нагревательного элемента, так и вентилятора.

Показатели мощности составляют от 2 до 90 кВт. Благодаря такому широкому диапазону, многие модели с невысокой мощностью можно применять и дома, в любом случае это будет экономически выгодно, т.к. электричество нужно только для работы вентилятора.

По конструкции корпуса водяные тепловентиляторы бывают напольными и настенными.

Модели настенного исполнения оборудованы специальной монтажной консолью, благодаря которой можно регулировать вертикальное положение аппарата и направлять поток горячего воздуха туда, куда вам нужно.

Монтаж подобных агрегатов простой: нужно закрепить консоль на стене посредством анкерных болтов и подсоединить водяной контур к самому тепловентилятору.

Если вы имеете элементарные технические знания, то справиться с монтажом можете самостоятельно, не прибегая к помощи специалистов.

Напольные модели не нужно фиксировать и крепить, их достаточно подключить к водопроводу. Поэтому устанавливать их можно в любом месте и, в случае необходимости, перемещать.

к меню ↑

1.7 Преимущества

Отопление с применением тепловентиляторов обладает целым рядом преимуществ, среди которых:

  1. Экономичность тепла. Тепло, которое исходит, не поднимается к потолку и не обогревает стены, как в случае с обычной системой отопления, а сразу осуществляет прогрев нижних слоев воздуха в помещении.
  2. Безопасность. Такие устройства отвечают нормам пожарной безопасности, а благодаря защитному коробу, риск получения ожога исключен,
  3. Регулировка мощности и интенсивности.

При монтаже водяного тепловентилятора особое внимание уделяйте месту расположения. Ведь от этого будет зависеть эффективность прибора.

Размещать тепловентилятор стоит в таком месте, с которого максимально дальше будет распределяться нагретый воздух.

к меню ↑

1.8 Некоторые недостатки

Тепловентиляторы водяные - принцип действия

Минимальный набор функций также считается недостатком, так как на производстве необходимо постоянно контролировать прибор с целью предотвращения поломок или возникновения аварийной ситуации. Для большой площади одного прибора, даже самого эффективного и мощного, будет недостаточно. Поэтому владельцу придется установить несколько.

Крупные и мощные модели запрещается монтировать в непосредственной близости от стен. Это связано с невозможностью нормального забора воздуха задней панели при таком размещении. Если говорить о настенных приборах, то для них предусмотрены специальные приспособления, которые помогут сохранять достаточное расстояние для беспрепятственного забора холодного воздуха. В противном случае при постоянном перегреве устройство быстро выйдет из строя.

к меню ↑

1.9 Производители

Производитель Модель Характеристика

Тепломаш (Россия) КЭВ 25 Т3W2 Генерирует от 3 до 10 кВт тепловой мощности, расходуя 0,03-0,11 литров жидкого теплоносителя в секунду. Вентилятор обеспечивает 8-метровую длину струи теплого воздуха (30-40 градусов Цельсия), подаваемого в объеме до 1200 м³/час. Допустимая высота монтажа – 3-4 метра.Стоимость – до 40 тысяч рублей.
Тепломаш (Россия) КЭВ Т5,6W3 Генерирует 45-120 кВт тепловой мощности, расходуя от 0,4 до 1,06 литров теплоносителя в секунду. Длина теплой струи – 27 метров, подача воздуха – 3,8-7,2 тысячи м³/час. Допустимая высота монтажа 5-8 метров.Стоимость – до 100 тысяч рублей.
EuroHeat (Польша) Volcano Генерирует от 10 до 60 кВт тепловой мощности, нагревая 25-метровую струю воздуха до температуры 40 градусов Цельсия. Объемы теплообменника этого отопительного прибора – 3,1 литра, мощность двигателя вентилятора – 530 Ватт. Расход воздуха – 5500 «кубов» в час. Еще одной отличительной особенностью EUROHEAT Volcano является полимерный корпус, снижающий вес и стоимость изделия.Стоимость – 28 тысяч рублей.
Ballu (Китай) BHP-W-60 Генерирует до 60 кВт тепловой мощности, «выстреливая» струю теплого воздуха на 25 метров. Производительность вентилятора – 5000 м³/час. Мощность двигателя – 420 ватт. Температура исходящего (разогретого) потока – 23-55 градусов Цельсия. Объем теплообменника – 2,3 литра. Монтажная высота – до 8 метров.Стоимость – 35-40 тысяч рублей.

к меню ↑

1.10 Отзывы о тепловентиляторах с водяным источником тепла: плюсы и минусы

Согласно отзывам потребителей, водяные тепловентиляторы имеют свои достоинства и недостатки.

Преимущества:

  • простота конструкции;
  • отсутствие необходимости в регулярном обслуживании;
  • эффективность;
  • быстрый монтаж;
  • низкий уровень шума;
  • доступная цена;
  • длительный срок эксплуатации.

Недостатки:

  • для подключения к системе отопления нужны инструкция, инструменты и комплектующие.

к меню ↑

2 Как изготовить своими руками

Чтобы изготовить водяной тепловентилятор своими руками, надо обзавестись следующими деталями:

  • лист оцинкованного металла или нержавеющей стали, толщина которого составляет 1 мм.; из него будет изготавливаться корпус;
  • медная трубка для теплообменника;
  • два концевых крана с муфтами; при помощи этих приспособлений теплообменник будет подсоединен к центральной отопительной системе;
  • вентилятор;
  • четыре пружины, они предназначены для закрепления вентилятора.

Сборка:

  1. На первом этапе делается разметка. Используя лобзик или болгарку, надо вырезать полосу металла, из нее нужно соорудить импровизированную рамку.
  2. Затем на полосе нужно отметить линии сгибов.
  3. Противоположные окончания полосы соединяются болтиками, для этого на обоих торцах полосы надо сделать отбортовку 1-2 см.
  4. Из оставшегося материала изготавливается передняя панель, в которой нужно просверлить много больших отверстий для выхода горячего воздуха.
  5. Затем панель крепится на лицевую сторону рамки.
  6. Медную трубу нужно наполнить чистым песком, далее один конец нужно закупорить и произвести гибку теплообменника.
  7. На следующем этапе теплообменник надо очистить теплообменник от песка и хорошо продуть.
  8. Сбоку на корпусе просверливаются два отверстия.
  9. На окончаниях теплообменника нарезается резьба для присоединения к муфтам.
  10. В верхнюю точку теплообменника впаивается кран Маевского.
  11. В уже готовый корпус вставляется теплообменник и крепится к нему с помощью гаек.
  12. На следующем этапе монтируется вентилятор.
  13. Далее прибор крепится на стену таким образом, чтобы расстояние между стеной и обогревателем было 10 см и более.
  14. На заключительном этапе, к трубам центрального отопления подсоединяются краны и через муфты подсоединяются к вентилятору.

к меню ↑

2.1 Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

к меню ↑

2.2 Расчет мощности и требования к установке

Перед тем, как выбрать необходимые материалы и приступить к сборке, определяют необходимую мощность устройства исходя из задач, которые оно выполняет. Для обогрева рабочего пространства или спального места направленным потоком воздуха без учета общей площади помещения подойдет маломощный переносной обогреватель. Если же стоит задача поднять температуру во всем помещении до уровня комфортной (18-21°C), то расчет делают исходя из соотношения 40 Вт мощности обогревателя на 1 м³ объема комнаты.

Учитывая, что самодельная пушка разогревает помещение неравномерно, рекомендуется устанавливать дополнительный обогреватель (или несколько) в разных концах комнаты. При этом рассчитанная мощность делится на количество отопительных приборов.

Также нужно учесть допустимую нагрузку на электрическую сеть. К бытовой сети с напряжением 220В можно подключить калорифер электрический мощностью не больше 6 кВт. Если необходима большая мощность, потребуется сеть с напряжением 380В или же обогреватель, работающий по другому принципу (самодельная газовая пушка или другой).

Собрать простейший тепловой вентилятор своими руками не составит труда для домашнего мастера. Часть необходимых деталей можно найти в запасах старой техники, хранящихся в кладовке или гараже. Калорифер своими руками можно собрать на базе старого системного блока компьютера. Для этого понадобится:

  • Лист текстолита размером 20×30 см.
  • Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.
  • Системный блок (детали, кроме кулера, из блока удаляют).
  • Блок питания 12В.
  • Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.
  • Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.

Кстати, человеку разбирающийся в электротехнике, под силу сделать регулятор температуры своими руками, используя недорогие радиодетали. Для сборки подойдет стабилотрон TL431 от зарядного устройства, плата электронного счетчика, автомобильное реле и другие распространенные детали.

  1. Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).
  2. Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).
  3. Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.
  4. Каркас со спиралью устанавливается в системный блок.
  5. Блок питания 12В подключается к кулеру.
  6. Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.

Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор.

Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе.

При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

к меню ↑

2.3 Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома. Два основных компонента
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

к меню ↑

2.4 Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Самодельный тепловентилятор
Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Понадобиться следующий перечень материалов:

  • Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).
  • В качестве нагревательного элемента используется спираль от ненужной электроплиты.
  • Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.
  • Термореле, размыкающее цепь при перегреве, выключатель,
  • Лист асбеста.
  • Металлическая решетка.
  • Кабель и крепежные материалы (заклепки или болты с гайками).

Сборка производится в несколько этапов:

  1. Электродвигатель и вентилятор прикрепляются в конце трубы.
  2. Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).
  3. Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.
  4. Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.
  5. С обоих концов трубы устанавливаются металлические защитные решетки.
  6. Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона.

Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов.

Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой). Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля.

к меню ↑

2.5 Общие рекомендации по созданию устройств

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.

Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

  1. Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
  2. Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
  3. Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.


Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему вентиляции. Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.

к меню ↑

3 Тепловентиляторы водяные промышленные своими руками — Вентиляторы, Калориферы — климатическое оборудование

Водяной тепловентилятор своими руками

Водяной тепловентилятор – это отопительный прибор, который работает по принципу конвекции нагретых воздушных масс. Воздух нагревается калорифером, выполненным в виде змеевика из труб. Материалом изготовления служит сталь, медь или алюминий. Для большей эффективности, трубки комбинируются радиаторными ребрами или пластинами, что позволяет более эффективно разогревать проходящий воздух.

Данные обогревательные приборы – это тепловентиляторы с водяным источником тепла. Их работа основана на обмене тепла между водою или паром с окружающим воздухом. Масса воздуха проходит сквозь нагревающий элемент благодаря производительному осевому вентилятору. От мощности вентилятора зависит покрываемая площадь обогрева.

Для удобства и большей универсальности, струи нагретого воздуха можно направить при помощи подвижной решетки. Применение жалюзи позволяет располагать водяной тепловентилятор таким образом, чтобы обеспечить максимальную эффективность, независимо от положения в помещении.

к меню ↑

3.1 Особенности вентилятора

Выбирая водяной тепловентилятор, необходимо обращать внимание на его продуктивность, а также шумность. Шумность зависит от количества лопастей, их формы и размеров. На длительность срока службы также влияет производитель самого важного блока – мотора. Водяной тепловентиляторизготовлен с расчетом на агрессивную окружающую среду, материалы стойки к коррозии и рассчитаны на длительный срок службы.  Несмотря на выносливость, есть определенные требования для нормальной эксплуатации прибора:

  • Температура окружающей среды;
  • пыли и твердых частиц в воздухе;
  • Относительная влажность;
  • Тепловентилятор представляет собою единый блок, который требует подключения к тепловому контуру и электросети. Эти приборы могут использовать как наружный воздух, так и собственный воздух помещения. Основная функция – нагрев воздуха, но при подаче холодного теплоносителя, устройство будет охлаждать подаваемый воздух.

    к меню ↑

    3.2 Модели, отличия и сферы применения

    Водяной тепловентилятор используется для обогрева промышленных помещений, торговых центров, складских помещений, рабочих комплексов, административных зданий и других помещений. Следует различать приборы по масштабу обогрева и назначению: для промышленного или бытового применения.

    Некоторые приборы имеют встроенную автоматику, которая позволяет совмещать несколько устройств. Одним из примеров могут служить тепловентиляторы Volcano, которые имеют блок автоматического управления, с помощью которого можно объединить несколько устройств.

    Если габариты играют важную роль, можно обратить внимание на обогреватели Ballu российского производства. Модельный ряд этого производителя предлагает компактные по толщине решения. Тепломаш сочетает в себе баланс цены и качества. В целом, каждый производитель предлагает свой собственный и уникальный ряд моделей, выбор которых зависит от целей и назначения.

    к меню ↑

    3.3 Как создать

    Можно изготовить тепловентилятор водяной своими руками. Для этого понадобятся следующие материалы:

  • Змеевик для теплоносителя;
  • Осевой вентилятор;
  • Блок питания;
  • Лицевая решетка-жалюзи;
  • Корпус;
  • Крепление;
  • к меню ↑

    3.4 Выбор места и элементов

    Во-первых, должно быть правильно выбрано место установки, и во-вторых устройство должно размещаться в правильном положении. Также необходимо обеспечить все условия для того, чтобы отвод и подача воздушных масс из гидравлического контура теплообменника не при каких обстоятельствах не отсекалась. Это достаточно важные моменты – как говорится, «намотайте их себе на ус».

    Представляем вашему вниманию еще несколько рекомендаций относительно монтажа устройства. Придерживайтесь их и сделайте как советуют специалисты, и тогда оборудование будет выполнять все свои функциональные «обязанности» и служить верой и правдой в течение долгих лет:

    1. Следует измерить размер воздухонагревателя по диагонали для того, чтобы правильно определить, какое расстояние должно быть до заслонки и других компонентов.
    2. Следующим условием является измерение температуры воздуха, царящей в помещении, где будет устанавливаться печь калорифер своими руками. Сделать это несложно, ведь сегодня практически везде стоят термометры. Итак, вы узнали температуру – если она выше ноля градусов по Цельсию, то можно приступать к монтажу самодельного калорифера, если же нет, то проводить монтаж не рекомендуется. Важно, чтобы в комнате было больше 0 градусов. Это позволит воспрепятствовать замерзанию воды.
    3. Помимо всего вышеперечисленного, значимым также является еще один нюанс. Нужно проверить все элементы печи калорифера (трубки, коллекторы, пластины) на отсутствие механических повреждений. Они обязаны быть полностью целостными, поскольку в противном случае в дальнейшем могут возникнуть проблемы в эксплуатации устройства, и оно может выйти из строя.

    к меню ↑

    3.5 Правила подключения

    Дабы достигнуть максимальной мощности работы агрегата нужно придерживаться одного простого правила – подключение элементов должны быть противоточным. В таком случае холодный воздух будет соприкасаться с теплым в самом теплообменнике.

    Как приводящий, так и отводящий коллектор необходимо оснастить прямоточными вентилями, причем размещать их нужно в наиболее высоком участке.

    Не менее важным является использование герметиков на стыках, то есть в местах соединения калорифера с вентиляционной системой. Благодаря этому вы добьетесь надежной и качественной работы воздухонагревательного оборудования.

    В принципе, сделать калорифер своими руками, проведя правильно установку и доведя устройство до полного взаимодействия с системой и нормальной работы, не такая уж и сложная задача, но вместе с тем и не самая легкая. Ответственный, аккуратный и внимательный подход к выполняемым работам поможет сделать все в соответствии с технологией.

    к меню ↑

    3.6 Типы соединения

    Соединение калорифера с трубопроводом лучше всего выполнять с помощью приварных фланцев встык. Такому решению отдают предпочтение большинство людей, и оно дает свои преференции. Иногда применяются и другие элементы, многое зависит от местонахождения агрегата. Планируя своими руками соединить калорифер с трубами, внимательно изучите типы фланцевых соединений, и выберите наиболее оптимальный вариант в вашем случае...

    к меню ↑

    4 Критерии выбора калориферов

    При выборе калорифера, помимо теплопроизводительности, производительности по объему воздуха и поверхности теплообмена, необходимо определиться с критериями, перечисленными ниже.

    к меню ↑

    4.1 Водяной, электрический или паровой

    Изначально вид калорифера определяет теплоноситель: горячая вода, пар или электроэнергия.

    Водяной калорифер, подключенный к системе теплоснабжения, делает ее надежнее и экономичнее, чем электрический. Эти приборы наиболее широко используются в названых выше областях применения.

    Паровые приборы КПСк во многом схожи с водяными калориферами. Главное отличие – в трубки нагревательных элементов подается водяной пар с температурой +190 °С. Их использование обосновано экономически там, где пар идет в технологии для производства и его избыток можно применить для обогрева помещений (ТЭЦ).

    Там, где нет надежных источников горячей воды и пара вполне разумно применение электрических калориферов. Они просты в монтаже, легки в управлении и автоматизации, не боятся низких температур окружающего воздуха. Несмотря на большие эксплуатационные расходы на нагрев ТЭНов из-за дороговизны электроэнергии и стоимости самого оборудования, электрические калориферы востребованы как канальные нагреватели.

    к меню ↑

    4.2 С вентилятором или без него

    Основная задача калорифера с вентилятором – создание теплого воздушного потока для обогрева помещения. Прогонять воздух через пластины трубок – это функция вентилятора. В случае нештатной ситуации с отказом вентилятор, циркуляция воды через трубки должна быть прекращена.

    к меню ↑

    4.3 Форма и материал трубок

    Основа нагревательного элемента калорифера – стальная трубка из которой собрана решетка секции. Существуют три варианта конструкции трубок:

    • гладкотрубные – обычные трубки расположены рядом друг с другом, теплоотдача наиболее низкая из возможных;
    • пластинчатые – на гладкие трубки напрессованы пластины для увеличения площади теплоотдачи.
    • биметаллические – стальные или медные трубки с навитой, сложной по форме алюминиевой лентой. Теплоотдача в этом случае наиболее эффективна, медные трубки более теплопроводные.

    к меню ↑

    4.4 Минимально необходимая мощность

    Для определения минимальной мощности нагрева можно использовать довольно простой расчет, приведенный в сравнительном расчете между радиаторами и калориферами ранее. Но поскольку калориферы не только излучают тепловую энергию, но и прогоняют воздух вентилятором, есть более точный способ определения мощности с учетом табличных коэффициентов. Для автосалона с размерами 50×20х6 м:

    1. Объем воздуха автосалона V = 50*20*6 = 6 000 м3 (нужно нагреть за 1 час).
    2. Наружная температура Tул = -20⁰C.
    3. Температура в салоне Tком = +20⁰C.
    4. Плотность воздуха, p = 1,293 кг/м3 при средней температуре (-20⁰C +20⁰C)/2 = 0. Удельная теплоемкость воздуха, с =1009 Дж/(кг*K) при температуре снаружи -20⁰C — из таблицы.
    5. Производительность по воздуху G = L*p = 6 000*1,293 =7 758 м3/час.
    6. Минимальная мощность по формуле: Q (кВт) = G/3600*c*(Tком – Tул) = 7758/3600*1009*40 = 86,976 кВт.
    7. С учетом запаса мощности в 15% минимально необходимая теплопроизводительность = 100,02 кВт.

    к меню ↑

    5 Автономные обогреватели

    Что делать, если в гараже отсутствуют центральное отопление и газ, а организовать схему с твердотопливным котлом не позволяет периодичность ваших визитов в помещение?

    В этом случае будет вполне логичным использовать для обогрева электроэнергию.

    к меню ↑

    5.1 Масляный радиатор

    Простейший самодельный масляный радиатор представляет собой уже знакомый нам сварной регистр с несколькими доработками.

    • Приварыши для подключения к подводкам отсутствуют.
    • Регистр, как правило, делается переносным, что подразумевает наличие ножек.
    • Перемычки между секциями присутствуют с обеих сторон. Их диаметр делается несколько больше, чем при сборке регистра для водяного отопления. Инструкция связана с тем, что естественная конвекция подразумевает минимальный гидравлический напор, а раз так — гидравлическое сопротивление тоже должно быть минимальным.
    • ТЭН или несколько параллельно соединенных ТЭНов устанавливаются в торце нижней секции.
    • В роли теплоносителя выступает масло. В идеале — трансформаторное, но подойдет даже отработка.
    • Регистр снабжается небольшим открытым расширительным бачком. Как вариант — масло немного не доливается до верха регистра, а приварыш на его верхней секции комплектуется автоматическим воздухоотводчиком.

    Радиатор отопления с вентилятором своими руками

    Самодельный масляный радиатор.

    Внимание: установить вместо воздушника предохранительный клапан — плохая идея. При срабатывании он может обдать владельца помещения маслом с температурой 60 — 90 градусов, что явно не пойдет на пользу его самочувствию и настроению.

    к меню ↑

    5.2 Калорифер из автомобильного радиатора

    На схеме обозначены цифрами:

    1. Радиатор.
    2. Расширительный бак.
    3. Вентилятор принудительного обдува.
    4. Кожух, защищающий лопасти вентилятора.
    5. Водяная помпа.
    6. Патрубок для подачи масла.
    7. Пускатель.
    8. Ремень привода вентилятора.
    9. Электромотор.
    10. Рамная стойка.
    11. Сливной кран.
    12. Блок ТЭНов.
    13. Жалюзи для регулировки направления воздушного потока.

    Несколько рекомендаций по сборке этого изделия:

    • Частично забитые трубки радиатора — не помеха. Масло они пропустят.
    • Оптимальные характеристики мотора — 300 — 500 ватт при 1500 об/мин.
    • Для подогрева масла используются ТЭНы общей мощностью до 3 КВт. Лучше предусмотреть ступенчатую регулировку мощности их раздельным включением.

    Радиатор отопления с вентилятором своими руками

    Используйте блок из трех ТЭНов по 1 КВт с независимым включением каждого из них.

    • Из-за небольшого диаметра трубок радиатора использовать отработку в этой конструкции не стоит. Подойдет трансформаторное масло или тосол А-40.
    • Наиболее эффективной работа обогревателя будет при температуре масла около 80С. Температура регулируется подбором мощности ТЭНов и оборотов вентилятора.

    к меню ↑

    5.3 Сущность калорифера

    Калорифер по своему функциональному назначению и принципу работы представляет собой печь, которая включает в себя нагревательный блок и вентилятор. Нагреватель передает тепло воде, а вентилятор прогоняет по системе воздух, который забирает тепло воды и отдает его помещению. Для работы такой печи может использоваться самое разное топливо, популярное решение – это работа калорифера на отработке, отработка достаточно дешева и в то же время эффективна в качестве топлива.

    Конструкция калорифера включает следующие элементы:

    • корпус нагревательного элемента;
    • алюминиевые пластины на медных трубках;

    трубные коллекторы для подачи и отвода воды;
    заглушки на обои коллекторах;
    система подсоединения труб к калориферу.

    За нагревательным блоком устанавливается вентилятор, который прогоняет сквозь нагреватель воздух. Воздух моментально нагревается от алюминиевых пластин и в помещение выходит уже нагретым.

    к меню ↑

    6 Водяной тепловентилятор Тепломаш

    Нагревательный элемент схож с батареей отопления. Это подразумевает, что водяной тепловентилятор Тепломаш монтаж требует подключения оборудования к центральной отопительной сети. Это несколько усложняет установку, однако такой способ нагрева обладает высокой экономичностью.

    к меню ↑

    6.1 Грамотное подключение устройства

    Оборудование Тепломаш АВО предлагается с установкой от наших специалистов. При необходимости опытная бригада сотрудников готова произвести монтаж и установку на должном уровне.

    В этапы установки оборудования входят следующие действия:

    • правильный выбор месторасположения устройства;
    • надежное крепление при помощи специального оборудования;
    • подведение всех проводов к существующим агрегатам;
    • подключение к электросети;
    • проверка работоспособности;
    • полный запуск системы с проверкой правильного функционирования.

    Весь процесс по установке устройств КЭВ СЕ готовы взять под свою ответственность наши грамотные специалисты, которые отлично разбираются в данной трудоемкой сфере. Поэтому им доверяют многие покупатели реализуемых моделей товара на нашем официальном сайте.

    к меню ↑

    6.2 Где может быть установлено устройство

    Кроме вышеперечисленного данное климатическое оборудование активно применяется для эффективной установки в производственных цехах, гаражах, автосалонах, складских помещениях, торговых объектах, супермаркетах, магазинах, спортивных залах и скотоводческих хозяйствах, а также подобных объектах недвижимости. Конструкция устройства обеспечивает быстрый и простой монтаж, а его эксплуатация снижает общие затраты на существующую систему отопления.

    к меню ↑

    7 Производители и популярные модели: рейтинг лучших и цены

    Водяные тепловентиляторы выпускают компании, специализирующиеся на производстве бытового и промышленного отопительного оборудования. Модели отличаются мощностью, производительностью, количеством функций.

    к меню ↑

    7.1 BALLU BHP-W-30

    BALLU BHP-W-30
    Надежный аппарат от производителя, выпускающего широкий спектр климатического оборудования. Модель предназначена для обогрева помещений площадью до 300 м2. Прибор подключается к контуру водяного отопления, обеспечивает тепловую мощность до 45,6 кВт. Оборудование оснащено трехскоростным электродвигателем, двухрядным теплообменником из меди и алюминия.

    Мощный вентилятор обеспечивает распространение потока воздуха на расстояние 25 м от места установки аппарата. В комплектацию входит кронштейн для крепления к стене. Корпус аппарата изготовлен из полипропилена, устойчивого к механическому воздействию.

    Технические характеристики:

    • производительность — 5300 м3/час;
    • энергопотребление — 420 Вт;
    • размеры — 820x960x350;
    • вес — 22 кг.

    Аппарат широко используется для обогрева складских и производственных помещений, рабочих мест в местах с высокой проходимостью. Производитель дает на свой продукт 2-х годичную гарантию. Средняя цена 17990 руб.

    к меню ↑

    7.2 ВОЛКАНО – VR MINI NEW

    1. Тип нагревательного элемента – двухрядный.
    2. Расход воздуха – 1800—2100 куб.м./ч.
    3. Мощность – регулируемая, 3-20 кВт.
    4. Мощность моторной системы – 0,115 кВт.
    5. Частота вращения элементов двигателя – 1450 об./мин.
    6. Класс защиты прибора – 44IP.
    7. Максимальная температура потока – 120˚С.
    8. Давление – 1,6 мПА.
    9. Дальность воздушной струи – 14 м.
    10. Объем воды для обработки – 1,05 дм.куб.
    11. Напряжение – 230 В.
    12. Диаметр присоединительных патрубков –  ¾ дюймов.
    13. Параметры размеров (ВхШхДЛ) – 515×570х313 мм.
    14. Вес (без набранной в трубы воды) – 9,8 кг.
    15. Стоимость – 22 796 руб.
    16. Гарантия – 3 года.
    17. Производитель – Польша, EUROHEAT.

    к меню ↑

    7.3 Вентилятор Тепломаш КЭВ-34T3.5W2

    Производитель «Тепломаш» выпускает несколько моделей водяных тепловентиляторов разной мощности. Все аппараты отличаются высоким качеством сборки, зарекомендовали себя как надежное и высокопроизводительное оборудование. В теплое время года используются как вентиляторы для охлаждения помещений, в холодный — как отопительные приборы.

    Преимущества КЭВ-34T3.5W2:

    • малошумный двигатель;
    • надежный осевой вентилятор;
    • прочный корпус, изготовленный из оцинкованной стали;
    • на задней панели смонтирована защитная решетка;
    • встроенный термостат, обеспечивающий защиту т перегрева.

    На лицевой панели аппарата находятся регулируемые жалюзи, с помощью которых меняют направление потока воздуха. Производитель предлагает в качестве дополнительной опции смесительный узел и дистанционное управление работой аппарата с помощью пульта. Рекомендуемая высота монтажа при направленной вниз струи воздуха — 4-7 м. Три режима работы:

    • вентилятор;
    • 50% нагрев;
    • 100% нагрев.

    Технические характеристики:

    • энергопотребление — 130 Вт;
    • уровень шума — 48 Дб;
    • мощность потока воздуха — 1900 м3/час;
    • габариты — 475×305х400 мм;
    • вес — 6,5 кг.

    Средняя цена 18700 руб.

    Напряжение

    220

    к меню ↑

    7.4 Тепломаш КЭВ MW

    teplomash-kehv-mw
    Еще одна популярная модель известного производителя отопительной техники. Водяные тепловентиляторы серии MW предназначены для монтажа вертикального, горизонтального или под углом 30° с помощью входящих в комплектацию кронштейнов. При горизонтальной установке высота ограничена длиной струи, подаваемой тепловентилятором на средней мощности.

    Аппарат оснащен регулируемыми жалюзи, управляется дистанционно с помощью пульта. Смесительный узел в комплектацию не входит и приобретается отдельно. «Тепломаш» выпускает две серии аппаратов: TW и MW. Модели отличаются материалом корпуса: у TW он металлический, а у MW — пластиковый. Гарантия на продукцию 1 год.

    Технические характеристики:

    • мощность нагрева — 27 кВт;
    • длина струи — 25 м;
    • габариты — 876×534х780 мм;
    • вес — 28,2 кг.

    Средняя цена 19910 руб.

    к меню ↑

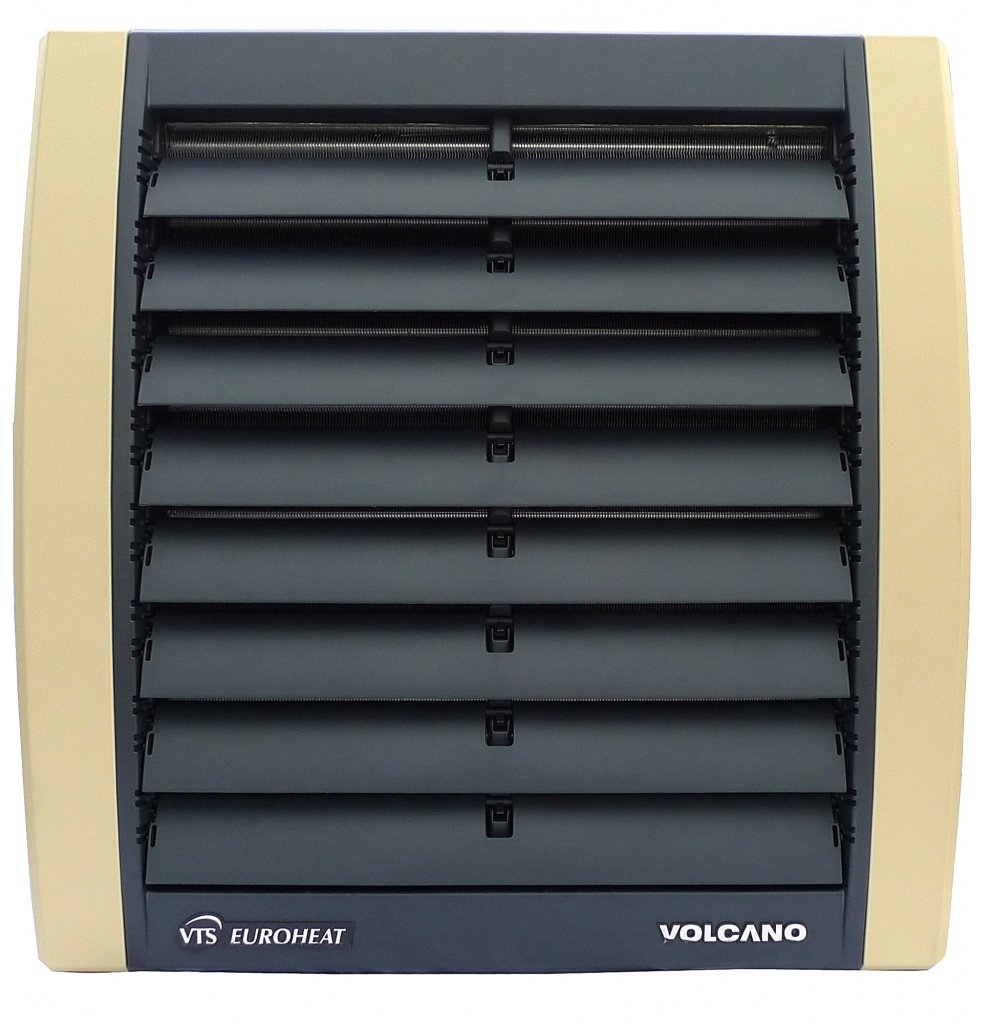

    7.5 Тепловентилятор Volcano VR1 AC

    Volcano VR1 AC

    VR1 AC — один из лучших тепловентиляторов с водяным источником тепла. Отличается высокой тепловой мощностью и низкими эксплуатационными затратами. Широко используется для обогрева мастерских, спортзалов, торговых центров, теплиц.

    Эффективность оборудования обеспечена наличием осевого вентилятора с алюминиевыми лопастями. Оборудование отличается низким уровнем шума и возможностью регулирования потока воздуха при любом режиме работы. Аппарат оснащен электродвигателем нового поколения с энергопотреблением 2800 Вт.

    Модель привлекает не только высокой производительностью. Она имеет эффектный дизайн, выполнена в немарких серо-черных тонах. Корпус изготовлен из АБС-пластика, обладает легко очищаемой поверхностью, не подверженной воздействию ультрафиолета. Производитель дает пожизненную гарантию на корпус аппарата.

    Водяные тепловентиляторы от Volcano имеют запатентованную производителем систему подключения к водяному контуру, обеспечивающую точную посадку деталей. Регулируемые жалюзи сконструированы таким образом, что успешно противостоят мощному воздушному потоку. Конструкция лицевой панели включает инновационные крепления жалюзи, гарантирующие стабильность их позиционирования и точную настройку.

    Технические характеристики:

    • тепловая мощность — 5-30 кВт;
    • три скорости работы вентилятора;
    • дистанционное управление;
    • производительность — 2800/3900/5300 м3/час;
    • уровень шума — 40/51/56 Дб;
    • габариты — 700×355х700 мм;
    • вес — 27,5 кг.

    Средняя цена 21465 руб.

    к меню ↑

    7.6 Volcano VR2 AC

    Volcano VR2 AC
    Польский промышленный водяной тепловентилятор VR2 AC является усовершенствованной моделью аппарата VR1 AC. Отличается легким и быстрым монтажом. Благодаря специальной консоли, аппарат можно поворачивать под любым углом в диапазоне 0-120°.

    При сборке блока управления использованы детали от ведущих мировых производителей. Подключение к теплоносителю осуществляется с помощью гибких трубок сечением ¾ дюйма. Производитель предлагает дополнительную комплектацию автоматики BASIC, включающую:

    • клапан с сервоприводом;
    • регулятор частоты вращения вентилятора;
    • термостат.

    Есть еще один вариант комплектации: PRESTIGE, который, помимо перечисленного в BASIC, включает программируемый контроллер температуры.

    Технические характеристики:

    • 2 ряда нагревателей;
    • производительность — 4850 м3/час;
    • тепловая мощность — 8-50 Вт;
    • максимальная длина горизонтальной струи — 22 м;
    • максимальная длина вертикальной струи — 11 м;
    • габариты — 700×355х700 мм;
    • вес — 29 кг.

    Средняя цена 31804 руб.

    к меню ↑

    7.7 Водяной тепловентилятор Купол ТПВ-15

    kupol-tpv-15
    Водяные тепловентиляторы Ижевского электромеханического завода «Купол» серии ТПВ — надежные и высокопроизводительные приборы, отличающиеся мощностью, производительностью, набором опций. Модель ТПВ-15 может использоваться для обогрева жилых и производственных помещений. Аппарат оснащен двумя мощными ТЭНами, не контактирующими напрямую с воздухом и потому не сжигающими кислород.

    Защита от перегрева реализована посредством встроенного термостата. Есть двухступенчатое регулирование мощности. Корпус имеет ударопрочное исполнение, покрыт слоем термостойкой порошковой краски. Аппарат можно устанавливать вертикально, горизонтально и под углом 30°. Отличительная особенность оборудования — электродвигатель от германской фирмы ЕВМ.

    Технические характеристики:

    • регулирование температуры в диапазоне 0-40°С;
    • тепловая мощность — 15 кВт;
    • производительность — 3500 м3/час;
    • габариты — 555×655х310 мм;
    • вес — 28 кг.

    Средняя цена 14716 руб.

    Рассчитайте утепление своего дома

    Перейти к расчёту
    Adblock
    detector
