1 Общее строение водяного насоса

Водяной насос встраивается в отопительный контур для обеспечения движения теплоносителя. Поэтому такие системы называют отоплением с принудительной циркуляцией.

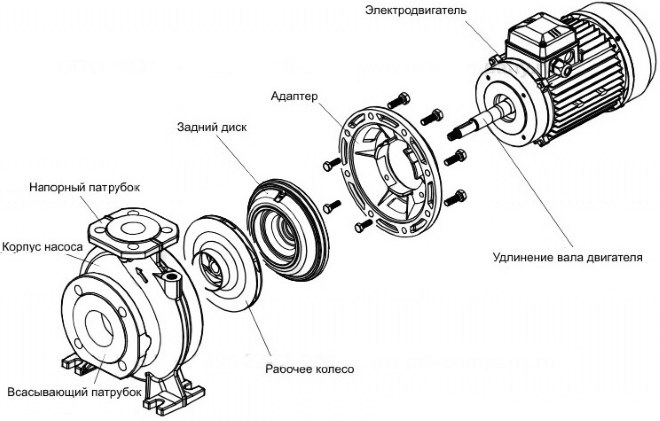

Он состоит из следующих базовых элементов:

  • корпус с рабочей камерой;
  • двигатель;
  • крыльчатка;
  • винт для спуска воздуха;
  • клеммная коробка.

Клеммная коробка может быть оснащена дополнительным механическим и электронным оборудованием, предназначенным для регулирования режима работы двигателя.

Простота устройства обеспечивает высокую надежность насосов, благодаря которой они могут эффективно функционировать около 5-10 лет.


Во время первого пуска водяного циркуляционного насоса нужно выкрутить воздушный винт и выпустить из рабочей зоны воздух

к меню ↑

1.1 Принцип работы насосов

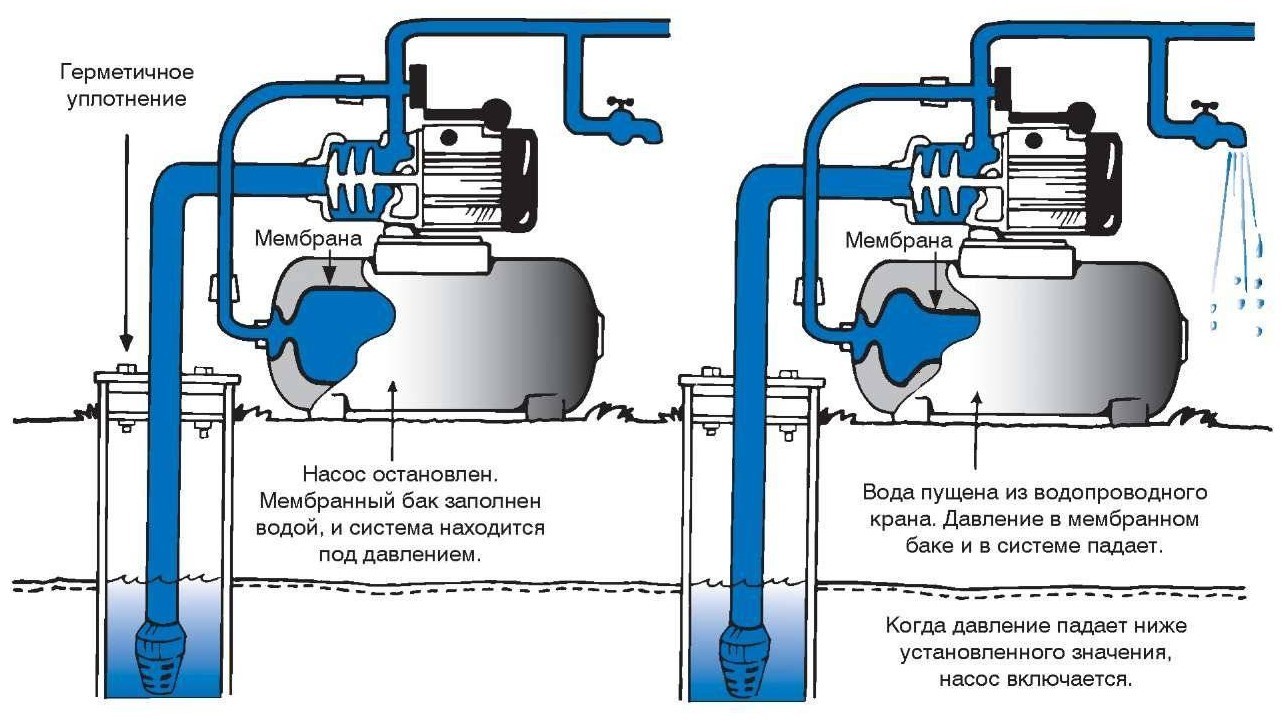

Принцип работы насоса

Перед выбором необходимо вообще разобраться всем, как устроен этот прибор. Вам потребуется именно перекачивающее устройство, которое работает под воздействием электродвигателя. При его запуске сразу появляется вакуум внутри камеры. Именно туда и начинает проникать жидкость из-за пониженного давления. Постепенно идет двигательный процесс в сторону выходящего патрубка. Далее струя следует в водопроводную трубу или в закрепленный шланг. У водяного насоса давление определяют через силу выталкивания воды. Оно должно быть сильнее, чем сопротивление гидравлики.

к меню ↑

1.2 Конструктивные особенности

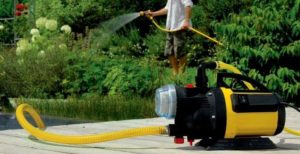

На современном рынке можно встретить бытовые водяные насосы различных моделей, но все они работают по схожему принципу. Всасывание воды во внутреннюю камеру такого насоса осуществляется за счет разрежения воздуха, которое в ней создается основным рабочим органом устройства, а дальнейшее выталкивание жидкости через напорный патрубок происходит за счет повышения ее давления. По иному принципу работают винтовые и шестеренчатые насосы, в которых перекачиваемая жидкая среда, поступая во внутреннюю камеру, захватывается входящими в зацепление шестернями или винтом и перемещается от входного патрубка к напорному.

Напор, с которым поток жидкой среды выталкивается из внутренней камеры, определяет давление в трубопроводной системе. Последнее должно быть достаточным для того, чтобы обеспечить транспортировку воды на требуемое расстояние и ее подачу ко всем точкам водозабора.

Погружные насосы для чистой и грязной воды, оснащенные поплавковыми выключателями

Погружные насосы для чистой и грязной воды, оснащенные поплавковыми выключателями

к меню ↑

1.3 Что означают характеристики насоса и как их учитывать при подборе оборудования

Для подбора насоса нужны такие исходные данные:

  • объем перекачиваемой жидкости;
  • максимальная температура носителя;
  • высота подъема или количество этажей.

Идеально, когда производительность насоса, выраженная в литрах за час, в три раза выше объема теплоносителя (воды). Если производительность будет слишком высокой — теплоноситель не будет успевать отдавать тепло в помещение и коэффициент полезного действия отопления будет невысоким.

Выбор насоса для системы отопления в частном доме

Другая крайность: циркуляционный насос отопления имеет заниженную производительность. В результате, в конце хода, температура воды будет недостаточной для эффективного обогрева помещений, и для компенсации этого придется чрезмерно повышать температуру нагрева в котле.

На практике можно воспользоваться упрощенным расчетом, при котором мощность котла в кВт соответствует объему прокачиваемой воды за 1 мин. Например, для котла мощностью 24 кВт оптимальной будет скорость прокачки 24 л/мин.

Насосы циркуляционные для систем отопления дома рассчитаны на работу с горячей водой, но лучше выбирать ту модель, которая имеет большее значение максимальной температуры.

Параметр «Максимальная высота столба воды» — актуален только для двухэтажного отопления. Типового значения 10 м вполне хватает системы для организации отопления в двухэтажном доме. А при одноэтажном обогреве высота напора в 6 метров соответствует 100 метровой протяженности отопительных труб с диаметром полдюйма.

Современные циркуляционные насосы имеют 2-3 режима работы с разной скоростью перекачки. Рекомендуем ориентироваться на среднее значение, поскольку при максимальной мощности насос издает больше шума.

С сухим или мокрым ротором

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

Плюсы «сухих» насосов:

  • Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
  • Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

  • Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
  • Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
  • Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

  • Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
  • Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
  • Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.

к меню ↑

1.4 Преимущества циркуляционных приборов

До 1990 года отопительные системы в частной застройке проектировались и строились преимущественно без насосов. Теплоноситель двигался по трубам самотеком, а его циркуляция обеспечивалась конвекционными потоками жидкости при её нагреве в котле. В настоящее время все еще используют системы с естественной циркуляцией, хотя не так часто.

Расположение насоса в контуре системы отопления

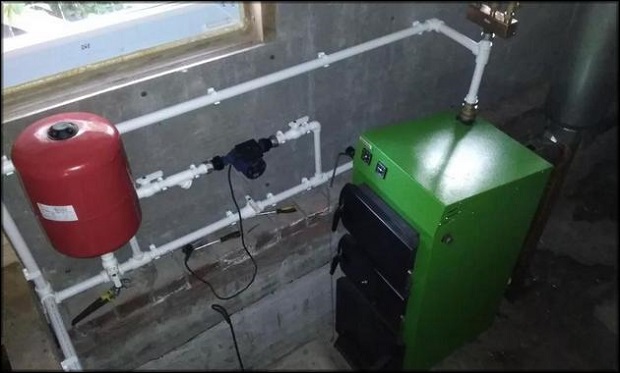

Недорогие твердотопливные котлы производятся без встроенных насосов, потому что производитель не знает параметров отопительного контура. Для таких систем покупка водяного насоса обязательна

Сейчас движение теплоносителя осуществляется принудительно с помощью водяных насосов, которые имеют ряд преимуществ:

  1. Пониженная нагрузка на котел за счет уменьшения разницы температур во входящей и исходящей трубе.
  2. Равномерное распределение тепла по комнатам вследствие одинаковой температуры теплоносителя по всей длине отопительных колец.
  3. Возможность оперативного регулирования температуры теплоносителя.
  4. Быстрый прогрев отопительной системы при пуске холодного котла.
  5. Отсутствие необходимости в устройстве трубопроводов с уклоном к котлу, обеспечивающих самопроизвольное перемещение теплоносителя.
  6. Возможность использования тонких труб, которые занимают немного внутреннего пространства квартиры.
  7. Мощность насоса позволяет нагнетать в отопительном контуре давление, достаточное для подачи теплоносителя на несколько этажей вверх.
  8. Использование запорной арматуры на отдельных петлях сетей отопления.
  9. Возможность интегрирования насоса в систему автоматического регулирования работы котла.

При массе преимуществ у циркуляционных приборов есть и два недостатка – это зависимость от электропитания и дополнительные расходы на электроэнергию.

Но минусы легко компенсируются – установка водяного насоса позволяет экономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет лишь 3-5%. Кроме того, при частом отсутствии электроэнергии можно установить ИБП, который обеспечит на определенный период автономную работу котла и насоса.

Так ли нужен циркуляционный водяной насос для отопления?

Наверняка, многие из экономных хозяев зададутся вопросом – а нельзя ли вообще не «заморачиваться» с насосом. Ведь в небольшом доме с несильно разветвлёнными контурами, можно отопление организовать по схеме естественной циркуляции.

Да, безусловно, такая возможность есть. Для этого необходимо правильно расположить расширительный бачок, подобрать трубы соответствующего диаметра и смонтировать их с определенным уклоном, оптимально расставить радиаторы отопления. Одним словом, когда говорят о простоте системы с естественной циркуляцией, то это утверждение весьма сомнительно.

Основное достоинство естественной циркуляции – не привязанностьее к электрическому питанию (если, конечно, сам котел – энергонезависимый). Во всем остальном – она существенно уступает циркуляции принудительной.

Теплотехнические расчеты показывают, что даже при самых оптимальных условиях – высокомКПД котла, рациональном размещении всех узлов, чистых, не заросших отложениями трубах и минимуме запорных или, иных арматурных элементов, естественное повышение давления за счет разницы температур и создания уклона будет в пределах 0,6 атмосфер. Этого бывает явно недостаточно для преодоления сильного гидравлического сопротивления в разветвленной сети или даже при случающихся форс-мажорных обстоятельствах — случившийся засор в трубах с заужением внутреннего просвета или даже кратковременная остановка газового котла могут привести к разбалансированию системы отопления, и ее долго придётся «приводить в чувство».

Итак, резюмируем достоинства и недостатки естественной и принудительной циркуляции:

1. К преимуществам естественной циркуляции, как уже говорилось, можно отнести лишь полную энергонезависимость и относительную простоту обвязки самого котла. Зато недостатков – целый перечень:

— Необходимость использования труб разного, в том числе и достаточно большого диаметра, что приводит к удорожанию проекта и к сложностям в монтаже. Система требует очень тщательных теплотехнических расчетов, с точным соблюдением уклонов, с обязательным учетом превышений расположения одних элементов над другими и с иными нюансами.

— Передача тепловой энергии на значительные расстояния (высоты) просто невозможна. И высота, и длина создаваемого контура ограничены.

— Низкая скорость естественного перемещения теплоносителя приводит к совершенно ненужным энергетическим потерям, неравномерности распределения тепла по помещениям, а значит – к снижению общегоКПД системы и ее экономичности.

— Система с естественной циркуляцией очень тяжело поддается каким-либо точным регулировкам, оптимизации распределения тепловых потоков по помещениям дома.

2. А теперь – о принудительной циркуляции в контурах отопления.

К ее недостаткам приписывают зависимость от наличия электропитания – при сбоях в подаче электроэнергии система отопления останавливается.

— Ну, во-первых, ничто не мешает организовать всю систему таким образом, чтобы она могла работать в обоих режимах — достаточно установить насосный узел на «обратке» перед входом в котел. Для примера на рисунке воспроизведена все та же схема, но с указанием места врезки циркуляционного насоса. О порядке обвязки будет рассказано ниже.

— Во-вторых, согласимся, что сейчас все же не «заря электрификации страны». И, положа руку на сердце, дадим себе честный ответ на вопрос – как часто, насколько регулярно и на какую продолжительность в конкретном районе (городе, поселке) отключают электроэнергию. Если это – лишь досадные эпизоды, связанные с какими-то аварийными ситуациями, то все можно решить установкой системы бесперебойного питания. Мощность потребления у циркуляционных насосов, как правило, очень невелика, и даже небольшой UPS позволит легко поддержать всю систему отопления в рабочем состоянии.

Если, конечно, еще есть такие места, где перебои с подачей электричества являются систематическими и длительными, то в этих населенных пунктах, безусловно, лучше организовывать отопления по схеме естественной циркуляции.

Но зато установка насосного оборудования разом придает системе отопления немало преимуществ:

  • Резко уменьшается материалоемкость создаваемой системы – трубы большого диаметра могут не понадобиться. А это – еще и облегчение процесса их монтажа.
  • При соблюдении необходимых мер термоизоляции трубопроводов, тепловая энергия может передаваться на значительные расстояния и высоты, что очень важно для системы отопления в крупный коттеджах, в несколько этажей или с пристройками.
  • Резко возрастает КПД системы отопления. Энергозатраты на работу насоса не идут ни в какое сравнение с тем выигрышем, который достигается за счет повышения эффективности системы.
  • Появляется возможность «зонирования» системы отопления, использования различных вариантов теплообмена – обычных радиаторов, конвектором или водяных «теплых полов».
  • Система отопления получается «гибкой» — она легко поддается регулировкам как в общем, так и на отдельных ее участках. В любом помещении, при желании, можно поддерживать индивидуальный уровень нагрева. При необходимости, можно быстро организовать перераспределение тепла с акцентом на конкретный участок.
  • Система с принудительной циркуляцией намного проще в запуске и в регулярном обслуживании.

Наверное, больше убеждать не надо: врезку циркуляционного насоса в систему водяного отопления можно рассматривать, как насущную необходимость. Если он еще не стоит, то при очередном обслуживании отопления с естественной циркуляцией или при его реконструкции этот вопрос нужно поставить в разряд первостепенных.

Как устроены циркуляционные насосы?

Практически все циркуляционные насосы организованы по центробежной схеме. В специальной камере (улитке) вращается лопастное колесо (крыльчатка), которое отбрасывает входящий поток жидкости от центра к краям камеры. За счёт центробежной силы при вращении колеса в центре на входе создается область разрежения, а на выходе – повышенного давления. Этой разницы достаточно для того, чтобы создать ровный устойчивый циркуляционный поток в контуре отопления.

Главная проблема, которая стояла перед разработчиками насосов такого типа – обеспечить надёжную изоляцию электрической части. Первые смелые попытки были сделаны еще в начале XX века, когда были созданы первые циркуляционные насосы с ротором, полностью изолированным от воды (сухого типа). Несколько позднее были разработаны установки с роторами, находящимися в среде теплоносителя (мокрого типа).

Безусловно, с тех пор конструкции постоянно совершенствуются, но и по сей день используются все те же схемы работы циркуляционных насосов – «сухая» и «мокрая».

1. Насосы «сухого» типа обычно массивные, с характерным вынесенным в сторону вытянутым моторным отсеком. Они достаточно шумные, и установка в жилых помещениях с этой точки зрения нецелесообразна.

Примерное устройство сухих» насосов показано на рисунке (область, заполненная теплоносителем, обозначена зеленым цветом):

Электродвигатель (поз. 2), которому при его работе требуется охлаждение, поэтому чаще всего на нем установлен кожух (поз. 1), под которым скрыт вентилятор.

Вал ротора двигателя одет на шарикоподшипник (поз. 6), а внутренняя часть электродвигателя дополнительно защищена (поз. 7) уплотнительным кольцом (иногда – уплотнителем сальникового типа).

Блок электродвигателя соединён с корпусом насосной части (поз. 9) через металлический (чугунный, латунный) опорный фланец (поз. 3) болтами или винтами. Прокладка (поз. 8) обеспечивает герметичность этого сопряжения.

В гильзе рабочего вала (поз. 5) установлена пара уплотнительных колец (поз. 11), изготовленных из специального материала, обеспечивающего наиболее плотное их прилегание друг к другу за счет разницы внешнего атмосферного давления и напора, создаваемого насосом. Кольца изготавливаются из особого угольного агломерата, из керамики или, реже, из нержавеющей стали.

Создание напора обеспечивается вращением рабочего колеса (поз. 12), отбрасывающим поступающую из точки входа в камеру (поз. 10) жидкость к краям «улитки».

Для предотвращения скопления воздуха предусмотрен воздушныйклапан (поз. 4). Часто имеется возможность установки контрольного манометра на выходе – на рисунке показано заглушенное отверстие для него (поз. 13).

Насосы «сухого» типа отличаются высокой производительностью, КПД у них доходит до 80%. Но, вместе с тем, они требуют к себе намного больше внимания – уплотнительные кольца подлежат периодической замене, так как достаточно быстро изнашиваются. Обычно такие насосы устанавливают в отдельных помещениях из-за их шумности и необходимости особых условий. Обычная сфера их применения – мощные теплопункты или системы отопления, где производительность насосного оборудования играет решающую роль. В домашних системах они применяются в исключительных случаях – здесь вполне достаточно насосов с «мокрым ротором».

2. Насосы «мокрого» типа всегда намного компактнее (при равных показателях производительности). Если «сухие» насосы чаще всего требуют консольной установки, то «мокрые» просто врезаются в трубопровод.

В остальном же – та же камера-«улитка» в чугунном или латунном корпусе (поз. 1), рабочее колесо (поз. 3), создающее центробежное ускорение жидкости и перепад давления на входе и выходе из насоса...

Достоинство – не нужны сложные и быстроизнашивающиеся уплотнения на вращающихся узлах. Обычные прокладки на неподвижных соединениях (поз. 10) полностью решают проблему герметизации насоса.

Вращение ротора происходит в жидкой среде, что¸ конечно, из-за повышенного сопротивления воды существенно снижает КПД подобного насоса (обычно этот показатель достигает примерно 50%). Тем не менее, применение «мокрого» насоса является вполне оправданным в условиях индивидуальной системы отопления:

  • Такие насосы работают практически бесшумно – даже установленные в жилых помещениях (например, на коллекторе « полатеплого »), они не приносят каких-либо ощущений дискомфорта.
  • Низкий КПД в полной мере окупается невысоким потреблением энергии. Так, насосы начальной категории производительности, которые чаще всего используются для систем отопления небольших домов и коттеджей, имеют паспортную потребляемую мощность от 25 до 50 Вт – сравнимо с небольшой лампочкой.
  • При соблюдении требований эксплуатации они могут служить десятилетиями, абсолютно не требуя какого-либо вмешательства – профилактического обслуживания или ремонта. Главное – не оставлять ротор сухим. В остальном, по большому счету, там просто нечему ломаться или истираться (в отличие от коллекторных электродвигателей, у которых изнашиваются щетки, или «сухой» схемы насоса, с постепенно истирающимися уплотнительными кольцами).

Итак, не нужно особо мудрить – для домашних автономных систем отопления вполне будет достаточно насосов с «мокрым» ротором.

Они удобны еще и тем, что имеют модульную конструкцию – легко разбираются на составные узлы, каждый из которых, в случае выхода из строя, может быть заменен на исправный.

Как правило, такие насосы имеют модульную конструкцию

1 – корпус рабочей камеры насоса. Чаще всего изготавливается из серого чугуна, хотя встречаются модели и из медных сплавов (латуни или бронзы).

2 – рабочее колесо. Оно испытывает значительные нагрузки от сопротивления жидкости, поэтому изготавливается из прочных полимерных композитов со стекловолоконным армированием.

3 – ротор электропривода насоса с постоянными магнитами.

4 – рабочая ось (вал) ротора. В современных моделях насосов изготавливается из высокопрочной металлокерамики. Со стороны рабочего колеса опирается на радиальный подшипник в подшипниковой обойме из нержавеющей стали. С противоположной (со стороны двигателя) — в опорный подшипник. В обоих местах установлены прочные подшипники скольжения из сочетания графита и керамики.

5 – корпус статора электропривода насоса. Может быть литой чугунный либо штампованный – из нержавеющей стали.

6 – клеммнаякоробка, в которой подключается кабель питания. На ней же обычно расположен и регулятор режимов работы насоса (если это предусмотрено конструкцией).

7 – клапан (воздушный винт) для стравливания воздуха из корпуса насоса после заполнения системы отопления.

Сборка всех модулей в одну конструкцию производится винтовым соединением и не представляет абсолютно никакой сложности.

Как правильно выбрать нужный циркуляционный насос?

Теперь, когда с устройством циркуляционного насоса определенная ясность достигнута, нужно разобраться с параметрами подбора этого устройства под конкретную систему отопления.

Внешне такие насосы, особенно от одного производителя, могут быть очень похожи друг на друга, и даже мало различаться размерами или расцветкой. Тем не менее, различия между ними есть и это обязательно учитывается при выборе. Каковы основные критерии при выборе?

  • Напряжение питания – обычно в домашних условиях используется техника с однофазным питанием напряжением 220 В, частотой переменного тока 50 Гц.
  • Потребляемая мощность – зависит от конкретной модели и от режима работы. У насосов, имеющих переключение на несколько скоростей прокачки воды, обычно на корпусе нанесена табличка с указанием потребляемой мощности и силы тока в каждом из режимов. Впрочем, практически у всех насосов, используемых в быту, максимальная мощность нагрузки редко превышает 50 – 70 Вт.

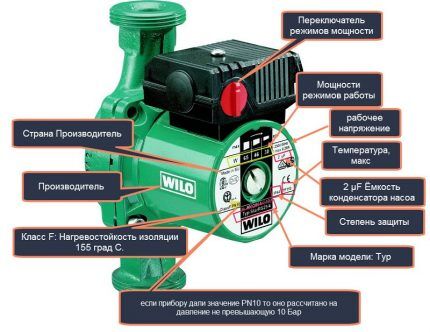

Некоторые параметры часто указываются на корпусе насоса

  • Обязательно учитывается максимальная температура перекачиваемой жидкости. У насосов, предназначенных для систем отопления, как правило, допустимый максимум – 110 градусов, то есть с огромным запасом больше, чем достаточно.
  • Из размерных величин прежде всего интересует диаметр резьбовой части и монтажная длина. Подавляющее большинство насосов врезаются в контур с помощью накидных гаек-американок (фланцевые) патрубки с самими гайками очень часто входят в комплект поставки насоса. Самые применяемые в условиях частного жилья диаметры по европейской метрической классификации – 25 или 32 мм (1 и 1¼ дюйма). Стандартные монтажные длины насосов этого класса – 130 или 180 мм.
  • Класс защиты электроприборов – как правило, современные циркуляционные насосы имеют по международной классификации класс защитыIP44. Это означает, что приборы защищены от попаданиявнутрьтвердых инородных предметов и частиц крупнее 1 мм (первая цифра – «4»), а также полностью застрахованы от попадания на электрические контакты водяных брызг или капель, летящих под любым углом (вторая цифра – «4»).
  • На корпусе насоса нередко указывается и величина максимального давления на выходе (обычно порядка 10 бар). В практическом приложении эта величина говорит не о многом. Гораздо большее значение имеют родственные показатели – производительности аппарата и создаваемого водяного напора.
  • Производительность насоса – это количество жидкости, которое он способен перекачать в единицу времени. Обычно эта величина указывается в м³/час.
  • Величина создаваемого напора измеряется в метрах (дециметрах) водяного столба.
  • Очень часто основные технические параметры наосов вынесены в их заводское наименование модели. Например, название насоса датской фирмы Grundfos «ALPHA2 L 25-40-180» поведает о том, что это изделие из модельной линейки «Alpha2 L», оба патрубка, на входе и на выходе имеют диаметр 25 мм, создаваемый водяной напор – 40 дм (4 м), а монтажная длина насоса – 180 мм.

Самостоятельный расчет параметров насоса

Проще всего в этом случае – взять усредненное значение, воспользовавшись таблицей. Однако, уместно будет сделать ряд предупреждений:

Эта таблица рассчитана для практически идеальных условий – максимально высокийКПД котла и насоса, оптимальное соотношение объема теплоносителя в системе к единице мощности (10 ÷ 12 л/1кВт). Для расчетов было взято условие трехкратной полной циркуляции теплоносителя в течение часа.

Несколько советов по установке циркуляционного насоса

Установка насоса в систему отопления обычно не вызывает больших сложностей, особенно при использовании полипропиленовых труб. Инструментов и комплектующих для этого требуется немного.

Подобрать и вварить в контур гайки-«американки» на расстоянии, соответствующем монтажной длине прибора – задача несложная для опытного домашнего мастера. А затем останется только установить сам насос, надеть уплотнительные прокладки и затянуть американки с обеих сторон.

После того, как муфты с накидными гайками врезаны в трубы, установить сам насос — дело одной минуты

Однако, при монтаже насоса еще нельзя забывать о целом ряде нюансов.

  • Где бы насос ни устанавливался, перед ним по ходу движения теплоносителя рекомендовано смонтировать сетчатый («косой») фильтр. Попадание твердых частиц в «мокрые» подшипники насоса может вывести их из строя или снизить эффективность работы устройства.
  • После насоса рекомендовано установить обратный клапан – эта мера направлена предотвращение обратного тока при выключенном питании насоса и на защиту от возможных гидравлических ударов
  • В обычных радиаторных или конвекторных системах отопления циркуляционный насос рекомендовано устанавливать в точке с самой низкой температурой – на линии обратки в непосредственной близости к котлу.

Типичное место установки насоса в радиаторных системах отопления

  • Если организуется система «теплый пол» то насос, наоборот, ставится только на подаче. Перепады температуры здесь невелики, но вот опасность завоздушивания контуров – достаточно серьезная. Чтобы избежать вероятности разрыва потока, насос ставится перед подающим коллектором.
  • Чтобы обеспечить возможность переключения системы с принудительной на естественную циркуляцию теплоносителя, насос можно смонтировать по следующей схеме:

— Сам насос (поз. 1) монтируется на штатные накидные гайки-«американки» (поз. 5).

— Как уже упоминалось, перед насосом устанавливают сетчатый фильтр грубой очистки (поз. 3), а непосредственно за ним – клапан обратного тока воды (поз. 4).

— Управление этим узлов осуществляется  с помощью трех вентилей (поз. 2). Оставляется открытым либо прямой участок – для естественной циркуляции, либо наоборот – участок с насосом. Кстати, вентиль на прямом участке может быть задействован и для тонкой балансировки системы при работающем насосе – в этом случае он играет роль своеобразного байпаса.

  • Про это уже говорилось, но нелишним будет напомнить – насосы с «мокрым» принципом действия устанавливаются только в положении, обеспечивающем строгую горизонтальность ротора.
  • Около места установки насоса должна быть предусмотрена розетка питания, так, чтобы хватило длины шнура без натяга. В большинстве случаем насосам требуется розетка с обязательным заземляющим контуром.

При установке насоса не забываем про необходимость его правильного подключения к сети электропитания

  • После установки насоса ни вкоемслучае нельзя его включать до полного заполнения системы теплоносителем – даже непродолжительная работа на холостом ходу может вывести прибор из строя.
  • Перед заполнением и пуском системы ее желательно тщательно промыть чистой водой, так, чтобы в полостях труб не оставалось твёрдых включений.
  • Несмотря на имеющуюся степень защитыIP44, все же следует полностью исключить вероятность попадания на клеммную коробку водяных брызг.
  • Если насос оборудован воздушным клапаном, то следует обязательно перед пуском проверить наличие воздуха и выпустить его. Наличие воздушных пробок для работы насоса – недопустимо.
  • Если у насоса есть несколько режимов работы, то выбирается оптимальный, в максимальной степени соответствующий параметрам системы. Завышать нагрузки не следует – об этом уже говорилось.

В этом плане особое удобство представляют современные циркуляционные насосы, которые оснащены электронным блоком контроля и регулировки создаваемого давления в системе, постоянно поддерживающим нужные параметры в зависимости от заранее внесенныхпредустановок.

к меню ↑

1.5 Особенности маркировки оборудования

Унифицированных требований к маркировке циркуляционных насосов, к сожалению, нет. Производители самостоятельно выбирают перечень технических характеристик, которые указываются на корпусе устройства.

Маркировка на циркуляционных насосах
Не следует при приобретении насоса ориентироваться только на маркировку. Лучше открыть инструкцию по эксплуатации и почитать технические характеристики там

На передней панели обычно отображаются такие сведения:

  • направление движения теплоносителя;
  • диаметр присоединяемых труб;
  • предельно допустимое давление;
  • производитель и модель;
  • максимальная рабочая температура;
  • степень защиты;
  • рабочие параметры электросети;
  • знаки соответствия национальным техническим регламентам.

Производители могут указывать и другие сведения на свое усмотрение. Подробные технические характеристики приборов указываются в руководстве по эксплуатации.

Единицы измерения отличаются в разных странах, поэтому цифровые обозначения на корпусе могут быть обманчивы. Лучше лишний раз открыть инструкцию, где наряду с характеристиками указываются и единицы их измерения.

к меню ↑

2 Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

к меню ↑

2.1 Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

  • графита;
  • керамики;
  • карбида вольфрама;
  • нержавеющей стали;
  • оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.

Циркуляционный насос «сухого» типа
Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

  • высокий уровень КПД – 70-80%;
  • минимальный гидроудар при запуске;
  • возможность горизонтального и вертикального расположение двигателя;
  • перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

  1. Высокий уровень шума, не позволяющий использовать их в квартирах.
  2. Необходимость замены уплотнительных дисков каждые 2-3 года.
  3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
  4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.

Консольный циркуляционный насос
Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

  1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
  2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

к меню ↑

2.2 Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

«Мокрый» циркуляционный насос
Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Циркуляция жидкости внутри насоса
Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

  • бесшумность работы;
  • компактные размеры;
  • незначительное потребление электроэнергии (30-50 Вт);
  • длительность работы без обслуживания;
  • относительно небольшая стоимость;
  • простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

  • конструкционные ограничения по максимальной мощности;
  • низкая ремонтопригодность;
  • маленький КПД (40-60%);
  • необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

к меню ↑

2.3 Погружные насосы

Насосы этого типа погружаются непосредственно в перекачиваемую жидкость. Все изделия имеют цилиндрическую форму. Насос данной категории может поставлять воду с глубины до 150 метров.

Конструкция и механизм действия

  • Центробежный
  • Шнековый
  • Винтовой
  • Штанговый

Насосы центробежного типа

Центробежный насос для дачи
Являются самыми востребованными. Действие устройства основывается на перемещение лопаток рабочего колеса во внутренней камере вместе с подаваемой водой, на которые действует центробежная сила. Она и доставляет воду в систему. В центральной камере образуется разряжение воздуха, что создает всасываемость через входной патрубок.

Наибольшим КПД обладают центробежные насосы – многоступенчатые.

Плюсы

  • Хороший напор
  • Высокий КПД
  • Универсальность

Шнековые насосы

Насосы относятся к классу специализированных – перекачивает жидкости, содержащие большое количество разного рода примесей.

Основной элемент – шнек, отвечает за подачу воды в магистраль. Перемещение воды происходит за счет силы трения, лопасти двигаются по своей оси и с каждым поворотом поднимают жидкость.

В случае установки шнекового насоса для системы водоснабжения, диаметр корпуса должен быть на 1 см меньше сечения обсадной трубы. В противном случае, агрегат будет постоянно засоряться.

Плюсы

  • Равномерная подача
  • Самовсасывание
  • Хорошее давление

Минусы

  • Нет регулировки рабочего объема
  • Холостой ход недопустим

Винтовой насос

Процесс перекачки жидкости происходит, благодаря вращению рабочего колеса с большим количеством лопастей.

Насос винтового типа способен создать хороший напор на подачу, даже при малом количестве воды в резервуаре.

Существует три подвида

  1. Винтовой насос для дачи
    Однавинтовой –горизонтальная система. Состоит из резиновой обоймы с однозаходным винтом и двухзаходную винтовую поверхность из металла. В процессе работы образуются полости, в них всасывается вода, винт двигается по оси и происходит подача воды.
  2. Двухвинтовоой – обладает автоматической заливкой. Баланс у такого насоса продольный. Все системы функционируют без контакта
  3. Трехвинтовой насос включает в себя горизонтальный и вертикальный трехвинтовой виды. Двигатель монтирован на платформе, оснащен соединением при помощи муфт.

Внимание!

Глубинный винтовой водяной насос подойдет в тех случаях, когда вода в колодце или скважине содержит минимальное количество нерастворимых примесей.

Достоинства

  • Равномерная подача
  • Самовсасывание
  • Низкий шум
  • Минимальный износ

Самым востребованным на рынке является трехвинтовой насос.

Штанговый насос

Штанговый агрегат поставляет воду по принципу возвратно – поступательного движения плунжера в неподвижном цилиндре. Плунжер приводят в рабочее состояние штанги и качалка.

Штанговые насосы в своем большинстве применяют в промышленности, чтобы доставить жидкость с большой глубины. В частных домах устанавливается очень редко.

Плюсы

  • Штанговый насос для дачи
    Поднимает жидкость с большой глубины
  • Хорошее давление

Погружные насосы обладают хорошими характеристиками, высоким КПД, отсутствует проблема с охлаждением, морозоустойчивы.

Недостатки погружных насосов

  • Ремонт требует демонтажа
  • Подвержены коррозии
  • Могут утонуть из-за обрыва троса.

к меню ↑

2.4 Поверхностные насосы

Поверхностные насосы устанавливаются у оголовка или в цоколе. Труба погружается в источник, она обязательно заполняется водой, иначе агрегат работать не станет, при включении насоса происходит подача воды.

Все насосы имеют одну конструкцию

  • Поверхностный насос для дачи
    Силовой блок – основа электродвигатель
  • Нагнетательный блок. Создает разряжение воздуха и напор
  • Блок управления силовым и нагнетательным узлами.

Агрегаты бывают трех типов

  • Вихревой
  • Центробежный
  • С внешним эжетором.

Вихревые типы – недорогие, малогабаритные изделия с довольно низким КПД, несмотря на это, насос организует хороший поток с давлением. Жидкость поступает в магистраль при помощи рабочего колеса с множеством лопаток.

Центробежные насосы не подойдут для водной магистрали частного дома. Хотя и обладают хорошим КПД. Они хороши для полива и для дачи, где нет большого потребления жидкости.

Поверхностные насосы в своем большинстве обладают малой мощностью, по этой причине их иногда оборудуют эжекторами.

Плюсы и минусы

Лучшие поверхностные станции

Поверхностный агрегат предназначен для подъема воды из открытого источника. Дополнительным направлением использования считают откачку воды из подвалов и котлованов при ведении строительных работ.
Основные характеристики:
Основные характеристики

Среди характеристик поверхностного насоса выделяют высоту подъема воды. Этот показатель находится на уровне 7-8 метров в зависимости от конструктивного исполнения.

Высота подъема определяется с учетом пропорции «горизонталь-вертикаль». Оптимальным соотношением является пропорция, когда на метр подъема вода отводится на расстояние до 4 метров.

При покупке насоса обращают внимание на создаваемый напор. Этот показатель зависит от конструктивного исполнения, КПД и установленной мощности.
Особенности и преимущества:
Особенности и преимущества

  • простота конструкции;
  • легкость монтажных работ;
  • высокий создаваемый напор;
  • небольшие габаритные размеры;
  • высокая надежность в сочетании с долговечностью;
  • электрическая безопасность;
  • работы с небольшим водяным пластом.

Конструктивные недостатки:
Конструктивные недостатки

  • чувствительность к прокачке загрязненной воды;
  • небольшая глубина погружения;
  • высокий уровень шума.

Насосы отдельных конструкций для начала работы требуют заполнения всасывающей магистрали водой.
Лидеры группы:
Лидеры группы

  1. Универсальная модель Pedrollo CKm 50 сочетает 35-метровый напор и 9-метровую глубину подъема. При этом помпа работает со слегка загрязненными жидкостями.
  2. Производительная модель НЦС 12-10 способна перекачивать до 12 м3/час, и начинает работу без жидкости в корпусе.
  3. Модель Wilo PB-201 EA сочетает показатели по позициям: напор 35 м, объем перекачки – 2 м3/час, доступная цена.

к меню ↑

3 Основные виды электронасосов для воды

То, каким образом во внутренней камере водяного насоса создается разрежение воздуха и формируется давление потока перекачиваемой жидкости, определяется конструктивными особенностями оборудования. В зависимости от этого признака оно может относиться к одному из следующих видов:

  • центробежные насосы для воды;
  • устройства вихревого типа;
  • насосы, работающие по вибрационному принципу.

На различные виды водяные насосы для дома и дачи делятся и в зависимости от того, каким образом такое оборудование располагается по отношению к обслуживаемому им источнику воды. Различают погружные и поверхностные насосы для воды, отличающиеся друг от друга как конструктивным исполнением, так и техническими возможностями.

Дренажный насос для перекачивания жидкостей повышенной вязкости

Дренажный насос для перекачивания жидкостей повышенной вязкости

По основному назначению, которое определяется функциональными возможностями электрических водяных насосов, выделяют следующие категории:

  • колодезные насосы;
  • устройства скважинного типа;
  • дренажные насосы;
  • мотопомпы.

Чтобы понять, какими функциональными возможностями, достоинствами и недостатками обладают водяные электронасосы, на каждом из их типов следует остановиться более подробно.

к меню ↑

3.1 Центробежные

Электрические центробежные насосы являются одним из наиболее распространенных типов насосного оборудования, используемого для откачивания воды из подземных источников и наземных резервуаров. Широкое распространение водяные электронасосы данного типа, представленные на современном рынке большим разнообразием моделей, получили не только в бытовой сфере, но и в различных отраслях промышленности.

Принцип работы центробежного насоса

Принцип работы центробежного насоса

Перекачивание воды центробежными насосами и ее подача в напорную магистраль под требуемым напором обеспечивается за счет того, что на воду, перемещающуюся по внутренней камере оборудования благодаря вращению рабочего колеса со специальными лопатками, начинает действовать центробежная сила. Эта сила отбрасывает жидкость к стенкам камеры. Под воздействием давления, сформированного центробежной силой, жидкая среда выталкивается из рабочей камеры в напорный патрубок, а новая порция перекачиваемой воды за счет создавшегося в центре внутренней камеры разрежения воздуха всасывается через входной патрубок.

В зависимости от назначения, конструктивного исполнения и условий эксплуатации водяные насосы центробежного типа делятся на устройства различных видов. Так, они могут быть:

  1. поверхностными или погружными;
  2. консольными;
  3. горизонтальными или вертикальными;
  4. моноблочными;
  5. одно- или многоступенчатыми.

Устройство центробежного поверхностного насоса

Устройство центробежного поверхностного насоса

Чтобы обеспечить возможность эксплуатации центробежных насосов в интенсивном режиме, без ущерба для их технического состояния и функциональности, производители используют высокопрочные материалы, устойчивые к износу, коррозии и повышенным механическим нагрузкам. Отдельные модели центробежных электронасосов специально предназначены для работы с химически агрессивными веществами, а также с жидкостями, температура нагрева которых доходит до 350°.

Среди достоинств центробежных водяных насосов для частных домов и дач следует выделить:

  • высокую надежность;
  • длительный эксплуатационный срок;
  • высокий КПД;
  • простоту эксплуатации и технического обслуживания;
  • возможность оснащения различными элементами автоматики;
  • большой выбор предлагаемых на рынке моделей, что позволяет оптимально подобрать такое оборудование как по техническим параметрам, так и по стоимости.

Использование в конструкции центробежного насоса нескольких рабочих колес позволяет намного поднять производительность оборудования при незначительном увеличении его габаритов

Использование в конструкции центробежного насоса нескольких рабочих колес позволяет намного поднять производительность оборудования при незначительном увеличении его габаритов

Теперь рассмотрим недостатки устройств данного типа, которые следует учитывать, выбирая центробежный насос для дома или дачи.

  1. Водяные центробежные насосы нельзя запускать, пока их рабочая камера и всасывающая магистраль не заполнены водой.
  2. Если перекачиваемая водная среда поступает в такой насос вместе с воздухом, оборудование может перестать работать.
  3. Центробежные гидромашины чувствительны к сильно загрязненной жидкости, для перекачивания которой лучше подбирать устройства других типов.
  4. Водяные насосы центробежного типа критично реагируют на перепады напряжения в электросети, влияющие на стабильность их функционирования.

Для того чтобы правильно выбрать центробежный водяной насос для дачи или загородного дома, необходимо учесть как характеристики подземного источника водоснабжения и перекачиваемой жидкой среды, так и параметры насосного оборудования. Так, для перекачивания чистой и загрязненной воды, содержащей в своем составе твердые включения небольшого размера, используются центробежные одноступенчатые насосы консольного типа, которыми оснащают системы автономного водоснабжения дачных домов и коттеджей. Для откачивания жидкой среды из подземных источников значительной глубины, а также для создания в трубопроводных системах потока жидкости с мощным напором применяют многоступенчатые водяные насосы, состоящие из нескольких последовательно соединенных одноступенчатых секций.

Центробежный поверхностный насос с встроенным эжектором

Центробежный поверхностный насос со встроенным эжектором

Центробежные погружные насосы, а также устройства, устанавливаемые на поверхности земли, успешно используются для решения следующих задач:

  • обеспечения работы систем автономного водоснабжения;
  • откачивания из подземных источников воды, используемой для полива сада и огорода;
  • подачи воды для наполнения наземных резервуаров различного назначения;
  • перекачивания жидкой среды из одной емкости в другую.

Универсальность, которой отличаются водяные насосы центробежного типа, позволяет использовать их для решения многих других задач, связанных с подачей воды для бытовых и хозяйственных нужд.

к меню ↑

3.2 Вихревые

Водяные насосы вихревого типа по своей конструкции сильно похожи на центробежные. Основным конструктивным отличием является наличие у первых специальных канавок на внутренних стенках рабочей камеры. За счет таких канавок потоку жидкости, перекачиваемой вихревым насосом, дополнительно придается турбулентное ускорение, что позволяет значительно увеличить создаваемый напор. Если сравнивать характеристики центробежных и вихревых насосов, то при одинаковых габаритах таких устройств последние способны создавать более мощный напор потока жидкой среды.

Строение вихревого насоса

Строение вихревого насоса

Учитывая характеристики насосов вихревого типа, применяют такое оборудование в тех случаях, когда в трубопроводной системе необходимо создать мощный напор транспортируемой по нему жидкой среды. Большим преимуществом насосов вихревого типа, кроме компактных габаритов и более сильного напора, является еще и то, что при помощи таких устройств можно успешно перекачивать жидкие среды, в составе которых присутствуют даже крупные пузырьки воздуха.

Между тем, выбирая вихревые водяные насосы для дачи или частного дома, следует иметь в виду, что такие устройства не подходят для перекачивания жидких сред, в составе которых содержатся твердые включения. Попадание последних в рабочую камеру оборудования может привести не только к сбоям в его работе, но и к полному выходу насоса из строя.



к меню ↑

3.3 Вибрационные

Еще одним популярным видом насосов для воды на дачу являются устройства вибрационного типа. Конструкцию вибрационных насосов, в которой отсутствуют вращающиеся и трущиеся детали, составляют следующие элементы:

  • корпус, изготовленный из прочного металлического сплава;
  • электрическая катушка, во внутреннюю часть которой помещен сердечник из ферромагнитного материала;
  • металлический якорь;
  • шток;
  • эластичная диафрагма и связанный с ней поршень;
  • обратный клапан.

Вибрационный погружной насос может быть с верхним или нижним забором воды

Вибрационный погружной насос может быть с верхним или нижним забором воды

Принцип, по которому работают насосные устройства вибрационного типа, заключается в следующем.

  1. При пропускании переменного тока по катушке водяного насоса в ее сердечнике создается магнитное поле, направление линий которого изменяется с частотой 50 раз в секунду (частота переменного электрического тока).
  2. Под воздействием переменного магнитного поля якорь насоса то притягивается к сердечнику катушки, то отталкивается от него, тем самым совершая возвратно-поступательные движения, больше напоминающие вибрации.
  3. Движение якоря через шток передаются мембране и поршню, который, перемещаясь по рабочей камере устройства, попеременно то втягивает жидкость, то выталкивает ее.

Движение перекачиваемой таким насосом жидкости по его внутренним магистралям в одном направлении обеспечивается обратным клапаном, который не дает жидкой среде при ее выталкивании из внутренней камеры поступать обратно во входную магистраль.

Слева - вибрационный насос

Слева — вибрационный насос «Малыш» в полностью металлическом корпусе, справа — тот же насос, но с пластиковой проточной частью

Вибрационные насосы для воды на дачах и в частных домах используются при организации полива сада и огорода, для обеспечения работы систем автономного водоснабжения, откачивания воды из различных резервуаров, естественных и искусственных водоемов. Кроме того, водяные насосы данного типа, способные работать с загрязненной жидкой средой, часто применяют для очистки шахт колодцев и скважин. К достоинствам вибрационного насосного оборудования, кроме возможности его использования для перекачивания загрязненных жидких сред, также следует отнести невысокую стоимость, простоту конструкции, технического обслуживания и ремонта.

Вибрационный насос можно использовать для забора воды из открытого источника, из колодца или из неглубокой скважины

Вибрационный насос можно использовать для забора воды из открытого источника, из колодца или из неглубокой скважины

Выбирая для дачи или частного дома насос водяной электрический вибрационного типа, следует также учитывать недостатки таких устройств:

  • невысокую производительность, еще более снижающуюся в том случае, если насос используется для перекачивания загрязненной жидкой среды;
  • высокую чувствительность к перепадам напряжения в электрической сети;
  • отсутствие в базовой комплектации насосов элементов автоматической защиты и управления их работой.

Кроме того, насосы для воды вибрационного типа не рекомендуется использовать для откачивания жидкой среды из скважин и колодцев, стенки которых не защищены. Объясняется такое ограничение тем, что рассматриваемые насосы создают в перекачиваемой ими жидкой среде вибрационные волны, которые разрушительно действуют на незащищенные стенки шахт подземных источников воды.



к меню ↑

4 На что смотреть при выборе насоса?

Выбор отдельного насоса для отопительного контура необходимо проводить с учетом многих параметров.

к меню ↑

4.1 Технические параметры оборудования

Циркуляционное оборудование имеет ряд характеристик, которые особенно важно учитывать при покупке.

К ним относят:

  1. КПД – отношение объема затраченной электроэнергии к выполненной полезной работе по перекачиванию теплоносителя.
  2. Напор – разница давления между выходящими и входными отверстиями насоса.
  3. Подача воды – максимальный объем теплоносителя, прокачиваемый сквозь рабочую камеру при минимальной сопротивлении отопительного контура.
  4. Мощность потребления электроэнергии.
  5. Диаметр труб – номинальное значение присоединяемого оборудования.
  6. Максимальное номинальное давление (обозначается PN) в рабочем контуре при 20 °C, при котором еще гарантируется длительное функционирование прибора в рамках гарантийного срока.

Этих данных обычно хватает для подтверждения достаточности технических характеристик насоса параметрам отопительной системы.

к меню ↑

4.2 Достаточная мощность прибора

На выбор конкретной модели циркуляционного оборудования влияют технические характеристики, а также финансовые возможности покупателя и свойства отопительной системы. При желании сэкономить важно, чтобы мощности насоса было достаточно для нормальной работы котла. Ведь указанный в инструкции уровень подачи воды всегда значительно больше фактического.

Для самостоятельного определения достаточности мощности прибора предстоит провести три этапа расчетов.

Этап #1 — определяем производительность насоса

Определение необходимой производительности насоса по формуле.

Формула определения производительности циркуляционного насоса
Требуемая мощность теплового обогрева сильно зависит от материала стен, наличия щелей в полу и герметичности оконных рам

Для квартир в многоэтажных домах тепловая мощность отопления принимается равной 75-80 Вт/кв. м., для домов – 100-120 Вт/кв. м. Разница температур на входе котла и на выходе из него обычно составляет 10 °C.

Получается, что для квартиры площадью 60 кв. м. будет достаточно реальной производительности насоса в (80*60)/(1,16*10)=414 (л/час).

Этап #2 — вычисляем величину напора

Определение величины напора для преодоления общего гидравлического сопротивления системы по формуле.

Формула расчета общего гидравлического сопротивления
Каждая запорная арматура имеет свой показатель гидравлического сопротивления, который определяют по специальным таблицам. При расчете учитываться значения сопротивления всех элементов трубопровода

Указанная формула требует сложных расчетов с использованием справочных данных, поэтому для домашних и квартирных систем отопления можно воспользоваться упрощенным графиком.

График для определения потери напора в системе
Потеря напора сильно зависит от диаметра труб, поэтому при выборе между двумя возможными их размерами лучше выбрать больший

Согласно графику, потери давления в квартире с диаметром труб 20 мм составят 70 мм/м, а с учетом длины трубопровода в 50 м. – 3,5 метра. Эту цифру следует умножать на коэффициент 1,3-2,2, учитывающий сопротивление водонапорной арматуры.

Этап #3 — определяем мощность насоса

Определение достаточности мощности насоса по графику напорно-расходных характеристик.

График зависимости водяного напора от скорости теплоносителя
Недостаточность мощности водяного насоса приводит к перерасходу газа в котле и даже может привести к фатальным поломкам

Такой график указывается в инструкции по эксплуатации, и он уникален для каждой модели насоса. Если точка пересечения рассчитанных выше параметров находится ниже кривой В, то прибор подходит для системы отопления, а если выше, то нет.

к меню ↑

4.3 Дополнительные функции прибора

Если для отопительной системы критически важно постоянное движение жидкости, то можно установить пару последовательно расположенных в контуре насосов. Второй двигатель в такой системе может включаться при недостаточности мощности или поломке первого мотора.

Для автоматизации работы бойлера с нагревом от отопительного контура можно использовать насосы с термостатом и таймером. Встроенный механизм обеспечивает включение и выключение двигателя в зависимости от температуры теплоносителя и времени суток.

Насос с авторегуляцией Wilo Yonos Pico
Клеммная коробка может иметь регулировочные ручки и индикаторную панель. LCD-дисплеи на насосах отопления используются редко из-за непереносимости высокой температуры

В разветвленных отопительных сетях можно использовать циркуляционные насосы с термостатом и плавной регулировкой скорости рабочего колеса. С их помощью в разных петлях происходит автономное регулирование скорости теплоносителя, в зависимости от его температуры. Насосы с автоматикой стоят в разы дороже и редко используются в квартирах и небольших жилых домах.

к меню ↑

4.4 Другие нюансы выбора насоса

Важно, чтобы оборудование на только выполняло свою функцию, но и работало долго, не причиняя неудобств жильцам дома или квартиры.

Поэтому при выборе прибора следует придерживаться следующих правил:

  1. Выбирать известных производителей насосов: Calpeda, Grundfos, WILO. Цена их оборудования больше на 20-40%, но вероятность поломки значительно меньше.
  2. Брать прибор с характеристиками, которые на 20-30% превышают расчетные. Этот запас снизит эксплуатационную нагрузку и увеличит срок службы оборудования.
  3. Обращать внимание на габариты, чтобы насос помещался в отведенном для него месте.
  4. Работа прибора должна быть максимально бесшумной, чтобы не мешать жильцам в ночное время.
  5. Не нужно стремиться купить модель с мощностью, которая сильно превышает рассчитанные параметры. Это приведет только к перерасходу электроэнергии, но и к лишнему шуму.
  6. Выбирать насос именно для систем отопления, потому что они рассчитаны на температуру работы до 130-150 °C.
  7. Желательно, чтобы прибор имел встроенную сетку для фильтрации твердых частиц, взвешенных в теплоносителе.

Рабочие характеристики оборудования должны обязательно соответствовать параметрам системы отопления, на этом сэкономить невозможно. Дополнительно придется заплатить лишь за надежного производителя, повышенную защищенность корпуса и систему автоматической регуляции работы.

Большинство бытовых циркуляционных устройств для отопления не требуют настройки. Для их пуска достаточно подсоединить патрубки к трубопроводу и включить прибор в электрическую сеть. А как правильно выполнить монтаж насоса мы рассмотрели в пошаговой инструкции.

к меню ↑

5 Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

к меню ↑

5.1 Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Домашняя сеть отопления с циркуляционным насосом
Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

к меню ↑

5.2 Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Система отопления с твердотопливным котлом
Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

ТТ-котел
В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

к меню ↑

5.3 Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

к меню ↑

5.4 Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Байпас в системе отопления
Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

Теплоаккумулятор в системе отопления
У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

к меню ↑

5.5 Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Правила монтажа циркуляционного насоса
Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

  1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
  2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
  3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

к меню ↑

6 Основы монтажа

Включение в схему автономного отопления и наличие там ЦН регламентирует СП 60.13330. Согласно этому акту приоритетной считается система отопления с принудительной циркуляцией (не с естественным кругооборотом, хотя он возможен также).

Процесс установки кратко состоит в закреплении собранного насосного узла (с фильтрами, кранами) накидными гайками на предварительно разрезанную трубу в определенном месте.

Монтаж системы с принудительной циркуляцией

к меню ↑

6.1 Схемы врезки помпы автономного отопления

Схема врезки помпы АО

Рассмотрим основные схемы как установить насос, врезать его на трубу.

Труба для установки насоса

Ставят на обратку/подачу, нет разницы. Можно врезать прямо на основную трубу или сделать байпас (отвод) и ставить на него. Последний метод лучший, дает возможность более удобного демонтажа/монтажа прибора для обслуживания, при замене, обычно он настолько привычный, что подразумевается по умолчанию.

По месту установки есть несколько вариантов, есть также схема для нескольких помп (коллекторное подсоединение).

Схема вариантов установки помпы

Рассмотрим традиционный вариант с установкой на байпасе.

Установка на байпасе

Для современных моделей место — обратка или подача — не значимо. Выбирают по своему усмотрению, как более удобно пользователю.

Пример установленного насоса

Но, бесспорно, во всех случаях лучшим считается врезка в этих местах на байпас.

Лучший вариант врезки насоса

Некоторые специалисты остаются приверженцами старого традиционного правила, согласно которому обратка — лучший отрезок для установки. По данному сегменту отдавшая тепло жидкость возвращается к котлу. Менее теплый, остывший ресурс не так агрессивно воздействует на прибор. Описанное мнение полностью утратило актуальность для современных моделей, рассчитанных на высокие t°, все же, мы указываем его для полного раскрытия темы. Важно читать инструкцию, так как по старым изделиям производитель может рекомендовать именно обратку.

Схема установки в обратку

Если аппарат врезают на подающем сегменте, то не непосредственно близко к котлу, а после группы безопасности.

Вариант для твердотопливного котла. НЦ на подающем отрезке не ставят из-за опасности взрыва, поскольку при указанном типе агрегата нагрев быстро не останавливается. Такой котел с большой инерционностью. Даже если выключить, какое-то время интенсивность горения топлива может расти, есть риск закипания воды, жидкость расширяется, давление растет, создается паровая бомба. Кипяток перемешивается с паром, попадает внутрь аппарата, снижает производительность, а охлажденный ресурс в контуре не успевает снова заполнять котел в нужном объеме — прибор раскаляется, возникает большая вероятность взрыва.

Схема установки насоса для котла

При запускании внутрь разогретого ТД котла охлажденного ресурса, образовывается конденсат. Для исключения этого явления жидкость сначала разогревают на малом контуре до +55° C, а дальше термоклапан медленно переключает на главный кругооборот. Прохладные массы перешиваются с уже подогретыми, резкий перепад t° нивелируется.

к меню ↑

6.2 Насос в системе с естественным кругооборотом

Одним из вариантов автономного отопления является открытая линия, где расширительная емкость смонтированная на самой возвышенной точке. Включение в такую схему циркуляционной помпы повысит работоспособность, универсальность оснащения.

Насос в системе с естественным возвратом

Естественный кругооборот всегда несколько ограничен, нестабилен, поэтому если потребуется повышенное качество отопления можно применять помпу, а когда достаточно слабого обогрева или при перебоях с питанием — задействовать самотек.

Пример насоса в системе

Для переключения с принудительного кругооборота на естественный особо актуальная установка, монтаж насоса на отопление именно на байпасе. При активации помпы трубу с самотеком перекрывают краном. Добавим, что установка на байпас рекомендована всегда, для всех схем.

Пример насоса в системе

к меню ↑

6.3 Обвязка

Для начала надо решить, сколько будет нагнетателей. Для одной простой линии достаточно одного аппарата.

Пример обвязки

Когда потребуются два агрегата:

  • на систему со сложными или несколькими контурами;
  • если совмещается «теплый пол»;
  • используется бойлер косвенного нагрева;
  • используются два котла, например, ТД и электро (по помпе на каждый).

Описание элементов системы с насосом

к меню ↑

6.4 Что потребуется для монтажа

Какие детали надо подготовить для обвязки:

  • шаровые краны. Монтируются вместе с насосом. Они нужны для отсечения потока воды при аварийных ситуациях, ремонте. Ставят на входе и выходе;
  • терморегулятор для насоса (не обязательный, но желательный элемент);
  • обратный клапан — латунный, чугунный — для движения по одному заданному направлению. Ставят после помпы по ходу потока;
  • обычный фильтр-грязевик (для самой грубой очистки). Приборы для тонкой фильтрации на отопление не ставят, если нужна чистая вода, а такое качество рекомендовано всегда и особенно для «мокрых» помп, то ее очищают перед заливкой;
  • воздушный клапан для стравливания, чтобы удалять воздушные пробки. Узел может активироваться автоматически, есть и ручные изделия, также он может уже быть интегрированным в прибор;
  • гайки-американки (часто есть в комплекте помп);
  • сгоны — отрезки труб с резьбой на двух концах для подгонки, соединения сегментов трубопровода, когда их невозможно вращать;
  • инструменты:
    • рожковые, разводные ключи;
    • плоскогубцы;
    • пакля, фум-лента, герметик (Unipak).

Элементы ЦН

Если установить насос на отопление надо со сборкой системы и врезкой с нуля, то не всегда процедура доступная для самостоятельного выполнения, так как нужно будет сделать байпас, разрезать трубу, подготовить ее концы, для чего потребуется сварка, болгарка, плашки для нарезки резьбы для накидных гаек выводов насоса, для американок.

Американки часто входят в комплект. Краны, переходники, сгоны (для соединения отрезков труб) надо подготовить. С подбором диаметров сложностей не должно возникнуть: они стандартные, обычно 25, 32 мм.

Комплектация ЦН

к меню ↑

7 Инструкция по монтажу

Итак, опишем этапы монтажа, когда насосы циркуляционные врезают на байпас. Эта схема используется чаще всего и рекомендована специалистами из-за таких преимуществ:

  • быстрый, удобный демонтаж;
  • удобное временное отключение.

Особенности расположения

Для мокрых вариантов горизонтальное ровное положение критически важное:

Правило расположения насоса

На рынке есть разные модификации уже собранных байпасных петель: под сварку, под фланцы, с сегментами для запорных элементов.

Готовые сборки для установки

Если не целесообразно покупать готовую сборку, например, когда все детали есть в наличии или если есть особенности локации размещения, то делают обвязку байпаса с нуля. Но потребуются навыки работы с трубами (сварка, нарезка резьбы).

Ручная обвязка

Удачная, рекомендуемая локация — между мембранным баком и котлом. Ниже универсальный вариант: для открытых/закрытых контуров, для подсоединения коллекторным методом (нескольких помп).

Универсальный вариант сборки системы

к меню ↑

7.1 Порядок сборки

Схема с движением воды, обратите внимание: отсекающие краны обязательные — при снятии прибора для ремонта, обслуживания их перекрывают:

Порядок сборки

Начинают со сборки узла (модуля) с кранами: по одному на вх./вых. помпы, третий — часть нижней прямой трубы. Надо тщательно замерить сегмент обратки, для точного вваривания отрезка с запирающей арматурой.

Начало сборки системы

Собирается байпасный отрезок с ЦН. Гайки только накручивают, затягивание откладывают на завершительный этап. Верх — насосная часть (на фото ниже помпа GRUNDFOS UPS) с двумя уже вкрученными кранами, фильтром, на концах модуля — небольшие отрезки трубы с резьбой наподобие сгонов, они служат материалом для сварки. Внизу — отсекающий кран для трубы подачи (основной).

Собрка насоса

Примеряют байпасную петлю, отмечают места вварки на трубе, делают там дрелью со спецсверлами отверстие под диаметр монтируемого отрезка, сваривают соединение.

Соединение с трубой

Врезают весь узел с нижним отсекающим краном на основной трубе, в нашем случае — на подаче от газового котла:

Установка в систему

Последний этап — подключают насос к питанию.

к меню ↑

7.2 Подключение помпы к питанию

Итак, система полностью собрана, насос подобран, установлен, дальше — аппарат подключается к питанию. Перед процедурой обесточивают полностью всю линию — на щитке выключают автомат. Устройство может иметь вилку под розетку или без нее — просто проводки определенной длины для подсоединения напрямую к домашней сети на щиток.

Процедура: провода насоса подсоединяются, учитывая полярность, к линии. Клеммы подписаны, имеют стандартную расцветку. Если прибор без кабеля с вилкой под розетку и решено применить именно такое подключение, то ее можно докупить в любом магазине, кабель потребуется трехжильный, обычно сечения 2.5 мм² хватит с избытком.

Крайне желательное наличие заземления (трехжильная проводка), поскольку близость к воде создает значительные риски попадания тока на элементы оснащения. Рекомендовано подсоединить прибор через бесперебойник (ИБП), к нему также можно подключить котел.

Отличное решение — врезка в систему термостата (см. схему ниже), он же может быть сразу в составе агрегата, который будет автоматически производить отключение при падении температурных значений теплоносителя ниже выставленных рамок.

Подключение к питанию

Крайне желательно также устанавливать прибор с подключением к сети через дифавтомат (его аналог УЗО+АВ) или через автоматику котла, на которой по умолчанию должны быть приняты все эти меры. А также, если на какой-либо линии с розеткой есть защитная автоматика и насос не слишком мощный, например, 90 Вт, то есть она выдержит все вешаемые на нее потребители, то отдельную индивидуальную проводку с АВДТ, УЗО под помпу можно не ставить. Прибор можно подключить на такую розетку и не заморачиваться.

Допускается подсоединения без заземления, например, когда дом старый с двухжильной проводкой, но тогда на схеме жизненно важно наличие дифавтомата или УЗО+АВ.

Варианты подключения в сеть

к меню ↑

8 Лучшие насосы с «сухим» ходом для систем отопления дома

Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.

к меню ↑

8.1 DAB ALP 2000 T

Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.

Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.

Достоинства:

  • высокая производительность;
  • температура жидкости допускается в пределах -15...+120 °C;
  • стабильная работа;
  • экономное потребление энергии.

Недостатки:

  • высокая цена.

к меню ↑

8.2 VALTEC VSB 04-15

Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.

Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.

Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.

Достоинства:

  • высокое давление;
  • удобство установки;
  • низкая стоимость;
  • бесшумная работа.

Недостатки:

  • короткий кабель.

к меню ↑

8.3 JEMIX W15GR-18 A

К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.

Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.

Достоинства:

  • долгий срок службы;
  • простота регулировки;
  • удобство монтажа;
  • производительность — 30 л/мин.

Недостатки:

  • нагревание корпуса при работе.

к меню ↑

9 Лучшие насосы с «мокрым» ходом для систем отопления дома

Модели подобного типа обладают изоляцией только статора и других элементов электродвигателя, в то время как ротор и крыльчатка соприкасаются с теплоносителем.

Насосы с «мокрым» ходом надежны, малошумны и не требуют частого техобслуживания, однако имеют невысокий КПД около 50% и небольшую мощность.

к меню ↑

9.1 GRUNDFOS UPS 32-80 180

К основным особенностям модели следует отнести гибкую настройку работы и экономичное энергопотребление. Оно обеспечивается выбором скоростного режима вращения вала с помощью переключателя на клеммной коробке.

Аппарат также обладает возможностью работы по таймеру и с автоматической регуляцией производительности. Максимальное давление составляет 10 атмосфер, температура жидкости допускается в пределах от -25 до +110 °C.

Достоинства:

  • простое подключение;
  • длительный срок службы;
  • настройка скорости;
  • бесшумная работа.

Недостатки:

  • высокая цена.

к меню ↑

9.2 WILO Star-RS 25/2

5.0★★★★★оценка редакции97%покупателей рекомендуют этот товар

Надежность модели обеспечивается благодаря устойчивому к токам блокировки электродвигателю, перфорированной конструкции выполненного из нержавеющей стали вала и системе фильтрации воды.

Максимальный напор — 2 метра, производительность 2,2 м³/ч. Поддержка горизонтального расположения вала и двустороннее подключение клеммной коробки облегчают монтаж насоса в различных местах трубопровода.

Достоинства:

  • долговечность;
  • простота установки;
  • низкая цена;
  • экономичное потребление энергии.

Недостатки:

  • отсутствие креплений в комплектации.

к меню ↑

9.3 ДЖИЛЕКС «Циркуль» 25/80

4.8★★★★★оценка редакции88%покупателей рекомендуют этот товар

Благодаря удобному клапану, расположенному на корпусе модели, пользователь имеет возможность быстро спустить воздух, случайно попавший в систему отопления. Это обеспечивает равномерное прогревание на всех ее участках.

Трехрежимный переключатель скоростей вращения вала обеспечивает экономичное энергопотребление и комфорт при использовании. Уровень шума при работе насоса составляет 45 дБ, максимальный напор — 8 метров.

Достоинства:

  • защита креплений от коррозии;
  • переключатель скоростей;
  • воздушный клапан;
  • низкий уровень шума;
  • защита от перегрева.

Недостатки:

  • требует регулярного промывания системы.

к меню ↑

10 Рекомендации по выбору модели

Как уже говорилось выше, оснащая скважины или колодцы правильно подобранными насосами, можно обеспечить себя требуемым объемом воды не только для бытовых и хозяйственных нужд, но и для полива растений на приусадебном участке.

Первое, с чем следует определиться, посещая обычный или интернет-магазин с целью приобретения водяного насоса для частного дома или дачи, – это задачи, для решения которых будет использоваться оборудование. Так, для организации полива сада и огорода, а также для обеспечения работы системы водоснабжения небольшого строения вполне подойдут поверхностные центробежные или погружные вибрационные насосы, которыми оснащаются источники не слишком большой глубины (до 9 метров). Если же необходимо организовать откачивание жидкой среды из глубокой скважины и обеспечить эффективное функционирование системы водоснабжения с большим количеством точек водозабора и подключенной к ней бытовой техникой, оптимальным вариантом станет устройство погружного типа.

Глубинные насосы для скважин

Для поверхностного насоса для дачи или частного дома потребуется выделить отдельное место или даже помещение, в котором должны быть обеспечены комфортные температурные условия для работы насосного оборудования.

Параметрами, которыми следует руководствоваться при выборе водяного электронасоса, являются производительность и напор.

Производительность

Это объем воды, который выбираемое насосное оборудование сможет подавать в трубопроводную систему в единицу времени. При оценке данного параметра электронасоса учитывают суммарную потребность в воде всех точек водозабора в доме.

Напор

При выборе водяного насоса по данному параметру учитываются общая длина трубопроводной системы и высота над уровнем земли, на которую насос должен обеспечивать подъем перекачиваемой воды, сохраняя требуемое давление во всех элементах трубопроводной системы. Прежде чем определяться с выбором насоса по создаваемому напору, следует учесть глубину, с которой необходимо будет откачивать воду, а также суммарную длину всей трубопроводной системы.

Кроме того, при выборе водяных насосов на дачу или в частный дом следует учитывать параметры подземного источника – глубину, статический и динамический уровни, размеры поперечного сечения шахты или обсадной трубы, дебит, а также степень загрязнения жидкой среды, которую предстоит перекачивать.

к меню ↑

11 Советы по подбору водяного насоса

Водяной насос для отопления необходимо выбирать с учетом конструктивных и технологических особенностей дома или сооружения.

Для этого рекомендуется просчитать количество тепла, необходимое в каждом конкретном помещении здания. Подобные расчеты производят теплотехники, берущие во внимание массу важных факторов:

  • качество утепления крыши, полов;
  • особенности вентиляционной схемы;
  • характеристики окон;
  • материал, из которого выполнены стены;
  • климатические особенности региона.

В результате будет получено значение теплоносителя, измеряемое в м3/час.

Также нельзя оставлять без внимания такой параметр, как уровень напора, определяющий сумму сопротивления гидравлики всей отопительной системы. Этот показатель должен варьироваться в пределах от 2 до 4 м. рт. столба.

Параметр производительности насоса определяется тем, как разность температуры жидкости, циркулирующей в обратном и подающем трубопроводах, влияет на мощность источника тепла.

Целесообразно сложить сопротивление всех составляющих системы: отдельных конкретных элементов (арматуры, колен, фитингов) и участков трубопровода. Данные напора и производительности позволяют выбрать максимально эффективный агрегат.

Следует быть особо внимательными, если оборудование решено внедрить в уже существующую схему обогрева дома. Тогда целесообразно приобрести те циркуляционные насосы, которые кроме бесшумности и экономической выгоды обладают возможностью автоматической регулировки в случае изменений условий работы отопительной системы.

к меню ↑

12 Итог

Как видим, основная сложность монтажа для циркуляционного насоса состоит в необходимости сварки, разрезании труб, нарезки резьбы. Сама же сборка элементарная: нужно тщательно замерить все расстояния и вкрутить элементы. Соединения при этом герметизируют паклей с герметиком.

Обвязка на байпасе

На что обратить внимание при эксплуатации:

  • надо периодически чистить фильтр, проверять показания манометра;
  • не всегда издающийся прибором шум свидетельствует о поломке, часто причиной тому воздух, скапливающийся в контуре. Проблема решается просто — стравливанием специальными клапанами;
  • для сухих помп может требоваться периодическая смазка.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
