1 Что такое ветроэнергетика (ветряные мельницы для электричества)

Ветроэнергетика — отрасль энергетики, специализируется на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, которая удобна для использования в народном хозяйстве. Такое преобразование может осуществляться с помощью следующих агрегатов: ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте).

Энергию ветра относят к возобновляемым видам энергии, так как она является следствием активности Солнца. В настоящее время ветроэнергетика является бурно развивающейся отраслью. Некоторые страны особенно интенсивно развивают ветроэнергетику. Согласно данным WindEurope, в 2019 году с помощью ветрогенераторов было произведено процентное соотношение от всего электричества: в Дании 48% всего электричества, в Ирландии — 33%, в Португалии — 27 %, в Германии — 26%, в Великобритании — 22%, в Испании — 21%, в ЕС в целом — 15%. В 2014 году 85 стран мира использовали ветроэнергетику на коммерческой основе.

Крупные ветряные электростанции включаются в общую сеть, более мелкие предназначаются для снабжения электричеством удалённых районов. В отличие от ископаемого топлива, энергия ветра практически неисчерпаема, повсеместно доступна и более экологична. Ветряные мельницы для электричества имеют свои нюансы. Сооружение ветряных электростанций сопряжено с некоторыми трудностями технического и экономического характера, замедляющими распространение ветроэнергетики. В частности, непостоянство ветровых потоков не создаёт проблем при небольшой пропорции ветроэнергетики в общем производстве электроэнергии, однако при росте этой пропорции, возрастают также и проблемы надёжности производства электроэнергии. Чтобы решить подобные проблемы используется интеллектуальное управление распределением электроэнергии.

к меню ↑

1.1 Главные компоненты

Устройство ветрогенератора базируется на превращении кинетической силы ветровой нагрузки в механическую энергии с последующим преобразованием ее в электроэнергию. Для воплощения последовательных действия данной переходной цепочки прибор оснащается следующими основными узлами:

  • Лопастный пропеллер. Количество лопастей может варьироваться в широком диапазоне от модели к модели – от двух и трех до десяти и более.
  • Ротор. Элемент турбины, вращающийся под действием лопастей.
  • Редуктор. Передает и регулирует частоту вращения от ротора к генератору.
  • Генератор. Преобразуется механическую силу в электроэнергию.
  • Инвертор – преобразователь тока из переменного значения в постоянное
    Аккумуляторная батарея. Запасает электроэнергию на случай отключения и экономной работы ветрогенератора, а также простоя в случае безветрия.
  • Защитный корпус. Предохраняет оборудование от различного рода внешних факторов.
  • Аэро-компоненты. Крылья, хвост – для лучшего улавливания и подстройки пропеллера под ветровой поток.

Обратите внимание! Современные производители выпускают ветровые домашние генераторы, не нуждающиеся в сильном ветровом потоке. Они способны продуктивно функционировать при силе ветра всего в 4 м/сек.

к меню ↑

1.2 Законные требования

Чтобы ветровой генератор, установленный на частном доме или прилежащей территории, согласовывался с законодательной базой, он должен отвечать следующему ряду требований:

  • Мощность не выше 5 кВт. Оборудование с таким показателем относится к бытовым устройствам, не требующим контроля со стороны энергонадзорных учреждений.
  • Отсутствие муниципально-территориальных и технических ограничений на занимаемой площади. Некоторые частные территории могут находится внутри особо охраняемых, редких природных и иного статуса объектов, внутри которых запрещено размещение тех или иных технических средств.
  • Согласование с соседями (помехи, шум, падающая тень и т. д.). Все виды помех, которые возникают от установки, могут стать причиной жалобы не только соседей, но и рядом размещенных предприятий, передающих центров.
  • Высота мачты, отвечающая местным и федеральным требованиям. Высота мачты не превышает обычно 15 метров, но могут быть и исключения. Поэтому прежде чем сооружать высокую конструкцию, нужно убедиться, что она отвечает всем необходимым требованиям – отсутствие ЛЭП, вдали от аэропосадочной линии и т. д.
    Отсутствие помех для местных и мигрирующих биологических видов. Птицы часто попадают в лопасти энергетических установок. Поэтому выбор места установки мачты с пропеллером должен исключать заранее известные пути их перелета.

Рекомендация! Чтобы исключить все возможные предъявления со стороны соседей или контролирующих органов, лучшее заранее собрать весь необходимый пакет документов, техпаспортов и сертификатов, подтверждающих, что ветряк для частного дома безопасен и безвреден. Кроме того, заводскую модель лучше устанавливать в полном соответствии с рекомендованными в технической документации параметров.

к меню ↑

1.3 Скорость ветра (ветряные мельницы для электричества)

Работа ветряных мельниц во многом зависит от скорости ветра. Если говорить о нашей стране, то в ней не так много регионов, где скорость ветра находилась бы хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. Получается, что в подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.


Карта России скорости ветра

При таком потоке ветра мало вероятно, что ваша ветроустановка будет успешно работать большую часть времени. Ей элементарно не будет хватать скорости для стабильной выработки электричества. Нужен ветер хотя бы 10 м/с.

Ветряные мельницы для электричества, ветряк
Расчеты для ветряных генераторов

Фактически за час, 2квт генератор подарит вам не более 100Вт.

Есть еще другая проблема, связанная с ветром, о которой умалчивают производители. Ближе к земле его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.

Скорей всего, что свою ветряную мельницу вы будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов, поскольку эти данные вам не подходят.

Зачастую, производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.

Ветряные мельницы для электричества, ветряк
Турбулентность на склонах

Попробуйте установить чуть выше, чем на 10м, и обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов! Кроме того, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. Ведь разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.

Молниезащита для ветряков
Молниезащита для ветряков

Кроме того, есть определенные недосказанности в указанных технических характеристиках самих генераторов. Например на вашем дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, а вырабатывать энергию — тем более. В осенне-весенний период, когда происходят наиболее активные перемещения воздушных масс.

Для тех кто занимается активным отдыхом. Лучшие солнечные батареи для туризма. Статья о всех преимуществах и типах тут

Стартовая скорость ветра, момент страгивания ветряка и место установки

Стартовая скорость ветра, момент страгивания ветряка и место установки
Стартовая скорость ветра, момент страгивания ветряка и место установки

Но есть альтернатива. В регионах, где штормовые воздушные потоки – большая редкость, основной задачей является выбор ветрогенератора, способного вырабатывать электричество даже при сравнительно слабом ветре около 4 -5 м/с. Способность установки начинать вращение при небольшом ветре характеризуется величиной его стартовой скорости.

Стартовая скорость напрямую зависит от стартового момента (момента страгивания) ветряка – это усилие, которое необходимо приложить на рабочий винт ветрогенератора, чтобы он начал свое вращение. Таким образом, вырисовывается следующая пропорция: чем меньше стартовая скорость ветра, тем больше дней в году генератор будет вырабатывать для вас альтернативную энергию. Большинство ветрогенераторов, которые используются в домашних условиях, имеют стартовую скорость – 2…3 м/с.

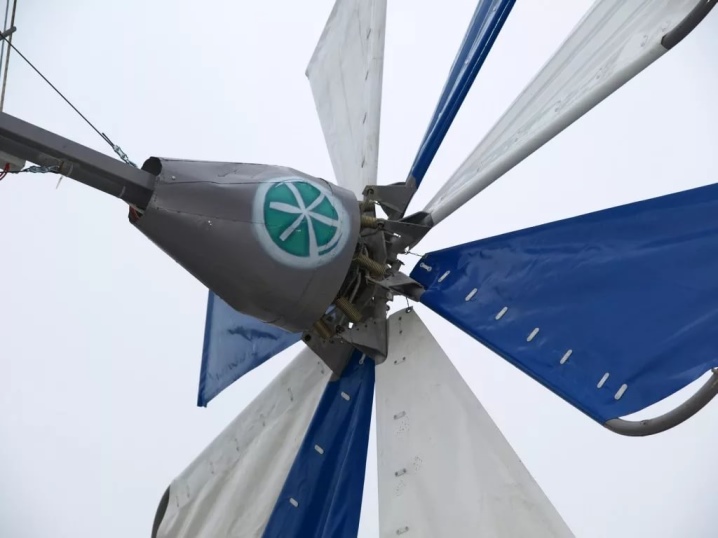

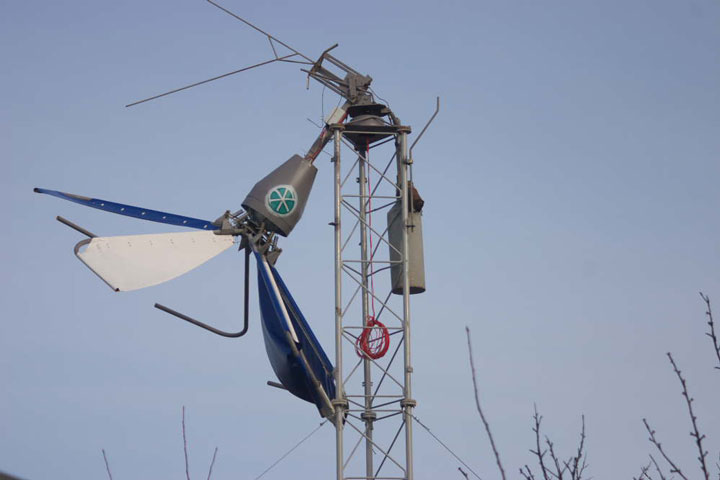

При этом бытует отдельная разновидность устройств (с парусным винтом), которые очень чувствительны к движению воздуха.

Стартовую скорость не следует путать с рабочей и номинальной скоростью, поскольку не всегда при минимальных оборотах ротора генератор способен давать ток, достаточный для зарядки аккумулятора.

Перед установкой ветряной мельницы, стоит задуматься об одной очень важной вещи — это наличие свободного места. Отметим, что по площади оно может уходить на 100 и более метров в каждую сторону от мачты.

Для ветра должно быть пространство, чтобы он мог свободно гулять по лопастям, и без помех их достигать со всех сторон. А при таком раскладе вы должны проживать либо в степи, либо возле моря (лучше непосредственно на его берегу).

Идеальным будет место на вершине холма. Где с позиции аэродинамики, воздушный поток уплотняется с соответствующим увеличением скорости и давления ветра.

Ветряные мельницы для электричества, ветряк
Идеальное место для ветрякаВетряные мельницы для электричества, ветряк
Скорость ветра

Цены и нагрузка (ветряные мельницы для электричества)

В прайс листах у продавцов цены, мягко говоря несоответствующие действительности. В них никогда не показывается реальная стоимость всего необходимого оборудования.
Поэтому уже существующие цены всегда умножайте на 2, даже если выбираете так называемые готовые комплекты.

Что входит в комплект ветряка
Что входит в комплект ветряка

Еще не забудьте про периодическую замену АКБ. Поэтому не рассчитывайте, что ветряк может вам обойтись в 1 доллар за 1квт эл.энергии.

Как сделать ветрогенератор из автомобильного генератора своими руками, рассказываем об этом тут

Когда вы посчитаете все реальные затраты, окажется что каждый киловатт мощности такого ветрогенератора, обошелся вам минимум в 5 баксов. В совокупности стоимость ветряка, мачты и доп.оборудования для двух киловаттных качественных моделей будет доходить в среднем до 200 тыс. рублей. Производительность таких установок – от 100 до 200квт в месяц, не более. Имеется в виду, при хороших погодных условиях.

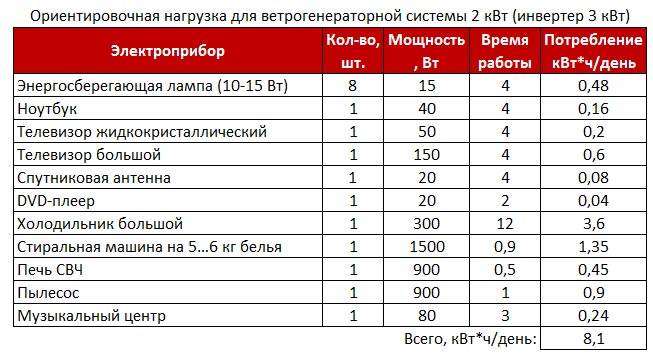

Ориентировочная нагрузка для ветрогенераторной системы 2 кВТ
Ориентировочная нагрузка для ветрогенераторной системы 2 кВТ

Выпадение осадков так же приводит к снижению мощности ветряков. Дождь на 20%, снег – на 30%.

Из этого следует, что ваша экономия – это 500 рублей. За 12 месяцев непрерывной работы, набежит уже чуть больше – 6 тысяч. Но если вспомнить начальные траты в 200тыс., то вернете вы их через тридцать два года.

Однако, в наше нестабильное время многие убеждены, что из-за бесконечного подорожания электроэнергии, ветрогенератор в один прекрасный момент, станет выгоднее прежнего.

к меню ↑

1.4 Устройство и виды ветровых электростанций

Ветроэлектростанции (ВЭС) используют энергию ветра для выработки электротока. Крупные станции состоят из множества ветрогенераторов, объединенных в единую сеть и питающих большие массивы — поселки, города, регионы. Более мелкие способны обеспечивать небольшие жилые массивы или отдельные дома. Станции классифицируются по различным признакам, например, по функциональности:

  • мобильные,
  • стационарные.

По расположению:

  • прибрежные
  • офшорные
  • наземные
  • плавающие.

По типу конструкции:

  • роторные,
  • крыльчатные.

Наибольшее распространение в мире получили крыльчатные станции. Они имеют большую эффективность и способны производить достаточно большое количество электроэнергии, чтобы обеспечивать ею потребителей в масштабах целой энергетической отрасли. При этом, распространение таких станций имеет специфическую конфигурацию и встречается не повсеместно.

Крыльчатые ВЭС

Уже привычными стали крыльчатые ВЭС, которые лидируют на рынке ветроэнергетики. На высокой мечте устанавливается лопастной механизм с горизонтальной осью вращения, преимущественно трехлопастной, и его мощность зависит от размаха лопастей. Максимальной скорости вращения такой агрегат достигает, когда лопасти перпендикулярны ветровому потоку, поэтому в его конструкции предусмотрено устройство автоматического поворота оси вращения в виде крыла стабилизатора на малых и электронной системы управления рысканием на более мощных станциях.ветряные электростанции для частного дома

Различаются между собой крыльчатые ветроэлектростанции в основном количеством лопастей. Они могут быть многолопастными, двухлопастными, даже с одной лопастью и противовесом.

Комбинированная система «ветро-дизель»

Недостаток ветроагрегатов — неравномерная подача электроэнергии – в крупных сетях компенсируется большим количеством установок.

Также компенсировать этот недостаток можно, используя комбинированные системы, в которых есть специальные устройства, распределяющие нагрузки между ветроэнергетической установкой (ВЭУ) и дизелем. Поэтому автономные сети небольшой мощности от 0,5 до 4 МВт в паре с дизелем могут надежно и равномерно функционировать.

Современное оборудование, с помощью которого экономится около 65 % жидкого топлива в год, позволяет всего за несколько секунд при необходимости подключить дизель или отключить его.

Бытовые и промышленные ВЭС

Бытовые ветроэнергетические установки имеют мощность от 250 Вт до 15 кВт, могут работать в комплексе с солнечными батареями, с аккумулятором или без него.

Электроэнергия, вырабатываемая бытовыми ВЭС, достаточно дорогая, но часто бывает, что других ее источников просто нет.

Бытовые ветряные электростанции в России производятся с генератором постоянного тока, который заряжает аккумуляторные батареи емкостью до 800 А/ч. От таких батарей в доме могут работать все бытовые приборы: телевизор, электрочайник и др.

Процесс зарядки батарей после отключения нагрузки может быть достаточно долгим, в зависимости от силы ветра и мощности генератора.

Зарубежные бытовые ВЭС на российском рынке тоже есть, они достаточно дороги, но выдают, как правило, меньше половины номинальной мощности.

частные ветряные электростанции

Промышленные ВЭС отличаются значительно большей мощностью и объединяются, как правило, в единые сети.

Частные ветряные электростанции в основном имеют мощность от 3 до 5, реже 10 кВт. Если среднегодовая скорость ветра в регионе достигает 3-4 м/с, то такая ВЭС может обеспечить электроэнергией средний загородный дом, СТО или небольшое кафе.

Лопастные

Лопастные генераторы энергии имеют вид пропеллера. В данном случае лопасти принимают энергию потока воздуха и перерабатывают ее во вращательное движение.

Конфигурация данных элементов оказывает непосредственное влияние на эффективность работы ветряка.

У горизонтальных ветрогенераторов имеются крыльчатки с лопастями, которых может быть определенное количество. Обычно их 3 штуки. В зависимости от количества лопастей, мощность устройства может как увеличиваться, так и снижаться. Явным преимуществом данного вида ветряка является равномерность распределения нагрузок на опорный подшипник. Недостаток агрегата состоит в том, что для установки такой конструкции требуется много дополнительных материалов и трудовых затрат.

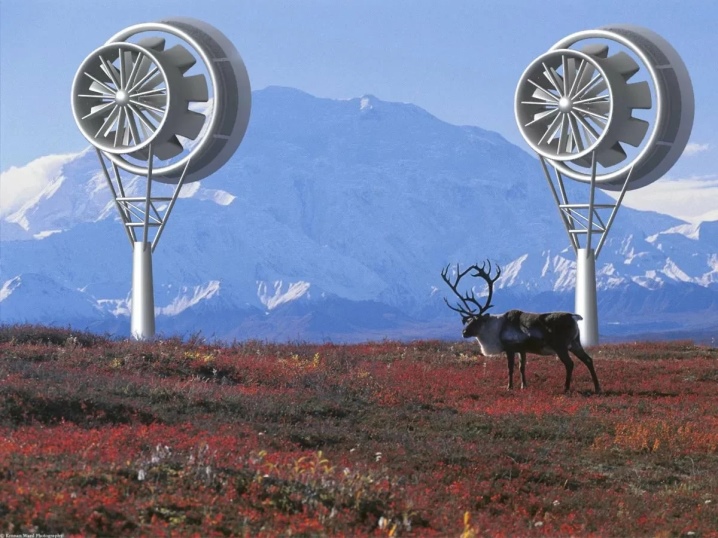

Турбинные

Турбинные ветрогенераторы в настоящее время считаются наиболее эффективными. Причиной этого является оптимальное сочетание лопастных площадей с их конфигурацией. Преимуществами безлопастной конструкции можно назвать высокий уровень КПД, низкую шумность, что вызвано небольшими габаритами устройства. Ко всему прочему данные агрегаты не разрушаются при сильном ветре и не создают опасности для окружающих и птиц.

Ветряк турбинного типа используют в городах и поселках, с его помощью можно обеспечить освещением частный дом и дачу. Недостатков у такого генератора практически не имеется.

Минусом ветряка можно назвать необходимость в наличии стабилизирующих компонентов конструкции.



к меню ↑

1.5 Принцип работы

Как уже говорилось, ВЭС имеют роторную или крыльчатую конструкцию. Роторные станции, как правило, имеют устройства с вертикальной осью вращения. Они во многом удобнее, чем крыльчатые, так как не издают при работе сильный шум и не требовательны к установке по направлению ветра. При этом, роторные конструкции менее эффективны и могут использоваться на небольших частных станциях.

Крыльчатые устройства способны выдавать максимальный эффект. Они используют получаемую энергию намного эффективнее, чем роторные образцы, но нуждаются в правильном ориентировании по отношению к потоку, что означает присутствие дополнительных приспособлений или оборудования.

Все виды действуют по одному принципу — поток ветра раскручивает подвижную часть, которая передает вращение на генератор, вследствие чего в системе образуется электроток. Он заряжает аккумуляторы, от которых питаются инверторы, преобразующие полученный ток в стандартное напряжение и частоту, подходящие для приборов потребления.

Для обеспечения большого числа потребителей отдельные ветрогенераторы соединяются в систему, образуя станции — ВЭС.

Устройство, принцип работы, преимущества и недостатки ветряных электростанций

к меню ↑

1.6 Плюсы и минусы ветроэнергетики

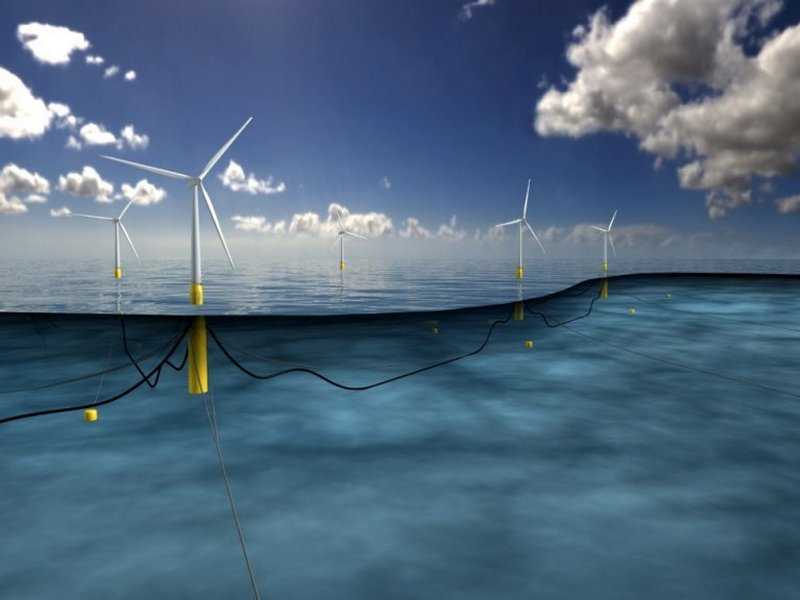

Офшорные ветроустановки

Очевидным плюсом ветроэнергетики является фактическая бесконечность ресурсов: пока на планете имеется атмосфера и светит Солнце, будет и движение воздушных масс, которое можно использовать для получения энергии.

Еще один несомненный плюс: экологичность. Ветряные электростанции не выделяют никаких вредных веществ, не загрязняют окружающую среду. К сожалению, их все же нельзя назвать полностью экологически безопасными, так как ветроэнергетическая установка довольно шумная, и поэтому в Европе законодательно установлен предельный уровень шума для дневного и ночного времени, который ветряные электростанции не должны превышать. Кроме того, работу ветряных электростанций приходится останавливать во время сезонного перелета птиц (на данный случай в Европе также имеется законодательное ограничение). В России подобных ограничений нет, но ветряные электростанции не располагаются поблизости от жилых домов – исходя из удобства населения.

Наряду с таким плюсом, как неисчерпаемость энергетического источника, идет и минус: эффективность работы ветряной электростанции зависит от времени года, времени суток, погодных условий и географического положения. К сожалению, скорость ветра изменяется в зависимости от всех этих параметров, а так как энергия ветра является кинетической, то она напрямую связана со скоростью (Е = m×v2/2) – чем выше скорость, тем, соответственно, больше энергии вырабатывает ветроустановка. Поэтому ветряные электростанции приходится использовать обычно вместе с другими источниками энергии, а также пользоваться аккумуляторами, которые принимали бы избыток энергии в ветреные дни и отдавали бы во время штиля.

К плюсам ветряных электростанций можно отнести и быстроту возведения ветроустановки: даже для промышленной установки требуется не более двух недель, учитывая время, затраченное на подготовку площадки, ну а бытовой ветро-генератор, пригодный для снабжения энергией частного дома или коттеджа, устанавливается за считанные часы.

Иногда к минусам ветряных электростанций относят довольно большую площадь, которую занимают ветроустановки (электростанция может содержать сто и более ветроэнергетических установок). Однако, наряду с наземными ветряными электростанциями, сейчас устанавливаются и прибрежные (их существенным плюсом является стабильность работы – за счет морских бризов), шельфовые (находятся в море на значительном удалении от берега (10-60 км), не занимают земельные участки, весьма эффективны, так как морские ветры регулярны и обладают значительной скоростью).

к меню ↑

1.7 Преимущества и недостатки ветряных электростанций

К преимуществам ВЭС можно отнести:

  • независимость от ископаемых ресурсов;
  • используется абсолютно бесплатный источник энергии;
  • экологическая чистота методики — никакого вреда окружающей природе не наносится.

При этом, есть и недостатки:

  • неравномерность ветра создает определенные трудности в выработке энергии и вынуждает использовать большое число; аккумуляторных батарей;
  • ветряки издают шум при работе;
  • КПД ветряных электростанций низок, увеличить его очень сложно;
  • стоимость оборудования и, соответственно, электроэнергии, намного выше, чем цена сетевого электричества;
  • окупаемость оборудования с ростом его мощности значительно снижается. Наиболее производительные станции полностью не окупаются.

Использование небольших станций способно обеспечить энергией ограниченное количество потребителей, поэтому для крупных населенных пунктов или регионов требуются большие устройства. При этом, ветряки большой мощности нуждаются в соответствующих потоках ветра и равномерности его движения, что для условий нашей страны не характерно. В этом кроется основная причина низкого распространения ветряков по сравнению с европейскими странами.

к меню ↑

1.8 Экономическое обоснование строительства ВЭС

С точки зрения экономики, строительство ВЭС имеет смысл только при отсутствии других способов энергообеспечения. Оборудование стоит очень дорого, обслуживание и ремонт требуют постоянных расходов, а срок службы ограничен 20 годами, и это в условиях Европы. Для России этот срок можно снизить не менее, чем на треть. Поэтому использование ВЭС экономически малоэффективно.

С другой стороны, при полном отсутствии альтернативных вариантов или при наличии оптимальных условий, обеспечивающих качественную и равномерную работу ветряков, использование ВЭС становится вполне приемлемым способом энергообеспечения.

Важно! Речь идет именно о крупных станциях, снабжающих целые регионы. Ситуация с бытовыми или частными станциями выглядит более привлекательно.

к меню ↑

1.9 Мощности промышленных станций

Промышленные ВЭС имеют весьма высокую мощность, способную обеспечивать крупные населенные пункты или регионы. Например, ВЭС «Ганьсу» в Китае имеет 7965 мВт, «Энеркон Е-126» выдает 7,58 мВт, и это еще не предел.

Следует сразу же оговориться, что речь идет о лидерах в ветроэнергетике, другие модели вырабатывают намного меньше энергии. Тем не менее, объединенные в крупные станции, ветряки способны на производство вполне достаточного количества электроэнергии. Объединенные комплексы вырабатывают суммарную мощность в 400-500 мВт, что вполне может сравниться с производительностью ГЭС.

Мелкие станции имеют более скромные показатели и могут рассматриваться только как точечные источники, питающие ограниченное число потребителей.

Устройство, принцип работы, преимущества и недостатки ветряных электростанций

к меню ↑

1.10 Ведущие мировые производители

В число наиболее известных производителей ветрогенераторов и оборудования для ветроэнергетической отрасли входят компании:

  • Vestas,
  • Nordex,
  • Superwind,
  • Panasonic,
  • Ecotecnia,
  • Vergnet.

Российские производители пока не готовы конкурировать с этими фирмами, так как вопрос о создании качественных и производительных ветрогенераторов в России до сих пор не ставился достаточно плотно.

к меню ↑

1.11 География применения

Наибольшее распространение ветроэнергетика получила на западном побережье Атлантики, в частности, в Германии. Там имеются наилучшие условия — ровные и сильные ветра, оптимальные климатические показатели. Но основной причиной широкого распространения ВЭС именно в этом регионе стало отсутствие возможностей для строительства гидроэлектростанций, вынудившее правительства стран этого региона использовать доступные методы получения электроэнергии. При этом, имеются установки и в балтийском регионе, в Дании, Голландии.

Россия пока отстает в этом вопросе, за прошедшее десятилетие в эксплуатацию сдан едва ли десяток ВЭС. Причина такого отставания кроется в большом развитии гидроэнергетики и отсутствии должных условий для эксплуатации промышленных ветроэнергетических станций. Тем не менее, отмечается рост производства небольших установок, способных обеспечивать энергией отдельные усадьбы.

Устройство, принцип работы, преимущества и недостатки ветряных электростанций

к меню ↑

1.12 Факты и заблуждения

Малое распространение ветроэнергетических установок и отсутствие опыта общения с ними породили массу заблуждений относительно свойств и воздействия ВЭС на организм человека. Так, широко распространено мнение о необычайно высоком уровне шума, производимого работающим ветрогенератором. Действительно, определенный шум имеется, но его уровень гораздо ниже, чем принято считать. Так, шум от промышленных моделей на расстоянии 200-300 м воспринимается на слух так же, как звук от работающего бытового холодильника.

Другая проблема, которую необоснованно раздувают несведущие люди — создание непреодолимых помех радио и телевизионным сигналам. Этот вопрос был решен раньше, чем о нем узнали пользователи — каждый мощный промышленный ветряк снабжен качественным фильтром радиопомех, способным полностью исключить влияние устройства на эфир.

Люди, живущие поблизости от турбин, будут постоянно находиться в зоне мерцания тени. Это термин, обозначающий некомфортное ощущение от мигающих световых проявлений. Вращающиеся лопасти создают такой эффект, но его значение сильно преувеличено. Даже самые чувствительные люди всегда могут попросту отвернуться от турбины, если случилось оказаться поблизости от нее.

Существуют и другие, надуманные и вполне реально существующие факты, касающиеся работы ВЭС, их воздействия на организм человека и окружающую природу. Част из них является обычными слухами, другая часть настолько преувеличена, что не заслуживает даже обсуждения. Ветроэнергетика — полноценная отрасль, способная решать вопросы энергообеспечения как в солидных масштабах, так и в пределах маленького дачного домика.

к меню ↑

1.13 Важные условия для беспрерывной работы ветрогенератора

Какой бы регион ни был, сила ветра не может быть величиной постоянной: она меняется как по направлению, так и по величине. Обязательно будет возникать период штиля. Кроме того, в течение суток потребление электроэнергии разное и не может быть постоянным. Эти факторы обусловливают сложность конструкции ветряка и потребность его в аккумуляторах и инверторе.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

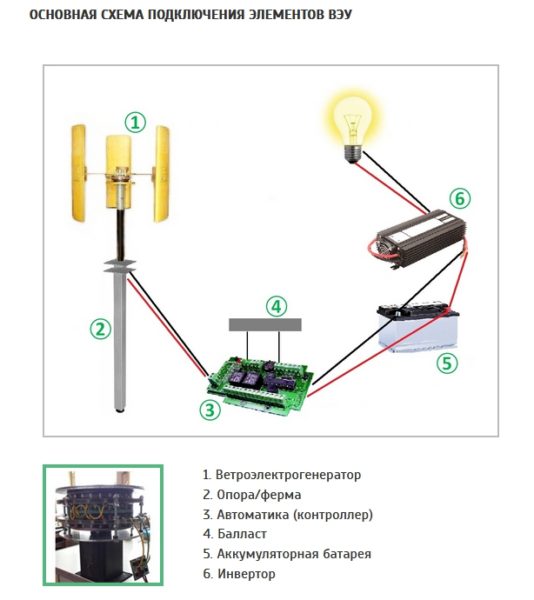

Подробная схема подключения ветрогенератора, прямое соединение ветряка с аккумулятором

Прибор производит энергию небольшими партиями, а батарея аккумулирует ее, чтобы потребители могли использовать ее, когда им это потребуется. Не стоит устанавливать ветряк без дополнительных узлов, но тогда вы можете остаться без энергии в периоды штиля.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Если же вы все же хотите установить ветрогенератор без дополнительных узлов,то лучше выбирайте небольшие модели. Маленького ветрячка у крыши дома вам вполне хватит

Нужно также помнить об устройствах для защиты и автономной работы ветроэлектрогенератора. От этого зависит непрерывное снабжение энергией дома.

  1. Все установки обязательно оснащаются защитой от молнии: это необходимо, потому что ветряк – высокая конструкция, сделанная из проводящих ток материалов.
  2. Обязательно необходимо укомплектовать прибор защитой от обледенения – это позволит избежать наледи на лопасти турбины в холодное время года.
  3. Необходимо оборудовать установку системой пожаротушения. Это позволит быстро локализовать очаг возгорания, причин которому может быть несколько: утечка масла, короткое замыкание, попадание молнии.
  4. Для того чтобы создать исправную работу ветряка при разных порывах ветра, применяют автоматическую систему торможения. Ветер с большой скоростью способен вывести из строя редуктор и сам генератор, поэтому без тормоза просто не обойтись.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

к меню ↑

1.14 Есть ли выгода в использовании?

Многие остерегаются приобретать ветрогенератор, считая, что в их районе низкий ветропотенциал. Прочитав отзывы людей, которые покупали и устанавливали данную систему лет 5 назад, у большинства возникает боязнь напрасно потратить большие деньги, при этом не получить желаемой отдачи. Но тогда эти агрегаты в доступной ценовой категории были менее качественными и надежными, чем теперь.
Благодаря современным технологиям развитие альтернативной энергетики отечественными производителями достигло неплохих результатов. Можно с уверенностью сказать, что они стали более мощными, надежными, имеют сравнительно невысокую стоимость. Если предоставить человеку, установившему 4 года назад китайский ветрогенератор мощностью 1,5 кВт, продукцию отечественного производителя мощностью 3 кВт, он уже не был бы разочарован.

Для широкого использования энергии ветра существует два препятствия: непостоянство его направления и силы, а также необходимость аккумулирования энергии при отсутствии ветра или малой его мощности. Прежде всего, видимо, надо рассматривать ветрогенератор как один из путей получения дополнительной энергии, позволяющей сократить расход органического топлива.

Выгодно или нет использовать ветрогенератор во многом, конечно, зависит от КПД оборудования. Затраты средств, времени, сил для подключения следует рассчитывать каждому индивидуально.

к меню ↑

1.15 И что мы будем иметь?

Законный вопрос. Переходим к конкретике. Допустим, что при ветре 10 м/сек ваш ветрогенератор имеет мощность 10 киловатт. Мачта высотой 10 метров, 8 аккумуляторных батарей, один инвертор на 6 киловатт. Стоимость такой электростанции – чуть меньше полумиллиона рублей.

Такой расклад возможностей установки, её цены и отдачи, конечно же, приблизительный, но близкий к реальным расценкам. И любой из нас может эти цифры изменять в ту, или в другую сторону. Например, вы сами можете решать, уменьшить или увеличить высоту мачты, количество лопастей на ветряке, мощность генератора, емкость аккумуляторов и так далее. В зависимости от уменьшения или увеличения мощности зависит и общая цена установки.

Те показатели ветрогенератора, которые приведены в первом абзаце, показывают на его способность снабжать электроэнергией и горячей водой среднее фермерское хозяйство. Если его месячная производительность достигает 1500 квт/час, то этого будет достаточно, чтобы обеспечить электроэнергией дом до 6 человек проживания, плюс работу всех коммунальных агрегатов (насосов, водонагревателей, стиральных машин, электрочайников, телевизоров).

Если вас и такие возможности не устраивают, и вы бы хотели работать ещё и сварочным аппаратом на дармовой электроэнергии, то достаточно заменить инвертор на 18 киловатт.

к меню ↑

1.16 Какой ветряк лучше: горизонтальный или вертикальный?

ВЭУ разделяются на типы по направлению оси вращения — горизонтальные и вертикальные. Горизонтальные (крыльчатые) располагают вертикальными лопастями, которые крепятся к мачте на горизонтальной оси. Такие ветрогенераторы занимают около 90% рынка; их легко отыскать в любом каталоге. Популярность крыльчатых ветряков обуславливается их высоким КПД, простым управлением, высокой устойчивостью к ураганам и демократичной стоимостью. Их можно устанавливать на любой высоте и не бояться поломки даже во время шторма.

Вертикальные ветряки (карусельчатые) получили свое название из-за вертикальной оси вращения ротора. Они отличаются легким монтажом и стабильной работой даже при малом ветре. Карусельчатые ветрогенераторы малошумны и компактны, из-за чего их часто устанавливают для домашнего использования. Минус таких ВЭУ — меньшая эффективность (в сравнении с крыльчатыми). Вертикальный ветряк нельзя поставить на высокой мачте из-за особенностей конструкции, поэтому они хорошо работают только в ветреной местности.

Горизонтальные ВЭУ более эффективны: половина работы их лопастей происходит за счет сопротивления противоположному движению ветра. Вертикальные же ветрогенераторы из-за смены направления ветра теряют свою мощность. Горизонтальные требуют меньше места и меньших затрат, они эффективны и мощны. Низкий уровень шума делает вертикальные ВЭУ привлекательным приобретением, однако они будут целесообразной покупкой только для тех домов, которые не требуют большого количества электроэнергии и располагают накопительными аккумуляторами на случай безветренной погоды.

Для малых нужд целесообразно купить мини ветрогенератор. Эти устройства располагают мощностью до 1 кВт и используются для автономного питания системы подачи воды, небольших сельскохозяйственных ферм и снижения нагрузки на общую сеть. Такие ВЭУ часто используют на дачах для питания кухонных приборов: мини-плит, микроволновок, чайников, светильников.

к меню ↑

1.17 Выбор ветрогенератора по характеристикам мощности

Что касается выбора ветрогенератора, с номинальной мощностью (предположительно – 800 Вт/ч) при скорости ветра 8 м/с, вам лучше не рассчитывать на то, что при ветре 4 м/с установка будет стабильно выдавать 400 Вт/ч. Значение мгновенной мощности ветрового потока, воздействующего на лопасти генератора, пропорционально скорости ветра, возведенной в куб. На практике это означает следующее: если скорость ветра падает в 2 раза, то мощность, генерируемая ветроустановкой, снижается примерно в 8 раз.

Ниже приведена зависимость мощности от ометаемой площади рабочего винта и скорости ветра.

Диаметр ветроколеса, мМощность, кВт, при скорости ветра, м/с45678910
2 0,042 0,083 0,145 0,23 0,345 0,345 0,345
4 0,17 0,33 0,58 0,92 1,38 1,38 1.38
8 0,69 1,34 2,32 3,7 5,5 5,5 5,5
12 1,55 3.03 5,25 8,25 12,4 12,4 12,4
18 3,48 6,6 11,8 18,6 27,8 39,5 54.6
30 9,6 18,9 32,6 51,6 77,3 110,1 151,1

Таблица мощности в зависимости от скорости ветра
Таблица мощности в зависимости от скорости ветра

График мощности ветрогенератора изначально учитывает КПД установки, который выражается в коэффициенте использования энергии ветра (КИЭВ). Средний КИЭВ всех современных электроустановок находится в пределах – от 0,3 до 0,4. Продвигаясь в исследованиях графика мощности, следует рассматривать не сколько номинальные характеристики устройства (данные характеристики можно получить только при ветре 9–10 м/с), сколько показатели, характерные для среднегодовых значений ветра, пригодных конкретно для вашей местности (например, 4–5 м/с). Таким образом можно правильно оценить потенциал того или иного ветрогенератора.

Выбирая устройство по мощности, дополнительно следует учитывать потери на преобразование электроэнергии (из переменного тока в постоянный, а потом обратно – в переменный ток бытовой частоты). Потери выражаются в энергии, которую потребляют во время работы контроллер и инвертор.

к меню ↑

1.18 Система контроля и управления серии WH

Ветряной генератор обладает истемой управления и контроля Siemens для ветроэнергетических установок 3 кВт– 50 кВт состоит из удобного понятного пользователям интерфейса Touch-Screen и позволяет управлять ветряным генератором и комплексом энергетического оборудования в ручном и автоматическом режиме.

Система предназначена для поиска оптимального направления ветра и остановки генератора в нештатных ситуациях: при низкой и критической скорости вращения, в случае перегрева, и.т.д.

Чтобы убедиться, что вся система находится в безопасности, система сброса балластной нагрузки подключена к системе ветрогенератора. Постоянный ток может быть преобразован или отдан непосредственно на аккумуляторные батареи (автономное, внесетевое использование Off-grid) или передатся в общую сеть через инвертор (сетевое, On-grid).

к меню ↑

1.19 Напряжение генератора

Номинальное напряжение на выходе генератора при хорошем раскладе должно соответствовать параметрам ваших аккумуляторных батарей. К примеру, для двух последовательно соединенных аккумуляторов (12 В) будет соответствовать ветрогенератор номиналом 24В. Для четырех таких аккумуляторов (также соединенных последовательно) подойдет ветряк номиналом 48 В и т. д.

Некоторые современные контроллеры способны компенсировать большое различие между выходным напряжением ветрогенератора и номиналом аккумуляторов. Дополнительных устройства, входящих в комплект домашней электростанции, имеют свои особенности, котрые, если вы взялись за это дело, вам будет не лишним изучить самостоятельно.

В данной же статье мы ознакомили вас с ключевыми параметрами, которые следует брать во внимание, выбирая установку для домашней электростанции самостоятельно. Проявляя мудрость, лучше учиться следует на чужих ошибках. Нам же ничто не мешает использовать это правило применительно к чужим успехам.

Ветряные мельницы для электричества, ветряк
Ветряные мельницы для электричества, ветрякВетряные мельницы для электричества, ветряк
Ветряные мельницы для электричества, ветряк

к меню ↑

1.20 Правила размещения

При монтаже устройства необходимо учесть следующий ряд требований:

  • Вблизи генератора не должно располагаться сооружений, кустов, деревьев и прочих препятствий на пути свободного прохождения ветровых потоков.
  • Чтобы шум и помехи от работы не оказывали негативного влияния на окружающих, ветряки для дома лучше располагать минимум на 30 метров вдали от жилища.
  • Во избежание возникновения ослабления ветровых потоков устанавливать механизм лучше на 2-3 метра выше окружающих преград, даже если они находятся на расстоянии до 200 метров.

к меню ↑

2 Как выбрать

Для того, чтобы выбрать ветровую электростанцию необходимо руководствоватьсякритериями выбора сформулированными выше.

к меню ↑

2.1 1.Электрическая мощность.

При выборе установки по этому критерию необходимо определиться в каком качестве будет работать ветровой генератор в системе электроснабжения объекта (дом, дача, промышленное или сельскохозяйственное назначение).

  • Это может быть источник аварийного питания, когда к сети генератора будет подключено аварийное освещение и устройства теплоснабжения или водоснабжения, останов которых может привести к аварийной ситуации.
  • Основной источник электрической энергии в системе электроснабжения объекта.
  • Источник электроснабжения части потребителей (работа параллельно с традиционной сетью электроснабжения).

Определив мощность подключаемых к ветровой электростанции объектов – определяется мощность установки, с учетом коэффициента запаса и возможности развития.

Выбор ветрогенератора

к меню ↑

2.2 2.Способность установки обеспечивать потребителей электрической энергией в заданный период.

Этот показатель также важен, т. к. он характеризует все элементы системы электроснабжения, их способность вырабатывать, преобразовывать, накапливать и передавать для использования количество электрической энергии в заданный интервал времени.

к меню ↑

2.3 3.Скорость воздушных потоков обеспечивающих нормальную работу установки.

Этот показатель тоже является основополагающим при выборе модели и ее способности работать в каждом выбранном регионе, где предстоит выполнить монтаж.

Для того чтобы правильно подобрать ветровую электростанцию, в отношении этогокритерия, необходимо изучить ветровые нагрузки в предполагаемом месте монтажа станции и сравнить их с техническими параметрами выбранной модели.

к меню ↑

2.4 4.Условия эксплуатации.

Данный критерий важен, но не является основополагающим при выборе оборудования.

к меню ↑

2.5 5.Срок эксплуатации.

Этот показатель дает возможность потенциальному потребителю рассчитать период окупаемости электростанции и время, которое приобретенная установка будет приносить прибыль, без дополнительных капитальных затрат.

к меню ↑

2.6 6.Стоимость комплекта оборудования.

Цена на отечественные и зарубежные аналоги ветровых электростанций несколько различается, но при желании всегда есть возможность выбрать тот агрегат, который будет соответствовать этому критерию выбора.

к меню ↑

3 Изготовление и монтаж ветряка своими руками

Создать полноценно функционирующий ветрогенератор для частного дома своими руками нелегко. Каждая из частей конструкции должна выполнять свою определенную функцию. Ветряк способен преобразовывать вращательную энергию в электрическую. Если ваша система вырабатывает стабильный ток, то ее нужно подключать к аккумуляторам.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Пример изготовления турбины

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Изготовление ротора вертикального ветрогенератора

Можно не применять батареи для аккумуляции энергии, но при их наличии работа будет стабильной. Обязательной частью является инвертор, который преобразует энергию в нужное напряжение 220В. Необходимо сделать небольшой флюгер с поворотным механизмом. Пропеллер крепят на мачту, потому что на высоте больше возможностей найти воздушные потоки. Опора должна быть надежной и выдерживать нагрузку от ветра.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Как соединять катушки статора

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Схема многолопастного ротора

Необходимо найти и приобрести неодимовый генератор, который позволит снимать энергию ветра. Винт может быть как парусным, так и роторным. Чтобы собрать все и установить на опору, нужно сделать бетонное основание, которое будет надежно ее держать. Используя растяжки, нужно зафиксировать мачту в вертикальном положении.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Один из вариантов подготовки каркаса из шин к заливке бетона

Чтобы установка служила вам длительное время, нужно проводить техническое обслуживание и своевременно заменять износившиеся части.

Ветрогенератор для дома - минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Ветрогенератор с трехлопастным горизонтальным ротором

к меню ↑

3.1 Необходимые материалы и инструменты

Для создания декоративной ветряной мельницы лучше всего использовать традиционные материалы:

  • брус,
  • доски,
  • обточенные бревна,
  • гвозди,
  • саморезы.

Кроме того, в зависимости от размеров и назначения мельницы могут понадобиться материалы для создания фундамента:

  • цемент,
  • песок,
  • арматурный пруток.

Не менее важно иметь необходимые инструменты:

  • электропила,
  • электрорубанок,
  • ручная ножовка,
  • стамеска, долото,
  • пассатижи,
  • молоток,
  • электродрель с набором сверл,
  • линейка, рулетка.

В зависимости от проекта сооружения, могут быть привлечены и другие инструменты или приспособления, если в них возникнет необходимость.

к меню ↑

3.2 Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

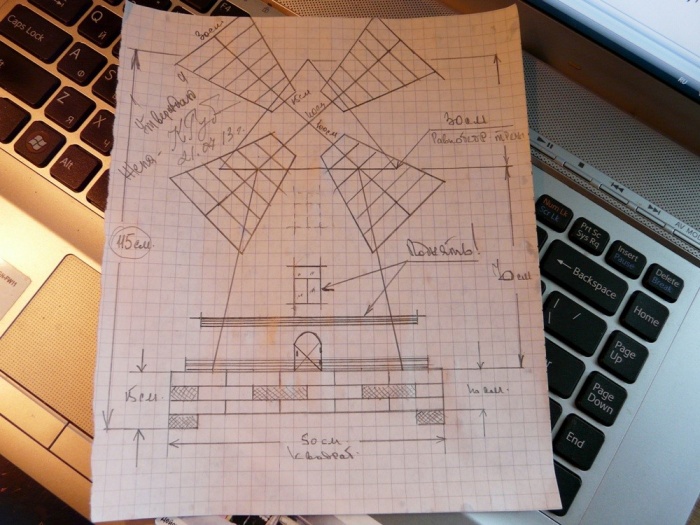

  1. Нарисуйте эскиз макета.
  2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
  3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

к меню ↑

3.3 Выбираем тип стен и кровлю

Возведение стен и крыши мельницы ведется в точном соответствии с рабочими чертежами, выполненными заблаговременно в самом начале. Возможны разные варианты:

  • постройка стен из обточенных бревен. Выполняется при создании большой мельницы, предназначенной для выполнения определенных хозяйственных функций.
  • возведение стен из бруса. Этот способ несколько проще, так как подгонка бруса намного проще, чем бревен. Величина мельницы при этом также достаточно большая.
  • создание каркаса с последующей обшивкой досками. Такое строительство подойдет для мельницы меньших размеров.

Рассмотренные варианты подразумевают строительство сооружения непосредственно на месте. Могут быть варианты, когда все сооружение собирается в одном месте, например, в гараже или в мастерской, и устанавливается уже готовым на предназначенное место. Такой подход может быть использован при создании небольших декоративных мельниц, которые можно переносить в пределах участка.

Строительство стен завершается с началом создания крыши. Традиционно делается двух- или четырехскатная конструкция. В качестве кровельного материала используется какое-либо из старинных, традиционных кровельных покрытий — черепица, дранка и т.п.

Древесина — неустойчивый к воздействию атмосферной влаги и дождей материал. Готовое строение необходимо защитить от воды, нанеся слой лака или олифы. Оптимальным вариантом будет предварительная пропитка антисептиком и антипиреном для защиты стен от насекомых или огня.

к меню ↑

3.4 Особенности постройки функциональной мельницы

Если ветряк будет выполнять полезную работу, то он устроен довольно сложным образом. Конструкция состоит из вращающегося ротора, передающего движение на генератор, с которого полученное напряжение передается на аккумулятор и инвертор. Это — самая сложная схема подключения ветрогенератора, могут быть варианты и попроще. Но все они объединены одним признаком: вал ротора соединяется с определенным механизмом.

Такое обстоятельство вынуждает подходить к постройке с другой стороны:

  • сначала монтируется рабочий механизм;
  • вокруг него строятся стены или защитный короб с возможностью доступа к оборудованию для ремонта или обслуживания.

В таких ситуациях строительство ведется так, чтобы стены и крыша мельницы не препятствовали вращению крыльев или не перекрывали доступ к механике. В остальном работы ведутся подобным образом с использованием тех же материалов и инструментов.

к меню ↑

3.5 Фундамент

Первые шаги, которые понадобится выполнить на начальном этапе, это — подготовка площадки под строительство. Если сооружение запланировано достаточно крупное, например, под мельницу надо задекорировать хранилище для инструментов, инвентаря, инженерных устройств, то потребуется устройство фундамента.

Самым простым способом заливки фундамента будет создание ленточного типа основания. Для этого по периметру будущих стен выкапывается ров, внутрь которого устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Фундамент выдерживается нужное время для достаточной кристаллизации бетона, после чего можно вести дальнейшие работы.

Примечание: для небольших декоративных сооружений фундамент не требуется, достаточно немного приподнять их над уровнем земли, чтобы исключить контакт с грунтовыми водами.

к меню ↑

3.6 Основная схема подключения элементов ВЭУ

к меню ↑

3.7 Срок окупаемости и расчет экономии

Для вашей индивидуальной ветровой установки этот срок – НИКОГДА.

Стоимость ветряка, мачты и доп.оборудования для 2-х киловаттных качественных моделей будет доходить в среднем до 200 тыс. рублей. Производительность таких установок – от 100 до 200квт в месяц, не более. И это при хороших погодных условиях.

Даже осадки снижают мощность ветряков. Дождь на 20%, снег – на 30%.

Вот и получается вся ваша экономия – это 500 рублей. За 12 месяцев непрерывной работы, набежит уже чуть больше – 6 тысяч.

Но если вспомнить начальные траты в 200тыс., то вернете вы их через тридцать два года!

И все это без учета эксплуатационных затрат. А если прикинуть, что средний срок службы хорошего ветряка – около 20лет, то получается, что он окончательно и безвозвратно поломается еще до того, как выйдет на окупаемость.

При этом, 2-х киловаттный агрегат не будет закрывать на 100% ваши потребности. Максимум на треть! Если захотите целиком все подключить от него, то берите 10-ти киловаттную модель, не меньше. Срок окупаемости от этого не изменится.

Но тут уже будут совсем другие габариты и масса.

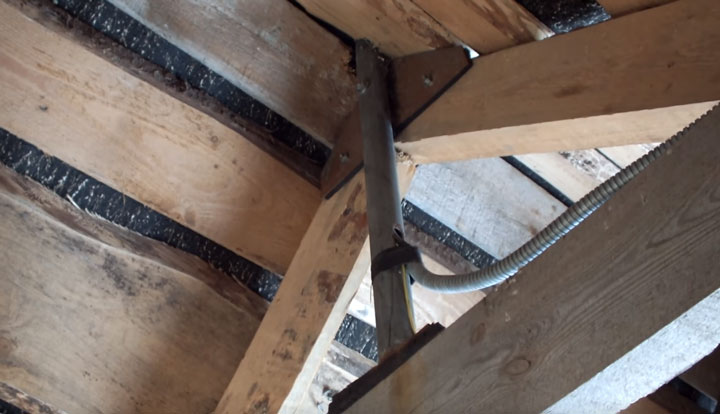

И закрепить его просто так на трубе через чердак своей крыши, точно не получится.

Однако некоторые все равно убеждены, что из-за бесконечного подорожания электроэнергии, ветрогенератор в один прекрасный момент, по любому станет выгоден.

к меню ↑

3.8 Как установить ветрогенератор: надежная схема мачты для крепления на высоте

Вес рабочего колеса для нормального получения электрической энергии получается довольно приличным. На простой стойке его не установить.

Потребуется создавать прочный бетонный фундамент под металлическую мачту и анкерные болты оттяжек. Иначе вся собранная с большим трудом конструкция может рухнуть в любой неподходящий момент времени.

Падение ветрогенератора

Стойка для ветрогенератора, поднятого на высоту, может быть выполнена:

  1. в виде сборной мачты, собранной из секций с раскосами;
  2. или конусной трубчатой опорой.

Обе схемы потребуют усиления от опрокидывания за счет создания нескольких ярусов оттяжек из тросов, которые необходимы для удержания мачты при шквальных порывах ветра. Их придется надежно крепить к стопорам и анкерам.

Из личного неудачного опыта: во время пользования аналоговым телевидением у меня работала антенна «Паутинка» с диаметром обруча 2м. Она располагалась на высоте 8 метров, была закреплена на деревянном шесте с двумя уровнями оттяжек. Шквальные порывы ветра ее раскачали так, что стойка развалилась.

Современное цифровое телевидение, к счастью, требует использования антенн значительно меньших размеров. Их не только просто делать своими руками, но и крепить не так уж сложно.

Сразу обратите внимание на создание прочной, безаварийной конструкции. Иначе просто повторите печальный опыт работников «ЯнтарьЭнерго», у которых во время шторма произошла авария: многотонная мачта рухнула, а осколки от лопастей разлетелись по всей округе.

Авария ветрогенератора

Устройство мачты потребует расчета количества материалов, необходимых для создания сооружения из стального уголка различного сечения. Форма и габариты выбираются по местным условиям.

Устройство мачты

Ее делают из трех или четырех вертикальных стоек. Каждая из них снизу монтируется на упор. Вверху мачты создается площадка для установки ветряка.

Поскольку длина уголков ограничена, то мачту собирают из нескольких секций. Жесткость общему креплению придают боковые ребра, крепящиеся через раскосы.

Обязательным элементом фундамента являются закладные металлические элементы. Они будут использоваться для крепежа деталей. Придется позаботиться о сварке и соединительных болтах.

Телескопическую конструкцию из стальных труб соответствующего профиля собрать проще, но ее следует более тщательно рассчитать на прочность. Изгибающий момент, создаваемый тяжелой верхушкой при штормовом ветре не должен превысить критического значения.

При этом возникнут сложности с профилактическим обслуживанием, осмотром и ремонтом собранной воздушной электростанции. Если по мачте можно подняться на высоту как по лестнице, то по трубе это сделать проблематично. Да и работать наверху очень опасно.

Поэтому сразу необходимо продумать вариант безопасного опускания оборудования на землю и доступного способа его подъема. Это позволяет выполнить одна из двух схем с:

  1. Поворотной осью на основной опоре.
  2. Упорным рычагом на нижней части опорной стойки.

В первом случае создается прочный фундамент для установки основной опоры. На ее оси вращения крепится сваренная трубная конструкция с ветряком и полиспастной системой на стальных тросах.

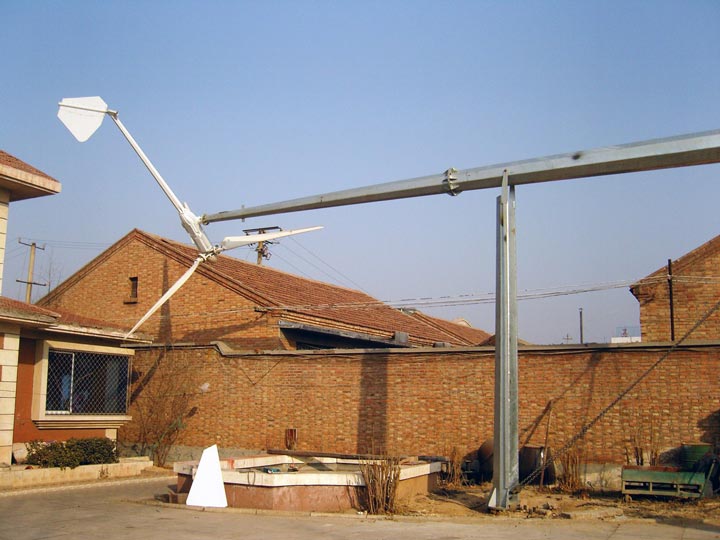

Поворотная опора

Снизу трубы расположен противовес, облегчающий работу по подъему и опусканию с помощью ручной лебедки.

На картинке не показаны страховочные тросы поясов оттяжек. Они просто свисают со своих креплений вниз на землю при подъеме и опускании мачты, а к стационарным забетонированным кольям крепятся для постоянной работы.

Схема установки и опускания ветряка по второму варианту приведена ниже.

Схема установки

Мачту и расположенный под прямым углом к ней упорный рычаг с противовесом, усиленный ребром жесткости, поворачивают в вертикальном направлении лебедкой с полиспастной системой.

Ось вращения созданной конструкции находится в вершине прямого угла и закреплена в направляющих, вмонтированных в фундамент. Троса оттяжек при подъеме или опускании мачты снимают со стационарных креплений на земле. Они могут использоваться в качестве страховочных фал.

к меню ↑

3.9 Аккумуляторы для ветрогенератора: еще одна проблема для владельца дома

Одна из затратных задач ветряной или солнечной электростанции — вопрос хранения электрической энергии, которую решают только аккумуляторы. Их придется покупать и обновлять, а стоимость — довольно высокая.

Для их выбора необходимо знать рабочие характеристики: напряжение и емкость. Обычно применяются составные батареи из АКБ на 12 V, а количество ампер-часов в каждом конкретном случае стоит определить опытным путем, исходя из мощности потребителей, времени их работы.

Выбирать аккумуляторы для ветрогенератора придется из довольно широкого ассортимента. Ограничусь не полным обзором, а только четырьмя
популярными типами кислотных АКБ:

  1. обычные стартерный автомобильные;
  2. AGM типа;
  3. гелевые;
  4. панцирные.

Продавцы не рекомендуют приобретать для ветростанций стартерные аккумуляторы потому, что они созданы для работы в критических условиях эксплуатации автомобиля:

  • при хранении на морозе должны выдерживать огромные токи стартера, которые создаются при раскрутке холодного двигателя;
  • во время езды подвергаются вибрациям и тряске;
  • подзарядка происходит в буферном режиме от генератора
    при движении авто с различными оборотами двигателя.

При этом:

  • обслуживаемые АКБ, требующие периодического уровня электролита и доливки дистиллированной воды, созданы для выдерживания 100 циклов разряд/заряд;
  • не обслуживаемые — имеют более сложную конструкцию и количество циклов 200.

Стартерные аккумуляторы

Однако АКБ ветрогенератора при эксплуатации внутри дома:

  • обычно помещаются в подвальном помещении, где температура, круглогодично поддерживаемая на уровне +5÷+10 градусов, является оптимальной;
  • не подвергаются тряскам и вибрациям, стационарно
    установлены в неподвижном состоянии;
  • не получают экстремальные нагрузки при стартерном запуске, а при включении бытовых приборов через инвертор работают в щадящем режиме;
  • заряжаются от генератора небольшими токами, которые благоприятно действуют на режим десульфатации пластин.

Все это является самыми выгодными условиями для их эксплуатации. Поэтому этот вариант предлагаю взять на заметку тем, кому не лень периодически контролировать напряжение на банках и следить за уровнем
электролита в них.

AGM аккумуляторы более сложные по устройству. У них такие же пластины, но кислотой пропитаны стеклянные маты, работающие одновременно диэлектрическим слоем. Их цикл разряда/заряда — 250÷400. Перезаряд опасен.

AGM аккумулятор

Голевые АКБ тоже создаются необслуживаемой конструкцией с герметичным корпусом и загущенным до состояния геля электролитом. Они очень не любят перезаряд, но более стойки к глубокому разряду. Число расчетных циклов —350.

Гелевый аккумулятор

Панцирные аккумуляторы относятся к самым современным разработкам. Их электродные пластины защищены полимерами от воздействия кислоты. Диапазон циклов эксплуатации: 900÷1500.

Панцирные аккумуляторы

Все эти четыре типа АКБ значительно отличаются по цене и условиям эксплуатации. Если взять во внимание рекомендации продавцов, то придется выложить довольно приличную сумму денег.

Однако я вам рекомендую предварительно послушать полезные советы, которые дает в своем видеоролике «Как выбрать аккумуляторы для ВЭС и солнечной станции» все тот же владелец «Солнечные батареи».

У него на этот счет свое, противоположное мнение. Как вы отнесетесь к нему — ваше личное дело. Однако, знать информацию из противоположных источников и выбрать из нее наиболее подходящий вариант: оптимальное решение для думающего человека.



к меню ↑

4 Какие нужны документы и разрешения для установки ветрогенератора?

Импортируемые ветроустановки не подлежат сертификации. Вы можете без проблем установить на своей территории для себя ветрогенератор мощностью до 75 кВт и высотой до 30 метров для личного некоммерческого использования. Для этого не нужны никакие документы, справки или разрешения.

к меню ↑

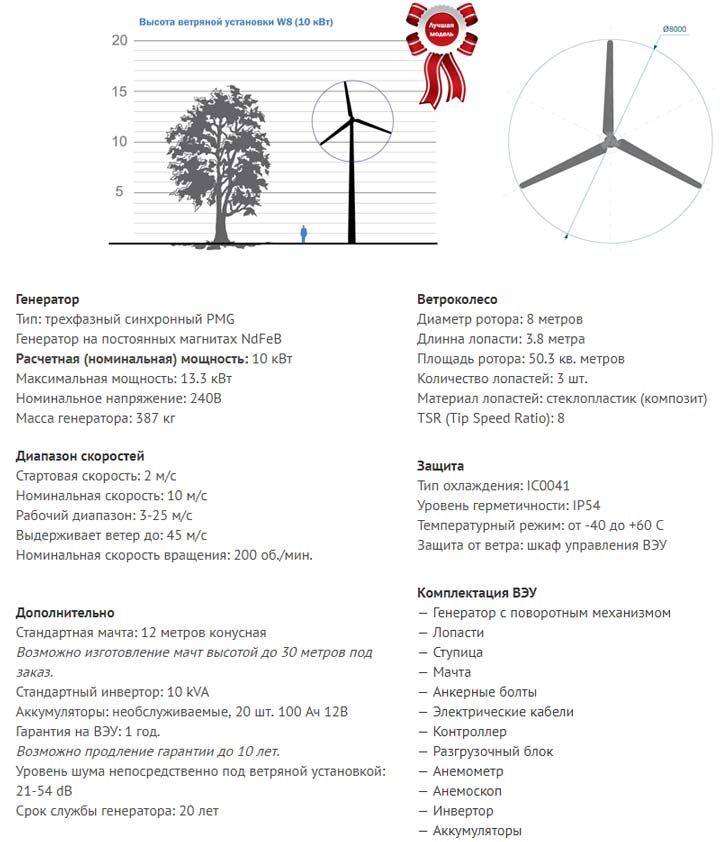

5 Технические параметры ветрогенераторов для дома

Электрогенератор имеет коэффициент полезного действия от 15 до 100 % в зависимости от местности, в которой он устанавливается. Мощность ветряка для дома составляет от 1000 до 10000 кВ. Технические характеристики ветряной электростанции зависят от ее модели.

Независимо от типа ветряка принцип его работы заключается в раскручивании лопастей ветрогенератора потоками ветра. При вращении подвижной части оно подается на ветрогенератор, что предоставляет возможность образования электропотока системой. Он производит зарядку установленных и подключенных к инверторам аккумуляторов. Инверторы обеспечивают преобразование полученного тока в напряжение электросети.

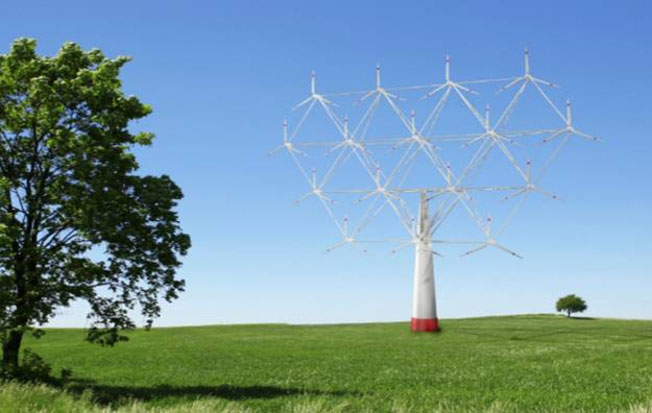

Ветровая станция — экологически чистое устройство

К сведению! В соответствии с функциональностью ветровые станции бывают мобильными и стационарными. ВЭС является экологически чистой и безвредной методикой получения электрической энергии.

к меню ↑

6 Целесообразность покупки для дома

Как видим, ветровой генератор – достаточно дорогое удовольствие. Его стоит устанавливать только в том случае
, когда:

  • имеется подходящая местность;
  • в регионе преобладают сильные ветра;
  • нет другого альтернативного источника электричества.

В других случаях ветряные электростанции не дадут желаемого результата, став лишней тратой немалых денег. Наиболее оптимальным считается вариант комплиментации генераторов. К примеру, их использование является единственным источником энергии в регионе, а продолжительность ветренных дней минимальна. Для этого используют дизельные или бензиновые генераторы в качестве основного источника электричества, а ветряными пользуются только тогда, когда это позволяет стихия (в качестве переменного источника питания). Солнечные батареи также идеальны для тандема получения электричества альтернативным способом.

Также ветрогенераторам можно выделить определенную роль, к примеру, выполнять функцию отопления. Накопленная незначительная мощность вполне способна нагреть батареи, экономя при этом деньги.

к меню ↑

7 Немного о стоимости

Ветрогенератор для дома
Цена оборудования напрямую зависит от его типа, мощности и страны производства. Несколько примеров самых популярных моделей с мощьностью:

  • Exmork (производство Китай) – 280 000 руб.
  • ВЭУ-5000-7-3 (российское производство) – 282 000 руб.
  • WH16.5-50000W (Германия) – 1 500 000 руб.
  • EDS-GROUP FALCON EURO  (с вертикальной осью) – 350 000 руб.

Источники


  • https://ekobatarei.ru/energia/vetryanye-melnicy-dlya-ehlektrichestva
  • https://math-nttt.ru/novosti/princip-raboty-vetrovoj-elektrostancii.html
  • https://Energo.house/veter/vetryanye-elektrostantsii.html
  • https://BusinessMan.ru/new-elektrostancii-vetryanye-planirovanie-i-tipy-vetryanyx-elektrostancij.html
  • https://stroy-podskazka.ru/generatory/vetrogenerator/
  • https://altenergiya.ru/veter/vetroenergetika-plyusy-i-minusy.html
  • https://MasterpoToku.ru/full/vetrogenerator-dla-doma-minusy-i-minusy-rasklad-po-cenam-i-kilovattam-cena-za-1kvt-ot-vetraka.html
  • https://alter220.ru/veter/vetrovye-elektrostantsii.html
  • https://tehsistemy.ru/vetryanye-elektrostantsii-printsip-raboty-plyusy-minusy/
  • https://vremya-stroiki.net/vetrogenerator-dlya-doma/
  • https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/
  • https://oboiman.ru/teplo/vetrogenerator-dla-castnogo-doma-princip-raboty-vidy-ceny-i-proizvoditeli.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
