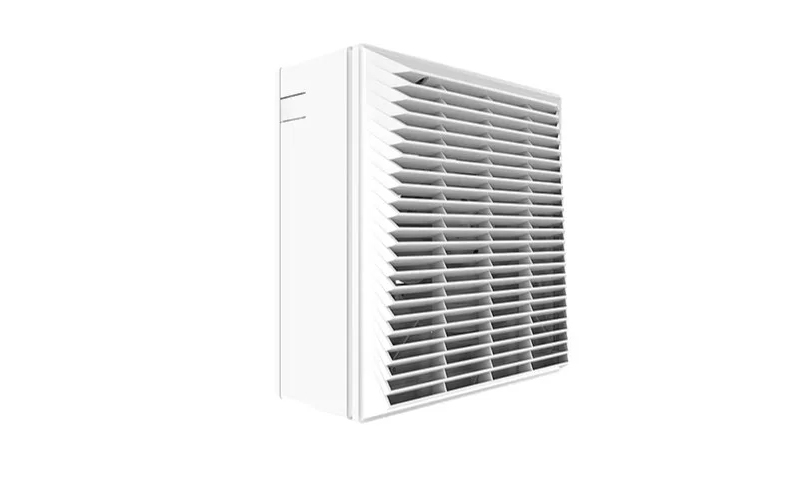

    2. O’Erre Smart 15/6 M – пять режимов
    3. Elicent VITRO 6/150 PA – автоматические жалюзи
    4. Systemair BF-W 230A Window fan – монтаж на окне или стене
    5. Vortice Vario 230/9″ AR – полный функционал
    6. Soler & Palau HV-230 RC – дистанционное управление
    7. «Вентс 125 МАО 1Т»
    8. «Домовент ОК 150»
  10. Как установить и подключить?
    1. Установка оконного вентилятора
  11. Рекомендуемые места для обслуживания
  12. Рекомендации по установке
  13. Советы

1 Особенности

Оконный вентилятор – это компактное устройство, имеющее небольшой вес. Оно фиксируется в оконном проеме и служит средством улучшения циркуляции воздуха. В зависимости от мощности и прочих технических характеристик, с помощью данного устройства можно организовать как полноценную вентиляцию всего помещения, так и систему проветривания в отдельных застойных зонах.

Мощности подобных вентиляторов достаточно для проветривания комнат в квартире или доме, небольших офисов, торговых помещений. Для вентиляции производственных объектов они обычно не подходят, там используются более мощные приточные системы.

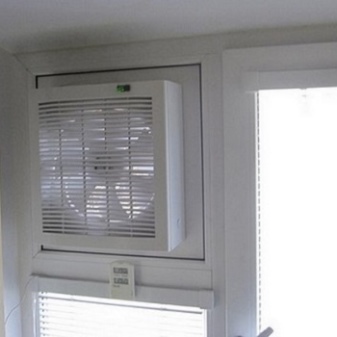

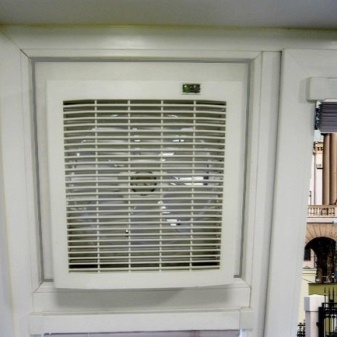

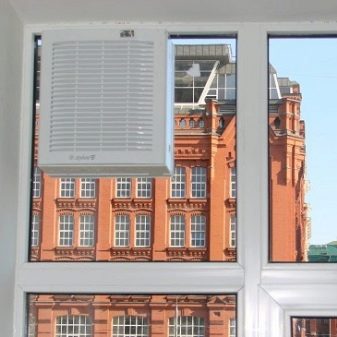

Вентилятор может крепиться поверх окна или заменять его часть, что обусловлено малым весом конструкции. Как правило, он закрывается жалюзи или шторами, которые поднимаются (раздвигаются) лишь во время работы устройства. В остальное время оно обычно незаметно.


Наличие вентилятора позволяет быстро освежить помещение, не прибегая к открыванию окна. Это оберегает людей от холодного или горячего (в летний зной) воздуха, уличного шума.

Как и при проветривании посредством открывания окна, вентилятор обеспечивает проникновение свежего воздуха в помещение, но при этом показатели теплопотерь уменьшаются на 50%. Использование вентилятора более гигиенично по сравнению с открыванием форточки – владельцы защищены от проникновения в комнату пыли, мусора, насекомых.

Вентилятор работает практически бесшумно, что также является преимуществом. Наконец, устройство является универсальным и подходит для установки на металлопрофильные, пластиковые и деревянные окна.

Продолжительность срока службы таких изделий составляет 10-15 лет. Многообразие видов и возможность выбора вентилятора любых габаритов и мощности значительно расширяет сферу применения устройств и обуславливает их растущую востребованность.



Среди преимуществ выделяются:

  • обеспечение воздухообмена в помещении, замена громоздкой вентиляционной системы;
  • компактность размеров, неприметность на окне;
  • экономный расход электроэнергии;
  • возможность регулировки работы;
  • высокий показатель КПД при правильном расчете мощности устройства в соответствии с площадью помещения;
  • ценовая доступность в сравнении с оборудованием эффективной вентиляционной системы или использованием кондиционеров;
  • возможность функционирования при любых погодных условиях (в отличии, например, от сплит-систем, эксплуатация которых в зимнюю стужу недопустима);
  • защита от попадания в помещение пыли, осадков;
  • простота установки (с этим справится даже непрофессионал) и эксплуатации.

Среди минусов обычно отмечают:

  • необходимость менять конструкцию окна, что может негативно сказаться на прочности профилей и геометрии стеклопакета;
  • шум при функционировании (хоть и небольшой);
  • невозможность полностью избежать теплопотерь через вентилятор при отсутствии дополнительных утеплителей;
  • риск повреждения и нарушения герметичности при несоблюдении правил монтажа или использовании слишком тонкого стекла.




к меню ↑

2 Технические характеристики

Мощность бытового вентилятора, устанавливаемого на окно, составляет 15-20 Вт. Этих показателей достаточно для качественного воздухообмена и очищения воздуха. При этом небольшая мощность обеспечивает пониженный коэффициент шума при работе устройства.

Скорость работы лопастей подобных агрегатов в среднем равна 3 000 оборотам в минуту. Корпус изделия выполняется из прочных видов пластика, устойчивых к атмосферному воздействию, разнице температур за окном и в помещении. Температурный диапазон эксплуатации вентилятора – от -50° С до +50° С.

Избежать теплопотерь позволяет использование вентиляторов с жалюзи или крышкой. Они применяются при отключении двигателя устройства. Для повышения теплоизоляционных свойств полосы жалюзи оснащаются специальными резиновыми уплотнителями, препятствующими образованию зазоров. При опускании крышки вентиляторы отключаются автоматически.

Такие устройства не имеют обратной тяги и рекомендованы для установки на форточку или вместо нее.




к меню ↑

3 Достоинства и недостатки использования

К плюсам можно отнести такие факторы:

  • не нужно делать отверстие в стене (как потребовалось бы для установки приточной установки/клапана);
  • низкий уровень шума (кухонная вытяжка может шуметь примерно на 50-60 дБ или громче, вентилятор — в среднем около 30 дБ);
  • низкий расход электроэнергии (мощность вытяжки в среднем — от 0.3 кВт, мощность простого оконного вентилятора — около 15-25 Вт);
  • нет необходимости прокладывать воздуховод (как для кухонной вытяжки).

Теперь про минусы:

  1. Вентилятор будет уменьшать видимость из окна и естественное освещение.
  2. Проходящий поток воздуха (если он идет с улицы внутрь) нельзя прогревать, фильтровать или остужать (в отличие от стеновых установок и рекуператоров).
  3. Зимой через неработающий вентилятор в помещение может поступать холодный воздух (даже если модель с крышкой — не факт, что это сильно поможет).
  4. Если в окне нет отверстия/блока под вентилятор — установить его будет очень сложно (а по сути нецелесообразно).
  5. Не каждое стекло выдержит вентилятор. Если поставить его в простое стекло — оно может треснуть (из-за вибрации мотора, особенно если он будет работать на большой скорости).

к меню ↑

4 Виды

Принято различать осевые и центробежные вентиляторы для окон.

  • Первые получили наибольшее распространение ввиду своей эффективности и эргономичности. Движение воздуха в подобных устройствах осуществляется по всей оси электродвигателя. Лопасти при этом образуют круг.
  • Центробежные вентиляторы являются более мощными, но предполагают наличие массивного корпуса, который устанавливается в помещении. Лопасти располагаются по спирали, благодаря чему захватывают больший объем воздуха.
  • Промышленные профессиональные кухни оснащаются диаметральными вентиляторами, называемыми также «беличьей клеткой». Они представляют собой вытянутый цилиндрический корпус, стенками которого являются загнутые внутрь лопасти. Последние захватывают воздух, а встроенный ротор проталкивает его внутрь помещения.

В зависимости от особенностей конструкции и ее функционала, выделяют несколько разновидностей оконных вентиляторов.





к меню ↑

4.1 Вытяжные

Их назначение – удаление загрязненного воздуха, различных запахов. Это позволяет применять подобные варианты в туалетах, на кухнях, в химических лабораториях, мастерских. Приток свежего воздуха обеспечивается посредством открытых окон или поступает из соседних проветриваемых помещений.





к меню ↑

4.2 Приточные

Такие конструкции располагают в жилых и рабочих зонах, в которых нет необходимости выводить загрязненный воздух. Их функция – обеспечение притока свежего воздуха. При этом благодаря повышенному давлению, создаваемому приточным вентилятором, повышается скорость вытяжки воздуха через вентиляционные каналы.

Вентилятор такого типа используется также для охлаждения помещения. Он может заменить собой кондиционер, если речь не идет о ситуации, когда температура за окном является слишком высокой. Тогда вентилятор будет нагнетать горячий воздух, что нецелесообразно.





к меню ↑

4.3 Приточно-вытяжные

Это многофункциональные системы, обеспечивающие одновременную вытяжку загрязненного и приток свежего воздуха. С подобной задачей способен справиться лишь реверсивный вентилятор, оснащенный электродвигателем подходящей мощности. Выполнение функции притока свежего или вытяжки загрязненного воздуха связано с тем или иным направлением движения лопастей. Определить режим работы устройства позволяют специальные индикаторы на его корпусе.

В зависимости от места установки различаются оконные вентиляторы и их разновидность – форточные. Последние отличаются более компактными размерами. Они обычно применяются в пластиковых стеклопакетах.

Отдельно стоит выделить щелевые оконные вентиляторы, монтируемые в профиль окна.

Они оборудуются клапаном, благодаря которому функциональность устройства остается неизменной вне зависимости от атмосферных факторов.



Таким образом, вентиляторы могут иметь дополнительные аксессуары. Среди наиболее распространенных:

  • автоматические или гравитационные жалюзи или крышки (предотвращают теплопотери помещения);
  • обратный клапан, монтируемый на выходе из вентилятора (предназначен для вытяжных конструкций);
  • клапан, позволяющий регулировать количество поступающего воздуха (для приточных и приточно-вытяжных вентиляторов с диафрагмой);
  • защитные решетки (препятствуют проникновению в устройство сора и пыли);
  • система автоматического управления вентилятором (включает блок управления или пульт ДУ);
  • декоративные накладки.



к меню ↑

4.4 Осевые оконные вентиляторы

Как уже упоминалось, таковые имеют простую конструкцию. По сути, они состоят из винта (иначе – лопасти), непосредственно корпуса и двигателя, благодаря которому крутится винт. У данного приспособления есть ось вращения, по ней с помощью лопастей проталкивается воздух в принудительном порядке, создавая мощный поток.

Осевые вентиляторы не изготавливаются по стандарту, а в зависимости от цели использования отличаются диаметром винта (лопасти могут быть от нескольких метров до пары десятков сантиметров). Количество лопастей винта меняется в зависимости от назначения, также может варьироваться и мощность двигателя.

к меню ↑

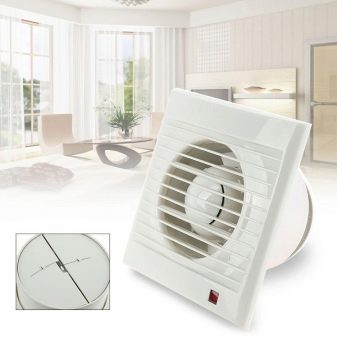

4.5 Бытовые оконные вентиляторы

Таковые имеют ряд преимуществ, на которые стоит обратить внимание: малогабаритны, недорогие, потребляют мало энергии, имеют низкий уровень шума, их установка легче, чем любой другой современной техники.

С помощью оконного бытового вентилятора можно проветривать жилище без потерь тепла и без попадания в комнату грязи и пыли. Кислород в жилой комнате должен полностью обновляться каждые 2 часа, но это правило мало кто выполняет и проветривает так часто. Поэтому бытовой оконный вентилятор, или подобный ему – форточный, обеспечит регулярное поддержание хорошего микроклимата.

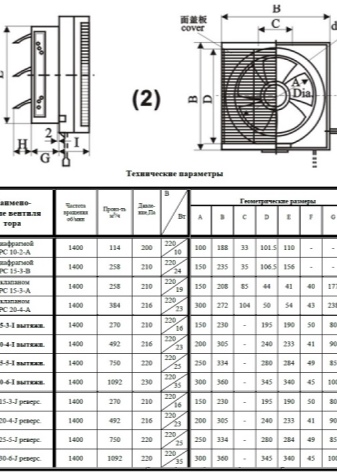

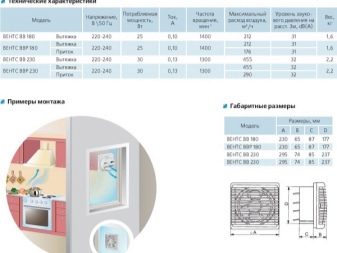

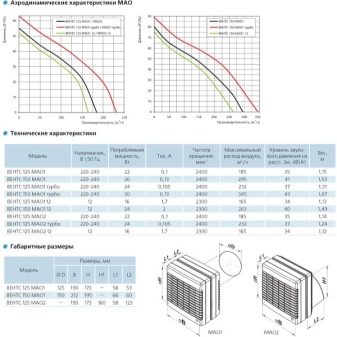

Рис. 7. В паспорте к прибору прописаны характеристики

к меню ↑

4.6 Промышленные оконные вентиляторы

Особенность таковых – большие размеры и применение исключительно для складских помещений, цехов малых и больших производств. В таких местах нет смысла устанавливать кондиционеры, а вот старый добрый вентилятор будет отрабатывать свое. На многих заводах издавна и по сей день главным “спасателем” является вентилятор, который подает кислород и “забирает” едкие запахи с рабочих цехов.

Обычно их установка предусмотрена еще при постройке, и оконные проемы уже сделаны с учетом их установки. Такие агрегаты могут похвастаться большой мощностью, метровыми лопастями, но и немалой шумовой отдачей.

Рис. 8. Размеры промышленных вентиляторов значительно больше бытовых

к меню ↑

5 Вентилятор канальный – классификация по видам

Рассматриваемое вентиляционное оборудование может быть классифицировано по множеству параметров, поэтому, стоит отдельно рассмотреть каждый из них.

к меню ↑

5.1 По сфере применения

В зависимости от области использования, внутренние вентиляторы можно подразделить на бытовые, являющиеся маломощными и применяемыми лишь в домашних условиях, и специальные, которые ориентированы на выполнение строго заданных задач. К последним можно отнести:

  • Термостойкие – такие модели монтируют в производственных помещениях промышленных предприятий, где на перманентной основе устанавливается плюсовая температура выше нормальной. Также возможна их установка в банях и ваннах, над печками и каминами, и в саунах. Главная их задача – быстро вывести из обслуживаемого помещения горячий воздух или пар. Вдобавок, такие модели способны предотвращать возникновение коррозии на стенках и предметах внутри помещений;
  • Пылевые – подобные образцы способны эффективно удалять из обслуживаемого помещения воздух, который насыщен достаточным объемом твердых фрагментов пыли. Как правило, они используются на вредных производствах, которые сопряжены с выбросом  мелкой стружки (деревообработка) или частиц песка (бетонная индустрия);
  • Взрывозащищенные  — эти образцы предназначены для удаления из помещения воздуха, содержащего горючие и взрывоопасные смеси (например, нефтепереработка или мукомольное производство);
  • Дымоудалительные – специальный вид оборудования, относящийся к противопожарному вооружению. Они способны работать в условиях сверхвысоких температур (до +600 градусов по Цельсию) и за короткое время смогут отвести дым из помещения.

ВАЖНО! Все специальные канальные устройства могут располагаться как в круглых, так и прямоугольных воздуховодных системах, но при этом должны учитываться их эксплуатационные характеристики!

к меню ↑

5.2 По конструктивным особенностям

В зависимости от своей конструкции, рассматриваемое оборудование, возможно классифицировать следующим образом:

  • Осевые – такие модели имеют корпус в виде цилиндра с несколькими лепестками лопастей, установленными на оси электродвигателя. Циркуляция воздушных масс происходит вдоль данной оси. Осевые образцы характеризуются малым шумом, издаваемым во время работы, общей легкостью монтажа. Однако, в силу собственной малой мощности, они используются больше в бытовых условиях – в офисах, квартирах, небольших частных домах.
  • Радиальные – воздухоток в них перемещается под установленным углом к оси электромотора, а циркуляция происходит благодаря центробежной силе. Направление перемещения будет зависеть от расположения лопастей. Главный плюс радиальных устройств – их небольшие габариты, малая шумливость и низкий уровень потребления электроэнергии. И все же, из-за особенностей расположения лопастей они не способны обслуживать большие площади.
  • Диагональные – их конструкция предусматривает первоначальное движение воздушной массы по диагонали, которое потом сменяется на радиальное. Характеризуются бесшумной работой и малыми размерами. Однако, в отличие от предыдущих (радиальных) они считаются более эффективными.
  • Центробежные – опять же имеют небольшие габариты, но обладают повышенной мощностью и издают небольшой рабочий шум. Поток движется исключительно за счет тяги.
  • Диаметральные – очень узкоспециализированные модели, применяемые в особых типах воздуховодных магистралей, где передвижение воздуха осуществляется по всему периметру рабочего колеса.

к меню ↑

5.3 По принципу действия

По своему основному функционалу канальные вентиляторы могут быть:

  • Приточными – они направлены исключительно на подачу обновленного воздуха в помещение;
  • Вытяжными – специально работают в целях вывода из помещения отработанного воздуха;
  • Реверсивными – представляют собой комбинацию двух вышеперечисленных, т.е. способных работать как на вытяжку, так и на приток. Режим работы изменяется посредством выставления нужного направления для ротора.

к меню ↑

5.4 По мощности и форме воздуховода

  • По мощности канальные вентиляторы подразделяются попросту на бытовые и промышленные – первые обладают малыми мощностями, а вторые призваны обслуживать большие площади, соответственно, их мощности намного больше.
  • Канальный вентилятор может быть установлен в магистраль с круглым, квадратным и прямоугольным сечением – главное — подобрать модель по габаритам. Также канал воздуховода может быть даже гибким, но в этом случае не стоит рассчитывать на установку экземпляров габаритных и с большой мощностью.

ВАЖНО! Как правило, о возможности установки устройства в тот или иной тип воздуховода говорит его маркировка. К примеру, «ВКК-315» означает, что «вентилятор канальный устанавливается в трубопровод с круглым сечением, диаметр которого составляет 315 миллиметров».

к меню ↑

6 Как выбрать?

Наилучшим вариантом в силу универсальности эксплуатации является приточно-вытяжная система. Однако такой вентилятор имеет более высокую стоимость. Если нет возможности приобрести его, то можно купить вытяжной аналог для санузла и кухни или приточную систему для гостиной, кабинета, спальни, офиса. Для помещений, из которых требуется выводить загрязненный воздух в больших объемах, подойдет вариант установки трехфазного оконного вентилятора, характеризующегося повышенной производительностью и мощностью.

При покупке важно учитывать такие характеристики изделия, как мощность, производительность и размеры.

Наибольшие показатели мощности, а также высокий КПД демонстрирует вентилятор осевого типа, имеющий максимально простую конструкцию.


Еще один параметр, на который стоит обратить внимание – сколько раз воздух полностью меняется на протяжении часа. Если речь идет о применении вентилятора в жилых зонах, то достаточно 2-6 раз. Для санузлов эта цифра возрастает до 6-10 раз за час. Максимальным показатель является для устройств, монтируемых на кухне. Здесь воздух должен полностью меняться в течение часа как минимум 10-15 раз. Чем активнее эксплуатируется помещение и чем больше в нем находится людей, тем большее количество раз должен меняться воздух.

Расчет необходимой мощности конструкции ведется с учетом габаритов помещения и его назначения. Например, для воздухообмена на кухне площадью 30 м кВ следует приобрести вентилятор, мощность которого составляет не менее 300 м куб в час. Получить этот показатель можно, умножив площадь помещения на требуемое количество смен воздуха.

Размер прибора должен соответствовать габаритам и прочности окна. Устройство не должно загромождать его или препятствовать проникновению солнечных лучей. Для дома и офиса следует выбирать устройства, коэффициент шума которых при работе не превышает 30дБ.

В противном случае находиться в помещении будет крайне некомфортно.


При необходимости эксплуатации устройства в условиях повышенной влажности следует выбирать особые влагостойкие модели. Если возможно попадание на вентилятор брызг воды или других жидкостей, рекомендуется использовать брызгозащитные средства.

Желательно, чтобы реверсивные устройства были оснащены антивибрационной прокладкой, препятствующей распространению вибраций на стеклопакет. Для жителей средней полосы России, особенно для тех, кто проживает в суровых климатических условиях, следует выбирать устройства с уплотнительной резинкой-жалюзи или крышкой, которые предотвратят теплопотери в холода.

При покупке стоит отдавать предпочтение продукции известных брендов, убедившись в оригинальности предлагаемых продавцом вентиляторов. Хорошо зарекомендовали себя устройства таких торговых марок, как «Домовент», «Климат», «Вентс», Fluger, Eleyus, Soler&Palau.





к меню ↑

6.1 Правила выбора и монтажа оконных вентиляторов

Основная задача осевого оконного вентилятора – эффективное проветривание помещения, к которому он пристроен. Устройство создает приток свежего воздуха из окружающей среды, при этом не допуская попадания внутрь помещения насекомых или птиц с улицы.

При этом форточный вентилятор имеет функцию вытяжки застоявшегося воздуха из помещения на улицу. Существуют как бытовые виды таких вентиляторов (малой-средней мощности), так и промышленные (имеют очень высокую производительность, обычно больших размеров).

Для кухни

Кухня требует особого подхода, поскольку именно в этой комнате находится масса посторонних запахов после готовки. Для этого важно приобрести приточно-вытяжной, или настенный воздухообменник, с довольно хорошим показателем мощности. Оконное кондиционирование избавит соседей от ваших запахов, которые частенько просачиваются через дымоход.

На кухне, помимо вытяжки, просто необходимо установить дополнительный воздухоотвод, чтобы очищать кухонное пространство путем забора излишнего тепла и гари от приготовлений, если такой еще будет оснащен москитной сеткой – это идеальный вариант.

Рис. 11. Настенный тип хорош для дополнительной вентиляции

Для ванной и санузла

В ванной зачастую существует проблема накопления конденсата, из-за чего образуется грибок. Если эта комната совмещена с туалетом (санузлом), тогда существует дополнительная проблема неприятных запахов. Настенный тип для туалета – прекрасное решение, но его необходимо устанавливать с обратным клапаном, дабы избежать перегона запаха и влажности из этой комнаты в жилые.

Обычно вентиляция санузла подключена к освещению, соответственно при включенном свете работает и воздухоотвод, при выключенном – прекращает вращение. Такая схема работы проста, но в то же время очень эффективна.

Рис. 12. Схема подключения вентиляции в ванной отличается от обычных оконных установок

В комнату отдыха или зал

В таких пространствах установки приточного вентилятора будет более чем достаточно, хотя многие советуют устанавливать и приточный и вытяжной для максимального обмена воздуха, попадании большего количества кислорода. Ведь комната предназначена не для активных бытовых потребностей, а для отдыха.

Чтобы отдых был полноценным, нужно перед покупкой вентилятора в спальню или зал, узнать какая мощность прибора потребуется, для чего перемножаются объём помещения и кратность обмена воздуха согласно ниже приведенной таблице.

Рис. 13. Температура в помещении играет роль при выборе типа вентиляции

к меню ↑

7 Производители канальных вентиляторов

Вентиляторы для канального монтажа представлены на рынке большим количеством моделей с разным диапазоном производительности. Витрины магазинов постоянно пополняются новыми предложениями от производителей. Чтобы не путаться при покупке, специалисты ВыборЭксперта отобрали только надежных производителей:

  • Vents – украинский изготовитель вентиляционного оборудования, в ассортименте которого около 10 000 позиций. Среди них приточные агрегаты, вытяжные установки, бытовые и промышленные вентиляторы. Компания работает с 90-х годов и поставляет продукцию в Евразию, Америку и Австралию.
  • Soler & Palau – испанский производитель канальных вентиляторов, агрегаты которых отличаются высокой производительностью и бесшумной работой. Компания регулярно следит за качеством продукции, ежегодно выпускает громкие новинки. Изготовитель относится к лидерам мирового рынка, но сохраняет доступные цены на товары.
  • Era – компания с 1211 позициями в каталоге и производством площадью 11 000 квадратных метров. Продукция бренда широко известна на всей территории России и стран СНГ.
  • Dospel – один из крупнейших производителей вентиляционных и вытяжных систем. Фирма поставляет продукцию в 50 стран. Клиенты ценят бренд за лучшее соотношение цены и функционала. Качество товаров Dospel подтверждено многими сертификатами.
  • Zilon – российский изготовитель вентиляционного и теплового оборудования. На заводах компании выпускается более 150 наименований товаров. Продукция проходит проверку на всех этапах производства. 2-летняя гарантия на все позиции подтверждает высокое качество товаров.
  • Ванвент – работает с 2002 года, основное направление – производство и оптовая торговля системами вентиляции. Все оборудование бренда отличается долговечностью и надежностью.
  • Diciti – специализируется на производстве товаров для дома в стильном дизайне. Импортирует свои товары во многие страны по всему миру.

к меню ↑

8 Рейтинг канальных вентиляторов

Выбор канального вентилятора зависит в первую очередь от тех задач, которые будут ставиться перед системой воздухообмена. Так для небольших комнат дома подойдут недорогие осевые модели. Они уберут неприятные запахи и лишнюю влагу. Для больших промышленных объектов лучше брать мощный центробежный вентилятор. Корпус вентилятора должен повторять форму каналов воздуховода. На рынке представлены в основном круглые модели, но встречаются и прямоугольные варианты. При составлении рейтинга командой vyborexperta.ru были изучены технические характеристики вентиляторов разных производителей, мнение экспертов, отзывы пользователей. При сравнении товаров и добавлении их в ТОП лучших учитывались следующие критерии:

  • Частота вращения;
  • Мощность электродвигателя;
  • Шум при работе;
  • Уровень производительности;
  • Качество материалов и сборки;
  • Защита прибора от влаги;
  • Простота монтажа;
  • Возможность регулировки скорости;
  • Соотношение цены и качества;
  • Доступность в магазинах;
  • Популярность у покупателей.

Также перед покупкой важно уточнить установочный диаметр модели. От этого зависит подойдет ли она по размеру в каналы воздуховода.
Лучшие терморегуляторы
Лучшие терморегуляторы

к меню ↑

8.1 Vents ТТ 100

Круглый канальный вентилятор Вентс ТТ 100 предназначен для использования в закрытых помещениях, где часто образуется повышенная влажность. Пластиковый корпус надежно защищает конструкцию. Модель перемещает воздух с производительностью до 187 м3/ч и температурой от 0 до 60С. Мощности хватит на 2 небольших помещения – можно устанавливать одну систему вентиляции на туалет и ванную. Прибор подходит для круглых воздуховодов диаметром 100 мм. Его можно устанавливать в закрытом помещении с температурой внутри помещения выше +1С. Качество сборки устройства достойное, ничего не болтается и не дребезжит. Корпус сделан из надежного плотного пластика.

Vents ТТ 100

Достоинства

  • Низкий уровень шума;
  • Потребляет мало электричества;
  • 2 скорости;
  • Создает мощный воздушный поток.

Недостатки

  • Неудобно оперативно менять скорость;
  • Нет комплектных датчиков и таймера.

к меню ↑

8.2 Soler & Palau TD-160/100 N Silent

Хороший канальный вентилятор для длинных воздуховодов большой протяженности. Также модель подходит для помещений с повышенными требованиями к уровню шума. Устройство работает беззвучно. Прибор отличается большим давлением на выходе, высоким расходом воздуха и небольшими габаритами. Он быстро устранит неприятные запахи и влагу из комнаты. Все крепежные запчасти продаются в комплекте с вентилятором. Ничего докупать не надо. Монтировать устройство можно как вертикально, так и горизонтально.

Электрический двигатель крепится резиновыми сайлент-блоками. Это предотвращает вибрацию корпуса. Все элементы сделаны из ударопрочного пластика. В модели предусмотрены 2 скорости – 140 и 180 м3/ч, но разница между ними не особо чувствуется.

Soler & Palau TD-160/100 N Silent

Достоинства

  • Добротная сборка;
  • Гарантия производителя – 5 лет;
  • Простой монтаж;
  • Надежная конструкция.

Недостатки

  • Завышенная стоимость;
  • Не очень тихий.

к меню ↑

8.3 Era Profit 5

Компактный осевой канальный вентилятор Era крепится внутри канала или на стену с помощью специального крепежа. Прибор подходит для вытяжной или приточной системы вентиляции небольших бытовых помещений – туалетов, ванн, кухонь, кладовок. КПД модели – 125 куб.м/час. Работает она тихо – уровень шума не превышает 36 дБ. Прочная осевая конструкция и защита механизма от перегрева обеспечивают долгий срок службы. Все запчасти сделаны из экологичного прочного ABS-пластика. Он устойчив к скачкам температур и УФ-излучению. Бесшумное устройство подходит для использования с пластиковыми или гибкими каналами. Двигатель работает за счет качественных подшипников, что гарантирует долгую эксплуатацию.

Era Profit 5

Достоинства

  • Низкая цена (от 700 рублей);
  • Репутация производителя;
  • Легко установить;
  • Компактные размеры;
  • Срок службы 40 000 рабочих часов.

Недостатки

  • Нет диммера.

к меню ↑

8.4 Diciti Pro 4

Надежная осевая модель Pro 4 от Diciti по праву входит в лучшие канальные вентиляторы. Заявленный срок службы – 40 000 часов беспрерывной работы. Его обеспечивает предохранитель от перегрева и водозащита двигателя. Прибор легко установить как в воздуховод, так и самостоятельно на ровную поверхность. Крепежи идут в комплекте, при разном монтаже он служит элементом приточной или вытяжной вентиляции. Корпус и крыльчатка сделаны из прочного АБС-пластика, не выгорает от ультрафиолетовых лучей и легко очищается от пыли. Производительности 115 м3/ч хватает для бытового использования. Diciti Pro 4 справится с неприятными запахами и излишней влажностью в санузле, кухне или другом небольшом помещении.

Diciti PRO 4

Достоинства

  • Защита от перегрева;
  • Недорогой;
  • Компактный;
  • Электродвигатель на шариковых подшипниках.

Недостатки

  • Шумноват

к меню ↑

8.5 Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Dospel WK 315

Достоинства

  • Высокая производительность – 2200 м3/ч;
  • Небольшой вес;
  • Монтируется в любом положении;
  • Продается во многих магазинах и интернете.

Недостатки

  • Высокая цена – от 13 000 рублей;
  • Работает шумно.

к меню ↑

8.6 Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Zilon ZFO 200

Достоинства

  • Электродвигатель с балансировкой в 2-х плоскостях;
  • Класс электроизоляции II;
  • Не подвержен коррозии;
  • Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

  • Не везде продается.

к меню ↑

8.7 Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Ванвент ВКВ-315Е

Достоинства

  • Экономит электроэнергию;
  • Не требует частого обслуживания;
  • Компактный размер;
  • Надежный двигатель.

Недостатки

  • Дорого.

к меню ↑

9 Модели и примерная стоимость

Стоимость таких изделий зависит от конкретной модели и от ее вида, поэтому для примера можно указать стоимость нескольких достаточно популярных моделей.

Примеры стоимости (актуальны на начало 2018 года):

  • вытяжная модель Домовент 150 ОК – 1400 рублей;
  • серия ВЕНТС МАО1 – 3100 рублей;
  • осевая модель Орбита ВО-2,5 – 2100 рублей;
  • осевая реверсивная модель Вент ASB 15-3-J ЭРА – 1300 рублей;
  • вытяжная модель ВЕНТС Квайтлайн 100 Дуо – 2100 рублей.

к меню ↑

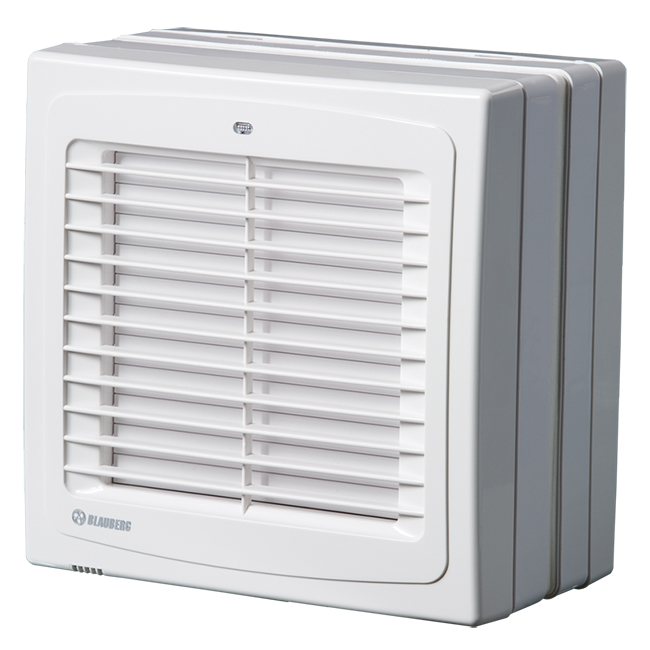

9.1 Wind-K 125 ST – малошумный

Вытяжной вентилятор, устанавливаемый в окно. Отличается наличием управляемых жалюзи и таймером. Последняя функция позволяет автоматизировать процесс работы устройства, задав программу включения или отключения электродвигателя через определённые промежутки времени.

В конструкции предусмотрен защитный колпак, полностью перекрывающий поток воздуха при остановке. Качество изготовления и грамотная балансировка позволили добиться малошумности вентилятора в процессе работы.

Плюсы:

  • Тихий при работе, не свистит как реактивный самолёт.
  • Цена, колпак, – не сквозит в окно.
  • Таймер: запрограммировал, включил и забыл.

Минусы:

  • Шнурковый выключатель, можно подороже, но чтобы работать с пульта.

к меню ↑

9.2 O’Erre Smart 15/6 M – пять режимов

Оконный реверсивный вентилятор с возможностью установки одной из пяти скоростей вращения. Предусмотрена опция реверса. Принцип действия устройства, приточно-вытяжной. Управление – через выносной электронный пульт.

Шторки открываются или закрываются ручным способом, посредством телескопического вкладыша, настраиваемого под фактическую толщину окна. Пластик решётки и корпуса изготовлены в брызго–защищённом исполнении. Конструкция полностью подготовлена к монтажу в оконный проём.

Плюсы:

  • Пять скоростей вращения, управление с пульта.
  • Возможность установки реверса.
  • Стойкий к дождю, ветру и солнцу пластик.

Минусы:

  • Негативных моментов потребители не отмечают.

к меню ↑

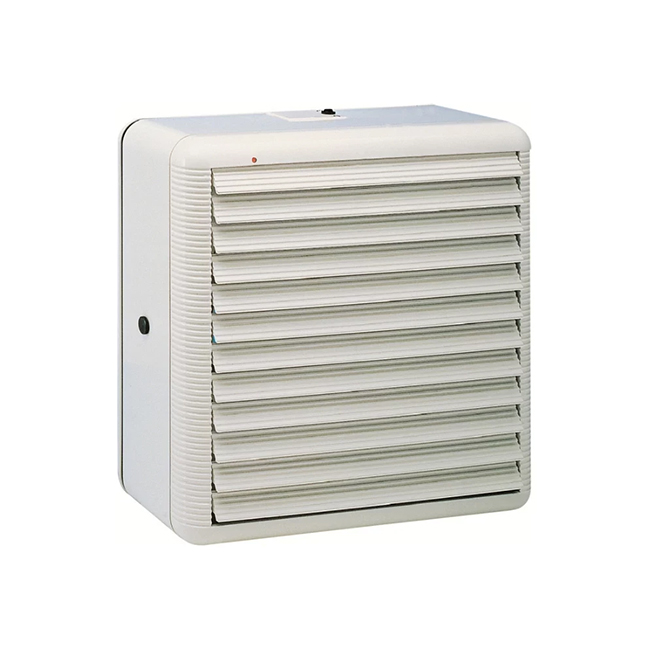

9.3 Elicent VITRO 6/150 PA – автоматические жалюзи

Устройство, монтируемое на форточную фрамугу или непосредственно на стеклопакет. Предназначено для перемещения воздушных масс на улицу с целью обновления состава воздуха. Вентилятор оснащён автоматической системой открывания – закрывания защитных жалюзи.

Последние изготовлены с учётом воздействия атмосферной влаги, солнечного излучения, изменения температур. Предусмотрена возможность работы с программируемым таймером, – установка периодичности и продолжительности эксплуатации вентилятора.

Плюсы:

  • Автоматический режим работы, установка таймера упрощает управление.
  • Достаточно компактен, малый вес, что позволяет устанавливать прямо в стеклопакет.
  • Работает на кухне, легко удаляет запах и дым, когда что-то пригорает на плите.

Минусы:

  • Шумноват, но не сильно.

к меню ↑

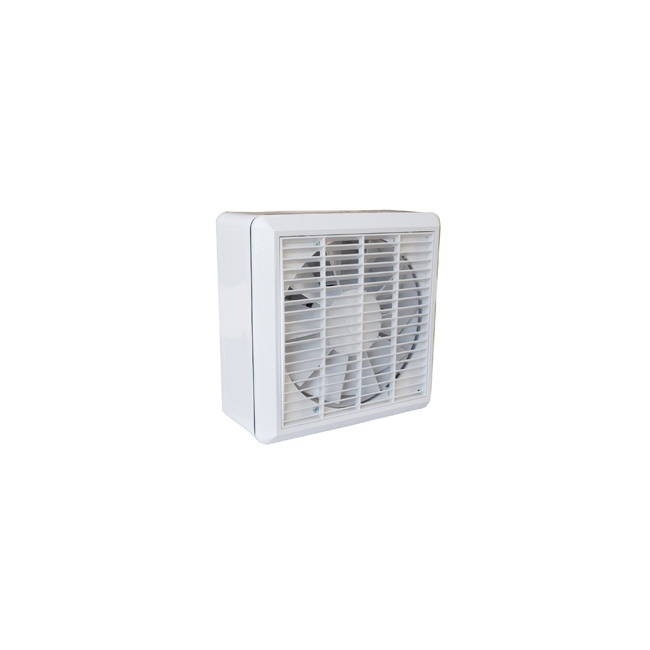

9.4 Systemair BF-W 230A Window fan – монтаж на окне или стене

Оконный вентилятор для создания потока воздуха, с целью обновления воздушной массы внутри помещения. Может устанавливаться непосредственно на окно или стену.

Конструкция снабжена гравитационным обратным клапаном, открывающимся создаваемым давлением при включении прибора. Закрытие – при отключении.

Вентилятор устанавливается в жилых, бытовых, общегражданских помещениях. Применяется в предприятиях общепита. Отличается высокой производительностью при небольшой мощности.

Плюсы:

  • Производительность при небольшой мощности.
  • Универсальная установка.
  • Гравитационный обратный клапан.

Минусы:

  • Весьма шумный при полной нагрузке.

к меню ↑

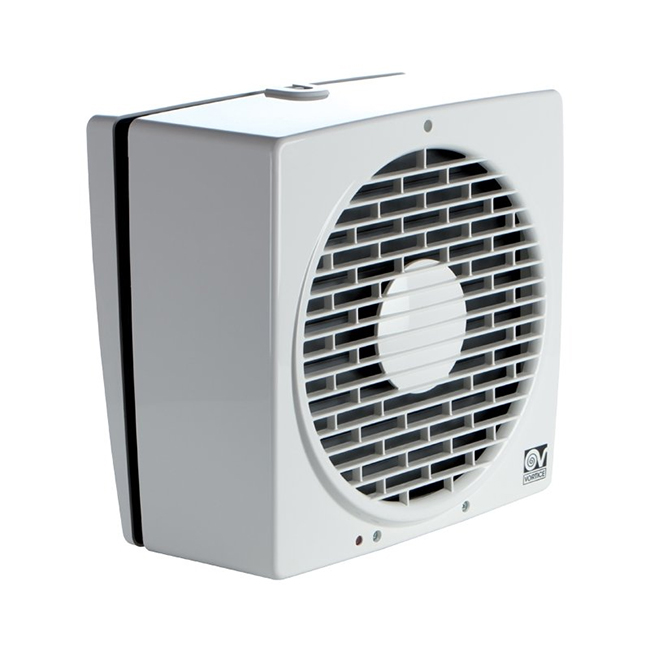

9.5 Vortice Vario 230/9″ AR – полный функционал

Высококачественное изделие от итальянского производителя. Оконный вентилятор может работать в приточно-вытяжном режиме. Снабжён автоматическими жалюзи. Качественные материалы и опоры на шарикоподшипниках значительно увеличили общий моторесурс сборного изделия.

Повышена частота вращения и производительность. Наружная решётка выполнена в атмосферостойком исполнении. Корпус и лопасти изготовлены из ударопрочного полимера. Питание – от стационарной электросети 220 вольт.

Плюсы:

  • Приточно-вытяжная вентиляция, автоматические жалюзи.
  • Надёжность, долговечность, моторесурс.
  • Простой монтаж и управление.

Минусы:

  • Высокий шум при полной нагрузке.
  • Цена высоковата.

к меню ↑

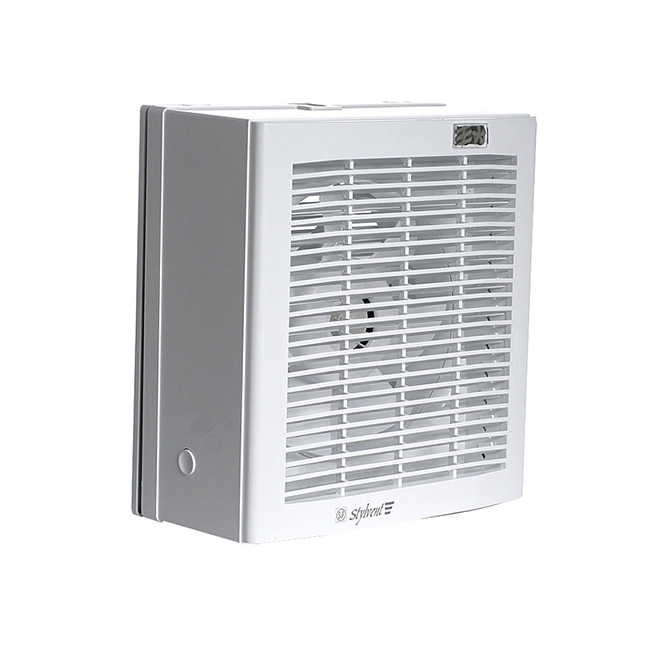

9.6 Soler & Palau HV-230 RC – дистанционное управление

Оконный вентилятор осевого типа. Монтируется в оконную конструкцию или стену. Оснащён функцией реверса, – эксплуатируется в приточно-вытяжном режиме. На переднюю панель вынесена неоновая индикация для визуального отслеживания о текущем состоянии прибора.

Аэроконструкция управляется с дистанционного пульта управления. Предусмотрены шесть режимов, от лёгкого проветривания до полной нагрузки. Агрегат разработан по высокой степени электробезопасности, не требует заземления. Сертифицирован по международным стандартам качества.

Плюсы:

  • Качественная сборка, полностью выполняет все функции.
  • Расширенный перечень режимов работы, дистанционный пульт управления.
  • Световая индикация, – помогает контролировать вентилятор при малой нагрузке.

Минусы:

  • Дороговат.
  • Начинает шуметь на максимальной нагрузке.

к меню ↑

9.7 «Вентс 125 МАО 1Т»

Лучший оконный вентилятор 2021 года

Отечественный гаджет, выполненный на довольно достойном уровне. Вентилятор рассчитан на очистку воздуха в жилых помещениях, а также в квартирах многоэтажных домов. Корпус выполнен из промышленного пластика. Лицевая сторона гаджета состоит из нерегулируемых жалюзи. Может работать в двух режимах – вытяжки неприятных запахов, а также подачи чистого прохладного воздуха в помещение.

Часто используется в сфере общественного питания, монтируется в ресторанах, столовых и закусочных.

Никаких дополнительных возможностей или функций настройки прибор не имеет.

Достоинства:

  • Прост в установке;
  • Надежный;
  • Не склонен к деформации;
  • Надежно защищен от попадания пыли и влаги.

Недостатки:

  • Издает неприятный шум во время работы;
  • Не обладает различными режимами работы;
  • Нет возможности автоматического управления.

к меню ↑

9.8 «Домовент ОК 150»

Лучший оконный вентилятор 2021 года

Модель отечественного производства. Обычно используемая для работы в частных домах и хозяйственных постройках. Вентилятор оснащен функцией реверса и хорошо вытягивает неприятный запах из помещения. Может работать в двух режимах – вытяжки и подачи холодного воздуха. Не имеет дополнительных функций или возможности разнообразных настроек.

Создан для длительной работы в стационарном режиме.

Достоинства:

  • Надежный;
  • Прочный;
  • Работает в двух режимах;
  • Низкая цена.

Недостатки:

  • Розовый или желтый пластик;
  • Нет материалов для крепления;
  • Неудобно монтировать в окно.

к меню ↑

10 Как установить и подключить?

Ничего сложного в монтаже оконных вентиляторов нет, нужно лишь следовать весьма важным правилам и учитывать определенные нюансы. Учитывать необходимо следующие нюансы:

  • нельзя фиксировать устройство на обычном стекле, так как, несмотря на защиту от вибрации, устройство все равно достаточно сильно вибрирует и может попросту повредить стекло;
  • при монтаже изделия на пластиковом окне нужно предварительно заказывать монтаж вентилятора в процессе производства самого окна – в таком случае производитель заранее сделает в нем форточку с разъемом конкретно под выбранную модель вентилятора, а вот самостоятельный монтаж на пластиковое окно нередко кончается его повреждением и нарушением герметичности.

Монтаж оконного вентилятора поэтапно:

  1. Если производится монтаж реверсивного типа изделия, то для начала нужна замена обычного стекла на специфическое (укрепленное). В приготовленном листе стекла делается выемка для корпуса вентилятора, а также несколько отверстий для его фиксации.
  2. Подготовленное стекло необходимо смонтировать на раму и прочного зафиксировать его.
  3. Далее необходимо провести монтаж самого вентилятора.
  4. Последним этапом является подключение шнура и последующий его вывод через петлю сети. После вывода шнур необходимо вставить в электрическую розетку и на этом монтаж готов.

Комплекция оконного вентилятора
Комплекция оконного вентилятора

Правильный монтаж изделия – это только половина успеха, остальная половина зависит от того, насколько правильно вы подобрали вентилятор.

Поэтому крайне важно уделить достаточно много времени просмотру всех доступных моделей и нахождения самого оптимального в вашем случае варианта.

к меню ↑

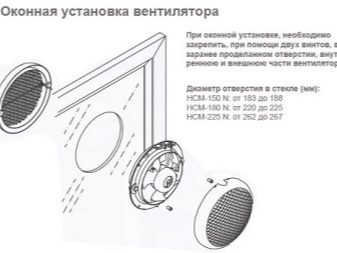

10.1 Установка оконного вентилятора

Монтаж производится двумя способами, и зависит способ установки от стеклопакета. Первый способ применим к одностекольным или двустекольным окнам, зачастую деревянным, старого образца. Здесь монтаж не затруднителен, ведь все что требуется сделать – это снять стекло, прирезать его по форме вентилятора, который будет устанавливаться, далее установить обратно, прикрепив штапиками, после вмонтировать вентиляцию.

Второй способ используется чаще, ведь практически во всех жилых помещениях стоят металлопластиковые окна. Чтобы не повредить герметизацию данных стеклопакетов, необходимо приложить максимум усилий, ведь заменять полностью окна для установки вентилятора неразумно. Поэтому для таких манипуляций приглашают специалистов, которые извлекают стеклопакет, а на его место устанавливается другой, с аналогичными размерами, но уже с прорезанным отверстием для вентилятора.

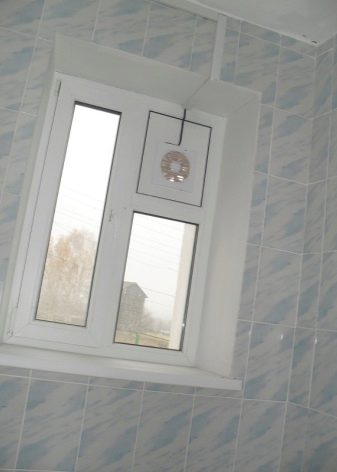

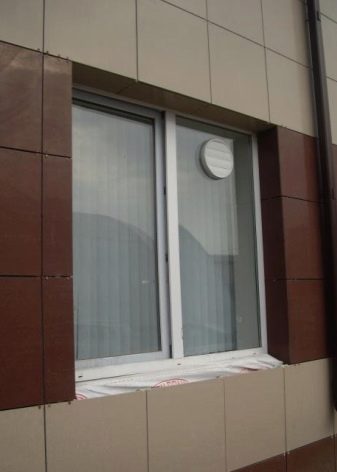

Рис. 14. Установка вентилятора возможна при любом строении стеклопакета

Для установки используются прорезиненные уплотнители, которые не позволяют разгерметизироваться окнам. В то время, когда прибор не подключен к сети, он закрывается жалюзи, которые препятствуют теплопотерям.

к меню ↑

11 Рекомендуемые места для обслуживания

Невзирая на свои компактные размеры, доступную цену и простой монтаж, канальные вентиляторы способны выполнять очень важные задачи. Если говорить о подавляющем большинстве многоэтажных домов, имеющихся в России, то в них только жилые помещения обладают окнами. Таким образом, чтобы их проветрить достаточно лишь открыть окно. Но, к сожалению, санузел, кладовку или гардероб сложно обеспечить притоком свежего воздуха. Вот здесь-то и могут пригодиться вытяжные вентиляторы – они отлично смогут наладить воздухообмен в закрытых помещениях, а также в кратчайшие сроки вывести и неприятные запахи и водяной пар. Также, канальный вентилятор, в условиях российской многоэтажки, крайне рекомендуется для установки на кухне – здесь можно «убить сразу двух зайцев»: не придется часто открывать окно (особенно актуально для холодного времени года), а дым и копоть будут убираться через дымоотвод направленным методом.

Также, не лишним будет вытяжка грязных воздушных масс из подвального помещения, в котором, как правило, очень быстро накапливается грунтовая, капиллярная и осадочная влага.

ВАЖНО! Стоит помнить, что в некоторых случаях, установка приточно-вытяжной вентиляции является не просто прихотью домовладельца, а прямым требованием соответствующих «Строительных норм и правил», «Технических регламентов» или «Государственных стандартов»!

Таким образом, существует ряд помещений, которые требуется обеспечить канальной вентиляцией на обязательной основе. К таковым относятся:

  1. Помещения административных, общественных и коммерческих учреждений;
  2. Склады и хранилища различного типа;
  3. Помещения медицинских учреждений;
  4. Обеденные залы и кухонные помещения предприятий общественного питания;
  5. Помещения с пребыванием детей в образовательных учреждениях;
  6. Спортзалы, бани и сауны, а также бассейны;
  7. Производственные площади и индустриальные цеха.

Требования, предъявляемые к мощности и типу канальных моделей, должны устанавливаться согласно типа помещения, предполагаемого к обслуживанию. Разработанные системы вентиляции могут обладать разной протяженностью, геометрией магистралей и производительностью. Однако, для всех магистралей неизменно стоит учитывать функционал, на который оборудование будет ориентировано: не следует приспосабливать прихотливые и маломощные модели для обеспечения воздухом помещений, которые предполагается эксплуатировать в условиях сложного микроклимата, либо в холодное время года, либо имеющих мало поддающийся контролю уровень влажности.

к меню ↑

12 Рекомендации по установке

Производить монтаж рассматриваемого оборудования можно и самостоятельно – достаточно подробно изучить прилагающуюся инструкцию. Однако, самостоятельная установка потребует некоторых базовых навыков и знаний. Стандартный алгоритм установки будет состоять из следующих шагов:

  • Закрепление прибора на основании с помощью любого вида фиксаторов (от клея до шурупов);
  • Соединение прибора с воздуховодом посредством патрубков;
  • Герметизация стыков и щелей посредством герметика или монтажной пены;
  • Установка декоративной обрешетки на входе.
  • В случае возникновения сомнений, проще обратиться к профильным специалистам и тогда можно получить:
  • Грамотный монтаж без риска будущих сбоев в работе всей системы;
  • Завершение монтажного процесса всегда сопровождается выдачей клиенту определенных гарантий – как на правильность самого монтажа, так и на пуско-наладочные работы.

к меню ↑

13 Советы

При установке устройства своими руками нужно обязательно использовать специальные комплектующие в местах стыковки конструкции. Задача комплектующих – полная герметизация и надежная фиксация узлов примыкания. При установке целесообразно также применять звукоизолирующие прокладки, которые значительно повышают комфортабельность использования вентилятора.

Установка в большинстве случаев начинается с замены стандартного стеклопакета более прочным. Далее в стекле делается отверстие, точно соответствующее размерам вентилятора. Также выполняются перфорации для крепления устройства. После этого стекло обрамляется рамой и монтируется в оконный проем. Затем можно приступать к установке вентилятора согласно инструкции.


Если агрегат предназначен для ПВХ стеклопакета, то прибор должен устанавливаться непосредственно на этапе его изготовления. В таких случаях вентилятор обычно располагают в форточке.


Попытки самостоятельно вырезать отверстие под вентилятор в уже установленном стеклопакете заканчиваются фиаско – происходит разгерметизация конструкции и потеря ее теплоизоляционных свойств.

Источники


  • https://stroy-podskazka.ru/okna/furnitura/ventilyator/
  • https://VentingInfo.ru/sistemyventilyacii/okonnyj-ventilyator-reversivnyj-vytyazhnoj-i-osevoj-varianty-ispolzovanie-konstruktsii-s-kryshkoj-v-holoda-otverstie-v-steklopakete-pod-bytovye-modeli
  • https://okna-biz.ru/podokonniki-otlivy-aksessuary/okonnye-ventilyatory/
  • https://vyborok.com/rejting-luchshih-kanalnyh-ventilyatorov/
  • https://venteler.ru/mozhno-li-vytyazhku-vyvodit-v-okno/
  • https://vyborexperta.ru/remont-i-nedvizhimost/luchshie-kanalnye-ventiljatory/
  • https://climatdoma.net/ustroystva/ventilyatory/okonnyi-ventilyator.html
  • https://passaz-okna.ru/okna/reversivnye-okonnye-ventilyatory.html
  • https://tehcovet.ru/reitingi/tehnika-dly-doma/luchshij-okonnyj-ventilyator2021-goda.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
