1 Зачем нужна вентиляция в каркасном строении

Прежде чем устанавливать вентиляционную систему, необходимо определиться, нужна ли она в вашем доме:

  • Если каркасный дом представляет собой сезонную дачу, которую используют только летом, то сложная вентиляционная система не потребуется. Летом окна можно приоткрыть и таким образом обеспечить приток свежего воздуха.
  • Для дач, которые иногда используются и в холодное время, следует оборудовать вентиляцию частично, проведя ее в кухню и ванную. Там влажность воздуха обычно выше, чем в других помещениях, поэтому проветривание должно быть соответствующим.
  • В доме, где постоянно живут, должна присутствовать качественная вентиляционная система. Именно она будет обеспечивать постоянное наличие свежего воздуха и позволит не проветривать помещение, теряя при этом тепло.

к меню ↑

1.1 Варианты устройства вентиляции

По принципу побуждения движения воздуха все вентиляционные системы делятся на два вида – естественные и принудительные (они же механические).

Термин “естественная вентиляция” подразумевает, что циркуляция воздуха внутри дома происходит естественным способом, без привлечения посторонних приспособлений и механизмов. Движение воздуха при таком способе вентилирования обеспечивается за счет разного давления снаружи и внутри помещений.
Принцип действия естественной системы вентилирования
Поступление и отток воздуха в схемах естественного вентилирования происходит без участия механических средств – вентиляторов

В свою очередь, естественную вентиляцию также можно разделить на 2 группы – она может быть организованной или неорганизованной.

Неорганизованная вентиляция осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей естественный приток воздуха обеспечивается через открытые форточки, окна, двери балкона.

Такой вид вентиляции не требует затрат на устройство, но и не обеспечивает полноценное вентилирование каркасного дома, приводит к значительной потере тепла в холодное время года.
Установка вентилятора в вытяжку саузла
Монтаж вентилятора в вытяжное отверстие на кухне или в санузле переводит естественную вентиляцию в категорию комбинированной. Поступать воздух будет как обычно, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оснащенные приточными клапанами. Отличным примером организованной естественной вентиляции служат многоэтажные жилые дома, эксплуатирующиеся со времен советского периода.

Приток воздуха в них происходит через щели в окнах и форточки, вытяжка – через вентиляционную шахту и подключенные к ней отводы, находящиеся в кухне и туалете.
Организованная система вентилирования
Как организованная, так и неорганизованная система естественного вентилирования зависит от разницы давления внутри и снаружи объекта. Однако в организованном типе нужно еще учитывать гидравлические потери на поворотах воздуховодов

В современных каркасных домах такой способ вентиляции недостаточно эффективен из-за повышенной влажности в помещениях, обусловленной герметичностью постройки, кроме этого он слишком зависит от погодных условий и прочих сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим сберегать тепло и регулировать поступление воздуха в каркасник.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Приточная.
  3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная принудительная вентиляция основана на естественном поступлении свежего воздуха в строение, при этом вытяжка использованного воздуха осуществляется при помощи кровельных или стеновых вентиляторов.

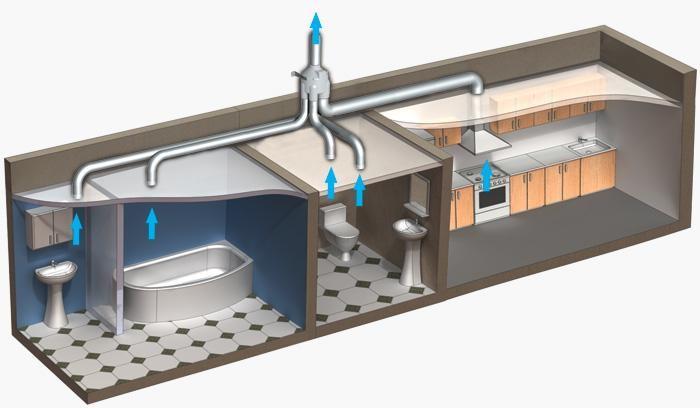

Смешанный тип вентиляции
В вытяжных системах воздух поступает естественным образом, а отвод производится с помощью вентилятора

Приточная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркасника обеспечивается вентиляторами, встроенными в стены или в воздуховоды. Отработанный воздух выводится естественным путем через вытяжные отверстия в кухнях, санузлах.

Механический способ вентилирования обеспечивает стабильный, не зависящий от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройки готовой системы.
Механическая вентиляционная система
Механическая вентиляционная система гораздо дороже и сложнее в устройстве, чем естественная. Да и в процессе эксплуатации она потребует расходов на поставку энергии и обслуживание. однако она абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации, вентсистемы можно разделять по конструкции, они могут быть канализированными или бесканальными.

к меню ↑

1.2 Целесообразность самостоятельного сооружения

Обычно система воздухообмена каркасного дома включается в проект и устанавливается в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и нанесение на план делает проектировщик, а сооружает систему бригада, работающая на стройке.

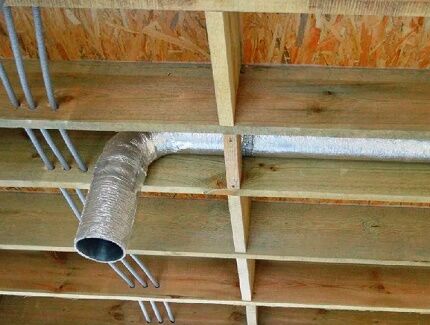

Прокладка вентиляционных труб
Прокладку воздуховодов канальной вентиляции осуществляют в пространстве между конструктивными составляющими каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или ОСП

Но опыт показывает, что довольно часто возникают ситуации, когда в уже построенном доме вентиляционная система отсутствует или ее мощности недостаточно, в результате чего в помещениях образуется некомфортная атмосфера.

Отсутствие в каркаснике вентиляции можно определить по нескольким выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • плохо выветриваются запахи;
  • на стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение установить воздухоотводовсистему самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента сооружение вентиляция в каркасном доме – достаточно простая задача.

Для этого нужно произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если хозяин каркасника не уверен в своих силах и правильности результатов расчетов, ему лучше нанять для работы бригаду строителей.

к меню ↑

1.3 Требования СНиП для вентиляционных систем

Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.

Необходимый воздухообмен составляет:

  • для подвала — 5 кубометров в час;
  • для жилых комнат — 40 кубометров в час;
  • для санузла — 60 кубометров в час (плюс отдельный воздуховод);
  • для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
  • для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).

Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.

Движение потоков воздуха в здании
Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков. Очень важно после монтажа системы воздуховодов проверить функциональность системы

Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.

Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?

к меню ↑

1.4 Нормы, которые следует соблюдать

Если вы заказываете каркасный дом у застройщиков, обязательно поинтересуйтесь, какие вентиляционные системы установлены в вашем доме. Интересоваться лучше до начала строительства, потому что этот этап работ некоторые фирмы попросту пропускают, экономя свое время.

Санитарные нормы к жилым помещениям, в том числе каркасным домам

Санитарные нормы к жилым помещениям, в том числе каркасным домам

Вам необходимо знать, что существуют строительные нормы поступления свежего воздуха в частные дома. Они составляют ориентировочно 3 куб. м в час на 1 кв. м. жилого дома. На самом деле этот показатель минимален, и если ваши потолки выше стандарта (а значит и объем помещения выше), показатель поступления чистого воздуха должен быть увеличен минимум на треть.

Нормы воздухообмена

Нормы воздухообмена

Кроме того, существуют санитарно-гигиенические нормы, касающиеся типов фильтров и влажности воздуха, поэтому уточните у строителей – какие фильтры установлены в вашем здании.

Прописаны для жилых зданий и следующие нормативы. Например, минимум 60 куб. м свежего воздуха должно поступать в час в помещение на одного человека, если человек находится в помещении постоянно. Если человек временно прибывает в комнате, то норма снижается до 20 куб. м.

Норма кратности или величины воздухообмена

Норма кратности или величины воздухообмена

к меню ↑

1.5 Последствия неправильного вывода вентиляции

Если проектом не предусматривалась организация отапливаемой утепленной мансарды, то, как правило, в частных домах чердак — это неотапливаемое помещение. Температура на чердаке ниже, чем в доме. Когда теплый воздух из воздуховода, насыщенный влагой от дыхания, электроприборов, систем отопления, попадает в более холодное помещение, влага конденсируется.

Летом это может привести к образованию грибка и даже гниению перекрытий. Зимой влага замерзает и превращается в иней и наледь. В этих снежных и ледяных наростах тоже нет ничего хорошего. Зимой они способствуют возникновению микротрещин. Летом могут растаять и затопить чердак.

Черная плесень на чердаке дома
Воздух в пределах чердака должен меняться как минимум дважды в сутки полностью. Такая периодичность воздухообмена исключит образование грибка, безвозвратно разрушающего деревянные составляющие кровельной системы

Выход есть: для вывода вентиляции на чердак в частном доме надо соблюсти ряд важных условий, это:

  • наличие вентиляционного выхода с чердака на улицу;
  • устройство в чердачном пространстве мансарды с собственной системой вентиляции;
  • монтаж механической вентиляционной системы в доме — приточно-вытяжной с рекуператором, установленным на чердаке.

В зависимости от того, является система вентилирования принудительной, естественной или комбинированной, различаются и ее способы вывода на чердак.

к меню ↑

1.6 Включение мансарды в систему вентиляции

Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.

Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.

Схема действия вентиляционных продухов
Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора

В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.

В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.

Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.

к меню ↑

1.7 Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

  • Неорганизованной;
  • Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Ведь оно предполагает, что никакой изолирующий материал не мешает проникать воздуху через щели.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Вентиляция в каркаснике

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

  • Вытяжной;
  • Приточный;
  • Вытяжно-приточный.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Неорганизованная вентиляция

В более старых домах вентиляция осуществлялась за счет наличия множественных щелей. Через них поступал внутрь свежий воздух, а старый удалялся, например, через печные трубы. Этой приточно-вытяжной системы было достаточно.

Щелевая вентиляция по-разному работала в зависимости от направления и силы ветра, перепада температуры, а также прочих влияний. Таким образом, в разной степени вентиляция в помещении была всегда, поэтому никто не беспокоился о ее организации.

Естесвенная вентиляция дома

Преимущество этого метода заключается в полном отсутствии трат на систему вентиляции, но есть у него и серьезные недостатки.

  1. Во-первых, жильцы дома не могут контролировать количество приходящего воздуха и потери тепла.
  2. Во-вторых, качество вентиляции зависит от погодных факторов и прочих характеристик.

Щелевую вентиляцию нельзя усилить или сделать меньшей, а это значит, что иногда через щели будет уходить слишком много тепла, а в другое время вентиляция будет практически отсутствовать.

Организованная вентиляция

Хоть такая вентиляция уже подразумевает продуманную систему, она по-прежнему остается естественной, так как никакие механические устройства при этом не используются. Чтобы организовать организованную вентиляцию, необходимо продумать ее заранее, до начала строительства.

Одним из примеров подобной системы является создание вентиляционных каналов в квартирах, построенных при Советском Союзе. Воздух поступает в помещение через открытые окна или щели, а удаляется из него через специально проделанную в стенах вентиляционную шахту.

И здесь становится понятно, почему при замене в подобных квартирах старых окон на новые меняется микроклимат в помещении, становится более душно. Связано это с тем, что металлопластиковые окна полностью герметичные и препятствуют поступлению свежего воздуха внутрь через щели.

Образование тяги в вентиляционной шахте осуществляется за счет разницы давления и температуры на первом и последнем этаже в доме, а также при влиянии ветрового давления.

Но подобная вентиляция имеет недостаток – низкую результативность, а ее эффективность зависит от различных факторов. При оборудовании вентиляционных шахт важно правильно рассчитать их высоту и сечение. Для каркасного дома лучше не выбирать естественную вентиляцию, поскольку оборудовать ее очень сложно. Крайним случаем является использование трубы от котла в качестве вытяжного канала.

Распределение вентиляционных каналов

Итак, современные строители практически не используют естественную вентиляцию для организации циркуляции воздуха в помещении, а предпочитают сразу устанавливать принудительную систему.

к меню ↑

1.8 Виды вентиляции

Все системы вентиляции можно подразделить на два типа – естественную и принудительную. Первая подразумевает отсутствие любого механического принуждения для движения воздуха, а вторая – наоборот, присутствие подобных элементов.

Естественная вентиляция

При этом способе вентиляция помещения осуществляется естественно, исключая любые механические устройства. Работают обычные законы физики для организации циркуляции воздуха. В целом, все виды естественной вентиляции можно подразделить на организованные и неорганизованные.

Когда стоит использовать естественную вентиляцию

Естественная система отлично подойдет для использования в небольших загородных зданиях, в которых не живут круглый год. Во-первых, за городом более чистый воздух, который не страшно запускать к себе в дом. Во-вторых, в таких домах не находятся в холодное время, поэтому требования к микроклимату там значительно меньше. Кроме того, если здание будет использоваться не постоянно, неразумно устанавливать в нем дорогую систему с мощной вытяжкой.

Вентиляция в общей системе коммуникаций

Вентиляция естественного типа самостоятельно

Вентиляция в каркасном доме своими руками, если она относится к естественному типу, должна организовываться с учётом некоторых особенностей конструкции. Большинство типов каркасных домов, возводимых в нашей стране сейчас, подразумевают довольно сильную тепло- и гидроизоляцию.

Помимо этого, створки окон прилегают к рамам довольно плотно. Поэтому естественных щелей, которые бы работали на приток воздуха регулярно, — не так уж много.

Чтобы компенсировать этот недостаток, потребители устанавливают вентиляционные клапаны. Решив установить такое устройство, стоит первым делом определиться с тем, какой тип клапана вам подходит больше:

  • Оконный;
  • Стенной.

В первом случае он ставится на створку ока или на его раму. Но установить такой клапан собственноручно будет сложно, если у владельца дома нет навыков работы со стеклом. Ведь необходимо сделать правильное отверстие в окне.

Устанавливать стенной вентиляционный клапан проще — для этого необходимо сделать отверстие во внешней стене, обычно у окна. Размеры отверстия выбираются в соответствии с диаметром клапана. С внешней стороны стены ставится мелкая решётка.

Если в доме не подразумевается наличие печи с дымоходом, то понадобится также организовать вытяжные каналы. Планировать их расположение в технических помещениях дома лучше на этапе строительства. Для них подойдут стандартные пластиковые трубы, которые выводят на крышу.

Вентиляция в доме

Принудительный тип вентиляции собственноручно

Принудительную вентиляцию в каркасном доме своими руками тоже вполне можно организовать. Это потребует несколько больших затрат материалов и рабочего времени, но, по итогу, выйдет экономная и эффективная система.

Как уже было отмечено выше, для вентиляции такого типа нужны вентиляторы. Именно их использование делает приток воздуха или его вытяжку принудительными. Наиболее эффективной в случае каркасного дома считается приточно-вытяжная система, соединяющая в себе оба варианта вентиляции.

При собственноручной организации подобной вентиляции первым делом составляют её проект. Необходимо учесть, в какие именно помещения будут подведены приточные и вытяжные каналы.

Этот вариант позволяет подводить первые и в жилые комнаты, но нужно их настроить.

Всего же для организации этой системы понадобятся:

  • Воздушный клапан для регуляции забора воздуха;
  • Решётка забора;
  • Защитные фильтры;
  • Вентиляторы (приточный и вытяжной);
  • Воздуховоды и распределители воздуха;
  • Система управления.

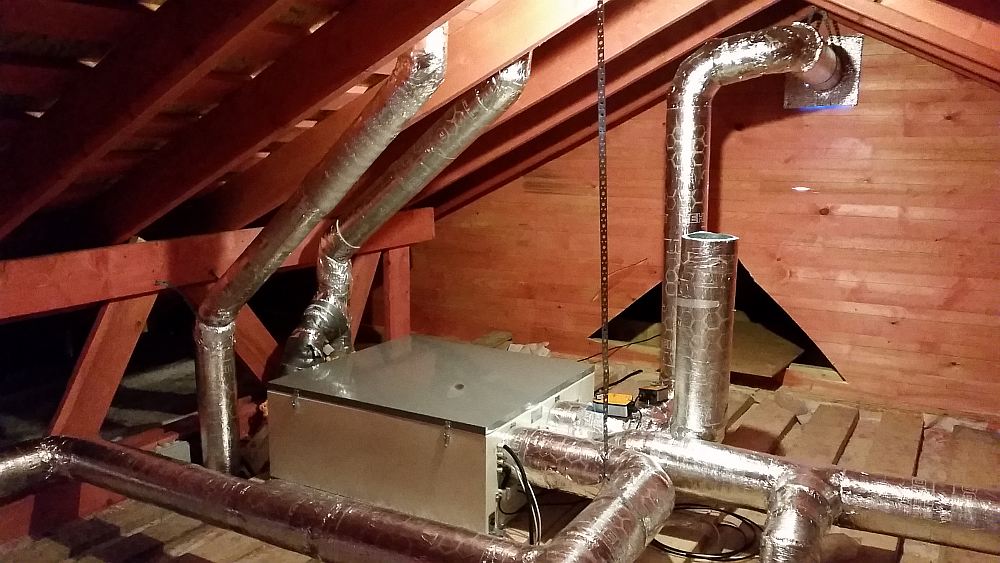

Блок вентиляции зачастую ставят на чердаке. В него заводят все каналы и устанавливают туда систему управления, которой подключают клапаны и вентиляторы. У блока, в случае необходимости, ставят рекуператор.

Воздуховоды должны быть из качественного материала. В настоящее время рукава для них продают в специальных магазинах. Для их установки в нужных частях потолка или стен помещений делают отверстия, которые закрывают решёткой. Крепление воздуховодов можно проводить с помощью специального клея.

к меню ↑

1.9 Виды принудительных схем

На практике, в том числе в каркасных домах, используют несколько видов принудительной вентиляции:

  1. Приточная. В комнату поступает свежий воздух искусственным путем, а удаляется из нее самостоятельно за счет повышения давления.
  2. Вытяжная. При выкачивании отработанного воздуха из помещения создается зона низкого давления, поэтому через различные источники в здание заходит свежий воздух.
  3. Приточно-вытяжная. Нагнетатели работают таким образом, чтобы одновременно закачивать и выкачивать равное количество воздуха.
  4. С рекуперацией теплого воздуха. Эти вентиляционные системы заменяют только воздух на свежий, оставляя тепло в помещении, что позволяет значительно сэкономить на отоплении.

Обычная принудительная вентиляция

Современные каркасные дома требуют исключительно механической вентиляции. Она управляемая, поэтому, в отличие от естественной, позволяет добиться нужного микроклимата в доме. Но систему необходимо оборудовать специальными механизмами, которые будут обеспечивать принудительную циркуляцию воздуха внутри здания.

Вентилятор – часть системы

Однако схема движения воздуха остается прежней – через один источник поступает приточный воздух, а затем через другой удаляется отработанный из хозяйственных комнат.

Вытяжная система

Самый простой, дешевый и популярный способ вентиляции помещений – с естественной организацией притока через форточки, микропроветривание, приточные оконные клапаны и другие конструкции. Удаление воздуха происходит при помощи вентилятора.

Есть и противоположный способ. На входе воздуха в помещение устанавливают мощный вентилятор, который затягивает внутрь максимальное количество кислорода. Это создает в здании избыточное давление, естественно выравнивающееся путем самостоятельного удаления воздуха через вытяжные каналы наружу.

Монтаж вентканала

У этой системы есть свои вариации:

  1. На вентиляторы, работающие возле приточного канала, можно установить систему подогрева, которая будет обеспечивать поступление теплого воздуха внутрь.
  2. Благодаря такой схеме вентиляции, жильцы не ощущают сквозняк, хотя при вытяжной системе часто жалуются на этот эффект.
  3. Еще один положительный момент заключается в том, что, благодаря использованию приточной вентиляции, минимизируется количество пыли, поступающей с улицы.

Приточная или вытяжная вентиляция актуальна тогда, когда естественной циркуляции воздуха недостаточно для обеспечения нормального микроклимата, а установка дорогой приточно-вытяжной системы или рекуператора является нецелесообразной в каркасном доме.

Приточная система

v-dome1
При этом способе все происходит совершенно противоположно, в помещения поставляет уличный воздух специальный вентилятор, в результате в помещении появляется повышенное давление, и воздух самостоятельно находит путь из здания — вытяжной канал, или используя микропроветривание.

  1. Можно на приточный вентилятор установить систему подогрева воздуха и в комнаты будет поступать теплый воздух;
  2. Кроме того, при использовании такой вентиляции, не появляется «ощущение сквозняка», часто возникающее при использовании вытяжной;
  3. Существует еще один маленький, но очень полезный плюс — в помещение поступает значительно меньше пыли с улицы.

Приточно-вытяжные устройства

Здесь уже система значительно сложнее, ведь вентиляторы устанавливаются как на приточных каналах, так и на вытяжных. Таким образом, нужно оборудовать целую систему воздушных перетоков.

Вентканалы в каркасном доме

Вытяжная система в таком доме может находиться и в жилых комнатах. А это значит, что может быть такая ситуация, когда и приточные, и вытяжные каналы располагаются в одном месте. И это очень хорошо, потому что можно в каждой комнате создать свой микроклимат. Более того, в каждой комнате может быть своя независимая вентиляция, ведь настроить общую систему для всего каркасного дома очень сложно.

«Смешанная» вентиляция

Это наиболее подходящий вариант организации воздушных потоков в каркасном доме. Он подразумевает совместное использование естественной и принудительной вентиляции.

Схема монтажа приточной и вытяжной систем

Рекуперация

Любая система вентиляции, естественная она или принудительная, подразумевает большие потери тепла. Ведь в помещение зимой поступает холодный воздух с улицы и удаляется теплый. Это увеличивает энергозатраты. Но есть решение проблемы – установка рекуператора. Он является обязательным элементом энергоэффективных домов.

Схема вентиляции с рекуперацией

Принцип работы устройства простой – в общем блоке есть несколько каналов, по которым отдельно проходят теплые воздушные потоки из комнаты и холодные – с улицы. При прохождении по каналам происходит обмен тепла для того, чтобы циркуляция воздуха не приводила к сильным энергопотерям.

Степень рекуперации (то есть возврата тепла) может быть разной. Она зависит от используемого оборудования, разности температур, скорости передвижения воздушных масс и прочих характеристик. Преимущество рекуператора – отсутствие энергозатрат на передачу тепла холодному уличному воздуху, поступающему внутрь.

Преимущества вентиляции с рекуперацией

Кроме того, стоит обратить внимание на дополнительные элементы рекуператора:

  • Байпас – устройство, которое выключает процесс рекуперации. Например, если летом жарко, нет необходимости, чтобы этот подогретый воздух попадал в помещение.
  • Калорифер – этот механизм позволяет еще сильнее прогреть воздух с улицы в сильные морозы.

Комнатные рекуператоры

Это совершенно новые и современные портативные устройства, которые могут использоваться отдельно в одной комнате. Их прямо вставляют в стену и организовывают таким образом «дыхание» конструкции. Внутри рекуператора установлен небольшой керамический теплообменник, а также вентилятор для более интенсивного движения воздуха.

Сначала происходит удаление теплого воздуха с подогревом теплообменника рекуператора. После этого внутрь заходит холодный воздух, который подогревается этим же теплообменником до нужных значений.

Общий рекуператор на крыше

Так как подобные аппараты очень эффективные и высокотехнологичные, они стоят достаточно дорого. Но даже несмотря на то что на каркасный дом пойдет много таких устройств, это выгодное вложение.

Проветривание с очисткой воздуха

Нередко каркасные дома располагаются в не очень благоприятных экологических зонах, где воздух сильно загрязнен. Тогда приходится дополнять систему вентиляции специальными аппаратами, которые очищают воздух, поступающий внутрь комнаты. И такие очистители есть. Они избавляют воздух от резкого запаха, пыли с улицы, дыма и прочих включений.

Комбинированная система

Некоторые аппараты даже способны насыщать воздух определенной степенью влажности и задавать пределы температуры. Но такие устройства имеют и недостаток – в условиях сильного загрязнения фильтры быстро забиваются, их приходится часто менять.

к меню ↑

2 Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на котором собирается каркас из деревянных брусов или металлических профилей, между элементами закладывается утеплитель, и вся конструкция с двух сторон обшивается плотным материалом: фанерой, гипсокартоном и прочими. Конечно, проводится финишная отделка.

Обязательно возводятся перегородки по такому же принципу, а также устанавливаются перекрытия и крыша. Если каркасный дом одноэтажный, то проблем с обустройством вентиляции возникнуть не должно. Вот пошаговая инструкция, как сделать вентиляцию в каркасном доме своими руками (схема и последовательность проведения операций).

  1. Еще на стадии проектирования надо сделать расчеты, касающиеся воздухообмена, а соответственно и размерных параметров вентиляционных каналов. Если обустраивается принудительная вентиляция, тогда надо будет сразу подсчитать и мощность устанавливаемых вентиляторов.
  2. Самая простая схема – приточно-вытяжная. Для этого в первую очередь еще на стадии сооружения каркасного дома между обшивками устанавливаются пластиковые трубы. Для вытяжки – вертикальная, для притока – горизонтальная.
  3. Первая устанавливается в перекрытие, сопряженное с чердаком. Этот воздуховод обязательно выводится выше кровельного покрытия минимум на полметра. Оптимальное месторасположение – кухня или санузел. А лучше провести установку двух воздуховодов из двух разных комнат.
  4. Вторая устанавливается в нижней части стены любого помещения, или проводят монтаж нескольких труб в разных жилых помещениях.
  5. Остается только снаружи дома установить вентиляторы на приточные каналы, а на вытяжные врезать приборы на уровне чердака.
  6. Все вентиляторы запитываются к бытовой электрической сети напряжением 220 вольт.

Если каркасный дом – это многоэтажное строение, то вытяжную трубу укладывают в одну из перегородок, лучше центральную. От нее во все комнаты делаются ответвления, которые закрываются по стенам декоративными решетками. Главное – все вентиляционные отверстия должна располагаться под потолком.

Что касается приточных каналов. То здесь все остается по-прежнему – в нижних частях стен в каждом помещении. Монтаж вентиляторов проводится по каналам. Единственное отличие – это один мощный вентилятор на вытяжной трассе.

к меню ↑

2.1 Как рассчитать нужные параметры для дома

Чтобы провести качественную вентиляцию в частном доме, необходимо учитывать многие факторы. Если вы хотите смонтировать ее своими руками, вам необходимо запомнить минимум 2 формулы. Первая формула выглядит так: Lпр = Lвыт. Это означает, что объем удаленного воздуха из дома равняется привлеченному в дом.

Формула для подсчета воздухообмена

Вторая формула выглядит так: L =(Sх3+nх60+V/2)/3. В этой формуле S обозначает площадь помещения, в котором проводится вентиляция; n- это число человек, используемых данное помещение; а V – объем комнаты. Однако напоминаем, что все эти данные являются примерными, и для более точных расчетов лучше обратиться к специалистам.

Еще одна формула, используемая для расчета

Еще одна формула, используемая для расчета

Полезное видео по теме:

к меню ↑

2.2 Этапы сооружения системы

Если владелец каркасного дома решил соорудить вентиляционную систему самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор вида вентиляции

Вентиляционную систему выбирают в зависимости от того, как планируется использовать каркасный дом. Если владелец собирается проживать в нем только в теплое время года, будет достаточно установить естественную организованную вентиляцию.
Вытяжная отдушина в потолке
Гравитационная, она же естественная,  вентиляционная система не сможет обеспечить нормальное курсирование воздуха по всем помещениям каркасника в летний период. Зато это самый простой и дешевый в сооружении вариант

Если каркасный дом будет эксплуатироваться круглый год, естественная организованная вентиляция не сможет обеспечить потребности жильцов.

В таком случае нужно устанавливать принудительную вентиляционную систему, которая будет в состоянии поставлять внутрь дома необходимое количество свежего воздуха, одновременно удаляя отработавший воздух, содержащий вредные испарения.

Проведение расчетов для проектирования

Установлены санитарно-гигиенические нормы потребности людей в свежем воздухе, согласно которым владелец каркасного строения должен проводить расчеты перед установкой вентиляционной системы:

  • режим отдыха или сна 20 м3/ч;
  • активность без нагрузок 40 м3/ч;
  • повышенная активность или физическая работа 60 м3/ч.

Зная количество жильцов дома и их режим дня, несложно подсчитать количество воздуха, которое должно обновляться в установленную единицу времени.

Также при расчетах параметров воздуха для помещений каркасного дома следует руководствоваться следующими нормативами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

Обычно расчет необходимого количества воздуха проводят по обеим методикам – по количеству людей и по кратности. Необходимые методики несложно найти в интернете. Для проектирования вентиляционной системы берут большее из 2 значений.
Таблица с нормативной кратностью обмена воздуха
Нормативы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла обеспечивать поставку необходимого объема воздуха, производятся расчеты сечения воздуховодов и отдушин

Кроме расчета количества воздуха, понадобится рассчитать сопротивление сети воздухораспределения – этот показатель пригодится при выборе вентиляторов.

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров. Каждый новый слой минеральной ваты должен перекрывать место стыка материала

Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Технология утепления стен каркасного дома  аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

  • Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
  • Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
  • К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
  • Отделка производится по принципу «сверху вниз».

Особенности составления проекта

Если владелец каркасного дома решил оборудовать комбинированную систему вентилирования, ему нужно будет спроектировать оконные или стеновые приточные клапаны для поступления воздуха. Установка оконных клапанов гораздо сложнее стенных, так как придется вырезать отверстия для клапанов в оконной раме или створке окна.

Даже владея навыками работы со стеклом, установить оконный клапан будет непросто. Гораздо легче вырезать проем для клапана в стене помещения, куда планируется направить приток воздуха с улицы. Обычно их размещают в жилых комнатах.
Комбинированный вариант вентилирования
Если в естественную схему вентилирования включить приточные или вытяжные клапаны, получится недорогой, но эффективный вариант комбинированной системы

Кроме приточных клапанов понадобится обустроить вытяжку отработанного воздуха их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, причем наружная выводная труба должна быть выше конька крыши не менее, чем на 0,5 м. При наличии в доме дымохода от камина или печи, он также может быть включен в систему как вытяжной канал.

При выборе владельцем принудительного типа вентиляционной системы, схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужной потери тепла. Воздухоотводы не должны быть чересчур длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и прочее необходимое оборудование подбирают согласно техническим характеристикам, с учетом проведенных расчетов потребности в свежем воздухе и сопротивления сети воздухораспределения вентиляции.

Помимо системы воздуховодов владелец каркасного дома должен спроектировать вентиляцию пола, которая будет препятствовать скоплению конденсата и появлению пятен плесени.
Вентиляция пространства под нижним перекрытием
Все конструкции каркасной постройки должны быть обеспечены вентиляционной системой. Обязательно нужно обеспечить приток свежего воздуха в подвал через продухи и отток его через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома обязательно следует учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть выполнены из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать перемещению воздуха. Внутренние неровности могут вызвать снижение тяги, в результате чего образуется непроходимость воздушной массы.
  2. При монтаже вентиляционных каналов в ходе обустройства каркасного дома нежелательно использовать металлические комплектующие, так как в результате взаимодействия металла с материалом стеновых панелей снижаются показатели теплоизоляции.
  3. Вытяжное оборудование, особенно удаляющее из комнат воздух с неприятным запахом, должно быть установлено в разных помещениях с характерными колебаниями температуры, парообразованием, высокой влажностью.
  4. Транзитные воздухоотводы не должны проходить через жилые комнаты и кухню.
  5. Воздуховоды, в которых ожидается оседание конденсата, должны быть спроектированы с наклоном и дренированием.
  6. При установке вентилятора воздуховод с коленом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оснастить клапаном, который будет препятствовать холодному воздуху попадать внутрь дома при выключенном вентиляторе.

Для прокладки вентканалов лучше всего подходят полимерные воздуховоды, имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.
Макет дома с запроектированной вентиляцией
Для того чтобы можно было рассчитать кратность воздухообмена, выбрать и рассчитать необходимое оборудование для устройства вентилирования, нужен план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих такому типу строений

Вентиляционные короба рекомендуется разместить между элементами каркаса дома или между балками. В любом случае, канал для вентиляции должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух перемещался с нужным ускорением.

Шаги проведения монтажных работ

При качественной подготовке монтаж вентиляционной системы производится без особых сложностей за несколько последовательных шагов:

  • Оборудуются приточные клапаны путем высверливания в стенах и в полу отверстий нужного диаметра.
  • В каждое отверстие вставляется подготовленная труба воздуховода, оснащенная с наружной стороны мелкой решеткой, препятствующей попаданию мусора в канал, а с внутренней – канальным вентилятором.
  • Стыки герметизируются монтажной пеной.
  • После застывания пены в нужных местах монтируется воздушный фильтр и оборудование для шумопоглощения.
  • Вслед за обустройством приточных клапанов монтируется разводка каналов с герметизацией всех стыков и креплений. Вентиляционный блок удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в короб и начать внутреннюю декоративную отделку, рекомендуется провести проверку системы. После отделки ремонт и отладка будут проблематичны.

Монтаж вентиляционной системы должен проводиться в строгом соответствии составленному проекту.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Существует несколько способов проверить вентсистему:

  1. Проверить все помещения на присутствие посторонних запахов, затхлости и духоты. Если все перечисленное отсутствует, система установлена правильно.
  2. Обследовать технические помещения на наличие плесени и грибка, особенно ванную и кухню. Наличие плесени свидетельствует, что вентиляция не выводит избыток влаги в нужном объеме.
  3. Обратить внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся к решетке бумажную салфетку в одно сложение. Если ее прижимает к вытяжке, значит, все действует нормально. Если нет, то вытягивание не происходит. Проверку производят, когда за окном около -5оС.

Подносить огонек зажигалки или спички к вентиляционному каналу на кухне с газовым оборудованием не стоит. Если была утечка, может произойти взрыв. В любом случае перед тестированием нужно открыть форточки: и для проветривания, и для установления гравитационной тяги.

к меню ↑

2.3 Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

к меню ↑

2.4 Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха.  Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

  • Печки-каменки;
  • Комнатки-парилки;
  • Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

к меню ↑

2.5 Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

к меню ↑

2.6 Дополнительные возможности

Герметичные стены каркасного строения тоже нуждаются в проветривании. Для этого делается «вентиляционный зазор». Это небольшой промежуток между внешней обшивкой и слоем изоляции (или ветрозащиты, часто применяется плёнка).

Чтобы оставить необходимый зазор, на верхнюю часть изоляционного слоя прибивается брусок. К нему можно крепить вертикальные планки или сразу наружную обшивку.

По нижнему периметру дома делаются приточные отверстия, а под навесом кровли обустраивается выход. Это обеспечивает постоянное движение потоков под обшивкой, что благотворно для строительных материалов.

к меню ↑

3 Вентиляция чердака каркасного дома

Устройство вентиляции холодного чердака в каркасном доме позволяет снизить атмосферное воздействие, в частности появления конденсата из-за разности температур наружного и внутреннего воздуха на конструктивные элементы здания. Такая система подразумевает наличие двух отдельных контуров:

  1. Вентиляция кровли.
  2. Непосредственно вентиляция пространства под крышей.

к меню ↑

3.1 Вентиляция подкровельного пространства

Вентиляция чердака каркасного дома

В летнее время, особенно в жарких климатических районах, прямые солнечные лучи способны сильно нагревать крышу, а, следовательно, и воздух под ней. Посредством теплообмена нагретый воздух передает тепло на потолок нижних помещений. Из-за этого нахождение в доме создает жильцам дополнительные проблемы, дискомфорт.

Чтобы этого не произошло, во фронтонах с разных сторон дома при строительстве делают отверстия для слуховых окон. Кроме окон отверстия можно закрыть специальными вентиляционными решётками.

Размеры вентиляционных проёмов рассчитываются исходя из площади пространства под крышей.

В зимнее время чердак проветривать нет необходимости, при условии что он является нежилым помещением.

к меню ↑

3.2 Вентиляция кровли

Вентиляция чердака каркасного дома

Вентиляция кровли подразумевает круглогодичное проветривание. В зимний период, благодаря теплообмену, прогретый потолок комнат дома передает тепло чердачному помещению. За счёт холодной крыши создается резкий перепад температур, а значит и выпадение конденсата. Последний вызывает гниение деревянных конструкций каркаса крыши. Данное явление требует дополнительной вентиляции кровли.

Приток здесь осуществляется через подшивку крыши, в отверстия которой монтируются пластиковые или металлические решётки. Отверстия следует делать по всему периметру. Вытяжка происходит у конька крыши, а точнее под ним. Это происходит посредством установки коньковых продухов или аэраторов. Последние обеспечивают усиленную тягу за счёт своего возвышения над крышей, и наличия дефлектора.

к меню ↑

4 Полезные советы по монтажу воздушных каналов

Независимо от формы трубопровода важна качественная теплоизоляция системы

к меню ↑

4.1 Круглые трубы

  • Чтобы соединить отдельные части систем вентиляции можно использовать бандаж. На торцах труб необходимо сделать отбортовку. Все стыки должны быть герметичными – для этого используют мастику.
  • Вентканалы круглого сечения соединяют ниппелями. С помощью муфты также можно соединять трубы, для этого их надевают сверху вентиляционных каналов. Соединения крепятся саморезами.
  • Еще один вариант соединения – раструбной. Когда воздуховоды вставляются друг в друга, но для каждого стыка требуется дополнительная герметизация.

к меню ↑

4.2 Прямоугольные трубы

Чтобы прямоугольные элементы соединить между собой, нужно использовать шины (металлические профили). Они фиксируются на торцах вентиляционных труб. С помощью угловых вставок шины скрепляются между собой. Герметизация стыков будет идеальной, если использовать резиновые уплотнители, они крепится на шине.

В каркасных домах можно оборудовать любой тип вентиляции. Однако, практика показала, что оптимальным вариантом будет принудительная вентиляция. Она обеспечивает воздухообмен качественный, не зависящий от погодных условий. Также, с принудительной вентиляцией независимо от квадратуры дома застоя воздуха в помещении не будет.

к меню ↑

5 Обзор рынка вентиляционного оборудования

1111
Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

  • Полупромышленного и бытового предназначения;
  • Для использования в промышленности;
  • Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

к меню ↑

5.1 Устройства полупромышленного и бытового предназначения

n000091_alfa_laval_arctigo_sd_aircoolers
Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

  1. Чешская Remak;
  2. Шведская Kanalflakt;
  3. Шведская  Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

imagehandler3
Недавно на рынке нашей страны появилась продукция таких изготовителей:

  1. Российская Арктос;
  2. Из восточной Европы Ventrex;
  3. Российско-германская компания Korf;
  4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

к меню ↑

6 Рекомендации специалистов

  1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
  2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
  3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
  4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
  5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
  6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
  7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
  8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Источники


  • https://Pro-karkas.ru/engineer-communication/ventilation-frame-house/
  • https://sovet-ingenera.com/vent/montazh/ventilyatsiya-v-karkasnom-dome-svoimi-rukami.html
  • https://VentingInfo.ru/sistemyventilyacii/ventilyatsiya-v-karkasnom-dome-svoimi-rukami-shemy
  • https://KarkasBlog.ru/mounting/ventilyaciya-v-karkasnom-dome-svoimi-rukami-sxemy.html
  • https://okarkase.ru/kommunikacii/ventilyaciya/ventilyaciya-v-karkasnom-dome-svoimi-rukami-sxemy-rekomendacii.html
  • https://AeroClima.ru/ventilyaciya/karkasnogo-doma/
  • https://kupisantehniky.ru/ventilacia-v-karkasnom-dome-svoimi-rukami-pravila-obustrojstva-sistemy-vozduhoobmena-v-karkasnike/
  • https://nikastroy.ru/ventilacia-v-karkasnom-dome-ustrojstvo-i-posagovaa-instrukcia-kak-pravilno-sdelat/
  • https://zamis.ru/sistemyventilyacii/osobennosti-ventilyacii-v-karkasnom-dome
  • https://dymohod-msk.ru/ventilacia-v-karkasnom-dome/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
