Вентиляция в бане – как сделать правильно своими руками

Содержание

  1. Важность вентиляции в бане
    1. Нужна ли вентиляция в традиционной русской бане
    2. Необходимость вентилирования современных бань
    3. Специфика вентсистем для бани
    4. Особенности устройства вентиляционной системы
    5. Комплектующие для сооружения вентиляции
    6. Как сделать вентиляцию в парилке с отдельной топкой
    7. Схема вентиляции в парилке с топкой внутри помещения
    8. Общие принципы
    9. Расчёт вентиляции
    10. Где размещать приточные и вытяжные отверстия
  2. Устройство, виды, схемы вентиляции в бане
    1. Естественная
    2. Принудительная
    3. Чего нельзя применять при вентиляции в парилке?
    4. Эконом-решение: залповая вентиляция в парной русской бани
    5. Выбор наиболее подходящей схемы
    6. Оптимальная схема для парилки
    7. Применение механической и комбинированной вентиляции
    8. Замеры микроклимата в парной
  3. Вентиляция в бане своими руками
    1. Нюансы организации вентиляции
    2. Фундамента
    3. В помывочной (душевой)
    4. На чердаке
    5. На цокольном этаже
    6. Монтаж вентиляции в построенной бане
    7. Основы проектирования систем вентиляции
  4. Подготовка к монтажу вентиляции: чертежи и разметка
    1. Советы по выбору и покупке материалов
    2. Расчёт вентиляции для бань разных габаритов
    3. Пошаговое руководство: как установить вентиляцию в бане самостоятельно

1 Важность вентиляции в бане

Раньше обустройству вентиляции в банных помещениях не придавалось большого значения, воздухообмен происходил естественным путем. В традиционной русской баньке основным материалом было бревно, через щели сруба отлично проходил воздух, уходила гарь. Служила вентиляцией в парилке и печь на дровах, которую выкладывали из кирпича прямо в парной.

Сейчас такие постройки ‒ редкость. Хозяева отдают предпочтение более дешевым материалам (брусу, пеноблоку, доскам), теплоизолируют стены, пол, потолок, выполняют отделку внутри и снаружи. Помещение выходит герметичным, но не дышит.

Отопительное оборудование на дровах чаще ставят в предбаннике или вообще используют электрические котлы, электрокаменки, для которых нужно устанавливать дымоходную трубу.

Монтаж правильной вентиляции обеспечит:

  1. Выход углекислого газа. Циркуляцию свежего воздуха в помещениях.
  2. Поддержание процесса горения в дровяной печке, каменке.
  3. Хорошее просушивание деревянных поверхностей. Предотвращение процесса гниения, образования плесени на дереве.
  4. Своевременное удаление из комнат влаги, конденсата.
  5. Создание комфортного микроклимата для банных процедур.
  6. Устранение неприятного запаха.

Установка воздуховода не устраняет тепло из парилки, а задает ему нужное направление движения. При правильно продуманной схеме движения в бане получится избежать сырости, холодного пола, накопления гари от печи, быстрого остывания комнат.

Трубы принудительной вентиляции

На законодательном уровне разработаны «Методические рекомендации по проектированию бань от 30.12.1993», где в 6-м разделе четко прописано, как сделать правильно вытяжку, где она должна стоять, приведены ссылки на СНиП, указаны средние показатели, размеры, которые учитываются при расчетах, прописана кратность воздухообмена, есть инструкция, как определить необходимый диаметр труб для вентканалов.

При вычислении теплотехнических величин для душевых, раздевалок за основу берется влажность 67%, средняя температура ‒ +27 градусов. В парильных помещениях уровень влажности берется 85%, температура ‒ +65 градусов.

к меню ↑

1.1 Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

к меню ↑

1.2 Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

к меню ↑

1.3 Специфика вентсистем для бани

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Во-втором в работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани. В третьем – симбиоз первого и второго вариантов.
Вентилятор для бани
Подбирая вентилятор для вытяжки, нужно обязательно обращать внимание на его степень защиты (IP44 выше) и корпус, который должен быть жаропрочным

Среди схем вентиляции, применяемых в банях, наиболее популярна басту. Она подразумевает устройство отверстия для притока с регулируемой задвижкой, которое располагается за/под печью. Дополнительно под печью могут быть отдушины, управляемые клапаном или задвижкой. Сквозь них поступает воздух из подполья, проникающий с улицы через продухи в фундаменте.
Малошумный вентилятор для бани
Среди вентиляторов для бани можно отыскать практически бесшумные модели. Они мощные, создающие шум при работе в 22-35 дБ

Верхнее отверстие этого короба закрыто до нужного времени. Как только возникает необходимость просушить помещение, открывают сразу 2 вытяжных клапана.

Такая, казалось бы, идеальная схема не всегда подходит. Тогда применяют принудительный вариант вентилирования. Если в эту схему добавить вытяжной вентилятор в нижнюю часть на входе в вентиляционный короб, то получится вытяжная система. При установке вентилятора в приточном отверстии за/над печью получим приточную схему вентилирования парилки.
Схема вентиляции в бане
Холодный воздух, попадая в парилку, сразу же прогревается. А отработанный вытесняется в нижнее отверстие вентиляционного короба, устроенного на противоположной стене

Еще одна схема вентиляции, применяемая в банях, когда приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи эти отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

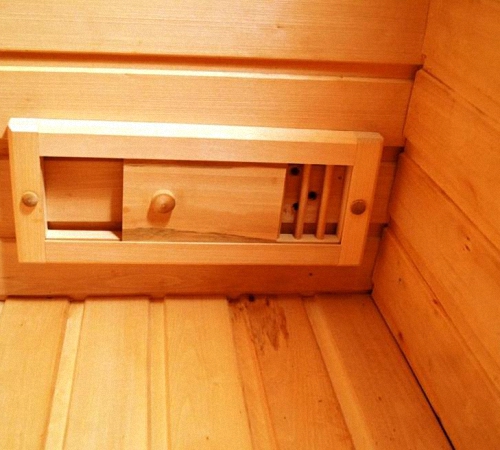

Отверстия с задвижками
Удобно использовать схему басту, оборудовав отверстия специальными регулируемыми задвижками. Ведь открывать и закрывать их можно по мере надобности, установив подходящий размер зазора/отверстия

Схема вентиляции, в которой задействован один канал для притока и один для удаления воздушных масс, также используется в банях. Причем эти 2 отверстия располагаются на одинаковой высоте от пола. Первое за печью, а второе – на противоположной стене. Здесь обязательно установить вытяжной вентилятор, чтобы вентсистема заработала.

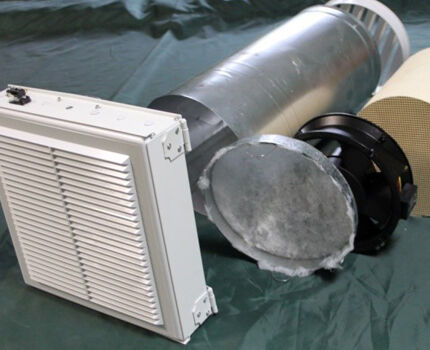

Комплектующие для устройства вентиляции
Все комплектующие, применяемые для устройства вентиляции, нужно подбирать соответствующего уровня влаго- и жаростойкости, специально предназначенные для бань и саун

Самый неудачный вариант, когда приток и вытяжка устроены на одной стене, как раз напротив печи. К сожалению, такая картина также не редкость, когда другие схемы никак не могут быть применены в конкретных условиях.

При такой схеме свежий воздух, попадая в помещение, ищет путь к печи, попутно натыкаясь на ноги парящихся. Затем, оказавшись в нужном месте и нагревшись, он поднимается вверх, перемешивается с паром и вылетает в отверстие, расположенное в 20-30 см от потолка. Он не успевает полноценно отработать, насытившись в нужной мере углекислым газом.

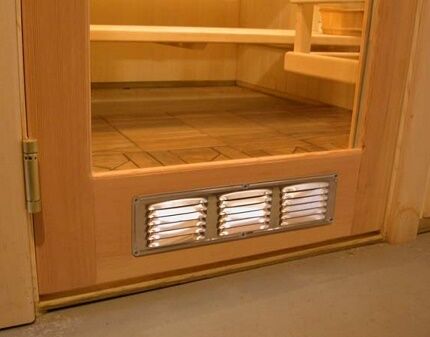

Вентиляционные отверстия в бане
Неудачное расположение вентиляционных отверстий в бане чревато сквозняками и недостаточным насыщением помещения кислородом

Конструктивные составляющие системы

В бане вентиляция необходима для безопасности людей и обеспечения приемлемых условий эксплуатации материалов самого помещения. Разработка и устройство вентсистемы вовсе не значит, что предстоит потратить громадные деньги на реализацию никому не нужных проектов.
Качественная вентиляция бани
Качественная вентиляция бани вовсе не равнозначна дорогой вентиляции. Все будет зависеть от конкретных условий отдельно взятой постройки

Качественная вентиляция, реализованная в бане, включает в себя проветривание и просушку:

  • всех помещений;
  • конструктивов стен;
  • просушка полов;
  • вентиляция чердака и подкровельного пространства.

В качестве вентиляционных отверстий на чердаке делают специальные окна, софиты или ставят аэраторы – все зависит от типа крыши и материалов. Просушку кровельного пирога обеспечивают путем устройства вентиляции подкровельного пространства.

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.
Вентиляция во всех помещениях бани
Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесениВ проветривании нуждаются все помещения бани, в их числе:

  • парилка;
  • помывочная;
  • предбанник/комната отдыха;
  • другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

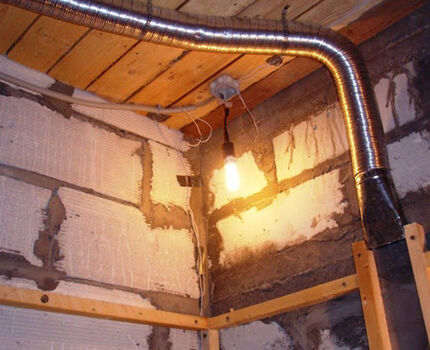

Монтаж вентканала в бане
Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Владельцам финских саун и банных комплексов с двумя или более видами парных, включая восточный хамам, рекомендуем ознакомиться со спецификой устройства вентиляции в сауне, подробно описанной в предложенной статье.

Зависимость вентиляции от материала стен бани

Вентиляционная система для бани прямо зависит от типа самого помещения и материала, из которого оно было построено. Это может быть отдельное сооружение или несколько комнат в давно построенном доме. Первый вариант предпочтительнее – здесь удобно спланировать и устроить вентсистему, выбрав самый недорогой способ.

Если баня примыкает к жилым помещениям, следует особое внимание уделять ее просушке, чтобы обезопасить стены дома от гниения. Также, не нужно забывать, что температура в парилке будет высокой, поэтому прилегающие стены нужно дополнительно сделать жаростойкими.
Сауна в части жилого дома
Чаще всего в части жилого дома устраивают не привычную русскую баню, а сауну, в которой меньше пара и больше жара

В таком случае система вентилирования будет только принудительная. Она обязательно должна учитывать безопасность стен и несущих конструкций жилого дома. Вентсистема такой бани будет являться частью системы всего дома. Вентканалы же могут соединяться с общедомовыми или отдельно выходить на крышу или через стену на улицу.

В зависимости от типа материала бани бывают:

  • из кирпича;
  • бревен;
  • из газоблоков;
  • бруса;
  • деревянного каркаса с утеплением.

В кирпичных и каркасных банях вентканалы можно устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно предстоит поставить вытяжной вентилятор для лучшего удаления отработанного воздуха.
Цокольный дефлектор
Если баня располагается в цокольном помещении, то устанавливают цокольный дефлектор для обеспечения оптимальной тяги

Бани из газоблоков из-за особенностей материала стен оборудуют оцинкованными воздуховодами, покупая готовые трубы. Иногда устраивают вентканал из оцинкованных листов, придав им соответствующую форму и надежно загерметизировав все стыки. Воздуховоды должны проходить поверх стены.

Если в качестве материала использованы бревна, то возможна естественная приточная вентиляция за счет особенностей дерева и технологии сооружения. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться.
Старая баня с естественной вентиляцией
Живы еще яркие примеры бань, построенных 50 и более лет назад. Они от времени стали еще крепче, а париться в них – одно удовольствие

Но достичь оптимального соотношения между поступающим воздухом и уходящим паром бывает очень сложно. Чтобы избежать сквозняков и не топить всю улицу, часто предпочитают дополнительно утеплить деревянную баню, организовав внутри отверстия с клапанами для удаления/поступления воздуха.

к меню ↑

1.4 Особенности устройства вентиляционной системы

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.
Залповое проветривание через окна и двери
При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

  • окна;

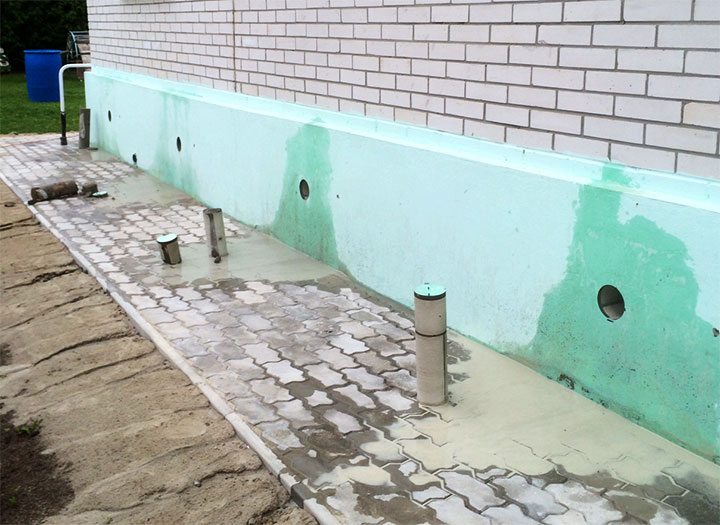

  • продухи в фундаменте;
  • специальные отверстия в стене/потолке;
  • двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

к меню ↑

1.5 Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

  • вентиляционный клапан;
  • задвижка;
  • решетка;
  • сетка антимоскитная/защитная;
  • вентиляционный короб;
  • воздуховод оцинкованный или гофрированный;
  • вентилятор;
  • гигрометр, термометр;
  • металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

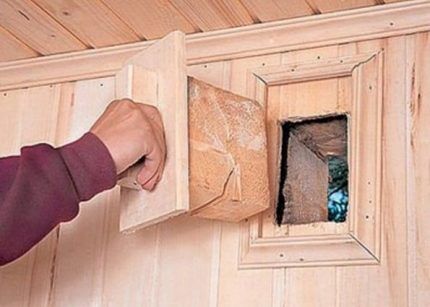

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.
Закручивающиеся клапаны для вентиляции
Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.
Металлические решетки для бани
Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.
Вентиляция в бане с бассейном
Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

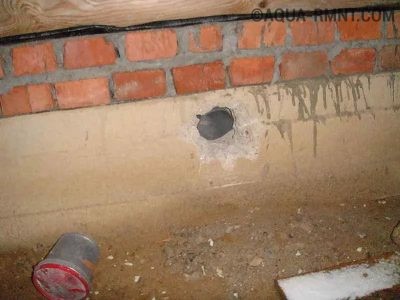

Устройство вентилируемых полов бани
Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

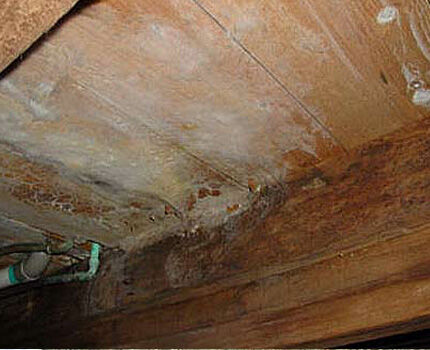

Гниет потолок бани
Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

к меню ↑

1.6 Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

  • отсутствие мусора в парилке;
  • дверь в помещение открывается только при входе;
  • возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Вентиляция в бане схема и устройство

к меню ↑

1.7 Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Вентиляция в бане схема и устройство

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

  • вначале топки печи все отверстия и приточные и вытяжные закрываются;
  • дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
  • при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
  • по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Вентиляция в бане схема и устройство

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

  • растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
  • нижняя дверь остается открытой до полного прогрева печи;
  • закройте дверь снизу и работайте с верхним люком;
  • в процессе парения открывается только поддувало, установленное на коробе;
  • после использования парилки по назначению, хорошо проветрите помещение.

Вентиляция в бане схема и устройство

к меню ↑

1.8 Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами.

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

к меню ↑

1.9 Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

Наименование Длина, ширина, высота Объём, м3 Воздухообмен, кратность Воздухообмен, м3/час Примечание
Приток Вытяжка Приток,

Гр.3 х гр.4

Вытяжка, гр.3 х гр.5
1 2 3 4 5 6 7 8
Предбанник 2 х 3 х 2,4 14,4 3 0 43,2   Добавить приток в размере 158 – 43 = 115 м3
Моечное, душевая 2 х 2,5 х 2,4 12,0   Не менее 50 м3/час   50
Санузел 2 х 1,2 х 2,4 5,8   Не менее 50 м3/час   50
Парная 2,3 х 2,3 х 2,2 11,6 0 5   58
Всего   43,8

Σп = 43

Σв = 158



Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м3/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м3/час). Для 5 м/с это 125 мм. Для парной (58 м3/час) со скоростью 2м/с – 125 мм.

Таблица 2

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

к меню ↑

1.10 Где размещать приточные и вытяжные отверстия

pol-v-moechnoi-300
Существует несколько простых правил — где размещать приточные и вытяжные отверстия:

  1. приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
  2. вытяжное — размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи.

К числу распространённых схем размещения относятся:

  • для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
  • для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
  • расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
  • расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

к меню ↑

2 Устройство, виды, схемы вентиляции в бане

Условно вытяжка в бане бывает:

  1. Естественной. Принято оставлять продушины в стенах, фундаменте, крыше при строительстве основной конструкции.
  2. Принудительной. Готовые приборы, которые работают от электричества и запускаются только, когда используется баня.

Движение горячего воздуха в парилке
Схема вентиляции в парильном помещении

Принцип действия обоих видов заключается в том, что отработанный воздух вытесняется, помещение наполняется свежим кислородом.

В комнатах нужно делать отверстия для притока воздуха выше, для оттока – ниже.

Для банных помещений лучше, чтобы углекислый газ уходил на улицу, оттуда же и поступал в помещение свежий воздух.

Если баня совмещена с домом, допускается устраивать выход (вход) в другую комнату. Но, так как воздух из парной всегда с повышенной влажностью, делать это нужно лишь в случаях крайней необходимости.

к меню ↑

2.1 Естественная

Отлично подходит для бань-блоков, небольших бань-бочек. Получается экономно и эффективно. Работает такая вентиляция на разнице температур и давления.

Схемы естественной вентиляции в бане

Естественная вентиляция ‒ циркуляция воздуха в помещении без использования каких-либо приборов, а за счет расположения нескольких отверстий в разных местах комнат.

Важный нюанс заключается в том, что сверху может собираться теплый воздух и быть жарко, а внизу идти сквозняк и быть холодно. Поэтому задача владельцев хорошо продумать и провести разделение потоков на 2-3 вытяжных канала.

Осуществляется это должным образом через дымоход, отдушины в постройке. Какой из них выбирать, разберем ниже.

Через дымоход

Подходит в том случае, если топка печки с поддувальным отсеком будет находиться в парной. Отработанный воздух будет выходить через дымоходную трубу за счет тяги, которая образуется при горении топлива.

Баня в разрезе

Схема считается рабочей только при условии наличия притока воздуха снаружи и наличия тяги внутри печи.

Чтобы обеспечить непрерывный приток допустимо:

  1. Оставлять в парной небольшую щель в дверях. Периодически приоткрывать ее.
  2. В бревенчатой бане зазор для потоков воздуха делать между первыми венцами, которые идут ниже пола.
  3. Рубить в стенке отверстие сразу напротив печки от пола на высоте 20‒30 см.

Холодный поток воздуха, что проникает в помещение, идет по направлению к источнику тепла, вверх вытесняется уже нагретый воздух. Воздух прогревает комнату. Постепенно остывает, уходит к низу, где втягивается в поддувало и выходит через дымоходную трубу на улицу.

3D проект парной

Воздухообмен через дымоход считается малоэффективным, поскольку большая часть свежего притока втягивается в топку печи. Рекомендуется дополнить банное помещение другими типами вентиляции.

Через продухи

Продухами называют специальные отверстия в стенах, закрытые решетками, через которые циркулирует воздух в помещении. Их рекомендуется ставить на уровне 20 см от пола и потолка на достаточной удаленности друг от друга.

Продуха в кирпичной стене

Одно из канальных отверстий проделывают между дверью и печью, следующее – на стене напротив.

Для хорошего проветривания расстояние по вертикали между отверстиями делается минимум 1,5 м.

Лучшее положение приточного канала ‒ за печкой. Воздух поступает в комнату, нагревается и начинает вытеснять уже горячий кверху, где находится вытяжное отверстие. Благодаря чему в парилке нет разницы температур на разных уровнях.

Деревянная задвижка вентиляционного канала

Всегда важно соблюдать перепад высоты между приточным и вытяжным отверстием. Когда они находятся на одном уровне, образуется сквозняк, помещение прогревается дольше, по полу тянет холодом.

Поэтому такие моменты стоит предусмотреть на этапе проектирования бани, разработки чертежей.

Обратный вытяжной продух можно установить над полками. К нему быстрее будет поступать горячий воздух.

Естественная вентиляция в парной

Для регулирования прогрева, проветривания помещения на отверстия ставят пластиковые, деревянные или железные задвижки или крышки.

Главный плюс естественной вентиляции ‒ она работает без какого-либо покупного оборудования, которое питается от электричества, поэтому никогда не ломается и недорогая.

к меню ↑

2.2 Принудительная

Естественная вентиляция плохо справляется с проветриванием больших бань с множеством комнат. Не хватит ее, если баню решено совмещать с домом. Для этого ее дополняют приборами или вовсе отказываются от нее в пользу принудительной.

Схема принудительной вентиляции

Принудительная вентиляция ‒ это электрические приборы, которые способствуют быстрой циркуляции воздуха в помещении. Режим работы, скорость регулируется нажатием кнопок или с помощью панели электронного управления.

В модицированных новинках выставляется температура, требуемая влажность, время включения и отключения вентиляции. Проводить установку приборов самостоятельно не рекомендуется. Лучше сделать это под четким руководством специалистов или же полностью доверить им монтаж.

Из плюсов:

  • хозяева не тратят время на контроль проветривания помещения;
  • большая эффективность в сравнении с естественной;
  • отдельные модели легко установить в уже построенной бане.

Минусы:

  • затраты на оплату электроэнергии;
  • большой риск возгорания проводки.

Вытяжная вентиляция
Схема вытяжной вентиляции: 1 – вытяжные насадки; 2 – вентилятор; 3 – устройство очистки; 4 – дефлектор.

Принудительная вентиляция бывает нескольких видов:

  1. Приточная. Встраивается в приточное отверстие. Увеличивает давление, так что отработанный воздух быстро всасывается в вытяжку. Минус ‒ слишком частое поступление холодного воздуха в помещение. Используется в предбанниках.
  2. Вытяжная. Вентилятор втягивает в себя грязный воздух и выводит его наружу. Чистый воздух заполняет свободное пространство. Этот тип часто применяется не только в банях, но и на кухнях жилых домов, квартир.
  3. Приточно-вытяжная. Комбинированный вид, где применяются два предыдущих типа вентиляции. Способствует достижению максимально интенсивного проветривания. Применяется в больших банных комплексах.

Вентиляторы принудительного действия

Вентиляторы принудительного действия должны выдерживать:

  • высокую температуру;
  • постоянную повышенную влажность;
  • перепады температур.

Выбирать оборудование нужно по мощности, которая соответствует площади помещения с учетом показателя кратности воздухообмена. Для бань он равен пяти.

Отличным вариантом станет техника, где мощность можно регулировать, есть таймер автоматического запуска программы, датчики изменения температуры и влажности. При грамотной настройке автоматики владельцам не придется беспокоится о поддержании требуемого микроклимата в помещении. Устанавливаются такие приборы прямо в вытяжной проем или на стену за ним.

Принудительная вентиляции в санузле

Варианты правильного обустройства вытяжки в банной постройке:

  1. Когда баня пристроена к дому и имеет общие с ним стены, то для хорошего обдува комнат отдушины будут делаться на одной стене. Печь устанавливают напротив приточного проема внизу, вытяжное отверстие выше пола, ближе к потолку. Если есть чердак, придется оборудовать воздуховод и выводить его на крышу.

Чтобы полы в парной не были холодными, на приточное отверстие ставят задвижку или крышку, клапан.

  1. Другой способ построить вытяжное и приточное отверстия на разных стенах где-то посередине. Если есть смежная комната, то в ней монтируется отдельная вытяжка на улицу.
  2. Если пол в моечной, парилке из бетона, а сверху идет деревянный настил, то вытяжку можно сделать под ним. Вытяжной канал располагается в фундаменте и выполняет сброс грязного воздуха на улицу. Приток делают сразу возле печки. Стоит оставить в стенах между моечной и комнатой отдыха проемы, тогда воздух начинает циркулировать по всей площади, постепенно нагревая ее.

Металлические воздуховоды

В кирпичных, блочных банях часто объединяют воздуховоды смежных комнат. Их прокладывают в стенах с выводом на чердак, крышу и на улицу. Для уже построенных конструкций этот вариант исключается.

Для каркасных бань естественная вентиляция не подходит из-за большой теплоизоляции. Решением станет применение приточно-вытяжной системы. Проемы закрываются простыми задвижками.

к меню ↑

2.3 Чего нельзя применять при вентиляции в парилке?

Откажитесь от применения пластиковых элементов:

  1. гофр;
  2. коробов;
  3. заглушек.

plastik-i-plitka-300
Это то, чего нельзя применять при вентиляции в парилке — они не выдерживают высоких температур, будут оплавляться, выделяя вредные вещества и приобретая неэстетичный вид.

Но в помывочной или предбаннике их применение не возбраняется.

В качестве заглушек отдушин или лючков можно применять только древесину: металл может обжигать от нагрева или подвергаться ржавчине под действием влаги.

к меню ↑

2.4 Эконом-решение: залповая вентиляция в парной русской бани

Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом — эконом-решение: залповая вентиляция в парной русской бани.

Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.

Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.

ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному.

к меню ↑

2.5 Выбор наиболее подходящей схемы

Если в жилых помещениях предполагается постоянный воздухообмен, то в банях это удобно не всегда, все зависит от размеров бани и ее внутреннего устройства.

Вентилирование русских бань осуществляется такими методами:

  • залповая вентиляция;
  • вытяжка через дымоход;
  • использование специальных отверстий.

Залповая вентиляция – это красивое название для обычного проветривания. Такой метод вполне уместен для парных небольшого объема. Идея состоит в том, чтобы периодически открывать окна и двери, создавая, таким образом, условия для интенсивного и кратковременного вентилирования.

Разумеется, проводить проветривание во время проведения банных процедур не имеет никакого смысла.
Залповая вентиляция
Залповое вентилирование в бане осуществляется во время перерывов между заходами в парилку. Для этого на пару минут открывают двери и окна

Помещение вентилируют в те моменты, когда в парной никого нет, а также по окончании процесса. Для проветривания просто открывают окно и дверь в парную всего на несколько минут.

За этот период воздух внутри помещения обновится, и поверхности немного просохнут, а стены парной не остынут, поэтому у посетителей бани в дальнейшем не возникнет неприятных ощущений. Возможность залпового вентилирования следует предусмотреть еще на этапе строительства бани.

Напротив двери следует сделать окно с форточкой, чтобы воздухообмен выполнялся правильно. В идеале дверь нужно сделать в углу, а форточку поместить не напротив, а по диагонали и как можно ближе к потолку. Чтобы залповое вентилирование было эффективным, о нем нужно просто не забывать. Попарились, пару минут уделили проветриванию и можно спокойно продолжать процедуры.
Схема залповой вентиляции
Не стоит забывать о необходимости залпового вентилирования в бане, чтобы поверхности успели просохнуть, а отработанный воздух сменился свежим

Отведение отработанного воздуха через дымоход предполагает наличие печи-каменки или другого подходящего устройства с дымоходным каналом. В такой печи имеется поддувало, через которое осуществляется отвод отработанного воздуха.

Но для эффективной работы этой схемы нужно проследить, чтобы в помещение поступало достаточно свежего воздуха.
Вентилирование через дымоход
Если в бане имеется печь-каменка, которая работает во время банных процедур, вентилирование можно осуществлять через имеющийся дымоход

В срубах специально оставляют щели в нижних венцах стен, альтернативный вариант – небольшая, всего 10-15 мм щель под дверью в парную. Если таких просветов нет, а возиться с их организацией не хочется, достаточно просто оставлять дверь в парную немного приоткрытой.

Еще одно важное условие для организации вытяжки через дымоход – печь должна гореть все время, иначе воздух не будет удаляться, соответственно, и приток будет ограничен. Если в бане имеется только печь, рассчитанная на кратковременное включение, придется выбрать иной способ вентилирования.

Универсальный способ организовать естественную вентиляцию в бане – сделать для этого специальные отверстия – продухи. В этом случае вентилирование будет осуществляться без препятствия, а регулировать интенсивность воздушных потоков можно с помощью специальных заслонок или регулируемых решеток.

Воздух в парилке будет постепенно обновляться. Оптимальной считается кратность воздухообмена в районе пяти или шести объемов помещения каждый час. Конечно, такую вентиляцию необходимо правильно спроектировать и установить, чтобы в помещении не было сквозняков.

Итак, понадобится проделать два отверстия: приточное и вытяжное. Площадь сечения этих отверстия должна немного различаться, вытяжка в бане должна быть больше, чем приток. Можно сделать одно приточное отверстие и два вытяжных.

Расположение притока и вытяжки следует сделать на противоположных стенах и в углах, расположенных по диагонали.

При этом вытяжное отверстие лучше всего делать под самым потолком, выше, чем расположен верхний полок, а приточное должно быть внизу, примерно в 30 см от уровня пола. Приток лучше всего осуществлять как можно ближе к печке или даже за ней, чтобы воздушные потоки с улицы успевали прогреваться.

Что будет, если пренебречь этими рекомендациями и сделать отверстия примерно на одном уровне? Ничего хорошего, т.е. сквозняк. Потоки воздуха будут пересекать помещение слишком быстро, и свежий воздух просто сразу уйдет из парилки. Понятно, что эффективность такого вентилирования оставляет желать лучшего.
Вентиляционные отверстия в парилке
Вентиляционные отверстия в парилке иногда закрывают для того, чтобы помещение прогрелось как можно скорее, но затем продухи необходимо обязательно открыть

Не стоит делать отверстия для вытяжки и притока на одной и той же стене, это также отрицательно скажется на воздухообмене. Чтобы получить достаточный поток воздуха, в стене бани обычно делают круглое отверстие под трубу диаметром 100-200 мм.

Для вытяжки нужно будет сделать проем немного больше. Можно использовать трубу чуть большего диаметра или две трубы поменьше. Главное, чтобы общая площадь сечения соответствовала расчетам.

к меню ↑

2.6 Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Оптимальная схема вентиляции парной
Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

  1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
  2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
  3. После парения, для высушивания бани, открывают оба вытяжных клапана.

к меню ↑

2.7 Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.

Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

  • Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
  • Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
  • Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
  • Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
  • Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
  • По окончании приема бани тщательно просушите полы и все комнаты.
  • Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

к меню ↑

2.8 Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке
Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

к меню ↑

3 Вентиляция в бане своими руками

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

  1. Нюансы организации вентиляции
  2. Разновидности систем
  3. Отделка пола для микроциркуляции
  4. Процесс регулировки
  5. Правильный воздухообмен

к меню ↑

3.1 Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

  • Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
  • Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

  • на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
  • обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
  • при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
  • настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
  • после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

  • Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
  • После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
  • Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
  • В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10×20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

к меню ↑

3.2 Фундамента

Вентилирование фундамента предотвращает скопление влаги внутри помещения, защищает деревянные элементы от гниения.

Продухи для вентилирования фундамента

Рекомендуемый диаметр продухов ‒ от 110 мм. Ставить нужно с четырех сторон друг напротив друга. Это позволит достичь максимальной циркуляции воздуха.

Отлично подойдет для бань, расположенных среди других построек.

к меню ↑

3.3 В помывочной (душевой)

Душевая в бане

Для душевой единственный рабочий вариант ‒ запуск принудительной вентиляции с направлением потоков в сторону раздевалки.

Принудительная вентиляция на потолке

Для помывочной зоны проем под вентиляторы делают вверху стены, чтобы вся влага, неприятный запах уходили наружу. Это же касается душевой, совмещенной с туалетом.

к меню ↑

3.4 На чердаке

Многие считают, что поставить окошко на фронтоне вполне хватит ‒ это ошибочное мнение. Влага, попавшая сюда, начнет разрушать стропильную систему из дерева.

Вывод вентиляционной трубы на крышу

Гораздо эффективнее сделать приток под навесом крыши, вытяжной проем на коньке. При таком положении потоки пройдут снизу-вверх с обеих сторон.

к меню ↑

3.5 На цокольном этаже

Вентилирование цокольного этажа актуально, когда его обустраивают как парилку в частном доме. От правильности установки воздухообмена зависит длительность службы всего здания, особенно это касается домов из бревен и каркасных.

Вентилирование цокольного этажа

При разработке проекта проводится расчет расстояния от стены до теплоизоляции. Недопустимо крепить ее вплотную ‒ начнет накапливаться конденсат на стенах от резкой смены температур.

Монтаж вентиляционной трубы

Для подвального пространства подойдет только принудительная вентиляция. Устанавливать ее самостоятельно не самый надежный вариант. Лучше пригласить специалистов.

к меню ↑

3.6 Монтаж вентиляции в построенной бане

Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.

В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.

Приточный вентилятор

Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.

Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.

Вентиляционная решетка

Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.

Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать

к меню ↑

3.7 Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

  • размеры и назначение помещений;
  • тип и размещение отопительных приборов и водонагревательных устройств;
  • предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Вентиляция в бане схема и устройство

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Вентиляция в бане схема и устройство

Заслонка отверстия вентиляции

к меню ↑

4 Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

  1. Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.
    Схема расположения вентиляции в бане

    Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

  2. Входное и вытяжное отверстие располагаются друг над другом. Применение этой схемы целесообразно лишь в том случае, если для устройства проветривания может быть использована только одна стена здания. Проёмы для воздуха размещают напротив печи. Входное отверстие следует приподнять на 30 см от чистового пола. Окно для вывода надо приопустить на 20 см от потолка. Воздух, который проходит через нижний ввод, будет нагреваться от печки и подниматься по направлению к воздуховыводу. Для полноценной работоспособности системы будут нужны механические вытяжные устройства (вентиляторы).
    Расположение вентиляционных отверстий на одной стене

    Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

  3. Кроме основных вентиляционных каналов сделано дополнительное вытяжное отверстие в полу. Эта схема предполагает проветривание не только секции парной, но и пространства под полом. Входное отверстие следует обустраивать в стене позади печи. Его надо поднять над полом на 20 см. Раскалённый воздух будет проходить в цокольную часть через зазоры проветриваемого пола. Далее он вернётся в парную и начнёт двигаться по направлению к вытяжному отверстию. Из этого места отработанный воздух будет выходить наружу.Схема вентиляции парной и пространства под полом

    Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

  4. Вентиляция через поддувало и трубу печи. Схема применяется в случае, если баня используется регулярно. Отверстие для ввода обустроено в нижней части, однако оно размещается напротив печки, а не позади неё. Высота над напольным основанием — 20 см. Вытягивание тёплого воздуха обеспечивается за счёт поддувала и дымохода. Чтобы проветривание работало эффективно, нужно правильно подобрать место размещения печи. Рекомендуется обустраивать её внутри парной. Если печку разместить в соседнем помещении, эффективность применения механизма вентиляции и самой печи будет гораздо ниже.Схема с выходом воздуха из парной через дымоход печи

    Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

к меню ↑

4.1 Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

  • кирпичи или камни;
  • короба для вентиляции;
  • задвижки;
  • лист металла;
  • песок;
  • цемент;
  • вагонка для обшивки короба;
  • крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

  • ножовка по металлу;
  • строительный нож;
  • ёмкость для приготовления смеси;
  • шпатель;
  • уровень;
  • молоток;
  • шуруповёрт;
  • электродрель;
  • миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Принудительная вентиляция в бане

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

  • бревна;
  • кирпича;
  • газоблока;
  • древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

к меню ↑

4.2 Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м3/час)

Высота канала, м При температуре воздуха 32 °С При температуре воздуха 35 °С При температуре воздуха 20 °С При температуре воздуха 16 `°С
2 54,03 43,56 34,17 24,16
4 72,67 58,59 45,96 32,50
6 85,09 68,56 53,79 38,03
8 94,18 75,93 59,57 42,12
10 101,32 81,69 64,08 45,31

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см2.

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м3 при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м 3/час. Если объём помещения 25 м3 и кратность 2, то нужен приток воздуха со скоростью 50 м3/час.

Размеры вентиляционного отверстия

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

  • помещение для мытья — 50;
  • туалет — 50;
  • предбанник — 3;
  • парная — 5;
  • комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

  • для естественного проветривания — ≤ 2 м/сек;
  • для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Диаметр, мм Расход воздуха (м3/час) при скорости 2 м/сек Расход воздуха (м3/час) при скорости 5 м/сек
100 56,5 141
125 88,3 221
140 111 277
160 145 362

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

к меню ↑

4.3 Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

  1. Притоком прохладного воздуха вредить режиму температуры в бане.
  2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
  3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Вентилируемый пол в бане

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

  1. В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.Устройство продухов в фундаменте

    Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

  2. Два отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.Отверстия для вентиляции полов

    Отверстия для вентиляции полов должны закрываться заглушками

  3. В процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.
  4. Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.Вентиляционные зазоры в полу

    Доски пола следует прибивать с зазором около 1 см

  5. После принятия процедур напольное основание каждый раз надо тщательно просушивать.

Источники


  • https://strbani.ru/ventilyaciya-v-bane/
  • https://m-strana.ru/articles/kak-sdelat-ventilyatsiyu-v-bane/
  • https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html
  • http://v-banyu.ru/ventilyatsiya-v-bane-shema-i-ustrojstvo.html
  • https://stroy-okey.ru/house/pristroyka/kak-pravilno-sdelat-ventilyaciju-v-bane-shemy-i-ustrojstvo-svoimi-rukami/
  • https://parilochka.com/ventilyatsiya-bani/v-parilke.html
  • https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-parilke.html
  • https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html
  • https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-2.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
