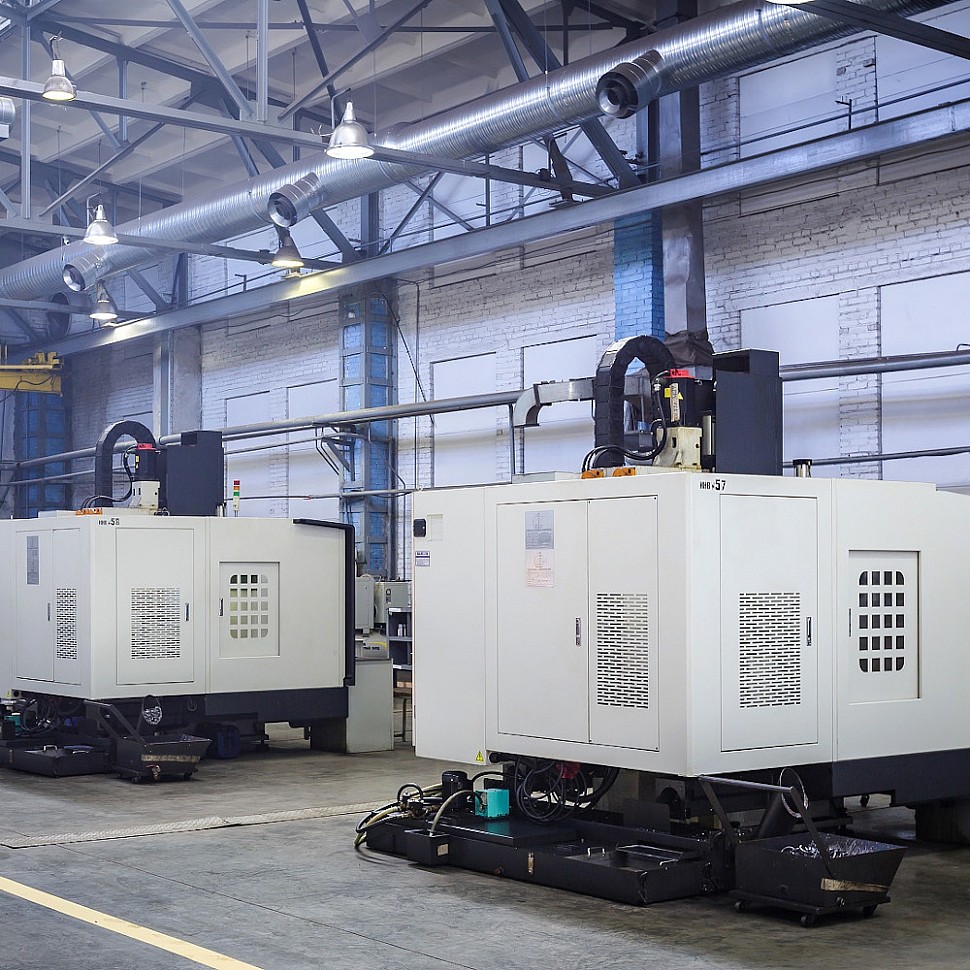

    1. Механическая обработка метала
    2. Обработка древесины

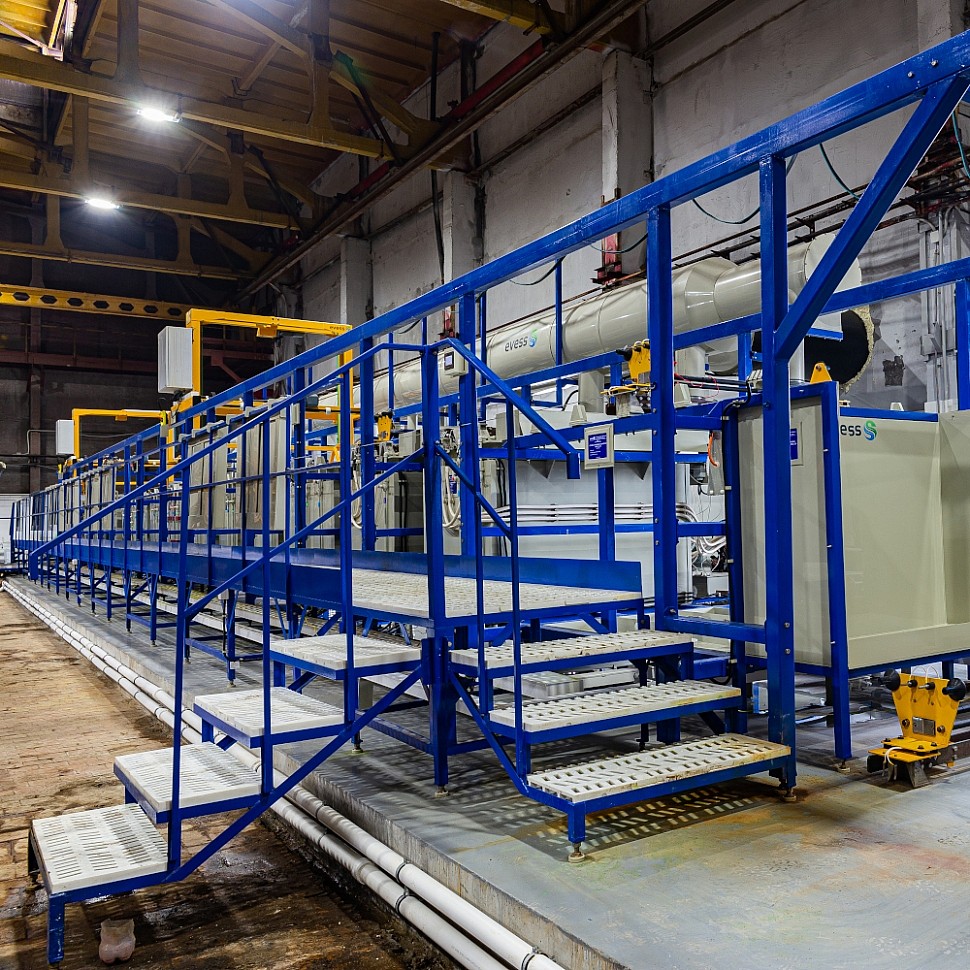

    3. Гальванический цех
    4. Сварочные посты
    5. Покрасочное производство

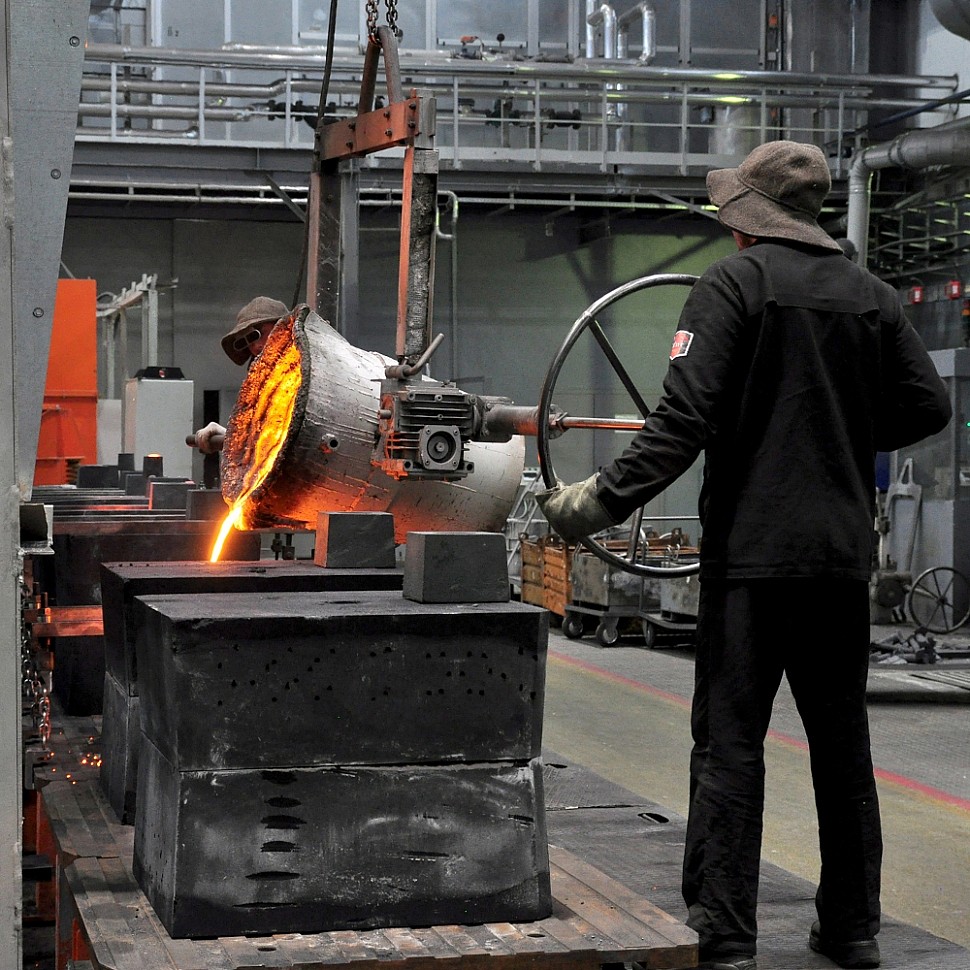

    6. Литейное производство
  6. Расчет вентиляции цеха
    1. По излишкам тепла
    2. Для взрывоопасного или токсичного производства
    3. По излишкам влаги
    4. По выделениям от персонала
  7. Методики расчета воздухообмена
    1. Считаем расход по выделениям теплоты
    2. Избытки водяных паров
    3. Выбросы пыли и вредных веществ
    4. Количество работающих людей
    5. Расчет зонта местной вытяжки
  8. Примеры расчета аварийной вентиляции исходя из нормативных документов
    1. Установки «чиллер-фанкойл»
    2. Особенности расчёта
    3. Способы технической реализации
    4. О важности автоматизации
    5. Системы дымоудаления
  9. Монтаж производственной вентиляции
  10. Особенности эксплуатации систем вентиляции
  11. Рекомендации по энергосбережению

1 Что такое промышленная вентиляция и зачем она нужна

Промышленная вентиляция, как понятно из названия, используется на производственных предприятиях. Коротко ее назначение можно сформулировать следующим образом: вентиляция нужна, чтобы удалить из рабочей зоны отработанный воздух и заменить его чистым.

На практике промышленная вентиляция решает четыре основные задачи:

  1. Обеспечивает постоянную подачу чистого воздуха в производственные помещения.
  2. Удаляет загрязняющие воздух газ, пыль, пары, токсичные вещества.
  3. Уменьшает вероятность аварий на производстве вследствие возгораний или взрывов.
  4. Помогает поддерживать комфортную температуру и влажность в производственных помещениях.

к меню ↑

1.1 Где используется промышленная вентиляция

Промышленная вентиляционная установка наиболее востребована для решения задач воздухообмена в помещениях холодного (металло- и деревообработка, сварка), горячего (переплавка металлов, кулинария) и пропарочного (влажно-тепловая обработка изделий) производства. Также их используют в коммерческом секторе – в торговых центрах, гостиницах, офисах и т.д.

к меню ↑

1.2 Конструкция и принцип действия

Монтаж промышленной вентиляции необходим для качественной очистки загрязнённого воздуха, без которой невозможно соблюсти все санитарно-гигиенические требования к производственному процессу и безопасности рабочих.

Системы промышленной вентиляции классифицируют по типу конструкции и принципу действия на следующие виды:

  • Гравитационные.

К ним относят пылеосадочные камеры, применяемые на производствах, характеризующихся сильным образованием пыли. Такие системы способствуют осаждению крупных частиц.

  • Инерционные сухого циклонного и жалюзийного типа.

Для таких систем свойственны различия по компактности и конструкции. Они позволяют очистить воздушные массы от сухой пыли.

  • Инерционные мокрого типа.

Такие системы эффективно справляются с очисткой воздуха, благодаря удалению пыли путём увлажнения масс.

  • Тканевые фильтры.

Принцип действия данных устройств заключается в фильтрации воздушных потоков, благодаря накоплению в порах фильтрующего элемента многочисленных загрязнений.

  • Электрофильтры.

Очищение воздуха в таких системах происходит путём устранения механических примесей использованием электрического заряда, в результате которого происходит оседание загрязнений на электродах фильтра.

к меню ↑

1.3 Виды вентиляции и типы вентиляционных установок

По способу перемещения воздуха вентиляция может быть:

  1. Естественная;
  2. Механическая.

По способу организации воздухообмена механическая вентиляция может быть:

  • местная;
  • общеобменная.

Типы вентиляционных установок

  1. Вытяжные (предназначенные для удаления воздуха) – местные и общие.
  2. Приточные (осуществляют подачу воздуха) – местные (воздушные души, завесы, оазисы) и общие (рассеянный или сосредоточенный приток).

1. Естественная вентиляция – это вентиляция, при которой воздухообмен происходит за счет разности температур под влиянием теплового напора. Естественная вентиляция производственных помещений может быть: неорганизованной и организованной.

 Неорганизованная естественная вентиляция (про­ветривание) осуществляется за счет поступления и удаления воздуха через окна, форточки, фрамуги, специальные проемы, а также через неплотности на­ружных ограждений (инфильтрация).

 Организованная (регулируемая) естественная вентиляция производственных помещений называется аэрацией, которая осуществляется с помощью аэрационных фонарей. При отсутствии аэрационных фонарей естествен­ная вентиляция может быть улучшена с помощью специальных каналов или шахт. С целью повышения эффективности ветрового напора эти шахты снабжаются специальными насадками – дефлекторами.

 2. Механическая вентиляция позволяет производить предварительную обработку приточного воздуха – ув­лажнение, нагрев или охлаждение и очистку от пыли, газов, аэрозолей и других примесей.

 К установкам местной вентиляции относятся местные отсосы открытого типа, включающие защитно-обеспыливающие кожухи, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы (встроенные в рабочие места, инструменты), перемещаемые отсосы, а также вытяжные зонты, укрытия-боксы, камеры и кабины.

 Общеобменная вентиляция применяется в тех случаях, когда вред­ные вещества, избыточное тепло и влага выделяются рассредоточено по всему рабочему помещению, и удалить их с помощью местных отсо­сов не представляется возможным. Принцип действия общеобменной вентиляции основан на разбавлении загрязненного, перегретого или переувлажненного воздуха до уровней, соответствующих гигиеническим нормативам.

 Приточная вентиляция предназначена для обработки воздуха: его подогрев, охлаждение, очистка от пыли или увлажнение.

 Вытяжная вентиляция предназначена для удаления отработанного воздуха.

По принципу функционирования

  • Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами.
    Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.
  • Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно.
    Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

производственная вентиляция

По принципу локализации

  • Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
  • Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
  • Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

  • Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
  • Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
  • Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

к меню ↑

1.4 Типы вентиляции

Условно вентиляционные системы можно разделить на два типа: естественную и принудительную. Обычно применяются смешанные схемы, которые дополняются устройствами для обеспечения движения воздушных масс в локальных зонах.

Естественная

Эта схема реализуется на больших объектах с высокой разностью температур. Движение воздуха проводится природным путем из-за разности давлений внутри и вне здания. Она актуальна при проведении «горячих» технологических процессов при небольшом количестве обслуживающего персонала ( литейное, мартеновское производство, прокатные станы и др.).

Кратность воздухообмена в такой схеме низкая, она составляет 0,5 – 1. Показатель полностью зависит от внешних погодных факторов, направления и силы ветра. Перед удалением отработанный воздух проходит тщательную очистку фильтрационными установками.

Естественное вентилирование может дополняться аэрацией (направлением воздушных масс при помощи механических или автоматизированных заслонок).

Принудительная

Такая схема подразумевает применение силовых устройств, которые побуждают перемещения воздушных масс в рассчитанном объеме с заданной скоростью. По размещению оборудования, выполняемым функциям ее можно разделить на локальную и общеобменную.

Местная система вентиляции производственных помещений размещается непосредственно в зоне загрязнения. Ее задача локализовать вредные испарения и не допустить их распространения по всей территории цеха. Приемное оборудование – колпаки и зонты, внутри которых создается разряжение.

Пониженное давление засасывает поступающий воздух, фильтры очищают смесь от вредных компонентов, которая выводится в атмосферу. Это недорогой, эффективный способ вентилирования, он применяется в небольших помещениях с локализованными загрязнителями.

Общеобменная

В случае, если вытяжная схема не может справиться с загрязнением или его источник рассредоточен по всему помещению, применяют комплексное вентилирование.

к меню ↑

1.5 Кондиционирование воздуха производственных помещений

Кондиционирование воздуха – создание и автоматическое регулирование в помещениях заданных параметров микроклимата и санитарно-гигиенических параметров (температуры, влажности, подвижности воздуха).

 Системами кондиционирования должен подаваться воздух, очищенный от пыли. Иногда предъявляются требования по очистке воздуха от бактерий, по его ионизации, дезодорации или ароматизации.

Малярный цех

В малярном цехе важно не только удалить вредные для здоровья пары краски и растворителя, но также убрать пыль и мусор, которые могут заметно ухудшить качество покрытия. Важно принимать во внимание направление движения, скорость воздуха и его кратность (сколько раз за час меняется воздух).

При окрашивании небольших деталей кратность должна быть не меньше 5, а, например, для автомобилей она может доходить до 300. Во всех случаях используется приточно-вытяжная вентиляция. При этом через верх удаляется 2/3 отработанного воздуха, через низ – 1/3.

Вентиляция помещения для окраски автомобилей

Кондитерский цех

В кондитерском цехе несколько вредных факторов:

  1. повышенное содержание пыли (муки, сахарной пудры, крахмала, сухого молока, какао-порошка и прочего);
  2. тепловыделение;
  3. повышенное содержание пара.

Система вентиляции должна отводить избыток влаги, обеспечивать комфортную температуру и очищать воздух от примесей. Для этого используют комбинацию местных вытяжных устройств и общеобменной приточно-вытяжной вентиляции. При этом обязательно надо использовать бактерицидные фильтры.

Пищевой цех

Столярный цех

К вредным факторам относится повышенное тепловыделение от используемого оборудования, испарение лаков и клеев, а также взвесь древесной пыли. Для организации комфортных условий труда необходимо сочетание местной вытяжки и общеобменной приточно-вытяжной вентиляции. При этом важно обеспечить качественную очистку отработанного воздуха.

Столярный цех

Промышленная вентиляция – необходимый элемент организации современного производства. Она не только исключает воздействие вредных факторов на персонал, но и создает условия для повышения производительности труда.

к меню ↑

1.6 Требования к вентиляции производственных помещений

Основные санитарно-гигиенические требования к вентиляции производственных помещений определены гигиеническими нормативами, а также строительными нормами и правилами. Для эффективной работы вентиляции важно, чтобы еще на стадии ее проектирования было предусмотрено выполнение ряда санитарно-гигиенических и технических требований.

 Количество воздуха, необходимого для вентиляции производственных помещений и обеспечения требуемых параметров воздушной среды в рабочей зоне, устанавливается расчетным способом. Расчет ведется по избытку тепла, влаги или по количеству выделяющихся вредных веществ (пыли, газов, паров). При одновременном выделении в помещении тепла, влаги и вредных веществ необходимый воздухообмен должен устанавливаться по превалирующей вредности.

 Система вентиляции не должна быть источником шума и загрязнения окружающей среды. В процессе эксплуатации вентиляционные системы должны обслуживаться, очищаться от загрязнений, ремонтироваться в соответствии с установленным графиком подготовленным персоналом.

к меню ↑

1.7 Аварийная вентиляция требования

При каких условиях системы вентиляции следует размещать? Это делается для устранения образовавшихся паров и газов, имеющих больший удельный вес, чем вес воздуха в производственной части помещения, но меньший удельный вес сверху.

Эвакуация людей из опасной территории должна производиться при рабочей противодымной вентиляции, монтажом которой следует позаботиться еще на ранних этапах строительства.

В редких случаях можно установить запасное устройство, связывающееся с рабочим. При выключении последнего задействуют резервное, и наоборот. Агрегаты, запускающие аварийную вентиляцию, как правило, устанавливаются вблизи входных дверей.

Подобные устройства находятся в постоянной «боевой» готовности, а также имеют пассивный и активный режимы работы.

  • Пассивный приводит к нехватке выработки, постоянному скоплению газов и паров и выходу за рамки уровня допустимой безопасности. Даже незначительный импульс может привести к взрыву скопившейся смеси газов.
  • Активный режим даже во время экстренной ситуации позволяет контролировать выработку и содержание вредных веществ. Уровень безопасности остается на нормальном, допустимом уровне.

Современная аварийная вентиляция, требования к которой включают пункты о сигнализации, содержит комплекс сигнализаторов и анализаторов газов. Они круглосуточно фиксируют данные по концентрации вредных газов.

При её повышении на пульт управления отдела безопасности поступает мгновенный сигнал, который сопровождается звуковой сигнализацией. Автоматически включается экстренное отведения газа, и полностью останавливается весь технологический процесс (если это прописано в требованиях и стандартах).

Применение водорастворимых полимеров

Полимеры могут применяться в САВ для исключения взрыва. Их своевременное распыление снимает риск воспламенения и защищает персонал. В сочетании с ними аварийная вытяжная вентиляция должна работать обязательно. Из требований нормативных актов следует также, что после использования полимеры следует утилизировать по правилам.

Безопасность труда на производственном участке не ограничивается только мерами защиты в экстренных случаях. Следует помнить о герметичности вентиляционных каналов, расположении оборудования и станков согласно плану, а также плановом проведении техобслуживания.

проверка

Режимы работы

Аварийная вентиляция может функционировать в следующих режимах:

  • Пассивном, в этом случае система находится в режиме ожидания и не включается до тех пор пока для удаления грязного воздуха нем будет хватать возможностей штатной вентиляции;
  • Активном, в этом случае система с помощью датчиков контролирует показатели концентрации газа или пара и включает свои активные устройства (вентиляторы, клапаны и т.п.) тогда когда требуется понизить концентрацию или удалить вредные вещества из помещения.

Временно безопасным называют режим функционирования при котором концентрация опасных веществ не превышает половины предела взрывоопасности или других негативных последствий их высокой концентрации. Запланировать изначально время возникновения нештатной ситуации очень сложно, поэтому, если это разрешено нормативными документами сброс вентилируемых газов осуществляется напрямую в окружающее пространство через обособленный вентиляционный короб.

Аварийная вентиляция в работе
Принцип действия аварийной вентиляции

Когда вентиляционная система обустраивается в организациях, обращающихся с взрывоопасными и ядовитыми веществами, то в этом случае предусматривается либо предварительная обработка опасных веществ, либо их утилизация. Для предотвращения негативных последствий из-за обесточивания системы основной и аварийной вентиляции, для последней, как правило, предусматривается дополнительный источник питания, в том числе резервный. В этом случае аварийная вентиляция считается самостоятельной, независимой, чаще всего автоматизированной подсистемой.

к меню ↑

1.8 Нормы воздухообмена помещений производства

Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:

  • количество персонала;
  • число электроприборов;
  • климатических условий;
  • мощность естественной вентиляции;
  • предназначение помещения;
  • тепловыделяющие факторы;
  • наличие примесей пыли и вредных веществ;
  • химическое воздействие.

Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.

Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

Формула расчетной температуры воздуха

где t (н.з.) – температура в нижней двухметровой зоне в ⁰С;
∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

к меню ↑

1.9 Компоненты вентиляции

Назначение помещения  Производство
Вентиляционное оборудование  Да
Воздуховоды  Да
Отводы  Да
Переходы  Да
Диффузоры  Да
Крепежные материалы  Да
Декоративные решетки  Да
Регулятор скорости  Да
Гарантия  Да
Вариант вентиляции  Вытяжная, Приточная, Приточно-вытяжная

к меню ↑

1.10 Важность правильного проектирования инженерных климатических систем

Создание проектной документации – один из важных этапов сооружения климатических систем. Хотя многие люди считают, что самой тяжелой работой является установка оборудования, именно от правильности проектирования зависит цена всей установки, ее характеристики, правильность монтажа, удобство в эксплуатации и надежность. Любая ошибка чревата исправлениями неполадок специалистами и растратами клиента.

Чтобы проектировщики могли начать работу по проекту, им нужна такая информация:

  • Предназначение помещения;
  • Его размеры, детальный план и исполнительные чертежи;
  • Детализация всех особенностей помещения, его дизайна и технологических решений;
  • Технические условия.

В процессе составления проекта, специалисты компании «Кливента» учитывают все особенности помещения, которые касаются с нормами противопожарной безопасности.

Проектировщики фирмы имеют большой опыт работы в этой сфере, поэтому, используя еще и специальное программное обеспечение, могут подобрать самую подходящую климатическую систему, с учетом особенностей помещения, бюджет клиента, функциональность и т.д.

От того, на сколько качественно будет составлен проект, зависит функциональность климатических систем после их установки. Поэтому не стоит доверять рядовым компаниям, работающим в этой сфере 1-2 года. Столь сложным делом должны заниматься исключительно профессионалы.

Мультизональные установки VRF и VRV

Мультизональная система кондиционирования способна одновременно обслуживать несколько помещений. Она состоит из одного мощного блока, который устанавливается снаружи объекта и нескольких модульных приборов, находящихся внутри помещений. Такие установки экономны, точны в регулировке температуры и при работе не издают громких звуков.

Центральные и крышные кондиционеры

Центральные и крышные кондиционеры состоят из стандартных секций забора и подачи воздуха, фильтрации, охлаждения, орошения и нагрева. Воздух непосредственно в них охлаждается или нагревается до заданных параметров, а затем по трубопроводам подается непосредственно в помещение.

Прецизионные установки

Это шкафные кондиционеры, оснащенные гиростатом. Они состоят из двух блоков, внутренний имеет возможность раздавать холодный воздух через верхнюю и нижнюю панель.

к меню ↑

2 Основные сегменты воздухообмена промышленных зданий

Организация вентиляционного комплекса является рядом последовательных подготовительных и монтажных мер, призванных связать в единую сеть множество климатических агрегатов:

  1. Воздуховодные трубы;
  2. Воздушные нагнетатели;
  3. Калориферы;
  4. Фильтрационное оборудование;
  5. Кондиционеры;
  6. Приборы для увлажнения воздуха;
  7. Заслонки.

Только грамотно спроектированная и правильно скомпилированная система способна эффективно функционировать даже без участия человека.

Конструкция вентиляционного канала

к меню ↑

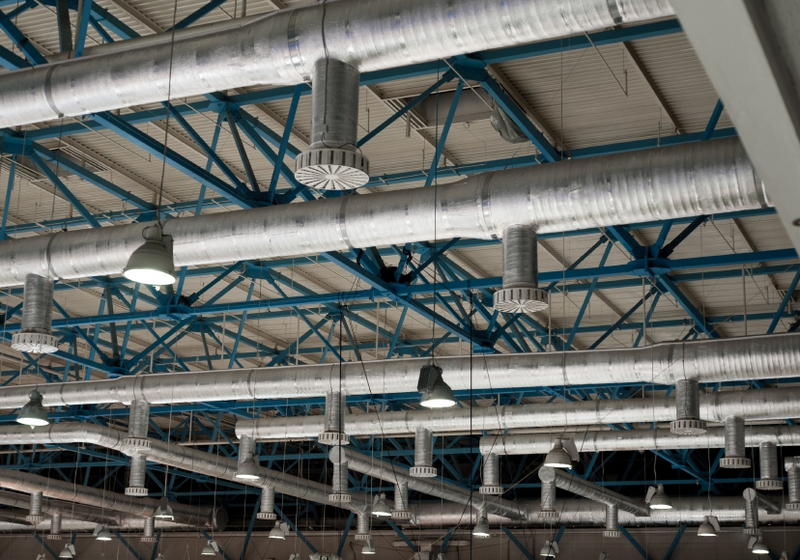

2.1 Воздуховодные трубы

Важнейшим сегментом системы вентилирования промышленных зданий являются воздуховоды. Они представляют собой специальные трубы, по которым под воздействием нагнетательного оборудования, проходит воздушный поток. Воздуховоды соединяются в единую сеть при помощи фасонных компонентов. Продуктивность всего воздуховодного комплекса зависит от рационального подбора элементов, а также добросовестности его монтажа.

Основное различие воздуховодных труб – сечение:

  1. Круглое;
  2. Прямоугольное.

Гибкий воздуховод

Обе разновидности воздуховодов широко используются в промышленности и на производстве. Помимо этого, существует классификация таких изделий по диаметру, толщине рабочего листа, а также материалу:

  1. Пластик;
  2. Титановые сплавы;
  3. Алюминий;
  4. Медь;
  5. Оцинкованная сталь;
  6. Фиброасбест;
  7. Текстильные материалы.

Фасонные части

к меню ↑

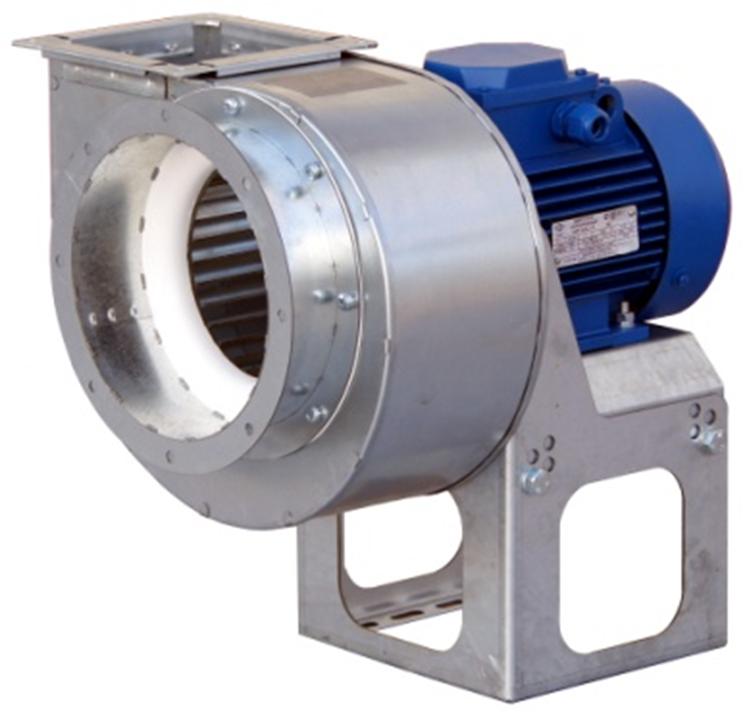

2.2 Вентиляторное оборудование

Эффективность воздуховодной сети напрямую зависит от производительности устройств, которые отвечают за перемещение воздушных потоков – вентиляторов. Широкий ассортиментный ряд этих приборов позволяет внедрять их в вентиляционные системы (бытовые или промышленные) любой конфигурации и сложности.

Монтировать нагнетатели можно несколькими способами: непосредственно на стену, внутри воздуховодной трубы (канальные вентиляторы), на специализированных площадках и т.д. Таким образом, по методу исполнения вентиляторы делятся на следующие типы:

  1. Канальные;
  2. Крышные;
  3. Потолочные;
  4. Многозональные.

Радиальный вентилятор

Конструктивные различия воздушных нагнетателей:

  1. Осевые;
  2. Диаметральные;
  3. Центробежные;
  4. Безлопастные.

Вентиляционные системы промышленных зданий могут задействовать различные виды воздушных нагнетателей.

Очиститель воздуха

к меню ↑

2.3 Фильтрационные устройства

Как мы уже обозначили выше, вентиляция промышленных зданий нуждается не только в реализации приточно-вытяжной воздухообменной схемы. Обработка приточных потоков чрезвычайно важна, в особенности на различных производствах. Вентиляционные фильтры способны производить глубокую и качественную очистку воздушной массы, поступающей в помещения. Классифицировать фильтрационное оборудование можно по степени очистки воздуха:

  1. Очистители 1-го класса – способны улавливать загрязнения практически всех размеров;
  2. Фильтры 2-го класса – очистка до 1 мкм;
  3. 3-й класс фильтрационных приборов – улавливают до 10 мкм.

Установка вентиляционного оборудования

к меню ↑

3 Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

  • Позволяет производить забор воздуха из необходимого места
  • Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
  • Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

  1. Приточная
  2. Вытяжная
  3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

приточная вентиляция

к меню ↑

3.1 Приточная вентиляция на производстве

Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ.

Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.

По типу устройства различают следующие приточные установки:

  • Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
  • Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.

С помощью приточной вентиляции можно влиять на среду и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.

вытяжная

к меню ↑

3.2 Вытяжная вентиляция на производстве

Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха.

На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:

  • Общеобменная. Перемещение воздуха охватывает объём всего помещения
  • Местная. Предназначена для удаления воздуха из определенного рабочего места

Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей.

Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.

двойная система

к меню ↑

3.3 Приточно-вытяжная вентиляция в производственных помещениях

Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком

и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.

Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал

к меню ↑

4 Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

к меню ↑

4.1 Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

  • 14°С — во время выполнения работы, не требующей больших физических усилий;
  • 12°С — когда работа классифицируется, как средней тяжести;
  • 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

к меню ↑

4.2 Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

к меню ↑

5 Типы технологических процессов

Расчет вентиляции имеет особенности. Это нужно учитывать при проектировании с особыми требованиями к воздухообмену.

к меню ↑

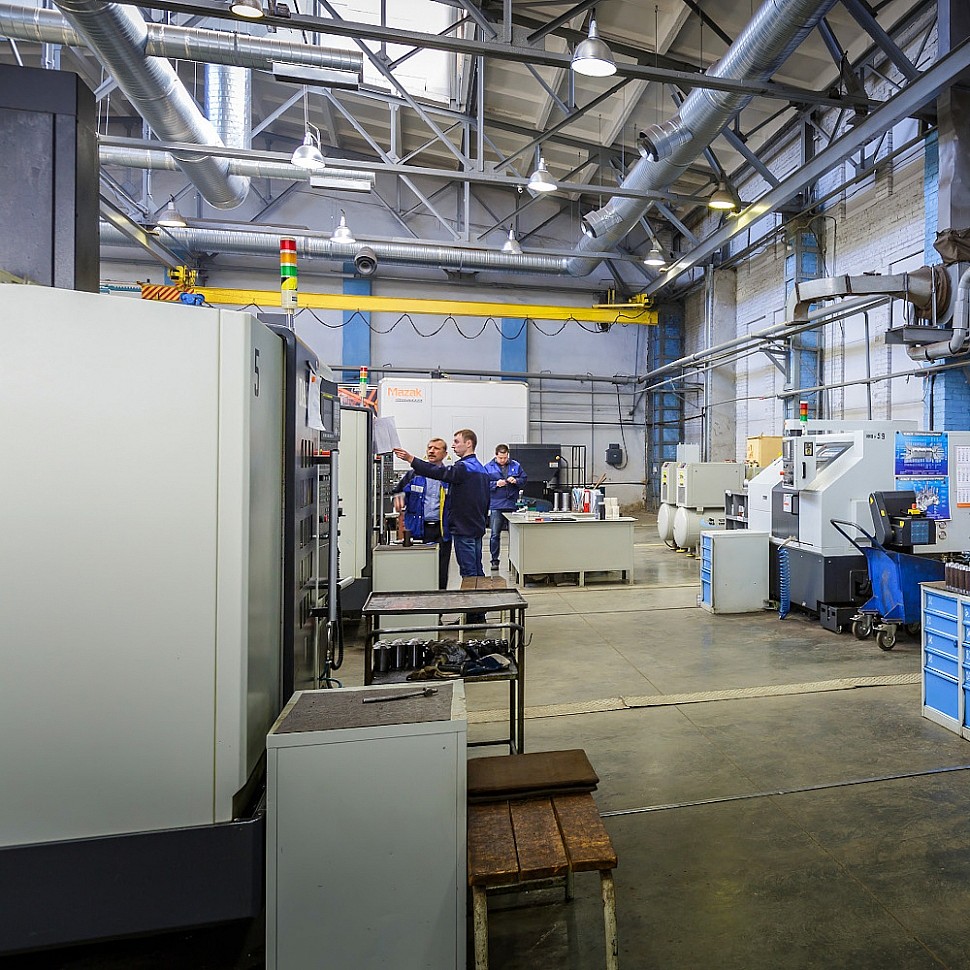

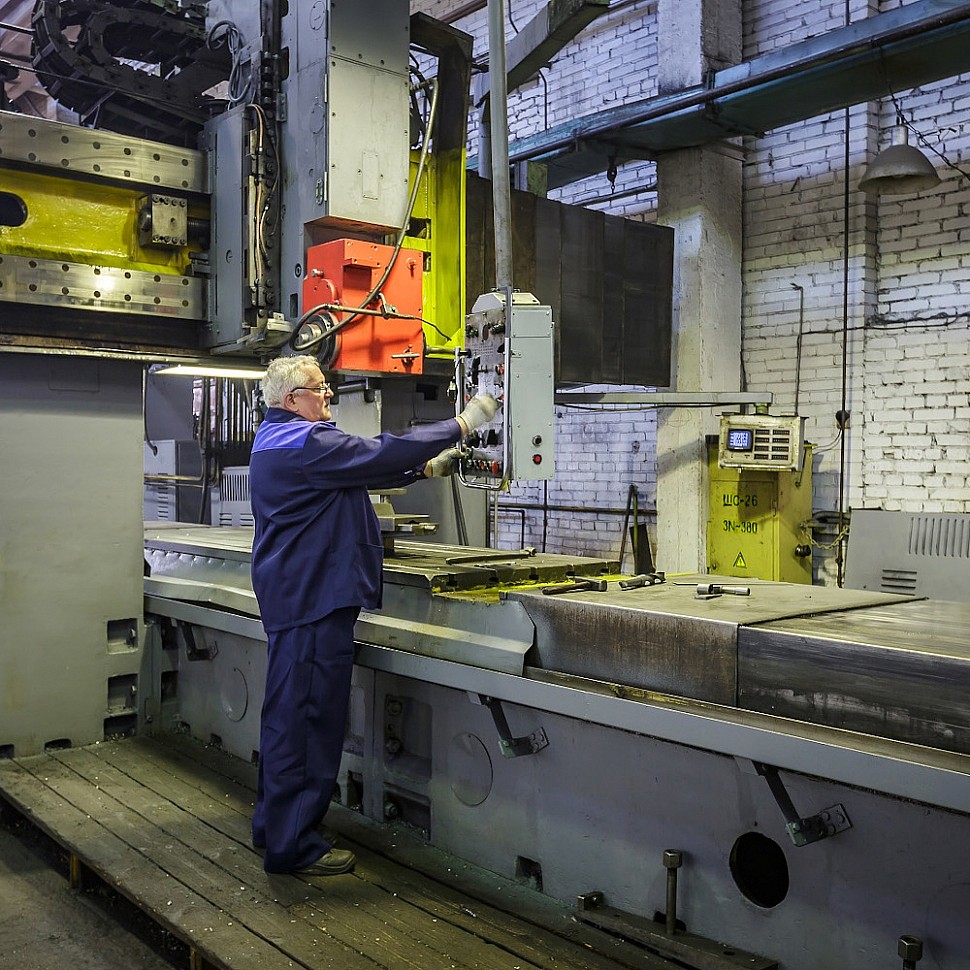

5.1 Механическая обработка метала

Вредными факторами на данном являются:

  • Избыточное выделение тепла при работе технологического оборудования;
  • Вредные пары аэрозолей, СОЖ, масла, эмульсий;
  • Механическая пыль при проведении шлифования и обдирки заготовок.

Отопление здания проводится централизированно, совмещенной с воздухоподачей.

Над работающим оборудованием, ваннами для мытья заготовок, емкостями с маслом и СОЖ устанавливаются локальные вытяжки.

Минимальный воздухообмен поддерживается на уровне 30 м³/час на человека.





к меню ↑

5.2 Обработка древесины

Загрязняющие факторы:

  • Пыль и стружка, возникающие при обработке древесины;
  • Избыточное тепло от прессов при формировании ДСП;
  • Испарения лака, растворителей, клея.

Цеха оснащают общеобменной вентиляцией с локальными отсосами, размещенными в районе работы оборудования и под полами. Очистка воздуха проводится канальными фильтрами и циклонами.

к меню ↑

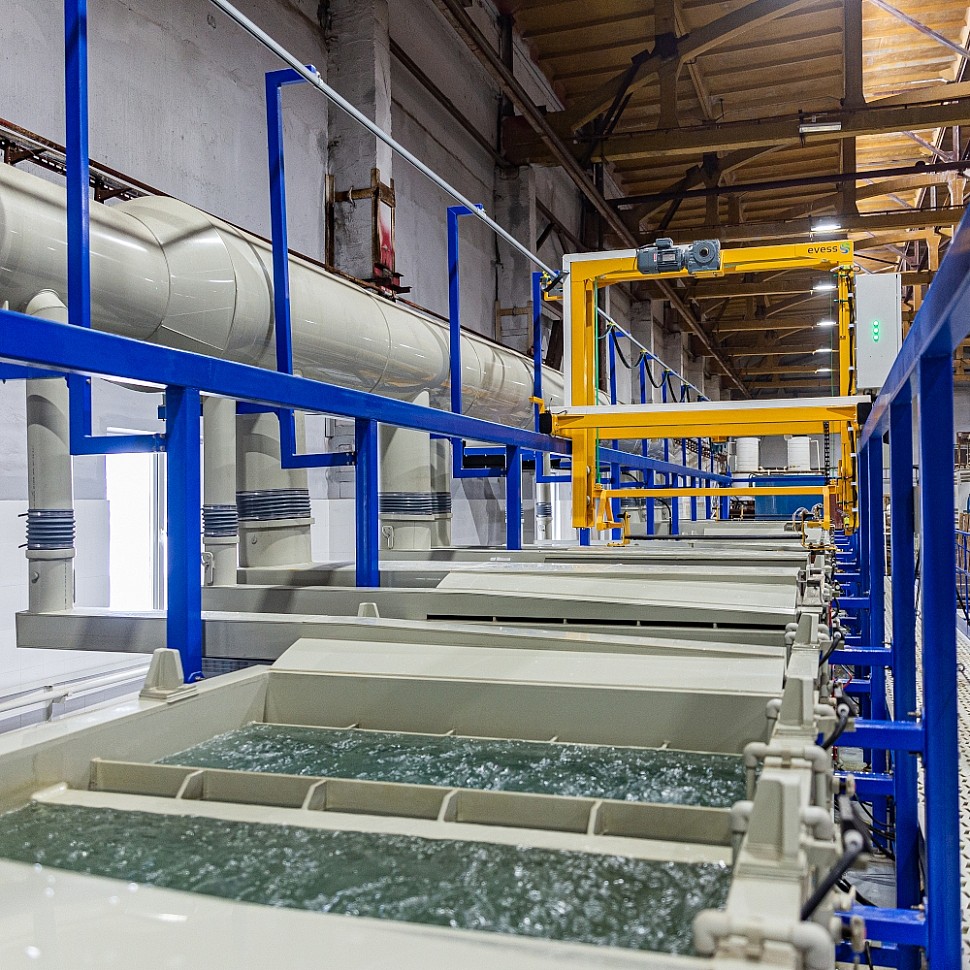

5.3 Гальванический цех

Здесь применяются едкие и активные вещества, поэтому снижение их концентрации в воздухе является первоочередной задачей.

Поражающие факторы:

  • Испарение растворов кислот, электролитов;
  • Высокая влажность, повышенная температура;
  • Наличие в воздухе цианистого водорода;

Вентиляция такого типа достаточно сложна. На бортах технологических емкостей устанавливаются локальные отсосы. Над ваннами с кислотными растворами, цианидами монтируются автономные вытяжки. Удаляемая смесь проходит тщательную очистку перед выбросом в атмосферу, дополняется резервными вентиляторами, которые включаются при превышении ПДК.

Приток воздуха в смежные помещения должен превышать вытяжку, организуется 3-кратный и более мощный воздухообмен. Короба воздуховодов изготавливаются из антикоррозионных материалов.





к меню ↑

5.4 Сварочные посты

Основные загрязнители:

  • Испарение соединений фтора при сгорании флюса;
  • Наличие в воздухе окиси азота;
  • Избыточное содержание оксида углерода в рабочей зоне.

Помимо притока оборудование дополняется мощной вытяжкой, установленной над каждым рабочим местом. Все приемные зонты при помощи рукавов объединяются в одну схему. Воздух очищается фильтрующими элементами и удаляется за пределы здания. Производительность вытяжных установок выше приточных.

Расчет подачи свежего подготовленного воздуха проводится, исходя из веса используемых электродов и способов сварки деталей.

к меню ↑

5.5 Покрасочное производство

В покрасочных цехах применяются ЛКМ, растворители, разбавители. Их пары и взвеси очень вредны для здоровья. Поэтому вентиляция должна обеспечивать их интенсивное отведение с последующей многоуровневой фильтрацией.

Для защиты персонала и обеспечения качества покрытий применяется приточно-вытяжная система. Выход приточного агрегата размещен на потолке, а вытяжного – в районе пола. Направленный поток осаждает взвесь красителей, которая попадает в специальное приемное устройство

Если окрашивание проводится окунанием, над технологическими ваннами монтируются мощные отсосы. При устройстве вентилирования применяются различные схемы, их выбор зависит от особенностей производства.

к меню ↑

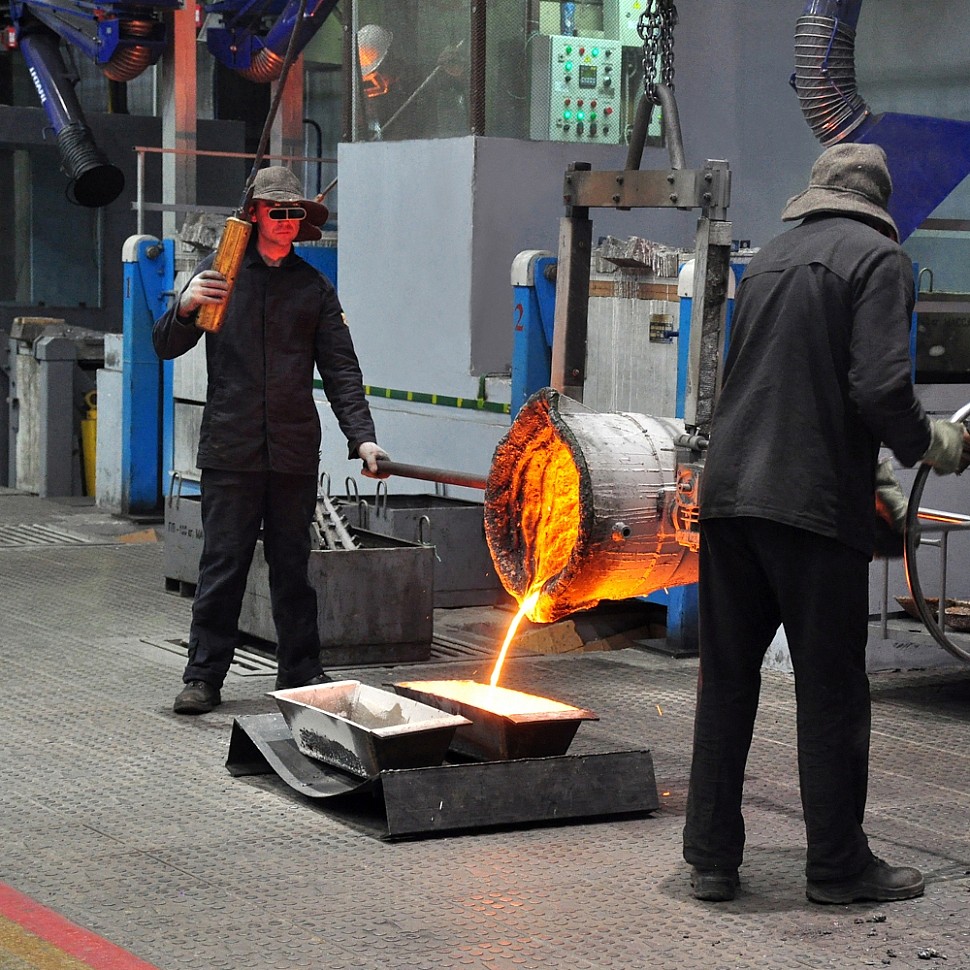

5.6 Литейное производство

Основными загрязнителями атмосферы являются:

  • Пары аммиака;
  • Высокая концентрация соединений серы;
  • Избыток окиси углерода.

Высокая температура при проведении технологических процессов требует усложнения системы. Снижение концентрации вредных паров и понижение температуры до допустимых параметров производится всеми доступными способами:

  • Общеобменной и естественной вентиляцией (актуально, поскольку перепады температур очень большие);
  • Механическими вытяжными агрегатами из верхней части здания;
  • Аэрацией, душированием рабочих зон.

Мы предлагаем проектирование системы вентилирования предприятий и производственных помещений. Инженеры учтут все вредные факторы и создадут эффективную схему подготовки, очистки воздушных масс. Созданные потоки выведут вредные вещества за пределы цеха, обеспечив здоровье и высокую работоспособность персонала.

к меню ↑

6 Расчет вентиляции цеха

Для того чтобы спроектировать и установить вентиляцию необходимо качественно и с высокой точностью рассчитать масштабы ее работы. Расчет системы вентиляции цеха осуществляется на основе данных об объемах выделяемых вредных веществ, тепла и различных справочных показателей.

к меню ↑

6.1 По излишкам тепла

Q = Qu + (3,6V — cQu * (Tz — Tp) / c * (T1 — Tp)), где

Qu (м3) — объем, который отводится местным отсосом;
V (Ватт) — количество теплоты, которое выделяет продукция или оборудование;
с (кДж) — показатель теплоемкости = 1,2 кДж (справочная информация);
Tz (°C) — t загрязненного воздуха, отводимого от рабочего места;
Tp (°C) — t приточных воздушных масс
T1 — t воздуха, удаляемого вентиляцией общеобменного типа.

к меню ↑

6.2 Для взрывоопасного или токсичного производства

При таких расчетах ключевая задача — разбавить токсичные выбросы и испарения до предельного допустимого уровня

Q = Qu + (M — Qu (Km — Kp)/(Ku — Kp)), где

M (мг*час) — масса токсичных веществ, выделяемых за один час;
Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых местными системами;
Kp (мг/м3) — количество отравляющих веществ в приточных воздушных массах;
Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимое общеобменными системами.

к меню ↑

6.3 По излишкам влаги

Q = Qu + (W — 1,2 (Om — Op) / O1 — Op)), где

W (мг*час) — количесиво влаги, которое попадает в помещение цеха за 1 час;
Om (грамм*кг) — объем пара, отводимый локальными системами;
Op (грамм*кг) — показатель влажности приточного воздуха;
O1 (грамм*кг) — количество пара, отводимое общеобменной системой.

к меню ↑

6.4 По выделениям от персонала

Q = N * m, где

N — число работников
m — расход воздуха из расчета на 1 чел*час (согласно СНиП составляет 30 м3 на человека в проветриваемом помещении, 60м3 — в нерповетриваемом).

к меню ↑

7 Методики расчета воздухообмена

Цель вычислений — определить расход подаваемого приточного воздуха. Если на производстве используются точечные вытяжки, то удаляемое зонтами количество воздушной смеси прибавляется к полученному объему притока.

Для справки. Вытяжные устройства очень слабо влияют на движение потоков внутри здания. Сообщить им нужное направление помогают приточные струи.

Согласно СНиП, расчет вентиляции производственного помещения делается по следующим показателям:

  • излишки теплоты, исходящие от нагретого оборудования и продукции;
  • водяной пар, насыщающий цеховой воздух;
  • вредные (токсичные) выбросы в виде газов, пыли и аэрозолей;
  • число работников предприятия.

Важный момент. В подсобных и различных бытовых комнатах нормативная база также предусматривает расчет по кратности обмена. Ознакомиться с методикой и воспользоваться онлайн-калькулятором можно на этой странице.

Аксонометрическая схема вытяжной системы
Пример системы локальных отсосов, действующих от одного вентилятора. Предусмотрено улавливание пыли скруббером и дополнительным фильтром

В идеале расход притока считается по всем показателям. Самый больший из полученных результатов принимается для последующей разработки системы. Один нюанс: если выделяется 2 вида опасных газов, взаимодействующих друг с другом, приток рассчитывается по каждому из них, а результаты суммируются.

к меню ↑

7.1 Считаем расход по выделениям теплоты

Прежде чем взяться за вычисления, нужно провести подготовительные работы по сбору исходных данных:

  • выяснить площади всех горячих поверхностей;
  • узнать температуру нагрева;
  • подсчитать выделяемое количество теплоты;
  • определить температуру воздушной среды в рабочей зоне и за ее пределами (выше 2 м над полами).

На практике задача решается совместно с инженером-технологом предприятия, предоставляющим сведения о производственном оборудовании, характеристиках продукции и тонкостях процесса изготовления. Зная указанные параметры, выполняйте расчет по формуле:

Формула вычисления по излишкам тепловой энергии
Расшифровка обозначений:

·         L – искомый объем воздуха, подаваемый приточными установками либо проникающий через фрамуги, м³/ч;

  • Lwz – количество воздуха, забираемое из обслуживаемой зоны точечными отсосами, м³/ч;
  • Q – величина тепловыделений, Вт;
  • c – теплоемкость воздушной смеси, принимаем равной 1.006 кДж/(кг °C);
  • Tin – температура подаваемой в цех смеси;
  • Tl, Twz – температуры воздуха выше рабочей зоны и в ее пределах.

Расчет кажется громоздким, но при наличии данных выполняется без проблем. Пример: тепловой поток внутри помещения Q составляет 20000 Вт, вытяжные панели удаляют 2000 м³/ч (Lwz) температура на улице + 20 °С, внутри – плюс 30 и 25 соответственно. Считаем: L = 2000 + [3.6 х 20000 — 1.006 х 2000 (25 — 20) / 1.006 (30 — 20)] = 8157 м³/ч.

к меню ↑

7.2 Избытки водяных паров

Следующая формула практически повторяет предыдущую, только параметры теплоты заменены обозначениями влажности:

Расчетная формула расхода притока по влагосодержанию

  • W – количество паров воды, поступающих от источников за единицу времени, грамм/час;
  • Din – содержание влаги в притоке, г/кг;
  • Dwz, Dl – влагосодержание воздушной среды рабочей зоны и верхней части помещения соответственно;
  • остальные обозначения – как в предыдущей формуле.

Сложность методики заключается в получении исходных данных. Когда объект построен и производство работает, показатели влажности определить нетрудно. Другой вопрос – рассчитать выделения паров внутри цеха на стадии проектирования. Разработкой должны заниматься 2 специалиста – инженер-технолог и проектировщик вентсистем.

к меню ↑

7.3 Выбросы пыли и вредных веществ

В данном случае важно хорошо изучить тонкости технологического процесса. Задача – составить список вредностей, определить их концентрацию и вычислить расход подаваемого чистого воздуха. Расчетная формула:

Как посчитать расход воздуха по вредным веществам

  • Mpo – масса вредного вещества либо пыли, выделяемой за единицу времени, мг/час;
  • Qin – содержание этого вещества в уличном воздухе, мг/м³;
  • Qwz – предельно допустимая концентрация (ПДК) вредности в объеме обслуживаемой зоны, мг/м³;
  • Ql – концентрация аэрозоля или пыли в оставшейся части цеха;
  • расшифровка обозначений L и Lwz дана в первой формуле.

Локальная вытяжка над печью
Алгоритм работы вентиляции выглядит следующим образом. В помещение направляется расчетное количество притока, разбавляющее внутренний воздух и понижающее концентрацию загрязнителей. Львиную долю вредных и летучих веществ втягивают локальные зонты, расположенные над источниками, смесь газов удаляет механическая вытяжка.

к меню ↑

7.4 Количество работающих людей

Методика применяется для расчета притока в офисные и другие общественные здания, где отсутствуют промышленные загрязнители. Нужно выяснить количество постоянных рабочих мест (обозначается латинской буквой N) и воспользоваться формулой:

Как высчитать воздухообмен по количеству жильцов
Параметр m показывает объем воздушной чистой смеси, выделяемый на 1 рабочее место. В проветриваемых офисах значение m принимается равным 30 м³/ч, полностью закрытых – 60 м³/ч.

Замечание. В расчет принимаются только постоянные рабочие места, где сотрудники пребывают не менее 2 часов в день. Число посетителей роли не играет.

к меню ↑

7.5 Расчет зонта местной вытяжки

Задача локального отсоса – отобрать вредный газ и пыль на этапе выделения, прямо от источника. Чтобы добиться максимальной эффективности, нужно правильно подобрать размер зонта в зависимости от габаритов источника и высоты подвеса. Методику вычислений удобнее рассматривать с привязкой к чертежу отсоса.

Чертеж зонта локальной вытяжки
Расшифруем буквенные обозначения на схеме:

  • А, Б – искомые размеры зонта в плане;
  • h – расстояние от нижней кромки втягивающего устройства до поверхности очага выброса;
  • а, б – размеры перекрываемого оборудования;
  • D – диаметр вентиляционного воздуховода;
  • H – высота подвеса, принимается не более 1.8…2 м;
  • α (альфа) – угол раскрытия зонта, в идеале не превышает 60°.

Первым делом рассчитываем габариты отсоса в плане по простым формулам:

Как определить размеры вытяжного зонта
Дальше методом подбора определяем угол раскрытия и переходим к расчету расхода всасываемого воздуха:

Как определить расход воздуха через скорость потока

  • F – площадь широкой части зонта, вычисляется как А х Б;
  • ʋ — скорость воздушного потока в створе короба, для нетоксичных газов и пыли принимаем 0.15…0.25 м/с.

Примечание. Если необходимо отсасывать токсичные вредности, нормы требуют увеличить скорость вытяжного потока до 0.75…1.05 м/с.

Зная количество отбираемого воздуха, нетрудно подобрать канальный вентилятор требуемой производительности. Сечение и диаметр вытяжного воздуховода определяется по обратной формуле:

Как определить сечение воздушной трубы

к меню ↑

8 Примеры расчета аварийной вентиляции исходя из нормативных документов

Показатель кратности воздухообмена вытяжной системы формируется исходя из санитарных регламентных норм и отраслевых ТБ-данных. Такой показатель аварийной вентиляции, как кратность воздухообмена, устанавливают индивидуально под каждое помещение, исходя из расчетных данных проекта.

В специальных нормах, касающихся проектирования и возведения промышленных построек, относящихся конкретно к каждой промышленной отрасли, а также в СНиП и ТБ, даются разные данные кратности часового воздухообмена. Каждое значение дается в зависимости от типа промышленного помещения: вспомогательные, рабочие зоны цехов.

Так, соответствующий СниП регламентирует расчетные числовые значения для второстепенных помещений на производствах.

Также показатели кратности воздухообмена для вспомогательных построек содержатся в СНиП П-92—76.

При непрерывном поступлении в промзону токсичных газообразных примесей и росте градуса, за норму кратности принимают пороговое значение для всех типов вредных выделений на производстве, оказывающих неблагоприятное воздействие.

Так, зная общий объем помещения, выраженный в кубических метрах, и норму кратности воздухообмена, воспользовавшись простыми математическими формулами можно определить, какой нужен часовой объем воздуха для конкретной зоны.

L = n * S * Н, где:

n — представляет норму кратности воздухообмена,

S — площадь помещения,

Н — высоту помещения.

 производство

к меню ↑

8.1 Установки «чиллер-фанкойл»

Такая система состоит из одного наружного блока – чиллера, и нескольких внутренних модулей – фанкойлов. В качестве хладагента используется вода, охлажденная до 6-8°С. «Чиллер-фанкойл» отличается повышенной энергоэффективностью, не имеет ограничений по количеству внутренних модулей и способна заменить собой вентиляционную систему и систему отопления.

к меню ↑

8.2 Особенности расчёта

Как уже упоминалось, проектирование аварийного воздухообмена базируется на данных из технологической документации цеха (помещения, здания). Исходными параметрами являются сведения о физико-химических и объёмных свойствах вероятных выбросов.

Задача проектировщика – рассчитать, какая производительность аварийных вентиляционных установок необходима, чтобы снизить опасную концентрацию веществ до стандартных ПДК (определяемых по ГОСТ 12. 1.005-88).

Основное отличие расчёта аварийных систем от обычной вентиляции заключается в том, что в расчёт должен быть выполнен с учётом двух стадий аварии:

  • период активной генерации (или поступления) вредных веществ (ta1);
  • время, в течение которого производится снижение загазованности (без генерации вредных веществ, ta2).

Если аварийное отключение оборудования происходит в автоматическом режиме, то длительность первого периода составляет 120 секунд. Если в ручном — 300 секунд. В тех случаях, когда вероятны взрывные выбросы, длительность первого периода принимают равным 0 секунд.

Максимальное время работы аварийных подсистем – 1 час.

Общая продолжительность работы дополнительной вентиляции равна сумме этих двух периодов:

t=ta1+ta2

Расчёт замещаемых объёмов воздушной смеси выполняется с учётом количества и концентрации вредных веществ.

Формула для расчёта объёмов замещения

Важно учитывать, что в данном случае может действовать несколько категорий опасных факторов:

  • токсичность;
  • взрывоопасная концентрация газов и пыли;
  • потеря видимости (задымление или запылённость);
  • опасные температурные режимы газовых смесей (типовой пример использования данного параметра – расчёт воздухообмена в помещениях для хранения ЛВЖ).

Отметим, что далеко не всегда можно согласовать доступное оборудование и детонационные характеристики газов, поэтому для снижения их взрывоопасности в состав аварийной вентиляции включают установки для распыления нейтрализующих составов. Это тоже должно быть учтено при расчёте воздухообмена.

Также в ходе расчёта мощности силовых установок необходимо учитывать, что для выведения через аварийные каналы загрязнённого воздуха может понадобиться дополнительная фильтрация, что потребует более высоких энергетических затрат.

к меню ↑

8.3 Способы технической реализации

Разработка аппаратно-технической части аварийной вентиляции производится с учётом того, что оборудование этой подсистемы имеет два рабочих состояния:

  • ожидание («пассивный» режим);
  • осуществление воздухообмена («активный» режим).

Как следует из названий этапов, в первом случае силовые установки отключены, а вентиляционные каналы перекрыты.

Работа в пассивном режиме вовсе не означает полное отключение системы, так как центральный контролер, сеть датчиков и механизмы, управляющие заслонками и вентиляторами, постоянно находятся в активном состоянии.

Более того, как для пассивного, так и для активного режимов работы аварийной вентиляции требуется бесперебойный источник электропитания.

Также отличается способ размещения приточных и вытяжных каналов. Это может быть классическая схема с установкой потолочных диффузоров, или одно из следующих специализированных решений:

  • воздушная завеса, отсекающая опасные потоки воздуха от защищаемой зоны;
  • локальная вытяжка, реализованная в виде зонта над вероятной зоной технологического выброса;
  • отдельная вентиляционная шахта, оборудованная мощным вытяжным вентилятором.

Кроме этого, проектирование и монтаж аварийных воздухообменных установок следует производить с учётом специальных требований:

  • полная герметизация всех воздуховодов;
  • применение огнестойких материалов (а также устойчивых к высокой химической активности удаляемых воздушных смесей);
  • обеспечение должного уровня искрозащищённости в силовых установках;
  • организация мер по огневой стойкости кабелей электропитания и управления.

Отдельно отметим, что герметичность воздуховода – наиболее наглядный пример различия между штатной и аварийной системами вентиляции.

При проектировании аварийных систем для химических производств необходимо не забывать о резервировании всех важных узлов установки, особенно в тех случаях, когда вероятный выброс может быть токсичным.

к меню ↑

8.4 О важности автоматизации

Рассматривая аварийные системы вентиляции, нельзя не отметить, что обязательным элементом их конструкции являются датчики, реагирующие на превышение допустимых норм загрязнения.

Если выражаться точнее, то каждой букве пожарной классификации соответствует утверждённый набор датчиков, используемых для сигнализации и запуска аварийных подсистем.

Подчеркнём, что в ходе проектирования аварийной вентиляции обязательно прорабатывается не только схема подключения сенсора, но и схема укладки питающих и управляющих проводов, поскольку от этого напрямую зависит такой важный параметр, как гарантированное время работы всего комплекса.

Расположение, тип и основные характеристики аварийных детекторов обязательно указываются на схемах с использованием специальных обозначений.

к меню ↑

8.5 Системы дымоудаления

Среди аварийных систем вентиляции особое место занимают воздухообменные установки, обеспечивающий отвод дыма при возникновении пожаров. Важность их трудно переоценить, поскольку основной причиной гибели людей на пожаре является не огневое поражение, а отравление продуктами горения.

При разработке таких систем следует просчитывать не только объёмно-скоростные показатели воздушных потоков, но и необходимую разность давлений. Она должны быть такой, чтобы воздух из сопредельных помещений создавал «подпирающие» потоки, обеспечивающие вытеснение дыма в вытяжные шахты.

Кроме этого, есть существенные отличия при комплектации силового оборудования. Согласно СНиП 2.04.05-91, оно должно обеспечивать непрерывную работу системы в течение 2 часов даже в том случае, когда температура воздушных масс составляет 4000C (и один час при температуре 6000C).

Основным документом, регламентирующим разработку противодымных систем, является СНиП 41-01-2003. При разработке аварийных комплексов важно учитывать их существенные отличия от других вариантов вентиляции:

  • используется особо надёжная схема соединений между секциями воздуховодов, обеспечивающая неразрывность и сохранение рабочих сечений при воздействии высоких температур;
  • применение автоматически управляемых клапанов для отсечения пламени, которые тоже должны быть выполнены в огнестойком варианте;
  • силовой блок состоит из двух модулей – вентиляторы подпора и вытяжные насосы;
  • в режиме ожидания все рабочие каналы закрыты управляемыми клапанами.

к меню ↑

9 Монтаж производственной вентиляции

Производственная вытяжная, приточная системы вентилирования запускаются в процесс монтажа только после того, как утвержден проект, проведены и согласованы все предварительные работы. Место установки, расположения основных элементов определяется на стадии проектирования.

Сначала монтируются основные структурные элементы. После от них разводится система воздуховодов. Во врем монтажа учитываются многие особенности, например, пространственная ориентация вентканалов, материал их изготовления, конструкция потолка, строительные элементы, наличие балок и т.д.

Все это непосредственно имеет значение для того, каким образом будут крепится вентиляционные узлы, трубы воздуховодов. В промышленных цехах вентканалы монтируются к потолку. Для помещений коммерческого назначения предпочтительно использовать пластиковые каналы из-за их более привлекательного исполнения. Чаще всего используются жесткие или гибкие воздуховоды, имеющие свои преимущества, особенности.

Монтаж производится в строгом соответствии с проектом, расчетами, соблюдая при этом необходимые требования к вентиляции производственных помещений.

производственная вентиляция

к меню ↑

10 Особенности эксплуатации систем вентиляции

Со временем работа любой вентиляционной системы становится менее эффективной из-за загрязнений, скапливающихся на протяжении долгих лет, особенно на фильтрующих элементах.

Кроме того, необходимо осуществлять регулярное техобслуживание такого оборудования, а также проводить систематическое тестирование на предмет выявления неисправностей на ранних стадиях, чтобы своевременно их устранить.

Осуществлять такие мероприятия и анализировать работоспособность системы могут только профильные специалисты, знающие все тонкости устройства вентиляционного оборудования.

к меню ↑

11 Рекомендации по энергосбережению

Вентиляционные системы являются одним из основных потребителей электрической и тепловой энергии, поэтому внедрение мер энергосбережения позволяет снизить себестоимость выпускаемой продукции. К наиболее эффективным мерам можно отнести использование систем рекуперации воздуха, рециркуляции воздуха и эл/двигателей с отсутствием «мертвых зон».

Принцип рекуперации основан на передаче тепла вытесняемого воздуха теплообменнику, в результате чего снижаются расходы на отопление. Наиболее распространение получили рекуператоры пластинчатого и роторного типа, а также установки с промежуточным теплоносителем. КПД этого оборудования достигает 60-85%.

A description...

Принцип рециркуляции основан на повторном использовании воздуха после его фильтрации. При этом к нему подмешивается часть воздуха извне. Эта технология применяется в холодное время года в целях экономии расходов на отопление. Она не применяется на вредных производствах, в воздушной среде которых могут присутствовать вредные вещества 1,2 и 3 классов опасности, болезнетворные микроорганизмы, неприятные запахи и там, где велика вероятность возникновения аварийных ситуаций, связанных с резким увеличением концентрации в воздухе пожаро- и взрывоопасных веществ.

Учитывая, что большинство электродвигателей имеют так называемую «мертвую зону», их правильный подбор позволяет экономить электроэнергию. Как правило «мертвые зоны» появляются во время пуска, при работе вентилятора в холостом режиме или когда сопротивление сети значительно меньше того, что требуется для его корректной работы. Для того чтобы избежать этого явления применяют двигатели с возможностью плавной регулировки оборотов и с отсутствием пусковых токов, что позволяет экономить энергию при запуске и в процессе работы.

Источники


  • https://ventilyaziya.ru/ventilyacziya/ventilyacziya-proizvodstvennyh-pomeshhenij-vidy-sistem-trebovaniya/
  • https://uteplitel-minol.ru/kotly/vidy-promyshlennoj-ventilyacii.html
  • https://www.protrud.com/%D0%BE%D0%B1%D1%83%D1%87%D0%B5%D0%BD%D0%B8%D0%B5/%D1%83%D1%87%D0%B5%D0%B1%D0%BD%D1%8B%D0%B9-%D0%BA%D1%83%D1%80%D1%81/%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D1%8F-%D0%BF%D1%80%D0%BE%D0%B8%D0%B7%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%B5%D0%BD%D0%BD%D1%8B%D1%85-%D0%BF%D0%BE%D0%BC%D0%B5%D1%89%D0%B5%D0%BD%D0%B8%D0%B9/
  • https://AviMos.ru/ventilyatsiya-proizvodstvennykh-pomeshcheniy/
  • https://hiconix.ru/publications/articles/podrobnyy-gayd-o-promyshlennoy-ventilyatsii/
  • https://vent-vozduh.ru/avariinaia-ventiliatsiia/avarijnaya-ventilyatsiya.html
  • https://climanova.ru/neobxodimost-ispolzovaniya-avarijnoj-ventilyacii.html
  • https://www.AirVentilation.ru/Ventilyaciya-proizvodstva.htm
  • https://indclimat.ru/ventilyatsiya-proizvodstvennyh-pomeshhenij-tsehov/
  • https://otivent.com/ventiljacija-proizvodstvennyh-pomeshhenij
  • https://vent-vozduh.ru/avariinaia-ventiliatsiia/avarijnaya-ventilyatsiya-kratnosti.html
  • https://storeint.ru/avariynaya-ventilyatsiya-v-proizvodstvennyh-pomescheniyah/
  • https://foundmaster.ru/ventilation/chto-takoe-proizvodstvennaya-ventilyatsiya.html
  • https://dantex.ru/articles/promyshlennaya-sistema-ventilyatsii/
  • https://www.air-ventilation.ru/ventilyatsiya-proizvodstva.htm
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
