Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Содержание

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Принцип работы вакуумного коллектора

Основной составляющей конструкции вакуумных солнечных коллекторов является стеклянная трубка, которая крепится в каркасе (панели) коллектора. В одной панели устанавливается несколько подобных трубок, в зависимости от конструкции количество их может различаться.

Трубка состоит из нескольких составных частей, это:

  • Стеклянная трубка с поглощающим солнечные лучи слоем;
  • Медная трубка меньшего диаметра, помещенная в стеклянную трубку.

Между трубками – вакуумное пространство. вакуумный коллектор14

к меню ↑

Рабочие температуры

Коллекторы делятся на виды по температуре рабочей среды:

  • низкотемпературные — в них теплоноситель прогревается до 50 градусов. Их используют при подогреве емкостей с водой для полива, устройстве летних ванн и душевых, создании комфорта прохладной весной или осенью и других задачах, не требующих высоких температур;низкотемпературные
  • среднетемпературные, разогревающиеся до 80 градусов. С этой отметки гелиоколлектор можно использовать для отопления помещений (в том числе зимой), и подобные варианты распространены в проектах частных домов;
  • высокотемпературные, где носитель нагревается вплоть до 300 градусов. Такие системы применяют в коммерческих зданиях, цехах и других подобных местах. Высокотемпературные комплексы нуждаются в сложном механизме аккумулирования и передачи тепла и занимают много места, из-за чего мало пригодны для частно-бытовых задач. Кроме того, они трудоемки в изготовлении и монтаже, требуют особого инструмента и соответствующих навыков.высокотемпературные
к меню ↑

Сфера применения

Вакуумные солнечные коллекторы используются везде, где необходимо обеспечить тепло и горячую воду в условиях ограниченности топлива, невозможности подвода традиционных коммуникаций или нестабильности их работы. Их устанавливают на различных объектах:

  • сельскохозяйственных производствах;
  • предприятиях;
  • медицинских учреждениях;
  • санаториях и других оздоровительных комплексах;
  • детсадах, школах, летних лагерях;
  • местах отдыха туристов и гостиницах;
  • частных и многоквартирных домах;
  • офисных зданиях;
  • железнодорожном транспорте и тому подобное.

Такое устройство как вакуумный солнечный коллектор будет работать везде, где есть дневной свет и подвод холодной воды на объект. С его помощью решаются задачи:

  • организации сезонного и круглогодичного снабжения объектов горячей водой;
  • модернизации и оптимизации имеющейся водопроводной инфраструктуры;
  • дежурного и полного отопления помещений;
  • подогрев бассейнов;
  • обогрев в нуждах сельского хозяйства (питомники, инкубаторы и так далее);
  • подготовки технической подогретой воды и прочее.

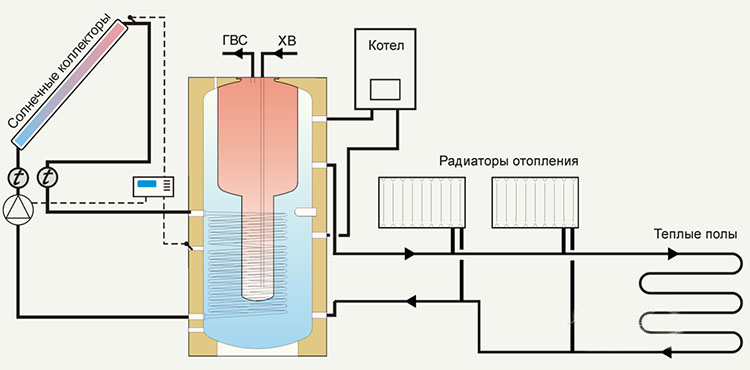

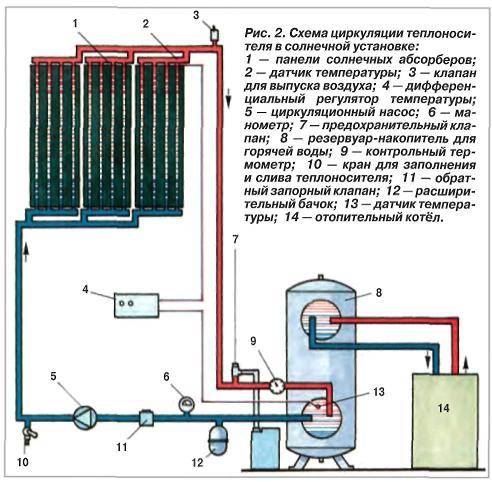

Схема 2

к меню ↑

Как устроен солнечный коллектор

Существуют различные варианты реализации преобразующих энергию Солнца вакуумных приборов. Основные виды коллекторов:

  • без применения защищающего стекла — это трубчатый;
  • аппарат с сокращенной конверсией;
  • плоский;
  • с прозрачной тепловой изоляцией;
  • воздушный прибор;
  • плоский вакуумный.

Все эти аппараты конструктивно похожи и несут следующие базовых компоненты:

  • прозрачная вакуумная трубка;
  • смонтированный в ней подогреваемый патрубок, где циркулирует рабочий теплоноситель;
  • сборные распределители, соединяемые с трубами большего диаметра. В них находится циркуляционный контур внутренних трубок.

Упрощенно конструкцию можно представить как обычный термос с прозрачными стенками, через которые свет падает на внутреннюю колбу. Благодаря вакууму между стенками и колбой последняя хорошо прогревается и почти целиком передает тепло своему содержимому.

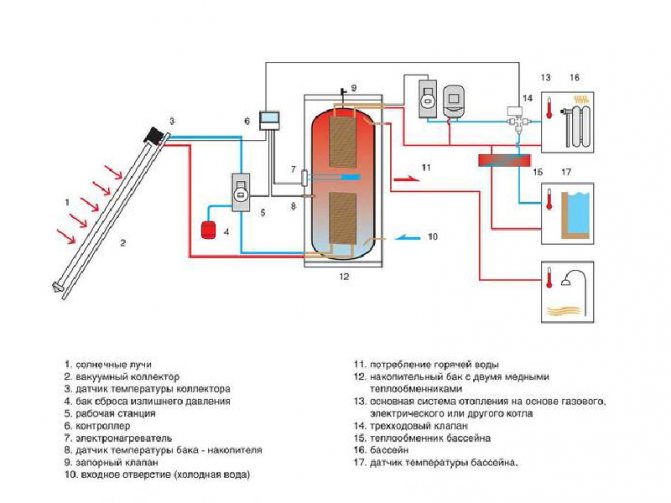

Схема 3

Правильной работой комплекса может управлять циркуляционный насос. Этот элемент обеспечит безопасное и слаженное взаимодействие всех частей гелиоколлектора. Автоматизированная система управления нагревательным комплексом следит за температурой и, если она падает ниже разрешенного уровня (например, ночью), насос останавливается. Благодаря этому удается избежать ситуации обратного прогрева и других связанных проблем.

к меню ↑

Типы вакуумных солнечных коллекторов

Самые популярные и востребованные типы делятся по виду конструкции коллектора.

Они бывают:

  1. Вакуумная колба с тепловой трубкой. Они сложны в эксплуатации и изготовлении, т.к. в данном виде конструкции теплоизоляция вакуумного типа обеспечивается по всей колбе. Данные устройства обеспечивают наибольший КПД. Абсорбером тут является пластина, которая покрыта селективным всепоглощающим покрытием. Тепловая трубка надежно крепится к пластине и подает энергию в конденсатор (верхняя часть трубки). В свою очередь конденсатор подключается к теплообменнику коллектора. Тут и происходит нагрев теплоносителя.
  2. «Колоба в колбе» с трубкой тепловой. Эта конструкция немного проще предыдущей и отличается меньшей производительностью при пониженных температурах. Абсорбирующая поверхность расположена на внутренней трубке. На тепловую трубку, изготовленную из меди, тепло передается через металлические ребра. Тепловая трубка – это наиболее эффективное устройств, предназначенное для передачи тепла.
  3. «Колба в колбе». Этот вид устройства вакуумного коллектора дает возможность достигать наивысшей степени теплоизоляции покрытия (поглощающего), не мешая при этом проникновению солнечных лучей. Как и в предыдущем типе, покрытие для поглощения энергии расположено на внутренней колбе. Теплоноситель, который контактирует с поглощающей поверхностью, может нагреваться без промежуточных преобразований.

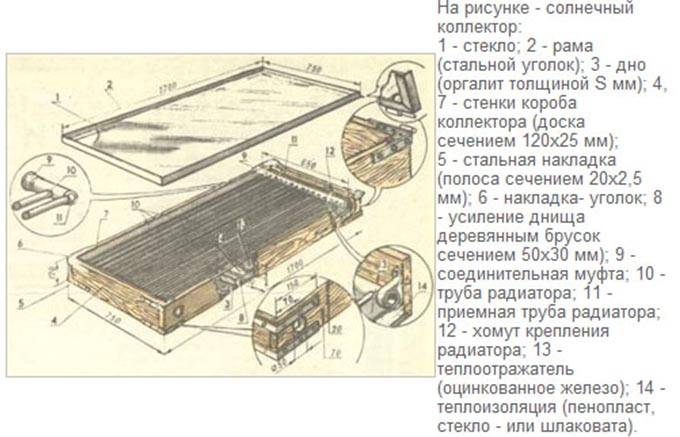

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Гелиоколлекторы в системе отопления

к меню ↑

Классификация по конструктивным отличиям

Вакуумные коллекторы разделяют по типужу стеклянных трубок и параметрам теплоканалов. Трубки обычно встречаются двух категорий:

  • перьевые;
  • коаксиальные

Коаксиальные вакуумные трубки

Это классический «термос» — колба, в которой вакуум создается между двойными стеклянными стенками. Кроме того, внутренняя поверхность колбы покрыта особым теплопоглощающим слоем. Их делают из боросиликатного высокопрочного стекла с хорошим светопропусканием. Такие вакуумные трубки для солнечного коллектора должны служить не менее 15 лет, справляться с давлением 1 МПа и не бояться плохих погодных условий.

Коаксиальные вакуумные трубки

Поглотителем служит полый стержень из меди с эфирным наполнением. Нагреваясь, эфир испаряется, поднимается, передает набранное тепло и выпадает вниз конденсатом. Далее процесс повторяется, обеспечивая непрерывный теплообмен внутри модуля.

Перьевые

Их стенки толще коаксиальных и состоят из единственной колбы. Медный абсорбционный элемент обрамлен гофрированной пластиной с теплопоглощающим слоем. Это позволяет вакууму находится прямо в канале модуля.

Перьевые

КПД такой трубки выше, но перьевая система дороже, а заменить ее в случае поломки медного абсорбера или нарушения герметичности колбы сложнее. Но именно этот вариант считается самым надежным, эффективным и долговечным среди похожих устройств.

к меню ↑

Преимущества и недостатки вакуумных коллекторов

Основное достоинство данного класса устройств — минимальные эксплуатационные теплопотери благодаря вакууму, идеальному природному изолятору. Среди прочих плюсов:

  • эффективная работа обогревателей при температурах до −30 градусов и ниже, что делает их пригодными для зимней эксплуатации;
  • сбор тепла с нагревом до 300 градусов включительно (у больших промышленных образцов);
  • надежность и долговечность;
  • поглощение как световой энергии, так и невидимого теплового излучения;
  • стойкость к неблагоприятным погодным факторам;
  • небольшая парусность и способность почти свободно пропускать воздушные массы (благодаря чему системы почти не боятся ветра);
  • даже в местностях с малым числом ясных дней и холодным климатом способны показать высокую эффективность работы;
  • ремонтопригодность распространенных heat pipe решений на высоком уровне;
  • гелиобатарея остается работоспособной даже без контроллера (или при его отключении).

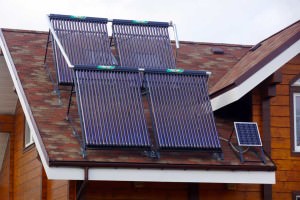

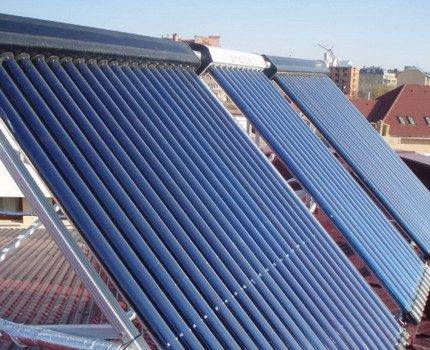

Вакуумный солнечный коллектор

Установка одного или нескольких таких устройств дает возможность существенно сэкономить на отоплении и горячем водоснабжении любых нуждающихся в этом объектов и построек. В среднем, затраты на нагрев воды снижаются на 60 %, а расходы на отопление — на 30 %. Достигается также оптимизация и снижение трат на эксплуатацию и поддержку коммуникаций. Вакуумный солнечный коллектор выступает как автономный источник тепла и обеспечивает потребителей горячей водой даже при перебоях с газом или электропитанием.

Еще один плюс — продление срока службы имеющихся систем отопления. Нагрузка на них снижается, и бойлер, например, способен прослужить до двух раз дольше: гелиоколлектор снижает нагрузку на него до 97 % от обычной. То же касается газовых котлов. При этом вакуумные солнечные модули легко интегрируются в существующие коммуникации. Можно запланировать их установку и на этапе планирования возводимого объекта.

Схема 4

Немаловажный бонус — экологическая чистота. Рассматриваемый класс устройств не производит вредных выбросов, не загрязняет окружающую среду и использует фактически неисчерпаемый источник энергии — солнечный свет. При этом каждый поступающий в систему джоуль используется оптимальным образом.

Интересно: считается, что к 2020 году около 20 % мировой потребности в электроэнергии станут удовлетворяться за счет Солнца. Особенно актуально это для регионов с интенсивным солнечным излучением и большим количеством ясных дней. За год в среднем в эксплуатацию вводится около 3 млн гелиоэнергетических систем.

Отметим также обеззараживающие свойства: под нагревом гибнут многие вредоносные микроорганизмы, вакуум также затрудняет их размножение.

микроорганизмы

Но есть и минусы. К ним относят высокую стоимость при покупке комплектующих и инструмента для самостоятельной сборки, а также неспособность недорогих трубчатых комплексов самоочищаться от налипшего/намерзшего зимой снега, льда и прочих загрязнений. Хотя существуют и варианты с режимами антизамерзания, и образцы с иными дополнительными возможностями.

к меню ↑

Сравнение различных модификаций

При изготовлении гелиоагрегатов тепловые каналы и вакуумные стеклянные трубки для солнечных коллекторов комбинируют в самых разных сочетаниях.

Самой большой популярностью у потребителей пользуются коаксиальные модели с тепловым каналом heat pipe. Покупателей привлекает лояльная цена приборов и очень простое, доступное обслуживание в течение всего срока эксплуатации.

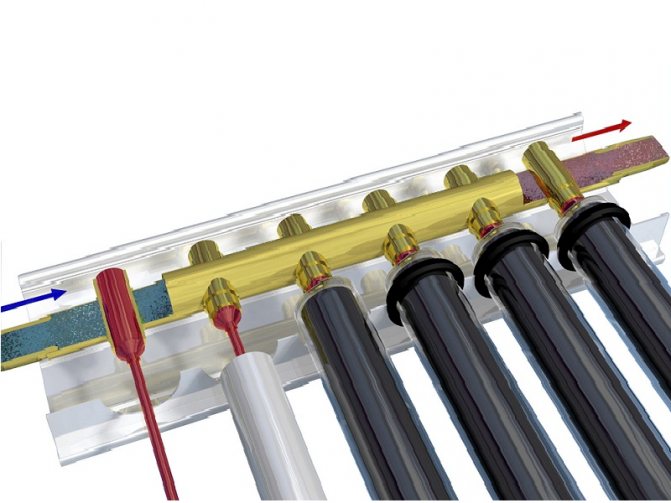

Вакуумный солнечный коллектор с рабочим каналом heat pipe прекрасно ремонтируется. Замена поврежденных трубок осуществляется на месте и не предусматривает демонтажа системы или переноса ее на другое место. Однако теплообмен в этих моделях осуществляется сложно, за счет чего и КПД на выходе составляет не более 65%

Вакуумные приборы с каналами heat pipe демонстрируют высокую надежность и не имеют никаких ограничений по использованию даже в высоконапорных гелиотермальных комплексах.

Приборы с коаксильной колбой, содержащей прямоточные U-образные каналы, тоже входят в перечень востребованных. Их характеризуют такие параметры, как низкая теплопотеря и КПД от 70% и выше.

Для корректного функционирования, вакуумный прибор с U-каналом нужно правильно установить. Желательно, чтобы минимальный угол наклона составлял не менее 20⁰. Только в таком варианте получится обеспечить максимальную отдачу

Ситуацию несколько портят: сложный процесс ремонта, специфическое обслуживание в процессе эксплуатации и невозможность заменить отдельный испорченный узел. Если с прибором что-то случается, его демонтируют и на место ставят абсолютно новый коллектор.

Перьевые трубки конструкционно представляют собой одинарный цилиндр из стекла с утолщенными прочными стенками (в зависимости от производителя от 2,5 мм и выше). Содержащаяся внутри вставка из перьевого абсорбента плотно облегает рабочий канал, изготовленный из теплопроводящего металла.

Почти безупречную изоляцию создает вакуумное пространство внутри стеклянной емкости. Абсорбент передает поглощенное тепло без потерь и обеспечивает системе КПД до 77%.

В случае неисправности коллекторы, оснащенные перьевыми трубками, подлежат ремонту. Менять всю систему не требуется, достаточно обнаружить поврежденный узел, демонтировать его и поставить на это место новый

Модели с перьевым элементом стоят несколько дороже, нежели коаксиальные, но за счет высокой эффективности обеспечивают полноценный комфорт в помещении и быстро окупаются.

Наиболее эффективными и производительными являются перьевые колбы с внутренними прямоточными каналами. Их фактический КПД порой достигает рекордных показателей в 80%.

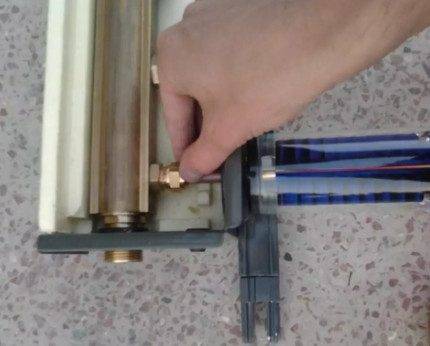

При монтаже перьевых трубок в раму на стержень каждой детали одевают прочную обжимную гайку с кольцом и термостойкой прокладкой. Это обеспечивает герметичность всей конструкции и дает возможность коллектору полноценно функционировать в любых условиях

Цена изделий довольно высока, а при проведении ремонта обязательно требуется сливать из системы весь теплоноситель и только потом приступать к устранению неполадок.

к меню ↑

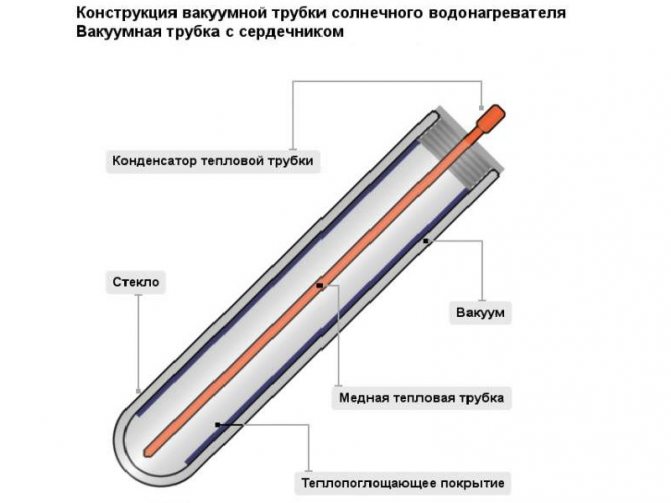

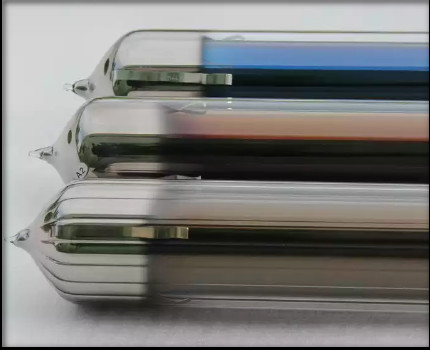

Конструкция вакуумной трубки для солнечного коллектора

Независимо от производителя и модели, вакуумные трубки состоят из четырех элементов:

  1. Стеклянной вакуумированной двустенной колбы;
  2. Абсорбера (селективного покрытия);
  3. Теплоприемника;
  4. Теплообменника.

Стеклянная колба состоит из двух стенок, между которыми откачан воздух. Вакуум не позволяет внутренней части отдавать тепло наружной стенке за счет отсутствия конвекции и какого-либо газа или жидкости между ними.

Абсорбер – селективное покрытие, которое поглощает солнечное излучение в широком диапазоне и преобразует его в тепловую энергию. Он не излучает тепло наружу вакуумной трубки, а передает внутрь на теплоприемник.

В качестве теплоприемника в вакуумных трубках может использоваться вода, металлическая трубка, наполненная водой или жидкостью с высокой температурой кипения, проточные трубки для воды, металлические конструкции.

Теплообменник – место в корпусе солнечного коллектора или бойлере, в котором тепло передается теплоносителю или воде.

к меню ↑

Виды вакуумных трубок

Различают пять видов вакуумных трубок для солнечных коллекторов. Они отличаются внутренним строением и конструкцией. Кроме того, каждый из них может быть дополнен металлическим (чаще алюминиевым) абсорбером, который помещается внутрь стеклянной колбы в виде трубки.

Важно!Большинство производителей заполняют нижний промежуток между стеклянными стенками барием – он поглощает примеси газов и улучшает термоизоляционные свойства. Его отсутствие может снизить эффективность работы коллектора до 15%.

Термосифонные (открытые) вакуумные трубки

Такой вид трубок солнечного коллектора используется в коллекторах с наружным баком-накопителем. они заполнены водой и образуют с резервуаром один объем. Нагретая вода из колбы поднимается в бак, а охлажденная опускается вниз.

Термосифонные вакуумные коллекторы используются в следующих случаях:

  1. Для подключения к системе горячего водоснабжения;
  2. В регионах с высоким уровнем инсоляции в холодное время года;
  3. Для сезонного использования (весна, лето, осень).

Спаренные коаксиальные трубки

Принцип работы такого теплоприемника как у предыдущего, за одним исключением – к одному теплообменнику присоединены две медных трубки с жидкостью. Спаренная система позволяет более эффективно отбирать тепло, а большая емкость и площадь стенок теплообменника – быстро нагревать воду.

Вакуумные коллектор с спаренной коаксиальной системой устанавливают там, где необходимо:

  1. Обеспечить небольшой подогрев больших объемов воды;
  2. Есть потребность в тепловой энергии на протяжении солнечного дня;
  3. Высокий средний уровень инсоляции;
  4. Происходит быстрая прокачка воды через систему.
к меню ↑

Технические характеристики

Итак, установка состоит из следующих деталей:

  • Коллектор – преобразует солнечную энергию в тепло и электричество.
  • Бак-аккумулятор – содержит воду для отопления.
  • Станция управления – контролирует подачу воды и ее нагрев.
  • Теплообменный контур – с его помощью теплоноситель нагревает воду в баке.
  • Электронагревательный элемент – обеспечивает дополнительный подогрев в случае, если не хватает солнечной энергии.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Процесс отопления выглядит следующим образом: Трубки, в которых находится теплоноситель, проходят сквозь коллектор. Энергия солнца посредством коллектора нагревает трубки, теплоносящую жидкость и, в свою очередь, передает тепло баку-аккумулятору с помощью теплообменивающего контура, и нагревает воду. Баки-аккумуляторы оснащаются высокой теплоизоляцией, как в них и хранится нагретая вода.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Циркуляция теплообменника может проходить двумя способами:

  1. Естественным.
  2. Под механическим воздействием- с помощью циркулярного насоса.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Электронагревательный элемент, устанавливается в бак с водой и следит за температурой воды. Если температура понизится ниже установленного уровня, нагреватель автоматически догревает воду до нужной температуры. Как видно, принцип работы вакуумного коллектора довольно прост. При желании, в интернете можно найти более детальную схему, и, купив необходимые детали, собрать данное устройство своими руками.

Давайте разбираться в радиаторах отопления, а также радиаторы отопления какие лучше. Соберите печь камин с водяным контуром своими руками здесь.

Ты пришел в правильном направлении, солнечные батареи для отопления дома по ссылке:

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

к меню ↑

Эффективность разных видов трубок

Рейтинг эффективности вакуумных коллекторов в зависимости от установленного типа трубок:

  1. U-образные (U-type);
  2. Спаренные коаксиальные;
  3. Перьевые;
  4. Коаксиальные (Heat Pipe);
  5. Термосифонные (открытые).

Этот рейтинг характеризует разные системы в общем, ведь производительность зависит от особенностей конструкции, свойств используемых материалов и конструктивных решений. На уровень эффективности вакуумного коллектора влияют следующие факторы:

  • Коэффициенты поглощения и излучающей способности абсорбера;
  • Максимальное рабочее давление в системе;
  • Качество и теплопроводность материалов в местах соединения;
  • Наличие и свойства металлического абсорбера по внутреннему периметру стеклянной стенки;
  • Стойкость стекла к механическому воздействию;
  • Конструктивные особенности – толщина стенок, качество металлов и т.д.

Важно!Многие производители вакуумных трубок и коллекторов завышают их производительность. Реальное количество тепла, которое можно получить, зависит от многих факторов и должно просчитываться индивидуально.

к меню ↑

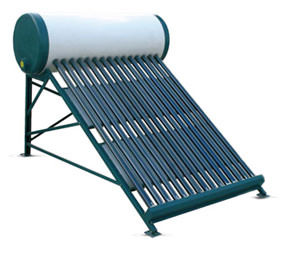

«Дачник»

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

  1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
  2. Вакуумная трубка имеет длину 150 см.
  3. Диаметр трубки (внешний) 4,8 см.
  4. Максимально возможное давление в трубке 0,6 Мп.
  5. Конструкция устойчива к граду до 0,5 см.
  6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
  7. Общий вес коллектора составляет 45 кг.

Комплектация:

  • набор пыльников (уплотнительных) – 1 шт.;
  • трубки вакуумные – 16 штук;
  • станина и комплект болтов – 1 шт.;
  • расширительный бак – 1 шт.;
  • бак-термос на 100 л. – 1 шт.;
к меню ↑

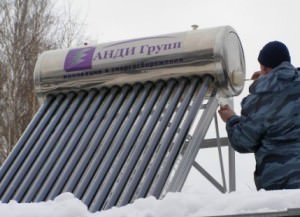

CP-II-20-175 от «АНДИ Групп»

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

В комплект входят:

  • бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
  • трубки вакуумные – 20 шт.;
  • TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

к меню ↑

Изготовление вакуумного коллектора своими руками

Важно! Сделать солнечный коллектор своими руками вакуумного типа крайне сложно. Затраты могут быть весьма высокими.

Вакуумный солнечный коллектор своими руками изготовить можно. Потребуется приобрести стеклянные трубки для молочной промышленности или доильных установок. Они реализуются вместе со специальными резиновыми патрубками, с помощью которых могут монтироваться в разные монтажные схемы.

Внутри стеклянных труб потребуется расположить стальные или медные трубки, окрашенные в черный цвет. Сварку или пайку придется дополнительно защищать теплоизолирующими лентами, например, вырезанными из вспененного полиэтилена.

Изготавливая  солнечный коллектор вакуумного типа, потребуется произвести откачку воздуха из стеклянных труб. Откачку воздуха выполняют с помощью вакуумного насоса. Здесь понадобится использовать специальный штуцер, который плотно закроется сразу после отсоединения всасывающего трубопровода от вакуум-насоса. Современные пластинчатые устройства позволяют получать разряжение до 25…30 % от исходного атмосферного значения.

Перед началом работ следует оценить свои силы. Подобные устройства довольно дороги в изготовлении. Здесь нужны не только дорогие инструменты и приспособления. Нужен еще и навык выполнения работ с вакуумными установками.

Можно собрать установку из готовых элементов:


  1. Изготавливают раму для монтажа.

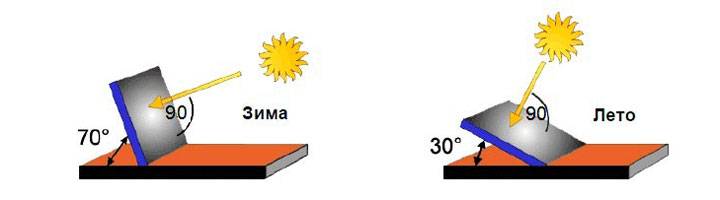

  2. Ориентируют ее относительно сторон света.
  3. Приобретают коаксиальные трубки в сборе с теплообменниками.
  4. Производят монтаж подводящих и отводящих трубопроводов.
  5. Устанавливают вакуумные трубки и соединяют их с магистральными трубопроводами.
  6. Выполняют работы по тепловой изоляции всех точки стыковки колб и трубопроводов.
к меню ↑

Самостоятельная сборка

В начале создания вакуумного коллектора необходимо собрать раму. Желательно ставить ее сразу там, где будет находиться будущий обогревательный комплекс. Размеры рамы зависят от запланированных характеристик будущей системы и собираемой модели. Как правило, подробные указания прописаны в прилагаемой к комплектующим инструкции.

Важно: на дне короба будущего коллектора обязательно должна быть теплоизоляция.

Пример проекта для сборки:

сборка

Собирая раму на крыше, в местах прилегания ее дополнительно укрепляют герметиком. Это необходимо для защиты от попадания воды через монтажные отверстия. Далее на место ставят бак накопителя и прикрепляют к раме.

Далее монтируется воздухоотвод, ТЭН и датчик температуры (если есть). Все узлы устанавливаются на смягчающие прокладки (должны быть в комплекте). После этого к системе необходимо подвести водные коммуникации здания — для этого обычно используют фитинги и трубы из полипропилена, такая арматура достаточно вынослива, долговечна и легко меняется при выходе из строя. Трубы должны выдерживать температуру до 95 градусов.

Трубы

Когда водопровод подключен, в накопительный бак заливают воду и несколько часов проверяют герметичность комплекса. При нахождении утечек их следует немедленно устранить. Финальный этап — монтаж нагревающих модулей. В вакуумную стеклянную колбу помещают медную трубку, снизу конструкция фиксируется чашкой и резиновым пыльником. В латунный конденсатор до упора задвигают наконечник медной трубки, затем фиксирующий механизм защелкивается на кронштейне.

Установка остальных трубок выполняется по тому же принципу.

После этого к системе подсоединяется монтажный блок (если предусмотрен). На него заводится электропитание от сети 220 В. Также подключаются вспомогательные модули — температурный датчик, отвод воздуха и ТЭН. На финальном этапе монтируется управляющий контроллер комплекса (также если предусмотрен). В него вносятся необходимые настройки, после чего новая система обогрева запускается в работу в обычном режиме.

Панели

Все основные детали можно собрать самостоятельно. Но при отсутствии опыта слесарно-монтажных работ лучше обратиться к заводским комплектующим, поскольку собранный «с нуля» комплекс может содержать существенные огрехи и не давать требуемой эффективности. На рынке Москвы готовый комплект подключаемого к холодному водопроводу нагревателя на 30 вакуумных трубок с баком объемом в 260 литров стоит около 90 тысяч рублей.

Где лучше размещать

Для эффективной и полноценной работы вакуумный солнечный коллектор должен быть правильно размещен и сориентирован по сторонам света. В северных широтах желательно ставить устройство на солнечной стороне земельного участка или в южной части крыши. Если сориентировать точно на юг возможности нет, следует выбрать максимально освещенную позицию в направлении запада или востока.

Важно: гелиоэнергетический комплекс не должен перекрываться деревьями, дымоходами, декоративными частями кровли, соседними домами и прочими строениями. Это способно существенно снизить эффективность. При правильном расположении обогреватель обеспечит отличную теплоотдачу на весь год вне зависимости от сезона.

Панель

Поэтапное руководство по сборке агрегата

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Первый этап – установка накопителя и аванкамеры. Упомянутые агрегаты размещаются на чердаке дома. Убедитесь, что потолок в месте установки сможет выдержать вес емкостей с водой. Установите аванкамеру рядом с накопителем. Сделайте это так, чтобы уровень жидкости в аванкамере был выше уровня воды в накопительной емкости примерно на 100 см.

Второй этап – выбор места для установки солнечного обогревателя. Агрегат закрепляется на южной стене строения

Важно выдержать правильный уклон обогревателя к горизонту. Оптимальным считается значение в 45 градусов. Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли

Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли.

Третий этап – соединение отдельных элементов. Для выполнения этой задачи вам нужно купить дюймовые и полудюймовые стальные трубы. Полудюймовые вы будете использовать для соединения высоконапорных элементов системы – от места ввода воды до аванкамеры. Дюймовые трубы применяются в низконапорной части.

Предварительно трубы необходимо покрасить в белый или другой светлый цвет. Поверх краски закрепляется слой теплоизоляционного материала. В данном случае оптимально подойдет поролон. Поверх утеплителя наматывается слой полиэтилена, а затем тканой ленты. В завершении трубы снова окрашиваются в белый цвет.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Солнечный коллектор

Четвертый этап – заполнение системы жидкостью. Воду нужно подавать через специальные дренажные вентили, установленные внизу радиаторов. Это позволит избежать образования воздушных заторов. Когда из дренажа начнет течь вода, операцию можно считать завершенной.

Пятый этап – подключение аванкамеры. Данный агрегат необходимо подключить к водопроводному вводу. После подсоединения следует открыть расходный вентиль. Вы увидите, что количество воды в аванкамере начнет уменьшаться.

Ночью температура воздуха становится ниже температуры подогретой воды. В подобных условиях коллектор начнет обогревать окружающую среду и в целом работать в обратном режиме. Чтобы этого избежать, система комплектуется вентилем, позволяющим предупреждать возможность обратной циркуляции. Достаточно будет попросту перекрыть этот вентиль вечером, и энергия сохранится в системе.

При недостаточно высокой теплопроводности коллектора ее можно повысить путем добавления секций. Конструкция позволит вам сделать это безо всяких затруднений.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Можно конечно искусственно регулировать направление солнечных панелей по отношению к Солнцу, подкладывая под коллектор дополнительные конструкции

Таким образом, в самостоятельной сборке солнечного обогревателя нет ничего сложного. Больших денежных вложений такая работа тоже не требует, однако настоятельно рекомендуется покупать только высококачественные материалы от известных производителей. Подойдите к работе с максимальной ответственностью, не нарушайте приведенные рекомендации, и вы получите отличный источник тепла и горячей воды, работающий на бесплатной энергии. Удачной работы!

Модификационные особенности приборов

При изготовлении гелиоагрегатов тепловые каналы и вакуумные стеклянные трубки для солнечных коллекторов комбинируют в самых разных сочетаниях.

Самой большой популярностью у потребителей пользуются коаксиальные модели с тепловым каналом heat pipe. Покупателей привлекает лояльная цена приборов и очень простое, доступное обслуживание в течение всего срока эксплуатации.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Вакуумные приборы с каналами heat pipe демонстрируют высокую надежность и не имеют никаких ограничений по использованию даже в высоконапорных гелиотермальных комплексах.

Приборы с коаксильной колбой, содержащей прямоточные U-образные каналы, тоже входят в перечень востребованных. Их характеризуют такие параметры, как низкая теплопотеря и КПД от 70% и выше.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Ситуацию несколько портят сложный процесс ремонта, специфическое обслуживание в процессе эксплуатации и невозможность заменить отдельный испорченный узел. Если с прибором что-то случается, его демонтируют и на место ставят абсолютно новый коллектор.

Перьевые трубки конструкционно представляют собой одинарный цилиндр из стекла с утолщенными прочными стенками (в зависимости от производителя от 2,5 мм и выше). Содержащаяся внутри вставка из перьевого абсорбента плотно облегает рабочий канал, изготовленный из теплопроводящего металла.

Почти безупречную изоляцию создает вакуумное пространство внутри стеклянной емкости. Абсорбент передает поглощенное тепло без потерь и обеспечивает системе КПД до 77%.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Модели с перьевым элементом стоят несколько дороже, нежели коаксиальные, но за счет высокой эффективности обеспечивают полноценный комфорт в помещении и быстро окупаются.

Наиболее эффективными и производительными являются перьевые колбы с внутренними прямоточными каналами. Их фактический КПД порой достигает рекордных показателей в 80%.

Вакуумный солнечный коллектор: принцип работы, популярные марки и как сделать самому

Цена изделий довольно высока, а при проведении ремонта обязательно требуется сливать из системы весь теплоноситель и только потом приступать к устранению неполадок.

к меню ↑

Окупаемость и цена вакуумных коллекторов

Противники зеленой энергетики убеждают всех, что вакуумные солнечные коллектора не окупаются, а если это и происходит, то за очень долгий срок. Отчасти это так, но только если ваш дом уже подключен к газу или электричеству. А если учесть стоимость подключения?

Если сравнивать стоимость подключения к газопроводу и установки коллекторов – они вполне соизмеримы. Но газ это расходная статья бюджета, тогда как на работу вакуумного коллектора требуется минимум электроэнергии, да и то, только на прокачку теплоносителя. Практика показывает, что для отопления дома зимой вакуумный солнечный коллектор гораздо выгоднее других источников тепла.

Еще один момент который касается окупаемости – срок службы оборудования. В отопительной системе, основанной на трубчатых солнечных коллекторах, нет сложных деталей или частей, которые подвержены износу. При периодической профилактике такая система прослужит десятки лет.

к меню ↑

Стоит ли использовать вакуумный солнечный коллектор для отопления дома зимой?

Когда у вас есть другие источники тепловой энергии, например – тепловой насос, газовый котел и т.д., то использовать вакуумный солнечный коллектор для отопления дома зимой не слишком целесообразно. Если же вы отапливаете здание электричеством, обогрев за счет солнечной энергии будет отличным решением.

Если дом не подключен к газу или электричеству, то солнечные вакуумные коллекторы – оптимальное решение для организации отопления в доме. При одинаковых начальных затратах на оборудование вы получите практически бесплатное тепло.

к меню ↑

Мифы и заблуждения

Некоторые считают, что плоские солнечные коллекторы более эффективны чем вакуумные. Отчасти это правда, но если идет об обогреве дома в зимний период, то последние однозначно выигрывают.

Вакуумные трубки хоть и сделаны из стекла, но отлично держат удар. В приведенном ниже видео проводят испытания с помощью железного шара, который почти в 8 раз тяжелее льда. Соответственно, удары града они выдерживают с легкостью.

Считается, что китайские вакуумные коллекторы хуже европейских или американских. На деле это не так – большинство именитых производителей заказывают комплектующие в Поднебесной и максимум что делают на своих производствах – собирают их. К тому же, Китай давно вышел из эпохи ширпотреба, их производства следят за уровнем качества чтобы быть конкурентоспособными на европейском и американском рынках.

Есть мнение, что со временем вакуумные солнечные коллекторы теряют эффективность. Отчасти это правда, но только в том случае, если не проводить профилактику. Если использовать вакуумные солнечные коллекторы для обогрева дома зимой, в них будут большие перепады температур.

Из-за этого уплотнители со временем загрубеют и начнут пропускать теплоноситель. Если их периодически менять (раз в 2-3 года), такого не произойдет, а цена уплотнителя просто копеечная.

Вакуумные трубки со временем теряют герметичность – да, такое происходит, но не со временем, а из-за повреждений. Если стекло некачественное или во время производства появились дефекты, такое может произойти. Разгерметизация может случиться из-за механического повреждения или во время эксплуатации, когда трубка меняет размеры под влиянием перепада температур.
При определенных условиях вакуумные трубки покрываются инеем и становится видно, какие из них потеряли герметичность

к меню ↑

Советы

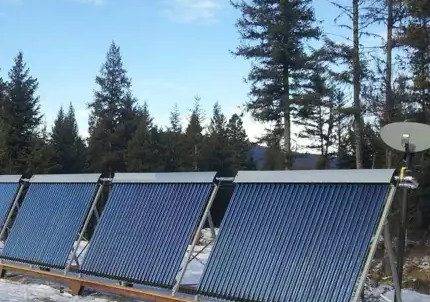

Солнечные вакуумные коллекторы
В завершении, хотелось бы дать еще несколько советов:

  1. Если вам не требуется использование солнечного вакуумного коллектора зимой, то следует купить дополнительный прибор (водонагревательный).
  2. Подключать коллектор необходимо параллельно нагревательному прибору и установить кран на подачу холодной воды.
  3. Аварийную и запорную арматуру лучше разместить в помещении с постоянной положительной температурой, т.к. это поможет в будущем сливать воду и с коллектора, и с труб.
  4. Мембранный бак-компенсатор или сбросной предохранительный клапан поможет компенсировать линейное расширение воды при ее нагревании.
  5. Установленный обратный клапан нужен на подаче холодной воды. Также возможно применение комбинированных обратных клапанов, которые могут сбрасывать избыточное давление.
  6. В некоторых случаях необходимо наличие сливного крана, который должен быть установлен в помещении для подачи холодной воды после клапана обратного.
  7. Бак накопительного типа может быть использован как бак, предназначенный для хранения ресурсов на время аварийного отключения или хлорирования воды. Дальнейший слив жидкости будет производиться через смеситель.
  8. Не забывайте об изоляции всех наружных проводов к водонагревателю.

[spoiler title="Источники"]

  • https://alter220.ru/solnce/vakuumnyj-solnechnyj-kollektor.html
  • https://VashUmnyiDom.ru/klimat/heating/vakuumnyj-solnechnyj-kollektor.html
  • https://slarkenergy.ru/solar/battery/vakuumnye.html
  • https://dymohod-msk.ru/vakuumnyj-solnecnyj-kollektor/
  • https://remont-system.ru/alternativnaya-energiya/ustroystvo-vakuumnogo-solnechnogo-kollektora-s-trubkami
  • https://VTeple.xyz/vakuumnyie-trubki-solnechnogo-kollektora-tipyi-effektivnost-konstruktsiya/
  • https://TeploRes.ru/teplosistemy/vakuumnye-trubki-dlya-solnechnogo-kollektora-2.html
  • https://VTeple.xyz/vakuumnyiy-kollektor-dlya-otopleniya-doma-zimoy/

[/spoiler]


Вверх
Вверх
