1 Общие сведения

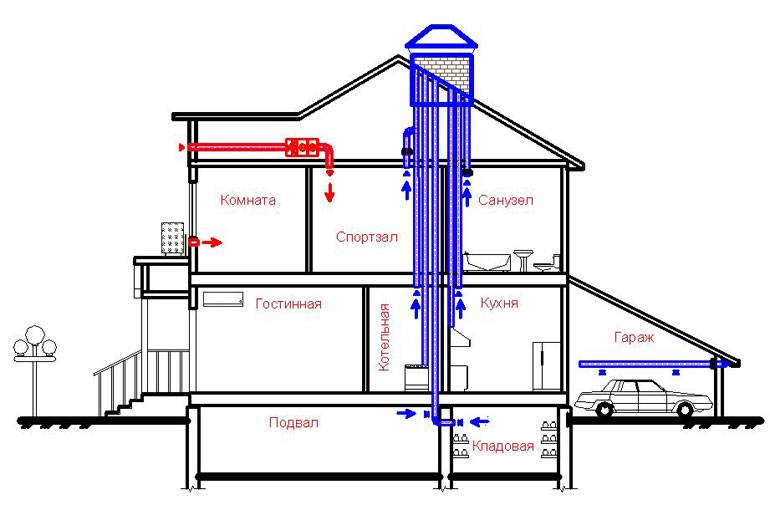

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

Естественная воздушная циркуляция появляется благодаря законам физики — из-за разного давления воздуха внутри помещений и снаружи дома.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

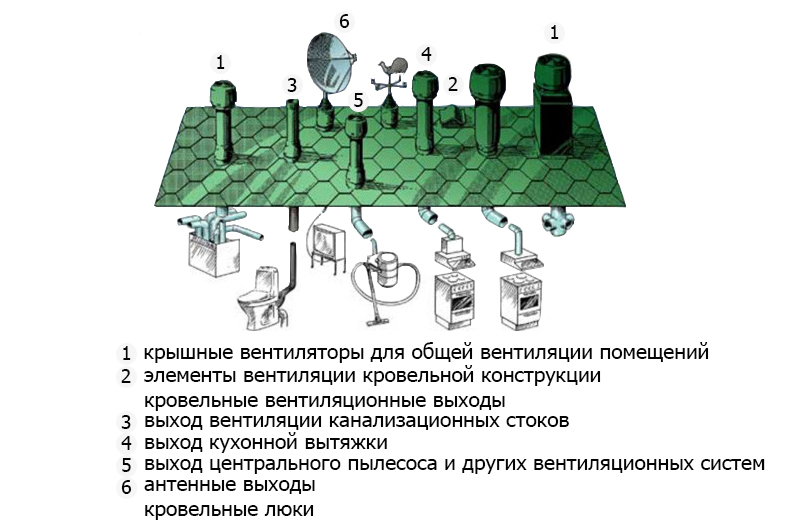

Вентиляция через кровлю
В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

к меню ↑

2 Как устроен узел прохода вентиляции через кровлю

Узел прохода состоит из следующих элементов:

  • Отверстие в кровле, имеющее соответствующую форму и размеры.

  • Воздуховод, проходящий сквозь отверстие.

  • Проходка, плотно установленная на проходном участке воздуховода, имеющая опорное кольцо и присоединительный фланец. Он имеет определенный угол наклона, а также специфический рельеф, повторяющий рисунок того или иного типа кровельного покрытия.

Основной элемент УП – собственно проходка, именно она обеспечивает функционал устройства. Существуют разные конструкции проходок.

узел прохода через кровлю для воздуховода

В последнее время набирают популярность эластичные конструкции, обладающие универсальностью и возможностью использования на любых типах кровли

Это может быть интересно! В статье по следующей ссылке читайте про ремонт кровли в Москве: цены на ремонт кровли крыши.

Эластичная проходка изготавливается из специальных видов резины или иных гибких материалов, устойчивых к атмосферным воздействиям, перепадам температуры и влажности, воздействию ультрафиолетовых лучей. Она имеет гофрированный присоединительный рукав, позволяющий изменять форму и подходящий для разных углов наклона. Высота рукава может быть разной, чем больше угол наклона, тем выше должен быть рукав проходки.

Помимо эластичных конструкций, существуют пластиковые изделия. Они устойчивы к воздействию влаги, хорошо переносят перепады температур и воздействие ультрафиолетовых лучей. как правило, пластиковые УП выпускаются для различных типов кровельного покрытия как доборные элементы.

Необходимо четко различать узел прохода через кровлю для воздуховода и для дымохода. При схожести функций, эти элементы имеют одно принципиальное различие: вентиляционные проходы работают с воздушными потоками нормальной и низкой температуры, а дымоходы выводят раскаленные продукты горения и нуждаются в огнестойкой защите.

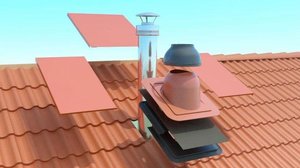

вентиляционный проход через кровлю

к меню ↑

2.1 Понятие и типы

Устройство прохода трубы вентиляции – это участок на площади крыши, где воздушная труба выводится наружу. При установке приходится нарушать опорные элементы крыши, кровельный материал. Поэтому следует обеспечить надежное ограждение от воздействия воды.

Вентиляционные выходы Vilpe

Относительно структуры крыши и имеющейся разновидности вентсистемы отверстия для труб возможно сделать в разной форме:

  • квадратные;
  • овальные;
  • круглые;
  • прямоугольные.

Можно разнообразить этот список другими геометрическими типами.

Участок прохода предполагает употребление проходок для отвода труб. Они классифицируются на разные

  • Клапанного или бесклапанного вида. Приспособление с клапаном имеет заслонку, отвечающую за закрытие отвода. Клапанные приспособления находят применение на крышах помещений, для которых характерно непостоянство работы вентиляции. Бесклапанные устройства размещаются на крышах частных владений. Они гораздо дешевле.
  • С утеплением или без утепления. Приспособления с утеплением характеризуются наличием термоизоляционного слоя, который может быть выполнен из стекловаты или базальта. Этот слой позволяет уменьшить разность температур с внутренней и внешней стороны помещения, что сказывается на снижении конденсата. Утепленные проходки применяются в том случае, если требуется выставить воздушный канал на далеком расстоянии от конька. Неутепленный вид употребляется для областей с умеренным климатом и для вентсистем, предполагающих размещение недалеко от конька.
  • Автоматические и механические. Эти устройства отличаются между собой типом управления. Механические подразумевают оснащение тросом для выполнения регулировки движения воздуха. Автоматические проходки работаю под управлением контроллеров электронного типа.

Узел прохода вентиляции имеет другую схему обустройства при сравнении с трубой для отвода дыма. Для оборудования дымохода надо обеспечить вокруг трубы присутствие материалов, не подвергающихся горению. Это связано с тем, что в трубе величина температуры достигает около 800°С. Труба вентиляции не подразумевает обустройство огнезащитными материалами вследствие того, что температура внутри трубы примерно такая, как в помещении.

к меню ↑

2.2 Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенности Краткая информация

Безклапанные и с клапанами

Безклапанные и с клапанами

Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.

С утеплителем или без дополнительного утепления

С утеплителем или без дополнительного утепления

Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.

Механические и автоматизированные

Механические и автоматизированные

Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

Установка узлов прохода вентиляции через кровлю

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

На заметку! УП могут быть изготовлены по размерам заказчика при необходимости. Для этого нужно связаться с производителем напрямую.

Квадратные и прямоугольные узлы на кровле

к меню ↑

2.3 Характеристики УП отечественного производства

УП под вентиляционные каналы должны изготавливаться по ГОСТу 15150. В этом документе указаны рекомендации по размерам УП и зазорам элементов при установке на кровле

Промышленным серийным производством выпускаются различные по размерам и по форме УП. Основные требования, которые должны соблюдаться для вентиляционных узлов и элементов заключаются в следующем:

  • узел должен быть изготовлен из металла не менее 1,19 мм толщиной;
  • диаметр УП круглого сечения должен быть в пределах 10 – 12,5 см.
  • узлы с прямоугольным сечением не имеют ограничений по размерам;
  • узел должен быть обработан антикоррозийным покрытием;
  • размер опорного кольца, должен превышать диаметр патрубка на 30-40 см;
  • суммарная длина конструкции УП не должна, как правило, превышать 100 см (клапан не учитывается);

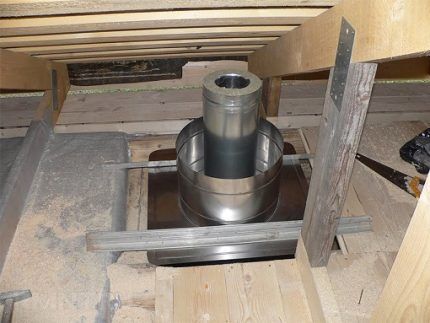

Узел прохождения воздуховода через крышу

Поскольку вентиляционная система работает как аэратор, прежде чем выбрать тип УП следует провести расчет схемы их установки и учесть параметры помещения:

  • уровень влажности;
  • степень загазованности;
  • возможные наименьшие и наибольшие значения температуры в здании;
  • содержание пыли и прочие.

Предназначение и монтаж узла прохода вентиляционной системы

к меню ↑

2.4 Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда называется кровельной проходкой. кровельный проходной узел
Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

  • квадратные;
  • круглые;
  • овальные;
  • прямоугольные и др.

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.  проходной элемент для кровли
Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

  • показатели влажности;
  • коэффициент загазованности;
  • наименьшая и наибольшая температура воздуха внутри сооружения;
  • коэффициент запыленности и т.п.

Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.

узел прохода через кровлю монтаж
Весь процесс установки зависит от следующих критериев:

  • угол наклона кровельного ската;
  • интервал от проходки до кровельного конька;
  • толщина кровельного перекрытия;
  • площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа кровельной проходки монтируются места, выполненные из бетона в виде монолита.
При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.
Монтаж вентиляции, подробно на видео:


к меню ↑

2.5 Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.
Узлы перехода для вентиляции
Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук – это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.
Принципы установки узла перехода
Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.
Дефлектор для вентиляции
Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” – утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.
Круглый узел перехода
Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Ее заполняют невозгораемым материалом, в основном песком или мелким керамзитом, отчего эта конструкция получила название “песочница”.

Выводить вентиляцию над крышей нужно на высоту, равную высоте дымоходных труб. Так нужно, чтобы была обеспечена стабильная тяга. Эта величина зависит от удаленности дымохода от конькового ребра.
Узел перехода вентиляции
Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

к меню ↑

2.6 Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.

На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

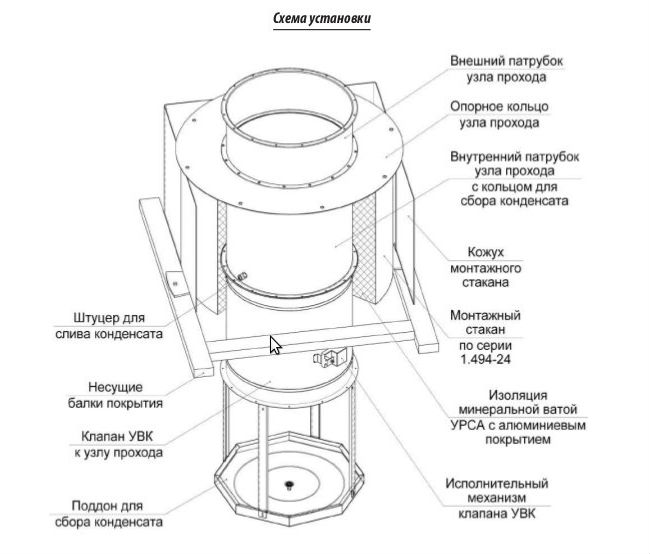

Схема узла прохода
Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.
Утепление узла прохода
Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.

Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.

Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.

Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.
Узел прохода для вентиляционного канала
Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.

Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

к меню ↑

2.7 Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.
Монтаж узла прохода
При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.
Высота установки вентиляционной трубы
К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

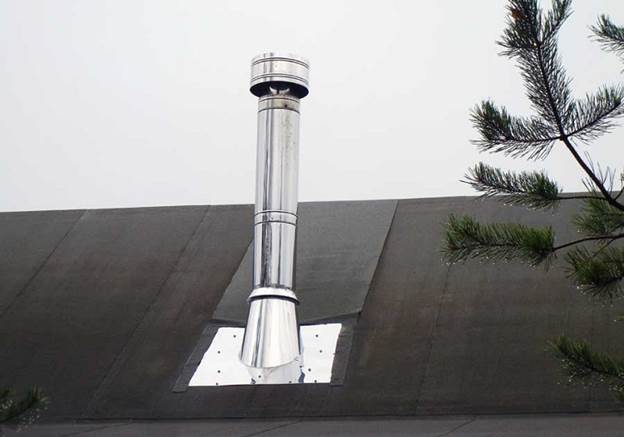

Узел перехода на мягкой кровле
Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.

Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.

к меню ↑

2.8 Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

  • оснащенные клапаном;
  • без клапанов;
  • оснащенные утеплителем;
  • без утеплителя;
  • оснащенные технологией, управляющей открытием и закрытием клапанов.

нормы возвышения дымохода над строением
Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.
В состав узла с ручным управлением входят:

  • портяное полотно;
  • противовес;
  • тросик;
  • сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра. кровельные проходные элементы
Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.

к меню ↑

2.9 Маркировка кровельного узла прохода

Современный строительный рынок готов предоставить 11 наименований узлов прохода вентиляции с разными размерами. Однако в некоторых случаях их изготовления требует нестандартного подхода.

В маркировке узлов прохода основными обозначениями являются буквы «УП», а также цифры от 1 до 10, означающие, что на узлах отсутствуют элемент, собирающий конденсат, а также клапан.

маркировка кровельного узла
Ряд цифр от 2 до 10 сигнализирует о том, что проходник имеет в своей конструкции клапан, функционирующий при помощи управления вручную, но не имеет конденсатного кольца.


к меню ↑

2.10 Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.
Место прохода вентиляционной трубы через кровлю
Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.
Типовые узлы перехода
Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Монтаж трубы на кровлю необходимо просчитать так, чтобы у нее был минимальный изгиб или наклон.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

  1. 1. Требования к монтажу узла вентиляции
    На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
  2. 2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
  3. 3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
  4. 4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

  1. 1. Дефлекторы для вентиляции
    Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
  2. 2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
  3. 3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

к меню ↑

2.11 Проводка труб через перекрытия

Трубопроводы изготавливают из стали, полимерных соединений, меди. Перекрытия могут быть выполнены из твердых материалов (кирпичная кладка, железобетон) или из мягких (гипсолит, древесина, сухие штукатурные составы). Разводка труб в санузле, например, может требовать погружения в толщу перегородок и пола/стен до 10% площади провода. Потому у строителей и монтажников возникают закономерные вопросы:

  1. Как повлияет на рабочие характеристики коммуникации из мягкого материала длительный контакт с твердыми строительными материалами стен и потолков.
  2. Не повредит ли магистраль из твердых сплавов мягкие перекрытия.

Нормативные документы выдвигают расплывчатые и неоднозначные требования. Потому прокладывать такую конструкцию должен только квалифицированный мастер, «кустарничество» здесь неуместно. Неверно проложенный узел трубопровода – это потенциальная опасность ЧП и аварий, ведущая к убыткам

Нормативы СНиП

  1. Неизолированный узел прохода трубы через стену не должен прямо контактировать со строительными конструкциями.
  2. При отсутствии изоляции расстояние от магистрали до штукатурного или облицовочного покрытия должно составлять 35-55 мм (при диаметре прохода в 32 мм), 50-60 мм (при диаметре 40-50). При использовании деталей большего сечения зазор определяется согласно рабочей документации.
  3. Участок прохода стояков через строительные перекрытия обрабатываются раствором цемента по всей толщине последнего.
  4. Фрагменты стояков, выступающие над перекрытием на 8-10 см, защищаются слоем цемента в 2-3 см.
  5. Перед нанесением на канализационный стояк защитного состава трубы надлежит оборачивать рулонной гидроизоляцией сплошным слоем без зазоров.

Важно: требования нормативных документов к технологии пересечения узлами трубопровода различных элементов зданий могут отличаться или противоречить друг другу. Если сомневаетесь в правильности созданного проекта, обратитесь за консультацией к профессиональному сантехнику или строителю

Только зная особенности рабочих материалов и планируемой конструкции, можно создать безаварийный проект.

От чего зависит технология работы:

  1. Материал строительных элементов (несущие стены, перегородки в жилых комнатах, с/у, фундамент и перекрытия).
  2. Места, количество входов и тип пересечения магистралью «преград».
  3. Тип монтажа (открытый/закрытый).
  4. Тип магистрали.
  5. Форма труб.

Требования к прокладке полипропиленовых труб

При изготовлении узлов трубопроводов из полипропилена и металлополимерных сплавов к конструкции предъявляются следующие требования:

Обязательна установка гильз (футляров) для обеспечения мобильности и беспрепятственного перемещения соединения внутри строительного элемента.

Диаметр гильзы берется с расчетом +5-10 мм к рабочему наружному диаметру, её длина должна на 20-50 мм возвышаться над уровнем перекрытия.

В случае скрытой прокладки необходимо предусмотреть возможность термоудлиненния труб.

Концы футляров, зазоры между гильзой и рабочей поверхностью заделывают податливым негорючим материалом так, чтобы оставалась возможность перемещать трубу по продольной оси.Для заделки применяют льняную ткань с пропиткой, канаты, пропитанные раствором полиизобутилена в бензине (из расчета 1:3). Если используется просмоленный канат, пластмассовая труба оборачивается пленкой из полиэтилена или полихлорвинила. При заделке зазора асбестовыми тканями или шнурами концы гильзы герметизируются с помощью гернита

Важно: в некоторых источниках для конструкций из металлополимерных сплавов предписывается использование гильз только из металла или пластмассы, в других говорится, что узел прохода трубы через перекрытие можно монтировать без защитных элементов.

Стыки магистрали запрещено помещать в футляры.

Допускается применение в качестве защиты рубероида, толя или пергамина. Для этого конструкцию оборачивают мягким материалом в два слоя и перевязывают шпагатом. Толщина стенок гильзы и другие технические характеристики рассчитываются исходя из частных задач и типа материала (сшитый полиэтилен, поливинилхлорид) и типа конструкции (холодное/горячее водоснабжение, отопление, канализация, стоки и т.д.)

Также важно учитывать тип помещения, в котором прокладываются узлы соединения квадратных или круглых труб, и технологию подготовки отверстий (как и где – вручную или в заводских условиях)

Пластиковые воздуховоды

Их основные достоинства:

  • полное отсутствие коррозионной составляющей,
  • простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
  • отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
  • малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

  • малая толщина стенок (0,5 – 1,2 мм);
  • механическая прочность обеспечивает надежность наружных элементов;
  • высокое соотношение прочность/вес;
  • разнообразие форм и сечений;
  • доступность дополнительных фасонных элементов любой конфигурации.

Форма сечения

По этому параметру вентиляционные трубы бывают:

  • круглые;
  • прямоугольные;
  • нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

к меню ↑

2.12 Универсальный уплотнитель

В настоящее время помимо типовых узлов прохода в строительстве все чаще применяется более простая их модификация, выполняемая в виде универсального кольцевого уплотнителя. Отличие этого элемента от других УП состоит в том, что его допускается устанавливать на отверстиях практически любого диаметра (с помощью универсального уплотнителя удается герметизировать проходы диаметром от 3-х до 60-ти см). При этом эффективность его применения не связана с видом кровельного материала, то есть такие уплотнители обеспечивают надежную герметизацию всех известных защитных покрытий.

Благодаря своей конусообразной форме эти изделия могут использоваться на скатных кровлях практически любого уклона, а их эластичность позволяет надежно проводить уплотнения на волновых поверхностях из профнастила или шифера, например, укладываемых с произвольным шагом.

Изделия этого класса изготавливаются из высококачественного силикона, обеспечивающего возможность их работы в широком диапазоне температур (от –74 до +260°C).

К преимуществам таких уплотнителей следует отнести то, что силикон хорошо сохраняет свои свойства в условиях воздействия на него агрессивных сред и имеет большие сроки службы в сравнении с обычной резиной.

к меню ↑

3 Монтаж проходного узла для дымохода

Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата. Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.
Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки. Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности. Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек. узел прохода воздуховода

Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.

Сам дымоход рекомендуется оснащать особыми зонтиками для предотвращения попадания в нее влаги и ветра. Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.
Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию. Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

к меню ↑

3.1 Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

  • перед началом всех работ место установки очищают от влаги и загрязнений;
  • делают разметку, которая соответствует диаметру выходной трубы;
  • при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
  • используя жидкий герметик, крепят уплотнительную прокладку;
  • сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
  • строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.



Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

к меню ↑

3.2 Технологии монтажа узла УП

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

  • Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
  • Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
  • Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
  • Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
  • Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
  • Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

  • фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
  • разметку производят по месту, вырезая в каждой детали полукруг под трубу;
  • по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
  • длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
  • ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

  • после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
  • он крепится анкерами, заделывается раствором;
  • диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

  • патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
  • раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

к меню ↑

3.3 Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов

ТОП факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

  • Расстояния от самой высокой точки — конька до вентиляционной трубы;
  • Особенностей конструкции крыши;
  • Предписанных требований противопожарной защиты;
  • Диаметра вентканала;
  • Организации вентиляции и дымоотведения.

к меню ↑

3.4 Сборка и наладка узлов прохода

Схема установки узла вентиляции через кровлю

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

  • проходка;
  • уплотняющий элемент, который состоит из резины или силикона;
  • силиконовый герметик;
  • шуруповерт;
  • дрель;
  • шурупы.

Сборка обычного узла производится по следующему плану:

  • Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
  • Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
  • Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
  • Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
  • Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Рекомендации по монтажу на разных видах кровли

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

  • Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
  • Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
  • Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
  • При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
  • Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.



к меню ↑

3.5 Высота вент стояка над кровлей

Одним из вопросов как правильно установить вытяжную трубу является определение ее высоты над кровлей. Для этого необходимо руководствоваться требованиями СНиП, в соответствии с которыми она связана с типом кровли, диаметром и некоторых других параметров.

Вот некоторые из них:

  • При установке вентиляционной трубы в непосредственной близости от дымохода, ее высота должна быть равна высоте дымовой трубы.
  • Высота трубы над плоской кровлей должна составлять не менее 0,5 м.
  • При нахождении трубы на расстоянии 1,5-3,0 м от конька, ее высота должна быть выше уровня конька.
  • Вентиляционная труба, находящаяся от конька на расстоянии больше трех метров, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.
  • При нахождении трубы на расстоянии менее 1,5 м от конька, ее высота должна быть не менее 0,5 м от уровня конька.

к меню ↑

4 Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

к меню ↑

4.1 Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

  1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
  2. Засыпают гравием и крепят аэратор на горячую мастику.
  3. После охлаждения фиксируют саморезами.
  4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

к меню ↑

4.2 Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

  1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
  2. Укрепляют уплотнитель шурупами, и наносят герметик.
  3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
  4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

к меню ↑

4.3 Пропускная способность и необходимая длина трубы вентиляционного канала

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

  • 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
  • Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

  • При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
  • Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
  • На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

  • Форма трубы воздуховода;
  • Образующееся при движении воздуха сопротивление;
  • Средняя температура в помещении и на улице;
  • Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

к меню ↑

5 Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

к меню ↑

6 Итог

В заключение следует сказать несколько слов о необходимости обработки всех стыков и соединений. Влага не должна иметь возможности проникновения в щели. Даже если она не проходит сквозь все слои утепления, при замерзании лед расширит щель и понемногу увеличит ее до опасных размеров. Поэтому все узлы после установки рекомендуется обработать снаружи по периметру герметиком, делая линию соединения узла с кровлей закрытой от внешних воздействий. Это позволит исключить возможность появления протечек и обеспечит максимально длительный срок службы элементов

Источники


  • https://arbolit.org/poleznoe/ustanovka-uzlov-prohoda-ventilyacii-cherez-krovlyu.html
  • https://kachestvolife.club/o-vozduhe/obustroystvo-uzlov-dlya-prohoda-cherez-krovlyu-ventilyacii
  • https://rulandia.ru/communications/ventilation/uzel-prohoda-ventilacii-cerez-krovlu-varianty-i-pravila-sooruzenia.html
  • https://kryshadoma.com/ventilyatsiya-krovli/uzel-prokhoda-cherez-krovlyu-varianty-ustroystva.html
  • https://sovet-ingenera.com/vent/montazh/uzel-proxoda-ventilyacii-cherez-krovlyu.html
  • https://dymohod-msk.ru/uzel-prohoda-cerez-krovlu/
  • https://moydom-irk.ru/krovlya/prohod-cherez-krovlyu-ventilyatsii.html
  • https://intelligent88.ru/ventilyatsiya/ventilyaciya-krovli-i-ustroystvo-vozduhovoda-cherez-uzly-prohoda
  • https://turbokotel.ru/ventilyatsiya/primikanie-krovli-k-ventilyatsionnoi-shakhte-varianti-ispolneniya-uzla.html
  • https://odstroy.ru/uzel-prohoda-ventilacii-cerez-krovlu-vidy-i-harakteristiki-montaz/
  • https://oboiman.ru/ingeneer/uzel-prohoda-ventilacii-cerez-krovlu-varianty-i-pravila-sooruzenia.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
