1 Для чего требуется термоизоляция на «теплом полу»?

Для несведущего человека сама постановка вопроса может показаться странной – зачем в принципе утеплитель для «теплого пола»? Какая-то, по его мнению, тавтология с точки зрения лингвистики… Зачем утеплять пол, если он уже сам по себе тёплый?.. Не «развод» ли это неопытных потребителей на дополнительные затраты материалов?

В еще больший ступор такого человека может ввести краткий ответ на этот вопрос: «теплому полу» нужен утеплитель, чтобы пол был действительно теплым. Звучит вообще крайне «громоздко», но на деле – так оно и есть.

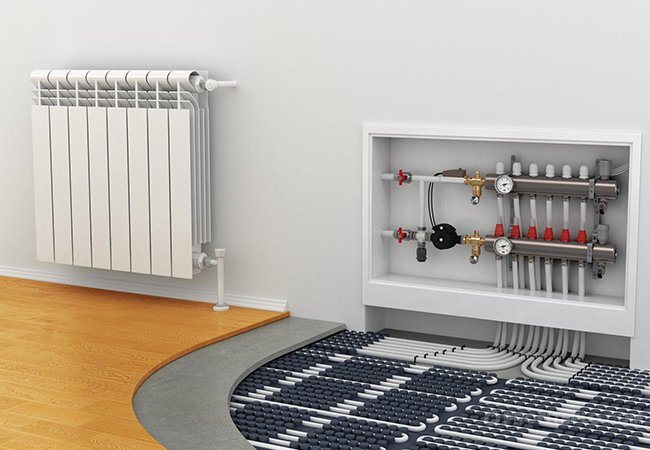

Итак, что собой по самой сути приставляет «теплый пол». Это система, позволяющая нагревать и поддерживать в таком нагретом до требуемого температурного уровня поверхность чистового пола в помещениях дома или квартиры. Такой нагрев необходим или в качестве источника тепла для обогрева помещений (когда «теплый пол» рассматривается, как альтернатива основной привычной системе отопления с радиаторами), или просто для повышения уровня комфорта проживания (пребывания) в этих помещениях.

«Теплый пол» может полностью заменять обычную систему отопления, либо работать с ней «дуэтом», повышая уровень комфорта в помещениях.

В любом случае для подогрева пола используется какой-либо внешний источник энергии. Это в водяных полах — тепло от теплоносителя, нагреваемого в котельном оборудовании и циркулирующего по контурам системы отопления. То есть для этого придется сжигать газ, твердое или жидкое топливо, или же расходовать электроэнергию. В электрических системах тепло вырабатывается, так сказать, «по месту», то есть без «привлечения посредников», но опять же с расходованием весьма недешевой электроэнергии.

«Теплые полы» принято считать весьма экономичными и комфортными системами. Это обуславливается большими площадями теплообмена, оптимальной градацией температуры по высоте, невысоким нагревом. Но экономичность будет показываться только тогда, когда выработанное тепло будет использоваться по назначению практически в полном объёме, с минимальными потерями.

А какие теплопотери ожидаются в этой области?

Любой «теплый пол» создается на каком-то жестком основании – это может быть черновой пол по грунту или, скажем, плита перекрытия. А в подавляющем большинстве проектов контур труб или нагревательных кабелей заключаются в бетонную стяжку, которая таким образом становится не только надежной основой для укладки финишного покрытия, но еще и мощным аккумулятором тепла, что тоже идет на пользу экономичности системы.

Значит, чтобы система была эффективной, необходимо создать такие условия, чтобы полученное или доставленное тепло распространялось только вверх, на прогрев пола. А не уходило на никому не нужное повышение температуры основы. Тем более что теплоемкость этих оснований может быть огромной. Просто представьте, сколько нужно тепла, чтобы прогреть и поддерживать теплой массивную железобетонную плиту перекрытия, например, над неотапливаемым повалом или иным помещением!

Не надо «почивать на лаврах» и тем, у кого снизу расположено отапливаемое помещение. В районе потока все равно не может быть температуры, сопоставимой с уровнем нагрева «теплого пола». То есть разница температур все равно будет, пусть и не столь значительная, а значит – без утеплителя будут и потери тепла.

Кстати, в практике был случай, когда один человек буквально с пеной у рта доказывал, что тепло и так распространяется преимущественно вверх, и поэтому роль термоизоляции в системе «теплого пола» сильно преувеличена.

А вот не надо путать подвижную среду (газ или жидкость) с твёрдой. Да, в ограниченном объеме воды или, скажем, воздуха за счет разницы плотности нагретых и охлаждённых слоев может наблюдаться градация температуры по высоте, с возрастанием по мере подъема. Но в твёрдом теле теплопередача будет вестись во всех направлениях одинаково. Если этому не помешать. А как? – да очень просто: уложив снизу под нагревательным элементом системы «отсекающий» распространение тепла в этом направлении слой термоизоляции. Примерно так, как показано на иллюстрации.

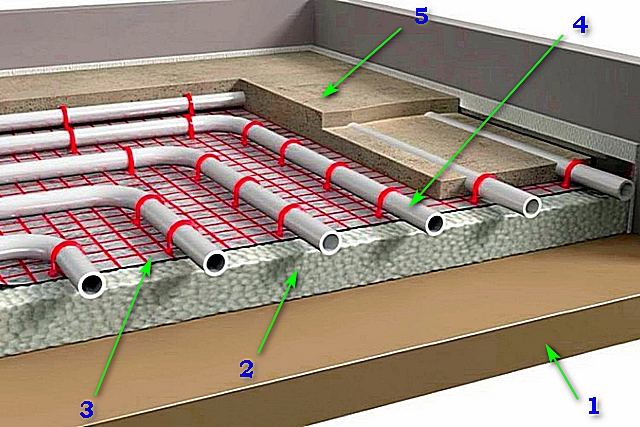

Один из вариантов строения пирога водяного «теплого пола»

Один из вариантов строения пирога водяного «теплого пола»

На схеме подписанными стрелками показаны:

1 – плита перекрытия или же черновая стяжка при оборудовании теплого пола по грунту.

2 – слой термоизоляции, не допускающий свободного распространения тепла вниз, в стороны перекрытия или черновой стяжки.

3 – слой гидроизоляции, необходимый для заливки стяжки теплого пола. Нередко эта гидроизоляция имеет еще и фольгированное внешнее покрытие, которое эффективно отражает тепло в сторону помещения. Правда, при заливке бетонной стяжки, закрывающей контур, фольга долго не «проживёт», да и вообще ее отражающие способности в подобных условиях близки к нулю.

4 – контур теплого пола. В данном варианте показаны трубы, но на их месте вполне бы мог быть и нагревательный кабель.

5 – стяжка, закрывающая нагревательный контур и становящаяся эффективным аккумулятором тепла.

Итак, давайте перечислим те функции, что прямо или косвенно возлагаются на термоизоляцию в системе «теплого пола», чтобы убедиться в ее исключительной важности такого утепления.

  • С главной задачей уже все понятно – это предохранение от значимых потерь тепла вниз.
  • Практически все утеплительные материалы, применяемые в этой области строительства, обладают определенной упругостью. А это качество – весьма серьезное достоинство, предохраняющее нагревательные контуры полов от повреждений при динамических или высоких статических нагрузках.
  • В «активе» любого термоизоляционного материала – довольно неплохие шумопоглощающие качества. То есть с утеплением пола владельцы помещения получают «бонусом» эффективный звукоизоляционный барьер. Для жителей многоэтажек – то, что нужно!

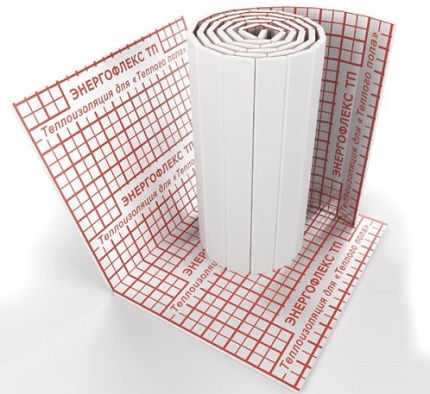

  • Многие утеплительные материалы, спроектированные именно для систем «теплых полов», способны одновременно выполнять и гидроизоляционные функции. Отличное решение для ванных комнат, душевых, совмещенных санузлов, бань, кухонь и т.п.

Специальные маты не только обеспечивают надежный термоизоляционный барьер, но и оказывают помощь в раскладке контуров труб.

Специальные маты не только обеспечивают надежный термоизоляционный барьер, но и оказывают помощь в раскладке контуров труб.

  • Наконец, многие современные утеплительные маты для полов с подогревом значительно упрощают процедуры раскладки контуров труб или кабелей. Почему – должно быть понятно из размещенной выше иллюстрации, а разъяснено будет дальше по ходу изложения.

Кстати, стоимость утеплителей на фоне общих затрат на «теплый пол» обычно выглядит незначительной. Возможно, подобная ассоциативность мышления приводит к тому, что некоторые начинающие мастера не придают им должного значения. А между тем этот далеко не самый дорогой элемент системы, как мы уже видели, сложно переоценить.

к меню ↑

1.1 Для чего нужен утеплитель для тёплого пола

Утеплитель применяется при монтаже и обеспечивает максимальную теплоотдачу тёплого пола. Теплоизоляция должна соответствовать таким характеристикам:

  • Создавать максимальный тепловой поток вверх.
  • Обеспечивать отсутствие теплопотерь вниз на плиты перекрытия.
  • Не разрушаться со временем.

Представим структурный состав пирога теплого пола. Он состоит из:

  • Бетонного основания плит перекрытия.
  • Гидроизоляции.
  • Боковой демпферной ленты.
  • Утеплителя для тёплого пола.
  • Разводки труб с теплоносителем.
  • Стяжки с пластификатором.
  • Напольного финишного покрытия.

Минимальная толщина стяжки около 50 мм.

к меню ↑

1.2 Подробнее об утеплителях

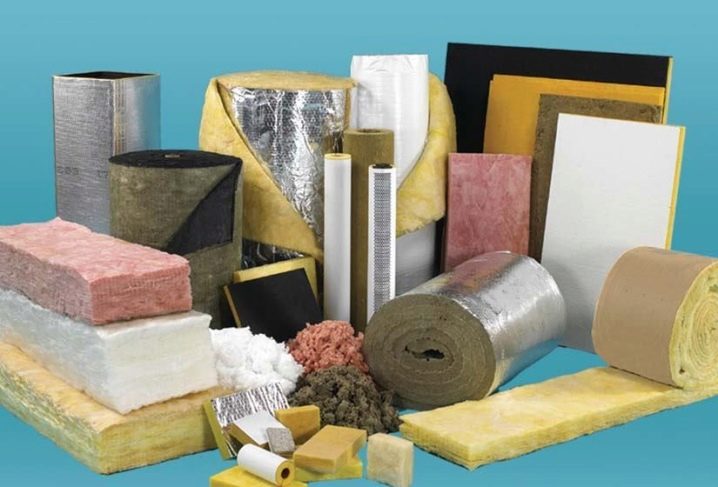

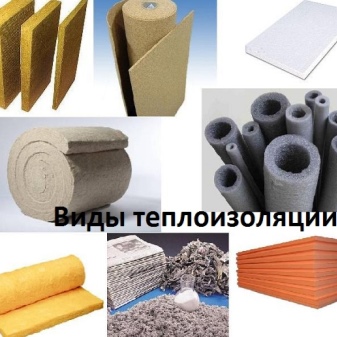

Все известные на сегодняшний день утеплители, по своему происхождению, делятся на два типа.

  1. Натуральные утеплители (природные материалы);
  2. Искусственные утеплители;
  • К натуральным утеплителям относятся – целлюлоза (эковата), пробковые материалы, опилочный гранулированный утеплитель, изделия изо льна;
  • К искусственным утеплителям относятся – экструдированный пенополистирол (пеноплекс), пенофол, гипсоволокно, минеральная вата для утепления, изолон и т.п;

к меню ↑

1.3 Типы утеплителей для теплого пола

  • Утеплители насыпного типа – (утеплитель опилочный, керамзит, керамзитопесок, гранулированный мытый шлак, пеностекло).

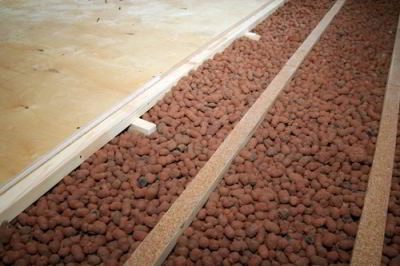

Насыпной утеплитель для теплого водяного пола

Совет! Во время просыпания насыпного утеплителя, следите за полным заполнением всех пустот, во избежание его дальнейшего проседания и образования пустот.

  • утеплитель напыляемый – эковата (утеплитель целлюлозный), пеноизол (жидкий пенопласт), полиуретан.

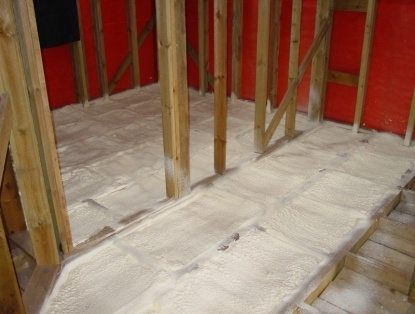

Напыляемый утеплитель для пола (полиуретан)

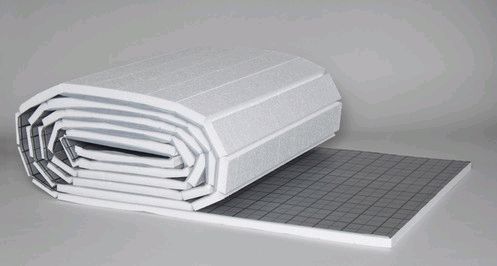

  • утеплители для тёплых полов рулонного типа (пенофол, линолеум, минеральная вата, лен, пробка).

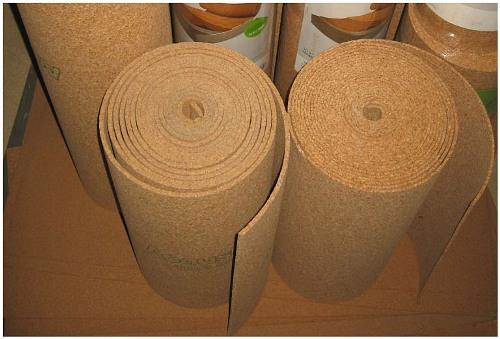

Фото пробкового рулонного утеплителя

  • Утеплитель для пола плиточного типа – (льняные маты, полиуретановые плиты, минвата, экструдированный пенополистирол, пеностекло, гипсоволоконные листы, стекловата, пенопласт).

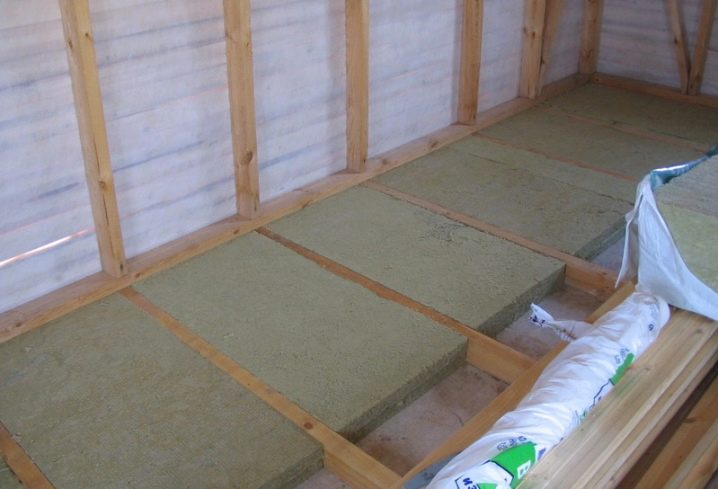

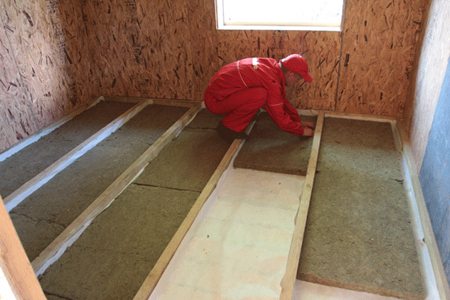

Плиточные утеплители для теплого пола (минеральная вата)

Совет! Во время укладки плит минераловатных плит, обратите особое внимание, на то, чтобы, края плит плотно подходили друг к другу и к лагам, чтобы ни в коем случае, не оставалось пустот.

к меню ↑

1.4 Особенности

Задачей теплых полов, вне зависимости от типа и конфигурации, является обеспечение равномерного распределения теплого воздуха в помещении. Поскольку всем известно, что холодный воздух скапливается внизу, а нагретый поднимается вверх, разница в температурах для человека весьма ощутима. Система теплых электрических либо водяных полов минимизирует данные колебания температуры в жилище, создавая приемлемый и комфортный теплообмен.

Главной особенностью устройства можно считать теплоизоляционную подложку, которая, наряду со всей системой подогрева, отвечает за сохранения тепла. Среди предложенного ассортимента подобной продукции на современном рынке представлен ряд материалов, которые применяются для обустройства системы.


Чтобы не ошибиться с выбором сырья, следует исходить из задач, которые будет решать продукция в комплексе всего устройства теплых полов.

Среди основных функций утеплителя стоит выделить такие моменты:

  • Наличие теплоизоляции сокращает естественные потери тепла, уходящего через наиболее холодные участки квартиры или дома наружу или же в грунт. При отсутствии каких-либо материалов для утепления уровень выхода теплых масс из помещения через поверхность пола составляет 20%.
  • Благодаря укладке утеплителя тепловая энергия пропорционально циркулирует по всей площади нагрева, исключая лишний нагрев перекрытий и других составляющих конструкции здания, которые расположены под полом.
  • За счет теплоизоляции можно экономить денежные средства, затраченные на обогрев жилья.
  • Помимо основных функций, материал обеспечивает дополнительную шумоизоляцию, что актуально в многоэтажных жилых домах.
  • Свойства теплоизоляционной продукции дают возможность создавать защитный барьер, предотвращающий попадание влаги из подвальных помещений или грунта сквозь напольное покрытие в жилище.



Кроме того, выделяется три вида теплых полов, различающихся по принципу работы. Существует:

  • электрическая;
  • водная;
  • инфракрасная система.

От типа устройства будет напрямую зависеть разновидность сырья для теплоизоляции, которую лучше всего будет использовать в том или ином случае.



Немаловажной характеристикой материала будет выступать уровень устойчивости теплоизоляции к механическим нагрузкам, которые неизбежно воздействуют на напольное покрытие.

Теплоизоляционным материалам присущи следующие особенности:

  • хорошие показатели устойчивости к сжатию;
  • упругость сырья;
  • минимальная деформация при нагрузке на основание;
  • стойкость к агрессивным веществам;
  • низкая теплопроводность;
  • небольшой показатель влагопоглощения;
  • высокая плотность материала.



к меню ↑

1.5 Материалы

Для обустройства системы теплых полов производители предлагают потребителям широкий выбор различных материалов, которые отличаются по стоимости, типу сырья (существуют натуральные и синтетические товары), а также по качественным характеристикам, присущим изделиям.

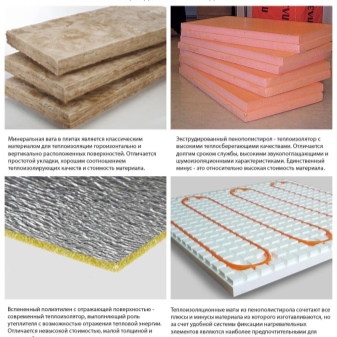

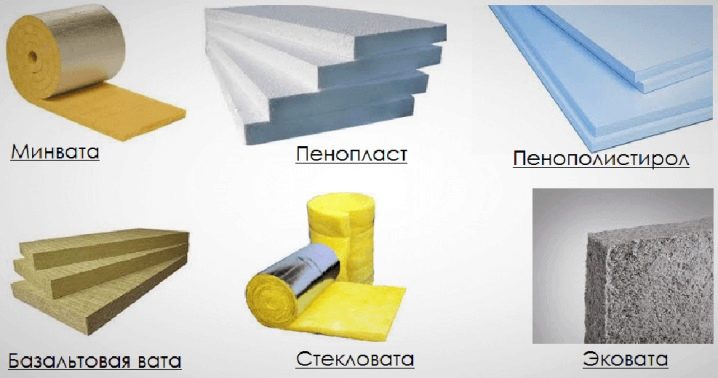

Можно выделить основные материалы для теплоизоляции:

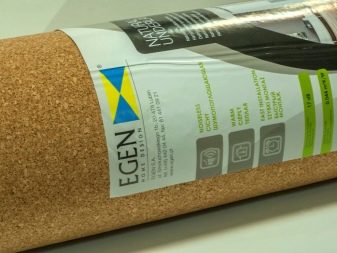

Пробковая подложка

Сырье представляет собой природный и экологичный продукт, реализуемый в рулонах. Специфическая структура материала, выполненная в виде миниатюрных призм, обеспечивает изоляции высокий уровень прочности при сжатии. Пробка не имеет адгезии к цементу.

Специалисты рекомендуют отдавать предпочтение подобному сырью только в том случае, если укладка возможна, исходя из высоты потолков в помещении. Объясняется подобное ограничение тем фактом, что монтаж утеплителя из пробки сопряжен с поднятием пола, примерно на 4-5 см, поскольку щиты, необходимые для таких работ будут иметь толщину около 30 мм. Кроме того, укладка пробки требует дополнительного приобретения отражающего материала, чтобы использовать его в комплекте.


К положительным особенностям сырья стоит отнести безопасность эксплуатации изделий в жилых помещениях за счет натуральности изделий. К минусам пробкового утеплителя стоит отнести высокую стоимость сырья и низкий показатель гигроскопичности.

Полипропилен применяется в качестве изоляции для теплых полов. Материал используется в виде экструдированных плит, которые имеют закрытую ячеистую структуру. Этот тип сырья пользуется большей популярностью в сравнении с остальными товарами для изоляции пола. Обусловлен высокий спрос на полипропилен высокими качествами сырья, за счет которых покрытие хорошо поддается обработке, что облегчает монтаж продукции в помещениях со сложной конфигурацией пола. Помимо этого, изделия не гигроскопичны.


К положительным свойствам полипропилена относится его термоустойчивость, позволяющая эксплуатировать продукцию при температуре до 130С.

Металлизированная лавсановая пленка

Подобная продукция обеспечивает качественную защиту от негативного воздействия щелочи на напольное покрытие и цементную стяжку. Алюминиевая продукция без дополнительного слоя поливинилхлоридной пленки, устойчивой к термическому воздействию, не используется. Положительной особенностью изделий является высокий уровень отражающих свойств.

К недостаткам фольгированной теплоизоляции можно отнести невысокий уровень изолирующих качеств. Поэтому при укладке продукции над подвалом, стандартных изделий с минимальной толщиной будет недостаточно. Решить такую задачу можно при помощи твердых изоляционных матов в несколько слоев. В ходе монтажа следует придерживаться технологии укладки листов таким образом, чтобы швы материалов, расположенных ниже, были закрыты швами продукции, уложенной на них. Такой способ сократит потери тепла.

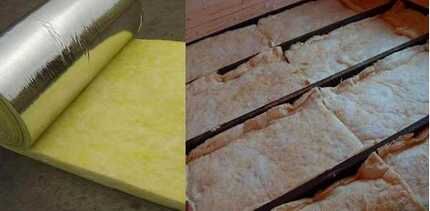

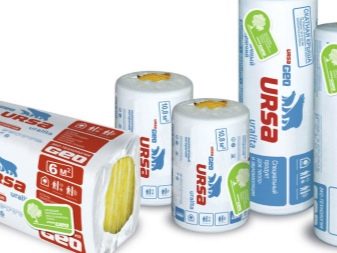

Минеральная вата

Продается материал в виде твердой плиты либо наоборот – гибкого мата. При монтаже ваты непосредственно в стяжку, она сжимается под нагрузкой, в результате чего снижаются теплоизоляционные качества сырья. Опытные мастера рекомендуют сочетать минеральную вату с конструкциями настильного типа, которые состоят из деревянных лаг.



К преимуществам минеральной ваты стоит отнести:

  • негорючесть сырья и устойчивость к высоким температурам;
  • хороший уровень звукоизоляции поверхности;
  • неплохие теплоизоляционные характеристики;
  • устойчивость к химическим составам.

К недостаткам изделий относится присутствие в составе ваты пенофола, представляющего опасность для человека, а также плохая устойчивость к влаге. Но качественная гидроизоляция пола поможет использовать продукцию для теплоизоляции теплых полов.

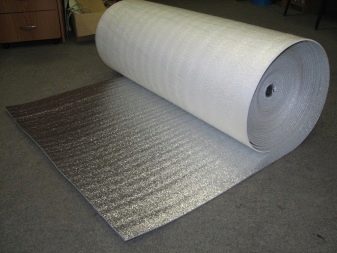

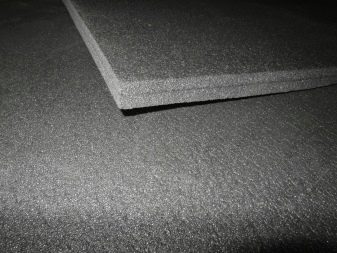

Вспененный полиэтилен

Очень часто выбор в пользу теплоизоляции для теплых полов приходится именно на этот материал. Продукция представляет собой изделия толщиной от 3 до 10 мм, которые реализуются в рулонах. В продаже есть разновидности полиэтилена, которые дополнительно включают в себя фольгированный слой, расположенный с одной либо же с двух сторон.

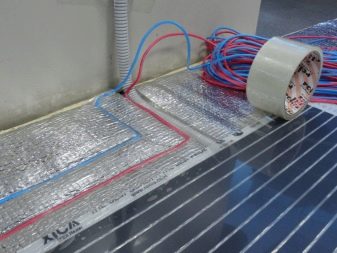

Такая структура дает возможность создавать отражающий слой для инфракрасных лучей. Кроме того, наличие фольги обеспечивает дополнительную толщину утеплителю, увеличивая его свойства.


Среди недостатков выделяется неспособность отражения ИК в твердом теле, а именно в таком виде на полу укладывается цементная стяжка.

По своим эксплуатационным характеристикам сырье не уступает пенополистиролу. Однако вспененный полиэтилен способен впитывать влагу, что отрицательно сказывается на его изоляционных качествах. Кроме того, некоторые химические элементы, входящие в состав бетона, могут разрушать фольгированный слой теплоизоляционной продукции. Чтобы исключить возможность разрушения утеплителя в ходе эксплуатации пола, большая часть производителей стали выпускать листы, где фольга дополнительно покрыта полимерной пленкой.




к меню ↑

1.6 Виды утеплителя тёплого пола

Основные виды утеплителя:

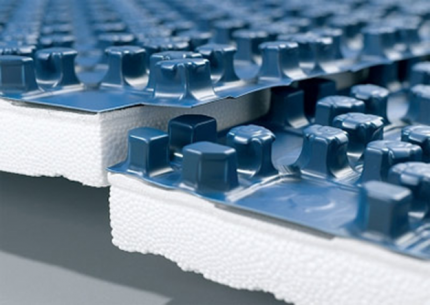

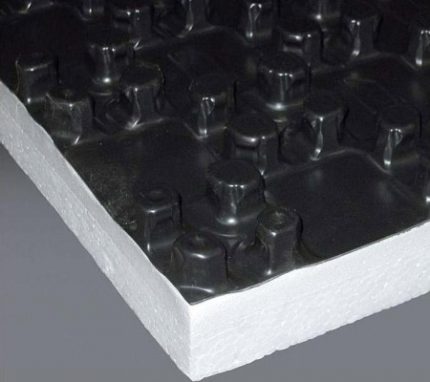

  • Пенополистирольная 2 см плита с бобышками без покрытия.
  • Пенополистирольная 2 см плита с бобышками с покрытием.
  • Пенополистирольная 2-10 см гладкая плита с четвертью.

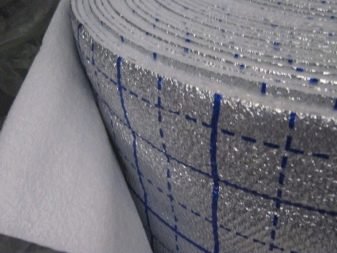

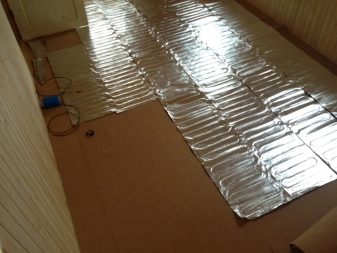

Фольгированная подложка для тёплого пола с разметкой толщиной 3-5мм используется при монтаже, но она не является утеплителем.

подложка для теплого пола

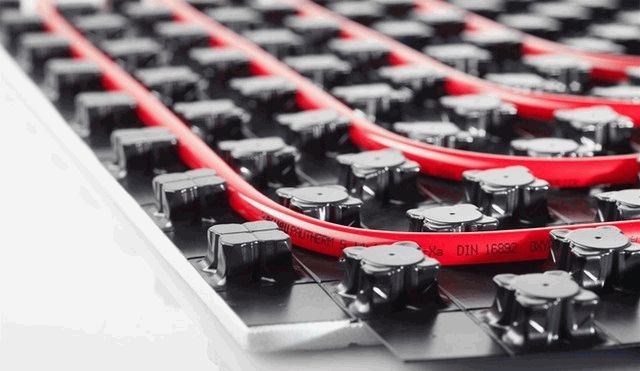

Стоит использовать плиту с бобышками с покрытием, чем без покрытия. Более дешёвая плита с покрытием требует дополнительных якорных пластин для крепления труб между бобышками.

Гладкий пенополистирол интересен своей ценой и применяется не только для теплого пола, но и для утепления фундамента, подвалов, фасадов зданий. Как раз на такие гладкие плиты с четвертью можно стелить фольгированную подложку с разметкой и с помощью креплений монтировать трубу.

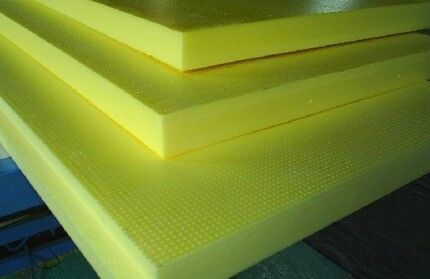

Экструдированный пенополистирол для теплого пола

Экструдированный пенополистирол для теплого пола

Экструдированный полистирол – это один из лучших вариантов теплоизоляции современного типа. Структура его равномерна и состоит из маленьких ячеек закрытого типа размером 0,1-0,2 мм.

Экструдированный пенополистирол – это одна из производных полистирола, получаемая в результате смешивания под высоким давлением, при высоких температурах гранул полистирола и агента вспенивающего типа (диоксида углерода и фреоновых смесей).

Внешне экструдированный полистирол – это жесткие плиты высокого уровня прочности с отличными свойствами теплоизоляции.

Материал начали производить более шестидесяти лет назад. И, несмотря на это, на сегодняшний день его можно назвать универсальным утеплителем всех времен и народов.

Одним из первых его преимуществ является широкий спектр применения, как в гражданском, так и частном строительстве.

    Вот сферы, где экструдированный полистирол успешно заменяет своих собратьев:

  • теплоизоляция фундаментов и цокольных этажей;
  • теплоизоляция полов;
  • фасадное утепление;
  • монтаж «теплых полов»;
  • утепление стен;
  • теплоизоляция крыш;
  • теплоизоляция трубопроводов и холодильников;
  • обустройство стен и полов подвалов;
  • строительство перегородок;
  • утепление грунта вокруг фундаментов, для исключения промерзания.
    Вторым достоинством этого материала являются его неповторимые технические параметры:

  1. самый низкий показатель теплопроводности среди теплоизоляций;
  2. высокая прочность при сжатии;
  3. химическая стойкость
  4. водонепроницаемость и паронепроницаемость;
  5. устойчивость к образованию плесени и грибков;
  6. экологически чистый материал.

Вследствие проводимых испытаний было доказано, что характерные свойства экструдированного полистирола не меняются в результате неоднократных промерзаний и оттаиваний. Это делает данный материал практически идеальным для территории России.

На сегодняшний день строительный рынок предлагает широкий ассортимент данного товара. Выбор останется за вами. Вот лишь некоторые популярные марки: «Пеноплекс», «Европлекс», «Техноплекс» и многие другие.

    Для базисной основы наших знаний об экструдированном полистироле пригодится правило:

  • для утепления 1 этажа толщина плиты должна быть не меньше 50 мм;
  • все, что выше первого этажа – в диапазоне 20-30 мм.

Итак, учитывая данную информацию об экструдированном полистироле, вы сможете правильно подойти к выбору утепления вашего пола.

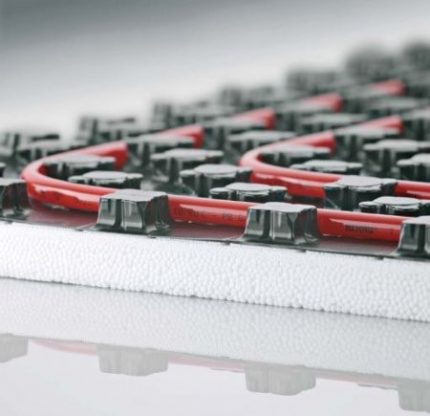

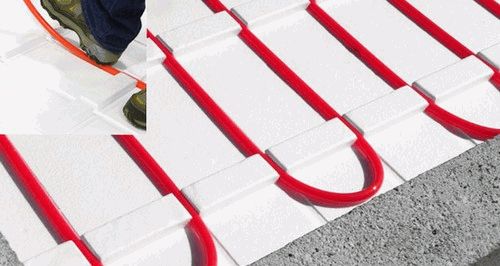

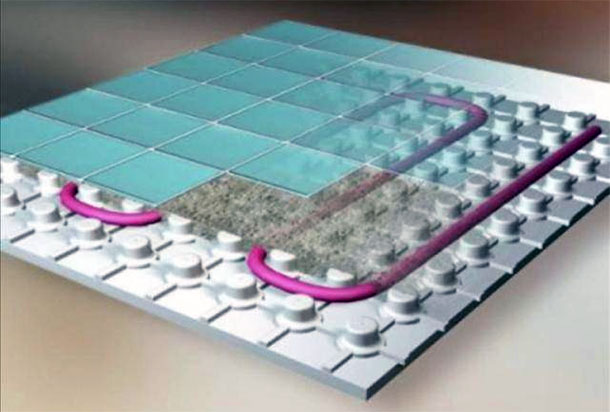

Маты из экструдированного пенополистирола с фасонными литыми каналами — это, конечно, круто и очень удобно в монтаже, но стоят они, к сожалению, как крыло от самолета.

Пеноплекс для теплого пола

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Пеноплекс для теплого пола

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

Пеноплекс для теплого пола

    К самым важным достоинствам можно отнести следующее:

  1. вообще не впитывает влагу;
  2. небольшая теплопроводность и паропроницаемость;
  3. не выделяет вредных веществ;
  4. не боится микроорганизмов;
  5. высокие прочностные характеристики.

Пеноплекс для теплого пола

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая.

Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт.

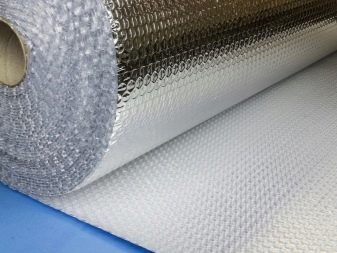

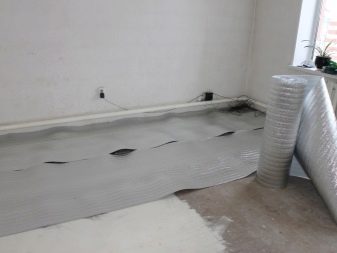

Пенофол для теплого пола

Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.

Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.

Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.

Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса.

    В настоящее время производители предлагают четыре его типа:

  • Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
  • Тип «В». Слой фольги наклеен с двух сторон.
  • Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
  • Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.

Пенофол для теплого пола

Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола. Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм.

Важно. Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх.

Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.

Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.

Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.

Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.

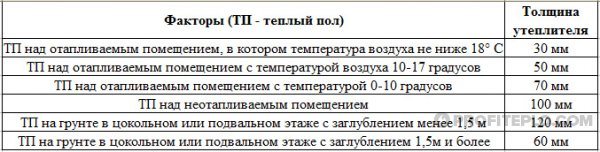

Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.

Пенофол для теплого пола

Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.

Пенопласт под теплый пол

Пенопласт под теплый пол

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.
Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола. Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

к меню ↑

1.7 Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Схема слоев с указанием толщины
Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

  • он должен иметь низкий коэффициент теплопроводности;
  • воспринимать создаваемую наполненными водой трубами нагрузку;
  • выдерживать нагрузку уложенной поверх трубопровода стяжки;
  • быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м3.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше, можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Полистирольные плиты разной высоты
Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному продукту в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Пробковые. Нередко в качестве теплоизоляционной подложки под водяные и электрические полы применяют пробку. Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено. В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Маты из пробковых волокон
Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

Подложка из плит минваты
С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

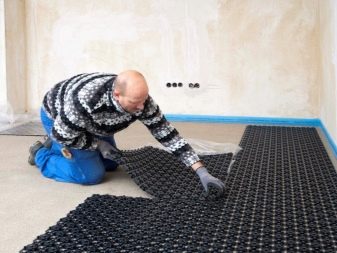

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

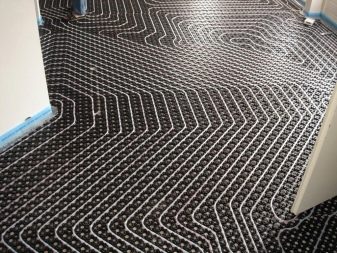

Порядное расположение бобышек
Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Стандартные размеры конструкций
Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Схема размещения подложки «в пироге»
Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку.

Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

Разметка од укладку контуров
В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

к меню ↑

1.8 Виды подложек с фольгой

В настоящее время, продаётся большое количество моделей утеплителя с фольгой, они имеют различную основу, и предназначены для разных строительных работ.

Смотреть видео – как работают разные типы подложек, отраженние теплового излучения и т.д.

Penofol, Пенофол, фольга vs пленка (металлизированная)

Фольгоизол

Подложка для тёплого пола из фольгоизола чаще используется для строительства бань и саун. Ведь главный плюс фольгоизолона — не боится воды и резких температурных перепадов. Эксплуатационный срок большой, так как изделие не подвержено гниению.

Материал экологичен, имеет повышенные свойства звукоизоляции, способен выдерживать нагрузки механического характера. Но из-за высокой стоимости, практически не используется как утеплитель для жилых помещений, исключение — элитное жильё.

Базальтовый утеплитель

Базальтовая вата является лидером среди утеплителей. Обладает низкой теплопроводимостью, хорошо переносит температурные изменения, в приделах от -200 до +700 градусов. Данный вид оснащён отражающей поверхностью, не горит, процесс его укладки прост.

Несмотря на то, что утеплитель не восприимчив к нагреву, использовать его в пироге тёплого пола не рекомендовано, так как при нагреве возможно выделение вредных веществ.

к меню ↑

1.9 Плюсы и минусы

Как уже говорилось выше, подложка с фольгированной поверхностью является отличным материалом для сбережения электроэнергии. Помимо этого, фольга имеет ещё ряд достоинств, но есть и недостатки.

Плюсы Минусы
Не влияет на высоту пола, так как фольгированный материал толщиной всего 2-10 мм. Высокая стоимость — главный недостаток.
Не сложна в укладке, поэтому с работой может справиться даже не опытный человек. Не рекомендовано брать для тёплых полов минеральную подложку с металлизированным слоем, так как в процессе нагрева выделяются токсичные вещества.
Обладает свойствами звукоизоляции и гидроизоляции. Использование такой подложки в комнатах с повышенной влажностью, значительно понижается срок её службы. Рекомендовано фольгированное изделие покрытое плёнкой.
Выдерживает подогрев до +90 градусов и больше. При прямом контакте с цементом растворяется.
Большая часть изделий с фольгой оснащена разметкой, что упрощает процесс укладки нагревательных элементов.
Есть модели с липким слоем, это облегчает монтаж.
Уменьшает потери тепла, и способствует равномерному его распределению.

к меню ↑

1.10 Производители

На строительном рынке, продукция, используемая для обустройства теплоизоляции теплых полов, представлена широким выбором видов, а также различными торговыми марками.

Среди проверенных компаний, реализующих свои товары на отечественном и зарубежном рынке, выделяются следующие фирмы:

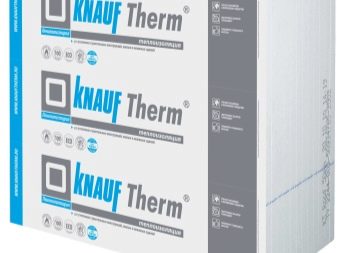

  • Качественный полистирол выпускается торговой маркой Knauf.
  • Минеральная вата представлена на рынке брендом URSA.
  • Также потребителю предлагается теплоизоляция для пола Thermo.
  • Кроме того, следует отметить техническую пробку Amorim и лавсановую пленку от компании Daewoo enertec.







к меню ↑

1.11 Толщина теплоизоляции

На российском рынке представлен широкий выбор теплоизоляционных материалов отечественного и зарубежного производства. Выбирая подходящий вариант, необходимо обратить внимание на следующие параметры:

  • способность выдерживать нагрузки от отопительного контура, цементно-песчаной стяжки, напольного покрытия;
  • устойчивость к динамическим воздействиям, которые возникают при эксплуатации пола, и возвращаться к исходной форме после уменьшения воздействия;
  • безопасность для здоровья;
  • устойчивость к биологическим повреждениям (нарушение герметичности контура из-за гидравлического удара может привести к развитию грибка);
  • огнестойкость.

Чтобы правильно определить требуемую толщину теплоизоляционного слоя, необходимо учитывать коэффициент теплопроводности выбранного материала, а также интенсивность теплопотерь через перекрытие в холодное время года.

Информация относительно популярного теплоизолятора, пенополистирола, представлена в таблице ниже. Ориентируясь на таблицу, можно выполнить расчет толщины для любого изоляционного материала, если знать его коэффициент теплопроводности.

Читайте также:  Как правильно настроить кондиционер на обогрев?

к меню ↑

1.12 Требования к теплоизоляции

Для чего нужна теплоизоляция (ее также называют утеплителем) при обустройстве теплых электрических полов? В процессе эксплуатации такого пола возникают теплопотери, которые связаны с нагревом кабеля/мата/пленки и пола. Избежать ухода тепла поможет укладка специального материала, который называется теплоизоляционным. Он будет основой, на которую монтируются составляющие теплого пола.

В торговой сети материалы с теплоизоляционными свойствами представлены в большом ассортименте, купить их не составляет труда. Изготавливаются они из разных составляющих в виде рулонов, панелей, пленки и мембран. Не все материалы подходят для создания электрического теплого пола. Требования к материалу теплоизоляции для электрических теплых полов следующие:

  • должен иметь низкий коэффициент теплопроводности;
  • иметь устойчивость к повышенным температурам;
  • легко укладываться и не деформироваться в процессе работы;
  • должен выравнивать небольшие неровности основания;
  • должен выдерживать большие нагрузки;
  • обладать звукоизоляционными свойствами;
  • выдерживать действие агрессивных сред;
  • иметь высокую степень прочности;
  • не поглощать влагу;
  • быть электробезопасным;
  • изготавливаться из экологически чистых материалов (не должен выделять токсические вещества в окружающее пространство);
  • иметь длительный срок эксплуатации.

к меню ↑

2 Почему не стоит экономить на теплоизоляции пола

При расчётах мы использовали минимальную стоимость природного газа для потребителя, Если рассматривать боле дорогие источники энергии, дизтопливо или электричество, простой срок окупаемости уменьшается в разы и может составлять один отопительный сезон.

Какие ещё преимущества у энергоэффективных утеплителей:

  • Позволяют сделать отличную теплоизоляцию пола дома или коттеджа, что ведет к общей энергоэффективности дома и приближает его характеристики к пассивным домам.
  • Поднимает класс энергоэффективности дома, что увеличивает стоимость недвижимости.
  • Даёт возможность ставить системы диспетчеризации и управления, в том числе и тёплым полом.

Основные выводы:

  • При использовании утеплителей малой толщины теряется тепло в нижнем направлении. Потери тепла сопоставимы с тепловым потоком вверх в помещение.
  • Утеплитель необходимой расчётной толщины окупается в среднем за 3 года эксплуатации тёплого пола при использовании природного газа, как источника энергии.

к меню ↑

3 Как выбрать теплоизоляцию

Выбор утеплителя можно сделать по таким критериям:

  • Рекомендациям специалистов и продавцов.
  • Интернет обзорам в YouTube.
  • Ценовому фактору.
  • Известности торговой марки.

Одно из главных качеств будущего тёплого пола – это не только комфорт, но его эффективная теплоотдача и разумные расходы на нагрев теплоносителя. Утеплитель с толщиной от 6 см обеспечит энергоэфективное решение для систем водяного тёплого пола и даст существенную экономию уже через несколько лет.

к меню ↑

3.1 Целесообразность теплоизоляции

Любой пол с подогревом, а также водяной вариант должен обустраиваться с применением изолирующих материалов, которые характеризуются низкой теплопроводностью.

Задачи, которые решает теплоизоляция:

  • Равномерное распределение тепловой энергии по помещению, что важно, учитывая конфигурацию нагревательной системы: водяной пол состоит из прямых/изогнутых участков труб, а значит, пол будет отдавать тепло неравномерно;
  • Утепление коммуникаций понизу снижает интенсивность оттока тепловой энергии за пределы помещения через перекрытие.

Дополнительно к тому теплоизоляция системы «теплый пол» способствует упрощению монтажа нагревательной конструкции. Но это касается варианта с бобышками, так как в этом случае укладка и крепление труб выполняется быстрее.

к меню ↑

3.2 Преимущества и недостатки

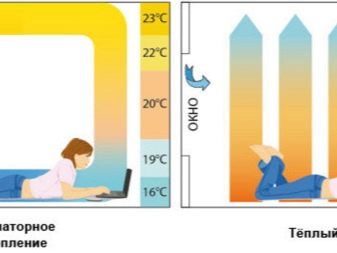

В отличии от обычных радиаторных систем отопления, у водяного теплого пола есть перед ними ряд преимуществ, а именно:

  • Прогревание воздуха от пола к потолку. При таком подходе, воздух над поверхностью пола будет всегда теплее, чем у потолка, что идеально с точки зрения комфорта и здоровья. Большинство же систем отопления обогревают помещение посредством конвекции, когда воздух, нагреваясь от радиаторов и конвекторов, сразу поднимается к потолку. В результате голова у вас потеет, а ноги мерзнут — согласитесь, это некомфортно.
  • Значительно меньшие затраты на отопление. Водяной теплый пол обеспечивает тепловой поток мощностью 40-150 Вт/кв.м при температуре переносящей тепло жидкости равной всего 30-50° C.

Однако в частных домах ничто не препятствует установке водяного теплого пола, а вот как правильно провести его монтаж — разберем подробнее.

к меню ↑

3.3 Принцип выбора теплоизоляционного материала

Учитывая, что утепление производится внутри «пирога» водяного пола, материал должен быть максимально эффективен и безопасен как по составу, так и при изменении условий эксплуатации (нарушение герметичности коммуникаций, образование грибка, пожароопасные ситуации и пр.).

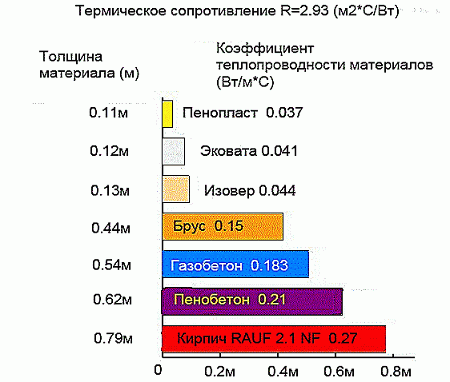

Таблица теплопроводности утеплителей: Чаще используются фольгированные утеплители, минеральную вату и пенопласт.

Соответственно, теплоизоляция выбирается из ряда вариантов по таким свойствам: низкий коэффициент теплопроводности, огнестойкость, дополнительно рассматриваются утеплители со звукоотражающей способностью. Немаловажным является такое качество, как влагостойкость. Разные виды материалов характеризуются различными свойствами, а значит, перед покупкой нужно изучить их особенности.

Укладка и выбор пенополистирола

Форма выпуска: листы/плиты, благодаря чему упрощается монтаж водяного пола. Габариты материала существенно отличаются. Основная характеристика любого утеплителя – толщина. В случае с пенополистиролом значение этого параметра изменяется от 30 до 120 мм. Распространенный вид данного утеплителя – пеноплекс. Его производят методом экструзии полистирола.


Пенополистирол следует надежно прятать под цементным слоем, либо под другим надежным покрытием

Чем холоднее помещение под перекрытием, тем больше должна быть толщина теплоизоляции. Главный недостаток, характеризующий пеноплекс, заключается в невысокой прочности. По этой причине на этапе обустройства водяного пола часто выполняется армирование «пирога» нагревательной системы. Существует более простой по свойствам аналог – пенопласт. Но его используют реже ввиду наличия более подходящих материалов.


Толщина теплоизоляции из пенопласта или пенополистирола 100 мм, для теплых регионов или вторых этажей, можно уменьшить на 30%.

Особенности использования минеральной ваты

Для обустройства водяного пола используют утеплитель с достаточно высокой жесткостью. По этой причине обычно применяются минеральные маты. Их главный плюс – возможность заполнения свободного пространства благодаря эластичности. Однако данный вид материала неустойчив к воздействию влаги.

Если минеральные маты впитают в себя достаточно много воды, они потеряют свои теплоизоляционные свойства. Но если при обустройстве водяного пола обеспечить эффективную гидроизоляцию этому слою «пирога», то качество утеплителя не пострадает. Допускается использовать базальтовый и стекловолоконный вид материала.

Данная разновидность теплоизоляции также подвержена воздействию влаги, а дополнительно к тому неустойчива к образованию грибка. Однако пробка характеризуется достаточно хорошей способностью снижать интенсивность теплопотерь.

При обустройстве водяного пола обычно задействуют пробковый материал с восковым покрытием. Но, если сравнить пеноплекс или даже его менее эффективный аналог пенопласт, пробка несколько проигрывает по показателям теплосбережения.

Это специальный материал, оснащенный бобышками и пароизоляционным слоем. Такая конфигурация позволяет не только обеспечить тепло- и пароизоляцию пола, но еще и надежно и быстро зафиксировать трубы без необходимости применения специального крепежа.


Подложки и маты, должны быть универсальны и легки в монтаже.

к меню ↑

3.4 Как послойно должен выглядеть пирог водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

  • Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.

Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя.

Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».

Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.

Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.

При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:

  • Сверху пенопласта обязательно стелется фольгированная подложка. Прокладывается армирующая сетка, по которой и осуществляется монтаж труб.

Некоторые нюансы монтажа указываются в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя, является залогом высокой теплоотдачи отопления с помощью теплых полов.

к меню ↑

3.5 Чем грозит отсутствие теплоизоляции или ее недостаточная толщина?

В подобных случаях отмечается значительное снижение эффективности нагревательной системы. Это значит, что из-за существенных теплопотерь помещение не будет прогреваться, а расходы на прогрев теплоносителя не снизятся.

В свою очередь холодный микроклимат в жилом помещении приведет к образованию плесени на поверхностях, предметах мебели и даже на вещах. Это обусловлено возросшим показателем влажности наряду с недостаточно высокой температурой воздуха в комнате. А при перепадах температур образуется конденсат, который пагубно влияет на любые системы и механизмы.

к меню ↑

4 Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

к меню ↑

4.1 Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.


В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

к меню ↑

4.2 Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше, если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.


Обратите внимание! Если в вашей местности грунтовые воды находятся на небольшой глубине, тогда есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В таком случае будет меньшая вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

к меню ↑

4.3 Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.


В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой.

к меню ↑

5 Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

к меню ↑

5.1 №1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Раскладывание плит подложки
С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50×50, 50×100 или 100×100 мм.

Схема сооружения каркаса из лаг
Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

к меню ↑

5.2 №2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Раскатывание изолона по основанию
Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает укладку труб. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

к меню ↑

5.3 №3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Профильный мат с краевыми полосами
Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

к меню ↑

6 Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки Oventrop. В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.



Плиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.



Плиты имеют размер 145  х  85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб

Среди российских производителей наиболее известна продукция компании Энергофлекс.

Модельная линейка включает несколько наименований:

  • пенополистирольные плиты с фольгированным покрытием;
  • тонкий рулонный утеплитель с фольгой;
  • плиты из пенополистирола с бобышками.

На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.



Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 см

Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.

Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.



Маты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм

к меню ↑

7 Советы по выбору

Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала.

Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.


Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:

  • коэффициент теплопроводности;
  • уровень стойкости к механическим нагрузкам;
  • стойкость к динамическим воздействиям;
  • паропроницаемость;
  • гигроскопичность;
  • плотность материала.


Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.

Источники


  • https://pol-exp.com/uteplitel-dlya-teplogo-pola/
  • https://eurosantehnik.ru/uteplitel-dlya-teplogo-pola-vybiraem-pravilnyj.html
  • https://YulkinDom.ru/teplyj-pol/teploizolyaciya-pod-teplyj.html
  • https://stroy-podskazka.ru/pol/uteplenie/teplogo-pola/
  • https://first-apartment.ru/uteplitel-dlya-vodyanogo-teplogo-pola.html
  • https://sovet-ingenera.com/otoplenie/teply-pol/uteplitel-dlya-teplogo-vodyanogo-pola.html
  • https://uteplitel-minol.ru/utepliteli/teploizolyaciya-dlya-teplogo-pola.html
  • https://aniko-gas.ru/montazh/uteplitel-pod-teplyj-pol-vodyanoj.html
  • https://lucheeotoplenie.ru/tipy-otopleniya/vodyanoe/teploizolyatsiya-dlya-teplogo-pola-vodyanogo.html
  • https://saucyintruder.org/uteplitel-dla-teplogo-pola-kak-pravilno-vybrat/
  • https://remont-system.ru/teplyy-pol/vybor-i-ukladka-uteplitelya-dlya-teplogo-vodyanogo-pola
  • https://aqueo.ru/otoplenie/teplyj-pol/penopolistirol-dla-teplogo-pola.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
