Устройство и принцип работы спринклерного пожаротушения, нормы установки

Содержание
  1. Что такое спринклерная система
    1. Как работает спринклерная система
    2. Области применения
    3. Преимущества и недостатки
    4. Спринклерная и дренчерная системы: отличия
  2. Типы и виды систем пожаротушения
    1. Системы газового пожаротушения
    2. Системы порошкового пожаротушения
    3. Системы аэрозольного пожаротушения
    4. Насосные станции пожаротушения
    5. Газовое пожаротушение
    6. Порошковое пожаротушение
    7. Аэрозольное пожаротушение
    8. Тонкодисперсионное пожаротушение
  3. Устройство спринклерного пожаротушения
    1. Спринклерный узел управления
    2. Технические характеристики
    3. Виды спринклерных оросителей
  4. Дренчерные системы пожаротушения
    1. Описание и особенности
    2. Где применяется
    3. Плюсы и минусы
    4. Принцип действия
    5. Механизм срабатывания системы дренчерного тушения
    6. Автоматическое включение дренчерных установок
    7. Расчет дренчерной системы тушения пожара
    8. Порядок проверки и обслуживания
    9. Требования к монтажу дренчерных установок
  5. Технические условия и нормы проектирования к АУВПТ
    1. Требования к помещению
    2. Классификация установок
    3. Расчет расхода воды на автоматическое пожаротушение
    4. Правила эксплуатации установок водяного пожаротушения: инструкция

Устройство и принцип работы спринклерного пожаротушения, нормы установки

Что такое спринклерная система

Спринклерные автоматические системы пожаротушения (АСПТ) представляют собой магистраль и разводку трубопроводов, содержащую под напором огнетушащее вещество или заполняемую ОТВ при обнаружении возгорания.

В охраняемом помещении создается разветвленная сеть, а на местах распыления вкручиваются специальные реагирующие на огонь, открывающие выход ОТВ самосрабатывающие водяные оросители – спринклеры.

к меню ↑

Как работает спринклерная система

Суть работы АСПТ спринклерного типа состоит в выпуске огнетушащего состава на очаг возгорания. Система непрерывно готова к подаче ОТВ. Давление в трубах постоянное, создаваемое насосом-жокеем. Активируется выход воды спринклером – распылителем с тепловым замком.

Спринклерная система срабатывает и тушит этапами:

  1. При возникновении пожара температура повышается.
  2. Тепловой замок спринклера разрушается (разбивается колба или расплавляется пломба), открывая отверстие для воды.
  3. ОТВ выходит через ороситель, сначала самотеком.
  4. Узел управления фиксирует снижение давление (Мпа) – подает сигнал на БУ.
  5. «Жокей» насос поддерживает напор небольшое время. Далее включается основная насосная станция.

Для задействования спринклерной системы пожаротушения и основных насосов требуется реагирование двух датчиков последовательно:

  1. Теплового – в спринклере.
  2. Гидравлического/воздушного – в узле управления между разводкой с распылительными головками с жидкостью или воздухом, и источником ОТВ, перекрытым пружинным клапаном.

Варианты:

Вид АСПТ

Как работает

Водозаполненная

  • подходит для отапливаемых помещений от +5°C, поскольку вода замерзает;
  • магистраль уже с огнетушащим веществом;
  • есть подключение к центральному снабжению или к емкости с ОТВ.

Водовоздушная («сухая»)

Для неотапливаемых (ниже +5°C) и отапливаемых объектов:

  • в трубах сжатый воздух;
  • после реагирования спринклера:
    • происходит стравливание;
    • давление понижается;
    • клапаны открываются;
    • преграда исчезает, тушащий состав заполняет трубы, выходит через оросители.

Спринклеры монтируют только вертикально розетками вниз или горизонтально.

Комбинированные АСПТ

Виды:

  • вода сливается на зиму, но оборудование готово к работе, поскольку имеет и «сухую» часть;
  • подводящая магистраль с водой, а питающая и распределительная часть заполняются воздухом в зависимости от сезона.
к меню ↑

Области применения

Системы пожаротушения спринклерного типа используются на:

  1. объекты хранения данных;
  2. автостоянки под землей, надземные – выше 1 этажа;
  3. сооружения с фасадом от 30 м. Для категорий опасности Д, Г высота не имеет значения;
  4. одноэтажки из металлических элементов с горючим утеплителем. Для общественных зданий данного типа площадь – больше 800 м², административных и бытовых – от 1200 м²;
  5. торговые предприятия с наземной частью от 2500 м², с подвальной (цокольной) – от 200 м². Исключения: реализация негорючих товаров (металлы, стекло, фарфор, пища);
  6. постройки, где торгуют легко воспламеняемыми материалами. Исключение: розница упаковками до 20 л.;
  7. выставочные ангары, залы, галереи от 1000 м²;
  8. объекты для массового отдыха от 800 посадочных мест;
  9. склады со стеллажами от 5,5 м.

Применить сеть со спринклерами можно даже в квартире или в других помещениях. Но оборудование тушит только пожары класса A, реже B (специальной пеной). Для других возгораний, объектов под напряжением применяют АСПТ с порошком, углекислотой. Учитывают, что вода может повредить материалы.

Автоматическая система полива характерна для тушения:

  • водные судна – есть неограниченный доступ к ОТВ;
  • пенные и спринклерные устройства применяют для опасных зон с ГСМ, топливом, полимерами, резиной (производства, цеха, склады);
  • открытые, технологические проемы: водные завесы на арках, атриумах, стройплощадках;
  • противопожарные отсеки больших помещений.
к меню ↑

Преимущества и недостатки

Достоинства АСПТ спринклерного типа:

  1. нет ограничений по размеру помещений, количеству персоналу. ОТВ безопасное;
  2. не надо заправлять;
  3. экономичность – вода дешевая;
  4. не требует герметизации помещения;
  5. магистраль модифицируется под особенности (формы) объекта;
  6. удобно при централизованном водоснабжении – тушащий состав постоянно циркулирует в трубах на месте возгорания, любые объемы доступны, время распыления неограниченное;
  7. простая замена спринклеров, большой выбор распылителей (орошение струей, пылью, в точку);
  8. полная автоматизация, автономность;
  9. независимость от питания в очаге пожара;
  10. охват больших площадей;
  11. долговечность (от 10 лет).

Минусы спринклерной АСПТ:

  1. инерционность (время с момента срабатывания). Тепловой замок разрушается продолжительно – до 300 или 600 сек.;
  2. реагируют только на температуру;
  3. риск ложных срабатываний, при этом процесс трудно остановить;
  4. сложность проектировки, монтажа: соблюдают обширные НПБ;
  5. ограниченность классами пожара A, B (пенные), видами тушащих составов (вода, пена);
  6. при отсутствии централизованного водоснабжения – потребность в емкостях для ОТВ, дополнительных насосах;
  7. тепловые замки делают невозможным применение спринклеров, где неравномерно, непредвиденно нагревается воздух;
  8. вода замерзает – установка не работает при отрицательных температурах, кроме «сухого» варианта или с теплым водоснабжением;
  9. спринклеры нужно менять после активации.
к меню ↑

Спринклерная и дренчерная системы: отличия

Оба варианта имеют инерционность, но при термочувствительном запорном устройстве она больше. У оборудования с открытыми распылителями период ожидания выпуска тушащей смеси зависит лишь от доставки воды по магистрали.

Отличие спринклерной системы от дренчерной:

Оборудование

Спринклерное

Дренчерное

Ороситель закрытого типа, автономный, самодостаточный, активирующийся самостоятельно.

Простой распрыскиватель. Открытый, без теплового запора, не влияет на активацию.

Вскрывается только реагирующая на огонь головка, орошая строго защищенную площадь, не заливая остальное пространство. Требуется замена тепловых замков после срабатывания.

Задействуются все оросители, заливая все помещение, но не требуют замены.

Побудительная цепь не нужна: спринклер сам является таковой (обнаружитель плюс побудитель). Можно использовать без дополнительных датчиков.

Необходима сигнализация, датчики и активация с пульта.

к меню ↑

Типы и виды систем пожаротушения

  • Спринклерные.
  • Дренчерные.
  • Тушение тонкораспыленной водой.
  • Газовые.
  • Аэрозольные.
  • Пенные.
  • Порошковые модульные.

Водяные и пенные системы пожаротушения подразделяются на спринклерные, дренчерные, спринклерно-дренчерные, установки пожаротушения тонкораспыленной водой и роботизированные.

Вид системы пожаротушения и тип огнетушащего вещества определяется для объекта защиты исходя из его характеристик (площадь, объем, этажность, функциональное назначение и т. д.), вероятности возникновения пожара того или иного типа и технических условий (например, наличия требуемого расхода воды для нужд пожаротушения от Водоканала, температурного режима на объекте).

Установки водяного пожаротушения распространены наиболее часто. Они применяются для защиты объектов различного назначения: гостиниц, торговых центров, помещений гидроэлектростанций, современных высотных зданий и других объектов. К основным достоинствам таких систем можно отнести доступность и экологическую чистоту. Использование новейших систем тушения с тонкораспыленной водой в разы сокращает количество воды, необходимой для тушения, и позволяет защищать объекты, где ущерб от пролива воды не менее значителен, чем от пожара (библиотеки, архивы, музеи и так далее).

Пенные установки пожаротушения используются преимущественно для тушения легко воспламеняющихся жидкостей и горючих жидкостей в резервуарах, горючих веществ и нефтепродуктов, расположенных как внутри, так и вне зданий. Пена покрывает объект возгорания, не допуская к нему кислород, необходимый для горения. Газовые установки пожаротушения применяются для защиты музейных экспонатов и дорогостоящего электронного оборудования, а также на нефтеперерабатывающих, химических и деревообрабатывающих предприятиях. Газ при контакте с пламенем не образует токсичных соединений, не причиняет вреда здоровью людей и не приводит к разрушению озонового слоя атмосферы.

Установки порошкового пожаротушения являются самыми дешевыми в монтаже и эксплуатации системами. Однако, распыляемый в помещении порошок может приводить к разрушению лакокрасочных покрытий, коррозии металла и различным повреждениям пластиковых изделий, резины, бумаги и других материалов. Воздействие порошка на кожу или в дыхательные пути приводит к неблагоприятным последствиям для здоровья людей, поэтому до включения таких систем обязательно должна быть осуществлена эвакуация людей из зоны тушения.

Аэрозольные установки пожаротушения предназначены для тушения электроприборов, легковоспламеняющихся жидкостей и твердых веществ. Аэрозоли не оказывают вредного воздействия на одежду и тело человека, а также озоновый слой Земли. Достоинство аэрозольных систем и в том, что при их использовании отсутствует коррозийное воздействия на большинство конструкционных и электроизоляционных материалов.

к меню ↑

Системы газового пожаротушения

Системы газового пожаротушения предназначены для обнаружения возгорания на всей контролируемой площади помещений, подачи огнетушащего газа и оповещения о пожаре (Рис. 11).

Принцип действия установок газового пожаротушения основан на снижении концентрации кислорода за счет поступления в зону реакции негорючего газа. В случае применения сжиженных газов, их выпуск из баллона сопровождается снижением температуры, что ведет к уменьшению температуры в зоне возгорания. Автоматические установки газового пожаротушения предназначены для создания защитной среды в определенном объеме. Тушение пожара осуществляется заполнением помещения расчетным количеством огнетушащего вещества.

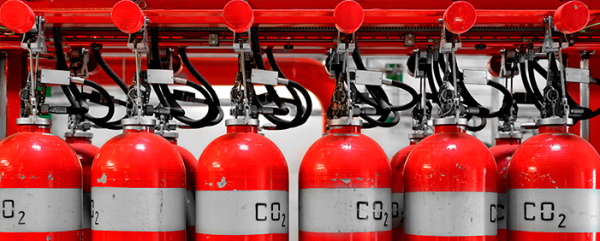

Установки газового пожаротушения

Установки газового пожаротушения способны потушить пожар в любой точке защищаемого помещения.

Наиболее часто газовое пожаротушение применяется в центрах хранения и обработки данных (дата-центрах), в коммутационных станциях, на силосах, в турбинных установках, в помещениях печатных прессов, в архивах.

Преимущество: газовое пожаротушение, в отличие от водяного, аэрозольного, пенного и порошкового, не вызывает коррозии защищаемого оборудования, а последствия его применения легко устранимы путем проветривания. При этом, в отличие от остальных систем, АГП могут работать при температуре: от -40° до +50°C.

Основной недостаток газовых систем пожаротушения: опасность для человека. Запрещено применение установок объемного углекислотного (СО2) пожаротушения в помещениях, которые не могут быть покинуты людьми до начала работы установки и в помещениях с большим количеством людей (50 человек и более).

Системы газового пожаротушения могут использоваться для ликвидации пожаров и возгорания электрооборудования, находящегося под напряжением.
Использование системы газового пожаротушения для ликвидации пожаров и возгорания электрооборудования и серверов ЭВМ

к меню ↑

Системы порошкового пожаротушения

Системы порошкового пожаротушения модульного типа предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Применяются для ликвидации пожаров A,B,C и D – электрооборудования (электроустановок под напряжением).

Принцип действия – подача в зону горения мелкодисперсного порошкового состава.

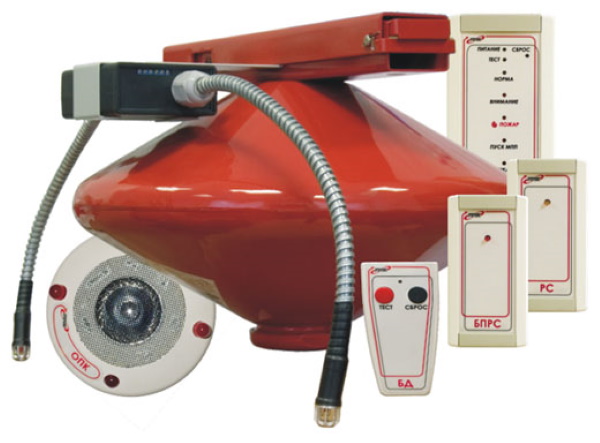

Системы порошкового пожаротушения

Системы порошкового пожаротушения имеют широкое применение – ими оборудуются масляные подвалы, компрессорные, насосные станции, металлообрабатывающие и сталепрокатные заводы, самолетные ангары, нефтеперегонные станции, котельные, лаборатории.

Системы модульного пожаротушения состоят, как правило, из технологической и электротехнической части.

В настоящее время существуют радиоканальные модульные системы порошкового пожаротушения, для монтажа которых не требуется прокладка кабельных линий, что облегчает установку системы на эксплуатируемом объекте или там где закончена чистовая отделка.

Недостатки порошковых систем пожаротушения: обладают прямым ингаляционным воздействием на человека, запрещена работа автоматических установок порошкового пожаротушения в помещениях с системами противодымной вентиляции.

Модули порошкового пожаротушения «Бизон-П55» применяются в автоматических установках порошкового пожаротушения и предназначены для хранения и подачи огнетушащего порошка. В зависимости от марки используемого огнетушащего порошка модули применяются при тушении или локализации пожаров классов А (горение твёрдых веществ), В (горение жидких веществ), С (горение газообразных веществ), а также электрооборудования, находящегося под напряжением.

Важным преимуществом «Бизона» и отличием его от других автоматических средств пожаротушения является то, что он не требует разводки трубопровода – при установке огнетушащего средства в помещении достаточно укрепить его на стене. Особенности внутреннего устройства модуля обеспечивают равномерное распределение порошка по всему защищаемому объёму.

Отсутствие химически активных компонентов позволяет использовать «Бизон» в картинных галереях, музеях и архивах, модуль экологически безопасен для окружающей среды.

Защищаемый объем:

  • 45 м3 – при температуре от +5оС до +50оС,
  • 25 м3 – при температуре от –20оС до +5оС,
  • 70 м3 – при пожаре класса А;
  • продолжительность подачи огнетушащего порошка – не более 15с;
  • инерционность срабатывания – не более 1с;
  • диапазон рабочих температур – от –20оС до +50оС;
  • масса огнетушащего порошка – 5 кг;
  • тип огнетушащего порошока – «Феникс АВС–70»;
  • рабочее давление в емкости с порошком – 0,7МПа;
  • габаритные размеры – 205х750х305мм.;
  • масса – 31 кг;
  • ток срабатывания пиропатрона – 2А.

Специалистами отдела НИОКР компании Каланча был разработан новый принцип автоматического пожаротушения – технология комбинированного газопорошкового автоматического пожаротушения. Газопорошковый модуль объёмного пожаротушения «BiZone» – сочетает в себе эффективность газовых и экономичность порошковых систем автоматического пожаротушения. Возможны различные варианты исполнения модуля: объёмный и площадной, с разводкой трубопровода и без разводки.

Огнетушащая смесь равномерно распределяется по всему защищаемому объему и эффективно подавляет очаги возгорания в любой точке защищаемого объема. У модуля есть и другие преимущества:

  • эффективно тушит очаги класса А (твердые вещества) и подавляет процессы горения тлеющих материалов;
  • температура огнетушащего вещества «BiZone» менее 20ºС, что исключает возможность модуля стать источником вторичного возгорания;
  • модуль органично вписывается в любую штатную систему пожарной автоматики и является основным её элементом;
  • в основе огнетушащей смеси – углекислый газ и минеральный порошок, что делает это средство пожаротушения экологически безопасным для окружающей среды;
  • огнетушащая смесь сохраняет имущество;
  • после процесса пожаротушения остатки порошка легко удаляются пылесосом;
  • модули автоматического пожаротушения «BiZone» имеют возможность многоразового использования – они могут перезаряжаться.

Нельзя тушить этим модулем горючие материалы, склонные к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.); химические вещества и их смеси, пирофорные и полимерные материалы, склонные к тлению и горению без доступа воздуха; возгорания металлов, сплавов, металлоорганических соединений.

к меню ↑

Системы аэрозольного пожаротушения

Системы аэрозольного пожаротушения применяются для тушения пожаров электротехнического оборудования, энергетических объектов, защиты транспортных хозяйств, силовых установок и т. п.

Аэрозоль не оказывает разрушающего воздействия на большинство конструкционных и электроизоляционных материалов, а также не вреден для человека.

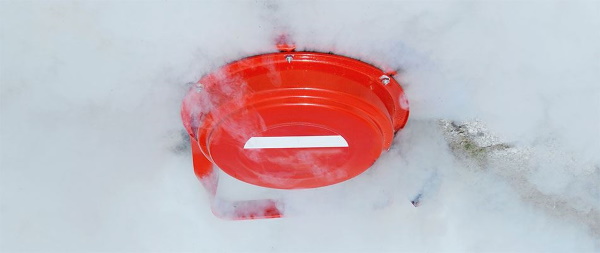

Системы аэрозольного пожаротушения

К недостаткам данных систем следует отнести повышение температуры и резкое уменьшение видимости в защищаемых помещениях.

к меню ↑

Насосные станции пожаротушения

Компания Instalcompact специализируется на выпуске готовых насосных станций для применения в системах спринклерного и дренчерного пожаротушения, а также в системах противопожарного водопровода.

Преимущества насосных станций Instalcompact:

  • малые габариты и экономия пространства благодаря продуманному компактному размещению оборудования на несущей раме;
  • небольшая масса насосных станций благодаря оптимальному подбору самых современных комплектующих;
  • минимизированное количество сварных швов и монтажных операций, выполняемых на объекте;
  • легкость сервисного обслуживания и ремонта;
  • возможность комплектации различными типами приводов в зависимости от пожеланий заказчика;
  • уменьшение вибрации и шума благодаря виброгасящим опорам рамы;
  • отсутствие потребности в фундаменте;
  • полное кабельное оснащение (силовые, управляющие, сигнальные кабели), существенно сокращающие время подготовки станции к запуску;
  • порошковая покраска всех элементов станции в красный цвет (RAL 3000), позволяющее однозначно идентифицировать ее предназначение;
  • возможность разных видов исполнения – как для помещений (стандартное исполнение), так и улиц (контейнерное исполнение).

Одним из применяемых источников водоснабжения для установок автоматического пожаротушения, как спринклерного так и дренчерного, является пожарные водоемы, резервуары или городская водопроводная сеть. Насосная станция пожаротушения чаще всего находится в специально выделенном помещении недалеко от источника воды. Насосная станция – это ряд подобранных и взаимосвязанных элементов таких как: основной и резервные насосы; жокей насосы, технологические трубопроводы, запорная арматура, система управления и сигнализации и т.д.

Каждый из элементов имеет большое значение как для правильного запуска и работы оборудования, так и для того, чтобы во время подать достаточное количество воды для тушения пожара.

Структура технологической системы насосной станции и количества применимых основных насосов зависит от:

  • характера защищаемого объекта и вида применяемого тушения (спринклерного, дренчерного, пенного и т.д.);
  • необходимой мощности для питания электродвигателей используемых насосов;
  • применяемого способа водоснабжения, класса пожароопасности объекта и количества оросителей используемых в системе.

Предлагаемый типовой ряд комплектующих узлов оборудования, производимых в условиях стабильного производства, является интересной альтернативой насосным станциям, которые монтируются непосредственно на строительной площадке.

Дополнительные выгоды связанные с применением решений Instalcompact:

  • значительное сокращение срока освоения капиталовложений благодаря снижения до минимума объема монтажных работ в помещении насосной станции;
  • гарантия полного снаряжения и безотказности предлагаемых насосных станций;
  • компактная эргономичная модульная конструкция, облегчающая доставку оборудования к потребителю и его установку в помещении насосной;
  • воможность любого вида сборки из доступных компонентов насосной станции, собирая любые варианты систем, отличных от типовых;
  • применение в сборке насосных станций оборудования и элементов, большинство из которых допущено к применению в области пожарной
  • защиты и обществом европейских страховых норм VdS и других мировых стандартов.
    Насосные станции пожаротушения

Насосные станции доступны в четырех вариантах исполнения:

  • EE – насосная станция с двумя основными насосами с электроприводами;
  • ED – насосная станция с двумя основными насосами, один из которых с электроприводом, а второй с двигателем внутреннего сгорания;
  • E – насосная станция с одним основным насосом с электроприводом;
  • D – насосная станция с основным насосом и двигателем внутреннего сгорания.

Каждый из вышеперечисленных варианов исполнения насосных станций снабжен соединительным модулем для пожарного автомобиля, измерительным модулем и модулем жокей насоса. Два первых модуля используются как независимые элементы, предназначенные для сборки уже на объекте, а модуль жокей насоса (насоса поддержки давления в трубопроводе) встроен в основной модуль насосной станции.

к меню ↑

Газовое пожаротушение

Установки газового пожаротушения – системы, в которых для тушения пожара используется газ. По принципу работы они делятся на те, в которых газ вытесняет кислород, ликвидируя возможность горения, и на те, в которых газ вступает в реакцию ингибирования (замедления) с продуктами горения, тем самым замедляя горение или ликвидирующее его вовсе. К 1 виду относятся системы использующие азот, инерген, аргон, диоксид углерода. Ко второй – хладоны. Газовое пожаротушение смертельно для человека, и используется на объектах, где расположено дорогостоящее оборудование, значимые исторические ценности и другие объекты, тушение другими способами которых приведет к значительному ущербу (например, серверные, музеи, библиотеки, хранилища).

к меню ↑

Порошковое пожаротушение

Порошковая система пожаротушения применяется для тушения пожаров класса А, В, С, а также при тушении оборудования под напряжением. Но использовать порошковое тушение запрещается в помещениях с большим количеством людей, помещениях, которые невозможно покинуть до начала тушения, на объектах с оборудованием, имеющим множество мелких контактных устройств и одновременно с системами дымоудаления и вентиляции. Порошок – весьма специфичное вещество тушения, но в этом и заключаются его плюсы; им успешно тушат натрий, литий и другие щелочные металлы.

к меню ↑

Аэрозольное пожаротушение

Аэрозольные системы пожаротушения используются в качестве систем тушения весьма успешно, но они не применимы в ряде случаев:

  • При тушении пористых, сыпучих и других веществ, склонных к тлению изнутри, не на поверхности вещества.
  • При тушении химических веществ и смесей, горение которых возможно без доступа воздуха.
  • При тушении пирофорных веществ (веществ, которые в раздробленном состоянии способны самовоспламенятся), гидридов металлов и порошковых металлов.
  • Когда целью тушения является помещение массового пребывания людей (от 50 человек) или помещение, которое невозможно покинуть до начала работы системы тушения.
  • Запрещается установка генераторов аэрозольного пожаротушения, имеющие температуру более 400 градусов Цельсия на расстоянии 15 см от генератора, в зданиях 3 и более низкой степени огнестойкости.
к меню ↑

Тонкодисперсионное пожаротушение

Тонкодисперсионное пожаротушение – это тушение распыленной водой.  Можно сказать, что это усовершенствованная система пожаротушения, в которой благодаря тонкому распылению были устранены некоторые минусы предшественника:

  • Значительно меньший расход воды.
  • Вследствие первого, меньший ущерб от пролитой воды и меньший объем, занимаемый резервуарами.
  • Более высокая эффективность. Суммарная площадь поверхности капель при распылении значительно выше, нежели площадь струи, что обеспечивает более быструю теплоотдачу, а как следствие и более быстрое тушение пожара. А также при более быстром испарении пар вытесняет кислород, ликвидируя условия горения.
к меню ↑

Устройство спринклерного пожаротушения

АСПТ может включать в себя два варианта: «сухой» и водозаполненной с переключением по мере необходимости.

Водозаполненная часть:

  1. подача воды, источник с дозатором;
  2. пожарный резервуар с переливным, тестовым трубопроводом;
  3. насос с всасывающим шлангом, около него – водяной узел управления (спринклерный клапан);
  4. обратный клапан для перекрытия или обеспечения постоянного напора.

Водовоздушная часть:

  1. источник;
  2. воздушный узел управления (сухой клапан);
  3. насос для резервуара;
  4. компрессор;
  5. резервуар (пневмоцистерна, водопитатель).

Общие элементы:

  1. магистраль со спринклерными распылителями;
  2. гибкая подводка;
  3. шкафы, блоки управления;
  4. пожарные извещатели.

Дополнительные элементы АСПТ:

  1. запорная арматура;
  2. резервные, откачивающие насосы;
  3. дренажные приямки;
  4. датчики контроля ОТВ;
  5. для вспененного тушащего состава:
    • пенный ороситель;
    • емкости для хранения пенообразователя с устройством контроля уровня;
    • пеногенераторы;
    • дозатор.

устройство спринклера

Спринклерная система пожаротушения в больших помещениях может иметь несколько секций (зон), индивидуальные сигнальные клапаны, устройства подачи сжатого воздуха для повышения давления.

к меню ↑

Спринклерный узел управления

Тип узла управления определяет режим работы, вариант компоновки. Задачи механизма – сигнализировать на пульт или БУ для включения насоса. От узла зависит активация и будет ли включена подача огнетушащего состава.

Узел водозаполненный

«Мокрый» клапан внутри заполнен жидкостью под высоким давлением. Варианты:

  1. угловой;
  2. прямоточный.

Суть работы: разрушается термозатвор, спринклерная головка открывается, напор меняется. Перепад давления передается воде в камере узла и компенсатору – механизм активируется, отправляет сообщение на блок управления.

  • Плюс: нет потребности в дополнительных сигнальных клапанах.
  • Минус: возможность ложных самозапусков из-за гидроударов, неисправностей оросителей, вода может замерзнуть. Для уменьшения риска есть замедляющая камера (время выставляется от 0 до 16 сек.). Если движение жидкости в спринклерной АСПТ вызвано посторонней причиной, то вода стравливается в канализацию.

Узел воздушный

Управляющий узел может наполняться вместо жидкости сжатым кислородом или азотом. Второе название – спринклерный мембранный воздушный клапан.

Используется дифференциальный принцип, равновесие:

  1. Напор воздуха со стороны магистрали с оросителями и от части поступления воды на задвижку создает баланс.
  2. При открытии оросителя происходит разгерметизация – давление падает, равновесие нарушается, запор отодвигается, тушащее вещество поступает в трубы.

Воздушный узел больше подвержен ложным срабатываниям, но нет промерзания.

Воздушный контрольно-пусковой

Принцип работы КПУУ дополненный контролем целостности цепей оборудования (изменение Мпа, разрывы, поломки), что полностью исключает ложную тревогу.

Разновидности включения:

  1. предварительного действия – после реагирования пожарных извещателей или оросителей;
  2. предварительного срабатывания с контролем пуска – только после сигнала датчиков;
  3. с двойным контролем старта установки – активация от пожарных датчиков и при запуске хотя бы одного спринклерного распрыскивателя.

Воздушные контрольно-пусковые узлы устанавливают на объектах с риском механических повреждений труб, оросителей: промышленные, военные, нефтехимические предприятия, морозильные отсеки.

к меню ↑

Технические характеристики

Существуют различные производители оборудования АУПТ, в числе которых спринклерные оросители. Технические характеристики некоторых из них приведены ниже:

  • Tyco. Компания производит спринклерные оросители TY стандартного реагирования с плоской/вогнутой розеткой вниз/вверх, со стеклянной разрушаемой колбой 5 мм для систем водяного пожаротушения. Производительность – 80 л/мин при максимальном рабочем давлении 1,21 МПа. Присоединительная резьба – 15 мм. Диапазон температуры срабатывания – 6 градаций от 57 до 182℃ с соответствующим цветом используемой термочувствительной колбы. Варианты исполнения корпуса: бронза, с покрытием – белый, хромированный.

Спринклерный ороситель Tyco

Спринклерный ороситель Tyco

  • Tyco также выпускает универсальные спринклерные оросители с колбами 3 и 5 мм, имеющими аналогичные технические характеристики. «Изюминкой» линейки изделий является устройство Royal Flush II (RF II) – скрытый спринклерный ороситель, имеющий внешний защитный корпус (оболочку) и декоративную термочувствительную крышку, для монтажа в отделку помещений с высокими требованиями к дизайну интерьера. Производительность – 80, 6 л/мин. Температура срабатывания: крышка – 57, ороситель – 68℃. Покрытие крышки – латунь, хром, белый или любой другой цвет по заказу.
  • Viking. Огромный выбор типов, видов спринклерных оросителей различных конструктивных решений как с легкоплавкими замками, так и с термочувствительными колбами. Разработаны линейки изделий для складских, производственных, офисных зданий – стандартного назначения/орошения, горизонтальные настенные, скрытые, специальные, в том числе для помещений с отрицательными температурами воздуха.

Спринклерный ороситель Viking

Спринклерный ороситель Viking

  • Гефест. Принципиальное конструктивное отличие продукции под этой маркой, рекламируемое также как «Аква-Гефест» – специальная насадка на корпусе оросителя, позволяющая распылять над очагом пожара на площади не менее 9 кв. м., в помещениях с высотой до 20 м тонкораспыленную воду, что намного эффективней стандартного разбрызгивания. Оросители можно устанавливать головкой вверх/вниз, диаметр выходного отверстия – 3 и 5 мм, посадочная резьба – ½ дюйма. Температура срабатывания – 57, 68, 93℃. Цвет: бронза, с покрытием – никель, белый.

Спринклерный ороситель Гефест

Спринклерный ороситель Гефест

Кроме этих инновационных изделий, группа компаний «Гефест» производит также большой спектр спринклерных оросителей общего назначения традиционных/стандартных конструктивных решений.

Исходя из многообразия конструкций корпуса, розетки/насадки-распылителя, технических характеристик, вариантов исполнения только трех производителей спринклерных оросителей, можно сделать вывод, что специалистам проектной, монтажной, обслуживающей организации будет несложно выбрать оптимальный вариант для любого помещения от производственного цеха, склада до картинной галереи или музея.

к меню ↑

Виды спринклерных оросителей

Спринклер – распрыскиватель АСПТ из легких сплавов с посадочной резьбой, запорным сегментом (колба, распаивающаяся пластина) на выходном отверстии, открывающимся при определенной температуре.

Алгоритм работы:

  1. достигается критическая температура;
  2. головка устройства:
    • распаивается – встречается реже, поскольку плавящиеся пластины ненадежные;
    • термочувствительная жидкость расширяется, запирающая колба оросителя трескается;
  3. замок разрывается;
  4. открывается отверстие – сдерживаемая вода распыляется.

Температура срабатывания от + 57 до +182°С. Инерционность является основным недостатком распрыскивателя: до 300 сек. у низкотемпературных изделий (+57, +68°С) и у высокотемпературных – до 600 сек. Механизм – одноразовый. После активации заменяют новым. Срок службы оросителя в режиме ожидания – 10 лет.

Колбы в зависимости от значения для начала химической реакции имеют разный цвет жидкости.

температура срабатывания колбы спринклера

Спринклерная декоративная розетка АСПТ имеет и рабочую функцию: обеспечивает требуемое разбрызгивание, направление: завеса из мелкодисперсной водной пыли, крупные капли, струи. В среднем ороситель охватывает радиус 2 м.

Из чего состоит спринклер:

  1. винты стопорные;
  2. розетка;
  3. запорная колба;
  4. пружина тарельчатого типа или резина (реже, так как она плавится и деформируется);
  5. корпус с резьбой.

Позиционные

Спринклеры позиционного типа имеют несколько модификаций ориентации розетки для разных вариантов распыления ОТВ в очаг:

  1. универсальные – фиксируется в любом направлении;
  2. вогнутые – вертикальная установка;
  3. плоские – разбрызгивающей частью вверх;
  4. для горизонтальной фиксации.

Угловые

Струя моделируется: устройство с миниатюрным козырьком розетки позволяет выбрать требуемый угол для эффективного распыления. Подобрав правильную настройку, создается наиболее результативная водная завеса, орошающая материалы и оборудование в очаге возгорания.

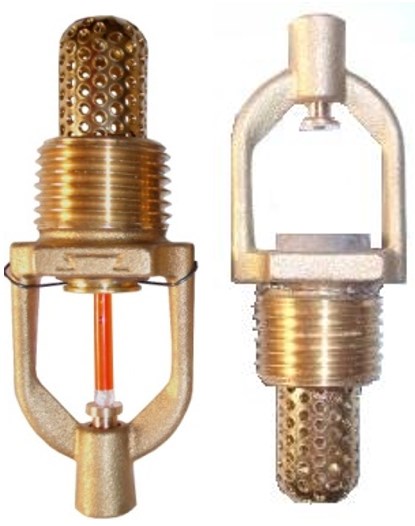

Тонкодисперсные

Спринклеры для тонкого распыления с сетчатым колпачком-калибратором создают плотную завесу ОТВ. Расход воды сниженный, одновременно повышается эффективность, создается огнпреграждающий экран облаком мелкой взвеси огнетушащего вещества.

Пониженный уровень повреждения влагой обрабатываемых поверхностей. Часто применяется для пожаров класса A.

Быстродействующие

Конструкция спринклеров с ускоренным действием имеет элементы, обеспечивающие меньшую инерционность. Ликвидируется большая задержка между возникновением возгорания и разрыва замка на оросителе.

Устройства быстрого срабатывания рекомендованы на складах с высокими стеллажами (до 12,5 м) и потолками (до 20 м).

Пенные и водяные

Если основной документ, регулирующий нормы проектирования АУПТ – СП 5.13130.2009, позволяет сделать выбор между видом установки пожаротушения, что напрямую зависит от того насколько пожароопасной является ситуация на защищаемом объекте (свойства веществ/материалов, технологический процесс, оборудование, объемы хранения сырья, готовой продукции), то специалисты проектной организации часто отдают предпочтение тем системам, где в качестве оконечных устройств устанавливаются оросители пенные спринклерные или их не менее эффективные «собратья» – оросители спринклерные водяные. Выбор между ними зависит от конкретной ситуации.

Ответ будет таким:

  • По ГОСТ Р 51043-2002, определяющим требования к оросителям/распылителям АУПТ, использующих в качестве огнетушащего вещества воду или пену, спринклерным оросителем называется устройство с запорным механизмом выходного отверстия, срабатывающим при разрушении теплового замка. Еще недавно в этом качестве чаще всего использовались полиметаллические пластины с заданной температурой плавления, последнее время – запирающие стеклянные колбы с термочувствительным раствором, разрушающиеся при определенном пороге теплового воздействия. В основном это связано с тем, что стекло в отличие от металлических сплавов не подвержено окислению, приводящему при длительном воздействии к хрупкости конструкции теплового замка.
  • Именно наличие такого устройства, герметично блокирующего подачу воды/пены до появления опасного фактора – высокой температуры над первичным очагом пламени, отличает пожарные оросители спринклерные от других похожих оконечных устройств АУПТ, например, дренчерных головок-форсунок.
  • Спринклерной установке в отличие от газовой, порошковой, аэрозольной, той же дренчерной АУПТ, абсолютно не нужна побудительная система, чаще всего технически реализованная как автоматическая пожарная сигнализация, устанавливаемая в тех же помещениях, где смонтированы оконечные устройства пожаротушения. Потому что спринклерные оросители вполне самодостаточны – незамедлительно обнаруживают пожар и моментально приступают к его локализации, ликвидации. Можно назвать – «два в одном».

Важно!!! Кроме экономии из-за отсутствия необходимости проектировать, приобретать оборудование, приборы; монтировать и обслуживать АПС в составе АУПТ; спринклерные оросители отличаются высокой надежностью, качеством изготовления, очень низким процентом случайного срабатывания. На практике почти все такие экстраординарные случаи вызваны непреднамеренными механическими повреждениями спринклеров, рано или поздно приведшими к чрезвычайной ситуации.

И в этих случаях само устройство, принцип, тактика срабатывания спринклерной АУПТ таковы, что вскроется только поврежденное оконечное устройство, нанеся минимальный материальный ущерб собственнику/арендатору, «удар по нервам» дежурному персоналу, специалистам обслуживающей организации, но без заливания водой или пеной полной площади защищаемого помещения со всем его содержимым, как это происходит, например, при работе дренчерных установок или порошком – порошковых систем, принося несоотносимые последствия.

Схема работы спринклерной системы

Общего назначения

Монтируется на распределительных линиях (трубопроводах) водяного АУПТ, проложенных, как правило, по потолкам, реже – стенам защищаемых помещений.

Скрытые

Предназначены для установки заподлицо в подвесные/натяжные потолки или стеновые панели помещений с повышенными требованиями к отделке, дизайну интерьера. Поэтому отверстия в потолках/стенах дополнительно закрываются термочувствительными декоративными крышками. Кроме того, существуют углубленные, потайные способы установки спринклерных оросителей, применяемые в аналогичных целях.

Для пенного пожаротушения

Используются для защиты помещений с высокой пожарной опасностью, наличием ЛВЖ, ГЖ, полимерной, резинотехнической продукции – производств, цехов, участков, складов.

Для водяных завес

Защищающих открытые строительные, технологические проемы, арки, атриумы зданий; разделяющие помещения большой площади на противопожарные отсеки.

Для установок пожаротушения

Подбор спринклерного оросителя, походящего по техническим характеристикам, осуществляется на стадии проектирования на основании расчетов необходимого расхода воды, производительности системы, времени на пожаротушение. Как проектирование, монтаж, наладку, так и обслуживание, замену, ремонт оборудования спринклерных водяных/пенных АУПТ имеют право осуществлять только предприятия/организации, имеющие действующие лицензии МЧС России, допуски СРО (проектирование).

к меню ↑

Дренчерные системы пожаротушения

Данные установки используются для разных целей:

  • непосредственное тушение возгорания;
  • охлаждение взрывоопасных объектов;
  • создание завесы для ограничения распространения огня.

Устройства этого вида популярны из-за своей универсальности.

к меню ↑

Описание и особенности

Сама установка состоит из следующих элементов:

  1. Емкости с огнетушащим средством. При монтаже продумывают два резервуара с веществом. Основная емкость служит для ликвидации пламени в первые 15 минут после поступления сигнала, резервная – для продолжения тушения огня в течение часа. Часто установку подключают к пожарному водопроводу при его наличии.
  2. Насос. Устанавливается, когда водопровод или резервуар не дает требуемого напора.
  3. Система разветвленной магистрали. По трубопроводу вода или пена поступает к очагу возгорания.
  4. Дренчеры. Это оросители, закрепленные к магистрали в местах выхода огнетушащего средства. Бывают лопаточными и розеточными, тип зависит от назначения установки.

По признаку наполненности трубопровода устройства разделяются на два вида:

  1. Сухотрубные монтируются на объектах с небольшим показателем взрывоопасности. Как ясно из названия, магистрали держат пустыми, в готовности к поступлению воды. В момент срабатывания вещество подается в трубы. Этот процесс занимает некоторое время, поэтому сухотрубные системы считаются медленными.

    На заметку. При установке такого механизма дренчеры можно монтировать головкой вверх и головкой вниз – пустые магистрали полностью исключают протекания.

  2. Заливные устройства, в свою очередь, используются на предприятиях повышенной взрывоопасности. В трубопроводах таких установок перманентно находится вода, но без напора. Это качество наделяет заливной механизм мгновенной реакцией на пожар. При монтаже дренчеры устанавливаются строго головками вверх, чтобы избежать вытекания огнетушащего средства.
    Устройство и принцип работы спринклерного пожаротушения, нормы установки

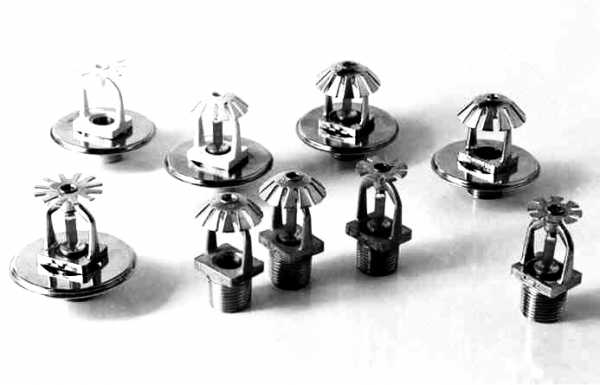

    Дренчерные системы пожаротушения
к меню ↑

Где применяется

Дренчерные устройства заслужили звание универсальных. Из-за безопасности их используют в местах массового скопления людей. На предприятиях дренчерные завесы применяют вместо противопожарных стен. Но наиболее актуальны дренчерные системы в местах повышенной пожаро- и взрывоопасности. Несколько примеров:

  • в резервуарных парках с помощью дренчеров охлаждают емкости, соседствующие с горящими;
  • тонкораспыленная вода успешно применяется для тушения ЛВЖ, например, на складах;
  • ввиду доступности огнетушащего средства дренчерные устройства широко используются в промышленности: на заводах производства бытовой химии или деревообрабатывающих цехах.
    Устройство и принцип работы спринклерного пожаротушения, нормы установки

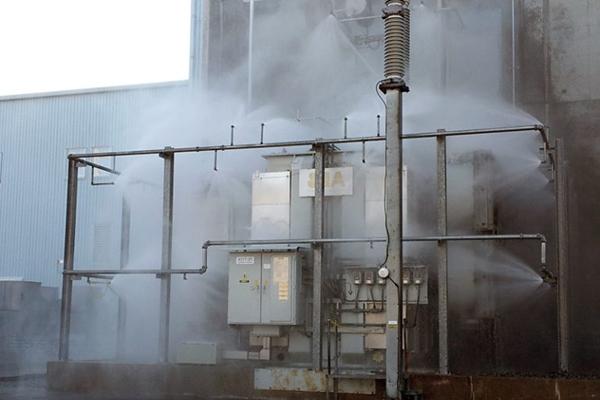

    Дренчерная система пожаротушения в работе
к меню ↑

Плюсы и минусы

Преимуществами автоматических установок пожаротушения, основанных на дренчерных распылителях, специалисты считают:

  • быструю реакцию срабатывания после обнаружения возгорания – стандартные установки активизируются при плавном повышении температуры до 70-75 градусов или скачкообразном повышении на 10-15 градусов;
  • быстрое наполнение трубопроводов и активное распыление больших объемов воды за счет высокой производительности входящих в установку насосов (от 100 до 600 м3/час);
  • возможность контроля больших объемов помещений – при проектировании установки учитывается возможность доставки нужного объема воды в наиболее отдаленную точку обслуживаемого объекта для тушения возгорания самой высокой категории сложности, допускаемой для этого здания;
  • возможность создания абсолютно автоматизированных установок с активацией и прекращением деятельности по заранее установленным параметрам – например, по объему использованной для ликвидации пожара огнетушащей жидкости;
  • возможность многоразового использования установки – после срабатывания элементы системы не требуют замены или пуско-наладочных работ после повторного заполнения, (исключение составляют только пластиковые детекторы пожарной сигнализации, которые может потребоваться заменить на неповрежденные);
  • возможность перепрофилирования дренчерных установок водяного пожаротушения на использование альтернативных рабочих веществ: газа, пены или комбинированных смесей.
к меню ↑

Принцип действия

Действие установки можно разделить на несколько шагов:

  1. Работа побудительного механизма. О том, каков механизм срабатывания дренчерных автоматических систем пожаротушения, написано в следующем пункте.
  2. Поступление сигнала на блок управления. Дальнейшее управление процессом осуществляется именно узлом управления.
  3. Открытие клапана трубопровода и включение насоса (при его наличии).
  4. Подача вещества через дренчеры на защищаемую территорию.
    Устройство и принцип работы спринклерного пожаротушения, нормы установки

Сухотрубные

На объектах с невысокой пожароопасностью (категории А и Б) монтируют сухотруб – магистраль, в режиме ожидания без воды. Наполнена только подводящая разводка до клапана, перекрывающего вход в сеть с дренчерами.

Система имеет некоторую инерционность – потребуется время для доставки огнетушащего вещества. При сухотрубном варианте разбрызгиватели монтируются как головками вверх, так и вниз.

Заливные

Взрывоопасные помещения оснащаются заливной АСПТ. Трубы уже с водой, но без напора. Жидкость, находится в магистрали, и не проливается через отверстия, так как дренчеры монтируют только головками вверх. При возгорании установка заливного типа срабатывает быстрее.

к меню ↑

Механизм срабатывания системы дренчерного тушения

Обычно то, каким образом должно обеспечиваться включение дренчерных установок, решает заказчик совместно с противопожарной организацией еще на этапе проектирования системы. Пусковой механизм задействует либо замки на оросителях, либо датчики дыма и температуры. Выбор того, как должно осуществляться включение дренчерных установок, зависит от потребностей защищаемой территории.

Гидравлической

Этот механизм задействует замок. При повышении температуры замок открывается, образуя полость в трубопроводе. Давление в магистрали падает, что является сигналом к действию для устройства.

Тросовой

Внутри замка оросителя находится трос. При пожаре замок плавится, и трос рвется, высвобождая груз. Начинается подача воды по трубопроводу.

Электрической

Наиболее современный и быстродействующий вид устройства. Датчики считывают информацию о задымленности или температуре в помещении и передают ее на узел управления. Если параметры превышают заданные в системе нормы, то действие установки начинается автоматически. Электрический механизм реагирования – отличный вариант для взрывоопасных помещений.

Пневматической

Задействует такой же вид замка, что и гидравлический механизм. Разница лишь в том, что пневматическая установка применяется для газовых систем пожаротушения.

к меню ↑

Автоматическое включение дренчерных установок

Общие требования к дренчерным АУП и водяным завесам

Автоматическое включение дренчерных установок следует осуществлять по сигналам от одного из видов технических средств или по совокупности сигналов этих технических средств:

— пожарных извещателей установок пожарной сигнализации;

— побудительных систем;

— спринклерной АУП;

— датчиков технологического оборудования.

 Высота расположения заполненного водой или раствором пенообразователя побудительного трубопровода дренчерных АУП должна соответствовать технической документации на дренчерный сигнальный клапан.

Расстояние от центра теплового замка побудительной системы до плоскости перекрытия должно быть от 0,08 до 0,30 м; в исключительных случаях, обусловленных конструкцией покрытий (например, наличием выступов), допускается увеличить это расстояние до 0,40 м.

 Диаметр побудительного трубопровода дренчерной установки должен быть не менее 15 мм.

 Гидравлический расчет распределительных сетей дренчерных АУП и водяных завес рекомендуется проводить по методам, изложенным в приложении В.

 Требования к водяным завесам

 Для нескольких функционально связанных дренчерных водяных завес допускается предусматривать один узел управления.

 Включение дренчерных завес должно обеспечиваться как автоматически, так и вручную (дистанционно или по месту).

 Допускается подключать к питающим и распределительным трубопроводам спринклерных АУП дренчерные завесы для защиты дверных и технологических проемов через автоматическое или ручное запорное устройство, а к подводящим — дренчерную АУП через автоматическое запорное устройство.

 При ширине защищаемых технологических проемов, ворот или дверей до 5 м распределительный трубопровод с оросителями выполняется в одну нитку. Расстояние между оросителями дренчерной завесы вдоль распределительного трубопровода при монтаже в одну нитку следует определять из расчета обеспечения по всей ширине защиты удельного расхода 1 л/(с×м).

При ширине защищаемых технологических проемов, ворот или дверей 5 м и более и при использовании дренчерных завес вместо противопожарных стен распределительный трубопровод с оросителями выполняется в две нитки с удельным расходом каждой нитки не менее 0,5 л/(с×м), нитки располагаются на расстоянии между собой 0,4 — 0,6 м; оросители относительно ниток должны устанавливаться в шахматном порядке. Крайние оросители, расположенные рядом со стеной, должны отстоять от нее на расстоянии не более 0,5 м.

Если водяная завеса предназначена для повышения огнестойкости стен, то используются две нитки с оросителями, каждая из которых монтируется с противоположной стороны стены на расстоянии от стены не более 0,5 м; удельный расход каждой завесы не менее 0,5 л/(с×м). В работу включается та нитка, со стороны которой регистрируется пожар.

Противопожарные водяные завесы

Преграды для распространения огня и дыма – это капитальные стены, противопожарные перегородки, перекрытия, шторы. «А вот является ли водяная завеса противопожарной преградой?» – такой вопрос нередко возникает у руководства предприятий, собственников зданий. Ответ: «Да, согласно статье 37 123-ФЗ, к таким преградам относятся и водяные завесы».

Назначение водяных завес, состоящих из распыляемых потоков воды, растворов, в том числе со смачивателями:

  • Препятствование распространению через них факторов пожара – открытого огня, летящих раскаленных частиц в воздушных потоках; экранирование высокотемпературного теплового потока.
  • Предупреждение резкого нагрева корпусов технологических аппаратов переработки углеводородного сырья, органического химического синтеза; резервуаров хранения горючих жидкостей, газов.

Нормы проектирования

Необходимость устройства водяных завес против распространения пожара, их необходимые характеристики, требования для различных защищаемых объектов встречаются, хотя и не очень часто.

В ГОСТ Р 51043-2002 даны следующие нормативные определения:

  • Водяным завесам как потокам воды, растворов на ее основе, локализующим распространение огня, дыма через них, или предупреждающих нагрев производственного оборудования, технологических аппаратов, установок до опасной, недопустимой температуры, приводящей к взрывам, пожарам, разрушения/обрушению.
  • Шириной завесы считается протяженность по фронту защищаемого помещения, пожарного отсека, строительного, технологического проема в противопожарной преграде.
  • Глубиной – протяженность площади защиты, перпендикулярную к ширине.

При этом в пределах глубины, ширины противопожарных завес должны обеспечиваться расчетные значения удельного расхода огнетушащего вещества.

В статье 88 Федерального закона РФ № 123-ФЗ указано, что для защиты строительных проемов в капитальных преградах огню, которые по особенностям технологического процесса, рабочего режима производства, чаще всего связанных с регулярной, периодичной транспортировкой через них различных грузов, не могут быть установлены противопожарные ворота, двери, необходимо устаивать открытые тамбура; с монтажом установок тушения пожаров внутри них.

На практике это монтаж противопожарных завес с дренчерными или спринклерными оросителями, выполненных как самостоятельное оборудование для борьбы с огнем, или в составе водяных установок пожаротушения защищаемого объекта.

к меню ↑

Расчет дренчерной системы тушения пожара

Основа проекта АСПТ – гидравлический расчет при включении всех дренчеров. При этом задействуется главный и резервный источник. В ППБ есть минимумы, обязательные к соблюдению:

Параметр

Значение

Расход

  • от 0,1 или 0,3 л/сек (для объектов с легко воспламеняющимися материалами) на 1 м. кв. помещения.

Скорость подачи

  • питающая магистраль – от 3 м/сек, распределительная – 10 м/сек.

Один разбрызгиватель максимально охватывает – 9 м. кв., а требуемая мощность главного насоса в границах от 100 до 600 м. куб./час.

Пример расчета системы

Расчет гидравлики показывает затраты воды и количество дренчеров. Делают исчисления специалисты, данные заносят в ТД, проект, акт проверки. Потребуется:

  1. узнать потери давления;
  2. учесть гидравлическое сопротивление, эпюры орошения;
  3. определить коэффициент производительности.

Упрощенный расчет для 70 кв. м:

  1. расход одного сопла при 0,16 Мпа – 1,4 л/сек;
  2. диаметр труб 32 мм;
  3. суммарный расход – 13,2 л/сек;
  4. потребуется около 7 – 9 дренчеров.

схема устройства и монтажа дренчерного пожаротушения

к меню ↑

Порядок проверки и обслуживания

Методики испытания дренчерных установок водяного и пенного пожаротушения, регламенты проверки технического состояния, работоспособности изложены в ГОСТ Р 50680-94, ГОСТ Р 50800-95, РД 009-01-96 .

Технический сервис дренчерных систем пожаротушения выполняется исключительно специализированными предприятиями, которые обладают лицензионными разрешениями МЧС РФ на такой вид противопожарных услуг.

к меню ↑

Требования к монтажу дренчерных установок

Правила монтажа:

  1. расстояние между разбрызгивателями – до 3 м, от стены – за 1,5 м;
  2. для завес – дренчеры с розетками 10, 12, 16 мм, для площадей – лопаточные от 12 мм;
  3. трубы фиксируются к потолку металлическими хомутами с резьбовым фиксатором;
  4. побудительные элементы – от потолка не меньше 0,4 м;
  5. запорные части и сегменты фланцевых соединений не размещают на магистрали питания и распределения.

Требования для водяных завес:

  1. устанавливаются для:
    • технологических проемов;
    • ворот;
    • стройплощадок;
    • атриумов, арок, галерей;
    • дверей;
    • портальных проемов залов до 800 чел. без противопожарной шторы;
  2. количество ниток:
    • 1 – при ширине до 5 м, с частотой дренчеров из расчета расхода 1 л/сек./м. кв.;
    • 2 – от 5 м, с расходом от 0,5 л/сек./ м. кв.;
    • 2 – для повышения огнестойкости стен. Каждая с противоположной стороны, с расходом 0,5 л/сек./м. кв.;
  3. требования:
    • между нитками – 0,4 – 0,6 м;
    • дренчеры в шахматном порядке, крайние – от стены не больше чем на 0,5 м;
    • каждая с отдельным запорным механизмом;
    • тонкораспыленная вода от 150 до 450 мкм.
к меню ↑

Технические условия и нормы проектирования к АУВПТ

Монтаж автоматических систем водяного пожаротушения осуществляется по нормам как общих нормативных актов (ГОСТ 12.3.046-91; НПБ 110, 88; СП 5.13130), так и по узконаправленным (Госстандарты Р 50680-94, Р 53288), есть также акты по отдельным элементам (ГОСТ Р 53289 и пр.).

к меню ↑

Требования к помещению

Объекты с определенной площадью, для которых АУПТ и АСП обязательные есть в Прил. А СП 5. В своде правил предписано защищать все помещения зданий, кроме таковых с мокрыми процессами, венткамер, насосных комнат, бойлерных, других инженерных площадей зданий без горючих материалов, а также кат. В4 и Д, лестничных площадок. Если защиты требует площадь больше 40% от сооружения, то надо монтировать АУВПТ на все здание.

При тушении водой (кроме ТРВ) требования к герметичности помещений, попаданию ОТВ в смежные помещения не такие строгие, как для АУГП, АУПП.

Создание техкарты и технических условий на проектирование автоматической установки водяного пожаротушения лицензированными специалистами перед монтажом АУВПТ обязательное.

к меню ↑

Классификация установок

Автоматическая система пожаротушения водяная бывает нескольких типов, каждый из которых имеет свои достоинства и недостатки, и рекомендуемую область применения.

Спринклерные

Виды спринлеров
Названы по типу водного спринклерного распылителя. Его главным отличием является чувствительный к температуре замок на отверстии, блокирующем поступление воды. В классической системе данного типа в трубы уже закачана вода, которая находится под давлением. Однако для использования в помещениях с низкими температурами и для предотвращения порчи имущества при ложном срабатывании были разработаны воздушные системы. У них заполнен водой только магистральный (идущий от резервуара) трубопровод. У водовоздушных заполнение произведено до уровня транспортного (доставляющий воду к зонам тушения) трубопровода, а трубы, поставляющие огнетушащее вещество непосредственно к распылителям не заполнены.

Основным преимуществом спринклера является локализация срабатывания, тушение производится только в том помещении, где температура превысила пороговое значение.

Установки напоминают спринклерные воздушные с сухими трубопроводами. Однако распылители у таких систем не имеют температурных замков, и срабатывание производится по всей защищаемой площади. Преимущества такого метода в предотвращении распространения огня, раннем обнаружении и высокой скорости реакции системы.

Дренчерные установки различаются по разным видам побуждения:

  • Электрические;
  • Гидравлические;
  • Пневматические;
  • Механические;
  • Комбинированные.

Тушение мелкодисперсной водой

Распылители мелкодисперсной воды
Основное отличие данных водяных установок в типе распылителя. Хоть он может быть и дренчерным и спринклерным, но имеет специальное приспособление для создания струй с величиной капли до 100 микрон.

 Были разработаны и специализированные типы тонкодисперсных распылителей:Тонкодисперсный распылитель

Такой способ подачи воды предоставляет ряд существенных преимуществ в процессе пожаротушения:

  • Высокая эффективность и скорость ликвидации возгорания, мелкие капли быстрее переходят в парообразное состояние, активнее снижая температуру и вытесняя кислород;
  • Экономный расход огнетушащего вещества, около 1,5 л на 1 м2 площади помещения;
  • Значительно снижает задымление помещения, связывая твердые вещества дыма;
  • Локализация и ликвидация очага возгорания происходит настолько быстро и при этом расходуется так мало воды, что предметам в помещении наносится минимальный ущерб;
  • Допускается тушение подключенных электроустановок с рабочим напряжением до 1000 В.

В зависимости от того какое рабочее давление в системе водяного пожаротушения различают установки:

  • С низким давлением – до 12,1 атм.;
  • Со средним давлением – 12,1 – 34,5 атм.;
  • С высоким давлением – более 34,5 атм.

Водяная автоматическая система пожаротушения применяется для ликвидации пожаров категории А, В и С. Учитывая, что ее применение возможно немедленно после получения сигнала тревоги, не дожидаясь эвакуации персонала или посетителей, рекомендуется использование водотушащих систем в общественных зданиях с большим человекопотоком:

  • Развлекательные и торговые центры;
  • Вокзалы и аэропорты;
  • Выставочные залы театры и кинотеатры, крытые стадионы;
  • Складские и производственные помещения и т.п.

Автономные установки пожаротушения

Эти устройства, по сути, являются совокупностью отдельных технических приборов различного назначения, которые направлены на тушение огня с помощью выброса огнетушащего реагента.

Основное их назначение – локализовать очаг возгорания, максимально сохранив помещение от последствий пожара.

Пожалуй, главное, что характеризует любой предмет – это классификация, то есть его возможные типы. Выделим основные виды автоматических систем пожаротушения. Это.

  1. Водяные – чаще используемые в квартирах или офисных помещениях. Они тоже классифицируются некоторым образом. Могут быть применены разные фильтры для распыления воды. Непосредственно забор воды производят из центрального источника водоснабжения.Устройство и принцип работы спринклерного пожаротушения, нормы установки
  2. Порошковые – с успехом используются в офисах, на производственных и других объектах для предотвращения огня вблизи электроприборов, офисной оргтехники и т.д.Устройство и принцип работы спринклерного пожаротушения, нормы установки
  3. Газовые системы, возможно, самые эффективные из всех представленных. Скорость погашения пламени велика, они абсолютно безопасны для электрооборудования и других важных коммуникаций.Устройство и принцип работы спринклерного пожаротушения, нормы установки
  4. Пенные – также прекрасно справляются с тушением объектов под напряжением, когда вода может лишь усугубить ситуацию.Устройство и принцип работы спринклерного пожаротушения, нормы установки
  5. Аэрозольные – в основе применения дисперсный порошок, который эффективно справляется со своей задачей. Однако аэрозоли опасны для организма, поэтому активировать такое устройство можно только после эвакуации людей из загоревшегося здания.Устройство и принцип работы спринклерного пожаротушения, нормы установки

Давайте рассмотрим каждый вид автоматических систем пожаротушения (АСПТ) в отдельности, узнаем принцип работы каждого из них.

к меню ↑

Расчет расхода воды на автоматическое пожаротушение

Для стандартных АУВПТ исчисления проводятся по табл. 5.1 – 5.3, Прил. Б СП 5. Для роботизированных АУП и ТРВ нормы отдельные. Учитываю параметры:

  1. мощность распыла;
  2. расход;
  3. минимальная площадь охвата;
  4. продолжительность выпуска;
  5. шаг между оросителями.

Таблица 5.1

для спринклерных АУП, АУП с принудительным пуском, спринклерно-дренчерных АУП

Группа помещений

Интенсивность орошения защищаемой площади, л/(c·м), не менее

Расход, л/с, не менее

Минимальная площадь спринклерной АУП, м,
не менее

Продолжительность подачи воды, мин, не менее

Максимальное расстояние между спринклерными оросителями, м

водой

раствором пенообразователя

воды

раствора пенообразователя

1

0,08

10

60

30

4

2

0,12

0,08

30

20

120

60

4

3

0,24

0,12

60

30

120

60

4

4.1

0,3

0,15

110

55

180

60

4

4.2

0,17

65

180

60

3

5

По таблице 5.2

90

60

3

6

"

90

60

3

7

"

90

(10-25)

3

Таблица 5.2 (часть 1)

Высота складирования, м

Группа помещений

5

6

7

водой

раствором пенообразователя

водой

раствором пенообразователя

водой

раствором пенообразователя

Интенсивность орошения защищаемой площади (согласно таблице 5.1), л/(с·м), не менее

До 1 вкл.

0,08

0,04

0,16

0,08

0,1

Св. 1 до 2 вкл.

0,16

0,08

0,32

0,2

0,2

Св. 2 до 3 вкл.

0,24

0,12

0,40

0,24

0,3

Св. 3 до 4 вкл.

0,32

0,16

0,40

0,32

0,4

Св. 4 до 5,5 вкл.

0,4

0,32

0,50

0,40

0,4

Расход, л/с, не менее

До 1 вкл.

15

7,5

30

15

18

Св. 1 до 2 вкл.

30

15

60

36

36

Св. 2 до 3 вкл.

45

22,5

75

45

54

Св. 3 до 4 вкл.

60

30

75

60

75

Св. 4 до 5,5 вкл.

75

37,5

90

75

75

Таблица 5.2 (часть 2)

Высота помещения, м

Группа помещений

1

2

3

4.1

4.2

водой

водой

раствором пенообра-
зователя

водой

раствором пенообра-
зователя

водой

раствором пенообра-
зователя

раствором пенообра-
зователя

Интенсивность орошения защищаемой площади орошения, л/(с·м), не менее

От 10 до 12 вкл.

0,09

0,13

0,09

0,26

0,13

0,33

0,17

0,20

Св. 12 до 14 вкл.

0,1

0,14

0,1

0,29

0,14

0,36

0,18

0,22

Св. 14 до 16 вкл.

0,11

0,16

0,11

0,31

0,16

0,39

0,2

0,25

Св. 16 до 18 вкл.

0,12

0,17

0,12

0,34

0,17

0,42

0,21

0,27

Св. 18 до 20 вкл.

0,13

0,18

0,13

0,36

0,18

0,45

0,23

0,30

Расход ОТВ, л/с, не менее

От 10 до 12 вкл.

12

35

25

70

35

130

65

95

Св. 12 до 14 вкл.

14

40

30

85

45

155

80

115

Св. 14 до 16 вкл.

17

50

35

95

50

180

90

140

Св. 16 до 18 вкл.

20

57

40

115

60

215

105

165

Св. 18 до 20 вкл.

24

65

50

130

65

240

120

195

Минимальная площадь орошения, м, не менее

От 10 до 12 вкл.

66

132

132

198

238

Св. 12 до 14 вкл.

72

144

144

216

259

Св. 14 до 16 вкл.

78

156

156

230

276

Св. 16 до 18 вкл.

84

168

168

252

303

Св. 18 до 20 вкл.

90

180

180

270

325

Значения для монтажа спринклерного оборудования приведены для сооружений высотой до 10 м. Для расчета затрат ОТВ для дренчерных систем определяют количество разбрызгивателей, и делают исчисления по прил. В (методика расчета расхода воды и прочих параметров) СП 5, учитывая интенсивность выпуска по табл. 5.1 – 5.3 для групп помещений по прил. Б.

к меню ↑

Правила эксплуатации установок водяного пожаротушения: инструкция

По порядку использования АУВПТ и методике испытаний есть специальные нормы:

  • инструкция РД 34.49.501-95;
  • типовые документы специализированных предприятий: СТО 56947007-33.040.10.118-2012.

Основные положения по эксплуатации:

  1. после монтажа делается промывка (продувка), опрессовка и испытания;
  2. по п. 4.9 НПБ 88 запрещено трубы заполнять водой при низких температурах – до +5 °C, в таких случаях делают воздушную АУВПТ;
  3. должен быть резерв оросителей: 10% плюс 2% для испытаний;
  4. после срабатывания установка должна быть приведена в готовность за 24 ч.;
  5. в насосном помещении вывешивают инструкцию об эксплуатации.

[spoiler title="Источники"]

  • https://ProffiDom.ru/68-sprinklernaya-sistema-pozharotusheniya.html
  • https://extxe.com/4322/sistemy-avtomaticheskogo-pozharotushenija/
  • https://pozhsystems.ru/pozharotushenie/
  • https://fireman.club/statyi-polzovateley/sprinklernyie-orositeli-vidyi-modifikatsii-i-tth/
  • https://opozhare.ru/faq/kak-dolzhno-osushhestvlyatsya-vklyuchenie-drenchernyh-ustanovok
  • https://ventilsystem.ru/sistemy-pozharotusheniya/drenchernaya.html
  • https://ProffiDom.ru/69-drenchernaya-sistema-pozharotusheniya.html
  • https://rikisweets.com/kakim-obrazom-dolzhno-obespechivatsya-vklyuchenie-drenchernyh-ustanovok/
  • https://fireman.club/statyi-polzovateley/drenchernaya-sistema-ustanovka-pozharotusheniya/
  • https://ProffiDom.ru/64-avtomaticheskie-ustanovki-vodyanogo-pozharotusheniya.html
  • http://ohranivdome.net/pozharnaya-signalizatsiya/sistema-vodyanogo-pozharotusheniya-varianty-klassifikacii-ustanovok.html
  • https://vladyka23.ru/stati/sistemy-pozharotusheniya-vidy-i-opisanie.html

[/spoiler]


Вверх
Вверх
