1 Каминная топка

Разобраться в классификации каминных топок и сделать правильный выбор в пользу наиболее подходящей – задача для обычного потребителя непростая. Топка – наиболее значимая функциональная составляющая камина, именно от нее зависит эффективность работы всей установки.

к меню ↑

1.1 Назначение камина

Прежде чем начинать разбираться в классификации существующих на рынке отопительного оборудования каминных топок, следует определиться с целью установки камина.

Функциональность будущего камина:

  • средство декора;
  • основной отопительный источник;
  • дополнительный отопительный прибор к основному.

к меню ↑

1.2 Принцип работы

Непосредственное горение топлива осуществляется в каминной топке. В процессе сжигания горючее излучает тепло, которое передается по дымовым ходам всему массиву печной конструкции. Каминная топка – своеобразная шахта, располагающаяся над зольником, которая устанавливается в кирпичную или каменную кладку корпуса самого камина. Правильно подобранная и грамотно установленная каминная топка способна эффективно обогревать целый дом.

к меню ↑

1.3 Конструктивные особенности

Топка — это сердце любого камина. Каминные топки по своей сути являются камерой сгорания топлива, вокруг которой уже создается декоративное решение в виде облицовки желаемого дизайна. Существует закрытый и открытий тип топок. Первый вид подразумевает то, что каминная топка со стеклом и дверцей предоставляет возможность закрывать камеру сгорания и обеспечивать предельно высокий уровень эксплуатации. Второй тип — открытая топка подразумевает отсутствие стекла и дверцы и возможность наслаждаться открытым огнем.

Существует большое количество конструкций топок, от которых зависят габариты и интерьерные особенности готового камина.

Перечислим существующие дровяные топки для каминов:

  • узкие
  • встраиваемые
  • односторонние
  • двусторонние
  • трехсторонние
  • четырехсторонние
  • сквозные (тоннельные)
  • полукруглые
  • призматические
  • панорамные (большие)
  • вытянутые по вертикали
  • прямоугольные
  • с Г или П образным стеклом
  • с водяным (гидро) контуром

От конструкции топки зависит количество стекол и дверец, метод установки и расположения в пространстве, интерьерные возможности. Топки также разделяют по методу открывания дверец — вверх или в бок. Существуют также комбинированные методы открывания.

к меню ↑

1.4 Материал исполнения

Как теплотехнические характеристики, так и цена дровяной каминной топки будет зависеть от нескольких факторов, среди которых одним из главных является материал изготовления. Мировые разработчики отопительного оборудования применяют для производства корпуса топок чугун, сталь или котловую сталь. Как правило, один из этих материалов или их сочетание используется для производства внешнего корпуса и основных элементов конструкции. Внутренняя часть топки — камера сгорания всегда изготавливается из огнеупорных и теплоемких материалов, которые служат для усиления отопительного эффекта, а также для экономного и экологичного расхода топлива.

Камера сгорания футеруется одним или несколькими материалами из нижеследующего списка:

  • чугун
  • шамот
  • кирпич
  • керамика
  • вермикулит
  • композитные материалы

Природный камень

Прочный экологически чистый природный камень – элемент, который указывает на статус и гарантирует долговечность. Неповторимый рисунок, существующий в единственном экземпляре, аккуратная палитра оттенков и максимальная теплоотдача выводят облицовку натуральным камнем в топ.

Но следует помнить, что природный камень тяжеловесен и может потребовать усиления фундамента, а при установке выше первого этажа необходимо принимать во внимание максимально допустимую нагрузку на перекрытия.

Искусственный камень

Декоративный камень удачно имитирует поверхность натурального. Искусно вписывается в помещение определенной стилистической направленности. Более доступная стоимость, меньший вес и менее трудоемкий процесс

монтажа портала из искусственного камня привлекают потребителей. Не натурально, но красиво и достойно, экономически выгодно. Помимо прочего, легковесность конструкции позволяет «ужиться» фактически в любом помещении.

Керамика и кирпич

Вполне эстетичная и бюджетная облицовка камина керамической плиткой или декоративной кирпичной кладкой уступает по прочности камню (как натуральному, так и искусственному). Тем не менее, керамика и пустотелый кирпич рассчитаны на высокие температуры и демонстрируют весьма продолжительный период эксплуатационной стойкости.

Керамическая плитка необыкновенно колоритна: особенный узор, рельеф или глянцевая поверхность, покрытая глазурью... Облицовочный кирпич не менее органично встраивается в продуманный дизайн и обладает аналогичными функциональными особенностями, как и плитка из керамики.

Фактурная штукатурка

Применяется реже. Симбиоз гипсокартона, покрытого штукатуркой – скорее, попытка воссоздать рельеф, присущий искусственному или природному камню. О дополнительном плюсе к КПД в данном случае речь заходит вряд ли.

к меню ↑

1.5 Виды топок

В зависимости от исполнения топки различают:

  • открытый;


Открытый

  • закрытый.

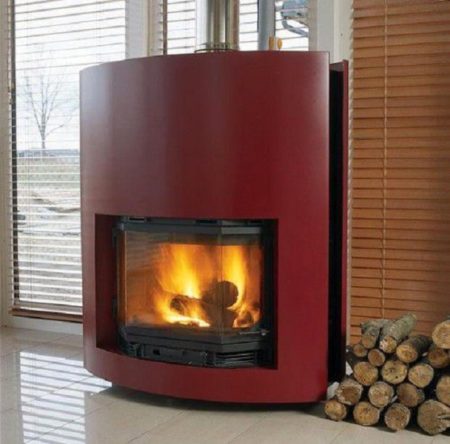

Закрытый

Первый камин отличается романтичностью, красотой. Однако, не безопасен. Прибор нельзя оставлять без присмотра. Невозможно регулировать мощность горения дров. Эффективной отопительной системой открытый тип агрегата назвать нельзя.

Модели закрытой топки дополняют системой длительного горения. Помещение обогревается 10-15 часов после одной закладки топлива.

к меню ↑

1.6 Классификация топочных камер

Не зная, как правильно установить каминную топку, рекомендуем узнать о том, на какие основные категории они подразделяются:

  1. Топочное отверстие может быть полностью открытым. Конструкции с таким очагом менее эффективны, они имеют низкую теплоотдачу и невысокий КПД. Помимо этого открытые печи не обеспечивают должной безопасности, так как в процессе их использования в помещение помог проникнуть искры, что в свою очередь может привести к возгоранию дома и порче имущества;
  2. Камины закрытого типа имеют высокие эксплуатационные характеристики и отличаются высоким КПД. Данная вариация специально предназначается для отапливания помещений. Кроме того такие топочные камеры имеют высокую степень безопасности и не требуют проведения дополнительной герметизации и изоляции уже подготовленных поверхностей.

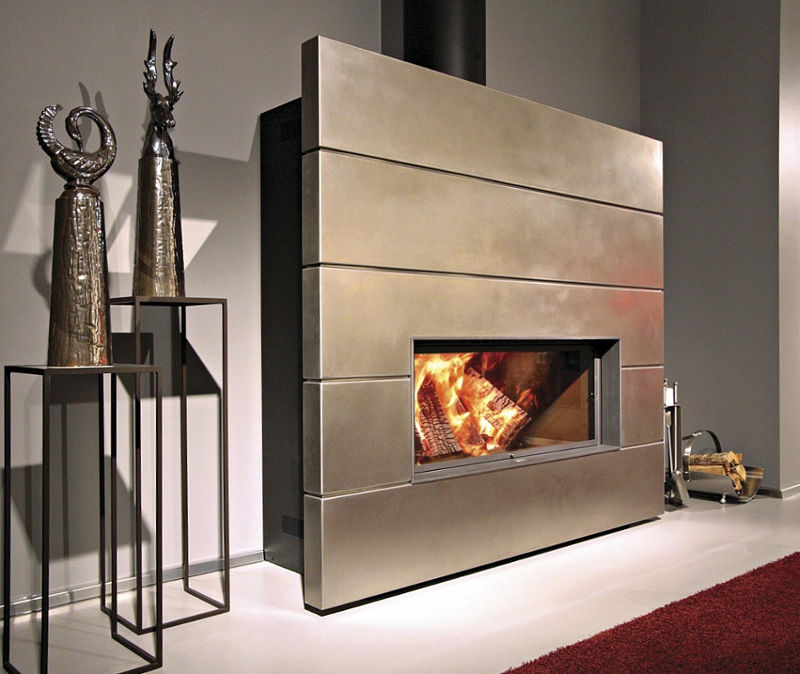

Металлические топки и обрамления

Металлические топки и обрамления хорошо сочетаются и гармонируют с такими стилями как: модерн и хай-тек
Металлические топки и обрамления хорошо сочетаются и гармонируют с такими стилями как: модерн и хай-тек

к меню ↑

1.7 Выбор покрытия для выполнения отделки

Облицовка камина топки требует грамотного подхода и выбора покрытия. Важно чтобы оно сочеталось и гармонировало не только с самим порталом, но и общим декором и оформлением помещения.

Самыми популярными и часто используемыми покрытиями на сегодняшний день являются следующие:

Материал

Особенности и преимущества

Кирпич


Облицовка каминных топок кирпичом является классическим методом, такой материал отличается своей хорошей огнеупорностью, прочностью и долговечностью.

К недостаткам относится высокая стоимость кирпича, сложный и длительный монтаж.

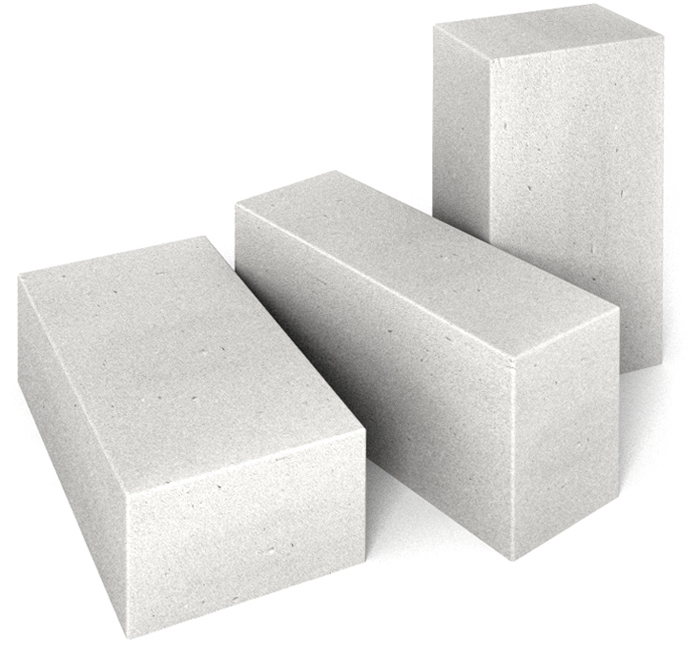

Пеноблоки


Выполнение работ таким покрытием осуществляется достаточно быстро и просто.

К недостаткам можно отнести невысокую прочность, необходимость в выполнении армирования и дополнительном декорировании.

Такое блоки обязательно необходимо облицевать или оштукатурить после завершения кладки. Также можно использовать изразцы, клинкер, природный и искусственный камень.

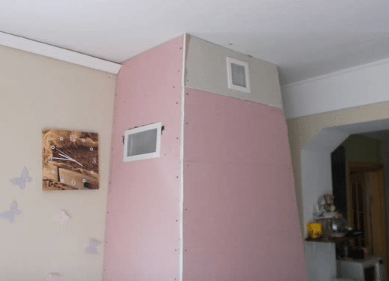

Гипсокартон


Облицовка топки камина своими руками гипсокартонном, позволяет создать как классическое так и достаточно оригинальное и нестандартное обрамление.

Как альтернативу гипсокартону можно использовать ГВЛ. Материал обладает хорошей прочностью и огнеупорностью.

Для того чтобы облицевать ГВЛ, необходимо предварительно прогрунтовать поверхность. Так как она отличается своей неоднородностью и волокнистостью, что не обеспечивает достаточно хорошей сцепляемости клеящего состава и выбранной облицовки.

Гипсокартон обязательно требует дополнительного декорирования декоративной штукатуркой, плиткой или камнем.

Камень


Отличается высокой огнеупорностью и прочностью. Натуральные покрытия имеют очень высокую стоимость.

При выполнении облицовки мрамором, необходимо использовать цельный камень, что существенно усложняет процесс монтажа.

Самым дорогим является гранит. Он имеет аналогичные эксплуатационные характеристики и особенности с мрамором.

Каминные топки, облицовка своими руками которых выполняется диким камнем, имеют не менее высокий КПД и качество. Однако стоимость на искусственный и дикий камень является низкой, по сравнению с другими природными покрытиями.

Выполнение облицовки кирпичом

Если вы не знаете, как правильно облицевать каминную топку кирпичом, предлагаем взять за основу следующие советы и рекомендации:

  1. Для работы можно использовать керамический, клинкерный и кирпич для облицовки;
  2. Материал хорошо сочетается с лофт, ретро и классическим стилем;
  3. На первом этапе необходимо выполнить отбраковку. Кирпичи подбираются по размеру – это необходимо для получения максимально ровных и одинаковых швов. Кирпичи с трещинами, сколами и другими деформациями не используются;
  4. Между топочным и кладочным отверстием оставляется небольшой зазор. Это необходимо для правильной циркуляции воздуха. Заранее предусмотрите в кладке наличие конвекционных отверстий;
  5. Наружную часть топки можно облицевать простым керамическим лицевым кирпичом или клинкером;
  6. Для выполнения максимально ровной кладки, необходимо воспользоваться специальными штапиками с сечением 1 сантиметр;
  7. Все излишки растворов и другие загрязнения необходимо убирать только сухой тряпкой.

Облицовка поверхности печи камнем

Облицовка поверхности печи камнем
Облицовка поверхности печи камнем

Установленные деревянные балки- подпорки
Установленные деревянные балки- подпорки

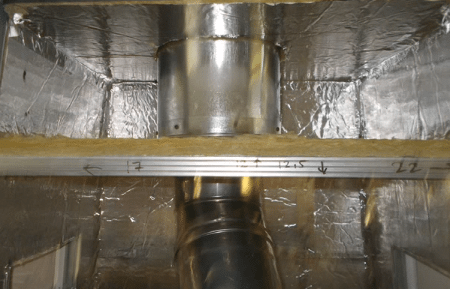

Вид сверху: внутренняя отделка камина
Вид сверху: внутренняя отделка камина

к меню ↑

1.8 Выбор топки

Каминные топки

  • с водяным контуром

    В качестве обустройства основного отопления в доме устанавливают топку с водяным контуром. Своего рода котел, нагревающий воду при помощи дров, подходит для облицовки разнообразными отделочными материалами. Визуально – полноценный камин, идеально вписывающийся в интерьер помещения, который умело прячет коммуникации под облицовкой.

  • без водяного контура (воздушный обогрев)

    Благодаря особенной конструкции и принципу работы топка для камина с воздушным обогревом больше подходит для отопления одной комнаты, в которой непосредственно располагается. Потоки теплого воздуха фактически не достигают смежных помещений. Топки из чугуна, не оснащенные водяным контуром, проявляют себя лучше стальных при учете параметра «качество отопления»: высокая теплопроводность сплава позволяет отдавать ощутимо большее количество тепла через толстые стенки корпуса.

Открытые и закрытые топки

Открытая топка – своеобразное углубление в стене, которое не предполагает наличия дверцы. КПД низкий (до 30%). Неприкрытый огонь требует высокой самоорганизации для обеспечения безопасности и не подходит для многих помещений (малогабаритных и плотно обставленных, деревянных и пр.). Дань красоте, привлекательный элемент интерьера, который не везде в силу объективных обстоятельств уместен.

Закрытая топка безопасна. КПД выше 80%. Чугунные и стальные топки в тандеме с жаропрочным стеклом просты в установке и наиболее применимы для по-настоящему качественного обогрева дома. Отлично выверенная пропорция красоты и функциональности живого огня.

к меню ↑

2 Правила установки каминной топки

Качество работы камина во многом зависит от того, насколько правильно были соблюдены все инструкции при установке.
Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

  • при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
  • обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
  • в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
  • роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
  • одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
  • остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
  • говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
  • при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены. Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
  • диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
  • для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
  • те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
  • стык топки камина и трубы дымохода должен быть полностью герметичным;
  • для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
  • минимальная высота топливника над поверхностью пола – 20 см;
  • контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
  • избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

облицовка каминной топки

к меню ↑

2.1 Подготовительные работы для монтажа топки камина

Прежде чем говорить о процессе устройства топки камина, изначально следует рассмотреть то, какой именно конструкции правильнее всего будет отдать предпочтение. Несмотря на сложившийся стереотип касательно старомодности чугуна, многие специалисты рекомендуют останавливать свой выбор именно на этом материале, так как его показатели надежности как нельзя лучше подойдут для обустройства топки. Купив нужную модель, следует позаботиться о так называемом фундаменте и оборудовать качественное основание для камина.

Лучше всего выполнять все подготовительные мероприятия еще в процессе постройки дома, но можно выполнить монтаж и в уже готовом сооружении. Здесь нужно помнить, что, монтируя топку закрытого типа, пол под ней обязательно необходимо оснастить надежным покрытием и постелить теплоизоляционный слой.

И каминные топки с теплообменником, и любые другие системы требуют того, чтобы основание обязательно было негорючим, так как высокие температуры, безусловно, несут определенный риск. Конструкция фундамента для камина должна быть прочной, поэтому ее стоит залить стяжкой на цементной основе так, чтобы в конечном итоге толщина слоя составляла 15 мм. В само основание могут входить термостойкие кирпичи либо блоки из газобетона – оба этих материала стойко переносят температурные воздействия и служат очень долго.

к меню ↑

2.2 Процесс облицовки топки

По окончании сборки основания следует переходить к такой работе, как облицовка топки камина (подробнее: «Чем облицевать камин — советы по облицовке»). Панели, предназначенные для этого, должны фиксироваться к гипсокартонным листам с соблюдением зазора около 1 – 2 см между материалом облицовки и камином для предотвращения скапливания излишков горячего воздуха. Избавиться от него также поможет устройство отверстия вентиляции в корпусе. Читайте также: «Чем сделать облицовку камина – отделка камнем, плиткой».

монтаж каминной топки

Подача и выведение тепла – очень важные момента в эксплуатации любого камина, поэтому важно помнить, что в чугунных образцах около 30% нагретого воздуха уходит через основание, а оставшаяся часть покидает пределы топки через стенки корпуса. Чтобы выровнять все показатели, к топке следует присоединить специальную трубу, призванную отводить воздух.
Для этих целей вполне подойдет труба, изготовленная из ПВХ с минимальным сечением, равным 150 мм. Далее топку необходимо оснастить дверцей с обратной стороны всей конструкции для более удобного доступа к камину и удаления продуктов сгорания. По окончании монтажа топочной камеры требуется ответственно подойти к устройству дымовой трубы.

к меню ↑

2.3 Установка дымохода для камина

Для фиксации трубы дымохода к камину необходимо воспользоваться специально предназначенными для этого креплениями и механизмами, например, оснащенным решеткой радиатором и трубами, основным материалом для которых может выступать нержавеющая сталь толщиной в 1 или 2 мм (все зависит от типа используемой стали).

камины с закрытой топкой

Продлить срок службы этих материалов поможет оснащение их слоев теплоизоляции. Абсолютно все элементы соединений должны находиться внутри трубы во избежание негативного воздействия периодически возникающего в системе конденсата.

Специалисты не рекомендуют делать дымоход прямым и советуют располагать его составные части под углом примерно в 5 см. Чтобы обезопасить себя от потенциально неровного монтажа, под топку камина можно подложить бруски для ее выравнивания, которые по окончании всех работ можно будет убрать. Читайте также: «Установка камина своими руками – варианты монтажа, пошаговое руководство».

к меню ↑

2.4 Нормы эксплуатации камина

Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:

  • замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
  • использовать воду в качестве гасителя огня категорически запрещено;
  • проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.

Чтобы камин работал лучше, на его дне всегда стоит оставлять слой сгоревшей древесины толщиной около 1 см. Внешнюю поверхность можно чистить тряпкой и обычным мыльным раствором.

Если топка камина является закрытой, то на ее стекле от сгорания древесины обычно образуется нагар, который без труда можно удалить обычным средством для чистки стекол. Внутренние стенки рекомендуется очищать специальной жесткой щеткой, что поможет избавиться от налета и золы. Читайте также: «Как сделать камин в деревянном доме – пошаговое руководство».

Нелишним будет также оборудовать специальное отверстие, с помощью которого можно будет без труда добраться даже до самых дальних углов топки.

к меню ↑

2.5 Очерёдность выполняемых работ

Каминная двусторонняя топка также как и стандартная вариация должна иметь высокое качество. Одним из самых лучших в эксплуатации материалов считается именно чугун.

Этапность выполняемых работ:

Рекомендуется выполнять установочные и монтажные работы ещё на этапе постройки самого дома. Если же дом уже возведён, в первую очередь на напольное покрытие необходимо устелить слой изоляционного материала и хорошо его закрепить;

Совет: если вы не знаете, как установить топку для камина, лучше всего обратиться за помощью и консультацией к специалисту.

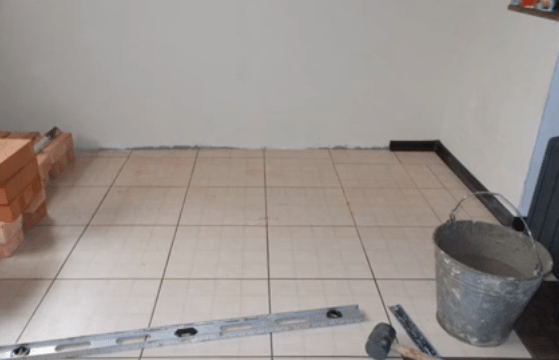

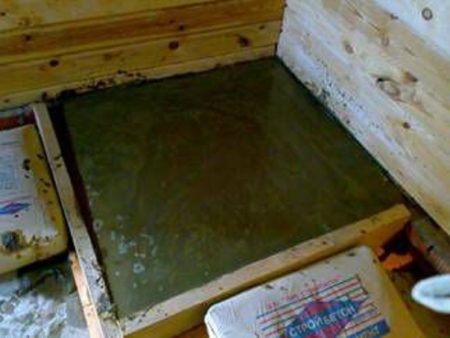

Не менее важно позаботиться о качественном основании. Установка каминных топок из чугуна производится только после выполнения качественного армирования и подготовки дополнительного фундамента, который не будет связан с самой постройкой;

Дополнительные сведенья

Узнать о том, как установить каминную топку можно внимательно изучив следующее пошаговое руководство:

  • Для того чтобы данное отопительное оборудование было установлено согласно всем правилам, необходимо накрыть кирпичную кладку специальным чугунным основанием выполненным в форме буквы П;
  • Для скрепления используется теплостойкий клей или мастика. Боковины устройства монтируются в стены портала на 2-5 сантиметров;

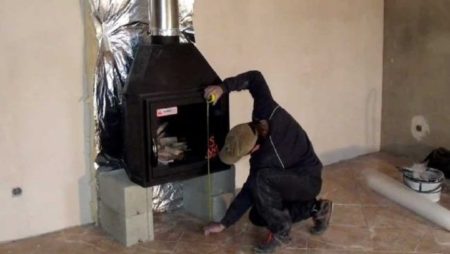

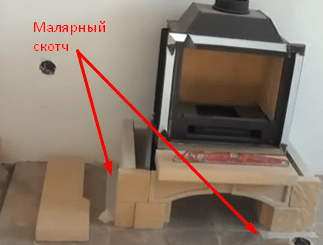

  • Установка закрытых каминных топок производится с проведением измерений на каждом этапе работ. Для данных целей используется строительный уровень;

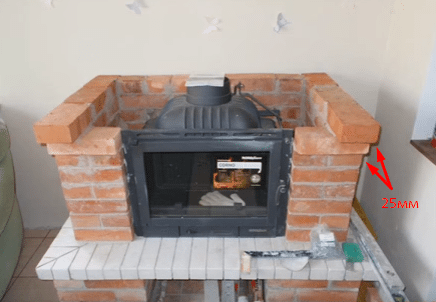

  • Топочная камера не должна монтироваться вплотную к стене. Для этого оставьте между ними небольшой зазор в 5-8 сантиметров;
  • Каждый стык и соединение после проведения кладочных и сборочных работ хорошо герметизируется. После чего своими руками производится облицовка всех поверхностей топки и обрамления;

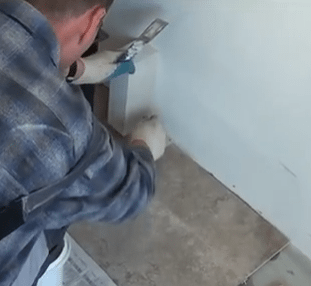

  • После герметизации все стыки и соединения штукатурятся. Для облицовки выбираются исключительно жаропрочные материалы (искусственные и природные минералы, штукатурка, стекло, керамика, изразцы, а еще можно обложить топку кирпичом).

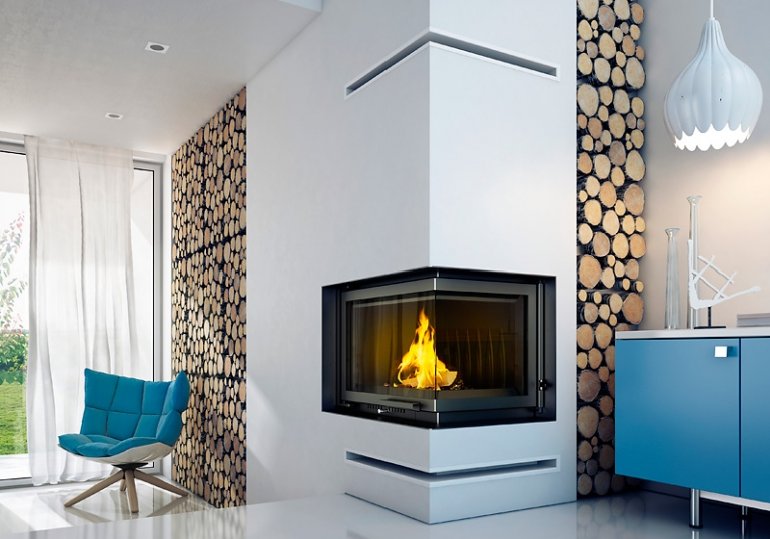

Угловые модели имеют небольшие габариты и подходят для размещения как в достаточно просторных комнатах, так и в помещениях с ограниченной площадью
Угловые модели имеют небольшие габариты и подходят для размещения как в достаточно просторных комнатах, так и в помещениях с ограниченной площадью

Возведение дымохода

На последующих этапах понадобится проделать следующие манипуляции:

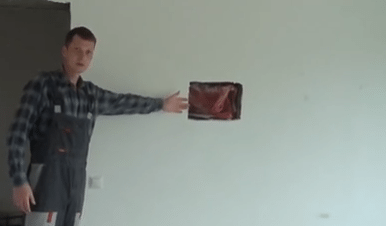

  1. В конструкции топочной камеры вырезается отверстие подходящего диаметра, в которое вставляются и закрепляются трубы. При желании собрать дымоход можно не только со стали и других готовых деталей, но и из кирпича. Оптимальным и наиболее часто встречающимся размером дымохода принято считать размер 700 на 500 миллиметров;

Производится изоляция не только напольного покрытия, но и стен
Производится изоляция не только напольного покрытия, но и стенСхематичное описание каждого элемента печи

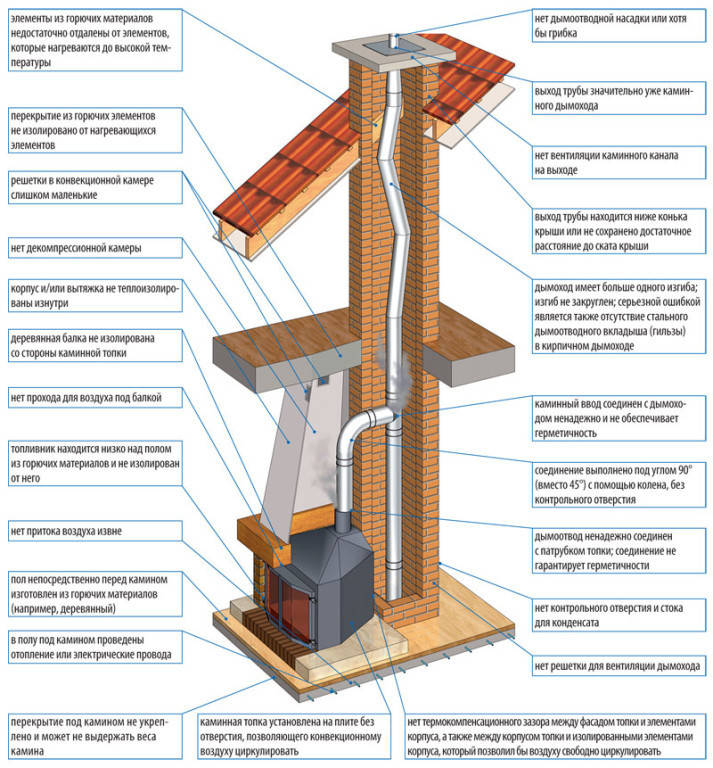

Схематичное описание каждого элемента печи

Важно: при нахождении печи в непосредственной близости к вертикальным поверхностям портала, следите за тем, чтобы при работе с электроинструментами не повредить и не просверлить её!

  1. После того как возведение дымохода полностью завершено, каждое соединение, шов и стык заделывается строительным герметиком имеющем термо основу. Для данных целей не рекомендуется применять простые силиконовые продукты, так как они не очень хорошо справляются с регулярным воздействием высоких температур и их резкими перепадами;
  2. После проведения герме6тизации стыков и соединений приступаем к отделке самой поверхности дымохода (применяется теплоизоляция). Для данных целей используем термостойкие и жаропрочные материалы;
  3. Производим финишную облицовку портала и дымохода любыми огнеупорными декоративными материалами.

Дымоходная труба может состоять из уже готовых элементов, что существенно упрощает монтаж
Дымоходная труба может состоять из уже готовых элементов, что существенно упрощает монтажОтверстие в топке должно иметь подходящий размер для последующей установки трубы
Отверстие в топке должно иметь подходящий размер для последующей установки трубыЗаключительный этап: выполнение финишной облицовки
Заключительный этап: выполнение финишной облицовки

Важно: при выполнении установки и монтажа, важно знать о том, что любые напольные покрытия, а также текстиль и легковоспламеняющиеся материалы не должны находиться ближе, чем на расстоянии 800-1000 миллиметров от самого отопительного агрегата. В целях дополнительной защиты, советуем купить специальную защитную решётку. Данный элемент подходит для всех типов очагов и любых конструкций, а благодаря большому выбору форм и размеров, вы сможете выбрать модель, выгодно дополняющую и гармонирующую с общей стилистикой вашего камина и интерьера помещения.

Интересно знать: для сборки дымохода рекомендуется использовать исключительно шамотный кирпич, цена на который выше чем на простой силикатный. Однако данный материал лучше реагирует на регулярное воздействие высоких температур и не разрушается за счёт образования во внутренней части поверхности конденсата, сажи и прочих продуктов горения.

Видео, установка каминной топки в котором отражается максимально подробно подходит как для новичков, не имеющих опыта в проведении подобных работ, так и для профессионалов, которые смогут почерпнуть из него дополнительные знания и новую актуальную информацию.

к меню ↑

2.6 Технология кладки корпуса

Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.

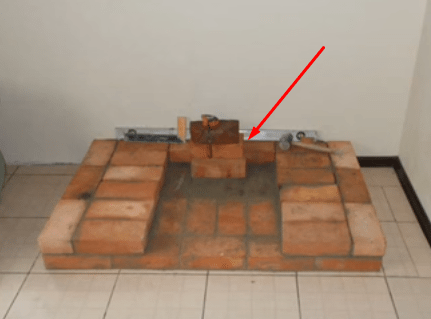

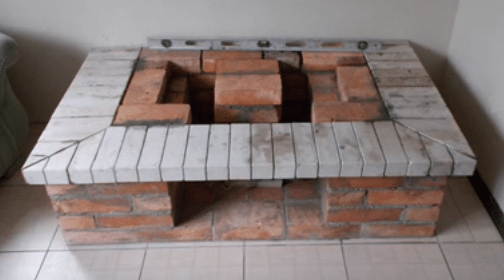

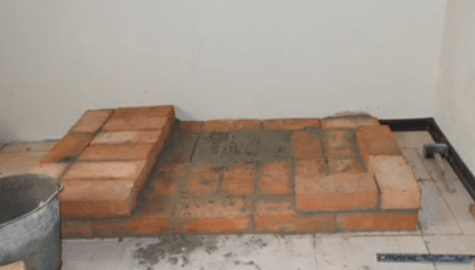

  • Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
  • Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
  • Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
  • Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.

Установка очага на постамент
Установка готового очага

  • Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
  • Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
  • Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.

к меню ↑

3 Выполнение отделочных работ

Теперь вы знаете, чем облицевать каминную топку и пришла пора приступить к процессу монтажа.

Перед началом выполнения работ, необходимо предпринять следующие действия:

  • Подготовьте основной каркас. Он должен быть максимально устойчивым и надёжным. При использовании природного и искусственного покрытия, основание должно иметь достаточно большую массу. Для гипсокартона и пеноблоков конструкция может иметь небольшой вес;
  • Топочную камеру необходимо правильно изолировать и поместить на предварительно подготовленное напольное покрытие. Облицевать необходимо и близлежащую около камина поверхность. Это не позволит искрам и пламени спровоцировать возгорание. Если дом деревянный, необходимо обязательно предусмотреть наличие и установку противопожарных разрывов.

Отделка топочной камеры камнем и штукатуркой в схожей цветовой гамме
Отделка топочной камеры камнем и штукатуркой в схожей цветовой гаммеВстроенный камин с металлическим очагом в современном интерьере

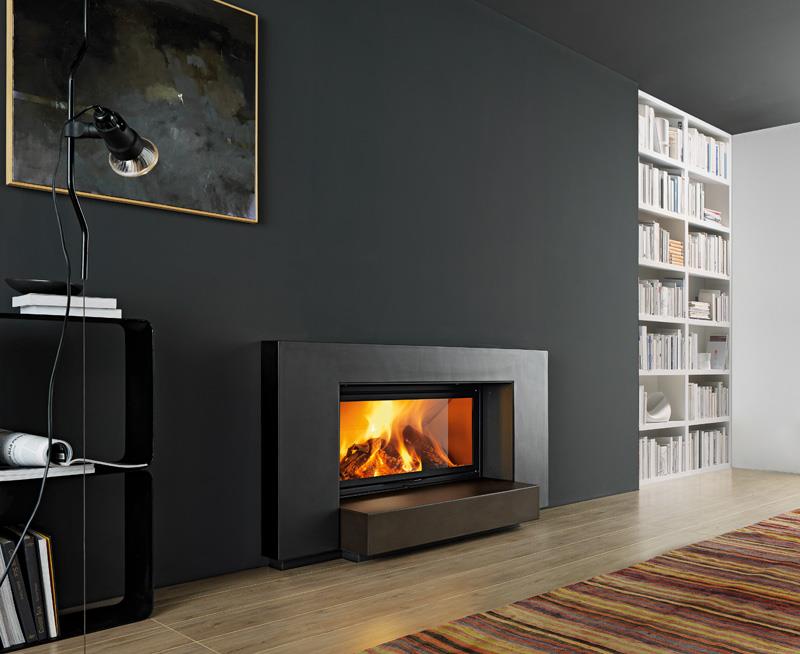

Встроенный камин с металлическим очагом в современном интерьере

Облицовка топки декоративной штукатуркой и камнем

Облицовка топки декоративной штукатуркой и камнем

к меню ↑

3.1 Правильный монтаж зазоров

Наличие зазоров необходимо по следующим причинам:

  1. Наличие зазора позволяет воздуху хорошо циркулировать. При его заполнении песком или другими составами, эффективность печи, её нагрев, отапливание и КПД будет существенно снижен;
  2. Просвет позволяет избежать возможных деформаций конструкции. Именно поэтому правильно будет использование именно лицевого, а не печного кирпича. Таким образом, устройство не будет перегреваться и облицовка не образует трещин, деформаций и сколов;
  3. Если вы используете гипсокартон, наличие зазора не позволит ему нагреваться, что в свою очередь не приведёт к возгоранию.

Выполнение облицовочных работ своими руками: пошаговое руководство
Выполнение облицовочных работ своими руками: пошаговое руководствоТеперь вы знаете, чем облицевать каминную топку и пришла пора приступить к процессу монтажа
Теперь вы знаете, чем облицевать каминную топку и пришла пора приступить к процессу монтажа

Важно: согласно разработанным стандартам и нормам, расстояние между топочной камерой и облицовкой, должно составлять около 100 миллиметров. При использовании базальтового наполнителя, расстояние должно составлять порядка 50-60 миллиметров.

к меню ↑

3.2 Выбор клеящей основы

При выборе клеевого состава, необходимо учитывать следующие особенности:

  • Обратите внимание на инструкцию, советы и рекомендации указанные производителем;
  • Выбранный состав должен иметь специальную маркировку и предназначаться для сцепления поверхностей, в последующем подвергающихся высокому нагреву;
  • Для гранита и мрамора используется клей состоящий из двух компонентов. Состав отличается хорошей сцепляемостью и термостойкостью;
  • Для искусственного камня и плитки используется однокомпонентная клеящая основа. Она способна выдерживать температуры до 230 градусов;
  • Натуральный камень требует применения смеси, в состав которой входит глина. При необходимости сделать его можно своими руками.

Выполнение отделки поверхности камина камнем
Выполнение отделки поверхности камина камнем

Нанесение смеси на предварительно подготовленную поверхность и закреплённую армированную сетку
Нанесение смеси на предварительно подготовленную поверхность и закреплённую армированную сетку"

к меню ↑

3.3 Использование теплоизоляционных материалов

Выполнение теплоизоляции необходимо в том случае, если топочная камера будет выполнять исключительно декоративную функцию. К основным требованиям теплоизоляции, относятся следующие:

  1. Наличие небольшой гигроскопичности. Такой состав не должен впитывать и поглощать влагу. Следите за тем, чтобы внутри материала не образовывался конденсат. Это может привести к потере эксплуатационных качеств наполнителя;
  2. Плавление происходит исключительно под воздействием очень высоких температур. Использование такой основы с высокой температурой плавления, необходимо для соблюдения норм и правил пожарной безопасности.

Зоны, с проведённой изоляцией
Зоны, с проведённой изоляциейВыполнение теплоизоляции отопительной установки
Выполнение теплоизоляции отопительной установкиМинеральная вата для выполнения теплоизоляции каминов
Минеральная вата для выполнения теплоизоляции каминов

Конечно, облицовка каминных топок может производиться и с использованием других покрытий. В этой статье мы собрали самые распространённые материалы, использовать которые рекомендуют ведущие специалисты и профессионалы. Делая выбор, учитывайте стоимость, качество и эксплуатационные особенности покрытия. Это позволит выполнить облицовку максимально качественно, обеспечив конструкции эффективность и долговечность.

к меню ↑

4 Как обустроить самостоятельно камин с чугунной топкой?

Самым большим преимуществом таких устройств можно назвать возможность самостоятельно монтажа основания непосредственно на полу в помещении. Исключением являются только плавающие полы.

Более того, вам не нужно будет думать о том, как устроить зольник или оборудовать камин качественной тягой, ведь это уже предусмотрено его конструкцией.

То есть, сделать камин с чугунной топкой своими руками намного проще, чем обустроить обычный открытый кирпичный камин. Теперь остановимся подробно на каждом этапе.

к меню ↑

4.1 Достоинства, недостатки чугунной топки

Положительные стороны:

  • огнеупорные характеристики;
  • устойчивость к деформации;
  • легкость установки;

Установка
Установка

  • невысокая стоимость;
  • высокая производительность;
  • хорошие параметры теплопроводности;
  • герметичность топки;

Герметичность
Герметичность

  • эффективный обогрев помещения в 300 кв. м.;

Обогрев больших помещений
Обогрев больших площадей

  • теплонакопительная способность.

Чугунная модель

Отрицательные качества:

  • небольшой обзор смотрового окна;
  • стекло быстро пачкается сажей;
  • только черный цвет.

Цвет

к меню ↑

4.2 Особенности стеклянных дверей для чугунных моделей

Обычное стекло не подойдет. Используется материал с высоким жаростойким индексом.

Стеклянная дверца
Стеклянная дверца

Монтаж стекла выполняют специалисты. Требуются знания, навыки.

Эксплуатационные параметры стекла зависят от вида топлива. Меняется максимальный температурный режим сгорания.

к меню ↑

4.3 Вариант № 1. Блочная самодельная конструкция

Неважно, планируете вы установку камина или печи, начинать нужно с подготовки инструмента и закупки материала.

Инструменты и материалы

Из инструмента вам понадобится:

  • Мастерок;
  • Молоток каменщика и желательно иметь резиновую киянку;
  • Шпатель зубчатый с шириной лезвия 100–150 мм;
  • Шпатель обычный металлический с шириной лезвия 50–70 мм;
  • Емкости для замешивания раствора (ведра);
  • Перфоратор;
  • Шуруповерт;
  • Насадка миксерная на электродрель или строительный миксер;
  • Уровень строительный пузырьковый;
  • Гидроуровень;
  • Отвес, рулетка, карандаш или маркер;
  • Шуруповерт;
  • Болгарка;
  • Плиткорез электрический (для кирпичной кладки нужен обязательно).

Без качественного инструмента камин не выстроить.

Без качественного инструмента камин не выстроить.

Материал для монтажа камина

  • Кирпич красный печной М-200;
  • Кирпич облицовочный;
  • Уголок стальной 50×50 мм;
  • Полоса стальная 50×5 мм;
  • Саморезы и широкие шайбы к ним;
  • Дюбеля пластиковые под саморезы;
  • Смесь кладочная термостойкая для печей и каминов;
  • Мастика термостойкая для укладки плитки;
  • Цемент М500 и карьерный песок;
  • Плиты теплоизоляционные 50 мм, желательно фольгированные (суперизол или что-либо подобное);
  • Плита миниритовая (для монтажа в деревянном доме);
  • Керамогранит или напольная керамическая плитка.
  • UD и CD профили под гипсокартон;
  • Лист гипсокартона;
  • 3 декоративных решетки на вентиляционные окна;
  • Герметик термостойкий.

Приступаем к монтажу

Схема установки камина с самодельной платформой выбирается индивидуально по месту, в зависимости от габаритов топки и условий монтажа. Я пошагово расскажу о наиболее простом варианте.

Иллюстрации Рекомендации
table_pic_att14953505850 Основа в капитальном доме.

По сравнению с капитальной кирпичной печью, вес небольшого камина не так велик, поэтому здесь можно обойтись без бетонного армированного фундамента.

Плита перекрытия или стяжка вполне способны выдержать такую конструкцию. Но начинать монтаж камина прямо на голом бетоне не стоит, полы или хотя бы место под камин нужно выложить плиткой, здесь лучше всего подходит керамогранит.

table_pic_att14953505861 Основа в деревянном доме.

Для укладки керамической плитки или керамогранита под камин в деревянном доме нужна прочная термостойкая прослойка.

Мы будем использовать миниритовый лист толщиной от 15 мм. Использовать асбоцементный лист не желательно, так как у него теплопроводность выше, а значит, он будет сильно греться.

Плиту крепим к полу саморезами, четко под дымоходом, на осевой линии. Чтобы легче было ориентироваться, нужно от дымоходного отверстия в потолке опустить отвес, на фото слева он показан стрелочкой.

table_pic_att14953505872 Укладка плитки. Под камин желательно укладывать плитку встык, без швов.

В данном случае плитка кладется не на обычный плиточный клей, а на термостойкую мастику.

По бокам основа делается шире будущего камина минимум на 150 мм, а перед дверцами топки должна быть площадка хотя бы в полметра.

Если камин устанавливается на верхних этажах, то существует ограничение по весу конструкции:

  • Для деревянных перекрытий максимум 120 кг;
  • Для бетонной плиты перекрытия максимум 750 кг.
table_pic_att14953505893 Укладка первого ряда.

Корпус камина мы будем выкладывать из красного печного кирпича М200, хотя в данном случае можно использовать и облицовочный кирпич, он легче, но дороже.

Платформу кладем на цементно-песчаный раствор, а каркас вокруг топки на термостойкую глиняно-шамотную смесь.

Первый ряд платформы делается сплошным.

table_pic_att14953505904 2 ряд.

Начиная со второго ряда, платформа выкладывается в виде литеры «П».

Кроме того, у свода литеры «П» по центру закладывается квадратная кирпичная колонна.

table_pic_att14953505925 3–4 ряды.

Эти 2 ряда выкладываются точно также. Всего же высота платформы будет 4 ряда кирпича.

По правилам металлическую каминную топку нельзя устанавливать ниже 20 см от уровня пола.

table_pic_att14953505936 Выкладка плиты у топки.

Нижняя плита у топки одно из самых заметных мест. Мы ее будем выкладывать из фасонного облицовочного кирпича, но при наличии средств можно заказать плиту из натурального или искусственного камня.

С тыльной стороны перекрытие (арка по центру) из фасонного кирпича поддерживает уголок 50×50 мм. Плюс под это перекрытие уложены еще 2 полосы 50×5 мм.

За пределы платформы наборная плита выступает на четверть кирпича.

table_pic_att14953505947 Укладка боковых свесов.

Ширина боковых свесов определяется индивидуально, если место позволяет, то можно фасонный кирпич класть на полный размер, тогда углы нарезаются под 45º.

В данном случае боковые свесы делались на треть от фасадной платформы, соответственно углы отрезались индивидуально.

Изнутри выкладываем кирпич под установку топки.

table_pic_att14953505958 Установка топки.

Топку мы устанавливали с заходом на фасадную плиту. С тыльной стороны топка опирается на ту самую квадратную колонну, а по обеим сторонам от колонны у нас остаются 2 небольших зазора.

Эти зазоры нужны для того чтобы обеспечить подсос воздуха снизу, они должны быть обязательно.

table_pic_att14953505969 Зазоры. Не старайтесь делать кирпичную «рубашку» для каминной топки слишком объемной.

Обычно от металлической топки до внутренней поверхности кирпичной «рубашки» оставляется не более 200 мм.

table_pic_att149535059810 Тыльная теплоизоляция.

В данном случае мы решили выложить кладку из печного кирпича сзади топки, но этот вариант подходит только для оштукатуренных блочных стен.

Вместо тыльной кирпичной кладки на стене можно закрепить теплоизоляцию толщиной от 50 мм, к примеру, суперизол или фольгироваванную базальтовую вату.

Крепится такой утеплитель на саморезы.

  • Высверливаете в стене отверстие;
  • Вставляете пластиковый дюбель;
  • Надеваете на саморез широкую шайбу и фиксируете лист на стене.
table_pic_att149535059911 Защита. В деревянном доме стену в районе камина нужно будет 2–3 раза обработать антипиреном и когда древесина высохнет обшить стену теплоизоляцией.
table_pic_att149535060112 Кладка короба.

Высота фасадной части топки у нас получилась 7 рядов кирпича. Первые 6 рядов выложены ровно, а в 7 ряду сделан свес 25 мм.

В 8 ряду также выкладывается свес на 25 мм. Это чисто декоративный выступ и он делается по желанию.

table_pic_att149535060213 Кладка фронтона над топкой.

Верхний фронтон мы делали из обычного облицовочного кирпича, технология та же, что и при укладке нижней плиты.

  • С тыльной стороны устанавливаем уголок 50×50 мм;
  • Рядом с уголком кладется полоса 50×5 мм;
  • Укладывается кирпич.

Кирпич пришлось подрезать, так как свод топки мешал кладке.

table_pic_att149535060414 Верхняя плита.

Так как облицовочный кирпич на верхнем фронтоне топки был установлен на ребро, остальная кладка получилась ниже верхнего среза фронтона, поэтому было решено долить недостающее пространство цементно-песчаным раствором.

Для этого мы смонтировали опалубку по периметру кладки короба.

table_pic_att149535060515 Цементно-песчаный раствор под заливку плиты делается обычный 1 часть цемента, на 3 части песка. Вовнутрь плиты мы заложили армирующую сетку.

Кстати, чтобы плита сверху получилась идеально ровной, опалубка монтируется четко по горизонту, а после заливки раствор просто «срезается» широким шпателем.

table_pic_att149535060616 Отделка дымохода.

Монтаж каминного дымохода внутри помещения состоит из 2 частей:

  1. Установка металлической трубы;
  2. Сборка теплоизолированного каркаса вокруг трубы.

На фото слева показано устройство несущей клетки для каркаса. Клетка собирается на основе металлических UD и CD профилей под гипсокартон и скручивается саморезами по металлу (блошками).

Конструкция состоит из двух секторов, в нижнем секторе монтируется обычная стальная труба, а в верхнем уже подключается сэндвич-труба с теплоизоляционной прослойкой.

table_pic_att149535060817 Монтаж утеплителя.

Установка и монтаж короба также выполняется в 2 этапа:

  1. Сначала вырезается и крепится на саморезы наружная обшивка из гипсокартона (ГКЛ);
  2. После этого вырезаются листы утеплителя и приклеиваются на гипсокартон изнутри, клеим на термостойкую мастику.

Все стыки теплоизоляционных листов изнутри нужно проклеить фольгированным скотчем.

С обеих сторон короба прорезаются вентиляционные люки, потом мы их прикроем декоративными решетками.

table_pic_att149535060918 Разделение секторов.

Нижний и верхний сектора дымоходного короба между собой также нужно разделить, сообщаться они не должны никак.

В качестве разделителя мы также используем фольгированную теплоизоляционную плиту для каминов и печей.

Все стыки промазываются термостойким герметикам и проклеиваются фольгированным скотчем.

table_pic_att149535061019 Сборка короба под дымоход. Шаг 1.

Прикрываем нижний сектор теплоизоляцией и монтируем поверх него лист гипсокартона;

table_pic_att149535061120 Шаг 2. Обустраиваем вентиляционное окно по центру верхнего короба и теплоизолируем плоскость вокруг окна;
table_pic_att149535061321 Шаг 3. Крепим верхнюю панель из кипсокартона и вставляем в вентиляционные проемы декоративные решетки.
table_pic_att149535061522 Испытание огнем.

Разжигать топку желательно не раньше чем через 3–4 дня, нужно дать кладочному раствору подсохнуть.

Теперь у нас осталась только декоративная отделка камина с дымоходом:

  • Шпаклевка и оштукатуривание дымоходного короба;
  • Шлифовка и окрашивание верхней бетонной заливки (можно прикрыть бетон деревянной накладкой);
  • Вскрытие лаком кирпичной кладки (лак должен быть термостойким).

к меню ↑

4.4 Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

  • Уровень строительный пузырьковый;
  • Гидроуровень;
  • Отвес, рулетка, карандаш;
  • Шпатель узкий;
  • Шпатель зубчатый (если планируется укладка плитки);
  • Перфоратор;
  • Молоток резиновый.
  • Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

  • Саморезы и широкие шайбы к ним;
  • Дюбеля пластиковые под саморезы;
  • Мастика термостойкая;
  • Герметик термостойкий;
  • Плиты теплоизоляционные фольгированные 50 мм;
  • UD и CD профили под гипсокартон;
  • Лист гипсокартона;
  • 2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации Рекомендации
table_pic_att14953512440 Вход в дымоходный канал.

Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.

table_pic_att14953512451 Основание.

Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.

table_pic_att14953512482 Проверка комплектации.

Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей.

Для этого просто собираем конструкцию на сухую.

table_pic_att14953512503 Регулировка топки по уровню.

В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.

table_pic_att14953512524 Клеим скотч.

Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично.

Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.

table_pic_att14953512545 Наносим мастику.

Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.

table_pic_att14953512576 Установка блоков.

Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место.

Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.

table_pic_att14953512587 Проверка по уровню.

Дальше блоки промазываются мастикой и собираются по номерам.

Пока мастика не застыла, все элементы конструкции проверяются по уровню.

table_pic_att14953512638 Временная фиксация.

Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.

table_pic_att14953512689 Декоративная отделка.

Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера.

В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.

table_pic_att149535127010 Дымоходный короб.

Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

И не забудьте прорезать в дымоходном коробе вентиляционные окна.

к меню ↑

5 Монтаж чугунной топки: поэтапное руководство

Монтажные работы выполняются строго по инструкции. Нельзя пренебрегать правилами техники безопасности, строительными нормами.



к меню ↑

5.1 Шаг 1. Готовим место

Определяется расположение камина. Зависит от размещения дверей, площади комнаты, особенностей крыши. Нужно учитывать вид конструкции, возможность размещения дымоходной системы. Предусматривается обустройство дымохода через стену, крышу.

Размещение

Основание должно быть прочным, ровным. Даже небольшой уклон приведет к снижению эффективности работы агрегата. Нарушится нормальная тяга. Неровности нужно устранить. Используется строительный уровень для контроля ровности основания-постамента.

Маркером, мелом выполняется разметка будущего камина. Точное измерение уклона выполняется строительным уровнем.

Если поверхность стены, к которой будет прилегать каминный агрегат деревянная, выкладывается простенок из кирпича. Кирпичная стена выполняется на одном основании с камином.

При отсутствии навыков работы кирпичной кладки, рекомендуется сразу сделать насухо. Убедившись в правильности, использовать раствор. Недочеты будут видны сразу.

Строительные нормы предполагают обустройство бетонного фундамента. Он должен быть на 15 см больше камина с каждой стороны.

Фундамент

При разметке, проведите контуры под фундамент.

Можно приступать к созданию деревянного опалубка. Углубление фундамента для топки прибора в чугунном исполнении составляет не меньше 0,5 м. На деревянное половое покрытие монтировать конструкцию запрещено. По размеру каминопечи делается углубление. Снимается шар дерева.

Монтаж

Делается бетонный раствор, заливается первый шар фундамента. Надежность достигается использованием армирующей сетки. После высыхания первого шара, заливают второй. Фундамент можно сделать кирпичным. Бетонная стяжка обязательна.

Постамент из кирпича
Постамент из кирпича

Готовый постамент проверяется на ровность строительным уровнем. Ждем полного высыхания.

к меню ↑

5.2 Шаг 2. Устанавливаем постамент под топку

Когда основание готово, приступаем к обустройству постамента — буква «П» из кирпича. Производится кладка четырех рядов.

П-образная форма
П-образная форма

Количество рядов зависит от высоты конструкции камина. 4 — минимальное число порядовок. Возможно увеличение. Соединение кирпичей выполняется цементно-глиняной смесью. Нужной усадки добиваются резиновым молоточком. Ровность каждого кирпичного слоя проверяют строительным уровнем. Уклона не должно быть.

Конструкция
Конструкция

Перемещение воздушных потоков работает так, что теплый воздух будет рваться наружу, перемешиваясь с холодным.

Бока усиливаются металлическими уголками. На них кладут кирпич — основание под топку.

В кирпичах проделываются пазы напильником.

Основа
Основа

Усадка кирпичного материала выполняется на металлические уголки, укрепление — цементной смесью. Горизонтальная ровность проверяется уровнем, вертикальная — отвесом. Конструкцию оставляют хорошо просохнуть.

Зольник
Зольник

Зольник — важная часть камина, способная накапливать золу, пепел. Через дверцу производится чистка.

к меню ↑

5.3 Шаг 3. Заливка фундамента

Площадь фундамента должна быть больше площади камина, поэтому с каждой стороны прибавляют по 30-40 см. Глубина фундамента составляет примерно 50 см, более тонкое основание не выдержит нагрузки. Если пол в доме из досок, по разметке вырезают фрагмент покрытия вместе с лагами. Замешивают цементный раствор, затем небольшое количество выливают на подготовленный участок. Разравнивают, сверху укладывают армирующую сетку и снова заливают раствором.

к меню ↑

5.4 Шаг 4. Монтаж топочной камеры

Можно приступать к монтажу топки из чугуна:

  • поверхность основания обрабатывается огнеупорной мастикой. Монтируется чугунная камера сгорания. Работа выполняется в два лица. Вес прибора большой;

Монтаж чугунной камеры
Монтаж топочной чугунной камеры

  • устройство аккуратно опускается, фиксируется. Не должно достигать задней части камина на 40-50 мм.

к меню ↑

5.5 Шаг 5. Монтаж дымоходного контура

По завершении установки кирпичного основания можно приступать к обустройству дымоходной линии. Особенности, расположение дымохода определяются при создании камина. Лучше воспользоваться первоначальным эскизом;

Устройство дымоходного контура
Конструкция дымоходного контура

Практичностью, простотой монтажа характеризуются двухконтурные сэндвич трубы. В строительном супермаркете приобретаются готовые элементы. На месте собираются воедино. Чем меньше изгибов будет иметь дымоходный контур, тем лучше будет производительность камина;

Сэндич
Сэндич

В процессе организации системы выведения продуктов сгорания, нужно учитывать требования пожарной безопасности. Строительными нормами предполагается высота дымохода не более 5 м, с углом наклона до 45 градусов. Иначе снизится тяга. Дым попадет в комнату.

Основные моменты:

  • перед монтажом общей дымоходной конструкции отдельные заготовки соединяются между собой. Места стыкования заделываются герметиком, иначе дым будет выходить наружу. Произойдет утечка тепла;
  • первый элемент трубопровода одевается на элемент, выходящий из топочной камеры накидным методом. Стыки обрабатываются герметиком;
  • дымовой поток направляется разветвителем;
  • фиксация в вертикальном положении выполняется кронштейнами на внешней стене дома;
  • тройник используется для сбора конденсата;

Крепление кронштейнами
Крепление кронштейнами

  • фиксируют дымоходный контур хомутами. Стягивают, крепят к поверхности стены кронштейнами. Нельзя допускать опирания на топку;
  • для декорации в старинном стиле поверх сэндвич конструкции возводят короб из металлического профиля;
  • обшивка каркаса производится теплоизоляционным стройматериалом фольгированной поверхностью к топке;

Каркас из профиля
Каркас из металлического профиля

  • внешняя обшивка — листы гипсокартона;

Готовый короб
Готовый короб

  • покрытие обрабатывается декоративной штукатуркой.

В каркасе необходимо сделать отверстие для выведения горячего воздуха.

к меню ↑

5.6 Шаг 6. Финишная облицовочная отделка.

После обустройства дымоходной системы, топочной камеры можно приступать к финишной отделке конструкции. Декорирование кирпичом позволит придать устройству привлекательное исполнение, улучшить показатели теплоотдачи. Тепловая энергия будет дольше сохраняться в отопительном контуре, прогревая комнату.

Кирпичная облицовка

Когда невозможно обустроить массивный печной агрегат, делают камеру со стеклянной дверцей. Украсить прибор можно постаментом.

Классическая модель облицовки предполагает использование кирпича и камня натурального происхождения.

Классика
Классика

Декорирование шамотным кирпичом практично. Выдерживает температуру до 1000 градусов выше нуля. Показывает хорошие термостойкие характеристики. По завершении процесса горения дров, материал 2-3 часа отдает тепло помещению.

Облицовка шамотом

В качестве внешнего отделочного материала используются газобетонные блоки. Предварительно внутренняя полость изолируется базальтовой ватой. Повышается термостойкость блоков.

Если не сделать, по газобетонному стройматериалу пойдут трещины. Ухудшатся технические параметры агрегата, вид. Декорируют блоки декоративной штукатуркой, камнем искусственного происхождения.

Печь из газобетона
Каминопечь из газобетонных блоков

Обновить вид можно, выполнив металлический каркас, обшив гирсокартонными листами. Внутренняя полость обрабатывается базальтовым волокном. Повышается огнестойкость. Монтаж прост, не требует больших вложений.

Обшивка гипсокартоном
Обшивка гипсокартоном

Украсить отопительный прибор можно кованой конструкцией. Решетка, созданная под заказ, повысит пожаробезопасность в доме.

Кованый экран
Кованый экран

Конструкции часто стилизуют аксессуарами: кочергой, щипцами, дровницей.

Стилизация
Стилизация

Камин имеет много положительных сторон. Используется как отопительный агрегат, декор помещения. Может полностью изменить вид дома. Создать конструкцию можно по собственному проекту, придерживаясь основных правил монтажа. Главное, делать добросовестно. Не пренебрегать правилами безопасности. Использовать качественный строительный материал.

к меню ↑

5.7 Техническое обслуживание

Эффективность работы камина зависит от правильной эксплуатации и регулярного обслуживания всей системы. Корпус очищают мыльным раствором.

Чистка внутренних стенок жесткой щеткой должна проводиться несколько раз в год. Обязательно следить за чистотой дымохода. Жаростойкие стекла обрабатывают чистящими средствами, предназначенными для этих целей.

Систематические работы по обслуживанию — гарантия долгой службы конструкции.

Источники


  • https://pechi-top.ru/kaminy/kaminnye-topki/
  • https://moscow.kamin.ru/katalog/topki/
  • https://pechi-top.ru/kaminy/kaminnye-oblicovki/
  • https://laminatepol.ru/34433-osobennosti-ustanovki-kaminnoj-topki-svoimi-rukami-poshagovaya-instrukcziya-s-foto.html
  • https://pech-kamin.ru/topki/ustanovka-svoimi-rukami-kaminnoy-topki.html
  • https://pech-kamin.ru/kamin/oblitsovka-kaminnoy-topki.html
  • https://teplospec.com/pechi-kaminy/ustanovka-kaminnoy-topki-oblitsovka-i-montazh-otkrytoy-i-zakrytoy-topki.html
  • https://ochg.ru/kaminy/montazh/kak-ustanovit-kaminnuyu-topku.html
  • https://52-kamin.ru/dymohod/montazh-kamina-s-chugunnoj-topkoj-opisanie-rabot.html
  • https://kachestvolife.club/interer/kamin/samostoyatel-naya-ustanovka-kamina-s-chugunnoy-topkoy-za-vyhodnye-v-dvuh-variantah
  • https://remontpodomy.ru/kommunikaczii/kaminnye-topki-ustanovka-svoimi-rukami-kak-ustanovit-kaminnuyu-topku-svoimi-rukami-poshagovaya-instrukcziya
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
