Установка газового котла в частном доме – требования, правила, нормы

Содержание
  1. Нормативные документы и органы надзора
    1. Для частных домов
    2. Где ставить
    3. Требования к кухням, на которых устанавливается газовый котел
    4. Требования к отдельным помещениям
    5. Как пристраивать котельные
    6. Объединенные кухни
    7. Преимущества и недостатки использования котлов газового типа
  2. Требования к помещению для установки газового котла в частном доме
    1. Актуальные нормы для установки котла на кухне
    2. Правильная организация пристройки под котельную
  3. Где можно, а где нельзя размещать газовый отопительный котел
    1. Требования к месту расположения котла
    2. Требования к дымоходу
    3. Нормы установки по СНиПу
  4. Общие требования к установке газовых приборов
    1. Монтаж газового настенного котла – требования к кухне
    2. Правила установки напольного газового котла
    3. Правила установки настенных газовых котлов в квартире
    4. Правила обустройства кухонного пространства
    5. Нормы предупреждения пожаров
  5. Порядок получения разрешения на установку и подключение к газовой магистрали
    1. Базовая регламентирующая документация для установки котла
    2. Согласование установки газового котла
    3. Разработка проекта установки
    4. Утверждение проекта
    5. Последовательность проведения работ по монтажу газового котла
  6. Требования пожарной безопасности
    1. Требования к дверям и окнам в газовой котельной
    2. Нормы освещенности котельной на газе
    3. Правила энергообеспечения котельного помещения
    4. Нормы по сжиженному и природному газу
  7. Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?
    1. Экологичность котлов с замкнутой камерой сгорания
  8. Выбор газового котла
  9. Положительные и отрицательные стороны размещения котлов на кухне
  10. Как установить газовый котел
    1. Можно ли проводить монтаж оборудования самостоятельно
    2. Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции
    3. Чертежи и схемы установки газового котла
    4. Как спрятать коммуникации
  11. Где расположить?
    1. Открытый монтаж
    2. Скрытая установка
  12. Как вписать газовую колонку в кухонный интерьер

Установка газового котла в частном доме – требования, правила, нормы

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Обратите внимание, что первый запуск также должны производить исключительно сертифицированные специалисты газовой службы, которые поставят в паспорт котла соответствующий штамп: без него производители обычно отказывают в гарантийных обязательствах.

к меню ↑

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

к меню ↑

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

  • при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

к меню ↑

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

  • Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
  • Высота потолка — не менее 2,5 м.
  • Наличие вентиляции:
    • вытяжка производительностью не менее трехкратного объема помещения;
    • приток такой же, плюс воздух на горение.
  • Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
  • В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2.
    Организация отведения продуктов горения в напольном газовом котле
    Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

к меню ↑

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

  • Высота потолков — не менее 2,5 м;
  • Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания
Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

к меню ↑

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

  • Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
  • Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
  • Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.
    Пристройка должна строится на несвязном фундаменте
    Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

к меню ↑

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей
Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

к меню ↑

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

  • длительный срок эксплуатации;
  • высокая надежность котлов данного типа;
  • возможность использования для обогрева помещений, характеризующихся значительной площадью;
  • достаточно высокий КПД;
  • возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
  • простота эксплуатации, управления и технического обслуживания;
  • доступность и невысокая цена используемого энергоносителя – газа;
  • достаточно невысокая стоимость оборудования.

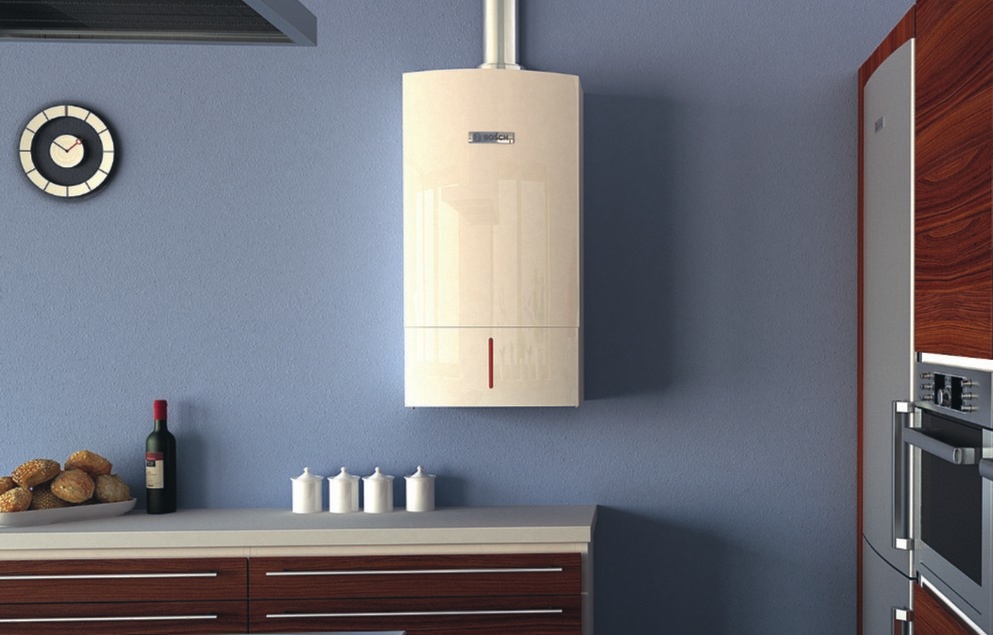

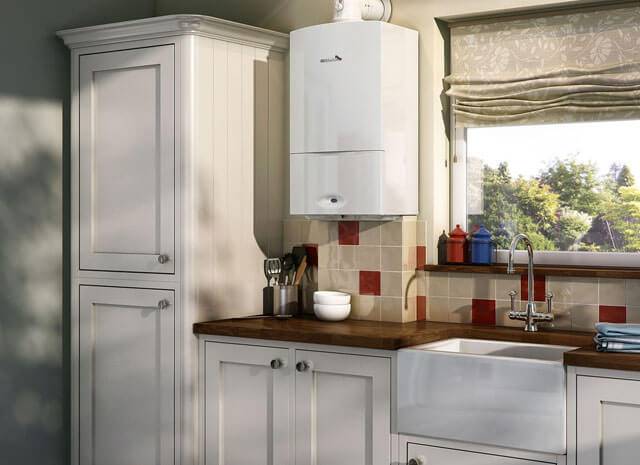

Современная компактная модель газового настенного котла в интерьере кухни
Современная компактная модель газового настенного котла в интерьере кухниАвтоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций
Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

  • Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
  • Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
  • Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
  • Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты
Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

к меню ↑

Требования к помещению для установки газового котла в частном доме

Требования к помещению

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Помимо требований к помещению, для установки газового котла одновременно должны быть соблюдены нормативы места расположения (описанные ниже), параметры дымохода. Энергозависимые настенные и напольные модели должны быть надежно заземлены (точечно или подключены к контуру заземления дома).

к меню ↑

Актуальные нормы для установки котла на кухне

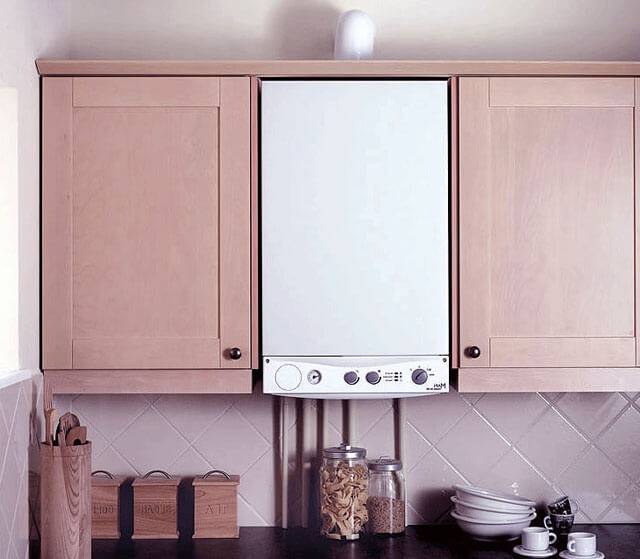

Газовый котел на кухне в шкафу

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).
к меню ↑

Правильная организация пристройки под котельную

Пристройка к частному дому под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).
к меню ↑

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

  • на первом этаже;
  • в цокольном этаже;
  • в подвале дома;
  • на чердаке.

Что касается коридора, прихожей, веранды и других подобных помещений: они в более, чем в 90% случаев не соответствуют требованиям СНиП 42-01 и МДС 41.2-2000, а также указанным в инструкции по монтажу требованиям производителей к расстоянию от котла до ближайших объектов, позволяющему производить техническое обслуживание.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

к меню ↑

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

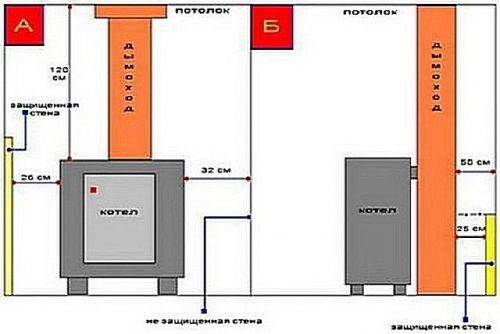

Минимальные размеры и расстояния
Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

  • зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
  • свободное пространство в 1 метр перед лицевой панелью котла;
  • свободное пространство в 80-150 см слева и справа от котла;
  • расстояние в не менее, чем 150 см до потолка;
  • деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
  • стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Как напольные, так и настенные модели крепятся на монтажные комплекты, поставляющиеся в заводской комплектации котла. Специальных требований к креплению нет, как правило, производитель уже рассчитал минимально необходимую конструкцию и ее прочность, поэтому достаточно использовать заводское крепление.

к меню ↑

Требования к дымоходу

Требования к коаксиальному дымоходу

В строительных нормах и правилах также указаны и требования к дымоходу:

  • сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
  • материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
  • газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
  • на все протяжение дымохода допускается не более 3 колен;
  • между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
  • высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

Высота дымохода

к меню ↑

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.

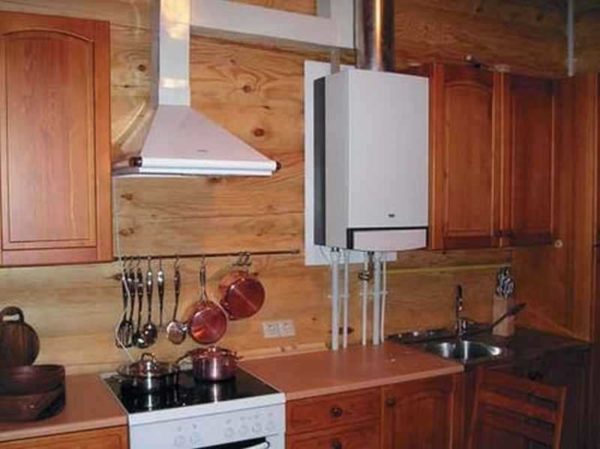

  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки
На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

к меню ↑

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Требования к помещению для установки газового котла

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

к меню ↑

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Требования для установки газового котла на кухне
Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

к меню ↑

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме
Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

к меню ↑

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

к меню ↑

Правила обустройства кухонного пространства

Установка и последующая эксплуатация газового водонагревательного оборудования допускается в кухнях с высотой потолков не ниже предела в 2,0 м, обозначенного в строительных нормативах. Если высота помещения сокращена за счет устройства подвесного/натяжного потолка, его демонтируют или переходят на электрический тип подготовки горячей воды.

Если кроме газового котла на кухне будет еще и газовая плита, наименьшая высота потолка должна быть 2,2 м. Таким же должно быть расстояние от плоскости пола до потолка в зоне установки котла, если в кухне потолок сооружен с уклоном.

Высота потолков в помещении с установленными в нем газовыми котлами должна быть не менее 2,2 м. Если под потолком проложены трубы или устроена подвесная потолочная конструкция, то общая высота отсчитывается от их нижней кромкиЕсли газовый котел установлен в помещении с наклонными потолками, то располагать его необходимо в той точке, в которой высота до потолка будет 2,2 м и болееВысота до верхней конструкции минимум 2,2 м должна быть в случае, если газовый котел ставят под лестницейЕсли из-за навесной/натяжной потолочной конструкции высота потолка сокращается, придется отказаться или от газового котла, или от потолочной конструкцииПомещение с газовыми котламиГазовая колонка в мансардном помещенииНапольный газовый агрегат подлестницейУстановка навесного потолка

Монтаж газового котла может производиться в помещениях:

  • объемом 7,5 м³, если предстоит эксплуатировать только один агрегат;
  • объемом 13,5 м³, если в подготовке теплоносителя и нагреве воды будут задействованы два теплогенератора.

Кубатура кухонь, оборудованных и котлами, и газовыми плитами, подсчитывается как сумма 6,3м³ плюс 8, 12 или 15 м³ в зависимости от числа конфорок (2, 3 или 4 штуки).

Настенные газовые колонки навешивают на крюки, вмонтированные заранее в стену. По бокам и с фронтальной стороны прибора должно оставаться свободное место, требующегося для регулярного осмотра, проведения планового и внепланового обслуживания

Помещение для расположения газового оборудования любого типа должно иметь собственный источник естественного света, т.е. окно. У окна обязательно должна быть свободно открывающаяся форточка. Она необходима для вентилирования с естественным побуждением движения воздушной массы.

Помещение, в котором устанавливается газовый водонагревательный аппарат, должно иметь собственный источник естественного освещения, снабженный фрамугой. Должна быть дверь, отделяющая кухню/котельную от зоны проживания, и вентиляционный зазор или решетка в ее полотне

Непременно должна быть дверь, ограничивающая кухонное пространство. Однако она не должна препятствовать движению воздушного потока.

Поэтому в нижней части полотна необходимо предусмотреть вентиляционную решетку или оставить зазор между дверным полотном и полом. Общая площадь вентиляционного зазора не менее 0,2 м².

Если между плоскостью пола и дверным полотном нет вентиляционного зазора, необходимо предусмотреть наличие вентиляционной решетки

В кухнях с газовым водонагревающим агрегатом, особенно оснащенным атмосферными газовыми горелками, может быть только естественное вентилирование. Принудительные варианты с механической стимуляцией и подмесом нагретого воздуха допустимы только в северных регионах.

к меню ↑

Нормы предупреждения пожаров

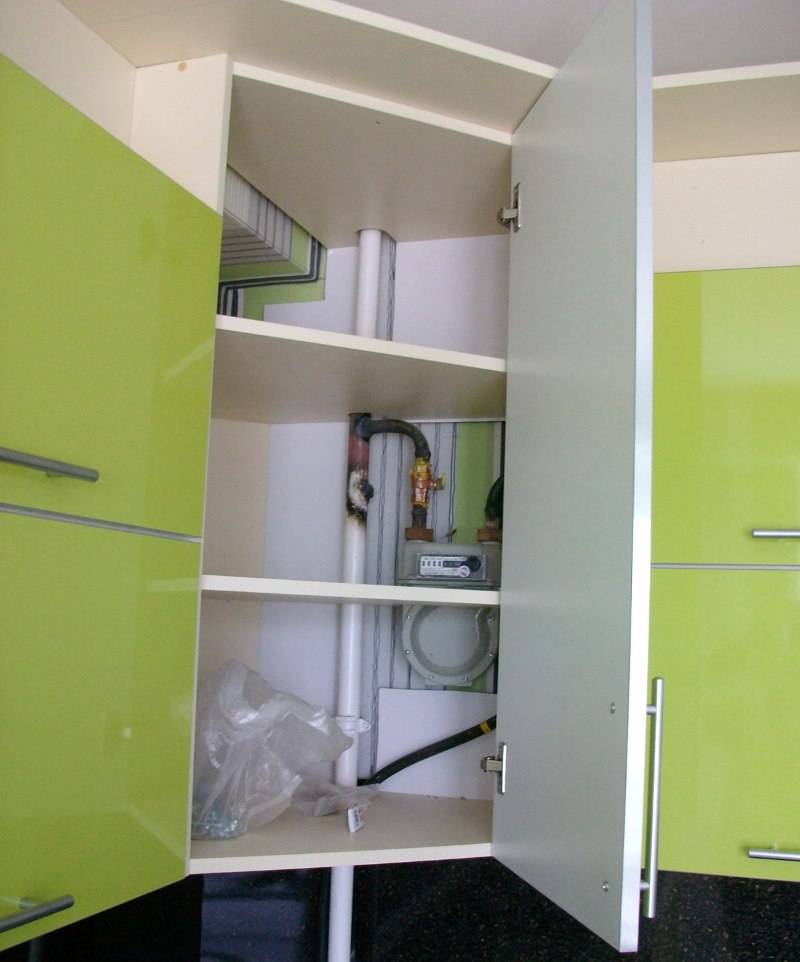

Прежде чем решить, как и чем лучше закрыть установленный на кухне газовый котел, разберем правила исключения случайного возгорания смежных или рядом расположенных поверхностей и конструкций.

Чтобы предупредить и предотвратить опасность, нужно:

  • Обеспечить отступ в 2 см от стенок проточного настенного котла до всех расположенных рядом поверхностей по периметру.
  • Создать отступ от напольного котла и емкостного водонагревателя до поверхностей в 10 см.
  • Защитить стены строения из возгораемого материала штукатуркой или облицовкой из негорючих/трудновозгораемых типов отделки. В этом случае между котлом и стеной должно быть не менее 3 см.

При использовании кафеля в отделке стен допускается сокращать отступ от стен при расположении напольного оборудования. Газовую колонку можно вешать на отделанную плиткой стену вплотную.

Галерея изображенийФото из Прямой контакт газового оборудования с возгораемыми и слабогорючими материалами настрого запрещен. Это нужно учесть при выборе варианта маскировки для газового агрегатаКорпус газового котла должен непрерывно "омываться" потоками воздуха. Поэтому вокруг расположенного в шкафу или нише аппарата необходимо оставить отступы со всех сторонДля формирования непрерывных конвективных потоков воздуха нужно оставить зазор внизу шкафа или установить вентиляционную решеткуЕсли в качестве маскировочной конструкции для газового котла выбран готовый мебельный модуль, его заднюю стенку надо удалить полностью или вырезать отверстие, отступив по 7-10 см по периметруИзоляция смежной стеныВентиляционные отступы для охлаждения корпусаВентиляционный зазор в нижней части дверкиМодернизация мебельного модуля

Функцию изоляции возгораемых стен с успехом выполнит кровельная жесть по асбестовому листу толщиной не менее 3 мм. Аналогичный тандем из жести с асбестом укладывается на пол перед установкой напольной модели. Защитная отделка должна быть больше абриса изолируемого оборудования минимум на 10 см.

Все перечисленные виды зазоров и отступов необходимы для непрерывного охлаждения водонагревательного оборудования.

к меню ↑

Порядок получения разрешения на установку и подключение к газовой магистрали

  1. Направляемся в местную газораспределительную организацию (Горгаз, Облгаз, Районгаз и т.д.), заполняем и подаем там заявление на установку газового котла. Из документов необходимо иметь с собой паспорт и любые свидетельства собственности на дом. В среднем спустя неделю должны выдать технические условия (ТУ) – это и есть разрешение на установку котла.
  2. В местной ЖКХ или органах пожарного надзора узнаем контакты организации, занимающейся проверкой дымоходов и вентиляционных каналов, приглашаем специалистов для осмотра. Если дымоход соответствует всем требованиям, специалисты выдадут заключение о надлежащем состоянии дымохода, в противном случае – перечень необходимых изменений. На практике данный пунк обязательный не во всех регионах и часто газовщики принимают котел без него, подробности всегда можно узнать в газовой службе.
  3. После получения ТУ можно заказывать проект в любом из сертифицированных бюро или в том же «Горгазе». Помимо ТУ, для составления нужны точные данные о моделях газового котла и счетчика. Покупать их на данном этапе не обязательно, но определиться с моделью нужно наверняка, поскольку внесение изменений в уже готовый проект невозможно.
  4. Со всеми имеющимися на данном этапе документами (ТУ, проектом, заключением о состоянии дымохода) направляемся в «Горгаз», где согласовываем проект и заключаем договор на обслуживание газового котлоагрегата. Теперь можно самостоятельно или с помощью газовой службы приступать к монтажу котла.
  5. После завершения монтажа остается пригласить газовую службу для приема выполненных работ, подключения котла к газовой магистрали, проведения пуско-наладочных работ.

Оформление газового котла – довольно длительный бюрократический процесс, длящийся в среднем 2-3 месяца. Начинать оформление рекомендуется в апреле-июле.

к меню ↑

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

к меню ↑

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

к меню ↑

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

к меню ↑

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

  • Техпаспорт газового котла.
  • Инструкция по его эксплуатации.
  • Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
  • Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

к меню ↑

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

  • В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
  • Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
  • Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
  • Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

  • От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
  • От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

  • Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

  • Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
  • Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
  • Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
  • Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
  • Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
  • Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

к меню ↑

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
    Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
  • Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
  • Двери должны открываться наружу.
  • В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
  • Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
  • Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
    Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.проверка здания на соответствие требованиям

к меню ↑

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
  • Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

к меню ↑

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

к меню ↑

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
  • Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
  • Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

к меню ↑

Нормы по сжиженному и природному газу

Различные модели бытовых отопительных котлов могут работать на метане и смеси пропана с бутаном. В обоих случаях требования к минимальному объему котельной для газового котла, а также иным параметрам помещения идентичны. Однако есть один нюанс в вопросе вентиляции.

Естественная вытяжка в кухне
Метан легче воздуха и при утечке поднимается к потолку, а пропан-бутан тяжелее и опускается к полу или в подвал/погреб

Если в котельной или кухне в планах размещать оборудование на магистральном метановом топливе, то отверстия естественной вентиляции в помещении должны располагаться под потолком. При этом отступ их от потолочного перекрытия не должен превышать 20 см.

Если газовый прибор будет работать от газгольдера или баллона, то помещение в обязательном порядке должно иметь вентиляционные отдушины на высоте 10–15 см над полом.

Естественная вентиляция должна быть устроена так, чтобы при затухании котла или иной утечке газа последний уходил на улицу. Скопление метана либо пропана в помещении – это прямой путь к взрыву и пожару.

к меню ↑

Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?

В вашей статье http://strmnt.com/montazh-i-ustanovka-gazovyx-kotlov-trebovaniya-i-pravila.html есть фраза «Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно». Подскажите, пожалуйста, СНиП и ГОСТ, в котором можно найти данную информацию. Если можно, конкретный пункт. Спасибо.

В современных системах отопления, использующих в качестве топлива газ, как известно, используются два типа котлов: с открытой или закрытой камерами сгорания. Причем, к помещениям для монтажа котлов с замкнутой камерой сгорания предъявляются менее жесткие требования, чем к оборудованию первого типа.

к меню ↑

Экологичность котлов с замкнутой камерой сгорания

В котлах с открытой камерой сгорания для обеспечения процесса горения используется воздух помещения, в котором оборудование установлено, а продукты сгорания выводятся естественным образом через общий для здания дымоход. Котлы этого типа устанавливаются в отдельном помещении с окном и вытяжным вентиляционным каналом, что позволяет обеспечить приток свежего воздуха и эффективно выводить отработанные токсичные газы.

Котел с закрытой камерой сгорания – это герметичный агрегат, в который необходимый для сгорания газа воздух поступает прямо с улицы по собственному воздуховоду. Продукты сгорания также выводятся по индивидуальному дымоходу, не попадая ни в общедомовой дымоход и не соприкасаясь с воздухом помещения.
Действующие требования к помещению для установки газовых котлов

Благодаря высоким экологическим показателям не только допускается установка оборудования этого типа в как в котельных, так и в любых других помещениях, даже жилых и без окон, но оно также рекомендовано как базовое при создании индивидуальных отопительных систем даже в многоквартирных домах.

к меню ↑

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Установка газового котла в частном доме – требования, правила, нормы

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

  • однопозиционными;
  • двухпозиционными;
  • модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

Установка газового котла в частном доме – требования, правила, нормы

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

к меню ↑

Положительные и отрицательные стороны размещения котлов на кухне

Сегодня газовые котлы являются самым востребованным отопительным оборудованием во всех областях экономики, где имеется подвод магистрального газопровода. Современные газовые котлоагрегаты имеют высокие производственные характеристики и инновационную систему автоматики регулирования и защиты.

Установка газового котла в частном доме – требования, правила, нормы

Это дает им возможность работать оборудованию систем теплоснабжения зданий в автоматическом режиме весь отопительный сезон, а в летнее время подогревать воду ГВС. Котельное оборудование очень компактно и может комфортно разместится даже в маленьком помещении.

Многие собственники используют для этого кухонную стенку. Перед тем как закрыть в шкафу в кухне частного дома такой газовый котел, потребуется учесть не только дизайнерские пожелания владельца, но и выдержать требования пожарной безопасности.

Преимущество обустройства кухни с котлом:

  • продолжительный период использования;
  • очень высокая производственная надежность агрегатов подобного типа;
  • способность применения для обогрева помещений, большой площади;
  • одни из самых высоких КПД среди отопительных устройств от 89-92 %;
  • широкий ассортимент моделей, как европейского, так и отечественного производства, с широкими конструктивными и функциональными возможностями;
  • лёгкость в эксплуатации, настройки и управления температурными режимами;
  • низкие цены на энергоносители, обеспечивают низкую себестоимость единицы выработанной тепловой энергии;
  • сравнительно невысокая стоимость котельного основного и вспомогательного оборудования.

Тем не менее, у такого газового оборудования существуют и недостатки:

  1. Работать подобное отопительное устройство способно, только если дом имеет подключение к магистральному газопроводу.
  2. Монтировать в кухне газовый котел допустимо, если имеется соответствующее разрешение от надзорного ведомства и МЧС.
  3. Низкие параметры газа в магистральной сети приводят к резкому снижению эффективности функционированию котла и его частым поломкам, в особенности для западных модификаций. В связи, с чем при покупке котлов из стран ЕС нужно обращать внимание на допустимость работы в российской газовой сети.
  4. Сложный монтаж и установка котла на кухне, а также его наладка требуют участие сервисных служб.
к меню ↑

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

  1. Необходимо подписать контракт на индивидуальную поставку газа для застройщика
  2. Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
  3. Все работы по установке газового оборудования должны проводиться специалистами.
  4. После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
  5. Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
  6. Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
  7. В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната — в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

к меню ↑

Можно ли проводить монтаж оборудования самостоятельно

Если коротко, то монтаж газового котла в частном доме может быть проведен любым лицом, но ввод оборудования в эксплуатацию – приемку и испытание должны проводить специалисты из газовой службы, подключение газового котла в частном доме и эксплуатация его без их разрешения невозможно.

Надежней всего поручить установку газового оборудования квалифицированным представителям специализированной организации. Только они смогут произвести нужные работы грамотно, в соответствии с требованиями СНиП, и обеспечат безопасную эксплуатацию оборудования. Кроме того, грамотный специалист всегда работает по договору подряда, в котором указано кто, когда и какие проводил работы.

к меню ↑

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

В перечне требований, относящихся к кухонным помещениям, в которых используется газовый котел, однозначно сказано, что окна, которые устанавливаются в таких помещениях, должны в обязательном порядке оснащаться форточками. Таким образом, согласно данному требованию, если в кухонном помещении установлены металлопластиковые окна, в которых форточки отсутствуют, то это является нарушением норм безопасности. Между тем, в подавляющем большинстве случаев, на подобное нарушение требований представители газовых служб не обращают внимания.

Необходимость в наличии форточки в окнах кухонного помещения, оснащенного газовым котлом, как и конвекционного отверстия в дверном полотне, объясняется тем, что воздух в таком помещении должен постоянно циркулировать, чтобы в нем не создавалась высокая концентрация опасных для жизни человека летучих веществ.

Вентиляция кухни должна обеспечивать приток и отток воздуха
Вентиляция кухни должна обеспечивать приток и отток воздуха

В том случае, если газовый котел будет монтироваться во внутренней части кухонного шкафа, то следует особенно тщательно следить за тем, чтобы такое оборудование располагалось на пути движения воздушных потоков в кухонном помещении. Кроме этого, при таком варианте размещения газового котла, необходимо предусмотреть наличие конвекционных отверстий и в дверцах самого кухонного шкафа, в котором будет располагаться отопительное оборудование.

При эксплуатации внутри кухонного помещения отопительного газового котла любого типа, воздух в таком помещении сжигается в любом случае, что и объясняет требования, согласно которым в кухнях с газовым отопительным оборудованием в обязательном порядке должна быть установлена вентиляционная система.

Вентиляция этого котла обеспечивается отсутствием нижней панели шкафчика и его решетчатой дверцей
Вентиляция этого котла обеспечивается отсутствием нижней панели шкафчика и его решетчатой дверцей

Кроме самого факта наличия такой системы в кухонном помещении с газовым котлом, к правилам выполнения ее монтажа также предъявляются определенные требования.

  • Вытяжку, которая будет обслуживать газовый котел, нельзя подключать к кухонному вытяжному воздуховоду, для нее необходимо смонтировать отдельный канал.
  • Диаметр вентиляционного канала, к которому будет подключаться вытяжка газового котла, должен быть рассчитан с учетом производительности работы отопительного оборудования.
  • В помещении, в котором будут эксплуатироваться газовый котел и вытяжная вентиляционная система для его обслуживания, должен обеспечиваться определенный воздухообмен, конкретная величина которого оговаривается требованиями СНиПа 31-01 от 2003 года. Согласно требованиям данного нормативного документа, при эксплуатации газовых котлов с атмосферными горелками в расчет принимается двойной воздухообмен, а при использовании оборудования с закрытой камерой сгорания – одинарный.

Видео: требования к естественной вентиляции при установке газового котла на кухне.

к меню ↑

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

  1. Общая схема установки газового котла с системой ГВС.
  2. схема установки газового котла

  3. Схема обвязки двухконтурного газового котла.
  4. схема обвязки газового котла

  5. Схема обвязки котла в открытой системе.
  6. чертеж обвязка газового котла

  7. Конструкция дымохода.
  8. схема конструкции дымохода газового котла

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

установка настенного газового котла

  1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
  2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
  3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
  4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
  5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
  6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
  7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

схема установки напольного газового котла

  1. Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
  2. Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
  3. Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
  4. Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
  5. Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
  6. С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Установка газового котла в частном доме – требования, правила, нормы

к меню ↑

Как спрятать коммуникации

Дизайн кухни с газовым котлом подразумевает не только маскировку самой колонки, но и трубки, шланга и дымохода. При ремонтных работах ни в коем случае нельзя замуровывать их в стены. Все части газового котла должны быть легкодоступными и находится под рукой. Коммуникации достаточно задекорировать в нужные тона. Прячутся в специальные короба и профили с дверцами, которые при желании легко открываются. Если кухонный интерьер делается в стиле хай-тек, то все коммуникации можно оставить открытыми и на виду. Достаточно только подкрасить некоторые в нужные цвета.

Установка газового котла в частном доме – требования, правила, нормы

Трубы и газовый счетчик внутри кухонного модуля

Трубы на этой кухне удачно вписаны в лофт интерьер, а колонка просто закрыта декоративной панелью

к меню ↑

Где расположить?

Как же расположить отопительный агрегат, чтобы дизайн интерьера кухни не пострадал? Чаще всего, используются следующие варианты:

  • котел размещают между шкафчиками, подобрав модель, дизайн крышки которой гармонирует с отделкой кухонного гарнитура;
  • агрегат встраивают в гарнитур, то есть размещают в одном из шкафчиков.

Вариант расположения газового котла в доме

Совет! Чтобы создать гармоничный интерьер на кухне, лучше всего заказать изготовление мебели по своим размерам, так как купить готовый гарнитур, который подошел бы для размещения в одном из шкафчиков котла, вряд ли получится.

к меню ↑

Открытый монтаж

Чтобы интерьер с газовым котлом смотрелся гармонично, нужно заранее продумать дизайн. При выборе места учитывают особенности обстановки. Если планируется открытый монтаж, то агрегат располагают в углу над мойкой либо между шкафчиками.

Нужно будет проследить, чтоб между стенками отопительной установки и соседними предметами мебели оставался зазор. А стенки шкафчиков, которые ближе всего располагаются к котлу, рекомендуется либо покрасить специальной термостойкой эмалью, либо имели другое покрытие, устойчивое к воздействию высоких температур.

Красивый вариант монтажа газового котла на кухне

Выбирая место установки, обязательно нужно учитывать возможности прокладки дымохода. Так, если это коаксиальный дымоход, то агрегат необходимо монтировать у наружной стены, чтобы через нее можно было вывести трубу.

При выборе места монтажа нельзя не учитывать и необходимость подведения к котлу газопроводных и водопроводных труб. Сами трубы впоследствии можно будет скрыть путем устройства короба из гипсокартона со съемной передней крышкой. Встраивать коммуникации в стенку категорически запрещено.

к меню ↑

Скрытая установка

Если хозяева считают, что дизайн крышки отопительной установки не вписывается в интерьер кухни, то можно встроить агрегат в навесные шкафчики. При этом шкафчик, с установленным внутри котлом не будет отличаться от других предметов обстановки кухни.

Скрытый монтаж газового котла на кухне

Разумеется, при скрытой установке котла нужно внимательно отнестись к соблюдению правил безопасности. Шкафчики, лучше всего, изготавливать на заказ, так как важно, чтобы после установки котла между стенками агрегата и стенками мебели оставался зазор для естественной вентиляции. По возможности, стоит сделать шкафчик без боковых стенок, а верхнюю крышку сделать с отверстиями для вентиляции.

Кроме того, шкафчик, в который будет устанавливаться агрегат, должен быть лишен задней стенки, так как установка крепится на стене. А вот фасадная стенка и дверцы шкафчика изготавливаются и оформляются точно так же, как и остальные предметы гарнитура, поэтому с первого взгляда нельзя будет определить, где установлен котел (при условии, что и коммуникации будут скрыты в коробах).

Итак, при сооружении автономной системы отопления в жилом доме, выгоднее всего расположить газовый котел на кухне. Этот агрегат можно установить открыто, так как современные модели выглядят привлекательно и интерьер комнаты не пострадает. Но можно установить агрегат и внутри шкафчика кухонного гарнитура, разумеется, позаботившись о безопасности.

к меню ↑

Как вписать газовую колонку в кухонный интерьер

Декорируется оборудование в специальный шкаф, которое можно заказать в мебельной фирме и там сделают по индивидуальным эскизам или смонтировать самостоятельно.

Механизм изготовления маскирующего шкафа своими руками:

  1. Снимаются размеры с отопительного агрегата, и рисуется предварительный эскиз будущей мебельной конструкции.
  2. Дверцы заказать в фирме по изготовлению кухонных модулей, лучше выбрать с ажурным рисунком, так обеспечится дополнительная вентиляция.
  3. Эскиз будущего изделия можно нанести на стены и агрегат, провести направляющие линии, по которым будет крепиться шкаф.
  4. Для сборки основания необходимо купить листы профиля, взять шуруповерт и саморезы.
  5. Выходящие трубы из колонки, прячутся в металлическую коробку.
  6. Смонтированный профиль, обшивается гипсокартоном и прикрепляются дверцы.
  7. Обрабатывают грунтовкой поверхность и после высыхания красят в необходимый цвет.


Вверх
Вверх
