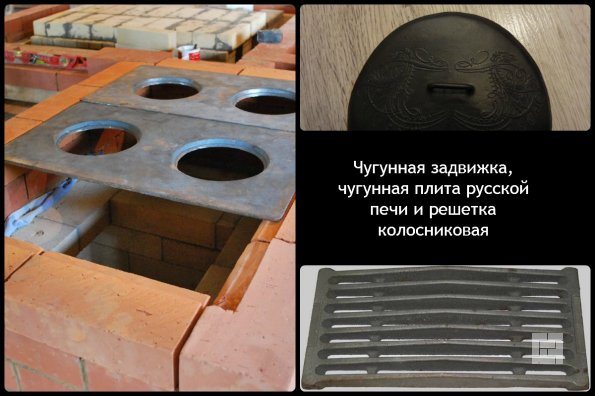

1 Характеристика современных чугунных плит для печей

Чугунные плиты, они же варочные настилы, монтируются непосредственно на верхнюю горизонтальную поверхность печи. Чугунная плита обладает инерционной теплоотдачей.

Когда в печи горит топливо (дрова, уголь, торф), чугунная плита хорошо раскаляется и потом долго остается горячей, отдавая тепло. Когда чугун нагрелся, его можно использовать в качестве варочной панели.

Современные чугунные плиты для установки на печь имеют ряд характеристик, выгодно отличающих их от других подобных вариантов.

  • Чугун, используемый для литья плиты, обладает повышенной прочностью.
  • За счет того, что в состав материала входит также ряд химических веществ, улучшаются физические характеристики изделия.
  • На протяжении всего срока службы чугун не деформируется, не трескается и хорошо переносит высокие температуры.
  • Чугунная плита устойчива к перепадам температур, сохраняя свой внешний вид и изначальные эксплуатационные свойства.
  • Плиты для установки на печь не подвержены коррозии.

В целом, все чугунные плиты для печей делятся на две группы: сборные и цельные. И в том, и в другом случае, изделие может служить в качестве теплопроводника, равномерно прогревающего воздух в комнате, и в качестве конфорки для приготовления пищи.

Сборная чугунная плита представляет собой панель с установленными на нее кольцами, которые входят друг в друга. Регулируя количество колец и их диаметр, вы можете подобрать оптимальный вариант, в зависимости от того, на какой посуде вы готовите.

У такого варианта есть одно важное преимущество – тепловые зазоры, которые позволяют плите прогреваться равномерно, не деформируясь под воздействием высоких температур.

Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно.

Если при выборе плиты для печи вам на глаза попалась модель с литым орнаментом или узором, приглядитесь к такому варианту внимательнее. За счет узоров теплоотдача плиты возрастает, что положительно сказывается на ее функциональности.

к меню ↑

2 Кухонная плита с духовкой

Кухонная плита с духовкой имеет размеры, мм: 1290x640x560 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).
Для кладки кухонной плиты с духовкой необходимы следующие материалы:

  • кирпич красный — 140 шт.;
  • глина красная — 60 кг;
  • песок — 50 кг;
  • колосниковая решетка — 26×25 см;
  • дверка топочная — 25×21 см;
  • дверка поддувальная — 14×25 см;
  • прочистные дверки 130×140 мм — 2 шт.;
  • чугунная плита из пяти составных плит размером 53×18 см с двумя конфорками;
  • задвижка дымовая — 130×130 мм;
  • духовой шкаф — 45x31x28 см;
  • обвязка плиты (уголок 30x30x4 мм) — 4 м;
  • предтопочный лист из кровельной стали — 500×700 мм;
  • лист из кровельной стали под плиту — 1290×640 мм;
  • войлок строительный — 1,2 кг;
  • металлический ящик для сбора золы в зольниковой камере — 350x230x100 мм.

Один печник может сложить эту печь в течение 3—4 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 2 ч. Теплоотдача плиты при двухразовом приготовлении пищи составляет около 0,8 кВт (770 ккал/ч). На рисунке ниже изображены общий вид, продольный и поперечные разрезы кухонной плиты с духовкой. Далее будут приведены рисунки-порядовки каждого ряда. Кладка кухонной плиты с духовкой также не представляет трудностей и похожа на кладку простой кухонной плиты, но здесь приходится устанавливать духовой шкаф и прочистные дверки.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кухонная плита с духовкой: а — общий вид; б — разрезы А—А, Б—Б (вертикальные разрезы), В—В, Г—Г (горизонтальные разрезы). Обозначения: 1 — зольниковая камера; 2 — колосниковая решетка; 3 — топливник; 4 — чугунная плита; 5 — духовка; 6 — дымовая задвижка; 7 — топочная дверка; 8 — поддувальная дверка; 9 — прочистные отверстия.

При кладке плиты на самостоятельном фундаменте перед началом работ выравнивают его верх слоем глинопесчаного раствора.

При установке плиты на полу перед началом кладки первого ряда необходимо провести те же работы, что и при кладке простой кухонной плиты.

Кладку первого рядапроизводят из отборного целого кирпича, строго придерживаясь при этом правила перевязки швов. Длина кухонной плиты должна соответствовать длине пяти кирпичей, ширина — длине 2,5 кирпича. С помощью шнура проверяют равенство диагоналей.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

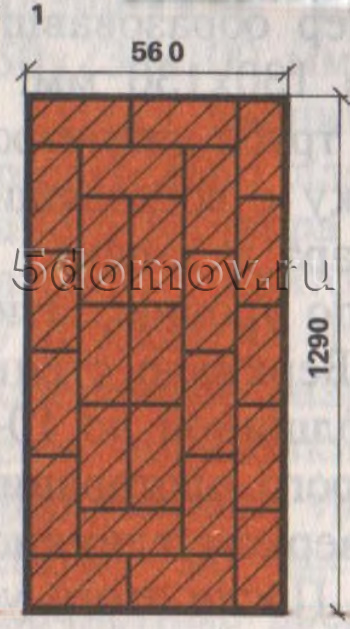

Кладка первого ряда кухонной плиты с духовкой

Второй рядвыкладывают, строго следуя порядовке. Здесь оставляют зольниковую камеру размером 380×250 мм, устанавливают и крепят поддувальную дверку, на задней стенке оставляют прочистные отверстия (ширина отверстий должна равняться ширине кирпича, т.е. 12 см). При возможности устанавливают прочистные дверки размером 130×140 мм. У крайнего от зольниковой камеры прочистного отверстия укладывают кирпич на ребро, как показано на порядовке кладки. Для лучшего крепления духовки в середине места ее установки кладут половинку кирпича на ребро.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка второго ряда плиты

Третий ряд похож на предыдущий, только следует соблюдать правило перевязки швов.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка третьего ряда плиты

Четвертый ряд перекрывает поддувальную и прочистные дверки. После окончания кладки четвертого ряда на тонком слое глинопесчаного раствора на заранее отмеченном месте устанавливают духовку. После этого устанавливают колосниковую решетку. Этим же рядом установленным на ребро кирпичом перекрывают дымоход в дымовую трубу.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка четвёртого ряда плиты с духовкой

Во время кладки пятого ряда устанавливают и крепят топочную дверку, кирпич перед установкой за колосниковую решетку стесывают для того, чтобы топливо в процессе горения постепенно скатывалось на колосниковую решетку.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка пятого ряда плиты

Шестой ряд похож на пятый.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка шестого ряда плиты

Седьмой ряд выкладывают по порядовке. Образовавшийся канал дымовой трубы с передней стороны закладывают с помощью трех кирпичей, вследствие чего внутренний размер образовавшегося канала под дымовой трубой будет равняться 130×130 мм. В изображении этого ряда у духовки видна пароотводная труба диаметром 10 мм и длиной 160 мм, которая соединяет духовку с восходящим каналом. Эта труба предусмотрена для удаления пара и запаха.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка седьмого ряда плиты с духовкой. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Восьмой ряд выполняют строго горизонтально по уровню. Этим рядом перекрывают духовку и топочную дверку. Верхнюю стенку духовки обмазывают слоем глиняного раствора толщиной до 10—
15 мм, который будет защищать духовку от быстрого прогорания.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Кладка восьмого ряда кирпичной печи (до установки чугунной плиты)

При этом необходимо, чтобы расстояние между верхом глиняной обмазки и чугунной плитой было не менее 70 мм. После этого устанавливают на тонком слое глинопесчаного раствора чугунную плиту и обмуровку из угловой стали.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

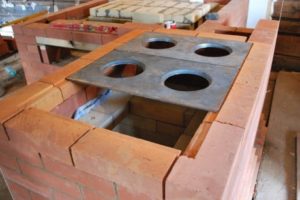

Восьмой ряд кирпичной печи (после установки чугунной плиты)

После кладки девятого ряда остается только кладка вертикального канала. Девятый ряд кладут согласно изображению ниже.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Девятой ряд печи

После кладки десятого ряда устанавливают дымовую задвижку.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Десятый ряд печи

Кладкой одиннадцатого ряда начинают дымовую трубу. Дальнейшая кладка трубы не представляет трудностей.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой

Заключительный ряд печи (не учитывается кладка дымовой трубы)

Кухонная плита с духовкой работает так. Из топливника дымовые газы направляются под чугунную плиту, откуда они, обогревая духовку сзади с обеих сторон, опускаются под духовку и направляются к отверстию под дымовой трубой. Поднимаясь по вертикальному каналу, они через дымовую задвижку попадают в дымовую трубу и удаляются в атмосферу.

к меню ↑

3 Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А—А и вертикальный разрез по Б—Б плиты.

Варочная печь из кирпича своими руками - Кухонная плита с духовкой и водогрейной коробкой

Кухонная плита с духовкой и водогрейной коробкой: а — общий вид; б — разрезы. Определения: 1 — топливник; 2 — чугунная плита; 3 — духовка; 4 — водогрейная коробка; 5 — дымовая задвижка; 6 — зольниковая камера; 7 — обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

к меню ↑

4 Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и

серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Кляммеры производят из стали.
Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

к меню ↑

5 Критерии выбора варочной поверхности


Чугунная плита четырехкомфорная

Для начала оценивают размеры панели. Это делается на этапе возведения печки по чертежам или уже после, если плитку предполагается встроить в готовое изделие. Поверхности из чугуна исполняются в квадратной либо прямоугольной форме. Чаще всего их выпускают следующих размеров:

  • 340×410 мм;
  • 340×510 мм;
  • 340×585 мм;
  • 410×660 мм;
  • 410×710 мм.

По толщине поверхности производятся от 8 до 17 мм – критерий важно учитывать, если посуда для готовки габаритная и тяжелая. Масса панели составляет от 10 до 55 кг.

Число конфорок чугунных для разных печей зависит от габаритов листа и желания владельца: есть одноконфорочные варианты, есть изделия с шестью точками нагрева. Для нестандартной печи в специализированном магазине можно сделать заказ на производство чугунной поверхности по индивидуальным размерам. Но ее стоимость гораздо больше, чем стандартной плиты.

Стоит учитывать качество и состав материала, использованного для изготовления панели. При обнаружении на поверхности сколов, царапин и иных изъянов лучше отказаться от приобретения.

Выпуском поверхностей для варки занимаются отечественные и иностранные изготовители. Из последних пользуются спросом изделия финского бренда Pisla. К примеру, хорошо себя зарекомендовала двухконфорочная плита печная чугунная НТТ 3A черного цвета 985 x 650 мм. Дополнительно компания предлагает отлив чугунных изделий для каминов. Отечественное производство не отстает от своих зарубежных конкурентов. Самые популярные российские изготовители – НМК, «Литком», «Русское литье», «Печное литье Россия», «СибСтальШар».

к меню ↑

6 Два вида чугунных плит для печи

Материалом для них служит серый чугун марки СЧ. Он хорошо отливается в формы и имеет достаточный запас прочности и упругости. Для повышения характеристик в состав добавляют присадки кремния, серы и марганца, а содержание углерода около 2%.

Литье из чугуна не боится высоких температур и сохраняет форму при любой степени нагрева. Поверхность не окисляется и не ржавеет со временем из-за прочной оксидной пленки, образующейся в процессе отливки.

Плиты встречаются цельные и разборные. Разборные состоят из нескольких колец с небольшим тепловым зазором. Он необходим для правильной компенсации температурного режима.

к меню ↑

6.1 Монолитная поверхность с конфорками

Это цельнолитой лист металла толщиной не менее 8 мм. В нем могут быть оборудованы конфорки фиксированного размера (углубления или выступы в местах приготовления пищи). Глухие плиты выемок не имеют. Варочные поверхности такого типа самые простые в установке и имеют невысокую стоимость, поэтому очень популярны в недорогих печах.

Важно! Из-за того, что нет открытых конфорок чтобы согреть в чайнике или кастрюле приходится прогревать всю плиту, а это лишний расход топлива.

Недостатки цельных плит:

  • невозможность регулировать температуру в конфорке, приходится прогревать всю поверхность;
  • отсутствие зазоров делает плиту очень чувствительной к сильному нагреву.

к меню ↑

6.2 Разборная чугунная конструкция

Особенностью конструкции является несколько колец разного диаметра, которые вкладываются друг в друга подобно пазлу. Убирая кольца можно подобрать оптимальный калибр конфорки под конкретную кастрюлю или сковородку.

Такая схема дает немало преимуществ перед традиционной:

  1. Высокая надежность и жесткость поверхности. Она не боится нагревов за счет зазоров между частями конфорки, предохраняющих металл от деформации.
  2. Возможность регулировать интенсивность нагрева путем открытия отдельных секций. Готовка происходит на открытом огне и не требует полного нагрева всей поверхности. Таким образом, экономится время и дрова.

Важно! Посуда должна быть пригодна для использования на открытом огне. Лучше всего для этого подходит чугунная иалюминиевая посуда.

к меню ↑

7 Основные производители варочных настилов

Чугунные плиты производятся как зарубежными, так и отечественными компаниями. Среди зарубежных плит наиболее популярные и востребованные плиты торговых марок финского происхождения – Pisla и HTT.

С гордостью можно отметить, что и отечественные производители не отстают и выпускают продукцию ничуть не хуже.

Среди ассортимента печных поверхностей российского производства выгодно выделяются плиты НМК, «Литком», СибСтальШар. Кроме качественных характеристик наряду с прочностью и температурной устойчивостью можно отметить эстетичный внешний вид варочных настилов. Благодаря желанию удивить и расположить к себе покупателя, производители отлично поработали над созданием конкурентоспособного товара высшего уровня.

к меню ↑

8 Преимущества чугуна

Чугун обеспечивает изделию инерционную теплоотдачу, а это означает, что медленное остывание поверхности способствует равномерному прогреванию комнаты. Варочные настилы отливают из чугуна СЧ 15-20 (углерод, соединенный с железом), который славится прочностью и огнеупорностью.

Фосфор, сера, кремний и марганец, добавленные в состав, усиливают химико-физические показатели. Именно поэтому чугунные конструкции не подвергаются температурным перепадам и остаются целостными достаточно долгое время эксплуатирования. Кроме того, любые чугунные конструкции не будут подвержены коррозиям благодаря ржавому слою, покрывающему их.

Чугунная варочная плита

к меню ↑

9 Установка прочистных и поддувальной дверок

Прежде чем установить дверки, проверьте герметичность прилегания полотна к рамке. Также внимание следует уделить проверке вращения полотна, исключить перекосы и т.п. Если имеют место быть некоторые дефекты, устраняем их.

Установка дверок начинается непосредственно с прикручивания проволоки, которую вставляют в отверстия дверок. Рекомендуемая длина проволоки составляет пятьдесят – шестьдесят сантиметров.

Там где будет установлена дверка, наносят порцию раствора и вставляют элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволоку заводят в швы кладки.

Дверка топки устанавливается аналогично поддувальной, но при этом она оборачивается асбестовым шнуром. На этапе установки устройство обязательно проверяется при помощи строительного уровня и фиксируется с помощью кирпичей.

Перекрытие дверки выполняется в одну вторую кирпича

либо кирпичом «в замок»

Если проем составляет более двадцати пяти сантиметров, то перекрытие должно быть выполнено в виде клиновой перемычки.

к меню ↑

10 Шведка

Относиться к компактным вариантам. В длину и ширину – 1 метр. Основная функция – нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

к меню ↑

11 Монтаж дымохода

Из-за сильного нагрева печи температура в районе дымоотвода может достигать 300 °С. При условии большого скопления сажи в нем и ее возгорании этот показатель поднимается еще выше. При монтаже стальных дымоотводных труб своими руками необходимо учитывать ряд моментов, касающихся порядка их прокладки.

Во-первых, дымоотвод может быть проложен не только внутри здания, но и по наружной поверхности стены (на мансарде). Во-вторых, во внутренних пространствах дома потребуется надежно изолировать трубу в зонах прохождения через перекрытие и кровлю. И наконец, снаружи дымоход следует тщательно закрепить на стене здания.

В процессе обустройства отводного канала необходимо руководствоваться следующими требованиями ППБ:

  • вблизи стен отводная труба должна прокладываться на удалении примерно 25 см;
  • поверхности стен сначала обкладываются базальтовым картоном, а затем обшиваются листами из оцинковки или нержавейки;
  • отверстия в потолке должны иметь размер, достаточный для того, чтобы по сторонам сохранялись зазоры величиной 25 см (впоследствии они заполняются базальтовым утеплителем).

Для обустройства дымохода предпочтительнее использовать сэндвич-трубу, изготовленную из керамики и нержавейки, защищенную слоем теплоизоляции. При наличии свободных средств можно установить фирменную потолочную разделку.

к меню ↑

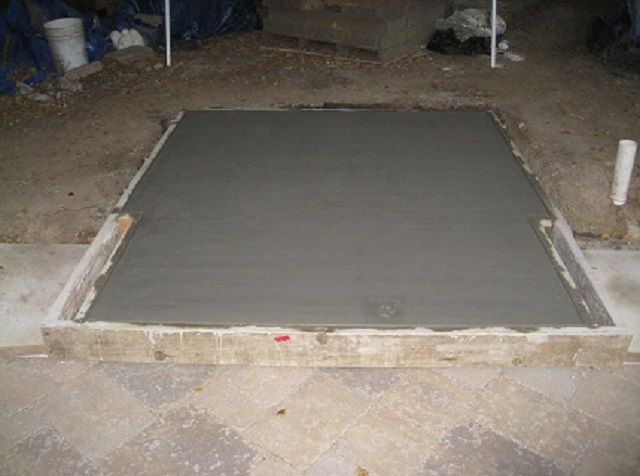

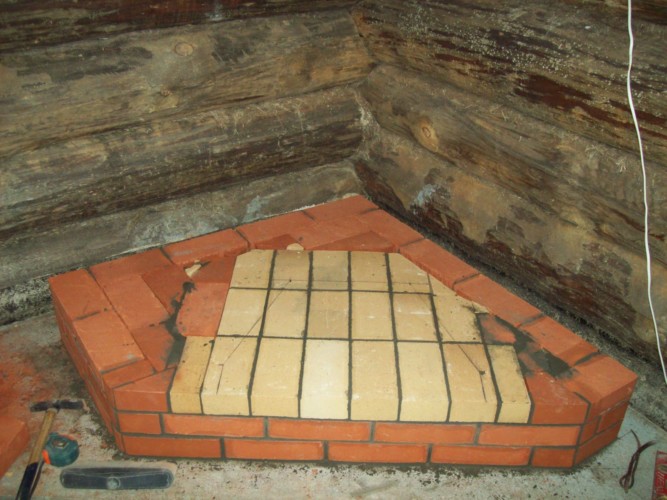

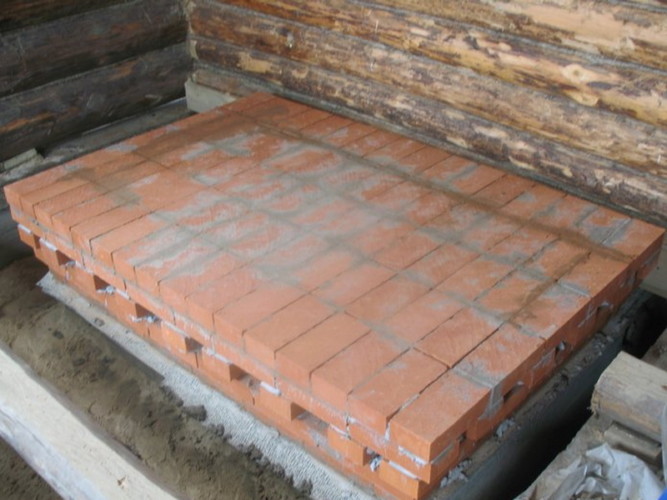

12 Типы фундаментов

Среди известных типов фундаментных оснований для обустройства печей подходят:

  • бетонные столбики;
  • ленточный фундамент;
  • монолитная плита.

Каждый тип имеет свои особенности. Бетонные столбики подойдут как для тяжелой металлической печи, так и для массивного кирпичного камина. Количество опор выбирается исходя из общего веса конструкции и состояния грунта в месте установки. Для их обустройства в полу проделываются отверстия нужного размера, а после установки столбиков на них укладывается рама из сваренных металлических швеллеров.

Ленточные фундаменты возводятся по классической схеме. Согласно методике, при их сооружении по периметру опорной конструкции сначала делается опалубка, в которую затем заливается жидкий бетон. Все остальные операции проделываются точно так же, как это описано в предыдущем случае.

Монолит в основном применяется при установке печей типа камин на дачах. Его толщина может достигать 15–20 см, чего вполне достаточно для того, чтобы выдержать расчетное давление на фундамент.

Любой из рассмотренных выше видов фундаментного основания после заливки должен отстояться какое-то время. К установке на него печи можно будет приступать примерно через 28–30 дней.

к меню ↑

13 Правила ухода и эксплуатации

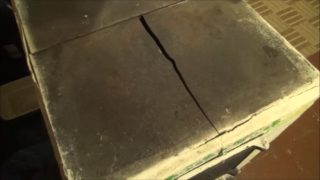

При попадании воды на чугунную поверхность металл может лопнуть

Чугунные поверхности рассчитаны для применения на бытовых печах, для работы которых требуется твердое горючее – дрова, пеллеты или уголь. Эксплуатировать панель легко. Нужно просто протопить печку и подождать, пока конфорки нагреются.

При работе с плиткой нужно соблюдать правила:

  • Не допускать попадания жидкости на раскаленную панель.
  • Избегать ударов и других механических воздействий при перевозке либо при использовании.
  • Не перегружать плиту.

Варочный настил не требуется обрабатывать какими-либо химическими растворами. Для ухода за ним необходимо систематически протирать остывшую панель влажной тряпочкой, подгоревшие остатки пищи убирать щеткой с жестким ворсом. Не стоит волноваться, если на чугуне в результате длительного простоя появилась ржавчина, она исчезнет, когда поверхность нагреется.

Чугун является неприхотливым материалом, но при этом у него имеются свои слабости. Основным недостатком является хрупкость. При неаккуратном обращении с изделием либо из-за ударов по нему на поверхности образуются трещины и сколы. Такую панель остается только выбросить, поскольку исправить сваркой изъяны не получится.

к меню ↑

14 Нюансы выбора и установки чугунной плиты для печи

Печь работает на твердом топливе (каменный или древесный уголь, торф), которое сжигается непосредственно в топке и тем самым нагревает теплоотдающие поверхности. Чугунная плита для печи является одним из таких элементов теплоотдачи, она не только способствует распространению тепла в помещении, но и используется для приготовления пищи.

к меню ↑

14.1 Назначение и технические характеристики изделия

Чугунные печные плиты, их еще называют варочные настилы, монтируются непосредственно на верхнюю горизонтальную плоскость печи. Они используются для приготовления пищи и обогрева помещения. Данный элемент имеет инерционную теплоотдачу: раскаленная чугунная поверхность долго остывает, при этом равномерно прогревая помещение и одновременно выполняя функцию варочной панели.

Изделие производят методом литья. В качестве материала используют серый чугун марки СЧ 15-20. Этот металл является соединением железа и углерода (более 2%) и отличается высокими прочностными и огнеупорными свойствами. Также в своем составе серый чугун содержит кремний, фосфор, марганец и серу. Наличие таких примесей значительно улучшает физико-химические характеристики металла.

Чугунная плита для печи устойчива к перепадам температур, в процессе эксплуатации она не деформируется и на протяжении всего срока службы сохраняет свою целостность.

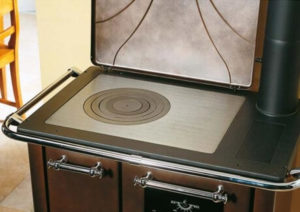

Чугунный варочный настил на современной печи-камине

к меню ↑

14.2 Виды чугунных плит для печи

Устанавливаемая на печь чугунная плита может быть сборной или цельной. В обоих случаях она одновременно выполняет роль теплопроводника и конфорки для приготовления пищи. Отличие кроется в наличии или отсутствии тепловых зазоров, которые компенсируют расширение, возникающее при нагреве металла.

Давайте рассмотрим подробнее каждый вид изделия, ознакомимся с их достоинствами и недостатками.

к меню ↑

14.3 Сборные плиты

Сборные печные плиты состоят из нескольких чугунных колец разного диаметра, которые складываются в единую поверхность наподобие паззла.

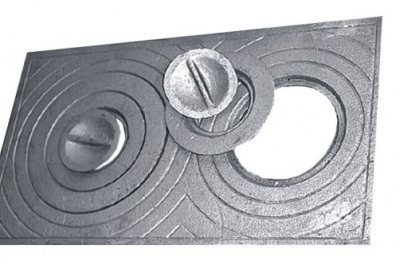

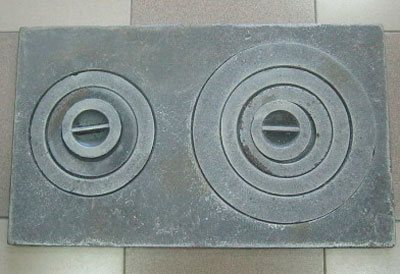

Сборная чугунная плита

Каждый варочный настил может быть оборудован одной или несколькими конфорками, размеры которых можно изменять (кольца снимаются/одеваются) в зависимости от диаметра используемой для приготовления посуды.

Весомое достоинство сборного настила – вертикальные тепловые зазоры, расположенные между варочными кольцами. Наличие этих небольших расстояний позволяет компенсировать расширение металла при нагреве. Благодаря этому печная плита не коробится и не деформируется в процессе эксплуатации.

Особо прочные чугунные плиты отливаются с ребрами жесткости, расположенными в нижней части. Такое дополнение увеличивает температуру нагрева варочной поверхности, тем самым повышая эффективность всей печи.

к меню ↑

14.4 Цельные плиты

Цельная чугунная плита представляет собой плоский лист металла, на котором размещена одна или две конфорки стационарного диаметра. Кроме этого, существуют глухие печные настилы, на их поверхности конфорки вовсе не предусмотрены.

Глухой варочный настил

Малое количество или полное отсутствие тепловых зазоров делают цельную плиту менее практичной и надежной. При сильном накаливании чугун расширяется и, не имея достаточного свободного пространства, может деформироваться.

Но у цельной печной плиты есть и свои достоинства: она проста в монтаже и более приемлема по себестоимости, в сравнении со сборными плитами.

к меню ↑

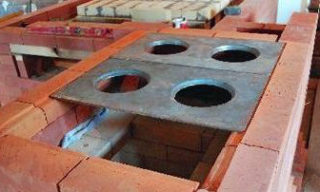

14.5 Тонкости установки плиты на печь

В первую очередь необходимо учесть особенности теплового расширения различных материалов. Например, кирпич и чугун совершенно по-разному ведут себя под воздействием высоких температур, и если вы впритык замуруете варочную плиту в кладку, то такая печь прослужит вам недолго. Она просто разрушится вследствие расширения металла.

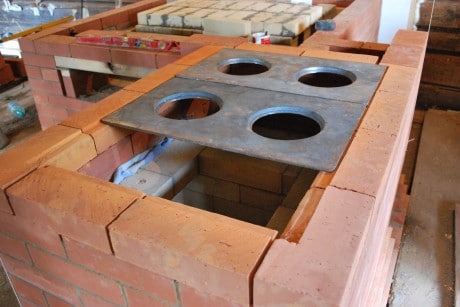

Правильная установка печной плиты подразумевает наличие 5 мм зазора по всему периметру, без обмазки. Таким образом, при нагреве печной элемент будет иметь достаточное свободное пространство для расширения, а кирпичная кладка сохранит свою целостность.

Верхний ряд выкладывают «всухую» (без раствора), чтобы правильно заложить будущий компенсационный зазор

При монтаже используют глиноасбестовый раствор жидкой консистенции. С его помощью фиксируют чугунную плиту на печи. Раствор готовят следующим образом: в разведенную с водой глину добавляют измельченный асбест, а затем, постепенно подливая жидкость, доводят соединение до состояния «жидкой сметаны».

Печная плита всегда укладывается по уровню. А конфорка с наибольшим диаметром располагается непосредственно над топкой.

Верхний ряд печной кладки закрепляется стальным уголком по всему периметру печи, таким образом усиливается прочность всей конструкции.

Установка чугунной плиты на печь – не шуточная задача. От точности монтажа напрямую зависит продолжительность эксплуатации изделия, поэтому столь ответственную работу стоит доверить профессионалам.

к меню ↑

15 Назначение и технические характеристики изделия

Чугунные печные плиты, их еще называют варочные настилы, монтируются непосредственно на верхнюю горизонтальную плоскость печи. Они используются для приготовления пищи и обогрева помещения. Данный элемент имеет инерционную теплоотдачу: раскаленная чугунная поверхность долго остывает, при этом равномерно прогревая помещение и одновременно выполняя функцию варочной панели.

Изделие производят методом литья. В качестве материала используют серый чугун марки СЧ 15-20. Этот металл является соединением железа и углерода (более 2%) и отличается высокими прочностными и огнеупорными свойствами. Также в своем составе серый чугун содержит кремний, фосфор, марганец и серу. Наличие таких примесей значительно улучшает физико-химические характеристики металла.

Чугунная плита для печи устойчива к перепадам температур, в процессе эксплуатации она не деформируется и на протяжении всего срока службы сохраняет свою целостность.

К сведению! Любые изделия из серого чугуна невосприимчивы к коррозии, так как их поверхность покрывается слоем ржавчины сразу после отливки. Именно этот «защитный» слой не позволяет проникать коррозии вглубь металла.

Устанавливаемая на печь чугунная плита может быть сборной или цельной. В обоих случаях она одновременно выполняет роль теплопроводника и конфорки для приготовления пищи. Отличие кроется в наличии или отсутствии тепловых зазоров, которые компенсируют расширение, возникающее при нагреве металла.

Давайте рассмотрим подробнее каждый вид изделия, ознакомимся с их достоинствами и недостатками.

к меню ↑

15.1 Сборные плиты

Сборные печные плиты состоят из нескольких чугунных колец разного диаметра, которые складываются в единую поверхность наподобие паззла.

Весомое достоинство сборного настила – вертикальные тепловые зазоры, расположенные между варочными кольцами. Наличие этих небольших расстояний позволяет компенсировать расширение металла при нагреве. Благодаря этому печная плита не коробится и не деформируется в процессе эксплуатации.

Особо прочные чугунные плиты отливаются с ребрами жесткости, расположенными в нижней части. Такое дополнение увеличивает температуру нагрева варочной поверхности, тем самым повышая эффективность всей печи.

к меню ↑

15.2 Цельные плиты

Цельная чугунная плита представляет собой плоский лист металла, на котором размещена одна или две конфорки стационарного диаметра. Кроме этого, существуют глухие печные настилы, на их поверхности конфорки вовсе не предусмотрены.

Малое количество или полное отсутствие тепловых зазоров делают цельную плиту менее практичной и надежной. При сильном накаливании чугун расширяется и, не имея достаточного свободного пространства, может деформироваться.

Но у цельной печной плиты есть и свои достоинства: она проста в монтаже и более приемлема по себестоимости, в сравнении со сборными плитами.

К сведению! Для увеличения показателей теплоотдачи чугунная плита может отливаться с насечкой или объемным орнаментом.

Правильная установка печной плиты подразумевает наличие 5 мм зазора по всему периметру, без обмазки. Таким образом, при нагреве печной элемент будет иметь достаточное свободное пространство для расширения, а кирпичная кладка сохранит свою целостность.

Установка чугунной плиты в печь
Чугунная варочная плита, основные преимущества, разновидности, производители, а так же — правила установки и использования
Плита варочная чугунная для печи с одной или двумя конфорками
Установка чугунной варочной плиты в печь — строим сами
Чугунная печь для дома на дровах для отопления, основание под дровяную печку камин из чугуна в деревянной постройке, её установка
Как положить варочную плиту на кирпичную печь?
Установка чугунной плиты в печь
Армейская чугунная печь-буржуйка блмз пов-57: характеристики и эксплуатация
Как положить варочную плиту на кирпичную печь?
Нюансы выбора и установки чугунной плиты для печи ☛ советы строителей на domostr0y.ru

Верхний ряд выкладывают «всухую» (без раствора), чтобы правильно заложить будущий компенсационный зазор.

При монтаже используют глиноасбестовый раствор жидкой консистенции.

С его помощью фиксируют чугунную плиту на печи.

Обратите внимание

Раствор готовят следующим образом: в разведенную с водой глину добавляют измельченный асбест, а затем, постепенно подливая жидкость, доводят соединение до состояния «жидкой сметаны».

Печная плита всегда укладывается по уровню. А конфорка с наибольшим диаметром располагается непосредственно над топкой.

К сведению! После установки нового чугунного варочного настила первую топку проводят по особой схеме. Медленно, в течение 8 часов, разогревают печь до температуры порядка 600°С.

Это значит, что каждый час температура теплоотдающих поверхностей должна повышаться на 75-85°С.

Установка чугунной плиты на печь – не шуточная задача. От точности монтажа напрямую зависит продолжительность эксплуатации изделия, поэтому столь ответственную работу стоит доверить профессионалам.

к меню ↑

16 Внешнее оформление

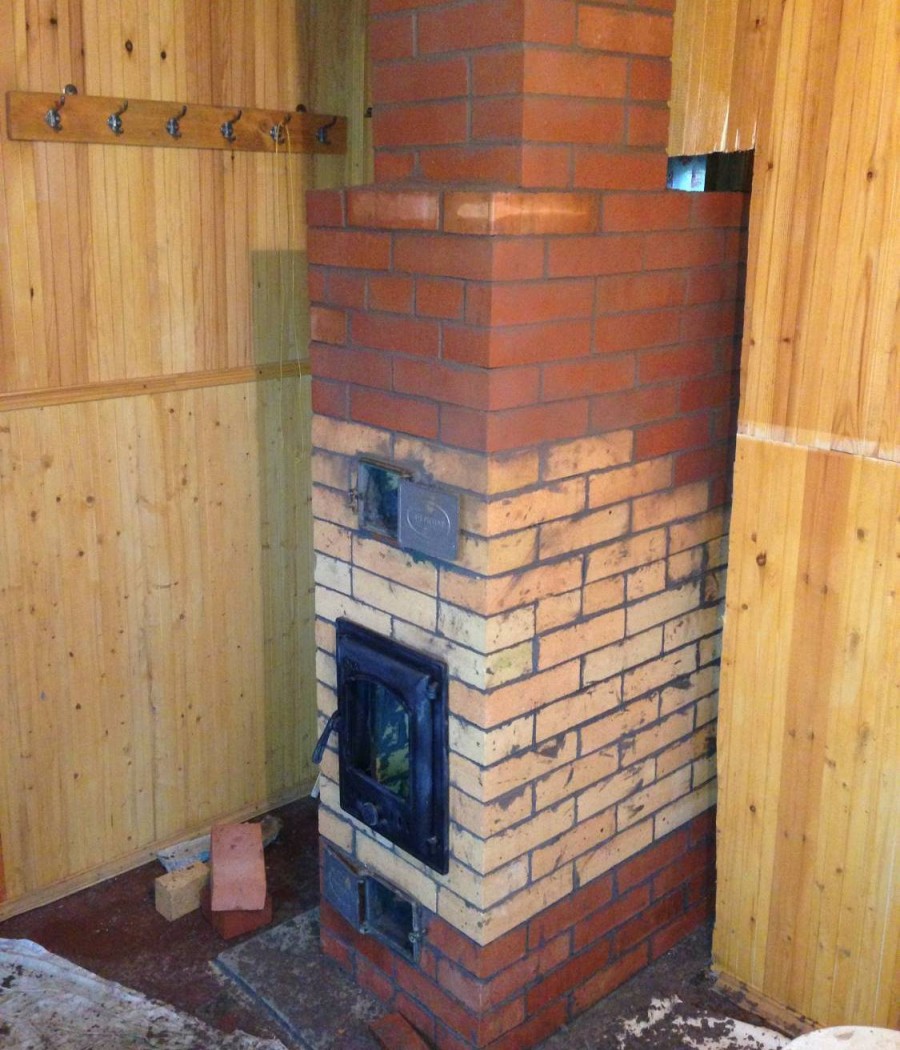

После того, как простая печь своими руками сложена, проводится ее внешнее оформление. Если кладка выполнена аккуратно, дополнительная финишная отделка обычно не проводится. Для этого важно качественно и красиво расшить кирпичные швы, для чего применяются специальные инструменты. В некоторых случаях может использоваться штукатурка печных стен, если того требует интерьер помещения. Для этих целей используется тот же материал, что и для кладки кирпичей (предпочтение рекомендуется отдавать глиняным смесям промышленного приготовления).



к меню ↑

17 Советы для увеличения срока эксплуатации чугунных плит

Чтобы печная варочная поверхность прослужила как можно больше времени, стоит придерживаться таких нехитрых правил:

  • для укладки плиты использовать жидкий цементный раствор, выдерживая расстояние от верхнего ребра духовки в 5–6 мм;
  • над топкой всегда должна находиться самая большая конфорка;
  • кирпичную кладку верхнего ряда обязательно нужно укрепить с помощью стального уголка;
  • не стоит забывать о том, что по всему периметру плиты для исключения деформации и растрескивания металла должны быть зазоры до 2 мм;
  • правильно произвести первую загрузку печи и протопить ее, постепенно прогревая около 8 Плита из чугуна для печи
    часов, и увеличивая температуру на 70–80 градусов каждый час. Для правильного разогрева начинать отапливание необходимо со стружки и щепок, а далее подбрасывать более крупные дрова.  Протопив печь 8 часов, ее необходимо оставить для остывания, пока дрова полностью не потухнут.

Выполнение всех правил эксплуатации и установки не только продлит срок службы печи и варочной поверхности, но и гарантирует безопасность покупателя и его близких.

Если сам покупатель не уверен в своей компетентности по части установки чугунных плит, то лучше прибегнуть к помощи профессионалов. Благодаря специальным знаниям и многолетнему опыту работы, они помогут сберечь свое время и нервы. Это тот случай, когда лучше уступить дорогу специалисту, чтобы потом не пришлось расплачиваться за собственную неопытность.

И тогда, когда в вашем распоряжении появилась красивая печь с грамотно установленной чугунной плитой на поверхности, можно сполна насладиться теплотой и уютом, излучаемыми такой конструкцией.

к меню ↑

18 Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

к меню ↑

18.1 Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.


Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

к меню ↑

18.2 Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

к меню ↑

19 Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Правила установки печи в дачном доме с учетом требований снипа и правил пожарной безопасности
Как заварить чугунную плиту на печи
Выбор и установка чугунной плиты для печи
Выбор и установка чугунной плиты для печи
Разновидности чугунных печей для дома и других помещений
Устройство чугунной плиты для печи (8 фото)
Тонкости выбора и установки чугунной плиты на печь
Нюансы выбора и установки чугунной плиты для печи
Чугунные плиты для печи: что нужно знать при постройке печи
Установка чугунной плиты в печь

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

к меню ↑

20 Прочная, но хрупкая: как выбрать и ухаживать за чугунной варочной плитой для печ

Варочные чугунные поверхности используют в печах, работающих на дровах. Они служат для отопления помещения и приготовления еды.

Чугун обладает способностью равномерно прогреваться по всей поверхности и медленно отдавать тепло, обогревая помещение.

к меню ↑

21 Установка плиты на печь своими руками

Процесс установки следует начать с изучения этого вопроса на специализированных сайтах, а только потом приступать к работе.

к меню ↑

21.1 На кирпичную печь

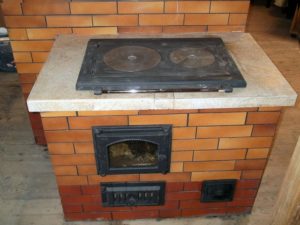

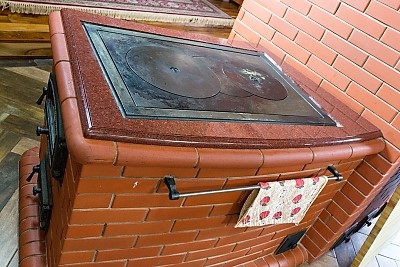

Установка варочной плиты на кирпичную печь требует некоторых усилий.  Как правильно установить плиту на кирпичную печь?

Следует придерживаться следующих рекомендаций:

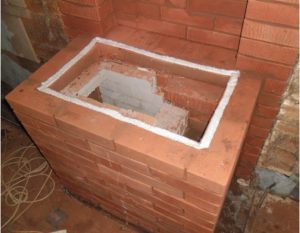

  • Не стоить вмуровывать плиту впритык. Нужно оставить зазор в 5 миллиметров по периметру панели. Ведь при нагреве чугун имеет свойство расширяться, а благодаря такой установке кирпичная печь не будет разрушаться.

    1

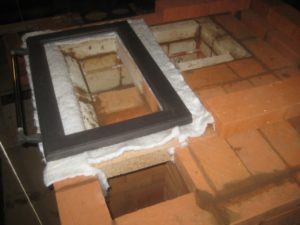

  • При монтаже можно использовать раствор из глины и асбеста.

    2

    3

    4

  • Для укладки плиты следует использовать уровень. Так чугунный настил ляжет идеально ровно.
  • Наибольшую по диаметру конфорку нужно устанавливать над топкой.
  • Для прочности конструкции верхний ряд кирпичей нужно оборудовать отрезком или уголком из стали.

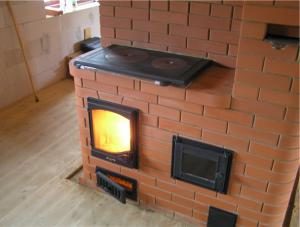

  • Для усиления прочности чугуна первый разжег нужно сделать так: в течении длительного времени (часов 7-8) разогревать печь. Каждый час температура должна повышаться примерно на 70 градусов. Для топки использовать маленькие поленья, затем можно бросать большие. После этого следует дать печи остыть естественным путем. Такая процедура – залог успешной и длительной работы всей печи.

    5

к меню ↑

21.2 Металлическую

Установка чугунной поверхности на металлическую печь имеет те же этапы. Но следует учитывать то, что чугунная плита имеет достаточно большой вес.

Стальная конструкция может его не выдержать. Необходимо укрепить печь дополнительно: уголком из чугуна или другого устойчивого металла.

к меню ↑

22 Обзор чугунных настилов

Наиболее популярными являются финские модели. Но отечественные производства также выпускают достойный и качественный товар.

  1. Пилса (HTT) Плита 3А. Материал: чугунное литьё. Цвет черный. Размер: 985 x 650. Диаметр конфорок: Ø 32, 393 мм. Вес: 51 кг. Цена – от 49 тысяч руб.
  2. Плита 2-х конфорочная «Русское литье». Плита чугунная печная 710×410. Масса: 25,08 кг. Цена – от 3000 руб.
  3. Плита 2-х конфорочная «Р». «Печное литье Россия». Чугунная плита для печи 700 см на 400 см. Вес: 25 кг. Цена от 3 тыс. руб.
  4. Чугунная плита для казана H2521 «Печное литьё HALMAT». Размеры: 505×455. Масса: 21 кг. Цена от 15 000 руб.
  5. ПЛИТА 5А SVT 301. Производитель SVT. Размеры: 460 х 700. Цена 0т 17 000 руб.
Источники
  • https://dom-dacha-svoimi-rukami.ru/stroim-dom/ustanovka-chugunnoi-plity-v-pech.html
  • https://5domov.ru/uchastok/dacha-i-sad/varochnaya-pech-plita-svoimi-rukami.html
  • https://MoiDom38.ru/polozhit-chugunnuyu-plitu-pech/
  • https://StrojDvor.ru/otoplenie/tonkosti-vybora-i-ustanovki-chugunnoj-plity-na-pech/
  • https://zodchi42.ru/kirpich/kak-polozhit-varochnuju-plitu-na-kirpichnuju-pech.html
  • https://imerica.ru/kaminy-i-pechi/plita-chugunnaya-dlya.html
  • https://banya10.ru/otoplenie-pechi/plita-chugunnaya-dlya.html
  • https://tehsistemy.ru/kirpichnye-pechi-dlya-doma-s-varochnoj-plitoj-chertezhi-shema-kladki-poryadovka-2/
  • https://stroycollege12.ru/ustanovka-varocnoj-plity-na-kirpicnuu-pec/
  • https://expo-sib.ru/kak-polozhit-varochnuyu-plitu-na-kirpichnuyu-pech/
  • https://lesoprodukt12.ru/vybor/ustanovka-chugunnoj-plity-v-pech.html
  • https://eco-kotly.ru/ustanovka-cugunnoj-plity-v-pec-tonkosti-vybora-i-ustanovki-cugunnoj-plity-na-pec/
  • https://ProUteplenie.com/otoplenie/chugunnaya-plita-dlya-pechi-vidy-harakteristiki-ustanovka-i-ekspluatatsiya
  • https://pechnoy.guru/pechi/izgotovlenie-pechi/komplekt-dlp/chugunnaya-plita-dlya-pechi.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
