1 Что такое автономный отопитель салона?

Автономный отопитель салона — устройство для обогрева внутреннего пространства автомобиля. Данный «помощник» пользуется наибольшим спросом у профессиональных водителей, дальнобойщиков и строительных бригад.

Все обогреватели для автомобилей делятся на следующие виды:

1. Воздушные.

Устройства, предназначенные для прогрева внутреннего пространства машины (грузовой кабины, салона автомобиля, багажного отсека и так далее).

Данные изделия работают по принципу фена. Воздух пропускается через отопитель, нагревается и подается обратно.

Благодаря наличию регулировки у водителя есть возможность экономно затрачивать заряд АКБ и топливные ресурсы.

2. Жидкостные.

Более функциональные устройства, которые обогревают сначала двигатель, а уже после — салон автомобиля. Данная особенность упрощает пуск транспортного средства в холодную погоду, когда температура воздуха ниже 0 градусов Цельсия.

Такие отопители могут получать управление с дистанционного пункта или программироваться заблаговременно на конкретное время. Популярные производители таких устройств — Бинар, Webasto, Eberspacher.

Стоит отметить, что автономные отопители салона могут работать от четырех разных источников питания:

  • напряжения — 12 и 24 Вольта;
  • газа (пропана);
  • бензина;
  • солярки.

Возможны и комбинированные варианты, когда устройству необходимо питание (12/24 Вольта) и один из видов топлива (бензин/дизель).

к меню ↑

1.1 В каких случаях, и на каких автомобилях применяются отопители?

Задача автономных отопителей салона — поддержание оптимальной температуры в салоне или багажном отделении.

Особенность — работа без пуска силового узла. Принцип действия построен на захватывании воздуха, его прогреве и направлении обратно в салон.

Устройства могут работать в нескольких режимах — с подсосом воздуха извне или в режиме стандартной вентиляции.

Пуск отопителя обеспечивает внешний термостат или встроенный таймер (программируется автолюбителем).

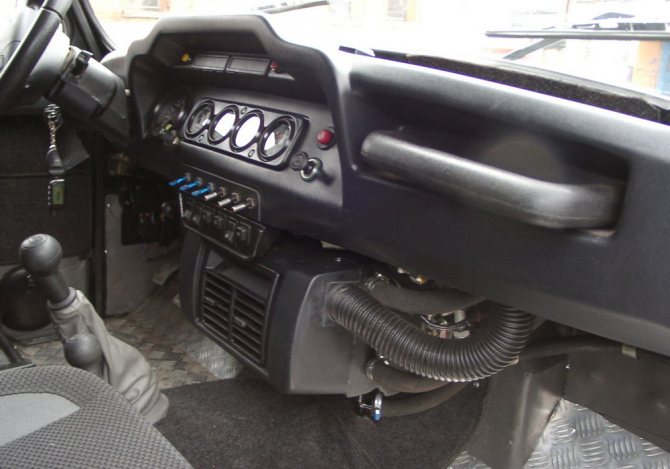

Автономные отопители салона обеспечивают комфортную температуру для работы разных категорий автолюбителей — операторов специальной техники, водителей грузовых автомобилей, дальнобойщиков и так далее.

Любая из этих профессий требует максимального внимания и отличается повышенным уровнем сложности. Полноценный подогрев позволяет качественно выполнять поставленные задачи.

В странах СНГ холодный сезон длится на протяжении 4-5 месяцев, поэтому применение специальных отопителей весьма актуально.

Данные устройства устанавливаются в машинах «скорой», кабинах грузовых авто, фургонах с грузами, чувствительными к холодной погоде и так далее.

Обогреватель будет полезен в салоне микроавтобуса, отсеках дальнобойщиков, в кабинах строительной и дорожной спецтехники.

Качественный и своевременный прогрев устраняет проблему с замерзанием водителя, исключает обледенение стекол и панели управления.

Частый прогрев машины на холостом ходу имеет низкую эффективность и приводит к чрезмерным расходам топлива. Вот почему отопительные приборы, отличающиеся своей автономностью, пользуются столь большой популярностью у автолюбителей.

Характеристики автономных отопителей салона:

  • качественный обогрев кабины даже в сильный мороз;
  • автономность от двигателя, топливного бака и АКБ (актуально не для всех моделей);
  • простота в использовании и надежность (отсутствуют вращающиеся элементы, нет электронных деталей);
  • экономия топлива;
  • отсутствие вредных выбросов в атмосферу.

к меню ↑

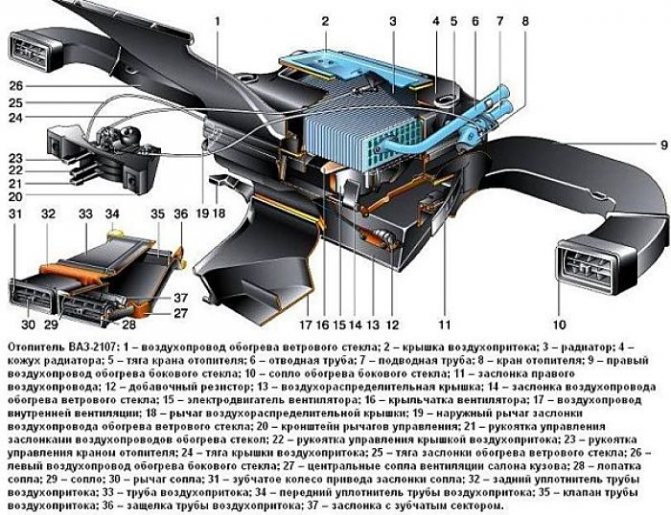

1.2 Принцип действия и устройство

Устроены такие дополнительные обогреватели достаточно просто. Зачастую, они состоят из нагревательного элемента и вентилятора. Все это находится в пластиковом корпусе. Регулировки – электронные и автоматические. Их задача – не допустить перегрева прибора и его сгорания. Запитывается тепловентилятор автомобильный от прикуривателя этого самого автомобиля.

Что касается принципа действия, то каждый знает, как устроена и работает тепловая пушка. В этих устройствах применен такой же принцип. То есть воздух из салона всасывается в корпус прибора и затем прогоняется через нагреватель. ТЭН или любой другой элемент имеет ребристую поверхность, что обеспечивает большую площадь соприкосновения с воздухом.

к меню ↑

1.3 Классификация автономных отопителей

По типу теплоносителя различают воздушные и жидкостные устройства.

Воздушные системы получили большее распространение, а схема подключения такого автономного отопителя настолько проста, что предусматривает монтаж на любое транспортное средство – единственным ограничением можно назвать габариты корпуса такой печки.

Принцип работы основан на подогреве воздуха, нагнетаемого в устройство и затем подаваемого в салон автомобиля. Основным элементом воздушного отопителя является камера сгорания, в которую подаётся топливо и воздух. За воспламенение ТВС отвечает свеча накаливания. Энергия сгорания разогревает воздух, подаваемый в теплообменник, откуда он поступает уже в салон.

Модели таких воздушных печек характеризуются относительно небольшим весом (5-7 кг.) и отличным показателем расхода горючего (за час работы тратится порядка 0.1-0.25 литров).

Обогреватели жидкостного типа нельзя назвать абсолютно автономными, поскольку они используют для обогрева салона систему охлаждения силового агрегата. При включении устройства запускается насос, который начинает прокачивать ОЖ по магистрали с подачей в собственный теплообменник, где и осуществляется нагрев жидкости посредством горелки. Другими словами, штатная печка будет работать автономно, без запуска двигателя. Но расход топлива в жидкостных обогревателях намного выше – порядка литра в час, да и схема подключения требует сопряжения с действующей системой обогрева. Весомое преимущество водяных автономных обогревателей – поддержание высокой температуры двигателя, что существенно облегчает его пуск при отрицательных температурах. Воздушные обогреватели полностью автономные и такой возможностью не обладают.

Ещё один минус жидкостных отопителей – необходимость использования дополнительного аккумулятора, поскольку он потребляет немало электроэнергии для прокачки ОЖ по системе. Совокупность этих факторов и обусловила более широкое применение автономных отопителей воздушного типа.

По способу генерирования тепловой энергии АО подразделяются на газовые, жидкотопливные и работающие на электроэнергии.

Первые два типа оснащены горелкой, в которую подаётся ТВС. Здесь она воспламеняется, отдавая тепло радиатору (воздушному или жидкостному, в зависимости от типа используемого теплоносителя). Электрические устройства используют энергию, генерируемую нагревателем типа ТЭН, но их существенный недостаток – необходимость наличия бытовой розетки на 220В. То есть, с одной стороны, это действительно автономные устройства, которые не требуют выполнения монтажных работ, а с другой – их сфера применения существенно ограничена (даже в гаражах не всегда имеется электричество).
Газовый отопитель
Принцип работы автономного газового отопителя

Существуют также модели, способные работать от автомобильного аккумулятора, но, по очевидным причинам, целесообразность из применения вызывает большие сомнения. Простейшие расчёты показывают, что если для поддержания комфортного микроклимата в салоне такие устройства потребляют порядка 10 ампер/час, то стандартная АКБ ёмкостью 75 А/ч спустя четыре часа работы разрядится настолько, что вряд ли сможет осуществить пуск холодного мотора. Впрочем, установка дополнительного аккумулятора исправит положение, но вам нужно будет заботиться о его подзарядке. Единственный весомый довод в пользу электрического обогревателя – его безопасность: здесь в принципе отсутствует горелка. А, к примеру, установка автономного газового отопителя на автомобиль, вообще невозможна в гаражных условиях, поскольку требует наличия соответствующей квалификации. Она имеются у установщиков и, как правило, отсутствует у рядовых автолюбителей.

Электрические отопители салона на 12 и 24 В

Еще недавно почти все электрические отопители салона имели спиральное исполнение.

Сегодня же большая часть устройств выполнена с применением керамики.

Преимущество данного изделия — кислородосберегающие свойства, что позволяет сохранять качество воздуха в салоне и не «сушить» воздух.

Керамический тепловой вентилятор может питаться от 12 или 24 Вольт, он быстро прогревается и нагревает помещение.

Главные преимущества — экономичность, защита от перегрева и падений, компактность и отсутствие помех при вождении.

Электрические отопители салона имеют небольшой вес (до 500-800 грамм), что позволяет транспортировать изделие в любое необходимое место (к гаражу, на стоянку и так далее).

Единственный недостаток для многих из них — высокая стоимость, но при желании можно подобрать устройство по собственному карману. Здесь многое зависит от производителя и мощности.

1. Для легковых авто.

Автономные отопители для данного типа машин представлены целой группой качественных моделей.

Вот некоторые из них:

  • Calix Slim Line 800W — весьма мощный прибор, способный в сжатые сроки отопить салон компактного автомобиля. Устройство оборудовано переключателем, позволяющим подстраивать авто под текущие климатические условия. В отопителе есть теплозащита, которая исключает ошибочную эксплуатацию (к примеру, когда отсутствует приток воздуха с улицы). Calix Slim Line 800W — качественный отопитель, отличающийся высоким уровнем безопасности. Гарантия — 3 года.

  • ЗНИЧ PFJ — отопитель для салона легкового авто, работающий от напряжения 12 и 24 Вольта. Устройство предназначено для легковых авто с небольшим салоном. К преимуществам устройства можно отнести возможность регулировки температурного режима, компактность, простоту монтажа, долговечность.

2. Для грузовых авто.

На рынке автономных отопителей для грузовиков весьма востребована продукция компании Airtronic.

Здесь можно выделить модели D2-D5, которые отличаются уникальной мощностью и предназначены для обогрева разных машин, начиная с коммерческой техники и заканчивая яхтами.

Устройства питаются от напряжения 12/24 Вольта, отличаются доступной ценой и высокой эффективностью.

Такие отопители показывают высокую эффективность даже при частом открывании дверей (к примеру, в маршрутном транспорте).

Газовые обогреватели

Газовые отопители салона отличаются от рассмотренных выше «конкурентов» источником питания. В данном случае устройства работают на сжиженном газе.

Главные плюсы конструкций — простота исполнения, безопасность в применении, полная автономность от чего-либо. С таким отопителем можно не переживать за разрядку аккумулятора.

Кроме этого, продукты горения газа не отравляют пассажиров, а выводятся на улицу, что гарантирует безопасность даже длительного применения.

Принцип действия аппарата состоит в циркуляции потоков воздуха в автомобиле. Отдача тепла происходит за счет природной конвекции воздуха в машине.

Для более активного смешивания в кабине может монтироваться дополнительный вентилятор, имеющий небольшую мощность.

Газовые автономные отопители не вызывают проблем в процессе эксплуатации, у них нет вращающихся элементов, что обеспечивает максимальную надежность и безопасность.

Конструктивно прибор — система коаксиальных труб, когда каждая из последующих труб расположена внутри другой. По одной трубе идет чистый воздух из улицы, а по второй — выводятся отработанные газы.

Как следствие, воздух в кабине не используется и не выжигается. Все, что остается — тепло.

Устройство не зависит от работоспособности авто, поэтому даже при поломке двигателя или разрядке АКБ зимой (даже в чистом поле) можно включать аппарат наслаждаться теплом.

Средний срок применения таких устройств — около 14 лет.

Преимущества газовых автономных отопителей:

  • доступная цена, обусловленная отсутствием электроники в устройстве;
  • наличие системы климат-контроля, который есть в большинстве современных устройств. При этом всегда можно выставить и поддерживать оптимальный температурный режим;
  • независимость от ресурсов автомобиля, что гарантирует работоспособность в любых условиях;
  • возможность питания устройства от баллонов различной емкости — на 12 и 24 литра.

Основные правила эксплуатации:

  • отопитель можно включать как на стоянке, так и в движении;
  • для активации устройства достаточно открыть кран, через который подается газ, включить устройство и запустить его;
  • отключение производится срабатыванием соответствующего тумблера.

К примеру, хороший вариант — SELENA PILOT-2 -E1. Для работы отопителя необходим только газ.

Мощность — около 2 кВт, отапливаемая площадь — до 20 кв. метров. Благодаря такой мощности его можно использовать не только для обогрева кабины, но и для прогрева пространства внутри кузова.

Применяются газовые автономные отопители везде, где необходимо автономное тепло — в автомобилях (грузовых и легковых), в гараже, при работе на спецтехнике и так далее.

Бензиновые автономные отопители салона

Webasto — популярный бренд, который предлагает широкий выбор качественных отопителей. Один из них — Air Top.

В комплекте с устройством идет элемент управления и комплект для монтажа.

Устройство способно быстро прогревать спальные места и кабины даже в больших грузовых автомобилях (в том числе и работающих в условиях сурового климата).

Применение керамической технологии позволяет свести к минимум нагрузку на аккумулятор.

Конструктивно устройство состоит из:

  • системы для забора воздуха;
  • блока управления;
  • встроенного термодатчика;
  • мотора нагнетателя воздуха;
  • горелки с испарительной прокладкой;
  • теплообменника;
  • переключателя;
  • топливного насоса;
  • таймеров и прочих узлов.

Конструкция и функциональность может меняться в зависимости от модели.

Неизменным остается только основное топливо для работы — бензин.

Преимущество бензинового автономного отопителя:

  • высокая водостойкость деталей и соединений;
  • быстрый нагрев воздуха даже в большом салоне;
  • захват воздуха не из салона, а из улицы;
  • низкий уровень шума;
  • управление с помощью автоматического блока управления;
  • время автономной работы — до двух часов;
  • наличие регулятора температуры, функции будильника и так далее.

Характеристики одной из наиболее популярных моделей Air Top 200 ST:

  • мощность — от одного до двух киловатт;
  • напряжение — 12 Вольт;
  • расход бензина — 140-270 грамм на час;
  • объем поступающего воздуха — 78 куб. метров;
  • общая масса — 2,6 кг.

Бензиновые отопители применяются:

  • для обогрева грузовых отсеков при транспортировке определенных грузов;
  • для нормализации температуры в пассажирском транспорте;
  • в строительной, погрузочной и дорожной технике;
  • на яхтах или паромных суднах.

Дизельные автономные отопители салона

Дизельные отопители для автомобилей имеют такой же принцип действия, как и их бензиновые «собратья».

Разница лишь в используемом топливе и основных характеристиках. Из наиболее популярных моделей можно выделить:

1. Belief FJH-5/1C.

Дизельный автономный отопитель, имеющий мощность до 5 кВт и рабочее напряжение 12 Вольт.

Применяется для обогрева небольших автобусов, средних яхт, отсеков грузовых авто и спасательной техники.

Затраты топлива — от 190 до 600 грамм в час. Объем нагреваемого воздуха в час — 200 куб. м. (на максимальном режиме).

Главные преимущества — удобство эксплуатации, функциональность, наличие электронного блока управления, долговечность и безопасность эксплуатации.

В комплекте с устройством поставляется монтажный набор и регулятор. Страна-производитель — Гонконг. Гарантия – год.

2. Webasto Air Top 5000.

Еще одно популярное устройство, работающее на дизельном топливе. Мощность отопителя — от полутора до пяти киловатт. Напряжение питания — 12 или 24 Вольта.

Общие затраты топлива (в час) — от 180 до 600 грамм. Объем продуваемого воздуха — около 200 «кубов». Масса — 5,9 кг.

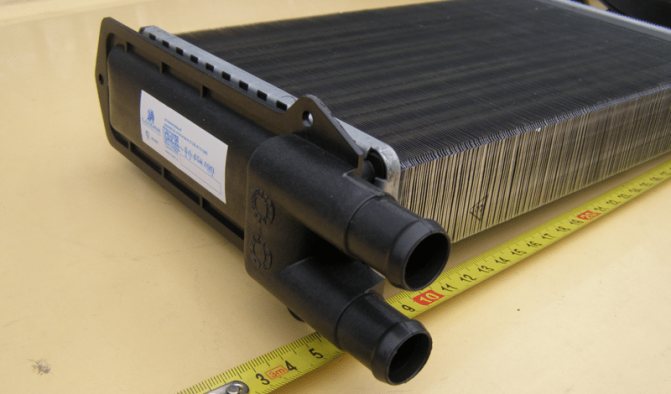

Дополнительный радиатор

Многие ставят еще один радиатор в задней части салона. Его подключают в качестве последовательного устройства в цепи охлаждения вместе со штатной печкой. Для этого проводят трубки по салону, а затем крепят радиатор с вентилятором.

Положительные свойства:

  • принцип работы такой же, как у штатного прибора обогрева;
  • достаточный разогрев после выхода мотора в рабочий температурный режим;
  • купить дополнительный радиатор для своей марки автомобиля можно в любом автомагазине;
  • стоимость его ниже, чем автономного отопителя.

Отрицательные свойства:

  • требуется грамотный монтаж и дополнительные материалы, работы (трубки, пайка, изоляция трубок);
  • работа его зависит от прогрева мотора;
  • потребуется нарушить обивку салона, чтобы скрыть проводку;
  • не всегда получается желаемый эффект от монтажа;
  • необходима дополнительная заливка антифриза в систему охлаждения.

к меню ↑

2 Разновидности устройств

После принятия приобрести дополнительный источник тепла для салона, сделать выбор не так просто, как кажется. Всего на рынке продаются две разновидности приборов для выработки тепла:

  • жидкостные;
  • воздушные.

к меню ↑

2.1 Жидкостные

Жидкостные устройства устанавливают в отсеке мотора и напрямую присоединяют к системе охлаждения, топлива и электричеству. Такие обогреватели начинают работу с автомобильного двигателя, только после этого переходят к самому салону. Это обеспечит быстрый запуск машины зимой, даже если моторное масло не предназначено к работе при низких температурах, но вот водителю придётся какое-то время посидеть в холоде. Некоторым подобный принцип работы не подходит. Ещё они имеют существенно высокую стоимость в отличие от воздушных. Однако жидкостные обогреватели крайне удачный вариант, если требуется ехать далеко и с длительными стоянками.

На рынке автомобильных устройств масса предлагаемых моделей. Можно выделить несколько лучших представителей жидкостных устройств подогрева.

Webasto

Производитель: Германия.

Средняя цена: 40 тыс. рублей.

WebastoДостоинства:

  • Предпусковой обогреватель, отличающийся надёжностью и комфортным использованием.
  • Удобство обеспечивается управлением через приложение для смартфона или таймер. Дистанционное управление позволяет запустить машину и обогреватель за некоторое время до выезда, поэтому мёрзнуть и ждать пока салон согреется не нужно.
  • На окнах не остаётся влага, что не создаёт потребности лишний раз протирать и бороться с разводами и потёками.
  • Рекомендуется сначала запускать обогреватель, лишь потом двигатель. Это защитит от холодного запуска и увеличит срок эксплуатации главных устройств автомобиля.

Недостатки:

  • высокая стоимость моделей.

Eberspacher

Производитель: Германия.

Средняя стоимость: 30 тыс. руб.

Плюсы:

  • интенсивность обогревателя можно в любое время регулировать;
  • низкий уровень шума по сравнению с аналогами;
  • устройство имеет такую конструкцию, что при мойке защищено от попадания влаги;
  • поток тепла настроено оптимально чтобы максимально быстро и чисто очищать стёкла от снега и льда;
  • конструкция обогревателя прочная.

Недостатки:

  • Единственный существенный недостаток — высокая стоимость моделей.

к меню ↑

2.2 Воздушные

Принцип работы противоположен жидкостным. Эти устройства предназначены сначала обогревать салон, после – двигатель и прочие внутренние детали автомобиля. Воздушные обогреватели считаются независимы электрооборудованием. Они работают от аккумулятора машины. Их преимущества в быстром разогреве транспорта с середины, где находятся водитель и пассажиры. К тому же, воздушные намного дешевле своих конкурентов.

Среди подобных устройств можно конструкции, которые работают от прикуривателя.

Термовентилятор «3 в 1» Alca

Производитель: Германия.

Примерная стоимость: 1400 руб.

Плюсы:

  • корпус сильно нагревается, чтобы не возникло замыкания или пожара, установлен предохранитель;
  • имеет 3 режима: обогреватель, вентилятор и, если убрать откидную ручку, сойдёт за обычный фен;
  • в комплект входит шарнирная подставка, за счёт неё можно легко менять направление потока.

Минусы:

  • не рекомендуется устанавливать поток прямо на водителя или пассажиров, поэтому установить получится только возле заднего окна.

Koto 12V-901

Производитель: Китай.

Средняя стоимость: до 1 тыс. руб.

Плюсы:

  • корпус сооружен из керамики;
  • есть защита от перегрева и выгорания;
  • два режима направления воздуха: горизонтально (до 90) и вертикально (до 45);
  • можно использовать, как и обычный вентилятор, так и в качестве обогревателя;
  • миниатюрный вид и вес (500 гр.).

Недостатки:

  • максимальная мощность в 140 Вт.

ТЕ1-0182

Производитель: Китай
.
Средняя стоимость: до 2 тыс. руб.

Плюсы:

  • имеет универсальное крепление;
  • можно расположить вдали от источника тока за счёт длинного шнура (1,5 м).

Минусы:

  • максимальная мощность до 150 Вт.

Auto Heater Fan

Производитель: Китай.

Средняя стоимость: до 1,5 тыс. руб.

Плюсы:

  • работает от прикуривателя в 12 Вт;
  • есть два режима: подогрев и обычный фен;
  • длинна шнура для подключения 1,8 м.

Недостатки:

  • сделан из пластика и металла, что увеличивает пожароопасность;
  • мощность до 150 Вт;
  • способен выдерживать максимальную температуру только до 35 градусов.

к меню ↑

3 Критерии выбора

Две основные характеристики при приобретении дополнительного обогревателя — это мощность и безопасность. То есть, например, при габаритном автомобиле мощности воздушного обогревателя может не хватить для должного прогрева, в то же время при выборе жидкостного на легковушку есть высокий риск вызвать перегрев проводки и пожароопасности. О самих видах обогревателей — ниже.

После необходимо уделить внимание креплению. Например, обогреватели от прикуривателя имеют массу вариаций установки. Отталкиваться нужно от меньшего вреда салону и надёжности. Например, не стоит приобретать прибор с креплением на саморезы, если сильно переживаете за эстетический вид салона автомобиля. Также рекомендуется заранее продумать где будет располагаться оборудование, так как до желаемого места может не дотянуться шнур.

Третий и не маловажный критерий – из чего сделан корпус. Согревающее оборудования производители выпускают из разных материалов. Лучше всего себя зарекомендовала керамика. У неё есть бесспорные преимущества по сравнению с той же сталью:

  • даже при длительном использовании не подвергается коррозии;
  • элементы накаливания не сушат воздух;
  • керамика не поглощает кислород;
  • снижает риск пожара.

Большой плюс имеют автономные модели. Они создают комфортную атмосферу водителю и пассажирам, не перегружая аккумулятор и двигатель. За счёт этого продлевается период эксплуатации, снижается риск непредвиденных ситуаций (например, как разрядка аккумулятора авто) и обеспечивается эффективное прогревание стёкол.

Разница есть и в установленном нагревательном элементе. В разных ценовых классах могут быть:

  • Инфракрасный нагреватель из керамики – самый безопасный и эффективный вид нагревателя. Несмотря на это, согревают только определённые участки и имеют высокую стоимость, по сравнению с конкурентами.
  • Трубчатый электронагреватель (ТЭН) – популярный элемент в современных автомобильных обогревателях. Он максимально безопасен, хорошо прогревает за счёт высокого сопротивления и не снижает качество воздуха. Влияет на значительно большую территорию в отличие от остальных в данном списке.
  • Электрическая спираль – это прибор с нихромовой или вольфрамовой конструкцией, через которую и проходит воздух. Существует масса минусов. Например, маленький срок эксплуатации, издают сильный шум при работе и повышен риск опасности. Поэтому электроспирали не пользуются популярностью и практически уже вышли из продажи.

к меню ↑

4 Как сделать автономный отопитель салона своими руками

Как сделать автономку своими руками

Многочасовое ожидание в автомобиле в дорожной пробке или, чего хуже, ночевка в открытом поле на морозе неизбежно приводят к мысли, что автономный отопитель салона – отнюдь не блажь охотника-рыболова или атрибут дома на колесах профессионального водителя.

На холоде или небольшом морозе через каждый час прогреваем двигатель до более-менее комфортной температуры в 60-70 градусов. При -20оС греть приходится каждые 35-40 минут на средних оборотах, чтобы не умер аккумулятор.

Если на печке была установлена дополнительная электропомпа, используем прогретый мотор, как автономный источник тепла.

В зависимости от уровня утепления салона и температуры воздуха двигатель остывает за 2-3 часа, салон автомобиля – в два раза быстрее.

Через 6 часов ожидания есть риск остаться с пустым баком и разряженной батареей. В поисках защиты от надвигающегося холода водитель готов купить или изготовить автономный отопитель салона своими руками. Ситуация стимулирует задуматься о преимуществах дополнительного автономного отопителя салона автомобиля лучше всякой рекламы.

Стоит признать – стандартная комплектация и оснащение автомобиля не располагают к длительной стоянке на холоде.

При покупке авто мало кто захочет тратиться на дополнительное оснащение машины потенциально ненужным агрегатом. Но реальность вносит свои коррективы. Штатный вариант обогрева салона хорош только в движении.

Работа двигателя автомобиля в качестве отопителя салона неэффективна, 95% тепла вылетает в трубу.

Современные конструкции дополнительного отопителя салона для обогрева используют следующие варианты:

  • тепло потоков воздуха, обтекающих горячий теплообменник, нагреваемый пламенем внутреннего горелочного устройства, такой вариант именуется автономным воздушным отопителем салона автомобиля;
  • классический вариант – нагрев воздуха поверхностью теплообменника, через который помпой прокачивается дополнительное количество разогретого до относительно невысокой температуры теплоносителя;
  • нагрев с помощью электрической спирали из металлического сплава, керамического элемента или специальной металлизированной ткани из углеродного волокна.

к меню ↑

4.1 Пошаговое руководство

Автономный отопитель салона «Газели» или другого транспортного средства изготовить можно самостоятельно. Процедура состоит из нескольких этапов:

  1. Берется старый блок питания от компьютера, из которого удаляется вся начинка. То есть откручивается электронная плата, снимаются переключатели и разъемы.
  2. Роль нагревательного элемента будет играть провод из нихрома. Из него изготавливаются одинаковые пружины определенной длины. На этой стадии необходимо правильно рассчитать нагрузку, иначе возникнет излишек подачи на сеть, что вызовет недозарядку аккумуляторной батареи и прочие неприятные последствия. Сам процесс формирования узла заключается в наматывании проволоки на конус подходящего размера.
  3. Например, автономный отопитель салона на 12 вольт подойдет для авто с генератором на 70 ампер, при потреблении не более 15 А, что не сказывается отрицательно на функционировании автомобильной сети.

к меню ↑

4.2 Завершающие работы

После монтажа пружин нужных размеров их потребуется закрепить. Для этого можно использовать кусочки обычной кафельной плитки. В них проделываются отверстия, в которые вставляются болты, и при помощи этих элементов крепится нагревательный элемент. После сборки всей конструкции она монтируется в корпус блока питания.

На завершающей фазе проводят установку вентилятора. Он монтируется в штатное место блока питания в противоположной части корпуса. При работе пропеллер будет прогонять воздух через накаленную нихромовую проволоку, выдавая его в салон уже теплым.

к меню ↑

4.3 Места установки, схемы подключения

Дополнительную печку на ВАЗ-2107 можно приобрести или изготовить самостоятельно. Конструкция такого отопителя включает в себя радиатор, который посредством патрубков подключается к системе охлаждения, и вентилятор, обеспечивающий создание воздушного потока.

Решив установить дополнительный радиатор печки, в первую очередь определитесь с местом установки. Оптимальных мест установки оборудования – три:

  1. Под передним пассажирским сиденьем
  2. Ниже передней панели под вещевым боксом (бардачком).
  3. На центральном тоннеле между передними сиденьями

Выбирать место расположения следует исходя из габаритных размеров печки.

Следующее важное условие — схема подключения. Дополнительный радиатор врезаете последовательно к штатному (сливной патрубок штатного выступает в качестве впускного для дополнительного). Недостаток этого подключения — слабая теплоотдача от другого теплообменника, поскольку на него будет поступать антифриз, который уже часть тепла отдал.

Дополнительную печку можно подключить параллельно штатному отопителю (подача и слив второго радиатора врезаются в соответствующие патрубки на основной печке). Здесь негативной стороной является вероятность того, что основной поток жидкости будет поступать только на один радиатор, второй в таком случае греть будет слабо.

к меню ↑

4.4 Так ли все просто

При внешней простоте принципа обогрева воздушный автономный отопитель вряд ли можно рассматривать в качестве дополнительного отопителя салона, доступного для изготовления своими руками. В условиях самодельного производства практически очень сложно выполнить требования:

  • к качеству сварки элементов с учетом специфики тепловой нагрузки и деформации сопряженных элементов;
  • к надежности систем управления, необходимых для работы автономного отопителя;
  • к предупреждению отклонений от заданного режима горения, образования большого количества угарного газа, прогорания стенок камеры и, как следствие, смешивания продуктов горения и подогретого воздуха;
  • к обеспечению контроля процедуры запуска без риска возникновения пожара.

Другой вариант организации отопления

Классическим вариантом автономного отопителя является схема, когда в отопительном устройстве одновременно собрано два контура – контур подогрева тосола двигателя и теплообменник для теплоносителя, направляемого в систему обогрева кабины.

Встречаются варианты автономной системы отопления с небольшими модификациями, имеющие в системе обогрева салона подключенную теплоизолированную емкость или бак с горячей водой. Такой бойлер играет роль одновременно аккумулятора тепла и источника горячей воды. Дополнительный насос прокачивает и нагревает емкость, работающую в режиме бойлера. Такой автономный обогреватель чаще всего применяется для передвижных жилых помещений – домов на колесах.

Третий вариант

Электрический автономный отопитель, именуемый в просторечии «феном», служит для быстрого прогрева салона при низких температурах воздуха. Если в вашем автомобиле стоит аккумулятор емкостью не менее 75 Ач, используйте электрический отопитель салона автомобиля, который конструктивно является 12-ти вольтовым аналогом устройства для сушки волос, с той разницей, что вместо 220 В домашней электросети, используется напряжение в 12 В аккумулятора и генератора автомобиля. Африканской жары в салоне ожидать не стоит, но за время прогрева печки автомобиля до желаемых 70-80 о С, подобный отопитель салона автомобиля, работающий от прикуривателя, является незаменимым, если необходимо срочно отогреть замок или убрать иней с замерзшего стекла.

  • небольшая тепловая мощность и скорость разогрева;
  • необходимость наличия «здоровой» и заряженной под завязку аккумуляторной батареи и исправного генератора.
  • нагревательный элемент «фена» разогревается до высокой температуры и частично сжигает кислорода воздуха в салоне.
  • обращение с нагревателем требует аккуратности для предупреждения возможного попадания легковоспламеняющихся веществ на нагревательный элемент.

Автономный электрический отопитель салона автомобиля проще всего изготовить своими руками с использованием электровентилятора, работающего от прикуривателя.

Наиболее распространенной и доступной для реализации конструкцией отопителя является схема, состоящая из 12-ти вольтного вентилятора-кулера, используемого в блоках питания и системах охлаждения компьютеров и нагревательной панели. Последняя изготавливается в виде рамки или трубки из негорючего и диэлектрического материала. Подойдут элементы крышек и корпусов мощных электрических пускателей из текстолита или стеклотекстолита.

Как вариант, для использования в качестве нагревательного элемента автономного отопителя может применяться нихромовая спираль, натянутая на специальных монтажных керамические фишках. В таком случае панель можно изготовить из любого теплостойкого материала.

Наш дополнительный отопитель салона работает от прикуривателя и напряжения 12 В, поэтому в конструкции используем низкоомную нихромовую проволоку:

  • измерим с помощью тестера сопротивление 1 м проволоки;
  • для получения максимального тока в 5 А отрежем длину нихрома сопротивлением в 2 Ом и изготовим спираль, наматывая проволоку на стержень или карандаш;
  • немного растянем полученную спираль так, чтобы расстояние между витками спирали было не менее 2-3 толщин проволоки;
  • исходя из полученной длины спирали, выберем размеры нагревательной панели такой, чтобы в сечении рамки находилось не менее 4-5 рядов нагревательного элемента.
  • закрепим спираль на монтажной рамке, установим вентилятор и подключим к выходным контактам двужильный шнур с сечением провода не менее 1,5мм 2 .

После сборки конструкции автономного электрического обогревателя тестируем, подключив на короткое время к выводам аккумулятора. Если монтаж выполнен правильно – спираль отопителя не должна разогреваться до «красного» состояния, направление движения воздуха, подаваемого вентилятором, должно соответствовать расчетному. В противном случае необходимо изменить полярность подключения и учесть при подсоединении штекера включения в прикуриватель.


Видео как сделать отопитель салона самостоятельно:

Работающая печка в салоне автомобиля – это очень хорошо, особенно если за окном зима. Ведь управлять машиной, когда в салоне холодно, очень неудобно, а иногда и опасно. Но часто обыкновенные штатные печки для эффективной работы требуют большого количества электрической энергии и горючего. Чтобы снизить расход топлива, автовладельцы стали применять автономный отопитель салона на 12 вольт дизельный. Эти устройства имеют ряд серьезных преимуществ перед штатными печками. Один из плюсов – это экономия заряда аккумулятора и топлива.

к меню ↑

4.5 Стоит ли устанавливать

Если говорить о рациональности установки такого оборудования, это зависит от того, как часто автомобиль эксплуатируется зимой. Если владелец выезжает на машине всего несколько раз в течение месяца, то автономный отопитель салона на 12 вольт дизельный не нужен.

к меню ↑

4.6 Сколько можно сэкономить

Если автономные печки использовать интенсивно, можно сэкономить от 25 до 100 литров горючего в течение сезона. Но проценты экономии у каждого свои. Это зависит от того, как эксплуатируется автомобиль, от манеры вождения, а также от типа установленной аппаратуры.

к меню ↑

5 Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

к меню ↑

5.1 Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

  • Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
  • Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
  • Осевые вентиляторы в количестве двух штук.
  • Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
  • Провод сечением не менее 2,5 мм2.
  • Разъем для прикуривателя.
  • Кнопка-выключатель.

к меню ↑

6 Установка дополнительной печки в салоне ВАЗ-2110

Прежде чем устанавливать новый обогревательный элемент в салоне транспортного средства, следует определиться с последовательностью выполняемых действий. Процесс инсталляции дополнительной печки можно разделить на несколько основных шагов:

  • закрепление отопительного агрегата под передним сиденьем пассажира;
  • разгерметизация системы охлаждения силового агрегата;
  • подключение дюритовых шлангов устанавливаемого прибора в разрез системы охлаждения мотора (важно соблюсти одно правило: шланги новой печки не должны соприкасаться с трубой глушителя и деталями рулевого управления);
  • сверление в моторном щитке двух небольших отверстий, диаметром около 19 мм (это необходимо для патрубков нового отопителя);
  • расположение патрубков отопителя в салоне под обивкой напольного покрытия;
  • выведение патрубков неподалёку от каркаса сидения для пассажира;
  • установка крепёжных элементов, помогающих зафиксировать патрубки на дополнительном отопителе;
  • наполнение расширительного бачка примерно парой литров тосола или антифриза;
  • удаление воздушной пробки из системы охлаждения мотора;
  • создание кнопки на приборной панели, посредством которой автовладелец сможет удалённо управлять новым обогревательным элементом.

Для установки дополнительного отопителя ВАЗ-2110 понадобится около 4 часов

Если вместе с новой печкой будет установлена дополнительная помпа, то это поможет сделать работу отопителя более продуктивной, ведь дополнительная печка использует поток тосола, который нагнетается только стандартной помпой.

к меню ↑

6.1 Достоинства дополнительной печки

Бывалые автомобилисты отмечают тот факт, что поставленный в салон дополнительный обогреватель помогает прогреть до комфортной температуры пространство в 2 раза быстрее. Вместе с тем ноги сидящих сзади пассажиров постоянно будут находиться в тепле.

Дополнительное отопительное приспособление не сказывается на красоте салона, агрегат не портит внешний вид и не мешает ногам пассажиров.

к меню ↑

6.2 Недостатки нового обогревателя

Обновлённое отопление хоть и делает температуру в салоне авто выше привычной, имеет некоторые минусы. В частности, начинает медленнее греться тосол или антифриз, что происходит ввиду увеличения теплоёмкости системы охлаждения движка.

Кроме этого, в салоне появляется дополнительный шум, издаваемый новым отопителем, а пыль, находящаяся на полу, поднимается вверх вместе с потоками нагретого воздуха.

В летнее время особенное неудобство могут доставлять горячие шланги, расположенные под напольной обивкой, так как они начнут нагревать салон. Правда, исправить ситуацию может установка маленького крана в моторном отделе, которая должна быть осуществлена на этапе «врезки» в систему охлаждения движка. Стоит отметить, что подобного устройства (крана) в готовом отопителе нет.

При установке отопителя в салоне появляется дополнительный шум

При отсутствующей регулировке скорости дополнительной печки одна часть салона будет прогреваться сильнее, за счёт чего сидящий в этом месте пассажир может ощущать дискомфорт.

к меню ↑

6.3 Создание самодельного дополнительного отопителя

Сделать самодельный дополнительный отопитель ВАЗ-2110 можно из старого радиатора печки любого другого автомобиля.

к меню ↑

7 Итог

Водитель, который мерзнет внутри салона авто, испытывает дискомфорт. В результате возникает стрессовая ситуация, ухудшается контроль на дороге, что может привести к возникновению аварийных ситуаций.

Автономный обогреватель на дизельном, бензиновом или газовом топливе поможет решить эту проблему.

Большинство из этих агрегатов не требуют включения двигателя машины, могут работать в заглушенном транспортном средстве.

Выбор подобных приспособлений весьма широк. Владелец может без проблем найти дизельные, бензиновые, электрические или газовые модификации по доступной цене. при этом монтаж устройств реально произвести самостоятельно за считанные минуты.

Источники


  • https://AutoTopik.ru/obuchenie/949-avtonomnye-otopiteli-salona.html
  • https://masterfibre03.ru/otoplenie-i-radiatory/avtonomka-svoimi-rukami.html
  • https://remam.ru/vozdsys/ustanovka-avtonomnogo-otopitelya-na-avtomobil-svoimi-rukami.html
  • https://sto-tolyatti.ru/drugoe/pechka-v-mashinu-svoimi-rukami.html
  • https://vyborok.com/rejting-luchshih-obogrevatelej-salona/
  • https://ometalledo.ru/kak-sdelat-avtonomku-svoimi-rukami.html
  • https://kalina-2.ru/remont-vaz/avtonomka-dlja-avto-svoimi-rukami
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
