1 Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

к меню ↑

2 Нормы для котельной в частном доме

Котельная в частном доме юридически не является «котельной».
Юридически мы проектируем не котельную, а «теплогенераторную». А котел в частном доме вовсе не котел, а «индивидуальный источник теплоснабжения», т.к. его мощность меньше 100 кВт и тем более меньше 360 кВт, которые регламентирует СП 89.

Согласно СП 60.13330.2012 п. 6.6.2 – теплогенераторы – автоматизированные котлы, рассчитанные для индивидуального теплоснабжения зданий до 360 кВт.

Поэтому СП 89 «Котельные установки», который все считают за основной документ, никаким образом не относится к котельным в частном доме. Его область применения – котельные в зданиях от 3000 м2 (от 360 кВт). Любые ссылки на этот норматив незаконны.

Основные требования к котельным:

СП 281.1325800.2016 – требования к помещению котельных (раздел 5);

СП 41-104-2000 – более ранняя версия СП 281 с более жесткими требованиями (раздел 4);

СП 31-106-2002 – требования к размещению оборудованию котла (п.6.2- 6.3) и насосных групп (п.4.4.8);

СП 7.13130.2013 – требования к выходу дымохода на кровле (п. 5.10-5.24);

СП 402.1325800.2018 – требования к размещению газового оборудования в кухне и котельной;

СП 124.13330.2012 – требования к тепловой сети, если котельная находится в отдельном здании (например, бане или гараже).

к меню ↑

2.1 Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

  •  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
  • По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
  • По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Согласно СП 42-101-2003 рекомендуется:

пп. 6.17 ….В помещении, где устанавливается отопительное газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м2 при толщине стекла 3 мм, 1,0 м2 — при 4 мм и 1,5 м2 — при 5 мм.

пп. 6.18 Рекомендуется для помещений, предназначенных для установки отопительного газоиспользующего оборудования, соблюдать следующие условия:

— высота не менее 2,5 м (2 м — при мощности оборудования менее 60 кВт);

— естественная вентиляция из расчета: вытяжка — в объеме 3-кратного воздухообмена в час; приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Для оборудования мощностью св. 60 кВт размеры вытяжных и приточных устройств определяются расчетом;

— оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения и ограждающие от смежных помещений конструкции с пределом огнестойкости не менее REI 45 — при установке оборудования мощностью св. 60 кВт или размещении оборудования в подвальном этаже здания независимо от его мощности;

 — выход непосредственно наружу — для помещений цокольных и подвальных этажей одноквартирных и блокированных жилых зданий при установке оборудования мощностью св. 150 кВт в соответствии с требованиями МДС 41-2

пп. 6.19 В жилых зданиях рекомендуется установка бытовых газовых плит в помещениях кухонь, отвечающих требованиям инструкций заводов-изготовителей по монтажу газовых плит, в том числе и в кухнях с наклонными потолками, имеющих высоту помещения в средней части не менее 2 м, при этом установку плит следует предусматривать в той части кухни, где высота не менее 2,2 м.

пп. 6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

Согласно МДС 41-2.2000 рекомендуется:

пп.5.1 При размещении в кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

— объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

пп. 5.2 При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

Кратко об основных требованиях к помещению газовой котельной на коротком видеоролике:

к меню ↑

2.2 Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

  • при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
  • от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
  • от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

  • для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
  • от 30 до 60 кВт — 13,5 м3;
  • от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.


Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

  • Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления. Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
  • В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
  • Обязательна вентиляция и удаление продуктов сгорание через дымоход. Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
  • К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла мощность их суммируется
При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

1. Объем помещения котельной должен быть более 15 м3, но этого мало.

При переводе 15 м3 в площадь, это всего 5 м2, что недопустимо мало для размещения оборудования. Минимально требуется 8 м2 (24 м3).

2. Котельную можно размещать в цоколе, подвале или на первом этаже.

На 2 этаже разместить котельную можно только в теории. На практике решение сложное, т.к. такая котельная обязательно должна находиться полностью над техническим помещением, например над гаражом. Но гвоздь в крышку этой замечательной идеи забивает пункт ниже.

3. Запрещено располагать котельную рядом со спальнями.

Вы можете рискнуть и расположить помещение котельной через стенку от спальни, но это запрещено нормами.

4. Эвакуационный путь из котельной на улице должен быть не более 12 м.

Эвакуационный путь может проходить через лестницу или коридор.

5. Высота помещения не менее 2,2 м.

При этом высота от верха оборудования до потолка должна быть не менее 1 метра.

к меню ↑

2.3 Организация котельной с применением газового котла

Котел мощностью до 60 кВт можно поставить на кухне. Обязательно, чтобы объем помещения при этом был от 15 м³, а высота потолков 2,5 м.

С параметрами от 60 до 150 кВт котел можно поставить в подвале или на цокольном этаже. До 350 кВт — на нижнем этаже или в отдельно организованной постройке.

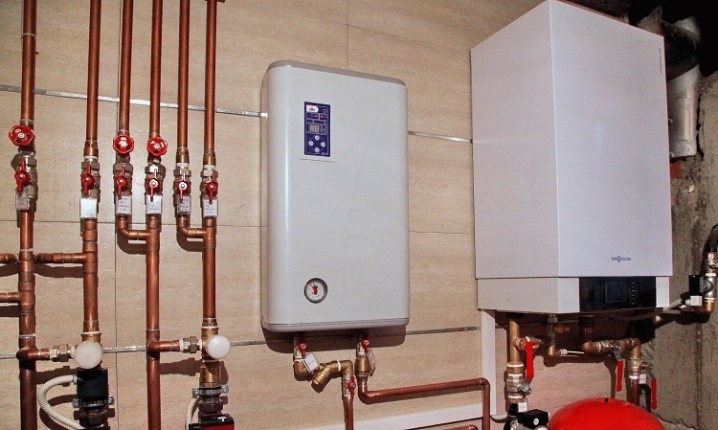

Газовый котел

Объем помещения под газовый котел мощностью до 30 кВт должен быть равен 7,5 м³. От 30 до 60 кВт — 13,5 м³. До 200 кВт — 15 м³.

В котельной по нормативам следует создать следующие условия:

  • естественное освящение;
  • расчет размеров стекла по следующей методике: на 1 м³ котельной должно приходиться 0,03 м² остекления;
  • удаление продуктов горения следует осуществлять через дымоход. Для использования котла низких мощностей, вывод отработанных веществ организовывается через стенку помещения.

Обращаем ваше внимание! Окна должны отворяться наружу, и быть оснащены форточным отделением. Это предусматривает экстренное проветривание котельной, когда возникает утечка газа.

К котельной требуется наладить канализационную систему для отвода сточных вод. Для обеспечения подпитки оборудования следует организовать подачу воды.

По данным СНиП помещение с котлом мощностью больше 60 кВт, должно иметь систему контроля загазованности. При превышении норм сработает датчик, и подача газа прекратится.

к меню ↑

2.4 Характеристики котельной с использованием твердого и жидкого топлива

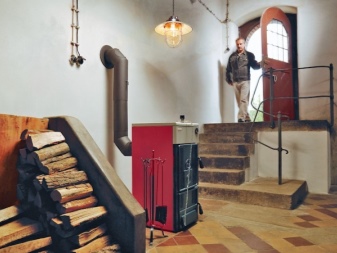

В силу того, что котел на твердом топливе в отличие от газового не взрывоопасен, к нему предъявляется щадящие требования.

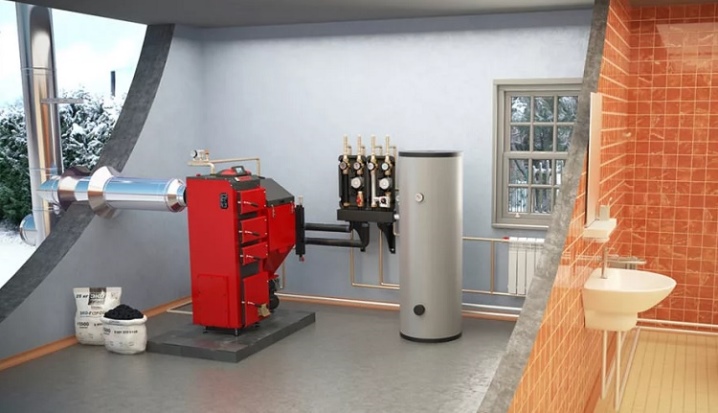

Котел на разном топливе

Обычно такой тип котлов размещают в цокольном или подвальном помещении. Устанавливая их, учитывают некоторые правила:

  • Напольное покрытие рекомендовано застелить металлическими листами поверх негорючей подложки. Основание пола выполняют из огнеупорного материала, лучше всего забетонировать.
  • Минимальная площадь — 8 м².

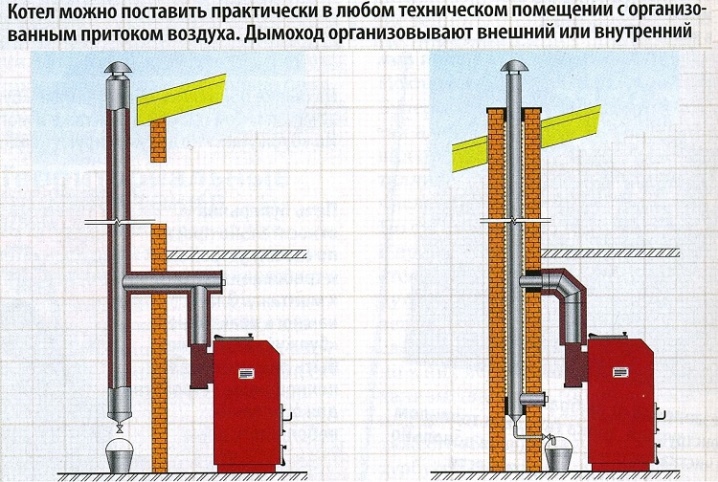

  • Дымоход для рассматриваемого подтипа котлов располагается вертикально. Дымоход должен обладать ревизионным отверстием, позволяющим очищать и контролировать отведение продуктов горения.

Обязательно наличие огнетушителя и противопожарного щита. Помните об этом!

Важно правильно организовать вентиляцию, в идеале рекомендуется использовать приточно-вытяжную. Свежий воздух необходим для горения твердого топлива. Расчет сечения вытяжки проходит по следующей методике: при расположении котельной на первом этаже на 1 кВт мощности котла требуется 8 см². При размещении котла в подвале на 1 кВт рекомендовано 24 см².

Если дымоход выполнен из кирпича, его целесообразно ошкурить для пожаробезопасности. Из металла —использовать сэндвич-трубу, подразумевающую установку теплоизолятора между двойными стенками. При превышении температурной границы сгорания в +1000 °C, возможно возгорание. Поэтому не пренебрегайте нашими советами.

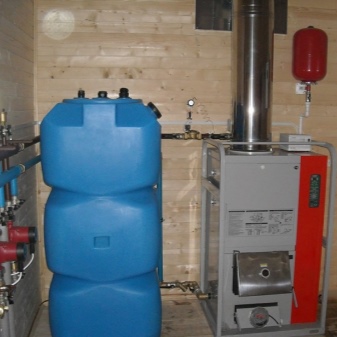

Особенности котельной на жидком топливе (дизеле): достаточно шумный процесс работы и специфический запах. Поэтому не рекомендуется устанавливать такой котел на кухне. Специально оборудованное помещение должно обладать соответствующей звукоизоляцией, и не давать запаху просачиваться через дверной проход. Двери по периметру должны иметь уплотнение высокого качества.

к меню ↑

2.5 Размеры и другие параметры помещения

Топочную нельзя обустраивать в жилых комнатах частного дома. Исключение – местные нагреватели воздуха: газовые и электрические конвекторы, камины, печи на дровах. Где можно размещать котельное оборудование:

  • в нежилых помещениях – коридоре, кухне, подвале, цокольном этаже при условии выполнения требований к размерам комнаты и вентиляции;
  • во внутреннем помещении на любом этаже дома, специально предназначенном для установки котлов и водонагревателей;
  • в пристройке либо отдельно стоящем здании, например, летней кухне или гараже;
  • на улице под навесом (если не запрещает инструкция по эксплуатации конкретного аппарата).

Важное уточнение. Автономную котельную, работающую на сжиженном газе (СУГ), недопустимо устраивать в цокольном либо подвальном помещении. Смесь пропана с бутаном тяжелее воздуха, в случае утечки газ стелется над полом и не удаляется естественной вытяжкой.

В санузлах и ванных комнатах ставить газоиспользующие нагреватели нельзя. Теплогенераторная должна иметь окна, расчет площади остекления делается так: на каждый кубометр объема помещения приходится 0.03 м² светопрозрачной конструкции. Функциональное назначение окон в котельной:

  1. Организация естественного освещения днем.
  2. Отвод ударной волны на улицу в случае взрыва.

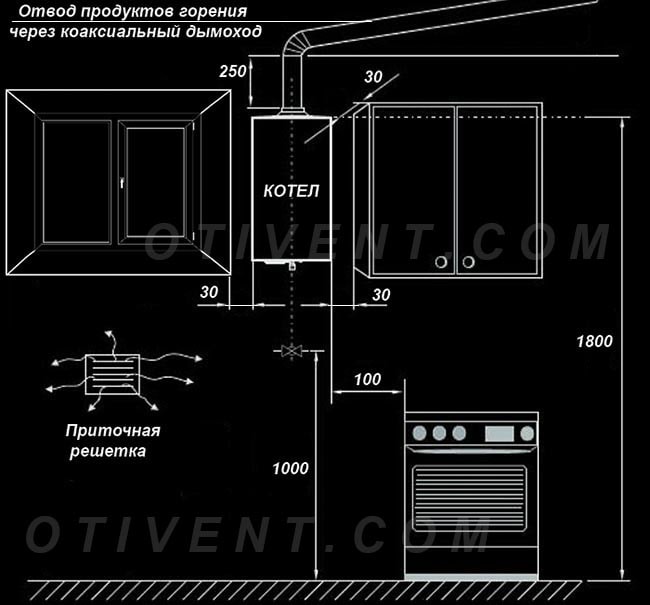

Схема размещения газового котла на кухне
При монтаже турбированного газового котла на кухне надо выдержать технологические отступы, обеспечить вентиляцию и проветривание через открывающееся окно

Остекление относится к легкосбрасываемым конструкциям. При взрыве газа или перегретого ТТ-котла стекло вылетает в первую очередь, нагрузка от ударной волны на стены существенно снижается. Это особенно актуально для легких каркасных зданий. По той же причине дверь из топочной должна распахиваться наружу.

Требования к объему и размерам котельной теплопроизводительностью до 60 кВт:

  • минимальная высота потолков – 2 м;
  • кубатура – минимум 8 м³;
  • при установке 2 теплогенераторов указанные габариты увеличиваются до 2.5 м и 13.5 м³ соответственно.

Примечание. Мы привели нормы из документа СП 62.13330.2011. Свод Правил 402.1325800.2018 (более новый) уже требует выделить под топочную комнату высотой 2.5 м, минимальный объем – 15 м³. Отсюда разночтения и неприятные нюансы при сдаче котельных в эксплуатацию газовым службам.

к меню ↑

2.6 Размеры и площадь

Требования к минимальному размеру помещения тоже имеются:

  • объем – не менее 15 куб. м;
  • высота потолков – не менее 2,5 м.

к меню ↑

2.7 Требования к окнам

Обустройство дома

Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.

Предусмотрены нормы и для размеров остекления. Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

  • ФЗ №384;
  • Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
  • Постановление Правительства №87;
  • Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
  • СНиП (II-35-76, 2.04-05);
  • СанПиН 2.2.4.548-96. 2.2.4;
  • Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.


Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

  • ГОСТ 30434-96;
  • ГОСТ 30528-97;
  • ГОСТ Р ЕН 12238-2012;
  • ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
  • ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
  • СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
  • ГОСТ 32548-2013 (межгосударственный стандарт);
  • СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

  • ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
  • ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
  • ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.


Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Площадь остекления в газовой котельной СНиП

В помещении данного типа, согласно нормам, должно быть хотя бы окно.

Общая площадь остекления в газовой котельной частного дома должна быть не меньше пятидесяти квадратных сантиметров.

Площадь окна нужно увеличивать в зависимости от размеров помещения, то есть на каждый дополнительный кубический метр, следует добавлять три квадратных сантиметра окна.

Наличие форточки очень важно, ведь если будет утечка, то с помощью нее нужно будет проветрить котельную.

Организация притока воздуха, является еще одной нормой. Это можно выполнить, если сделать отверстие размером 15*20 см, или дверную щель в двадцать миллиметров.

Такое помещение должно быть отделено от дома, с помощью стен или перегородок, огнестойкость, которых должна составлять 0,75 часа, с нулевым пределом распространения огня.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

  • поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
  • смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

  • ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
  • буква Ж, указывающая на то, что окно предназначено для жилых зданий;
  • буква П или С, указывающие на тип вскрытия сбросного проема – поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012. Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

к меню ↑

2.8 Вентиляция теплогенераторной

Во внутренних, пристроенных и отдельных помещениях следует предусматривать естественную вытяжку и приток свежего воздуха. Конкретные требования:

  • в котельной с газовыми теплогенераторами количество приточного и вытяжного воздуха равно 3 объемам комнаты в течение 1 часа (трехкратный воздухообмен) плюс подача воздуха на горение;
  • для турбированных котлов, оборудованных закрытой камерой, предусматривается наружный забор воздушной смеси на горение;
  • для агрегатов на твердом и жидком топливе делается однократный воздухообмен + дополнительный приток на горение (количество указывается в паспорте отопителя);

    Схема воздухообмена в котельной
    Организация вентилирования теплогенераторной с любыми типами котлов. Исключение – агрегаты, потребляющие сжиженный газ, для них воздухообмен делается иначе.

  • вытяжка организовывается через вертикальный канал сечением 140 х 140 мм (или Ø150 мм), решетка располагается в верхней зоне котельной;
  • приточный воздух подается через входную дверь 2 способами: снизу в полотно врезается вентиляционная решетка либо оставляется щель между полом и створкой (площадь сечения – 0.02 м²).

Дополнение. Если один из котлов потребляет сжиженную пропан-бутановую смесь, в помещении необходимо монтировать 2 вытяжных решетки – одна над полом, вторая – под потолком. Причину мы поясняли выше – СУГ значительно тяжелее воздуха.

Естественная вентиляция – типовое решение для бытовых котельных. Принцип работы следующий: в вертикальном вытяжном канале возникает природная тяга, удаляющая воздух из верхней зоны топочной. Создается разрежение, затягивающее свежие воздушные массы сквозь приточную решетку или зазор под дверью.

Вентиляция котельной на сжиженном пропане
Вентилирование топочной на сжиженном газе – вытяжная решетка над полом должна забирать 2/3 от общего количества воздуха

к меню ↑

2.9 Правила устройства дымоходов

Труба для отведения продуктов горения используется в большинстве котельных. Дымоход нужно правильно построить – выбрать удачное место и одновременно соблюсти все требования. Правила прокладки дымовой трубы:

  • диаметр (сечение) – не меньше выхода продуктов горения из котла;
  • максимально разрешенное количество поворотов трубы на 90° – три;
  • вертикальный ствол дымохода прокладывается прямо сквозь перекрытия либо вдоль наружной стены, максимальная длина горизонтального присоединительного участка – 3 м;
  • для обхода пристенной трубой кровельного свеса разрешается использовать 2 колена 30°;

    Схема определения высоты дымовой трубы
    Высота оголовка дымохода над кровлей зависит от расстояния до конька

  • верхний срез газохода не должен попасть в зону ветрового подпора, высота трубы определяется по чертежу;
  • оголовки дымоходов, подключенных к газовым теплогенераторам, нельзя накрывать зонтами и различными колпаками;
  • при проектировании котельной строящегося дома для каждого водогрейного аппарата предусматривается обособленный дымоотвод;
  • в топочной существующего дома к отводящему каналу допускается подключать 2 котла.

Подключение 2 теплогенераторов к 1 дымоходу

Уточнение. Присоединение 2 источников тепла к одному вертикальному дымоходу производится на разных высотах с отступом 75 см, как это сделано на фото.

В деревянных и других домах, построенных из горючих материалов, труба прокладывается с противопожарным отступом от стены 50 см. Если конструкция обшита негорючей отделкой (лист металла, асбеста, минерита), указанное расстояние сокращается до 250 мм.

Нормативные требования к дымоудалению

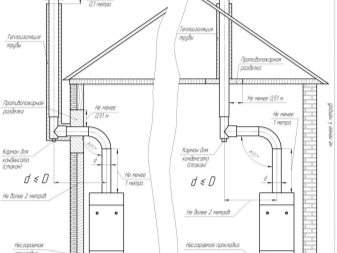

Способы прокладки дымохода из котельной деревянного дома

Узел прохода трубы сквозь деревянную стену котельной устраивается по аналогичному принципу. Нужно вырезать проем такого размера, чтобы отступ от стенки дымохода до древесины составлял 50 см. Если применяется изолированная труба типа сэндвич, интервал можно уменьшить до 38 см.

к меню ↑

2.10 Размещение котла в кухне, кладовой или коридоре

Если площадь дома меньше 350 м2, Вы можете вообще не оборудовать котельную.
Котел мощностью до 50 кВт (до 350 м2) Вы можете разместить в кухне или кухне-столовой. Газовые службы без вопросов одобрят такое решение, если объем кухни будет более 21 м3 (или 7 м2), а кухни-столовой более 36 м3 (12 м2). Также на кухне необходимо окно и естественный вытяжной канал на кровлю.

Я подчеркну, размещение котла на кухне — стандартное решение для частных домов в Европе, но в России из-за незнания законов, люди стараются «перестраховаться», хотя газовики с большей вероятностью найдут ошибки в помещении котельной, чем в небольшом закутке в кухне. Настенный котел в таком случае разместим в шкафу кухонного гарнитура.

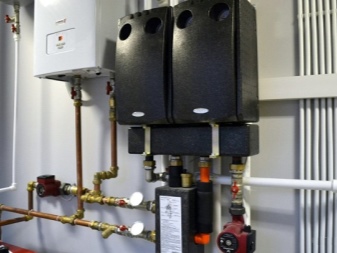

Основное оборудование – бойлер, насосы, смесительные группы, распределительный коллектор и расширительные баки можно установить в пространстве под лестницей или выделить шкаф размером 1,0×1,5 м. К этому оборудованию нет жестких требований, кроме удобства обслуживания и ремонта.

Дымоход от котла будет уходить на фасад без подъема на кровлю или через шахту на кровлю.

Для каждой котельной есть свое правильное решение, поэтому рекомендую прислать мне Вашу планировку и проконсультироваться. Также вы можете установить котел в кладовой или в коридоре, если над этажом выше нет спальной комнаты

к меню ↑

2.11 Дополнительные требования

Кроме вышеперечисленных нормативов, при оборудовании домашней котельной учитываются и другие правила.

  • В топочной продумывается оптимальный способ удаления продуктов горения. Если котел имеет мощность свыше 30 кВт, комнату придется снабдить дымоходом, выходящим за уровень крыши. Для маломощного оборудования достаточно будет вентиляционного отверстия в стене.
  • Окно в помещении обустраивается таким образом, чтобы его можно было свободно открыть, это поможет избавиться от скопления газа при его утечке.
  • К бойлерной комнате обеспечивают подвод водоснабжения и канализационной системы. Они потребуются для питания оборудования и вывода отработанных тепловых стоков.
  • В бойлерной с котлом более 65 кВт устанавливается система контроля за уровнем газа.

С помощью датчиков система следит за уровнем газа в помещении и своевременно перекрывает его подачу.

к меню ↑

3 Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

  • Минимальный объем — 15 кубометров.
  • Высота потолков :
    • при мощности от 30 кВт — 2,5 м;
    • до 30 кВт — от 2,2 м.
  • Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
  • Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков
Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

к меню ↑

3.1 Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

  1. Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра.
  2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
  3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

    Пристройка делается из негорючего строительного материала
    Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

к меню ↑

3.2 Требования к отдельно стоящим топочным

Такие котельные делают при большой мощности котлов — выше 200 кВт. Кроме уже озвученных ранее есть несколько специфических требований. Вот они все:

  • Материал стен, отделки и кровли должен быть несгораемым.
  • Объем помещения отдельной котельной — не менее 15 кубометров, плюс 0,2 кв.м на каждый кВт мощности, идущий на отопление.
  • Высота потолка не менее 2,5 м.
  • Площадь остекления считается исходя из 0,03 кв.м на каждый куб объема.
  • Окно должно иметь форточку или фрамугу.
  • Под котел требуется отдельный фундамент, его высота не должна быть выше 15 см выше уровня пола.
  • При относительно небольшой массе (до 200 кг) допускается установка на бетонный пол.
  • Должна присутствовать система аварийного отключения газа (монтируется на трубе).
  • Двери неусиленные, слабозакрепленные.
  • Вентиляция в помещении должна обеспечивать трехкратный обмен воздуха за 1 час.

При приемке и установке газового оборудования в отдельной котельной приемка будет строгой: все нормы должны быть соблюдены. Только в этом случае вам выдадут разрешение.

Отдельно стоящая котельная может быть и такой
Отдельно стоящая котельная может быть и такой

к меню ↑

3.3 Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части
Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

к меню ↑

3.4 Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Приток воздуха в котельную

Приточное отверстие в котельной размещается в нижней части двери или в стене. Необязательно делать приток воздуха с улицы. Достаточно сделать отверстие в коридор.

Вы можете заказать противопожарную дверь с уже готовым отверстием. Размер приточного отверстия зависит от площади котельной, мощности и типа котла. Приток воздуха для котельной с современными котлами с закрытой камерой сгорания мы учитываем только в трехкратном объеме. Приток воздуха в котельной с напольными котлами  ̶  трехкратный обмен + воздух для горения.

Для любой котельной с современным котлом подойдет отверстие 400×150 (108 м3/ч) с двух сторон закрытое решеткой. Если у Вас напольный атмосферный котел, пользуйтесь таблицей:

Площадь дома (м2) Мощность котла (до кВт) Объем воздуха и размер приточного отверстия ДхВ,мм.
Котел напольный атмосферный
До 250 менее 40 кВт 160 м3/ч (400×150)
250 — 450 40-60 кВт 190 м3/ч (500×150)
450 — 650 60-80 кВт 210 м3/ч (400×200)
650 — 850 80- 100 кВт 240 м3/ч (500×200)

Если вы не знаете, какой будет котел – принимайте объем воздуха и размер приточного отверстия по таблице в зависимости от размера дома. На мощность котла можете не обращать внимание.

Создание естественной вентиляции

Если дом отапливается котлом мощностью до 30 кВт, в домашних котельных достаточно обеспечить приток воздуха, создав канал в нижней части стены или двери. Им служит отверстие в стене диаметром 10-15 см.

Как создать канал в нижней части стены или двери:

  • в отверстие вставляется обрезок трубы из пластика или асбоцемента;
  • на него снаружи крепится защитная сетка, оберегающая от проникновения насекомых и пыли;
  • изнутри на канал желательно установить клапан обратной тяги;
  • приток воздуха обеспечивается через перекрытую решеткой нижнюю часть уличной двери;
  • вытяжной канал выводится через кровлю. Он представляет собой трубу того же диаметра, которая в верхней части оснащена защитной сеткой и зонтиком, предотвращающим попадание осадков;
  • приточное отверстие рекомендуется расположить неподалеку от топливника, в нижней части стены. В этом случае воздух будет попадать в камеру сгорания напрямую, не поднимая пыли в помещении;
  • расположение вытяжки также «привязывается» к отопительному агрегату. Так как продукты сгорания поднимаются, вытяжной канал монтируют неподалеку от дымохода.

вентиляция в котельной

Создание принудительной вентиляции

Естественная вентиляция в котельной с мощным отопительным агрегатом может оказаться недостаточной. Ее функционирование нестабильно, поскольку зависит от погодных факторов, и контроль поступления воздуха в топочную становится невозможным.

Монтаж вентилятора на вытяжную трубу позволит обеспечить необходимую интенсивность воздушного потока и обезопасить котельную от накопления летучих продуктов сгорания. Мощность вентилятора подбирается в соответствии с максимальными потребностями котла — к указанному в паспорте параметру прибавляют 30%.

к меню ↑

3.5 Преимущества и недостатки отдельного помещения

Перечислим основные достоинства и недостатки изолированного служебного домика, выделяемого под котельную:

Преимущества

Отдельно стоящая котельнаяДостоинства, несмотря на дополнительные капиталовложения, значительны. Основные:

  • Экономия внутреннего пространства в доме
  • При перестройке старого здания не всегда возможно встроить котельную в существующий интерьер
  • Если имеется несколько строений, которые нужно отапливать, выгоднее построить отдельную котельную для всех
  • Не требуется подводить к дому газовую магистраль
  • Можно нанять персонал для обслуживания котельной, без доступа в жилые помещения

Недостатки

  • Первый и главный недостаток такого решения – расходы на строительство отдельно стоящего домика. Даже небольшое здание требует определенных капитальных вложений
  • Необходимость вести изолированную теплотрассу от котельной в здание, что неминуемо влечет за собой потери тепловой энергии
  • Опасность разморозки труб, если котел вдруг прекратит работу в мороз. Хотя хорошая теплоизоляция поможет продержать тепло значительное время

к меню ↑

4 Размер газовой котельной в частном доме

Рекомендую принимать минимальную площадь котельной 8 м2.
Нормативное значение 5 м2 (или 15 м3) недостаточно для размещения оборудования.

План расположения оборудования по 1 стене для котельной в частном доме

Если располагать все оборудование по одной стене потребуется 3,2 м в длину и 1,7 м в ширину только для оборудования без учета открывания дверей и окна. Длину 3,2 м  зачастую обеспечить сложно, поэтому мы переносим часть оборудования на другую стену помещения. В таком случае зона размещения оборудования составит 2,5×2,5 метра.

План расположения оборудования по 2 стенам - котельная
Схема расположения оборудования котельной на 2 стены

Котельная в частном доме часто используется в том числе как постирочная. В ней устанавливают стиральную и сушильную машины. В таком случае котел слетает с гарантии, т.к. согласно паспорту котла нельзя размещать химические средства в котельной. Но в тоже время советую не обращать на это внимание. Гарантийное обслуживание котла обходится дороже, чем замена деталей за свой счет.

к меню ↑

5 Габариты для помещений с другими котлами

Кроме газового оборудования, существуют и другие приборы, работающие на электричестве, твердом или жидком виде топлива. Для бойлерных, обслуживающих разные типы оборудования, разработаны свои стандартные правила.




к меню ↑

5.1 На жидком топливе

Котлы подобной категории используют для работы мазут, масло, дизельное топливо. Они издают сильный шум и специфический запах. Из-за этих факторов жидкотопливную котельную лучше разместить в отдельном строении, можно в гараже. Для удобства следует позаботиться о звукоизоляции, а металлические двери дополнить уплотнителем, он в какой-то степени поможет удерживать шум и запах.

Производя расчет параметров комнаты, учитывается 4,5 кв. м для установки котла и место для хранения топлива. В крайнем случае топливный бак можно определить вне помещения. В котельной нужна хорошая вентиляция, внизу стены предусматривается окно с возможностью проветривания. Жидкотопливные бойлерные оборудуют крайне редко из-за жестких требований пожарной безопасности.




к меню ↑

5.2 На твердом топливе

К твердым видам топлива относятся дрова, всевозможные евродрова, пеллеты, топливные брикеты, уголь и торф. Весь этот ассортимент не взрывоопасен и стоит дешевле газа, но уступает ему в комфортности. К тому же такие котлы имеют низкий КПД, всего 75%. Требования по ГОСТу для твердотопливной бойлерной менее жесткие, чем для газового оборудования. Комната должна располагать размерами 8 кв. м и находиться в отдельном строении. Но иногда ее обустраивают в помещении ниже жилого уровня.

Проводка в комнате должна быть скрытой, лучше, если она проходит внутри огнеустойчивых труб, и иметь пониженное напряжение (42 В) для питания розеток. Для оборудования выключателей применяется максимальная герметичность.

Такая предосторожность убережет от возгорания угольной пыли, присутствующей в воздухе.

Для твердотопливных котельных важна приточно-вытяжная вентиляция, поступление свежего воздуха дает возможность топливу лучше разгораться. Сечение вытяжки для цокольного этажа рассчитывается по схеме – 1 киловатт мощности котла на 8 кв. см. Для подвального помещения размеры сечения увеличиваются до 24 кв. см на кВт мощности. В нижней части стены устанавливают приточное окно.

Дымоход должен быть прямым, в крайнем случае иметь минимум колен. Хорошо, если сечение трубы совпадает с диаметром входного отверстия, но не сужается переходником. Вывод трубы наружу производится благодаря узлу из огнестойкого материала, установленного на выходе дымохода через крышу или стену. Топочные комнаты с твердым топливом необходимо оборудовать противопожарным щитом и огнетушителем.



к меню ↑

5.3 На электричестве

Котлы, работающие на электричестве, наиболее безопасны и комфортны. Но прежде чем решиться на их установку, следует взвесить все «за» и «против», каждый из аргументов достаточно весом и может повлиять на выбор владельца. Начнем с положительных моментов.

  • Обогревательный котел такого типа опасен не более любого бытового электроприбора, находящегося в доме.
  • Для него не нужна специальная комната, для установки вполне подойдет кухня, санузел, прихожая.
  • Нет необходимости оборудовать специальную вентиляционную систему.
  • Котел не имеет опасных продуктов горения.
  • Не издает шума и запаха.
  • Его КПД приближается к 99%.

Основным минусом данного вида оборудования является полная зависимость от внешней подачи электроэнергии. Установка котлов в районах с частым перебоем электричества нецелесообразна. Для зданий с площадью около 300 кв. м понадобится котел мощностью 30 кВт. Отопительную систему необходимо оборудовать стабилизатором, предохранительными автоматами. Проводка в доме должна быть новой и усиленной.

Есть еще один существенный минус обогрева дома с помощью электроэнергии – это стоимость такого отопления, она самая высокая среди всех известных способов. Какой бы вид отопительной системы ни был выбран, необходимо соблюдать рекомендации по ее установке и эксплуатации.

Кроме обозначенных нормативами размеров, котельную следует увеличить до уровня собственного удобства, позволяющего беспрепятственно обслуживать и ремонтировать оборудование.




к меню ↑

6 Проектирование частной котельной

Немалая часть бюджета тратится на отопление. Поэтому уже на

этапе проектирования

котельной в частном доме нужно ее максимально оптимизировать, точно

рассчитав схему котельной для частного дома.

Для этого нужно рассмотреть все варианты расположения не

только самого котла, но и расширительного бака, радиаторов, а также учесть

нюансы разводки и циркуляции.

к меню ↑

6.1 Какие требования предъявляются к помещению котельной

Требования СНиП к котельной частного дома:

1. Одно помещение предусматривает установку не более двух

котлов, при этом его площадь не имеет значения.

2. Как при строительстве, так и при отделке помещения

котельной недопустимо использование материалов, которые не соответствуют

требованиям пожарной безопасности. Для стен лучше использовать кирпич или

бетонные блоки, а отделка выполняется штукатуркой или плиткой, на пол стелется

покрытие из бетона и металла.

3. Дымоход и вентиляция должны быть установлены в соответствии с используемым оборудованием.

Материалы по теме:

  • Как выбрать электрический котел для отопления частного дома
  • Рейтинг газовых котлов для отопления частного дома

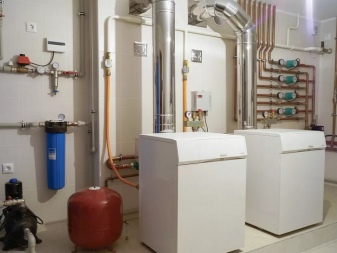

Правильная котельная в частном доме

к меню ↑

6.2 Грамотная схема котельной для дома включает:

  • котлы;
  • насосы;
  • насосы;
  • баки;
  • теплообменники;
  • вентиляторы;
  • пульты управления;
  • устройства подачи и сжигания топлива.

к меню ↑

6.3 Варианты схем

  • Открытая (ее монтаж менее затратен, но эксплуатация дороже)
  • Закрытая (монтаж более сложен, но он практически исключает утечку теплоносителя).

В частных домах чаще используют закрытую систему. Она

включает котел, который обеспечивает горячим теплоносителем и отопительную

систему, водонагревательный контур, замкнутый трубопровод ГВС. Циркуляция тут

осуществляется при помощи насоса.

к меню ↑

6.4 Оборудование для котельной

Котел является главным в котельной, именно он занимает

основное место.

Тут происходит нагрев теплоносителя, после чего он по

трубопроводу проходит в радиаторы.

Для домов с большой площадью необходимо установить

коллектор, который будет распределять теплоноситель между приборами для

отопления. А на коллектор полую трубу с патрубками, выходящими из нее –

гидрострелка.

Циркуляционные насосы монтируют на каждый контур.

Система безопасности: манометры, датчики, термометры – также

входит в состав коллектора.

Ещё 1 неотъемлемый элемент схемы – это расширительный бак.

Правильная современная котельная для частного дома в

обязательном порядке снабжается автоматикой для постоянного контроля всех

параметров системы.

Такое в любой схеме присутствует трубопровод, при помощи

которого осуществляется подача теплоносителя, и запорная арматура.

Помимо оборудования для котельной существуют две системы, которые не менее важны. Это системы вентиляции, которые обеспечивают эффективное сгорание топлива за счет притока свежего воздуха, а также системы дымоудаления, предназначенные для отвода дымовых газов.

Правильная котельная в частном доме

к меню ↑

6.5 «Умный» котел, что это?

Если котел постоянно будет работать в одном режиме, это

обернется лишним расходом электроэнергии и, соответственно, денежных средств.

А затраты на приобретение блока автоматики окупаются

достаточно быстро.

При наличии автоматики хозяин дома сможет самостоятельно управлять

отопительным процессом в ходе эксплуатации системы. Благодаря этому его расходы

на обогрев дома сократятся в полтора-два раза.

к меню ↑

7 Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

к меню ↑

7.1 Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

  • природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
  • твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
  • жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
  • электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

к меню ↑

7.2 Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

к меню ↑

7.3 Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

  • напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
  • настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Настенный отопительный котел
Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

к меню ↑

7.4 Различия в принципе работы

Одноконтурныйкотел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурныйкотел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Одноконтурный и двухконтурный котел
Разница в работе одноконтурного и двухконтурного котла:
а) 1 – одноконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – бойлер, 5- холодная вода
б) 1 – двухконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

к меню ↑

7.5 Отделка котельной изнутри

Кирпичные и бетонные стены котельной штукатурят и красят водоэмульсионной краской. Дополнительная декоративная отделка – керамическая плитка, металлические облицовочные панели. Оставлять поверхность стены в исходном виде не стоит. Она пылит, и это вредит работе котельного оборудования.

В деревянном доме стены пропитывают огнезащитным составом. Сверху их рекомендуется обшить листами негорючего гипсокартона и тоже оштукатурить, а за котлом для перестраховки прикрепить к стеновой поверхности листы алюминия.

Оштукатуривание – это еще одна защита от влажных испарений, огня, иных воздействий. Повысить уровень огнестойкости можно с помощью специальной термостойкой штукатурки. Она выдерживает высокотемпературный нагрев и даже открытое пламя от 30 мин. до 2,5 часов.

Пол выравнивают цементно-песчаной стяжкой. Прочности обычной керамической плитки не хватает, чтобы устилать ею пол, так как котельное оборудование довольно тяжелое, и есть риск уронить какой-нибудь увесистый предмет. Более надежным будет керамогранит. Плитка из этого материала сверхпрочная, не боится нагревания до высокой температуры и огня.

От случайной протечки убережет сливной желоб. Если это сделать не получается, то по периметру на высоту 5-10 см от пола надо проложить гидроизоляцию, а котел поднять на постамент, избавив тем самым от возможного контакта с водой. Его легко соорудить из кирпичей и облицевать керамогранитом, предназначенным для пола.

Отделка помещения котельной
Плитка на стенах и на полу котельной поможет содержать помещение в надлежащей чистоте. Ее укладка ничем не отличается от подобной операции в других помещениях, но важно до начала работы точно выполнить разметку всех точек входа коммуникаций

Керамический гранит на пол лучше выбирать светлый с матовой текстурой. На нем не так заметны следы от обуви и пыль.

Под потолком в котельной находятся трубы, провода. Чтобы их замаскировать, делают короб из того же гипсокартона, что был использован на стенах. Короб снаружи штукатурят и окрашивают. В нем имеет смысл оставить ревизионные окошки и закрыть их металлическими съемными решетками.

Нет разницы, какие окна устанавливать в котельной – пластиковые или деревянные. При пожаре гореть будут и те, и другие. Пластик к тому же начнет плавиться и выделять токсические вещества.

к меню ↑

7.6 Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м3. Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Блочно-модульная котельная
Модульная котельная мощностью 10 кВт вполне справляется с задачей отопления частного дома и снабжения его горячей водой. Ее можно демонтировать и перевезти в другое место

Для эксплуатации модульно-блочной котельной нужно:

  • установить контейнер рядом с домом;
  • подвести электричество (220В);
  • заготовить топливо (твердое или дизельное в зависимости от типа котла);
  • заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

к меню ↑

8 Обзор элементов

Ключевым элементом при обустройстве котельной является нагревательный котел.

Если планируется тратить воду на бытовые нужды, придется ставить бойлер.

Этот аппарат очень громоздкий, и если нет в нем надобности, покупать такое устройство нецелесообразно. А вот расширительный бак, позволяющий выровнять давление, очень даже полезен. Кроме него, в системах нагрева с большим числом контуров должен присутствовать распределяющий коллектор. Помимо этих элементов и дымохода, обязательно нужны:

  • насос, обеспечивающий циркуляцию;
  • группа безопасности;
  • комплекс труб с запирающей арматурой;
  • автомат контроля загазованности.

Оборудование котельной в частном доме: требования, техника безопасности
Оборудование котельной в частном доме: требования, техника безопасности
Оборудование котельной в частном доме: требования, техника безопасности

к меню ↑

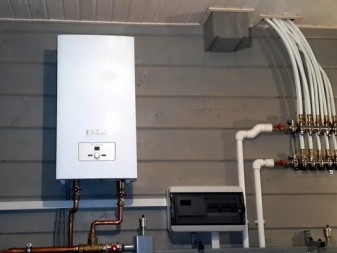

8.1 Электрокотел: тонкости установки

Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.

В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.

Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.

к меню ↑

8.2 Для чего нужен расширительный бак в котельной

Расширительный бак

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

к меню ↑

8.3 Роль циркуляционного насоса в отоплении

Системы обогрева жилья бывают открытого и закрытого типа. Теплоноситель по трубам в первом случае движется за счет принципа конвекции.

А во втором случае (как раз этот вариант встречается гораздо чаще) заставляет жидкость двигаться в пределах замкнутого отопительного контура – циркуляционный насос. С одной и той же скоростью он непрерывно прогоняет через себя теплоноситель, обеспечивая равномерный прогрев всех уголков здания.

к меню ↑

8.4 Нужен ли водонагреватель

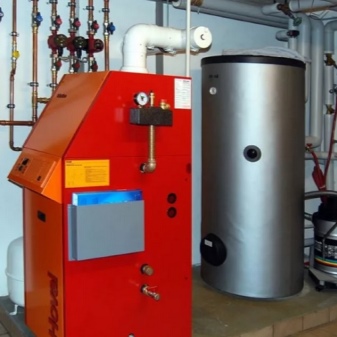

Водонагреватель

Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой. Однако в ходе эксплуатации выявляются недостатки:

  • при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
  • в разных точках температура воды может отличаться.

Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой.

к меню ↑

8.5 Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

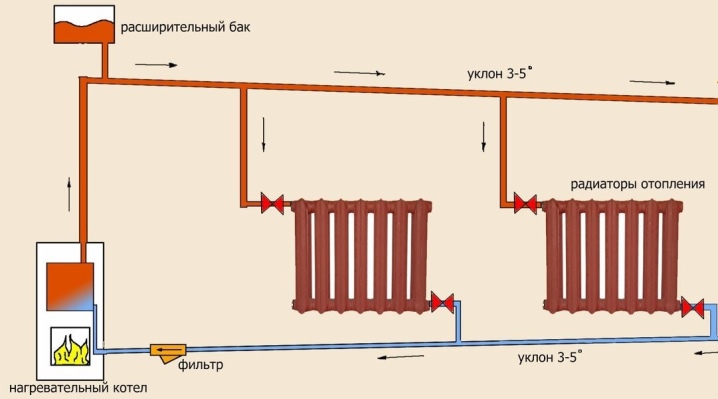

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Оборудование котельной в частном доме: требования, техника безопасности

Открытую схему подготовить проще всего. Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями.

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Оборудование котельной в частном доме: требования, техника безопасности

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Наилучший экран под котел — стальной нержавеющий лист, под который еще положен асбест.

Оборудование котельной в частном доме: требования, техника безопасности

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Оборудование котельной в частном доме: требования, техника безопасности

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Крепить на стену котлы мощнее 60 кВт совершенно недопустимо.

Оборудование котельной в частном доме: требования, техника безопасности
Оборудование котельной в частном доме: требования, техника безопасности

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел. К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Оборудование котельной в частном доме: требования, техника безопасности
Оборудование котельной в частном доме: требования, техника безопасности

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

На каждый киловатт тепловой мощности должно приходиться 8 см 3 объема вентиляционного прохода. Но если воздух поступает изнутри дома, этот показатель составляет 30 см 3.

Оборудование котельной в частном доме: требования, техника безопасности

к меню ↑

9 Эксплуатация и техника безопасности

Принцип работы газовой котельной, элементы системы и требования к ней

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

  • появление запаха газа;
  • перегрев теплоносителя;
  • отключение электроэнергии;
  • срабатывание тревожной сигнализации;
  • нарушение целостности участка трубопровода;
  • пламя, погасшее без отключения и каких-либо других причин;
  • некачественная работа вентиляции, недостаточная тяга в дымоходе;
  • изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
  • обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Принцип работы газовой котельной, элементы системы и требования к ней

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие. К дополнительным мерам предосторожности относится:

  • приобретение огнетушителей;
  • монтаж пожарной сигнализации;
  • запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
