1 Что такое стержневой тёплый пол

Стержневой инфракрасный тёплый пол ещё называют карбоновым, так как в качестве элементов нагрева выступают карбоновые стержни, закреплённые на термическом мате.



к меню ↑

1.1 Особенности

В отличие от стандартных батарей, (узнайте что лучше – тёплый пол или батареи), которые не могут осуществлять прогрев помещения равномерно, карбоновый инфракрасный пол обеспечивает равномерный обогрев.

Кроме того, тепло не расходуется на прогревание воздуха, а греет непосредственно предметы находящиеся в комнате. Такое распределение теплового ресурса — это главное отличие данной модели, от других электрических тёплых полов.

Ещё одна положительная сторона данного пола — в саморегулировании выделяемого тепла с учётом температуры, то есть система не перегревается, а значит срок её службы продлевается.

Разные производители выпускают практически одинаковый продукт по характеристикам, различается лишь по длине матов, мощности и расстоянию между стержнями.

к меню ↑

1.2 Применение

Стержневые инфракрасные тёплые полы обладают высокими эксплуатационными характеристиками, и сочетаются с основными напольными покрытиями, поэтому имеют широкий спектр применения:

  • жилые и общественные помещения;
  • спортзалы;
  • склады и технические комнаты.

к меню ↑

1.3 Конструкция

Инфракрасные тёплые полы стержневого типа — нагревательный мат из двух медных токовыводящих проводов, которые расположены параллельно. В конструкции, греющие детали — стержни, уложены с шагом 10 см.

Каждый включает в себя большое количество тончайших нитей из углепластика, покрытых полиэстером, что увеличивает прочность изделия, и повышает его противостояние механическим воздействиям. Промежуток между спиралью и оболочкой заполнен материалом с повышенной степенью теплоотдачи — оксид магния.

Соединение стержней между собой осуществлено параллельно многожильным кабелем, который имеет сечение 2,5 мм и толщину оболочки 3 мм. Такой способ, при поломке одного участка, не приведёт к выходу из строя всего устройства.

Стандартная ширина изделия — 830 мм. Вся конструкция может достигать 25 метров в длину. Размер потребляемой мощности — 140 Вт/м2, рабочей — 105 Вт/м2. Степень максимального нагрева стержня — 60 градусов. Диапазон инфракрасных волн колеблется от 8 до 12 мкм.

Система укомплектована:

  • элементами для соединения;
  • гофрированной трубкой — для монтажа температурного датчика;
  • концевым комплектом.

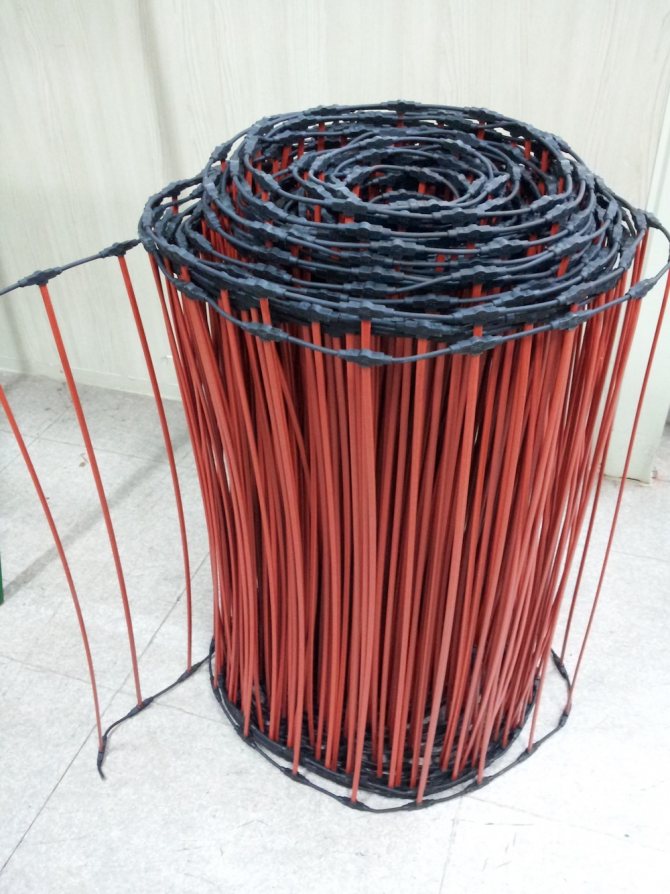

Фото — Комплект стержневого пола

В продажу поступает в рулонах, маты при укладке фиксируются крепёжными элементами, которые продаются в комплекте. Как дополнительный способ крепления применяется скотч.

к меню ↑

1.4 Принцип работы

Принцип функционирования стержневого тёплого инфракрасного пола, схож с плёночным. То есть, при взаимодействии стержней с током, выделяется тепло в виде инфракрасных волн.

Прогрев пола происходит быстро, из-за поступающей в стержни электрической энергии. Затем тепло проникает сквозь финишное покрытие, и обогревает людей и мебель, при этом теплоресурс не тратится на прогревание воздуха.

Фото — Принцип работы карбонового пола

Греющее устройство стержневого типа, как и все электрические тёплые полы (кабельные или инфракрасные), должны быть оснащены терморегулятором и датчиком температуры. Работа пола без этих приборов возможна, но мощность будет всегда одна, а следовательно не получиться никакой экономии.

к меню ↑

1.5 Структура и свойства

Основу конструкции составляют стержневидные элементы, в которых помимо карбона содержатся также медь и серебро. Они соединены между собой посредством кабеля, отличающегося большой гибкостью. При подсоединении к сети стержни включаются параллельно. Прохождение электротока по карбону сопровождается интенсивным выделением теплоты. Одна из особенностей системы – зависимость количества выделяемой энергии от температуры. Когда пол нагревается, тепла вырабатывается меньше.

Оборудованная контролем температуры система позволяет контролировать потребляемый мощностной показатель и экономить финансы на отоплении. Регуляция интенсивности при этом происходит естественным путем. Постоянная работа на одной мощности ускоряет износ теплого пола.

к меню ↑

1.6 Основные характеристики

Характеристики карбонового стержневого теплого пола и пленочного в некоторой степени зависят от производителя. Усредненные значения приведены в таблице.

Параметры Стержневой Пленочный
Толщина, мм 3,5–5 0,23–0,47
Мощность потребления, Вт/кв. м. 125-170 130
Расход энергии на 1 кв. м, Вт/ч 20-50 25–33
Температура нагрева, С 60 33
Длина рулона, м 25 50
Ширина рулона, см 83 50–100

Мощность потребления указана при максимальной температуре нагрева. Для ИК-пленки этот параметр варьируется. Мощность стержневого мата зависит от характера нагревательных элементов. Включение серебра с графитом увеличивает эффективность системы и снижает расход энергии.

к меню ↑

1.7 Устройство и принцип функционирования

Исходя из типа системы данные элементы выполняются в виде тонких стержней, волокон или полос карбоновой пасты, которые запаяны между слоями полипропилена. Соединяются они посредством медного провода, находящегося в защитной оболочке.

Тип соединения — параллельный. Такая конструкция обеспечивает работу системы, даже в случае выхода из строя отдельных элементов.

Изолирующая защитная оболочка выполнена на основе полиэтилена и полиэстера. Внутри нагревательных элементов располагаются композиционные материалы на базе карбона и полимера.

Принцип функционирования достаточно простой: под воздействием электричеcкого тока карбон начинает выделять тепловые волны, длина которых составляет 8-14 мкм. Они свободно проходят через напольное покрытие.

Некоторое количество тепловой энергии уходит на обогрев пола, остальная часть равномерно распределяется по комнате. При этом воздух в помещении нагревается не очень сильно, а значит не пересушивается, как это бывает в случае с центральным отоплением или обычными электрическими полами. Все это обеспечивает максимально комфортный микроклимат при низком энергопотреблении, экономия равняется 15-20 %.

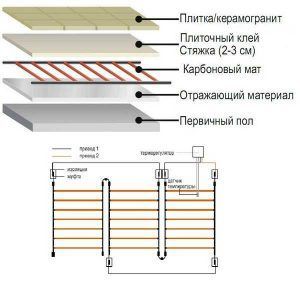

Конструкция карбонового теплого под плитку представлена на рисунке.

Устройство карбонового теплого пола под плитку

Устройство карбонового теплого пола под керамическую плитку

Как видно на изображении, сначала идет напольное покрытие (в данном случае плитка или керамогранит), далее плиточный клей, карбоновый мат, отражающий материал и первичный пол, которые закреплены на основе из полипропилена и заполнены карбоновой смесью.

к меню ↑

1.8 Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

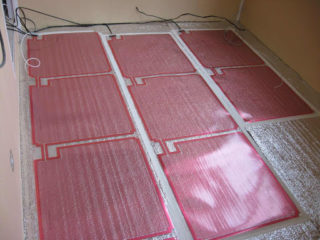

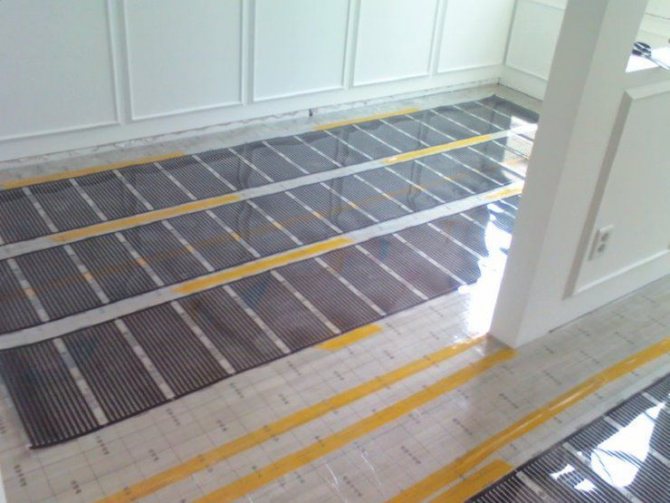

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

  • линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
  • плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
  • натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

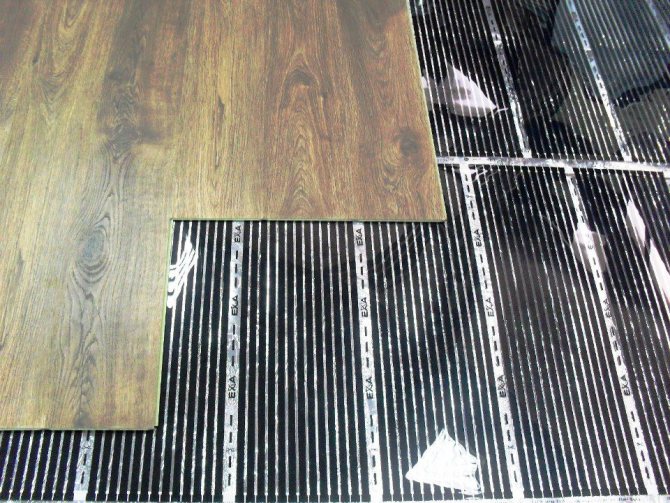

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметры Значения
Толщина пленки 0,23-0,47 мм
Мощность потребления 130 Вт/м2
Расход энергии на м2 25-35 Вт/ч
Максимальная температура нагрева 33 °C
Длина рулона 50 м
Ширина рулона 50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

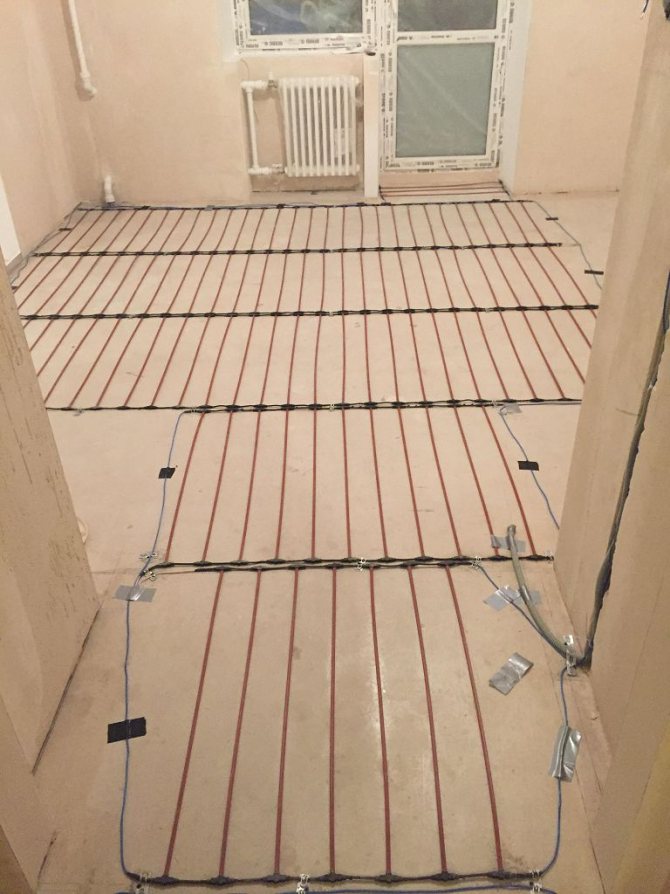

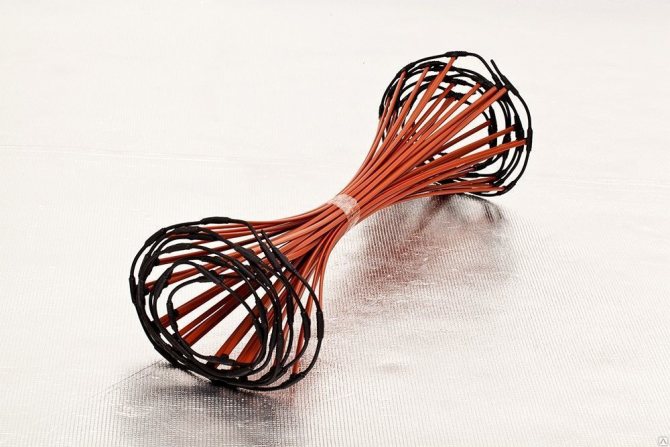

Не боится запирания тепла и может быть уложен под мебель

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

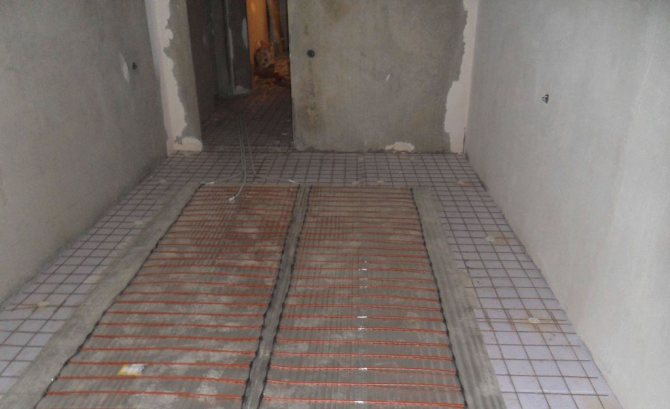

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметры Значения
Мощность потребления 125-170 Вт/м
Расход энергии на м2 20-50 Вт/ч
Расход энергии на м2 20-50 Вт/ч
Шаг между нагревательными элементами 10 см
Ширина конструкции 83 см
Максимально допустимая длина при укладке 25 м
Толщина 3,5-5 мм
Максимальная температура нагрева 60°C

к меню ↑

1.9 Преимущества и недостатки

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Предлагаем ознакомиться со статьей где подробно раскрыты преимущества всех видов теплых полов и их недостатки.

Плюсы

Основные преимущества стержневых полов, они:

  • пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
  • влагостойкость — можно устанавливать в ванне или на лоджиях;
  • экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
  • совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
  • экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
  • обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
  • несложность монтажа — справится даже не профессионал;
  • безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
  • имеют небольшой вес — создают малую нагрузку на перекрытия;
  • не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

  • прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
  • запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
  • короткий срок службы — около 10 лет;
  • высокая цена, в сравнении с другими греющими полами;
  • сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.

к меню ↑

1.10 Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями. При выборе такой системы обогрева следует учитывать такие параметры:

  1. Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
  2. Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
  3. Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
  4. Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.

Стержневой теплый пол

к меню ↑

1.11 Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

  • Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

Важно! Слой полового покрытия должен иметь толщину не меньше 2 см.

  • Unimat Boost — отличительная черта данной модели, наличие меньшего шага (9 см). Мощность модели 160 Вт. Она способна обогревать помещение большой площади.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся   выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

к меню ↑

1.12 Модификации карбоновых нагревателей

Исходя из вышеуказанной информации, модификаций карбоновых полов всего две:

  1. Гибкая ленточная основа шириной в 50 или 100 см.
  2. Параллельно соединенная карбоновая полоска по типу стержневого крепления.

Цветовые приоритеты при это обычно следующие: оранжевые – для стержневых модификаций, черные – для пленочного типа.

Модель Unimat Boost

Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.

Cтержневой теплый пол Unimat Boost
Cтержневой теплый пол Unimat BoostМонтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.

Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.

Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.

Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).

Модель Unimat Cord

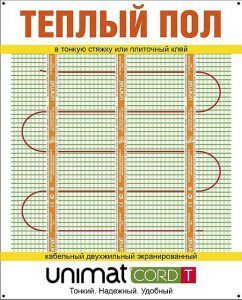

Кабельный теплый пол Unimat Cord
Кабельный теплый пол Unimat Cord

Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.

Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.

Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.

Отличия Unimat Cord T и Unimat Cord P
Отличия Unimat Cord T и Unimat Cord P

Толщина резистивного кабеля – от 2,8 до 4 мм, в разных моделях. Гарантия – до 15 лет. Мощность моделей – от 200 Вт/кв м для использования в холодных помещениях, до 130 Вт/кв м для обычных помещений. По цене превышает инфракрасный в среднем на 15%.

Водяные полы Unimat Aqua

Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.

Базовый комплект капиллярного пола UNIMAT AQUA
Базовый комплект капиллярного пола UNIMAT AQUA

Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.

Схема установки капиллярных полов от Unimat
Схема установки капиллярных полов от Unimat

к меню ↑

1.13 Гарантия надежности и безопасности

Благодаря особенностям термический саморегуляции, инфракрасные карбоновые полы не перегреваются, что избавляет от риска повреждения и деформации напольные покрытия. Надежность системы отопления высока – она долгое время эксплуатируется без поломок.

У инфракрасного излучения теплового пола не существуют побочные эффекты. Он применяется в камерах, где содержатся недоношенные малыши – предоставляет им щадящий обогрев и оздоравливающий эффект. Инфракрасные системы применяются в различных сферах, и сферы их использования расширяются. Системы прекрасно работают в помещениях спа-салонов, инфракрасных саун.

к меню ↑

1.14 Высокая экономичность

Карбоновый пол имеет мощность 116 Ватт/погонный метр. Во время прогревания слоя плиточного клея или стяжки, в которые производится установка систем отопления, происходит снижение потребляемой мощности. Чаще всего она падает до 87 Ватт/погонный метр.

Для облегчения максимального контроля расхода электроэнергии производится установка терморегуляторов. Благодаря этому экономится около 30 % на энергетических затратах. Поэтому карбоновые полы считаются наиболее экономичными по сравнению со всеми существующими отопительными системами.

к меню ↑

2 Карбоновый и углеродный теплый пол – в чём отличие?

Карбон – международное наименование всех композитных материалов, основу которых составляет углеродистая наноструктура и разнообразные связующие компоненты. Таким образом, то, что известно отечественному потребителю как углерод, и карбон – это одно и то же вещество. Т.е. пленочный карбоновый пол и пленочный углеродный пол – это одна и та же система.

Производители предлагают два вида системы карбонового пола:

  1. пленочный карбоновый теплый пол (сплошной);
  2. стержневой карбоновый теплый пол.

к меню ↑

2.1 Биметаллический теплый пол

Биметаллический теплый полСистема подогрева на основе биметаллической пленки. Отличительная характеристика углеродной пленки – запатентованное двухслойное соединение (верхний слой из сплава меди и добавок, а нижний – сплав алюминия с добавками). Нагревательные пластины излучают волны в инфракрасном диапазоне. Такой теплый пол укладывают только по-«сухому», в стяжку или в плиточный клей запрещено.

к меню ↑

2.2 Аморфный теплый пол (АНТ)

Аморфный теплый пол (АНТ)Израильская компания Advanced Heating Technologies (AHT) Ltd разработала новую технологию – теплый пол на основе аморфной металлической ленты. Главная особенность – пожаробезопасность, т.к. полы не нагреваются выше 35 °C (например, кабельные могут нагреваться до 60-70 °C). Выполнены в виде тонких нагревательных матов. Греющий элемент сделан из аморфного металла (ультратонкая лента, толщиной 30 микрон). Теплый пол на аморфной ленте можно устанавливать под все напольные покрытия (плитка, паркет, ламинат, линолеум и ковролин).

к меню ↑

3 Укладка стержневого теплого пола своими руками


Чтобы уменьшить теплопотери, необходимо ставить маты на фольгированный утеплитель

Сама по себе процедура укладки проста, но занимает много времени и состоит из большого числа этапов. Вначале нужно выбрать место, где будет располагаться регулятор нагрева. К нему будут подведены термодатчик и провода от самих матов. Расположение должно быть удобным для владельца жилища. Можно разместить регулятор рядом с переключателем света. При монтаже в помещениях с влажным воздухом устройство придется ставить за пределами обслуживаемой комнаты.

Нужно подготовить план размещения нагревательных элементов. В каждом из помещений выделяются области, где класть стержни не планируется. Для остальных зон делают чертеж, показывающий положение элементов. Интервал до каждой стены должен быть не менее 0,2 м. Стержни не должны перекрещиваться или касаться друг друга. У большинства производителей полотна имеют ширину 0,83 м.

Свернутый мат помещают на полу и начинают раскатывать. По достижении участка, требующего разворота, проводку между стержнями разрезают ножом. Повернув мат на 180°, его продолжают раскатывать уже по другому участку. Так продолжается до тех пор, пока полы не будут покрыты полностью. Места стыка склеивают скотчевой лентой. С ее же помощью создают сцепление с утеплителем.

Монтаж ИК карбонового пола также производится на утеплитель

Разложив и укрепив маты на полу и убедившись в достаточной прочности скрепления, начинают собирать электрическую схему. Для этого используют строительный фен. Им подогревают трубу из термоусаживающегося материала, в которую ставят коннектор. Потом монтируют другой трубчатый элемент и прогревают до достижения качественного обжима сцепления. Аналогичным образом электросхему собирают до конца. Проводники, которые не удалось использовать, нужно подвергнуть изоляции. Для этого применяются наконечники, поставляемые в составе системы.

Когда электрическая схема будет готова, монтируют датчик температуры. Для упрощения демонтажа и замены его лучше размещать в гофрированном шланге. Для незаметного монтажа в стяжке проделывается углубление. В него кладется тело шланга и вставляется термодатчик. Проводники нужно отвести к регулятору температуры и подсоединить в подходящие гнезда. Теперь можно подавать электроснабжение. При дефиците навыков в этой области лучше воспользоваться помощью мастера-электрика.

Перед тем как укладывать напольное покрытие, нужно провести пробное включение и убедиться в корректности монтажа.

к меню ↑

3.1 Укладка под плитку


Толщина плитки и клея не должна превышать 2 см

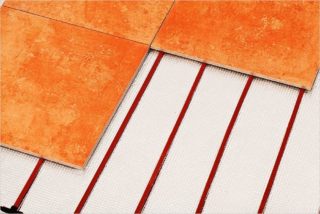

Декоративная керамическая плитка – популярный выбор среди отделочных материалов для стержневых полов. Выкладка покрытия проводится по традиционной технологии, но с соблюдением специфических моментов. Клей для работы можно приобретать только специально разработанный для теплых полов. Суммарная толщина плитки и клеевого слоя должна быть не менее 20 мм.

Эксплуатация пола допустима только после полного высыхания смеси. Это должно произойти естественным путем. Нельзя искусственно нагревать пол для ускорения процесса – это чревато инцидентом короткого замыкания, а также нарушением целостности стяжки.

к меню ↑

3.2 Чего не должно быть в комплекте инфракрасных матов

Сегодня можно встретить много поддельных стержневых теплых полов, которые не отвечают требованиям безопасности и могут привести к замыканию, возгоранию и прочим негативным последствиям.

Такие подделки легко определить по составу комплекта:

Характеристика стержневых теплых полов
Характеристика стержневых теплых полов

  • ширина мата чаше всего 80 см, а должна быть 83;
  • для соединения стержней использованы саморезы (а в оригинальных моделях – медные скобы). Саморезы быстро окисляются и выводят из строя стержни;
  • неприятный запах во время проверки. Любой стержневой теплый пол перед заливкой стяжки необходимо проверить на исправность, включив на несколько часов на полную мощность. Во время работы поддельных матов будет неприятный запах, похожий на горелую пластмассу;
  • отсутствие фирменных маркировок, инструкции и диска с руководством по монтажу.

Основные технически характеристики наиболее распространенных моделей инфракрасных матов

Системы обогрева с карбоновыми стержнями в нашей стране только выходят на рынок, и не так много производителей, а точнее, лишь два:

  • FENIX;

    Таблица нагревательного кабеля FENIX
    Таблица нагревательного кабеля FENIX
  • CALEO.

    Технические характеристики стержневых теплых полов Caleo
    Технические характеристики стержневых теплых полов Caleo

Характеристики продуктов практически одинаковые, различия составляют ширина между стержнями, длина матов и их мощность.

Сравнительная характеристика некоторых моделей инфракрасных полов:

Наименование Шаг между стержнями, см Ширина мата, м Длина мата, м Мощность, Вт/м2 Цена, руб./м
UNIMAT RAIL 10 0,83 25 130 2902
UNIMAT BOOST 9 0,83 25 160 2638
FENIX RHE 10 0,83 20 116 1900

Технология монтажа стержневых матов под плитку

Чаще всего стержневой теплый пол выбирают для монтажа под плитку, поскольку это самый простой способ оборудования дополнительной системы обогрева. Керамическая плитка является хорошим проводником тепла, поэтому такое финишное покрытие будет обеспечивать наилучший обогрев.

Монтаж под керамическую плитку довольно прост, но если предполагается установка терморегулятора, лучше воспользоваться услугами профессионального электрика, поскольку эти работы связаны с риском для жизни.

Для начала следует выполнить подготовительные работы:

  • очистить основание от мусора и лишних предметов;
  • при необходимости расстилается полиэтиленовая пленка для гидроизоляции;
  • для усиления отражения тепловой энергии необходим слой фольгированного утеплителя. Схема монтажа стержневого теплого пола под плитку
    Схема монтажа стержневого теплого пола под плитку

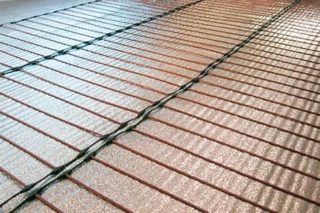

Далее следует этап установки датчиков тепла и раскладка стержневых матов:

Правильный расклад стержневого теплого пола
Правильный расклад стержневого теплого пола

  • перед покупкой нужно точно рассчитать общую площадь покрытия пола и, соответственно, количество матов;
  • на слой термоизоляции раскладываются карбоновые стержни, скрепленные проводом;
  • для скрепления матов используются оригинальные крепежные элементы, которые есть в комплекте, и скотч; Укладка и подключение стержневого мата
    Укладка и подключение стержневого мата
  • следующий этап – установка терморегулятора и датчиков температуры пола;
  • соединение проводов мата с клеммами терморегулятора;
  • подсоединение датчика температуры пола к терморегулятору;
  • проверка работоспособности системы – на этом этапе инфракрасный пол подключают к сети электропитания и оставляют на несколько часов, можно на сутки;
  • если проверка не выявила неисправностей, можно приступать к заливке стяжки или клеить керамическую плитку.

к меню ↑

4 Графитовые теплые полы: основные типы

Подобные конструкции делятся на 2 вида:

  1. стержневые;
  2. пленочные.

Первый тип относительно недавно появился на рынке приборов отопления. Стержневые маты считаются высокотехнологичным приспособлением, открывающей новую эру в панельном обогреве помещений. Стержневой карбоновый теплый пол изготовлен из нагревательных материалов и токопроводящей шины. Конструкция проста, как и ее эксплуатация.

Стержневой карбоновый теплый пол

Основа матов, стержни, изготавливаются из композитного вещества. Они представляют собой смесь графита, карбона и серебра. Чтобы соединить их между собой применяется медный кабель с повышенной стойкостью к термическому влиянию. Для обеспечения безопасности используется защитная оболочка из полимеров. Считается, что подобная конструкция может прослужить без замены немногим более 50 лет.

При возникновении повреждений можно не беспокоиться о работоспособности изделия. Последовательное соединение нагревательных стержней позволяет прибору функционировать должным образом даже при разрывах. Маты будут греть даже при выходе из строя нескольких элементов системы.

Высокая степень теплоотдачи позволяет применять карбоновый пол, как основное отопление.

Среди преимуществ стержневой модели стоит отметить следующее:

  • не создает больших рабочих нагрузок на плиты перекрытия;
  • высокая стойкость повышенной влажности;
  • антикоррозийные характеристики;
  • низкое энергопотребление;
  • наличие автоматики, защищающей от перегрева и возгорания;
  • отсутствие электромагнитных импульсов, вредных для здоровья человека.

Отмечается и высокая надежность системы. Такой теплый пол универсален и прост в установке. Параллельное соединение стержней дает возможность разрезать теплый пол практически в любом месте и укладывать в нужном направлении. Потому при сложной архитектуре дома можно без проблем охватить все необходимые участки.

Карбоновый теплый пол под ламинат и линолеум

Существенный недостаток системы в том, что ее нужно устанавливать под плитку. Стяжка при этом делается тонкой, чтобы не поднимать уровень пола и обеспечить высокую теплопроводимость. В ином случае от приспособления не будет никакого толка, ведь толстый слой клея или бетона не успеет прогреться за быстрое время.

Способ монтажа под стяжку лишает обогрев мобильности, которой владеют аналоги!

к меню ↑

4.1 Карбоновый теплый пол под ламинат и линолеум видео

Второй вариант – карбоновая пленка для теплых полов. Они во многом отличаются от стержневого обогрева. В первую очередь, для их укладки не нужно делать стяжку. Это существенно экономит время при монтаже. Кроме того уровень пола не повышается даже на те миллиметры, которые мог занять бетон. А теплоотдача от пленочных моделей будет выше за счет тонкого слоя напольного покрытия.

Конструктивно инфракрасный обогрев можно описать так: карбоновые полосы, соединенные проводами (шинами) с полимерным покрытием.

Застилать карбоновую пленку можно любым материалом. Исключением является лишь ковролин, паркетные доски и кафельная плитка.

Позволяется использовать в качестве финишного покрытия дерево при условии, что нагревательные элементы не будут прогреваться более чем на 28 градусов.

После подключения конструкции к сети электропитания она прогревается до заданной на терморегуляторе температуры с последующим переходом в эконом-режим. Применение автоматизации может уменьшить энергопотребление до 30%, если сравнивать с прочими системами обогрева, которые питаются от электричества.

карбоновая пленка для теплых полов

К преимуществам пленочного карбонового пола нужно отнести:

  • быстрое нагревание;
  • равномерный прогрев поверхности;
  • высокая прочность;
  • стойкость к воздействию влаги и пара;
  • антикоррозийный эффект покрытия;
  • конструкция не реагирует на механическое воздействие.

Если будет повреждена часть карбоновой пленки, то функционировать не будет только определенная секция.

Инфракрасный карбоновый пол, установленный под ламинат обладает высокой степенью пожаробезопасности. Температура его плавления – 120 °C.

Инфракрасный карбоновый пол

Пленочный теплый пол в отличие от стержневого обладает высокой мобильностью. В случае переезда его всегда можно забрать с собой. Кроме того он характеризуется бесшумной работой и гигиеничностью. Потому его можно использовать для отопления медучреждений.

к меню ↑

5 Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

К сведению! Сооружение стержневого тёплого пола, в отличие от остальных обогревательных половых систем, не требует составления схемы размещения мат, так как на них можно устанавливать любые по тяжести предметы интерьера.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

к меню ↑

5.1 Проектирование и расчет

Этот процесс сводится к расчету количества материалов и планировании направления размещения стержневого нагревательного мата. Стержневой теплый пол продается комплектом, в который входит всё необходимое для монтажа (в зависимости от комплектности, может возникнуть необходимость приобретать дополнительно некоторые расходные материалы).

При выполнении расчета во внимание принимаются два фактора:

  • вид обогрева. Основной или дополнительный обогрев дома или квартиры планируется обустроить с помощью установки греющего пола;
  • площадь обогрева. Размеры помещения также следует принять во внимание. Можно устанавливать систему по всему полу или по его части (если устраивается дополнительная система обогрева).

Эти два фактора оказывает влияние на выбор мощности системы теплый пол. На рынке представлены карбоновые теплые полы двух видов: с мощностью до 160 Вт/м.кв. и до 220 Вт/м.кв. Чем выше расчетная температура в помещении, тем более мощную систему нужно устанавливать.

Примечание. Инфракрасный стержневой теплый пол укладывается по всей поверхности пола, включая места установки мебели и других тяжелых объектов.

Укладывать стержневые маты можно в любом направлении, но как свидетельствуют отзывы мастеров, лучше располагать их вдоль более длинной из стен помещения, и ориентировать их на теплорегулятор, а не устанавливать параллельно ему. Таким образом, уменьшается количество разрезов греющего полотна и сокращается длина проводов для подключения к теплорегулятору.

к меню ↑

5.2 Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

  • подложку;
  • термоусадочные трубки;
  • терморегулятор;
  • гильзы;
  • провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Фото — Инструменты для монтажа пола

к меню ↑

5.3 Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

Фото — Заливка бетонной стяжки под стержневой пол

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Важно! Чтобы уменьшить теплопотери, вдоль стен нужно проклеить демпферную ленту.

к меню ↑

5.4 Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

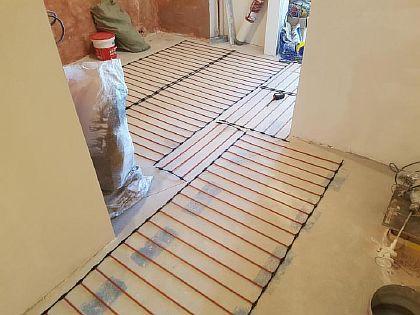

Фото — Укладка стержневого тёплого пола

Важно! Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплители делаются небольшие окошки в шахматном порядке.

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

Фото — Пирог стержневого пола в стяжку

К сведению! Монтироваться карбоновые полы без стяжки могут лишь на гладкую поверхность.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

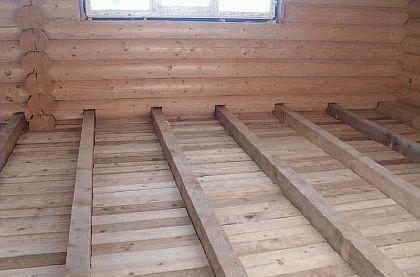

Фото — Обустройство лаг для монтажа стержневого пола

К сведению! Нельзя допускать контакта ИК пола с металлом или фольгированным покрытием,

к меню ↑

5.5 Подключение

Подключение устройства состоит из нескольких этапов:

  1. Установка терморегулятора на запланированном месте.
  2. Соединение электрической схемы:
  3. зачистка кабеля в местах разреза на 1 см;
  4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
  5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
  6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

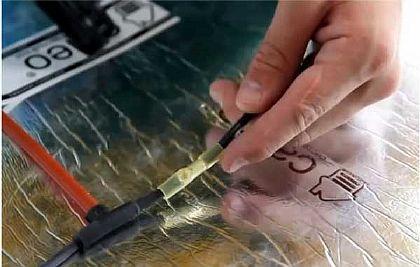

Фото — Соединение стержневого пола в единую электрическую схему

  • Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
  • Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

Фото — Схема подключения системы к терморегулятору

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

к меню ↑

5.6 Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

Фото — Монтаж плитки на стержневой тёплый пол

К сведению! Для монтажа на карбоновые тёплые полы подходит плитка керамическая или из натурального камня. Оптимальный размер 30 на 30 см, а клеевой слой должен составлять 6-8 мм.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

к меню ↑

6 Инструкция и видео к теплому инфракрасному полу Unimat

Официальное видео про монтаж теплого пола Юнимат:

к меню ↑

6.1 Схема

Схема подключения проста:

Электрическая схема подключения теплого пола

Электрическая схема подключения теплого пола Unimat

Главный принцип – все стержни расположены как угодно, а подключены параллельно, и напряжение на них при работе 220В. Плюсы на терморегуляторе пусть не смущают – это не положительный полюс, а просто клемма.

к меню ↑

6.2 Электроизоляция

Места соединения проводов внутри пола производитель предлагает изолировать термоусадкой. Это удобно, красиво и компактно. Но только, если есть фен или хорошая горелка. Можно изолировать и простой изолентой. В любом случае, не ударит – бетон при высыхании становится изолятором. Хотя, при использовании УЗО будут возможны неприятные инциденты.

к меню ↑

6.3 Теплоизоляция

Производитель рекомендует теплоотражающий материал. Это – для увеличения КПД системы, чтобы не греть потолок соседей снизу. Однако, всё равно тепло стремится вверх, и хуже не будет. Разве скорость нагрева будет пониже. Кроме того, идея монтировать теплый пол без утеплителя очень нравится плиточникам (Серёга, привет!)).

к меню ↑

6.4 Терморегулятор

может быть любым, не только предназначенным для теплого пола. Например, такой, или даже такой. Бывают программируемые, с таймерами, ЖК-экранами, и т.п.

к меню ↑

6.5 Датчик

должен быть именно тот, который идет в комплекте с терморегулятором. По крайней мере, того же типа. Чтобы обратная связь была правильной, датчик нужно правильно расположить, см. инструкцию и мои фото.

к меню ↑

6.6 Вместо терморегулятора

Следует помнить, что в основе такого регулятора – обычное реле. А его можно заменить и обычным выключателем, и даже вилкой, периодически включая и выключая теплый пол. Также для регулировки может подойти и обычный диммер (регулятор яркости). Минусы таких решений – отсутствие электрической обратной связи, а в случае с диммером возможны и помехи на другое оборудование.

к меню ↑

6.7 Отопление

Некоторые думают, что такой пол можно использовать для отопления. Да, можно. Но только там, где температура зимой не опускается ниже нуля – в Сочи и Геленджике. И укладывать инфракрасный пол придётся везде, и жарить постоянно по полной. Во всех остальных случаях, как и в моем, для отопления используются обычные батареи, а электрический теплый пол – для комфорта нижних конечностей.

к меню ↑

7 Неисправности и ремонт

Неисправности, ремонт, запчасти

В электрическом тёплом полу неисправности связаны с тремя проблемными деталями:

  • регулятор температуры;
  • датчик температуры;
  • нагревательный элемент.

Ремонт конструкции начинается с определения источника неисправности. В случае предварительного проведения ремонтных работ причина обычно заключается в выходе из строя нагревательного элемента из-за использования строительных инструментов.

Если изначально причины поломки неизвестны, требуется измерить напряжение питания. Эти параметры указываются в техническом паспорте. Максимальное отклонение от данных, указанных в паспорте, не должно превышать 5%.

При проверке датчика температуры показатели должны быть в пределах 5-30 кОм (точные параметры указаны в инструкции).

Если причиной неисправности является датчик температуры или терморегулятор, заменяется непригодная деталь. Выход из строя нагревательного элемента требует демонтажа напольного покрытия, вскрытия стяжки, ремонта повреждённых участков кабеля.

Источники


  • https://TrubaNet.ru/teplyjj-pol/sterzhnevojj-tjoplyjj-pol.html
  • https://karniz-dv.ru/otoplenie-drugoe/sterzhnevoj-elektricheskij-teplyj-pol.html
  • https://StrojDvor.ru/otoplenie/plyusy-i-minusy-ispolzovaniya-sterzhnevogo-teplogo-pola/
  • https://StrojDvor.ru/otoplenie/texnologiya-montazha-i-podklyucheniya-karbonovogo-teplogo-pola/
  • https://teplofan.ru/teplyj-pol/karbonovyj-sterzhnevoj-plenochnyj
  • https://elektrika.expert/jelektrooborudovanie-i-bezopasnost/karbonovyj-teplyj-pol.html
  • https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/unimat-teplyie-polyi.html
  • https://teplogrup.ru/otoplenie/karbonovyy-teplyy-pol.html
  • https://svet-komfort.ru/znaniya-i-sekrety/grafitovyj-teplyj-pol.html
  • https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/sterzhnevyie-teplyie-polyi.html
  • https://teplyiypol.ru/karbonovyj-teplyj-pol-grafitovyj/
  • https://moydomik.net/pol/428-montazh-karbonovogo-teplogo-pola.html
  • https://SamElectric.ru/elektrika/sterzhnevoj-teplyj-pol-unimat-primer-ustanovki.html
  • https://ETanchiki.ru/teplye-poly/infrakrasnyj-sterzhnevoj-teplyj-pol.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
