1 Что такое стабилизатор тяги дымохода

Стабилизатор тяги или прерыватель – это специальный механизм, выполняющий вторичную подачу воздуха определенными дозами, что дает возможность поддерживать в дымоходе оптимальную, для работы котла или печи, тягу в автоматическом режиме без участия человека. Прерыватель снабжен предохранительной заслонкой, предотвращающей создание избыточного давления.

Стабилизаторы тяги в дымоходе являются универсальными, изготавливаются из нержавеющей стали и могут применяться с любым теплогенерирующим устройством, нуждаются в минимальной площади и довольно просты в монтаже. Устройства в состоянии функционировать при рабочей температуре до 500˚C, а также в системах отопления с теплогенерирующими приборами конденсационного типа, в которых температура сгоревших газов ниже точки росы.

к меню ↑

1.1 Что влияет на тягу

Причины изменчивости тяги:

  • Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
  • В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
  • В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
  • На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

Физические явления в дымоходной системе

Устойчивая работа источника тепла (котел, печь и т.д.) во многом зависит от правильной настройки и регулировки режима горения. Один из факторов – устойчивая тяга. Продукты горения (газы, водяной пар, механические частицы) из топочного пространства выходят наружу через дымоход. Последний представляет собой канал, выполненный из несгораемого материала (кирпич, нержавеющая сталь, керамика).

Дымоходная система может иметь различные размеры, как по высоте, так и внутреннему сечению. Изготовить высокий дымоход (10-15 м) с правильными параметрами достаточно сложно. Вследствие этого возникают такие явления, как неустойчивый режим или «обратная» тяга. В последнем случае происходит смена направления движения продуктов горения в другую сторону, — внутрь помещения. Причинами могут служить:

  • сужение внутреннего канала из-за копоти, сажи, а также попавшего мусора;
  • повышение давления на выходе из трубы при сильных порывах ветра (дымоход «задувает»);
  • сезонность климата, при котором существуют перепады атмосферного давления и температур в холодное или тёплое время;
  • дымоход был построен в «ветровой» тени другого высокого здания или расположенных рядом деревьев.

к меню ↑

1.2 Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Принцип работы: если разрежение давления в дымоходе увеличивается, стабилизатор приоткрывает клапан и впускает количество воздуха из помещения, необходимое для выравнивания давления в соответствии с регулировкой, затем клапан закрывается. При этом клапан практически мгновенно срабатывает на изменение давления.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, которая реагирует на изменение плотности дыма в трубе. При повышении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов горения, газы становятся тяжелее и медленнее поднимаются вверх, тяга снижается.

Это интересно! Регулировка давления дыма происходит очень быстро и заслонка на регуляторе дыма ходит туда-сюда непрерывно. Поскольку деталь металлическая, то при работе издает характерный стук. В простонародье стабилизатор тяги прозвали хлопушкой.

Механический регулятор дыма настраивают вручную. Для этого на нижней части заслонки регулятора есть грузик. При изготовлении устройства своими руками в качестве грузика удобно использовать обычный болт. Настраивают стабилизатор в период максимального горения топлива. Подкручиванием болта смещают центр тяжести заслонки в нужном направлении, чтобы она удерживалась закрытой при требуемом давлении газов в дымоходе, а при его повышении — открывалась

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в трубе. Это случается при ветреной погоде, при открывании топки печи, при перепаде уличной температуры. Стабилизатор тяги чутко реагирует на эти изменения и перекрывает поток холодного воздуха (заслонка закрывается полностью), как только это происходит. При повышении давления выше желаемого заслонка вновь открывается.

к меню ↑

1.3 Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

  1. Увеличивается безопасность эксплуатации отопительного оборудования.
  2. Устраняются резкие изменения тяги при сильном ветре.
  3. Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
  4. В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
  5. Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
  6. Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.

Недостатки практически отсутствуют, однако учитывайте, что стабилизатор может только понижать тягу, но не способен ее повышать.

к меню ↑

1.4 Назначение и сферы применения

Функциональные возможности дымохода обуславливают такие параметры, как качество обогрева помещения, уровень корректности энергозатрат, безопасность эксплуатации теплогенерирующего оборудования. Требуется постоянно контролировать силу тяги в дымоотводном канале, так как:

  • при отсутствии тяги или слабом протоке проблематично разжечь огонь,
  • обратный вброс продуктов горения чреват последствиями, опасными для здоровья,
  • при критичной интенсивности исходящих потоков значительно повышается уровень теплопотерь.

Основные причины изменчивости тяги обуславливаются следующими факторами:

  1. Колебание атмосферных температур. В жаркую погоду наблюдается опрокидывание струи в дымовой трубе, потоки двигаются в обратном направлении. При холодном внешнем воздухе усиливается отток газов.
  2. Перепады давления воздуха. Изменение параметров атмосферного давления влияет на интенсивность струи в газоотводном канале.
  3. Параметры высоты дымовой трубы. Величина разряжения в верхней точке канала дымоудаления зависит от высоты трубы. Чем значительнее этот параметр, тем сильнее тяга.
  4. Особенности устройства дымоотводного канала. Протяженность, наличие изгибов, шероховатости внутренней поверхности, наличие посторонних предметов и отложений на стенках обуславливают ухудшение тяги.

Оснащение вытяжного канала автоматическим регулятором позволяет нейтрализовать все вышеупомянутые риски и улучшить потенциал теплогенерирующего устройства любой модели, в том числе и приборов конденсационного типа. Стабилизаторы тяги широко применяются в индивидуальных системах отопления Москвы и других регионов.

стабилизатор тяги

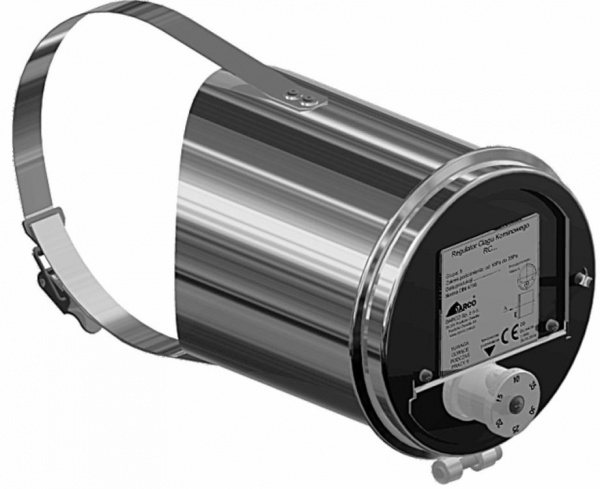

Стабилизатор тяги промышленного производства

к меню ↑

1.5 Функция регуляторов

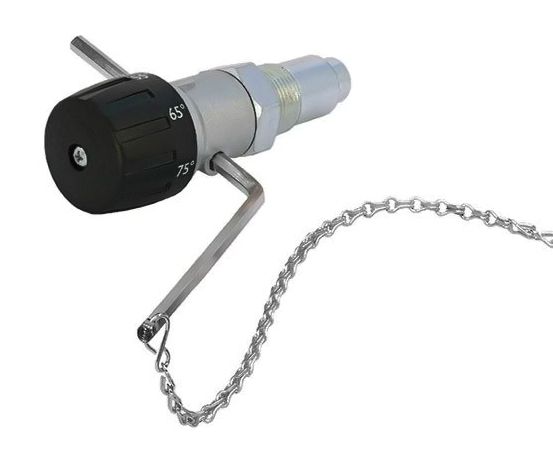

Регулятор температуры выполняет очень важную функцию в твердотопливных котлах. Все агрегаты на дровах или угле в обязательном порядке должны иметь водяную рубашку. Если температуру воды не регулировать, то она попросту закипит, поэтому механические или автоматические регуляторы — очень важный и необходимый элемент твердотопливного котла.

Регулятор тяги газового котла
Автоматические термодатчики защищают котёл от перегрева, поломок, тем самым предотвращают взрыв котла.

Если вода закипает, давление повышается, происходит взрыв. Поэтому, если твердотопливный котёл имеет только ручную заслонку для регуляции температуры, он представляет собой устройство повышенной опасности. Альтернатив — установка дополнительной ёмкости, куда будет уходить лишнее тепло, но такой вариант не идеален и может давать сбои, хотя как-то будет защищать котёл от перегрева.

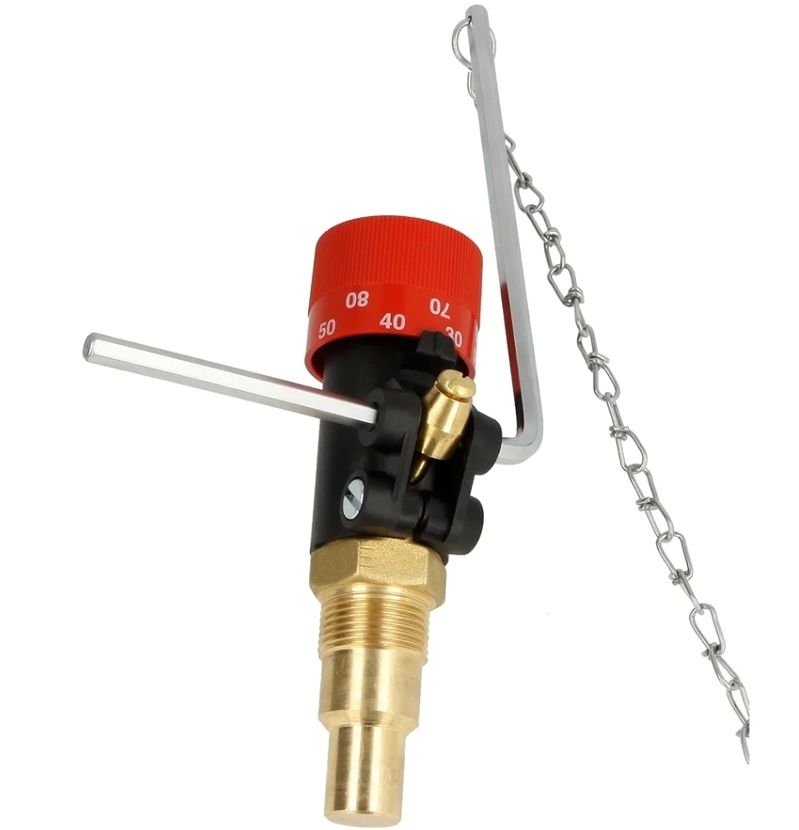

Автоматический регулятор тяги для твердотопливных котлов будет выполнять всю работу за человека без его непосредственного участия. Он в нужное время закроет на необходимый уровень заслонку и не допустит закипания воды в рубашке устройства. Нужно учитывать и то, что температура некоторое время ещё будет возрастать, но процесс увеличения градусов остановится.

Кроме основных преимуществ регулятора тяги, есть и другие:

  1. С помощью регулятора можно установить максимальную температуру. Особенно это удобно осенью или ранней весной, когда температура необязательно должна держаться в пределах +80…+90°С. Можно установить +60°С, и этого будет достаточно.
  2. При закрытии заслонки уменьшается скорость горения, это способствует экономии на топливе. Но такие действия немного снижают КПД устройства.

Иногда в качестве альтернативы устанавливают предохранительный клапан, который срабатывает при высоком давлении. Но такой способ не панацея, так как через 2−3 срабатывания клапан зачастую начинает течь от перегрузки, поэтому идеальным вариантом будет установка регулятора тяги на котёл.

к меню ↑

1.6 Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

  • Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
  • Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
  • Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер.

Ошибка в конструкции

Для чего нужен стабилизатор тяги дымохода
Чтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.

Неправильное расположение трубы дымохода

Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.

Горизонтальные участки большой длины

Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.

Попадание в зону опоры ветра

Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.

Метеорологические условия

Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.
Для чего нужен стабилизатор тяги дымохода

к меню ↑

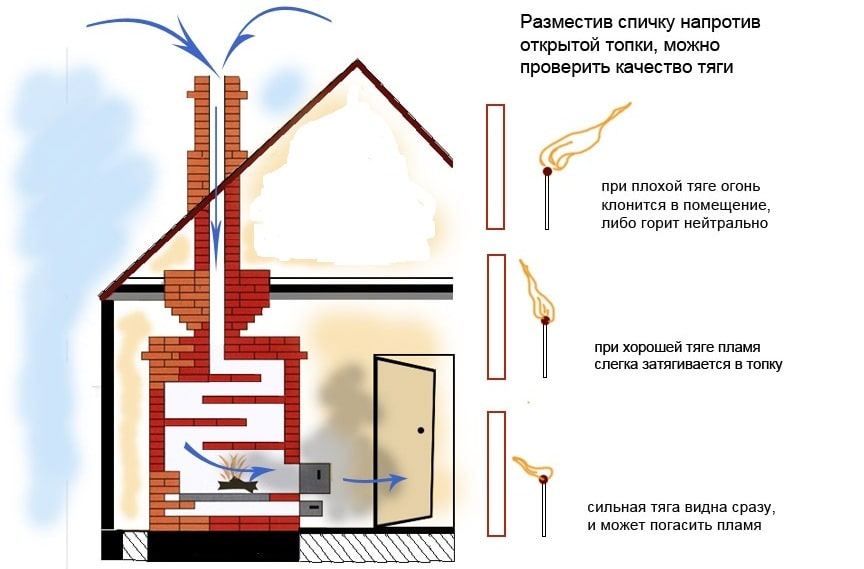

1.7 Как устранить проблему и усилить тягу?

Иногда достаточно прочистить трубу дымохода от попавшего туда мусора и образовавшихся на стенках отложений – смеси сажи и кислот. Для этого пользуются специальным печным ершом с жёсткой металлической щетиной и длинной ручкой или вызывают трубочиста.

Помещение, которое не отапливалось больше недели в холодное время года, можно прогреть электрическим обогревателем. Когда температура хотя бы на несколько градусов поднимется над уличной, появится минимальная тяга, достаточная для розжига отопительного прибора.

Если в дымоходе образовался затор из холодного воздуха, мешающий нормальной циркуляции воздуха, необходимо прогреть трубу. Для этого сжигают несколько листов бумаги или небольшой пучок сухой соломы, после чего быстро выделится тепло, которое пробьёт холодную воздушную пробку.

Можно помочь воздуху двигаться в нужном направлении, раздувая огонь так же, как раздувают костёр. Разумеется, не нужно дуть в огонь самостоятельно, рискуя обжечь лицо или вдохнуть продукты горения. Обычно для раздувания используют широкий плоский предмет, например, большую крышку. размахивая им на манер опахала. Когда весь воздух в дымоходе прогреется, исчезнет холодный затор и установится нормальная тяга.

Если труба очищена, дымоход прогрет, но тяга не восстанавливается, нужно выявить иные причины и бороться уже с ними – минимизировать воздействие факторов, вызывающих снижение тяги и изменение её направления.

Внешние факторы и конструктивные нарушения

Повлиять на погоду невозможно, убрать препятствие в виде высокого строения или дерева – возможно не всегда.

К решению проблемы подходят с другой стороны – дорабатывают конструкцию дымохода так, чтобы он справлялся со своими функциями даже в таких сложных условиях. Проблемы, вызванные ошибками монтажа дымохода, тоже решаются конструктивно – сложные узлы дорабатывают или полностью переделывают.

  • Наращивают высоту дымоходной трубы. Вершина трубы должна располагаться выше кровли минимум на полметра, а если дымоход расположен между двумя или более крышами или вокруг растут высокие деревья, – минимум на 1,5 метра выше самого высокого объекта.
  • Заменяют узкие трубы на более широкие. Новые трубы должны иметь сечение не меньше, чем у патрубка теплового прибора.
  • Изменяют конфигурацию дымохода. Длинные горизонтальные участки желательно заменить на наклонные с углом не менее 30 градусов. Повороты на 90 градусов заменяют парами углов по 45 градусов.
  • Устанавливают на вершине дымохода специальный зонтик. Это нехитрое устройство спасает трубу от попадания в неё дождя, снега, листьев и рассекает ветер, не давая ему задувать в трубу.
  • Устанавливают на вершину дымохода более сложные устройства, которые позволяют поддерживать тягу в ветреную погоду: флюгеры, дефлекторы, ротационные турбины.

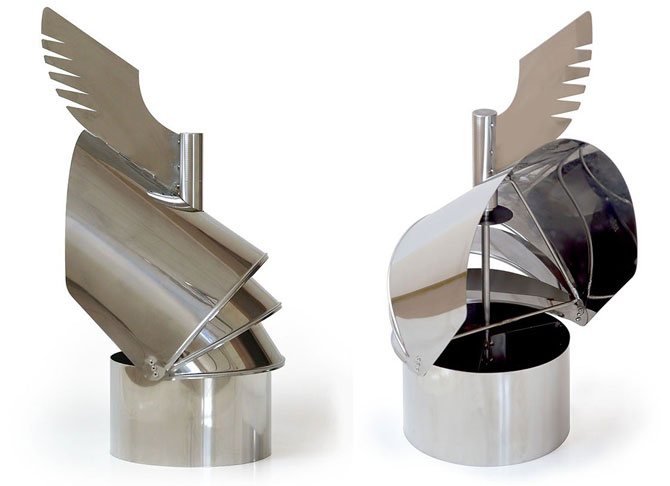

Флюгер – это специальное крыло из металла, которое под действием ветра вращается, оказываясь всегда с наветренной стороны. Потоки ветра обтекают крыло, воздух вокруг трубы становится разреженным, его давление снижается, тяга при этом увеличивается.

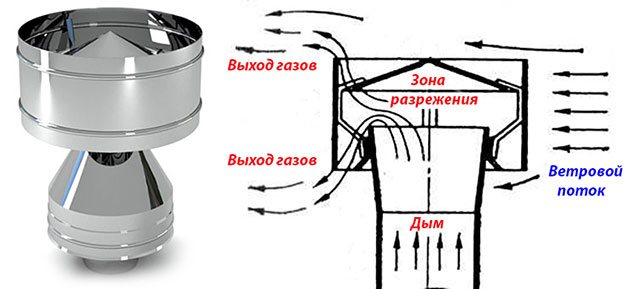

Дефлектор имеет другую форму, но действует по сходному принципу, только закрывает трубу со всех сторон. Потоки воздуха, отражённые от крыши и других препятствий, проходят через дефлектор, внутри него создаётся разрежённость, стимулирующая увеличение тяги.

Ротационная турбина – гибрид флюгера и дефлектора. В корпус ротационной турбины вставлена подвижная насадка с множеством лопастей. В ветренную погоду насадка вращается, создавая принудительную тягу.

Устанавливают дымосос – дефлектор, оснащённый винтом, работающим от электропривода, датчиками температуры и силы воздушного потока. Регулировка тяги происходит в автоматическом режиме. Этим прибором дымоход оснащают, когда ветреная погода бывает нечасто или нет технической возможности нарастить дымоход на нужную высоту.

к меню ↑

1.8 Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх.

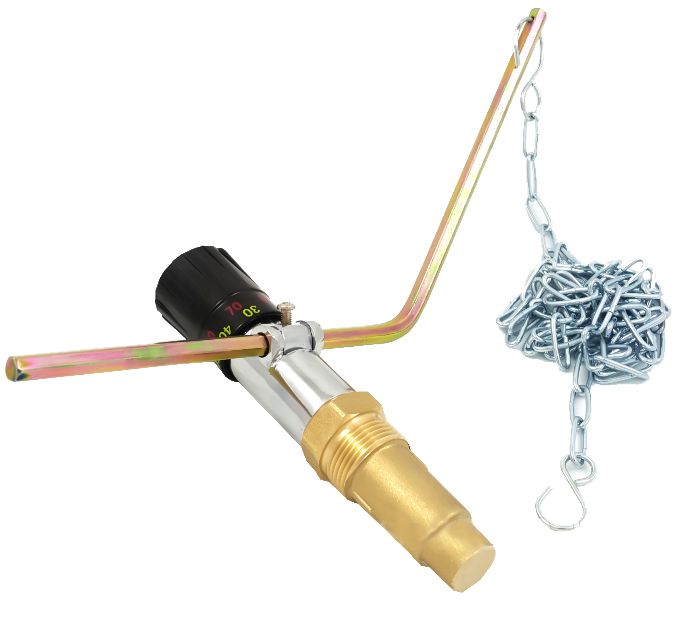

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

  • мощность термостата должна соответствовать весу створки для её успешного поднятия;
  • возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
  • угла поворота рычага должно хватать на полное открытие и закрытие створки;
  • резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.

Регулятор тяги газового котла
Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным

При выборе регулятора следует также обратить внимание на положение, в котором он может работать, так как гильза может быть расположена сбоку или сверху. Есть модели, которые могут работать в любом положении.

к меню ↑

2 Сделать самостоятельно или купить

Конструкция стабилизатора достаточно проста, и его несложно можно изготовить своими руками, хотя регулировка тяги покупными изделиями немного точнее. Для готовых современных труб, собранных из модульных элементов, проще подобрать устройство того же производителя, для самодельных банных и гаражных печек стабилизатор можно сделать и самому – просто нет смысла приобретать фирменное изделие.

к меню ↑

2.1 Проверенные производители

Не все фирмы, выпускающие дымоходы, выпускают и стабилизаторы тяги. Еще сложнее обстоит дело, когда ищут стабилизатор для труб из кирпича или асбоцемента. Если вы устанавливаете покупной модульный дымоход, керамический или из сэндвича, то имеет смысл покупать комплектующие той же фирмы. К тому же в глубинке в продаже чаще всего представлены трубы одного-двух брендов, и выбора практически нет.

Часто можно услышать похвалы в адрес польского производителя – фирмы Darco; стабилизаторы выпускают также КРАФТ (Воронеж), ZKZ-INDUSTRI (Чехия), POLMAR (Польша); SWaG (Украина); в сети встречается марка Afriso, киевская марка Трио-Трейд (Версия-Люкс).

к меню ↑

2.2 Примерная цена

Приведу информация о том, сколько стоит стабилизатор тяги:

  • для дымоходов диаметром 100 мм
  • диаметром 150 мм
  • диаметром 200 мм

к меню ↑

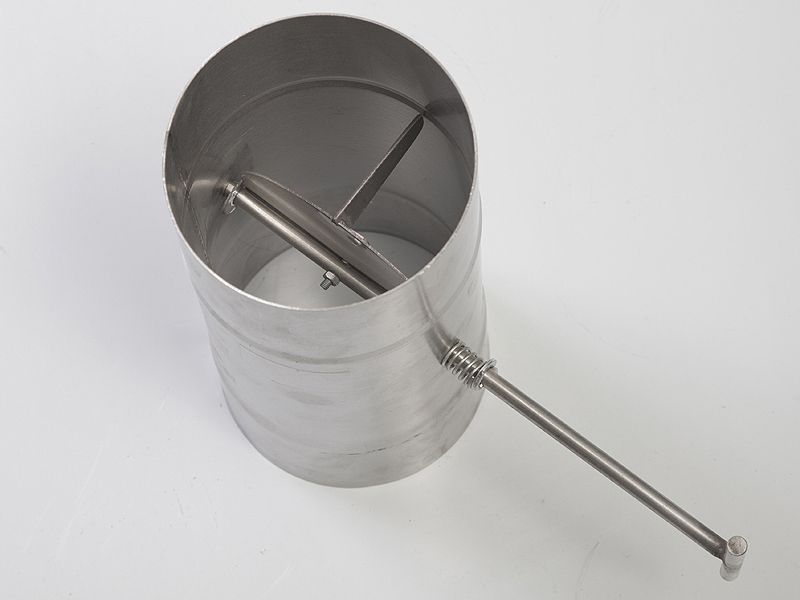

2.3 Как сделать регулятор тяги своими руками

Изготавливать компенсатор   своими руками или купить готовый – решать вам. Для удобства стоит сделать чертеж с точными размерами. Можно подготовить выкройки из ватмана и по ним вырезать детали из металлического листа.

Своими руками стабилизатор изготавливают из трубы подходящего диаметра, материал – нержавеющая сталь марки AISI 304 или 321. Можно сварить трубу из листа нержавейки, понадобится аргоновая сварка. Толщина листа – 1 мм. Внутренний диаметр совпадает с диаметром дымохода. Длина – 250-300 мм. Швы необходимо тщательно зачистить. Для клапана выполняется вырез – примерно 15 % от сечения борова дымохода.

Возле выреза устанавливается поворотная ось – пруток диаметром 8-10 мм, на нее крепится пластина клапана, закрывающая отверстие. Для крепления оси приваривают гайки к трубе и пластинке, ось вставляется в них. Для регулировки на пластину приваривают противовес – болт с накрученной гайкой большой высоты. Возле верхнего и нижнего края на расстоянии 25-30 мм от края трубы необходимо развальцевать канавки для фиксации стабилизатора. Устройство крепится широкими хомутами к дымоходу.

Технологию изготовления самодельного регулятора можно увидеть на видео:

к меню ↑

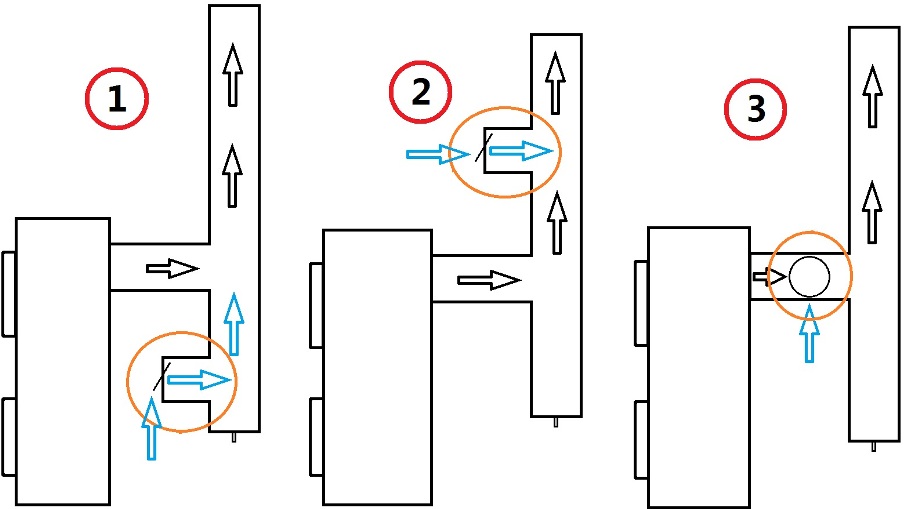

3 Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор интенсивности воздушных потоков в трубе дымоотведения монтируют там же, где расположен отопительный прибор, или же в соседнем помещении, где проходит отвод от теплогенератора до системы дымоотвода.

Практикуются следующие способы размещения регулятора:

  • прибор внедряют в конструкцию на 500 мм выше точки соединения теплогенератора с вытяжной трубой,
  • приспособление устанавливают на уровне стыковки котла с дымовым каналом, выдерживая расстояние не менее 400 мм от поверхности пола.

Отдельная категория стабилизаторов представляет собой отрезок трубы с расширением в форме грибка, модель устанавливается на выхлопе вытяжного канала. В конструкции предусмотрен открытый участок под «шляпкой» для притока наружного воздуха. При изменении температуры исходящих потоков срабатывает датчик, который установлен под колпаком, в результате отопительное устройство автоматически отключается. Как это работает:

  • при ухудшении тяги или обратного эффекта в вытяжной системе происходит накопление выработанных газов под грибком,
  • под воздействием тепловых нагрузок датчик нагревается,
  • изменение температуры датчика вызывает прекращение подачи топлива в горелку и теплогенератор отключается.

Монтаж регулятора-грибка выполняется посредством саморезов и гаек. Для этого предварительно высверливают отверстия на выделенном участке верхушки трубы дымоотвода.

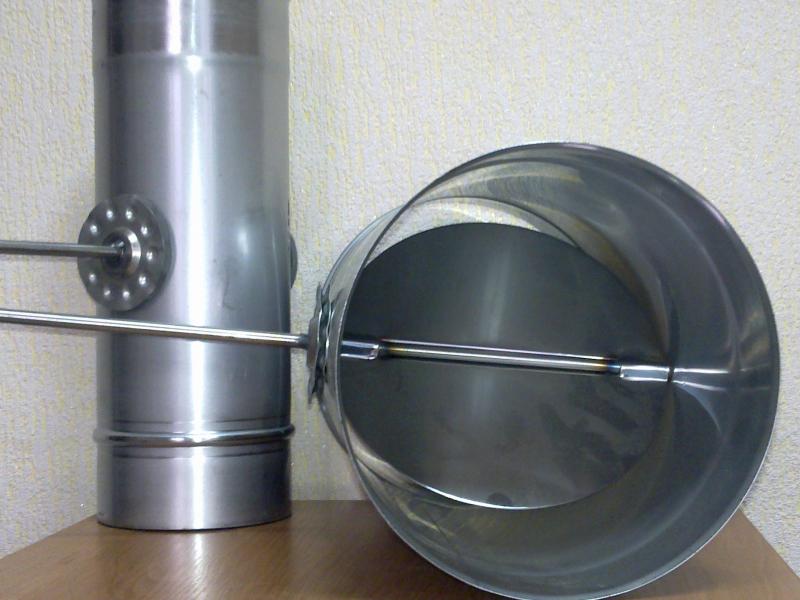

изготовление своими руками
Изготовление стабилизатора тяги дымохода своими руками

к меню ↑

3.1 Как собрать самому

Чтобы собрать собственный регулятор тяги, необходимо иметь навыки работы со сварочным аппаратом. Для работы понадобится листовая нержавеющая сталь. Ее толщина должна быть минимум 1 мм. Размер листа подбирается таким образом, чтобы из него можно было сделать цилиндр, который будет по диаметру равен существующему дымоходу. Понадобится для стабилизатора еще небольшой отрезок листовой стали, которая будет служить заслонкой. Ее размер должен быть таким же, как и внутренний диаметр трубы. Дополнительно понадобится шпилька из нержавеющей стали, гайки и заклепки.

Из прямоугольного отрезка варится тело стабилизатора, которое представляет собой цилиндр. Делать это лучше всего внахлест, чтобы шов получился герметичным. После этого швы зачищаются и проверяются. Следующим шагом делается клапан или заслонка для тягового механизма. Она не должна полностью перекрывать сечение трубы в закрытом состоянии. Необходимо сделать небольшие прорези, которые будут составлять 15% от общей площади внутренней окружности трубы. Далее в цилиндре необходимо просверлить два отверстия. Через них вставляется шпилька, на нее закрепляется клапан. Сама шпилька крепится к стабилизатору с помощью гаек из нержавеющей стали.

На конце шпильки устанавливается рукоятка, которой можно выставлять заслонку в требуемое положение. Дополнительно можно установить заклепку из нержавеющей стали, которая будет служить ограничителем или стопором для клапана стабилизатора. Края получившегося цилиндра прокатываются, чтобы их диаметр был немного меньше диаметра трубы дымохода, чтобы его можно было свободно вставить внутрь. Фиксируется стабилизатор с помощью хомутов из нержавеющей стали. Подробнее о процессе сборки можно узнать из видео.

к меню ↑

3.2 Особенности использования стабилизатора тяги дымохода в ТТ-котле

Стабильная работа твердотопливного котла напрямую зависит от своевременной подстройки интенсивности горения внутри камеры. Оптимальное функционирование  таких устройств обеспечивается наличием устойчивой тяги в дымоходе. Специальный стабилизатор тяги дымохода автоматически подмешивает холодный воздух в дымоход, снижая температуру и скорость движения газов внутри трубы. Это, в свою очередь, позволяет максимально эффективно использовать сжигаемое топливо, при этом не влияя на корректный режим работы котла.  Правильно настроенный регулятор значительно повышает КПД от сгорания дров или угля, и увеличивает срок службы котла.

Как правило, стабилизатор тяги дымохода устанавливается на дымоходную трубу, в полуметре от нагревательного прибора. Так как принцип его работы обоснован на системе идеально сбалансированных «грузиков», то находится он должен исключительно внутри помещения, дабы исключить влияние погодных факторов на его работу. Далее, необходимо обозначить правильную регулировку агрегата. Для этого, открываем инструкцию на котел, находим нужную нам модель и смотрим на параметр «минимальная тяга». Устанавливаем на регуляторе значение равное или на шаг выше найденного ( к примеру, 22 Па). На этом установку можно считать законченной. Теперь вне зависимости от погоды, ваш котел будет использовать максимально возможное количество тепла, при этом продолжая гореть в штатном режиме.

Однако, вариантов размещения прибора несколько:

  1. Установка на одном уровне соединения котла с дымоотводящей системой. Однако, расстояние не должно быть менее 40 см от поверхности пола;
  2. Размещение на 50 см выше места соединения теплогенерирующего агрегата с дымоходом.

к меню ↑

4 Стабилизатор дымохода своими руками

Так как компенсатор утечки тепла в дымоходе имеет простую конструкцию, большинство домашних мастеров предпочитают изготовить прибор своими руками.

к меню ↑

4.1 Чертежи

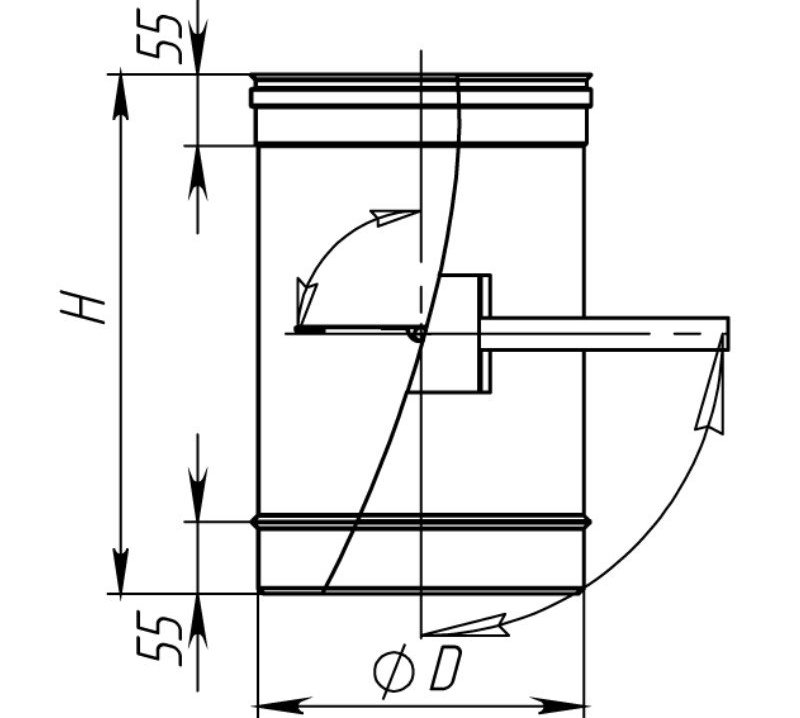

Этапы работы начинаются с подготовки чертежа конструкции. Схему с изображением прибора и деталировкой стоит выполнить в натуральную величину. В этом случае не понадобиться перерасчет параметров, достаточно при помощи маркера перенести контуры на лист нержавейки.

к меню ↑

4.2 Инструменты, материалы и приспособления

Необходимо подготовить:

  • стальной лист толщиной 0,8-1 мм,
  • прут из стали сечением 8-10 мм для оси,
  • крепежные детали – метизы и хомуты,
  • электроинструменты – болгарку, сварочный аппарат, дрель,
  • молоток, маркер, пассатижи и ножницы по металлу.

Также следует позаботиться о наличии защитных очков и перчаток.

к меню ↑

4.3 Изготовление стабилизатора

Процесс предусматривает следующие этапы:

  1. Выкройку деталей переводят на металлическую основу, вырезают заготовки при помощи ножниц по металлу.
  2. Изготавливают трубу при помощи сварки. Параметры конструкции: длина – 28-30 см, d115 мм, нахлест стыка – не более 1 см.
  3. Сварные швы зачищают с обеих сторон, выполняют вырез для заслонки на глубину 15% сечения вытяжной конструкции, устанавливают на поворотную ось и фиксируют. Выступающая часть стержня оснащается рукояткой для удобства управления клапаном.

С торцов трубы с отступом 25-30 мм от края выполняют бортики для встраивания в вытяжную систему.

к меню ↑

4.4 Установка устройства

Монтаж самодельного прибора регулировки тяги выполняется в разрыв дымовой трубы. Устройство фиксируется с помощью хомутов шириной 50-60 мм.

Заслонка

Представляет собой обыкновенную заслонку, частично или полностью перекрывающая сечение трубы. Самый простой вариант – это поперечная задвижка (как в классических русских печах или каминах).

Другой вариант – диск внутри корпуса. Круг крепится к поперечному стержню, посредством которого, осуществляется установка положения заслонки внутри трубы. Существенный минус обоих приспособлений – это ручная регулировка, которая требует почти постоянного наблюдения за режимом работы котла.

«Грибок»

Изготавливается в виде конусообразной вставки в основную трубу. Внешне напоминает зонтик. Внутри конструкции устанавливается термодатчик, который контролирует температуру газового потока. При возникновении обратной тяги или при неустойчивом режиме, отработанные продукты горения скапливаются под «зонтиком». Происходит общее повышение теплового фона. Срабатывает датчик и подаёт сигнал на регулирующее устройство подачи природного газа. Котел отключается.

к меню ↑

4.5 Регуляторы скорости вытяжки

Конструкции компенсаторов тяги дымохода различаются по схеме исполнения, но всегда изготавливаются из нержавеющей стали. Существует 3 типа оптимизирующих скорость потока газов устройств:

  1. Дефлекторы устанавливают на верхней отметке трубы. Предназначено изделие для улучшения тяги в канале дымохода: стимулирующий движение воздуха эффект возникает за счёт разницы диаметров устройства и оголовка, при обтекании которого появляется область пониженного давления на конце трубы, имеющей меньший поперечник. Дефлекторы изготавливают неподвижными, вращающимися и поворотными — в виде флюгера. Недостаток — в отсутствие ветра устройство бесполезно.
  2. Дымовой вентилятор обеспечивает устойчивую работу отопительной системы индивидуально дома вне зависимости от внешних условий. Недостаток — требуется подключение к электрической сети.
  3. Стабилизаторы или регуляторы тяги — их прикрепляют к дымоходу отопительного агрегата. Корректировка потока совершается посредством заслонки с уравновешивающим грузом на одной стороне: когда скорость движения воздуха хорошая, проток свободный. При слабой или обратной тяге происходит отсечка. Для работы устройства электричество не требуется.

к меню ↑

4.6 Самодельный компенсатор утечки тепла

Прежде чем приступать к изготовлению регулирующего устройства, необходимо оценить свои силы и возможности, наличие инструментов и материалов.

Начинать надо с эскизного чертежа стабилизатора тяги дымохода — его рисуют самостоятельно.

Изображение регулятора и деталировку удобно выполнить в натуральную величину, чтобы не заниматься пересчётом размеров, а перенести контуры маркером непосредственно на лист металла.

Последовательность изготовления стабилизатора:

  • перевести выкроенные из ватмана детали на металлический лист, ножницами вырезать заготовки;
  • свернуть трубу длиной 28-30 см и скрепить посредством сварки так, чтобы диаметр круга в свету равнялся 115 мм, а нахлёст стыка был не больше 1 см;
  • зачистить шов с обеих сторон, для заслонки сделать вырез на глубину 15% сечения дымохода, установить её на ось длиной 150 мм и зафиксировать;
  • на выступающую часть стержня прикрепить рукоятку для удобства управления заслонкой-клапаном;
  • с обоих торцов отрезка трубы — от края 25 мм, оформить бортики для встраивания в систему дымохода.

к меню ↑

5 Нюансы усиления тяги дымохода

Производители предлагают 3 типа устройств для оптимизации скорости потока газов в дымоходной системе:

  • дефлектор,
  • дымовой вентилятор,
  • стабилизатор тяги.

Модели компенсаторов интенсивности струи различаются по способу исполнения, устройства изготавливаются исключительно из нержавейки.

к меню ↑

5.1 Дефлектор

Прибор устанавливают на верхней линии вытяжной трубы. По устройству различают модели:

  • неподвижные,
  • поворотные (флюгельные),
  • вращающиеся.

За счет разницы диаметров корпуса и оголовка возникает эффект, стимулирующий движение воздуха, так как на конце трубы с меньшим поперечником образуется область пониженного давления. Прибор эффективен исключительно при наличии ветра, в остальных случаях он бесполезен.

дефлектор

к меню ↑

5.2 Дымовой вентилятор

Агрегат способен обеспечивать стабильно качественную работу автономной системы теплоснабжения частного домовладения вне зависимости от погодных факторов. Единственный минус – устройство работает на электричестве.

к меню ↑

5.3 Стабилизаторы силы тяги

Оборудование предназначено для автоматического регулирования тяги. Струя корректируется при помощи заслонки, которая срабатывает при изменении температуры потока газов в вытяжном канале. Прибор энергонезависим, прост в исполнении.

Другой способ усиления тяговой силы заключается в элементарной чистке дымоходной трубы. Можно самостоятельно прочистить шахту с применением металлического ерша или груза, или же прибегнуть к услугам профессионального трубочиста.

к меню ↑

6 Возможные проблемы при монтаже и способы их устранения

  1. Труба расположена не по вертикали. Отклонения допустимы до 10 см на 1 м изделия. В идеале уклон не должен превышать 1 см на 1 м металлопрокатного элемента.
  2. Труба не входит в дымовой канал из-за зазоров. Все промежутки нужно заделать глиняно-песчаным раствором либо герметиком, способным выдержать нагрев трубы до 1000 градусов. Для заполнения имеющихся неплотных участков можно использовать размоченный асбест, термостойкий герметик или асбестовый шнур.

к меню ↑

7 Регулятор тяги для котла – зачем нужен, как применяется

Твердотопливный котел заметно отличается от газового или электрического по скорости регулировки отдаваемой тепловой мощности. Чтобы уменьшить энергоотдачу газового или электрического, достаточно секунд, – на поворот ручки управления или на срабатывание защиты, которая прекратит работу агрегата.

Чтобы остановить твердотопливный котел, его нужно залить водой. Поэтому крайне важно не допускать работу котла на твердом топливе с неконтролируемым горением, с повышенной отдачей мощности. При перегреве теплоноситель закипает, а элементы системы выходят из строя, например, деформируются пластиковые детали, или вообще происходит разгерметизация системы с выбросом пара и другими последствиями.

к меню ↑

7.1 Зачем нужны регуляторы тяги

Прежде всего, водогрейный котел, работающий на твердом топливе, отличается от обычных печей наличием водяной рубашки. По этой причине температура нагрева его контура имеет свой предел, ограниченный возможностью закипания теплоносителя.

Если до этого дойдет, то в систему пойдет пар, который быстро повысит давление и станет причиной аварийной ситуации. Другими словами неконтролируемый котел с ручным управлением представляет собой аварийно опасную единицу.

Установленный на котле регулятор тяги осуществляет контроль над процессом сжигания топлива в автоматическом режиме, позволяя избегать критических значений температуры. Он предназначен для контроля нагрева теплоносителя и способен уменьшить приток воздуха к топке при необходимости снизить интенсивность горения.

Кроме обеспечения безопасности устройство предназначено для выполнения следующих функций:

  1. Регулирует заданную температуру теплоносителя, нагревание которого не всегда необходимо удерживать на отметке 90 градусов.
  2. Прикрывая задвижку, ограничивающую приток воздуха, повышается период сжигания топлива от одной закладки, что значительно повышает КПД агрегата.

Для обеспечения безопасности контура отопления служит предохранительный клапан, способный выпустить избыточное давление. Однако это устройство не способно контролировать температуру нагрева теплоносителя, которая, достигнув критической отметки, может привести к серьезным последствиям, в результате чего придется проводить ремонт.

к меню ↑

7.2 Если регулировать тягу вручную

Количество воздуха, проходящего через топку твердотопливника, а значит и силу его горения (отдаваемую мощность), можно регулировать вручную, открывая или закрывая крышку поддувала (воздушную заслонку). Т.е. за котлом нужно постоянно следить.

Без автоматизации вполне возможна ситуация, когда заложили топлива много и дали максимум воздуха, чтобы оно побыстрее разгорелось. Затем котел оставили без надзора по любой причине, а когда на него обратили внимание, то обнаружилось, что температура теплоносителя уже 100 град, предохранительный клапан шипит, в котле грохот – пар вырывается в систему…

  • Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура. С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется….

Котел с механическим регулятором тяги

к меню ↑

7.3 Автоматический регулятор тяги обеспечивает безопасность

Почти все твердотопливные котлы снабжаются аппаратурой, которая регулирует количество воздуха проходящего через топку, поддерживая уровень мощности примерно на одном уровне, который задает потребитель.

  • Обычно настройка воздуха делается по температуре теплоносителя, — например, + 70 град С, при этом устройство снижает мощность котла (уменьшает количество воздуха), когда такая температура достигнута, или превышена.

Так задается верхний предел мощности, если он превышается, поступление воздуха уменьшается, и количество выделяемой энергии при горении, снижается соответственно. Устройство позволяет не следить за работой котла человеку, делает процесс отопления полуавтоматическим.

  • Регулятор тяги обязателен к применению, как одно из устройств, обеспечивающих безопасность эксплуатации. Какие виды регуляторов подачи воздуха существуют?

к меню ↑

7.4 Вентилятор и электронный контроллер

Таким набором обычно оборудуются автоматизированные котлы с подачей топлива из бункера, пеллетные, или пиролизные, рассчитанные на большую закладку дров. Эти котлы регулируют количество воздуха с помощью вентилятора, которым управляет процессор. Информация поступает с датчиков температур, в том числе может быть и от комнатного термостата, процессор вычисляет оптимальный режим работы и дает команду на подачу воздуха.

Котел с вентилятором и электроникой

Для работы котла нужна электроэнергия, если ее нет, то котел переходит в аварийный режим и минимизирует подачу воздуха, только за счет естественной тяги. При этом должна в любом случае обеспечиваться циркуляция теплоносителя, например, с помощью бесперебойника, чтобы отбирать остаточную мощность от теплообменника еще длительный период времени.

к меню ↑

7.5 Термостатическая колба и механический привод на заслонку

Полностью энергонезависимый способ поддержать заданную мощность котла – наиболее широко применяемый. Обычно устройство выглядит так – колба с жидкостью, объем которой чутко реагирует на изменение температуры, вкручивается в подающих патрубок на выходе котла. Устройство воздействует на рычаг, который связан цепочкой с воздушной заслонкой. На колбе имеется вращающаяся ручка с отметками температуры, которая должна поддерживаться в полуавтоматическом режиме.

Набор для котла по регулировке тяги

  • Настройка делается потребителем по прилагаемой к котлу инструкции, заключается в выборе длины цепочки. Она выбирается такой, чтобы регулятор тяги закрывал (прикрывал) заслонку, при достижении заданной температуры, уменьшал мощность горения, и чтобы через некоторое время температура теплоносителя стабилизировалась бы в заданном значении.

Настройка и работоспособность регулятора обязательно несколько раз проверяется во время контрольных топок. Только при настроенном и правильно работающем регуляторе тяги, растопленный котел оставляется без контроля.

Устатновленный регулятор тяги
Регулятор тяги может устанавливаться как горизонтально, так и вертикально — зависит от конструкции котла.

к меню ↑

7.6 Наиболее дешевые котлы без регуляторов тяги

До сих пор можно встретить в продаже наиболее дешевые небольшие котлы, которые не снабжаются регуляторами тяги воздуха. Они делятся на два вида

  • В котле имеется место для установки механического регулятора, закрытое заглушкой. Производитель рекомендует за отдельную доплату укомплектовать котел этим устройством. Установка и настройка не сложны.

Простые котлы без регулятора тяги

  • В котле не предусматривается ничего. Главное достоинство – минимальная цена при возможности нагревать теплоноситель дровами. Но за котлом нужен усиленный контроль, даже не смотря на его небольшую мощность.

Практически все специалисты рекомендуют доукомплектовать котел устройством, которое регулирует воздушный поток через топку и может поддерживать его на заданном уровне. Выбор котла однозначно необходимо делать только с возможностью автоматического поддержания температуры. Какие котлы лучше выбрать

к меню ↑

7.7 Виды регуляторов и особенности выбора

Если твердотопливный отопитель в базовой комплектации не оборудован регулятором тяги, устройство придется установить самостоятельно.

Обязательным условием для этого является:

  • наличие специальной гильзы, вмонтированной в водяную рубашку (гильза может располагаться на верхней, фронтальной или боковой части корпуса);
  • дверца зольника, открывающаяся вверх.

От места расположения гильзы зависит тип устройства – выпускаются модели, работающие только в вертикальном положении (монтируются сверху на корпус), только в горизонтальном положении (крепятся на фронтальную или боковую панель) и универсальные.

Слева котёл с возможностью установки регулятора, справа — с ручным управлением

При выборе модели обратите внимание на следующие параметры:

  • усилие, которое развивает привод (значение указывается в паспорте, его должно быть достаточно для подъема дверцы зольника);
  • температурный диапазон нагрева теплоносителя (60-90°С);
  • рабочий ход привода (его должно быть достаточно для полного открывания и закрывания заслонки);
  • тип резьбового соединения на корпусе – он должен соответствовать резьбе в гильзе котельного агрегата (обычно это ¾″).

Конструкция регулятора тяги может предусматривать ремонт или замену исполнительного механизма без демонтажа самого устройства и слива теплоносителя из водяной рубашки котла. У таких моделей погружная гильза выполняется съемной.

к меню ↑

7.8 Достоинства устройства

Главные преимущества регулятора тяги — это:

  • приемлемая цена (впрочем, зависящая от компании-производителя);
  • автономность работы;
  • доступность топлива;
  • простота освоения инструкции новым пользователем;
  • долговечность;
  • высокое качество работы.

Часть фирм выпускает регуляторы, подходящие только к их котлам. Пример — и ее основная линейка «Куппер». Аксессуар в комплект не входит, его необходимо покупать отдельно.

к меню ↑

7.9 Принцип работы, регулятора тяги на твердотопливный котел

Сам регулятор могут устанавливать в разных местах на котле. Как правило, производитель сам показывает, куда необходимо подключить регулятор тяги для котла, или где посадочное место водной рубашки. Тяговому регулятору необходимо контактировать с теплоносителем, чтобы специальный газ (иногда жидкость), находящийся в гильзе, расширялся в процессе нагревания. После этого на исполнительное устройство возлагается задача опускания рычага, который уже понижает тягу в твердотопливном котле.

Принцип работы очень прост, из-за чего данные рычаги можно делать своими руками. При правильной конструкции самодельного регулятора тяги, он ничем не отличается и может также полезно служить.

к меню ↑

7.10 Как настроить регулятор тяги для твердотопливного котла?

  • До начала настройки, необходимо отсоединить цепь от воздушной заслонки
  • Фиксатор рукояти максимально ослабить
  • Отрегулировать шкалу в соответствии с текущей обстановкой и поставить уровень необходимой температуры
  • Зажечь котел и достичь выставленной температуры (смотреть п.4)
  • Во время достижения этой температуры оденьте цепь на рукоять воздушной заслонки. При правильной настройке, цепь должна быть натянутой.

После этого можете наслаждаться работой тягового регулятора и быть спокойным за отопление во время отсутствия дома. Данные конструкции действительно полезны и удобны в эксплуатации, они спасают ситуацию, когда отключают электроэнергию, что бывает нередко в нашей стране. Принцип работы, построенный на механике и законах физики – это самый надежный способ регулирования котлом.

к меню ↑

7.11 Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Шкала температуры на котловом регуляторе
Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

  1. Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
  2. На регулировочной рукоятке ослабить винт – фиксатор.
  3. Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
  4. Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
  5. Затянуть фиксирующий винт.

Внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Настройка и калибровка

Вмонтированное в корпус устройство требуется настроить. Выполняется это следующим образом:

  • почти полностью открывается дверца зольника;
  • винт-фиксатор на рукоятке регулятора ослабляется;
  • устанавливается требуемый температурный режим на рукоятке (для начала подойдет 60°);
  • цепочка присоединяется к рычагу;
  • котел нагревается до установленной температуры (на момент ее достижения укажет котельный термометр);
  • дверца прикрывается, необходимо оставить щель в 2 мм;
  • конец цепочки крепится на ручку дверцы так, чтобы свободный ход был около 1 мм;
  • затягивается фиксирующий винт на рукоятке регулятора.

Убедиться, что настройка регулятора тяги прошла корректно, можно путем смены температурных режимов. Для этого термостат переводится на 80°. Если ранее описанные действия выполнены верно, заслонка откроется, внутрь поступит воздух, и горение усилится. Дойдя до заданной температуры, регулятор вновь прикроет дверцу, оставив щель 2-3 мм.

Желательно выполнять настройку и калибровку тягового регулятора почаще. Все приборы имеют погрешность — у данного она составляет 5 %. Это некритичное отклонение, однако все же стоит время от времени проверять корректность работы устройства.

Установка подготовленного регулятора тяги

Расположение регулятора на самом котле может быть строго вертикальным или же горизонтальным. Данный фактор напрямую зависит от того, где предусмотрено небольшое отверстие для последующей установки.

Монтаж регулятора выполняется быстро и очень легко:

  • Горизонтальный вариант. Винт для фиксации располагается в верхнем положении.
  • Вертикальный вариант. Винт для фиксации располагается с другой стороны.
  • Когда вы достаете сам регулятор из его упаковки, можете заметить, что рычажок снят. Так упаковка выглядит более компактной. Рычаг фиксируется винтом в нужном положении, чтобы само крепление находилось именно в плоской части.
  • Цепь крепится так, чтобы положение между воздушной заслонкой и рычагом было исключительно вертикальным. Для начала закрепляется цепочка к рычагу, а фиксация непосредственно к заслонке необходима при настройке устройства.

Важно! В любой инструкции к регуляторам разных модификаций указана максимальная масса заслонки, которая допускается при активном использовании регулятора тяги. На данный фактор надо сразу обращать свое внимание.

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки.

Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку.

Настройка выполняется в несколько этапов:

  1. Откройте дверцу зольника (не прикрепляя к ней цепочку).
  2. Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
  3. Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
  4. Подсоедините цепочку к рычагу.
  5. Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
  6. Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
  7. Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
  8. Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке.

Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя.

Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.

к меню ↑

7.12 Полезные советы

Основная рекомендация производителей состоит в том, что регулятор тяги перед активной эксплуатацией нужно проверить на всех возможных температурных режимах.

Не переживайте, если в первый раз что-то пойдет не так. После закрытия или открытия заслонки пройдет несколько минут до остывания / подогрева теплоносителя.

к меню ↑

8 Лучшие известные производители и модели: характеристики и цены

Рынок твердотопливных котлов насыщен большим количеством все более сложных систем автоматического управления процессами получения тепла и ГВС. Они более точны, не требуют участия пользователя в большинстве операций. Однако такие системы становятся все более зависимы от электричества и все более дорогими в приобретении и обслуживании. Автономность, простота, качество современных терморегуляторов и невысокая цена делают их вполне востребованными и конкурентоспособными.

к меню ↑

8.1 ESBE ATA 212

Один из лучших регуляторов тяги для твердотопливного котла от известного шведского производителя. Надежно работает в диапазоне 35˚-95˚С, рабочие температуры от –20°C до +150°C. Может использоваться с различными антифризами, допускает замену термостатического элемента. При использовании в низкотемпературных средах нуждается в подогреве. Устанавливается в любом положении, в сервисе не нуждается. Вставляется в гильзу с трубной резьбой ¾ дюйма. Вес 0,38 кг.

Стоимость: от 2800 рублей.

к меню ↑

8.2 Regulus RT4

Самый популярный механический регулятор тяги котлов, сжигающих твердое топливо, в силу своей крайней неприхотливости, сверхнадежности и низкой цены. Корпус изготовлен из латуни, литьем под давлением, что гарантирует долгий срок службы. Устройство монтируется в вертикальном и горизонтальном положении, шкала уровней температуры это позволяет. Диапазон регулирования температуры теплоносителя 30–90°C, максимальная рабочая температура +120°C. Муфта для присоединения с внутренней резьбой G3/4”. Вес устройства 0,42 кг, производитель – Чехия.

Стоимость: от 1500 рублей.

к меню ↑

8.3 Honeywell FR 124

Высококачественный механический терморегулятор из Германии, совместим со многими котлами отечественного и зарубежного производства. Диапазон регулирования температуры воды от +30 до +90°С, максимальная рабочая температура +115 °С. Нагрузка на цепь от 100 до 600 грамм, ход подъема до 60 мм. Стандартная установка во втулку с резьбой G ¾″. Особенность этого регулятора – наличие съемной погружной гильзы, для замены которой не требуется из котла сливать воду. Вес устройства 0,47 кг,

Стоимость: от 1900 рублей.

к меню ↑

9 Рекомендации по выбору прибора

Как ни странно, но в продаже до сих пор можно найти бюджетные модели дровяных отопителей, не оборудованных никакой автоматикой. Большинство из них имеют в базовой комплектации только гильзу, вмонтированную внутрь водяной рубашки. Чтобы автоматизировать такой котел, регулятор тяги придется купить и установить своими руками.

Отсюда рекомендация первая: при выборе теплогенератора обращайте внимание на наличие такой гильзы и дверцы зольника, поднимающейся вверх.

Как поставить терморегулятор на котел
Котел с возможностью установки регулятора (слева) и с ручным управлением (справа)

Чтобы правильно выбрать механический регулятор, необходимо придерживаться следующих рекомендаций:

  • усилия, развиваемого приводом (указано в паспорте изделия), должно хватать на подъем дверки;
  • выбирайте диапазон регулирования температуры от 60 до 90 °С;
  • убедитесь, что рабочего хода привода достаточно, чтобы полностью открывать и закрывать створку;
  • резьбовое соединение на корпусе должно соответствовать ответной части в котле, обычно составляет ¾”.

Способы установки регулятора температуры на котел

Также следует обратить внимание на месторасположение гильзы в корпусе котла. Она может стоять сверху, спереди или на боковой панели. Для первого варианта нужно подобрать прибор, могущий работать в вертикальном положении, для двух других – в горизонтальном. Есть регуляторы тяги, например, Regulus rt3, работающие в любом положении и имеющие 2 шкалы настройки.

к меню ↑

10 Краткие выводы

О необходимости регуляторов тяги для твердотопливных котлов можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова с углем. Устройства имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
