1 Солнечный коллектор — что это?

В силу удорожания природных ресурсов и привычных источников энергии, таких как газ, уголь и электричество, все больше домовладельцев начинают задумываться о пока еще диковинной системе отопления с использованием солнечной энергии. Возведение так называемых «экодомов» с использованием гелиосистем становится все популярнее, и данная технология медленно, но верно переходит из разряда технических новинок в категорию дорогостоящих, но эффективных альтернативных источников энергии.

Схема подключения солнечного коллектора.

Что же представляет из себя гелиосистема и насколько выгодно ее использование для отопления дома зимой? Если вспомнить законы физики, то всем известно, что солнечные лучи сильнее концентрируются на темных поверхностях и гораздо интенсивнее их нагревают, в отличие от светлых. В народе испокон веков научились применять эту особенность отдачи солнечной энергии, и фактически примитивные гелиосистемы используются повсеместно при устройстве парников, теплиц, летних душевых и так далее.

Возникает естественный вопрос: почему, если солнечная энергия так эффективна, отрасль этой технологии начала развиваться лишь недавно и не вводится в эксплуатацию повсеместно? Ответ на данный вопрос неоднозначен. Большое значение имеет расположение, часовой пояс, длина светового дня, ну, и банальная зависимость от погоды.

Солнечный коллектор для отопления дома

Схема плоского солнечного коллектора.

А потому использование гелиосистем в средней полосе не отличается высокой эффективностью, такой как в Средиземноморье, где данная технология введена в обиход повсеместно и практически сократила расходы электроэнергии в два раза.

В условиях короткого светового дня солнечный коллектор целесообразно использовать как дополнительный источник энергии, и говорить о полном переходе на солнечные батареи для генерации тепла пока еще рано. Но тем не менее, исследования в этой области набирают обороты и в силу истощения природных ресурсов становятся все более актуальны. А потому данная технология развивается, совершенствуется и занимает все более обширную нишу в индустрии отопления и энергообеспечения.

к меню ↑

1.1 Что собой представляет солнечный коллектор и принцип его действия

Солнечный тепловой коллектор является техническим устройством, которое способно преобразовывать солнечную энергию в тепловую. Его применяют для получения горячей воды, которая в дальнейшем может быть использована для различных нужд. Главное отличие солнечных коллекторов от других вариантов аналогичной техники заключается в принципе изменения во время нагрева плотности воды. Холодные массы вытесняют наверх нагретый водяной поток, благодаря чему нет необходимости в использовании дополнительного насосного оборудования.

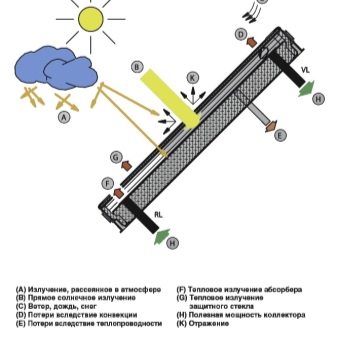

Принцип работы устройства состоит в следующем. Солнечная энергия абсорбируется в приемном устройстве, в качестве которого можно использовать медные или стеклянные поверхности темного или черного цвета. Такие материалы характеризуются хорошей способностью поглощения энергии.

Солнечные нагреватели воды удобно располагать на крыше, где много места и куда попадает максимальное количество солнечного света. Здесь такие устройства не занимают полезное пространство и никому не мешают. Далее тепло из накопителя переносится в бак с теплоносителем. Это может быть вода, антифриз или другая жидкость, которая используется в системе отопления.

Принцип действия солнечного коллектора
Принцип действия солнечного коллектора

В большинстве случаев применяется смесь, состоящая из 40% гликоля и 60% дистиллированной воды. Теплоноситель, который нагревается до определенной температуры, подается к радиаторам посредством системы трубопроводов.

Направление движения воды в системе может меняться благодаря смесителю. Остывшая и теплая вода постоянно сменяют друг друга. Такая естественная циркуляция происходит благодаря расширению теплой воды, которая поднимается, вытесняя холодную в нагревательный бак.

Эта система отопления должна быть оснащена теплоизоляционным слоем толщиной не менее 25-30 см, что обеспечит ее эффективную и стабильную работу. В качестве накопительной емкости для теплоносителя лучше использовать резервуар прямоугольной формы. Здесь может быть расположен дублирующий нагревательный элемент. Он будет автоматически включаться в работу, когда создаются погодные условия, которые не способствуют нагреву теплоносителя до необходимой температуры.


Солнечный коллектор – это устройство для преобразования солнечной энергии в тепловую

к меню ↑

1.2 Назначение

Cолнечный коллектор
Устройство, превращающее энергию Солнца в тепло­, называется солнечным коллектором. Учитывая, насколько сегодня дорогой газ и электричество, используемые для отопления и нагрева воды, продолжаются поиски альтернативных источников, которые бы смогли их заменить и сделать менее затратными. Таким как раз и является солнечный коллектор.

Полученное с его помощью тепло поступает в теплоноситель, т.е. используется для обогрева помещений, воды в бассейнах и т.д.

Установка солнечных коллекторов поднимает температуру воды до 50%, даже в отдельных случаях до 65%. В летние месяцы эта цифра увеличивается до 100%.

От такого устройства питаться могут бытовые приборы, использующие теплую воду: стиральные и посудомоечные машины, бойлеры и пр.

Простые в эксплуатации солнечные водонагреватели позволят жить комфортно, не нанося окружающей среде даже малого вреда.

к меню ↑

1.3 Устройство и принцип работы

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

  1. Солнечные батареи;
  2. Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные батареи для дома для отопления, стоимость которых довольно высока, могут оказаться невыгодны с финансовой точки зрения.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

к меню ↑

1.4 Эффективное использование энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс – это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.
Схема солнечного отопления для частного дома
Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы (+)

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году. Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.
Недостатки отопления частного дома солнечными коллекторами
Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак (+)

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель.

В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.
Солнечное отопление частного дома открытыми коллекторами
Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых.

Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

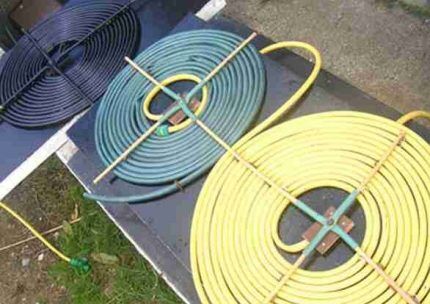

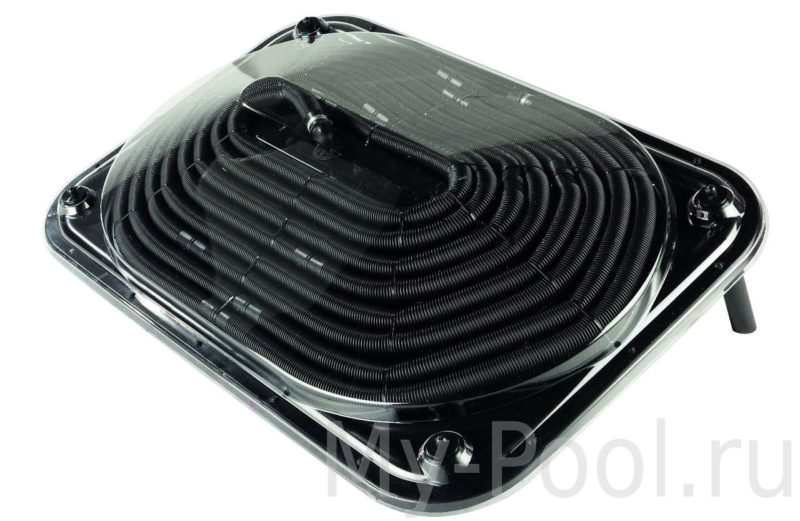

Элементарный солнечный коллектор из полимерных труб
Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые коллекторные разновидности

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

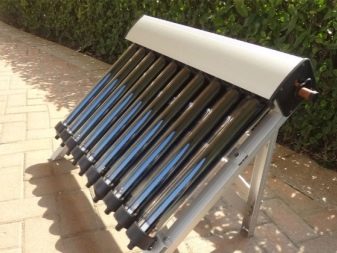

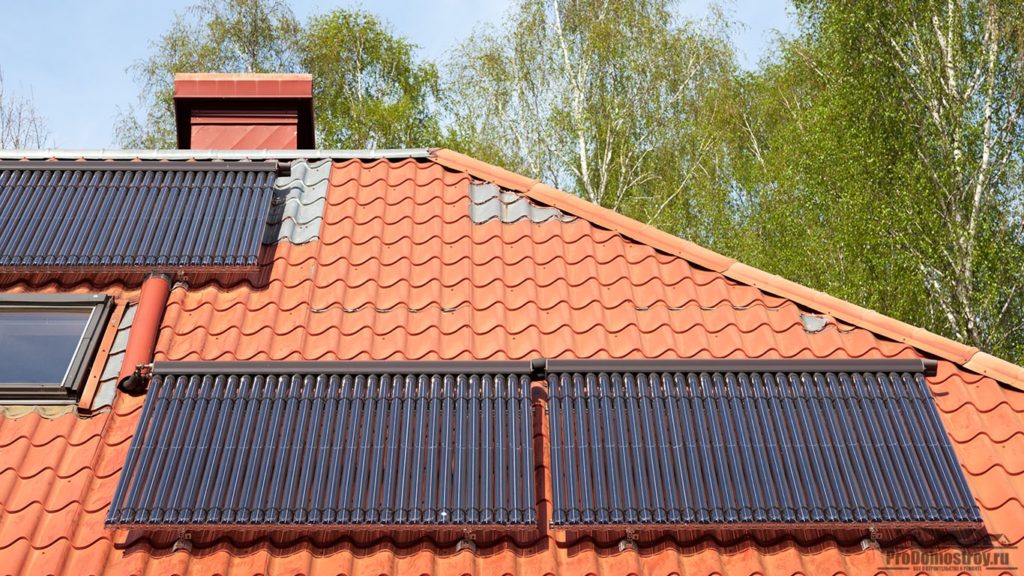

Трубчатый коллектор
Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.
Схема колбы солнечного коллектора
Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы (+)

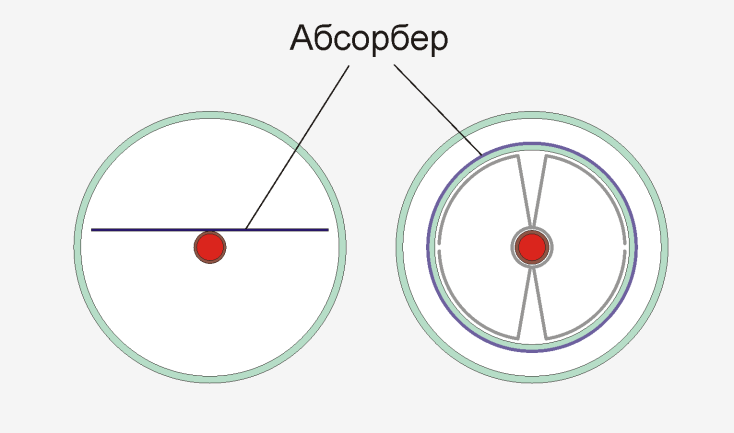

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

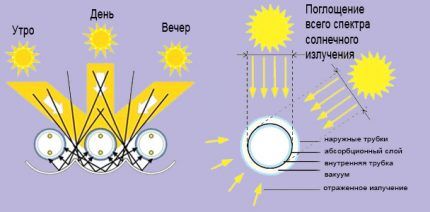

Форма трубки солнечного коллектора
При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.
Перьевая колба
Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe). Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.
Термотрубка солнечного коллектора
Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20° С

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении. В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

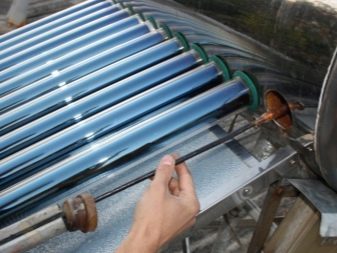

Как устроен трубчатый солнечный коллектор
При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель. Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность.

Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

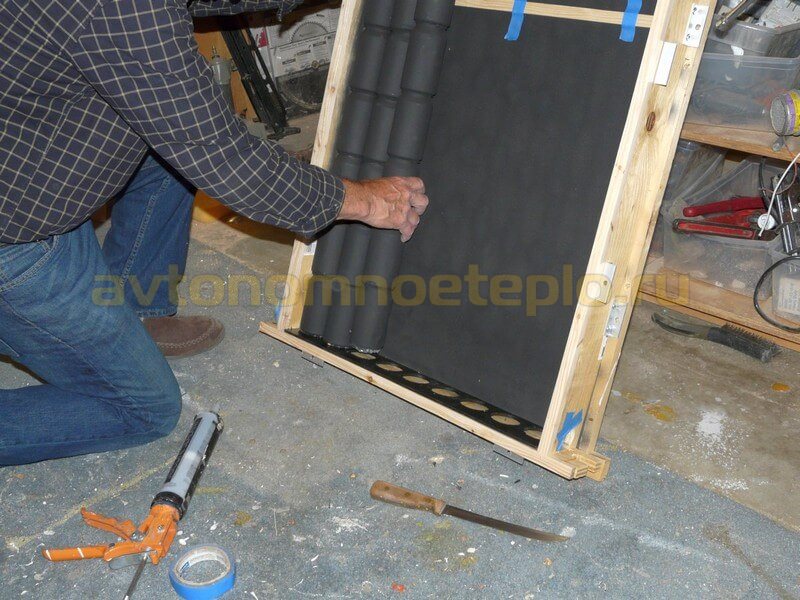

Трубчатый солнечный коллектор из пластиковой тары
Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления (+)

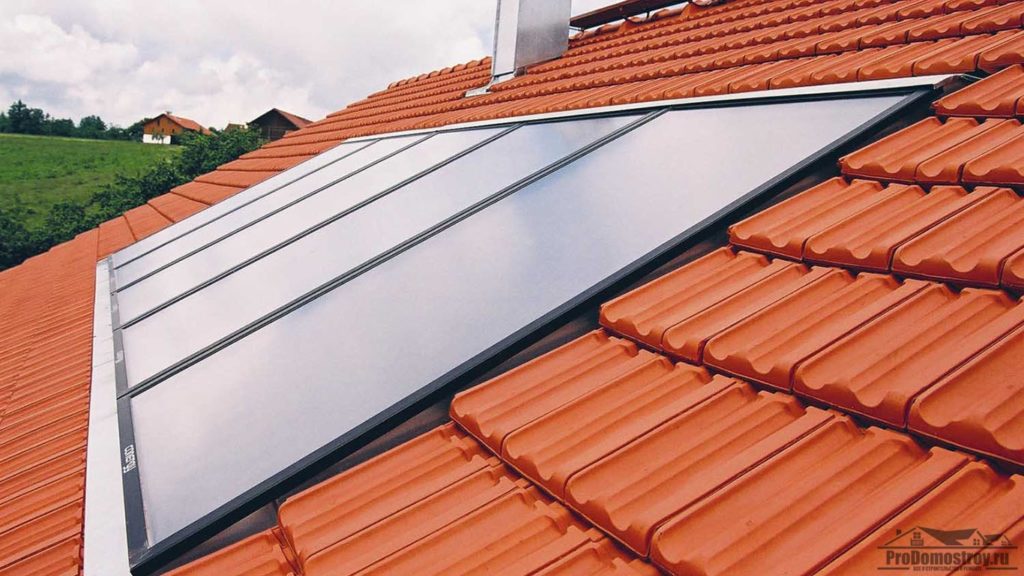

Плоские закрытые системы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.
Закрытый солнечный коллектор
Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

  • простота конструкции;
  • хорошая производительность в регионах с теплым климатом;
  • возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
  • способность самоочищаться от снега и инея;
  • низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

  • высокие теплопотери;
  • большой вес;
  • высокая парусность при расположении панелей под углом к горизонту;
  • ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Желающим сделать солнечный коллектор собственными руками для устройства отопления на даче предлагаем ознакомиться с проверенными на практике схемами и пошаговыми инструкциями по сборке.

к меню ↑

1.5 Типы солнечных коллекторов

Конструкция солнечного коллектора может соответствовать одному из классов, описанных ниже.

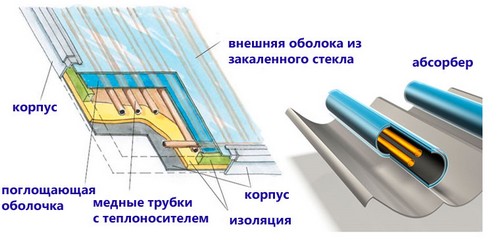

Плоский светопоглощающий

Плоский светопоглощающий
Представляет собой темный алюминиевый ящик с медными трубками внутри. Снизу ограничен слоем теплоизоляции. Сверху закрыт закаленным стеклом и пропилен-гликолем, выполняющим работу поглотителя солнечных лучей. Функционален в любое время года, популярен ввиду доступной себестоимости.

Вакуумный

Вакуумный
Вакуумные коллекторы состоят из многочисленных медных трубок. Элементы уложены ровными рядами. Каждая трубка с поглощающим и отражающим веществами расположена внутри еще одной стеклянной колбы аналогичной формы, но большего диаметра. Между стенками емкостей образуется вакуум, выступающий теплоизолятором и проводником. Главным достоинством класса является большая принимающая площадь, а значит, высокий КПД.

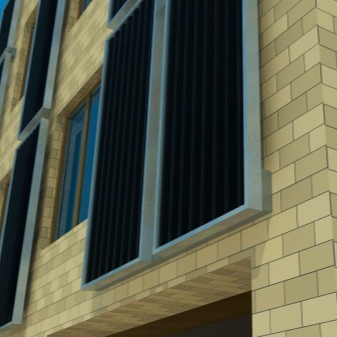

Воздушный

Воздушный
Основан на принципе «парникового эффекта». Лучи попадают на поглощающее покрытие и полностью впитываются им. Заряженный приемник обогревает воздушные массы внутри себя. Горячий воздух заполняет помещения, поступая в дом с помощью естественной конвекции или вентилятора.

Все классы подходят для отопления частных домов в равном соотношении. Конкретный тип выбирается исходя из собственных нужд, платежеспособности, площади крыши (или иной поверхности) для установки.

к меню ↑

1.6 Формы коллекторов

Солнечный коллектор может быть различной формы, но самой распространенной считается плоская.

Для эффективного поглощения солнечных лучей, он покрыт слоем адсорбента, который трансформирует поглощенные лучи в тепловую энергию.

Для сокращения термических потерь коллектор помещен в термоизолированный кожух с прозрачными стенками.

Cолнечный коллектор

Цвет их обычно черный, поскольку именно у него наибольший коэффициент поглощения солнечного света. Он показывает соотношение между излучаемыми лучами коротковолновыми и поглощаемыми, следовательно, и отражаемыми.

Устройство при этом нагревается, что говорит об отдаче абсорбером лучей, о длинноволновых.

Cолнечный коллектор
Именно абсорберы являются сердцем солнечной системы. Чтобы потери свести к минимуму, применяют конструкции с ограниченным покрытием. Подобное оборудование дает возможность получения максимального количества солнечной энергии, которая затем преобразуется в тепло.

В процессе работы помимо этого уменьшается эмиссия излучения тепла. У обычного покрытия коэффициент абсорбции достигает 90%.

При производстве абсорберов, они покрываются специальным лаком, наносится который из-за высокой эмиссии не на всю поверхность.

На частичное покрытие указывают элементы, изготовленные из оксида алюминия, которые покрашены черным хромом или никелем.

Новым решением считается технология напыления в вакуумном коллекторе титано-оксидно-нитридного слоя, который не просто сокращает уровень эмиссии, но и в отдельных случаях исключает ее полностью.

к меню ↑

1.7 Виды

В соответствии с конструкцией, видом теплоносителя и способу его использования и передачи тепла, солнечные коллекторы бывают:

По типу конструкции:

  • Плоские – представляют из себя конструкцию в виде прямоугольника (коробки), выполняемую из прочного материала и служащую корпусом устройства. Во внутренне пространство корпуса укладывается изоляция, по поверхности которой монтируется абсорбирующая (поглощающая тепло) пластина. В специальные углубления абсорбера, укладываются трубки (как правили изготовленные из меди), в которые, в дальнейшем, подается теплоноситель. С наружной стороны корпус закрывается поглощающей оболочкой и защитным стеклом.  По типу конструкции1
  • Вакуумные – в устройстве данного типа, определенное количество вакуумных трубок, объединены в общем корпусе коллектора. В корпусе устроен теплообменник, в котором теплоноситель, циркулирующий во внутреннем контуре вакуумных трубок, передает полученную энергию, теплоносителю наружного контура.  По типу конструкции2

По типу теплоносителя:

  • Воздушные;
  • Водяные.

По способу использования теплоносителя:

  • Пассивные – солнечный коллектор используется в паре с баком накопителем, и служит для горячего водоснабжения, без устройства дополнительных инженерных элементов сети (циркуляционный насос, элементы защиты и т. д.).
  • Активные – система, кроме монтажа коллектора, комплектуется техническими устройствами (насос, защитные клапана, бак накопитель, дополнительные элементы нагрева теплоносителя), и может использоваться как для горячего водоснабжения, так и для отопления помещений.

По способу передачи тепла:

  • Косвенного действия, когда в системе отопления (горячего водоснабжения), присутствует бак-аккумулятор (накопитель), в котором происходит передача тепловой энергии, полученной, наружным контуром, от солнечных лучей, и передаваемой внутреннему контуру, циркулирующему в системах ГВС и отопления.
  • Прямого действия, прямоточные – данный способ используется в системах ГВС, при этом циркуляция воды, в контуре коллектора, осуществляется под воздействием разности температур и путем установки дополнительных элементов (кранов, клапанов и т. д.).

к меню ↑

1.8 Как работает зимой?

В системах отопления, как правило, используются вакуумные коллекторы, это определяется их техническими характеристиками и условиями эксплуатации.

Основной элемент вакуумного солнечного коллектора – это вакуумная трубка, которая состоит из:

  • Изоляционной трубки, выполненной из стекла или иного материала, пропускающего солнечные лучи с минимальными потерями их мощности;
  • Медной, тепловой трубки, помещенной во внутреннее пространство изоляционной трубки;
  • Алюминиевой фольги и поглощающего слоя, расположенных между трубками;
  • Крышкой изоляционной трубки, являющейся уплотнительной прокладкой, обеспечивающей вакуум во внутреннем пространстве устройства.  Основной элемент вакумного коллектора

Работа системы осуществляется следующим образом:

  1. Под воздействием солнечной энергии, теплоноситель контура трубки, испаряется и поднимается вверх, где в теплообменнике коллектора конденсируется, передает свое тепло теплоносителю наружного контура, после чего стекает вниз, и процесс повторяется.
  2. Теплоноситель наружного контура, из теплообменника солнечного коллектора, подается на бак-аккумулятор, где происходит передача полученной тепловой энергии теплоносителю системы отопления и горячего водоснабжения.
  3. Циркуляция теплоносителя наружного контура осуществляется путем установки циркуляционного насоса и систем автоматики, обеспечивающей работу системы в автоматическом режиме.
  4. В комплекс системы автоматики входит контроллер, датчики и элементы управления, обеспечивающие установленные параметры работы системы (температура, расход жидкости в системе ГВС и т. д.)  Работа системы

Для того, чтобы данная система была эффективна и справлялась с выполнением поставленных задач, в том числе и в зимний период, системой предусматривается установка дублирующих источников энергии. Это может быть дополнительная система нагрева, с использованием теплоносителя, как на приведенной схеме, когда теплоноситель дополнительного контура нагревается путем использования различных видов топлива (газ, биотопливо, электричество). Также, с подобную задачу можно выполнить путем установки электрических ТЭНов, непосредственно в бак-аккумулятор. Работу дублирующих источников энергии контролирует система автоматики, включая в работу данные устройства, по мере необходимости.

к меню ↑

1.9 Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

плюсы

к меню ↑

1.10 Достоинства и недостатки солнечных коллекторов для нагрева воды

В летний период солнечные коллекторы способны полностью обеспечить дом горячей водой. В межсезонье такая альтернативная системы отопления способна уменьшить нагрузку на газовый котел, что позволит снизить потребление газа, сократив при этом финансовые затраты.

Коллектор выступает в качестве дополнительного источника бесплатного тепла, благодаря чему можно снизить зависимость от газа. В летний период для получения горячей воды не понадобятся финансовые затраты.

Обеспечить дом горячей водой в летний период можно с помощью солнечных коллекторов
Обеспечить дом горячей водой в летний период можно с помощью солнечных коллекторов

На монтаж солнечного коллектора не требуется получения разрешения. При выборе оборудования следует подробно изучить всю имеющуюся информацию и проконсультироваться со знающим продавцом. Установку системы необходимо доверить специалисту или выполнить самостоятельно при наличии определенных навыков и умений в области сантехники. Период эксплуатации системы в среднем составляет около 15 лет. В течение этого времени можно использовать бесплатное солнечное тепло для собственных нужд.

К недостаткам такой системы относятся большие финансовые затраты, которые необходимо будет понести при покупке солнечных коллекторов. Средняя стоимость одного элемента составляет 500-1000 $. Система, состоящая из двух коллекторов и собранная под ключ, обойдется в пределах 2300—3000 $.

Интенсивность солнечной энергии отличается в разный период года, поэтому солнечные коллекторы не могут использоваться как единственный источник тепла. Для работы системы понадобится накопительная емкость, покупка которой повлечет увеличение затрат на обустройство системы нагрева воды от солнца.

к меню ↑

1.11 Конструктивные особенности плоского солнечного коллектора

Наиболее востребованным вариантом является, согласно многочисленным отзывам, солнечный коллектор плоского типа, который можно изготовить своими руками. Такая система эффективна для организации горячего водоснабжения в теплый период года. В зимнее время КПД устройства очень низкий.

Солнечный коллектор плоского типа. Возможность изготовления своими силами, простота монтажа и обслуживания
Солнечный коллектор плоского типа. Возможность изготовления своими силами, простота монтажа и обслуживания

Корпус коллектора имеет плоскую квадратную или прямоугольную форму. Он выполняется из металла или другого материала с высоким коэффициентом теплопроводности. Изделие покрывается темной краской для улучшения абсорбирующих качеств.Внутри корпуса располагается пластина, в которой находится змеевик, изготовленный из медной трубки малого сечения. По трубкам осуществляется циркуляция теплоносителя. Для минимизации потерь тепла внутри корпуса уложен теплоизоляционный материал.

Чтобы мусор не проникал в корпус устройства, он сверху закрывается стеклянной или поликарбонатной крышкой, которая способна усилить нагрев. Для эффективной работы коллектора ее необходимо периодически протирать от загрязнений и пыли.

Плоский солнечный коллектор рекомендуется устанавливать в южных регионах, где данный вариант характеризуется наилучшими показателями цены и эффективности. Такое устройство отличается способностью к самоочищению, высоким КПД в летний период и низкой стоимостью.

Однако плоским коллекторам свойственны значительные тепловые потери, которые возникают вследствие конструктивных особенностей устройства. Такая система имеет низкий КПД в весенне-осенний период. Конструкция характеризуется высокой парусностью, что вызывает опасность повреждения в процессе эксплуатации ее элементов.

к меню ↑

1.12 Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

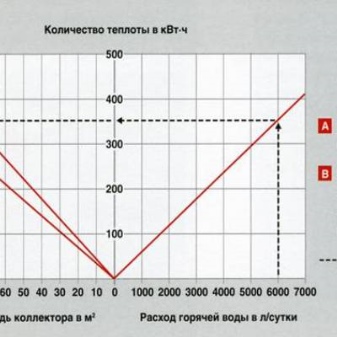

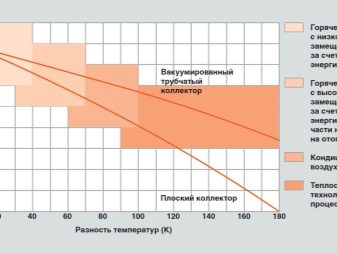

График производительности солнечных коллекторов
Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

к меню ↑

2 Как выбрать?

Перед тем как заняться установкой солнечного коллектора, необходимо правильно подобрать соответствующий вид устройства, так как от этого будет зависеть эффективность его работы и коэффициент теплообмена.

Поэтому, отправляясь за покупкой, стоит учесть следующие нюансы:

  • Лучше всего отдавать предпочтение плоским моделям, так как они считаются самыми прочными и имеют положительные отзывы потребителей. Их агрегат способен нагревать воду свыше 40 С, но если батарея выходит из строя, то придется заменять всю систему адсорбции. Вакуумные виды устройств характеризуются быстрым повреждениям трубок и очень чувствительны к внешним воздействиям. Но стоит заметить, что ремонт изделия выполняется просто, так как заменяется только конкретная колба. Зато в зимнее время года такие батареи хорошо поддерживают температуру, в этом их плюс.


  • Что же касается воздушных коллекторов, то они редко выходят из строя и не требуют ремонта. Кроме этого, они надежно выдерживают низкую температуру и долговечны в использовании. Единственное, что подобные устройства не подойдут для отопления больших зданий, так как слабо прогревают помещения.
  • Немаловажным показателем для выбора является и размер трубок, от которого зависит эффективность преобразования солнечной энергии. Трубка мелкого диаметра снижает процесс выработки энергии. Поэтому желательно приобретать коллекторы, имеющие в конструкции несколько больших колб шириной до 6 см и длиной до 2 м.


  • Особое внимание следует уделять мощности батарей. Системы с низким сохранением тепла нельзя использовать при низкой температуре. В частности, это касается моделей с водяной тепло подачей.
  • Монтаж установки должен выполняться после предварительного проектирования. Для этого нужно знать размеры батарей, которые бы подходили для крепления к крыше.
  • Можно покупать коллекторы как с вертикальным, так и горизонтальным расположением. При этом вертикальные конструкции издавать от проблем с очисткой от снега, но их КПД будет низким. Чтобы этого избежать, нужно до установки предусмотреть место для исхода осадков.




к меню ↑

2.1 Критерии выбора

Выбирая устройство по своим нуждам, следует обращать внимание на некоторые нюансы:

  • Плоские разновидности прочнее остальных, однако, не выгодны при ремонте. Поломка выводит из строя всю систему адсорбции, что увеличивает траты. Экземпляры данного класса способны нагревать воду на 20-40 градусов выше температуры окружающей среды.
  • Вакуумные виды коллекторов чувствительны к внешним действиям, быстрее поддаются повреждениям из-за хрупких полых трубок. Между тем, ремонт может быть произведен в виде замены конкретной колбы. Зимой эффективнее плоского типа, поскольку нагревает теплоноситель в более широком диапазоне и дольше поддерживает температуру.
  • Воздушные виды просты по конструкции, редко требуют ремонтных вмешательств. Стойко выдерживают очень низкие температуры, служат дольше остальных. В целом же, они слабее прогревают помещения.
  • Преобразование солнечной энергии на тепло внутри вакуумного коллектора прямо пропорционально размеру трубок. Короткая трубка мелкого диаметра снизит расчет выработки нагрева. Вакуумные коллекторы оптимальны при наличии нескольких колб длиной до 2 метров и шириной около 6 см. Внутри должна иметься U-образная или прямая вставка для эффективного термогенеза.
  • Мощность гелиотехники измеряется в кВт и является номинальной. Т.е. показатель говорит о количестве тепла, которое будет производиться за период пребывания яркого солнца на уровне зенита. Для раннего утра и вечера такой расчет не актуален. Ночью в режиме поддержания используется накопленная днем энергия. По этой причине необходимо учитывать мощность сопрягаемой с коллектором системы и проверять возможность длительного сохранения тепла. Устройства с низким сбережением температур не подойдут для морозного времени года. Особенно данный фактор важен для моделей с водным проводником.
  • Перед приобретением коллектора требуется составить проект полной системы отопления и крепления к крыше. Во многих случаях будет оправданно использование дополнительных каркасов. Замеры, расчет предпочтительно делать при участии специалиста данной сферы деятельности.
  • Выбор вертикального расположения коллектора избавит от проблем с зачисткой снега, но может снизить КПД. В любом случае, нужно предусмотреть под установкой место для схода осадков зимой.
  • Самым выгодным будет размещение системы «лицом» на южную сторону или с отклонением от нее не более 30 градусов. Для функционирования 12 месяцев в год лучше брать угол установки равный широте местности.

Вопрос выбора освещается в видео

к меню ↑

3 Обзор моделей

Солнечный коллектор для отопления дома
Вакуумный коллектор солнечного класса с 12 трубками диаметра 5,8 см, длиной 1,8 м. КПД поглощения равен не менее 92%. Рабочая площадь 1,5 кв.м. Давление при испытании – 1 МПа. Подходит для отопительных сплит-систем. Допустимо последовательное объединение нескольких штук для наращивания производительности.

Цена – 27 тыс. руб.

Солнечный коллектор для отопления дома
Плоский коллектор с активной площадью 2,1 кв.м. Адсорбция лучей превышает 94%. Максимальное давление при работе – 1 МПа. Диапазон рабочей температуры – от 33 до 135 градусов Цельсия. Требует дополнительного приобретения монтажной рамы.

Цена – 28 тыс.руб.

к меню ↑

3.1 Сокол-Эффект-А

Солнечный коллектор для отопления дома
Бюджетный солнечный коллектор плоского типа. Российское производство. Предназначен для круглогодичного пользования. Поглощающая панель – 2,06 кв.м. Профиль изготовлен из алюминия. Лучшим образом работает с отоплением на основе воды или антифриза. Поглощает до 95% света. Теплопотери – не более 5%. Средняя производительность – 125 л воды (от 15 градусов) до 50 градусов.

Цена – 17 тыс. руб.

к меню ↑

3.2 HH-SCH-12

Вакуумный коллектор солнечного класса с 12 трубками диаметра 5,8 см, длиной 1,8 м. КПД поглощения равен не менее 92%. Рабочая площадь 1,5 кв.м. Давление при испытании – 1 МПа. Подходит для отопительных сплит-систем. Допустимо последовательное объединение нескольких штук для наращивания производительности.

к меню ↑

3.3 FPC-2200

Плоский коллектор с активной площадью 2,1 кв.м. Адсорбция лучей превышает 94%. Максимальное давление при работе – 1 МПа. Диапазон рабочей температуры – от 33 до 135 градусов Цельсия. Требует дополнительного приобретения монтажной рамы.

Цена – 28 тыс.руб.

к меню ↑

3.4 SOLARVENTI SV3

Воздушный коллектор. Обогревает помещения без питания от электросети, избавляет от затхлости, улучшает качество воздуха в домах. Подходит для складов, гаражей, жилых и технических помещений до 25 кв.м.

Полный воздухообмен площади происходит за 2 часа. КПД – 57%, производительность за год – 200кВт/ч. Диапазон нагрева – 15 градусов. Толщина панели – 10 мм. Вес не более 6 кг позволяет крепить вертикально даже к стене.

Габариты 53 на 70 на 5,5 см.

Цена – 39 тыс. руб.

к меню ↑

3.5 Azuro Shelter 1,2×1х0,9 м (1,84 м2)

Солнечный коллектор для отопления

Солнечный коллектор для отопления

к меню ↑

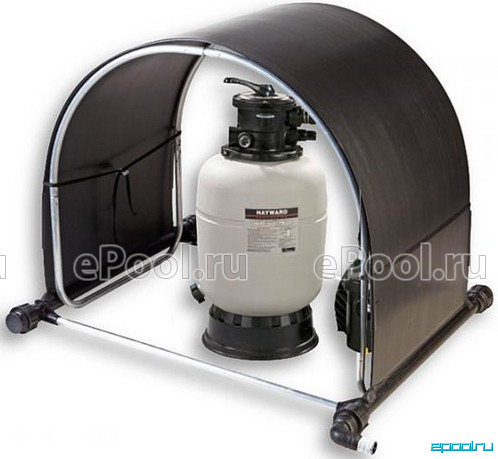

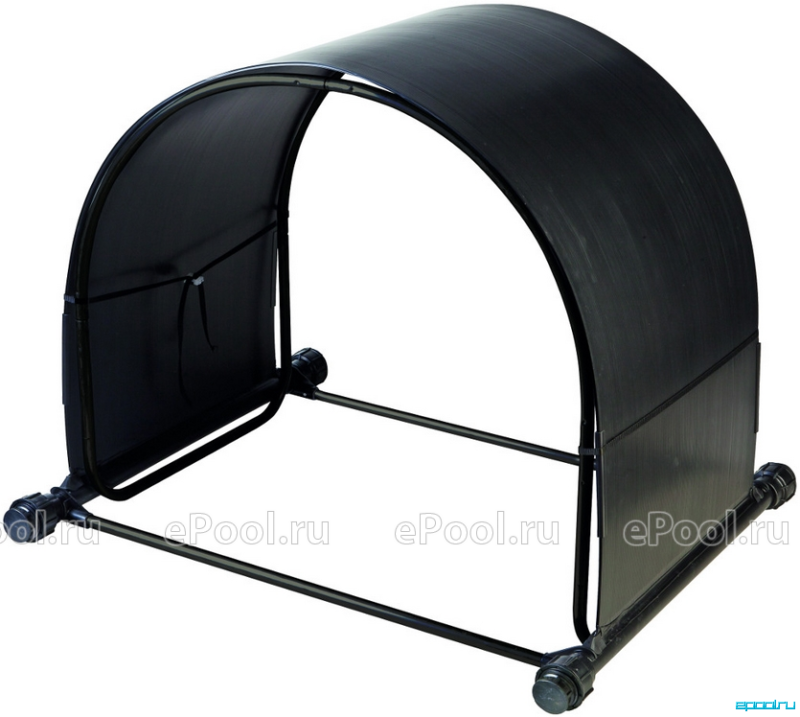

3.6 Azuro Spiral 1,2×0,8×0,4

Солнечный коллектор для отопления

к меню ↑

3.7 Ecosystem Solar Panel SP 08 200 CSL

Солнечный коллектор для отопления

к меню ↑

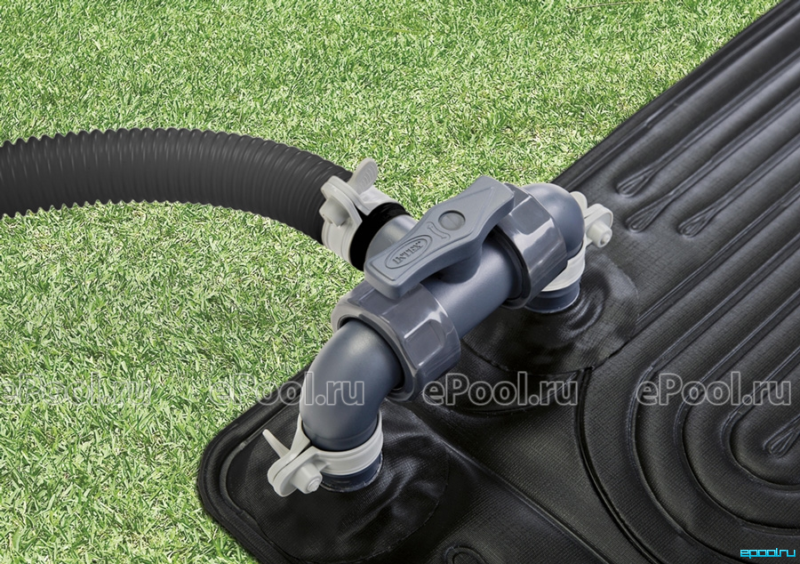

3.8 Intex артикул 28685

Солнечный коллектор для отопления
Солнечный коллектор для отопления

Технические показатели

  • Подогреваемый объем – 4,5 м. куб.;
  • Ширина и длина – 120 см;
  • Используется с насосом мощностью до 9 463 литра в час.

Описание

Предназначен коллектор, работающий на солнечной энергии, для подогрева воды в бассейне. Особых знаний для пользования им не требуется: к системе фильтрации, через шланги, необходимо подключить края.

Особенность устройства в том, что он не расходует энергию, при этом отлично подогреет воду в бассейнах, объем которых до 30000 литров. Недорогой солнечный коллектор, в зависимости от погоды, воду может подогреть до 5 градусов, продлив тем самым купальный сезон.

к меню ↑

3.9 Комплект солнечных коллекторов Galmet Premium 2хKSG 21

Состоит из двух плоских гелиосистем, инсталляционных креплений, расширительного бака на 24 л, водонагревателя. Теплоноситель – жидкости. Подходит для скатных крыш из черепицы, рубероида.

Выгодный вариант для дач, пригородных домов небольшой площади. Стекло призматическое антибликовое. Коэффициент поглощения – от 95%. Площадь одного листа – 2,1 кв.м. максимальная мощность – 1,5 кВт.

Работает круглогодично.

Цена комплекта – 117 тыс. руб.

к меню ↑

4 Варианты создания воздушного солнечного коллектора своими руками

Изготовление традиционного воздушного солнечного коллектора для отопления дома своими руками начинается с создания каркаса из деревянных досок. Заднюю и торцевые стенки следует утеплить минватой. Корпус закрепляется на стене. Все зазоры необходимо заизолировать монтажной пеной. По боковым сторонам выполняются отверстия под патрубки для входа и выхода воздушных масс. Наружные элементы надежно обматываются теплоизоляционным материалом.

В качестве абсорбера используется перфорированный металлический лист из алюминия, который характеризуется высокой теплопроводностью и низкой стоимостью. Для увеличения селективных качеств он покрывается черной краской. Сверху укладывается лист из стекла или поликарбоната.

Самодельный воздушный солнечный коллектор из гофротрубы
Самодельный воздушный солнечный коллектор из гофротрубы

Абсорбер может быть выполнен из водопроводных труб прямоугольного сечения, которые устанавливаются на лист из алюминия и фиксируются к нему с помощью монтажной ленты и саморезов. Задняя стенка деревянного корпуса утепляется минеральной ватой, а боковые – пенополистиролом. Трубы окрашиваются в черный цвет и покрываются листом закаленного стекла или поликарбоната.

Еще более простая конструкция изготавливается из профнастила. Каркас выполняется из деревянных брусков. В дне проделывается выходное отверстие. На брус укладывается профнастил со множеством отверстий по всей площади изделия, которые обеспечат приток воздуха.

Хорошим решением является сооружение воздушного коллектора на окне. Это довольно эффективный вариант, позволяющий неплохо обогреть помещение. Каркас изготавливается из алюминиевых рамок и крепится к окну в виде москитной сетки. Задняя стенка выполняется из листа алюминия, в котором проделываются отверстия в нижней, (для забора холодного воздуха) и в верхней (для отведения теплого воздуха) частях. Роль абсорбера может также выполнять черная фольга, которая покрывается защитной пленкой ПВХ.

к меню ↑

4.1 Абсорбер, самая важная часть системы

Часть солнечного коллектора, которая принимает, аккумулирует и передает тепло теплоносителю называется абсорбером. Именно от этого элемента зависит КПД всей системы.

Изготавливают этот элемент из меди, алюминия или стекла, с последующим покрытием. Как раз от покрытия больше зависит эффективность работы абсорбера, чем от материала, из которого он изготовлен. Ниже, на фото, вы можете посмотреть какие покрытия бывают и как эффективно они могут поглощать тепло.

В описании системы указано максимально возможное поглощение солнечной энергии попадающей на абсорбер. «α» – это максимально возможный процент поглощения. «ε» – это процент отражающегося тепла.

По типу строения


Абсорберы отличаются и по типу устройства, сейчас их всего два вида:

Перьевые – устроены следующим образом. Пластины соединяют между собой трубки с теплоносителем. Сами трубки могут быть соединены между собой в одну систему несколькими способами. Это простой тип абсорбера, который можно сделать своими руками.

Цилиндрические – в этом случае покрытие наносится на стеклянную поверхность колбы и применяется в вакуумных коллекторах. Благодаря этому устройству тепла концентрируется больше как раз в центре трубки где расположен тепло съемник, или стержень. Работает эта система с более высоким КПД, нежели перьевая.

к меню ↑

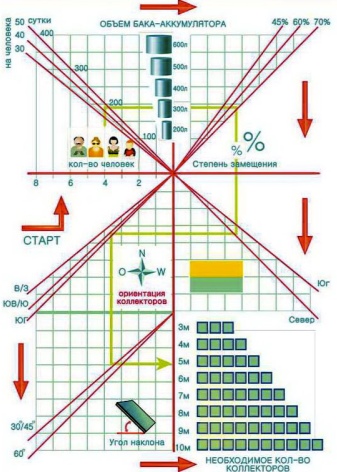

4.2 Как сделать расчёты коллектора

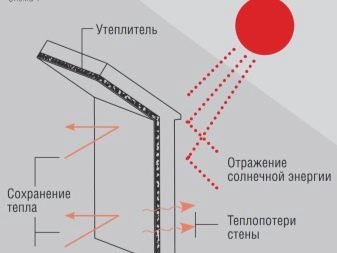

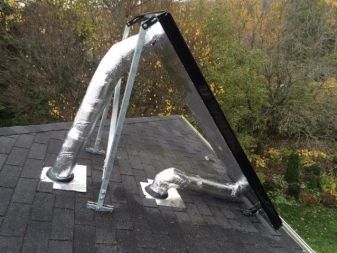

воздухогрейный гелиоколлектор на фасаде здания
Вычисления выполняются следующим образом:

  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

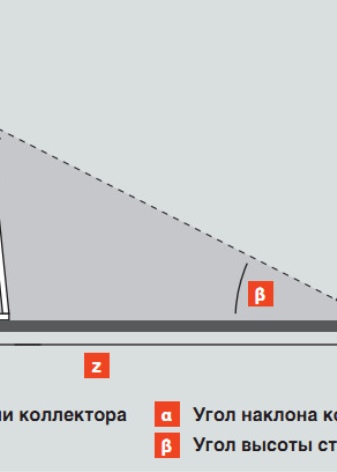

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Расчет

Солнечная энергия является идеальным источником для отопления зданий. Чтобы ее максимально преобразить в тепло, необходимо точно рассчитать затраты ресурсов и мощность установок, учитывая тип агрегата и его месторасположение. В первую очередь нужно знать какое количество энергии попадает на поверхность панели. Как известно, на 1 м2 поверхности попадает около 1367 Вт солнечной энергии, но проходя сквозь слои атмосферы, мощность теряется до 500 Вт. В связи с этим для средних расчетов берется условное значение 800 Вт.


Солнечный коллектор является рабочей станцией, основание которой защищено антибликовым покрытием и стеклом. Благодаря тому, что основание покрыто черной краской, наблюдается 100% поглощение энергии. Так как в состав батарей входит теплоизоляция, то можно определить коэффициент потери тепла. Для каждого материала он разный, но изоляцию коллекторов часто выполняют на основе минваты, поэтому для простых расчетов берется показатель 0,045. Предполагая то, что температурная разница между внешним и внутренним слоем теплоизоляции не превышает 50 С, потери энергии составят: 0,045: 0,1 × 50 = 22,5 Вт.


Аналогичны будут потери и для труб, поэтому суммарный показатель получится 45 Вт. Поэтому чтобы нагреть 1 л воды на 1 С, потребуется мощность энергии в 1,16 Вт. Определив эти величины, можно легко узнать объем жидкости, который можно нагреть батареей с рабочей площадью 1 м2 за один час: 800: 1,16 = 689,65. Чтобы улучшить теплопередачу, агрегаты лучше всего размещать с ориентацией на юг.

Важным расчетом считается, и рабочая площадь батареи. Для этого количество нужной энергии нужно разделить на 800 Вт и получится искомое значение. Но стоит обратить внимание, что данный показатель соответствует площади агрегата, рассчитанного на обслуживание одного человека. Поэтому если в доме проживает семья, состоящая из двух, трех и более человек, то значение следует увеличить.




к меню ↑

4.3 Требования к материалам для изготовления самодельного солнечного коллектора

Для изготовления каркаса солнечного коллектора для отопления своими руками применяется фанера, деревянный брус, плиты ОСП или другие подобные варианты. Как альтернативу можно использовать алюминиевый или стальной профиль со вставками из аналогичных материалов, что придаст конструкции прочность и надежность. Однако такой корпус будет иметь высокую стоимость.

Материалы должны удовлетворять требованиям, предъявляемым к конструкциям, которые располагаются на открытом воздухе. Поскольку в среднем период эксплуатации солнечного коллектора составляет 20-30 лет, необходимо, чтобы материалы характеризовались высокими эксплуатационными характеристиками, которые будут оставаться неизменными на протяжении всего периода службы установки.

Древесина для корпуса должна обрабатываться водно-полимерными составами и покрываться лакокрасочными эмульсиями. Стальной профиль необходимо надежно защитить от коррозии.

Для изготовления солнечного коллектора своими руками подойдут самые простые материалы
Для изготовления солнечного коллектора своими руками подойдут самые простые материалы

Для изготовления абсорбера гелиостата своими руками используют доступные подручные материалы. Змеевик может быть произведен из жесткой ПВХ трубы с фитингами, гибкой ПНД трубы, гнутой медной или металлической трубки. Для абсорбера подойдет теплообменник старого холодильника. Также элемент можно выполнить из алюминиевых банок или пластиковых бутылок. Главным критерием выбора является теплопроводность материала.

Для предотвращения потерь тепла корпус следует утеплить со всех сторон. Для этих целей преимущественно используется минеральная вата или пенопласт. Хорошо себя зарекомендовал фольгированный вариант утеплителя, который обеспечит не только теплоизоляцию, но и отражение лучей солнца от поверхности.

Теплообменник закрывается защитной поверхностью, в качестве которой может быть использовано закаленное стекло или монолитный поликарбонат. Материал должен иметь рифленую, а не гладкую поверхность.

к меню ↑

4.4 Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
  • Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
  • Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
  • Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
  • Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

чертёж панельного воздушного гелиоколлектора

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.



к меню ↑

4.5 Подробное видео установки



к меню ↑

4.6 Пошаговая инструкция изготовления воздушного коллектора

Изготовление воздушного солнечного коллектора из алюминиевых банок:

Коллектор из алюминиевых банок 1

Коллектор из алюминиевых банок 2

Коллектор из алюминиевых банок 3

Коллектор из алюминиевых банок 4

Коллектор из алюминиевых банок 5

Коллектор из алюминиевых банок 6

Коллектор из алюминиевых банок 7

Коллектор из алюминиевых банок 8

Коллектор из алюминиевых банок 9

Коллектор из алюминиевых банок 10

Коллектор из алюминиевых банок 11

Коллектор из алюминиевых банок 12

Коллектор из алюминиевых банок 13

Коллектор из алюминиевых банок 14

Коллектор из алюминиевых банок 15

Коллектор из алюминиевых банок 16

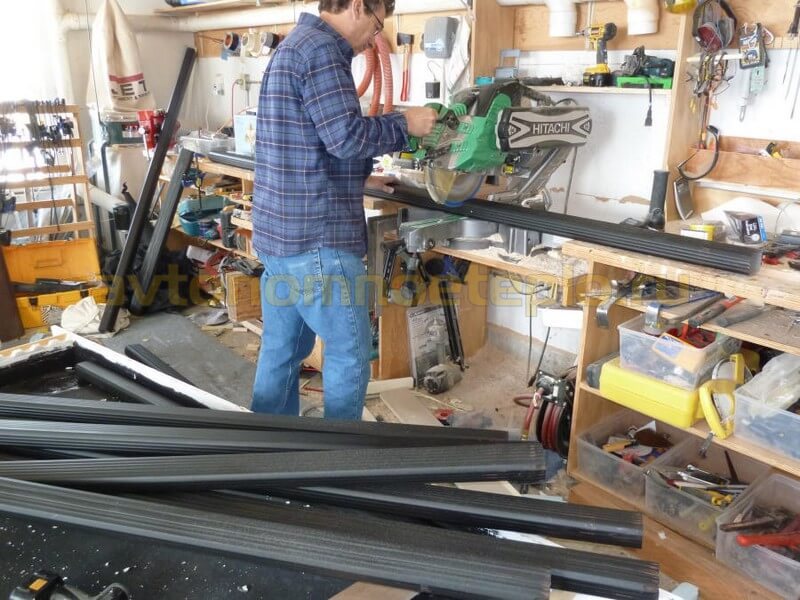

Воздушный коллектор из квадратной трубы 1

Воздушный коллектор из квадратной трубы 2

Воздушный коллектор из квадратной трубы 3

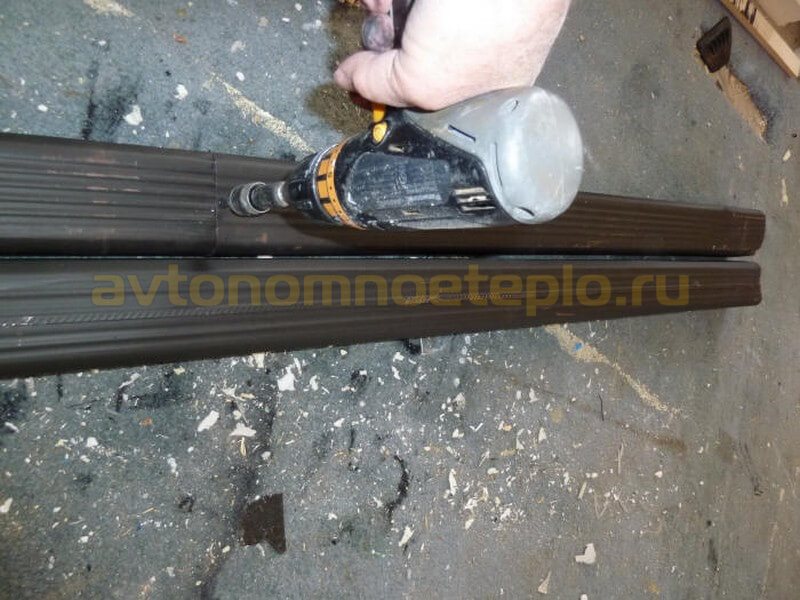

Воздушный коллектор из квадратной трубы 4

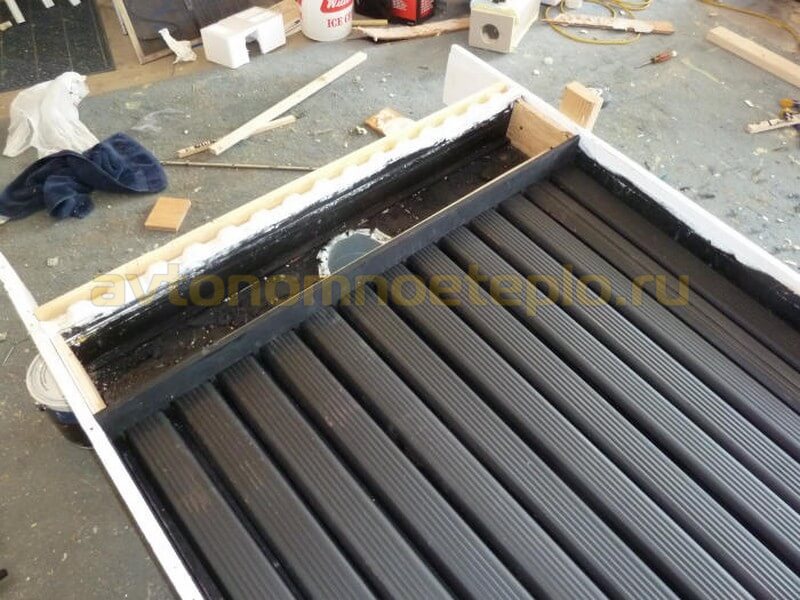

Воздушный коллектор из квадратной трубы 5

Воздушный коллектор из квадратной трубы 6

Воздушный коллектор из квадратной трубы 7

Воздушный коллектор из квадратной трубы 8

Воздушный коллектор из квадратной трубы 9

Воздушный коллектор из квадратной трубы 10

Воздушный коллектор из квадратной трубы 11

Воздушный коллектор из квадратной трубы 12

Монтаж батареи

Трубы свариваются между собой. По размерам собирается короб, днище которого тщательно утепляется и покрывается слоем оцинковки. Трубы укладываются на нее, тщательно прикрепляются с помощью хомутов или металлических полосок. Все внутренние элементы — стенки, днище, трубки — окрашиваются в черный цвет. Затем укладывается прозрачный лист поликарбоната или стекла и тщательно герметизируется, чтобы не было доступа наружного воздуха внутрь корпуса. Внешние части (кроме стекла) окрашиваются в белый цвет.

Кроме коллектора потребуются накопительная емкость, установленная выше коллектора, но не более 1 м, и аванкамера, выполняющая роль расширительного бака и параллельно с этим создающая избыточное давление в системе. Объем аванкамеры не превышает 40 л, она устанавливается выше накопительной емкости, но не более, чем на 0,8-1 м.

Все элементы собираются между собой. Присоединения производятся на сварку, или на соответствующие фитинги, имеющие собственные способы монтажа. Расположение коллектора в обязательном порядке выбирается таким образом, чтобы в период максимального падения солнечной энергии он находился повернут лицевой (фронтальной) плоскостью к солнцу под прямым углом.

Важно! В течение года положение коллектора требует регулировки, поэтому следует предусмотреть такую возможность.

Усиливаем эффект с помощью пластиковых бутылок

Если на полудюймовые трубки натянуть прозрачные пластиковые бутылки, эффективность нагрева заметно увеличится. Необходимо подобрать нужное количество бутылок, просверлить днища, снять крышки и одну за другой надеть на трубки. Они будут работать как термосы, создавая дополнительную отсечку от внешнего пространства и обеспечивая парниковый эффект в небольшом объеме. Как вариант, используют не стальные, а пластиковые трубы для полива, обязательно черного цвета. Этот способ позволит обойтись без сварки, а вода, циркулируя по шлангу, успеет хорошо прогреться и получить достаточно высокую температуру.

Нюансы устройства теплоизоляции

Для предотвращения потерь тепловой энергии на дно короба монтируется изоляционный материал. Это может быть пенопласт либо минеральная вата. Современная промышленность выпускает достаточно обширную номенклатуры изоляционных материалов.

Для утепления короба можно использовать фольгированные варианты утеплителей. Таким образом можно обеспечить и теплоизоляцию и отражение солнечных лучей от фольгированной поверхности.

Если в качестве изоляционного материала используется жесткая плита пенопласта или пенополистирола, для укладки змеевика или системы труб можно вырезать канавки. Обычно абсорбер коллектора укладывается на теплоизоляцию сверху и накрепко фиксируется к днищу корпуса способом, зависящим от использованного в изготовлении корпуса материала.
Схема для изготовления солнечного коллектора своими руками
Теплоизоляция служит для уменьшения потерь тепловой энергии через дно корпуса. Прибор в металлическом корпусе изготавливать без теплоизоляции нерационально (+)

Теплоприемник солнечного коллектора

Это абсорбирующий элемент. Он представляет собой систему труб, в которых происходит нагрев теплоносителя, и деталей, выполненных чаще всего из листовой меди. Оптимальным материалов для изготовления теплоприемника считаются медные трубы.

Домашние мастера изобрели более дешевый вариант – спиральный теплообменник из полипропиленовых труб.
Абсорбер солнечного коллектора

Интересное бюджетное решение – абсорбер гелиосистемы из гибкой полимерной трубы. Для соединения с устройствами на входе и выходе применяются подходящие фитингиВыбор подручных средств, из которых можно изготовить теплообменник солнечного коллектора, достаточно широк. Это может быть теплообменник старого холодильника, полиэтиленовые водопроводные трубы, стальные панельные радиаторы и пр.

Важным критерием эффективности выступает теплопроводность материала, из которого изготовлен теплообменник.

Для самостоятельного изготовления оптимальным вариантом является медь. Она обладает теплопроводностью, которая составляет 394 Вт/м². У алюминия этот параметр варьируется от 202 до 236 Вт/м².
Солнечный коллектор с медными трубами
Медные трубы считаются наиболее оптимальным вариантом для изготовления теплоприемника по теплотехническим качествам и износоустойчивости

Однако большая разница в параметрах теплопроводности между медными и полипропиленовыми трубами вовсе не означает, что теплообменник с медными трубами будет выдавать в сотни раз большие объемы горячей воды.

При равных условиях производительность теплообменника из медных труб будет на 20% эффективнее, нежели производительность металлопластиковых вариантов. Так что теплообменники, изготовленные из полимерных труб, имеют право на жизнь. К тому же такие варианты обойдутся гораздо дешевле.

Вне зависимости от материала труб, все соединения как сварные, так и резьбовые, должны быть герметичны. Трубы можно располагать как параллельно друг к другу, так и в виде змеевика.

Схема по типу змеевика уменьшает количество соединений – это снижает вероятность протечек и обеспечивает более равномерное движение потока теплоносителя.

Верх короба, в котором находится теплообменник, закрывается стеклом. В качестве альтернативы можно использовать современные материалы, типа акрилового аналога или монолитного поликарбоната. Светопрозрачный материал может быть не гладким, а рифленым или матовым.
Чем закрыть плоский солнечный коллектор
В классическом варианте короб с коллектором закрывается закаленным стеклом, оргстеклом, поликарбонатом или подобным материалом. Народные умельцы приноровились вместо стекла использовать полиэтилен

Такая обработка снижает отражающие способности материала. Кроме того, этот материал должен выдерживать значительные механические нагрузки.

В промышленных образцах подобных гелиосистем используется специальное солярное стекло. Такое стекло характеризуется низким содержанием железа, что обеспечивает меньшие потери тепловой энергии.

Накопительный бак или аванкамера

В качестве накопительного бака можно использовать любую емкость с объемом от 20 до 40 литров. Подойдет ряд несколько меньших по объему резервуаров, соединенных трубами в последовательную цепочку. Накопительный бак рекомендовано утеплять, т.к. нагретая на солнце вода в емкости без изоляции будет быстро терять тепловую энергию.

По сути, теплоноситель в отопительной гелиосистеме должен циркулировать без аккумуляции, т.к. полученную от него тепловую энергию нужно расходовать в период получения. Накопительная емкость скорее выполняет функцию распределителя нагретой воды и аванкамеры, поддерживающей стабильность давления в системе.
Схема гелиосистемы с бойлером
Накопительная емкость в гелиосистемах работает в качестве распределителя воды и резервуара, поддерживающего давление

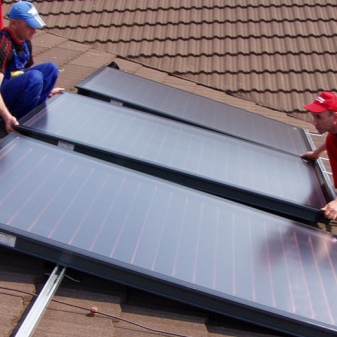

Монтаж солнечного коллектора

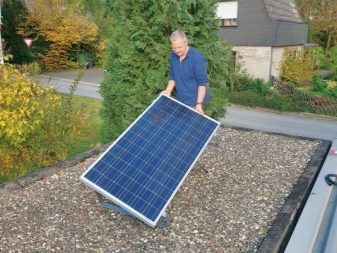

Оптимальным местом для установки системы является солнечная сторона дома. Коллектор устанавливается на основание, желательно как можно ближе к стенам дома. Накопительная емкость располагается внутри, за стеной, соединительные трубопроводы проводятся сквозь отверстия в стене. Сложность заключается в необходимости обеспечить правильные перепады высот и расстояния между узлами системы, чтобы исключить потери тепловой энергии при перемещении потоков. Если все величины удается обеспечить, то работа системы станет наиболее эффективной. Вода в накопительной емкости не будет остывать так быстро, как на улице, для чего можно ее дополнительно утеплить. Для разводки труб внутри дома понадобится меньшее количество трубопроводов, потери тепла снизятся до минимума.

Менее удачный вариант — установка накопительной емкости на улице. При этом температура воды будет быстро падать, снижая эффективность системы. Такой способ можно рассматривать только как временный, рассчитанный на пользование до тех пор, когда завершится монтаж системы, расположенной внутри дома.

Минимизация потерь

Cолнечный коллектор
Чтобы уменьшить внутри корпуса конвекцию существует ряд способов, среди которых откачка теплого воздуха в помещение. Подобные солнечные устройства называют вакуумными.

Недостаток их том, что каждые 1-3 года необходимо проводить вакуумирование.

к меню ↑

5 Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

к меню ↑

5.1 Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Схема подключения солнечного коллектора к отоплению
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Схема солнечного отопления с коллектором
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

к меню ↑

5.2 Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
Схема отопления с солнечными батареями
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

к меню ↑

6 Дополнительные расходы, связанные с эксплуатацией

Использование этого не подразумевает какого либо ухода или обслуживания, кроме как периодической чистки от загрязнения и снега зимой (если сам не оттает). Однако будут и некоторые попутные расходы:

  • Ремонт, все что можно поменять по гарантии, производитель без проблем заменить, важно покупать официального дилера и иметь гарантийные документы.
  • Электричество, его расходуется совсем немного на насос и контроллер. Для первого можно поставить всего 1 солнечную панель на 300 Вт и ее вполне будет достаточно (подойдет даже без аккумуляторная система).
  • Промывка змеевиков, ее нужно будет делать один раз в 5-7 несколько лет. Все зависит от качества воды (если она используется как теплоноситель).

к меню ↑

7 Советы по эксплуатации

  1. Эксплуатация системы солнечного отопления производится в соответствии с конструкцией коллекторов, их количеством и прочими особенностями.
  2. Основной задачей для владельца становится поддержание чистоты, своевременное удаление пыли и прочих загрязнений. Это позволяет обеспечить максимальный прием тепловой энергии, повысить эффективность всей системы в целом.
  3. Необходимо качественно утеплить все соединительные трубопроводы и накопительную емкость, исключая теплопотери.
  4. Рекомендуется всегда держать в запасе одну-две панели, чтобы в случае механического разрушения можно было оперативно произвести замену. Соблюдение этих несложных рекомендаций позволит повысить эффективность системы и обеспечить комфорт и уют в доме.

Источники


  • http://teplosten24.ru/solnechnyj-kollektor-dlya-otopleniya-doma.html
  • https://ProDomostroy.ru/otoplenie-doma-s-pomoshhyu-solnechnyh-kollektorov-alternativnyj-istochnik-energii/
  • https://motocarrello.ru/jelektrotehnologii/1820-solnechnyj-kollektor.html
  • https://Energo.house/sol/solnechnoe-otoplenie.html
  • https://sovet-ingenera.com/eco-energy/eko-dom/solnechnoe-otoplenie-chastnogo-doma.html
  • https://generatorexperts.ru/alternativnye-istochniki/solnechnye-kollektory-dlya-otopleniya-doma.html
  • https://alter220.ru/solnce/solnechnyj-kollektor.html
  • https://stroy-podskazka.ru/solnechnye-batarei/kollektor-dlya-otopleniya/
  • https://abuildic.ru/otoplenie-doma-solnechnymi-kollektorami.html
  • https://motocarrello.ru/jelektrotehnologii/1829-solnechnyj-kollektor-dlja-otoplenija.html
  • https://vremya-stroiki.net/princip-raboty-solnechnogo-kollektora-kak-vybrat-dlya-doma/
  • https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html
  • https://Energo.house/sol/solnechnyj-kollektor-goryachee-vodosnabzhenie-i-otoplenie.html
  • https://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
