1 Что это такое глушитель шума?

Работа вентиляционной системы всегда сопровождается шумом от вентилятора, которые передается по системе воздуховодов. К нему прибавляются собственные шумы воздушных каналов, появляющиеся на переходах, ответвлениях и прочих изменениях сечения или примыканиях. Дополнительный гул привносит вибрация, возникающая на разных участках системы из-за неравномерности подачи или высоких нагрузок при расщеплении потока на части.

Общий звуковой фон отрицательно воздействует на самочувствие людей. Одни переносят его достаточно спокойно, для других постоянный звук является серьезной проблемой. Снижается работоспособность, концентрация на выполняемой работе, появляются головные боли и т. д.

к меню ↑

1.1 Особенности конструкции шумоглушителя

Вентиляционный шумоглушитель состоит из металлического корпуса, заполненного перфорированным мягким материалом, который обеспечивает эффективное уменьшение передачи звука по вентиляционной шахте, при этом практически не влияя на эффективность нагнетания давления. Различные модели глушителей рассчитаны на температуру до 800 градусов и относительной влажности воздуха до 60%.

к меню ↑

1.2 Сфера использования

Глушитель устанавливается непосредственно в систему воздуховода. Его применение позволяет убрать шум, возникающий в результате работы:

  • кондиционера;
  • вентилятора;
  • диафрагмы;
  • отопительного агрегата.

к меню ↑

1.3 Принцип работы шумоглушителя

Шумоглушитель — это специальное устройство, предназначенное для снижения уровня механических и аэродинамических шумов, возникающих в процессе работы приточного вентилятора. Шумоглушитель используется как в бытовых системах вентилирования, так и в мощных кондиционных установках, применяемых на предприятиях лёгкой промышленности.

Для эффективной работы вентиляция с шумоглушителем должна иметь все констуктивные элементы

Принцип работы шумоглушителя основан на частичном снижении и изменении уровня акустических колебаний за счёт прохождения воздушного потока через звукопоглощающий материал.

Свежий воздух, поступивший в вентиляционный канал, транспортируется с помощью тяги, создаваемой приточным вентилятором. После прохождения воздуха через лопасти воздушный поток попадает в шумоглушитель, где в виде камер, канала или секций располагается звукопоглощающий материал. Это позволяет изменить параметры воздушного потока и снизить акустические колебания.

к меню ↑

1.4 Отчего зависит степень поглощения шума

Способность шумоглушителей эффективно устранять звуковые колебания зависит от нескольких факторов, которые нужно учитывать при монтаже этого оборудования:

  • От размеров устройства. Стандартные размеры, которые имеет это приспособление, могут быть 60 см, 90 см и 1м 20 см.,/
  • От толщины и расположения звукоизолирующего слоя.
  • От скорости движения воздуха. Наилучшие показатели по устранению аэродинамических звуковых колебаний показываются на низких скоростях воздушных потоков.
  • От месторасположения шумоглушительного устройства. Чем ближе оно расположено к вентилятору, тем лучше звукоизоляция в воздуховодах.

к меню ↑

1.5 Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

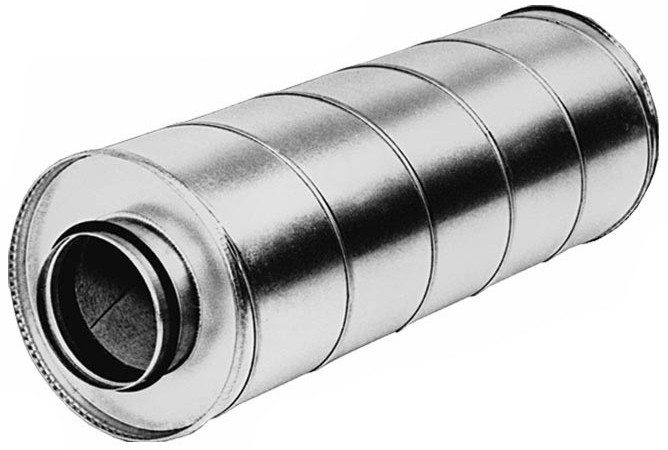

  • трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;Трубчатый шумоглушитель круглой формы

    Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм

  • трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
  • трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;

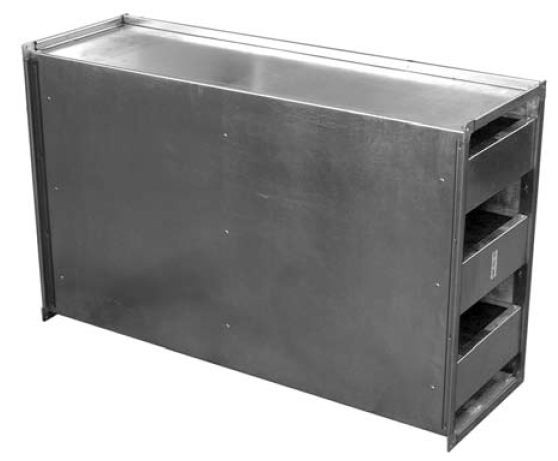

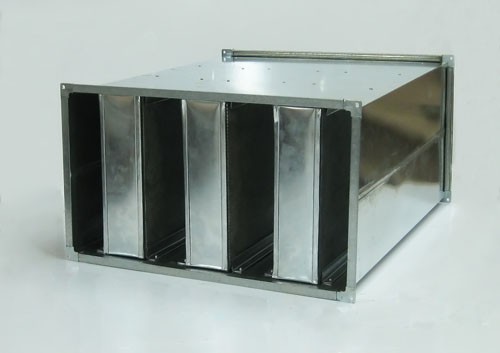

  • пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.Пластинчатый шумоглушитель для вентиляции

    В пластинчатом шумоглушителе пластины могут заменяться на новые

В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.

Трубчатые шумоглушители.

Трубчатая звукоизоляция или шумоизоляция вентиляции выполняется из двух отрезков труб разного диаметра. При этом трубы для его изготовления могут быть как круглыми, так и квадратными или прямоугольными. Внутренняя часть обязательно должна быть перфорирована, для того, чтобы поток воздуха рассекался на множество струй. Наружная часть в конструкции гладкостенная. Расстояние между элементами заполняется шумоизоляционным материалом.
Диаметр внутренней трубы должен соответствовать диаметру трубопровода, в который планируется монтировать устройство. Такие шумоглушители можно использовать на трубопроводах диаметром до 50 см. Длина шумоглушителя в этом случае не должна превышать 120 см.

Пластинчатые шумоглушители.

Пластинчатые шумоглушители для вентиляции не подходят для круглых трубопроводов. Они выполняются в виде короба и могут быть установлены на трубопроводы квадратного или прямоугольного сечения. Прямоугольный шумоглушитель для вентиляции представляет собой коробку из листа тонкой стали, в которой установлены пластинчатые перемычки. Каждая пластина покрыта шумоизоляционным материалом, в качестве которого могут использоваться минеральная вата, ПВХ или войлок.
Перемычки могут находиться на расстоянии друг от друга от 7 до 30 см, в зависимости от диаметра трубопровода. Данная конструкция имеет возможность регулировки шума. Чтобы снизить его уровень можно уменьшить расстояние между перемычками, но это может снизить рабочее давление проходимого по трубопроводу воздуха.

к меню ↑

1.6 Размеры устройства и шумопоглощаемость

Эффективная работа шумоглушителя напрямую зависит от множества факторов, которые следует учитывать при сборке вентиляционной системы:

  • размер шумоглушителя — чем меньше внутренний диаметр (воздуховода) и больше длина конструкции, тем более эффективна работа устройства;
  • толщина изолирующего слоя — в зависимости от фирмы производителя варьируется от 90 до 300 мм. Наилучшее гашение шумов достигается в устройствах с толщиной 100–150 мм при общей длине более 500 мм;
  • скорость воздушного потока — оптимально, если скорость воздушного потока, попадающего в сечение шумоглушителя, не будет превышать 12–14 м/с. Наилучшее снижение шума происходит при более низкой скорости потока;
  • расположение устройства — чем ближе шумоглушитель к приточному вентилятору, тем более высокое шумоподавление он показывает.

Трубчатый прямоугольный и гибкий шумоглушители

Эффективность работы устройств зависит от их размеров и расположения

к меню ↑

1.7 Нормативы по шуму

Существуют определенные нормы, которые ограничивают уровень шума в помещениях в зависимости от специфики и выполняемых функций. Например, в больничной палате верхний предел составляет 20 дБ, а в торговом зале крупного магазина — 60 дБ.

Для того, чтобы привести работу вентиляционной системы в соответствие с требованиями, используются специальные устройства — шумоглушители. Они устанавливаются в разрыв воздуховодов и глушат звуки, снижают уровень вибрации и препятствуют распространению гула по смежным помещениям. Эффективность и простота конструкции этих устройств по достоинству оценивается пользователями, а возможность установки в любой точке системы позволяет устранить посторонние звуки там, где они проявляются заметнее всего.

к меню ↑

1.8 Требования к установке шумоглушителя

Местом установки шумоглушителя становится зона между вентилятором и началом воздуховода. Иногда устройство монтируют в непосредственной близости от воздухораспределителей или применяют в вытяжных системах, где за движение воздуха отвечает специальный механизм. В последнем случае принято использовать в вентиляции два шумоглушителя — перед вентилятором и после него.

Однако самое распространённое место монтажа шумоглушителя находится за вентилятором, на некотором расстоянии от воздуховода. Бывает, что устройство поглощения громких звуков устанавливают дальше решётки вентиляционной системы.

Шумоглушитель в вентиляции
Устройство располагается близко к вентилятору

Шумоглушители применяют, стремясь уменьшить звуки, доносящиеся как из вытяжной или приточной, так и канальной вентиляционной системы. Какое количество устройств понадобится, чтобы добиться бесшумной работы вентилятора, зависит от схемы и длины системы по охлаждению воздушных масс.

Использование шумоглушителя в приточной вентиляции
Устройство расположено между фильтром и воздуховодом

Необходимости в установке шумоглушителей не возникает, если в квартире создана естественная вентиляция. Но в исключительной ситуации, которой может быть расположение дома в оживлённом районе, вентиляционную систему всё-таки оснащают устройством для снижения уровня звуковых колебаний. Таким образом в доме желают избавиться от звуков извне, свободно проникающих через отверстия вентиляции.

Монтировать шумоглушитель запрещено, когда в каналах вентиляционной системы, а точнее, в самом воздухе, витает вредный газ.

к меню ↑

1.9 Как установить в вентсистему.

Монтировать шумоизоляцию к коробу воздуховода вентиляции можно как на приточные, так и на отточные ответвления сети. Если нет возможности проведения акустических замеров, при помощи специального оборудования, монтировать устройство следует как можно ближе к вентилятору.

  1. Для монтажа следует сделать разрыв воздуховода на длину, соответствующую длине шумоглушителя. Для этого болгаркой или ножовкой вырезаем кусок трубы там, где планируется вмонтировать устройство.
  2. Далее вставляем шумоглушитель в воздуховод и крепим его при помощи саморезов и пластиковых хомутов. При необходимости можно устанавливать шумоизоляционное устройство в гофрированные шланги воздухообмена вытяжки, рукав гофры при этом подсоединяют к шумоизоляционной системе вентиляции. Для надежности и герметичности все стыки следует промазать герметиком. Чтобы сделать звукоизоляцию вентиляции наиболее эффективной, можно дополнительно обернуть шумоглушитель дополнительным слоем шумоизоляции сверху. Закрепить его нужно хомутами или посадить на клей.
  3. Для исключения попадания в воздуховод инородных частиц, которые могут создавать дополнительный шум при потоке воздуха, необходимо перед установкой шумоглушителей в системе вентиляции оборудовать воздуховод качественными фильтрами. Стоит отметить, что шумоглушители можно монтировать в систему как на этапе ее конструирования, так и позже, уже в готовые сети.
  4. При правильном выполнении всех этапов работ, вы сможете создать комфортную обстановку в своем доме без серьезных затрат на покупку и установку заводского шумоглушителя вентиляционного. Если ваша система вентиляции оснащена несколькими вентиляторами, можно вмонтировать в нее два и более шумопоглотителя, чтобы добиться оптимальных показателей шума в помещении.

После монтажа устройства показатели шума проверяют специальным прибором – шумомером.

к меню ↑

2 Как выбрать шумоглушитель для систем вентиляции

При выборе глушителя шума следует ориентироваться на форму и другие характеристики вентиляционной системы в помещении. Шумоглушители могут быть трубчатые и прямоугольные. Последние еще разделяют на простые и пластинчатые. Перед тем, как приобрести глушитель шума, необходимо ознакомиться с отзывами и изучить особенности вентсистемы. Все глушители шума имеют различное конструктивное строение. Например, трубчатые глушители шума варьируются по диаметру патрубка и прочим характеристикам.

к меню ↑

2.1 Выбор устройства для бытовой вентиляции

В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.

Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.

Номограмма для выбора шумоглушителя

Эта номограмма поможет подобрать параметры шумоглушителя

Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:

  1. Определить предельный уровень шума для вентилируемого помещения.
  2. Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
  3. Выяснить степень снижения звукового давления на различных участках воздуховода.
  4. Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
  5. Сравнить уровень в конечной точке с допустимым значением согласно СНиП.

Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.

Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.

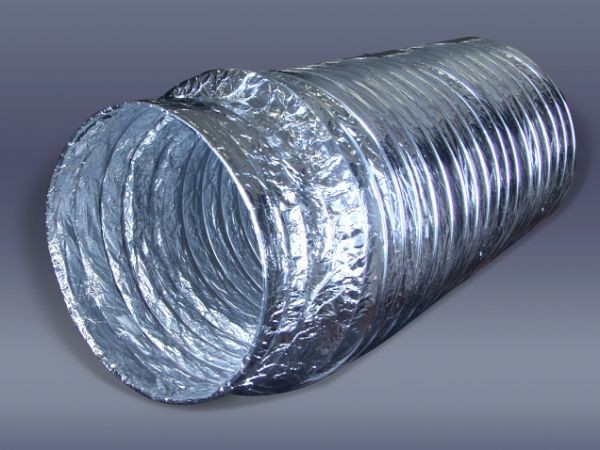

Гибкий

Гибкие шумопоглотители применяются в тех случаях, когда нет возможности использовать типовые вентиляционные глушители.

Используются они в системах воздушной подготовки и теплосберегающих узлах.

Конструкция гибкого шумоглушителя представляет собой:

  • внутреннюю оболочку (алюминиевая фольга);
  • защитный слой (стекловата, полиэфир);
  • внешняя оболочка (стеклоткань или спиральная стальная проволока).


Эффективность поглощения шума зависит от таких параметров шумоглушителя, как:

  • длина;
  • месторасположение;
  • толщина звукопоглощающего слоя.

Для круглых воздуховодов

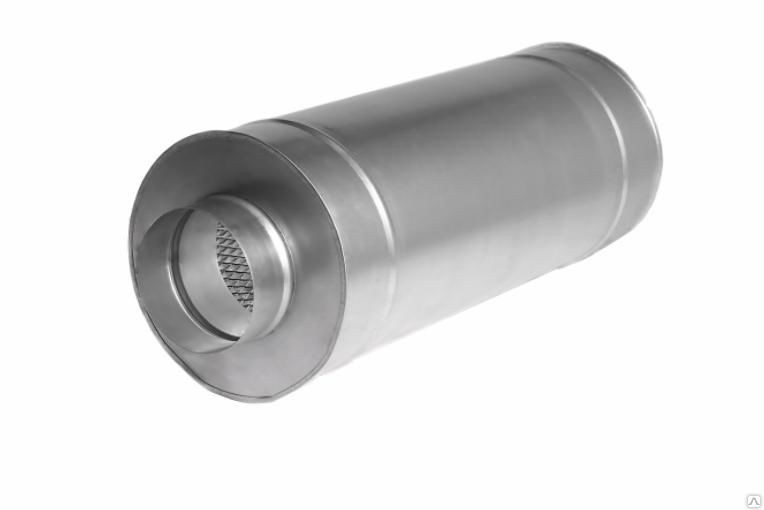

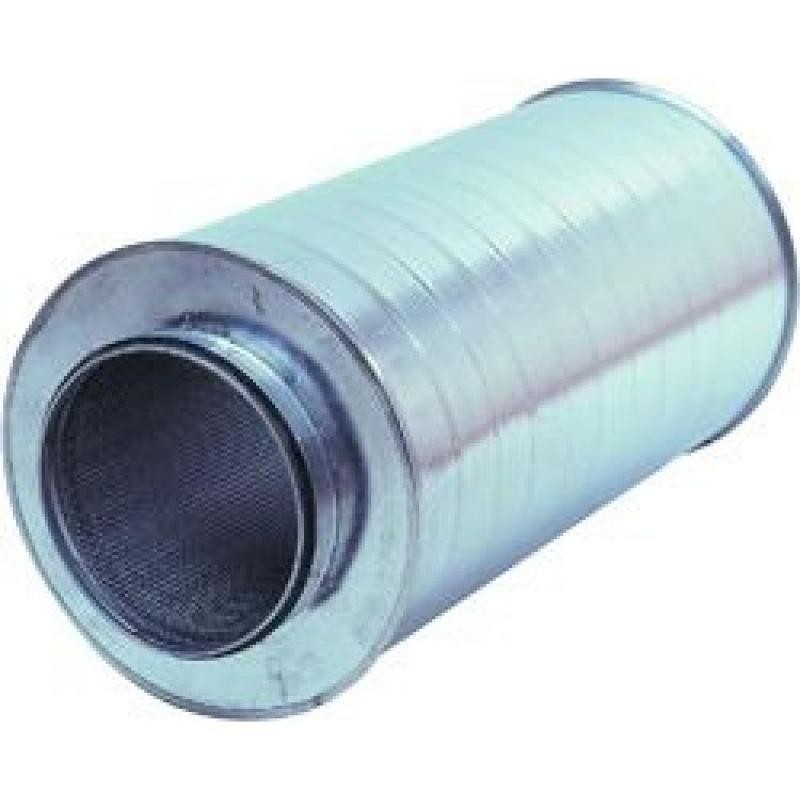

Чаще всего для круглых воздуховодов используются гибкие шумоглушители. Однако существуют и специализированные модели, обладающие круглым сечением. Устанавливаются такие шумоглушители вне зависимости от направления движения воздушного потока.


Как правило, корпус шумоглушителей изготавливается из оцинкованной стали, а под ним располагается звукопоглощающий материал из минерального волокна.

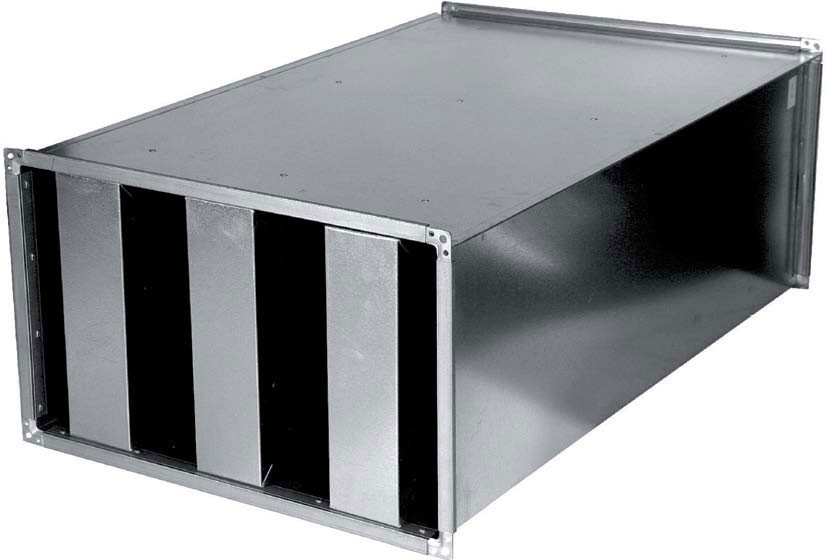

Пластинчатый и прямоугольный

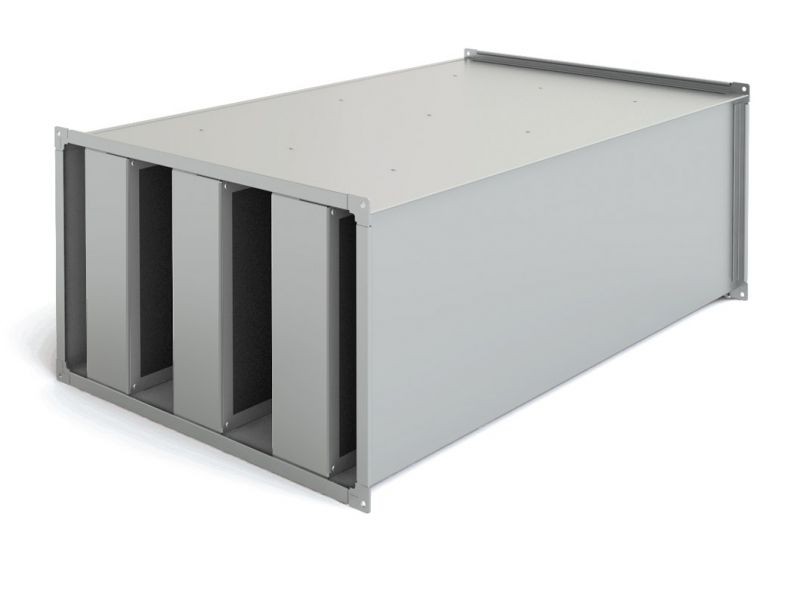

Пластинчатый прямоугольный тип оборудования устанавливается в вентиляционные сети, отличающиеся большой производительностью. Конструктивно устройство представляет собой корпус из оцинкованного металла толщиной до 1 миллиметра, сечение которого соответствует размерам и форме воздуховода. Внутренняя часть агрегата при этом разделена ячейками или пластинами, поверхность которых покрыта специальным звукоизолирующим материалом (войлоком, минеральной ватой, стекловатой или полимерным покрытием).


В подавляющем большинстве случаев прямоугольные пластинчатые шумоглушители устанавливаются в промышленных системах вентиляции.

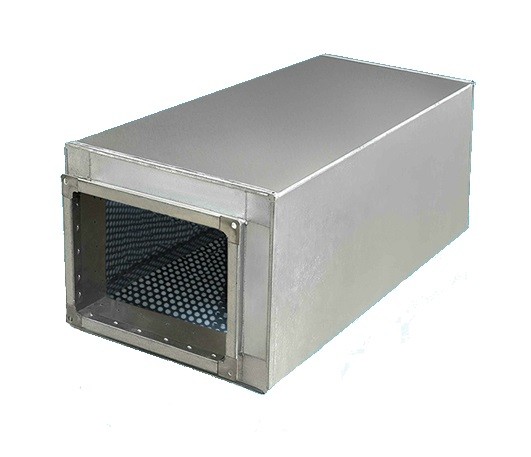

Шумоглушитель ГТП – устройство прямоугольного трубчатого типа на фланцах из уголка или шины. Предназначается для сред, не содержащих радиоактивные и взрывоопасные примеси. При наличии агрессивных примесей элементы глушителей должны быть выполнены из соответствующего антикоррозионного материала.


ГТП

ГТП — Глушитель Трубчатый Прямоугольный — устройство для снижения уровня шума воздушных каналов, конструкция которого основана на принципе трубчатых глушителей, но выполнена в прямоугольной форме. Канальные глушители производятся в 5 типоразмерах, соответствующих стандартным присоединительным размерам воздуховодов. Длина устройств составляет 50 и 100 см, при этом активная часть соответственно 38 и 88 см. используются как в приточных, так и в вытяжных линиях вентиляционной системы.

ГП 2-2

ГП 2-2 представляет собой устройство пластинчатого типа, изготовленное из стального оцинкованного перфорированного листа.


ГП 1-1

Шумоглушитель ГП 1-1 — устройство круглого трубчатого типа на фланцевом или бандажном соединении, предназначенное для сред без содержания радиоактивных и взрывоопасным примесей.


Шумоглушитель RSA – шумопоглотитель пластинчатого типа, предназначенный для воздуховодов прямоугольного сечения. Устанавливается вне зависимости от направления движения воздуха. Корпус изготавливается из оцинкованной стали. Звукопоглощающие пластины выполнены из минерального волокна.


CS представляет собой шумопоглощающее устройство, предназначенное для использования в воздуховодах круглого сечения. Устанавливается вне зависимости от направления воздушного потока.


RSA

Это шумоглушители, предназначенные для работы на прямоугольных воздуховодах. Они имеют пластинчатую конструкцию, количество пластин зависит от размеров и площади сечения данной модели. Всего бывает от 2 до 5 пластин, ширина которых всегда составляет 100 мм. Наибольшую эффективность работы обеспечивает прямой участок воздуховода, расположенный перед глушителем, имеющий длину не менее 1 м. Корпуса установок изготавливаются из оцинкованной стали. В качестве шумоизолятора использована минеральная вата.

CSA

Глушители трубчатой конструкции, предназначены для установки на воздушные каналы круглого сечения. Присоединительные размеры находятся в пределах 98-628 мм, при длине рабочей части от 60 до 90 см. Для всех стандартных размеров воздуховодов имеется соответствующий вариант глушителя. Установка производится в разрыв канала независимо от направления движения потока. В качестве шумоизолятора используется минвата.

SRSr 70 40

Шумоглушитель пластинчатого типа, рассчитанный на монтаж в систему прямоугольных воздуховодов. Допустимая температура потока не должна превышать +70°С. Корпус изготавливается из оцинкованной стали, материалом для шумопоглощения служит базальтовая вата. Кассеты обтянуты слоем войлока, предотвращающего выдувание частиц изолятора. Габаритные размеры устройства (Д:Ш:В) — 1014:740:440 мм. Монтаж производится при помощи фланцевого соединения с резиновыми прокладками по всему периметру фланца. Устанавливается 4 звукоизоляционные пластины. Масса устройства составляет 48 кг.

VKN

VKN — прямоугольный шумоглушитель пластинчатого типа, рассчитанный на использование в системах соответствующего сечения. Скорость потока, допустимая для работы устройства, находится в диапазоне 4-12 м/с. Наибольшая эффективность работы достигается при малых скоростях движения воздуха. Специальных условий для монтажа не имеется, возможна установка в любом положении в зависимости от конфигурации воздуховодов. Рабочий диапазон температур находится в пределах от -40°С до +70°С.

Возможна установка как на приточных, так и на вытяжных линиях системы. Оптимальным вариантом, рекомендованным производителем, является монтаж сразу после вентилятора. В случаях, когда воздушный канал проходит сквозь помещения с высоким уровнем шума, глушитель устанавливается сразу после выхода воздуховода из него.

SRr 60-30

Шумоглушитель пластинчатого типа, предназначенный для снижения уровня шума от работы вентилятора, звуков, вызванных перемещением воздушного потока внутри каналов и т.д.

Размеры устройства:

  • длина (общая) — 1014 мм
  • ширина — 680 мм
  • высота — 340 мм
  • вес — 32 кг

Изолятором служит минвата или базальтовое волокно.

NK 60-30

NK 60-30 — шумопоглотитель пластинчатого типа, корпус которого изготовлен из стального листа, а внутри корпуса находится от 2 до 5 поглощающих пластин из базальтоволокнистой минеральной ваты, обтянутой войлоком. Такая модель является универсальной и может быть установлена в любом положении.


LDC 200 600

Шумоглушитель LDC 200-600 представляет собой устройство, используемое в круглых воздуховодах. Шумопоглотитель оснащен соединительными фланцами для установки в спиральных воздуховодах.


SG 70 40

SG 70-40 — устройство пластинчатого типа, предназначенное для использования в прямоугольных каналах вентиляционных систем. Корпус изготовлен из оцинкованной стали, а высокие акустические показатели достигаются за счет применения негорючей базальтовой минеральной ваты в качестве звукоизолирующего материала. Для предотвращения выдувания минераловатных частиц кассеты обтянуты войлоком. Устанавливаться модель может в любом положении.


Шумоглушитель VKN представляет собой шумопоглотитель пластинчатого типа, используемый в прямоугольных каналах вентиляции. Корпус устройства выполняется из оцинкованной стали, а в качестве звукоизолирующего материала используется кэшированная минераловатная плита.


к меню ↑

2.2 Таблица: величина шумоподавления в диапазонах частот

L = 500 d (mm) 80 100 125 160 200 250 315 400 500 630 800
63 3 4 3 3 2 2 2 2 2 1 0
125 10 8 7 6 6 6 4 4 3 2 1
250 18 15 15 13 11 9 7 6 5 4 4
500 28 25 20 18 16 15 12 11 7 6 6
1000 32 32 32 26 21 21 16 15 12 10 9
2000 33 33 32 31 26 24 19 17 12 10 9
4000 26 23 22 18 15 13 11 10 8 6 5
L = 1000
63 4 5 4 4 3 3 3 3 3 1 0
125 14 11 10 9 9 8 6 5 4 3 2
250 26 22 21 18 15 13 10 9 7 5 5
500 40 34 32 25 21 21 17 15 10 8 8
1000 48 46 46 38 31 28 26 22 16 14 13
2000 48 48 48 45 38 32 28 25 18 16 14
4000 40 33 31 26 21 19 16 14 12 9 7

к меню ↑

3 Применение шумоглушителей при проектировании вентиляции

Шумогаситель для вентиляции своими руками

Вращающаяся механическая техника, такая как вентилятор, производит при работе большой шум. Его уровень зависит от размеров оборудования, материала, из которого оно сделано, а также от акустики рабочего помещения.

Существуют специальные нормы допустимого уровня шума, которые учитываются при разработке таких аппаратов и их установке. К грохоту, который производится самим механизмом, добавляется еще и шум с улицы.

Он возникает при движении машин, работе находящихся рядом объектов и действии других факторов. Применение шумоглушителей при проектировании вентиляции основывается на расчетах допустимого уровня громкости при работе оборудования, которые учитывают все эти факторы.

По результатам определяется, нужно ли устанавливать шумоглушители, а также выбирается самый подходящий тип.

к меню ↑

3.1 Способы и устройства для уменьшения шума

Такие приспособления отличаются принципом действия. К ним относятся, например:

  1. Круглые. Такое название они получили по форме механизмов, с которыми они работают. Источник шума, находящийся внутри круглой воздухообменной трубы, изолируется с обоих концов специальными резиновыми патрубками, задерживающими звук. Защита от грохота при работе лопастей происходит, во-первых, за счет рассеивания звуков, а во-вторых — за счет звукоизолирующего покрытия аппарата. Для него применяются материалы с высокой степенью поглощения звука;
  2. Пластинчатые. Используются для больших воздуховодов. Звукоизоляция производится разделением на отдельные ячейки. Пластины располагаются на расстоянии 75-300 мм. Размер ячеек подбирается так, чтобы получить нужный эффект и при этом не уменьшить давления нагнетаемого воздуха;
  3. Трубчатые. Они представляют собой несколько труб, вставляемых друг в друга, между которыми набивается звукопоглощающее пористое, мягкое вещество. Для этой цели обычно применяется стекловолокно, минеральные материалы. Внутренний диаметр подбирается так, чтобы его можно было надеть на воздуховод. При этом достигается хорошая звукоизоляция. Обычно такие устройства используются при размерах рабочих труб до 500 мм;
  4. Прямоугольные. Они используются для прямоугольных труб. Выполняются в виде коробки длиной 1 метр, сечение которой может быть различной, в зависимости от размеров источника звука (от300×150 мм до 1000×500 мм). Такие глушители применяются для систем с очищенным воздухом. При наличии примесей, разрушающих материал, их необходимо покрывать специальной защитной краской. Они нашли широкое применение в крупных магистральных линиях, особенно шумных помещениях. Их применяют также на установках очистки воздуха в помещениях офисов, жилых домов, заводских контор, магазинов, кинотеатров и других объектов. Для того чтобы добиться еще большего эффекта и снизить уровень звука не только в помещении, но и на улице, куда оно выходит, можно ставить сразу два таких устройства, с обеих сторон от источника.

к меню ↑

3.2 Действие шума на организм человека и его последствия

Звуковые волны, распространяясь по воздуху, могут двигаться не только в прямом направлении, но и отражаться от различных предметов, усиливая действие шума в помещении.

Отражение звука создает впечатление наличия в помещении не одного, а нескольких источников. Поэтому выбор материалов при строительстве объектов с мощными воздуховодами, а также при установке там рабочего оборудования имеет особое значение.

Доказано, что громкие звуки оказывают чрезвычайно вредное действие на нервную систему человека. Результатом этого могут быть заболевания сердца и сосудистые расстройства, заболевания системы пищеварения, внутренних органов.

Могут возникнуть такие недуги, как язва желудка, психические расстройства и даже онкологические заболевания.

Вредные примеси в воздухе, скапливающиеся за счет выхлопных газов и работающих предприятий, а также постоянные громкие звуки, которые человек вынужден слышать постоянно, укорачивают продолжительность жизни на 10 лет.

Постоянные громкие бытовые, производственные звуки постепенно ухудшают слух. Причем, этого уже не исправишь. При длительном или даже внезапном громком звуке можно оглохнуть.

Работа в шумном помещении вызывает ухудшение общего состояния здоровья человека, повышает раздражительность, вызывает головную боль, головокружение, переутомление.

По данным специалистов человеку, испытывающему шумовую нагрузку в 35-40 децибел, не избежать сердечных заболеваний и нервных расстройств. Поэтому так важно помнить о применении шумоглушителей при проектировании вентиляции.

к меню ↑

3.3 Характеристики звукопоглощающих устройств

Одним из приемов, дающих дополнительное поглощающее действие в таких устройствах, является установка стен с увеличенной поверхностью.

Они имеют большую площадь поглощения звука за счет использования перфорированных стальных листов (толщиной от 12 мм до 20 мм) для их изготовления, а также материалов с негладкой поверхностью. Прокладочные материалы также имеют пористую структуру.

Толщина прокладочного слоя для достаточного поглощения звука должна быть не меньше 100 мм. Для изготовления самих аппаратов используется нержавеющая или оцинкованная сталь.

Поскольку такие устройства работают в зоне движения воздуха, то постепенно звукоизолирующий материал может уноситься потоком. Это предусматривается в конструкции следующим образом: поверхность контакта покрывается стекловатой с металлической сеткой. Для того чтобы такие устройства не создавали помех для перемещения воздуха, вместе с ними устанавливаются специальные обтекатели.

Звукопоглотители используются в определенных условиях, они не используются в сырых и пыльных помещениях. Степень влажности должна составлять не больше 80%, а запыленность не должна быть больше 100 мг/м3. В противном случае устройство засорится и разрушится, к тому же может создать значительные препятствия для движения воздушных масс.

Вес устройств обычно от 16 кг до 57 кг. Температура, при которой применяются такие устройства, составляет от -50°C до +80°C.

к меню ↑

3.4 Применение звукопоглощающих устройств в промышленности

Области применения шумоглушителей при проектировании вентиляции отличаются большим многообразием, так как их назначением является обеспечение нормальных санитарно-технических условий жизни и работы людей. Они применяются на таких объектах, как:

Типы шумоглушителей

  • Металлургические заводы, на которых ведется работа с металлами и металлической пылью, удаляемой с помощью различного типа аппаратов для очистки воздуха. Снижение грохота в этих цехах — это большая и важная проблема;
  • Химические, нефтехимические предприятия. Работа их немыслима без очистки среды. Там для этого применяются мощные устройства с проходящими по всей территории воздухозаборными трубами, производящими много нежеланных звуков. Сюда добавляется еще грохот работающих моторов, аппаратов и другой техники. Поэтому там делается все, чтобы снизить уровень громкости при работе очистных труб;
  • Ткацкие фабрики. Работа станков связана с сильным стуком, а воздух в помещении надо постоянно обновлять, так как ткани окрашены синтетическими красителями, имеющими специфический запах и вредными для вдыхания;
  • Предприятия общепита. Приготовление пищи на кухнях крупных ресторанов или столовых в условиях повышенной температуры и влажности требует обязательной очистки воздуха путем его обновления. Для снижения степени громкости при работе таких систем также используются соответствующие устройства;
  • На атомных станциях вентиляция также играет важнейшую роль. Использование устройств для снижения шума позволяет поддерживать нормальную трудоспособность, облегчать работу. Устройство звукоизоляции в таких производствах производится по точным расчетам в соответствии с регламентом.

к меню ↑

3.5 Роль звукоизоляции в повседневной жизни

Широко применяется процесс уменьшения вредного воздействия шума на организм в спортивных комплексах, учебных заведениях, в детских садах, больницах, санаториях, в жилых домах. При планировании постройки частных жилых домов также обязательно предусматривается установка поглотителей громких звуков, так как воздухообмен и обеспечение здорового климата в доме является важнейшим условием нормального и здорового проживания в нем.

к меню ↑

4 Пошаговое руководство по установке шумоглушителя

Процесс установки шумоглушителя различных типов во многом схож и выполняется по аналогии. Для работы потребуется подготовить шуруповёрт, саморезы 4,2×13 мм, санитарный герметик, механический пистолет для герметика, алюминиевую клейкую ленту, утеплитель с отражающей поверхностью и любой органический растворитель.

Фасонные элементы для вентиляции

Представленные фасонные элементы нужны для соединения воздуховода с шумоглушителем

Технология установки шумоглушителя состоит из следующих этапов:

  1. На основе акустического расчёта выясняется точное месторасположение устройства. В системах приточной вентиляции, как правило, шумоглушитель монтируется после вентилятора.Проклеивание стыков между шумоглушителем и фасонным элементом

    Стык между шумоглушителем и фасонным элементом проклеивается алюминиевой лентой

  2. С помощью напарника устройство поднимается к установленному блоку с вентилятором. В зависимости от конструкции воздуховодов дальнейшие работы будут несколько отличаться.
  3. Для трубчатых устройств круглой формы потребуется подсоединить шумоглушитель к внутреннему отверстию вентилятора с помощью быстроразъёмного хомута. Перед затяжкой хомута его внутренняя поверхность обезжиривается и обрабатывается герметиком. Рифлёная часть соединительного узла воздуховода также должна обезжириваться.
  4. После соединения внешняя часть хомута обрабатывается растворителем и проклеивается алюминиевой клейкой лентой. Затем шумоглушитель и отсек с вентилятором защищается теплоизоляционным материалом.Изоляция воздуховода с внешней стороны

    Отражающая изоляция для вентиляции должна быть установлена с внешней стороны

  5. Для трубчатого шумоглушителя квадратного сечения подсоединение будет происходить за счёт регулируемых прямоугольных или квадратных вставок. Перед соединением торцевые края вставки, торец вентиляторного блока и шумоглушителя обезжириваются. Далее по периметру торца наносится герметик, и изделие стыкуется. После этого по углам вкручиваются саморезы.

Если соединительные элементы представлены не хомутом, а обычным фасонным переходником, то стыкуемый участок соединяется саморезами в количестве 3–4 штук. После подсоединения шумоглушителя и сборки остальной части вентиляционной системы переходят к проверке уровня шума.

к меню ↑

4.1 Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

к меню ↑

4.2 Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

  • оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
  • утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
  • заклепочный пистолет,
  • хомуты из пластика,
  • пассатижи,
  • 1 шиферный гвоздь,
  • молоток.

к меню ↑

4.3 Правила самостоятельной установки

На самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

  • Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
  • На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
  • Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
  • Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

к меню ↑

4.4 Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

  1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
  2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
  3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
  4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
  5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
  6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
  7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.

к меню ↑

4.5 Настройка нужных параметров шумоизоляции

Чтобы правильно подобрать и установить шумоглушитель для вентиляции, необходимо понять, от каких факторов зависит поглощение шума. Первое на что следует обратить внимание — это размеры устройства. К стандартным относятся приборы с параметрами 60, 90 и 120 см.

Затем обращаем внимание на толщину звукопоглощающего слоя и его расположение. Следующий фактор — скорость воздухооборота. Наилучшие результаты по удалению аэродинамических шумов приборы показывают на низкой скорости движения воздуха. Также немаловажно месторасположение шумоглушителя. Чем ближе он монтируется к вентилятору, тем лучше звукоподавление в воздухоотводах.

к меню ↑

4.6 Видео: шумоизоляция вентиляционного канала



к меню ↑

5 Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

к меню ↑

5.1 Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

  • оцинкованная сетка с ячейками 10×10, 20×20 или 30×30 мм;
  • вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
  • оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
  • пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
  • пароизоляционный материал длиной 1 п. м;
  • базальтовая вата от производителя в рулонах толщиной 50–100 мм;
  • алюминиевая клейкая лента;
  • санитарный герметик;
  • пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

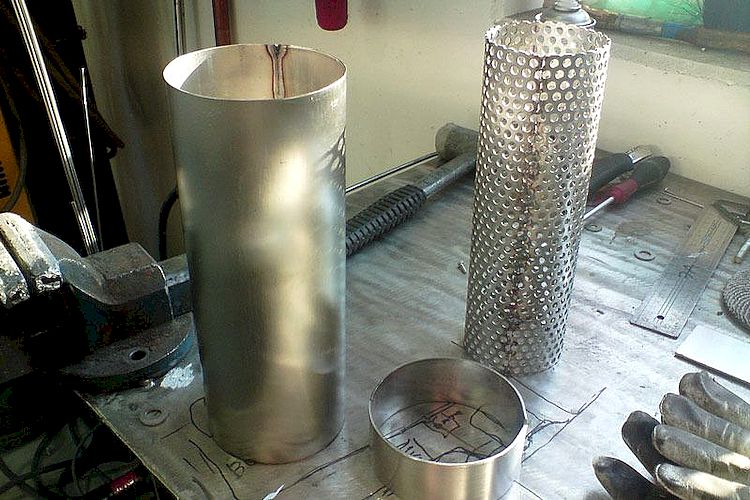

Материал для изготовления шумоглушителя

Сначала следует подготовить материал для изготовленя шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

к меню ↑

5.2 Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

  1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
  2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса
    Сборка шумоглушителя из подручных материалов

    Пустоты с торца следует заполнить шумоизоляционным материалом

  3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
  4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
  5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

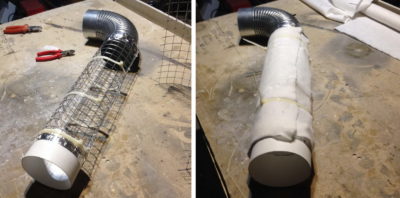

Сборка шумоглушителя из стальной сетки и трубы

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

к меню ↑

5.3 Видео: шумоглушитель из пластикового воздуховода

Источники


  • https://RSVgroup.ru/ventilyatsiya/glushitel-shuma.html
  • https://yanvent.ru/category/shumoglushiteli/
  • https://kakpostroit.su/shumoglushitel-dlya-ventilyatsii-svoimi-rukami/
  • http://ventilationpro.ru/montazh-i-skhemy-ventilyacii/shumoglushitel-dlya-ventilyacii-svoimi-rukami-kak-sdelat-ne-pereplachivaya-za-materialy.html
  • https://mobilspecstroy.ru/truby/harakteristiki-i-tonkosti-ustanovki-shumoglushitelej-dlya-ventilyatsii
  • https://tehznatok.com/kak-podklyuchit/shumoglushitel-dlya-ventilyatsii-svoimi-rukami.html
  • https://ventarm.ru/shumoglushiteli/
  • https://karandremont.com/shumogasitel-dlya-ventilyatsii-svoimi-rukami/
  • https://pechistroy.ru/remont/kak-sdelat-shumoglushitel-dlya-ventilyatsii-svoimi-rukami.html
  • https://venteler.ru/glushitel-sistemy-ventilyatsii-svoimi-rukami/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
