Шибер для вентиляции: что это, классификация и конструкция

Содержание

  1. Что такое шиберная задвижка
    1. Описание понятия
    2. Куда ставится шибер
    3. Для чего в вентиляцию ставят шиберы
    4. Предназначение и принцип действия
    5. Технические характеристики
    6. Особенности применения
    7. Функциональное назначение шибера
    8. Преимущества и недостатки различных задвижек
    9. Разновидности
    10. Классификация
    11. Конструкция
    12. Срок службы и цены
    13. Видео: Как сделать шиберную заслонку своими руками
  2. Принцип работы шиберного механизма
    1. Корпус
    2. Нож
    3. Уплотнители
    4. Типы соединения с трубопроводами
  3. Пример поэтапного монтажа
    1. Необходимые материалы и инструменты
    2. Чертёж и схемы
    3. Тонкости установки
    4. Способы крепления
  4. Технология изготовления в домашних условиях
    1. Универсальное приспособление
    2. Выбор варианта расположения
  5. Альтернативы
  6. Частые ошибки и проблемы при установке
  7. Практические рекомендации по выбору и монтажу: на что обратить внимание

1 Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

к меню ↑

1.1 Описание понятия


Вентиляционный шибер препятствует сильному выдуванию и задуванию воздушных масс

Шибер вентиляционный служит для ограничения или полной блокировки прохождения потока воздуха. Устройство имеет форму клапана. Сходные по конструкции детали используются в вытяжках, системах отведения воды. Шиберы применяются для воздуховодов из любого материала, в том числе полипропиленовых и пластиковых в целом. Поскольку правила пожарной безопасности предписывают делать дымоход из огнеупорного материала (кирпичный или стальной), для него нужно использовать металлическую заслонку.

Механизм работы детали идентичен таковому у привычной задвижки, используемой для контроля тяги в трубе. Когда топливо разжигается, открытая заслонка активизирует перемещение потоков воздуха. Пока дрова или торф прогорают, деталь оставляют лишь слегка открытой, чтобы не допустить слишком быстрого тления. Когда процесс полностью завершается, можно закрывать проход. Шибер для вентиляции функционирует по аналогичной схеме: то активизирует, то блокирует потоки воздуха. Элемент может контролировать потоки, проходящие из главного узла в отходящие ветки.

к меню ↑

1.2 Куда ставится шибер

Для того чтобы заслонка выполняла все функции, предусмотренные свойствами и характеристиками этого элемента конструкции отопительной системы, следует знать, куда его поставить. Пренебрегать этими рекомендациями и данными ни в коем случае нельзя, так как это может повлиять и на работу системы, и на вероятность возникновения пожара. Обычно этот элемент устанавливается на первом метре трубы, так как в большинстве случаев этот участок канала не утепляется, что позволяет избежать такого явления, как термическое расширение.

к меню ↑

1.3 Для чего в вентиляцию ставят шиберы

Шиберные задвижки устанавливают на приточно-вытяжные вентсистемы канального типа любого назначения – как бытового, так и промышленного. Они помогают регулировать интенсивность работы вентиляционных систем, защищают дом от попадания холодного воздуха из вентканала зимой. Пользователь в любой момент можно перекрыть подачу воздуха из вентиляционной шахты или открыть заслонку и увеличить воздухообмен. Хотя эффективность работы воздуховода напрямую не зависит от формы и модели шиберной задвижки, подбирать элемент следует с учетом его конструктивных особенностей. Из-за простого устройства запорной арматуры конструктивные отличия разных моделей незначительные.

к меню ↑

1.4 Предназначение и принцип действия

Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.

Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.

Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.




к меню ↑

1.5 Технические характеристики

Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.


Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, при необходимости, изменять его.


Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие при помощи поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и при необходимости дополнительно окрашиваются.

В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В данном случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.



к меню ↑

1.6 Особенности применения

Шибер представляет собой клапан, перекрывающий поток воздуха. Такие задвижки также используют в магистралях для перекачки сточных вод и агрессивных веществ. Запорно-регулирующие элементы различают по форме. Производим круглые и прямоугольные изделия. Существует также различие по конструктивному исполнению – поворотные и выдвижные заслонки.

Шибер устанавливают в конце воздуховода перед вентилятором. Он помогает выровнять сопротивление воздушных потоков и регулировать поступающее массы. Используют шиберные заслонки в вентиляциях разных типов. Конструкции походят для установки в мощных сетях промышленных объектов, коммерческих, жилых зданий. У нас есть заслонки разных размеров. Выбирайте и купите ту, которая подойдет для вашей вентиляции.

к меню ↑

1.7 Функциональное назначение шибера

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта.

У шибера имеется существенный недостаток – иногда у него отгорает сварка. Эта проблема встречается довольно часто – ее причиной обычно является пренебрежительное отношение к качеству данного изделия со стороны компаний — производителей.

к меню ↑

1.8 Преимущества и недостатки различных задвижек

Шибер применяют в воздуховодах, желая повысить их продуктивность путём изменения скорости прохождения потоков воздуха. Если рассматривать различные виды шиберных задвижек в плане надёжности, то поворотный шибер отличается меньшей надёжностью, чем горизонтальный. Этим обусловлено его применение только в тех вариантах, когда монтаж горизонтального вида технически не представляется возможным.

В целом неоспоримыми достоинствами шиберных задвижек являются:

  • низкая сопротивляемость воздушным массам при открытом положении;
  • успешное применение в агрессивных и вязких средах;
  • компактные размеры;
  • понятная конструкция;
  • низкая стоимость;
  • возможность применения в различных условиях.

Однако для них характерны и некоторые недостатки:

  • необходимо наличие достаточного пространства для поднятия затвора;
  • периодическое изнашивание уплотнителя в затворах и корпусах;
  • сложность проведения ремонта в процессе эксплуатации;
  • быстрый выход из строя при высокой частоте циклов;
  • чугунные задвижки хоть и отличаются устойчивостью к коррозии, но являются достаточно хрупкими;
  • стальные заслонки подвержены коррозии, однако при этом прочные и приспособлены для работы при высоких температурах.

к меню ↑

1.9 Разновидности

Помимо конструктивных различий, шиберы отличаются друг от друга ещё по ряду признаков.

Форма

Конфигурация заслонок полностью зависит от формы сечения воздуховода и бывает круглой и прямоугольной. Лучшей пропускной способностью обладают воздуховоды круглого сечения, однако, в некоторых случаях в качестве вынужденных мер практикуется установка моделей квадратной и прямоугольной форм. Обычно это происходит, если требуется спрятать трубы воздуховода за мнимой стеной или потолком при минимуме свободного пространства. Эксплуатация электронагревателей с квадратным сечением также является одной из причин установки прямоугольных труб. Какой бы ни была форма воздуховода, шибер должен её в точности повторять.



Способ управления

По данному признаку задвижки подразделяют на несколько видов. Есть модели с ручным, автоматическим, пневматическим и гидравлическим способами управления. Выбор зависит от технических условий установки вентсистемы и личных предпочтений хозяина.

Материал изготовления

Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, благодаря чему могут быть установлены в вентсистемы любых типов зданий без ограничения.



Угол к оси воздуховода

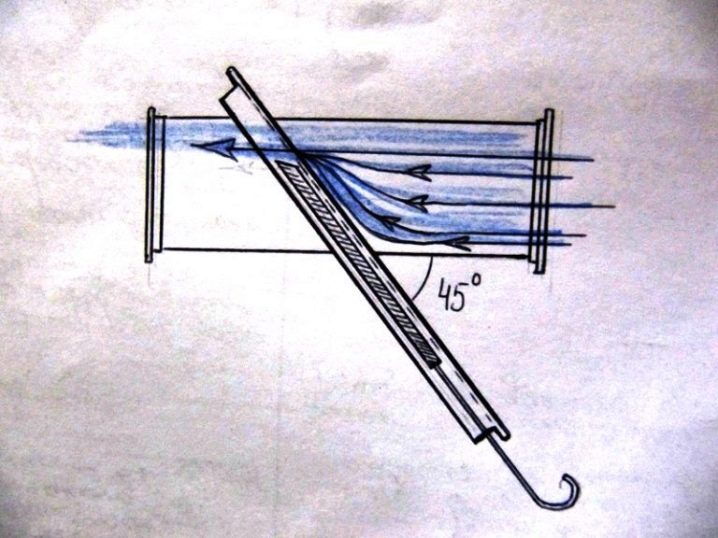

Типичная шиберная задвижка перекрывает воздуховод, рассекая его под углом 90 градусов к продольной оси. Даже при сравнительно невысоких скоростях потока воздуха частично закрытый клапан, порождая завихрения, становится источником сильного шума. Именно поэтому он не используется для регулировки проходимости канала.

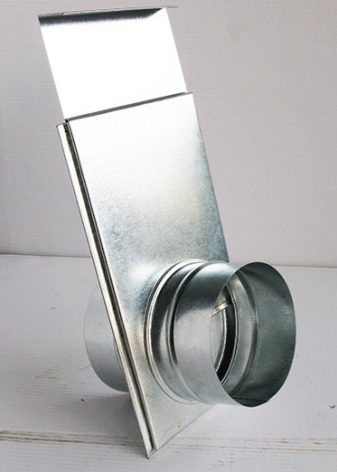

В системах пневмотранспорта, однако, нередко возникает потребность именно в частичном ограничении проходимости воздуховода. В этом случае используется косой шибер, рассекающий поток под углом 45 градусов.

Его форма позволяет убить сразу двух зайцев:

  • Уровень шума существенно снижается благодаря меньшему количеству завихрений на препятствии.

При дросселировании косым шибером возникает меньше турбулентностей.

  • Становится возможной более точная регулировка пропускной способности канала: смещение задвижки на фиксированную величину означает меньшее в процентном отношении изменение живого сечения.

Способ монтажа

Установка шиберов может производиться двумя методами: фланцевым и раструбным. Первый предполагает использование монтажных фланцев, а при использовании второго задвижка вставляется в разрыв воздуховода при помощи раструбов.

к меню ↑

1.10 Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

  • по форме – круглые и прямоугольные;
  • по конструктивному исполнению шибер может быть выдвижным или поворотным;
  • по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
  • по способу монтажа – с использованием фланцев или же по методике установки в раструб;
  • по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

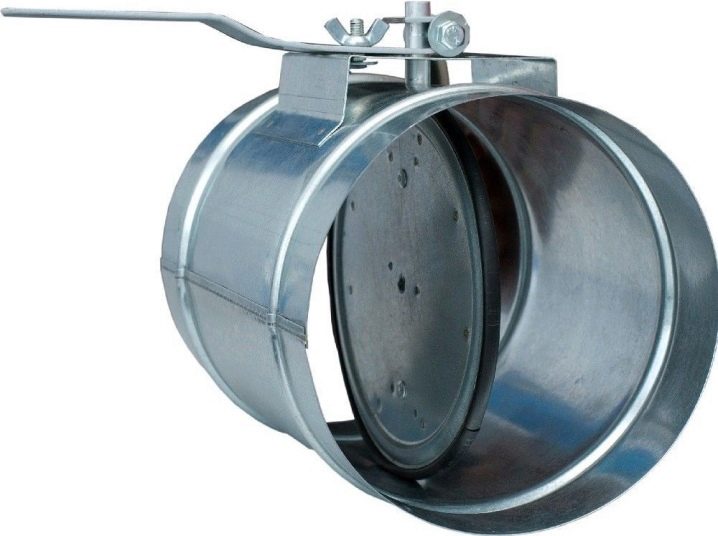

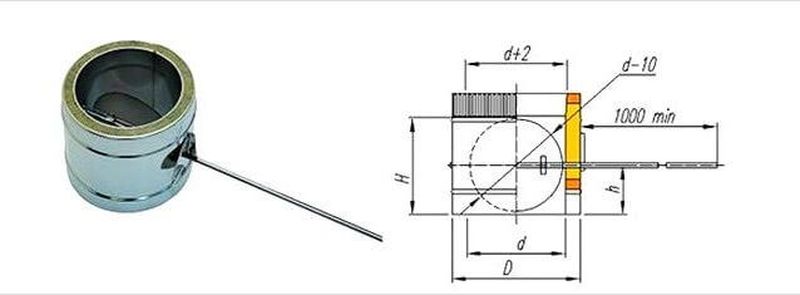

Круглый

Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

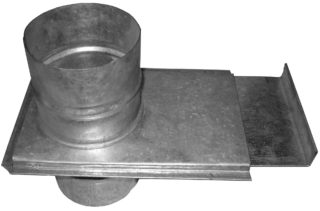

круглый шибер

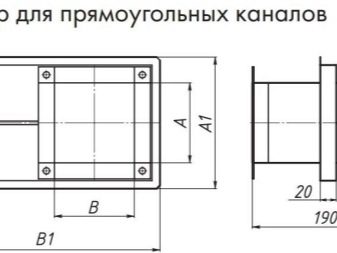

Прямоугольный

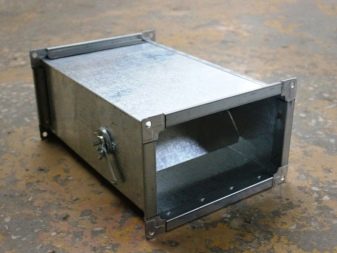

Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.

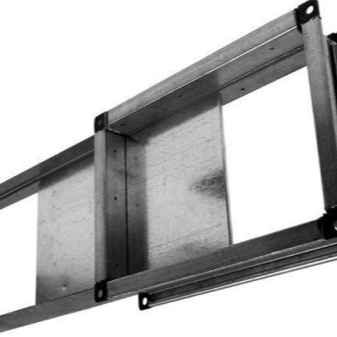

Прямоугольный шибер

Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.

  1. В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
  2. В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.

По конструктивному исполнению


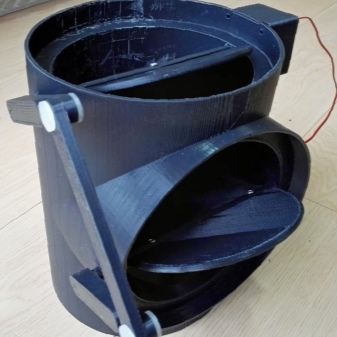

Поворотный клапан — такая модель чаще ломается и требует ремонта

Наиболее популярные и надежные конструкции – выдвигающиеся. Их широко используют в жестяных и кирпичных дымоходах. Такой тип устройства обеспечивает:

  • прохождение масс воздуха с минимумом потерь;
  • наибольшую герметичность;
  • простоту процедуры прочистки дымохода.

Существуют поворотные модели. Они не обладают высокой надежностью – подвижный компонент механизма легко выходит из строя. Используют их, когда конструктивные или технические особенности не позволяют смонтировать выдвижное изделие. В середине устройства находится прутик. К нему крепится лист металла, вращающийся вокруг своей оси.

к меню ↑

1.11 Конструкция

По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:

  • проходить воздушным потокам с минимальными потерями;
  • обеспечивать максимально-возможный уровень герметичность;
  • проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.

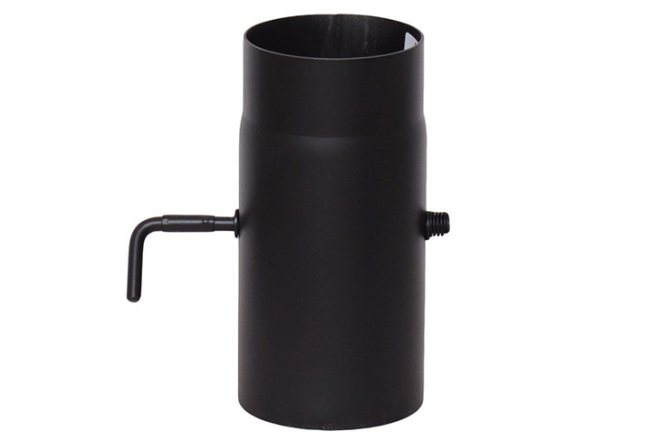

Поворотный

Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.

Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.

к меню ↑

1.12 Срок службы и цены

Срок службы дымоходной задвижки во многом зависит от материала изготовления и толщины пластины. Нержавеющая сталь толщиной 2-3мм служит около 7-10 лет, чугунная 10-15.

к меню ↑

1.13 Видео: Как сделать шиберную заслонку своими руками

к меню ↑

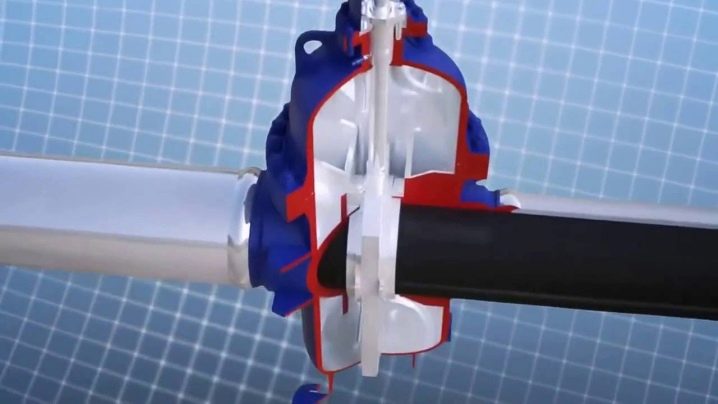

2 Принцип работы шиберного механизма

Механизм включает:

  • корпус,
  • шибер,
  • стойку,
  • уплотнительные элементы,
  • сальниковый уплотнительный узел.

Усилие, посредством которого регулируется движение шибера передается посредством штока.

Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.

к меню ↑

2.1 Корпус

Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:

  • дизтоплива,
  • моторного масла,
  • бензина,
  • индустриального масла.

Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ.

к меню ↑

2.2 Нож

Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные


параллельные элементы. Ножевой элемент имеет проходное отверстие, полученное сверлением. Диаметр отверстия должен равняться диаметру патрубка, к которому крепится шибер.

Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:

  • на ножевые
  • и гильотинные.

Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.

Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.

к меню ↑

2.3 Уплотнители

Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.

  1. В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
  2. При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
  3. В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.

Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.

к меню ↑

2.4 Типы соединения с трубопроводами

Устройства крепятся к трубопроводам посредством:

  • фланцевого,
  • межфланцевого,
  • приварочного соединения.

Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.

к меню ↑

3 Пример поэтапного монтажа

Чаще всего шибер размещается на выходе вентиляционной системы. Если монтаж вентилятора осуществляется в комплексе с задвижкой, которая регулируется, то такой механизм носит название пускового шибера. При подобном соединении задвижка выполняет миссию защитной заглушки, которая оберегает двигатель вентилятора от возможного перегрева.

Двигатель вентилятора запускают при заслонке для вентиляции, находящейся в закрытом положении. Иначе электродвигатель будет подвергаться ненужной нагрузке, которая рано или поздно приведёт к поломке оборудования.

Монтаж шиберной заслонки возможен двумя способами:

  • раструбный способ (труба в трубу) – при этом способе установки заслонка помещается в торцы трубы и не нуждается в применении креплений. Швы на стыке труб нужно тщательно загерметизировать силиконом;
  • фланцевый способ – предназначен для применения шиберов на прямоугольных вентиляционных трубах и связан с обязательным использованием крепёжного материала. Необходимым условием для него является использование высокопрочных материалов, которые смогут противодействовать агрессивной внешней среде.

к меню ↑

3.1 Необходимые материалы и инструменты

Самостоятельное изготовление и установка невозможны без таких приспособлений под рукой:

  1. Маркеры.
  2. Циркуль.
  3. Рулетка.
  4. Керн.
  5. Сварка с электродами.
  6. Тиски.
  7. Плоскогубцы.
  8. Молотки.
  9. Метчик и масло, чтобы смазывать резьбу.
  10. Дрель.
  11. Отрезной и шлифовальный абразивные круги.
  12. Болгарка.

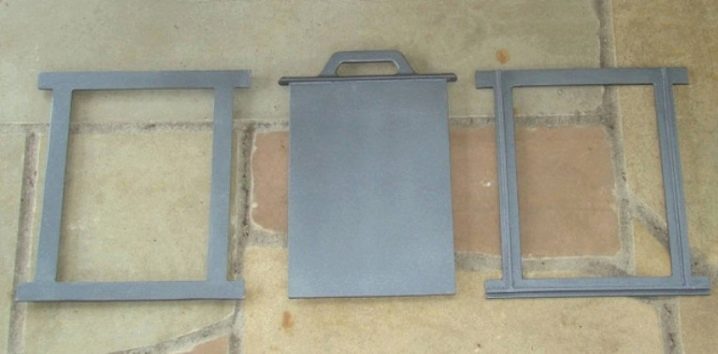

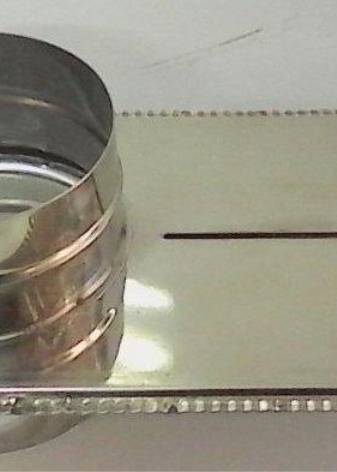

как изготовить шибер своими руками

Обязательно наличие листа нержавеющей стали отечественной марки 12×18н10т. Допустима её замена на импортный аналог AISI304. Стоимость выше, но срок службы тоже более продолжительный.

Минимальная толщина листа – 1,5-2,5 мм.

Понадобятся и другие материалы:

  • Прут для рамки из металла.
  • 2 болта на 8 мм.
  • Нержавеющая трубка на 6 мм.

к меню ↑

3.2 Чертёж и схемы


Чертёж или схему для будущей задвижки разрабатывают до того, как приступать к дальнейшим работам. На тематических сайтах можно найти большое количество изображений.

к меню ↑

3.3 Тонкости установки

При раструбной установке «труба в трубу» заслонка монтируется в торцы воздуховода и не требует использования крепёжных элементов. Стыковочные швы при этом тщательно промазываются силиконовым герметиком. Если предполагается отведение горячего или насыщенного влагой воздуха, следует использовать жаропрочные и водостойкие составы. Пользоваться вентиляцией разрешается лишь после полного затвердевания материала. Помимо герметика, хорошие результаты даёт использование бутило — каучуковой ленты, способной переносить температуры в 100 и более градусов. Чуть меньшей жаропрочной способностью обладает термоусадочный манжет, содержащий термоплавкий клеевый слой. Такой уплотнитель способен работать при повышенной влажности и температуре до 80 градусов.


Фланцевый способ применяется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3.05.0185.

  • Главным условием установки является использование крепёжных деталей. Они изготавливаются из материалов высокой прочности и способны противостоять агрессивным воздействиям внешней среды.
  • Фиксация фланцев должна производиться при помощи четырёх и более болтов, причём все они должны быть расположены по одну сторону установленного фланца.
  • При расположении устройства в горизонтальных плоскостях, головки болтов крепления должны быть сверху.


  • После установки необходимо проверить ход заслонки. Шибер должен свободно открываться и закрываться, не болтаясь при этом и не застревая.
  • Фланцевое соединение требует проведение обязательных мероприятий по герметизации, для которых можно использовать пористый поролон или термоусадочную мастику из битума и полимеров.
  • При установке моделей с электроприводом необходимо позаботиться о наличии источника питания напряжением 220 вольт рядом с заслонкой.

Благодаря простоте конструкции и лёгкости установки, выдвижные изделия могут быть сконструированы самостоятельно. Однако использование самодельных моделей допустимо лишь при установке их в вентсистемы. При планировании установки шиберных заслонок в систему дымоотвода дровяной печи или камина, настоятельно рекомендуется использовать модели заводского исполнения. Это обусловлено требованиями техники пожарной безопасности, неукоснительность исполнения которых строго обязательна.

Шиберная задвижка является важным звеном вентиляционной системы. С её помощью производится регулировка интенсивности воздушных потоков, входящих в помещение, не допускается проникновение холодного воздуха в зимнее время.

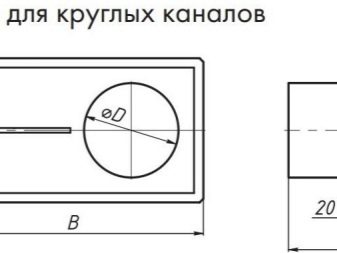

Расчёт размера

Причиной неправильной работы воздухоотвода может стать даже лишний зазор в несколько миллиметров.

Пошаговые действия для решения вопроса выглядят следующим образом:

  1. Сначала берут рулетку, чтобы измерить величину внутреннего канала.
  2. К результату прибавляют 20-30 мм. Итог – размер наружной рамки.
  3. Проём для выпуска газа обязателен для готовой задвижки.
  4. Положение для сварочных отверстий тоже отмечают точно, насколько это возможно.

Часто такую конструкцию устанавливают там, где у вентилятора располагается выход. Если выполнить целостный монтаж задвижки и вентилятора, образуется монолитная конструкция, которую ещё можно назвать пусковой задвижкой. Она служит, чтобы вентиляционный заслон не перегревался.

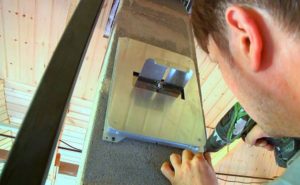

как установить шиберную заслонку

Бесфланцевое соединение

Самый простой в исполнении метод – установка задвижки непосредственно в трубу дымохода. Этот вид размещения детали привлекателен тем, что он предполагает применение добавочных деталей для крепления механизма. Однако не все типы шиберов рассчитаны на установку подобным способом.

Еще один метод – монтаж задвижки перед выходным отверстием дымохода либо в самой печи. В этом случае деталь становится компонентом отопительной конструкции. Однако здесь существует ограничение по высоте. Монтируемая заслонка должна находиться на высоте не более 1 м.

Фланцевое соединение

При закреплении задвижки с использованием фланца нужно учитывать определенные нормы установки. Фиксирующие дымоотвод детали нужно располагать на некотором расстоянии от самой заслонки. Монтировать их вместе с шибером запрещено. Также крепежные детали необходимо размещать строго с определенной стороны фланца. Данное соединение требует снабжения добавочной герметизацией.

к меню ↑

3.4 Способы крепления

Водопроводные вентили могут подсоединяться к процессу разными способами: фиксироваться при помощи специальных элементов или монтироваться методом сварки.

Муфтовая арматура

Присоединительный патрубок имеет внутреннюю резьбу с мелким шагом, а снаружи оформлен в виде шестигранника для удобства работы ключом. Муфта наворачивается на резьбу с уплотнением льняной прядью или лентой ФУМ.

Цапковая

Способы крепления

Для такого способа крепления характерно наличие наружной резьбы на конце присоединительного патрубка и буртика на конце трубопровода.

Патрубок вентиля торцом прижимается к трубе и крепится в таком положении с помощью накидной гайки. Герметичность соединения обеспечивает металлическая прокладка и специальные смазки.

Штуцерная

Штуцер представляет собой короткий отрезок трубы (втулки) с внутренней резьбой на обоих концах. При таком виде соединения присоединительные концы арматуры навинчиваются на трубу и фиксируются при помощи накидной гайки.

Под приварку

Это неразъёмный тип соединения, герметичность которого обеспечивается с помощью сварки.

к меню ↑

4 Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры

Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

к меню ↑

4.1 Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

к меню ↑

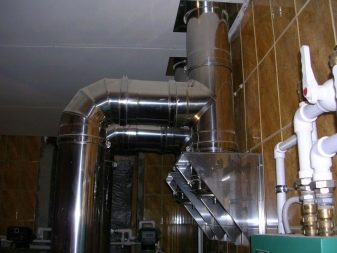

4.2 Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.


Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

к меню ↑

5 Альтернативы

В их число входят клапаны и многочисленные заслонки, различающиеся как по делаемым функциям, так и по устройству.

Пожарные клапаны предназначены для своевременной остановки естественной либо принудительной вентиляции при возгорании, и, напротив, для массированной подачи воздуха к дорогам эвакуации людей.

В зависимости от исходного положения различают клапаны:

  • Нормально открытые,
  • Нормально закрытые,
  • Двойного действия.

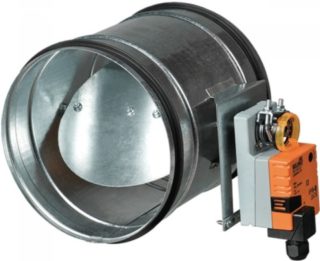

На фото - нормально открытый пожарный клапан.

Для срабатывания клапана смогут употребляться:

  1. возвратной пружины и Комбинации соленоида. Соленоид может открывать клапан, закрывать его, удерживать в открытом и закрытом положении, противодействуя возвратной пружине, нести ответственность за срабатывание замка, отпускающего заслонку.
  2. Плавкий замок в наборе с пружиной. Клапана с таковой схемой работы недороги, но способны только на однократное срабатывание.
  3. Сервопривод с редуктором и мотором.

Помимо этого, вместо косых шиберов активно применяются дросселирующие заслонки с ручным либо электромеханическим приводом.

Дросселирующая заслонка.

к меню ↑

6 Частые ошибки и проблемы при установке

Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:

  1. Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
  2. Угарному газу некуда выходить, отверстия нет.
  3. Поверхность недостаточно гладкая.
  4. Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
  5. Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
  6. На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.

к меню ↑

7 Практические рекомендации по выбору и монтажу: на что обратить внимание

Традиционно шибер ставят на выходе воздуховода перед вентилятором. Если вентиляционная сеть разветвленная, то есть смысл поставить отдельную заслонку на каждую ветвь ответвления. Их закрытие увеличит сопротивление воздуха и повысит эффективность работы вентиляции.
Для плотного прилегания запорной арматуры к канальному воздуховоду на соединительные стыки наносят герметизирующие и уплотнительные составы: силиконовый герметик, термоусадочную ленту, битумно-полимерную мастику. Но при установке шиберных задвижек на трубы вентиляционных систем достичь полной герметичности узла невозможно.
Поскольку шиберная заслонка в закрытом состоянии не обеспечивает полной герметичности вентсистемы, то такие модели не используют в аварийных вентиляционных системах, предназначенных для противопожарной безопасности.
Если деталь монтируется на воздуховодное оборудование с помощью фланцевого элемента, то он крепится как минимум 4 болтами. При вертикальной ориентации болты располагают с одной стороны. Если заслонка ставится в горизонтальном положении, то болтовые головки находятся сверху.
В зависимости от условий эксплуатации подбирают изделия из определенного материала. Для стандартной бытовой или промышленной вентиляции подойдут задвижки из оцинкованной стали.
Для помещений с повышенной влажностью используют вариант из нержавеющей стали. Шиберы из нержавеющей стали дороже, но долговечнее.
От правильного монтажа отдельных элементов зависит корректность работы системы вентиляции в целом. Знание принципов работы и конструктивных особенностей шиберов позволит домовладельцам корректно подобрать задвижку, использовать возможности воздуховодных каналов более эффективно.

Источники


  • https://AeroClima.ru/ventilyaciya/shiber/
  • https://StrojDvor.ru/ventilyaciya/izgotovlenie-shibera-dlya-vozduxovoda-svoimi-rukami/
  • https://odstroy.ru/siber-dla-ventilacii-opisanie-klassifikacia-konstrukcia-montaz/
  • http://www.ventland.ru/articles/shiber-dlya-ventilyatsii.html
  • https://stroy-podskazka.ru/ventilyaciya/shiber/
  • https://zavod-vozduhovod.ru/shibernye-zaslonki/
  • https://dvor-decor.ru/ventilyacziya/shiber-dlya-ventilyaczii-ustrojstvo-czeli
  • https://VentilyaciyaDom.ru/elementy-ventilyatsii/ventilyatsionnye-zadvizhki-raznovidnosti-i-primenenie.html
  • https://okno-pro.ru/pech/shiber-ventilyacionnyj.html
  • https://rsk-kontur.ru/shibery-v-obechayke-chto-eto-takoe/
  • https://par-torg.com/siber-dla-dymohoda-zacem-on-nuzen-i-kak-ego-sdelat-svoimi-rukami/
  • https://delta-instrument.ru/pechi-i-obogrevateli/shiber-dlya-ventilyacii.html
  • https://venteler.ru/shibernaya-zaslonka-dlya-ventilyatsii-chto-eto-takoye/
  • https://spasipiter.ru/aircondition/zadvijka-povorotnaya-ustroystvo-i-princip-raboty
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
