1 Что это такое и для чего он нужен?

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе.  Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Функции заслонки:

  • Регулирование тяги и сохранение тепла в помещении.

Дымоход перекрывается после использования, во избежание вытягивания теплого воздуха из помещения в трубу. С помощью заслонки можно уменьшать или увеличивать рабочее сечение дымоотвода.

  • Экономия расхода топлива.

Задвижкой можно регулировать интенсивность притока кислорода к пламени, а соответственно увеличивать или уменьшать КПД обогревателя.

Это утверждение справедливо только для печей и котлов без поддувал и устройств принудительной подачи воздуха.

к меню ↑

1.1 Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

размеры

Важно! Не следует думать, что заслонка полностью герметизирует трубу в положении «закрыто». Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Очень важно! Закрывать дымоход шибером можно только после того, как дрова полностью сгорели и пламя погасло. Если преждевременно закрыть заслонку, то это может привести к опасной ситуации из-за выделения большого количества угарного газа в помещение. Если шибер закрыть поздно, то эффективность топки печи будет снижен, т.к. большая часть тепла уйдет через дымоход наружу.

к меню ↑

1.2 Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

виды шиберов

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками
Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

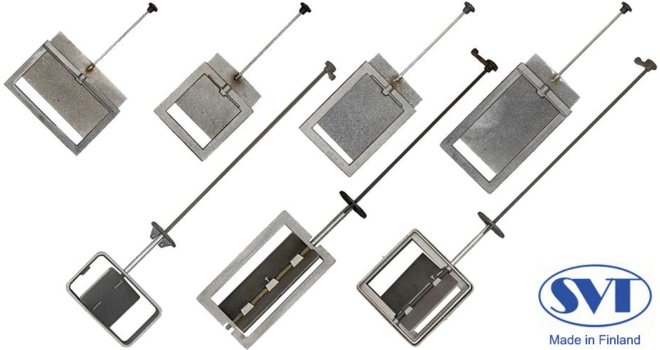

Модельный ряд чугунных шиберов
Модельный ряд чугунных шиберов

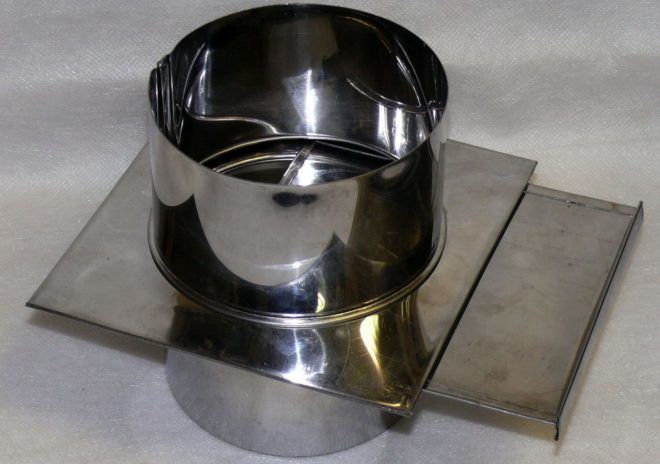

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Стальной шибер

к меню ↑

1.3 Метод работы задвижки

Работа шибера основана на его перемещении вверх/вниз по принципу ножа. В движение задвижка приводится механически либо вручную. При ручном управлении движение рабочего органа осуществляется поворотом рукоятки, при котором шпиндель передает движение на затвор, поднимая его вверх.


При механическом – движение передается от привода. В закрытом положении диск затвора опущен вниз, перекрывая движение потока.

Сфера использования шиберных задвижек

Шиберная арматурная конструкция устанавливается в загрязненных потоках где не требуется высокая герметичность устройства. Как вариант устройство используется для уменьшения и регулирования мощности потока.

Плюсы и минусы

К несомненным плюсам относится исключение вероятности застойных явлений. К недостаткам можно отнести неполную герметизацию потока и относительно большую рабочую высоту, особенно за счет выдвижного шпинделя.


Если же особых требований нет, конструкция вполне приемлема и отлично используется в сельском хозяйстве, трубопроводах и сточных сетях. Также к преимуществам относят простоту устройства задвижки и удобство использования, исключающие поломки в процессе эксплуатации при попадании в поток различного мусора.

Шиберная задвижка с успехом применяется для жидких и сыпучих потоков. Изготавливают изделие в широком спектре диаметров.

Уплотнительные поверхности конструкции выпускаются в следующих вариантах: без колец, укомплектованные латунными, фторопластовыми кольцами, с наплавками из устойчивой к коррозии стали. При использовании резины в клиновых конструкциях, ею покрывают клин, в шланговых — изготавливают пережимной шланг.

Корпуса литых задвижек трубопроводной арматуры выполняются из чугуна, металла и алюминиевого сплава. Титановые и металлические изделия сваривают из штампованных заготовок.

Видео: Принцип работы шиберной задвижки

к меню ↑

1.4 Принцип работы шиберного механизма

Механизм включает:

  • корпус,
  • шибер,
  • стойку,
  • уплотнительные элементы,
  • сальниковый уплотнительный узел.

Усилие, посредством которого регулируется движение шибера передается посредством штока.

Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.

Корпус

Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:

  • дизтоплива,
  • моторного масла,
  • бензина,
  • индустриального масла.

Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ

Нож

Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные


параллельные элементы. Ножевой элемент имеет проходное отверстие, полученное сверлением. Диаметр отверстия должен равняться диаметру патрубка, к которому крепится шибер.

Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:

  • на ножевые
  • и гильотинные.

Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.

Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.

Уплотнители

Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.

  1. В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
  2. При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
  3. В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.

Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства крепятся к трубопроводам посредством:

  • фланцевого,
  • межфланцевого,
  • приварочного соединения.

Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.

к меню ↑

1.5 Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

  • Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
  • Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
  • Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
  • Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
  • Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
  • Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
  • Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
  • Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
  • Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

к меню ↑

1.6 Недостатки

Шиберная заслонка и ее недостатки:

  • В некоторых системах каминов она является единственным регулятором горения. Это плохо.
  • При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
  • Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
  • С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.

к меню ↑

1.7 Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

к меню ↑

1.8 Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются.

Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.

Таким образом, задвижка состоит из двух основных частей:

  • рамы, которая закреплена в дымоотводном канале и является неподвижной;
  • пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Требования к установке заслонки
Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности

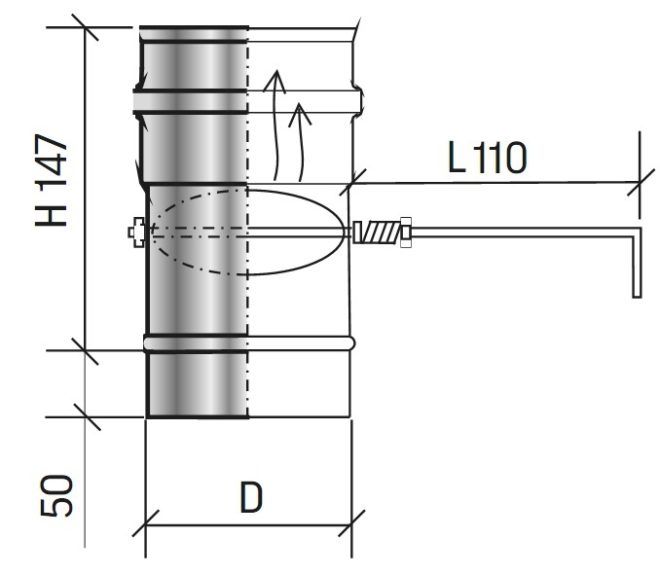

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.

Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

Поворотный шибер
Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

к меню ↑

1.9 Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер
Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали
Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

к меню ↑

1.10 Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками
Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно

к меню ↑

2 Как установить заслонку для дымохода


Шибер устанавливается одновременно с . Его можно разместить несколькими способами, но наиболее распространенным является монтаж заслонки на первом метре дымоотвода. Такое размещение вполне оправдано, так как в данном случае задвижкой удобно управлять. Рассмотрим данный способ монтажа подробнее.

После укладки первого ряда кирпичного дымохода можно приступать к установке шибера. Начать нужно с вырезания фрагмента задвижки. В одном из кирпичей проделайте сквозное отверстие для ручки и выкладывайте второй ряд с учетом толщины слоя песчано-цементной смеси, на которую будет ставиться шибер. Следите за тем, чтобы он максимально плотно прилегал к первому. Исключите образование щелей

Последующие ряды укладывайте на цементно-песчаный раствор, обращая внимание на то, чтобы исключить риск образования щелей.

Совет! В том случае, если вы не уверены в своих силах и не знаете, сможете ли выполнить установку шибера самостоятельно, доверьте это дело профессионалам.

к меню ↑

2.1 Монтаж своими руками

Существует три способа установки:

  1. Установление шибера происходит в самой каминной топке. Шибер устанавливается на расстоянии одного метра от отопительного устройства, что позволяет с легкостью управлять шиберной задвижкой.
  2. Второй способ установки шиберной заслонки – объединение с другими деталями отопительной конструкции без дополнительного использования крепежа. Также данный вариант установки носит название «труба в трубу».
  3. Третий способ установки шиберной заслонки – это его установка в вентиляционных трубах. В данном случае шиберная задвижка применяется для того, чтобы двигатель вентилятора не перегрелся во время его включения.

Обратите внимание: процедуру монтажа нужно проводить в закрытом виде шиберной установки, а не в открытом, чтобы избежать лишнего давления на двигатель.

Эти основные три способа установки шиберной заслонки применяются постоянно при строительстве дымоходов или вентиляции.

Существуют различные модели печей и каминов, где отопление проходит по-разному. Поэтому для каждой модели требуется свой вид шибера.

К примеру, для печи с газовым отоплением требуется классическая дроссельная заслонка (поворотный шибер) или иногда автоматический поворотный шибер, так как она полностью перекрывает дымоход, благодаря этому пламя не выйдет наружу.

Но поворотные шиберы не рекомендуется устанавливать при , потому что она будет пропускать пар в закрытом виде, а в открытом виде поворотный шибер очень тяжело очистить.

В большинстве случаев шиберная заслонка продается вместе с дымоходом в полном комплекте. Но бывают дымоходы и без него, поэтому шибер можно сделать самостоятельно, покупая его составляющие в различных строительных магазинах.

Примите к сведению: перед покупкой важно определить необходимые размеры. Покупать шиберные задвижки лучше всего из стального материала

Основная часть шиберной установки является обечайка. Шибер состоит из нескольких обечаек.

к меню ↑

2.2 Тонкости установки

При раструбной установке «труба в трубу» заслонка монтируется в торцы воздуховода и не требует использования крепёжных элементов. Стыковочные швы при этом тщательно промазываются силиконовым герметиком. Если предполагается отведение горячего или насыщенного влагой воздуха, следует использовать жаропрочные и водостойкие составы. Пользоваться вентиляцией разрешается лишь после полного затвердевания материала. Помимо герметика, хорошие результаты даёт использование бутило — каучуковой ленты, способной переносить температуры в 100 и более градусов. Чуть меньшей жаропрочной способностью обладает термоусадочный манжет, содержащий термоплавкий клеевый слой. Такой уплотнитель способен работать при повышенной влажности и температуре до 80 градусов.


Фланцевый способ применяется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3.05.0185.

  • Главным условием установки является использование крепёжных деталей. Они изготавливаются из материалов высокой прочности и способны противостоять агрессивным воздействиям внешней среды.
  • Фиксация фланцев должна производиться при помощи четырёх и более болтов, причём все они должны быть расположены по одну сторону установленного фланца.
  • При расположении устройства в горизонтальных плоскостях, головки болтов крепления должны быть сверху.


  • После установки необходимо проверить ход заслонки. Шибер должен свободно открываться и закрываться, не болтаясь при этом и не застревая.
  • Фланцевое соединение требует проведение обязательных мероприятий по герметизации, для которых можно использовать пористый поролон или термоусадочную мастику из битума и полимеров.
  • При установке моделей с электроприводом необходимо позаботиться о наличии источника питания напряжением 220 вольт рядом с заслонкой.


Благодаря простоте конструкции и лёгкости установки, выдвижные изделия могут быть сконструированы самостоятельно. Однако использование самодельных моделей допустимо лишь при установке их в вентсистемы. При планировании установки шиберных заслонок в систему дымоотвода дровяной печи или камина, настоятельно рекомендуется использовать модели заводского исполнения. Это обусловлено требованиями техники пожарной безопасности, неукоснительность исполнения которых строго обязательна.

Шиберная задвижка является важным звеном вентиляционной системы. С её помощью производится регулировка интенсивности воздушных потоков, входящих в помещение, не допускается проникновение холодного воздуха в зимнее время.

к меню ↑

3 Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

к меню ↑

3.1 Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

  • Болгарка,
  • Абразивные круги- отрезной и шлифовальный,
  • Дрель,
  • Метчик и масло для смазки резьбы,
  • Молоток,
  • Плоскогубцы,
  • Тиски,
  • Сварка и электроды,
  • Керн,
  • Рулетка,
  • Циркуль,
  • Маркер.

И материалы:

  • Лист нержавейки (предпочтительнее отечественная марка 1218н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм,

  • Нержавеющая трубка 6мм,
  • Болты 8мм -2 шт,
  • Металлический прут для рамки.

к меню ↑

3.2 Чертеж и схемы

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

к меню ↑

3.3 Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

  • Измеряем рулеткой размеры внутреннего сечения канала,
  • Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки,
  • Не забудьте в готовой задвижке сделать проем для выпуска газа,
  • Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Что такое шибер, зачем он нужен и как выбрать и установить правильную заслонку для дымохода?

к меню ↑

3.4 Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой, например, в бане или в летней кухне, можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

к меню ↑

3.5 Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

  1. Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
  2. Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
  3. В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
  4. Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

к меню ↑

3.6 Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

  1. Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
  2. Вырезаем деталь согласно замерам и примеряем ее к трубе.
  3. Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
  4. Отрезаем все лишнее.
  5. Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
  6. Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

к меню ↑

3.7 Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

к меню ↑

3.8 Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

к меню ↑

3.9 Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Последние модели котлов выполняются с встроенными автоматическими дефлекторами. Все остальные теплоагрегаты требуют обязательной установки шибера.

к меню ↑

4 Конструкция печной задвижки и установка ее в трубу

Установка задвижки в кирпичной печи

Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.

С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

к меню ↑

4.1 Конструкция печной задвижки

Печная задвижка представляет собой конструкцию, состоящую из трех частей:

  • Чугунного корпуса — рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
  • Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
  • Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.

Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.

к меню ↑

4.2 Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13×13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

к меню ↑

4.3 Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

  • Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
  • Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
  • Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

к меню ↑

4.4 Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-700C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

  • Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
  • При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
  • Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

к меню ↑

4.5 Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

к меню ↑

5 Ход работ по установке печной задвижки в кирпичный дымоход.

  1. Примеряем задвижку “на земле”.
  2. Выпиливаем в кирпиче углубления для более точной посадки рамки задвижки.
  3. Монтируем кирпич с выпилами на дымоход.
  4. Устанавливаем задвижку.
  5. Вымеряем кирпичи ряда над задвижкой. Выпиливаем в кирпиче углубления для более точной посадки и прижимания рамки задвижки.
  6. Монтируем кирпичи с выпилами на дымоход зажимая им рамку задвижки.

к меню ↑

5.1 1.Примеряем задвижку.

Стандартные задвижки рассчитаны на кирпич 250*120 и размер шва в 10 мм.

По факту, часто и кирпич меньше, и швы более тонкие.

Поэтому, лучше перестраховаться, всё примерить заранее.

  • Монтаж задвижки дымохода.
  • Монтаж задвижки дымохода.

к меню ↑

5.2 2. Подготавливаем ряд кирпича на котором будет лежать задвижка.

В моём случае рамка упёрлась нижними рёбрами и не садилась в канал.

Киркой я сбил мешающие рёбра на внутренней поверхности, после этого задвижка встала на своё место.

к меню ↑

5.3 3. Монтируем подготовленный ряд кирпича на дымоход.

Это обычная кладка ничем не отличающаяся от кладки корпуса печи и дымохода.

Кирпичи кладём на печную кладочную смесь.

к меню ↑

5.4 4. Устанавливаем шибер на дымоход.

Желательно поставить под рамку задвижки тонкий слой каолинового или базальтового картона.

Из за высокого температурного расширения металла, между рамкой и кирпичом всегда будет образовываться небольшая щель.

Тонкая прокладка из негорючего утеплителя сможет устранить этот маленький недостаток.

Утеплитель предотвратит пропускание угарных газов между рамкой и кирпичом.

к меню ↑

5.5 5. Вымеряем и выпиливаем кирпичи которые поставим над задвижкой.

Шибер для кирпичного дымохода. Верхний ряд кирпича.
Кирпичи прижимающие рамку задвижки сверху.

Это самая сложная операция во всём процессе монтажа печной задвижки.

От того насколько точно вы сможете вымерять и выпилить углубления под рамку задвижки зависит и красота и надёжность этого узла.

Я вымеряю и выпиливаю каждый кирпич отдельно, но возможно сделать все разом.

Здесь важно ровно выпилить щель для хода языка задвижки.

Этот выпил будет видно на внешней части дымохода, поэтому стоит отнестись к нему с особым вниманием.

к меню ↑

5.6 6. Монтируем кирпичи с выпилами прижимая рамку задвижки.

Шибер для кирпичного дымохода.

При монтаже сверху языка я ставлю картон.

Это нужно для того чтобы на язык не попадала кладочная смесь.

После монтажа и затвердения смеси на дымоходе картон убирается и язык свободно ходит.

к меню ↑

6 Срок службы и цены

Срок службы дымоходной задвижки во многом зависит от материала изготовления и толщины пластины. Нержавеющая сталь толщиной 2-3мм служит около 7-10 лет, чугунная 10-15.

к меню ↑

7 Частые ошибки и проблемы при установке

  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить,
  • Установка чугунной детали в металлический дымоход (чугун много весит),
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть,
  • Установка шибера с негладкой поверхностью,
  • Установка задвижки без отверстия для выпуска угарного газа,
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

к меню ↑

8 Особенности обслуживания шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Что такое шибер, зачем он нужен и как выбрать и установить правильную заслонку для дымохода?

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

к меню ↑

9 Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Источники


  • https://mastack.ru/utilities/heating/shiber-dlya-dymohoda-chto-eto-takoe-dlya-chego-nuzhen-vidy-zaslonok-kak-sdelat-i-ustanovit-zadvizhku-svoimi-rukami.html
  • https://www.tproekt.com/cto-takoe-siber-dla-dymohoda-i-kak-eto-ispolzuetsa/
  • https://par-torg.com/siber-dla-dymohoda-zacem-on-nuzen-i-kak-ego-sdelat-svoimi-rukami/
  • https://1-teplodom.ru/cto-takoe-siber-ili-zaslonka-dla-dymohoda-i-zacem-ona-nuzna/
  • https://TeploRes.ru/ustrojstva-i-pribory/chto-takoe-shiber-v-ventilyacii.html
  • https://InfoTruby.ru/svoimi-rukami/ustanovka-shibera
  • https://carmen62.ru/mesto-ustanovki-shibera-na-dymohode/
  • https://mastack.ru/utilities/heating/zaslonka-dlya-dymohoda-opredelenie-vidy-plyusy-i-minusy-sposoby-ustanovki.html
  • https://petropech.ru/shiber-dlya-kirpichnogo-dymohoda/
  • https://kachestvolife.club/otoplenie/shiber-dlya-dymohoda
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
