1 Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.  Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

к меню ↑

1.1 Что собой представляет?

Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.

к меню ↑

1.2 Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

  • доступная стоимость;
  • широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
  • высокая эффективность систем;
  • низкое энергопотребление;
  • простота эксплуатации;
  • наличие готовых комплектов с инструкцией для самостоятельного подключения;
  • длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.
Греющая система для ввода в трубу

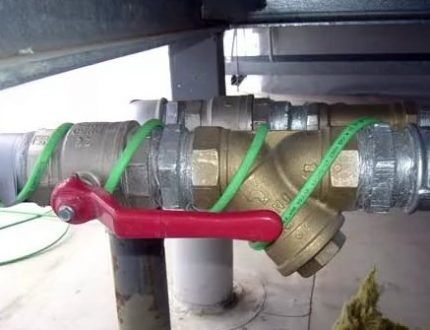

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Достоинства:

Отсутствие перегрева. Саморегулируемые термокабели можно перекрыть друг другом без любого риска перегреть их. Их пересечение друг с другом не наносит никакого вреда

Это имеет немаловажное значение для регулировочнозапорных механизмов, например, когда нужно обмотать задвижку на трубе. Также случается, что греющий кабель в системах антиобледенения закрывается грязью, листьями и прочим мусором

В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

Удобство нарезки. Такие кабели можно отрезать из общей бухты по не обходимой длине сразу на месте «в поле». Это дает дополнительную гибкость, когда планы не соответствуют ситуации «реальной жизни» на месте. Подобные соединения можно делить на куски необходимой протяженности с предельной длиной до 0,7 — 0,15 км (в зависимости от типа самрега). В отличие от них, резистивные кабели обладают четко установленной длиной;

Саморегулировка. В процессе эксплуатации не требуется устанавливать сложные многоканальные терморегуляторы, т.к. кабель резко снижает мощность после достижения определенной пороговой температуры. Этот режим идеален для антиобледенительных систем, где зачастую очень сложно по всей длине сечения поддерживать нужную температуру. Самрег же сам находит подходящую температуру под каждую зону;

Экономия электричества. За счет точечного выделения тепла там, где это требуется и минимального тепловыделения в местах, не требующих обогрева, саморегулирующий кабель гораздо экономнее резистивного. В системах антиобледенения резистивный кабель подключается как правило к одному термодатчику и выделяет тепло там, где находится датчик и требуется обогрев, так и в местах, где это не нужно.

Недостатки:

Пусковая мощность. При установке надо иметь в виду, что начальное напряжение может быть больше рабочего номинального напряжения максимум вдвое, а питающая сеть должна с этим справиться. Аналогичная ситуация складывается и с подбором регулирующей аппаратуры подходящей мощности;

  • Ограниченное тепловыделение. Повысить температуру в комнате посредством этого соединения за короткий срок невозможно. При нагреве комнаты, мощность кабеля падает, и он перестает так же интенсивно нагревать окружающее помещение;
  • Сравнительно высокая стоимость. Цена в расчете на 1 метр погонный саморегулирующегося кабеля в 2-3 раза выше чем у кабеля постоянной мощности. Это может сразу отпугнуть потребителя, не разобравшегося в вопросе. Если же посчитать экономию электроэнергии и остальные плюсы, то такое превышение цены вполне оправданно;
  • Относительно небольшая длина одного участка. В зависимости от типа кабеля, максимальный отрезок саморегулирующегося кабеля не может превышать 65-120 метров. У резистивов длина в разы выше. Это накладывает задачи по установке дополнительных точек запитки;
  • Ограниченный срок службы. Такой кабель в среднем служит около 10-15 лет. Далее его матрица начинает деградировать и существенно снижать мощность вплоть до 0.

к меню ↑

1.3 Где используют системы нагрева?

Сфера применения нагревательных кабелей для труб (и не только) достаточно велика. Их монтируют в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов.

Некоторые виды кабеля специально предназначены для оборудования систем «теплый пол». Их укладывают под керамической плиткой, доской, ламинатом, ковролином, а иногда заливают бетонной стяжкой.

Последний вариант наименее эффективный, так как стяжка «крадет» тепло, и через финишное покрытие проходит только его часть.
Самрег для обогрева пола

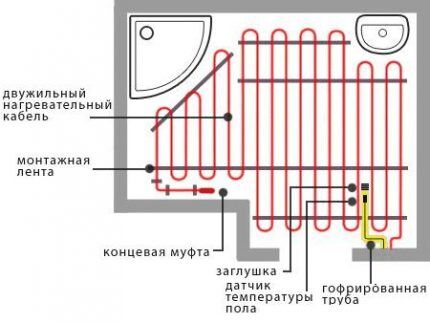

Схема расположения нагревательного кабеля в санузле по системе «теплый пол». Провод располагают «змейкой» по всей площади комнаты так, чтобы два конца оказались в противоположных углах

Подогрев кабелей распространен в системах водопровода и канализации. Коммуникации, заглубленные в грунт или проходящие над землей, в северных регионах России подвергаются риску полного замерзания на протяжении полугода – с октября по апрель.

Если трубопровод проложен выше уровня промерзания грунта и недостаточно утеплен, то быстро потеряет свою работоспособность. Поэтому, рекомендуем побольше узнать о видах греющего кабеля для обогрева водопровода.
Способы монтажа саморегулирующегося кабеля
Заменить теплоизоляционный «кокон» поможет греющий кабель, зафиксированный на трубе. Существуют разные способы монтажа, наиболее распространенные – линейный и спиральный. Второй охватывает большую площадь трубы

Если трубы уже зарыты в траншеях и демонтаж невозможен или нежелателен, применяется монтаж кабеля внутрь водопроводной (канализационной) трубы через врезанный в наиболее удобном месте тройник.

Следующее применение саморегулирующего кабеля – системы обогрева кровель и водостоков.
Кровельный обогрев кабелем
Провода закрепляют особым образом на краях крыши, в лотках и желобах, в водосточных трубах. Они предупреждают образование наледи, которая разрушает водосточные системы

Под воздействием высокой температуры снег и лед постепенно превращаются в воду, которая по лоткам и трубам стекает вниз. Крыши становятся безопасными для людей и находящегося во дворе транспорта.

Практичное использование нагревательных кабелей для тех, кто не любит запотевших стекол и зеркал – крепление самрега с обратной стороны зеркала, после чего конденсат больше не будет беспокоить.

На производстве и во время строительных работ нагрев часто необходим в качестве помощи для «созревания» бетонных растворов.
Чтобы характеристики готового материала отвечали нормам, необходимо создать особый температурный режим. С этой целью в в месте, куда будет залит раствор, равномерно размещают саморегулирующиеся кабели, а для их фиксации используют арматуру. После застывания они остаются внутри конструкции

Похожая ситуация с жидкостями, для поддержания определенной температуры которых также применяют самреги. Вместо нагревания резервуара с технической жидкостью традиционным способом в нее опускают кабель, в результате характеристики химических или пищевых растворов какое-то время не меняются.

Системы нагрева не обошли и сельскохозяйственную отрасль. Кабель помещают прямо в грунт, под верхний питательный слой, чем предохраняют корни культур от промерзания.

к меню ↑

1.4 Сферы применения

Саморегулирующийся нагреватель применяется как в быту, так и в промышленной сфере. Его предназначение — обогрев бытовых и промышленных водопроводов, находящихся как над поверхностью земли, так и под ней.

В нефтегазовой промышленности изделие используется, чтобы поддерживать температуру технологического процесса.

Рассмотрим более подробно самые распространённые сферы применения саморегулирующегося греющего проводника в быту.

Тёплые полы

Самрег используют для обустройства тёплого электрического пола. При монтаже такого пола во всей квартире, в ванной или санузле, поверхность будет прогреваться меньше. Это связано с тем, что в других помещениях обычно существуют ещё источники тепла, да и пол в ванной из плитки, а это холодный материал.

Если применять резистивный греющий кабель, то без установки дополнительного оборудования — терморегулятора и датчика, добиться нужного баланса не получится.

Выход — саморег, при его установке отсутствует надобность в дополнительных приборах. Принцип работы в том, что матрица будет сама регулировать равномерность нагрева пола.

Фото — Кабельный тёплый пол

Водопровод

Для избегания промерзания воды в трубах зимой, саморегулирующим проводником обматывается вентиль водопровода. Вентиль имеет сложную форму, поэтому провод не соприкасается с каждой частью металла.

При установке резистивного греющего кабеля, он будет нагревать ещё воздух. Но если установить саморегулирующийся провод, то проводник будет греться только в тех местах, где соприкасается с металлом. Ведь его принцип работы заключается в эффективности теплоотдачи.

Канализация

Канализация замерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, при неисправностях узла спуска, вода движется медленно, может замёрзнуть по пути. Ледяные слои будут наслаиваться друг на друга, в конце концов, займут всё пространство.

Самый простой вариант обогрева канализации частного дома — установка саморегулирующего греющего провода, это предотвратит замерзание жидкости в трубах.

Фото — Обогрев канализации кабелем

Обогрев кровли

Зимой кровля подвергается обледенению, а определить какой участок будет подвержен образованию сосулек сложно. Использование нагревателя с полупроводниковой матрицей позволит обогревать те места крыши, на которых больше льда и воды.

Выбирать нужно вид не подверженный ультрафиолетовым лучам, переносящий высокую температуру, так как летом кровля сильно нагревается.

Обогрев теплиц

Схема отопления теплиц греющем кабелем схожа с  тёплым полом. Это практически тот же нагревательный пол, только уложенный под другое покрытие.

Саморегулирующийся кабель фиксируется к защитной сетке, которая расположена на песчаной подушке. Провод засыпается ещё одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.

Если систему обогрева невозможно смонтировать под грунтом, то саморегулирующий нагреватель размещается на стенах теплицы.

Саморегулирующийся греющий кабель - принцип работы, применение и монтаж

к меню ↑

1.5 Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

  • резистивный провод;
  • саморегулирующий кабель .
    строение кабеля

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.
кабель

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
структура кабеля

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.

к меню ↑

1.6 Конструктивные отличия саморегулирующихся систем

Самреги (сокращенно) не нужно путать с резистивными аналогами – первыми модификациями греющих кабелей.

Если кратко, то недостатки резистивного вида, вследствие которых его применяют все реже, следующие:

  • определенная длина, невозможность наращения или укорачивания;
  • постоянное сопротивление по всей длине, что делает невозможной регулировку температуры на отдельных участках;
  • подключение с обоих концов, вызывающее сложности при монтаже;
  • риск перегрева в местах пересечения;
  • отсутствие ремонта как такового, менять приходится всю систему целиком.

Положительная черта резистивного вида – невысокая стоимость, поэтому его применяют там, где нуждаются в обогреве небольшие защищенные участки.
Схема резистивного одножильного кабеля
Схема резистивного одножильного кабеля содержит четыре основных элемента: медную жилу, которая сочетает функции нагревания и передачи тепла, внутреннюю и внешнюю защиту, армирующую оплетку

В конструкции саморегулирующего греющего кабеля есть принципиальные отличия:

  • Две жилы из меди с высокой степенью сопротивления. Чем больше сопротивление – тем выше возможности регулировки температуры.
  • Полупроводниковая матрица. Это значимый элемент кабеля, который и делает его саморегулирующимся. Матрица чутко реагирует на окружающую температуру. Как только температура падает, поднимается сопротивление материала, и он начинает выделять больше тепла.
  • Внутренняя изоляция. Качественный материал отличается равномерной структурой и максимальной теплопроводностью.
  • Экранирующая оплетка. Чаще всего она представляет собой медную сетку или экран из алюминия. Для защиты кабеля питание обязательно подключается посредством УЗО.
  • Наружная изоляция. Ее функция – защита всех элементов кабеля. От характеристик внешней изоляции зависит срок службы изделия.

Способность самрега изменять собственное сопротивление (следовательно, и мощность) от колебаний температуры освобождает от покупки дополнительного оборудования – различного рода термостатов с датчиками.
Схема саморегулирующего кабеля
Схема самрега. Главный отличительный элемент – полупроводниковая матрица, расположенная между двумя медным жилами. Именно она регулирует уровень теплоотделения

Кабель можно нарезать, а длину готового изделия при необходимости укорачивать или наращивать.
Трубы с саморегулирующимся нагревательным кабелем
Если две ветки кабеля случайно пересекутся, перегрева или выхода из строя системы не произойдет. В любой момент можно отрезать или заменить какой-то фрагмент без ущерба для всей обогревательной конструкции

Но главное преимущество самрега – в его «избирательности». Матрица самостоятельно определяет холодные участки и доводит их температуру до оптимального значения.

На достаточно обогретых участках она просто поддерживает нужные параметры (обычно + 3-5 ºС). Это очень удобно, когда необходимо защитить от промерзания кабель, на всем протяжении имеющий различные условия обогрева (например, проходит и через отапливаемое помещение, и через холодный грунт).

По окончании холодного сезона отпадает необходимость обогрева труб, грунта или кровли, поэтому кабель отключают от электропитания. Когда существует вероятность сильных ночных заморозков, можно воспользоваться термостатом, автоматически подключающим систему.

Основные преимущества самрега

  • Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
  • эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
  • экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
  • удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
  • возможность эксплуатации без терморегуляторов и систем автоматики.

Эффект саморегуляции

В зависимости от максимальной рабочей температуры, самрег может быть

  • Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
  • Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
  • Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
  • Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используетсянизкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

Узнать подробнееВзрывозащищенный саморегулирующийся кабель

  • Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
  • Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

Форма поставки саморегулирующегося кабеля

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

к меню ↑

1.7 Технические параметры

Нагревательный проводник имеет надежную и простую конструкцию, устойчивый к перепадам напряжения греющий элемент, высокую мощность проводимости электрической энергии, безопасную структуру и отсутствие необходимости обслуживания. Обладает относительно высокой стоимостью метража и неудобной упаковкой. Это одни из недостатков проводников.

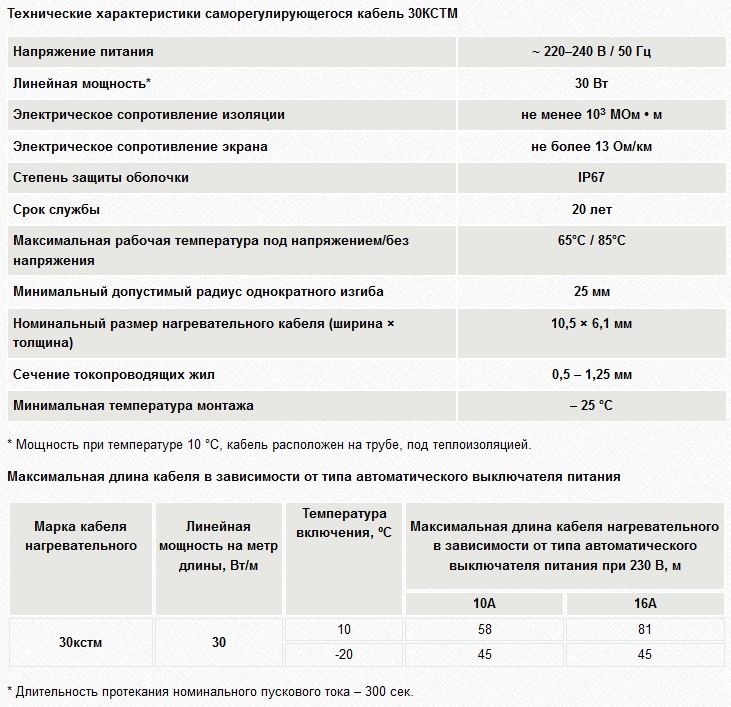

Он оснащен соответствующей маркировкой. D — проводник, маркирующий низкотемпературный вариант, Z — среднетемпературный, Q — максимально нагреваемый, а F — антикоррозийный обрабатывающий. Создается из огнеупорного полиэтилена и фторэтилена. Имеет в себе медную проволоку, отличающуюся пластичностью и гибкостью, а также максимально рабочую температуру от 65 до 140 градусов.



к меню ↑

1.8 Структура

Кабель состоит из металлического проводника, изоляции и полимерной матрицы. Проводник подводит электроэнергию, а матрица адаптируется под изменяющиеся условия. Последняя отвечает за тот факт, чтобы проводник саморегулировался.

Стоит указать, что греющий кабель с саморегуляцией обладает высокой механической прочностью, устойчивостью к влаге и экономичностью при электропотреблении. Он нуждается в том, чтобы была прочная многослойная изоляция. Также он спокойно может работать в воде. Главное — сделать качественную изоляцию специальной термоусадочной пленкой. Экономичность заключается благодаря саморегулирующемуся свойству кабеля, а прочность — благодаря многослойности. Она обеспечивается с помощью двух медных проводников, умного полимера и изолирующего полиолефинового или фторполимерного слоя. Предпоследний слой — медная защитная оплетка, а последний — полиолефиновый слой. Благодаря такому составу, кабель прочный и выносливый.

Обратите внимание! Из-за такого изделия получается надежное приспособление, исправно служащее в течение многих лет при любых обстоятельствах и условиях


Конструктивные кабельные особенности

к меню ↑

1.9 Принцип действия

Принцип действия такого изделия немного напоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на основе свойства проводника электротока: когда он нагревается, то увеличивается сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.

Принцип работы полимерной матрицы в этом случае заключается в следующем: когда уменьшается температура на любом участке матрицы, то проводимость тока увеличивается, и как результат нагревательный элемент нагревается больше. Благодаря этому температуру можно регулировать без применения различных терморегуляторов. Таким образом достигается терморегуляция.

Как регулируется температура

Например, принцип действия на определенном участке проводки, который располагается в холодном месте состоит в следующем: он обладает меньшим сопротивлением, но через матрицу здесь протекает значительный ток, что существенно нагревает устройство. Там, где участок трубы теплый, сопротивление будет большим, а значит протекающий ток меньше. Поэтому, когда в замерзающую водопроводную трубу подключается саморегулирующий нагревательный проводник, он начинает работать на полную силу, и когда труба начнет прогреваться, мощность устройства будет увеличиваться. О том, как сделать обогрев водопроводных труб кабелем, мы рассказывали в соответствующей статье.

Принцип работы такого изделия дает возможность получить:

  • надежное приспособление, которое прослужит многие годы;
  • применение изделия при любых обстоятельствах и условиях.

На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Использование для устройства теплого пола

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Проводник нагревается только в местах соприкосновения с трубой

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Греется в местах промерзания кровли

к меню ↑

1.10 На какие характеристики обратить внимание?

Перед приобретением кабеля необходимо уточнить условия, в которых он будет использоваться. Важно правильно рассчитать мощность, установить длину, снять температурные показатели, определить способ монтажа – внутренний или наружный.

Характеристики, которые потребуются при выборе

Мощность. Параметры мощности/сопротивления и теплоотдачи взаимосвязаны. Также свойства кабеля зависят от сечения жилы. На него же следует ориентироваться и при выборе длины. Предположим, система из кабеля с сечением 1,1 мм² и мощностью 25 Вт не должна быть длиннее, чем 80 м.

Средняя мощность самрегов, которые можно найти в продаже, от 5 Вт/м до 25 Вт/м. Системы с минимальным значением подходят для внутреннего обогрева труб, уложенных в грунте. Для этих же труб, но с наружным обогревом, кабель должен быть чуть мощнее – 10 Вт/м. Самые суровые условия – над землей, поэтому для надземного размещения подойдет максимальная мощность – от 25 Вт/м.

Температура. Следует помнить, что не все виды труб одинаково хорошо переносят нагрев. Предположим, пластиковые изделия (особенно канализационные и для ХВС) не предназначены для сильного нагревания.
Низкотемпературный кабель
Для подогрева жидкости в водопроводных трубах из полипропилена рекомендуют использовать низкотемпературные системы, имеющие максимальную рабочую температуру + 65 ºС

На производстве встречаются кабели, разогревающиеся до + 190 ºС (при мощности до 90 Вт/м), однако в быту применения для них нет.

Наличие заземляющей оплетки. Этот защитный элемент одинаково важен и для системы, и для людей – он гарантирует безопасность монтажа. Чтобы оплетка функционировала, ее подключают через УЗО. Однако в продаже можно встретить варианты без заземления – в некоторых случаях их использование вполне объяснимо.

Материал внешней изоляции. В качестве внешнего изолирующего материала выступают различные виды полимеров. Одни из них более тонкие и эластичные, другие – жесткие на изгиб. Все виды без исключения защищают внутренние части кабеля от повреждений, агрессивных сред, влажности.
Таблица технических характеристик кабелей
Таблица технических характеристик различных видов кабелей. Кроме прочего, они различаются материалом внешней защитной оболочки: полиолефином и фторопластом

Наружная изоляция влияет на сферу использования кабеля. Защита из полиолефина (самый распространенный материал) подходит не для всех способов монтажа.

Например, для установки на крыше используют кабель с изоляцией из фторполимеров (с защитой от у/ф лучей), а для внутреннего монтажа – системы с фторопластовой изоляцией.

Экономичность и простота

При понижении внешней температуры саморегулирующий кабель сам регулирует свой тепловой выход, что позволяет экономить потребляемую электроэнергию и часто полностью отказаться от применения термостатов и датчиков температуры, подключая кабель непосредственно к электрической сети.
При том, что саморегулирующиеся кабели стоят дороже резистивных, применение самрегов часто экономически оправдано. Например, при отсутствии в желобе или водостоке льда и воды при использовании кабеля в качестве системы анти-обледенения, мощность потребления уменьшается вдвое.

Надежность, универсальность и простота монтажа

Для обычного резистивного кабеля весьма важна однородность среды по всей длине. При обогреве труб, водосливов и пр. обеспечить этот фактор, ввиду, в частности, засорения, накопления мусора и пр. невозможно, что приводит к локальным перегревам резистивного кабеля и может быть причиной выхода из строя системы обогрева. Саморегулирующийся кабель сам уменьшит температуру в той области, где теплоотвод меньше, сохранив температуру в остальных местах неизменной. Саморегулирующиеся кабели имеют значительно более высокую стойкость к перепадам напряжения и в отличии от резистивных кабелей, не сгорают при его повышении длительное время. Также такие кабели обладают более высокими прочностными характеристиками при усилии на разрыв.
Способность кабеля к саморегулированию позволяет осуществлять его перехлест – это весьма актуально, например, при обогреве трубной запорно-регулировочной аппаратуры.В отличии от резистивных кабелей, длина которых дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать, саморегулирующиеся кабели могут нарезаться кусками необходимой длины. Отметим, что максимальная длина кабелей ограничена – обычно она составляет 100-150 м.

Саморегулирующий греющий кабель – это разновидность нагревательных проводников, которые способны изменять свое выделение тепла самостоятельно в зависимости от температуры, которая окружает устройство. Это считается его главной особенностью. Данное изделие начнет греться сильнее, если температура будет ниже. В этой статье мы рассмотрим устройство, принцип работы и область применения саморегулирующегося нагревательного кабеля.

Как устроен саморегулирующий проводник? Конструкция состоит из определенных частей, а именно:

  • Две медные жилы. Они обеспечивают по всей длине провода напряжение.
  • Нагревательная проводящая матрица. Это основное устройство в конструкции. Применение такой матрицы позволяет регулировать и нагревать сам элемент. Каждая ее деталь подключается между двумя проводами параллельно, таким образом, подключаясь в электрическую цепь.
  • Слой изоляции. Для большей степени термозащиты электрическая конструкция обернута в несколько слоев изоляции.
  • Защитная экранирующая оплетка. Она выполнена из металла и ее применение необходимо для защиты от различных механических и электромагнитных воздействий. На эту оплетку подводится и заземление.
  • Внешняя оболочка. Такое защитное покрытие обеспечивает защиту конструкции от повреждений механического рода.
  • Благодаря такой простой конструкции саморегулирующий греющий кабель становится устойчивым к различным повреждениям и способен обеспечить высокий и длительный срок эксплуатации.

    к меню ↑

    1.11 Производители

    На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

    Ensto для прокладки внутри трубы

    Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

    к меню ↑

    1.12 Греющий кабель своими руками: инструкция по изготовлению

    Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

    1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
    2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
    3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
    4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

    Изготовление из полевого телефонного провода

    При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.

    к меню ↑

    2 На что смотреть при выборе кабеля?

    Перед покупкой следует сразу же определиться, кто будет выполнять монтажные работы. Если в планах самостоятельная установка, то лучше остановиться на более простом варианте. Рассмотрим подробнее, какие критерии важны при выборе.

    к меню ↑

    2.1 Критерий #1 — назначение трубопровода

    Если требуется обогреть трубу, поставляющую в дом питьевую воду, то следует покупать кабель в пищевой оболочке. Все производители и магазины обязательно указывают эту характеристику в сопроводительных документах. Требования к оболочке кабеля для систем, транспортирующих стоки и техническую воду, не такие строгие.
    Готовая система для обогрева трубопровода
    Категорически нельзя в трубу с питьевой водой помещать кабельную систему из материалов, не предназначенных для прямого контакта с ней. Такое решение чревато проблемами со здоровьем

    к меню ↑

    2.2 Критерий #2 — тип кабеля и длина системы

    Перед покупкой нужно определить длину участка, который нуждается в обогреве. От этого будет зависеть и отрезок кабеля.

    Сразу же стоит решить, какой тип греющего кабеля вам предпочтительнее – резистивный или саморегулирующийся. Первый вариант – более дешевый. Но его срок эксплуатации короче, а установка сложнее, особенно для новичка в этом вопросе.

    Еще одно существенное отличие резистивного провода в том, что купить можно греющее изделие лишь определенной длины – производитель подготовил различные варианты. Поэтому выбирать придется из имеющегося наличия. Более того, резистивная система чаще всего снабжена вилкой для подключения к питающей сети.
    Резистивный греющий кабель
    Резистивная система для обогрева трубопровода. В зависимости от качества материалов и производителя ее ценник может существенно отличаться

    Второй вариант дороже, но проще в монтаже. Саморегулирующийся кабель продается в бухте, если покупатель отрезает определенную длину, или же есть готовые варианты греющей системы, снабженные силовым кабелем.

    В независимости от выбранного варианта, следует быть крайне осмотрительным – не стесняться требовать сопровождающие документы от фирмы-производителя, гарантийный талон и сертификат качества продукции.

    к меню ↑

    2.3 Критерий #3 — предпочтительная мощность изделия

    Чтобы установленный кабель смог обогреть коммуникации, нужно правильно подобрать мощность. Эта характеристика также указывается производителем.

    Для водопроводных систем используют трубы диаметром до 32 мм, для которых рекомендуют применять греющие системы на 9-16 Вт. Причем это мощность одного погонного метра. Чтобы вычислить общее значение, нужно указанный параметр умножить на всю длину кабеля.
    Греющий кабель с саморегулирующейся матрицей
    Предпочтительнее использовать кабель со способностью регулировать уровень нагрева самостоятельно. Это более совершенные и новые разработки, такие кабели активно применяют в бытовых условиях

    Более того, специалисты не рекомендуют в целях экономии покупать резистивный тип изделия, считая последний менее надежным для монтажа внутрь трубопровода.

    к меню ↑

    2.4 Критерий #4 — стоимость греющей системы

    Что касается стоимости, то этот критерий также важен: слишком дешевый кабель покупать нельзя. Правило “хорошее не может стоить дешево” в выборе кабеля полностью себя подтверждает.

    Если цена очень низкая на понравившуюся кабельную систему и есть документы от производителя, то нужно обязательно обратить внимание на срок годности – недобросовестный продавец может предложить просроченное изделие, или срок истекает через 6-12 месяцев.

    От такого «выгодного» предложения лучше отказаться – по окончанию гарантии кабель может перестать выполнять свои функции и его придется менять, что грозит повторными расходами.
    Кабельная продукция компании Caleo
    На ценник саморегулирующегося изделия прямо влияет качество матрицы. От которой напрямую зависит срок службы, о чем заявляет производитель. Например, у продукта xLayder-EHL фирмы Caleo гарантия составляет 3 года, а срок эксплуатации – 20 лет

    Также при выборе кабеля для внутреннего обогрева лучше отдавать предпочтение известным производителям:

    • немецким – Eltherm Gmbh (Германия);
    • американским – Raychem и Heat Trace Products, LLC;
    • корейским – Caleo;
    • французским – Eltrace;
    • датским – Devi;
    • финским – Ensto.

    На рынке присутствует много продуктов японского производства, предназначенных для обогрева водопровода. Здесь также следует быть внимательным и не купить дешевую китайскую подделку. Кроме провода и сальники нужно выбирать качественные.

    Обратите внимание на форму сечения внутри уплотняющей резинки – она бывает круглой и прямоугольной/квадратной под различное сечение кабеля. Очень важно купить надежные муфтовые элементы – цена их должна быть не меньше, чем 5 м кабеля. В вопросе обогрева трубы не стоит чрезмерно экономить.

    к меню ↑

    3 Инструктаж по подключению обогрева

    В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

    Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

    к меню ↑

    3.1 Подготовительные работы

    схемы подключения греющего кабеля
    Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

    • соединительные гильзы;
    • плоскогубцы;
    • рулетка;
    • кримпер;
    • строительный фен;
    • монтажные нож и скотч;
    • кусачки;
    • термоусадочные трубки.

    После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

    Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

    к меню ↑

    3.2 Комплект инструментов и материалов

    Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

    Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

    • пассатижи;
    • утконосы;
    • бокорез;
    • строительный нож;
    • устройства для зачистки концов провода;
    • обжимные клещи.

    к меню ↑

    3.3 Крепление кабельной системы

    После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

    Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
    таблица по выбору шага для греющего кабеля
    Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

    Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

    В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
    крепление греющего кабеля
    Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

    Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

    к меню ↑

    3.4 Соединение проводов

    Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

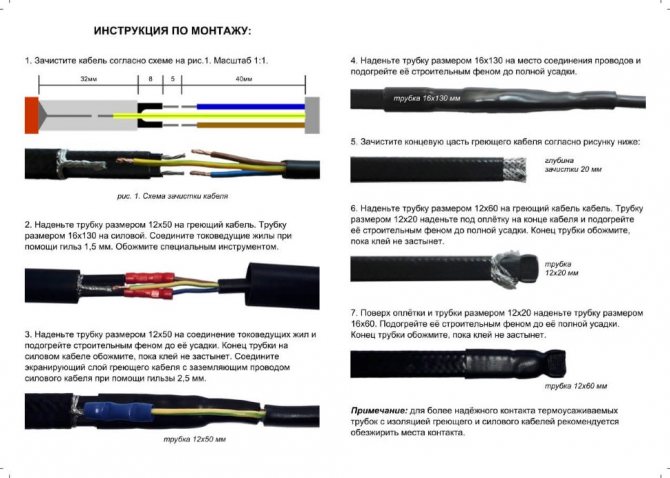

    Подготовка нагревающего кабеля:

    1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
    2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
    3. От края проводки на расстояние 3 см. удаляется матрица.
    4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
    5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
    6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
    7. Выполнив все действия, производится обмуфтовка строительным феном.
    8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

    В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

    Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

    1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
    2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

    соединение кабеля

    Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

    Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

    Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

    для кровли кабель

    к меню ↑

    3.5 Подключение к питающей сети

    схема подключения греющего кабеля для обогрева водопровода к сети 220

    к меню ↑

    3.6 В какой зоне устанавливают

    Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

    Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

    Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

    Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

    Таблица 1 (для металлических трубопроводов).

    Таблица для металлических труб

    Таблица 2 (для пластиковых трубопроводов).

    Таблица для пластиковых труб

    Важно:

    • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
    • Трубопровод обязательно нужно делать теплоизолированным.
    • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
    • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
    • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

    к меню ↑

    3.7 Линейный монтаж

    При прокладке вдоль трубы, он должен находиться в ее нижнем отделе. Таким образом, исключаются механические повреждения.

    к меню ↑

    3.8 Спиральная установка

    Когда приходится создавать спиральную установку, намного увеличивается и расход. Расчет проводится по определенной формуле:

    Требуемое количество кабеля = общая длина трубы x спиральный фактор.

    Величина шага спирали определяется по таблице, в которой учитывается диаметр трубы.

    к меню ↑

    3.9 Как монтировать и соединять греющий кабель

    Монтаж греющего кабеля и закрепление его в нужном положении на трубе — самый важный этап. Для начала нужно прочесть инструкцию, поставляемую производителем в комплекте.


    Затем предстоит выбрать оптимальный способ крепления:

    • Навивкой, оборачивая провод вокруг трубы, соблюдая равное расстояние между витком.
    • Прямолинейно, располагая проводник параллельно трубе.
    • Прямолинейно, располагая от 2 до 4 жилы проводника параллельно трубе или друг другу.

    Обратите внимание! При использовании способа крепления «навивка» следует учитывать, что расход кабеля будет больше. Да и шаг, определенный между витками нужно обязательно выдержать, чтобы не нарушить сопротивление в проводнике.

    к меню ↑

    4 Инструкции по монтажу саморегулирующегося кабеля

    Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.

    к меню ↑

    4.1 Вариант #1 – внутренняя установка

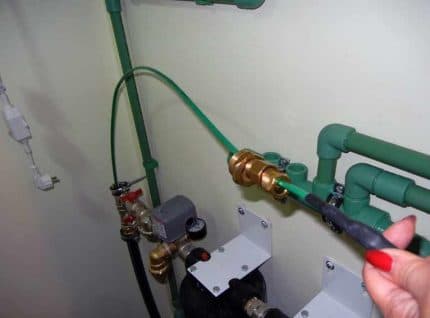

    Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.

    Конечно, такой тип установки имеет некоторые минусы:

    • использование дополнительной детали – тройника;
    • снижение свойств кабеля из-за налета, который появляется через какое-то время (зависит от характеристик воды);
    • уменьшение диаметра трубы, дополнительное препятствие на пути перемещения воды;
    • ограниченная длина и предпочтительное использование на прямых участках.

    Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!
    Способы внутреннего монтажа через тройник
    Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия

    Инструкция по применению готового комплекта:

    • подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
    • врезка в трубу тройника со свободным отводом для кабеля;
    • заводка кабеля внутрь трубы на определенную длину;
    • герметизация узла с помощью проходных элементов или накидных гаек.

    Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.

    к меню ↑

    4.2 Вариант #2 – наружная установка

    Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.

    Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» – два кабеля, идущих параллельно вдоль противоположных сторон.

    Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.
    Спиральный монтаж кабеля
    Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля

    Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.

    Инструкция по укладке:

    1. Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
    2. Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
    3. Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
    4. Теплоизоляция «в рукав».

    Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия.

    Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.

    к меню ↑

    5 Этапы монтажа греющей системы

    Рассмотрим обустройство системы обогрева трубопровода изнутри на примере водоснабжения. Для такой трубы лучше всего взять саморегулирующийся провод в пищевой оболочке.

    к меню ↑

    5.1 Этап #1 — покупка нужных материалов

    При покупке кабеля сразу же определяемся с нужным метражом, который равняется длине трубы, нуждающейся в обогреве. Вместе с кабелем лучше приобрести и расходные материалы, необходимые для монтажа: комплект муфт, сальник и секцию провода с евровилкой.

    Дополнительно может пригодиться тройник, если он не стоит в предполагаемом месте монтажа, и УЗО на 10 мА. Тройник нужен, чтобы правильно выполнить ввод кабеля. Последний нельзя пускать через трубу, проходящую сгибом под прямым углом. Поэтому в месте предполагаемого входа лучше сначала установить тройник и затем через него выполнить вход.

    Для работы саморегулирующегося кабеля требуется электропитание. Поэтому для него выделяется отдельная линия. И, несмотря на наличие двойной изоляции у греющего провода, в схему подключения необходимо включить УЗО и автоматический выключатель, защитив эту линию в случае случайного повреждения оболочки.

    к меню ↑

    5.2 Этап #2 — подготовка кабеля к установке

    Нужно помнить, что саморегулирующиеся кабельные системы умирают не только от частых включений и отключений кабеля. Не меньшее зло – неправильное сращивание с питающим кабелем и некачественная концевая заделка, что чревато коротким замыканием.

    Нужно правильно выполнить изоляцию, используя хорошие расходники. Бывают плохие муфты, когда производитель недодал клея. Еще она причина кроется в руках мастера, особенно если он без опыта и неправильно все подсоединил.

    Чтобы подготовить греющий провод к вводу в трубопровод, нужно:

    • выполнить концевую заделку;
    • надеть на кабель проходной комплект;
    • срастить питающий провод с вилкой с саморегулирующимся отрезком.

    Если каждый шаг концевой заделки выполнен тщательно, то герметичность этому узлу будет обеспечена. Правда при условии использования надежного клеевого комплекта муфт от проверенного производителя.

    Теперь предстоит выполнить сращивание питающего кабеля с греющим, чтобы обеспечить последний электропитанием, что необходимо ему для работы.
    Жилы провода подготовлены к соединению
    Нужно заранее подготовить силовой кабель, на конце которого евровилка, разделав жилы для выполнения соединения с греющим проводом. Важно каждую из них освободить от оболочки, зачистить изоляцию

    Но на этом этапе удобнее будет надеть сальник или его еще называют проходка или проходной комплект. Каждую деталь следует надевать, четко следуя инструкции, прилагаемой производителем.

    Надев проходку на провод, можно приступать к сращиванию с силовым кабелем. Если вы приобрели готовый комплект, в котором отрезок кабеля с вилкой на конце уже присоединен, то вам этот шаг не нужен.

    Дождавшись охлаждения термоусадочных муфт, поставленных для изоляции соединения, можно приступать к следующему шагу.

    к меню ↑

    5.3 Этап #3 — размещение системы внутри трубы

    Когда подготовка греющей системы завершена, можно выполнять ввод в трубопровод.

    Для этого предстоит придерживаться таких правил:

    • заводить кабель только через тройник;
    • избегать участков с прямыми и острыми углами;
    • не дергать резко и не применять силу.

    Ввод начинают, протолкнув изолированный конец через тройник в водопроводную трубу. Протолкнув весь отрезок греющего кабеля в трубу, нужно обеспечить герметичность в месте входа.
    Схематическое изображение ввода кабеля в трубу
    Схема ввода системы в трубу с применением проходки – проходного комплекта/сальника. Этот комплект состоит из одной втулки с внешней и внутренней, одной втулки только с внешней резьбой, двух латунных шайб и одного резинового или силиконового уплотнителя с отверстием по центру

    На этом этапе монтажа кабеля и пригодится проходка, чтобы обеспечить герметичность системы. Нужно тщательно закрутить все крепления, завернув зажимную втулку сначала руками, а потом подтянув соединение ключом.

    Резиновый уплотнитель внутри сальника расплющится, обеспечив тем самым герметичность.
    Процесс монтажа греющей системы
    Перед герметизацией входа следует удостовериться, что проходка не касается соединительной муфты – участок сращивания силового кабеля с греющим нужно удалить от втулки с внешней резьбой на 5-10 см

    Перед размещением греющей системы нужно убедиться, что кабель не будет проходить через запорную арматуру, что категорически запрещено делать.

    к меню ↑

    5.4 Этап #4 — подключение к системе энергоснабжения

    Завершив монтажные работы, осталось выполнить подключение к электросети. Для этого желательно использовать отдельную линию.

    Здесь не лишним будет позаботиться о безопасности и оснастить эту линию УЗО на 10 мА. Такое решение позволит защитить от утечки тока, если случайно произойдет повреждение провода. УЗО попросту обесточит линию, предотвратив поражение владельца дома и всех членов семьи.

    Процесс подключения крайне прост – необходимо включить евровилку, находящуюся на конце силового провода, который мы соединили с греющим, в розетку. Причем следить за температурой и периодически греющую систему выключать не нужно – благодаря саморегулирующейся матрице этот процесс будет проходить автоматически.
    Вилка присоединена к греющему кабелю
    Греющий кабель активируется, если температура жидкости в трубе опустится до +5 °C. И будет работать, подогревая водопровод, пока температура воды не достигнет +15 °C

    На этом подключение закончено. Но чтобы система прослужила долго, следует правильно ее эксплуатировать. Крайне нежелательно выключать кабель из розетки без необходимости – эти действия существенно укоротят ей «жизнь». Саморегулирующаяся матрица выйдет из строя, не успев отработать положенное время.

    В целях экономии лучше обеспечить дополнительный обогрев трубопровода, особенно, если участок трубы проходит по поверхности. Его желательно дополнительно утеплить снаружи, надев специальных кожух из теплоизоляционного материала.

    Вариантов утеплителя для труб снаружи много – здесь можно выбрать наиболее предпочтительный для себя. Да и монтаж можно осуществить своими силами. При мощности саморегулирующегося провода в 10, 16, 24 Вт на погонный метр греющая нить кабеля из линейки GWS может иметь протяженность до 100 м.

    Но на практике чаще используют систему длиной до 20 м. Что заметили производители, предлагая готовые системы для обогрева, как из резистивного, так и из кабеля с саморегулирующейся матрицей, длиной в 5, 10, 20 м.

    к меню ↑

    6 Прокладка и подключение

    Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

    к меню ↑

    6.1 Скрытая укладка внутри трубы

    Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

    • Саморегулирующий греющий кабель подходящей длины;
    • Острый нож для снятия изоляции;
    • Термоусадочная пленка для изоляции проводников;
    • Резиновый сальник;
    • Тройник для установки саморегулирующего кабеля внутрь трубы;
    • Фен для усадки пленки;
    • Электрический провод с вилкой.

    Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

    Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

    Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

    Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

    Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

    Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

    Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

    к меню ↑

    6.2 Открытая наружная укладка

    При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

    Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

    После того как вы уложите саморегулирующий греющий кабель на водопроводную трубу и выполните все необходимые электрические подключения, оберните полученное хозяйство слоем теплоизоляции – это воспрепятствует уходу тепла в атмосферу. Также существуют рекомендации по установке на систему обогрева системы водоснабжения защитных автоматов – они предотвратят утечку электроэнергии при разгерметизации изоляции.

    к меню ↑

    7 Нюансы подключения кабеля внутри трубы

    При обогреве водопроводных сетей часто выбирают внутренний монтаж. Для этих целей используют проводник, заключенный дополнительно в пищевую оболочку, не выделяющую токсины и вполне безопасную для человека.
    Помещение кабеля греющего внутрь трубы
    Греющая система вводится внутрь трубы, чаще всего водопроводной. В месте ее ввода устанавливается тройник, для чего временно прекращается подача воды

    Далее рассмотрим, как правильно соединить и подключить греющий кабель, предназначенный для обогрева трубопровода изнутри. Сам процесс на многих этапах практически идентичен рассмотренному выше.

    Работы включают следующие шаги:

    1. Выполнение изоляции свободного конца.
    2. Крепление проводника и герметизация места ввода.
    3. Монтаж внешней теплоизоляции и защитного кожуха.
    4. Подключение к электросети.
    5. Установка дополнительных устройств – термостатов (при необходимости) и автоматов.

    Второй шаг отличается – поэтому рассмотрим его детальнее. Предстоит поместить подготовленный кабель внутрь трубы, используя комплект для ввода.

    А вот  желательно выполнить до того, как проводник будет помещен на свое постоянное место расположения. Для чего предстоит осуществить соединение питающего провода с греющим.
    Комплект для установки внутрь трубы
    Для ввода кабеля потребуется проходной комплект, с которым идет подробная инструкция по его использованию. Надевать сальник несложно, главное это сделать перед концевой заделкой и прочно затянуть крепление, чтобы обеспечить герметичность

    С правилами и особенностями прокладки греющего кабеля внутри трубы ознакомит следующая статья, прочитать которую мы настойчиво советуем.

    к меню ↑

    8 Советы по монтажу и обслуживанию

    Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

    В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

    Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.
    Готовый набор для простого монтажа
    Если вы совсем не электромонтажник, то проще купить готовый комплект для внутреннего/внешнего обогрева. С такой системой останется внимательно прочесть инструкцию и в точности следовать написанному

    Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

    Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

    Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

    Источники


    • https://ProUteplenie.com/otoplenie/podklyuchenie-greyuschego-kabelya-podrobnyy-instruktazh-po-montazhu
    • https://microklimat.pro/otopitelnoe-oborudovanie/kak-podklyuchit-greyushhij-kabel.html
    • https://sovet-ingenera.com/elektrika/wires/podklyuchenie-greyushhego-kabelya.html
    • https://mr-build.ru/newteplo/kabel-greusij-samoreguliruusijsa.html
    • https://sovet-ingenera.com/santeh/trubodel/samoreguliruyushhijsya-nagrevatelnyj-kabel.html
    • https://TrubaNet.ru/vodoprovodnye-truby/obogrevayushhijj-kabel-dlya-trub-vidy-osobennosti-i-princip-dejjstviya-tekhnologiya-prokladki.html
    • https://obogrev-kabel.ru/articles/samoreguliruyushchiysya-greyushchiy-kabel.html
    • https://rusenergetics.ru/provoda-i-kabeli/samoreguliruyuschiy-greyuschiy
    • https://samelectrik.ru/kak-ustroen-samoreguliruyushhijsya-greyushhij-kabel.html
    • https://220.guru/electroprovodka/provoda-kabeli/greyushhij.html
    • https://otoplenie.site/otoplenie/tyoplyj-pol/elektricheskij/printsip-raboty-greyushhego-samoreguliruyushhego-kabelya.html
    • https://tepliepol.ru/montazh/podklyuchenie-nagrevayushhego-kabelya
    • https://VseProTruby.ru/uteplenie/montazh-sanoreguliruushego-kabelya.html
    • https://dzgo.ru/otoplenie/montazh-nagrevatelnogo-kabelya.html
    • https://strop-snab.ru/provodka/montazh-samoreguliruyushchego-kabelya.html
    [свернуть]

    Рассчитайте утепление своего дома

    Перейти к расчёту
    Adblock
    detector
