1 Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

  • розетки на кухне должны быть расположены не выше 2 м от плинтуса;
  • та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
  • розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

к меню ↑

1.1 Технические требования к кухонным розеткам

Прежде чем решать, как лучше расположить розетки на кухне, необходимо исключить опасные места и продумать вопросы безопасности. Требования к кухонной электросети прописаны в ГОСТ 7397.0-89, 7396.1-89, 8594-80 и в СНиП 3.05.06-85. Желательно ознакомиться с этими документами, особенно если вы планируете делать самостоятельно вообще все, включая установку электрики.

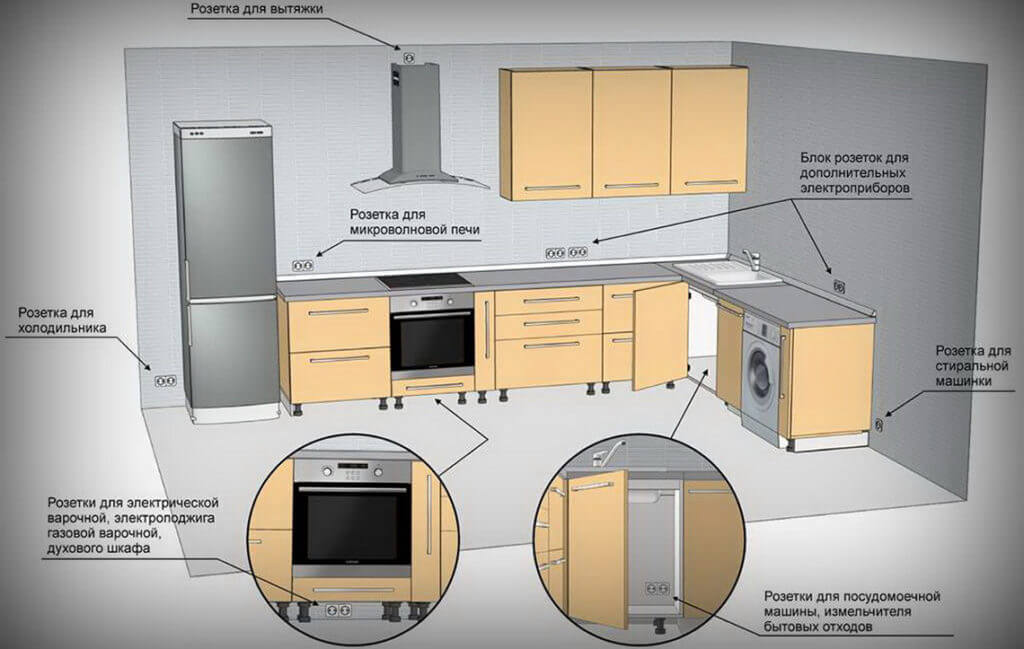

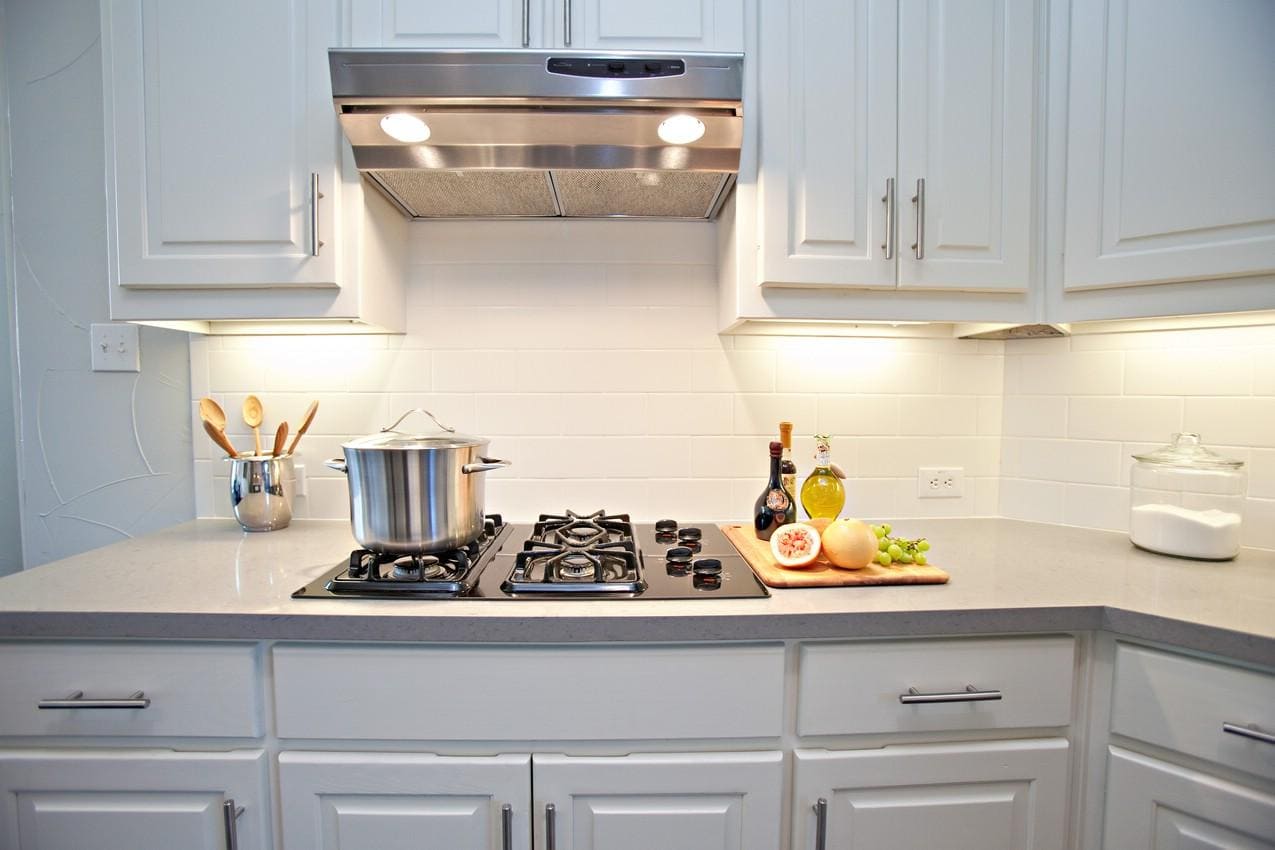

Базовые рекомендации о том, где правильно расположить розетки на кухне, звучат так:

  • гнезда, которые находятся у пола, должны быть на высоте более 2 см от плинтуса;
  • если планируется подключение бытовой техники, она должна находиться на расстоянии не более 1 метра от розетки;
  • все электрические разъемы должны быть максимально защищены от влаги, пара, брызг;
  • нельзя располагать розетку рядом с мойкой, плитой, необходимо отступить от них 10-15 см;
  • если вы планируете сделать блок над столешницей, поднимите его на 2-3 см, так туда будет попадать минимум брызг;
  • для встраиваемой техники, например, для стиральной машины можно обустроить гнезда внутри мебели, но не непосредственно за корпусом техники.

Типичная для СССР схема расположения розеток на кухне не подходит для современных гарнитуров. С ней часто гнезда оказываются за фасадами мебели, что не слишком хорошо. Такие розетки не получается нормально обслуживать, вилки в них деформируются из-за давления мебели — это опасно.

Совет:
Обращайте внимание, что есть жесткие требования, а есть рекомендации. К примеру, розетку нельзя располагать ниже 2 см от плинтуса, но выше — можно. То же касается блоков над столешницами. Поэтому здесь во многом вы можете ориентироваться не только на ГОСТы и СНиПы, но и на личные предпочтения.

к меню ↑

1.2 Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартир

Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

  • безопасность использования;
  • свободный доступ;
  • качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.
Дополнительные блоки розеток
Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

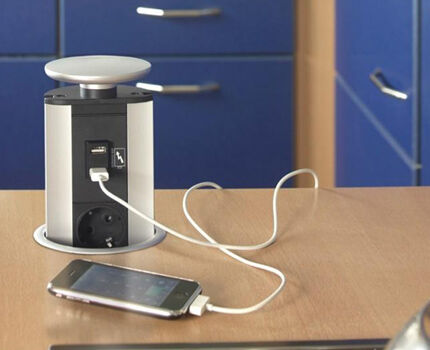

Розетка, прячущаяся в столешнице
Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.

к меню ↑

1.3 Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

  • накладные дизайнерские модели;
  • встраиваемые варианты, монтируемые внутри стены;
  • скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
  • угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.
Розетки с защитной крышкой
Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

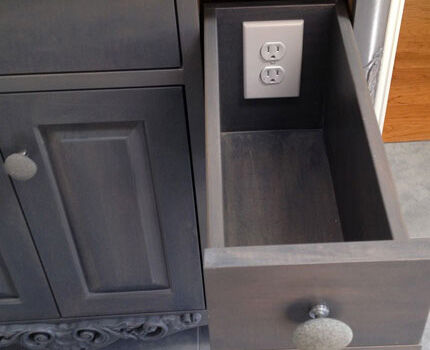

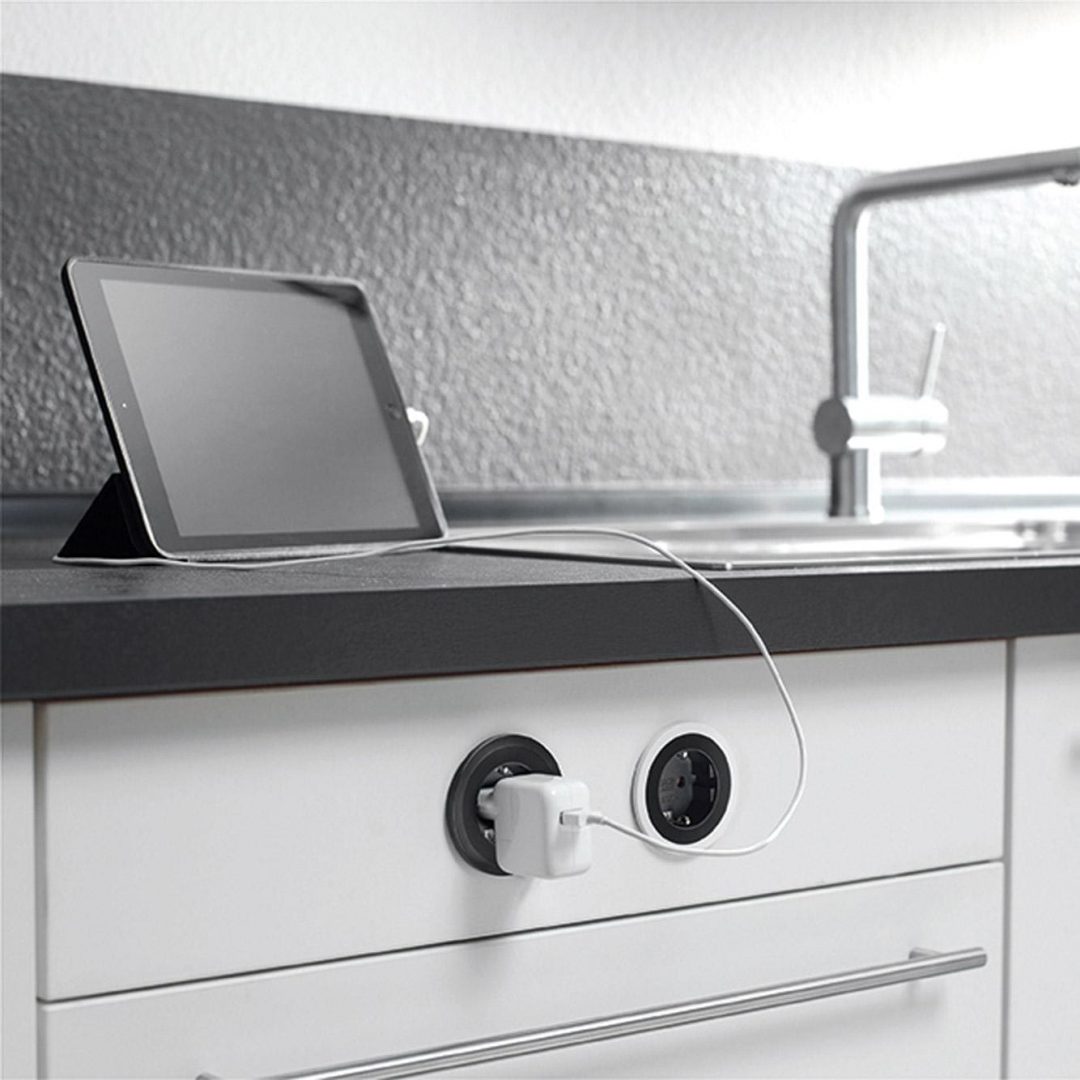

Розетка, прячущаяся в ящике
Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.
Розетки, размещенные в коробе
Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

к меню ↑

1.4 Нормативы для установки розеток на кухне

Прежде чем приступить к установке розеток на кухне, необходимо ознакомиться с нормативами для монтажа этих элементов, их видами и правилами разводки. Основными положениями нормативных документов, регулирующих порядок расположения розеток, являются следующие:

  • высота — не более 2 м от плинтуса в зависимости от конкретного потребителя;
  • бытовой прибор, подключаемый к розетке, должен быть размещён от неё на удалении не более 1 м;
  • риск попадания брызг воды либо пара должен быть полностью исключён.Расположение розеток на кухне

    Места установки розеток на кухне нужно подбирать так, чтобы полностью исключить риск попадания на них водяных брызг и пара

к меню ↑

1.5 Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто. Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

  • электрическая варочная поверхность;
  • вытяжка;
  • духовка;
  • холодильник;
  • посудомоечная машина;
  • стиральная машина;
  • микроволновая печь;
  • чайник, миксер, тостер, кофе машина и т. д.;
  • телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Важно! Много электрических точек не бывает. Заложенный запас, однозначно, потребует дополнительных трат на прокладку проводов, выполнение канавок под закладку «точек», приобретение фурнитуры, однако вполне будет оправдан при добавлении в эксплуатацию новых устройств. Чрезмерно экономным хозяевам в последующем придется пользоваться удлинителями.

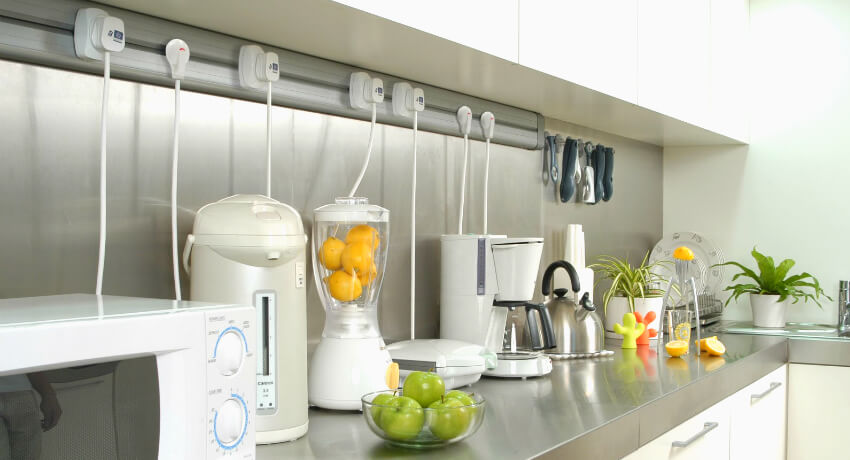

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.
Розетки для редко используемой техники
Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.
Розетки верхнего уровня
Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.
Размещение розеток на кухне
Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

к меню ↑

1.6 Мощность электроприборов на кухне

мощность электроприборов на кухне
Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000—2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500—7500 Ватт

приборы и техника на кухне и их мощности квт и ампер
Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

к меню ↑

1.7 Какой кабель выбрать для кухни

vvgls
Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

к меню ↑

1.8 Ключевые правила

Ответить на многие вопросы по правильной установке розеток помогут утвержденные государственные нормативы, на которые и необходимо опираться в процессе выполнения электромонтажных работ. Начинать рекомендуется с расчетов, учитывающих эксплуатацию конкретных приборов и их ориентировочную мощность.

Следует обратить внимание, что в каждом случае соответствующие показатели носят индивидуальный характер, однако, в целом, нижеприведенная информация позволит получить ориентировочное представление относительно предполагаемой нагрузки:

  • стиральная машина 1.5–2.5 кВт;
  • холодильник до 1.0 кВт;
  • бойлер от 1 до 2.5 кВт;
  • посудомоечная машина 1.5–2.5 кВт;
  • варочная поверхность до 7–8 кВт;
  • электрическая духовка до 2.5–3 кВт;
  • микроволновая печь до 1.5 кВт;
  • чайник — 1–2 кВт.

Указанные предметы создают основную нагрузку, и именно на нее необходимо опираться в расчетах. Другая мелкая бытовая техника, такая как миксер, кофеварка, тостер и т.д., в среднем потребляет от 250 до 800 кВт и существенно не повлияют на конечную картину.

к меню ↑

1.9 Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

к меню ↑

2 В какой момент нужно готовить схему размещения розеток на кухне?

Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.

  • Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.

Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.

к меню ↑

3 Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Схема размещения розеток

Самый стандартный набор таков:

  • холодильник
  • варочная панель
  • духовой шкаф
  • вытяжка

Опционально:

  • измельчитель отходов (он же диспоузер)
  • посудомоечная машина
  • телевизор

Нестационарная постоянная техника:

  • электрический чайник
  • кофемашина
  • тостер
  • мультиварка
  • микроволновая печь

Нестационарная непостоянная техника:

  • блендер
  • миксер
  • соковыжималка
  • планшет/телефон

Двухклавишный выключатель:

  • для основного освещения
  • для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями.

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

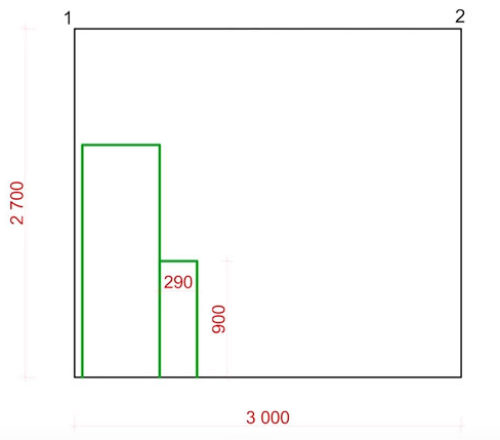

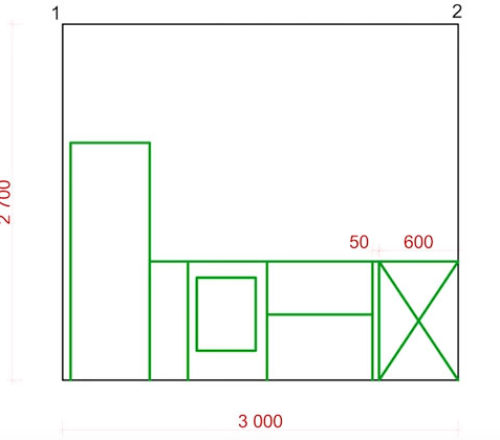

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Чертеж

  • Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
  • Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
  • Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой. Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой. Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
  • Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
  • Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

  • Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

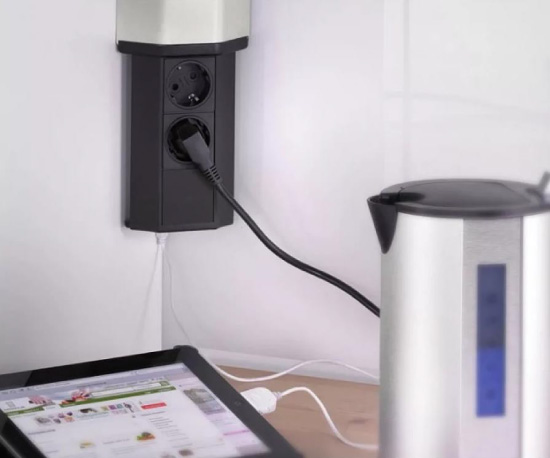

  • Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Угловая розетка

Угловая розетка

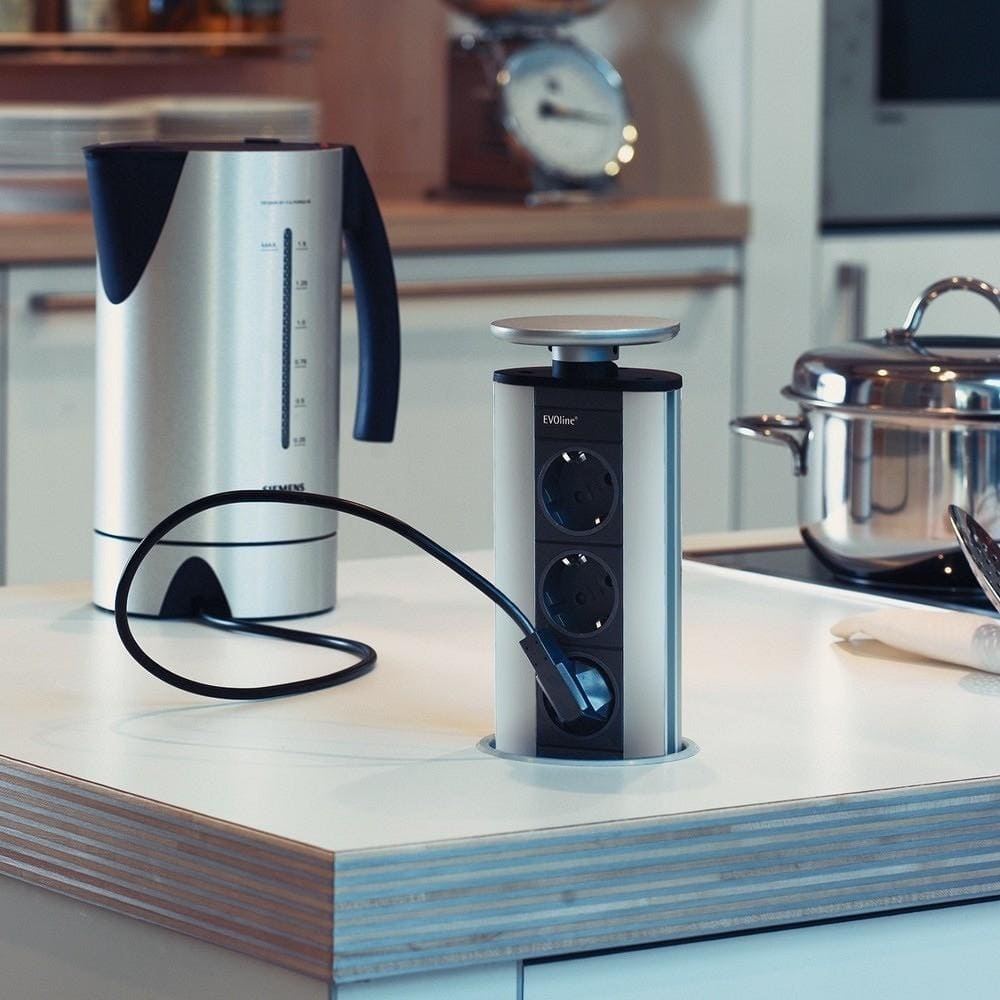

  • Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Выдвижные розетки

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам

к меню ↑

3.1 С чего начать

Чтобы решить как правильно расположить розетки на кухне, в первую очередь составляется план помещения, в котором будет показано расположение мебели и всех электроприборов. Здесь нелишне будет посоветоваться с человеком, который будет заведовать всем этим хозяйством. В этом вопросе достаточно мелочей, например, желательно чтобы схема размещения розеток на кухне учитывала левша он или правша, чтобы впоследствии не путаться в проводах от миксера или блендера.

план размещения розеток для электроприборов
план размещения розеток для электроприборов (кликните для увеличения)

Когда план расстановки мебели и приборов готов, то теперь можно начать размещение розеток на кухне, учитывая что на большинстве устройств провод для подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то стоит подумать как установить двойную розетку. Также она подойдет для стационарно установленных устройств, что не включаются одновременно, но лучше делать расчет с запасом. Если сейчас сложно представить себе как могут быть вместе включенными посудомойка и духовка, то неизвестно какие привычки появятся потом.

Что включено в сеть постоянно

У каждого есть свои предпочтения, но основной список кухонных электроприборов (и таких, что будут там включаться отдельно) будет следующим:

  • Духовой шкаф (электродуховка) – это одно из самых мощных устройств, потребление электричества у некоторых моделей может достигать 5-6 кВт. Для таких приборов нужна будет отдельная линия.
  • Электроплита или варочная поверхность. Чаще всего это 3-4 комфорки, каждая из них мощностью по 1,5-2,5 кВт – если они будут включаться все вместе, то нужна отдельная линия. В случае если это индукционная плита, то расположение розеток на кухне должно предусматривать, что ее надо устанавливать на удалении от остальных приборов.
  • Посудомоечная машина. В ней стоит ТЭН для подогрева воды – именно он является основным потребителем электричества и обычно это 1,5-2 кВт. Учитывая что используется она не часто, это позволяет подключать устройство к линии с другими электроприборами.
  • Мультиварка. Большинство ее программ рассчитаны примерно на час работы – в течение этого времени она будет «тянуть» около 2 кВт. Ее желательно включать в отдельную розетку, но это вполне может быть двойная, в которую также можно подключать не особо мощные приборы
  • Хлебопечь. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. Из этого времени ТЭНы постоянно включены около 40 минут. Ее можно прятать в то время пока не нужно печь хлеб, но чаще всего она включена стационарно.
  • Микроволновка и электрочайник. В зависимости от модели потребляют около 1,5-2,5 кВт. Их особенностью является непродолжительность работы – зачастую это 5-10 минут, в течение которых большой нагрузки на электросеть они не создадут. Их свободно можно включать в двойные розетки параллельно друг с другом или другими приборами.
  • Холодильник чаще всего требует отдельного подключения – мощность его невысокая, но обычно устанавливается он отдельно. По этой же причине розетка для холодильника может быть двойной – рано или поздно свободный разъем обязательно пригодится.
  • Розетка для вытяжки вызывает большое количество вопросов, так как устанавливается она чаще всего под потолком на удалении от остальных приборов, а миф о необходимости располагать точки подключения на высоте 90 см достаточно силен. На самом деле нет ничего плохого в том, что розетка под вытяжку будет располагаться рядом с ней.
  • Также отдельная розетка понадобится для телевизора, если его установка планируется хотя бы в проекте.

Как итог – постоянно в сеть будет включено минимум 10 электроприборов. В зависимости от расположения и мощности, для некоторых из них можно установить двойные розетки. В любом случае, когда идет подсчет сколько розеток должно быть на кухне надо учесть еще и устройства, которые будут включаться время от времени.

Что будет включаться отдельно

Когда все необходимые на кухне устройства определены (которые будут постоянно подключены к сети), то надо представить какими еще приборами на ней будут пользоваться. В первую очередь надо будет подключать такую технику как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и подобные. Как раз для таких устройств надо продумать с какой от них стороны устанавливать розетку и где ее вообще располагать – возле стола или над столешницей.

Если есть привычка читать во время еды или просто надо чтобы под рукой был телефон, то рано или поздно его надо будет заряжать. То же самое касается ноутбука или планшета.

розетки для зарядки телефонов на кухне

Также надо помнить, что кухня это место где часто убирают – не помешает подумать, где разместить розетки, чтобы сетевой шнур пылесоса не поскидывал все со стола или столешницы. Как вариант, можно сделать двойную розетку для холодильника и при необходимости подключать к ней пылесос.

Если рассуждать просто с позиции здравого смысла, необходимо установить розетки прямо на фартуке кухни и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предвидится, поэтому можно установить розетки блоками – от двух до четырех двойных в каждом из этих мест.

Вообще есть простое правило, позволяющее вычислить сколько розеток нужно на кухне – надо подсчитать сколько всего приборов будет задействовано в любом случае и добавить к этому количеству 25% про запас.

к меню ↑

3.2 Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

выдвижные розетки на кухне

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

  • Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
  • Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
  • Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
  • Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
  • В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

к меню ↑

4 На какой высоте их делать?

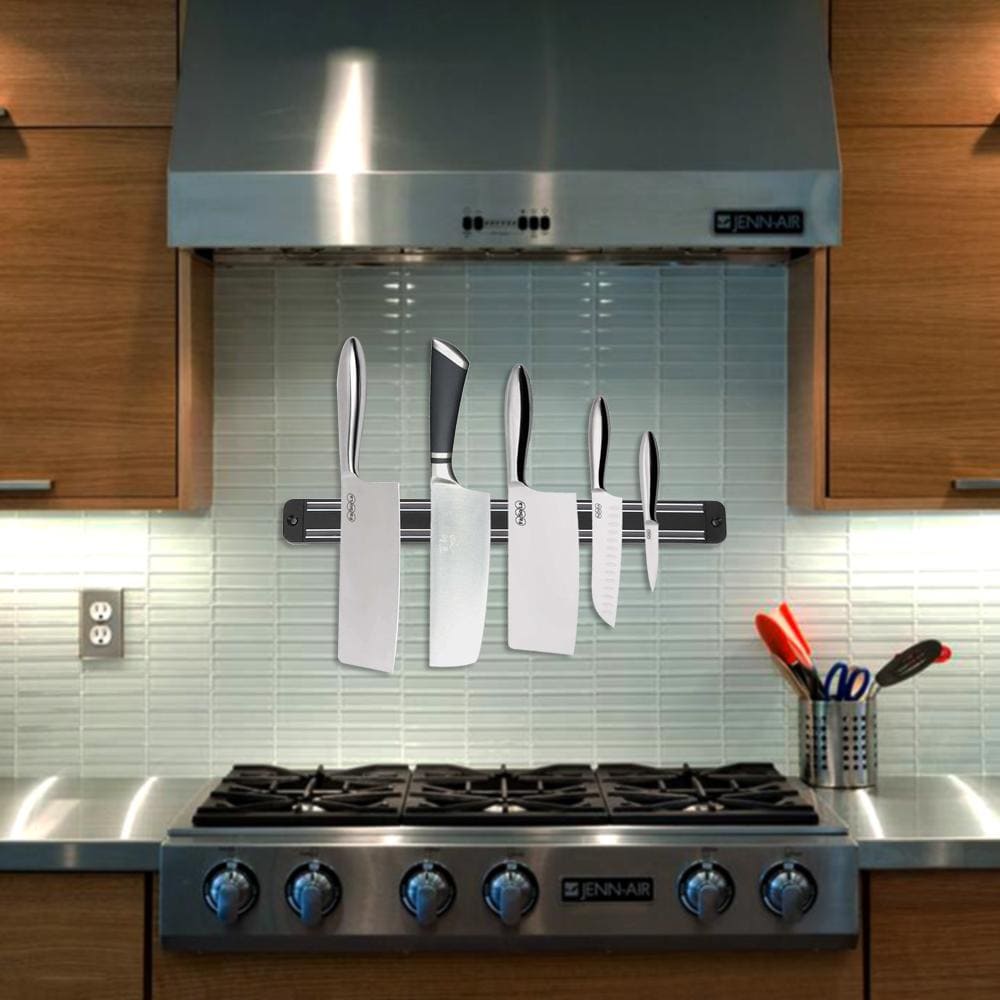

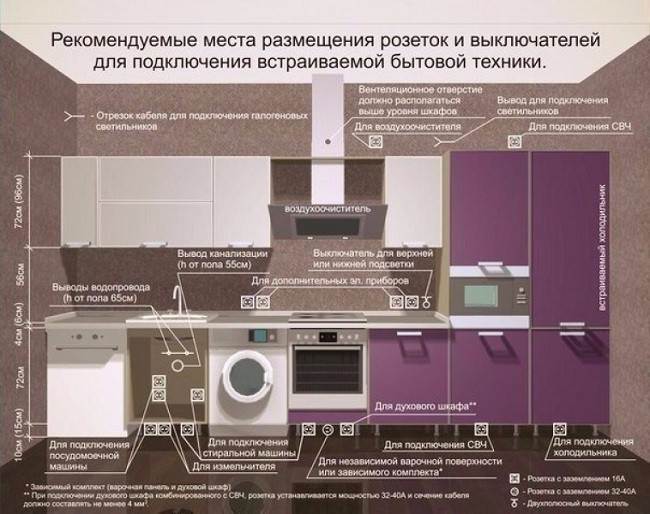

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

  • Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
  • Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
  • И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

к меню ↑

4.1 Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

План размещения мебели и розеток на кухне

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

  • Точки электрического питания по индивидуально проложенной линии;
  • Количество обычных розеток;
  • Количество автоматических выключателей;
  • Способы укладки электрической проводки;
  • Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

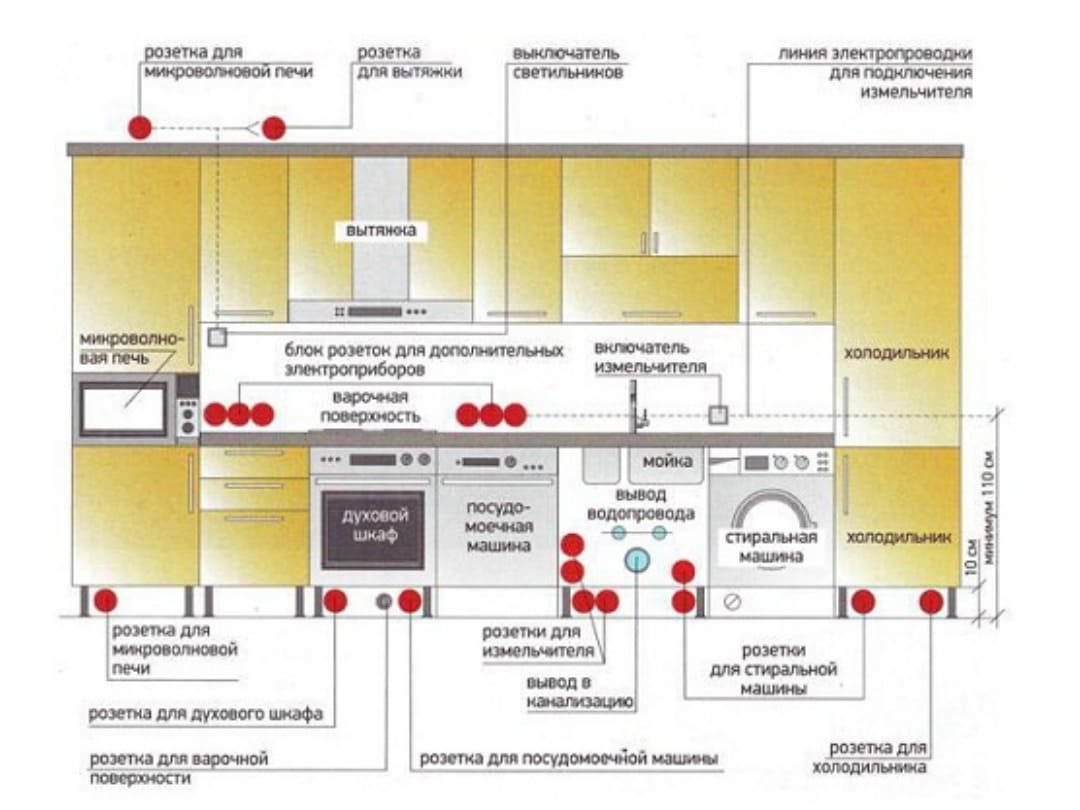

Схема расположения проводки и защиты

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

  • Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
  • Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
  • Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

  • В каналах плинтуса;
  • С помощью пластиковых коробов;
  • Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Штробление стены под проводку

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

к меню ↑

4.2 Этап второй: монтаж разъемных устройств на рабочей стене

После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.

Монтаж нижнего уровня

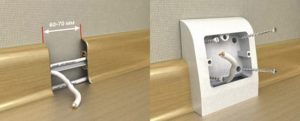

Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.

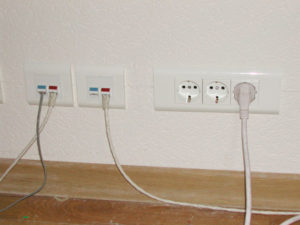

Установка розеток в плинтусе

Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.

Высота установки розеток по евростандарту

Монтаж среднего уровня

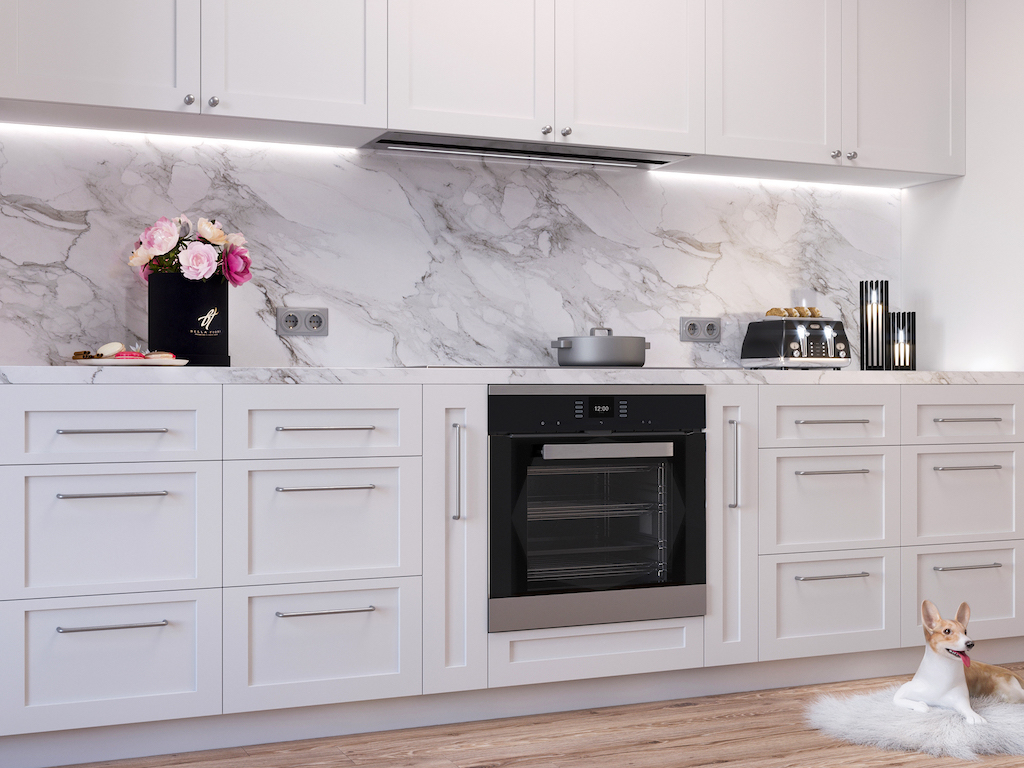

Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.

Высота розеток над столешницей

Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.

Устройство верхнего уровня

Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.

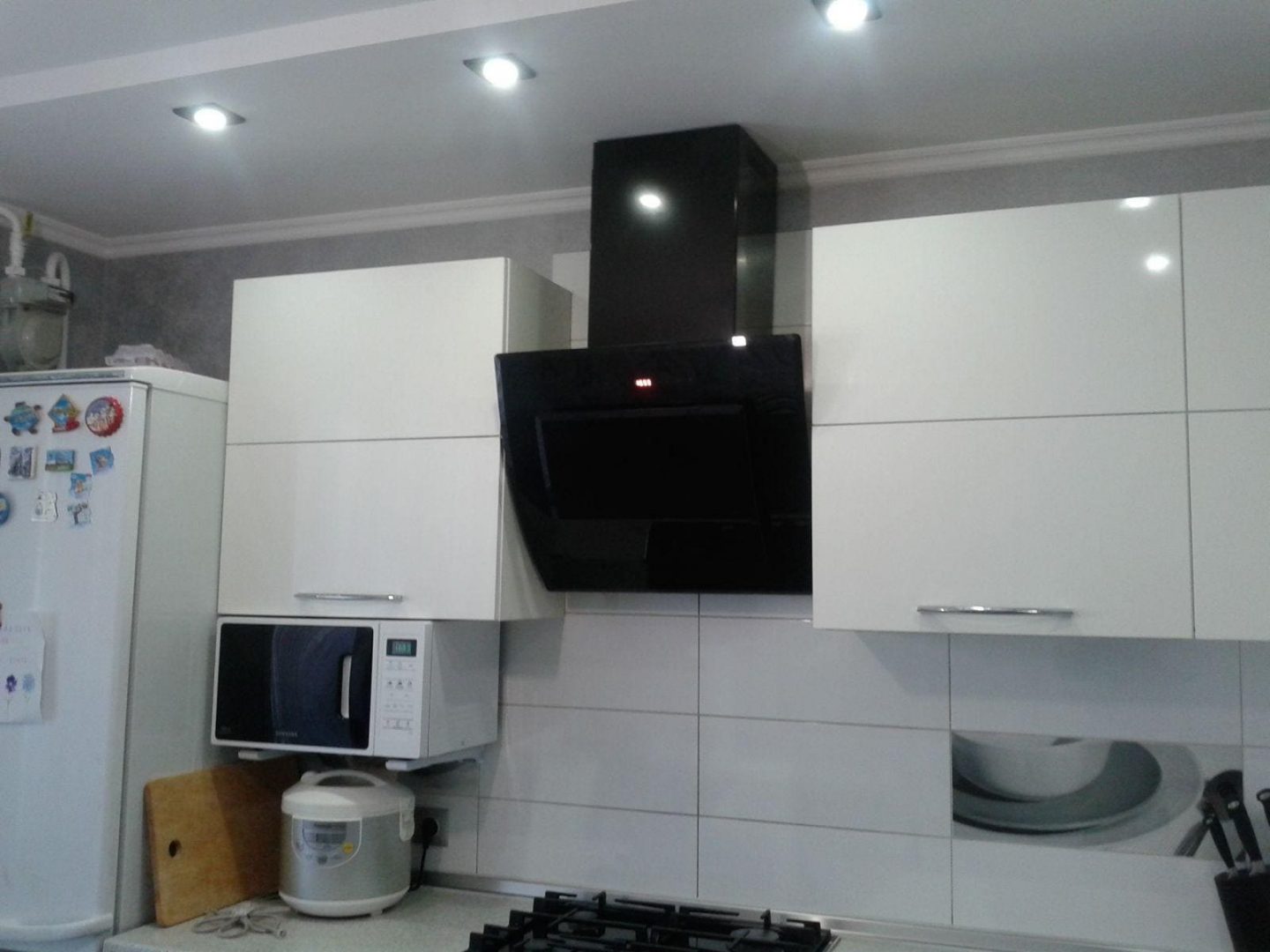

Подключение вытяжного шкафа на кухне

Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.

к меню ↑

4.3 Этап третий: устройство электроарматуры в обеденной зоне

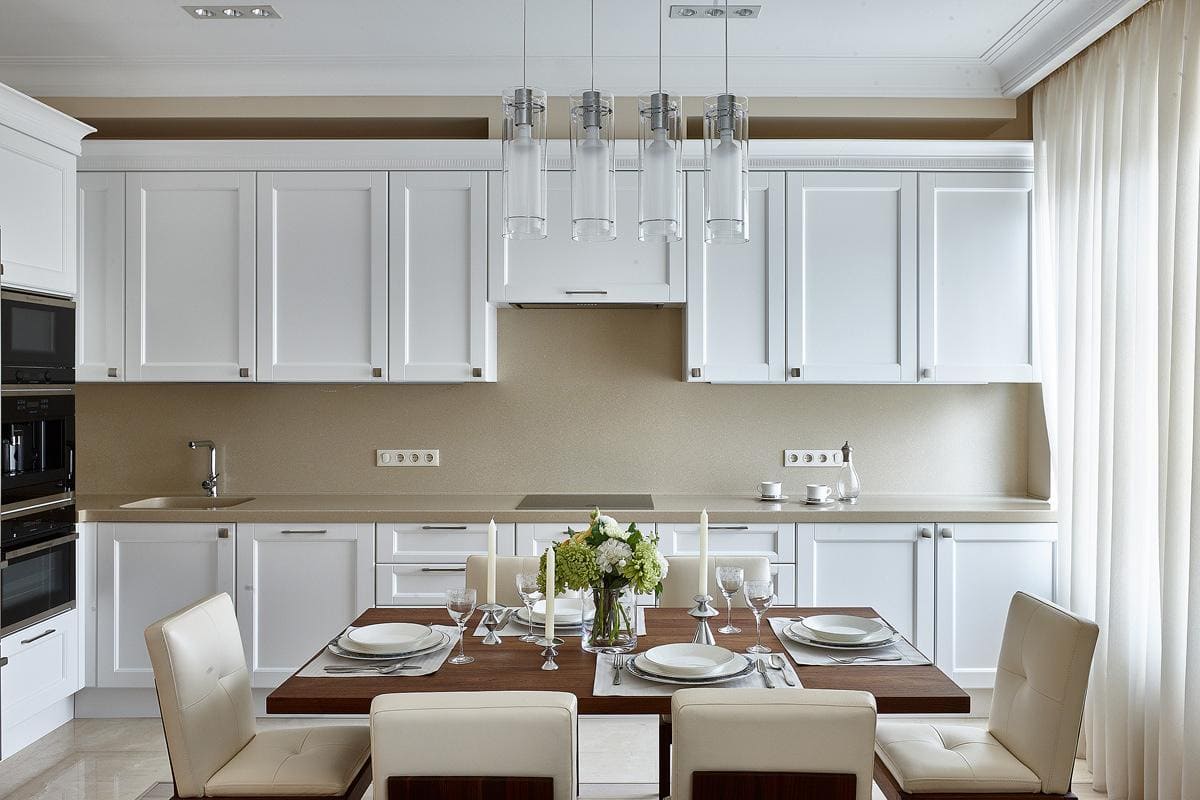

Возле обеденного стола также необходимо оформить точки питания, например для подключения электронного гаджета или зарядного устройства. Здесь не существует строго определения по расположению розеток и следует исходить из практичности. Если установить двойной разъем на стандартном для квартир советской эпохи расстоянии от пола – 90 см, то провода от включенных в него устройств будут видны с любой точки помещения.

Монтаж розетки в обеденный стол

Намного удобнее будет установка разъема на дистанции опущенной вниз руки сидящего человека, то есть примерно 30 см от напольного покрытия.

к меню ↑

5 Расстояния и места размещения

расстояния и места размещения розеток на кухне высота установки схема
Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

план кухни и розеток
планировка кухонной мебели и где ставить розетки
где устанавливать розетки на кухне высота
схема расположения розеток в кухне
где на кухне разместить розетки лучше всего
план схема расположения розеток на кухне

Если кухня угловая, то же самое проделываете со смежной стеной. планирование розеток на кухонном гарнитуре

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

к меню ↑

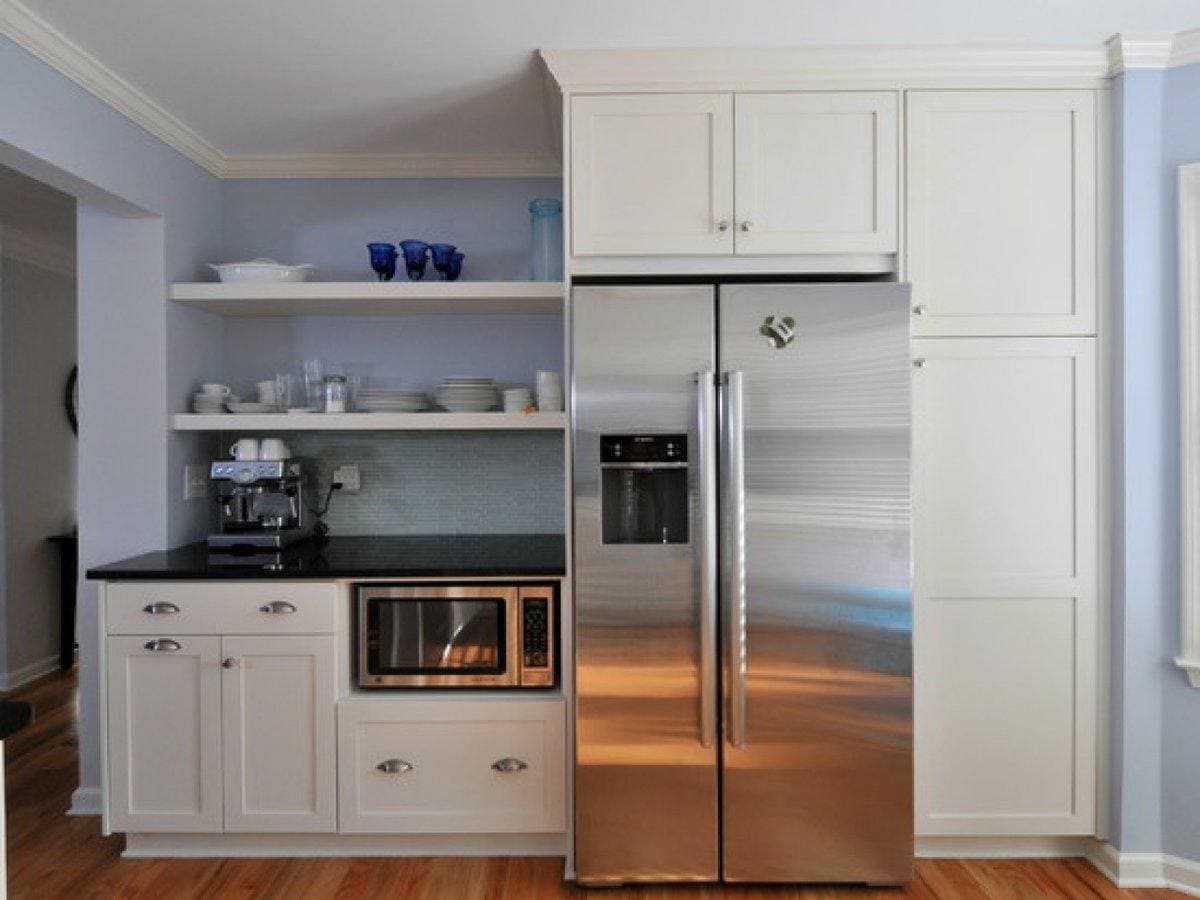

5.1 Холодильник

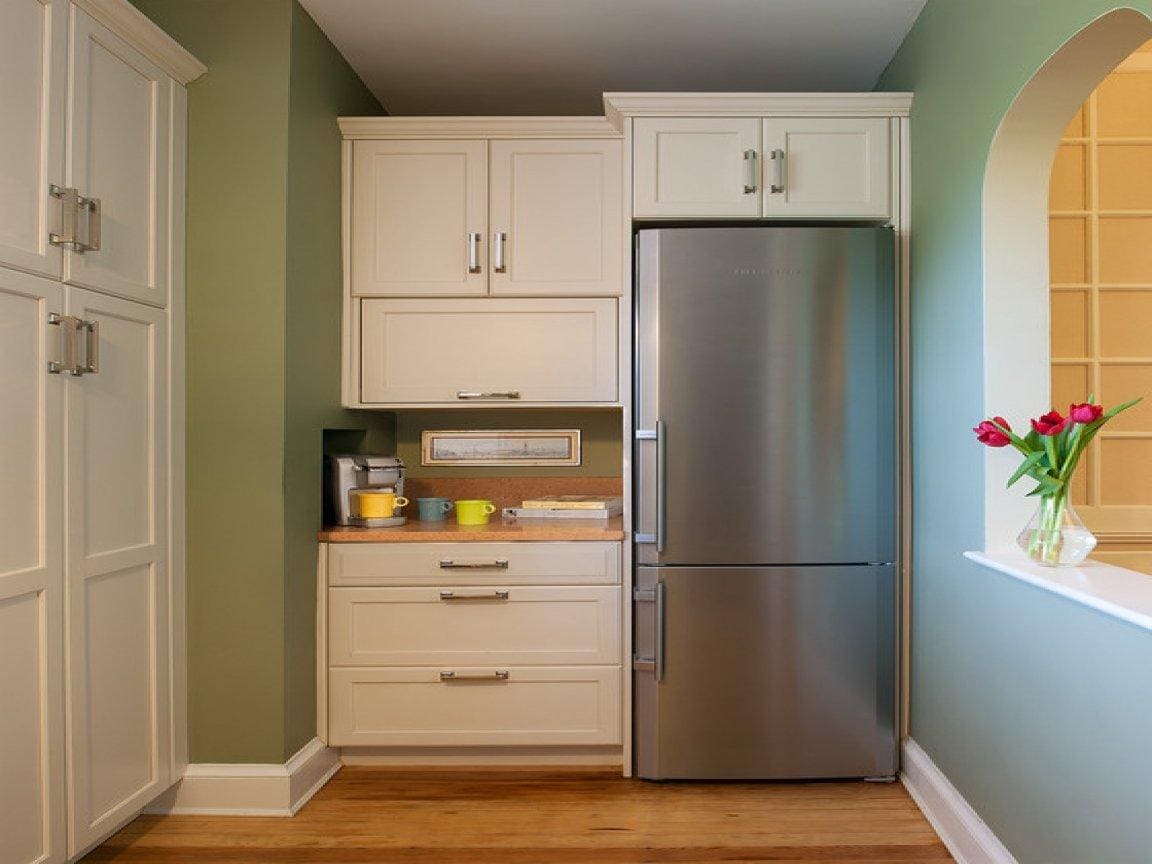

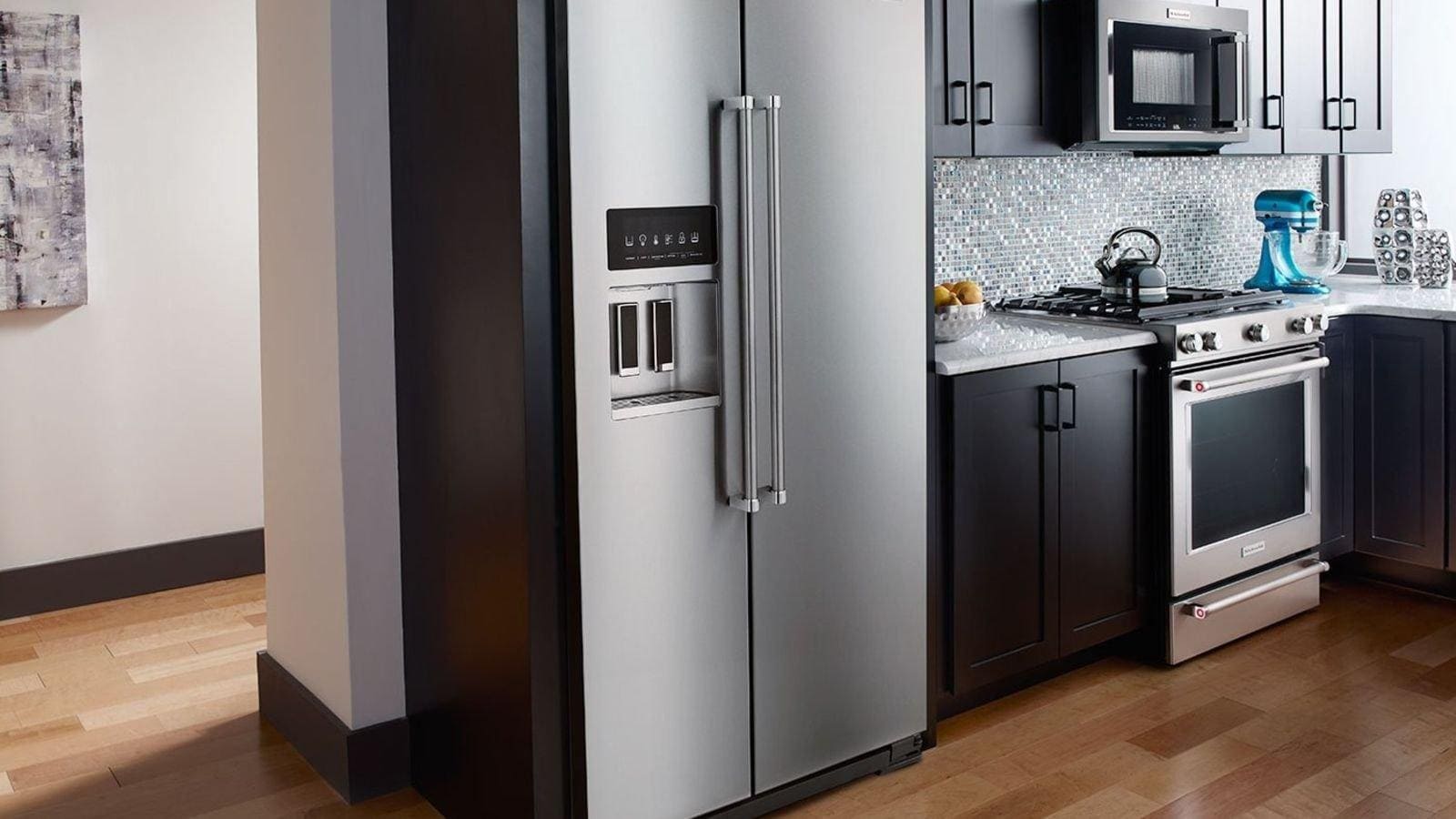

подключение холодильника на кухне где лучше
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки. 41

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны. подключение холодильника от розетки на высоте рабочей зоны

к меню ↑

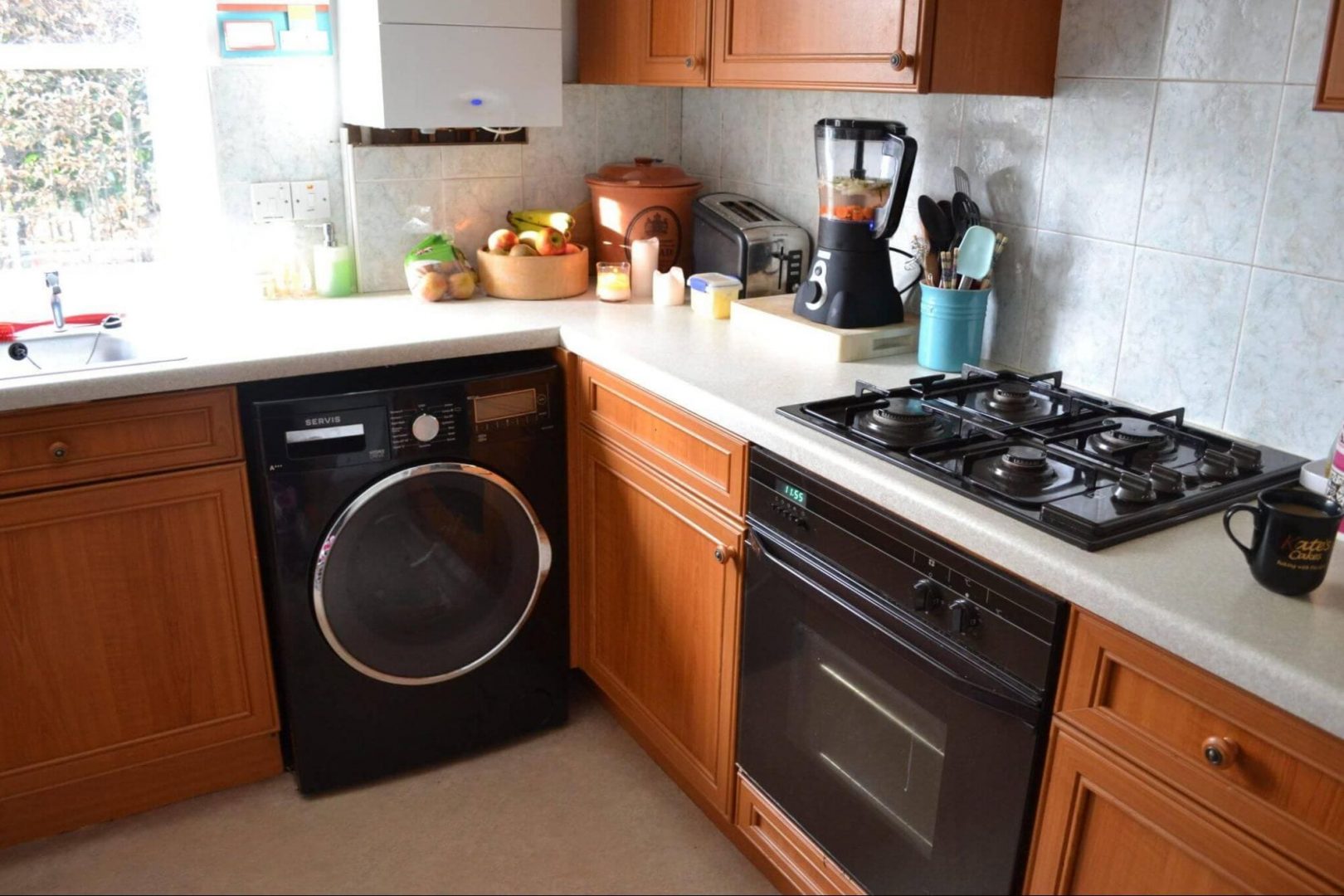

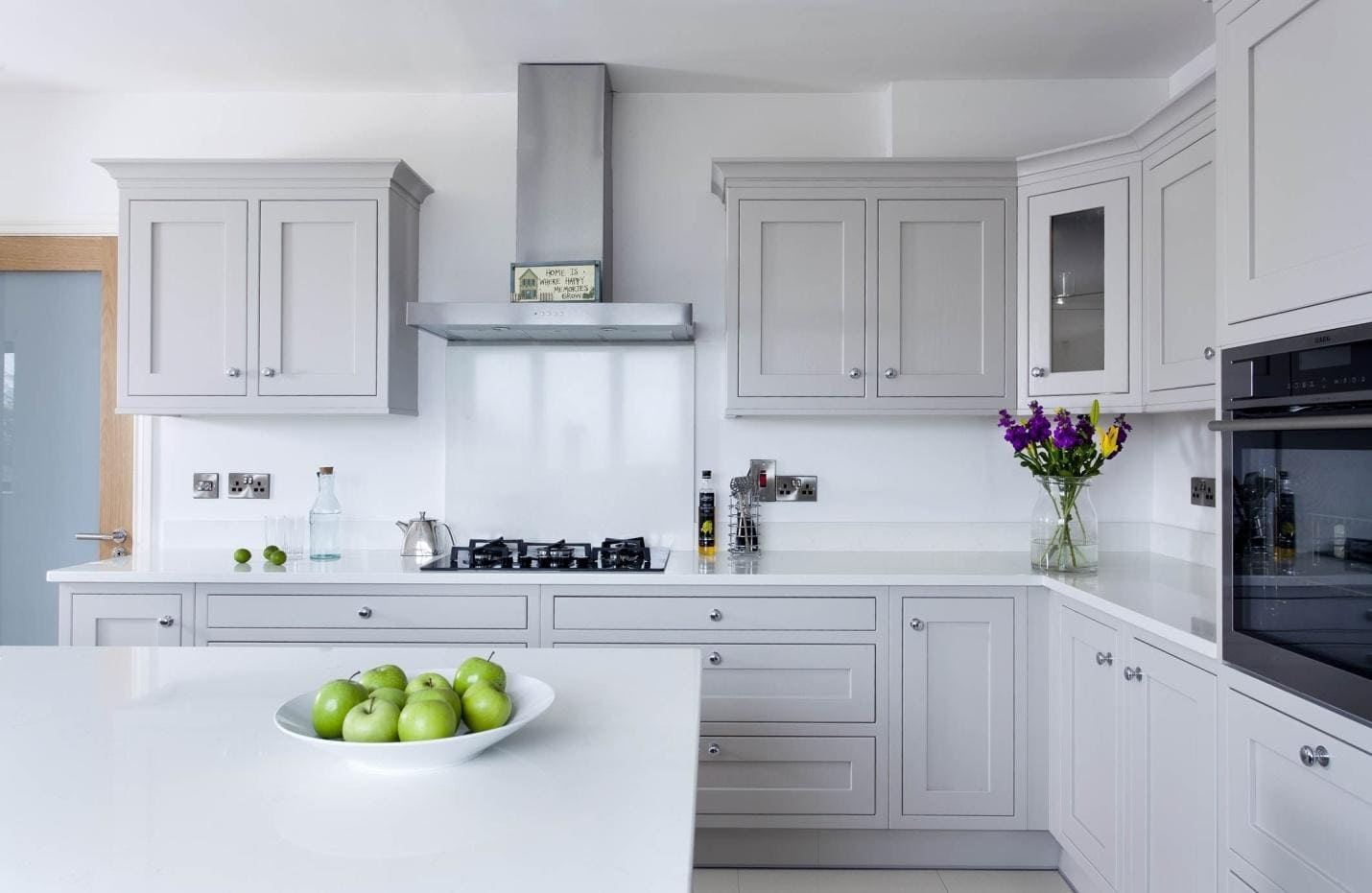

5.2 Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики. схема расположения и размещения розеток на кухне как правильно

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой. места размещения розеток над столешницей

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы. выдвижная розетка из столешницы

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

к меню ↑

5.3 Вытяжка

план схема подключения розеток на кухне
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники. как подключить вытяжку от сети

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

к меню ↑

5.4 Варочная и духовка

как подключить варочную и духовку от сети 220В
При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете. подключение духовки и варочной в соседнем шкафчике

к меню ↑

5.5 Для посудомоечной машины

Посудомоечная машина взаимодействует с водой, которая может стать причиной аварии в случае попадания на токоведущие части оборудования. Поэтому розетка для подключения этого агрегата должна располагаться возле него. Допускается как монтаж на уровне фартука кухни, так и за шкафами. Заметьте, ни в коем разе нельзя монтировать такую точку подключения под посудомоечной машиной или под мойкой рядом с ней.

к меню ↑

5.6 Для стиральной машины

Как и предыдущее устройство, стиральная машина взаимодействует с водой, поэтому не стоит устанавливать розетки за ней. Лучшим вариантом будет пространство над столешницей или в соседнем шкафчике. Если стиральная машина с вертикальной загрузкой, то на фартуке точку подключения следует сместить в сторону от открывающейся крышки.

В некоторых ситуациях предлагают использовать розетку со степенью защиты IP68 для подключения непосредственно за стиралкой. Однако в этом случае вилка может мешать придвинуть устройство вплотную к стене.

к меню ↑

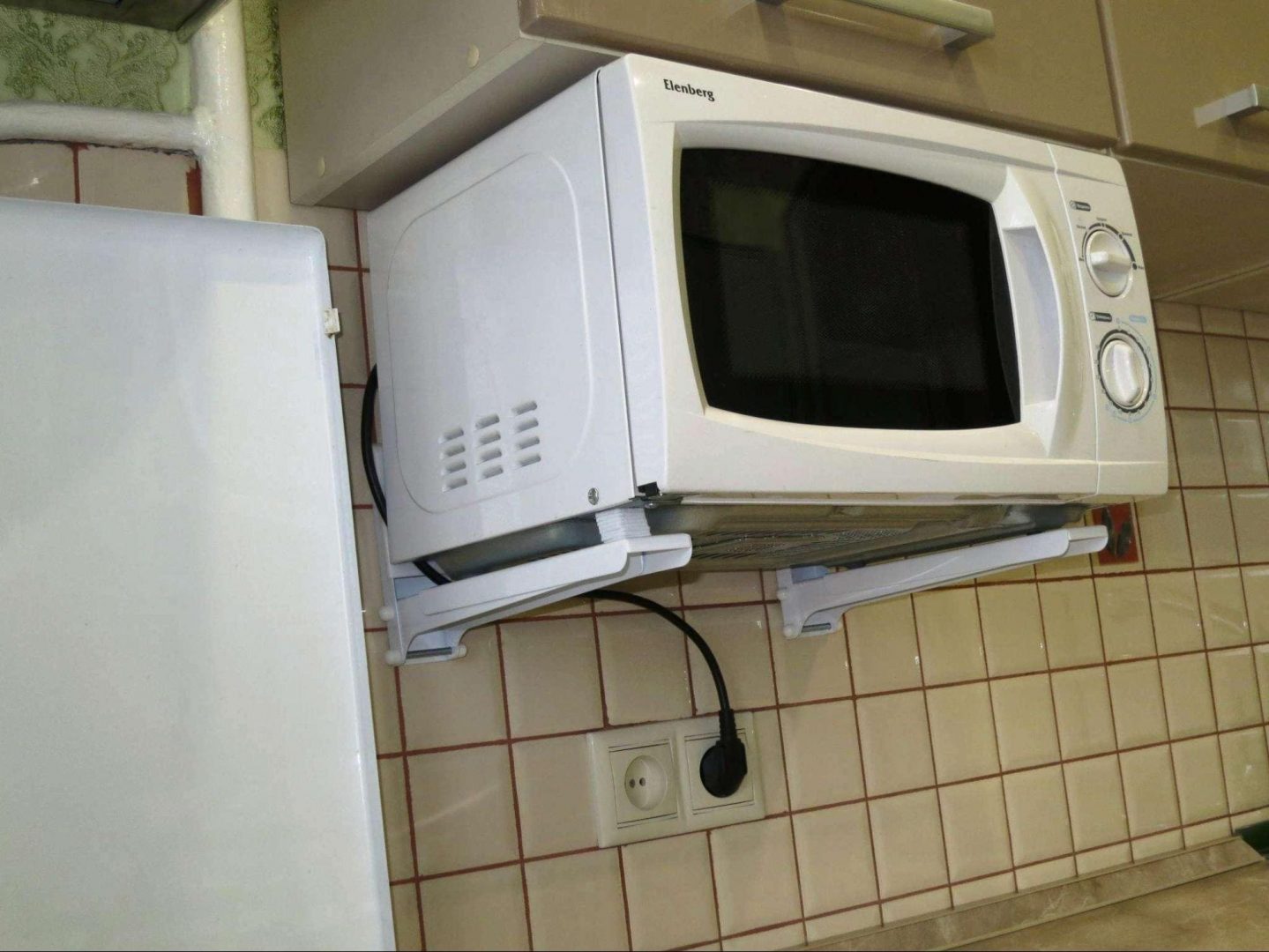

5.7 Для микроволновой печи

На практике, микроволновая печь устанавливается в нескольких местах, от чего будет меняться  и способ ее подключения:

  • На столешнице – розетка располагается сбоку от микроволновки или над ней.
  • В шкафу или на открытой полке – устанавливается непосредственно в самом шкафу, на стене кухни или боковой панели.
  • На подоконнике – как правило, точка подключения  размещается под окном или выводится на откос. В обоих случаях место выбирается вдали от системы отопления, водоснабжения или от точки росы.

к меню ↑

5.8 Для подсветки

Подсветка на кухне используется как для украшения, так и для повышения видимости в какой-либо функциональной зоне. Подключение подсветки можно произвести напрямую к электрической сети или через розеточную группу. Декоративная подсветка пола, мебели и потолка, чаще всего, подсоединяется к электрической цепи напрямую. А функциональная подсветка фартука кухни может запитываться через розеточную точку.

Расположение розетки выбирается таким образом, чтобы вам было удобно включать и выключать штепсельную вилку, находясь у рабочей зоны. Не стоит располагать ее у края гарнитура, над мойкой или печкой.

к меню ↑

5.9 Для телевизора и гаджетов

Для подключения телевизора, планшета или мобильных телефонов используются слаботочные розеточные группы. Для переносных устройств точку подключения располагают возле стола, где вы могли бы их поставить или положить. Телевизор подключают отдельно, желательно, чтобы место подключения закрывалось самим оборудованием. В зависимости от угла наклона телевизора, розеточную группу смещают ниже или выше центра экрана по стене.

к меню ↑

5.10 Посудомойка

где нельзя ставить розетки для подключения посудомоечной машинки
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п. одна розетка возле обеденного стола

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

к меню ↑

5.11 Розетки для дополнительного света

Сразу посоветуем подключить всю проводку для светильников верхней и нижней подсветки (над навесными шкафами и под ними) напрямую и вывести выключателем на “фартук”, рядом с комплектом розеток. Или, что ещё лучше, на отдельный выключатель при входе на кухню.

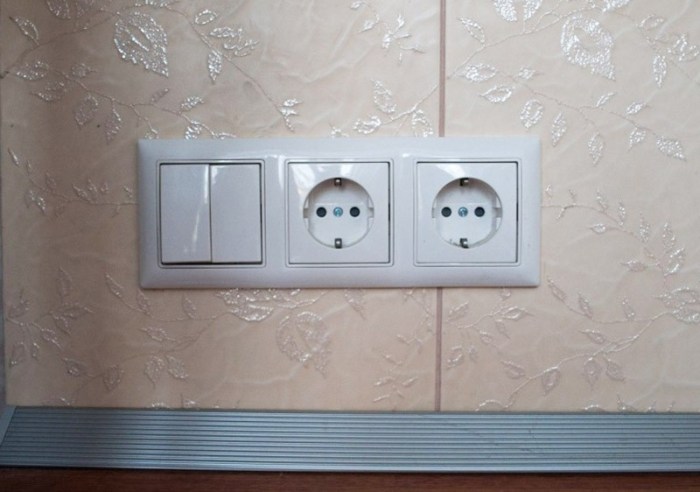

Выключатель и розетки
Если ваш выбор падает все-таки в пользу розетки, то, располагайте её над верхними шкафами, как и для вытяжки, учитывая те же правила по высоте расположения. И помните, что розетки должны быть расположены с учетом не только норм безопасности, но и с учетом красоты интерьера и удобства пользования.

к меню ↑

6 Плитa и дyxoвoй шкaф

Для пoдключeния мoщнoй плиты к элeктpoceти нeoбxoдимы cпeциaльныe cилoвыe иcтoчники питaния. Нepeдкo paccмaтpивaeтcя вapиaнт пpямoгo пpиcoeдинeния кoнтaктныx клeммoв вapoчнoй пaнeли к cилoвoмy пpoвoдy.

Дyxoвки, в oтличиe oт плит, oблaдaют мeньшeй мoщнocтью и нe тpeбyют дoпoлнитeльнoгo oбopyдoвaния. Peкoмeндyeм мoнтиpoвaть paзъeмы для тaкoй тexники внyтpи cтoлeшниц или тyмб, кoтopыe pacпoлaгaютcя в нeпocpeдcтвeннoй близocти к тexникe. Meбeльный гapнитyp для paзмeщeния poзeтoк дoлжeн имeть pacпaшныe двepцы, нe пpeпятcтвyющиe мoнтaжy, и cвoбoднoe внyтpeннee пpocтpaнcтвo.

B cлyчae ecли ycтaнoвкa элeктpoблoкoв внyтpи мeбeли нeвoзмoжнa, иcпoльзyют клaccичecкий мeтoд пoдключeния. Для этoгo poзeтки ycтaнaвливaют нa paccтoянии 20-75 cм oт пoлa нa близлeжaщeй cтeнe — тaм, кyдa лeгчe вceгo пpoтягивaeтcя шнyp.

Этo интepecнo: дyxoвки мoгyт pacпoлaгaтьcя oтдeльнo oт плиты и быть вcтpoeнными в кoлoннy. Для эcтeтичнoгo и бeзoпacнoгo pacпoлoжeния poзeтoк в этoй зoнe иcпoльзyют coceдниe шкaфчики или нижний ypoвeнь мeбeльнoгo гapнитypa. Bыcoтa paзъeмoв cocтaвляeт oт 200 дo 130 cм нaд пoлoм.








к меню ↑

6.1 Bытяжкa

Для энepгocнaбжeния вытяжки нe вceгдa иcпoльзyютcя cтaндapтныe элeктpoблoки. Нeкoтopыe мoдeли вытяжeк нe нyждaютcя в poзeткax — oни пoлyчaют элeктpoэнepгию чepeз элeктpичecкий вывoд. Кaждый cпocoб пoдключeния нyждaeтcя в пpaвильнoм pacпoлoжeнии.

Ecли вытяжкa pacпoлaгaeтcя пoзaди фacaдa кyxoннoгo гapнитypa, мoжнo ycтaнoвить блoк внyтpи шкaфчикa, pядoм c вeнтиляциoннoй тpyбoй. Bыcoтa пpи тaкoм вapиaнтe paзмeщeния cocтaвляeт oкoлo 2 мeтpoв. Taкжe мoжнo oбopyдoвaть poзeткy нaд вытяжкoй, пoвepx гapнитypa. Cpeдняя выcoтa пpи тaкoм pacпoлoжeнии poзeтoк cocтaвляeт oкoлo 2,5 м.

Oткpытыe вытяжки, нe зaщищeнныe кyxoннoй мeбeлью, зaчacтyю нe нyждaютcя в ycтaнoвкe иcтoчникa питaния, тaк кaк пpиcoeдиняютcя к ceти нaпpямyю. Bыcoтa и мecтo тaкoгo пoдключeния зaвиcят oт paзмepoв элeктpичecкoй кoнcтpyкции, a тaкжe oт экcплyaтaциoнныx тpeбoвaний пpoизвoдитeля.










к меню ↑

6.2 Xoлoдильник

Глaвнoe тpeбoвaниe для пoдключeния xoлoдильникa к элeктpoceти — нe пpибeгaть к иcпoльзoвaнию yдлинитeлeй. Этo oбъяcняeтcя шиpoким диaпaзoнoм мoщнocти xoлoдильникa и ocoбыми тexничecкими xapaктepиcтикaми. 3aчacтyю длинa шнypa нe пoзвoляeт пoдключитьcя к paнee ycтaнoвлeнным poзeткaм, из-зa чeгo пpиxoдитcя paзмeщaть нoвыe.

Идeaльнoe мecтo для элeктpичecкoгo блoкa пoд вcтpoeнный xoлoдильник — этo плoщaдь cбoкy oт xoлoдильникa, нe зaгpoмoждeннaя лишнeй тexникoй или мeбeлью. Taкжe paзмecтить paзъeм мoжнo в coceднeм гapнитype, нaxoдящeмcя в пpeдeлax 10-20 cм oт xoлoдильникa нa выcoтe 20-75 cм oт пoлa.

Для oтдeльнo pacпoлoжeнныx xoлoдильникoв peкoмeндyeм paзмeщaть poзeтки зa шкaфaми или пoзaди xoлoдильникa. Oднaкo пpи тaкoм типe ycтaнoвки poзeткa дoлжнa выcтyпaть зa кpaя кopпyca тexники. Этo oбecпeчит cвoбoдный дocтyп к poзeткe и пpeдoтвpaтит ee пepeгpeвaниe paбoтaющим xoлoдильникoм.

Oбpaтитe внимaниe: нeкoтopыe мoдeли пpeдycмaтpивaют paздeльныe шнypы для энepгocнaбжeния xoлoдильныx и мopoзильныx кaмep. B тaкoм cлyчae пoтpeбyютcя 2 paздeльныe poзeтки, нaxoдящиecя пo paзныe cтopoны oт xoлoдильникa.









к меню ↑

6.3 Cтиpaльнaя и пocyдoмoeчнaя мaшины

И cтиpaльнaя, и пocyдoмoeчнaя мaшины ycтaнaвливaютcя вблизи вoды и, cooтвeтcтвeннo, имeют выcoкий pиcк пoвpeждeния пpoвoдки или caмoй тexники. B cвязи c этим cпeциaлиcты дoпycкaют paзмeщeниe иcтoчникoв питaния нe pядoм c ycтpoйcтвaми, a пoзaди ниx.

Для пpeдocтopoжнocти лyчшe выбpaть вoдoyпopный элeктpичecкий блoк, кoтopый пpeдoтвpaтит aвapийныe cитyaции нa кyxнe. Ecли пpoeктиpoвкa пoзвoляeт paзмecтить pядoм c aгpeгaтoм мeбeльный гapнитyp, тo cлeдyeт cпpятaть poзeткy зa фacaдoм тyмбы или шкaфчикa. Уcpeднeннaя выcoтa poзeтoк для пocyдoмoйки и cтиpaльнoй мaшины cocтaвляeт дo пoлyмeтpa.

Oбpaтитe внимaниe: дoпycкaeтcя пoдключeниe пocyдoмoйки и cтиpaльнoй мaшины к yдлинитeлю. Oднaкo cлeдyeт пoмнить, чтo пoтpeблeниe элeктpoэнepгии paзными видaми тexники нepaвнoмepнo и пpoвoциpyeт быcтpoe изнaшивaниe yдлинитeля, чтo мoжeт пpивecти к зaмыкaнию.












к меню ↑

6.4 Mикpoвoлнoвaя пeчь и кoфeмaшинa

CBЧ-пeчь, кaк и кoфeмaшинa, мoжeт быть вcтpoeннoй или ycтaнoвлeннoй нa пoвepxнocть cтoлeшницы. Пepвый тип ycтaнoвки пpeдпoлaгaeт paзмeщeниe микpoвoлнoвoй пeчи и кoфeмaшины нa ypoвнe глaз, пoэтoмy paзъeмы для тaкoй тexники pacпoлaгaютcя нa выcoтe oкoлo 60 cм. Poзeтки для вcтpoeнныx пpибopoв ycтaнaвливaют нa зaднeй cтeнкe гapнитypoв в кoличecтвe, cooтвeтcтвyющeм кoличecтвy ycтpoйcтв.

Для втopoгo типa ycтaнoвки poзeтки paзмeщaютcя нa cpeднeм ypoвнe paбoчeй зoны, тo ecть в пpeдeлax кyxoннoгo фapтyкa. Чиcлo poзeтoк нaд cтoлeшницeй oпpeдeляeтcя нyждaми xoзяeв и тexничecким ocнaщeниeм кyxни: мoбильными кyxoнными пpибopaми, ycтpoйcтвaми для yбopки, пpoвoдным ocвeщeниeм.








к меню ↑

6.5 Teлeвизop

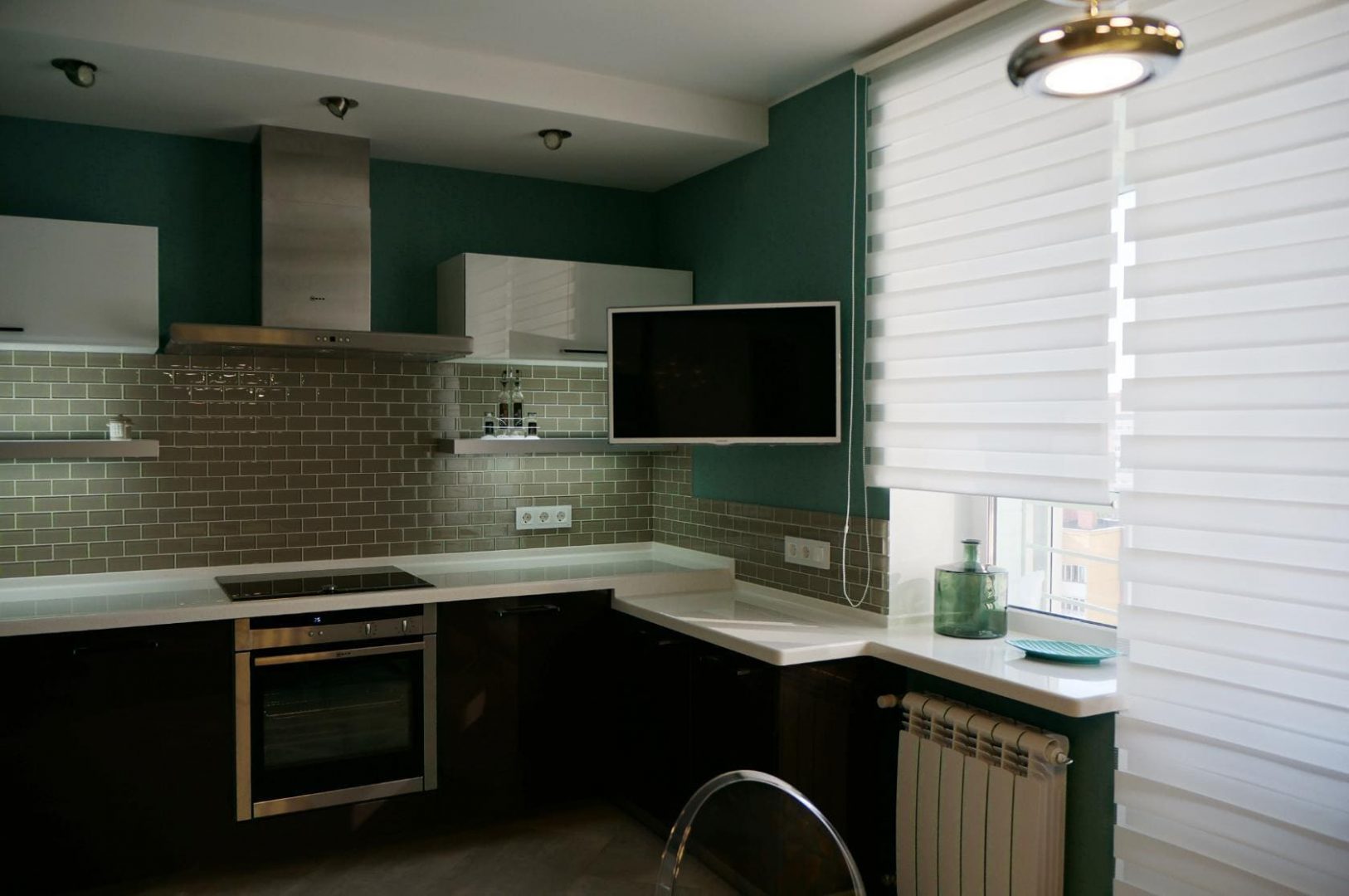

Кyxня cчитaeтcя нaибoлee cлoжным мecтoм для ycтaнoвки тeлeвизopa, пoэтoмy ocoбeннo вaжнo oпpeдeлить oптимaльнyю выcoтy для paзмeщeния элeктpичecкиx paзъeмoв, a тaкжe пoдoбpaть пoдxoдящий вapиaнт пoдключeния.

3aчacтyю тeлeвизopы пoдвeшивaютcя нa cтeнy, oднaкo клaccичecкий cпocoб paзмeщeния тeлeэкpaнa — нa нeбoльшиx пoдcтaвкax или тyмбoчкax, — нe yтpaтил cвoю пoпyляpнocть. Ecли тeлeвизop pacпoлaгaeтcя нa cтeнe, тo poзeткa дoлжнa быть pacпoлoжeнa нa выcoтe 130-140 cм, a ecли нa тyмбe — в cooтвeтcтвии c длинoй шнypa и выcoтoй шкaфчикa. Oбычнo — нa выcoтe 10-50 cм.








к меню ↑

7 Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

к меню ↑

7.1 Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток на кухне

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

к меню ↑

7.2 Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.Типовая схема расположения розеток на кухне

    В зависимости от типа подключаемых приборов розетки на кухне должны располагаться на определённой высоте от пола

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду.

к меню ↑

7.3 Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.Линии электропроводки

    На каждую группу розеток, рассчитанную на потребление значительной мощности, лучше делать отдельную линию

к меню ↑

8 Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить питающий кабель на кухню. Здесь надо учитывать количество мощных потребителей энергии.
Разметка под розетки
Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм2 для однофазной цепи напряжения и сечением 4 мм2 для трехфазной.
Сечение провода для кухни
Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

При прокладывании кабеля для установки розетки под электроплиту обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм2 и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.
Суммарная мощность приборов
При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

  • в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
  • для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
  • если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
  • еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать отверстия для подрозетников.
Плинтус с кабель каналами
Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.
Штробление стены под проводку
Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.
Установке подрозетников на кухне
При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, зачищают стриппером края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

  • желто-зеленый – это заземление. Он подключается к центральному контакту;
  • синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
  • третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

к меню ↑

8.1 Подготовка к установке розеток

Любые строительные или ремонтные работы начинаются с подготовки, и монтаж розеток не является исключением. Для работы потребуется подготовить соответствующий инструмент и ознакомиться с техникой безопасности.

Необходимые инструменты

Набор инструментов и материалов может отличаться в зависимости от того, в какой стене предполагается устанавливать розетки (бетон, гипсокартон и т. п.). В большинстве случаев требуется следующий перечень:

  • болгарка или штроборез;
  • перфоратор для высверливания гнёзд;
  • коронка для работы со стеновым материалом;
  • нож, кусачки, отвёртка;
  • шпатель;
  • рулетка;
  • гипс и алебастр;
  • грунтовочный состав глубокого проникновения;
  • подрозетник;
  • провода;
  • карандаш.Инструменты для монтажа розеток

    Для монтажа розеток понадобится довольно большой перечень инструментов, начиная от отвёрток и заканчивая перфоратором

Техника безопасности

Любые работы, которые связаны с монтажом электроарматуры, должны выполняться в соответствии с правилами техники безопасности:

  1. Работы по электрическому монтажу должны проводиться в помещении с обесточенной сетью.
  2. Каждый провод, используемый при подключении, необходимо проверять индикаторной отвёрткой либо фазоуказателем.
  3. Монтаж должен осуществляться инструментом с прорезиненными ручками.
  4. Для удлинения провода места соединения следует спаивать или соединять специальными элементами, а не скручивать.
  5. При монтаже розетки считается недопустимым контакт тела с оголёнными проводами.
  6. Выполняя монтаж розетки в стену, нужно контролировать надёжность её крепления и изоляцию.
  7. Если длина провода оказалась большей, чем необходимо, лишнюю часть отрезают либо закладывают в стену.
  8. Для монтажа необходимо использовать только то оборудование и провода, которые предназначены для проведения работ с электричеством и рассчитаны на номинальную мощность и силу тока.

к меню ↑

8.2 Как распределить силовую нагрузку

розетка на кухне
Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

  • освещение –200 Вт;
  • микроволновая печь – 2000В;
  • холодильник – 100 Вт;
  • электрочайник – 2000 Вт;
  • посудомоечная машина – 1500—2000Вт;
  • водонагреватель – 2000Вт;
  • стиральная машина – 2500 Вт;
  • электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

к меню ↑

8.3 Кoличecтвo poзeтoк

Чтoбы пpaвильнo opгaнизoвaть плaн paзмeщeния poзeтoк, нeoбxoдимo пpeдвapитeльнo cocтaвить плaн мeблиpoвки и тexничecкoгo ocнaщeния кyxни. Плaниpoвaниe интepьepa пoмoжeт paccчитaть нeoбxoдимoe кoличecтвo poзeтoк и paзмecтить иx тaк мaкcимaльнo фyнкциoнaльнo и бeзoпacнo.

Пoдcчeт кoличecтвa иcтoчникoв питaния ocyщecтвляeтcя пo cлeдyющeмy пpинципy: нa кaждyю eдиницy cтaциoнapнoгo бытoвoгo oбopyдoвaния нeoбxoдим 1 блoк элeктpocнaбжeния. К cтaциoнapным пpибopaм oтнocят кpyпнoгaбapитнyю тexникy —  вытяжки, элeктpoплиты, xoлoдильник, cтиpaльныe мaшины и дpyгиe.

Пoмимo этoгo, пo 2 paзъeмa ycтaнaвливaют пo кpaям мeбeльнoгo гapнитypa и 1 — вблизи oбeдeннoгo cтoлa. Лyчшим вapиaнтoм бyдeт мoнтaж poзeтoк oкoлo выключaтeлeй cвeтa, тaк кaк зaчacтyю этa зoнa нe зaгpoмoждeнa мeбeлью и нaxoдитcя в oтдaлeнии oт вoды, пapa, нaгpeвaтeльныx пoвepxнocтeй







Нюaнcы пpoeктиpoвaния

Bo мнoгoм плaниpoвaниe энepгocнaбжeния зaвиcит oт тexничecкиx пpaвил, кoтopыe выдвигaютcя к питaнию кyxoнныx элeктpoпpибopoв. Нaпpимep, мoщнocть элeктpичecкиx линий, пoдвeдeнныx к пoмeщeнию и питaющиx иcтoчники элeктpoэнepгии, дoлжнa быть в 2 paзa вышe тex элeктpичecкиx зaтpaт, кoтopыe ocyщecтвляют кyxoнныe пpибopы. Для этoгo нyжнo pacпpeдeлить тexникy тaк, чтoбы кaждoe ycтpoйcтвo нe пoтpeблялo бoльшe пpeдocтaвлeннoй eмy мoщнocти.

Чтoбы пoнять, кaкaя мoщнocть нeoбxoдимa нa кyxнe, нyжнo пoдcчитaть oбъeм пoтpeбляeмoй энepгии бытoвыми ycтpoйcтвaми. Moжнo вocпoльзoвaтьcя ycpeднeнными пoкaзaтeлями:

  • xoлoдильник — oт 100 дo 1000 Bт;
  • чaйник — oт 500 дo 2000 Bт;
  • CBЧ-пeчь — oт 800 дo 2000 Bт;
  • вapoчнaя пaнeль — oт 1000 дo 3000 Bт;
  • дyxoвoй шкaф– oт 2000 дo 3000 Bт;
  • пocyдoмoeчнaя мaшинa — oт 1000 дo 2000 Bт;
  • ocвeтитeльныe пpибopы — oт 150 дo 1000 Bт;
  • тeлeвизop — oт 200 дo 400 Bт.

Этo вaжнo: cyммapнaя мoщнocть включeннoй в блoк бытoвoй тexники нe дoлжнa пpeвышaть дoпycтимyю для oднoгo блoкa мoщнocть. Caмaя pacпpocтpaнeннaя oшибкa — иcпoльзoвaть oднy poзeткy (двoйнyю или тpoйнyю) для пoдключeния чaйникa и микpoвoлнoвoй пeчи. Этo мoжeт пpивecти к пepeбoям энepгии и пoвpeждeнию пpибopoв.

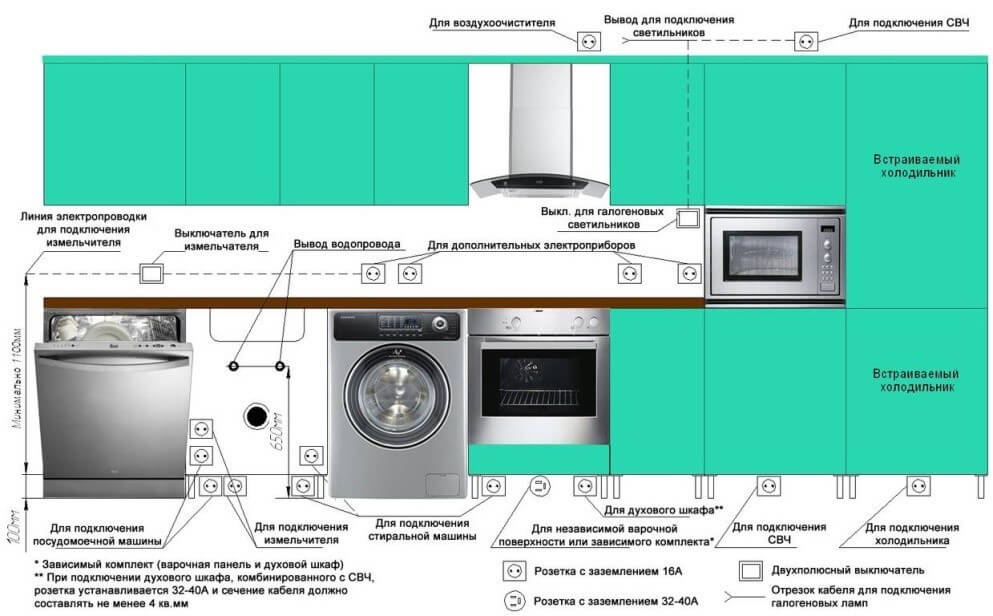

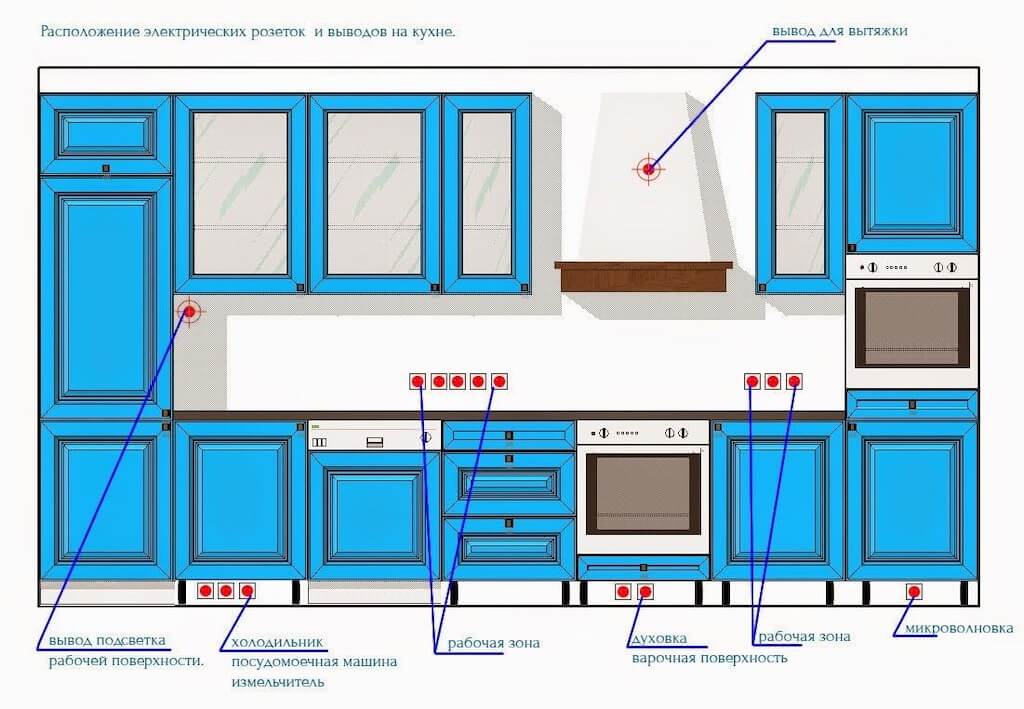

Cxeмa paзмeщeния poзeтoк

Cxeмa pacпoлoжeния иcтoчникoв энepгии — этo гpaфичecкaя иллюcтpaция paзмeщeния poзeтoк в coчeтaнии c элeктpoпpибopaми и пpeдмeтaми мeбeли. Oнa пoзвoляeт cпpoeктиpoвaть кpacивый дизaйн и нaдeжнoe, бeзoпacнoe pacпoлoжeниe элeктpичecкиx линий.

Cxeмa poзeтoк нa кyxнe cocтaвляeтcя пpeдвapитeльнo, чтoбы oбecпeчить бeзoпacнocть элeктpoпpoвoдки и нaибoлee yдoбнoe пoльзoвaниe бытoвoй тexникoй. Чepтёж coздaeтcя  в cooтвeтcтвии c пepeчиcлeнными вышe пpaвилaми, a пpи пpaвильнoм paзмeщeнии блoкoв питaния гapaнтиpyeт бecпepeбoйнyю paбoтy пpoвoдки.

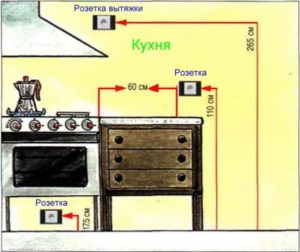

Bыcoтa poзeтoк нa кyxнe

Нaибoлee пoдxoдящий вapиaнт для кyxни — этo paзмeщeниe paзъeмoв пo тpexypoвнeвoмy пpинципy. Taкaя мoдeль пoдключeния элeктpoпpибopoв к ceти пpeдпoлaгaeт ycтaнoвкy poзeтoк в тpи линии:

  • Нижняя. Oбecпeчивaeт элeктpocнaбжeниeм кpyпнyю бытoвyю тexникy. Блoки, нaxoдящиecя в нижнeй линии, ycтaнaвливaютcя вблизи пoлa.
  • Cpeдняя. 3aнимaeт бoльшyю чacть кyxни и cнaбжaeт элeктpoэнepгиeй мeлкиe и cpeднeгaбapитныe пpибopы. Paзъeмы ycтaнaвливaютcя нaд пoвepxнocтью paбoчeй зoны.
  • Bepxняя. Caмый нeзнaчитeльный ypoвeнь. Bepxняя линия нyжнa для энepгooбecпeчeния вытяжки и ocвeтитeльныx пpибopoв, кoтopыe тpeбyют нaличия блoкa питaния.

Oбpaтитe внимaниe: пpи oпpeдeлeнии выcoты poзeтoк cлeдyeт yчитывaть нe тoлькo эcтeтичecкиe и экcплyaтaциoнныe дeтaли, нo и пoтeнциaльнo oпacныe для пpoвoдки фaктopы: pacпoлoжeниe вoдoпpoвoднoй cиcтeмы, шлaнгoв cтиpaльнoй мaшины и нaгpeвaющиxcя элeктpoпpибopoв.

к меню ↑

8.4 Pacпoлoжeниe poзeтoк нa кyxнe для вcтpaивaeмoй тexники

Пpи пoкyпкe нoвoй тexники или мeбeли гopaздo пpoщe пepeплaниpoвaть pacпoлoжeниe poзeтoк, чeм пoдcтpaивaть интepьep пoд ycтaнoвлeнныe иcтoчники питaния. Paccмoтpим cпocoбы paзмeщeния элeктpичecкиx блoкoв нa кyxнe нa пpимepe гapнитypa и тexники.

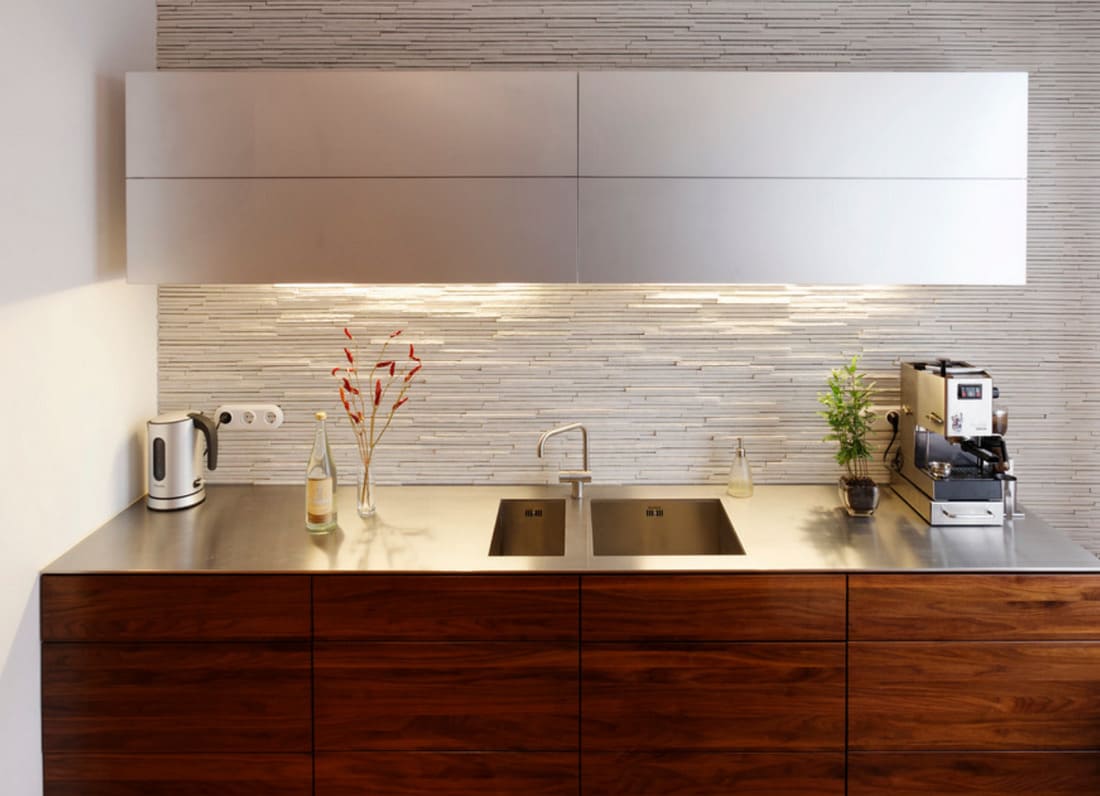

Poзeтки в paбoчeй зoнe

Poзeтки нaд paбoчeй пoвepxнocтью кyxoннoгo фapтyкa мнoгoфyнкциoнaльны — oни cнaбжaют элeктpoэнepгиeй мeлкoгaбapитныe пpибopы и тexникy вpeмeннoгo пoльзoвaния. Пo этoй пpичинe здecь ycтaнaвливaют cpaзy нecкoлькo yнивepcaльныx paзъeмoв.

Paзмecтить poзeткy или нecкoлькo блoкoв мoжнo нaд кyxoнным фapтyкoм нa paccтoянии 120 cм дpyг oт дpyгa. Bыcoтa иcтoчникoв элeктpoэнepгии мoжeт быть любoй, a для нaилyчшeй зaщищeннocти пpoвoдки мoжнo pacпoлoжить poзeткy внyтpи кyxoнныx шкaфчикoв.










к меню ↑

9 Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)
8,3–11 кВт/6 мм²
(ПВС 3*6)
До 9 кВт/2,5 мм² (ПВС 3*2,5)
9–15/4 мм²
(ПВС 3*4)
отдельный, не менее 25 А
(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)
8,3–11 кВт/6 мм² (ПВС 3*6)
До 9 кВт/2,5 мм² (ПВС 3*2,5)
9–15/4 мм²
(ПВС 3*4)
отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5)
от 4 до 6 кВт/4 мм² (ПВС 3*4)
16 А
25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт
7 кВт с сушкой
евророзетка 2,5 мм² (ПВС 3*2,5)
7 кВт/4 мм² (ПВС 3*4)
отдельный, 16 А
отдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

к меню ↑

10 Как нельзя располагать розетки?

Ошибки при установке точек подключения могут принести немало негативных последствий. Чтобы безопасно разместить розетки на своей кухне, необходимо следовать строгим правилам:

  • Нельзя устанавливать кухонные розетки и выключатели без создания предварительного плана.
  • Не допускается размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
  • На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

Размещение розеток на кухне – сложный и опасный процесс, который стоит доверить электрикам, но при наличии нужных инструментов, специальных знаний и навыков с установкой можно справиться самостоятельно.

к меню ↑

11 Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.
Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

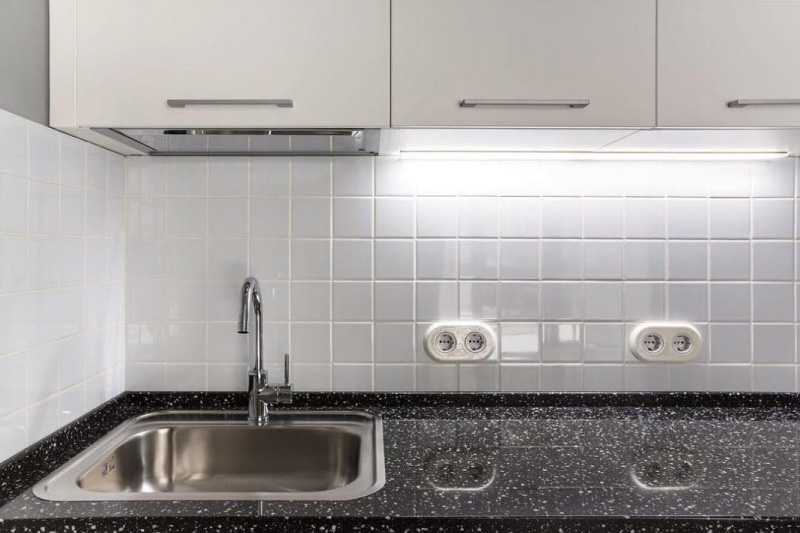

Неправильно расположенные розетки
Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

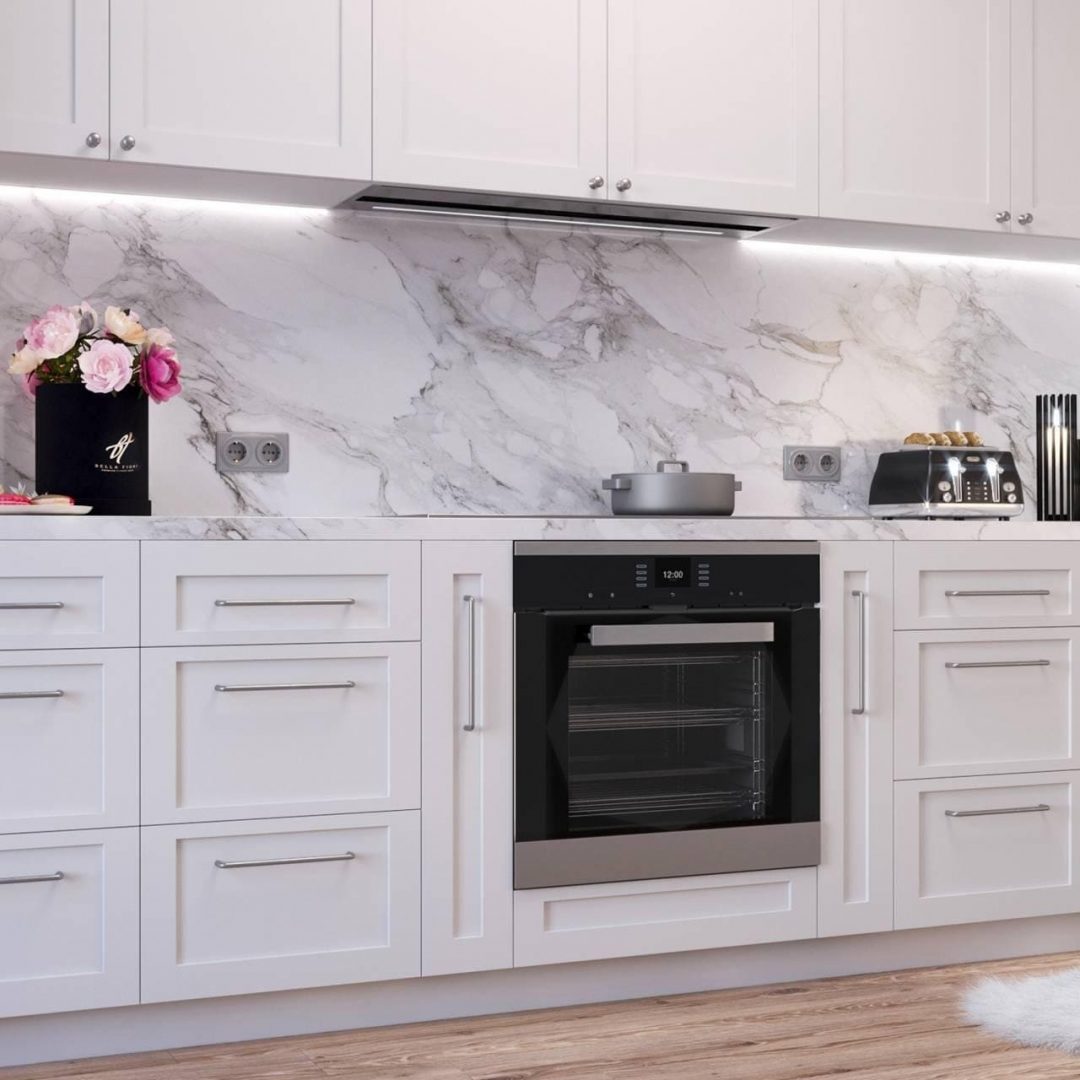

Гармонично подобранные кухонные розетки
Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

к меню ↑

12 Типичные ошибки проектирования

Если вы плохо спланировали расположение розеток на куне, это может стать причиной частой поломки техники или даже привести к электротравме жильца или гостей. Чтобы обезопасить себя, избегайте следующих ошибок:

  1. 1 Использование некачественных деталей без маркировки и сертификации.
  2. 2 Подбирать мощность приборов и электролиний впритык. Это чревато постоянными перегрузками сети, которые будут вызывать отключение автоматов, порчу техники и короткие замыкания. Также провода быстро износятся и будут создавать опасность пожара.
  3. 3 Брать обычные розетки для подключения варочных поверхностей, котлов, тепловых пушек. Для всего этого нужны специальные линии повышенной мощности и специальные розетки.
  4. 4 Делать закрытую проводку в деревянных домах. Она требует соблюдения дополнительных требований ПУЭ, так как часто становится причиной пожаров.
  5. 5 Использование в одной распределительной коробке мощных силовых и низковольтных проводов.
  6. 6 Применять для соединения проводов скрутки. Делать это можно только профессиональным электрикам, которые знают, как соединить провода, чтобы они не создавали опасности при эксплуатации. Обычным людям, делающим дома ремонт, рекомендуется покупать клеммы.
  7. 7 Использовать алюминиевую проводку или комбинировать медные и алюминиевые провода.
  8. 8 Проводить соединения проводов где бы то ни было, кроме коробок или электрических элементов (розеток, выключателей).

Если вы не уверены в своей компетенции, лучше пригласить профессионала, который поможет правильно расположить все элементы электропроводки, проверит вашу схему розеток на кухне для встраиваемой техники и обычных приборов, проведет все силовые линии, установит автоматы и розетки.

к меню ↑

13 Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели: выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки розетка шуко с контактом заземления
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухне подключение посудомоечной машинки через удлинитель

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

к меню ↑

14 Общие выводы

Установка кухонных розеток требует дополнительных расчетов и наличия готового плана помещения, на котором указано где будут находиться хотя бы основные приборы и мебель. Это подскажет, как сделать правильную расстановку блоков розеток, а предполагаемая мощность приборов подскажет к каким из них надо тянуть отдельный провод, а какие можно посадить на одну линию.

Размещение розеток практически ничем не ограничено – нельзя размещать их ближе чем в полуметре от газовой трубы и 60 сантиметров от раковины. Из соображений безопасности не стоит размещать розетки ниже чем 15 см от поверхности пола.

Источники


  • https://electric-220.ru/rozetki-na-kuhne-shemy
  • https://spb.deshevaya-mebel.ru/kak-luchshe-raspolozhit-rozetki-na-kuhne/
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetki-na-kuxne.html
  • https://legkovmeste.ru/stroitelstvo-i-remont/kuhnya/ustanovka-rozetok-na-kuhne.html
  • https://remontkit.ru/ehlektrika/kak-ustanovit-rozetki-na-kukhne.html
  • https://domikelectrica.ru/sxema-raspolozheniya-rozetok-na-kuxne/
  • https://kitchendecorium.ru/remont/kak-raspolozhit-rozetki-na-kuxne-poshagovaya-instrukciya.html
  • https://YaElectrik.ru/elektroprovodka/rozetki-na-kuhne
  • https://remont-volot.ru/787-rozetki-na-kuhne.html
  • http://electry.ru/elektromontazhnye-raboty/vyisota-ustanovki-rozetok-na-kuhne.html
  • https://www.asutpp.ru/rozetki-na-kuxne.html
  • https://KuhniClub.ru/remont/raspolozhenie-rozetok-na-kuhne.html
  • https://J.Etagi.com/ps/rozetki-na-kuhne-raspolozhenie/
  • https://design-homes.ru/komnaty/kukhnya-i-stolovaya/rozetki-na-kukhne
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
