Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

Особенности

В наше время на выбор потребителя представлены разнообразные системы очистки, вентиляторы либо вытяжки. Они различаются по внешнему виду, укомплектованности, технике установки и подключения. Подвесные, настенные, внешне похожие на вертикальный зонт и другие – каждой вытяжке требуется система безотказного электропитания. Местоположение розетки определяется в соответствии с местоположением основной конструкции системы очистки.

Большая часть современных вытяжных систем монтируется в навесном шкафу над варочной панелью (плитой) либо устанавливается автономно (без вспомогательных элементов). При монтаже в шкафчике розетка устанавливается внутри его корпуса, так электроразъем доступен для эксплуатации и нет нужды в дополнительном оформлении. В системах автономного типа принято размещать электрокабели и электророзетки за кожухом вытяжной системы.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

Выбор электророзетки и кабеля

Есть мнение, что для кухни подойдут розетки, обладающие степенью защиты от IP62 и более.

Кроме степени защиты, необходимо обратить внимание на следующие особенности.

  • Материал изготовления. Чересчур недорогие изделия изготавливаются из пластмассы низкого качества. Подобный материал очень быстро приходит в негодность и легче оплавляется (что важно, если розетка будет размещаться вблизи варочной панели).
  • Качество сборки. Розетка должна быть собрана на должном уровне, надежно, без щелей и люфтов. Иначе внутри могут скопиться жиры, пыль и копоть от плиты либо проникнуть влага.
  • Входные гнезда для подключения вилки должны быть скрыты специальными защитными панелями, не позволяющими попадать в розетку чему-либо, кроме вилки (шторками). Для кухни — это совершенно необходимая функция.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

  • Керамоблок для контактной группы. В недорогих образцах тоже может использоваться керамика, но она существенно хуже и мягче, чем в более дорогостоящих моделях. Керамоблок визуально должен быть целым, без явных и малозаметных трещин и сколов.
  • Лепестки для фиксации непременно должны быть жесткими, не короткими. От этого зависит, как прочно розетка будет удерживаться в стенке.
  • Внешний облик. «Супердизайн» кухонных розеток – это, конечно же, не главный критерий. Если же вы собираетесь сделать кухню в определенной стилистике — на внешний облик устройства тоже надо обратить внимание, чтобы он вписался в общее оформление. В противном случае розетку можно убрать в шкаф.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

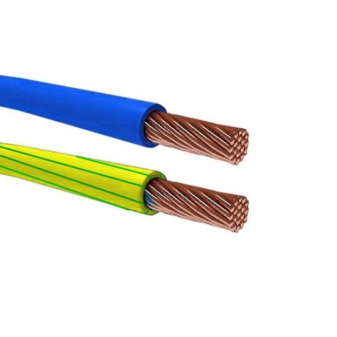

Кабель

Количество электроэнергии, расходуемое кухонной вытяжной системой 100- 400Вт пропорционально току нагрузки не превышает 2А, вследствие этого кабель для электророзетки можно подключить сечением 1-1.5 мм2.

Подобный кабель полностью гарантирует резерв по нагрузке, а также в случае потребности дает возможность подключения к электричеству какого-либо другого бытового электроприбора.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

  • Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
  • Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
  • Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
  • Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

  • Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
  • Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
  • Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

Оптимальное место

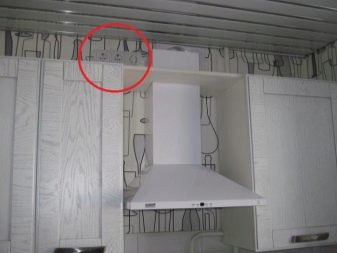

Как говорилось выше, существует несколько вариантов установки розетки для кухонной вытяжки:

  • для встраиваемых модификаций идеальным местоположением будет внутренний короб навесного шкафа, в который встроена вытяжка;
  • для моделей подвесного типа — над верхней панелью, вблизи воздуховода, тогда питающий шнур будет располагаться вне района видимости;
  • в кожухе воздуховода.

Чрезвычайно значима такая характеристика, как высота установки розетки под вытяжку. Профессионалы советуют производить установку на дистанции 190 сантиметров от пола либо 110 сантиметров от столешницы. Подобное решение полностью объяснимо. Идеальная высота монтажа вытяжки — на дистанции 65 сантиметров над электроплитами или варочными поверхностями и 75 сантиметров над газплитами или варочными поверхностями. Ориентировочно высота самих устройств равняется 20-30 сантиметрам. Складываем максимальные размеры и получаем 105 сантиметров. Для комфортной установки розетки оставляем 5 сантиметров. В результате оптимальным ее местоположением будет 110 сантиметров от верха столешницы.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

Несмотря на то, что дистанция до розетки вытяжной системы в 190 сантиметров от пола либо 110 сантиметров от столешницы подходит для основной массы современных вытяжек и на кухнях почти любых архитектурных решений, тем не менее необходимо понимать, что это всего лишь универсальная высота, она не всегда может являться наиболее удачной непосредственно для вашего случая. Вследствие этого еще на стадии электромонтажа необходимо располагать четким планом вашей кухни с выбранным электрическим оборудованием. Тогда у вас будет возможность предельно точно вычислить идеальное место под розетку, при этом принимайте во внимание, что, как правило, длина электрошнура у вытяжки для кухни не больше 80 см в длину.

Способ размещения розетки внутри мебели дает возможность спрятать электропроводку, что отвечает сегодняшнему методу устройства электрических точек. Близкое соседство электрической проводки и дерева угрожает созданием пожароопасных ситуаций.

По этой причине розетки внутри мебели монтируют на несгораемое основание из жаростойких материалов. Проводку прокладывают в гофрированной трубке, выполненной из металла.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

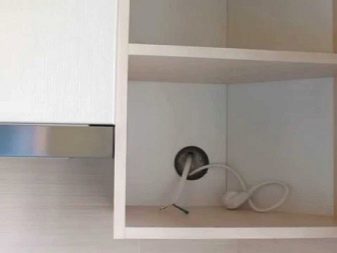

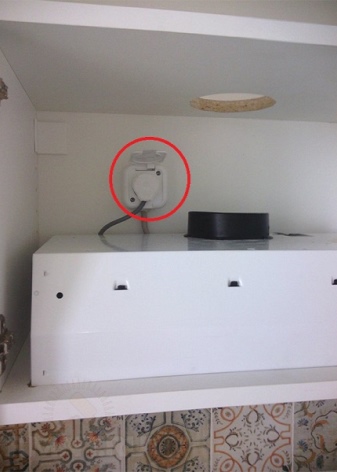

Размещение внутри мебели для встраиваемых приборов

Розетка внутри мебели позволяет скрыть провода подключения, что соответствует современному способу устройства электроточек. Близкое соседство дерева и электропроводки чревато возникновением пожароопасных ситуаций. Поэтому розетки внутри мебели устанавливают на пластины из негорючих материалов. Провода укладывают в металлическую гофрированную трубку.

к меню ↑

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление . Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о .

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

Особенности вентиляции

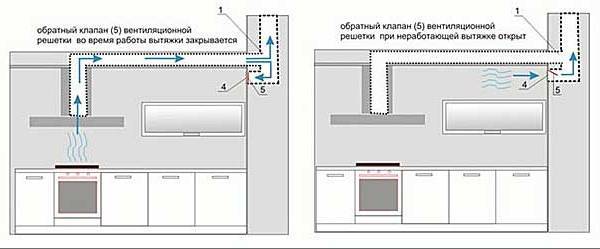

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

к меню ↑

Правила установки точки электропитания

В монтаже розеток ориентируются на ПУЭ (правила устройства электроустановок). В отношении кухонных вытяжек есть свой перечень нормативов.

  1. Пропускная способность электроточки — не менее 15А.
  2. Суммарная мощность подключаемых приборов не должна быть более 4 кВт.
  3. Высота от пола — не менее 190 см.
  4. Наличие заземляющих контактов с силой тока не менее 15А.

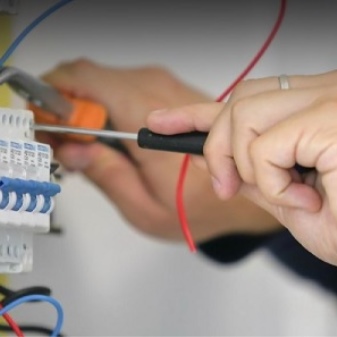

Если суммарная мощность приборов превышает 4 кВт, для подключения вытяжной системы необходимо смонтировать отдельную линию разводки. В большинстве случаев ее прокладывают поверх отделочных материалов, замаскировав декоративными кабель-каналами из пластика.

к меню ↑

Какая розетка подойдет для кухонной вытяжки: правила выбора

Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, выбирать саму розетку и ее расположение нужно с учетом нескольких нюансов.

Основной параметр — степень защиты. Она классифицируется по международной таблице IP. Каждое изделие имеет определенную степень защиты, которая рассчитана на работу в определенных условиях.

Код IP включает 2 цифры. Первая — указывает на размер частиц, которые может пропустить изделие. Вторая — указывает, от чего защищена розетка.

Коды расшифровываются так:

Диаметр пропускаемых частиц

Уровень защиты

0: не имеет защиты

0: не имеет защиты

1: более 50 мм

1: защищена от капель, которые падают сверху

2: 12-50 мм

2: защищена от капель, которые попадают под углом до 15º

3: 2.5-12 мм

3: защищена от капель, попадающих под углом 15-60º

4: 1-2.5 мм

4: защищена от брызг

5: частично защищена от проникновения пыли

5: защищена от струи воды

6: полностью защищена от проникновения пыли

6: защищена от сильной струи воды

7: защищена от кратковременного попадания в воду

8: защищена от полного и длительного попадания в воду

Помимо степени защиты стоит обращать внимание на такие нюансы:

  1. Материал. Слишком дешевые изделия делают из низкокачественного пластика. Такой материал быстрее изнашивается и легче плавится (актуально, если розетка будет располагаться близко к кухонной плите).
  2. Качество сборки. В обязательном порядке изделие должно быть собрано качественно, надежно, без люфтов и шатаний. В противном случае внутрь может набиться пыль, жир и копоть от плиты, или попасть влага.
  3. Наличие «шторок», которые не позволяют попадать в розетку чему-либо, кроме вилки. Для кухни — практически незаменимая функция.
  4. Внешний вид. Дизайн розеток для кухни не является основным критерием. Однако если вы планируете оформить кухню в определенном стиле — на внешний вид розетки тоже стоит обращать внимание: чтобы он не выбивался из общего фона. Как вариант — точку электропитания можно спрятать в шкаф.
к меню ↑

Основные виды кухонных вытяжек

В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.

Основные виды кухонных вытяжек

Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

Розетка для вытяжки в навесном шкафу

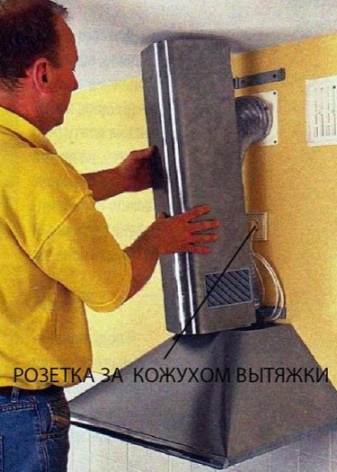

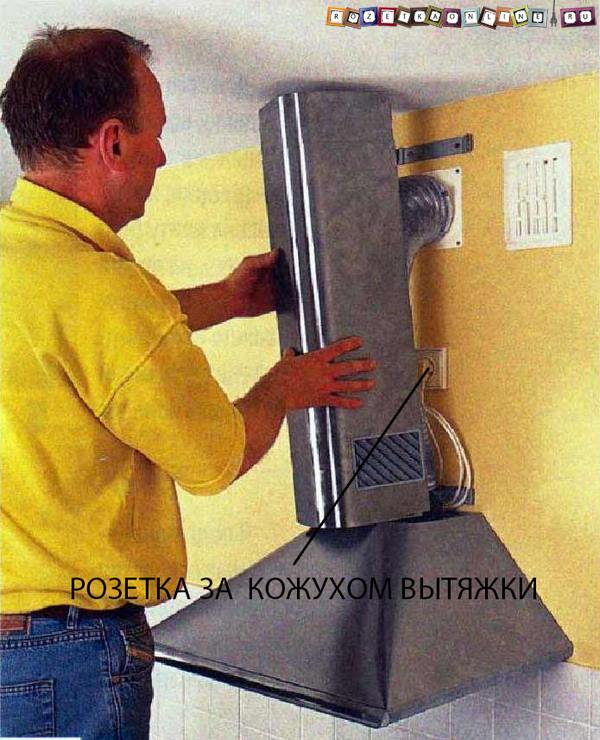

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Розетка для вытяжки в декоративном кожухе вентиляционного канала

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

к меню ↑

Какого производителя и какую модель лучше выбрать?

Главный критерий выбора розетки для кухонной вытяжки — степень защиты.

Для помещений с периодически повышающимся уровнем влажности требуются розетки с IP62 и выше. Согласно классификатору, в такие изделия исключено проникновение пыли и у них имеется защита от сильных струй воды.

Рекомендуется покупать розетки надежных производителей, специализирующихся на выпуске изделий электротехнического назначения. С положительной стороны зарекомендовали себя:

На что обратить внимание при выборе?

Помимо производителя, при выборе розетки учитывают несколько параметров.

  1. Материал изготовления. Оптимальное решение — термостойкий пластик. Бюджетные модели изготавливают из материалов невысокого качества. Такой пластик быстро темнеет и желтеет, легко плавится.
  2. Качество сборки. Недопустимы люфты в соединениях элементов розетки.
  3. Желательно, чтобы отверстия для штекеров вилки были защищены специальными раздвижными шторками.
  4. Дизайн изделия должен соответствовать стилевому решению интерьера.
к меню ↑

Как выбирать розетку? (видео)

к меню ↑

Расположение розетки под вытяжку

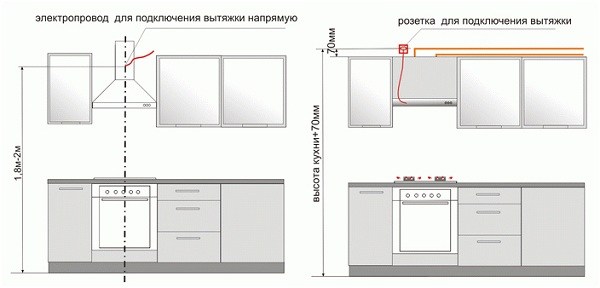

Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.

На высоту установки розетки влияет расположение вытяжки. Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.

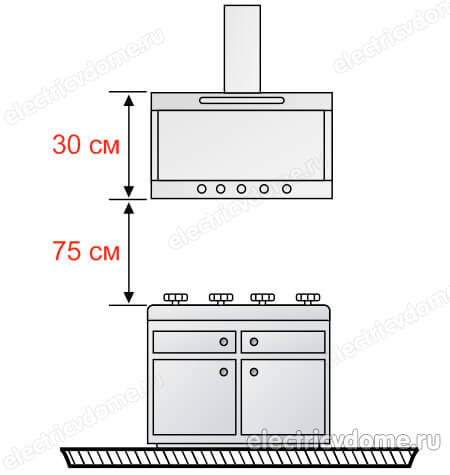

расстояние от плиты до вытяжки
В зависимости от типа плиты высота расположения вытяжки может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.

высота розетки для вытяжки на кухне

Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.

В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.

В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.

Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.

Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки. Правильно составленный чертеж поможет облегчить ваш труд и выбрать наиболее подходящее место для установки.

к меню ↑

Высота установки

Какой должна быть высота розетки для вытяжки на кухне, строгих предписаний нет. Но рекомендуется располагать её на расстоянии от пола на 180−200 см, учитывая удобство и практичность. Если замеры проводить от столешницы или плиты, то это будет 100−110 см.

Хотя предпочтительнее рассчитать высоту исходя из конкретной ситуации. Для этого складывают высоту от плиты или столешницы, высоту вытяжки и половину высоты розетки. Именно такое расположение будет наиболее благоприятным, чтобы точка всегда была на виду, при этом не подвергалась воздействию испарений и температуры от поверхности плиты.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Однако, предпочтительнее предварительно определиться с тем устройством, которое будет использоваться. Дело в том, что у разных моделей или видов вытяжек может сильно отличаться само подключение. Так, выделяют четыре вида вытяжек:

  1. 1. Встраиваемая или встроенная — устанавливается в шкафу. В таком случае и розетку лучше расположить внутри шкафа.
  2. 2. Подвесная — устанавливается или под шкафчиком, или просто навешивается при его отсутствии. Где делать розетку для вытяжки в этом случае, зависит от ситуации: если шкафчик присутствует, то можно установить её внутри.
  3. 3. Потолочная или островная — крепится непосредственно к потолку. В этом варианте, где сделать розетку для вытяжки, решает сам владелец или мастер. Можно запитать её напрямую от линии, а можно сделать точку прямо под потолком. В любом случае это не нарушит какие-либо правила.
  4. 4. Наклонная, Т-образная, каминная, угловая — все они включены в одну группу и устанавливаются в зависимости от назначения. Здесь расположить розетку для вытяжки лучше в непосредственной близости от места установки.
к меню ↑

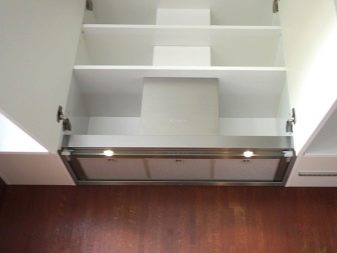

Встроенная система

Отдельное внимание стоит уделить встроенной системе. Здесь имеет большое значение, где должна быть розетка для вытяжки такого типа. А также важно, чтобы были соблюдены все нормы безопасности.

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Как уже понятно, встраиваются такие виды вытяжек непосредственно в шкаф. Но сложность расположения розетки заключается в том, что мебель может иметь совершенно различную и непредсказуемую конструкцию. И именно поэтому планировать расположение точки придётся только тогда, когда уже будет наверняка известно устройство и дизайн.

Приступать к монтажу в данной ситуации придётся после установки мебели. И здесь важно соблюсти все правила ПУЭ:

  1. 1. Устанавливать точку необходимо строго на несгораемую поверхность. Поэтому может понадобиться некоторая модернизация.
  2. 2. Подводка от основной электролинии должна быть упакована в стальную гофрированную трубку.
к меню ↑

Подключение кухонной вытяжки от розетки

Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.

В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить. Эстетику установки розетки каждый владелец дома выбирает сам, чтобы ему нравилось, и было удобно.

При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.

Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.

расположение розетки под вытяжку

Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.

Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.

установка розетки для вытяжки

Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.

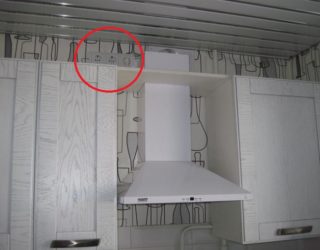

расположение розетки над мебелью

к меню ↑

Как подключить вытяжку без розетки

Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.

Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора. Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.

Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.

Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.

В розетке и вилке идет три провода:

  • Красный или белый – «фаза»;
  • Голубой или синий – «нулевой»;
  • Желто-зеленый - заземление.

Не имея проблем с распознаванием цвета запутаться, не получится.

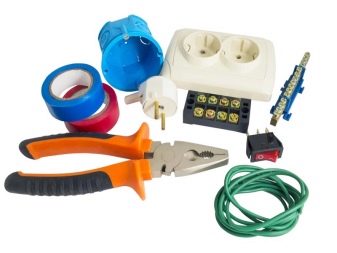

Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы). Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.

Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.

к меню ↑

Подключение вытяжки отдельной линией

Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.

К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.

подключение вытяжки отдельной линией

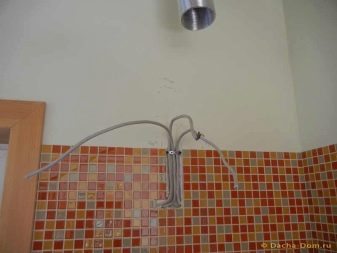

Питающий провод заводится в вытяжку и подключается к соответствующим клеммам. Никаких дополнительных соединений и никаких розеток.

Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу

Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.

Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.

к меню ↑

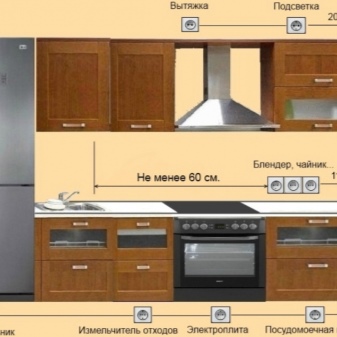

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

  1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
  2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
  3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
  4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
  5. В обязательном порядке должно быть заземление, сила тока — от 15А.
  6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
  7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

к меню ↑

Правила прокладки проводки по кухне (видео)

к меню ↑

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

  • Нвп: высота от вытяжки до плиты;
  • Нв: высота самой вытяжки (корпуса);
  • 5 — половина высоты розетки.
к меню ↑

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Розетка для вытяжки над шкафчиками

Причина в том, что устройства разных видов имеют свои особенности подключения:

  1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.

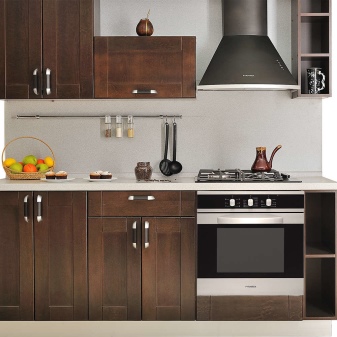

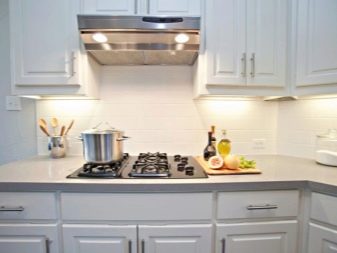

  2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
  3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.

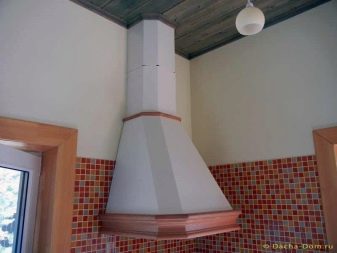

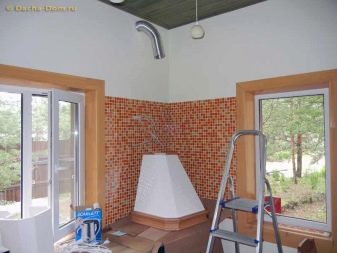

  4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.
к меню ↑

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Розетка в шкафу для встроенной вытяжки

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

  1. Розетка должна устанавливаться на несгораемое основание.
  2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.
к меню ↑

Подключение встроенной вытяжки к сети (видео)

к меню ↑

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

  1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
  2. Присоединить через клеммники Wago (Ваго).
  3. Присоединить через клеммную колодку.
к меню ↑

Способы установки

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа
Розетка для вытяжки подвесного типа

Известно несколько вариантов установки розетки под кухонную вытяжку. Их различают по следующим критериям:

  • для встраиваемых модификаций вытяжных устройств;
  • для образцов вытяжек подвесного типа;
  • по возможности установки розетки в защитном кожухе.

В первом случае розетку для встроенной вытяжки удобнее всего расположить внутри самого навесного шкафа. Для подвесных моделей оптимально подходит зона над верхней панелью, находящаяся около воздуховода. В этом случае питающий шнур надежно скрыт за конструкцией и не портит общего вида кухни. Последний из предложенных вариантов хорош сам по себе, так как розетка надежно скрыта, ее расположение не нарушает ни одного из требований действующих стандартов.

Стандартная длина электрического шнура у вытяжек редко превышает 80 см, что обязательно учитывается при подборе удобного места. На стадии электромонтажа потребуется подготовить четкий план кухни с указанными на нем зонами расположения газовой плиты и домашней электропроводки, чтобы точно определиться с местом, оптимально подходящим для установки силовой розетки.

к меню ↑

Варианты подключения

Розетка для вытяжки на кухне: на какой высоте расположить, где лучше установить, схема монтажа

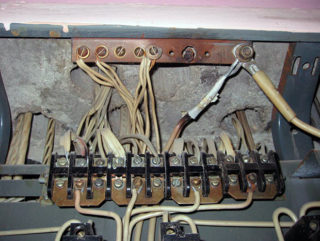

Подключение вытяжки к распределительному щитку — неудобный вариант

Подключать вытяжку в квартире допускается через розетку или напрямую к распределительному щитку (защитному автомату, устанавливаемому в нем). Выгода последнего способа коммутации состоит в следующем:

  • сокращается число соединительных контактов и проводов, повышается надежность эксплуатации питающей линии;
  • расходы на приобретение установочных изделий снижаются – не нужно приобретать отдельную розетку со всеми ее креплениями;
  • не требуется подбирать место под розетку.

Минусом этого варианта подсоединения является возможность отключения вытяжки только с помощью защитного АВ, расположенного на значительном удалении от кухонного помещения.

Преимущество первого способа подключения состоит в удобстве коммутации вытяжного агрегата (розетка всегда находится под рукой) и экономии пространства в распределительном щитке. Его недостаток – необходимость отведения специального места и расходы на обустройство розетки с местным заземлением.

к меню ↑

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

    к меню ↑

    Расстояния и места размещения

    Как разместить розетки на кухне: схемы советы

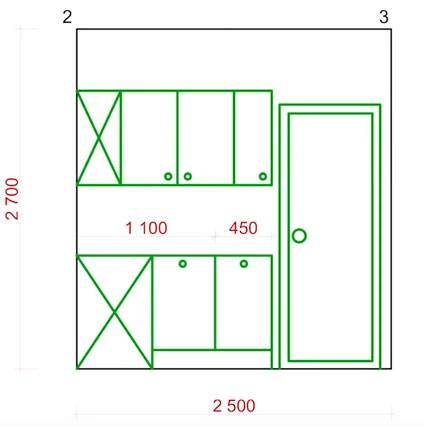

    Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
    Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

    Если кухня угловая, то же самое проделываете со смежной стеной.

    Как разместить розетки на кухне: схемы советы

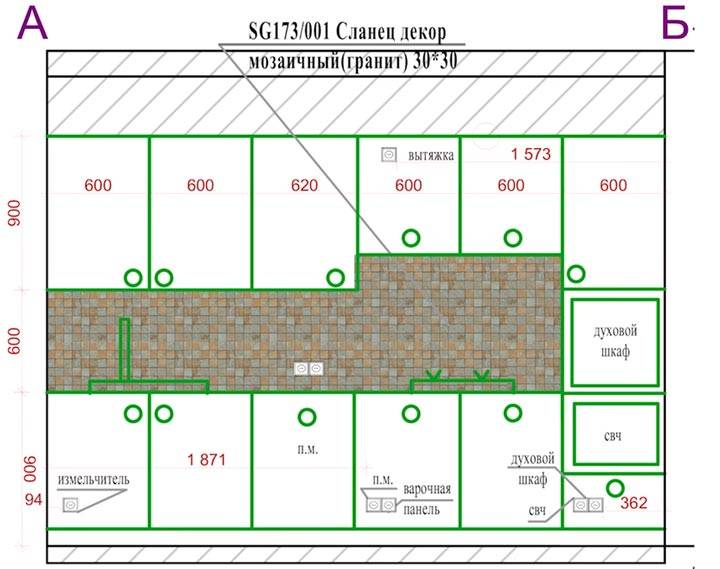

    Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

    к меню ↑

    Холодильник

    Как разместить розетки на кухне: схемы советы
    Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.
    Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

    Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

    Как разместить розетки на кухне: схемы советы

    Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

    Как разместить розетки на кухне: схемы советы

    к меню ↑

    Розетки рабочей зоны и над столешницей

    Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

    Как разместить розетки на кухне: схемы советы

    Размещайте розетки в этой зоне в 105см от пола.

    В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

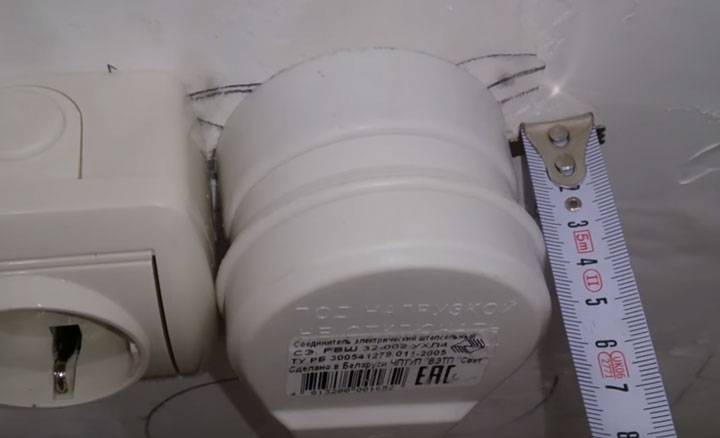

    Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

    Как разместить розетки на кухне: схемы советы

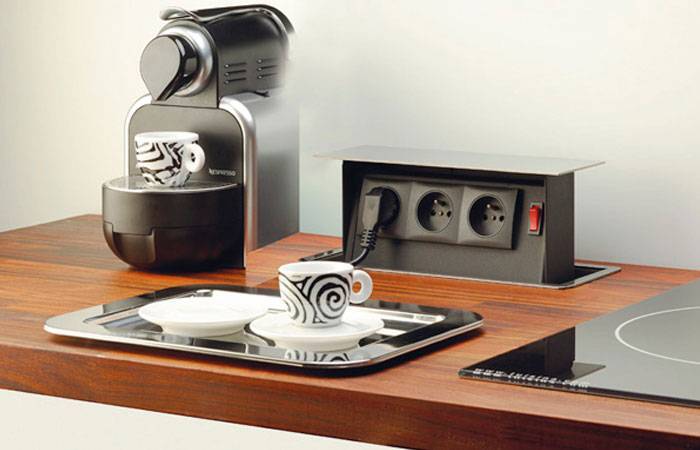

    Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

    Как разместить розетки на кухне: схемы советы

    Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

    Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

    к меню ↑

    Варочная и духовка

    Как разместить розетки на кухне: схемы советы

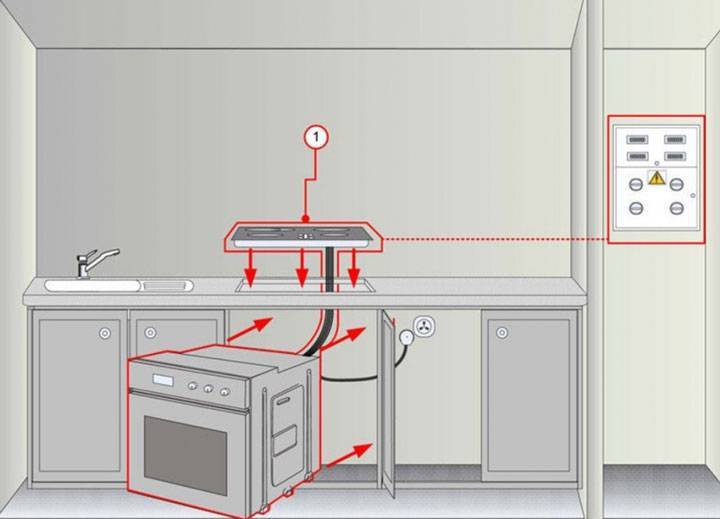

    При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.
    Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

    Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

    Как разместить розетки на кухне: схемы советы

    Если такой возможности нет, то придется подключаться от нижней группы.

    Как разместить розетки на кухне: схемы советы

    В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

    к меню ↑

    Посудомойка

    Как разместить розетки на кухне: схемы советы
    Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.
    Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

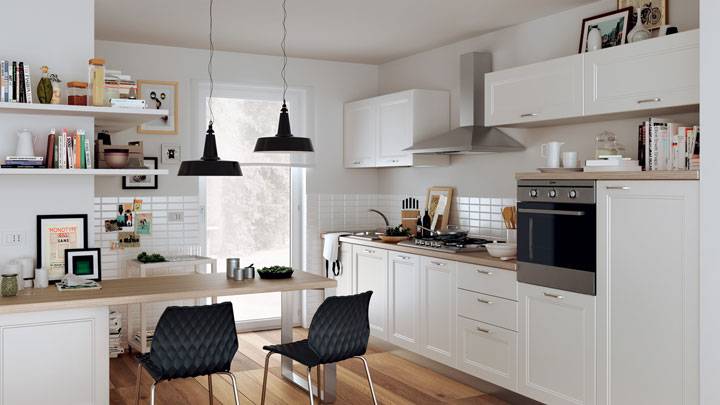

    Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

    В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

    Как разместить розетки на кухне: схемы советы

    Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

    [spoiler title="Источники"]

    • https://stroy-podskazka.ru/vytyazhka/rozetka/
    • https://vdn-plus.ru/gde-dolzhna-byt-rozetka-dlya-vstraivayemoy-vytyazhki/
    • https://kachestvolife.club/o-vozduhe/rassmotrim-gde-delat-rozetku-dlya-vytyazhki
    • https://venteler.ru/gde-dolzhna-byt-rozetka-dlya-vstroyennoy-vytyazhki/
    • https://ventihome.ru/ventilyacionnye/vytyazhki/rozetka-dlya-vytyazhki-na-kuhne-gde.html
    • https://rozetka-online.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/141-gde-delat-rozetku-dlya-vytyazhki
    • https://electricvdome.ru/rozetki-i-vukluchateli/rozetka-dlya-vytyazhki-na-kuhne.html
    • https://StrojDvor.ru/ventilyaciya/nuzhna-li-otdelnaya-rozetka-pod-vytyazhku-na-kuxne-i-gde-ee-delat/
    • https://EtkOnline.ru/elektrichestvo-doma/gde-delat-rozetku-pod-vytyazhku.html

    [/spoiler]


    Вверх
    Вверх
