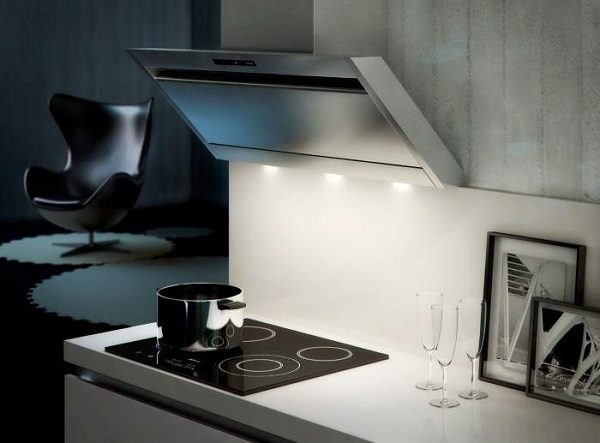

1 Как работает рециркуляционная вытяжка?

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад.

Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.


Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату.

Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы.

Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

к меню ↑

1.1 Достоинства и недостатки конструкции

Установка вентиляции такого типа не отличается от стандартного размещения аналогичной бытовой техники, но их автономность гораздо выше. У них нет привязки к вентиляционной системе, поэтому дизайнеры разработали ряд компактных вытяжек выдвижного типа, где применяется рециркуляция. Называются они телескопические вытяжки. Во время работы они осуществляют фильтрацию путем создания сильной боковой тяги, всасывая все загрязнения вместе с воздушным потоком. После отключения система утапливается в столешницу стола, очень удобно и оригинально.

Достоинства

У такого типа устройств производительность и мощность немного меньше, но это позволило производителям снизить и их стоимость, что только радует пользователей. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.

При функционировании такой системы нет места обратной тяге. Автономное расположение дает возможность свободной установки плиты — пользователи ее ставят там, где им наиболее удобно, не зависимо от расположения входа в вентиляционную шахту. Рециркуляционная вытяжка Рециркуляционная вытяжка в интерьере кухни


Недостатки

Самым большим минусом устройств с рециркуляцией можно назвать частую замену фильтров, которая происходит у вытяжки такого типа не реже 1—2 раз в год. Тем более что для качественной фильтрации применяется комбинация из жировых и угольных фильтров. Жировые фильтры можно просто мыть, как жирную посуду, используя специальные средства

к меню ↑

1.2 Положительные и отрицательные моменты

Несмотря на то что фильтрующие вытяжки имеют небольшую производительность, у них есть много преимуществ.

К ним относятся:

  • простота монтажа и эксплуатации;
  • неограниченный выбор места размещения плиты, т.к. вентиляционная шахта для этого не нужна;
  • несложный уход.

Минусы у этих вытяжных устройств также имеются. Это небольшой КПД — до 70%, необходимость в частой замене одноразовых фильтров — 3-4 раза за 24 месяца. На уровень влажности в помещении вытяжка никак не влияет. Электропривод устройства во включенном состоянии создает определенный шум.

вытяжка выдвижная
Небольшие компактные вытяжки становятся все более популярными, поскольку экономят пространство. Установить такую конструкцию можно в любом месте

Вытяжки последних выпусков, как правило, могут работать и в режиме удаления воздушных масс, и как рециркуляционные. Такой прибор должен иметь подключение к вентиляционной шахте.

Поскольку автономная вытяжка не обеспечивает подачи свежего воздуха, после ее отключения необходимо проветривание помещения.

к меню ↑

1.3 Виды автономных вытяжек

В зависимости от системы крепления вытяжки с рециркуляцией бывают плоскими, крепящимися над плитой и имеющие малую производительность. Существуют и встроенные вытяжки, интегрируемые в элементы мебели, размещенные над варочной поверхностью. Они компактны и располагают большей производительностью, чем первые.

Под кухонными шкафами размещают вытяжки подвесные. В этой категории есть слайдер-варианты с выдвигающейся вперед рабочей поверхностью. Под определенным углом к крепежной поверхности располагают угловые вытяжки.

Они эргономичны, удобны в эксплуатации, высокопроизводительны, имеют низкий уровень шума.

Выбор вытяжки
Плоская вытяжка — классический вариант. Они хорошо подходят к любому интерьеру, стоят недорого, имеют большой ассортиментный ряд

По месту монтажа вытяжки делят на пристенные, угловые, островные. Первые служат для комплектации зон, расположенных у стены, вторые — на стыке стен. Островные — идеальный вариант для просторных кухонных помещений.

к меню ↑

1.4 Особенности выбора вытяжки

В основном вытяжку выбирают по таким параметрам, как глубина и ширина. Они определяются габаритами варочной поверхности. В идеале агрегат должен быть шире, чем плита на несколько сантиметров. Это положительно влияет на эффективность забора отработанной воздушной массы.

Разные модели автономных вытяжек отличаются набором функций. Чем их больше, тем дороже техника. Производители оснащают их электронными панелями с дисплеями для более удобного управления и контроля работы устройства. Иногда присутствуют программируемые таймеры, датчики, автоматически включающие вентилятор при изменении показателей влажности и температуры.

Специальные датчики могут самостоятельно регулировать производительность вытяжки. Наличие пульта ДУ в комплекте позволяет без непосредственного контакта производить запуск и выключение агрегата. При выборе нужно стремиться к тому, чтобы функционал модели максимально отвечал конкретным требованиям. Платить за невостребованные функции нерационально.

к меню ↑

1.5 СНиП

Рециркуляция воздуха не допускается:

  • из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
  • из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
  • из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
  • из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
  • из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
  • из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
  • из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
  • из тамбур-шлюзов

Рециркуляция воздуха допускается из систем местных отсосов пылевоздушных смесей (кроме взрывоопасных пылевоздушных смесей) после их очистки от пыли.

Рециркуляция воздуха ограничивается:

  • пределами одной квартиры, номера в гостинице или одноквартирного дома
  • пределами одного помещения в общественных зданиях
  • пределами одного или нескольких помещений, в которых выделяются одинаково вредные вещества 1-4-ого классов опасности, кроме помещений, приведенных в разделе выше «Рециркуляция воздуха не допускается».

к меню ↑

1.6 Плюсы и минусы системы

  • ПЛЮС СИСТЕМЫ:

Система с рециркуляцией воздуха позволяет снизить энергопотребление на нагрев воздуха (иногда и на охлаждение), т. к. тепловая мощность нагревателя или охладителя расходуется в основном на изменение температуры только той части воздуха, которая забирается с улицы.

  • НЕДОСТАТКИ СИСТЕМЫ:

Не везде можно применять (смотрите ниже СНиП)

При эксплуатации системы в условиях холодного климата минус системы заключается в недостаточно хорошем смешивании наружного и рециркуляционного воздуха.

к меню ↑

1.7 Принципы работы вентиляции с рециркуляцией

Общая схема работы приточно-вентиляционной системы с рециркуляцией такова: через приток в помещение подается уличный воздух, который спустя некоторое время затягивается в систему вытяжки. Часть его безвозвратно выбрасывается на улицу, а часть поступает в смесительную камеру. Там воздух перемешивается со свежим притоком, охлаждая или нагревая его (зависит от типа и настроек системы), далее уже поступает в калорифер или кондиционер, из которых по вентиляционным трубам снова поступает в помещение. Основная цель рециркуляции – снижение нагрузки на системы обработки воздуха (калориферы, кондиционеры, проч.).

Чтобы воздух в помещении оставался свежим и пригодным для дыхания, при использовании рециркуляции в вентиляционной системе необходимо соблюдать такие условия:

  • Объем поступающего извне чистого воздуха должен составлять минимум 10% от производительности приточной установки;
  • В поступающем в помещение воздухе должно содержаться максимум 30% вредных веществ от предельно допустимой их концентрации.

Вентиляция с рециркуляцией и нагревом.

Холодный наружный воздух смешивается с теплым воздухом, забираемым из помещения, нагревается до необходимой температуры, а затем подается в помещение

  • вентиляторы включены
  • клапаны наружного и вытяжного воздуха открыты
  • нагреватель работает


  • приточные и вытяжные вентиляторы включены
  • клапаны наружного, вытяжного, рециркуляционного воздуха открыты, каждый в зависимости от установленного количества наружного воздуха
  • нагреватель работает

Вентиляция с рециркуляцией без нагрева

В переходный период при повышении температуры наружного воздуха и работающей системе отопления внутри помещения, задача приточной системы вентиляции сводится только к подаче свежего воздуха. При этом можно обойтись без дополнительного нагрева воздуха после рециркуляции.

  • вентиляторы включены
  • клапан рециркуляционного воздуха открывается пропорционально требованиям к температуре приточного воздуха
  • клапан наружного воздуха закрывается пропорционально требованиям к температуре приточного воздуха
  • нагреватель не работает



  • приточные и вытяжные вентиляторы включены
  • клапаны наружного, вытяжного и рециркуляционного воздуха открыты — в зависимости от требований к температуре приточного воздуха
  • нагреватель не работает

Применение рециркуляции воздуха в системах вентиляции допускается лишь в холодный и переходный периоды года (для установок кондиционирования в любое время года). При этом в помещение должен подаваться наружный воздух в количестве не менее указанного выше.

Рециркуляция воздуха не допускается:

  • из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
  • из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
  • из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
  • из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
  • из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
  • из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
  • из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
  • из тамбур-шлюзов

к меню ↑

1.8 Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

к меню ↑

1.9 Рециркуляция воздуха внутри помещения при помощи потолочного вентилятора

Рециркуляция с помощью одного потолочного вентилятора и разведенных в пределах одного помещения воздуховодов не предназначена для подачи или изменения объема притока наружного воздуха. Такие схемы, лишенные фанкойла и подключения к забору уличного воздуха применяются в ряде типов помещений (кафе, магазины, административные здания) исключительно для увеличения подвижности воздуха в рабочей зоне.

Внимание! Данный вариант нельзя назвать полноценной рециркуляцией, ведь при нем воздух забирается из одной части помещения в другую, чтобы он не застаивался.

к меню ↑

1.10 Рециркуляция воздуха внутри помещения при помощи фанкойла

Рециркуляция по данной схеме довольно распространена. В фанкойле присутствует теплообменник для охлаждения или подогрева воздуха, и промышленный вентилятор, осуществляющий его перемещение. Фактически, это канальный кондиционер, точнее его аналог. Такая система монтируется отдельно от основной приточно-вытяжной вентиляции и работает следующим образом: в одних зонах помещения забирается воздух, по воздуховодах подается в теплообменник, где подогревается или охлаждается, после чего другой сетью воздуховодов отправляется в другие зоны помещения.

Применение данной системы можно считать рациональным в малых и средних помещениях, где приточно-вытяжная вентиляция представлена, например, только стеновыми вентиляторами, смонтированными в вентиляционные шахты. Здесь выполнение полноценной комбинированной рециркуляционной вентиляции затруднено и нецелесообразно, а такой подход позволит создать приемлемый микроклимат при минимальных затратах без необходимости полной переделки всей вентиляции.

к меню ↑

1.11 Рециркуляция при помощи фанкойла с подмешиванием уличного воздуха

Основой здесь выступает та же самая система с фанкойлом, что и в предыдущем случае, с единственным отличием – она имеет возможность забирать воздух и с улицы. Уличный забор регулируется вручную или автоматически управляемой заслонкой. Ее применение оправдано в основном тогда, когда в помещении уже смонтирована эффективная приточно-вытяжная вентиляция, модернизировать которую нет желания или возможности.

Такая система может применяться для нагрева или охлаждения воздуха в помещении, а также в качестве вспомогательной приточной установки.

к меню ↑

1.12 Варианты реализации схем

Существуют разные варианты реализации схем вентиляции с рециркуляцией. Это и рециркуляция при помощи вентилятора, установленного под потолком помещения, и через потолочный канал, и через центральную приточную вентустановку. Воздухообмен первым способом только условно можно назвать рециркуляцией.

Здесь нет теплообменника, а если подсоединить его к вентилятору и выделить их в отдельный блок, то получится фанкойл или вентилятор доводчик. В теплообменнике, в этом случае, рециркулирующий воздух охлаждается или нагревается. Наружный воздух поступает отдельно и имеет свои индивидуальные параметры.

Удаление вредных веществ происходит лишь через наружный воздух. В системах вентиляции фанкойлы используют не часто, т.к. они не вентилируют помещение, а только оказывают влияние на внутреннюю температуру.

Локализированный теплообмен
Такое устройство, как вентилятор обеспечивает локализированный теплообмен. Есть оборудование, работающее на вытяжку и удаление отработанного воздуха, но есть и агрегаты, работающие на приток

При рециркуляции по второму варианту, через потолочный канал, длина воздуховодов незначительна. Иногда в канал до помещают теплообменник и вентилятор. Это стандартная схема для кондиционеров, имеющих канальный внутренний блок и применяемых в помещениях со средним и малым объемом.

Если в основной приточной установке с рециркуляцией до калорифера закрыть клапан, пропускающий воздух снаружи, получится полная рециркуляция. Вентиляционную систему в этом случае используют в качестве воздушного отопления. Блоки внутри сплит-кондиционеров и фанкойлов зачастую имеют конструкцию, дающую возможность подмешивать уличный воздух.

При этом воздушный поток с требуемой температурой попадает внутрь помещения через одни воздухораспределители. Установки кондиционирования воздуха устроены по такому принципу. Для объемных помещений эта схема не подходит, т.к. здесь небольшая мощность, отсутствует камера смешивания, автоматика и не происходит утилизация тепла.

Схема рециркуляционной установки
Схема рециркуляционной установки в системе вентиляции состоит из клапана входного (1), секции смешения (2),фильтра воздушного (3), секи калориферной (4), приточного вентилятора (5), клапана рециркуляционного (6), клапана на вытяжке (7), секции рециркуляционной на вытяжке (8), вентилятора вытяжного (9)

Вентиляцию достаточно больших помещений осуществляют с применения масштабных центральных установок, включающих большой набор оборудования. Применяемая при этом схема рециркуляции обеспечивает экономную эксплуатацию путем гибкого управления системой. Поддержание нужного соотношения количества наружного и вытяжного воздуха осуществляется посредством клапанов.

При закрытом рециркуляционном клапане и открытых вытяжном и проточном рециркуляции нет. Если закрыть два последних клапана и открыть первый, наблюдается полная рециркуляция.

к меню ↑

2 На что обратить внимание при выборе

Перед выбором определенной вытяжки без трубы, есть смысл запомнить или лучше записать свои критерии и возможности:

  1. Интенсивность приготовления пищи. В случае, когда на плите часто готовят жареные блюда, длительно уваривающиеся борщи – то и ресурс установки должен соответствовать предъявленным требованиям. А если же обеды готовятся раз-два в неделю, причем блюда щадящие, для здорового образа жизни, то с такой нагрузкой аппарат с вытяжкой свободно справится. Следовательно, данный аспект напрямую влияет на частоту замены фильтров.
  2. Интерьер. Подбирать рециркуляционные вытяжки нужно под общую стилизацию мебели. Неестественно будет смотреться изящная «сверкающая» вытяжка на кухне, где мебель подобрана, например, в стиле барокко.
  3. Вид устройства. В случае если в гарнитуре предусмотрено место под установку аппарата для вытяжки, разумеется, лучше подбирать встроенный прибор. Если же плита стоит в середине кухни, то тогда надо оставлять свой выбор среди подвесных моделей.

к меню ↑

2.1 Тип вытяжки

Выбирайте тип вытяжки под размеры вашей кухни

В зависимости от размера кухни, ее дизайна, расположения варочной поверхности, выбирается свой тип вытяжки. К примеру, к большой кухне с расположенной посередине плитой лучше всего подойдет островная комбинированная модель с креплением к потолку.

Для очень маленькой кухни лучше выбрать рециркуляционную плоскую модель с выдвижной фильтрующей панелью, оптимальным вариантом будет встраивание ее в кухонный шкафчик над плитой. В загородном доме с просторной кухней стилю и интерьеру более соответствует комбинированная циркуляционная вытяжка каминного типа, в современных кухнях, оформленных в стиле Hi Tech, наиболее стильно выглядят новейшие разработки — наклонные рециркуляционные вытяжки.

к меню ↑

2.2 Габариты

Для результативной работы вытяжки габариты установки должны немного превышать размеры плиты. Рециркуляционные установки изготавливаются разной формы и размеров. Виды вытяжек без воздуховода бывают плоскими, объемными, купольными и наклонными. Соответственно, для последних моделей понадобится больше места. Плоские вытяжки удобно устанавливать в навесные шкафы, но при этом необходимо соблюдать особенности вывода очищенного воздуха.

к меню ↑

2.3 Мощность

Такой параметр является существенным показателем, поскольку от него зависит, сумеет ли аппарат создать должный воздухообмен. По требованиям СНиП кратность обмена воздуха за 1 час должна составлять 12 раз и более. Например, для кухни с объемом:

4 × 3 × 2,8 = 33,6 м³ (длина, ширина, высота);

необходимая производительность вытяжки должна быть:

33,6 × 12 = 403 м³/ч.

К этому значению нужно добавить 30% на запас.

к меню ↑

2.4 Регулировка скорости

Кухонные вытяжки без подключения к вентиляции должны быть оборудованы не менее чем тремя скоростями для создания удобной работы со всякой интенсивностью испарений. Скорость рециркуляции влияет на частоту замены воздуха на кухне. Чем больше скорость – тем лучше. Однако при этом нужно учитывать, что и качество фильтрующих элементов также может подействовать на ее воздухообмен.

к меню ↑

2.5 Подсветка

Это удобная функция, дающая возможность для более тщательного контроля над приготовлением непростых блюд. Современные изделия выделяются по виду ламп и их местом размещения. Обычно – это люминесцентные, светодиодные, галогенные и лампы накаливания. Последние лампы являются бюджетным вариантом и они, как правило, устанавливаются во всех вытяжках эконом класса. Такая подсветка дает мягкое, теплое излучение, ассоциирующееся с уютом.

к меню ↑

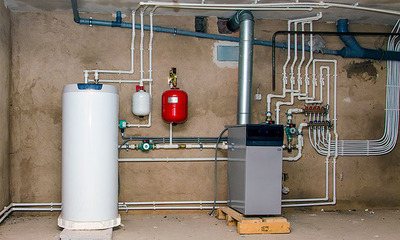

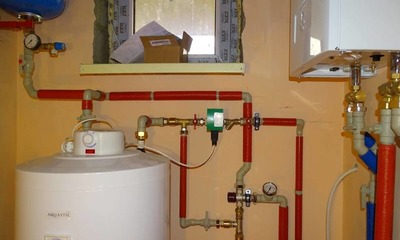

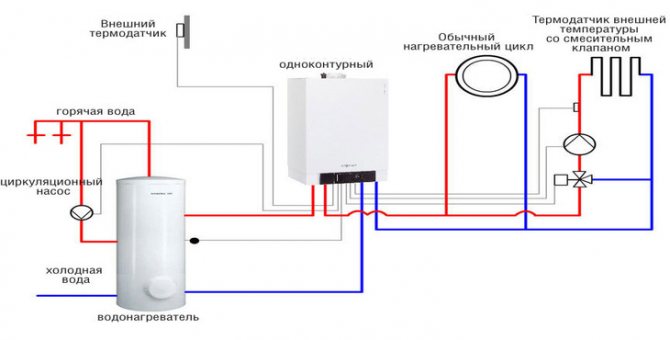

3 Рециркуляция ГВС в частном доме: схема обвязки водонагревателя

При большом расстоянии от бойлера до точки забора воды может потребоваться рециркуляция ГВС. Она необходима для постоянного перемещения жидкости в контуре горячего водоснабжения.

к меню ↑

3.1 Правила монтажа

Чтобы выполнить монтаж рециркуляции горячего водоснабжения, необходимо наличие определенных знаний. Можно обратиться за помощью к квалифицированным специалистам.

При монтаже своими руками необходимо придерживаться нескольких правил:

  1. Правильно рассчитать объём водонагревателя. Недостаточный размер накопительной емкости приведет к попаданию в контур воды из трубопровода ХВС. При расчете объема бойлера учитывается количество людей, проживающих в доме.
  2. Использовать в обвязке водонагревателя обязательные элементы, рекомендуемые заводом изготовителем. Для безопасного использования бойлера может потребоваться монтаж определенных элементов обвязки. Часто производители поставляют такие элементы в комплекте с водонагревателем.
  3. Утеплить трубопровод. Для уменьшения теплопотерь при циркуляции теплоносителя в контуре горячего водоснабжения следует нанести на трубы слой теплоизоляции. Можно использовать полиэтиленовую теплоизоляцию для труб. Утеплению в обязательном порядке подлежат и фитинги.
  4. Использовать насос для рециркуляции ГВС. В отличие от помп, предназначенных для перемещения жидкости в системе отопления, диаметр резьбовых соединений рециркуляционных насосов предназначен для соединения с фитингами систем водоснабжения.

к меню ↑

3.2 Отключение системы

В некоторых случаях возникает необходимость отключить принудительную циркуляцию жидкости. Это может быть связано с сезонными явлениями, отсутствием людей в доме и т.п.

Для прекращения принудительной циркуляции нужно отключить насос и перекрыть запорный кран на обратной стороне трубопровода.

Включение системы осуществляется в обратной последовательности. Существует возможность автоматизировать процесс.

Для этого можно установить насос со встроенным таймером или подключить помпу к отдельно стоящему управляющему устройству.

Таким образом можно включать циркуляцию в нужное время суток на определенный промежуток времени. Рециркуляция ГВС нужна для комфортного использования накопительного водонагревателя и экономного расходования воды.

к меню ↑

3.3 Какие фильтры применяются

Обыкновенные сетки из металла в нижней части корпуса рециркуляционной вытяжки являются необходимым минимумом фильтрации для любой кухни. Они предназначены для отсеивания из воздуха мелких частиц жира. Их действие довольно простое: проходя сквозь частую металлическую сетку, загрязненный поток воздуха оставляет мелкие частицы жира на их поверхности. Чем узор сетки сложнее и мельче, тем большее количество жира остается на ней. Через определенное время сетка снимается и промывается от жирового налета.

Одноразовые вкладыши из бумаги, синтепона или флизелина. Замена производится, когда станет невиден нанесенный на них рисунок.

Акриловые, встречаются довольно нечасто, но они уже многоразового действия

При их стирке действовать надо очень осторожно, никогда не отжимать, чтобы не нарушить расположение волокон.

Угольные фильтры более плотные, поэтому задерживают неприятные запахи пригоревшего масла. Они способны эффективно очищать воздух

Кассеты с отработанными угольными фильтрами повторно не используют, а заменяют новыми. Частота их замены напрямую зависит от интенсивности эксплуатации бытовой техники.

Режим рециркуляции воздуха: что это такое?

Любой производитель вытяжки, как рециркуляционной, так и другого образца, где стоят фильтры, должен в прилагаемой инструкции по эксплуатации указывать сроки их замены. Некоторые устанавливают периодичность не более 3 месяцев, а другие после длительной эксплуатации в течение полугода.

Самые продвинутые модели кассетных фильтров снабжаются индикаторами, которые сообщают о предельном засорении. Это довольно удобно — вы сразу узнаете точную периодичность замены

При подборе кассеты обращайте внимание на отсутствие зазоров, негабаритные фильтры вы просто не сможете установить

к меню ↑

3.4 Расположение кнопки и активация режима

Режим рециркуляции воздуха: что это такое?

У каждого автомобиля механическая кнопка располагается по-разному. Сложилась практика её установки на передней торпеде в центральной части в области климатического блока. Для упрощения поиска изготовители применяют типичную маркировку – автомобиль с кольцевой стрелкой внутри салона. На изображение выше эта кнопка обозначена цифрой 3. Увидев ее, смело активируйте, пользуйтесь. Деактивация режима фильтрации происходит аналогичным образом, только для этого используется механическая кнопка с другим рисунком – стрелкой «из салона» или повторное нажатие.

Некоторые технические средства отечественного производства не оснащены автоматикой, и водители используют рычаги. Например: ВАЗы моделей, снятых с производства, имеют три рычага регулировки: подача холодного, горячего (тёплого) потока, закрытие заслонки механическим приводом.

Автомобили, оснащённые климат — контролем, автоматически регулируют температуру и заботятся о чистоте воздушного потока. Всеми процессами руководит датчик рециркуляции воздуха. Он устанавливается под центральной консолью машины. При активации контроллер анализирует температуру и содержание воздуха. По подобному принципу функционирует бытовая климатическая техника.

к меню ↑

4 Процесс монтажа

Монтаж рециркуляционной обвязки представляет собой один из этапов сборки линии ГВС и отопления. Обычно, его производят одновременно с установкой котла, сборкой отопительного контура и прочими работами.

Рекомендуется поручать сборку опытным специалистам, имеющим необходимые навыки и подготовку. Однако, иногда владельцы домов собирают систему самостоятельно.

к меню ↑

4.1 Инструменты и материалы


Для сборки петли рециркуляции понадобятся:

  • сварочный аппарат той или иной конструкции (в зависимости от типа водопроводных труб);
  • приспособление для резки труб (болгарка, электропила, электролобзик);
  • набор сантехнической подмотки, резьбовой пасты типа Унипак;
  • набор фитингов, переходников, крепежных элементов.

Кроме этого, понадобятся инструменты для установки несущих элементов:

  • перфоратор с бурами;
  • ударная электродрель и т.п.

к меню ↑

4.2 Необходимое оборудование

Для монтажа линии понадобятся следующие устройства:

  • трубы и фитинги (используются разные виды, от медных до металлопластиковых);
  • циркуляционный насос;
  • запорная арматура (вентили или шаровые краны, трехходовые краны, обратные клапаны и т.п.).

Циркуляционный насос должен быть маломощным. Он нужен только для создания небольшого давления, обеспечивающего перемещение потока. Нельзя использовать модели, которые устанавливаются в систему отопления.

Выбор трубопроводов диктуется условиями эксплуатации и личными предпочтениями владельца. Например, для монтажа медных (латунных) труб понадобится пайка соединений, для которой нужна горелка, припой и опытный мастер.

Можно использовать компрессионные фитинги в сочетании с полиэтиленовыми или металлопластиковыми трубами. Это не требует использования сложного оборудования, но подходит только для систем ГВС с низким рабочим давлением.

к меню ↑

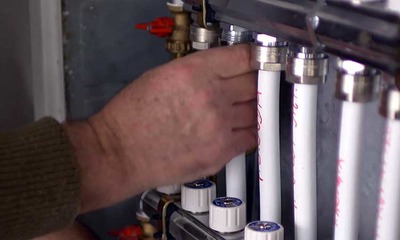

4.3 Алгоритм действий по монтажу

Сборка циркуляционной петли производится поэтапно:


  • разметка стен или других несущих поверхностей в соответствии с разработанной схемой;
  • установка несущих элементов (кронштейнов, клипс, хомутов);
  • нарезка труб по длине участков трассировки;
  • последовательное соединение линии, подключение фитингов и переходников;
  • подключение узлов смешивания, циркуляционного насоса, запорной арматуры;
  • подключение обратной линии к бойлеру.

При сборке сложных линий возможны некоторые отклонения от приведенной схемы работ. Как правило, добавляют дополнительные элементы, или подключают контрольные приборы.

к меню ↑

5 Управление рециркуляцией воды в системе горячего водоснабжения

Организовать процесс контроля можно одним из трех способов:

  • по температуре носителя;
  • по времени;
  • сразу по обоим этим параметрам.

Любой современный и качественный насос обладает всей автоматикой, необходимой для реализации каждого из этих методов. Зачастую он даже может похвастаться функцией «обучения»: на основе статистики определяется, когда и сколько жидкости потребляют люди и, в соответствии с полученными данными, корректируется время простоя и активной эксплуатации. Недорогие модели требуют дополнительного навесного оборудования, например, таймера.

к меню ↑

5.1 Когда необходима?

Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.

Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.

Запуск циркуляции позволяет:

  1. постоянно обновлять поток в трубах,
  2. подогревать остывшую воду для обеспечения нормативных значений.

В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.

Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.

к меню ↑

5.2 Естественное и принудительное циркулирование — в чем разница?

Естественная построена на физическом процессе подъема нагретой воды вверх. Плотность горячей воды меньше, чем холодной, поэтому теплые слои вытесняются менее нагретыми слоями. Это явление происходит без участия человека, надо лишь создать условия для запуска процесса.

Однако, естественная циркуляция проходит нестабильно, без необходимого напора. Скорость перемещения слоев воды невелика, протолкнуть поток сквозь трубопровод она не может. Кроме того, регулировать естественный процесс практически невозможно, только запустить или остановить его.

Принудительная — это перемещение воды с помощью специального насосного оборудования. Процесс происходит равномерно, его можно регулировать, изменять параметры потока или останавливать по необходимости. Насос создает давление, позволяющее перемещать воду по разветвленной, протяженной системе.

Естественный процесс используется там, где достаточно медленного, малоэффективного перемешивания слоев воды с разной температурой. Как правило, она применяется в небольших системах водоснабжения частного дома, когда нужен лишь небольшой обмен слоев.

Для многоквартирных домов подходит только принудительная циркуляция, позволяющая поднимать водный поток до верхних этажей, производить эффективную замену остывшей воды.

к меню ↑

5.3 В частном доме

Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.

Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.

Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.

Схема циркуляции горячей воды в частном доме:

к меню ↑

5.4 В многоквартирном при теплоснабжении

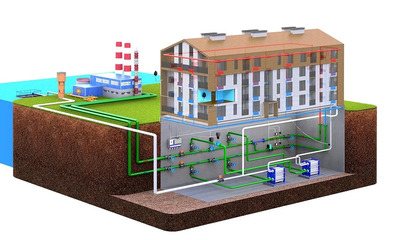

Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.

В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.

Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.

Открытом


При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.

Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.

Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.

Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.

Закрытом

Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.

Эта схема дает возможность:

  • регулировать температурный режим;
  • менять давление;
  • настраивать параметры подачи воды в широких пределах.

к меню ↑

5.5 Способы организации системы отопления

Отопительная система с обратным трубопроводом может быть организована несколькими способами:

  1. Подачей воды по верху: под крышей здания, на чердаке или тех этаже. А обратный клапан трубопровода, наоборот, находится в нижней части дома: под полом или в подвале. Предусмотрена и обратная конструкция: подача внизу, а выход вверху дома.
  2. Подающий и обратный водопровод протягивается внутри подвала.

В современных новостройках отопление и водоснабжение устроено по принципу непрерывного функционирования жидкости по контурам. Этим обеспечивается постоянная температура труб в здании и быстрое нагревание жидкости во время вывода.

к меню ↑

5.6 Как организовать самостоятельно?

Схема циркуляции частного дома обычно создается самостоятельно, с учетом конфигурации помещений, количества точек водоразбора, ответвлений, дополнительных линий. Основная задача — постоянная работа полотенцесушителя, который устанавливают в разрыв линии ГВС.

Если вода остынет, прибор перестанет греть помещение и сушить полотенца, в ванной будет сыро и холодно.

Для построек среднего размера используют один розлив, но для коттеджей большой величины часто устанавливают несколько бойлеров с собственными системами. Рассмотрим наиболее распространенные варианты.

Через накопительный бойлер

Накопительный бойлер представляет собой емкость с утепленными стенками, где аккумулируется и выдается по необходимости горячая вода.

Система циркуляции для него не принципиальна, поскольку температура обратной линии будет ниже, чем в основном резервуаре. Это потребует подогрева или замены воды.

Если отказаться от циркуляции, вода в тупиковых линиях совсем остынет, режим подачи ГВС нарушится.

Поэтому, для организации перемещения потока, выполняют следующие действия:


  • прямая линия ГВС проводится до всех потребителей и возвращается к накопителю;

  • перед входом в емкость устанавливается циркуляционный насос;
  • трубопровод подпитки от котла подключается либо отдельным входом, либо присоединяется к патрубку обратки через трехходовой кран.

Подпитка емкости производится только при падении давления в системе ГВС или при сильном понижении температуры. Для правильной работы такой системы необходим блок управления с системой датчиков, которые в непрерывном режиме будут давать информацию о состоянии потока.

Такая схема требует использования отдельного котла, не связанного с системой обогрева. Поэтому, она используется только в южных регионах.

Через бойлер косвенного нагрева

Бойлер косвенного нагрева представляет собой нагреватель, где рабочим «органом» служит змеевик с горячим теплоносителем. Как правило, он встроен в систему отопления.

Горячий поток проходит через змеевик с достаточной скоростью, чтобы тепловой энергии оставалось достаточно для обогрева дома. При этом, линия ГВС всегда готова к выдаче воды нужной температуры. Циркуляция нужна только для того, чтобы исключить остывание воды в тупиковых линиях.

Порядок сборки:

  1. Бойлер подключают к системе отопления. Для этого у него есть отдельная пара патрубков для подачи и выхода теплоносителя. Обычно, бойлер располагают рядом с котлом, чтобы получать теплоноситель с максимальной температурой.
  2. Линию подачи ГВС закольцовывают и подключают через циркуляционный насос к бойлеру. Как правило, обратку присоединяют к дальней точке водоразбора и направляют к емкости по максимально прямому пути, чтобы не терять тепловую энергию.
  3. Присоединяют трубопровод подпитки холодной водой. Он подает воду при понижении уровня в емкости. Команду на запуск дает поплавковый клапан.
  4. Запускают циркуляцию и настраивают режим нагрева, изменяя скорость или объемы подачи теплоносителя в нагреватель.
  5. Проверяют систему на работоспособность, устраняют обнаруженные недостатки.

Вариант циркуляции через бойлер косвенного нагрева считается самым эффективным и стабильным. В летнее время отопительный контур отключают, и котел работает только на подогрев емкости.

к меню ↑

6 Рециркуляционный насос для котла и котельной

Установка подобного оборудования должна проводиться специалистами. В технической документации, которая часто включается производителем в комплект поставки, указываются правила монтажа. Инструкция по сборке и монтажу:

  • Предварительно по обе стороны помпы устанавливаются шаровые краны, перед местом установки оборудования грязевик, который будет задерживать окалину и другие абразивные частицы.
  • После монтажа все места соединения тщательно герметизируются.
  • В систему заливается рабочая жидкость.
  • Агрегат подключается к электрической сети.

Длина трубопровода определяет нужное количество рециркуляционных насосов для котла. Место установки определяется в зависимости от перепадов высоты и возможного изменения диаметра трубопровода.

к меню ↑

6.1 Водяной насос: устройство, виды, модели

Рассматриваемый ранее тип разделяется на два вида: с сухим и мокрым мотором. Первая разновидность характеризуется следующими особенностями:

  • Подвижная часть не соприкасается с жидкостью.
  • Считается более надежным и простым в ремонте, КПД более 70%.
  • Повышенная мощность, требовательность к чистоте воды.

Недостаток конструкции с сухим ротором заключается в сильном шуме, возникающем на момент работы.

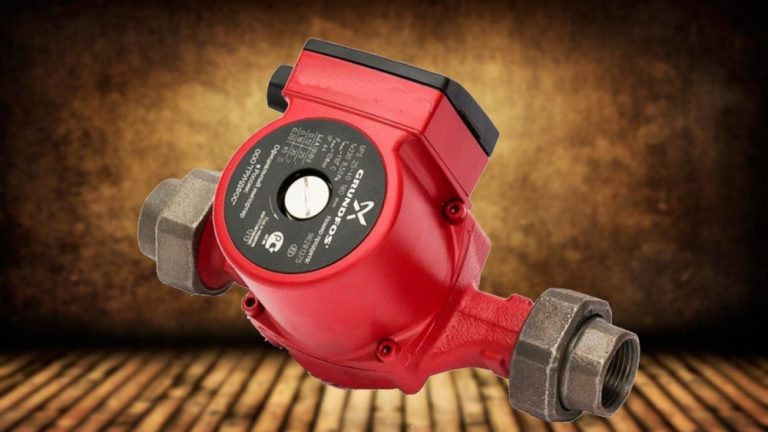

Насос Wilo Star RS

С мокрым мотором устанавливают в случае, когда важнее экономичность и бесшумность. Подвижная часть, за счет которой создается давление, смазывается жидкостью и может работать в течение длительного периода под нагрузкой за счет активного охлаждения, а отсутствие изоляционной камеры снижает стоимость.

к меню ↑

6.2 Назначение и область применения

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

Схема рециркуляции ГВС

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

Циркуляционный насос является обязательным элементом системы теплых полов

к меню ↑

6.3 Конструктивные особенности моделей с сухим ротором

Каждый производитель использует собственные разработки для получения конструкции, которая будет выделяться на фоне конкурентов. Насос рециркуляционный для котла с сухим ротором характеризуется следующими особенностями:

  • При изготовлении корпуса используют прочную сталь или бронзу, латунь встречается реже всего. Раньше широкого распространены были модели из чугуна.
  • Рабочее колесо изготавливают из прочного пластика, способного выдерживать высокую температуру.
  • Роторный вал электрического двигателя оснащается крыльчаткой, которая создает центробежную силу, за счет которой возникает компрессия.
  • Ротор короткозамкнутого типа, для его изготовления используется высококачественная сталь.
  • В дополнение конструкция оснащается таймером и другими элементами для программирования работы.

к меню ↑

6.4 Функции рециркуляционных насосов

Все чаще для нагревания воды в частных домах и квартирах применяются бойлеры. Как правило, они монтируются в подвале или в другом техническом помещении здания.

В связи с тем, что санузлы и краны расположены в разных частях жилого дома, то жильцам требуется подождать, пока нагретая вода поступит в определенную точку здания.

Нередко на это требуется несколько минут, вследствие чего определенная часть воды попадает в канализацию. Чем больше длина трубопровода, тем больше жидкости теряется системой.

Чтобы избежать потерь воды и тепла, многие жильцы устанавливают рециркуляционные насосы. Они предназначены для поддержания стабильной температуры перед всеми имеющимися в доме точками водозабора.

Помимо насоса для рециркуляции горячей воды в систему устанавливается линия отвода, по которой теплоноситель возвращается к водонагревателю. Однако не все современные водонагреватели оборудуются соединением для подключения линии отвода.

В таком случае отводная линия должна подключаться к линии подачи холодной воды.

Еще одна функция рециркуляционного насоса заключается в повышении температуры теплоносителя в большей части водопроводной системы дома.

Таким образом, отвечая на вопрос: «Что такое рециркуляция воды?», можно сказать, что это ускорение движения воды по трубам и ее принудительное возвращение к теплоносителю без потерь температуры и свойств жидкости.

к меню ↑

6.5 Отличие насосов для горячей воды от обычных

Насосы рециркуляции водогрейных котлов отличаются от обычных вариантов, так как высокая температура рабочей среды оказывает определенное воздействие на конструктивные элементы. Слабые полимеры и другие дешевые материалы теряют свою твердость и прочность, быстро изнашиваются, что приводит к потере КПД и поломке.

Использование более дорогих материалов отражается на стоимости всей конструкции. Также производители учитывают установку оборудования вместе с другими услугами.

Рекультивационный насос предназначен для снижения затрат, а также повышения КПД отопления или водоснабжения частного дома.

Установка этого агрегата осуществляется в непосредственной близости к бойлеру. После него монтируется обратный клапан, к линии рециркуляции дополнительно подключается расширительный бак.

к меню ↑

6.6 Простая схема включения

Данная схема подключения используется в случае, если в подающем трубопроводе температура среды не менее 110 градусов Цельсия. Рециркуляционный насос для отопления необходим, чтобы требуемое давление. К особенностям этой схемы подключения относят несколько моментов:

  • Агрегат подключается на байпасе для соединения с подводящим и отводящим трубопроводом.
  • Со стороны напора байпаса устанавливается также регулятор подачи (его конструкция напоминает клапан с автоматическим приводом), он работает в зависимости от температуры воды в обратном трубопроводе.

На момент уменьшения показателя температуры в обратном трубопроводе клапан поднимается, за счет чего увеличивается проходное сечение. Это становится причиной резкого снижения гидравлического сопротивления байпаса, производительно рециркуляционного насоса существенно повышается. Подобная схема позволяет повысить температуру в системе.

Расчёты производительности

Чтобы насос работал эффективно, нужно верно подобрать его характеристики. Если вы не уверены в данных, лучше обратитесь к специалисту перед покупкой. Проще всего узнать производительность по следующей формуле:

  • G – объём необходимого теплоносителя, л/ч
  • Q – общая нагрузка на отопление, Вт. Для облегчения расчётов лучше брать соотношение 1000 Вт на 10 м².
  • Δt – разность между температурой воды на выходе из котла и при возвращении к нему. При расчетах обычно принимается равной 20° C.

К примеру, нужно подобрать насос для загородного дома в 100 м². Для его обогрева потребуется 10000 Вт. В таком случае расчёт будет выглядеть так: G=0,86×10000/20=430 л/ч =0,43 м³/ч

Итого, понадобится насос с производительностью 430 л или же 0,43 м³/ч.

Место установки

Универсального места для монтажа нет. Наиболее частое расположение – после расширительного гидробака.

Если в каких-то комнатах дома чувствуется ухудшение отопления, устанавливать насос нужно на входе трубы в помещение.

Учимся читать маркировку

Формат маркировки циркуляционных насосов – ХХ-ХХ или XX-X (например, 25-40 или 25-4). Первые две цифры показывают присоединительный размер в миллиметрах, последние – величину напора, который создаёт насос.

Насос с маркировкой 25-4 будет подключаться к трубе диаметром 25 мм (½ дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

  • Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
  • Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
  • Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
  • Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.
  • Вал и рабочее колесо справятся с возможными загрязнениями без вмешательства мастера.
  • Внутреннее катафорезное покрытие защитит чугунные насосы от ржавчины.
  • Дисплей покажет температуру воды, общее сопротивление системы, напор, производительность и ошибки при их возникновении.

Учитываем особенности тёплого пола

Если в доме есть и котёл отопления, и водяной тёплый пол, устанавливается не только циркуляционный насос, но и гребёнка. Её задача – контролировать температуру всей системы и равномерно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола слишком горяча. Чтобы снизить градус, вода из котла смешивается с остывшей водой из обратного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортную температуру пола можно с помощью терморегулятора.

Благодаря гребёнке, циркуляционному насосу и термостату, тёплый пол не будет обжигать ноги и не перегреет помещение.

к меню ↑

6.7 Включение рециркуляционных насосов через подогреватели подпиточной воды

Подобная схема подходит, когда водонагревательный котен находится вблизи потребителя тепла. Чаще всего в качестве топлива используется природный газ. Особенности подобной схемы:

  • Остывшая вода с обратного трубопровода поступает на вход сетевого насоса.
  • В эту точку подается вода из установленного котла. Для достижения требуемой температуры проводится одна или две ступени подогрева.
  • При смешивании холодной и горячей воды температура составляет 70 градусов Цельсия.
  • Регулятор подачи используется для изменения интенсивности работы устройства.

к меню ↑

6.8 Установка насосов в рассечку между сетевым подогревателем и котлом.

При расположении нагревательного оборудования в непосредственной близости от потребителя, для разомкнутой схемы теплоснабжения стали использовать схему установки в рассечку между сетевым подогревателем и котлом. Особенности подобного варианта:

  • Подаваемая вода в котел имеет температуру не менее 110 градусов Цельсия.
  • После повышения температуры вода отдается на сетевой подогреватель.
  • Сырая вода перед непосредственной подачей нагревается до 20 градусов Цельсия.
  • После ХВО температура составляет не менее 50 градусов, жидкость подается в вакуумный деаэратор, после в аккумуляционные баки.

Вода из баков может использоваться для подпитки циркуляционного контура в случае возрастания расхода. Этот вариант считается наиболее экономичным.

к меню ↑

6.9 Отличие циркуляционного насоса от рециркуляционного

Это отличие связано с разными задачами, для решения которых они создавались: циркуляционные обеспечивают движение жидкости в рабочей системе, рециркуляционный – повышают давление до заданных показателей.

Схема подключения насоса для горячей воды
Схема подключения насоса для горячей водыhttps://tesiaes.ru

Рециркуляционный и циркуляционный насос, отличия касаются и технических моментов. Второй тип устройства проводит всасывание жидкости с одной стороны, после чего выбрасывает с обратной. По подобной схеме также работает дренажный тип насосов. Давление поддерживается на одном уровне.

Рециркуляционный требуется в случае, когда на выходе следует поднять давление до определенного показателя. Их чаще всего устанавливают вблизи котла, но система может успешно работать и без подобного агрегата. Чем отличается циркуляционный насос от рециркуляционного: предназначением, конструкцией, местом установки.

к меню ↑

7 Для чего нужен рециркуляционный насос?

вт, 27/12/2016 — 00:25 — unidim

Горячее водоснабжение — обязательный элемент современных инженерных систем.

Сотни, если не тысячи, производителей работают над тем, чтобы обеспечить человека горячей водой. Притом, обеспечить быстро и комфортно. И слово “комфорт” здесь не пустой звук.

У качественного горячего водоснабжения много составляющих. Вот только некоторые из них:

  • регулирование температуры воды
  • экономичность расхода энергоносителей на подогрев
  • предотвращение ошпаривания
  • уничтожение бактерий “легионелла”
  • достаточный напор и расход

Один из главных факторов, которые определяют комфорт водопользования — немедленная подача горячей воды из крана.

Если расстояние от водонагревателя до смесителя превышает определенное расстояние, то горячая вода при открывании крана побежит не сразу. Только после того, как из труб выбежит холодная. И это составляет определенный дискомфорт.

Обратите внимание

Ну кому понравится ждать 10-20 секунд пока из смесителя пойдет горячая вода. Да и неэкономично это. Фактически, первые литры воды сливаются в канализацию.

Решение такой проблемы — установка рециркуляционного насоса. Параллельно основной трубе прокладывается дополнительная, так называемая линия рециркуляции. На ней устанавливается рециркуляционный насос, который “гоняет” воду по кругу и этим поддерживая вблизи водоразборных точек необходимую температуру горячей воды.

к меню ↑

7.1 Когда устанавливается рециркуляционный насос

Циркуляцию горячего водоснабжения следует проектировать, если в трубопроводе от бойлера до точки водоразбора объем воды составляет более трех литров.

Объем в три литра следует считать верхним пределом. Чем меньший объем воды от бойлера до смесителя, тем быстрее горячая вода поступит пользователю.

 Приблизительный объем воды в одном метре трубопровода и длина трубопровода с тремя литрами воды:

Диаметр трубы

  • 16мм – 0,11л/1м – 3л/27,7м
  • 20мм – 0,16л/1м – 3л/18,25м
  • 25мм – 0,25л/1м – 3л/12м
  • 32мм – 0,45л/1м – 3л/6,67м
  • 40мм – 0,8л/1м – 3л/3,75м
  • 50мм – 1,32л/1м – 3л/2,27м
  • 63мм – 2,04л/1м – 3л/1,47м

к меню ↑

7.2 Характеристики рециркуляционного насоса

Для частных домов, квартир, коттеджей используются высокоэффективные рециркуляционные насосы с мимнимальным энергопотреблением, бронзовым корпусом, присоединением ½″. Изделия этой серии производят все производители циркуляционных насосов.

Особо можно отметить насосы STAR-Z NOVA производства WILO, UP 15 GRUNDFOS. Потребляемая мощность таких насосов очень небольшая, находится в пределах 2-5 Вт. Для линии циркуляции в бытовых системах вполне достаточен напор 0,8-1м и расход 0,3-0,4 м.куб./час.

К дополнительным функциям, позволяющим повысить экономичность насоса, относятся:

  • встроенный таймер
  • термостат
  • комплектация термоизоляцией

Рециркуляционный насос – отличное решение для немедленного получения горячей воды на водоразборной точке и повышения комфорта водоснабжения.

к меню ↑

7.3 Виды циркуляционных насосов

Есть два основных вида рециркуляционных насосов – это «мокрый» и«сухой».

«Сухой» вид

Что такое и для чего применяется рециркуляционный насос
Здесь не происходит непосредственного контакта ротора с водой, потому что он защищен уплотнителем из колец. Для изготовления уплотнителей может использоваться керамика, сталь или угольный агломерат, алюминий – это зависит от вида теплоносителя в доме.

Запуск устройства инициирует перемещение колец касательно друг друга. Кольца имеют идеально гладкие поверхности, которыми они касаются между собой и образуют тончайший слой водной пленки. Пружины создают прижим колец навстречу друг другу, поэтому, по мере износа детали без вмешательства человека подгоняются между собой самостоятельно.

Время эксплуатации колец примерно 3 года. КПД «сухих» циркуляционных насосов составляет 80%. Особенность эксплуатации этого устройства – сильный шум, потому для этого нужно подыскивать специальное помещение.

При использовании насоса с сухим видом ротора, который имеет торцевые скользящие кольца, нужно контролировать наличие взвеси в перекачиваемом теплоносителе и общий уровень загрязненности помещения. Просто специфика эксплуатации «сухого» типа состоит в образовании завихрений воздуха, а они, в свою очередь, притягивают пыль. Пыль, которая попала в теплоноситель, деформирует поверхность колец, нарушая герметичность. Специфика работы этих насосов – постепенная деформация уплотнителей, потому им важно наличие водяного слоя в рабочих поверхностях, он играет в качестве смазки.

Устройства «сухого» типа бывают нескольких видов и имеют свои особенности в конструкции. Горизонтальными или консольными называются устройства, в которых всасывающая трубка находится с торца «улитки», нагнетающая — зафиксирована радиально на корпусе, двигатель расположен горизонтально.

Вертикальные циркуляционные насосы имеют патрубки одинакового размера, которые устанавливаются на одной линии, а двигатель находится вертикально.

«Мокрый» вид

Как выбрать циркуляционный насос для отопления: виды
В насосах «мокрого» типа, движущийся рабочий элемент крыльчатка опущена в сам теплоноситель, который выполняет параллельно роль охладителя и смазки электродвигателя. Электрическая часть двигателя защищена от проникновения воды герметичным стаканом из нержавейки, находящимся между статором и ротором.

Как правило, материалом для ротора является керамика, для подшипников используют графит или опять же керамику. Корпус циркуляционного насоса может быть выполнен из бронзы, латуни или чугуна. К специфике работы устройств «мокрого» типа относится небольшой уровень шума во время работы, продолжительное время эксплуатации без технического обслуживания, простота и легкость ремонта и настройки.

Уровень КПД этих циркуляционных устройств меньше, в отличие от «сухих» практически на 25%, то есть 60%. Эта низкая степень производительности объясняется невозможностью герметизации стальной гильзы, которая отделяет теплоноситель и статор, при большом размере ротора. Но для бытового использования дома, где не нужна циркуляция воды в трубопроводах большой длины, можно использовать этот насос для отопления, цена их при этом намного дешевле.

Конструкция «мокрых» циркуляционных насосов состоит из:

  • электродвигателя со статором;
  • картуши, где в составе находится ротор и вал с подшипниками;
  • корпуса оборудования;
  • рабочего колеса;
  • корпуса с клеммниками.

Удобство конструкции заключается в том, что в любое время можно поменять сломанную часть агрегата, а из цельного блока картуша всегда легко можно стравить накопившийся воздух.

В корпус «мокрых» циркуляционных насосов изготовители могут вставлять однофазные или трехфазные моторы, соответственно, и цена отличается. Для крепежа насоса к трубопроводу системы отопления предусмотрено фланцевое либо резьбовое соединение – вид крепежа зависит от производительности и мощности устройства.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
