Расширительный бак в системе отопления – установка и подключение

Что это такое?

Далеко не каждый владелец частного дома или квартиры точно знает, что же собой представляет расширительный бачок. В данном случае название этого устройства говорит само за себя – в условиях фиксированной массы теплового носителя в отопительном контуре и трубопроводе, которые не отличаются эластичностью, с переменой температуры теплового носителя обязательно будет меняться и уровень давления во всей системе. Тут стоит учесть и факт, что жидкость при нагревании расширяется. В тот момент, когда усилие станет мощнее прочности проточной трубы/радиатора, произойдет серьезная авария. Главной ее причиной в данном случае станет тот факт, что вода при изменении своего объема в условиях нагрева, становится почти несжимаемой. Из данного свойства и выходит такое определение, как гидроудар.

Решение такой серьезной проблемы является довольно простым. Нужно разместить в отопительной системе специальный резервуар (расширительный бачок), оснащенный субстанцией, которая беспроблемно поддается сжатию.

В условиях повышения водяного давления и при наличии указанного резервуара давление, конечно, возрастет, но не очень сильно.

Расширительный бак в системе отопления – установка и подключение

к меню ↑

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

  • играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
  • выступают в качестве автономной отопительной системы;
  • представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Расширительный бачок имеет множество положительных характеристик, делающих его буквально незаменимым элементом водяной отопительной системы:

  • благодаря этой детали отсутствует загрязнение воды;
  • большинство бачков расширения стоят недорого;
  • обеспечивают надежность и безопасность функционирования всей системы;
  • позволяют избежать лишних тепловых потерь;
  • имеют самое маленькое количество воздуха в системе;
  • в технике, ответственной за отопление, может быть любой тепловой носитель – расширительный бачок разрешено использовать во всех случаях;
  • краны, трубы и радиаторы могут прослужить гораздо дольше, если использовать бак расширения.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

  • 5 литров;
  • 8 л;
  • 10 л;
  • 12 л;
  • 19 л;

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

  • 24 л;
  • 35 л;
  • 50 л;
  • 80 л;
  • 100 л.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Неизменным остается лишь их непосредственное назначение.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Устройство и принцип работы

А теперь следует подробно рассмотреть, из каких элементов состоят баки расширения, и как они работают. Для начала выясним, как устроен подобный элемент.

Как правило, конструкция расширительного бака в целом помещается в штампованном корпусе из стали. Он имеет форму цилиндра. Чуть реже встречаются корпуса в виде своеобразных «таблеток». Обычно для производства этих элементов используются высококачественные металлы, покрытые антикоррозийным защитным составом. Внешняя сторона бачков покрывается эмалью.

Для отопления используются бачки расширения с корпусом красного цвета. Также встречаются и синие варианты, однако обычно такой окрас носят водяные аккумуляторы, которые являются составными частями водоснабжающей системы.

Они не предназначены для высоких температурных параметров, а всем их элементам выставляются очень высокие санитарные требования.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

С одной из сторон бака находится резьбовой патрубок. Он требуется для обеспечения возможности врезки в отопительную систему. Бывают случаи, когда в комплект поставки также входят такие элементы, как фитинги. Они значительно упрощают монтажные работы.

С другой же стороны, находится специальный ниппельный клапан. Данный элемент служит для формирования нужного уровня давления во внутренней части воздушной камеры.

Во внутренней полости расширительный бак разделен с помощью мембраны на 2 отдельные части. Ближе к патрубку находится камера, предназначенная для теплового носителя, а с противоположной стороны есть воздушная камера. Обычно мембраны для баков изготавливаются из очень эластичного материала, который отличается минимальными значениями диффузии.

Этой детали придается особая форма, которая отвечает за равномерное деформирование в случае перемены значений давления в камерах.

Расширительный бак в системе отопления – установка и подключение

Принцип работы расширительного бака в системе отопления является очень простым и понятным. Разберем его детально.

  • В изначальном состоянии, в момент подключения резервуара к системе и ее наполнения тепловым носителем, конкретный объем воды проходит сквозь патрубок в отсек с водой. Показатель давления в обоих отсеках постепенно уравнивается. Далее подобная незамысловатая система обретает статичность.
  • При росте температурного значения осуществляется непосредственное расширение теплового носителя в объемах в отопительной системе. Этот процесс происходит с сопровождением роста показателей давления. Лишняя жидкость отправляется в сам бак, а потом давлением подгибает мембранную деталь. В этот момент объем камеры для теплоносителя становится больше, а воздушного отсека, наоборот, сокращается (в этот момент в нем растет давление воздуха).
  • Когда температура опускается и уменьшается общий объем теплового носителя, излишнее давление в камере с воздухом провоцирует смещение мембраны назад. Тепловой носитель в это время возвращается обратно в трубопровод.

Расширительный бак в системе отопления – установка и подключение

Если параметры давления в системе отопления доходят до критических отметок, должен запуститься клапан, что относится к «группе безопасности». В такой ситуации он будет отвечать за выпуск лишней жидкости. Определенные модели расширительных баков имеют свой индивидуальный клапан предохранения.

Разумеется, стоит учитывать, что конструкция бака главным образом зависит от разновидности конкретной приобретенной модели. Например, они бывают неразборными или с возможностью замены мембранного элемента. В комплекте с подобными товарами могут идти такие детали, как хомуты для настенного крепления либо специальные подставки – небольшие ножки, с которыми напольный агрегат проще расположить на ровной плоскости.

Расширительные баки с мембраной-диафрагмой обычно являются неразборными. Во многих случаях в них присутствует баллонная мембранная деталь – она производится из податливого и эластичного сырья. По своей сути, эта мембрана являет собой обычную водяную камеру. По ходу роста давления она растягивается и увеличивается в объеме. Подобные разновидности бачков обычно дополняются разборным фланцем, который дает возможность самостоятельно менять мембрану, если она сломается.

На принцип работы данный факт никак не влияет.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Виды

Не стоит думать, что все расширительные баки обладают идентичными конструкциями и эксплуатационными характеристиками. На самом деле существует несколько разновидностей таких агрегатов. Каждая из них имеет определенные отличительные черты и особенности строения. Познакомимся с ними поближе.

В зависимости от определенного способа работы баки подразделяются на:

  • отопительные емкости открытого типа;
  • закрытые сосуды расширения.

Не самыми популярными считаются открытые варианты расширительных бачков. Эти агрегаты ставят в системах, в которых циркуляция жидкости осуществляется не в принудительном режиме (то есть, без использования помпы)

. Открытый бачок расширения имеет крышку, которая открывается без лишних усилий, если нужно подлить воду.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Главным минусом такого агрегата является то, что в нем теплоноситель связан с кислородом, а это провоцирует появление коррозии в отопительной системе. Если нет достаточной герметичности в баке открытого типа, то вода испаряется в разы быстрее, поэтому ее приходится постоянно доливать. По словам специалистов, монтировать подобный агрегат необходимо на самом высоком участке системы отопления. Нужно учесть, что проведение таких работ не всегда является доступным.

Закрытый (или мембранный) расширитель фиксируют в системе, где передвижение теплового носителя происходит в принудительном порядке – с использованием помпы. Сосуд закрытого вида обычно производят в форме резервуара из стали (в нем нет крышки). Он оснащается перегородкой внутри в виде мембраны из резины. Одна половина в подобной модели нужна, чтобы заполнить ее тепловым носителем, а вторая является местом для воздуха и азота.

Эти емкости обрабатывают краской в виде порошка, дабы под действием высоких температурных показателей подстраховаться от повреждения стенок корпуса.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Одной из сторон сам бак прикрепляется непосредственно к системе при помощи штуцера или фланца. Противоположная же сторона призвана закачивать воздух. Показатель давления в модели закрытого типа дает возможность автоматически изменять подачу теплового носителя в систему и сам резервуар.

Закрытые бачки подразделяются на:

  • сменные;
  • несменные.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Так, бачки сменного вида имеют более высокую стоимость, однако имеют существенные преимущества, к которым можно отнести:

  • возможность смены мембраны, если она была повреждена или порвалась;
  • возможность сэкономить на трубах, поскольку нет надобности монтировать закрытый бак в верхней части отопительной системы;
  • сменные варианты отвечают за минимальные тепловые потери;
  • поскольку тепловой носитель никак не «соприкасается» с кислородом, трубы и вся система в целом не подвергается образованию коррозии;
  • мембрана может располагаться как вертикально, так и горизонтально;
  • в данном случае нет связи со стенкой внутри бака из металла;
  • мембраны можно заменить очень легко и быстро (делается это через фланец).

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Несменные же разновидности емкостей стоят дешевле, но в них нельзя поменять мембрану, если это будет необходимо. Этот элемент в расширителе устанавливается максимально плотно и надежно прижимается к внутренним стенкам бачка. Повреждение или разрыв мембраны в данном случае может произойти только тогда, если система была запущена неправильно (давление растет слишком быстро и выходит за пределы нормы).

В зависимости от вида мембранной детали расширительные бачки разделяют на модели с:

  • баллонной мембраной;
  • диафрагменной мембраной.

Так, расширитель с баллонной мембраной является весьма прочным и надежным. Кроме того, он отличается внушительным объемом. При этом тепловой носитель никак не контактирует со стенками бака, поэтому появление ржавчины на таких изделиях исключено.

Плоский отопительный бак расширения оснащается разделяющей перегородкой, выполненной в форме диафрагмы.

Расширительный бак в системе отопления – установка и подключение

Если она вдруг повредится, то ее будет возможно поменять, не прилагая особых усилий.

Расширительные бачки открытого типа

Конструктивной особенностью расширителей открытого типа является контакт теплоносителя с атмосферой. Циркуляция в системах с расширителем этого типа конвекционная. При нагреве объем жидкости растет, его избыток поглощается резервуаром емкости.

При падении температурных показателей жидкость возвращается обратно самотеком, под действием гравитации.

Из-за нулевого давления в баке, устройство не требует прочной металлической конструкции, поэтому:

  • в изготовлении корпуса применяется любой металл;
  • может использоваться готовая емкость из термостойкого пластика;
  • не принципиальной является форма резервуара.

В дачных домиках такое оборудование может быть собрано из подручных средств. В качестве емкости можно использовать пластиковую канистру или бочку, оборудованную приемным патрубком и выводом для перелива.

Расширитель открытого типа
Расширители открытого типа могут быть изготовлены в форме прямоугольного бака с негерметичной крышкой на верхней плоскости

Внешне это обычный металлический бак, верхняя плоскость которого снабжена отверстием для обслуживания и добавления жидкости. Защиту от засора обеспечивает негерметичная крышка. В нижней части или на боковой плоскости предусмотрены крепежные узлы.

Открытые системы отопления применяются в малоэтажных строениях, где объем теплоносителя и протяженность отопительных коммуникаций сравнительно невелики.

Требования к установке несложные:

  • расширитель ставится на максимуме высоты, на линии подачи;
  • подача подключается к баку через патрубок;
  • для стока избытка жидкости выполняется врезка перелива выше расчетного уровня.

Чтобы обеспечить циркуляцию самотеком, для монтажа рекомендуется использовать трубы увеличенного сечения.

Установка бака в открытую систему отопления
Открытую конструкцию ставят в верхней точке, откуда жидкость стекает самотеком

Обычно бак стараются монтировать в отапливаемом помещении, обустроенном утепленном чердаке, а если это невозможно, то емкость потребуется утеплить. Наличие утеплителя не допустит промерзания жидкости и потери работоспособности системы.

Расширительные бачки закрытого типа

Конструктивной спецификой закрытых модификаций бака является полная герметичность, что позволяет поддерживать необходимое для циркуляции давление в любой точке системы.

Резервуар внутри разделен мембраной на воздушную и жидкостную части. Каждый из отсеков полностью герметичен – азотосодержащая смесь из воздушного отдела никогда не смешается с теплоносителем, наполняющим жидкостный отсек.

Принцип работы закрытого расширительного бачка заключается в том, что нагретая жидкость из системы выталкивается в жидкостную часть бака и начинает давить со своей стороны на герметичную мембрану. Перегородка деформируется и воздействует на воздушную часть, сжимая ее.

В результате объем воздушной камеры бака уменьшается, а газ в ней сжимается. Эта ситуация способствует увеличению давления в системе. Как только происходит нормализация давления, теплоноситель из жидкостного отсека выталкивается обратно.

Если же давление стремительно растет, то, при достижении критического объема жидкости в баке, срабатывает предохранительный клапан. В результате произойдет удаление излишнего количества теплоносителя из емкости.

Бак закрытой конструкции
Закрытая конструкция является полностью герметичной, в ее нижней части расположен фланец с приемным патрубком, в верхней – ниппель для наполнения газом

В зависимости от формы все закрытые расширители для установки в отопительную систему разделяются на такие виды:

  1. Шаробразные – разновидность мембранной конструкции с эластичной перегородкой. При поступлении жидкости она растягивается и принимает весь избыточный объем. Сам бак имеет вид шарообразной капсулы.
  2. Овальные – еще один вид мембранных гидрокомпенсаторов. Баллон расширителя традиционно разделен гибкой мембраной на газовую и жидкостную камеры, но конфигурация корпуса имеет несколько вытянутую по вертикали форму.

Внешне овальные расширители представляют собой баллон цилиндрической формы, окрашенный в красный цвет. С одной стороны, предусмотрен ниппель для создания давления в газовой камере, с другой – патрубок, через который осуществляется подключение к системе.

На корпусе наварены крепежные узлы, которые обеспечивают навесной монтаж оборудования и способны выдержать его рабочий вес. Шарообразная модификация бака отличается от овальной лишь формой.

Мембрана баков диафрагменного и баллонного типа
По разновидностям мембранные закрытые расширители делятся на диафрагменные и баллонные модификации

В системах закрытого типа самотечная циркуляция не сможет обеспечить необходимый уровень давления. Поэтому в конструкцию включают циркуляционный насос.

Сам расширитель может ставиться в любой точке системы, но при выполнении монтажных работ желательно учесть следующие рекомендации:

  • лучшее место для установки – обратная линия, до точки врезки насоса;
  • подачу теплоносителя лучше подвести сверху, что позволит уменьшить проникновение воздуха и сохранит работоспособность при повреждении мембраны;
  • недостаток основного объема можно компенсировать установкой дополнительного расширителя с меньшей емкостью.

При установке не возбраняется учитывать интерьер помещения, если в этом есть необходимость. Для контроля уровня давления в системе отопления расширитель должен быть оборудован манометром.

Место установки закрытого расширителя
Закрытый расширитель обычно ставят перед котлом, до места установки циркуляционного насоса

Возможность размещения недалеко от котла снимает вопрос о необходимости утепления резервуара. Оборудование находится в теплом помещении, что обеспечивает удобство эксплуатации.

к меню ↑

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Открытый бак из подручных средств
Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

  • применение незамерзайки опасно из-за токсичных испарений;
  • возможности монтажа ограничены только верхней точкой системы;
  • постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
  • медленный разогрев;
  • перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
  • применяется в отоплении малоэтажных строений, максимум в два этажа;
  • большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

  • полная герметичность позволяет использовать антифриз;
  • место размещения расширителя не влияет на работоспособность системы;
  • изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
  • после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
  • меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
  • не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
  • не требует постоянного внимания к уровню и состоянию жидкости;
  • возможность применения в системах, рассчитанных на несколько этажей;
  • небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Манометр над баллоном
Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости.

к меню ↑

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

  • для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
  • баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Как подобрать?

К подбору расширительного бака нужно подходить очень ответственно, поскольку данное изделие играет одну из важнейших ролей в водяных отопительных системах.

Осветим несколько несложных советов, которые позволят выбрать покупателю подходящую модель хорошего качества.

  • Специалисты рекомендуют останавливать свой выбор на мембранных или емкостях закрытого типа. Несмотря на то что подобные разновидности бачков обычно стоят дорого, отопительная система, в которой они имеются, может проработать очень долго. Это объясняется тем, что в данной конструкции теплоноситель и кислород никак не «встречаются» друг с другом. Но это лишь совет – выбор, так или иначе, остается за хозяином жилища.
  • Всегда обращайте особое внимание на материал, из которого произведена резиновая перегородка в моделях закрытого типа.

Выше было перечислено сырье, которое обычно используют для их изготовления.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

  • Если вы собираетесь применять бак вкупе с системой центрального отопления, то резина мембраны должна отличаться повышенными прочностными характеристиками и устойчивостью к воздействию высоких температурных значений. Это обусловлено тем, что центральное отопление в большинстве случаев не подразумевает существенных перепадов давления, однако температура все равно будет довольно высокой.
  • Бачок с мембраной, отличающейся повышенной эластичностью, можно смело покупать для частной отопительной системы, поскольку резкие скачки давления – обычное дело для такого варианта отопления.
  • Дабы использовать расширитель не только в системе отопления, но и в системе, ответственной за водоснабжение, то резина, из которой изготовлена мембрана, должна быть пищевой. Это необходимо, чтобы не умалять положительные качества воды.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

  • Выбирая между незаменяемыми и заменяемыми типами мембран, рекомендуется выбирать именно первые, поскольку в случае повреждения незаменяемой детали придется менять весь агрегат вместо одного элемента.
  • Прежде чем приобрести расширительный бачок, рекомендуется внимательно ознакомиться с его техническими характеристиками. Запросите у продавца все необходимые сертификаты качества. Если таковых у товара не имеется либо их не хотят вам предъявить – от покупки лучше отказаться.
  • Не забудьте оформить гарантийный талон.
  • Учтите, что одним из самых важных параметров, на который вам следует обратить внимание, выбирая бачок, является его стойкость перед диффузией, температурными скачками. Кроме того, все элементы агрегата (от корпуса до мембраны) должны быть изготовлены из качественных материалов.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Где ставить?

Если в системе имеет место принудительная циркуляция, то давление на участке подключения устройства будет равняться статическому давлению в этой точке и при данном температурном режиме (учтите, что это правило работает только в том случае, если присутствует один мембранный элемент). Если допустить, что она переменится, то в результате получится, что в закрытой системе образуется непонятно откуда взявшаяся жидкость, что является в корне неправильным.

Открытая же отопительная система представляет собой емкость сложной конфигурации, имеющую особенные конвекционные потоки. Абсолютно все узлы должны гарантировать максимально скорый подъем горячего теплового носителя к верхней точке. Кроме того, они должны обеспечить самотечный слив в котел с вовлечением радиаторов. Также, конструкция подобной системы не должна мешать прохождению воздушных пузырьков к верхней точке.

Опираясь на вышеперечисленные особенности, следует подвести один итог – расширительный бак надо фиксировать в верхней плоскости однотрубной системы (обычно – сверху разгонного коллектора).

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Как заменить?

Из вышеизложенной информации можно сделать вывод, что главной проблемой расширительных бачков является поврежденная мембрана. С такой неполадкой сталкиваются многие пользователи. Специалисты рекомендуют производить замену данных элементов в специальных сервисных центрах, однако провести подобные работы возможно самостоятельно.

Делается это следующим образом.

  • Сперва нужно произвести отсоединение бачка от отопительной системы.
  • Далее нужно уменьшить (сбросить) показатели давления газовой полости при помощи ниппеля сверху агрегата.
  • Уберите фланец мембраны, что расположен рядом с патрубком, чтобы подсоединить трубопровод. Отвинчивая гайку сверху корпуса, нужно освободить держатель мембранной детали.
  • Достаньте мембранную деталь из полости внизу корпуса.
  • Далее нужно изучить поверхность внутренностей корпусной конструкции. Там не должно быть ни грязи, ни ржавчины. Если таковые все же имеются, то их необходимо удалить и промыть поверхности водой. Потом надо просушить корпус.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

  • Важно учитывать тот факт, что мембрана не является стойкой к воздействию масла. По этой причине нельзя применять средства, содержащие масло, для обеспечения сохранения внутренностей агрегата от появления коррозии.
  • Установите держатель мембранного элемента в полость, находящуюся наверху самой мембраны, если такой крепеж должен присутствовать в конструкции конкретного устройства.
  • Вкрутите болт в удерживающий элемент, поставьте мембрану в корпус. Держатель нужно ввести в полость, находящуюся на дне корпуса.
  • Удерживающую деталь надо крепить при помощи гайки.
  • Выставите предварительные значения давления воздуха в расширителе. Проверьте конструкцию на наличие протечек, после чего нужно подключить расширитель непосредственно к отопительной системе.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

расширительный бак системы отопления
Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

к меню ↑

Расчет

Чтобы определить объем расширителя, можно опираться на несколько разных способов. Для этого советуют обратиться к мастерам в специальных бюро. Как правило, для проведения всех необходимых расчетов они используют особые программы, позволяющие учитывать все особенности и нюансы, которые оказывают влияние на работу отопительной системы. Однако нужно учесть, что услуги таких специалистов в большинстве случаев являются дорогими.

Расчет объема бачка можно произвести и самостоятельно. Для этого следует использовать общепринятую формулу. В данном случае надо быть максимально внимательным, поскольку даже маленькая ошибка может привести к получению неверных значений. При расчете важно учитывать абсолютно все нюансы: и объем отопительной системы, и конкретный тип теплового носителя, и даже его физические свойства.

В приведенной формуле:

  • С – это общий объем теплового носителя в системе;
  • Pa min – показатель изначального абсолютного давления в резервуаре;
  • Pa max – самый большой параметр давления, который может иметь место в агрегате.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Если же вы боитесь ошибиться либо у вас нет времени на проведение всех требуемых расчетов, то стоит обратиться к помощи специальных онлайн-калькуляторов. Правда, в таком случае рекомендуется перепроверить полученные результаты на нескольких сайтах, чтобы не столкнуться с неправильной работой того или иного портала.

Некоторые люди делают проще – прикидывают нужные параметры на глаз. При этом удельную емкость отопительной системы приравнивают к 15 л/кВт. В результате получатся примерные значения. Но учтите, что обращаться к этому способу разрешено только в процессе технико-экономического обоснования.

Перед приобретением бака, конечно же, потребуются только точные расчеты.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Установка своими руками

Прежде чем переходить к монтажу расширителя, важно подготовиться:

  • обязательно ознакомьтесь с инструкцией перед началом работ;
  • проведите все необходимые расчеты температур и показателей давления (обычно все эти данные указываются в специальных справочниках по нормативам использования агрегатов);
  • приготовьте такие инструменты, как гаечный ключ, ключ для установки труб из пластика;
  • если бак имеет большую емкость, то вам также понадобится купить кронштейны – они пригодятся для крепления.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Устанавливая и подключая такие агрегаты, следует опираться на некоторые рекомендации от специалистов:

  • располагайте агрегат так, чтобы в дальнейшем гарантировать свободный доступ к нему;
  • предусмотрите вероятный демонтаж труб в будущем;
  • проследите за тем, чтобы диаметр патрубка-соединителя сходился с присоединяемым водопроводом;
  • верно установите необходимые температурные датчики;
  • подсчитайте подсоединение запорной арматуры.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Теперь можно переходить к непосредственной установке бака. Вешать его следует возле входа проточного теплового носителя в направлении узла нагрева.

Отметьте участки для крепления. Высверлите требуемое число дырок, нужных для фиксации кронштейна. Для этого его следует приложить к стене, и отметить все участки соединения. Проделав все необходимые дырки, нужно установить в них анкерные болты, потом повесить кронштейн и убедиться в надежности проделанного крепления. Если все сделано качественно, то можно устанавливать сам бачок, после чего закрепить его при помощи хомутов.

Учтите, что такое оборудование нельзя устанавливать в условиях минусовых температур. Кроме того, важно проследить за тем, чтобы после завершения монтажных работ воздушный клапан находился на доступном участке. Это необходимо, чтобы у хозяев была возможность выставления нужного уровня давления.

Абсолютно все механизмы, которым требуется регулировка, должны быть в открытом доступе, а трубы должны располагаться так, чтобы они не создавали нагрузок на технику.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Что касается такого элемента, как редуктор давления, то его надо устанавливать уже после подключения измеряющего счетчика, чтобы не столкнуться с серьезными нагрузками, направленными на бачок. Прикреплять этот клапан нужно впереди проточной трубы.

После этого надо произвести настройку установленного бачка расширения. Сперва надо настроить требуемый уровень давления. Это нужно делать закачкой воздуха. Манометр укажет, когда понадобится остановиться. После этого с использованием насоса закачивается вода, уравнивается давление, и мембранная деталь приводится в плавающее состояние. Потом бачок допустимо считать готовым к применению. Возможно, нужно будет включить систему и убедиться в ее работоспособности.

Как можно заметить, схема монтажа и подключения расширительного бака является достаточно простой. Справиться с проведением таких мероприятий сможет каждый.

Главное, опираться на инструкцию и быть предельно внимательным на каждом этапе.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

объем расширительного бака для отопления
Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

к меню ↑

Частые проблемы

Расширительные бачки, как и любые другие отопительные агрегаты, подвержены возникновению ряда определенных проблем. Ознакомимся с ними.

Самой частой поломкой таких агрегатов является разрыв мембранной детали. Как правило, это происходит из-за слишком высокого давления (выше нормы) либо неравномерных нагрузок. Учтите, что сменные элементы рвутся гораздо чаще спрессованных, так как для последних применяются более крепкие материалы, потому что их можно менять в любой удобный момент.

Проблема поврежденной мембраны может повлечь за собой множество неприятных последствий. Например, из-за этого нередко течет вода из воздушного клапана.

Если вовремя не заменить мембрану, ее разрыв приведет к тому, что с течением времени бачок просто выйдет из строя. Это обусловлено тем, что жидкость попадает на внутреннюю поверхность бачка, после чего он может покрыться ржавчиной и прийти в негодность.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Учтите, что старую мембрану следует заменять на такую же деталь. Желательно обращаться для этого в специализированный сервисный центр.

Также пользователи довольно часто сталкиваются с повреждением корпуса бачка. Если с вашим оборудованием приключилась такая проблема, вам лучше обратиться за помощью к специалисту. Не беритесь за ремонт поврежденных корпусных элементов самостоятельно, особенно если раньше ни разу не сталкивались с такими работами.

Бывают и такие случаи, когда расширитель кипит. Чаще всего такая проблема настигает самодельные конструкции открытого типа. Основной сутью этой неполадки является отсутствие циркуляционной скорости (либо ее полное отсутствие).

Вот основные причины подобных поломок.

  • Сниженный диаметр разводки. Главный контур однотрубного отопления обычно устанавливается с трубой, которая является не менее тонкой, чем ДУ 32.
  • Отсутствие уклона. После отопительного котла нужно сделать так называемый разгонный коллектор. Для этого трубу надо поднять до верхнего участка контура, где как раз устанавливается расширитель. Оставшаяся часть контура должна быть проложена с уклоном вниз.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Многие пользователи задаются вопросом, как же исправить такую серьезную проблему, не приступая к полному демонтажу и переустановке отопительной системы. Ответ прост – необходимо установить циркуляционную помпу. Эта деталь замечательно функционирует во многих системах (особенно открытого типа). Насос надо ставить на обратке прямо перед котлом.

Еще одной проблемой расширительных бачков является воздушная закупорка контура отопительной системы. Чтобы с ней не столкнуться, нужно следить за объемом воды.

Если не пополнять его, то возникающие испарения приведут к вышеуказанным неполадкам.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

к меню ↑

Производители и цены

Расширительный бачок для отопления закрытого типа
В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Расширительный бачок для отопления закрытого типа
Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

Расширительный бачок для отопления закрытого типа
Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

Расширительный бачок для отопления закрытого типа
Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

к меню ↑

Правила расчета емкости резервуара

Расширитель любого типа будет эффективным только при правильном выборе объема. Для этого следует учитывать способность жидкости расширяться в период нагревания. Вода в отопительных кольцах расширяется на как минимум 3 % от общего объема водяной системы, антифриз – практически на 5%.

Жидкости относятся к разряду несжимаемых сред, поэтому бачок им должен обеспечить достаточный резерв на тепловое расширение с некоторым запасом. При условии полного заполнения контура теплоносителем даже тепловое расширение в расчетных объемах может привести к сбросу жидкости через предохранительный клапан и проливу теплоносителя на пол.

Поэтому чтобы превышение объема расширяющегося теплоносителя не приводило к авариям, закрытые бачки для небольших контуров в частных домах приобретают так, чтобы их объем был равен 10 % от полного объема циркулирующего по системе теплоносителя. Это правило действительно для систем емкостью до 150 л.

Если по отопительному кольцу перемещается больше 150 л теплоносителя, то емкость закрытого бака рассчитывают путем умножения полного объема жидкости на коэффициент ее расширения при конкретных значениях рабочей температуры в системе.

К полученному значению нужно прибавить размер водяного затвора, т.е. объема теплоносителя, образовавшегося в баке в результате стандартного статического давления жидкости. Для больших отопительных колец этот показатель, как правило, равен 0,5% от полного объема теплоносителя, для малогабаритных, вместимостью до 150 л, он принимается 20%.

Полученная сумма умножается на поправочный коэффициент, определяемый по значениям предварительного и окончательного давления в отопительной системе. Предварительное принимается из расчета, что на 10 м высоты контура приходится 1 бар. Окончательное давление формируется в результате работы системы.

Расчет объема бачка закрытого типа для крупных сложных отопительных конструкций выглядит так:

Пример расчета объема расширительного бачка
В расчетах использовано: Vn – номинальный объем закрытого бачка; Ve – объем теплоносителя при тепловом расширен (вычисляется по формуле Vсистемы×n%, где n это коэффициент температурного расширения теплоносителя); Vv – водяной затвор; po – предварительное давление; pe – показатель окончательного давления, равен значению предельного давления предохранительного клапана за минусом 0,5 бар

Вместимость открытого типа строго не регламентируется нормативами, но есть правило: объем открытого бачка до патрубка перелива должен составлять 3,5 – 4 % от общего объема теплоносителя в отопительном контуре.

Такой оценки достаточно для небольшого дачного домика, а вот строение для постоянного проживания потребует более точного расчета. В первую очередь потребуется выяснить общий объем системы отопления.

к меню ↑

Варианты расчета общей емкости отопления

Этот показатель можно определить с разной степенью точности тремя основными способами. Во-первых, на основе паспортных данных котла. Так, на единицу мощности котельного оборудования необходимо около 15 литров жидкости. Чтобы получить нужные данные, потребуется 15 умножить на мощность котла, указанную в техпаспорте.

Во-вторых, можно выяснить объем с помощью водомера при наполнении системы. По мере наполнения учитывается количество использованной жидкости. Это более точный и хлопотный вариант.

Третий способ предполагает рассчитать суммарный объем всех элементов системы отопления. Это самый точный вариант. Емкость теплообменника котла, радиаторов, конвекторов, измерительных приборов можно выяснить по паспортным характеристикам. Для вычисления емкости труб применяются данные из таблицы.

Таблица размеров труб
В таблице указаны размеры труб в дюймах и их объем в литрах на 1 метр, который используется для суммирования общего объема

В таблице указан объем труб на метр длины, выполненных из самых ходовых и современных материалов. Внутренний диаметр указан в дюймах от 0,5 до 1,5 единиц.

Еще один способ, претендующий на высокую точность, – вычисление по формуле:

Vобщ = π x D2 x L/4,

где:

  • π – равно 3,14;
  • D – обозначает параметры внутреннего диаметра труб;
  • L – указывает на протяженность трубопровода системы.

После получения необходимых данных их суммируют и получают общий объем системы, который используют в дальнейших расчетах.

Шаги и формулы полного цикла расчетов для проектирования и организации отопления частного дома приведены здесь. Рекомендуем ознакомиться с полезной информацией.

к меню ↑

Выбор расширительного бака по таблице

При наличии необходимых данных оптимальный вариант расширителя можно подобрать по таблице объемов и расчетного давления.

Общий объем системы рассчитывается по указанной методике, параметры давления актуальны только для закрытых модификаций и указаны в паспортных данных оборудования.

Таблица для выбора объема бака
Данные из таблицы позволяют выбрать объем расширителя от 4 до 300 литров

Этот вариант не требует специальных расчетов, кроме вычисления общего объема системы. Использование таблицы значительно облегчает и ускоряет выбор расширителя с необходимой емкостью резервуара.

к меню ↑

Использование формул для расчета

Если данных таблицы недостаточно, есть возможность рассчитать необходимый показатель объема емкости самостоятельно.

Для этого используют следующую формулу:

Vb = Vc x k/D,

где:

  • Vb – обозначает искомую емкость расширителя;
  • Vc – общую емкость системы;
  • k – коэффициент расширения жидкости при нагреве;
  • D – коэффициент эффективности расширителя.

Из необходимых для расчета данных неизвестными остаются коэффициенты k и D. Первый – величина табличная, а второй вычисляют по отдельной формуле.

Также существует и используется таблица температурного расширения. Она позволяет определить коэффициент для систем с водой или антифризом. Величина не является линейной, меняется при нагреве, в зависимости от наличия и концентрации гликоля в жидкости.

Коэффициент расширения жидкости по таблице
С помощью этих данных можно определить параметры коэффициента расширения жидкости при нагреве (k), необходимые для расчета объема расширительного баллона

Для воды концентрацию этиленгликоля принимают за «0», для антифриза концентрацию определяют по данным, заявленным производителем. Температурой нагрева считают эксплуатационную для конкретной системы.

Чтобы самостоятельно рассчитать коэффициент эффективности расширительного бака, применяется формула:

(Qm – Qb) : (Qm + 1),

где:

  • Qm – максимальное давление системы по паспортному порогу срабатывания предохранительного клапана;
  • Qb – предварительное давление в воздушной камере расширителя по техпаспорту.

Если последний параметр неизвестен, его измеряют при накачке либо путем стравливания через ниппель баллона.

к меню ↑

Другие способы расчета

Помимо самостоятельных подсчетов с помощью формул и таблиц есть альтернативные способы. Доступный вариант расчета – помощь онлайн калькулятора.

Быстрый расчет с онлайн калькулятором
Недостатка в сетевых ресурсах, предлагающих онлайн подсчитать искомую величину, нет. Их просто найти по ключевому запросу

Еще один вариант получить нужные данные – обращение к профессиональным проектировщикам. Это максимально надежный способом, но точность полученной информации обойдется достаточно дорого.

С правилами установки и подключения расширителей закрытого и открытого типа ознакомит следующая статья, посвященная этим вопросам.

к меню ↑

Как правильно выбирать расширительный бачок?

Определяться с типом отопительной системы рекомендуется еще на этапе планирования. Выбор бака обычно откладывается на период после возведения коробки, когда система смонтирована, ее объем известен.

При подборе оптимального варианта расширительного бака рекомендуется:

  • ориентироваться на объем закрытого расширительного бачка, превышающий значение температурного расширения теплоносителя;
  • при покупке следует обратить внимание на подключение, форму емкости и расположение разъемов для крепежа – это позволит избежать неожиданностей в процессе монтажа;
  • важно уделить внимание инструкции на корпусе, которая содержит полезную информацию по установке и технические параметры.

При покупке лучше ориентироваться на проверенного производителя, даже если его баллоны будут стоить дороже. Это станет залогом долговечности отопительной системы, правда при условии правильной эксплуатации и регулярного обслуживания.

Перед подключением предварительное давление в газовом отсеке мембранного бачка настраивают на значение, равное показателям статического давления столба теплоносителя в отопительном контуре. Настройка производится обычным автомобильным насосом, контролируется манометром.

Правильно выбрать тип бака
Главное не купить для системы отопления бойлерную емкость – они совершенно разные по своих техническим характеристикам

Нельзя путать расширители для отопительных систем и гидроаккумуляторы для линий холодного водоснабжения. Они отличаются внешним видом и конструктивными особенностями. Первые окрашены красным и обычно не разборные, вторые имеют голубой цвет, снабжены съемным фланцем для ремонта мембраны.

к меню ↑

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

Расширительный бак для отопления закрытого типа установка
Расширительный бак для отопления закрытого типа установка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

к меню ↑

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Расширительный бак для отопления закрытого типа установка

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоноситель это просто водопроводная вода. В этом случае водопровод подключается или к специальному входу котла (в настенных газовых котлах), или к аналогично установленному на обратке шаровому крану . Но в этом случае для слива системы необходима другая точка. В двухтрубной системе это может быть один из последних в ветке радиаторов, к нижнему свободному входу которого устанавливают шаровый кран слива. Другой вариант представлен на следующей схеме. Тут изображена однотрубная система отопления закрытого типа.

Схема закрытой однотрубной системы отопления с узлом запитки системы

к меню ↑

Как определить необходимый объем расширителя

Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.

В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.

Расширительный бак для отопления закрытого типа установка

Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.

Расширительный бак для отопления закрытого типа установка

Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.

к меню ↑

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Расширительный бак для отопления закрытого типа установка

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

к меню ↑

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка
Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа
Виды мембран для расширительных бачков в системах закрытого типа

к меню ↑

Назначение закрытых бачков

Все они, независимо от объемов, производительности, предназначены для нивелирования расширения теплоносителя (специальных жидкостей, воды), которое происходит при повышении его температуры.

Делается это для того, чтобы избежать разрушительных гидроударов, повреждений фитингов, арматуры, разрыва труб систем отопления, выдавливания прокладок.

Назначение расширительного бака
Любой закрытый бак представляет собой стальной герметичный резервуар, разделенный на части эластичной мембраной, которая изменяет свое положение при повышении/понижении температуры теплоносителя

Пример: теплоноситель (вода) расширяется на четыре процента с повышением температуры до 95 °С. Чего вполне хватает для выхода инженерной системы из строя.

к меню ↑

Устройство и компоненты экспанзомата

Любое подобное современное изделие состоит из следующих конструктивных элементов:

  • корпуса;
  • камеры для теплоносителя;
  • газовой камеры, куда закачивается обычный воздух или инертный газ;
  • мембраны.

Вариант наполнения газовой камеры инертным газом является более предпочтительным, ведь обеспечивает емкости большую долговечность. Но обычный воздух более доступный.

Мембрана изготавливается из эластичных материалов, поэтому способна изменять свое положение при увеличении или уменьшении температуры теплоносителя. Этот элемент конструкции бывает диафрагменного или баллонного типа, при этом принцип действия у них аналогичный.

Подсоединение баков к отопительной системе происходит с помощью специального патрубка. Для закачивания газа предусмотрен клапан. Емкости закрытого типа типа изготавливаются в горизонтальной или вертикальной компоновке, что облегчает комплектацию системы отопления.

Какие бывают расширительные баки
Современные расширительные резервуары, предназначенные для использования в системах отопления бывают различных размеров, форм, кардинально отличаются и их рабочие характеристики. Все перечисленное позволяет сделать оптимальный выбор в любой ситуации

Емкости, предназначенные для установки в закрытые отопительные системы, оснащаются манометрами для контроля внутреннего давления. Аналогичные изделия, предназначенные для монтажа в системы обычных частных домов, работают при невысоких нагрузках, не превышающих 3,5-4 бар, поэтому в измерительных приборах не нуждаются.

А также в продаже можно найти резервуары двух видов:

  • с несменной или стационарной мембраной диафрагменного типа, то есть порыв, износ которой приведет к замене всего прибора;
  • со сменной мембраной балонного типа.

В первом случае изделия отличаются более демократичной ценой, во втором большей функциональностью, ремонтопригодностью и долговечностью.

Конструкция фланцевых бачков позволяет износившуюся или поврежденную мембрану заменить, причем в ряде случаев это получится сделать даже самому. А еще сменные мембраны способны выдержать большее давление.

к меню ↑

Схема действия расширительного бачка

Когда теплоноситель холодный, то мембрана бака занимает максимально большое пространство. При повышении температуры давление на нее возрастает.

В результате указанный элемент конструкции преодолевает сопротивление инертного газа или воздуха и изменяет свое положение, освобождая больше места для образовавшегося излишка жидкости.

Зачем нужен расширительный бак
Расширительные емкости не участвуют в процессе обогрева помещений, но их задача более, чем важная. Так как каждое такое изделие предотвращает поломки системы отопления, которые могут происходить из-за гидроударов и возросшего давления теплоносителя

При остывании теплоносителя происходит процесс обратный, описанному выше. А дальше циклы многократно повторяются.

к меню ↑

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану.

к меню ↑

Место для установки расширительного бака мембранного типа

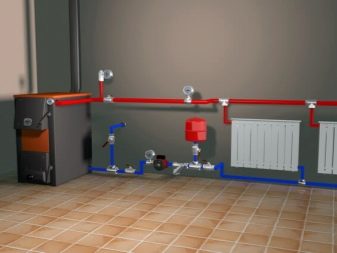

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа
Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

к меню ↑

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Расширительный бак в системе отопления – установка и подключение

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

к меню ↑

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Расширительный бак в системе отопления – установка и подключение

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

  • 8 л;
  • 12 л;
  • 24 л;
  • 35 л;
  • 50 л.

При расчетном показателе - 18 литров выбирают модификацию ROZ-NAVI 35.


Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

к меню ↑

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

Расширительный бак в системе отопления – установка и подключение

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

к меню ↑

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.
к меню ↑

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

  • Плохое качество требуемых инструментов или их отсутствие.
  • Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
  • Установка расширителя в недоступном месте.
  • Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
  • Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.
к меню ↑

Как осуществить монтаж?

Каких-либо существенных ограничений, влияющих на место установки расширительного бачка в системе, нет. Все же установку желательно производить в любой удобной точке обратной магистрали имеющейся системы отопления.

Причина в том, что там теплоноситель прохладнее. А это позволяет существенно продлить ресурс расширительной емкости, ее мембраны.

Кроме того, если установить бачок неподалеку от твердотопливного котла, то в определенных ситуациях в камеру для теплоносителя может попасть пар. В результате чего емкость потеряет способность производить компенсацию расширения теплоносителя.

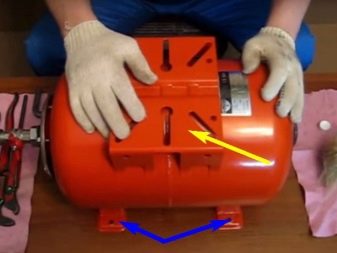

Установка резервуара может осуществляться двумя способами. К ним относятся монтаж:

  • на стене;
  • на полу.

Но следует понимать, что первый вариант предназначен только для случаев, когда расширительная емкость имеет умеренный объем.

Монтаж расширительного бака
Баки следует устанавливать максимально далеко от котлов. А оптимальным решением будет нахождение его в обратной магистрали. Так как температура теплоносителя там ощутимо ниже, что исключает досрочный выход мембраны со строя

Так указанная процедура должна выполняться с применением:

  • отсекающего крана с, так называемой, «американкой» — этот элемент конструкции позволит оперативно вывести резервуар с эксплуатации, а при необходимости заменить его, причем не дожидаясь остывания теплоносителя;
  • тройника с краном для слива, что позволит перед заменой бака быстро его опустошить;
  • манометра для измерения давления;
  • предохранительного клапана или ниппеля для регулировки давления внутри оборудования.

После монтажа бачка его предстоит правильно настроить, учитывая рекомендации производителя, приведенные в инструкции к приобретенному оборудованию. Чтобы давление в баке было соответствующим, т.е. меньшим, чем в системе, что позволит мембране деформироваться при нагревании теплоносителя.

Если расчеты были выполнены не верно и в системе отопления размещен резервуар меньшего, чем нужно объема, то он не справится со своими обязанностями, но исправить ошибку можно.

Для чего нужно приобрести и установить в систему вторую емкость. Емкость которого составляет разницу между нужным объемом и имеющимся у работающего в системе бака. Такой способ сократит финансовые потери.

к меню ↑

Расчёт объёма

Процесс расчёта объёма расширительных баков открытого и закрытого типа несколько отличается. Резервуар для открытой отопительной системы делают из листового металла. В ёмкости присутствует отверстие для подачи теплоносителя в систему.

Подобные приборы могут иметь и другое отверстие, которое располагается в верхней части и служит для отвода лишней жидкости в канализацию. В некоторых случаях к открытому расширительному баку теплоноситель (вода) подаётся в автоматичном режиме, по мере убывания.

При проектировании отопительной системы важно рассчитать объём компенсационного бачка.  Основным значением, от которого отталкиваются все расчёты, считается общий объём воды в системе, например, 100 литров

Обратите внимание! При расчёте объёма расширительного бака открытого типа берётся значение 10% по отношению к общему количеству теплоносителя в системе. В нашем случае нужен 10 литровый резервуар.
Расширительный бачок объемом 10 литров. Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа

Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа. Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:

  • ОВ – объём увеличения теплоносителя при нагревании. Для воды это значение не превышает 5%, у антифриза в пределах 6%;
  • ВК – общий объём теплоносителя в контуре отопительной системы. Количество воды можно измерить вёдрами или при помощи специального счётчика, который устанавливается на сливной трубе;
  • ДС – максимальное давление в контуре и котле (такая информация предоставлена в инструкции к отопительному прибору);
  • ДБ – давление в расширительном баке.

Для точного подсчёта объёма компенсационного бака закрытого типа применяется следующая формула:

Если сравнить результат объёма расширительной ёмкости подсчитанного по народному методу со значением, полученным из формулы, то второй результат будет меньшим. При небольшом превышении величины резервуара от требуемого значения необходима правильная настройка, что будет способствовать эффективной работе прибора.

к меню ↑

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице
Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом
Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения циркуляционного насоса в систему отопления закрытого типа
Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

к меню ↑

Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления. Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый.

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

Как установить мембранный расширительный бак для отопления
Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

  • Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
  • Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
  • Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Как установить мембранный расширительный бак для отопления
Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности

Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.

Обратите внимание! Настроить бак следует таким образом, чтобы давление в его воздушной камере на 0,2 Бар было меньше, чем расчетное давление в системе, заполненной теплоносителем. Если грушевидная мембрана не будет поджата со стороны нагнетания воды, теплоноситель, сжимаясь в процессе остывания, сможет затянуть воздух через автоматические воздухоотводчики.

После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.

Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.

к меню ↑

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Настройка мембранного бака
Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

к меню ↑

Как правильно установить мембранный расширительный бак в системе отопления

Требования к месту установки расширительного бака:

  • не ставьте оборудование близко к стене. Ремонт и обслуживание требует свободного доступа к установке;
  • установите бак на высоту удобную для обслуживания;
  • установите запорную арматуру, позволяющую отключить бак от системы;
  • зафиксируйте на стене все подводящие к баку трубы, чтобы снять с патрубка излишнюю нагрузку;
  • температура окружающей среды в помещении не должна опускаться ниже 0 градусов.

к меню ↑

Какие материалы и инструменты нужны для работы. Каким шлангом подключить расширительный бак к отоплению

Чтобы установка расширительного бака – экспанзомата, прошла корректно, потребуются специальные ключи и герметик (уплотнение соединений) для сантехнических устройств, работающих под давлением. При покупке средств и инструментов уточните диапазон температур на которые они рассчитаны. Нарушение этих правил может привести к самым серьезным последствиям. Так например это может произойти при использовании дешевого герметика для пластиковых окон. Привлекательный внешний вид не обеспечивает надежность.

Часто при монтаже бака применяют обычный разводной ключ. Приобретите дополнительно ключ, который специально предназначен для соединения трубопроводов из металлопластика. Потребуется ступенчатый ключ, чтобы работать с разъемными соединениями.

Если найти такой комплект не удалось, приобретите все составляющие по отдельности.

Убедитесь в надежности стены и приступайте к креплению кронштейна. Наметьте фломастером место отверстий и с помощью сверла сделайте углубления. Диаметр сверла – 8 мм. После забивки дюбелей закрепите скобу специальными шурупами. Проденьте хомуты через отверстия, и зафиксируйте бак.
Расширительный бак

В системе отопления широко используют подводку в виде надежного крепежного устройства – гибкого шланга. Это обеспечивает подвижность приборов. Ведь очень часто при монтаже теплоснабжения схемы расположены так, что сделать жесткий стык практически невозможно. Отметим преимущества соединения с помощью гибких шлангов:

  • длительный срок службы;
  • надежны в процессе эксплуатации;
  • простота при сборке и разборке соединения при необходимости замены оборудования;
  • снижение уровня шума;
  • устранение вибрации;
  • не подвержены действию коррозии;
  • внутренняя резьба для безопасного соединения;
  • эластичны;
  • обладают устойчивостью к изменению температурного режима и давления.

Изготавливают гибкие шланги из нержавеющей стали. При покупке уточните диаметр соединительного штуцера. Выбирайте шланги в соответствии с диаметром соединения на расширительном бачке.

к меню ↑

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

к меню ↑

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Схема подключения расширительного бака
Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Утепление расширительного бака
Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Расширительный бак
Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

к меню ↑

Техническое обслуживание при эксплуатации

Нужно помнить, что при перерывах в использовании баки, как и другие компоненты системы отопления, следует опустошать с последующей просушкой. Игнорировать этот пункт не следует, так как его несоблюдение приведет к появлению коррозии и снижению сроков эксплуатации.

Мембрана расширительного бака
Основным элементом конструкции, который реагирует на изменение давления со стороны теплоносителя является эластичная мембрана. На которую с одной стороны воздействует нейтральный газ (к примеру, азот) или воздух, а с другой давление от теплоносителя. И мембрана принимает положение в зависимости от того с какой стороны более сильное воздействие

При использовании любого закрытого бака владельцам регулярно следует выполнять ряд несложных операций.

К которым относятся:

  • периодические осмотры на предмет выявления коррозии, механических повреждений – такая процедура должна производиться дважды в год;
  • проверка давления в системе, что выполняется через каждые полгода;
  • периодические осмотры целостности мембраны – такие операции производятся согласно рекомендациям производителя.

А кроме того, на протяжении всей эксплуатации пользователям придется соблюдать требования относительно допустимых норм температуры и давления.

Для ремонта резервуаров следует использовать исключительно оригинальные комплектующие, так как это обеспечит не только нужную производительность, но и безопасность использования.

С правилами и особенностями подбора расширительного бачка для отопительных систем открытого типа ознакомит следующая статья, прочитать которую стоит владельцам домов с открытыми контурами отопления.

к меню ↑

Полезные советы

Обратите внимание, если предохранительный клапан срабатывает с большой частотой, то это может указывать на то, что вы ошиблись с выбранным объемом. Возможно, вы неправильно произвели необходимые расчеты.

Чтобы разводка труб была смонтирована по всем правилам, нужно уделить пристальное внимание основным составляющим системы: участку поступления теплового носителя непосредственно в емкость, а также месту его ухода.

Чтобы в расширительном баке вода никогда не кипела, выбирайте трубы контурной разводки, имеющие правильный диаметр. Кроме того, важно позаботиться об уклоне контуров.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение

Учтите, если вакуумный расширитель не будет функционировать на протяжении долгого времени, то его необходимо содержать только в сухом пространстве, заранее слив из него жидкость.

Хотя бы раз в полгода проверяйте агрегат на наличие повреждений и дефектов. К таковым относятся вмятины, ржавчина или следы подтекания. Если вы вдруг обнаружили подобные вещи, то вам потребуется как можно скорее устранить причину их возникновения.

Помните, что устанавливать расширительные баки необходимо исключительно в соответствии с составленным планом и схемой.

Если вы сомневаетесь в своих способностях, то лучше не рискуйте – обратитесь к специалистам.

Расширительный бак в системе отопления – установка и подключение
Расширительный бак в системе отопления – установка и подключение


Вверх
Вверх
