1 Для чего нужна распределительная гребёнка

При строительстве домов и квартир старого типа использовалась неудобная для современного времени магистральная разводка труб (последовательная прокладка). С проблемой неравномерно отопления квартир сталкивались многие, и, к сожалению, с разным давлением в трубах не мог справиться никто. Но сегодня задача решена, на современный рынок пришло решение под названием распределительная гребёнка. К сожалению чтобы исправить ситуацию в домах и квартирах с уже готовой системой отопления придётся менять разводку труб на коллекторную систему. Если же отопление в помещении только планируется, эта статья будет полезна для вас.

Что изменится после установки распределительной гребёнки:

  • Давление в трубах будет выровнено по всему помещению.
  • Проблема резкого охлаждения воды в ванной при включении крана в другом месте исчезнет
  • Отопление дома будет производиться равномерно

Это лишь часть всех достоинств коллекторной разводки труб после установки гребёнки. Для максимального уменьшения неравномерной подачи воды гребёнку следует установить как для холодной, так и для горячей воды. На ней установлены специальные краны, они позволяют перекрывать поток воды в отдельном узле это удобно в случае протечки унитаза в туалете или поломки крана в ванной.

к меню ↑

1.1 В каких случаях требуется распределительная гребенка?

Старые здания строились с использованием не совсем удобной (по крайней мере, для сегодняшней эксплуатации) разводки магистрального типа, то есть имело место последовательное расположение труб. И многие жители таких квартир уже столкнулись с неравномерностью в обогреве, но вот с неодинаковым давлением в трубах, являющимся причиной всех этих проблем, никто до сих пор не сумел справиться. А благодаря описываемой гребенке все это можно исправить. Разумеется, если отопительная система уже эксплуатируемая, то разводку придется поменять на коллекторную, но если все это дело лишь планируется, то данная статья придется вам как нельзя кстати.

Какие изменения влечет за собой установка гребенки? Вот они:

  • выравнивание давления в трубопроводе по всему помещению;
  • равномерный обогрев дома;
  • исчезновение проблемы внезапного охлаждения воды в ванной комнате после включения другой водозабороной точки.

Это лишь некоторые из преимуществ разводки коллекторного типа. А для того, чтобы уменьшить неравномерность водоснабжения по максимуму, рекомендуется ставить такую гребенку и для ХВС, и для ГВС. На самом приборе имеются специальные краны, благодаря которым можно перекрыть поток жидкости в том или ином узле (что крайне удобно в случае, к примеру, поломки крана либо протечки унитаза).

к меню ↑

1.2 Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.

Совет. Очень часто в контур объединяют всего две комнаты, таким образом теплоноситель проходит через 2-3 радиатора и возвращается в котел. Нередко отдельным контуром выделяют теплый пол, ведь путь теплоносителя, который ему нужно пройти по трубам, даже в комнате 10 кв. м., может составить 100 м.

к меню ↑

1.3 Назначение распределительной гребенки

Коллекторы (распределительные гребенки) для отопления — важный компонент современной отопительной системы. В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам.

Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению.

С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.

Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.

Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.
Внешний вид распределительной гребенки
Распределительные гребенки используются в паре: подающая (с трубками красного цвета) и обратная (синий цвет). Совместно они образуют коллекторный распределитель отопительной системы

Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем.

К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.
Простая распределительная гребенка
Самая простая распределительная гребенка — обыкновенная труба из нержавеющей стали с приваренными к ней выходами. Годится она только для тех умельцев, кто хочет и может собрать отопительный коллектор собственными руками

Перечислим, чем будет выгодно приобретение гребенки:

  • равномерное распределение теплоносителя, облегчение температурного контроля;
  • локальная установка заданных температур, обогрев только нужных помещений;
  • защита отопительной сети от гидравлических ударов.

Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.

к меню ↑

1.4 Разница регулирующих и перекрывающих гребёнок

Мы прекрасно понимаем, если выпускаются гребёнки разного типа, то между ними должна быть какая-то разница. Либо в применении, либо в назначении, либо в чем-нибудь ещё. Попробуем разобраться.

Распределительные гребёнки используются как в системе водопровода, так и в системах отопления, в частности в системах теплый пол.

Именно в этих системах, применяются распределительные гребёнки с регулирующей запорной арматурой. Ручное регулирование напора воды на гребёнке теплого пола, позволяет точно настроить температуру и гидравлическое сопротивление ниток отопления. Это удобно и практично в системах отопления.

Аналогичные задачи, решают регулировочные гребенки, установленные в системах водопровода на ГВС и ХВС. И здесь появляются некоторые нюансы, которые требуют пояснения.

Коллекторная схема водо-распределения стабильна только в том случае, если:

  • Давление во входящей магистрали (от стояка) соответствует норме;
  • Трубы на отводах гребёнки имеют одинаковый диаметр.

В случае нарушения одного из условий, гребёнка перестает выполнять свою основную задачу: равномерное распределение потоков воды по отводам.

Казалось, это хорошо и можно точно настроить систему водоснабжения. Однако это может просто не работать при малом давлении в стояках. Также гребёнка не эффективна и может быть не нужна при небольшом количестве приборов расположенных на удалении 2-3 метра от коллектора. При такой системе вам просто не потребуется регулирование напора на отводах.

Кроме этого, постоянно открытые регулировочные вентили могут выйти из строя из-за неподвижности. Со временем даже у самого дорого коллектора, штоки вентиля присохнут к сальнику и при попытках его перекрыть, сальник разорвётся. А это полная замена гребёнки.

Как следствие, устанавливая гребенку с регулировочными вентилями, вы должны помнить об их техническом обслуживании и периодически открывать и закрывать их.

к меню ↑

1.5 Устройство и принцип действия

Распределительная гребёнка системы отопления представляет собой простую конструкцию, которая состоит из небольшого количества узлов и элементов. Из-за этого она пользуется большой популярностью среди потребителей и часто устанавливается в систему отопления частного дома. Основные составные части:

  • подающая гребёнка;
  • отводная гребёнка;
  • шаровой кран;
  • запорный вентиль;
  • кран для заполнения;
  • вентиль для регулировки расхода;
  • воздухоотводчик.

Принцип действия устройства также простой. С ним легко может разобраться не только высококвалифицированный мастер, но и новичок, который видит изделие впервые. Гребёнка функционирует следующим образом:

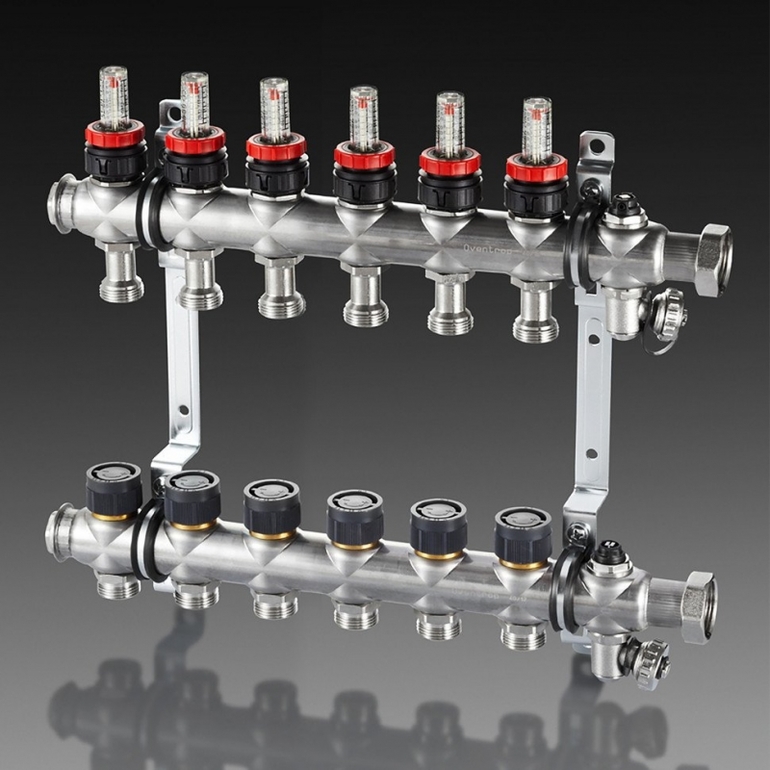

Какая гребенка лучше

  1. Разогретый в котле теплоноситель поступает в подающую гребёнку.
  2. После этого он равномерно распределяется между трубами, ведущими ко всем подключённым отопительным приборам.
  3. Как только нагретая жидкость поступает в радиаторы, начинается процесс теплоотдачи.
  4. Остывший теплоноситель поступает в возвратную трубу и по ней направляется в обратную гребёнку.
  5. Из неё жидкость возвращается в нагревательный котёл, после чего процесс повторяется.

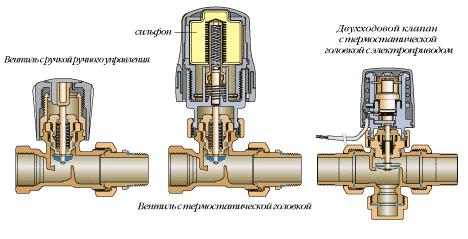

Функционирование двухходового клапана

Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.

У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.

Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.

По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.

Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.

Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.

Работа гребенки с трехходовым клапаном

При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:

  • 1 узел – принимает теплоноситель от котла;
  • 2 узел – принимает воду от исходящего коллектора;
  • 3 узел – линия от коллектора обработки.

Подключить этот клапан несложно, а принцип функционирования включает такие этапы:

  1. Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
  2. Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
  3. Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
  4. Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.

Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.

к меню ↑

1.6 Конструкция различных типов гребенок

Наиболее доступной по цене будет распределительная гребенка с ручными запорными клапанами производства Китая или Турции. На цанговые разъемы, расположенные на ней, надеваются трубы из металлопластика.

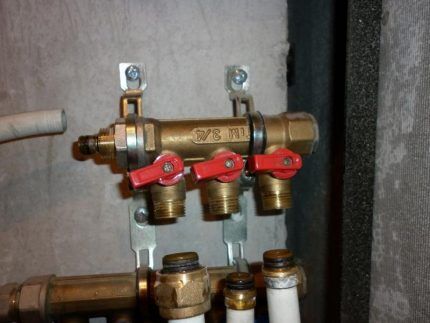

Распределительная гребенка с вентилями
У бюджетной распределительной гребенки с вентилями есть один существенный минус — из-под рукоятки может капать вода. Подтекание происходит по причине износа резиновых уплотнителей

Резьбы на концах нужны для присоединения запорной арматуры и центральной подачи/отвода горячей воды. В целом такая гребенка будет справляться со своей функцией, но срок ее безупречной службы не очень долгий.

Если разборка вентилей и замена износившихся уплотнителей не приведут к первоначальной герметичности, придется покупать новый коллектор.

Более сложной по устройству будет гребенка с заглушками на обратном коллекторе (и на прямом тоже). Вместо них в дальнейшем можно установить расходомеры и термоголовки. Прямая и обратная гребенки в таких моделях уже соединены кронштейном для крепления на стене.
Распределительная гребенка с заглушками
Наличие заглушек дает возможность при необходимости усовершенствовать распределительный коллектор отопления. Чтобы с установкой терморегуляторов и других комплектующих в будущем не было проблем, надо обеспечить удобный доступ к гребенке на этапе ее установки

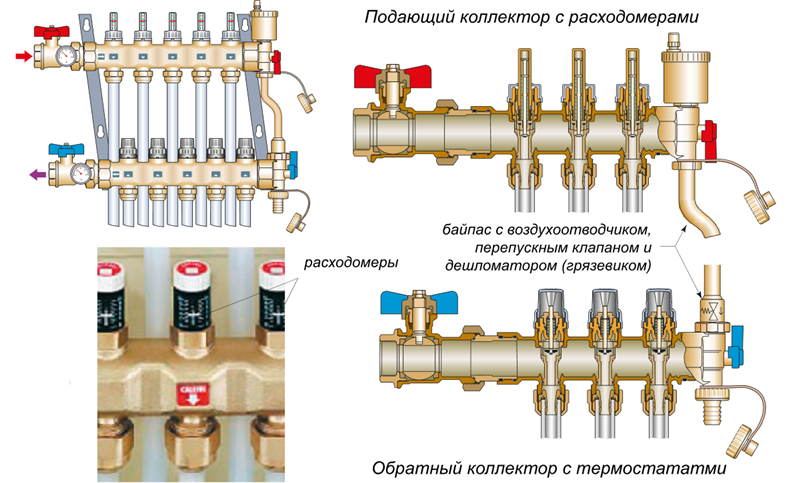

И, наконец, сложная и дорогостоящая, но самая эффективная распределительная гребенка с заводской установкой расходомеров и термоголовок.

Расходомеры регулируют равномерную доставку теплоносителя по назначению, а термоголовками можно настраивать температуру для каждого отвода отдельно, точно так, как и для радиатора отопления. Подробнее виды термоголовок, принцип их работы и особенности установки рассмотрены в другой нашей статье.

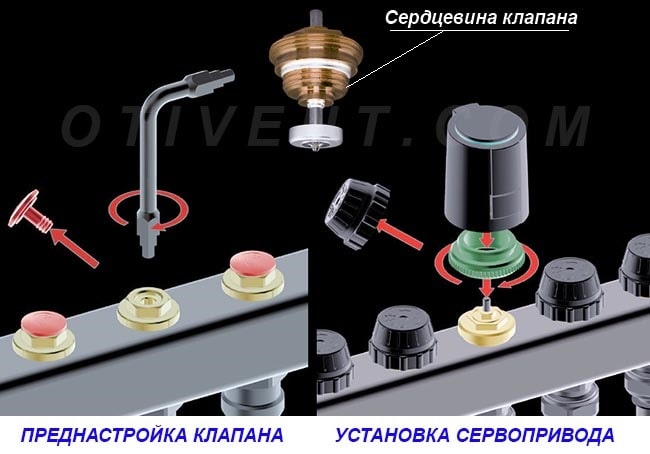

Гребенка с расходомерами и термоголовками
Колпачки расходомеров позволяют визуально отслеживать расход теплоносителя по контурам. Термоголовками производится регулировка поступления количества теплоносителя в каждый из них

Еще в процессе проектирования надо сделать выбор между разными типами гребенок, но в любом случае коллекторная система — более предпочтительный выбор по сравнению с обычной разводкой по таким критериям как удобство эксплуатации, долговечность.

к меню ↑

1.7 Классификация распределительных гребенок

Гребенки классифицируются по:

  • материалу;
  • степени сложности;
  • количеству отводов (мест подключения).

По материалу изготовления распределительные гребенки делятся на следующие группы:

  • стальные;
  • медные (или латунные);
  • полимерные (из полипропилена).

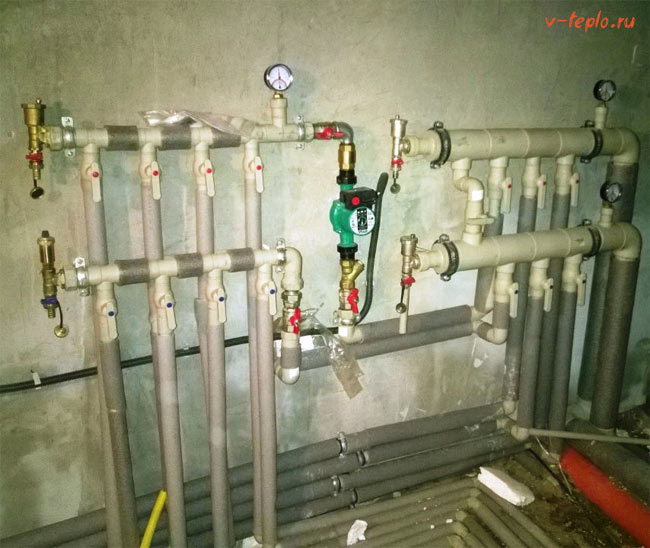

    Полимерная гребенка. Нажмите на фото для увеличения.

По числу отводов гребенки для отопления делятся на три типа:

  • с двумя отводами;
  • с тремя отводами;
  • с четырьмя отводами.

Если при монтаже отопительной системы требуется количество отводов, отличное от типового, то коллектор собирается из нескольких гребенок, которые соединяются между собой в процессе монтажа. Например, для обеспечения семи узлов подвода труб надо просто приобрести две гребенки — на 3 и 4 места.

По степени сложности распределительные гребенки делятся на две группы:

Простые: элементарная гребенка на индивидуальное отопление представляет собой кусок трубы с врезанными в нее патрубками в необходимом количестве. Задача такого устройства — развести поток теплоносителя до потребителя — нагревательных приборов, водоразборных точек в ванной и на кухне.

Конструкции такого типа не предназначены для управления потоками горячей воды. Домовладельцы, чьи руки не боятся работы, могут запросто соорудить такую гребенку из нержавеющей трубы или собрать ее из полипропиленовых тройников. Но в экономическом плане они вряд ли выиграют: все равно придется приобретать немалое количество трубопроводной арматуры и приборов контроля.

Сложные: гребенки этого типа комплектуются множеством дополнительных элементов. В комплект входят датчики учета и контроля, трубопроводная арматура и автоматика. Датчики могут устанавливаться как электронные, так и механические, и те и другие осуществляют полный контроль над расходом и подачей теплоносителя.

Обычно в коллектор входят две гребенки — подающая и обратка. Первая комплектуется расходомерами, вторая — термодатчиками. Такая система позволяет контролировать температуру каждого нагревательного прибора в автоматическом режиме. Простая распределительная гребенка системы, выполненная своими руками, в итоге должна превратиться в подобие сложной.

к меню ↑

1.8 Виды гребёнок отопления

Гребёнок отопления выпускается очень много видов – с самыми разнообразными «наворотами».

Например, такая:

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Это весьма сложная коллекторная система и при том дорогостоящая, не всем может быть по карману. В её состав входят расходомеры (на верхнем – подающем — коллекторе различимы белые «колпачки») и термоголовки. Расходомеры позволяют регулировать равномерность подачи теплоносителя к радиаторам. Также имеются кронштейны для монтажа в коллекторном шкафу или на стене.

На нижнем – обратном — коллекторе установлены термоголовки, которые прикрывают/приоткрывают проход выходящего из системы теплоносителя. Этим регулируется температура возвращаемого теплоносителя. Термоголовками можно отрегулировать температуру для каждого радиатора отдельно, т. о. отрегулировав и желаемую температуру в каждой комнате, о чём уже упоминалось выше.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Коллекторы – латунные трубки с дюймовым внутренним проходом и резьбами на концах – для присоединения запорной арматуры и трубопроводов. Ну и выходы – обычно полудюймовые – для подключения радиаторов. Как видно на фото, на обратном коллекторе есть заглушки, чтобы при желании можно было поставить расходомеры или термоголовки.

Ещё вариант распределительных коллекторов – с литым корпусом:

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

С одной стороны коллектора внутренняя резьба, с другой наружная (дюймовая или трёхчетвертная).

Ну и самый бюджетный вариант:

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Это гребёнка отопления китайского либо турецкого происхождения. К такому коллектору присоединяются металлопластиковые трубы с помощью имеющихся здесь цанговых разъёмов.

Такие коллекторы вполне работоспособны, если не считать одну их слабость: бывает, что теплоноситель начинает подтекать из-под рукоятки вентиля. Причина — износ резиновых уплотнителей. К сожалению, уплотнители не всегда получается заменить, и приходится менять весь коллектор.

А это самая простая гребёнка отопления:

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Это просто нержавеющая труба с приваренными выходами. Такая простота обманчива: сами понимаете, к ней нужно докупить ещё много чего. Да и нержавейка – не самый дешёвый материал.

к меню ↑

1.9 Достоинства и недостатки коллекторного отопления

Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:

  1. Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
  2. Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
  3. Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
  4. Можно установить коллекторную систему отопления частного дома своими руками.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.

За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.

Отопительная система имеет и недостатки. Главные из них:

  1. Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
  2. Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Если что-то случится с трубами, придется вскрывать пол

Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.



к меню ↑

1.10 Принцип работы распределительного коллектора

В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.

В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.

Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.

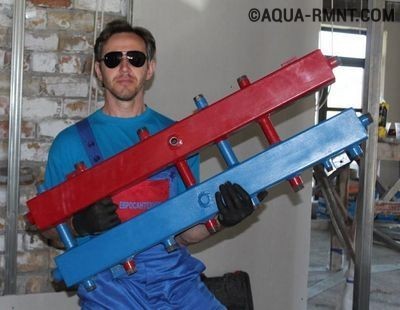

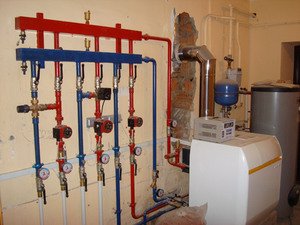

Котельный распределительный коллектор
Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше

Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной,  как размерами, так и принципом работы. В отопительной системе их может быть несколько.

Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.

Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня.

Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.

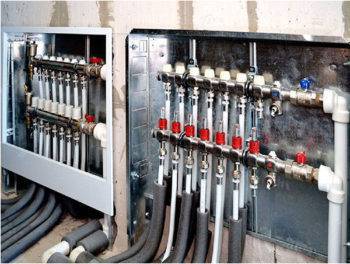

Локальная распределительная гребенка
Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе

Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную.

Локальные гребенки используют и в теплых полах, и для подключения радиаторов.
Принцип работы распределительного коллектора
Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет

Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.

Регулировка количества (расхода) теплоносителя

Это наиболее простой и дешевый способ автоматического регулирования температуры напольного покрытия. Заключается в ограничении потока теплоносителя через контуры с помощью специальных термоголовок типа RTL, устанавливаемых на термостаты коллектора. В этом случае схема подключения петель теплого пола к гребенке реализуется без дополнительного циркуляционного насоса, как сделано на фото:

Запитка контуров от котла через головки RTL
Так выглядят термоголовки RTL, очень похожи на обычные радиаторные

Принцип работы гребенки основан на способности термоголовок RTL ориентироваться на температуру обратного потока теплоносителя, а не окружающего воздуха.

На шкале головки устанавливается требуемая температура обратного потока (обычно – 40 °С). При ее достижении термочувствительный элемент нажимает на шток клапана, перекрывающего проходное сечение. Количество проходящего через контур теплоносителя снижается, нагрев поверхности пола прекращается. Когда вода в петле остывает ниже 40 °С, термоголовка снова отпускает шток, позволяя порции горячего теплоносителя от котла затечь в контур.

Настройка термостатического клапана на гребенке
Устройство термостатического клапана и установка сервопривода вместо термоголовки

Чтобы напора центрального циркуляционного насоса хватало на преодоление гидравлического сопротивления греющих контуров, их длина не должна превышать 60 м, это обязательное условие. Иначе поверхность станет прогреваться неравномерно, как и помещение. Сборка такой гребенки для теплого пола не представляет сложности, при желании выполняется своими руками. Подробнее о количественной регулировке температуры ТП на коллекторе расскажет эксперт Владимир Сухоруков в своем видео:

Качественное (температурное) регулирование ТП

В основу данной методики положен принцип смешивания остывшего теплоносителя, поступающего из системы напольного отопления, с горячей водой от котла. В результате в контуры подается теплоноситель заданной температуры 35…45 °С. К базовому комплекту гребенки добавляются элементы смесительного узла:

  • дополнительный циркуляционный насос для теплого пола;
  • двух– либо трехходовой клапан, смешивающий горячую и остывшую воду;
  • термоголовка с выносным датчиком температуры;
  • термостат безопасности, управляющий работой насоса.

Вместо приведенного набора деталей можно купить готовый смесительный узел с насосом, стыкующийся с гребенкой теплого пола. Ниже на рисунке показаны подобные узлы от бренда Danfoss, рассчитанные на тепловую мощность напольного отопления 9 и 13 кВт:

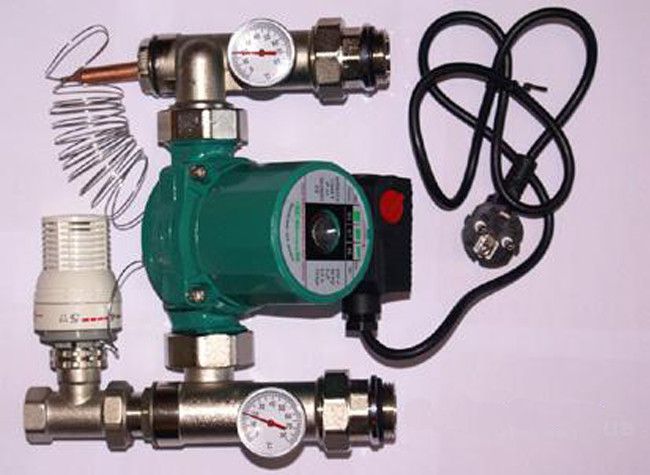

Виды готовых смесительных узлов с насосами

Схема подключения гребенки теплого пола с двухходовым клапаном и термоголовкой работает следующим образом:

  1. На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская весь теплоноситель в систему напольного отопления.
  2. При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на сильфон термоголовки. Последний нажимает на шток 2-ходового термостатического клапана.
  3. Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.
  4. После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.
  5. Задача накладного термостата безопасности – остановить работу напольного отопления в аварийной ситуации, когда в контуры попадает вода с температурой более 55 °С. Термостат отключает циркуляционный насос и блок управления сервоприводами (при наличии). Рабочая схема гребенки со смесительным узлом показана на рисунке:

Схема узла подмеса с двухходовым вентилем

Примечание. Показанный на схеме перепускной клапан служит для запуска теплоносителя по кругу через байпас, когда вследствие автоматического регулирования все греющие контуры вдруг закрылись и насосу некуда качать воду (работа на закрытую задвижку).

к меню ↑

1.11 Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4,

Где:

  • n — площадь сечения коллектора4
  • n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.

Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.

Правило 3-х диаметров
Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.

Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

к меню ↑

1.12 Особенности установки и стоимость


Прежде всего, нужно выбрать место для монтирования коллектора. Лучше всего поставить это оборудование таким образом, чтобы оно располагалось на минимальном удалении от регулируемых отопительных контуров.

По высоте, установка должна быть выше отопительных труб. В противном случае, будет сложно стравить воздух, который может быть в трубах. Для размещения аппаратуры нужно смонтировать специальный шкаф.

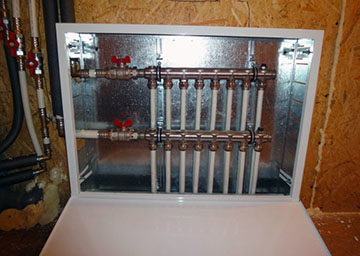

Он может быть открытым или закрытым. В первом случае, это практически металлический каркас, во втором — это пластиковый или деревянный шкафчик. Удобнее всего оборудовать для этой цели нишу в стене.

Устанавливают коллектор строго вертикально. К нему последовательно подсоединяют сначала исходящие трубы, затем входящие. Сама установка и подсоединение являются достаточно сложными. Для этого желательно пользоваться услугами профессионала.

Важной частью является регулировка вентилей. При продаже, к устройству прилагается схема их регулировки, которая выполнена в виде специальной таблицы.
Гребёнка для теплого пола Giacomini . Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору)

Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору). Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Проведённая регулировка позволит работать гребёнке надёжно и сбалансировано в течение долгого времени.

Приведём примерные цены для различных конфигураций:

  1. Для двухконтурной гребёнки цена составит 15170 рулей. Здесь прилагается циркуляционный насос и комплект автоматики для регулировки движения теплоносителя.
  2. Гребёнка Giacomini на два контура будет стоить 17472 рубля.
  3. Гребёнка на четыре контура, оснащённая расходомерами будет стоить 16650 рублей.
  4. Коллектор для теплых полов на 4 контура системы ROSSWEINER продаётся по цене 13660 рублей.

Рекомендуется покупать изделия, которые относятся к известному и надёжному брендовому производителю. Это позволяет заменять или дополнять части со стопроцентной совместимостью.

Если в квартире установлено несколько отопительных систем для тёплого пола, то может понадобиться и несколько гребёнок.

к меню ↑

1.13 Упрощенная схема коллектора теплого пола


Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.

Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.012b61363f1f4c2bf8796476e22fc403.jpg

С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.

Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно

Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы

Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.

Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

  • 1 — двухходовой питающий клапан;
  • 2 — циркуляционное насосное оборудование;
  • 3 — температурный датчик;
  • 4 — балансировочного типа клапанное устройство;
  • 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

к меню ↑

1.14 Дополнительная комплектация

После изготовления отопительной гребенки своими руками нудно продумать установку дополнительных элементов. Они необходимы для регулирования потоков жидкости по контурам системы.

Регулировочные клапаны

Терморегуляторы

Это механическая или автоматическая запорная арматура, которая ограничивает приток теплоносителя через конкретный патрубок распределительной гребенки в системе отопления.

Самый простой вариант – монтаж задвижки и постоянная регулировка потока горячей воды в ручном режиме. Это будет неудобно, к тому же не защитит систему от перегрева. В небольшой схеме лучше всего установить механические терморегуляторы, которые изменяют положение ограничительного штока в зависимости от температуры теплоносителя.

Более дорогой вариант регулирующего устройства – сервоприводы. Они монтируются на запорную арматуру и могут быть подключены к внешним датчикам температуры или программатору. Несмотря на высокую стоимость – наличие их в устройстве отопительной гребенки приведет почти к полной автоматизации изменения теплового режима работы системы по ее контурам.

Расходометры

Гребенка с расходометрами

Монтируются на обратном коллекторе и необходимы для ограничения поступления воды из конкретного контура отопления.

В отличие от терморегулятора уровень расхода воды измеряется не в зависимости от температуры, а от установленных параметров. С помощью поворотного механизма регулируется величина условного прохода в обратном патрубке, а значение объема воды отображаются на стеклянной колбе.

Смесительный узел

Дополнительным, но не обязательным элементом при изготовлении гребенки отопления является смесительный узел. Он соединяет входную и обратную трубу отопления, а для регулирования процентного отношения горячей и холодной воды устанавливается двух или трехходовой клапан. Управление им происходит с помощью сервопривода, к которому поступают сигналы от датчика температуры. Если степень нагрева теплоносителя высока – увеличивается приток остывшей воды.

Для улучшения работы распределительной гребенки рекомендуется устанавливать гидрострелку. Это актуально для систем с несколькими коллекторами.

В видеоматериале показан пример изготовления стальной гребенки отопления:



к меню ↑

1.15 Критерии выбора готовой конструкции

Когда нет желания или возможности самостоятельно изготовить распределительную гребёнку, можно выбрать и купить уже готовое приспособление. Оно будет стоить значительно дороже, чем самодельное, но поможет сохранить несколько часов, которые понадобились бы на создание гребёнки своими руками.

Покупая изделие, следует обращать внимание на множество факторов, которые могут повлиять на эффективность работы всей системы отопления.

Наиболее значимыми среди них являются:

  1. Материал. Сначала следует определиться с тем, из чего будет изготовлена распределительная гребёнка. Производители выпускают стальные, полипропиленовые, а также изделия из цветных металлов. Каждый вариант применяется для определённого типа отопительной системы и помогает добиться максимальной эффективности при минимальной потере тепла.
  2. Пропускная способность. От величины этого параметра зависит, насколько хорошо будет справляться гребёнка с возложенными на неё функциями. Важно выбирать вариант, который будет способствовать беспрепятственному движению теплоносителя по всем узлам системы.
  3. Давление. Во время покупки приспособления следует учитывать не только рабочее давление в системе, но и возможные перепады. Устройство должно быть рассчитано на изменение этого показателя и продолжать работу при его незначительных колебаниях.
  4. Энергопотребление. Для малообеспеченных людей этот параметр является одним из наиболее важных. Бо́льшая часть финансовых затрат идёт на оплату электроэнергии, обеспечивающей работу все системы.
  5. Возможность расширения. Очень важно предусмотреть её, так как в доме могут появляться новые приборы отопления, которые нужно будет подключить к системе

к меню ↑

2 Основные производители

На рынке отопительных систем в наши дни можно найти огромное разнообразие моделей от производителей буквально со всех уголков планеты. Однако среди них есть и наиболее примечательные бренды, чья продукция успела заслужить немало хороших отзывов:

  • Valtec. Решения Валтек являются одними из наиболее простых в плане установки. Продукция этой итальянской фирмы отвечает всем самым высоким европейским стандартам качества.
  • Rehau (Рехау). Коллекторы RehauHLV 5 ориентированы на установку для разведения контуров отопительной системы здания, а RehauHKV отличаются высочайшим уровнем износоустойчивости и надежности. Выполнены гребенки из высококачественной нержавеющей стали.
  • HKVD. Коллекторы данной марки в отличие от многих могут быть не только двухконтурными, а 8- и даже 12-контурными.
  • Отопительные гребенки Far представляют собой недорогие нерегулируемые модели.
  • Данфосс. Главной «фишкой» этой марки стали специальные вставки, позволяющие перекрывать тот или иной контур в зависимости от необходимости.
  • Oventrop. Коллекторы Овентроп являются двухконтурными и производятся из стали повышенной прочности.
  • Meibes. Решения для напольного отопления из нержавеющей стали.

к меню ↑

2.1 Rehau HKV

Произведенная из латуни, марки Ms 63. Она позволяет прогревать воду не более чем на 80 градусов, выдерживает давление до 6 бар. Такой двухконтурный коллектор влетит вам примерно в 7000 руб., на 12 контуров он будет стоить 19000 руб.

к меню ↑

2.2 Rehau HKV-D

Изготовленное из латуни, марки Ms 63. Рабочие характеристики, как и у вышеописанной модели. Стоимость двухконтурного устройства — 8000 руб., на двенадцати контурного — 21000 руб.

к меню ↑

2.3 Rehau HLV

Производится из латуни Ms 63. Технические характеристики такие же, как и у вышеописанных моделей. Цена двухконтурного коллектора — 5000 руб., а двенадцати контурного — 10500 руб.

к меню ↑

3 Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

к меню ↑

3.1 Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

  • Число контуров, по которым будет проходить нагретая вода.
  • Количество и технические характеристики входящего в схему нагревательного оборудования.
  • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

к меню ↑

3.2 Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

  • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
  • Циркуляционный насос следует подключать с торца конструкции.
  • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
  • Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

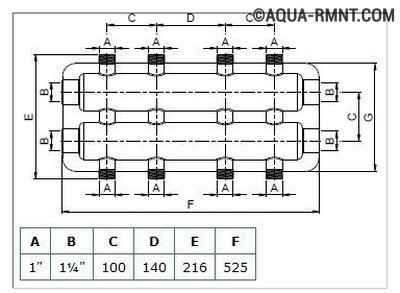

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

к меню ↑

3.3 Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

  • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
  • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
  • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
  • Теперь коллектор можно покрасить и хорошенько посушить.
  • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

к меню ↑

3.4 Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

к меню ↑

3.5 Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

  • паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
  • разводные ключи.

    Схема подключения теплого водяного пола

Также потребуются и определенные материалы.


Оборудование для системы водяного теплого пола

  • Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
  • Тройники.
  • Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
  • Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
  • Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

к меню ↑

3.6 Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.


Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

к меню ↑

4 Правила размещения и способы установки коллектора

Гребенка для стандартных или металлопластиковых труб дополняется кранами, при помощи которых можно отсоединить коллектор. Помимо них на коллекторы монтируют воздухоотводчики автоматического типа.

Коллектор необходимо подключать к стояку и протягивать от него трубы к сантехническим элементам. В стандартный отопительный коллектор ставят по два элемента, предназначенных для подачи и обратки топлива

При монтаже важно выдерживать одинаковые расстояния между коллектором и прибором отопления. В ином случае на самых длинных отрезках системы давление начнет превышать норму

к меню ↑

4.1 В шкафу

Размещение коллектора на стене и в шкафу

Под любой напольный или навесной коллектор можно оборудовать отдельный шкаф или нишу, которые расположены в стене на небольшой высоте над полом. Подключать элемент разрешено только в сухом коридоре либо кладовке. Специалисты рекомендуют изготавливать шкафы из листового металла с техническими отверстиями и дверью. В подобных ящиках оборудуют дополнительные крепежи для коллекторов, сами шкафы можно изготовить своими руками либо обратиться к мастеру.

к меню ↑

4.2 На стене

Коллекторные элементы, размещаемые в кладовке квартиры, можно повесить на стену с помощью кронштейнов. Это позволяет сэкономить время и средства на изготовление шкафа. Крепления нужно подбирать с учетом размеров гребенки.

к меню ↑

5 Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

к меню ↑

5.1 Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.
Монтаж распределительной гребенки
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

к меню ↑

5.2 Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Распределительная гребенка с гидрострелкой
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Самодельная гребенка из полипропилена
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

к меню ↑

6 Самостоятельное изготовление и установка

Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить. При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени.

к меню ↑

6.1 Рекомендации специалистов

Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:

  1. Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
  2. Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
  3. Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
  4. Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
  5. Во время планировочных работ следует предусмотреть место для установки группы безопасности.

к меню ↑

6.2 Распределение и расчёт контуров

Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения. При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:

  • тёплых полов на водной основе;
  • устройств отопления для каждого этажа дома;
  • радиаторов в помещениях, где температура больше или меньше остальных комнат.

Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции. Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:

  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.
  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.

к меню ↑

6.3 Создание гребёнки из профильной трубы

Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:

  1. По заранее подготовленной схеме выполняется разметка профильной трубы.
  2. В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
  3. После этого привариваются патрубки с предварительно нарезанной резьбой.
  4. К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
  5. Поверхность изделия зачищается и покрывается термостойкой краской.
  6. Готовая гребёнка монтируется в выбранное место системы.

Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени.

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

к меню ↑

7 Как не ошибиться в выборе распределительной гребёнки

Перед тем как приобретать прибор важно учесть каждую мелочь. Соотнести все функции, которые необходимо будет выполнить в будущем гребёнке. При этом особое внимание стоит уделить не материалу, к сожалению многие смотрят только на него, но и на другие важные факторы.

На что обратить внимание в первую очередь:

  • Распределительная гребенка
    Пропускная способность приобретаемого прибора — важно чтобы он справился с потоком воды ко всем узлам.
  • На какое давление в системе рассчитана гребёнка.
  • Энергопотребление из расчёта на каждую точку подключения.
  • Возможность расширения при появлении новых узлов подачи воды в доме.

Правильный выбор распределительной гребёнки важная работа, которую сложно провести самостоятельно, особенно если человек совсем ничего не понимает в этом нелёгком деле.

Источники


  • https://kachestvolife.club/otoplenie/vidy-raspredelitel-noy-grebenki-dlya-otopleniya
  • https://v-teplo.ru/raspredelitelnaya-grebenka-sistemy-otopleniya.html
  • https://sovet-ingenera.com/otoplenie/o-drugoe/raspredelitelnaya-grebenka-sistemy-otopleniya.html
  • https://elektriksan.ru/santehnika/vodoprovod/chto-takoe-raspredelitelnaja-grebjonka-vodoprovoda/
  • https://eco-kotly.ru/raspredelitelnyj-kollektor-grebenka-sistemy-otoplenia-princip-raboty-ustrojstva-i-montaza/
  • https://www.tproekt.com/vidy-grebenok-dla-otoplenia-i-sposoby-ih-ustanovki/
  • https://vse-otoplenie.ru/grebenka-otoplenia-kak-vybrat-kollektor-dla-kotla-princip-ustrojstva-i-montaz-svoimi-rukami
  • https://otivent.com/grebenka-dlya-teplogo-pola
  • https://teplogrup.ru/otoplenie/raspredelitel-naya-grebenka-sistemy-otopleniya-naznachenie-princip-deystviya-pravila-podklyucheniya.html
  • https://minecrew.ru/uteplenie/kak-regulirovat-grebenku-otoplenija.html
  • https://kupi-krasku.ru/truby/ustrojstvo-grebenki-vodosnabzheniya.html
  • https://odstroy.ru/raspredelitelnaa-grebenka-dla-otoplenia-rascet-montaz-ustrojstvo-princip-raboty/
  • https://oboiman.ru/ingeneer/raspredelitelnaa-grebenka-sistemy-otoplenia-vidy-naznacenie-podklucenie-i-montaz.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
