1 Когда и как часто нужна чистка теплообменника газового котла

Производители газовых котлов рекомендуют проводить очистку теплообменника ежегодно, в крайнем случае – раз в 3-4 года, если используется относительно чистый теплоноситель невысокой жесткости, который не меняется с каждым отопительным сезоном, а в системе установлен промывной фильтр механической очистки. Проводить его рекомендуется перед началом отопительного сезона.


Теплообменник газового котла в разрезе. Использование загрязненного теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: серьезный перегрев и практически полное засорение.

При отсутствии регулярного обслуживания, существуют признаки засорения теплообменника:

  • снижение теплопроизводительности – выражается в более низкой (на 10-20%), чем ранее температуре радиаторов отопления и, соответственно, температуре в помещении при работе котла на все той же неизменной мощности;
  • увеличенный расход газа – заметен, если проанализировать показания счетчика и режим эксплуатации котла за прошлый месяц и похожий по температурному режиму месяц ранее (желательно тот же месяц в предыдущий отопительный сезон);
  • повышение шумности или появление новых звуков при движении воды через теплообменник;
  • усиленная работа циркуляционного насоса.

Если внутренняя очистка не проводилась более года, наблюдается один из вышеперечисленных признаков – рекомендуется в течение ближайших месяцев промыть теплообменник специальными химическими растворами, о которых мы поговорим далее, после чего выполнить механическую чистку. В противном случае загрязнение и накипь не только является причиной увеличенного расхода и меньшей теплопроизводительности, но и может привести к перегреву, прогоранию теплообменника, выходу из строя в следствие повышенной нагрузки циркуляционного насоса.

Если котел установлен в системе с естественной циркуляцией, вследствие серьезного уменьшения сечения (пропускной способности) теплообменника, могут быть затруднения с движением теплоносителя по системе.

к меню ↑

1.1 Как образуется и чем опасна накипь

Ни одна жидкость не сравнится с обычной водой по удельной теплоемкости. В зависимости от температуры и давления этот показатель варьируется в диапазоне от 4174 до 4220 Джоулей/(кг·град). Вода нетоксична, доступна и стоит дешево, что делает ее почти идеальным теплоносителем.

И все же у Н2О есть существенный недостаток – в своем естественном состоянии она содержит соли щелочноземельных металлов Са и Mg. При нагреве они образуют на внутренних поверхностях теплообменного оборудования нерастворимые карбонатные, или, иначе, известковые отложения – накипь.

Карта жесткости воды по регионам
Жесткая вода характерна для значительной части России и особенно для средней полосы, где степень минерализации достигает максимума

Негативные последствия образования накипи следующие:

  • уменьшается КПД;
  • снижается напор воды;
  • ускоряется износ котла;
  • увеличиваются расходы.

Бытовые котлы отопления и водогрейки преимущественно оснащаются поверхностными теплообменниками, в которых тепло передается через поверхности металлических стенок. Но у накипи высокое термическое сопротивление, то есть низкая теплопроводность.

По этой причине в загрязненных теплообменниках снижается коэффициент теплопередачи, что приводит к снижению температуры теплоносителя в отопительном контуре и недостаточному нагреву воды на выходе водогрейного контура.

Загрязненный теплообменик
Если ваш котел плохо греет воду, проверьте состояние теплообменника, возможно, все дело в накипи, которая стала причиной снижения КПД

Твердые отложения толщиной всего 0,2 мм увеличивают расход топлива на 3%. Если толщина накипи составит 1 мм, перерасход газа достигнет 7%.

При снижении теплопередачи для поддержания заданной температуры воды требуется использовать больше газа, что говорит о снижении КПД. Одновременно, при повышении расхода топлива, увеличиваются объемы дымовых газов, усиливается выброс вредных веществ, загрязняющих воздух вокруг домовладения и атмосферу в целом.

Отложения полностью или частично перекрывают проходное сечение трубы, что приводит к увеличению гидравлического сопротивления в системе, нарушению циркуляции теплоносителя, снижению подачи горячей воды в точках водозабора.

Накипь в трубах
При использовании воды нормальной жесткости за год образуется слой накипи толщиной 2-3 мм. При более высокой минерализации скорость оседания карбонатов увеличивается

Нарушение теплопередачи приводит к перегреву труб, что служит причиной образования микротрещин – будущих очагов коррозии. Из-за работы на предельных режимах агрегат преждевременно выходит из строя.

Чтобы предотвратить поломку оборудования, накипь необходимо периодически удалять. Плановую чистку теплообменников газовых настенных котлов и напольных агрегатов выполняют в установленные производителем сроки. Простая процедура помогает поддерживать энергоэффективность оборудования на изначальном уровне, продлевает межремонтный период, снижает общую стоимость эксплуатации.

к меню ↑

1.2 Сажа на наружных поверхностях

При неполном сгорании газа на наружных поверхностях теплообменника оседает сажа – аморфный аллотроп углерода. От сажи больше страдают теплообменники котлов с открытой камерой сгорания и естественной тягой.

Одной из причин ее повышенного образования является запыленность воздуха в помещении, откуда поступает воздух для горения. Много пыли выделяется при строительных работах. Если стройплощадка находится рядом с входом коаксиального дымохода, может загрязниться и теплообменник котла с камерой закрытого типа.

Коаксиальный дымоход
Коаксиальный дымоход состоит из внутренней и внешней трубы. Одна из них служит для отвода продуктов сгорания, друга – для подачи воздуха в закрытую камеру сгорания

Недостаточный диаметр, неправильная конфигурация, засоры дымохода приводят к ухудшению тяги. При плохой тяге отвод продуктов сгорания затрудняется, и они в виде сажи оседают на нижней наружной части теплообменника.

Как и накипь, сажа имеет низкую теплопроводность и снижает эффективность теплообменного оборудования, приводит к его ускоренному износу, сокращает межремонтный период. КПД теплообменника, загрязненного сажей и накипью, может снизиться на 25% и более.

к меню ↑

1.3 Где находится и как его извлечь

Основные методы предполагают полное извлечение теплообменника из котла. Чистка без разборки и извлечения возможна лишь при использования метода гидродинамической промывки, осуществляемого исключительно специалистами. Тем не менее, процесс извлечения не требует особых навыков и специального оборудования, а устройство всех моделей газовых котлов не отличается кардинально.

Расположение теплообменника в газовом настенном котле
Расположение теплообменника на примере настенного Baxi LUNA-3 Comfort 240 Fi.

  1. Первым делом всегда снимается лицевая крышка, просто откручиваем болты и аккуратно снимаем ее.
  2. Сливаем воду с котла через соответствующий выпускной кран (обычно находится внутри котла), обязательно стравливаем давление при его наличии.
  3. Далее необходимо снять переднюю крышку камеры сгорания. В простых моделях она видна сразу, в более сложных моделях камера сгорания может быть изолирована огнестойким, тепло- или шумоизоляционным материалом, резиновыми уплотнителями. Также может потребоваться снять верхнюю часть камеры сгорания.
  4. Обычно на патрубках у теплообменника устанавливаются датчики температуры или протока воды, которые необходимо отключить.
  5. Осталось снять крепежные механизмы, хомута, отсоединить патрубки и снять теплообменник. Будьте внимательны, так как при отсоединении из теплообменника могут политься остатки воды, накройте электронные элементы и проводку под камерой сгорания.

В напольных газовых котлах с открытой камерой сгорания процесс еще проще, поскольку теплообменник доступен сразу же после снятия крышки корпуса. В целом, изучить устройство своей модели котла можно по изображениям инструкции по эксплуатации, для многих моделей есть наглядные примеры разбора демонтажа в Ютуб.

к меню ↑

1.4 Как очистить газовый котел от отложений сажи

Почистить газовый котел от сажи в домашних условиях? намного легче, чем удалить накипь с внутренней полости теплообменника. Нагар удаляется абразивным методом. В качестве химического реагента? используется обычная сода. Чистка выполняется жесткой кухонной губкой.

Растворить сажу можно обычным кипятком. Если толщина нагара более 2 мм, применяются специальные очищающие средства. Предварительно, поверхность обрабатывается металлической щеткой. Через борозды, химический растворитель лучше проникает к поверхности и удаляет сажу.

к меню ↑

1.5 Как почистить форсунки на газовом котле

Почистить нагар на газовых форсунках, можно несколькими способами:

  • Механический метод – так очищают форсунки газовщики, при регулярном сезонном обслуживании. Зола убирается специальным инструментом, напоминающим загнутый крючок.
  • Посредством химических веществ – сильные загрязнения убираются реагентами. Для чистки, горелочное устройство потребуется снять.
  • Ультразвуковой метод – относительно новый способ чистки, позволяющий избавить от нагара с минимальными последствиями для горелки и самих форсунок. Проводится на специализированном оборудовании.

к меню ↑

2 Для чего нужна регулярная промывка теплообменника газового котла?

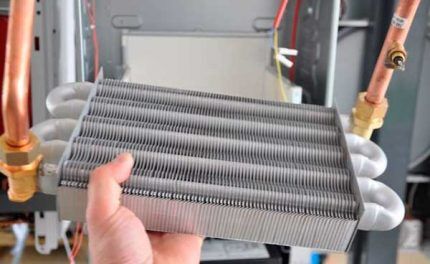

Теплообменник газового котла создан из трубки с приваренными поперечными пластинами. Чаще всего теплообменник нагревается открытым пламенем, поэтому температура рабочей области высокая. Нагрев воды контролируется автоматически. При достижении необходимого уровня — горение топлива прекращается.

В более сложных системах применяют несколько узлов, выполняющих отмеченные выше функции. Конденсационные котлы, например, способны отбирать тепло из отработанных газов. В печах на твердом топливе создают дополнительные контуры в стенках и других частях конструкции. Но все эти и другие инженерные решения подразумевают циркуляцию жидкости по протокам с подъемом температуры до нужного уровня.

Этот нормальный процесс нарушается разными загрязнениями. Наиболее опасной является накипь. Она образуется из растворенных соединений жесткости при нагреве. Основные проблемы перечислены в следующем перечне:

  • Созданный слой отличается высокой пористостью (до 50-65%) и меньшей с металлом теплопроводностью. Он существенно увеличивает расход дров, газа, иных топливных ресурсов.
  • По мере роста накипи отвод тепла от металлических частей становится минимальным. Это провоцирует разрывы паяных соединений и цельных элементов конструкции.
  • Сужение протоков создает дополнительное сопротивление потоку жидкости. Под управлением автоматики помпа переходит в интенсивный режим работы, что снижает срок службы, повышает вероятность поломок.

Видео. Промывка теплообменников газовых котлов своими руками

Отдельно надо отметить прочность присоединения частиц накипи к внутренним стенкам протоков. Они не удаляются потоком воды в дренаж. Достаточно быстрый рост этих образований происходит даже при незначительном уровне жесткости воды. Чтобы предотвратить крупные поломки, уменьшить эксплуатационные расходы применяют регулярную промывку теплообменника газового котла своими руками.

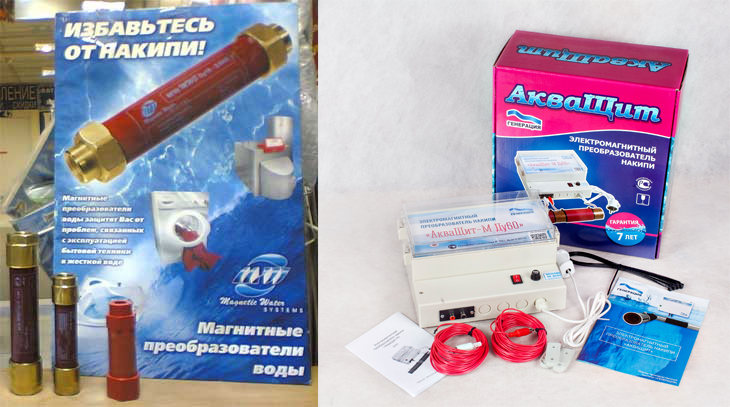

Фильтры, которые можно использовать для НЕ химической очистки и защиты газового котла от известковых отложений (накипи).

Данные устройства монтируются непосредственно перед котлом, либо выходе из скважины после насосной стации. Приборы отличает высокая эффективность, при отсутствии эксплуатационных затрат.

к меню ↑

2.1 Выявление неисправностей и периодичность обслуживания газовых котлов

Частота процедуры промывки теплообменника газового котла своими руками приводится в инструкциях по эксплуатации, на форумах профильных специалистов. Довольно часто встречается мнение о необходимости промывки теплообменника котла с помощью жидкости или лимонной кислоты. Но это — ошибочная информация. Надо устанавливать временные интервалы с учетом реальных условий: режима использования, уровня жесткости. Пригодится ежегодный профилактический осмотр перед началом отопительного сезона.

Ситуация осложняется миниатюрностью технологических протоков в бытовой технике. Тут сложно или вовсе не получится визуально определить наличие накипи. Поэтому применяют оценку косвенных признаков неисправностей:

  • Появление посторонних шумов.
  • Частое включение циркуляционного насосного оборудования.
  • Слишком длительный нагрев радиаторов отопления в обычных режимах настройки.
  • Постоянное (чрезмерно длительное) горение топлива.
  • Уменьшение давления в трубопроводе горячего водоснабжения.
  • Низкая температура жидкости при установке соответствующего регулятора в максимальное положение.
  • Увеличение расхода топлива.

Современные качественные настенные двухконтурные котлы Бакси в хорошем оснащении способны выполнять свои функции много лет без нареканий со стороны пользователя. Однако они не способны самостоятельно избавиться от накипи. Задачу по очистке газового котла от накипи надо решать своевременно, чтобы сократить расходы, предотвратить аварии.

к меню ↑

2.2 Как выполняется промывка теплообменника котла и какая жидкость для этого используется?

Если решено выполнить необходимые действия без помощи профессионалов, надо подробно изучить данную технологию. Для ее воспроизведения в домашних условиях понадобятся следующие компоненты:

  • Мощная помпа, рассчитанная на работу с агрессивной химической жидкостью.
  • Накопительная емкость.
  • Гибкие трубки для подключения оборудования.
  • Защитные средства: перчатки и маска.

Сначала уточняют характеристики загрязнений. На основе полученных результатов подбирают оптимальный вариант. Некоторые специализированные жидкости способны удалять кальциевые загрязнения, окалину, ржавчину. С помощью добавок снижают разрушительное воздействие на металл. Отдельные составы используют для дополнительной промывки, чтобы устранить из системы остатки агрессивных химических соединений (щелочей, кислот).

Жидкость для промывки теплообменника газового котла

Промывка теплообменника газового котла выполняется по следующему алгоритму (смотрите видео выше):

  • Штатными запорными устройствами отключают двухконтурный настенный котел Бакси от подающей и выходной магистрали, сети электропитания. Перекрывают газовый кран.
  • Снимают крышку, открывают доступ к теплообменнику.
  • Подключают оборудование к патрубкам, промывают последовательно: чистой водой, основным составом с действующими ингредиентами, смесью для финишного удаления загрязнений и защиты.
  • Устанавливают обратно снятые части, проверяют герметичность соединений.
  • Подключают инженерные сети, включают и настраивают котел.

Общее время на все процедуры даже при наличии опыта составляет не менее нескольких часов. Достаточно сложно, как и в случае с диагностикой, проверить оставшиеся в трубках загрязнения. Для этого применяют особые ингредиенты в смесях, которые создают пену или изменяют цвет в ходе химической реакции с кальциевыми соединениями. По этим признакам определяют также интенсивность процесса. При необходимости увеличивают или уменьшают концентрацию жидкости для промывки теплообменника газового котла.

Важно обязательно применять средства индивидуальной защиты. Они должны предотвращать попадание опасных веществ на кожу, слизистые оболочки, в глаза. Следует обеспечить хорошее проветривание помещения для сохранения здорового состояния атмосферы. Лучше не находится в комнате при выполнении длительных процедур, использовать автоматизированное оборудование для промывки.

Иные технологии промывки для удаления загрязнений

Сначала можно изучить подробнее «народные» средства и сомнительные советы. Достаточно часто предлагается купить для промывки от накипи своими руками безопасной для человека лимонной кислотой, уксусом. Подобные средства пригодны только для устранения тонких налетов с гладкой поверхности посуды. Промывка теплообменников котлов Навьен или Бакси с их помощью недостаточно эффективна. Слой 1-2 мм будет разрушаться несколько суток. Процесс ускоряется при нагреве. Но это действие будут сопровождаться дополнительными расходами.

Также применяют соляную кислоту. Она стоит меньше, чем специализированные средства для промывки. Но надо понимать, что подобные сильнодействующие химические соединения способны повредить уплотнения из резины, изделия из металлов. В них отсутствуют добавки, сигнализирующие о завершении процесса, предотвращающие коррозию.

Для очистки пластин и других наружных поверхностей можно использовать своими руками щетки, другие механические приспособления. Надо работать с ними аккуратно, чтобы не повредить части теплообменника. Соответствующие предосторожности применяют в ходе использования очистки гидравлическими ударами, ультразвуковыми колебаниями.

Какие трудности возникают при выполнении регламентных процедур?

Упомянутые негативные факторы стоит оценить в комплексе:

  • Точное определение необходимости промывки теплообменников газовых котлов своими руками невозможно сделать из-за конструктивных особенностей компактных теплообменников.
  • Для правильного выполнения технологических правил надо подобрать оптимальный состав. Чтобы исключить ошибки, понадобится помощь профильного специалиста.
  • Хорошая промывка теплообменника котла лимонной кислотой выполняется с применением качественного (дорогого) промывочного оборудования, которое будет применяться раз в год.
  • В ходе выполнения рабочих операций сложно исключить проникновение агрессивных потенциально опасных химических соединений в атмосферу жилых помещений.
  • Это — длительная процедура. Понадобится отключение настенного котла Навьен или же Бакси на соответствующее время.
  • Регулярная разборка оборудования снижает надежность и долговечность. Сложность контроля объясняет вероятность повреждений отдельных частей сильнодействующими химическими соединениями.
  • Механические и ультразвуковые методики способны повредить технику.

Настенный двухконтурный газовый котел Бакси

Средство для промывки теплообменника котла не устраняет накипь из других частей Вашей отопительной системы. Между тем, они также могут быть испорчены этими загрязнениями. Для очистки применяют аналогичные методики. Но надо понимать, что общее время выполнения процедур увеличится. Понадобится изучение особенностей разборки. Придется использовать большее количество очистительных растворов, мощное насосное оборудование.

к меню ↑

3 Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел :

  • первым делом демонтируется горелочное устройство;
  • от газового клапана требуется отсоединить все провода;
  • из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
  • отсоединяется патрубок подачи топлива;
  • откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

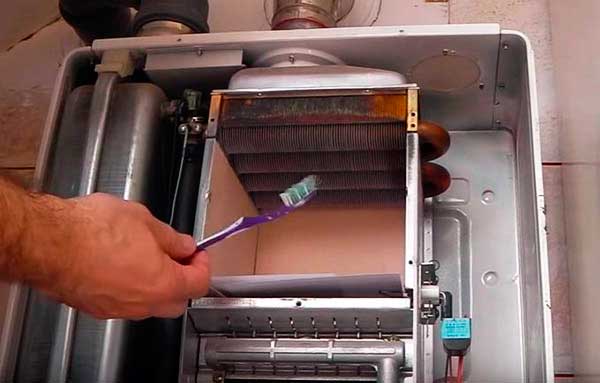

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

к меню ↑

3.1 Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

промывка

к меню ↑

3.2 Как часто требуется чистка

Необходимость в проведении чистки возникает при обнаружении определенных негативных моментов в процессе работы газового котла:

  • резкое понижение температурного режима при стабильной работе устройства;
  • повышение расхода газа и электричества;
  • появление неприятного запаха, вызванного угарным газом в помещении.

Зачастую причинами этих сбоев является засорение определенных элементов внутри газового котла. Для того, чтобы понять в каких точно местах произошло чрезмерное скопление грязи, требуется знание внутреннего устройства отдельных элементов, которое можно изучить в технической документации, прилагаемой к газовому котлу.

к меню ↑

3.3 Узлы, требующие чистки

В данном типе оборудования имеются следующие элементы, которым необходимо регулярное обслуживание и периодическая очистка:

  • теплообменник;
  • запальник и горелка с форсунками;
  • дымоход;
  • фильтрующий компонент.

Обслуживание каждого отдельного узла требует определенного подхода и имеет собственную специфику проводимых работ.

к меню ↑

3.4 Запальник

При стабильной работе данного элемента, его пламя должно иметь вид конуса с голубоватым оттенком. В случае, если огонь приобретает желтоватый цвет, требуется проведение чистки загрязнения, которое привело к сбою в функционировании.

Порядок выполняемых работ должен происходить в следующей последовательности:

  • перекрыть газ к котлу при помощи запорной арматуры;
  • достать запальник;
  • используя щетку с металлическими ворсинками осуществить тщательную чистку;
  • продуть;
  • установить вычищенный запальник на прежнее место.

После проведенных действий, цвет пламени снова должен приобрести голубоватый оттенок. В случае если этого не произошло, значит на запальнике остались незамеченные загрязнения и требуется провести повторную процедуру очистки.

к меню ↑

3.5 Горелка с форсунками

Данный компонент является основным в конструкции газового котла. Элемент предназначается для непосредственной подачи топлива.

Последовательность проведения работ при чистке горелки с форсунками следующая:

  • перекрывается вентиль на трубе подающей газ;
  • горелка вынимается из фиксированного установочного места;
  • запоминается расположение форсунок, после чего производится аккуратный демонтаж;
  • чистка форсунок реализуется обыкновенным ершиком;
  • сама горелка очищается с использованием щетки, а проходное отверстие продувается посредством любого ручного насоса;
  • форсунка монтируется назад в горелку, согласно метками;
  • элемент в сборе устанавливается на место.

Совет! Данный тип работ рекомендуется проводить ежегодно, перед началом отопительного сезона.

к меню ↑

3.6 Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

к меню ↑

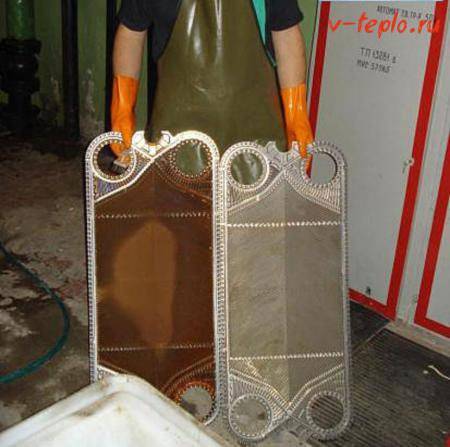

3.7 Особенности промывки пластинчатых теплообменников

В таком случае обменник все так же нужно отсоединить от котла и почистить от накипи внешние и внутренние поверхности. Проще всего начинать чистку снаружи. Вначале устройство заливается теплой водой, в которую добавлено какое-то бытовое средство против накипи, ржавчины и так далее. Спустя некоторое время средство смывается с поверхности посредством чистой воды. Удобнее всего проводить данную операцию на улице, используя для обмывки автомобильную мойку, подающую напор воды под высоким давлением. В отсутствие такой мойки можно попросить работников автомойки провести эту операцию, но при этом не стоит забывать, что чересчур сильный напор сможет повредить пластины.

После очистки наружной поверхности можно промывать внутренние стенки конструкции (это стенки выгнутой трубы). Данная промывка теплообменника газового котла отличается тем, что на поверхностях может находиться достаточно толстый слой накипи, в особенности, если прошлая очистка проводилась достаточно давно, либо же не проводилась вовсе, или если в системе используется жесткая вода. Даже грязь может оказаться внутри, попав туда вместе с рабочей жидкостью, особенно в отсутствие очистного фильтра.

Видео – Процедура чистки пластинчатых обменников

к меню ↑

4 Основные способы промывки

Начать следует с того, что теплообменник, прежде всего, является трубной системой с двигающейся внутри жидкостью. Но вода, которая используется в системах, обычно не отличается высоким качеством. Разные соли металлов, присутствующие в ней, оседают на стенках конструкции, становятся накипью и сужают проход. Существует три способа борьбы с накипью:

  • механический;
  • химический;
  • посредством закачивания в систему жидкости под сильным напором.

В статье рассматривается только чистка своими руками, в связи с чем о третьем способе мы говорить не будем. В одиночку с ним точно не справиться, так как потребуется специальный компрессор, способный создавать давление примерно в 10 атмосфер. Только с помощью этого устройства можно разбить отложения на железных поверхностях.

к меню ↑

4.1 Химическая чистка

Подразумевает прокачку через теплообменник более агрессивных химических веществ с использованием циркуляционного насоса, подсоединенного к патрубкам теплообменника.

Итак, чем промыть теплообменник газового котла:

1. Лимонная кислота – промывка лимонной кислотой является наиболее распространенным способом самостоятельного обслуживания. Достаточно 2 стандартных пакетика по 100 грамм на 10-12 литров воды. Использовать лучше теплую воду (50-70°C).

2. Термагент Актив – известная универсальная и эффективная жидкость для промывки теплообменников отопительного оборудования от накипи, известкового налета, соляных и прочих отложений. Разводится концентрат в пропорции 1 к 9, для повышения эффективности лучше использовать подогретую до 40-50°C воду.

3. STEELTEX Cooper – также является одним из наиболее эффективных средств, но рекомендовано только к использованию для чистки теплообменников из стали, алюминия и прочих легких сплавов. В составе концентрата присутствуют коррозийно-ингибиторные присадки. Разводится в пропорции с водой от 1:6 до 1:10, в зависимости от степени загрязнения.

4. Жидкость-концентрат Detex – содержит эффективные биоразлагающиеся поверхностно активные вещества, предназначена для промывки стальных, чугунных и медных теплообменников современных котлов. Разводится до достижения концентрации 2-5% (200-500 мл на 10 л).

5. Соляная кислота – эффективна при сильной накипи, используется в концентрации 2-5%. Важно не переусердствовать с концентрацией.

Химическая промывка теплообменника газового котла

Мы рекомендуем использовать 10 л раствора, этого будет достаточно для стабильной прокачки через любой теплообменник. В емкость с раствором (канистра, прочная баклага, пластиковое ведро) помещается шланг, подсоединенный к теплообменнику. Далее, с другой стороны теплообменника шланг соединен с циркуляционным насосом и, наконец, от насоса идет шланг к емкости с раствором, как можно ниже ко дну или герметично вмонтирован в дно емкости. В итоге раствор циркулирует между канистрой и теплообменником.

Длительность прокачки – 30-40 минут, после чего теплообменник нужно тщательно, несколько раз промыть обычной проточной водой.

к меню ↑

4.2 Ручная чистка

Не все пользователи газовых котлов знают, как самому почистить теплообменник газового котла. Ручную чистку проще всего осуществить самостоятельно. Существует два способа выполнения данного метода:

  • механическая – с помощью щетки и ершика;
  • промывка активными растворами – более эффективный вариант, особенно актуален для котлов с двумя контурами.

При сильных загрязнениях используют два метода удаления накипи – сначала промывку, а затем механическую чистку. Этот процесс выполняется по следующим этапам:

  • перекрыть газ и отключить агрегат от электричества;
  • открыть крышку газового котла;
  • демонтировать теплообменник;
  • поместить его в активное вещество, например, раствор соляной кислоты;
  • вытащить теплообменник из раствора и почистить загрязнения ершиком или щеткой;
  • прополоскать элемент водой снаружи и внутри;
  • высушить и установить контур обратно.

Ручная чистка

к меню ↑

4.3 Электроразрядная

Среди наиболее современных методов очистки выделяется электроразрядная. Принцип очистки заключается в подаче электрических разрядов в промывочную жидкость, благодаря чему в ней появляются скоростные гидропотоки, интенсивные упругие колебания с эффектом кавитации.

Электрическая дуга, соприкасаясь с солевыми отложениями, разрушает их, а потоки жидкости промывают газовый котёл от размельченную накипи. Этот метод способен бороться с отложениями любой толщины и прочности.

При чистке теплообменника двухконтурного котла своими руками следует учитывать особенности конструкции котла. Если он оснащён битермическим змеевиком, работающим как для нужд отопления, так и для снабжения горячей водой, то очистка производится при помощи бустера для промывки.

Для двухконтурных котлов важно осуществлять внутреннюю чистку вторичного теплообменника. Более того, его чистку нужно выполнять чаще, поскольку в нём функционирует вода не прошедшая подготовку, а поэтому на стенках вторичного теплообменника очень интенсивно оседают солевые отложения.

Это относится в той же мере и к битермическим элементам нагрева. Процедура очистки котлов с двумя контурами выполняется в два подхода: внешняя механическая чистка от нагара и сажи ёршиком для чистки котла и внутренняя промывка котла от накипи.

Для промышленного оборудования данные методы могут оказаться недостаточно эффективными, поэтому на производствах, объектах энергетики применяют метод газоимпульсной очистки.

Принцип работы данного метода состоит в действии акустической волны на отложения в поверхностях нагрева котла. Такая волна образуется путём достижения взрывного горения небольшого объёма смеси газов, которое происходит в импульсной камере, расположенной вне газохода.

Благодаря исходу из этой камеры продуктов горения осуществляется волновое динамическое воздействие на все внутренние поверхности. Для обеспечения процесса используются природный и баллонный газы, а также воздух из компрессора.

к меню ↑

4.4 Гидродинамическая промывка

Для осуществления очистки не требуется разбор котла и изъятие теплообменника. Однако произвести процесс могут только специалисты, поскольку необходимо специальное оборудование и строгое соблюдение техники безопасности.

Гидродинамическая промывка системы отопления

Принцип гидродинамической промывки заключается в прогоне по системе специальной жидкости под высоким давлением с помощью специального оборудования – бустера. Для большей эффективности жидкость содержит абразивные вещества.

Важным моментом является давление при промывке, которое должно быть как можно более высоким, но ни в коем случае не превышать максимально допустимые пределы наиболее уязвимых элементов системы. Обычно наиболее уязвимым элементом является сам теплообменник, максимально допустимое рабочее давление которого во многих моделях – 1,5-2 бар.

Тем не менее, метод является наиболее эффективным: абразивные частицы хорошо очищают осадки на внутренних стенках, а высокая скорость движения воды вымывает змеевик до первозданного вида.

к меню ↑

5 Специальное очистительное оборудование

Бустер (установка для промывки теплообменников) – довольно редкое и дорогостоящее оборудование (40-90 тыс. руб), покупать для личных целей которое просто невыгодно, как часто вы бы не проводили чистку. Представляет из себя емкость с вмонтированным циркуляционным насосом, поддерживающим перемену направления потока – реверса, что повышает эффективность промывки. Аппараты устойчивы к любым используемым реагентам.

к меню ↑

5.1 PIPAL PUMP ELIMINATE 20 V4V

PIPAL PUMP ELIMINATE 20 V4V

Одна из лучших установок итальянского производства. Имеет компактные габариты и оптимальную производительность – 2600 л/час (44 л/мин). Объем бака – 18 л, допустимое давление – 1 бар. Известна своей простотой и надежностью.

к меню ↑

5.2 BWT Cillit SEK 28

BWT Cillit SEK 28

Не менее известная проверенная установка немецкого производства. Производительность – 2400 л/час, по принципу работы не отличается от предыдущей установки, рассчитана на более высокие температуры – до 60°C. Имеет еще более компактные размеры и удобную ручку для транспортировки.

к меню ↑

6 Химические средства для чистки и профилактики

Средства для удаления накипи содержат органические или неорганические кислоты. При производстве средств бытового назначения чаще всего используются адипиновая и ортофосфорная кислоты. В домашних условиях готовят водные растворы лимонной или уксусной кислоты.

Кислоты являются реагентами – они способны вступать в реакцию с щелочноземельными солями и образовывать другие, растворимые в воде соли, которые затем выводятся за переделы теплообменного оборудования.

Также применяются щелочи, например, кальцинированная или каустическая сода, позволяющие разрыхлять карбонатные отложения и сажу, облегчая последующую механическую и химическую очистку. Щелочные растворы используются и для нейтрализации следов кислоты, оставшихся в теплообменнике после удаления накипи.

Большинство реагентов поставляется покупателям в виде высококонцентрированных водных растворов и требуют дополнительного разбавления водой в определенных пропорциях, указанных в инструкции по применению.

Необходимо соблюдать указания производителя по приготовлению рабочего раствора и не превышать концентрацию средства. В противном случае контакт материалов теплообменного оборудования с агрессивным веществом приведет к ускорению коррозии.

При выборе средств учитывают материал изготовления теплообменника. Обычно это медь, нержавеющая сталь или чугун. Например, Аминат Д предназначен для теплообменников из нержавеющих и углеродистых сталей. Другой реагент из этой же серии Аминат Д(К) используется для очистки медных поверхностей.

Медный теплообменник
Во многих котлах отечественного производства установлены теплообменники из меди. Выбирая средство против накипи, убедитесь, что его разрешено применять для цветных металлов

К универсальным средствам относятся лимонная кислота, уксус, Медеск-Плюс, Трилон Б. Их используют для промывки теплообменников из цветных металлов и нержавеющей стали.

Трилон Б – это динатриевая соль этилендиаминтетрауксусной кислоты. Имеет вид белого кристаллического порошка. При взаимодействии Трилона Б с щелочноземельными солями (накипью) происходит замещение ионов кальция и магния на ионы натрия. В результате образуются соли натрия, которые хорошо растворяются в воде.

Выпускаются средства, имеющие сложный композитный состав. Они одновременно содержат компоненты, очищающие накипь и препятствующие ее образованию.

Композит ККФ отличается от других химических средств по принципу действия. Он не является растворителем, как кислоты, но в его присутствии происходит самоочищение карбонатных отложений (накипи).

В обычных условиях кристаллы карбоната кальция формируются в виде минерального окаменевшего налета. Это и есть накипь. В присутствии ККФ вместо минерального налета образуется другая модификация карбоната кальция – арагонит.

Игольчатые кристаллы арагонита в процессе роста разрушают кальциевые отложения. В отличие от них арагонит имеет слабую адгезию с поверхностью теплообменника и поэтому легко удаляется при промывке обычной водой.

Действующие вещества ККФ уже на начальном этапе препятствуют формированию кристаллов кальцита. В результате образование накипи существенно замедляется или полностью подавляется. Этот процесс называется ингибированием (в переводе с латинского: «задерживать»).

Кристаллы арагонита
Арагонит является полиморфной модификацией карбоната кальция. Его кристаллы имеют игольчатую заостренную форму и легко разрушают накипь, а сами вымываются обычной водой

ККФ ингибирует не только накипь, но и коррозию за счет образования на металлической поверхности защитной пленки. Покупая средства против накипи, не забудьте уточнить, имеют ли они сертификаты Роспотребнадзора.

к меню ↑

6.1 Классификация кислот для теплообменников

Кислота для промывки теплообменников

Состав современных химических реагентов варьируется в зависимости от присутствующей кислоты. Самым активным и агрессивным принято считать растворе на основе серной и соляной кислоты. Концентрированную органическую кислоту для промывки применять также целесообразно, как и конденсат. Вещества обладают высокой эффективностью.

Чтобы сделать правильный выбор в пользу лучшего реагента для промывки, рекомендуется принять во внимание следующие аспекты:

  1. вид загрязнений и скопившихся отложений. Например, если профилактическая чистка или комплексная не проводилась в течение долгого времени, то объемы накипи достигают 50% всего пространства внутри труб. Для борьбы со старыми отложениями используются более агрессивные вещества;

  2. особенности материала, из которого изготовлен теплообменник. Когда в изделии присутствует сталь, то эксплуатация соляной кислоты категорически запрещена ввиду повышенного уровня агрессивности, в противном случае состав может деформировать стальные пластины, поэтому конструкция станет непригодной для дальнейшей эксплуатации;

  3. требуется ли использовать ингибиторы против возникновения коррозии. Благодаря специальным добавкам снижается вероятность образования и распространения коррозии, а также помогают снизить негативное воздействие используемых кислот. Соответственно срок эксплуатации конструкции теплообменников увеличивается.

Если сделать правильный выбор средства, возможно снизить негативное воздействие кислоты на стенки теплообменника и трубопровода, а также эффективно справиться с различными видами загрязнений. Промывка кислотными средствами продемонстрировало высокие результаты с новыми и старыми образованиями.

АкваЩит

Фильтр АкваЩит

Возьмем и сравним стоимость химической промывки пластинчатых теплообменников и цену обычного простого АкваЩит. Химическая промывка за год может вылиться в стоимость одного электромагнитного умягчителя. АкваЩит же в течение года не даст образоваться на поверхностях оборудования новой накипи. Но при этом БЕЗ применения новых очистных средств поможет убрать старую накипь. И расходы на его эксплуатацию будут составлять всего лишь оплату электричества. А электроэнергии прибор использует не больше, чем обычная лампочка в месяц. Одного этого сравнения хватит, чтобы понять, что средства для промывки могут быть лишь временным решением проблем.

Накипь OFF

Накипь OFF

Простое средство для устранения накипи. Похоже, работает, как Антинакипин. Разводится водой, заливается в оборудование, где нужно почистить поверхности. В зависимости от степени загрязненности выдерживается несколько часов в контакте с очищаемой поверхностью, потом промается мощной струей воды. Агрессивное средство, перед применением следует изучить  инструкцию, чтобы не испортить рабочие поверхности.

к меню ↑

6.2 Характерные особенности эксплуатации кислот для чистки теплообменников

Из-за того, что кислота взаимодействует с солями, происходит образование C2. Ввиду взрывоопасности, важно избегать контакта с воздухом. Во избежание опасной ситуации, важно контролировать отсутствие O2 в составе. Конструкция обязана иметь должную от проникновения воздуха во внутрь. Также важно позаботится, чтобы рядом отсутствовали источники возгорания.

Для промывки стенок внутри теплообменника рекомендуется использовать растворы кислоты с pH2-4.

Купить кислоту для промывки теплообменников в Москве вы можете в нашей компании по демократичным ценам. На официальном сайте представлен прайс-лист с полным перечнем продукции. Можно оформлять заказы оптом или в розницу. Для постоянных клиентов предусмотрены привлекательные скидки. Также мы оказываем услуги промывки с выездом нашего инженера к Вам на объект.

Кислота для промывки теплообменников является одним из самых эффективных способов борьбы с накипью. Кислотные растворы быстро вступают в химическую реакцию с имеющимися загрязнениями и быстро разрушают известковые отложения. Под воздействием агрессивного химического вещества, стенки конструкции приобретают первоначальное состояние, восстанавливается прежний теплообмен. Подбор кислоты осуществляется на основании того, какой тип загрязнений присутствует, чтобы справиться с поставленной задачей и получить лучший результат.

к меню ↑

6.3 Жидкости и реагенты

При подборе реагентов потребитель должен учитывать несколько особенностей. Прежде всего, это будут – степень загрязнения, состав налета на поверхностях, и материал из которого сделаны поверхности оборудования. При промывках нужно понимать разницу между жидкостями и реагентами. Жидкости – это готовый промывочный материал, разведенный согласно инструкциям. Очень часто реагенты продают неразведенными. Потому ни в коем случае нельзя проводить промывочные работы, не ознакомившись с рекомендациями.

Реагенты – это кислотные или щелочные вещества, не разведенные. Для качественной промывки, сперва, нужно определить состав налета и его толщину. Чаще всего, особенно в быту приходится проводить промывки методом проб и ошибок.

Также при подборе оборудования для промывки пластинчатых теплообменников нужно помнить, из какого материала выполнен сам теплообменник и насколько оборудование подходит под теплообменник, каково расстояние между пластинами, есть ли возможность разобрать прибор и вычистить пластины более тщательно. Насколько приобретенное оборудование подходит для агрессивных кислотных чистящих жидкостей. Рынок предлагает потребителю множество вариантов. Но при приобретении концентратов всегда нужно как минимум посоветоваться с профессионалами.

Жидкость серии «СП-ОМ»

Жидкость СП-ОМ

Средства серии «СП-ОМ» имеют широкий спектр промышленного применения и успешно зарекомендовали себя на металлургических заводах и предприятиях станкостроения.  Особенностью данных жидкостей является достаточная экономичность (малая концентрация при разбавлении), что позволяет применять их при промывке больших теплообменников, а также безопасность согласно требованиям СанПиН (может применяться также в системах питьевого водоснабжения).

Для пластинчатых теплообменников предназначена марка СП-ОМ-84. Есть модификации как для элементов теплообменника из латуни, меди, черного и нержавеющего металлов, так и из черной и нержавеющей стали.

N-Faza

Жидкость для промывки N-Faza

Это средство специально разработано для пластинчатых теплообменников, а также для приборов из нержавейки.  Благодаря минимальной коррозионной способности данное средство отлично подходит для пластинчатых теплообменников и тонкими листами нагревающих поверхностей. В составе нет соляной кислоты и хлора. Чтобы промыть газовую колонку от накипи ее можно не разбирать, время промывки самое максимально составляет 10-12 часов. Для промывки паяных пластинчатых теплообменников одно из самых удобных средств, т.к. не требует разборки оборудования и оказывает мягкое бережное действие.

Промывку следует осуществлять в защитной одежде, перчатках, респираторе. Хорошо растворяет сложносоставную неорганику. Растворяется обычной водой в больших количествах.

к меню ↑

7 Устранение накипи заливкой в теплообменник очищающего раствора

Посмотрите видео, в котором показано, как снять и очистить от накипи вторичный пластинчатый теплообменник ГВС газового котла «Ariston».

Здесь, для удаления накипи в обе полости теплообменника заливают очищающий раствор.  Для повышения эффективности процесса, рекомендуется заполненный жидкостью теплообменник поместить в емкость на водяную баню и выдержать его при температуре выше 60 оС в течение, не менее 1 часа. Затем полости теплообменника промывают под сильной струей воды из крана.

Этот простой способ рекомендуется использовать для устранения отложений небольшой толщины.

Для заполнения всех полостей вторичного теплообменника ГВС настенного газового котла потребуется примерно 0,25 литра очищающего раствора.

Химическая реакция солей накипи с кислотой идет с выделением углекислого газа.  Поэтому, из отверстий теплообменника можно наблюдать выделение пузырьков газа.

Если выделение газа прекратилось, значит химическая реакция остановилась. Это может быть в двух случаях, или в теплообменнике больше нет солей накипи, или  не хватило кислоты для продолжения реакции с оставшейся там накипью. Концентрация кислоты в растворе по мере реагирования с солями накипи постепенно снижается.

Если есть сомнения в полной очистке теплообменника от накипи, рекомендую теплообменник промыть сильной струей воды и залить туда новую свежую порцию раствора кислоты. Весь процесс очистки повторить. Если увидите, что пузырьки газа появились вновь, значит сделали это вы не зря.

к меню ↑

7.1 Принудительная циркуляция раствора в снятом с котла теплообменнике

В этом варианте, снятый с котла теплообменник подключают к насосной установке, с помощью которой очищающий раствор принудительно циркулирует по каналам теплообменника. Битермический теплообменник имеет сложную конфигурацию каналов.

В процессе очистки рекомендуется менять направление движения раствора в теплообменнике.

Такой способ очистки позволяет быстро и качественно удалять значительные отложения накипи из теплообменника с криволинейной формой каналов.

Источники


  • https://GradusPlus.com/kotly/gazovye/cleaning-the-gas-boiler-heat-exchanger/
  • https://sovet-ingenera.com/otoplenie/kotly/promyvka-teploobmennika-gazovogo-kotla.html
  • https://ProUteplenie.com/otoplenie/promyvka-teploobmennika-gazovogo-kotla-nyuansy-protsedury-i-obzor-sredstv-dlya-chistki
  • https://ruvoda.com/content/promyvka-teploobmennika-gazovogo-kotla-svoimi-rukami-algoritm-deystviy
  • https://1-teplodom.ru/cistka-teploobmennika-gazovogo-kotla-vybor-sredstva-i-sposoba-dla-promyvki/
  • https://vteple.info/kotly/promyvka-kotlov
  • https://eco-kotly.ru/promyvka-teploobmennika-gazovogo-kotla-kak-i-cem-lucse-promyt-teploobmennik-gazovogo-kotla/
  • http://oteple.com/kak-promyt-teploobmennik-gazovogo-kotla-v-domashnix-usloviyax/
  • https://kotle.ru/gazovye-kotly/promyvka-teploobmennika-kotla
  • https://www.splast.ru/ochistka-i-promyvka/kislota-dlya-promyvki-teploobmennikov/
  • https://ruvoda.com/content/promyvka-plastinchatyh-teploobmennikov-zhidkosti-i-sredstva
  • https://DomEkonom.su/ochistka-ot-nakipi-teploobmennika-gazovogo-kotla-ili-kolonki.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
