Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

Что представляет собой инфракрасный обогреватель для производственных помещений

Инфракрасный обогреватель для производственных помещений применяет газ, электричество или другой вид топлива для создания первоначального источника энергии с последующим преобразованием его в ИК-излучение.

Прибор отличается простой, но в то же время надежной конструкцией, составными элементами которой являются:

  • металлический корпус, на поверхность которого нанесена жаростойкая краска;
  • герметичная колба с нагревательным элементом внутри;
  • алюминиевый отражатель.

Обогревая рабочие места производственных помещений при помощи инфракрасного обогревателя, вы сэкономите. Традиционное отопления посредством радиаторов будет стоить дороже.

Тепло в помещение начинает ощущать спустя несколько минут после включения прибора. Инфракрасное излучение оказывает воздействие на поверхность предметов посредством нагрева. Лишняя тепловая энергия передается воздуху путем естественной циркуляции.

ИК обогреватели промышленные

к меню ↑

Главное назначение подобной техники

Промышленные обогреватели отличаются от бытовых устройств, прежде всего, мощностью. Если учесть, что они используются на больших объектах (крупнее жилой комнаты), значит, для быстрого прогрева нужна достаточная производительность работы. Как и любой аналог обогревательной техники, инфракрасные агрегаты способны создать комфортные условия для работы на объекте. Однако существенной разницей является возможность действовать локально, не обогревая полностью все воздушное пространство помещения.

Смотрим видео, немного о инфрокрасном обогреве:

Именно поэтому даже на очень крупных объектах не всегда нужна запредельно большая мощность подобной техники, так как в первую очередь промышленные инфракрасные разнотипные обогреватели воздействуют теплом на разнообразные поверхности, нагревая их. Это и пол, и стены, и рядом стоящие предметы или мебель (но не слишком близко из-за вероятности воспламенения).

Если сравнить с конвекционным оборудованием, то в данном случае прогревается воздушная среда, а, как известно, теплый воздух поднимается к потолку помещения. Это приводит к необходимости регулярного обогрева, чего не происходит при эксплуатации инфракрасными аппаратами.

к меню ↑

Достоинства и недостатки

Промышленные обогреватели воздуха — это оптимальный вариант для снабжения теплом больших по размеру помещений. Они прогревают их равномерно и не являются никакой помехой, т.к. располагаются чаще всего под потолком или на специальных подставках.

Инфракрасное излучение распределяется на достаточно большие расстояния, поэтому оно беспрепятственно попадает на окружающие предметы. Такие приборы отличаются большим количеством преимуществ, которые мы отметим:

  • в первую очередь, работают они абсолютно бесшумно;
  • высокая эффективность нагрева — отопление промышленных помещений позволяет доставлять тепло непосредственно к потребителям;
  • еще одно немаловажное достоинство — высокая скорость работы, помещение прогревается в максимально короткие сроки;
  • приборы приспособлены к работе в помещениях с большими потолками — промышленные ИК-обогреватели прогревают помещение сверху вниз;
  • не нуждаются в обслуживании;
  • характеризуются экономичностью, с использованием такого оборудования вы сэкономите примерно 15 % на расходах
  • на отопление и энергоносители;
  • тепловая энергия распределяется равномерно.

Несмотря на большое количество достоинств, есть и ряд недостатков:

  • если разместить обогреватель неправильно, люди, находящиеся в помещении, могут испытывать дискомфорт, головные боли. Поэтому очень важно строго соблюдать высоту расположение прибора;
  • электрические модели потребляют много электричества. Поэтому, если вы не готовы к таким растратам, всегда можно приобрести агрегат, работающий на газу;
  • если случайно коснуться разогретого обогревателя — можно получить ожог. В связи с этим важно быть очень осторожным.
к меню ↑

Принцип функционирования

Основу работы производственного инфракрасного обогревателя составляют источники ИК-излучения. Принцип их работы следующий:

  1. Инфракрасные излучатели подсоединяются к электрической сети и начинают генерировать ИК-излучение (или генерируют его за счет сгорания природного или сжиженного газа), причем в достаточно больших объемах — важно принимать во внимание размеры помещений производственного типа.
  2. Инфракрасные лучи попадают на окружающие предметы (стены, полы, потолки, мебель и т.д.), в результате чего они начинают отдавать тепловую энергию.
  3. Нагретые предметы, в свою очередь, отдают тепло в воздух, что способствует комфортной температуре в помещениях промышленного типа.
к меню ↑

Виды инфракрасных отопителей промышленного назначения

Итак, наиболее эффективными и соответствующими условиям производства признаны ИК-обогреватели, так как они не используют воздух в качестве транзитной среды (в цехах распространены сквозняки) и потому пригодны для работы на открытых площадках, обладают высокой скоростью теплопередачи и эффективны для обогрева движущихся объектов (конвейеры, сушильные камеры, печи обжига).

Но получить инфракрасное излучение можно путём использования различных энергоносителей, обуславливающих конструкцию обогревателей. Рассмотрим наиболее распространённые виды инфракрасных обогревателей, выпускаемых для промышленных нужд.

Электрические ИК-отопители для промышленности

Установка таких агрегатов производится на потолки или стены, управление осуществляется в основном с проводных устройств настенного размещения, но для удобства пользования в некоторых моделях предусмотрено дистанционное беспроводное управление и, кроме того, возможность подключения к терморегулятору.

Мощность электрических агрегатов находится в диапазоне 2-7,5 кВт, что обуславливает потребляемое напряжение – 220 или 380 В.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели
Ручной пульт дистанционного управления обогревателем и место расположения коммутатора сигнала.

Конструктивно промышленные электрообогреватели инфракрасного действия состоят из металлического корпуса, рефлектора-отражателя и излучателя инфракрасных волн.

Корпус покрыт термостойким защитным лакокрасочным составом, выполненным, как правило, способом напыления. Рефлектор с целью увеличения отражающей площади изготавливается гофрированным.

В качестве излучателя в промышленных электрических ИК-обогревателях используются кварцевые или галогенные лампы со специальным напылением на колбе (карбоновые в связи с малой мощностью не используются) или ТЭНы (трубчатые электронагреватели).

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

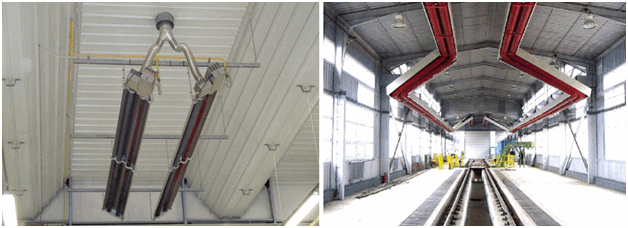

Способы крепления инфракрасных промышленных обогревателей – выносные кронштейны и подвесные устройства.

При открытой компоновке нагреватель в корпусе виден и, хоть агрегат и оснащён защитной решёткой, отопитель является менее безопасным, так как его температура после нагрева достигает 800 градусов. Обогреватели с ТЭНом открытой компоновки монтируются в недоступных для персонала местах и используются в производственных помещениях со значительной высотой потолков (10 м и более), при отсутствии наружной теплоизоляции, с наличием сквозняков или необходимостью регулярного проветривания.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

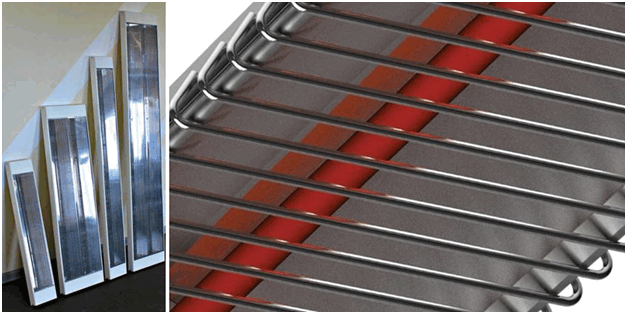

Инфракрасные электрообогреватели с открытым расположением ТЭНа.

При закрытом расположении ТЭН расположен за гофрированной металлической пластиной, не контактирующей с ним напрямую и потому нагревающейся только до 200 градусов, что повышает безопасность электрообогревателя, но снижает эффективность обогрева. Агрегаты с ТЭНом закрытого размещения используются в не продуваемых помещениях с наружным утеплением стен.

Для расчётов эффективности промышленного обогревателя в конкретном помещении используют величину, называемую плотностью мощности и измеряемую в ваттах на квадратный метр (Вт/м кв.) – количество мощности для обеспечения необходимого температурного режима на площади в 1 м кв. Расчётные значения сведены в таблицу с учётом региона, степени теплозащиты ограждающих конструкций и рекомендуемого температурного порога для данного производства. К примеру, для поддержания в помещении температуры в 19 градусов необходимо затратить до 100 Вт на 1 кв. метр пощади.

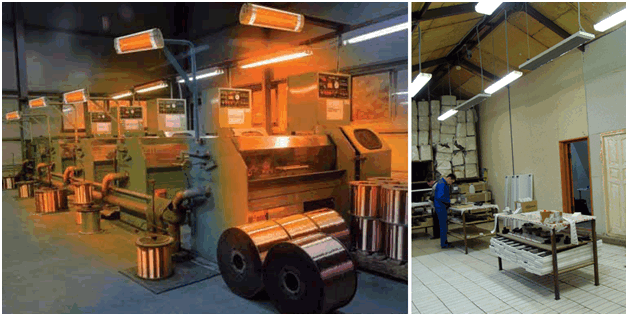

Установка настенных и потолочных ИК-обогревателей промышленного назначения выполняется в соответствии с нормами ГОСТ и рекомендациями производителя, включающими расположение, ориентацию и высоту установки.

Газовые промышленные инфракрасные обогреватели

Высокая мощность обогревателей промышленного использования обуславливает повышенное потребление энергоносителя, поэтому газовые отопители в основном рассчитаны на магистральный, природный газ, но есть и модели, потребляющие пропан (бутан).

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

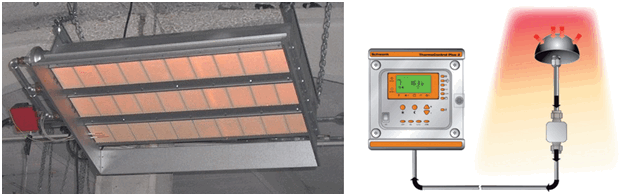

Газовый инфракрасный обогреватель в действии. Предусмотрена возможность подключения терморегулятора, управляемого дистанционно.

Промышленные инфракрасные газовые излучатели классифицируются по температуре плоскости теплоотдачи — на устройства «светлого» (800–1000°С) и «тёмного» (300–600°С) типов.

Газовые ИК-отопители светлого типа рассчитаны на обогрев помещений большой площади с высокими потолками – производственных цехов, складов, помещений сельскохозяйственного и зоотехнического назначения, оборудованных навесами открытых площадок и т.д.

Важно! ИК-обогреватели «светлого» типа относятся к газовому оборудованию группы А1 – продукты сгорания никуда не отводятся и остаются в обогреваемом помещении, которое обязательно должно быть оборудовано системой принудительной вытяжной вентиляции.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

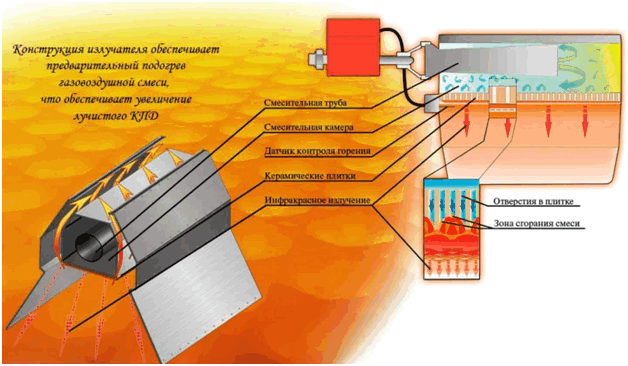

Схема устройства газового ИК-обогревателя «светлого» типа — указано отсутствие отвода продуктов сгорания газа.

Газовые ИК-отопители «тёмного» типа конструктивно представляют собой трубу диаметром от 75 до 120 мм, в один торец которой вмонтирована горелка, а в другой – вентилятор.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

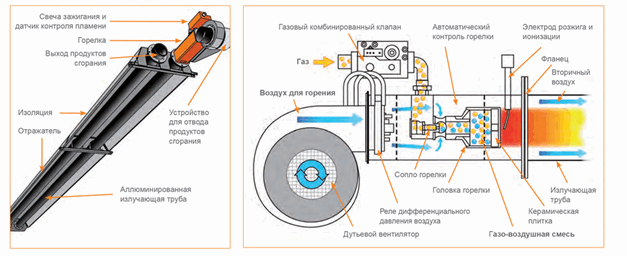

Схемы устройства и принцип действия промышленных газовых инфракрасных обогревателей «тёмного» типа.

Труба выполнена из специального теплоизлучающего сплава или покрыта термостойким покрытием с идентичными свойствами и размещена на стальном листе с зеркальной поверхностью.

На горелку подаётся газ (природный или сжиженный), который, сгорая, нагревает трубу изнутри и инициирует инфракрасное излучение ею.

Большая часть — 50-75% тепловой энергии передаётся поверхности трубы и в виде инфракрасного излучения направляется вниз — в сторону пола, среднего и нижнего поясов стен помещения, а также оборудования, чему способствует и расположенный за трубой зеркальный отражатель.

25-40% тепловой энергии от сгорания газа уходит на компенсацию теплопотерь помещением через кровлю, верхний пояс стен, и лишь 5-10% тепла уходит в атмосферу вместе с продуктами сгорания газа, отводимыми наружу.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

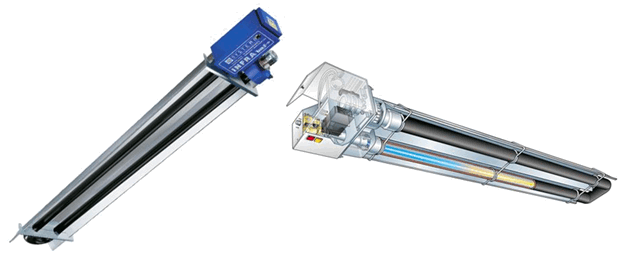

Реальное изображение одной из моделей газового ик-обогревателя «тёмного» типа и его разрез.

Промышленные газовые обогреватели «тёмного» типа подразделяются на следующие виды:

  • модульные – для локального обогрева ограниченных зон или рабочих мест;
  • ленточные (блочные) – предназначены для сборки отопительных систем сложной конфигурации, повторяющих геометрию помещения.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели
Слева модульный и справа ленточный тип «тёмных» газовых ИК-обогревателей

Газовые инфракрасные обогреватели привлекают дешевизной используемого энергоносителя, но следует помнить о том, что газ является топливом повышенной опасности использования, и эксплуатация такого оборудования требует большего внимания, чем использование отопителей на электричестве.

Жидкотопливные инфракрасные промышленные обогреватели

Энергоносителем, потребляемым этими агрегатами, является дизельное топливо или авиационный керосин.

Принцип действия устройства основан на нагреве излучателя горящим в форсунке топливом с последующим излучением им инфракрасного спектра волн. Поэтому, в отличие от жидкотопливной тепловой пушки, эти агрегаты не создают направленных потоков воздуха, поднимающих пыль.

Жидкотопливные ИК-обогреватели производятся стационарного (модульного) и переносного использования. Устройство стационарных дизельных ИК-обогревателей промышленного применения напоминает газовые инфракрасные агрегаты, но лишь на первый взгляд – разница в энергоносителе обуславливает другую конструкцию комплектующих.

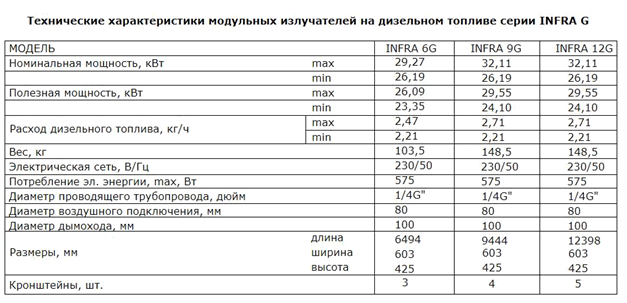

Сходство систем можно рассмотреть на примере хорошо зарекомендовавшего себя на российском рынке обогревателе INFRA.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

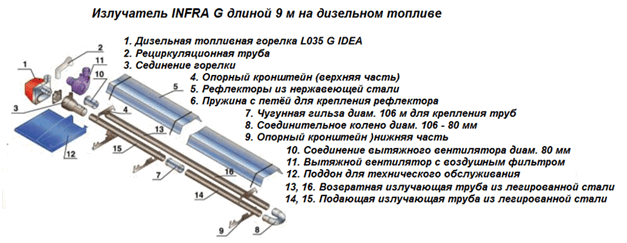

Схема устройства промышленного инфракрасного излучателя на дизельном топливе стационарного размещения

Модульные дизельные инфракрасные излучатели используются для обогрева средней и большой площади производственных помещений, закрытых объектов сельскохозяйственного назначения (птицефабрики, фермы, теплицы), складских площадей и спортивных сооружений. При выборе обогревателя необходимой мощности удобно использовать следующую таблицу линейки моделей этих агрегатов:Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели
Переносные дизельные инфракрасные обогреватели, не отличающиеся компактностью, не менее эффективны, чем модульные. Их конструкция, благодаря лафету с колёсами, при габаритах агрегата более метра в длину, позволяет силами одного работника перемещать оборудование в нужное место. Мощность теплоотдачи таких устройств может достигать 40 кВт и более при расходе топлива в 2-3 кг/час, что позволяет обогревать помещения площадью в 300-400 м кв. Но эффективность определяет и цену – стоимость топовых моделей может превышать сто тысяч рублей.Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

Важно! Использование в жидкотопливных ИК-обогревателях энергоносителей, не указанных в руководстве пользователя, запрещается.

Водяные термопанели

Данное излучающее инфракрасное устройство для промышленного применения представляет собой систему, собранную из отдельных секций, представляющих собой профилированный стальной или алюминиевый лист-отражатель, в котором смонтирована система трубок для движения теплоносителя – горячей воды. Соединение секций производится с помощью фитингов.

Промышленный инфракрасный обогреватель: виды, принцип работы, популярные модели

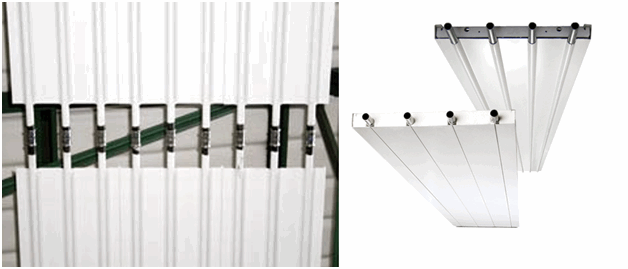

Виды обогревательных секций с подводом горячей воды и их соединение

Такие устройства при простоте конструкции отличаются надёжностью, долговечностью, высокой экономичностью и эффективностью применения. Немаловажное значение имеет фактор отсутствия в системе горючего энергоносителя, что делает устройство абсолютно экологичным и в высокой степени безопасным.

Инфракрасные обогреватели с подводом горячей воды монтируются на потолке или стенах и идеально подходят как для производственных, так и сельскохозяйственных, складских и других помещений. Основание, запланированное к размещению системы отопления, предварительно оборудуется теплоизоляцией – для уменьшения теплопотерь через несущую конструкцию. Незначительный вес секций в большинстве случаев не предъявляет дополнительных требований к несущим характеристикам основания, и соблюдение правил установки, рекомендованных производителем, обеспечивает надёжность монтажа устройства.

к меню ↑

ИК обогреватели на газе

Стоит сразу отметить, что данный тип топлива для ИК обогревателей имеет массу преимуществ, которые как раз и ценят многие потенциальные покупатели. Самым первым и главным из них является экономичность прибора в использовании.

Виды обогревателей на газе

Для начала обязательно выделим обогреватели на две группы. Делить будет именно ИК потолочные обогреватели, предназначенные для производственных площадок:

  • Светлые излучатели. Данные приборы созданы специально для того, чтобы обогревать заводы, где потолки высотой более 4 метров. На данный момент, это одни из самых востребованных приборов в промышленном производстве. По расчетам,приблизительно на каждые 20 – 25 метров, понадобится 1 установка, с мощностью в 1кВт. Если необходимо прогреть около 100 кубических метров, то используют навесные обогреватели, мощностью на 5 кВт. При их функционировании, газоотводным каналом будут устраняться продукты сгорания, которые крайне вредны для здоровья.
  • Темный тип излучателей. В этом виде систем, газ начинает поглощаться только при температуре не более 400 градусов. За счет этого металлическая трубка, во время работы не будет накаляться докрасна, из чего собственно и появилось такое название излучателей. Перед тем как заняться установкой таких обогревателей, стоит учесть, что они довольно не маленькие, в отличие от светлых излучателей. Но на заводы и другие промышленные объекты, приобретают оба вида излучателей. Выбор остается только за покупателем.

Преимущества излучателей газового вида

Для промышленного типа газового излучателя можно выделить ряд определенных преимуществ, которые явно по душе многим покупателям:

  • есть возможность для предприятия греть помещение локально;
  • довольно небольшие тепловые затраты;
  • прибор окупится буквально за 2 – 3 года;
  • не нужно тратиться на персонал, который будет обслуживать;
  • можно включать в любое удобное время года;
  • крайне быстрый прогрев большой холодной зоны.

Единственный нюанс, данный тип обогревателей не особо подходит для домашнего использования. Поэтому он и называется промышленный. Для того чтобы его использовать необходимы потолки, не ниже 3 – 4 метра. Если высота ниже 3 метров, то использование излучателя опасно.

к меню ↑

Темные и светлые ИК излучатели

Согласно определению «светлые» источники способны выделять свет. Излучаемые ими потоки воспринимаются зрением, хотя ярким освещением их все же сложно назвать и применять именно с этой целью вовсе не стоит.

«Темные» приборы поставляют невидимый для человека поток тепла, ощущаемый кожей пользователя, но визуально не определяемый. Граничным значением между «светлыми» и «темными» считается длина волны, равная 3 мкм. Граничной температурой нагреваемой поверхности является 700º.
Инфракрасный излучатель в теплице
Свойство инфракрасных излучателей поставлять тепловую энергию активно используется в тепличном хозяйстве, в курятниках и фермах для поддержки молодняка

Самым известным представителем «темного» греющего агрегата является кирпичная русская печка, многие столетия успешно обогревающая малоэтажные дома. В числе «светлых», как уже нам понятно, фигурирует электрическая лампочка накаливания, если света она поставляет не более 12%. Основная ее энергия направлена при этом на выработку тепла.

Особенности устройства светлых приборов

Конструктивно светлые источники схожи с типичной лампой накаливания. Однако есть отличия в телах накала. У светлых инфракрасных приборов температура не может превышать предела в 2270-2770 К. Это необходимо для увеличения теплового потока за счет сокращения выделения света.

Точно так же как у стандартных лампочек тело накала, выполненное из вольфрамовой нити, помещается в стеклянную колбу. Только колба оснащена отражателям, благодаря которому вся лучистая энергия фокусируется на нагреваемом предмете. При этом незначительная часть энергии затрачивается на нагрев цоколя лампочки.

Колба светлых инфракрасных источников разогревается до высоких температур, потому она тоже участвует в процессе передачи тепла в пространство. Тепловая энергия от нагретой колбы не фокусируется рефлектором и выходит в необрабатываемое пространство, она-то и является снижающей КПД прибора составляющей.
Обогревающая инфракрасная лампа
По конструкции и способу подключения инфракрасные лампы очень похожи на обычны лампочки накаливания. Однако рабочая температура тела накала у них значительно ниже, благодаря чему много кратно увеличен срок службы

Производительность светлого инфракрасного источника в среднем не превышает 65%. Ее увеличивают, помещая вольфрамовое тело нагрева в выполненную из кварцевого стекла трубку или аналогичную колбу. Такое решение позволяет увеличить длину волны до 3,3 мкм, а температуру снизить до 600º.

Этот вариант применяется в кварцевых ИК обогревателях, в которых вокруг кварцевого стержня навивается хромоникелевая проволока и все это вместе располагается в кварцевой трубке.
Простейший инфракрасный излучатель
Светлые инфракрасные излучатели отличаются невысокой производительностью. КПД их инфракрасного потока не превышает обычно 65 %

Суть работы заключается в двойном использовании накала проволоки. Выделяемая тепловая энергия частично идет на прямой обогрев, частично на повышение температуры кварцевого стержня. Разогретый докрасна стержень тоже выделяет потоки тепла.

К плюсам трубчатых приборов вполне аргументированно относят устойчивость всех компонентов, выполненных из кварца и керамики, к атмосферному негативу. Минусом считается хрупкость керамических деталей.

Специфика работы и конструкции темных обогревателей

Так называемые «темные» источники ИК потоков значительно практичнее «светлых» собратьев. Их излучающий элемент по строению отличается в лучшую сторону. Нагреваемый проводник сам не излучает тепловую энергию, поставляет ее окружающая металлическая оболочка.

В итоге рабочая температура прибора не превышает 400 – 600º. Для того чтобы тепловая энергия не тратилась впустую, темные излучатели оснащают рефлекторами, перенаправляющими потоки в нужное направление.

Длинноволновые излучатели темной группы не бояться ударов и подобных механических воздействий, т.к. хрупкий полимерный или керамический элемент в них защищен металлическим подобием кожуха и защитным теплоизоляционным слоем. КПД излучателей этой группы достигает 90%.

Но и они не лишены недостатков. Обогреватели темной группы зависят от конструктивных особенностей прибора. Если расстояние между основным излучающим элементом и поверхностью прибора велико, то она будет омываться и охлаждаться протекающим мимо воздухом. КПД в результате снижается.

Из-за конструктивных особенностей темные модели устанавливают для обогрева помещений с низкими потолками и площадок, требующих линейной поставки тепла. Светлые – ставят там, где требуется обработка комнат с высоким потолком и вертикально вытянутых площадок.

к меню ↑

Газовые горелки как источник ИК лучей

Приборы, в которых происходит беспламенная переработка газа, называются газовыми горелками или газовыми инфракрасными излучателями. Выделяемая с большой напряженностью тепловая энергия ими передается в пространство через излучающую поверхность агрегата.

Именно газовыми инфракрасными обогревателями типа горелок пользуются в промышленных масштабах при проведении строительных и монтажных работ. Преобладающий объем тепловой энергии передают излучающие керамические насадки горелок.

Галерея изображенийФото из Наибольшее распространение в обустройстве производственных и коммерческих помещений, стройплощадок, спорткомплексов получили газовые горелки с инжекционным принципом действияГазовые горелки являются аппаратами беспламенного горения. Газ при этом сжигается с высокой теплонапряженностью на поверхности основного рабочего элементаТак как сжигание газа производится без привычного для нас пламени, газовые горелки могут свободно использоваться на открытых пространствахГазовые обогреватели, подключаемые к баллонам со сжиженной газовой смесью, берут в туристические маршруты. Их используют как в обогреве, так и в приготовлении пищиГазовая горелка инжекционного типаАппарат беспламенного горенияРабота горелки на открытой площадкеГазовый обогреватель для туристов

В качестве насадок используются:

  • керамические пластины с перфорацией, которые бывают плоскими или рельефными;
  • керамические пластины с равномерно распределенными порами;
  • керамические элементы с сетчатым нихромовым экраном, сетчатые металлические и всевозможные каталитические насадки.

Все перечисленные виды отверстий в керамическом или металлическом элементе являются огневыми каналами.
Каталитические насадки для газовой горелки
Генерация тепла каталитической насадкой основана на процессе окисления, активизируемого при подаче газа на пластину

Топливом для работы этого вид инфракрасных излучателей служит магистральный газ, а также его сжиженный вариант или искусственно созданные газы. В России производят горелки, рассчитанные на переработку сжиженного и магистрального газа. Зарубежное оборудование рассчитано в основном на переработку сжиженного и искусственного вариантов.
Схема и принцип действия ГИГ
Инфракрасные газовые горели перерабатывают газ с коэффициентом сжигания воздушной массы, фактически равным единице. Работают они на магистральном, сжиженном и искусственном газе

Если правила эксплуатации не нарушаются, то продукты сгорания от работы газовой горелки выделяются в минимальном количестве с незначительным содержанием окислов азота и угарного газа.

Для подачи газа газовые инфракрасные горелки (ГИГ) оснащаются соплами, через которые газ нагнетается с высокой скоростью. Такая подача газа обеспечивает инжекцию требующегося для горения воздуха. Он «проталкивается» высокоскоростным потоком через инжектор в распределительную камеру.
Металлическая конструкция ИК излучателя
Над излучающей насадкой прибора располагают металлическую конструкцию. Она увеличивает КПД и служит опорой для посуды, если на горелки готовят

Газ не только инжектирует воздух, но и смешивается с ним в инжекторе, в результате чего получается пригодная для полного сгорания газовоздушная смесь. Эта смесь перемещается на поверхность керамической насадки через ее поры, перфорированные отверстия или щели, где и сгорает полностью в тонком слое толщиной не более 1,5 мм.

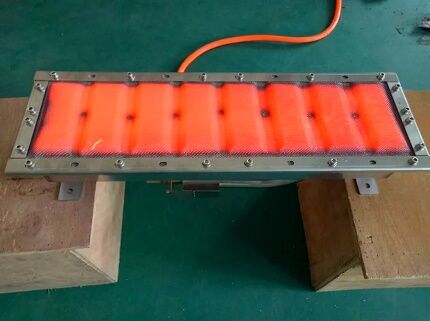

Горелки с плоскими керамическими насадками

Преобладающий объем тепловой энергии передается керамическим плиткам, нагреваемым до сверхвысоких температур за период меньше минуты. Внешняя поверхность керамического элемента превращается в дополнительный источник теплового потока.

На долю керамической насадки приходится от 40 до 60% излучения, передаваемого промышленным газовым ИК обогревателем. С целью увеличения эффективности прибора над насадкой устанавливают сетчатый экран. Для увеличения теплопередающей поверхности перфорированные плитки склеивают с применением огнеупорной замазки.

Важным показателем является диаметр огневых каналов. От него зависит, какой газ может перерабатывать прибор. От диаметра зависит общее количество отверстий в керамической плитке. Чем их больше, тем более хрупким получится теплоизлучающий элемент и будет чувствительной к механическим повреждениям ГИГ.

Нагреватели с ребристым типом насадки

Кроме плоских керамических насадок с перфорацией применяются рельефные элементы. Использование ребристой поверхности в этом случае стимулирует течение теплообмена между излучающей поверхностью и горящим газом. Ребристая керамическая плитка лучше нагревается, при этом тепловая нагрузка на излучающий элемент не увеличивается.

Плоские и ребристые керамические насадки разогреваются до 1473 К. А вот пористые керамические элементы только до 1237 К. Пористый вариант проще в изготовлении, следовательно, дешевле. К тому же в его производстве используются отходы керамической промышленности.
ИК излучатель с ребристой керамической насадкой
Использование керамических насадок с рельефным теплоизлучающим элементом позволяет ощутимо увеличить площадь, передающую тепло потребителю

Толщина пористых плиток достигает 30 мм, что ощутимо повышает устойчивость насадки к механическому воздействию. Во время действия горелки с такой насадкой газовоздушная смесь, вышедшая из распределительной камеры, сгорает на внешней поверхности керамической плитки в слое до 2 мм.

Область горения в пористой насадке перемещается с внешней поверхности на глубину до 3-5 мм. При этом температура нагрева достигает всего 1123 К.

Минусом пористых насадок для ГИГ является излишне высокое гидравлическое сопротивление, из-за которого невозможно в работе использовать магистральный газ низкого давления.

Оборудование с металлическими сетками

Однако все из перечисленных видов насадок выполнены из керамики, значит, несмотря на толщину и всевозможные ухищрения производителя, желающего повысить прочность, они все равно хрупки. Хрупкость особенно напрягает, если прибор требуется постоянно перемещать.

Поэтому для обогрева площадок при проведении строительных или монтажных работ был разработан более прочный тип горелки, оснащенной металлической двойной сеткой. В таком приборе газовоздушная смесь перерабатывается в промежутке между насадкой и сетками. Поверхность внешней сетки разогревается всего до 1023 К.
Прибор с увеличенной тепловой мощностью
Использование металлической сетки дало возможность существенно увеличить тепловую мощность ИК излучателя, а также защитить керамическую насадку от повреждений

В ГИГ с сетчатыми насадками эти элементы выполняют из жаростойких сплавов с хромом и никелем. Насадки делают так, чтобы размер ячеек верхней сетки позволял пламени свободно проходить, а нижней – был минимальным, критическим для проскока огня. Здесь излучателями ИК тепла могут быть обе сетки или одна.

Если инфракрасная горелка перерабатывает магистральный газ или пропан-бутановую сжиженную смесь из газового баллона, в распространении тепловой энергии задействована только верхняя сетка. Если перерабатывается газ с низкой нагрузкой, тепло излучают обе сетки. Таким способом увеличивается теплопередача.

Однако максимальная величина КПД ГИГ с сетками не превышает 60%, потому что гидравлическое сопротивления насадок в два раза больше, чем у перфорированных керамических плиток всех разновидностей. Правда оно меньше, чем у пористых насадок.

Приборы с увеличенной тепловой мощностью

Довольно низкая эффективность инфракрасных газовых излучателей с керамическими пластинами и сетками заставило искать пути повышения тепловой мощности. Результата удалось достичь внедрением нового вида насадки, которая представляет собой керамическую панель с рядом щелей.

В срезе щели имеют внезапное расширение, их входные отверстия меньше выходных. Такое решение повышает эффективность работы горелки за счет рециркуляции продуктов горения, т.е. их возвращения к основанию пламени в пределах огневого канала. К тому же пламя в таких моделях более устойчиво и гораздо реже затухает на открытом ветру.
Схема пластины с внезапным расширением
Для увеличения тепловой мощности используются различные приемы, одним из которых является смещение щелевых отверстий относительно друг друга. Это решение также способствует защите от воздействия ветров

Живое сечение щелевых панелей составляет в среднем 55 – 60% от их реального суммарного сечения. Оснащенные ими горелки работают на газе среднего давления. Внешняя плоскость насадки разогревается до 1723 К.

к меню ↑

Как выбрать промышленный обогреватель?

При покупке производственного нагревательного прибора предпочтение, безусловно, нужно отдавать именно инфракрасным моделям. Они могут быть:

  • настенными;
  • напольными;
  • потолочными.

Два первых варианта достаточно эффективны, вот только зона теплового комфорта у них незначительная. Так, прибор, установленный на стене, будет греть стену и предметы напротив. Напольные модели обогревают лишь до определенной высоты. А в случае с приборами, расположенными на потолке, данная проблема решается сама собой – зона комфорта расширяется, так как отапливается достаточно большая площадь.

Предметы и пол нагреваются, отдавая полученную тепловую энергию воздушным массам. При этом энергоресурсы расходуются предельно экономно.

Какой же вариант выбрать? С конструктивной точки зрения все ИК приборы практически одинаковые. Отличаться они могут лишь по длине волны и материалах, использованных при изготовлении. И если с длиной все более-менее ясно, то с материалами дела обстоят иначе:

  • модели из кварца привлекательны незначительной стоимостью;
  • из карбона – экономичностью;
  • из металла – длительным эксплуатационным сроком;
  • из керамики – отличными эксплуатационными свойствами;
  • из инколоя – устойчивостью к ржавчине;
  • пленочные – особым теплом, комфортным и мягким.

Есть даже специальные программы, которые позволяют определить мощность нагревательного прибора после того, как будут введены данные о промышленном помещении.

Кроме того, при покупке обязательно учитывайте следующие данные:

  • количество окон;
  • вид освещения;
  • количество работников, находящихся на объекте;
  • наличие электроприборов
к меню ↑

Обзор производителей ИК обогревателей

Газовые приборы для формирования благоприятного микроклимата на стройплощадке, в мастерской, производственном цехе и подобных объектах выпускают как отечественные компании, так и зарубежные фирмы.

По мнению потребителей, рейтинг продукции российского производства возглавляют газовые горелки марки Солярогаз. В представленном этой компанией ассортименте модели, рассчитанные на обогрев различных по объему площадей. Агрегаты можно использовать в теплицах, гаражах и на открытых площадках.
Рекламный проспект продукции фирмы Солярогаз
Одним из самых востребованных на отечественном рынке и проверенным на практике видом газового инфракрасного оборудованием является линейка газовых горелок и плиток от компании Солярогаз

Единственный минус, который стоит учесть покупателям и реальным владельцам моделей газовых горелок и плиток от столичного производителя – отсутствие датчиков систем безопасности. Ввиду чего использовать в быту их можно, но с соблюдением мер предосторожности.

Не уступают по популярности изделия от компании Следопыт. Однако в предложенной покупателю торговой линейке преобладает продукция для бытового использования и туристические варианты.

Вполне обоснованной популярностью пользуются плитки, применяемые как в обогреве, так и в приготовлении несложных блюд, и мини горелки от баллончика.

Отличные характеристики от потребителей получили газовые обогреватели с логотипом Aeroheat. Это оборудование привлекает надежностью, обоснованной использованием высококачественных комплектующих, и доступной стоимостью. Хорошо себя зарекомендовали плитки и горелки, работающие на газу, от Диксон и Сибирячка.

Перечень достойных газовых обогревателей от зарубежных поставщиков возглавляют газовые горелки и плитки от южнокорейской фирмы Kovea. Продукция марки активно используется в небольших мастерских, на площадках проведения малярных и строительных работ, в турпоходах и на рыбалке.
Газовая плитка от Hyundai
Газовые плитки и горелки от Hyundai по качеству и техническим характеристикам не уступают прибором от европейских производителей. По отдельным показателям даже превосходят

Для обустройства цехов чаще используют газовые обогреватели от итальянской компании Sistema. Активно востребованы модели от южнокорейцев Hyundai, итальянские газовые печки Bartolini, которые можно использовать и в быту, и в офисе. Надежностью и стабильной работой отличаются шведские печки Timberk, китайское оборудование Ballu.

к меню ↑

Газовый темный ИК обогреватель Кондор (Condor) TRP24

  1. Мощность – 21,3-23,6 кВт.
  2. Струя тепла – 4,5-8 м.
  3. Потребляемая электроэнергия – 220 В.
  4. Площадь помещений – 213-236 кв.м.
  5. Патрубок ввода газа – 3/4 дюйма.
  6. Монтаж – горизонтально.
  7. Масса – 110 кг.
  8. Теплоотдача – 90%.
  9. Гарантия – 2 года.
  10. Цена – 78 350 руб.
  11. Производитель – Франция.
к меню ↑

Газовый ИК обогреватель Паколе Зенит (Pakole Zenit) U12

Газовый ИК обогреватель Паколе Зенит (Pakole Zenit) U12

  1. Мощность – 50-58 кВт.
  2. Струя тепла – 5,4-5,8 м.
  3. Потребляемая электроэнергия – 220 В.
  4. Площадь помещений – 500-580 кв.м.
  5. Расход природного газа – 5,29-6,14 куб.м./час.
  6. Расход пропана – 1,72-1,99 кг/час.
  7. Монтаж – горизонтально, можно с наклоном.
  8. Масса – 128 кг.
  9. КПД – 90-92%.
  10. Гарантия – 2 года.
  11. Цена – 125 701 руб.
  12. Производитель – Венгрия.
к меню ↑

Газовый ИК обогреватель Паколе Зенит (Pakole Zenit) L18 / M с модуляционной горелкой

  1. Мощность – 34-58 кВт.
  2. Струя тепла – 4,2-5,4 м.
  3. Потребляемая электроэнергия – 220 В.
  4. Площадь помещений – 340-580 кв.м.
  5. Расход газа магистрального – 3,6-6,14 куб.м./час.
  6. Расход баллонного топлива – 1,17-1,99 кг/час.
  7. Монтаж – горизонтально под наклоном до 30 градусов..
  8. Масса – 88 кг.
  9. Теплоотдача – 90%.
  10. Гарантия – 2 года.
  11. Цена – 118 806 руб.
  12. Производитель – Венгрия.
к меню ↑

Коротковолновый электрический ИК обогреватель Гелиос Титан EHT1-15 1500 W IP25 (белый)

  1. Мощность – 1,5 кВт.
  2. Площадь отопления – 25 кв.м. максимум.
  3. Габариты – 455х130х90 мм.
  4. Защита – не боится дождя и влаги.
  5. Монтаж – возможен как внутри помещения, так и на улице.
  6. Рекомендуемая высота установки – 3,5-4 м.
  7. Провод для запитывания от розетки – 1,5 м.
  8. Комплект – решетка и крепежи.
  9. Стоимость – 15 225 руб.
  10. Производство – Италия.

к меню ↑

Потолочный электрообогреватель ИК «Билюкс» Б1350, АОХ 1300

Потолочный электрообогреватель ИК «Билюкс» Б1350, АОХ 1300

  1. Мощность – 1,3 кВт.
  2. Электропитание – 220 В (50 Гц).
  3. Площадь отопления – 26 кв.м.
  4. Размеры – 1500х160х40 мм.
  5. Масса – 3,4 кг.
  6. Стоимость – 3300-3500 руб.
  7. Производство – Россия, Москва.
к меню ↑

Высокотемпературный ИК обогреватель Фрико (Frico) IR6000

Высокотемпературный ИК обогреватель Фрико (Frico) IR6000

  1. Мощность – 6 кВт.
  2. Питание от электросети – 380 В.
  3. Площадь покрытия обогревом – 120 кв.м.
  4. Нагрев ТЭНа – до 700 градусов.
  5. Размеры – 1800х358х83 мм.
  6. Масса – 14,1 кг.
  7. Стоимость – 42 100 руб.
  8. Производство – Швеция.

Электрооборудование более затратное по деньгам, чем газовое, если использовать магистральное газовое топливо. Темные экземпляры по весу тяжелее, их следует крепить на специальных кронштейнах или подвесных креплениях, тогда как светлые ИК установки намного легковеснее. Без предварительных расчетов устроить такую систему так, чтобы она оптимально работала, будет крайне сложно. Понадобится учесть параметры помещения, особые условия производства, использования обогревателей, а также их характеристики. При маленькой площади отопления, на которую рассчитан прибор, следует просто устанавливать несколько таких же.

к меню ↑

Видео – ИК нагреватель для автосервисов

[spoiler title="Источники"]

  • https://teplofan.ru/obogrevateli/infrakrasnye-obogrevateli/promyshlennye-gazovye-elektricheskie
  • https://oboiman.ru/teplo/promyslennye-infrakrasnye-obogrevateli-dla-bolsih-pomesenij.html
  • https://ZnatokTepla.ru/obogrevateli/infrakrasnye-i-gazovye-promyshlennye-obogrevateli.html
  • https://1-teplodom.ru/promyslennye-infrakrasnye-obogrevateli-dla-bolsih-pomesenij/
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/gazovye-infrakrasnye-izluchateli-dlya-promyshlennyh-pomescheniy.html
  • https://bvzd.ru/vopros/infrakrasnye-obogrevateli-promyshlennye
  • https://v-teplo.ru/promyshlennye-obogrevateli.html

[/spoiler]


Вверх
Вверх
