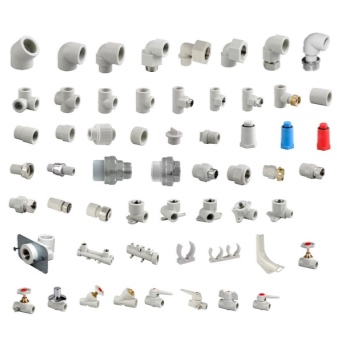

    11. Виды применяемых фитингов
    12. Использование армирования
    13. Способ соединения
    14. Отопительная система в частном доме: примерный план действий
    15. Сколько стоят трубы бытового назначения?
  2. Ключевые критерии выбора
    1. Производитель
    2. Комплектация
    3. Домашний трубопровод
  3. Сварка отопительных труб
    1. Особенности выбора температуры пайки
    2. Пошаговая инструкция по сварке труб
  4. Советы
    1. Обрезка
    2. Обработка и формирование фаски
    3. Нагрев и соединение
    4. Крепление трубопровода
  5. Рекомендации по выбору труб из полипропилена или как выбрать правильный размер

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Основные характеристики и сфера применения полипропиленовых труб

Конструкции из полипропиленовых стояков часто выполняют роль распределительного механизма при подаче жидкостей и газов.

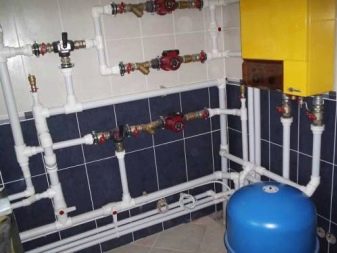

Из полипропиленовых труб и фитингов монтируются системы для подачи холодной и горячей воды внутри квартир или частных коттеджей.

Стояки из полипропилена – основа водных магистралей для технических нужд в административных зданиях, жилых помещениях, на промышленных объектах. В большинстве случаев тёплые полы также обустраиваются из данных деталей.

  1. Они незаменимы при разводке центральных отопительных систем, в которых используются элементы с разными внутренними и внешними диаметрами.

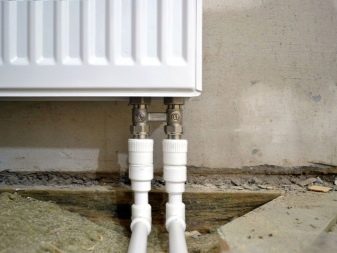

  2. С их помощью можно напрямую осуществить врезку из котла к радиаторам отопления в частном доме.
  3. Армированные полипропиленовые трубы способны качественно функционировать при температурах до +95℃ и давлениях до 25 атмосфер.

Учитывая такие технические показатели, изделия уверенно можно применять не только для систем отопления с естественной, но и с принудительной циркуляцией.

Сегодня агропромышленный комплекс, химическая, фармацевтическая, пищевая промышленность не может обойтись без систем из полипропилена разных калибров, начиная от 15-16 мм, и оканчивая деталями больших сечений: 300,400,500 мм.

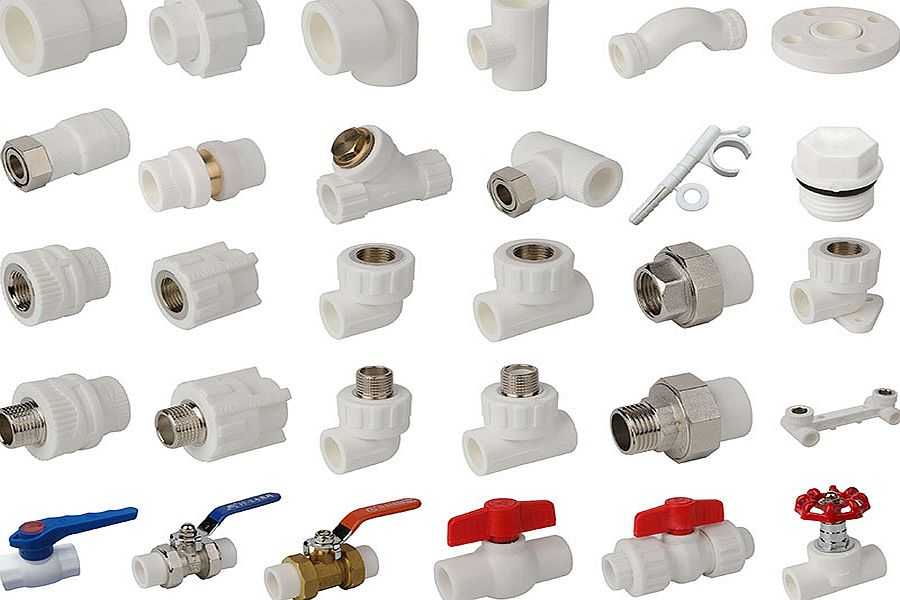

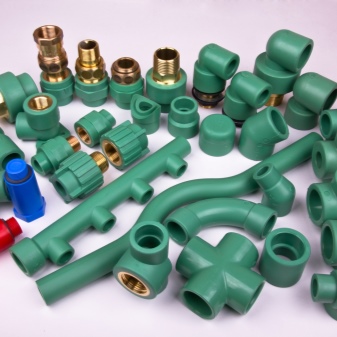

Существуют переходники различных типов, с помощью которых легко можно сопрягать полипропиленовые стояки больших или маленьких сечений с аналогичными металлопластиковыми, стальными, пластиковыми элементами магистралей.

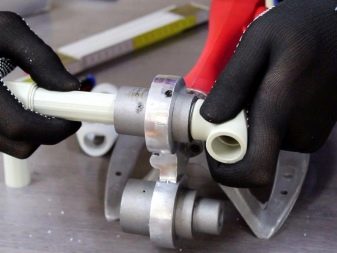

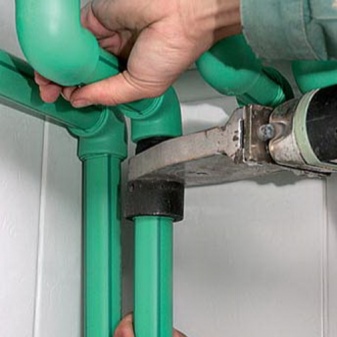

монтаж и пайка PP

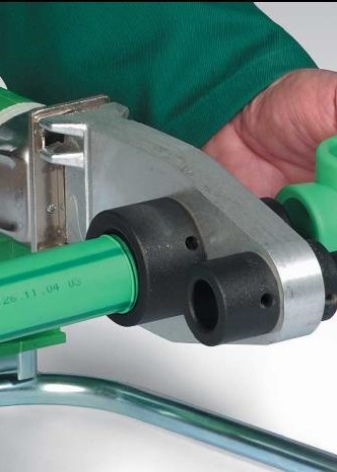

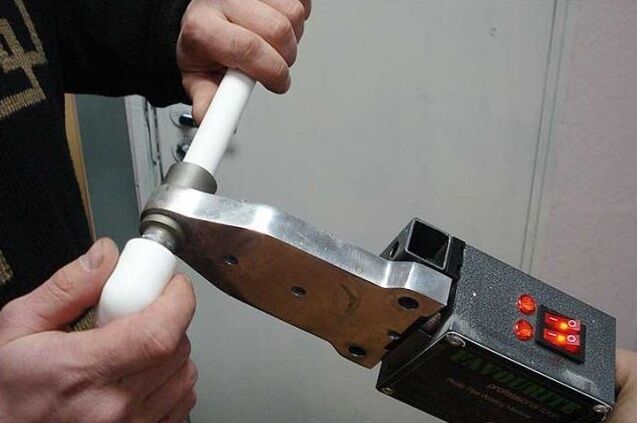

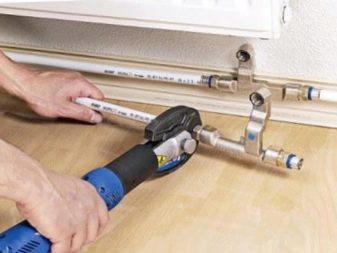

Монтажные работы с использованием паяльника

Особенности полипропилена позволяют применять детали из данного материала в трубопроводах для подачи сжатого воздуха и химически активных веществ.

Кроме этого, стояки используются для:

  • монтажа систем кондиционирования;
  • обустройства дренажных сетей (гофрированные элементы);
  • сборки поливных конструкций.

Постепенно и незаметно металлические каркасы теплиц стали заменять полипропиленовыми трубами.

Важно!

Преимущество изделий: при создании дуг для теплицы, иных конструкций не нужно использовать специальный станок, поскольку полипропилен можно легко согнуть своими руками.

На выбор калибра полипропиленовых деталей влияют габариты будущего сооружения.

Для этих целей в частном секторе чаще всего пользуются полипропиленовыми трубами с внутренним (или наружным) диаметром от 15-20 до 25, 32 и 40 мм.

В промышленных масштабах используют стояки с внутренним сечением от 40 до 110 мм.

Важно!

Нужно выбирать толстостенные стояки, поскольку тепличная конструкция должна быть устойчивой и надёжной.

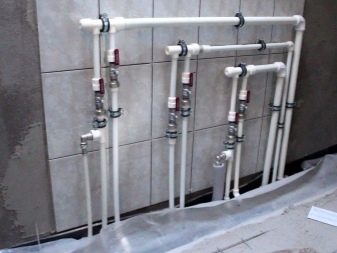

Сегодня часто проводят замену металлических труб на полипропиленовые. В последние годы можно встретить полотенцесушители в ванной из полипропиленовых деталей. Такое явление пользуется большой популярностью.

Поэтому многие осуществляют сборку и подключение полотенцесушителя из пластика своими руками. Для этих целей используют детали калибром от 12 до 25 мм (соответствуют, примерно, по площади сечения квадратным изделиям 20х20 мм). При создании конструкции следует запомнить 3 важных совета (для начинающих мастеров):

  1. Подготовить весь необходимый инструмент и материалы:
  • полипропиленовые изделия соответствующих калибров вместе с крепежом;
  • соединительные муфты;
  • шаровые краны;

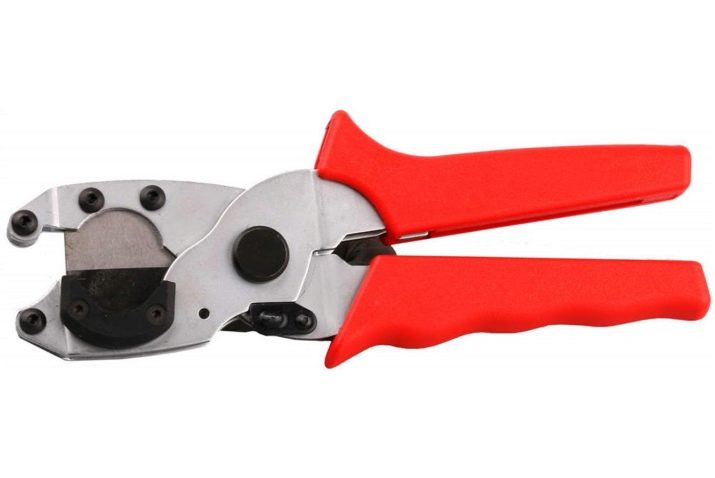

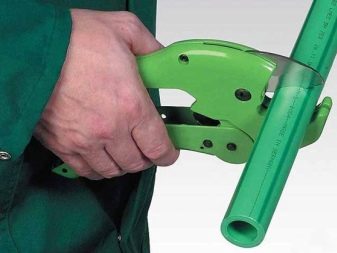

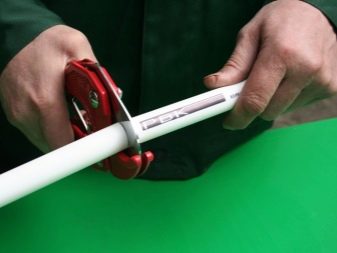

  • нож для резки деталей;
  • ТЭН нужной мощности (при выборе электрического или комбинированного варианта конструкции) с наружной резьбой полдюйма (шаг резьбы 1,814 миллиметра).
  1. Не начинать работы, если вы никогда не держали в руках инструмент для сварки полипропиленовых деталей сечением 15, 20 или больше миллиметров. Дело в том, что для качественной стыковки необходимо сначала ознакомиться с инструкцией, пройти небольшую практику, а потом уже полноценно работать, выдерживая при этом соответствующую температуру.
  1. Перед началом работы необходимо выполнить схематический рисунок с указанием конфигурации системы, линейных размеров элементов конструкции.

Важно!

Принадлежность полипропилена к классу высокомолекулярных соединений «Полиолефины» обеспечивает экологическую чистоту создаваемых изделий разных сечений.

PPR - диаметр полипропиленовых труб
1) Простая ППР; 2) ППР армированная алюминием

к меню ↑

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластмасс, он более стоек к истиранию, лучше переносит нагревание, размягчаться начинает только при 140°C, химически стоек, почти не трескается в результате коррозии. Материал пластичный. При нагрузках, не превышающих предельные, он растягивается, а потом возвращается в прежнюю форму без каких-либо изменений в свойствах и характеристиках. Так что действительно неплохой и безопасный вариант. Из полипропиленовых труб делают трубопроводы на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — они свариваются. А вообще, из полипропилена делают не только водопроводы и отопление. Этот материал могут использовать как каркас для теплиц, дачной мебели и кучи других полезных вещей.

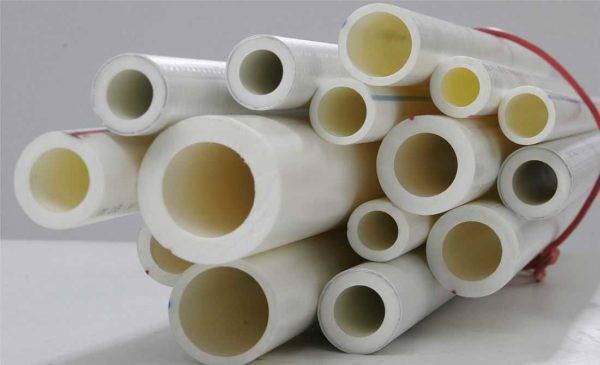

Так выглядят трубы из ПП
Как видите, диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Еще один недостаток полипропиленовых труб — они становятся хрупкими при низких температурах. Некоторые виды начинают крошиться при -5°C, другие при -15°С. Так что наружные трубопроводы из полипропилена требуют защиты от ультрафиолета и утепления. Поэтому, наверное, их предпочитают закапывать.

к меню ↑

Виды и назначение

Трубы из полипропилена могут быть однослойными и трехслойными. Однослойные применят для водопровода, канализации, вентиляции и других трубопроводов с температурой транспортируемой среды не выше +45°C.

Трехслойные ППР трубы — это армированные. Армирование призвано уменьшить величину теплового расширения и только. Армируют ППР трубы стекловолокном и фольгой. Те, которые со стекловолокном, пригодны для ГВС при условии, что температура воды будет не выше 80°C. Для отопления и систем, где вода может нагреваться выше 80°C, используют полипропилен армированный фольгой. Фольгирование может быть не сплошное. Для таких труб допустимая температура транспортируемой среды +95°C.

В основном цвет белый или серый. Но есть и цветные. На характеристиках это никак не отражается
Цвет — это только краситель. На свойства он никак не влияет

Можно ли полипропиленовые трубы использовать в системах теплого пола? В принципе, да. Температура теплоносителя не поднимается выше +45°C, что вполне приемлемо даже для однослойных. Но из-за большого теплового расширения, PPR трубы для теплого пола — не самый лучший вариант, даже армированные фольгой. Есть более стабильные варианты и не дороже.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

Цвет труб
При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне)

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

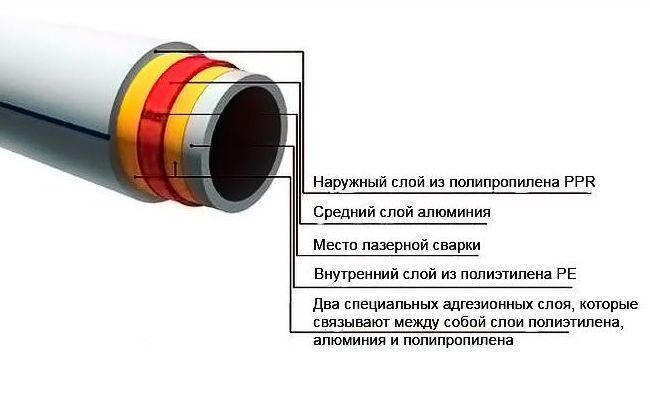

Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

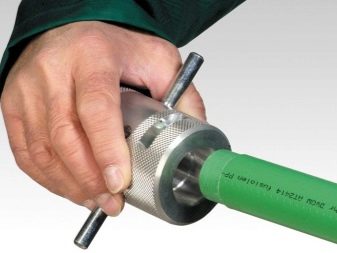

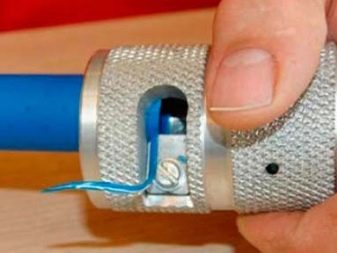

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой.

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.

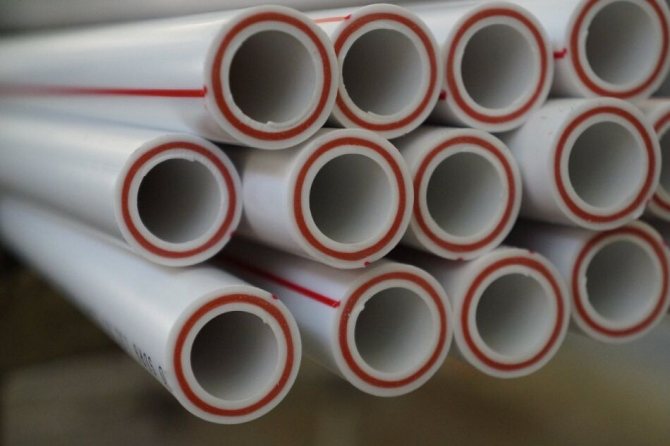

Армированные стекловолокном трубы
Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

к меню ↑

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

Как маркируют ПП-Р трубы
Маркировка полипропиленовых труб: разбираем пример

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

  • Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
    • Если это алюминий стоит AL.
    • Стекловолокно — GF.
    • Композитный материал со стекловолокном — PPR-GF.
  • Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
    • PP-R100. Это трубы для трубопроводов с температурой до 100°C.
    • PP-B80. Трубы для канализации с температурой транспортируемой среды +70°C.
    • PP-R80. Для холодного и горячего водоснабжения, температура до 100°C.
  • Размеры полипропиленовых труб в миллиметрах или дюймах (если это импортные). Указан сначала наружный диаметр, затем толщина стенки. Про перевод дюймов в миллиметры читайте тут.
  • Класс давления: PN10, PN20, PN25.
  • Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.
    Соотношение SDR и рабочего давления трубопровода
    Расшифровка SDR для полипропиленовых труб
  • Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
  • Стандарт, согласно которому изготовлена продукция.

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

Обозначение класса эксплуатации ПП трубТемпература транспортируемой среды (рабочая/максимальная) в °CОбласть использвоания
ХВ до 20 Только для холодного водоснабжения.
1 60/80 Для ГВС с рабочей температурой 60°C.
2 70/80 Для ГВС с рабочей температурой 70°C.
3 40/60 Для подогрева пола с температурой теплоносителя до 40°C.
4 60/70 Системы отопления и подогрева пола с рабочей температурой не выше 60°C.
5 80/90 Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Дополнительно рекомендуем прочитать статью «Как выбрать лучшие трубы из полипропилена».

С маркировкой PPR (ППР, PPRC)

Это изделия, изготовленные из статистического или рандом-сополимера пенопропилена, у которого кристаллическая структура молекул. Трубы с такой маркировкой могут применяться для монтажа как холодной подачи воды, так и для системы отопления за счет устойчивости к температурам в пределах от -170 до +1400С. И также они являются самыми устойчивыми к ударным нагрузкам, поэтому используются при монтаже канализационных систем и ливневок. Их внешний диаметр колеблется в пределах от 16 до 110 мм.
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

С маркировкой PPH

Такие изделия из полипропилена содержат в своем составе специальные модифицирующие добавки: нуклеаторные, антистатичные и антипиренные. Они помогают полимеру обрести повышенную прочность, за счет чего такие трубы используются при монтаже наружных систем подачи холодной воды, водоотведения и вентиляции. Модификаторы в составе имеют слишком низкую температуру плавления, за счет чего такой материал не подходит для обустройства систем отопления. Трубы с маркировкой PPH имеют, как правило, максимальный размер и применяются в промышленном строительстве.
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

С маркировкой PPB

Такие полимеры состоят из блоков (микромолекул) гомополимера. Такие блоки чередуются между собой, отличаясь по составу и строению молекулы, за счет чего повышается ударопрочность всего изделия. PPB-трубы применяют при монтаже «теплого пола» и систем подачи воды.
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

С маркировкой PPs

Полимер под названием полифенилсульфид является материалом более высокого класса, чем все остальные. Применяют его практически для любых систем, включая отопительные, вентиляционные и транспортные, за счет повышенной износостойкости, ударопрочности и способности переносить высокие и низкие температуры. Стоимость труб из полифенилсульфида значительно выше, чем остального полипропилена, а диаметр готовых изделий колеблется в пределах от 20 до 1200 мм.
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка
В зависимости от устойчивости полипропиленовых труб к давлению жидкости, проходящей по ним, также различают несколько видов.

  • N10 (PN10) – трубы с наружным диаметром от 20 до 110 мм и внутренним диаметром от 16 до 90 мм, используемые для монтажа отопления или «теплого пола» с нагревом не более +45С. Такие изделия выдерживают давление на стенку 1,0 МПа при толщине материала от 1,9 до 10 мм.
  • PN16 – трубы для подвода воды с температурой не более +60С и рабочим давлением до 1,6 МПа. Такой тип изделий встречается довольно редко ввиду своей специфичности.
  • N20 (PN20) – трубы с наружным диаметром от 16 до 110 мм и внутренним диаметром от 10,6 до 73,2 мм. При толщине материала от 1,6 до 10 мм смонтированные из него системы отопления и водоснабжения способны выдерживать давление до 2 МПа и температуру до +80 С.
  • N25 (PN25) – полипропилен, выдерживающий давление на стенку трубы до 2,5 МПа. Такие изделия имеют дополнительное армирование фольгой из алюминия, что позволяет использовать их при монтаже систем подачи горячей воды и отопления с температурами до +95С. Внутренний диаметр в 13,2 – 50 мм и наружный диаметр 21,5 – 78 мм не является помехой высокой ударопрочности за счет многослойности трубы.
к меню ↑

Классификация по давлению

Так как для транспортировки среды в трубопроводе создается определенное давление, полипропиленовые трубы имеют и такую классификацию. Есть четыре категории:

  • PN10. Рабочее давление 10 Бар (1 МПа), максимальная температура +45°C. Для систем ХВС и невысокого давления.
  • PN16. Выдерживает давление до 15 Бар (1,5 МПа), температуру до +60°C. Тоже для холодной воды, но можно и в многоэтажках ставить.
  • PN20. Давление 20 Бар (2 МПа) и нагрев до +75°C. Обычно это армированные трубы, но с небольшой толщиной стенки. Применяются для ГВС.
  • PN25. Самые прочные трубы. Рабочее давление 25 Бар или 2,5 МПа, длительный нагрев до +95°C. Это исключительно армированные, причем с толстой стенкой. Применяются для ГВС с нестабильным давлением (в многоэтажках) и для разводки отопления.

Для нейтрализации болшого теплового расширения применяют армирование
Наличие армирования видно на срезе. Чтобы стекловолокно было заметно, его подкрашивают. Цвет — любой

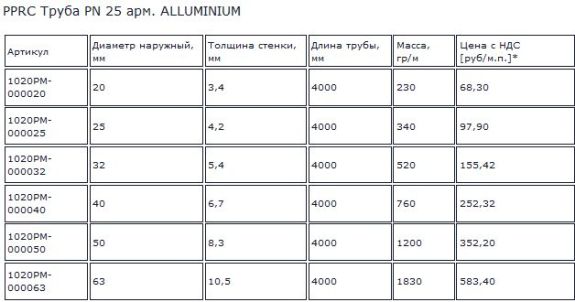

Если говорить о том, какие трубы ППР выдерживают какое давление, то однослойные (без армирования) могут применяться вплоть до PN20. Разница в толщине стенки и это видно по таблице. Внешние диаметры полипропиленовых труб ни о чем не говорят (первая колонка). Один и тот же внешний размер может быть рассчитан на разное давление. Зависит это от толщины стенки и наличия/отсутствия армирования. Так что маркировка труб обязательна. Там указывается класс по давлению.

Наружные диаметры полипропиленовых труб, ммPN 10PN 20PN 25
Внутренний диаметр, мм Толщина стенки, мм Внутренний диаметр, мм Толщина стенки, мм Внутренний диаметр, мм Толщина стенки, мм
16 - - 10,6 2,7 - -
20 16,2 1,9 13,2 3,4 13,2 3,4
25 20,4 2,3 16,6 4,2 16,6 4,2
32 26,0 3,0 21,2 5,4 21,2 3,0
40 32,6 3,7 26,6 6,7 26,6 3,7
50 40,8 4,6 33,2 8,4 33,2 4,6
63 51,4 5,8 42,0 10,5 42,0 5,8
75 61,2 6,9 50,0 12,5 50,0 6,9
90 73,6 8,2 60,0 15,0 - -
110 90,0 10,0 73,2 18,4 - -

Обратите внимание, что толщина стенки в третьем столбце — PN25 — меньше, чем в предыдущих, хотя трубы рассчитаны на более высокое давление. Это не ошибка. Просто тут трубы только армированные. А в предыдущих двух категориях указана толщина стенок и диаметры полипропиленовых труб без армирующего слоя.

к меню ↑

Диаметры полипропиленовых труб: сортамент по ГОСТ Р 52134-2003

Этот ГОСТ описывает сортамент для труб из любого вида пластика, одним из которых является полипропилен и его сополимеры (модификации). В таблице указаны размеры полипропиленовых труб (диаметр и толщина стенок) в зависимости от того, на какое рабочее давление рассчитана труба.

Стандартные диаметры полипропиленовых труб и толщина стенок в зависимости от максимального давления в трубопроводе

Номинальный наружный диаметр, ммдо 25 Атмдо 25 Атмдо 20 Атмдо 12 Атмдо 7 Атмдо 5 Атмдо 4 Атмдо 4 Атм
10 2,0
12 2,4 2,0 1,8 1,8
16 3,3 2,7 2,2 1,8
20 4,1 3,4 2,8 1,9
25 5,1 4,2 3,5 2,3
32 6,5 5,4 4,4 2,9 1,8
40 8,1 6,7 5,5 3,7 2,3 1,8
50 10,1 8,3 6,9 4,6 2,9 2,0 1,8
63 12,7 10,5 8,6 5,8 3,6 2,5 2,0 1,8
75 15,1 12,5 10,3 6,8 4,3 2,9 2,3 1,9
90 18,1 15,0 12,3 8,2 5,1 3,5 2,8 2,2
110 22,1 18,3 15,1 10,0 6,3 4,2 3,4 2,7
125 25,1 20,8 17,1 11,4 7,1 4,8 3,9 3,1
140 28,1 23,3 19,2 12,7 8,0 5,4 4,3 3,5
160 32,1 26,6 21,9 14,6 9,1 6,2 4,9 4,0
180 36,1 29,9 24,6 16,4 10,2 6,9 5,5 4,4
200 33,2 27,4 18,2 11,4 7,7 6,2 4,9
225 3,4 30,8 20,5 12,8 8,6 6,9 5,5
250 34,2 22,7 14,2 9,6 7,7 6,2
280 38,3 25,4 15,9 10,7 8,6 6,9
315 28,6 17,9 12,1 9,7 7,7
355 32,2 20,1 13,6 10,9 8,7
400 36,3 22,7 15,3 12,3 9,8
450 40,9 25,5 17,2 13,8 11,0
500 28,4 19,1 15,3 12,3
560 31,7 21,4 17,2 13,7
630 35,7 24,1 19,3 15,4
710 40,2 27,2 21,8 17,4
800 45,3 30,6 24,5 19,6
900 51,0 34,4 27,6 22,0
1000 38,2 30,6 24,5
1200 45,9 36,7 29,4
1400 53,5 42,9 34,3
1600 61,2 49,0 39,2

Какой длины бывают трубы из ПП? Если они продаются отрезками, то максимальная длина отрезка 24 метра. Могут быть и меньше, шаг кратности — 25 см. Более тонкие — диаметром до 180 мм могут быть в бухтах. Длина бухты — по согласованию. Есть только ограничение по внутреннему диаметру бухты: он должен быть не менее 20-кратного сечения трубы.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Диаметры полипропиленовых труб и толщина стенки — основные размеры

Как видим, сортамент более чем обширный. Какие же диаметры полипропиленовых труб обычно используют при ремонте дома? Это, конечно, «средняя температура по больнице», но в целом ситуация такая:

  • Для водопровода самые ходовые диаметры — 16-25 мм. Для стояков берут уже более толстые — от 30 мм до 110 мм. Стояки-то бывают разные.
  • Для систем отопления диаметр разводки — 32-40 мм, отводков на радиаторы — на шаг (на один размер) меньше. Но зависит от типа системы. Для самотечных может потребоваться и 90, и 110 мм. Тут уж точно надо считать.
  • Системы вентиляции требуют больших размеров. Обычно больше 110 мм.
  • Трубы ППР для канализации отличаются обычно цветом, да и наличием раструба и уплотнительных колец. Их не перепутаешь. Самые маленькие — 40 мм, но их применяют редко — для подключения слива от раковин. Отводки от стояков делают 110 мм или больше.

Все приведенные диаметры полипропиленовых труб ориентировочные. Чтобы вы знали хотя бы в какую сторону смотреть. Для каждой системы есть методы расчета или подбора. «На глаз» выбирать лучше не надо.

Полипропиленовые трубы — таблица размеров

Одной из главных характеристик, которая должна учитываться при выборе стояков конкретных размеров, является напор транспортируемой среды. Если он невысокий, то монтируют магистраль с маленьким сечением . В меру увеличения количества перемещающейся воды, необходимо увеличивать диаметр труб. Поэтому, при покупке товара нужно обратить внимание на маркировку (PN 10 или иные аналогичные обозначения), чтобы представить, насколько устойчивыми будут изделия к возможным давлениям в конструкции. От этого зависит длительность функционирования системы.

Поскольку сфера применения полипропиленовых элементов – достаточно широка, то и сортамент изделий отличается разнообразием. В бытовых целях наиболее популярными являются стояки сечением от 16 до 110 мм.

Таблица 1. Зависимость линейных размеров от номинального давления, мм
Величина номинального давления PN 10 PN 20 PN 30
Внешний калибр Внутренний калибр Толщина стенки Внутренний калибр Толщина стенки Внутренний калибр Толщина стенки
16 10,60 2,70
20 16,20 1,90 13,22 3,41 13,22 3,40
25 20,40 2,30 16,60 4,20 16,62 4,19
32 26,00 3,00 21,22 5,41 21,20 3,00
40 32,60 3,70 26,62 6,70 26,62 3,70
63 51,40 5,80 42,00 10,50 40,20 5,80
75 61,20 5,90 50,00 12,50 50,00 6,90
90 73,60 8,20 60,00 15,00
110 90,00 10,00 73,20 18,40

Важно!

Правильное соотношение сечения трубы и толщины стенки – гарантия длительного и качеатвенного функционирования конструкции.

Классификация по составу сырья и маркам продукции

В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:

  • PPR (PPRС, ППР)
    «PPR (PPRС, ППР)». Материал обладает высокой устойчивостью к перепадам температуры от -100 до +1400 градусов и внешним ударным воздействиям. За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.
  • «PPH» . Модификация полипропилена специальными добавками придает полимеру этой марки повышенную прочность к восприятию ударных нагрузок. Трубными изделиями марки РРН оборудуются наружные линии подачи холодной воды, канализации и вентиляции. Из-за низкой температуры плавления полимера, изделия этой марки не применяются в системах отопления и горячего водоснабжения. Качественный состав полипропилена РРН позволяет создавать продукцию большого размера для промышленных систем канализации и водоотводящих коллекторов.
  • «PPB». Полипропилен с особым структурным строением, в котором микромолекулы чередуются в определенной последовательности. В конечном итоге получается материал с высокими показателями ударной стойкости с областью применения в отопительных системах напольного вида и водопроводных линиях подачи холодной воды.
  • PPS
    «PPS» из полифенилсульфида. Сырьем для этой марки трубных элементов служит полипропилен самого высокого класса с характерным молекулярным строением. Эта особенность строения материала отражается в высокой устойчивости к ударным нагрузкам и температурному нагреванию. Этот класс класса более прочен и отличается улучшенными эксплуатационными характеристиками. Изделия с маркировкой РРs производятся в размерах от 20 до 1200 мм и применяются в сетях вентиляции, водоснабжения и отопления.

Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.

Как подобрать правильный размер магистрали

Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле

Формула 1

Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:

  • Вертикальные стояки зданий до 5 этажей –25 мм.
  • Горизонтальная внутриквартирная разводка – 20 мм.
  • Стояки многоквартирных домов выше 9 этажей -32 мм.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.
Диаметр труб отопления

В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуры в комнате 20 град С.

Соответствия

  • трубы полипропиленовые с внутренним диаметром 10 мм имеют внешний диаметр 16 мм;
  • трубы полипропиленовые с внутренним диаметром 15 мм имеют внешний диаметр 20 мм;
  • трубы полипропиленовые с внутренним диаметром 50 мм имеют внешний диаметр 63 мм;
  • трубы полипропиленовые с внутренним диаметром 100 мм имеют внешний диаметр 125 мм.

Таблица, представленная выше, предназначена для ознакомления с дополнительными аспектами габаритов полипропиленовых трубок. В системах подачи холодной воды и канализациях применяется труба с диаметром большого размера.

В системах отопления и проведения горячей воды использование таких труб запрещается из-за особенностей материала и его изначального предназначения по спецификации.

В случае необходимости обеспечения водоснабжения для целого микрорайона и более понадобятся трубы из полипропилена с минимальным диаметром в 500 мм. В том случае, если такого диаметра недостаточно, используются более габаритные размеры.

Для дома и квартиры

Для самостоятельных помещений, вроде квартиры или дома, точный расчет диаметров трубопровода не нужен. То есть ранее приведенная таблица теряет всякую значимость, а труба подбирается по уже заданной спецификации.

Причина ненадобности расчетов состоит в том, что в подобных помещениях немного точек забора воды. Судя по стоимости, малая партия не имеет зависимости от размеров. Диаметры трубок, в отличие от смесителей, должны иметь большее сечение.

к меню ↑

Что влияет на выбор диаметра?

Чтобы правильно рассчитать калибр изделия, необходимо пользоваться 2-мя критериями:

  • допустимой скоростью потока воды;
  • допустимыми потерями давления на отрезке длиной 1 м.

Допустимая потеря давления – сугубо экономический критерий. Его сущность: определение баланса между эксплуатационными и капитальными затратами. Например, рост стоимости трубы прямо пропорционален увеличению её калибра. А чтобы прокачать воду через стояк меньшего сечения необходимо больше энергетических затрат на работу насосной конструкции. Капитальные и эксплуатационные затраты можно изобразить в виде графиков. Точка их пересечения покажет величину оптимального сечения детали. Но этим могут заниматься только специалисты.

Скорость влияет на допустимые гигиенические нормы, характеризующие эквивалентный уровень шума в дБ (зафиксировано в СНИП). Она зависит от сечения и может находиться в пределах от 0,83 до 1,52 м/с. В водопроводных магистралях предельная величина скорости равна 3,0 м/с.

Влияние диаметра труб на КПД системы

Система будет эффективной в том случае, если проект трубопровода был сделан правильно. Таким образом, этап планирования должен сопровождаться определением теплопотерь. Не стоит полагать, что, увеличив сечение, удастся повысить эффективность системы. Если излишне увеличить диаметр, то давление значительно снизится, а вот отопления в жилом пространстве не станет и вовсе.

Перед тем как начинать проектировать систему отопления, каждый хозяин частного дома задумывается над вопросом о том, каковы же должны быть диаметры полипропиленовых труб. Таблица, приведенная в статье, позволит правильно определить это значение. Следует учесть еще и то, какой способ используется при подаче теплоносителя. Если дом подсоединен к главной магистрали, то определение параметров труб необходимо производить по тому же принципу, который используется в случае с обычной квартирой. Тогда как если постройка имеет автономную систему отопления, то упомянутый параметр будет зависеть от материала в основе труб. Так, если сеть работает за счет естественной циркуляции, то следует использовать изделия одного диаметра, а вот при наличии в системе насоса понадобится другой.

Какой диаметр использовать для системы отопления?

Диаметры полипропиленовых труб, таблица которых позволяет в конечном итоге определиться с выбором, – важный параметр. Для того чтобы его выбрать, можно воспользоваться нижеприведенными рекомендациями. Специалисты советуют использовать самый малый диаметр при обустройстве системы отопления принудительного типа. Этому есть свое объяснение, которое прежде всего выражено в том, что при малом диаметре труб не возникает необходимости нагревать внушительное количество воды. При этом можно экономить не только временной ресурс, но и энергетический. Кроме того, трубы полипропиленовые больших диаметров гораздо сложнее укладывать.

к меню ↑

Факторы, влияющие на размеры полипропиленовых труб

К числу определяющих параметров следует отнести температуру и объем среды, для доставки которой используются полипропиленовые трубы, а также уровень давления на стенки. Однако основное внимание при выборе конфигурации обращают на назначение. Все известные на текущий момент виды полипропиленовых труб отличаются своими размерами, которые в наглядном виде представлены в соответствующей таблице. Именно ее использование упрощает процедуру подбора подходящего изделия.

Длина полипропиленовых труб
Важным вопросом является правильное определение размеров магистрали. При расчете физических параметров для канализационных, отопительных, а также систем водоснабжения в первую очередь учитывают их назначение. Если сравнивать металлические и полипропиленовые трубы, то между ними наблюдается существенное отклонение по диаметру. Однако все же более предпочтительными являются именно последние.

Хотя величина диаметра у пластиковых изделий не такая большая, все же по долговечности они заметно выигрывают у стальных аналогов. В дополнение к этому конструкции из полимеров выглядят более привлекательно и менее подвержены коррозионным процессам.

При определении диаметра полипропиленовых изделий ориентируются на результаты расчетов пропускной способности магистрали. Вне зависимости от того, из какого материала изготовлено изделия, большое внимание следует уделить маркировке. Встречаются отдельные конструкции, где присутствует обозначение внутреннего диаметра, при этом у других производитель может указывать только внешний. Если говорить о полимерных трубах, то там приводится только наружный диаметр.

к меню ↑

Расчет проходимости и от чего он зависит?

Правильно рассчитать проходимость стояка – необходимое условие качественного функционирования магистрали.

Существует 3 способа расчёта количества вещества, которое пропустит изделие за некоторое время.

  1. Математический. Сущность метода: для определения этого важного параметра пользуются специальными формулами. Для газовой, водяной или отопительной трубы они – разные.
  2. Табличный. Такая методика – самая простая, поскольку для решения задачи необходимо взять готовые табличные данные. Кроме этого, данный параметр зависит ещё от давления и конфигурации системы.
  3. С помощью специальных программ. Способ – относительно дорогой и его применяют современные сантехнические организации. В программу вносятся все линейные и гидравлические параметры, от которых зависит пропускная способность.

Важно!

Проходимость совсем не зависит от наружного диаметра стояка для отопительной системы или водопровода.

Но этот размер, как и толщина стенки, влияет на прочностные характеристики деталей и их способность функционировать при определённом напоре воды.

график теплового расширения полипропиленовой трубы
Коэффициент теплового расширения полипропиленовой трубы (график)

к меню ↑

Зависимость толщины стенок от диаметра

По системе перемещаются вещества с разными температурными показателями и при различных давлениях. Магистраль будет работать в оптимальном режиме, если её стандартные элементы будут иметь нужную толщину стенки. Взаимосвязь этого параметра и диаметров наиболее популярных полипропиленовых стояков хорошо видно из таблицы 2.

Таблица 2. Зависимость толщины стенок от диаметров (Д, мм)
Наружный диаметр PN 10 PN 20 PN 25
Внутренний калибр Толщина стенки Внутренний калибр Толщина стенки Внутренний калибр Толщина стенки
16,00 10,60 2,70
20,00 16,20 1,90 13,20 3,40 13,22 3,39
25,00 20,40 2,30 16,60 4,20 16,60 4,20
32,00 26,00 3,00 21,30 5,35 21,20 5,40
40,00 32,60 3,70 26,60 6,70 26,64 6,68
63,00 51,40 5,80 42,00 10,50 42,00 10,50
110,00 90,00 10,00 73,20 18,40
к меню ↑

Особенности прокладки ПП труб

Магистраль должна быть:

  • надёжной;
  • устойчивой к воздействиям механического характера;
  • химически нейтральной;
  • простой в эксплуатации и обслуживании.

Таким требованиям сегодня отвечают конструкции из полипропиленовых деталей разных калибров: от 12, 16 мм до 400, 500 мм.

Прокладку магистрали из полипропиленовых труб можно осуществлять в земле (траншейный метод) и по воздуху.

Первый способ предвидит 2 варианта прокладки:

  1. Санация, которая подразделяется на:
  • релайнинг – протягивание новых стояков через старые детали магистрали. Отличается высокой надёжностью. Один отрицательный момент: перед выполнением процедуры необходимо очистить старую систему от грязи, мусора и прочих ненужных отложений, чтобы калибр позволял осуществить операцию замены;
  • реновацию – монтаж новой системы происходит параллельно с разрушением старой конструкции.
  1. Прокалывание. Методика выполнения процедуры:
  • выкапывание 2-ух котлованов по обе стороны будущей трассы;
  • размещение в одном котловане гидравлического домкрата;
  • проталкивание домкратом стальной трубы с наконечником;
  • ввод ПП стояка вовнутрь металлического изделия.

Этот метод подходит для монтирования элементов калибром до 150 мм.

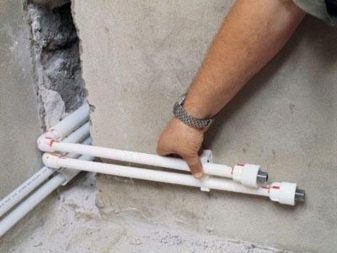

При воздушной прокладке в помещении изделия фиксируют на потолке или стене с помощью клипс. При покупке фиксирующих устройств необходимо владеть информацией об их линейных размерах. Например, расстояние от места крепления клипсы до центра обжимного устройства для полипропиленовой трубы с наружным диаметром 25 мм составляет 27 мм.

Клипса 63 Tebo серая
Фиксирование изделий на стене с помощью клипс

к меню ↑

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

Фитинги

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

  • Соединительные муфты. Применяются для стыковки двух линейных отрезков.
  • Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
  • Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
  • Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
  • Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.
к меню ↑

Использование армирования

Армирование – один из способов придания трубам особых механических свойств.

Армирование бывает следующим:

  • Прослойка из алюминиевой фольги. Может быть как внешним, так и располагаться внутри.
  • Стекловолоконный слой. Как правило, имеет внутренне расположение.

Внутренний диаметр полипропиленовых труб

Благодаря армированию трубы получаются более прочными, а величина их теплового расширения становится меньшей.

Специалисты рекомендуют обратить внимание в первую очередь на армирование из слоя стекловолокна.

Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка.

к меню ↑

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров

к меню ↑

Отопительная система в частном доме: примерный план действий

Монтаж системы отопления в частном доме, по аналогии с предыдущим вариантом, также нуждается в тщательном планировании и предварительной подготовке. Отметим, что в данном случае более предпочтительным является вариант с двухтрубной разводкой. Для начала, следует определиться с типом нагревательного элемента (котла).

Как правило, они бывают:

  • твердотопливными;
  • газовыми;
  • электрическими

Котлы, работающие на твердом топливе достаточно сложны в обслуживании, и подключение к ним отопительной системы лучше доверить профессионалам. Использование газовых котлов актуально при наличии подведенного к дому газопровода. По сравнению с предыдущими вариантами, установленный электрический котел в данном случае является наиболее безопасным.

Немаловажным фактором в ситуации с установкой отопления в частном доме, станет и тип движения теплоносителя в системе.

Общепринятым является деление на циркуляции:

  • естественную (гравитационную);
  • принудительную (насосную).

В первом случае в схеме отопительной системы следует обязательно предусмотреть наличие воздухоотводчика и расширительного бака, чтобы предотвратить резкие перепады давления. При этом, расширительный бак рекомендовано  устанавливать в теплом помещении, чтобы исключить замерзание теплоносителя.

Также следует учитывать, что при относительно несложном монтаже, системам с естественной циркуляцией теплоносителя свойственны некоторые недостатки. Так, они достаточно долго включаются в работу, а их общая длина не должна превышать 30 м.

После того, как удалось определиться с тем, какие трубы для отопления из полипропилена лучше, можно приступать к следующему этапу: соединение их с радиаторами.

Для этого следует выбрать один из существующих способов:

  • нижний;
  • боковой;
  • диагональный.

Вариант с нижним соединением (такую схему еще называют «ленинградкой») предполагает подключение и подающей и отводящей трубы к нижней части радиатора. Для многоэтажных домов такая система не рекомендована. Зато она может быть эффективной в условиях частного дома, тем более что, при желании, нижнюю разводку можно спрятать в пространстве под полом.

располагаются на одной стороне радиатора, одна сверху, одна снизу. Данная схема чаще всего встречается в многоквартирных домах и отличается достаточной эффективностью.

к меню ↑

Сколько стоят трубы бытового назначения?

стоимость трубы пн 20

стоимость труб пн 25 стекловолокно

стоимость труба пн 25 алюминевая

стоимость труба пн 10

стоимость труба пн 25 армированная

к меню ↑

Ключевые критерии выбора

Чтобы правильно выбрать размер полипропиленовых труб важно учесть:

  • Назначение трубопроводной линии.
  • Условия эксплуатации магистрали.
  • Максимальную температуру воды в системе.
  • Рабочее давление жидкости на стенки.

От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.

к меню ↑

Производитель

Лучше всего заранее изучить отзывы покупателей и рейтинги различных производителей. Самые качественные изделия выпускаются немецкими, чешскими и отечественными компаниями. Европейские трубы стоят дороже российских за счет расходов на транспортировку и импорт. Дешевизна изделий турецкого и китайского производства может приятно удивить, но необходимо заранее выяснить самых лучших азиатских производителей, и быть готовым к неприятным неожиданностям. Лидерами среди производителей полимерных труб считаются две чешских компании Wavin Ekoplastik и FV-Plast, а также отечественное предприятие Pro Aqua, продукция которой на рынке стройматериалов даже дешевле некоторых азиатских аналогов.

к меню ↑

Комплектация

При установке системы водоснабжения или канализации в большом количестве потребуются различные фиксаторы, разводки муфты и прочие комплектующие. Желательно приобретать их у того же производителя, что и сами трубы, и из того же материала.
Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

к меню ↑

Домашний трубопровод

Трубопровод
Монтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.

Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.

к меню ↑

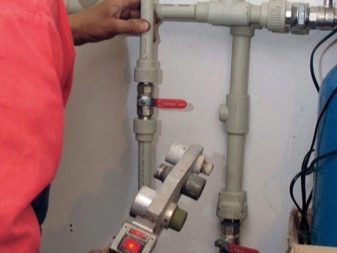

Сварка отопительных труб

Для сварки элементов необходимо использовать специальный паяльник, регулятор которого устанавливается на 270 °С

к меню ↑

Особенности выбора температуры пайки

При пайке важно учитывать температуру окружающей среды: если процесс происходит на улице или в холодном помещении, насадка будет быстро остывать.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Хотя армированные изделия обладают лучшими рабочими характеристиками (прочностью, долговечностью), они несколько сложнее в монтаже, нежели обычные однослойные элементы

Для комфортной работы в этом случае лучше увеличить длительность процесс или повысить температуру сварки. Время пайки желательно удлинить также в случае соединения ПП труб, имеющих большой диаметр. Подробную информацию по температуре пайки с примерами конкретных значений мы привели в этой статье.

к меню ↑

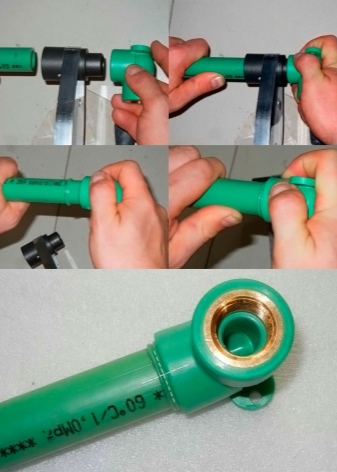

Пошаговая инструкция по сварке труб

Для пайки двух участков трубы, выполненных из полипропилена, необходимо проделать ряд операций.

Инструмент для резки труб
Для резки полипропиленовых труб можно использовать специальные ножницы, а также ножовку или электрический лобзик (в последнем случае важно убрать стружку)

Прежде всего, нужно измерить нижнюю часть трубы, а затем отрезать ее специальным инструментом – труборезом. Если для монтажа применяется деталь, армированная алюминием, необходимо предварительно избавить от верхнего и среднего слоя. С зачищенного и отрезанного торца элемента также убираются заусенцы.

При помощи маркера на трубе отмечается глубина планируемого вхождения фитинга. Чтобы не допустить сужения прохода, необходимо предусмотреть в промежутках небольшой (1 мм) интервал между выступом и торцом фитинга. На поверхности трубы и крепежного компонента маркером отмечается место соединения.

Элементы одновременно насаживаются на две насадки сварочного аппарата и разогреваются в течение 5 секунд (срок может быть увеличен при использовании крупных деталей). После того, как они будут достаточно разогреты, заготовки необходимо вынуть с насадок и соединить их по нанесенным меткам, пододвигая друг к другу и равномерно придавливая (но не прикручивая, так как от этого может нарушиться слой).

Важно контролировать крепеж со всех сторон, чтобы не допустить перекосов в радиальном/осевом направлениях. Муфта должна плавно доходить до бортика, в результате чего на трубе появится кольцевая выпуклость, так называемая отбортовка.

Шов остывает в течение 10-30 секунд, в течение которых необходимо проверить равномерность отбортовки, а при необходимости произвести небольшую коррекцию соединения.

После этого можно приступать к другому этапу работ, план которых лучше разработать заранее.

Ошибки при выборе труб
Применение неподходящих для отопительной системы ПП-труб или неправильный выбор диаметра могут привести к фатальным последствиям – разрыву изделий

При проведении сварочных работ с пластиковыми трубами важно не допускать перегрева заготовок, что легко определить по потемнению материала. При излишне высоких температурах полипропилен может расплавиться и закупорить трубу, перекрыв внутреннюю часть.

Чтобы избежать ошибок при пайке и плачевных последствий в результате, рекомендуем ознакомиться с правилами сварки.

к меню ↑

Советы

Замена или ремонт водопроводной разводки без покупки профессиональных услуг – не слишком простое, но возможное дело. Главное – тщательно следовать определенным правилам, и подготовить все необходимые инструменты.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Сначала проводятся все подготовительные работы.

В первую очередь необходимо составить проект, в котором будет отражена вся схема разводки воды в квартире или доме:

  • коллекторная схема;

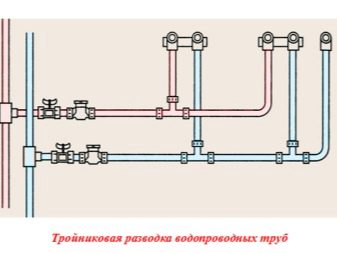

  • традиционная (тройниковая) схема.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Выбрать способ присоединения к отопительному контуру радиаторов одним из четырех способов:

  • проточным;

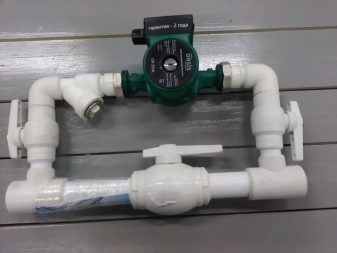

  • с байпасом;
  • с трехходовым клапаном;
  • с вентилями.

После чего закупить необходимые материалы, а также специальные инструменты для резки и пайки. Можно приобрести как готовый набор, так и каждое изделие самостоятельно, либо взять их в аренду.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Необходимым минимумом является:

  • ножницы для резки труб;
  • аппарат для электросварки со специальной подставкой;
  • шейвер для снятия наружного слоя;
  • фаскосниматель и калибратор;
  • различные насадки для того, чтобы склеивать посредством нагрева (спайка) части труб.

Кроме такого специфического оборудования, понадобится обычный разводной ключ, рулетка, маркер и паяльный набор.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

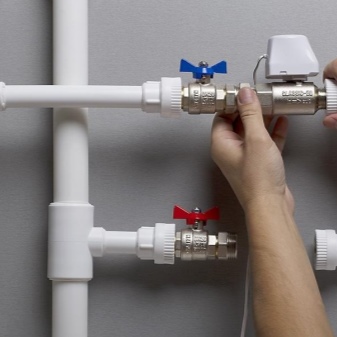

Кроме самих труб, в обязательном порядке закупаются все необходимые фитинги, которые включают в себя различные муфты, шаровые краны, хомуты, заглушки, переходники, отводы и прочие дополнительные полипропиленовые изделия. Качество и толщина материала всех фитингов должны соответствовать материалу самих труб. Лучше всего закупать все комплектующие у того же производителя, у кого брались сами магистрали.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

В зависимости от наличия резьбы все соединения могут делиться на разъемные и неразъемные. Последний подразумевает собой соединение путем спаивания напрямую двух изделий.

После проведения всех подготовительных работ можно приступать непосредственно к монтажу системы.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

к меню ↑

Обрезка

С помощью специальных ножниц-труборезов под ровным углом (чтобы не допустить наплыва при спайке) обрезаются трубы до необходимой длины. Если опыта такой работы нет, лучше не обрезать сразу все изделия, а растянуть эту работу по мере необходимости, каждый раз перепроверяя замеры.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

к меню ↑

Обработка и формирование фаски

После того как край трубы обрезан, на нем необходимо сделать небольшую фаску, чтобы она вставлялась в раструб. Для этой работы подойдет как специальный калибратор, так и насадка на шуруповерт. Если труба имеет дополнительное армирование алюминием, то он снимается шейвером под один конкретный размер, после чего все моется и просушивается.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

к меню ↑

Нагрев и соединение

Полипропиленовые изделия плавятся при температуре от 260С до 280С специальным паяльником. Перед его включением на утюг насаживается дрон и гильза, а сам прибор устанавливается на крестовидное основание, чтобы горячие элементы не соприкасались с плавящимися деталями. После нагрева паяльного оборудования одна из деталей насаживается на дрон, а вторая помещается в гильзу. Чтобы соблюсти нужную глубину соединения, можно маркером нанести предварительную разметку на концы обеих труб. Все работы желательно проводить в термозащитных перчатках. Помещенные в паяльник детали нагреваются и совмещаются до намеченной черты усилием обеих рук в течение 4-10 секунд, после чего нужно дать полимеру остыть и убедиться в правильности получившегося шва.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

к меню ↑

Крепление трубопровода

Мало просто соединить приобретенные трубы, их необходимо качественно закрепить на стенах и полу, чтобы предотвратить провисание и деформацию. Крепить полимерные изделия можно с помощью клипс трех видов: одинарных, наборных или с зажимом. Либо хомутами на шпильке, спаренными или специальными пристенными. Отличие первых от вторых состоит в том, что клипса позволяет трубе свободно двигаться вдоль своей оси, а хомут надежно фиксирует ее в единственном положении. Не рекомендуется укладывать полимерные изделия (и тем более радиаторы) непосредственно на пол, для «подвешивания» их в пространстве продаются специальные металлические или пластиковые кронштейны. Хомуты, расположенные на них, дополнительно стягивают несколько труб вплотную друг к другу, что позволяет занимать системе меньшее пространство и не ударяться трубами друг о друга при большом напоре воды.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Неправильный монтаж системы может привести к термическому растяжению – изменению полипропиленом своих размеров при нагреве. Если слишком жестко зафиксировать изделие к поверхности, то в месте спайки может образоваться разрыв.

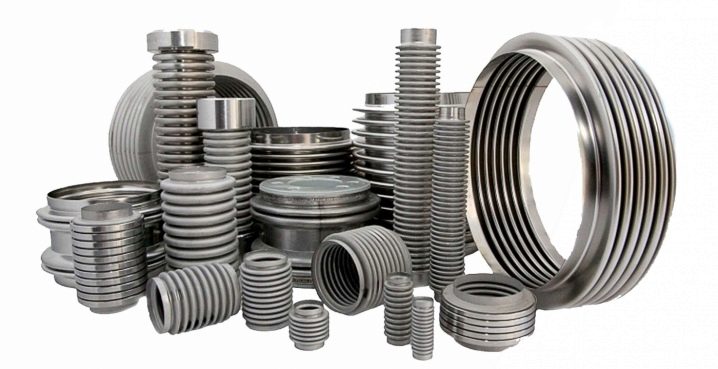

Чтобы минимизировать напряжение материала, в процессе монтажа желательно использовать компенсаторы. Они бывают кольцевые, Г-образные, П-образные и Z-образные. Их вид подбирается в зависимости от особенностей монтируемой водопроводной или отопительной системы. Но также не стоит монтировать полипропиленовую магистраль вплотную к углу, необходим небольшой отступ для хода изделия в момент его расширения от температуры жидкости.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

Подводя итог, можно отметить, что правильно спланировав систему трубопровода, произведя все расчеты и закупив материалы, произвести монтаж своими руками вполне возможно. Покупка фитингов в чуть большем количестве, чем того требуют расчеты, и внесение своевременных поправок в траекторию труб в процессе монтажа позволит избежать многих ошибок. А полная проверка после монтажа позволит забыть о ремонте водопровода и отопления в течение последующих 30-40 лет.

Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров
Полипропиленовые трубы: размеры, таблица внутренних и наружных диаметров

к меню ↑

Рекомендации по выбору труб из полипропилена или как выбрать правильный размер

Благодаря элементарному расчёту можно выбрать полипропиленовые трубы нужного размера. Для этого необходимо владеть информацией о скорости движения рабочей среды и её расходе.

Для упрощения вычислений калибров изделий, необходимых для обустройства системы отопления, лучше всего воспользоваться специальной таблицей.

Приведём пример типового расчёта для помещения площадью 40 м². При этом следует придерживаться такого алгоритма:

  1. Определяем тепловую мощь, необходимую для равномерного обогрева комнаты. Учитывая, что на каждые 10 м² площади при высоте помещения до 3-ёх метров необходимо затратить 1 кВт тепла (если осуществлено утепление стен). В нашем случае – это 4 кВт.
  2. Прибавляем запас тепловой мощи в размере одной пятой части от полученного теоретического значения (то есть, плюс ещё 800 Вт). Практически это значит, что для полного обеспечения теплом комнаты данной кубатуры необходимо использовать 4,8 кВт теплоэнергии.
  3. Если в комнате есть окна, то нужно установить радиаторы отопления, количество которых должно соответствовать количеству оконных проёмов. Берём во внимание, что одна батарея отопления выделяет около 1 кВт тепла. Размещаются отопительные радиаторы, обычно, под окнами.
  4. Пользуясь данными таблицы, находим величину мощности 4,82 кВт, после чего фиксируем верхнюю границу теплового потока. Записываем также оптимальную скорость движения воды.
  5. Подводим итог: для обогрева комнаты площадью 40 м² можно воспользоваться отопительной системой, смонтированной из стояков внутренним сечением 12 мм. Скорость движения рабочей среды при этом равняется 0,51 м/с, а расход воды – от 198,10 до 237,20 кг/час. Можно использовать элементы с внутренним калибром 15 мм. Скорость воды тогда равна 0,44 м/с, проходной расход жидкости – 247,20 кг/час, тепловой поток – 5748 Вт.

[spoiler title="Источники"]

  • https://trubtraid.ru/materialy/polipropilenovye/diametry-polipropilenovyh-trub.html
  • https://stroychik.ru/strojmaterialy-i-tehnologii/razmery-polipropilenovyh-trub
  • https://kupi-krasku.ru/truby/pn-25-truba-chto-znachit.html
  • https://ProUteplenie.com/otoplenie/diametry-polipropilenovyh-trub-po-gostu-tablitsy-markirovka
  • https://1-teplodom.ru/polipropilenovye-truby-dla-otoplenia-diametr-harakteristiki-razmery-markirovka-polipropilena-i-vybor-trub/
  • https://trubarik.ru/polipropilenovye/polipropilenovye-truby
  • https://trubyisantehnika.ru/polipropilenovyie-trubyi-dlya-otopleniya-diametryi-tablitsa.html
  • https://santex1.ru/vnutrennij-diametr-polipropilenovyh-trub.html
  • https://remontonly.ru/dlina-polipropilenovyh-trub.html
  • http://aqua-tehnik.ru/truba-polipropilenovaya-diametry-tablica-cena
  • https://stroy-podskazka.ru/truby/polipropilenovye/osobennosti-i-tablica-diametrov/

[/spoiler]


Вверх
Вверх
