Подложка под теплый пол: что использовать и как выбрать?

Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

К сведению: по технологии, система тёплый пол должна передавать тепла не менее 80% поверхности пола.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой  из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола.

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

Требования к подстилочному материалу

Характеристики подложки подбираются зависимо от типа черновой основы, финишного покрытия и эксплуатационных особенностей водяного пола. Однако существует базовый перечень свойств, которому должен соответствовать любой из видов подстилочного материала.

Прочность и упругость. Как правило, контур отопления вмурован в цементно-песчаную стяжку. Немалую нагрузку на подложку оказывают и сами трубы водяной системы, особенно изготовленные из металла.

Подкладочный материал не должен безвозвратно деформироваться, прогибаться и изменять свою толщину. Важно, чтобы подложка имела способность к восстановлению первоначальной формы после снятия нагрузок

Низкая теплопроводность. Оптимально, если теплоемкость материала сочетается с его незначительной толщиной. Система водяного пола уменьшает высоту помещения, в зависимости от типа подложки размер «пирога» может составлять 5-15 см.

Положительный эффект дает способность подложки к теплоотражению, что обеспечивает наличие фольгированной пленки, обладающей рефлекторными свойствами.

Высокие гидроизоляционные свойства. Важная характеристика – процент максимального водопоглощения. Материал не должен впитывать и пропускать через себя влажность.

Допустимый коэффициент водопоглащения – не более 2-4%. Использование такой подложки допустимо, если материал способен полностью высохнуть без демонтажа пола – исключительно за счет естественной вентиляции

Стойкость к температурным перепадам. Заявленные свойства подложки должны сохраняется при разных температурных режимах. При выборе важно оценить такой показатель, как допустимые температуры эксплуатации. Значение граничной величины – не менее +70°С.

Кроме обозначенных требований, подложка не должна выделять токсичных, вредных веществ. Несомненный плюс – низкая цена, легкость монтажа.

Практичны в применении – подложки-пазлы. Маты собираются в единое полотно по типу конструктора – это дает возможность с легкостью подстраивать отопительный контур под конфигурацию помещения

Типы утеплителя и их характеристики

Сегодня утеплитель для пола, который используется в качестве подложки, выпускается в различных видах. Все они поделены на три большие группы в зависимости от состава.

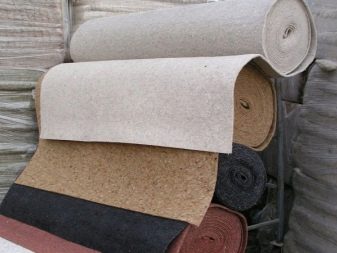

Натуральные утеплители

Такие подложки изготавливаются из органических материалов и являются крайне уязвимыми для различных вредоносных микроорганизмов. По этой причине такая подложка должна иметь специальную пропитку. Срок ее эксплуатации меньше, чем у утеплителей из других групп. В эту категорию входят подложки, изготовленные из:

• Джута или льна. Волокна имеют небольшой размер, сам утеплитель отлично поглощает влагу, быстро сохнет и не меняет своих первоначальных размеров и вида. Минусом является низкая теплоизоляция.
• Пробковый утеплитель отличается универсальностью использования, имеет один из лучших показателей шумопоглощения и теплоизоляции, не портится со временем, имеет надежную защиту от вредных микроорганизмов. Продается в рулонах по доступной стоимости. Имеет хорошую упругость, плохо поддается горению.
• Войлочный утеплитель производят из шерсти овец. Такой материал имеет толщину до 5 мм, плохо горит, хорошо впитывает и пропускает влагу, а также относится к дышащим материалам. Такая подкладка подходит только для мягких напольных покрытий. Имеет высокие показатели теплоизоляции.

Несмотря на подобные качественные характеристики, натуральные утеплители используют довольно редко из-за их короткого срока службы, склонности накапливать конденсат и менять свои размеры.

Наиболее популярными считаются синтетические подкладки.

Синтетические подложки

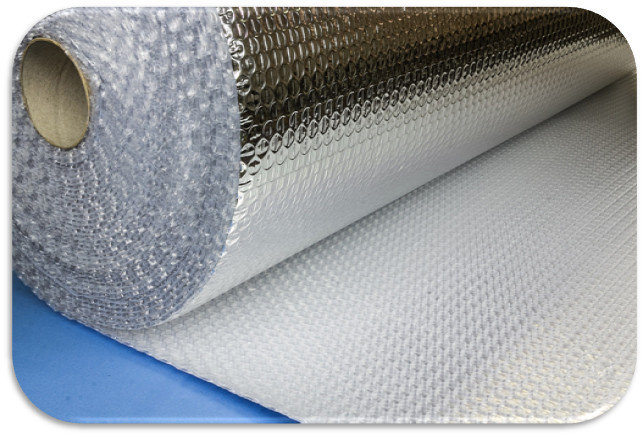

Подкладка из синтетики может быть фольгированной или обычной. Синтетические утеплители с фольгой обладают большей способностью к теплоотражению. Их не рекомендуется укладывать на бетонный пол, иначе отражающая поверхность из фольги быстро разрушается. Также стоит знать, что в продаже есть утеплители как с обычной фольгой в составе, так и такие, у которых отражающее покрытие – мультифольга. Она является более современным, надежным и усовершенствованным материал.

Любая металлизированная положка из разряда синтетических имеет два больших плюса: повышенную теплопроводимость и полную невосприимчивость к любым болезнетворным микроорганизмам и бактериям.

В настоящее время такие утеплители изготавливают из следующих материалов:

• Пенополиэтилен сшитый используют в качестве подложки для любых теплых полов. Он обладает низкой горючестью, прекрасными шумопоглощающими и теплоизоляционными свойствами, не мнется и легко возвращается в исходную форму. В продажу поступает в листах и рулонах.
• Пенополивинилхлорид бывает жестким и мягким. В качестве утеплителя используется редко и только в жесткой модификации. Легко возгорается, и в процессе горения выделяется много вредных химических соединений, поэтому в настоящее время пенополивинилхлорид используется крайне редко. Реализуется в рулонах и листах толщиной от 3 до 20 мм.

• Пенополистирол – это вспененный синтетический материал, обладающий хорошей гибкостью. Он невосприимчив к возгоранию, прекрасно подходит для укладки под любые теплые полы. Реализуется как в листах, так и в рулонах. В продаже можно встретить как гладкую подложку, так и со специальными бобышками. Второй вариант предназначен только для укладки под водяной теплый пол.
• Полистирольная подложка более проста, если сравнивать с предыдущим вариантом. Она часто используется ввиду своей доступности и хороших теплоизоляционных качеств. Обычно реализуется в виде листов. Подложка из этого синтетического материал может быть ребристой или гладкой. Ребристый утолитель используют при монтаже водяного теплого пола.

• Лавсановая подложка является своего рода гибридом вспененного пенополистирола. Дело в том, что листы из этого материала покрыты тонким слоем фольги, поэтому теплоотражающая способность лавсана просто поражает. Поверхность у таких листов обычно гладкая, но иногда в продаже встречается и ребристая подкладка из него.Стоит отметить, что перфорированная подкладка любого вида в большинстве случаев предназначена для укладки под водной теплый пол. Пупырышки и позволяют плотно закрепиться утеплителю.

Некоторые производители выпускают подложки с разметкой, благодаря которой можно легко понять, как и где именно листы или куски утеплителя должны быть соединены между собой. В процессе монтажа такую информацию обязательно следует учитывать.

Минеральный утеплитель

В данную группу входит лишь одна разновидность подложки – стеклохолст или, как его называют в народе, стекловата. Материал не подвержен горению, не впитывает и не проводит влагу, но при этом он не обладает никакими теплоизоляционными свойствами. Из всего вышесказанного можно сделать вывод, что лучше приобретать синтетические подложки под теплый пол, так как они обладают более длительным сроком эксплуатации и имеют лучшее теплопоглощение, чем минеральный или натуральный утеплители.

Виды подложек

В качестве подложки можно использовать различные изделия, которые отвечают вышеперечисленным требованиям.

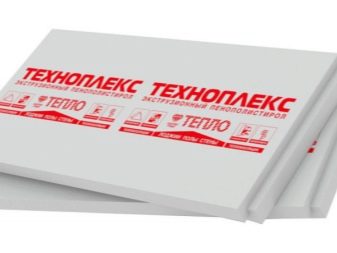

Пенополистирольные плиты

Плиты из пенополистирола для тёплого пола (предлагаем ознакомиться с данным покрытием более подробно) — универсальное изделие, так как обладает низкой степенью теплопроводимости среди других моделей. Способ изготовления — вспенивание полистирола.

Готовое изделие представляет собой воздух, который размещён в герметичных ячейках, это и позволяет теплу удерживаться. Лист толщиной 10 см по теплопроводимости равен древесине в 0,35 м, железобетонному основанию — 4,8 м, кирпичной стене — 1,5 м.

Пенопластовый лист состоит из таких компонентов, как:

• полистирол — 2%;
• газ — 98%.

Характеристики полистирола:

• теплопроводимость — 0,028-0,034 Вт/м*К, показатель меняется от плотности изделия;
• водонепроницаемость — 0,019-0,015 мг/м*ч*Па;
• влагопоглощение — 0,4 %, это в 10 раз меньше, чем у стандартного пенопласта;
• прочность — при деформации 10% составляет 0,25-0,50 МПа.

Несмотря все положительные стороны, полистирол имеет и недостатки:

• низкая звуко- и гидроизоляция;
• горючесть;
• деформация под воздействием химических составов (ацетон, растворитель).

В качестве теплоизоляционной прослойки не подходит пенополистирол не прессованного типа или автоклавного, так как эти разновидности более хрупкие.

Пенополистирольные листы выпускаются нескольких видов:

1. Полистирольные плиты с бобышками без покрытия — их минус заключается в том, что при монтаже отопительного устройства бобышки легко отламываются. В среднем, цена листа составляет — 600 руб. за кв. метр.
2. Полистирольные плиты с бобышками и с пластиковым покрытием — толщина изделия 2 см. Покрытие оберегает бобышки, средняя цена листа с покрытием — 680 руб. за кв. метр. Бобышки плотно фиксируют трубы из любого материала: металлопластик или полиэтилен, поэтому нет необходимости в дополнительных крепежах.

• Полистирольные гладкие подложки — имеют меньшую плотность, толщина от 2 до 10 см. Стоит плита в 2 см около 100 рублей.  Плиты не фиксируют трубы, для этого понадобится установка якорных скоб.

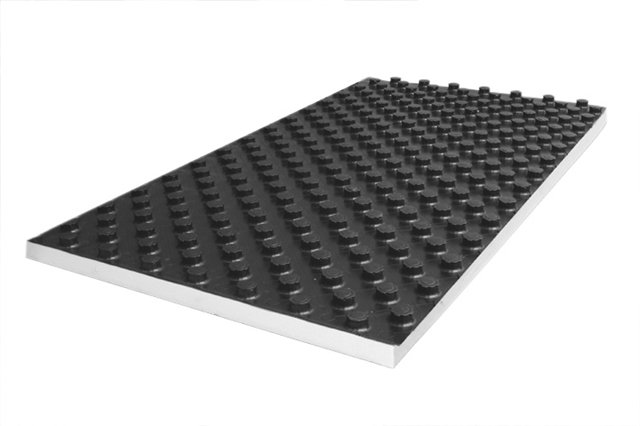

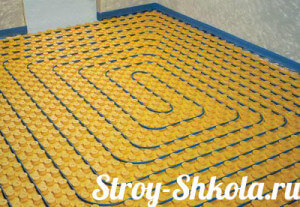

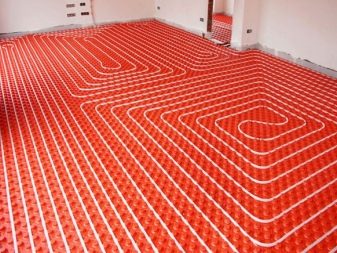

Пенополистирольные плиты с бобышками

Бывает с покрытием и без покрытия. Плита без покрытия легко теряет бобышки во время монтажа и установки теплой трубы. Плиты с покрытием позволяет перемещаться по ней с осторожностью, без потери бобышек. Но труба теплого пола между ними не фиксируется, т.е. для дополнительного ее крепления необходимо использовать якорные скобы. Средняя стоимость плиты с покрытием составляет около 600 рублей за 1 квадратный метр.

Подложка для теплого пола с разметкой

Фольгоизол, изолин и подложки под теплый пол не являются утеплителем! Их толщина 3-4 миллиметра, вспененный полиэтилен. Единственная функция ­– повышение удобства при раскладке гладких плит.

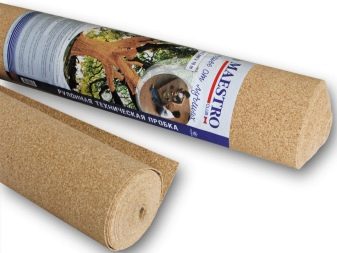

Пробковый материал

Для изготовления пробковой прокладки используется древесная кора, которая предварительно измельчена и спрессована. Основной плюс, что для её производства применяется натуральное и экологическое сырье. Поэтому, изделия безопасно для здоровья и не аллергенно.

Кроме того, пробка имеет положительные стороны:

• устойчивость к деформациям — после механического воздействия на неё, она принимает исходную форму;
• высокую шумоизоляцию — это обеспечивается пористой структурой;
• хорошую степень теплоизоляции;
• простоту в раскрое и укладке.

Продаётся изделие в рулонах или в виде листов. Отличие подложки рулонной и листовой в толщине: в рулонах — от 2 до 4 мм, в матах — от 4 до 10 мм.

Пробка, как и любой сырьевой элемент, имеет недостатки:

• восприимчивый к влаге;
• при монтаже требуется гидроизоляция основания;
• плохо переносит статистические нагрузки.

Не рекомендовано использовать стандартную пробковую подложку для водяного тёплого пола. Лучше устанавливать пробку с резиновой прослойкой, где связующим веществом выступает каучук.

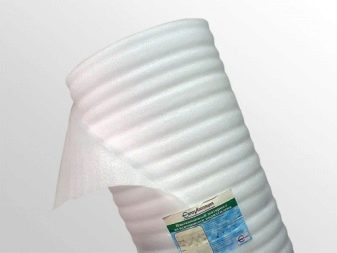

Демпфер из вспененного полиэтилена

Пенополиэтиленовая подкладка — самый доступный вариант. Процесс производства представляет собой продавливание расплавленного материала через ячеистую форму, которая затем проходит термическую обработку и прессовку. Выходит эластичное полотно, имеющие воздушные поры.

Пенополиэтиленовые подложки выпускаются двух видов:

1. Несшитые — ячейки наполненные газом, размером 3 мм. Изделие производится толщиной от 0,8 до 3 мм, длиной 1 или 1,5 метра.

Основные достоинства данного вида:

• повышенная влагостойкость;
• небольшая толщина;
• невысокая цена.

Но недостатков у этой модели больше: недолговечность, быстрота изнашивания, плотность всего 25 кг/куб.м, прогибается под тяжестью и теряет гибкость. Кроме того, теплопроводимость 0,55 Вт/(м°С), а это говорит о том, что материал плохо хранит тепло.

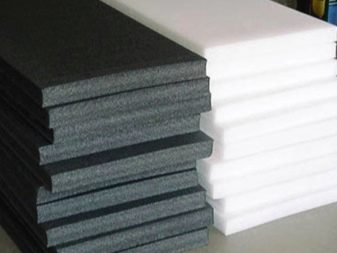

• Сшитые пенополиэтиленовые плиты — имеют плотную структуру, так как технология способствует формированию поперечных связей, которые уменьшают размер воздушных ячеек.

Основные характеристики:

• высокая прочность;
• повышенная плотность – 33 кг/куб.м;
• степень шумоизоляции достигает до 18 дБ;
• коэффициент теплопроводимости 0,031 ВТ/(м°С);
• выпускаются двух видов: рулоны и маты, толщина которых от 1 до 20 мм;
• срок службы до 15 лет.

Главный минус — высокая стоимость.

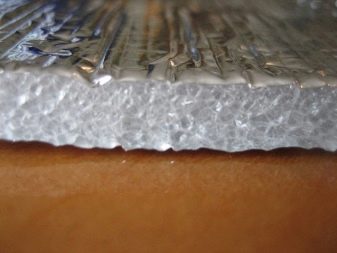

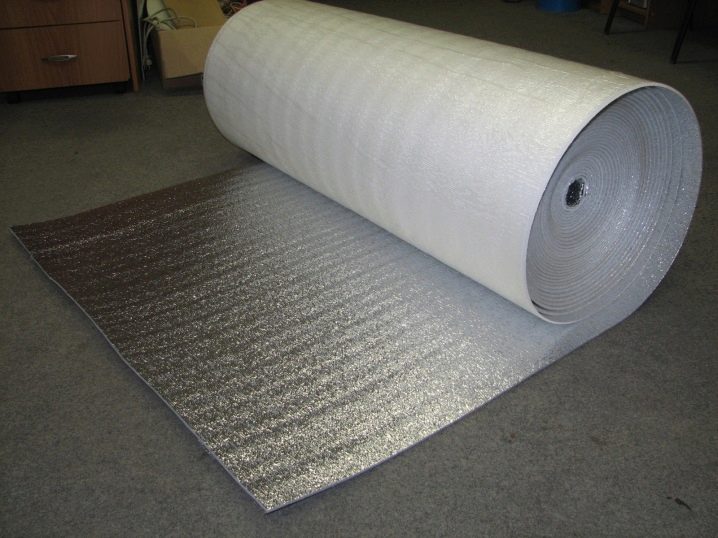

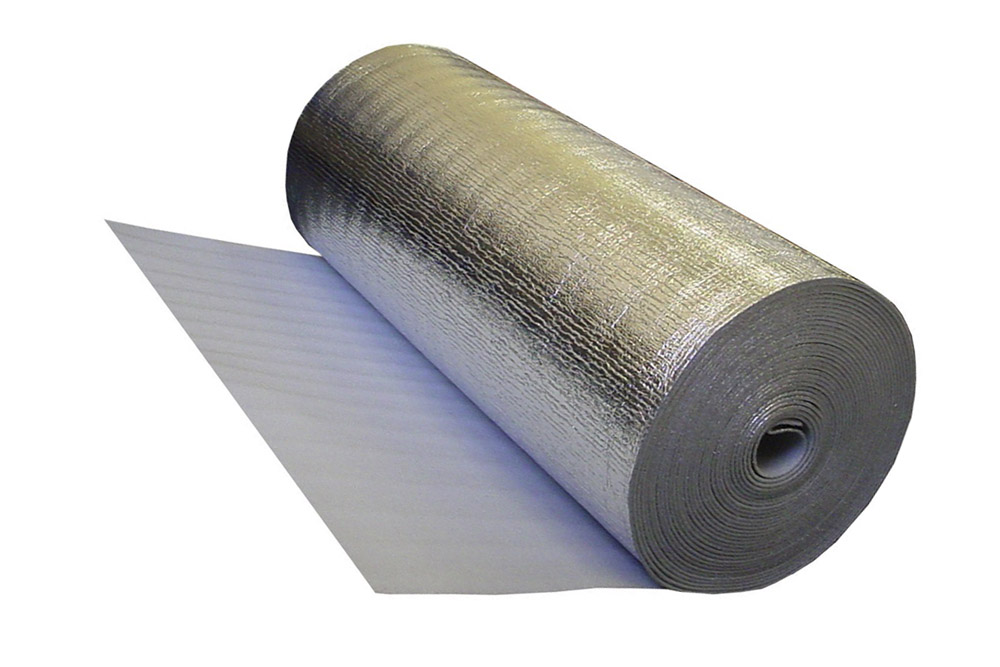

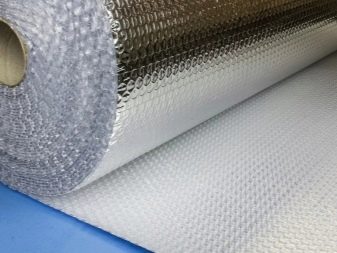

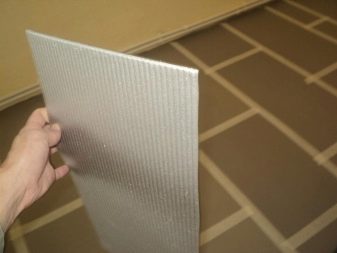

Фольгированные подложки

Подложка, имеющая фольгированную поверхность – широко применяется. Огромный плюс, что её основой может быть: плиточный пенополистирол экструдированный, пенопласт, пенополителен или пробка. Использование металлизированной плёнки приводит к значительному улучшению характеристик основы.

В роли отражающего внешнего покрытия выступает плёнка из алюминия или лавсана. Она повышает КПД водяной системы до 98%, и влияет на равномерное распределение тепла. Степень теплоотражения зависит от размера фольгированного слоя. Важное свойство этого материала заключается в том, что он не подвержен деформациям и выдерживает большие нагрузки.

Стоит отметить особое свойство лавсана — он обладает способностью к сохранению отражающих качеств и функций удерживания влаги, даже при продолжительном соприкосновении со стяжкой из бетона.

Древесно-стружечные материалы (ОСП и ДСП)

Основание древесно-стружечного типа применяется при монтаже тёплых полов по финской методике. Данный вариант даёт возможность не делать заливку стяжки из бетона.

Технология заключается в прокладке труб водяного пола в подготовленные заранее пазы. Основа обладает жёсткостью за счёт листов ДСП или реек, которые скрепляются лагами из дерева.

Особенность данного типа:

• лёгкость монтажа;
• прочность;
• экологичность;
• универсальность — возможность устанавливать под половое покрытие любого вида.

Минусы данной подложки — плохо переносит влагу, рекомендовано прокладка фольгированной плёнки между трубой и деревянным основанием, для улучшения гидро- и теплоизолирующих свойств.

К сведению! Стоит отметить, что подложку с разметкой специалисты не рекомендуют использовать как утеплитель для тёплых полов. Единственное, это изделие делает процесс раскладки плит более удобным.

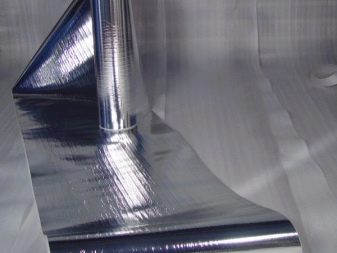

Металлизированная пленка на основе из натурального лавсана

Современный материал, применяется для всех видов теплых полов. Не рвется, выдерживает большие усилия на разрыв. Может использоваться на неровных поверхностях – ускоряется и упрощается процесс монтажа теплого пола с водяным подогревом. Не горит, длительное время сохраняет первоначальные заводские характеристики. Недостаток – боится воды, нуждается в надежной и функциональной гидрозащите.

Виды теплоизоляции с фольгой

#1		Пенополистирол	⭐ 96 / 100
#2		Вспененный полиэтилен	⭐ 98 / 100
#3		Базальтовый утеплитель	⭐ 85 / 100
#4		Минвата	⭐ 78 / 100
#5		Мультифольга	⭐ 96 / 100
#6		Фольгоизолон	⭐ 93 / 100

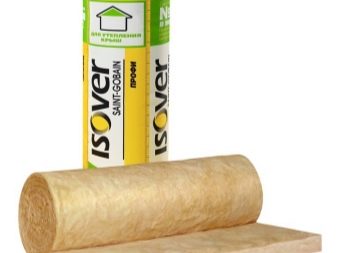

Минеральная вата

Минеральная вата приобретается и используется намного реже, даже со слоем фольги. Такой утеплитель часто используется лишь на промышленных объектах.

Плюсы

• доступная стоимость;
• низкий класс пожароопасности.

Минусы

Не подходит для укладки системы водяного обогрева. Дело в том, что в случае утечки жидкости материал легко напитается ею и потеряет все свои качества – не сможет сохранять тепло. Да и для электрических теплых полов минеральную вату использовать не рекомендуют. Главная причина негативных отзывов заключается в том, что этот материал при нагреве начинает выделять вещества, негативно воздействующие на организм.

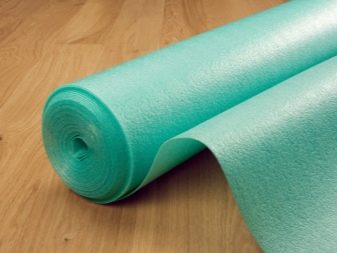

Полиэтилен вспененный

Полиэтилен вспененный – еще один часто используемый вид подложки для теплого пола.

Плюсы

• прочный;
• пластичный;
• не боится воздействия влаги;
• не страшны различные химические вещества;
• на нем не селятся болезнетворные микроорганизмы.
• может использоваться и под водяным теплым полом, и под электрическим;
• срок использования может быть очень большим.

Минусы

• боязнь ультрафиолета, но под напольным покрытием солнечный свет до материала не доберется.

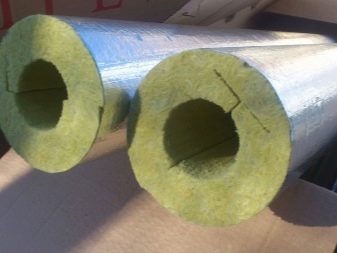

Утеплитель базальтовый

Базальтовый утеплитель имеет основу, состоящую из тонких волокон расплавленных пород габбро-базальта. Он очень похож на стекловолокно, состоящую из базальта, а не из кварца.

Плюсы

1. Негорючесть.
2. Паропроницаемость.
3. Не боится резких перепадов температур и спокойно выдержит от -200 до +700 градусов, потому и не горит.

Минусы

1. Не герметичные швы.

Видео – Пенофол и его аналоги

Какую выбрать?

Несмотря на то, что все виды подложек практически универсальны, небольшие нюансы в выборе все-таки есть. Окончательное решение зависит от выбранной системы обогрева: водяной или электрической.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

Отражающая теплоизоляция Фольгопласт

Сшитый пенополиэтилен "Полифом"

"Полифом", характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

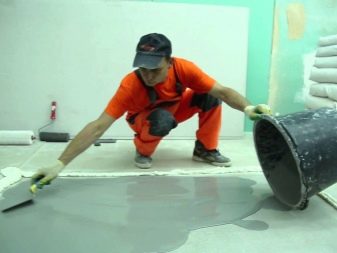

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ

Важно. Для электрических полов не рекомендуется использовать подложки, имеющие алюминиевый отражающий слой. В случае нарушения изоляции появляется непредвиденная утечка тока с возможными негативными последствиями. Отражающий слой должен быть на полиэтиленовой пленке с вакуумным напылением.

Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора.

1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.


   Выбирайте подложку в зависимости от финишного покрытия пола

2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.

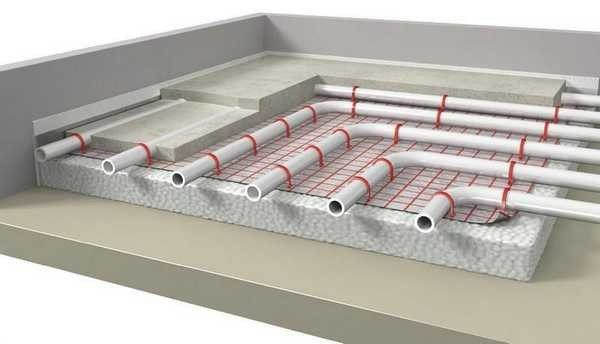

   Пирог теплого пола, пример

   Схемы теплых полов

   Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей

Назначение

Подложка укладывается между бетонной поверхностью в помещении, а также системой нагрева. Основное назначение материала – не допустить потери тепла, которое идет от элементов нагрева теплого пола. В противном случае тепло будет тратиться впустую, не проявляя никакого эффекта. Так будет прогреваться лишь потолок на нижерасположенном этаже.
Если подложка выбрана правильно, то прогрев основания пола будет не только равномерным, но и вдвое быстрейшим.

Еще одно назначение данного материала в системе теплого пола – барьер. Он не пускает с нижних этажей холод, влагу, а также пара. Это особо актуально для первых этажей над подвальными помещениями. Так как подложка обладает отличными звукоизоляционными качествами, то в многоквартирных домах не придется слушать крики и шум от соседей. Для подложки могут использоваться и другие материалы:

• Пробка.
• ДВП.
• Вспененный полимер.
• Пенофол.
• Фольгизированный материал.
• Экструдированный пенополистирол.

Но даже это нельзя назвать исключительным вариантом. Технологии не стоят на месте и постоянно совершенствуются материалы, которую могут быть выбраны в качестве подложки под электрический теплый пол. Выбор конкретного материала будет зависеть от ровности основания, где производиться укладка, а также от вида напольного покрытия в финишной отделке.

Подложка для кабельных полов

Самые большие усилия для реализации характерны для кабельного теплого пола. Ведь здесь в обязательном порядке производиться заливка раствора для стяжки. До начала монтажа следует провести целый ряд действий, которые включают в себя:

• Если возникает такая необходимость, выравнивается основания, где будет укладываться система теплого пола.
  Для этого выполняется черновая стяжка по всем правилам и требованиям.
• Устройство теплоизоляционного слоя, где и осуществляется выбор подложки.
• Выполнение бетонной стяжки по теплоизоляции, которая и будет служить основой для теплого пола.

После всех этих мероприятий можно приступать к выполнению системы обогрева. По уложенной подложке крепится монтажная лента при помощи саморезов. Именно в ленте и фиксируется нагревательный кабель системы отопления. Когда размещен кабель на подготовленном основании, выполнено полное подключение к электросети всех датчиков и кабелей, можно производить заливку бетонной стяжки.

Особое внимание уделяется подложке. В данном варианте следует отдавать предпочтение алюминиевой фольге. Ее основная задача – качественно и равномерно распределить поступающей от нагревательных элементов тепло по всему основанию пола.

Для этого есть две основные причины:

1. Создание одинакового уровня температуры по всей поверхности.
2. Избежание местного перегрева нагревательного элемента. Все избыточное тепло должно отводится на менее прогретый участок.

Использование подложки под теплый пол позволяет увеличить срок эксплуатации всей системы. Греющий кабель сможет прослужить гораздо больше времени. Он постоянно находиться в рабочем режиме, прогревается на всем объеме. Многие положительные качества на первый взгляд и незаметны от использования подложки для теплого пола.

Стоит отметить, что длительность остывания основания пола будет зависеть от площади его прогревания. Кроме этого повышенную температуру предоставляет и использование подложки, укладываемой под все компоненты системы отопления в помещении. Очень важно произвести ее укладку в процессе монтажа. Цена незначительная, но проявляемые качества очень высокие и необходимые.

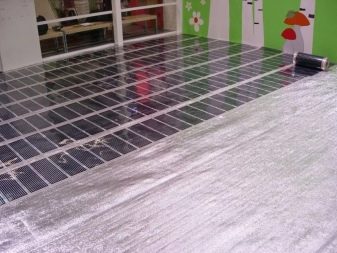

Инфракрасные полы

Здесь уже нельзя рассматривать системы как классический вариант исполнения. Не смотря на аналогичное применение подложки под составляющие теплого пола, она имеет несколько иное назначение. Ведь инфракрасная пленка и нагревательный кабель имеют разную роль в источниках тепла. Кабель воздействует непосредственно на пол, от которого и происходит прогрев воздуха в помещении. Инфракрасная пленка увеличивает температурный режим выбранного напольного покрытия, а также предметов окружающей обстановки, которыми может быть мебель, стены и т.д. И уже от данных элементов начинает прогреваться воздух в комнате.

На имеющееся основание пола производиться настил гидроизоляционного слоя, поверх которого – теплоизолирующий отражающий материал. Последний и есть подложка под систему теплого пола. Остается лишь произвести настил инфракрасной пленки. Листы пленки в определенных местах соединяются между собой, после чего производиться их подключение к электросети.

Для подложки инфракрасного теплого пола характерна очень важная особенность – она не может быть фольгированной. В качестве отражающего элемента не может быть использована алюминиевая фольга. Это полностью сочетается с требованиями безопасной эксплуатации системы отопления. Если возникнут повреждения отдельных участков нагревательных элементов, может произойти замыкание на уложенную подложку.

Подложка под инфракрасный теплый пол выполняет две основные функции:

1. Теплоизоляция.
2. Отражение инфракрасного излучения, которое направляется в пол, а не в комнату.

Низкая стоимость подложки позволяет ее приобретать повсеместно и использовать в обязательном порядке. К тому же здесь происходит экономия порядка 30% поступающего тепла. Точнее, сокращаются потери в процессе работы инфракрасного теплого пола.

Основной материал для подложки в таком случае – полимеры или вспененный полистирол. Отражающим материалом выступает металлизированный лавсан. Приобрести ее можно там же, где для реализации представлены различные системы теплого пола.

На первый взгляд, данное требование не является обязательным при устройстве инфракрасного теплого пола. Но эффективность работы системы, а также безопасность обогрева в помещении значительно повышается. Даже 30% сокращения потери тепла для любой системы будет заметной и существенной. Очень важно в процессе укладки соблюдать полностью технологию и следовать ей от самого начала и до конца.

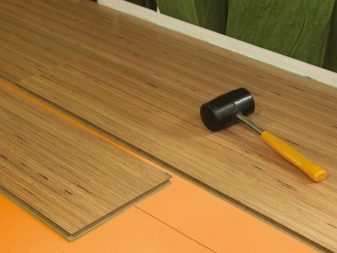

Подложка в зависимости от финишного покрытия

Наибольшую популярность в напольных покрытиях на теплый пол имеет ламинат. Его отличает не высокая стоимость, а также удобство при настиле. В таком случае следует подумать о том, чтобы приобрести подложку, необходимую для разделения покрытия от системы теплого пола. В противном случае появится большая вероятность того, что на свободных участках между нагревательными элементами и ламинатом появится люфт. Во время ходьбы это вызовет появление постукиваний и определенного звука.

Толщина подложки под ламинат обычно составляет 2-5 мм. Есть и специализированный материал для напольного покрытия, имеющий высокий уровень теплопроводности. Подложка позволяет решить целый ряд проблем:

• Дополнительный утеплитель.
• Амортизатор между покрытием и основой.
• Выравнивание перепадов. Для этого следует приобретать мягкую подложку. Ведь ламинат требует очень ровного основания.
• Предотвращение повреждения ламинатных элементов.
• Избежание появления скрипа.

Многие производители в качестве подложки рекомендуют использовать рулонный полиэтилен. К тому же ее можно будет сочетать с бетонным раствором, цементом. Она способна противостоять различных химических воздействиям, а также воздействиям микроорганизмов, вызывающих появление грибка и плесени.

Еще один вариант для подложки – пробка, которая реализуется в рулонах или плитах. Выполняется она из прессованной крошки от пробкового дерева. Предпочтение следует отдавать именно рулонам за счет сокращения отходов в процессе монтажа всего «пирога». В процессе эксплуатации пробка не будет деформироваться и не дает усадки. Это все и подскажет, какую подложку под ламинат под теплый пол выбрать.

Еще один вариант напольного покрытия – линолеум. Здесь, наоборот подложка под теплый пол должна быть твердой. В противном случае от тяжелой мебели или постоянной ходьбы могут образоваться вмятины в основании пола. Как отличный вариант – ДВП.

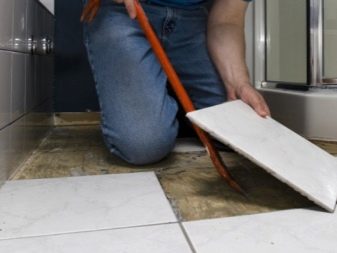

Часто используют керамическую плитку. Без теплого пола она имеет свойства оставаться холодной даже в жаркую погоду. Для электрического теплого пола в таком случае в качестве подложки лучше всего применять лавсановое металлизированное покрытие. Это позволит прогреть плитку с максимальной эффективностью. Главное в данном случае – использовать материал одинаковой толщины.

Подложки под теплые полы с водяным отоплением

В связи с тем, что водяные полы в большинстве случаев имеют верхнюю цементно-песчаную стяжку, к подложкам предъявляются более жесткие требования, чем для теплых полов с электрическим подогревом.

1. Высокие показатели механической прочности. Рекомендуется использовать подложки из экструдированного пенополистирола, листовой фанеры, плит ДСП и ОСП. Эти материалы способны выдерживать большие значения нагрузок, не имеют эффекта остаточной деформации.


   Как укладывать теплый пол на фанеру

2. Устойчивость к повышению влажности. После ликвидации аварийных протечек материалы должны быть пригодными к повторному использованию. Все пиломатериалы для подложек должны быть влагоустойчивыми. Конечно, протечки во время эксплуатации водяного пола крайне нежелательное явление, во время монтажа системы следует принимать все меры по их недопущению весь период эксплуатации пола.


   Укладка подложки и монтаж труб теплого пола

3. Обеспечение надежной фиксации системы трубопроводов в заданном положении. В настоящее время производители предлагают для водяных полов специальные подложки с бобышками, что не только упрощает и ускоряет процесс монтажа, а и обеспечивает одинаковое расстояние между трубопроводами по всей поверхности пола, гарантирует длительную эксплуатацию оборудования.


   Маты с бобышками

Подбирая толщину подложки нужно принимать во внимание эффективность теплоизоляции основания. Если дом деревянный и перекрытия имеют теплоизоляцию минеральной ватой, то толщина подложки может быть незначительной. И наоборот, если подложка служит главным теплоизоляционным материалов, то ее теплопроводность должна быть минимальной. Большой положительный эффект дает алюминиевая теплоотражающая пленка на лицевой части, наличие ее приветствуется всеми профессионалами.

Фольгированная подложка для теплого пола Фомисол с разметкой

Фольгированный полистирол

Фольгированный пенополистирол с разметкой

Теплые водяные полы могут устанавливать под ламинат, линолеум, керамическую плитку или покрытия из натурального и искусственного камня. Физические особенности финишных половых покрытий оказывают значительное влияние на выбор технических характеристик и линейных параметров подложки. Чем больше вес полового покрытия, тем прочнее должна быть подложка.

Обратите внимание на толщину пирога теплого пола

Правильный подбор всех элементов теплого пола с учетом максимально широкого перечня индивидуальных особенностей повышает эффективность его функционирования, понижает сметную стоимость строительно-монтажных работ и увеличивает длительность эксплуатации. Оптимальный выбор можно сделать только в том случае, если он делается осознанно на основании знаний о разновидностях и технических показателях различных видов подложек.

Конструкция систем водяного теплого пола

Обогрев полов, работающий благодаря использованию горячей воды, подразумевает собой конструкцию, изготовленную из отопительного элемента, который обычно покрыт стяжкой из цемента.

Подложка для теплого пола

Но также водяной пол может быть произведен и без применения цементных эмульсий – это уместно для тех помещений, полы в которых не могут осилить большую нагрузку. Полы с бетонной стяжкой состоят из следующей конструкции:

1. черновой каркас пола. Обычно это перекрытие или стяжка из бетона по грунту;
2. слой гидроизоляции. Нужно, чтобы грунтовые воды не попадали в помещение снизу. Актуально и для «пирога» по грунту, и для помещений, находящихся на первом этаже;
3. слой утеплителя. Обычно применяется пенополистирол, который идеально справляется с предотвращением ухода тепла в грунт, плиту перекрытия или подвал;
4. слой полиэтилена. Обычно устанавливается в два слоя. Не дает воде из бетонного раствора уйти в грунт или впитаться в утеплитель. Кстати, для этих целей нельзя использовать фольгоизол, так как среда, которая формируется благодаря влиянию бетона, очень агрессивна, а компоненты, которые присутствуют в цементной смеси, разъедают материал;
5. арматурная сетка с ячейками примерно 5-10 см. Нужна для упрочнения стяжки и фиксации трубопровода;
6. трубы для обогревательной системы. Из нее формируется водяной контур. Закрепляется с помощью пластиковых уздечек на арматурную сетку. Для получения эффективной системы обогрева, функционирующей на горячей воде, нужно укладывать трубу с расстоянием 10-30 см. Уздечки применяются по 2-3 шт на каждый метр;
7. покрытие бетонной стяжки. Заливка осуществляется поверх проложенной и подсоединенной системы;
8. подложка для теплого пола. Устанавливается подкладка на стяжку под напольное основание. Можно применять вспененный полиэтилен, изолон;
9. итоговое покрытие. Именно о грамотном выборе конечного покрытия мы сегодня поговорим. А вы знали, что далеко не каждый материал можно класть на конструкцию теплого пола?

Не стоит забывать, что теплый пол является не системой отопления дома, а лишь ее деталью, которая нужна для благоприятного проживания. Полностью отопить комнату он не может. Нагрев поверхности не может быть больше 30 градусов.

А водяной пол не может прогреваться более чем на 50 градусов. И степень его нагрева контролировать трудно – на это воздействует множество факторов. Вот поэтому выбор покрытия под теплый пол не простой, как кажется на первый взгляд.

Горячая вода долго остывает. Если устройство перегрелось, то и охлаждение займет много времени.

Увы, некоторые виды покрытий пола отрицательно реагируют на резкие скачки температур и излишний нагрев, деформируясь и утрачивая эксплуатационные свойства, более того, могут выбрасывать в воздух вещества, оказывающие пагубное влияние на организм человека.

Функции подложек

Как уже упоминалось, подложка обеспечивает переадресацию тепла исключительно вверх. Только ее использование повышает в несколько раз эффективность использования отопительного контура, что сказывается на динамике прогрева помещения. Подложка – многослойная конструкция, в которой различают такие функциональные слои:

Практически нет разницы, для какой конструкции будет использована эта часть многослойного пирога: для водяных или электрических полов. Но в последнее время электрическая система теплого пола уже включает в себя слои теплоизолирующего материала. А вот водяной пол приходится монтировать послойно.

Итак, ожидаемые от подложки практические качества:

1. Отличные характеристики по тепло- и гидроизоляции;
2. Способность к отражению тепловых лучей;
3. Возможность выдержать значительные тепловые перепады при соприкосновении с нагревательными элементами;
4. Отсутствие выпадения конденсата;
5. Изоляция шума.

Дополнительным моментом в перечне свойств материалов для подложки должна быть его экологическая безопасность.

Не менее важна пластичность материала, обеспечивающая удобство его монтажа. При этом желательно, чтобы все подложки были безопасны экологически и обладали стойкостью к деформации.

Это важно! Существует мнение, что подложка не нужна, если верхнее покрытие теплого пола керамическая плитка.

Тем не менее, если исходить из вопросов экономичности системы, лучше все-таки использовать подложку перед тем, как класть трубы.

Этапы формирования подложки

От правильного монтажа теплоизоляционной прослойки зависит эффективность функционирования всей системы в целом. Пройдемся по основным этапам ее формирования…

Подложка под теплый пол укладывается на подготовленное основание.

• Работы провести несложно и это, наверное, самый простой этап создания многослойной системы обогрева пола. Действовать необходимо так: постепенно размотать рулон по всей длине комнаты; отрезать лишнее строительным (обязательно острым) ножом;
• встык простелить следующий ряд подложки;
• после того, как рулон будет отрезан по длине, нужно проклеить стык строительным скотчем.

Качественная гидроизоляция никогда не допустит образование конденсата и тем самым продлит срок эксплуатации всей системы.

Материалу, который способен удерживать тепло в «пироге» отводится достаточно ответственная роль. Важно выбрать его толщину, лучше сделать её больше, чем меньше. В последнем случае возрастает шанс обогревать подвал или землю (если речь идет о первом этаже) или соседей (когда квартира расположена на этаже). Итак, утеплитель должен быть:

1. Оптимальной высоты.
2. Уложен встык.
3. Соединен с другим рядом утеплителя монтажной пеной или специальным клеем.

При этом желательно, чтобы слой получился ровным. Теперь поверх утеплителя нужно будет уложить следующий слой «пирога».

Стоит знать! Сейчас выпускаются материалы, которые предназначены исключительно для теплого пола. В этом случае они имеют рифленую поверхность и, возможно, фольгированный верхний слой.

Если утеплитель и гидроизоляция не дают теплу уходить вниз и не образовывают конденсат, то фольгированный слой обязан перераспределять тепловые потоки. Направление тепла вверх может выполнить любая подложка из фольги.

Выбирая фольгу в рулонах для пола, нужно ориентироваться на ширину. Это поможет подобрать тот вариант, при котором можно будет только резать фольгу по длине.

При укладке важно, чтобы она немного заходила на стены. Там её стоит закрепить скотчем. Также при монтаже стяжки водяного теплого пола необходимо помнить про использование по периметру помещения демпферной ленты.

Фольга для подложки нужна достаточно плотная и крепкая. К ней нужно будет прикрепить трубы, а затем она первой из слоев «пирога» выдержит нагрузку, которую даст бетонная стяжка.

Каждый слой подложки выполняет определенную ограниченную функцию, но только все вместе они способны сделать качественное основание для укладки труб водяного пола.

Особенности выбора подложки

Выбирать подложку нужно тщательно, так как от неё зависит не только работа тёплого пола, но и атмосфера в вашем доме. Поэтому, при покупке утеплителя профессионалы советуют уделять внимание следующим моментам и делать выбор на основе ниже перечисленных параметров.

По типу тёплого пола

Необходимо, чтобы подложка отвечала требованиям, которые заложены производителями отопительной системы:

1. Водяной пол — для такой конструкции применяется фольгированная подложка со светоотражающим покрытием. Данный мат стоит недорого, и отлично подходит при желании сэкономить жизненное пространство, однако вид не рекомендован для цокольных этажей. Для водяных полов лучше брать плёночные модели, они хоть и дороже, но оснащены повышенными теплосвойствами. Отличное решение для водяной конструкции — подложка из экструдированного пенопласта с бобышками, она обладает повышенным качеством и простотой монтажа, так как трубы укладываются в пазы. Выбор рулонного пробкового материала или вспененного полистирола будет также хорошим вариантом.
2. Электрический пол — подойдёт фольгированный  рулонный или плиточный утеплитель. Не рекомендуется наличие алюминиевого отражающего слоя, лучше, если это будет вакуумное напыление. Если высота допускает более толстый пирог, то стоит положить пенополистирол с фольгированным слоем толщиной 2 — 3 см. При ограничении в высоте, в качестве теплоизоляции можно использовать вспененный полиэтилен 2 — 3 мм.

Для инфракрасной модели пола можно выбрать листы ДСП или магнезитовые плиты, но предварительно потребуется проложить фольгированную плёнку.

По виду полового покрытия

Чем меньше вес напольного покрытия, тем допустимо использовать подложку с более низкой прочностью.

При монтаже ламината можно применять вспененный полимер, а при использовании керамической плитки, укладка которой будет осуществляться на бетонную стяжку, нужна подложка из экструдированного материала, который имеет повышенную прочность.

Под линолеум требуется только твёрдая основа или дополнительная тонкая бетонная стяжка.

По типу основания

Практически любой вид подложки, возможно, укладывать как на бетонное черновое основания, так и на деревянное.

Единственная особенность при монтаже на деревянный пол повышенный уровень гидроизоляции и огнестойкости.

Фольгированный элемент для теплого пола: работает или нет, виды, правила укладки

Во многих конструкциях теплого пола рекомендуют использовать фольгу или теплоизоляцию с фольгированным напылением. Но есть и противники использования этого материала. Они говорят, что фольгированная подложка для теплого пола — пустая трата денег.

Работает или нет

Фольгированная подложка под теплый пол вызывает больше всего споров. Есть два противоположных мнения. Одно — за использование этого материала. Его сторонники утверждают, что будет ощутимая экономия на потерях «в пол» за счет отражения тепла обратно.

Даже большинство схем рисуют с применением фольги под нагревательным элементом теплого пола

Второе мнение — нужна теплоизоляция, кладите 50 мм ЭППС.

Фольга или 2 мм подложка с блестящим полом в этом не поможет. И отражение в твердом теле не работает, так что говорить об отраженном тепле в толще бетона не имеет смысла.

Давайте подробнее рассмотрим обе точки зрения, а потом посмотрим на результат тестов.

Плюсы и минусы

Фольгированная подложка для пола отличается высокой эффективностью в плане энергосбережения. Среди плюсов применения этой продукции также отмечают следующие моменты:

• не увеличивается высота конструкции пола, так как толщина фольгированного полотна варьируется в пределах 2-10 мм;
• материал легко монтируется, это под силу даже начинающим умельцам;
• утеплители с отражающим слоем располагают свойствами шумопоглащения;
• подложка с фольгой способна выдерживать постоянные высокие нагрузки температур в диапазоне до +90°Cи выше;
• отдельная категория ресурсов с отражающим покрытием подходит для обустройства любого вида подогреваемых полов;
• на поверхности большинства моделей фольгированного утеплителя выполнена разметка для упрощения процесса укладки элементов отопительной конструкции;
• отдельные модификации материала оснащены липким слоем для облегчения монтажных работ.

Фольга для теплого пола является решением по энергосбережению

Среди недостатков отмечают дороговизну наиболее эффективных видов фольгированного утеплителя под теплый пол. К примеру, мультифольга реализуется по цене от €5 м².

Другой минус в копилку: минеральные подложки с металлизированной поверхностью не стоит использовать при обустройстве полов с подогревом.

Все потому, что под воздействием высоких температур из материала выделяются токсичные соединения.

Чем может помочь фольга в стяжке

Как известно, от блестящих поверхностей излучение может отражаться. Тепло в стяжке тоже частично передается за счет излучения. Завернув обратно хотя бы часть лучей, направленных вниз, можно сократить потери тепла.

Для этого и предназначена фольгированная подложка для теплого пола. Ее кладут на основание, а сверху трубы с теплоносителем. Та часть теплового излучения, которая направлена вниз, будет отражаться и возвращаться в помещение.

Многие решают, что затраты не слишком большие, а возможное уменьшение платы за теплоносители — греет душу. Тем более, что стяжки (подготовку и собственно стяжку с теплым полом) все равно надо «развязать».

Так можно использовать не просто полиэтиленовую пленку, а вспененный полиэтилен с лавсановым напылением или фольгой.

При монтаже пленочного нагревателя под него требуется укладка подложки. В качестве подложки можно применить фольгированный материал или любой другой вид тонкого упругого материала (техническая пробка, хвойная подложка и т.д.).

Пленочный теплый пол чаще всего делают под ламинат, а он имеет барабанный эффект. Основная задача подложки — выровнять микронеровности основания и уменьшить барабанный эффект. Вспененный полиэтилен справляется с этой задачей неплохо.

А фольгированная пленка способствует сохранению тепла. Это снова доводы продавцов. Звучит заманчиво.

Доводы противников

Давайте обсудим второе мнение, которое состоит в том, что фольга, фольгированная подложка или любой другой блестящий материал в стяжке работать не может. Пока говорим о возможностях отражения лучевого тепла. Да, блестящие поверхности отражают излучение (свет и тепло, в частности).

Но для этого перед отражающим слоем должна быть прослойка прозрачного для этого излучения материала. Так при утеплении стен/потолка, между фольгированным слоем и отделкой, оставляют воздушный зазор в несколько сантиметров. В этом случае и вопросов не возникает насчет ее эффективности. В стяжке о зазоре речи нет.

Вернее, не совсем так.

Перед началом монтажа греющего элемента укладывается фольгированная подложка для теплого пола

Теоретически такой зазор имеется, если слой фольги или другого защитного материала залит прозрачным полимером. Так стали делать для защиты фольги от разрушения в слое бетона.

Просто величина зазора должна быть не менее длины отражаемой волны. А она составляет доли миллиметра. Так что, теоретически, защитного слоя полимера достаточно для соблюдения условий отражения.

Но вот можно ли говорить о том, что отраженные лучи существенно смогут повлиять на общие теплопотери…

В толще бетона теплообмен при помощи излучения составляет очень малую долю. Конкретных данных нет, но это даже не 1%, а меньше. Тем не менее, будем считать, что излучением передается один процент тепла. Пусть вниз будет направлена половина (в реалии меньше).

Это 0,5%. Отразится тоже далеко не все, что направлено вниз. Пусть тоже половина. Итого, это 0,25%. То есть, вернуть можно не больше, чем 0,25% тепла. При расходах на отопление теплыми полами в размере 5000 тыс., экономия составит 12,5 рублей в месяц. Не смешно.

Фольгированная теплоизоляция — не редкость. Но имеет ли смысл класть ее в теплый пол

Плюс ко всему, наиболее популярный (потому что самый дешевый) материал из этой категории — вспененный полиэтилен с нанесенным блестящим покрытием. Для утепления стен, потолков он подходит.

А в стяжке или под ламинатом, под нагрузкой он сминается. От «вспененности» не остается и следа. Остается только тонкий слой полиэтилена и пленка поверх. Так что как утеплитель в стяжке он работать не может.

В общем, сложно сказать, работает ли отражающая теплоизоляция в конструкции теплого пола.

Что показывают эксперименты

Все споры и утверждения — это всего лишь теории и пробы применить имеющиеся знания к неисследованной области.

Никто пока не ставил «чистый» эксперимент, который наглядно доказал бы работает или нет фольга в конструкции теплого пола.

Есть пару экспериментов, которые поставили «обычные пользователи», которые хотели для себя выяснить целесообразность применения фольгированной подложки для теплого пола.

Первый эксперимент

Первое тестирование проводилось с греющей пленкой, на которую уложен ламинат.

В одной части использован Фольгоизол толщиной 2 мм с фольгой и защитным покрытием, в другой аналогичный по толщине вспененный полиэтилен, но без ламинирования. Сняты показания при помощи пирометра.

Как обычно, в таких приборах температура отображается цветом. Чем темнее оранжевый, тем теплее. В данной модели была также возможность вывода результатов в виде таблицы. Данные на фото.

По этим данным получается, что разница в температуре пола с одинаковым утеплителем с фольгой и без есть. Она составляет 1,5°С. Не так много, но вполне ощутимо. Так же как рукой мы ощущаем разницу лба здорового человека (36,6) и больного (38). Примерно такая же разница будет ощущаться ногами.

Проверка работы в стяжке

Второй эксперимент провели имитировав водяной теплый пол. На бетонной пустотной плите залили три куска стяжки толщиной 35 мм. Один участок был без утепления, второй — с использованием Фольгоизола.

Это вспененный полиэтилен 2 мм с фольгированным покрытием. Третий — со вспененным полиэтиленом толщиной 5 мм. Через все три стяжки пропущена труба с теплоносителем.

Для нивелирования разницы температур скорость движения выбрана высокой, что минимизировало разницу.

Фольгированный элемент для теплого водяного пола: работает или нет

Если посмотреть на графики, то получается, что температура стяжки с фольгой на 1,5 градуса выше, чем без него. То есть, этот эксперимент показывает примерно ту же разницу, что и предыдущий, но в других условиях.

Подготовительные мероприятия

Приступая к установке подложки с фольгой под тёплый пол, следует подготовить инструменты, которые понадобятся в работе. Нужно запастись:

• ножом или ножницами;
• рулеткой;
• алюминиевым скотчем.

Помимо этого, следует купить необходимое количество выбранного вида фольгированного утеплителя.

Монтаж на цементную стяжку

Укладка подложки под нагревательное устройство выглядит следующим образом:

1. Основание очищается от пыли и мусора. Если на плите есть неровности и трещины, они замазываются специальным раствором, который обязательно должен высохнуть, прежде чем устанавливать подложку.
2. Подготавливается отражатель — он нарезается необходимой длины.
3. Укладывается материал от угла помещения вплотную к стене, отражающей поверхностью вверх. На основу матов точечно осуществляется нанесение клея.

• Раскладываются следующие полосы в стык.
• Обрабатываются швы при помощи алюминиевого скотча, это исключит образование щелей, что обеспечит качественную тепло и влагоизоляцию.

После, можно переходить к укладке отопительной системы и напольного покрытия (линолеума, паркета, ламината).

К сведению! Монтируя кабельную или водяную систему, можно использовать любой тип утеплителя: с фольгой и без неё, а для инфракрасной — только имеющую фольгированное покрытие.

Кроме того, при заливке стяжки из бетона на кабельный или водяной тёплый пол, качество подложки из алюминиевой фольги значительно понижается. Ведь бетон при соприкосновении с фольгой разъедает её, тем самым, она теряет свои свойства.

Укладка на дерево

Если основание из дерева, то лучше брать утеплитель на самоклеящейся плёнке. При наличии обычной подложки, можно использовать двухсторонний скотч для фиксации.

Процесс работы следующий:

1. Подготавливается основа: убирается пыль и мусор. Можно обработать поверхность шлифовальной машинкой.
2. Чтобы древесина сохранилась лучше, она обрабатывается антисептическим средством.
3. Когда грунтовка высохнет, раскатывается утеплитель, он обычно бывает в рулоне, отрезается нужный размер. Укладывается материал отражающей поверхностью вверх, снимается защитная пленка, и утеплитель придавливается к полу. Полосы стелются в стык, не должно быть зазоров.
4. Стыки проклеиваются фольгированным скотчем.

• Производится монтаж нагревательных элементов и напольного материала.

Подложка — это обязательное слой пирога тёплого пола, особенно при строительстве частного дома или в квартирах на первом этаже. А если использовать утеплитель с фольгированным слоем, то система будет функционировать на много эффективнее.

Фирмы

Среди известных производителей изолирующих материалов для систем теплого пола можно отметить:

• Корпорация «Технониколь». Наиболее известен у этого производителя экструзионный пенополистирол марки «Техноплекс», разработанный специально для частного домостроения. Изолятор поставляется в виде плит толщиной от 10 до100 мм.
• Компания Valtec производит комбинированный материал – мультифольгу, состоящую из слоя пенополиеэтилена, слоя фольги и пленки, защищающей от агрессивных сред. В частности, щелочной среды создаваемой бетонной стяжкой.
• Penoterm имеет в ассортименте подложки Penohome из пенополиэтилена и Penopremium из вспененного полипропилена. Оба варианта покрыты ребристой лавсановой пленкой.
• Arbiton Izo-Floor производит экструзионный вспененный полистирол в рулонах и матах.
• Корейская подложка производителя DH-Hilon изготовлена из полипропилена с лавсановым покрытием.

Производители

Сегодня в ассортименте подложек может потеряться даже самый искушенный покупатель. Для того, чтобы не растеряться в самый ответственный момент и приобрести действительно качественный и надежный утеплитель, рекомендуется, в первую очередь, обратить внимание на продукцию следующих производителей. Среди них есть как отечественные, так и корейские и даже португальские компании.

Все они занимаются выпуском и изготовлением качественных утеплителей для теплых полов, и отзывы покупателей это только подтверждают:

• Вспененный рулонный утеплитель фирмы «Стенофон» считается одним из лучших на сегодня. Он обладает прекрасными теплоизоляционными и шумопоглощающими характеристиками. В процессе эксплуатации подложка не выделяет вредных веществ и не меняет технических характеристик.
• Крупнейшая отечественная компания «Евроизоляция» предлагает своим покупателям по-настоящему широкий ассортимент подложек для теплого пола, изготовленных из различных материалов. Качество и безопасность каждого утеплителя подтверждают не только отзывы, но и соответствующие сертификаты качества.

• «Изоком» – это серия теплоизоляционных материалов для теплых полов различных видов. В ассортименте компании каждый покупатель сможет найти подложку, идеально удовлетворяющую всем требованиям. Так, здесь представлено более 4 видов различных утеплителей.
• Valtec – это совместный итальянско-российский бренд, который занимается выпуском теплоизоляционной продукции, в том числе и подложек для теплого пола. Сегодня ассортимент марки насчитывает более 6 разновидностей. Отличительными чертами товаров этой компании являются доступная стоимость, высочайшее качество и индивидуальный подход к каждому покупателю.
• Premium Cork – это португальский производитель, который выпускает натуральные подложки отменного качества по вполне доступной стоимости. Ассортимент не так уж и велик, однако товары действительно качественные.

Отзывы о подложках для теплых полов этих производителей наиболее положительные, поэтому вполне разумно изучить сначала их продукцию, а потом уже принимать решение о приобретении конкретного утеплителя.

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге,  экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы!
В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

•  На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

Технология укладки

Сразу стоит отметить, что укладка подложки каждого вида должна осуществляться по индивидуальной технологии, подбираемой в зависимости от вида теплого пола и материала утеплителя. Есть общий перечень технологических работ, последовательно выполняемых во всех случаях:

• Демонтаж старого напольного покрытия или стяжка нового пола. Если планируется осуществить монтаж теплого пола в новом доме, то сначала необходимо выполнить все черновые работы, сделать стяжку пола любым удобным способом, дождаться ее окончательного высыхания и лишь потом приступить к следующему этапу. Если есть необходимость демонтировать старый пол, то покрытие полностью удаляется при помощи инструментов, весь мусор собирается и вывозится на свалку, а рабочая поверхность тщательно очищается.
• Необходимо внимательно изучить бетонную основу на предмет наличия таких изъянов, как сколы и трещины. Они должны быть ликвидированы при помощи цементной смеси.
• Необходимо убедиться в том, что полы идеально ровные, не имеют никаких изъянов. В случае сильных перепадов высот настоятельно рекомендуется залить пространство всего пола самовыравнивающейся смесью, слой которой не должен превышать 3 см.

• Для того, чтобы нивелировать температурные перепады, по периметру нижней части стен крепится специальная лента.
• По всему периметру основы расстилается прочная полиэтиленовая пленка с обязательным напуском на стены.
• Сверху ровным слоем укладывается подложка. Обратите внимание, чтобы укладка всех частей осуществлялась стык в стык. Положить подложку следует так, чтобы плотность материала была не менее 150 г/кв. м.
• Затем поочередно монтируются остальные части системы теплого пола.

Несмотря на кажущуюся трудность, укладка как самой подложки, так и всей системы теплого пола не такая уж и трудная. Эта работа требует терпения и внимательности, а при наличии должных навыков не занимает много времени.

Установка ламината на теплый пол

Ламинат является природным напольным покрытием, а это значит, что ему присуще все преимущества и минусы натуральной древесины. Вот почему при установке ламинатной доски на электрический пол важно применять подложку.

Если ее не укладывать, то пол будет шумным. В ситуации, когда теплый пол устанавливается на наливной пол или тонкую стяжку, то система подложка-электрический пол предполагает использование самого тонкого материала – 3 мм.

На момент использования она под массой других слоев уменьшится до 2,5 мм. В итоге подложка для теплого пола будет отличным изолятором тепла и сохранит высокие звукоизолирующие характеристики.

Укладка подложки под водяную систему

Основным требованием системы теплых полов считается обеспечение высокого уровня теплоотдачи. В этой ситуации тепло не будет тратиться зря. При условии, что пол стоит на трубах, подложка при аварии будет выполнять вспомогательную функцию гидроизоляции.

Подложка под теплый пол фольгированная отражает тепло и не идет на нагрев потолков соседей с нижнего этажа. Фольга при хорошей толщине может быть в чистом виде или на полимерной базе. Теплоизолятор имеет невысокий уровень гидроизоляции.

Укладка подложки под водяной пол

Необходимо устанавливать отдельно покрытие из изоляционного материала. Главное отличие при сравнении одинаковых моделей подложки для водяного теплого пола состоит в цене и различных сроках службы.

На современном рынке пока нет достаточно разнообразного ассортимента.

Подложка под пленочный ИК теплый пол

Во время установки ИК теплого пола для снижения потерь тепла также применяется подложка. Она кладется под пленочное покрытие с ИК-резисторами. В качестве подложки могут применяться листы ДВП или магнезитовая плита.

Подложка под пленочный теплый пол может быть произведена в виде металлизированной полимерной пленки. Она также считается отражателем тепла.

При его производстве в основе применяется вспененный полиэтилен, который с одной стороны покрывается металлизированной полимерной пленкой.

Данный материал очень эластичный, тонкий и практичный, а еще экологично безопасный. Его функция состоит в остановке тепла на трех путях его размещения:

1. проводимость тепла;
2. конвекция;
3. излучение.

Если используется качественная подложка под инфракрасный теплый пол, то тепло будет сохраняться долгое время.

Благодаря применению подложки, при установке теплого пола с любым методом работы получается отразить до 98% теплового излучения. Таким образом, намного уменьшаются энергетические затраты.

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

•
  Фольгированные маты
  На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства.

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные маты

  Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
• Плоские маты из пенополистирола

  Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
• Специальные маты с бобышками.

  Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

  Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ:
  • ряды фигурных выступов упрощают монтаж труб
  • не требуется дополнительной фиксации труб
  • не требует дополнительных слоев перед укладкой стяжки
  • сопутствует равномерному распределению теплопроводящих элементов конструкции
  • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Кроме того с такими материалами, когда речь идет о теплых полах, лучше работать специалистам, которые обладают широким опытом.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Пожалуй единственными минусами такой системы из “слоеного пирога” будет дороговизна и значительное уменьшение высоты помещения (не подходит для помещений с низкими потолками).

Пошаговый алгоритм укладки подложки под ламинатную доску на нагреваемый пол

Рассмотрим процедуру укладки подложки из вспененного полиэтилена под ламинатную доску на нагреваемый пол.

Прежде всего вам необходимо убрать рабочее пространство. Для этого вы можете воспользоваться обычным веником или пылесосом.

Убираем рабочее пространство

Затем укладываем расстеленную рулонную подложку на очищенную поверхность.

Укладываем рулонную подложку на очищенную поверхность

Расстеленную подложку можно зафиксировать двусторонним скотчем, после чего приступить непосредственно к укладке ламинатных досок.

Фиксируем подложку и приступаем к укладке ламината

Подложка на нагреваемые полы с жидким теплоносителем

При любых конструкциях нагреваемых полов подложка должна выполнять функции повышения теплоотдачи нагревательных элементов. В том случае, если вы используете жидкий теплоноситель – то есть конструируете теплые водяные полы – ваша подложка может дополнительно выполнять функции по гидроизоляции поверхности.

При монтаже нагреваемых водяных полов можно использовать такую подложку, которая дополнительно будет являться основой для монтажа трубопроводной системы теплоносителя. Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Подложка под трубы для теплого пола

Как правило, такая подложка изготавливается из пенопласта. Один и типов подложки под теплый водяной пол показан на фотографии.

Нужно помнить, что хорошая подложка будет иметь в своей основе фольгу. В том случае, если ваша подложка не имеет фольгированного слоя, то имеет смысл положить на пол отдельно тонкий фольгированный материал, а затем уже теплоизоляционную подложку.

Кроме того, при укладке теплого водяного пола вам может потребоваться и дополнительная укладка монтажной армирующей сетки, которая будет служить основой для фиксации трубопроводной системы.

В таком случае подложка под теплый водяной пол будет иметь вид своеобразного «бутерброда», состоящего из фольгированного слоя, слоя тепловой изоляции и слоя армированной монтажной сетки.

Вариант такой подложки показан на рисунке.

Подложка из армирующей сетки

Подложка под теплый электрический пол

Подложка под теплый электрический пол по своей конструкции напоминает подложку под теплый пол с жидким теплоносителем. Однако в этом случае, вам может не понадобиться дополнительной гидроизоляции поверхности.

В таком случае на выровненную и предварительно очищенную поверхность основания укладывает слой подложки, который может состоять из комбинированного материала, включающего в себя фольгированный слой. Далее на поверхность подложки крепится монтажная лента, к которой хомутами прикрепляется нагревающий кабель.

Фиксация нагревающего кабеля

В дальнейшем собранная конструкция заливается цементно-песчаной стяжкой

Процесс заливки цементной стяжкой

Укладка подложки под нагреваемый инфракрасный пленочный пол

При монтаже нагреваемого инфракрасного пленочного пола также необходимо использовать подложку с теплоизолирующими и отражающими свойствами. В этом случае подложка укладывается непосредственно под пленку нагреваемого инфракрасного пола. Помимо рулонной подложки вы можете использовать в качестве теплоизолятора древесно-волокнистую плиту и магнезитовые плиты.

Укладка подложки на пленочный пол

Если на вашей подложке отсутствует фольгированный слой, то вы также можете сконструировать «бутерброд» из теплоизолятора и фольги.

Хорошим выбором в качестве подложки под теплый пленочный пол может являться изолятор пенофол.

Он имеет армированную структуру с воздушными пазухами, обладающими отличными теплоизолирующими свойствами и фольгированный слой, который значительно снижает теплопотери в помещении.

Подложка с фольгированным слоем задерживает до 97 процентов тепловых лучей, что значительно повышает эффективность работы вашей отопительной системы.

При укладке подложки на теплый пол под любые виды финишного покрытия вам необходимо помнить несколько важных нюансов.

1. Прежде всего обратите внимание, что отражающая фольгированная сторона подложки должна быть обращена вверх.
2. Подложку следует укладывать встык. Для того, чтобы предотвратить теплопотери на местах стыков, полосы подложки лучше всего соединять металлизированным скотчем. Это послужит также дополнительным барьером для влаги и пара.
3. Нагревательные элементы, будь то электрический кабель, инфракрасная пленка или трубопровод с жидким теплоносителем должны монтироваться поверх покрытия, отражающего тепловые лучи.

Линолеум на теплый пол

Данный вид покрытия является одним из самых востребованных отдельных видов. Применяется он часто, но можно ли устанавливать его на теплые водяные полы?

Итак, для установки на обогревательную систему можно применять только природные линолеумы (мармолеумы) или созданные из ПВХ (виниловые). Второй вариант отличается низкой стоимостью.

Применение керамических покрытий

Самый лучший тип покрытия для такого типа теплых полов – это керамическая плитка. Она даже при высокотемпературном нагреве остается самым чистым и безвредным материалом среди всех применяемых для финального этапа облицовки пола.

Керамическое покрытие для теплого пола

Также она даже при повторном цикле нагрев-остывание не деформируется, имеет высокие показатели устойчивости к влаге и без труда очищается. Кстати, высокая скорость нагрева может быть недостатком применения керамики – не всегда для ног это бывает полезно.

Плитка, как и итоговое покрытие для водяного пола, – идеальнее решение для тех, у кого постоянно замерзают ноги и кто часто болеет простудой.

Монтаж

• Замеры
  Монтаж подложки для теплого водяного пола следует начать с замеров помещения, в котором необходимо установить теплые полы. При замерах важно учитывать, что пленочные и фольгированные маты продаются в рулонах, а все прочие в основном в плитах. На этапе замеров вашей задачей будет минимизация длины стыков и исходя из этой задачи нужно подбирать ширину рулонов или ширину и длину матов для подложки под теплый пол.
•
  Подготовка несущей поверхности
  На следующем этапе полы нужно очистить от мусора и неровностей. Это позволит более равномерно разложить материал подложки на следующем этапе.
• Укладка материала
  Материал подложки должен лежать свободно и без натяжений.

Для предотвращения сминания рулонных материалов лучше использовать длинный, но не тяжелый груз – например брусок.

• Проклейка
  Стыки подложки перед прокладыванием труб и стяжки следует проклеить, для этой цели лучше всего подойдет алюминиевый скотч, или его более дешевый аналог – металлизированный скотч.

Советы и рекомендации по выбору подложки

Наиболее удачной считается конструкция, в которой роль подложки предоставлена пенополистиролу. Материал невосприимчив к механическим и ударным нагрузкам, обладает высокой шумо-, гидро- и теплоизоляцией. Когда в приоритете экологичность продукта, придется приобрести пробковую изоляцию, которая максимально соответствует требованиям отопительной системы. Тонкие пенополистирольные подложки выручают при создании конструкций с минимальной толщиной.

Сложно переоценить значение изолирующей прокладки для систем обогрева. От размещения «водного змеевика», соответствия декоративному покрытию напрямую зависит эффективность функционирования системы.

[spoiler title="Источники"]

• https://TrubaNet.ru/teplyjj-pol/podlozhka-pod-tjoplyjj-pol.html
• https://arbolit.org/materialy-i-instrumenty/podlozhka-pod-teplyy-pol-pravila-vybora-harakteristiki-luchshie-marki-sovety-po-montazhu.html
• https://dekoriko.ru/pol/teplyj/podlozhka/
• https://eurosantehnik.ru/podlozhka-dlya-teplogo-pola-pochemu-ona-nikakushhij-uteplitel.html
• https://pol-spec.ru/vodianoy-teply-pol/podlozhka-pod-vodyanoj-teplyj-pol-kak-vybrat-luchshuyu-xarakteristiki-montazh-svoimi-rukami.html
• https://pol-exp.com/folga-dlya-teplogo-pola/
• https://stroy-podskazka.ru/pol/teplyj/podlozhka/
• https://pol-spec.ru/vodianoy-teply-pol/podlozhka-pod-teplyj-pol-pravila-vybora-xarakteristiki-luchshie-marki-sovety-po-montazhu.html
• https://sdelalremont.ru/varianty-podlozhki-pod-teplyj-elektricheskij-pol.html
• https://seti.guru/podlozhka-dlya-teplogo-pola
• https://lucheeotoplenie.ru/teplyj-pol/podlozhka-pod-teplyj-vodyanoj-pol.html
• https://otopleniedo.ru/folga-dlja-teplogo-pola.html
• https://PolSdelat.ru/teplyj-pol/vodjanoj/podlozhka-pod-teplyj-vodyanoj-pol.html
• http://pol-v-dome.ru/podlozhka-pod-teplyj-pol-elektricheskij.html
• https://www.tproekt.com/podlozhka-pod-tepliy-pol/

[/spoiler]
