1 Пиролизный котел: принцип работы

  • Пиролизный котел: принцип работы
  • Почему у пиролизного котла такой высокий КПД
  • Принцип работы достаточно простой
  • Преимущества и недостатки
  • Схема работы
  • Какие виды газогенерирующих котлов существуют
  • Классификация
  • Принцип работы пиролизных котлов длительного горения
  • Преимущества и недостатки котлов на пиролизном газе

к меню ↑

1.1 Почему у пиролизного котла такой высокий КПД

В отличии от классических твердотопливных котлов здесь происходить процесс “горения наоборот”, то есть тепло выделяет не процесс горения древесины, а горение выделяемого газа. Теперь давайте разберемся подробнее.

Сам процесс пиролиза представляет из себя разложение органических соединений при высокой температуре (200…800°С) и ограниченном количестве кислорода. При этом выделяется газ и отработанный кокс.

Этот принцип работы используют и газогенераторные котлы, где, в качестве органического вещества служит древесина. Выработанный таким образом газ сгорает при температуре до 1200°С и выделяет значительно больше тепловой энергии, нежели сами дрова из которых он получен. Таким образом можно получить до 50% больше тепла. КПД таких котлов достигает 85…89%.

В качестве топлива может использоваться:

  • дрова,
  • различные пеллеты,
  • щепа,
  • топливные брикеты,
  • кокс,
  • уголь.

При этом содержание канцерогенных веществ в отработанных газах, выбрасываемых наружу, минимальное, что важно для людей, заботящихся об экологии.

к меню ↑

1.2 Немного химии и физики

Интересны и физико-химические процессы, происходящие в пиролизных котлах. Принцип работы традиционных агрегатов заключается в прямом сгорании, когда пламя играет прямо на поверхности дров. Здесь же все происходит по-другому. Горение в основной топке происходит примерно при +400-500 градусах, что на порядок меньше, чем в традиционных агрегатах. Отправляясь в камеру дожигания, продукты пиролиза сгорают при температуре до +1100—1200 градусов.

Максимальная температура наблюдается на самом конце факела, минимальная температура – у его основания.

Дутьевой вентилятор позволяет нагнетать пламя пиролизных газов до очень высоких температур. Вместо него порой используют поддувало, но эффективность подобного решения оставляет желать лучшего.

Еще одно интересное отличие в принципах работы заключается в температуре выхлопных газов. В традиционных отопительных агрегатах она составляет +300-400 градусов. В пиролизных агрегатах она составляет +140-160 градусов – чуть выше, чем в газовых агрегатах. А это означает, что подавляющая часть тепла ушла в отопительную систему, а не отправилась в атмосферу.

Продукты пиролиза в пиролизных котлах создаются в бедной кислородом среде – как и в той стеклянной трубке на уроках физики. Тяга может быть искусственной, как в примере выше, так и естественной, как это реализовано в энергонезависимых пиролизных котлах. В остальном принцип действия одинаков. Попадая в камеру дожигания, газы сгорают с образованием высокотемпературного пламени. Причем сгорание довольно глубокое, с минимальным выделением вредных оксидов углерода и азота.

В продаже существует огромное количество пиролизных котлов, отличающихся по своей конструкции. Но принцип работы у них одинаковый.

к меню ↑

1.3 Обеспечение длительного горения

Принцип работы пиролизного котла длительного горения прост, как спичечный коробок. Все дело в том, что подобные котлы изначально оснащаются внушительными камерами сгорания. Сюда помещается большое количество древесного топлива. Поэтому горение здесь очень длительное – одной закладки в некоторых агрегатах хватает на 10-12 часов. Заложив утром дрова, можно целый день заниматься своими делами, а не заглядывать каждые 5 минут в топку. То же самое и вечером – загружаем дрова и отправляемся спать.

Длительное горение обеспечивается и самим принципом работы пиролизных котлов, а точнее, самой реакцией пиролиза. Большие топки присутствуют и в традиционных отопительных агрегатах, но пиролиз позволяет еще больше замедлить процесс горения. Причем не просто замедлить, но и обеспечить дополнительный забор тепла. А в особо мощных агрегатах тепло затрачивается и на дополнительный охлаждающий контур – поступающая отсюда теплая вода может использоваться для любых хозяйственных нужд.

к меню ↑

1.4 Характеристики пиролизного котла

Устройство пиролизного котла связано с обработкой газов, полученных при сжигании древесного топлива. Научно доказано, что образованный газ выделяет больше тепловой энергии, чем одни только дрова. При сгорании газа задействуется гораздо меньшее количество вторичного воздуха по сравнению с горением древесного топлива, вследствие чего возрастает время, эффективность и температура горения.

Несомненным преимуществом подобной отопительной техники является то, что она чрезвычайно проста в управлении, процесс обслуживания пиролизного котла максимально автоматизирован.

Свое название пиролизные печи получили благодаря процессу сухой перегонки топлива, называемому пиролизным сжиганием. Высокая температура воздействует на древесное топливо и при искусственно созданном недостатке кислорода продолжает разлагаться, выделяя летучие компоненты — тот самый пиролизный газ. Еще одним результатом работы такой печи является образование древесного угля.

Принцип работы котла предельно прост. Сухая перегонка происходит при высокой температуре — от двухсот до восьмисот градусов. Стоит заметить, что это полностью экзотермический процесс, который направлен только на выделение тепла. Условия, которые создает пиролизный котел, позволяют параллельно проводить подсушку запасов топлива, находящихся в одном помещении с котлом. Воздух, попадающий в зону горения, немедленно становится теплым. Устройство печи организовано так, что при сгорании происходит взаимодействие пиролизного газа с частичками активного углерода. Это говорит о том, что на выходе из котла в дымовых газах отсутствуют разного рода вредные примеси. В большинстве своем это водяной пар и углекислый газ. Так что пиролизный котел гораздо меньше загрязняет атмосферу, выбрасывая в нее во время работы минимум золы и сажи. Из-за этого пиролизный котел требует чистить дымоход в три раза реже, чем обычный.

к меню ↑

1.5 Топливо для пиролизного котла

Пиролизные котлы принцип работы

Из-за высокой стоимости такого отопительного оборудования многие стремятся сделать пиролизный котел своими руками. Далеко не каждому известно, какой тип топлива для него лучше использовать и в чем состоит принцип работы.

Оптимальным вариантом для пиролизных котлов является максимально сухое древесное топливо. Таким образом будет обеспечен длительный срок эксплуатации данной печи на максимальной мощности. Так, при использовании древесины с содержанием в ней жидкости до двадцати процентов печь сможет выделить до 4 киловатт в час с одного килограмма топлива. В два раза меньше выделяет тепла печь, работающая на дровах пятидесятипроцентной влажности. Установка печи требует использования сухого топлива.

В связи с необычными свойствами данной печи одним из обязательных элементов отопительной конструкции является дымоход. Какой дымоход больше подойдет — зависит от финансовых возможностей.

Сырое топливо будет выделять слишком маленькое количество тепла и производить много дыма, сам процесс может сопровождаться различными трудностями. Использование сырых дров негативно влияет на дымоход и на общее состояние функционирования системы.

Во время использования некачественного топлива в два раза снижается мощность котла, причем для поддержания оптимальной температуры необходимо увеличить в два раза количество используемого топлива.

к меню ↑

1.6 Функционирование котла с пиролизным горением

Принцип работы пиролизного котла основывается на термическом разложении твердого топлива на химические составляющие:

  • углерод;
  • пиролизный газ.

Процесс генерации горючего пиролизного газа из древесины и других видов твердого топлива возможен при высоких температурах, находящихся в диапазоне 200-8000, в условиях дефицита кислорода и последующего дожигания выделившегося газа, который смешивается с вторичным разогретым воздухом в камере дожига. При процессе пиролизного сжигания дымовые газы на выходе из котла главным образом содержат углекислый газ и водяные пары, количество вредных примесей сведено к минимуму.

к меню ↑

1.7 Конструкция и компоновка элементов установки

В отличие от классических твердотопливных установок устройство пиролизных котлов длительного горения предусматривает две камеры сгорания вместо традиционной топки. В первой камере осуществляется медленное горение за счет недостаточного количества воздуха. При этом топливо начинает выделять так называемый пиролизный газ, перетекающий во вторичную камеру вместе с продуктами сгорания. Туда же подается достаточное количество воздуха, вследствие чего газ воспламеняется и сгорает, нагревая водяную рубашку агрегата.

Расположение двух камер может быть различным, поскольку отопительные котлы пиролизного типа могут работать как на естественной тяге дымохода, так и с помощью принудительной подачи воздуха вентилятором. В установках, использующих естественную тягу, вторичная камера расположена над первичной и воздух проходит через топливо снизу вверх. При искусственно создаваемой тяге главная топка, наоборот, находится над камерой дожига и поток воздуха направлен сверху вниз. Это отражают представленные ниже схемы устройства пиролизных котлов с различной компоновкой камер.

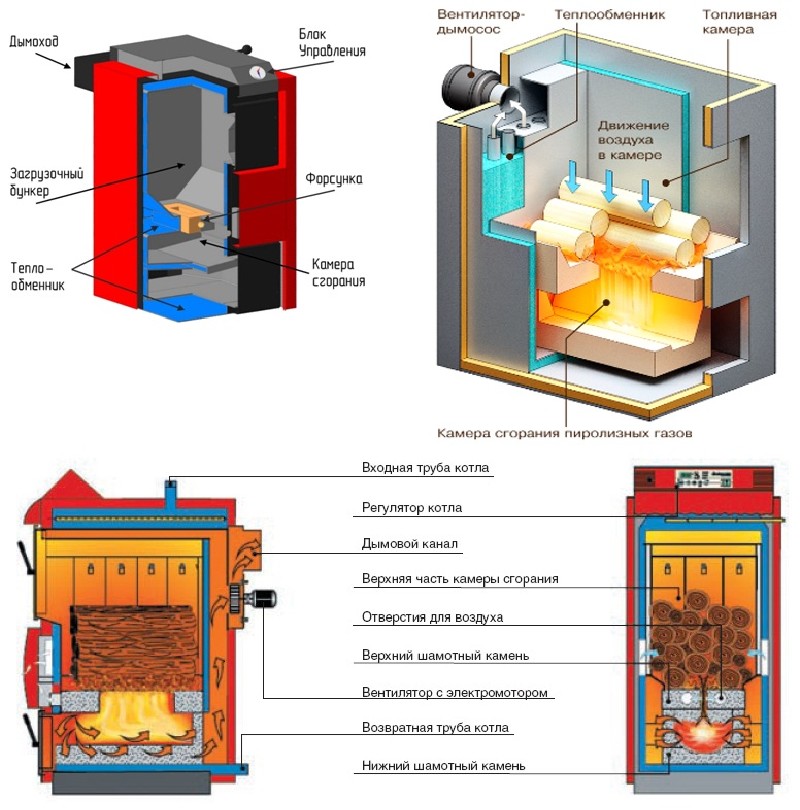

Две схемы пиролизных котлов

к меню ↑

1.8 Преимущества и недостатки

К плюсам такой установки можно отнести:

  • Самый высокий КПД среди всех твердотопливных котлов, он составляет 90–93%.
  • Выделяется примерно в 3 раза меньше вредных веществ, что делает их более экологичными.
  • Большой интервал между загрузками топлива, порядка 12 часов для мягких пород древесины и 24 часа для брикетов, пеллет и твердых сортов.
  • Низкое количество смол в отработанных газах продлевает срок службы дымоходов.

Недостатки:

  • Необходимо топливо низкой влажности. Лучший вариант это 20%.
  • Стоимость таких котлов выше всех остальных типов такого оборудования.
  • Установка с принудительной тягой делает ее зависимой от электричества.

Как влияет влажность дров на эффективность

Древесина для пиролизных котлов должна быть просушена до 15-20% влажности. Такой результат сложно получить при естественной сушке, поэтому можно считать это главным недостатком такого типа котлов.

Сырые дрова выделяют большее количество водяного пара, который перемешивается с газо-кислородной смесью и снижает ее энергоемкость. Пример такого снижение в цифрах:

  • Сжигание 1 кг дров с влажностью 20% – мощность 4 кВт;
  • Сжигание 1 кг дров с влажностью 50% – мощность 2 кВт.

Если перенести это на работу установки, получается что сырые дрова увеличивают 1 этап работы (см. схему выше). То есть работать котел будет как классический больше времени, а как пиролизный – меньше. Эффективность будет снижаться прямо пропорционально.

Существенные минусы котлов

Если вы посетите любой интернет-магазин отопительных агрегатов и поинтересуетесь, сколько стоят пиролизные теплогенераторы, то сразу увидите их главный недостаток. Не самый дорогой российский котел «Суворов М» К-20 (20 кВт) обойдется в 1320 у. е., а идентичный по мощности ATMOS DC 20 GS – 2950 у. е. Для сравнения: цена недешевого традиционного отопителя Buderus Logano S131-22 H составляет 1010 у. е.

Обозначим другие недостатки газифицирующих источников тепла:

  • 2 камеры, футеровка из кирпича или керамики плюс водяная рубашка в нижней части корпуса – перечисленные конструктивные решения значительно увеличивают массу и размеры агрегатов;
  • высокие требования к качеству топлива;
  • теплоноситель с температурой 80 °C редко используется при обогреве частных домов, значит, не обойтись без дорогостоящего теплоаккумулятора + элементы обвязки;
  • керамические детали футеровки не вечны – от перегрева форсунка может треснуть и ее придется менять.

Надо сказать, пиролизные котлы привлекают домашних умельцев. Но сделать такой агрегат своими руками очень непросто, нужен опыт и вложение средств в закупку материалов. Бесплатно изготовить отопитель не получится. Куда проще сварить обычный или шахтный котел.

Примечание. Судя по отзывам владельцев котлов на тематических форумах, использовать сырые дрова все-таки возможно. Алгоритм такой: агрегат растапливается и прогревается сухими поленьями, затем подкидывается влажная древесина. Но доля такого топлива не должна превышать 30%, иначе пойдет копоть и сажа. Послушаем мнение эксперта на видео:

Достоинства пиролизных котлов

Пиролизные котлы принцип работы

Наглядная схема пиролизного котла.

Несомненным преимуществом пиролизного котла является автоматика эксплуатационного процесса. Так, лучший котел, работающий на дровах, позволяет регулировать настройки мощности от тридцати до ста процентов. Использование такого котла выгодно тем, что его устройство рассчитано на низкое потребление топлива.

Пиролизные печи чрезвычайно просты в эксплуатации и не нуждаются в специальной очистке. Для поддержания оптимальной температуры в помещении своими руками достаточно подавать топливо всего несколько раз в сутки, установка сама будет поддерживать горение. Очень важно, чтобы исправно работал дымоход.

Во многом стоимость такой печи зависит от страны-производителя и различных дополнительных функций, выполняемых котлом, без которых можно спокойно обойтись.

Принцип работы котла обустроен так, что выгода его использования будет видна уже через неделю после начала эксплуатации. Комфортность и легкость в использовании, экономия топливных материалов, высокая мощность с лихвой окупают стоимость котла.

Пиролизные котлы принцип работы

Схема обзора пиролизного котла.

Жидкое топливо и газ доступны далеко не в каждой местности и реализуются по высокой цене. Принцип работы пиролизной печи спроектирован таким образом, чтобы появилась возможность применения одного из самых дешевых природных топливных ресурсов. Во время работы котла совершаются действия, во время которых появляется возможность использования древесных отходов.

В отличие от котлов, работающих на угле, печь, функционирующая на дровах, выделяет большое количество тепла с коэффициентом полезного действия выше восьмидесяти. Газ, выделяющийся от древесного топлива, возникает в топливном бункере. Далее он проделывает путь через специальную форсунку, и на выходе в дымоход получается чистейшее белое или желтое пламя.

Принцип работы котла состоит из нескольких последовательных процедур. В части печи, называемой предпоток, происходит загрузка топливного материала — опилок или цельной древесины (большой популярностью пользуются также древесные бруски, продаваемые в наборе). На этом участке производится термическая возгонка древесного материала.

Далее образованный генераторный газ подается в участок топки, где и происходит его сжигание. Таким образом, посредством теплообменника происходит утилизация теплоты, которую производят дымовые газы, исходящие от систем отопления. Контроль над осуществлением пиролизного процесса можно производить своими руками путем подачи необходимого объема воздуха в область предпотока.

к меню ↑

1.9 Какие виды газогенерирующих котлов существуют

Схема котла с нижней камерой сгорания газов

Как вы уже поняли, такие котлы содержат две камеры сгорания: первичную топку загрузки (где горят дрова) и камеру сгорания (где непосредственно горит газ). Но, по своему расположение, топки могут быть двух видов:

  • с нижней камерой сгорания,
  • с верхней камерой сгорания.

Особенности котлов с нижней камерой сгорания

В этом случаи пиролизный газ с первичной топки подается путем искусственного нагнетания с помощью турбины. Это делает работу установки зависимой от электричества.


Достоинства


Недостатки

Удобная загрузка топлива в камеру Необходимость очистки от золы камеры сгорания газа
Удобное обслуживание Более высокая цена, обусловленная сложной конструкцией
КПД выше за счет большей камеры теплообменника

Особенности котлов с верхней камерой сгорания

Камера сгорания газов сверху

В этом случаи дрова горят в нижней камере, а выработанный газ поднимается в верхнюю, где и происходит его сгорание.


Достоинства


Недостатки

Газ поступает в камеру естественным образом Немного ниже КПД
Камеру чистить нужно реже
Отработанные газы выходят благодаря естественной тяге

к меню ↑

1.10 Схема работы

  1. После того как дрова разгорелись, заслонка закрывается и начинается стадия тления.
  2. В камеру нагнетается кислород, в небольшом количества, но в достаточном чтобы поддерживать тление.
  3. В это время происходит выделение пиролизных газов.
  4. Газы попадают во вторичную камеру сгорания где соединяются с кислородом, который искусственно нагнетается.
  5. Происходит процесс сгорания смеси с выделением тепла. Часть энергии уходит на теплообменник для прогрева теплоносителя, часть уходит в первичную камеру для поддержания процесса пиролиза.
  6. Отработанные продукты горения выходят через дымоход, проходя при этом через дополнительный теплообменник и отдавая оставшееся тепло.

Весь процесс сгорания происходит под контролем системы терморегулирования. Ее можно настроить на определенную температуру в помещении.

к меню ↑

1.11 Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

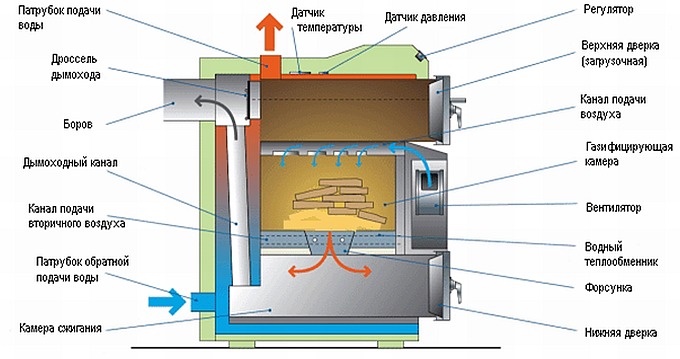

Чертеж: общий вид, рабочий процесс

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.
  • Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе.

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды.

к меню ↑

1.12 Секреты разработки пиролизного котла

Чтобы устройство котла было доведено до идеального состояния, желательно выполнить некоторые действия. Под топливный бункер можно установить регулируемый вентилятор наддува. Он предназначен для нагнетания воздуха непосредственно в сам котел. Под воздействием искусственно нагнетенного воздуха происходит ускоренное сжигание топлива. Все эти работы можно провести своими руками. Установка данной техники не требует владения специальными навыками.

Для увеличения количества выделяемого тепла автоматика должна работать слаженно и четко, топливные бункеры должны находиться на оптимальных позициях.

Добиться продления срока сгорания топлива можно в том случае, если при сооружении котла своими руками будет выполнено разделение топливных камер. При этом в одной из них будет происходить сжигание топлива, а в другом будут собираться газы. При использовании двухзонной системы газификации можно добиться энергонезависимости котла и постоянно высокого уровня мощности. Мощность печи, работающей на дровах, можно увеличить, расположив внизу топливных бункеров колосниковые решетки.

Качественным накопителем тепла в пиролизных котлах (в отличие от устройств, работающих на угле) является монтаж перемычки непосредственно в камере сгорания. Автоматика в таком случае выполняет свою непосредственную функцию.

Конструкция пиролизного котла устроена таким образом, что перед подачей топлива в нее дрова нет необходимости измельчать – главное, чтобы они смогли пройти в дверцу печи.

Пиролизные котлы, работающие на дровах, могут функционировать и источать большую тепловую энергию при использовании опилок, брикетов торфа. Некоторые котлы могут работать даже на угле. Установка подобного котла не потребует много сил и времени. Главное – правильно понять принцип его работы и выполнить качественный дымоход

к меню ↑

1.13 Правила эксплуатации

Чтобы получить от газогенераторного отопителя хорошую теплоотдачу при минимальном расходе топлива, производители рекомендуют придерживаться следующих правил:

  • использовать только сухие дрова, допустимая влажность 12…20%;
  • при установке и обвязке котла обязательно применять трехходовой смесительный клапан либо комплексное устройство Laddomat-21 для поддержки температуры в обратной линии на уровне 65 °C;
  • рабочая температура теплоносителя на подаче – 80…90 °C;
  • теплогенератор должен работать на мощности, близкой к максимальной, нельзя долго эксплуатировать агрегат в режиме малой производительности (менее 50%);
  • очень желательно топить крупными поленьями, но не круглыми колодами;
  • вместе с пиролизными котлами настоятельно рекомендуется применять буферную емкость, которая будет аккумулировать излишки тепловой энергии;
  • требование к минимальному объему теплоаккумулятора – 25 литров на каждый киловатт мощности отопителя.

Пояснение. Если в котловой бак пойдет холодный теплоноситель с температурой ниже 65 градусов, то в процессе газификации топлива в первичной камере образуется конденсат и деготь. Подробнее о правильной обвязке читаем в отдельном руководстве о подключении ТТ-котлов.

Схема обвязки теплоаккумулятора и ТТ-котла в частном доме
Подача теплоносителя в котел должна обязательно регулироваться трехходовым клапаном. После буферного бака ставится еще один смесительный узел для понижения температуры воды

Применение буферной емкости обусловлено эффективным режимом работы котла – интенсивное горение, температура на выходе 80…90 градусов. Именно при таких условиях достигается высокий КПД 86–87%. «Душить» теплогенератор по воздуху нельзя, эффективность сжигания снизится до 40–50%, как у самодельной печки-буржуйки.

к меню ↑

2 Как выбрать котел на твердом топливе длительного горения

Предлагаем определиться с оценочными признаками, по которым будет легче выбрать котел длительного горения для частного дома. Рассмотрим основные разделы, на которые следует обратить внимание и ознакомимся с оптимальными параметрами подходящих аппаратов.

Надеемся наши советы помогут правильно выбрать твердотопливный котел длительного горения для  обеспечения комфортного проживания в условиях отсутствия газа.

к меню ↑

2.1 Критерии выбора отопительного агрегата

Помимо цены теплогенератора, соответствующей вашему бюджету, выбор осуществляется по таким критериям:

  • тепловая мощность;
  • максимальное рабочее давление теплоносителя;
  • продолжительность работы с 1 закладки топлива.

Мощность отопителя равна расчетной тепловой нагрузке на систему отопления, умноженной на коэффициент запаса. Точный расчет тепловой нагрузки довольно сложен и заслуживает отдельной темы, но при выборе можно воспользоваться общепринятыми укрупненными вычислениями. Их суть проста: на обогрев 10 м² площади выделяется 1 кВт тепловой энергии. Зная общую квадратуру помещений, несложно рассчитать нагрузку на отопление.

Потери тепла через наружные ограждения частного дома
Система отопления призвана компенсировать все потери тепла, уходящего через ограждения, вместе с вентиляцией и горячей водой

Когда планируется, что котел долгого горения будет работать только на обогрев, то для определения его мощности полученное значение нагрузки умножается на 1.2. Для обеспечения горячего водоснабжения придется подобрать теплогенератор с полуторным запасом (коэффициент 1.5).

Перед тем как выбрать котел на твердом топливе по рабочему давлению, нужно выяснить перепад высот между нижней и верхней точкой водяной системы отопления. Вопрос актуален для коттеджей в 2—3 этажа, где котельная может располагаться на уровне цоколя либо в подвале. Чтобы вы понимали, 10 м высоты водного столба равны давлению 1 Бар или 1 кг/см² (1 Атм.). То есть в доме, где перепад высот составит 10 м, давление в системе будет не менее 1 Бар.

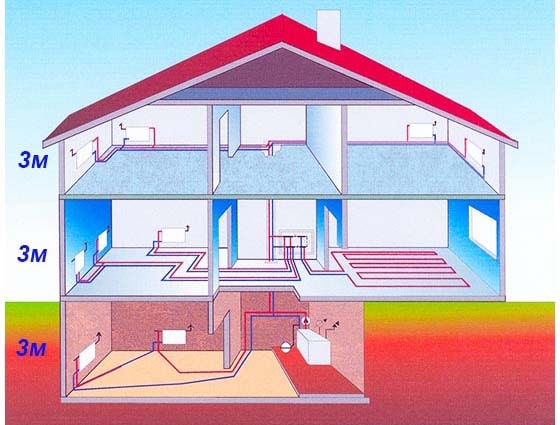

Статическое давление в системе отопления

Если для одноэтажного частного дома сгодится отопитель с рабочим давлением 1—1.5 Бар, то для особняка в несколько этажей понадобится агрегат с более высокими характеристиками. Следует отметить, что лучшие котлы длительного горения на дровах и угле от известных производителей способны выдерживать давление до 3 Бар (30 м водного столба).

Выбирая твердотопливный источник тепла, не стоит заострять внимание на КПД теплогенератора, поскольку многие производители лукавят и завышают этот показатель. Ведь проверить его вы все равно не сможете. Реальный КПД дровяных и угольных котлов данного типа лежит в диапазоне 70—75%.

Твердое топливо.

С самого начала, необходимо определиться с видом топлива наиболее доступном в вашем регионе. Принимайте во внимание, что будет дешевле и доступнее в транспортировке и складировании. В ближайшем районе происходит активная заготовка леса?

Скорее всего следует отдать предпочтение оборудованию на дровах. Домовладельцам, где древесное сырье в дефиците, стоит порекомендовать присмотреться к отоплению пеллетами.

твердотопливный котел длительного горения

Котел на угольном топливе или антраците рекомендован тем владениям, где ведется разработка месторождений или транспортировка угля налажена должным образом. Отопительные системы с применением процесса сжигания опилок выгодно организовывать на объекте по обработке древесины.

Характеристика мощности аппарата

Выбрать необходимую мощность котла длительного горения, поможет подрядная организация по монтажным работам отопительной системы. Если вы обустраиваете уют своими руками, посчитайте площадь отапливаемого помещения.

Традиционно на 100 метров площади назначается 10 кВт мощности котла. Несложным математическим подсчетом определите требуемое значение. Полученные данные помогут найти оптимальный твердотопливный котел длительного горения в многочисленном ассортименте на рынке отопительного оборудования. Как правило, к полученному значению рекомендуется прибавить 10 % , в целях обеспечения запаса мощности на случай сильного заморозка.

Загрузочная камера

Существует показатель, который зависит от соотношения объема загрузочной камеры и характеристикой мощности котла. Достаточным, значение считается, если укладывается в диапазон коэффициента от 3,3 до 5 литров/киловатт. Коэффициент является важным критерием который помогает выбрать котел длительного горения для дома.

Если итоговая цифра ближе к максимальному порогу индекса, тем больше радости домовладельцу — ему не так часто потребуется осуществлять до загрузку устройства.

Для примера рассмотрим пиролизный котел Viessmann Vitoligno 100-S 25. Согласно техническим данным, размер загрузочной камеры у аппарата имеет объем 110 литров. Мощность равна 25 кВт. Вычисляем индекс: 110/25 = 4,4 л/кВт. Как видим, коэффициент укладывается в приемлемые рамки и считается весьма хорошим.

к меню ↑

2.2 Котлы с принудительной подачей воздуха

Одним из вариантов конструкций являются котлы со встроенным в них вентилятором, который используется для нагнетания воздуха. Распределение воздушных потоков по камерам по внутренним каналам осуществляется при помощи автоматичного блока управления.

Схема котла длительного горения со встроенным вентилятором для нагнетания воздуха

Схема котла длительного горения со встроенным вентилятором для нагнетания воздуха

Практически все котлы, оснащенные вентиляторами, скомпонованы так, что основная загрузочная камера расположена в центральной части конструкции.

Благодаря наличию вентилятора топливо быстро разгорается, а жаростойкие материалы, которыми, как правило, облицованы ее внутренние стенки (керамобетон или шамот) отлично аккумулируют тепло. Созданная в топке тяга постоянно поставляет выделяемый топливом пиролизный газ в камеру дожига, которая в некоторых моделях и вовсе расположена снизу. На входе это пространство установлены специальные керамические сопла, выдерживающие воздействие температур, доходящих до 1000 градусов.

Сгорая, пиролизные газы нагревают трубы водяной «рубашки». В свою очередь, циркуляционный насос для отопления, установленный в отопительный контур и также связанный с автоматическим блоком, обеспечивает требуемую интенсивность перемещения теплоносителя по всей системе отопления.

В некоторых моделях твердотопливных котлов, камера дожига может быть расположена в задней или верхней части конструкции котла.

Вариант котла длительного горения с камерой дожига, расположенной в задней части конструкции.

Вариант котла длительного горения с камерой дожига, расположенной в задней части конструкции.

В случае если камера дожига расположена в задней части котла, она имеет достаточно сложную конструкцию теплообменных элементов, что способствует быстрому нагреву теплоносителя. Благодаря этому достигается высокий КПД прибора, доходящий порой до 90÷95%.

Подобные конструкции котлов с электронным управлением имеют большое количество преимуществ, но есть у них и свой существенный недостаток — это энергозависимость. В случае отключения электроэнергии вентиляторы, насос, и естественно, весь автоматический блок не функционируют, что приводит к приостановке или полной остановке движения теплоносителя по отопительному контуру. Если отключение электроэнергии не редкость для района, где расположен дом, то необходимо иметь систему обеспечения автономного питания  — это может быть электрогенератор, который необходимо всегда держать в состоянии полной готовности. От нечастых и не слишком длительных перебоев помогают специально предназначенные для этого UPS – аккумуляторные блоки бесперебойного питания.

Возможно, вам будет интересна информация о том,  как сделать теплоаккумулятор для твердотопливного котла своими руками

Еще одним серьезным недостатком котла с электронной системой управления является  высокая чувствительность к перепадам напряжения. Поэтому приходится обеспечивать им защиту, устанавливая отдельный стабилизатор напряжения.

к меню ↑

2.3 Энергонезависимые приборы отопления

Чтобы избежать зависимости от стабильности электроснабжения, стоит выбирать агрегаты длительного горения с организацией естественной тяги воздуха и оснащённые механический системой управления. Таких моделей на рынке представлено немало. Например, это знакомые всем котлы отечественного производителя с названием «Буржуй-К» или «Траян».

Твердотопливный котел «Буржуй-К».

Эти приборы имеют объемную топливную камеру, расположенную в нижней части конструкции, под которой находится поддувало, одновременно выполняющее функцию зольника. Заслонка для доступа воздуха, находящаяся внизу дверцы, связана цепочкой с терморегулятором.

При розжиге загруженных в топку дров, необходимо максимально открыть заслонку для обеспечения активного возгорания топлива и запуска пиролизного процесса. Для его достижения необходима температура не менее 200 градусов.

После возгорания заслонку следует закрыть, сокращая до минимума доступ кислорода в топливную камеру, переведя горение в стадию тления. Далее, как уже было описано выше, происходит выделение пиролизных газов, которые поступают и возгораются в камере дожига.

Благодаря такой конструкции отопительный прибор полностью энергонезависим, поэтому даже при отсутствии электроэнергии дом будет по-прежнему снабжаться теплом.

Подобный тип котлов уступает по своему КПД и экономии топлива энергозависимым приборам, однако, именно его независимость от наличия электричества делает его популярным среди потребителей. Кроме того, платить за потребление энергии также не придется, что также поможет сэкономить на эксплуатации системы отопления в целом.

к меню ↑

3 ТОП- лучших твердотопливных котлов

Фото Название Рейтинг Цена
Лучшие твердотопливные котлы длительного горения
#1 Stropuva S40U ⭐ 99 / 1005 — голосов
#2 Candle S-18kW ⭐ 97 / 1003 — голоса
Лучший пиролизный твердотопливный котел
#1 Buderus Logano S171-50 W ⭐ 100 / 1002 — голоса
Лучшие классические твердотопливные котлы
#1 ZOTA Optima 20 ⭐ 99 / 1001 — голос
#2 Sime SOLIDA EV 5 ⭐ 98 / 100
#3 Protherm Бобер 40 DLO ⭐ 97 / 100
#4 Bosch Solid 2000 B SFU 27 ⭐ 96 / 1001 — голос
#5 Kentatsu ELEGANT-03 ⭐ 95 / 1001 — голос
Лучший двухконтурный твердотопливный котел
#1 Kiturami KRM 30R ⭐ 99 / 100
Лучшие комбинированные твердотопливные котлы
#1 ZOTA Mix 20 ⭐ 99 / 1001 — голос
#2 Теплодар Куппер ПРО 22 ⭐ 95 / 1002 — голоса

к меню ↑

3.1 Подведем итоги

Итак, котлы на твердом топливе рано списывать в разряд устаревшей, неактуальной отопительной техники. Благодаря современным инновационным технологиям они получили «второе дыхание» и свободно конкурируют с другими типами котлов – газовыми и электрическими.

  • Котлы длительного горения имеют солидный КПД, доходящий у некоторых моделей до 90 – 95 %. Тепловые потери, благодаря продуманным процессам дожигапиролизных газов и конструкции теплообменников, сведены к минимуму. По эффективности и экономичности они ничуть не уступают газовым.
  • Выброс от подобных котлов в атмосферу не представляет угрозы для окружающей среды, все составляющие – водяные пары и углекислый газ, легко усваиваются растениями.
  • Доступность топлива и автономность, независимость от наличия газовых магистралей – одно из основных преимуществ подобной техники. Нет необходимости в утомительных разрешительных процедурах при установке котла. В регионах, где нет недостатка дров – это оптимальный вариант для организации отопления дома.
  • Котлы могут иметь встроенный второй контур для горячего водоснабжения дома. Даже если его нет, несложно подключить к ним бойлер косвенного нагрева.
  • Котлы длительного горения – достаточно неприхотливы и просты в обслуживании. При правильной эксплуатации они рассчитаны на несколько десятилетий работы.

Основными недостатками подобных котлов можно считать следующее:

  • Каким бы продолжительным ни был срок работы от одной загрузки, все равно придется периодически вмешиваться в этот процесс для пополнения запасов топлива к камере сгорания.
  • В отличие от газовых или электрических, обязательными профилактическим мероприятием является регулярная очистка котла от скопившейся золы во избежание ее коксования на стенках камер.
  • Под котел на твёрдом топливе обязательно требуется отдельное помещение с хорошей вентиляцией и дымоходом. Эти приборы всегда – достаточно массивные, поэтому под них необходимо подготовить усиленную площадку.
  • Необходимо дополнительное место для создания запасов твердого топлива с обязательным соблюдением правил его хранения. Подобные котлы достаточно чутко реагируют на уровень влажности дров. Считается предельной величиной влажность до 20% — при ее превышении возможна резкая потеря КПД прибора.

Stropuva S40U

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

Плюсы

  • высокий коэффициент полезного действия — 90%;
  • экономия топлива и электричества;
  • есть возможность использования различного сырья;
  • легок и прост в обслуживании;
  • полностью безопасен;
  • длительный срок службы.

Минусы

  • выполнен из стали, а не из чугуна;
  • неудобная загрузка и очистка;
  • яркий окрас.

Candle S-18kW

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

Плюсы

  • энергонезависим;
  • имеет высокий коэффициент полезного действия;
  • экономичен;
  • компактный.

Минусы

  • высокая стоимость.

Buderus Logano S171-50 W

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

Плюсы

  • наличие инновационной системы управления с множеством встроенных функций;
  • экологичен;
  • наличие трубчатого теплообменника с коэффициентом до 90%;
  • удобный в очистке.

Минусы

  • нужен крепкий пол для установки;
  • энергозависимый.

ZOTA Optima 20

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

Плюсы

  • наличие бункера подачи, обеспечивающий длительную работу;
  • цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.

Минусы

  • неидеальная механика;
  • энергозависим;
  • необходимо внимательно изучать инструкцию.

Sime SOLIDA EV 5

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

Плюсы

  • длительный срок службы;
  • удобно загружать и чистить котел.

Минусы

  • для установки нужно усилить пол.

Protherm Бобер 40 DLO

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Плюсы

  • простой в эксплуатации;
  • электронезависим;
  • универсален.

Минусы

  • маленькая длительность горения.

Bosch Solid 2000 B SFU 27

Модель напольного твердотопливного котла выполнена из стали, обеспечивающая обогрев помещений до 450 м2. Работает на топливе из различного сырья: бурый и каменный уголь, пеллеты, кокс, дрова и отходы. Большая приемная воронка сверху дает возможность загружать несколько видов топлива и сжигать их без перерыва.

Плюсы

  • легко очищать;
  • удобно засыпать топливо.

Минусы

  • теплообменник выполнен из стали.

Kentatsu ELEGANT-03

Надежный и долговечный твердотопливный котел Kentatsu ELEGANT-03 способен обогреть помещения различного назначения. Имеет простое механическое управление и энергонезависим. Для работы можно использовать уголь и дрова. Оборудован теплообменником из чугуна, устойчив к высокому давлению теплоносителя, имеет высокую производительность.

Плюсы

  • легко очищать;
  • удобно засыпать топливо.

Минусы

  • теплообменник выполнен из стали.

Kiturami KRM 30R

Данный котел способен функционировать на твердом и дизельном топливе. Эти два вида топлива используются одновременно, сначала котел сжигает твердое топливо, затем автоматически переключается на дизельное.

Плюсы

  • наличие двух камер сгорания;
  • возможно заложить дрова на ночь.

Минусы

  • теплообменники из стали.

ZOTA Mix 20

В модели котла ZOTA Mix 20 применен X-образный теплообменник. Данная конструкция увеличивает площадь теплообмена, что позволяет улучшить теплоотдачу и увеличить коэффициент полезного действия котла. Функционирует на жидком и твердом топливе. Доступна возможность устройства электрического источника тепла, как вспомогательного, для этого в котел устанавливается ТЭН из нержавейки.

Плюсы

  • хороший коэффициент полезного действия (КПД);
  • использование жидкого и твердого топлива.

Минусы

  • нужно устанавливать ТЭН;
  • тяжелая конструкция водяной рубашки.

Теплодар Куппер ПРО 22

Модель комбинированного твердотопливного котла, предназначена для обогрева площади от 120 до 220 м2. В эксплуатации простой, хотя и многофункциональный. Компактный по размерам, но с хорошим запасом мощности.

Плюсы

  • мультитопливный;
  • есть предустановленный ТЭН.

Минусы

  • неудобно загружать дрова и чистить;
  • теплообменник из стали трубчатый.

к меню ↑

4 Что нужно для изготовления устройства своими руками?

Для самостоятельного изготовления устройства необходимо выбрать подходящий под конкретные условия и принцип работы проект. Конечно, можно пойти и купить прибор в магазине, но сделать его самому своими руками дешевле и эффективнее.

Перед тем как приступить к изготовлению, необходимо оценить требуемую мощность. Для этого нужно учесть площадь помещения, которое предстоит отапливать.

Затем необходимо определить, будет ли установлена на котле дополнительная автоматика или нет.

Автоматический блок позволяет отслеживать температуру помещения и в зависимости от этого регулировать работу котла, а также отключать его функции в случае опасности. Но без него тоже можно обойтись.

Оценив необходимый эффект от котла и выбрав проект, приступают к изготовлению агрегата. Наиболее распространённым проектом для самостоятельной сборки считается схема Беляева.

Чтобы её реализовать, нужны соответствующие материалы и инструменты. Большое значение для материалов играет их устойчивость к высоким температурам. Чтобы не ошибиться в выборе, можно обратиться к консультанту на металлобазе или в магазине.

к меню ↑

4.1 Необходимые инструменты

Обычно к необходимым для изготовления котла материалам относятся:

  • металлическая и профильная труба разного диаметра;
  • шамотный кирпич;
  • листы из металла;
  • насос для воздуха или вентилятор;
  • датчик температуры;
  • жаростойкая фурнитура.

В список инструментов, необходимых для работы над агрегатом, входят:

  • инвертор и электроды;
  • болгарка с кругами;
  • дрель и свёрла по металлу;
  • электролобзик.

К этим инструментам в процессе сборки могут добавиться и другие. Главное, чтобы они позволили резать и соединять детали котла, добиться его прочности и герметичности, а также смонтировать на корпусе требуемые элементы.

к меню ↑

4.2 Этапы постройки пиролизного котла длительного горения

После того, как выбран подходящий чертёж, на его основе выполняется рабочий вариант.

Размеры отсеков, топочных камер и других элементов агрегата устанавливаются в соответствии с проведёнными расчётами.

Например, объем загрузочной камеры вычисляется по принципу 2 литра на один килограмм топлива, которое планируется использовать, плюс 30%.

Это связано с тем, что дрова могут иметь неровные края и не укладываются впритык друг к другу, увеличивая занимаемую площадь.

Габариты также стоит прикидывать в расчёте на мощность 20–25 кВт. На неё ещё можно найти материалы при ручной сборке. При большей мощности нужна более толстая сталь, сварку которой проводить дома крайне затруднительно по причине необходимости мощного оборудования.

В список действий для изготовления пиролизного котла, входят:

  • Резка труб и листов болгаркой.
  • Сверление отверстий.
  • Сварка топочной камеры.
  • Установка перегородки для дымооборота.
  • Установка колосника между топочной камерой и секцией дожига.
  • Присоединение трубы с заслонкой вверху.
  • Выполнение отверстий из остатков металла для топочной и зольной камер.
  • Установка вертикальных стальных перемычек между внутренней и внешней сторонами теплообменника.
  • Монтаж соединений для подачи воды.
  • Монтаж дверей агрегата с асбестовой прослойкой для теплоизоляции.
  • Укладка шамотного кирпича в зоне дожига.
  • Монтаж регулируемых ножек для балансировки котла.
  • Шлифовка поверхности агрегата.
  • Покрытие жаропрочной краской.
  • Установка дымососа или насоса для воздуха.
  • Монтаж температурного датчика или автоматики.

Количество операций может уменьшаться или увеличиваться в зависимости от предъявляемых требований.

к меню ↑

4.3 Подключение к системе отопления

Пиролизный котёл длительного горения может подсоединяться к естественной и принудительной системам отопления. В первом случае требуется тщательно выверять наклон труб. Во втором — определить мощность насоса для нагнетания водяного потока.

Важно! Наладьте подмес горячей воды с выхода на вход, так, чтобы при поступлении в теплообменник температура жидкости не опускалась ниже 60 °C. В противном случае возникает риск коррозии устройства

Порядок подсоединения котла к системе отопления включает:

  1. Заполнение системы теплоносителем.
  2. Подключение к сети насоса для воздуха.
  3. Загрузку топлива в камеру и розжиг.
  4. Регулирование подачи воздуха в секцию дожига.

В зависимости от объёма подаваемого воздуха меняется интенсивность сгорания газов и температура нагрева теплоносителя.

Поэтому необходимо отрегулировать работу котла так, чтобы топливо сгорало полностью.

к меню ↑

5 Пиролизный котел – схема изготовления, основные этапы

Чтобы самостоятельно собрать газогенераторный отопительный агрегат, следует придерживаться следующих требований:

Необходимые элементы следует резать посредством болгарки.
Отверстие для загрузки топлива размещается несколько выше, чем у твердотопливных устройств.
Для осуществления контроля над поступающим в топочную камеру количеством воздуха, необходимо вмонтировать ограничитель. Его можно изготовить с помощью трубы диаметром 70 мм, при этом длина должна быть немного больше, чем корпус котла.
С помощью сварочного аппарата приваривается стальной диск, который совместно со стенками трубы должен образовывать зазор примерно 40 мм.
Чтобы установить в крышке котла ограничитель, нужно проделать соответствующее отверстие. Оно должно иметь прямоугольную форму. Отверстие закрывается дверцей, укомплектованной накладкой из стали. Это обеспечит надежное прилегание. Ниже располагается отверстие, предназначенное для удаления воды.
С помощью трубогиба необходимо согнуть трубу, предназначенную для перемещения внутри котла теплоносителя. Таким образом обеспечивается максимальная отдача тепла.
Регулирование количества теплоносителя, направляемого в устройство, может осуществляться посредством вмонтированного снаружи вентиля.
Как только будет выполнен первый запуск оборудования, в продуктах горения не должно быть угарного газа. Если данное условие соблюдается, обвязка пиролизного котла (схема указана) сделана правильно

Важно регулярно следить за состоянием сварных швов устройства и своевременно удалять с него образовавшуюся копоть и золу.

Прекрасным вариантом может стать совместное использование пиролизного котла не с классическим водяным отоплением, а с системами воздушного обогрева. В результате передача воздуха будет производиться по трубопроводам, а его возврат в систему – по полу. Такая система обладает многочисленными достоинствами: при сильных морозах не замерзает, во время отъезда хозяина отсутствует необходимость слива теплоносителя.

к меню ↑

5.1 Беремся за дело – как сделать свою установку?

Если вы не желаете переплачивать, но в то же время хотите пользоваться столь привлекательным оборудованием, то можно сделать его самостоятельно.

Шаг 1: Подготовка инструмента

Нам понадобится электрический сварочный аппарат, шлифовальная машинка и дрель. Из расходных материалов следует приобрести 5 пачек электродов, 10 отрезных и 5 шлифовальных кругов. Из материала следует найти почти 8 квадратов 4-миллиметрового листового металла. Хотя если желаете немного сэкономить, для корпуса можно использовать и трехмиллиметровые листы, а вот к внутренним деталям предъявляются более серьезные требования, и сэкономить на толщине металла не получится.

Еще надо три трубы – одна диаметром 32 мм и длиной в 1 метр, вторая 57 мм (8 м) и третья 159 мм (0,5 м) – полтора десятка огнеупорного кирпича, профтрубы с толщиной стенок 2 мм и сечением 60×30 (1,5 м), 80×40 (1 м), четырехмиллиметровые стальные полосы шириной в 20 и 30 мм и длиной в 7,5 и 1,5 м соответственно. Один метр 5-миллиметровой полосы шириной в 80 мм. Еще не обойтись без температурного датчика и дымохода.

Если же вы желаете пойти по облегченному варианту, то в качестве корпуса можно использовать металлическую бочку объемом 200 литров. Еще вам понадобится крышка с бортиками, которая будет герметично закрывать емкость, массивный поршень сечением чуть меньше внутреннего диаметра бочки и металлическая труба высотой приблизительно на 20 см больше нашего корпуса и сечением 10 см. И последнее – дымоход, он также представляет собой полую трубу с внутренним диаметром 10 см, только его длина должна превышать высоту емкости минимум на 40 см.

Шаг 2: Подбор рабочей схемы

Как уже упоминалось, найти подробную схему котла можно в интернете, правда, если вы инженер-теплотехник, то вполне реально разработать ее самостоятельно. Мы же сейчас рассмотрим основные элементы. Такое отопительное оборудование состоит из корпуса, в котором располагаются дверца загрузки и крышка зольника. Еще не забудьте про контроллер контура и патрубок для аварийной линии. В защитный теплообменник необходимо обеспечить подвод холодной и горячей воды. Также следует собрать патрубок опорожнения с расширительным бачком и обеспечить обратную магистраль контура.

Собрать самодельный пиролизный котел из второго комплекта расходных материалов (с участием бочки) намного проще, правда, значительно уступать будут и его параметры. Все зависит от поставленных целей, например, для утилизации древесных отходов он станет незаменим. В верхней части бочки делается отверстие и вваривается труба-дымоход. Второй же полый элемент приваривается к центру поршня, при этом в крышке следует вырезать отверстие, чтобы обеспечить выход краю воздуховодной трубы.

В верхней части воздуховода устанавливается заслонка, с ее помощью можно регулировать количество поступаемого воздуха, а следовательно, и процесс горения. На поршне не помешают и дополнительные ребра, так получится лучше утрамбовать горючую смесь. Эксплуатация подобного оборудования очень проста, нужно всего-то засыпать топливный материал на дно бочки, поджечь его и закрыть емкость крышкой с поршнем, который будет плавно двигаться вниз под собственным весом.

Шаг 3: Установка

Любое отопительное оборудование нуждается еще и в правильной установке. При этом следует отметить, что с технической стороны все достаточно просто, нужно всего-то придерживаться выбранной схемы, а вот несоблюдение техники безопасности повлечет за собой весьма серьезные последствия, вплоть до угрозы жизни. Итак, размещаться подобный котел отопления должен только в специальном нежилом помещении, особое требование предъявляется и к основе, на которой он будет стоять. Лучше всего подойдет бетон либо кирпич. Обязательно установите перед топкой толстостенный лист металла.

Желательно, чтобы в котельной не было посторонних предметов, но если таковые там находятся, то выбирайте безопасное расстояние от них до котла – более 20 см. Позаботьтесь о мощной вентиляции. Если желаете продлить жизнь оборудованию, то утеплите дымоход. В противном случае в нем образуется конденсат, который самым негативным образом скажется на работоспособности отопительного устройства.

к меню ↑

5.2 Инструкция

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

к меню ↑

5.3 Сборка внутренних частей

Для качественной сборки необходима точная нарезка листового металла по заданным размерам. Это трудно сделать самостоятельно с использованием болгарки, поэтому данный этап работы лучше доверить специалистам, которые выполнят работу с помощью профессионального оборудования. Если срез будет идеально ровным, то и швы получатся аккуратными.

Сборку подготовленных материалов можно подразделить на следующие основные этапы.

Металлические листы соединяют и сваривают в соответствии со схемой. В результате получается двухкамерная конструкция.

Внутри отделения для загрузки топлива к задней части камер приваривают стенку и воздуховоды, которые выполняют из профильной трубы 60 х 30 мм. Предварительно по всему ее периметру просверливают отверстия для равномерного распределения подаваемого воздуха.

пиролизный котел своими руками

В стену топочной камеры врезают металлическую трубу для вторичной подачи воздуха. К ней приваривают патрубок. С котлом она должна быть соединена профтрубой размером 20 х 20.

пиролизный твердотопливный котел длительного горения (главный ключ)

Далее изготавливают теплообменник. Нарезают трубу на 10 частей одинаковой длины. Берут два плоских металлических листа и прорезают в них круглые отверстия под диаметр заготовок. Вставляют трубы в пластины и приваривают.

пиролизный твердотопливный котел цена

Теплообменник скрепляют с внутренним корпусом котла, делают дроссельную заслонку, затем приваривают заднюю стенку.

купить

Внутреннюю часть камер обкладывают шамотным кирпичом. Для этого его нужно нарезать, обточить и подогнать по месту укладки. Чем больше мощность котла, тем длиннее должна быть газовая щель форсунки — от 140 (15 кВт) до 280 мм (50 кВт), ширина — 34 мм.

пиролизный твердотопливный котел цена

К передней панели топливной камеры приваривают стенку с предварительно вырезанными отверстиями для трубы выходящего и входящего воздуха.

пиролизный твердотопливный котел длительного горения (главный ключ)

Затем приваривают крышку, а на место заслонки — боров.

пиролизный твердотопливный котел цена

Всю конструкцию котла обрамляют внешними металлическими панелями. Для изготовления кожуха используют листы толщиной 4 мм и уголки.

пиролизный котел своими руками

Для их качественного закрепления на заготовке делают отверстия и приваривают.

купить

Дверцы усиливают шамотным кирпичом и устанавливают на фронтальную панель. Для их изготовления лучше использовать чугунные пластины.

пиролизный твердотопливный котел длительного горения (главный ключ)

После завершения сборки обрабатывают сварочные швы. Желательно покрыть верхнюю крышку котла грунтовкой и теплоизоляционным материалом.

твердотопливный котел пиролизный купить

Резьбовые шпильки будут нужны для регулирования работы воздушных заслонок.

пиролизный твердотопливный котел цена

Котел полностью покрывают внешним кожухом. Из профтрубы делают воздуховод. Для создания принудительной тяги на него наваривают вентилятор. Чтобы оптимизировать процесс горения, нижнюю камеру тоже обкладывают кирпичом.

купить

Обязательно следует установить на котел группу безопасности: воздухоотвод, аварийный клапан сброса давления, монометр.

к меню ↑

5.4 Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

  • для установки отопительного агрегата нужно выделить отдельную котельную;
  • в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
  • расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
  • перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
  • котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
  • дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

к меню ↑

6 Обзор популярных моделей и их стоимость

На российском рынке представлено множество разновидностей котлов российского и импортного производства. Лидерами по изготовлению газогенераторных систем считаются немецкие производители. Оборудование, изготовленное в Германии, обладает наиболее высокими показателями КПД, а также отличается повышенной экологичностью из-за незначительного выброса вредных веществ в атмосферу.

Чешские и итальянские производители не менее известны на рынке благодаря хорошему качеству продукции. При этом они предлагают оборудование меньшей стоимости по сравнению с моделями немецкого производства.

Российские отопительные системы представляют собой доступную альтернативу импортным аналогам, так как стоят гораздо меньше. В случае ограниченного бюджета нужно остановить свой выбор именно на них.

к меню ↑

6.1 Buderus Logano S171-20W

Одна из лучших моделей немецкого производства. По типу конструкции — это напольный энергозависимый котел с нижней камерой сгорания. Прибор оснащен современной автоматикой, позволяющей эффективно управлять всей системой. Благодаря мощности 20 кВт может обогреть до 200 квадратных метров площади. Показатель КПД достигает 89%.

В качестве топлива используется природная древесина. Загрузочная камера имеет большой объем (длина полена до 58 см). Котел оснащен индикатором включения, термометром и удобным дисплеем. Реализует функции защиты от перегрева и блокировки насоса.

Теплообменник выполнен из стали толщиной 5 мм. Модель имеет привлекательный дизайн. Габариты прибора небольшие для газогенераторной техники, его размер — 620 x 1136 x 1019 мм, вес — 362 кг. Средняя стоимость составляет 245 тысяч рублей.

пиролизный котел своими руками

AtmosDC 25GS

Напольная модель от чешского производителя с механическим управлением. Имеет мощность 17–25 кВт, что позволяет отапливать помещения площадью от 150 до 250 квадратных метров. КПД достигает 80%.

Котел работает на древесном топливе. Благодаря вытяжному вентилятору обеспечивается равномерное горение на разных мощностях и упрощается растопка котла. Одна загрузка сгорает в течение 8–12 часов в режиме непрерывной работы. Конструкция обеспечивает удобный сбор золы.

Размеры котла — 680 x 1200 x 1045 мм, вес — 408 кг. Цена в различных точках продажи варьируется от 230 до 280 тысяч рублей.

твердотопливные котлы пиролизного горения

к меню ↑

6.2 Ferroli SFL 3

Напольная чугунная газогенераторная система от итальянского производителя. Модель предназначена для отопления производственных и жилых помещений площадью 200-250 квадратных метров. Мощность агрегата составляет 22,5 кВт. КПД достигает 87,6%.

В качестве горючих материалов подходят:

  • древесина;
  • пеллеты;
  • каменный и бурый уголь;
  • брикеты.

Загрузочная камера вмещает крупные поленья, что уменьшает трудозатраты на подготовку топлива. Модель имеет компактные размеры — 520 x 940 x 510 мм. Вес устройства составляет 193 кг. Минимальная цена — 81 тысяча рублей.

пиролизный котел своими руками

к меню ↑

6.3 Буржуй-К СТАНДАРТ-10

Бюджетная модель отечественного производства, которая хорошо выполняет свои основные функции. Мощность — 10 кВт, оборудование рассчитано на обогрев площади до 100 квадратных метров. Показатель КПД — 85%.

Модель предназначена для работы на различных видах твердого топлива. Это могут быть не только обычные дрова, но и брикетированное горючее. Объем топки составляет 0,055 куб. метров, а глубина — 50 см, что позволяет использовать крупные поленья.

Размеры модели относительно небольшие — 380 x 760 x 850 мм, вес составляет 180 кг. Купить такой котел можно по цене 39 тысяч рублей.

купить

к меню ↑

7 Рекомендации по монтажу

Устанавливать пиролизный твердотопливный котел длительного горения необходимо, соблюдая технику пожарной безопасности. Котел лучше всего установить в нежилом помещении на бетонное основание или металлический лист. Рекомендуемое расстояние до стен помещения или мебели — не менее 20 см. В котельной необходима хорошая вентиляция на случай утечки угарного газа.

Для подключения используются следующие элементы:

  • циркуляционный насос;
  • предохранительный клапан;
  • расширительный бак;
  • аварийный гравитационный контур;
  • клапан поддержания температуры обратки котла.

пиролизный твердотопливный котел длительного горения

Посмотрите видео о том, как правильно установить пиролизный котел своими руками.

Источники


  • https://principraboty.ru/piroliznyy-kotel-princip-raboty/
  • https://remont-system.ru/kotly/princip-raboty-tverdotoplivnyh-piroliznyh-kotlov
  • http://teplosten24.ru/piroliznye-kotly-printsip-raboty.html
  • https://bouw.ru/article/ustroystvo-i-printsip-raboti-piroliznogo-kotla
  • https://cotlix.com/37-sxema-piroliznogo-kotla
  • https://vremya-stroiki.net/princip-raboty-piroliznyx-kotlov/
  • https://otivent.com/chto-takoe-piroliznyj-kotel
  • https://kupisantehniky.ru/princip-raboty-piroliznogo-kotla-otoplenia/
  • https://teplogalaxy.ru/tverdotoplivnyi-kotel-dlitelnogo-goreniya/
  • https://otivent.com/kak-pravilno-vybrat-tverdotoplivnyj-kotel-dlitelnogo-goreniya
  • https://otoplenie-expert.com/elementy-otopleniya/tverdotoplivnyj-kotel-dlitelnogo-goreniya-na-drovah.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kotly-dlitelnogo-goreniya-na-tverdom-toplive.html
  • https://oboiman.ru/teplo/princip-raboty-piroliznogo-kotla-otoplenia.html
  • https://oboiman.ru/teplo/princip-raboty-piroliznogo-kotla-opisanie-tehnologiceskogo-processa.html
  • https://oboiman.ru/teplo/shema-piroliznogo-kotla-ustrojstvo-certezi-obvazka-rascet.html
  • https://otoplenie-expert.com/tverdotoplivnye-kotly/piroliznyy.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/piroliznyj-kotel-svoimi-rukami.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
