1 Нормы и требования к переносу полотенцесушителя

Требования к месту установки и самому оборудованию:

  1. Перегородка, на которую предполагается перенести нагреватель, не должна являться смежной с жилыми комнатами или гостиной.
  2. Не рекомендуется перемещать полотенцесушитель на большое расстояние, поскольку дополнительные трубы снижают напор воды.
  3. Используемые для коммутации стальные или металлопластиковые магистрали должны выдерживать повышенную температуру и увеличенное давление воды.
  4. Корпус полотенцесушителя не должен иметь сварных швов, способных разрушиться при резкой подаче воды (гидравлический удар).

При установке электрического нагревателя учитывается потребляемая мощность, которая не должна превышать допустимую нагрузку для существующей цепи питания. Если оборудование отличается повышенной мощностью, то потребуется организация отдельной ветви питания, оборудованной защитными элементами. Корпус розетки подбирают по силе тока в цепи, от которой зависит степень нагрева контактов и диэлектрического сердечника. При ошибочном подборе происходит перегрев и возгорание розетки, сопровождаемое коротким замыканием.

к меню ↑

1.1 Согласование

По аналогии с регистрами отопления полотенцесушители в документации БТИ не фигурируют, так как относятся к инженерным общедомовым коммуникациям, а не квартирным. То есть, чтобы перенести ПС на другую стену на любом этапе эксплуатации, оформлять согласование в органах местного самоуправления (Жилищная инспекция) не требуется.


С другой стороны, может потребоваться слив воды из стояка. Поэтому работы следует согласовывать с инженерной службой РЭУ, ЖЭУ, ДЭЗ, управляющей организацией с другим названием.

В ряде округов столицы РФ сложилась практика упрощенного согласования переноса полотенцесушителя водяного типа. Представитель жилинспекции приглашается в квартиру сразу после окончания ремонта, подписывает акт о переустройстве.

к меню ↑

1.2 С кем согласуются работы

Перед тем как перенести полотенцесушитель, необходимо определиться с принципом нагрева воды. Если в конструкции используется спираль с электрическим нагревом, то согласование работ не требуется (нагреватель не подключается к водопроводным линиям). К месту установки прокладывается кабель питания с автоматическим предохранителем, при монтаже соблюдаются правила техники безопасности. Если нагревательный прибор подсоединяется к трубе горячего водоснабжения или отопления, то нужно получить одобрение на перенос в управляющей компании.

Список документов, которые требуются для оформления разрешения:

  • документ, удостоверяющий личность заявителя;
  • свидетельство, подтверждающее право собственности;
  • заявление в свободной форме, в котором указан перечень работ;
  • технический паспорт квартиры;
  • заключение экспертной комиссии, подтверждающее возможность проведения перепланировки.


Техпаспорт квартиры.

Заключение на перенос стояка оформляется сотрудниками жилищной инспекции на основе проекта перепланировки квартиры. В ряде населенных пунктов РФ документы выдаются управляющей компанией на основе заявления собственника. Узаконенная процедура перемещения водяного полотенцесушителя снимает с собственника квартиры риски, связанные с нарушением нормальной работы системы отопления или горячего водоснабжения.

к меню ↑

1.3 Процесс согласования

При этой процедуре важно придерживаться особого алгоритма

Без перепланировки

Если при ремонте перепланировка не нужна, но есть необходимость перемещения сушителя, хозяин обращается в управляющую компанию и согласовывает этот вопрос. Чаще предлагается помощь в процессе переноса, от которой каждый вправе отказаться.

Фото 1. Подобный электрический полотенцесушитель полностью автономен, его перенос на другую стену не требует ни согласования с какими-либо органами, ни дополнительных капиталовложений.

Под перепланировку

К перепланировке подходят с умом, учитывая правила проведения таких работ. Если изменения не выходят за рамки закона, собирают документы и предоставляют в БТИ, получая одобрение переноса.

к меню ↑

1.4 Как перенести без согласования

Обычно управляющая компания отвечает за инженерные системы здания до первого врезанного от стояка крана, вентиля. Ответственность за трубы внутри квартиры после этих кранов несет собственник. Поэтому, если объединение туалета с ванной комнатой в хрущевке не планируется, то смещение водяного ПС на соседнюю стену на согласование не подается.

Санузел обычно не имеет смежных с жилыми комнатами стен

Единственное, что запрещает действующий закон – это переносить обогревательный прибор на стены, смежные с жилыми помещениями квартиры. Для условий Москвы перечень работ, выполняемых за деньги, и в счет платы за техобслуживание зданий можно узнать в приложениях 5 и 6 ЖНМ-96-01 согласно постановлению за номером 465 от 04.06.96 Правительства, соответственно.

к меню ↑

1.5 Технические нюансы переноса

Потребность перенести полотенцесушитель внутри ванной возникает в нескольких случаях:

  • объединение ванны с туалетом со сносом перегородки между ними; Демонтаж перегородки для объединения санузла
  • неудобное расположение отопительного прибора по умолчанию; ПС мешает нормальной эксплуатации санузла
  • перенос сантехники, мебели внутри санузла. Смещение ПС для установки ванны

В первом случае необходимо получить разрешение на перепланировку в жилищном управлении. После демонтажа перегородки стояк нужно отодвигать к любой из оставшихся стен нового помещения из его центра. В двух других случаях стояк остается на своем месте, на соседнюю или противоположную стену переносится регистр «полотенчика».

От схемы подключения зависит работоспособность обогревательного прибора и качество дизайна ванной комнаты. Правильный выбор материала труб является залогом безопасности, долговременного ресурса, обеспечения ремонтопригодности системы.

Стояк

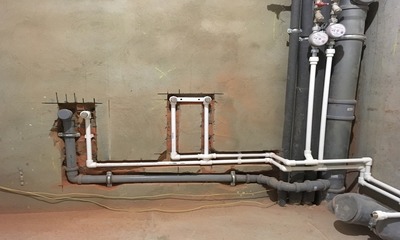

После обрушения перегородки между ванной и туалетом с целью объединения двух комнат, в совмещенный санузел стояк должен быть перенесен к оставшейся существующей стене. Это самый сложный вариант ремонта из-за следующих нюансов:

  • у нижних/верхних соседей стояк остается на месте;
  • для смещения используются отводы;
  • нижний отвод необходимо утопить в нижней плите перекрытия, а горизонтальную линию вмуровать в стяжку;
  • верхний отвод можно разместить под верхней плитой перекрытия, не утапливая его; Смещение стояка ПС при перепланировке санузла
  • в этом случае в совмещенном санузле придется сооружать подвесной панельный, реечный потолок, изготавливать конструкцию из гипсокартона или использовать натяжное полотно ПВХ.

В этом варианте рекомендуется использовать ПС классической конфигурации – U-образный или W-образный. В «лесенках» возможны проблемы с циркуляцией из-за возросших гидравлических потерь в многочисленных отводах/ответвлениях.


Для П-образных и М-образных регистров требования менее жесткие. Например, во вторичном фонде недвижимости («хрущевки», «брежневки», «сталинки») такие обогревательные приборы монтировались на стояк без байпаса.

В настоящее время байпас является обязательной частью стояка для подключения полотенцесушителя. То есть, обогревательный элемент врезается тройниками в стояк параллельно. Для ПС типа «лесенка» с большими гидравлическими потерями внутри них, байпасная часть стояка делается зауженной – на один типоразмер меньше.




В этом случае гидравлические потери возникают в самом стояке, теплоноситель легче заходит в контур полотенцесушителя. Обеспечивается нормальная циркуляция.


Некоторые модели полотенцесушителей оснащаются собственным байпасом. Однако для удобства обслуживания прибора во время эксплуатации перед ним устанавливаются краны или вентили. Поэтому байпас в данном случае не удовлетворяет требованиям нормативов СП и СНиП.

Схема подключения

Основными требованиями для обеспечения нормальной циркуляции теплоносителя в смещенном полотенцесушителе являются:

  • верхняя врезка в стояк должна быть расположена выше любого верхнего элемента «полотенчика»;
  • нижняя врезка в стояк должна быть ниже нижнего элемента полотенцесушителя;
  • трассы горизонтальных линий подачи и обратки между стояком и ПС должны быть прямыми.


Это обеспечит отсутствие «воздушных карманов», обогревательный прибор будет нормально запускаться в работу без воздушных пробок после слива из системы воды, и последующего ее наполнения теплоносителем.

Не следует прятать горизонтальные линии при переносе ПС под ванной, вмуровывать их в стяжку.

Материал труб

Основных проблем при выборе материала труб две:

  • по умолчанию все стояки полотенцесушителей в новостройках и квартирах вторичного фонда оснащаются системами заземления;

Схемы заземления стояка ПС

  • уголки, отводы, тройники и прочие фитинги пропиленовых, полиэтиленовых, металлопластиковых труб имеют намного меньший размер внутреннего сечения; Фитинг для металлопластиковых труб
  • только у стальных труб фитинги не уменьшают диаметр контура, но они соединяются сваркой, что очень неудобно в ограниченных пространствах санузлов.

Таким образом, используя полимерные трубы, собственник нарушает целостность заземляющего контура. Полотенцесушитель подвергается интенсивному износу из-за электрохимической коррозии (разница потенциалов плюс наведенные токи).

Устранить данную неполадку можно, но кабель невозможно подключить к обогревательному прибору незаметно. Увеличивается бюджет ремонта, снижается декоративная ценность интерьера санузла.


Вторую проблему невозможно устранить, в принципе. В каждом полиэтиленовом, полипропиленовом, металлопластиковом отводе возникает повышенное гидравлическое сопротивление. Из-за низкого качества теплоносителя в системах централизованного отопления узкие отверстия фитингов начнут засоряться. Все это приводит к снижению циркуляции.

Стальные трубы можно стыковать газосваркой, этот материал не имеет такого высокого коэффициента линейного расширения, как полипропилен. Прямые трассы горизонтальных участков создаются по умолчанию благодаря высокой жесткости конструкционного материала.

При использовании стальных труб легче контролировать перепад высоты между узлами врезки в стояк и штуцерами подключения обогревательного прибора. Более подробно об этом можно узнать из видео:

к меню ↑

1.6 Виды полотенцесушителей и их преимущества

Уточним, что полотенцесушителей существует несколько видов, каждый из них имеет преимущества, не лишены они некоторых недостатков.

Обычно используются приборы:

  • Стандартные водяные – работают при подключении к горячему водоснабжению дома или системе его отопления. Проблематичность такого устройства связана с возможностью эксплуатации только в отопительный сезон или при наличии горячей воды. В противном случае прибор будет бесполезным. Второй момент — сложности с подключением — безграмотное его выполнение может оказать негативное влияние на работу системы водоснабжения или отопления всего дома.
  • Полотенцесушители электрические – металлические трубчатые конструкции с электрическим теплонагревателем внутри. Большим плюсом такого устройства будет возможность автономной работы.
  • Универсальный полотенцесушитель – Наверное самый удобный и неприхотливый вариант. Работает как от горячей воды, так и от электричества. Единственным минусом будет цена на подобные устройства — почти в 2 раза выше чем на стандартные модели.

Существуют еще очень удобные переносные электрические модели, устанавливаются они на полу, никакого монтажа не требуют, их можно использовать не только в ванной, но на кухне или в комнате, в качестве отопительного прибора.

к меню ↑

1.7 Функции полотенцесушителя

Полотенцесушитель, устанавливаемый в ванной комнате, представляет собой небольшое устройство, которое приносит огромную пользу. Помимо основного своего предназначения, которое заключается в сушке полотенец жильцов квартиры, полотенцесушители обогревают помещение, избавляя его от излишней влажности, что предотвращает образование плесени, грибка и неприятных запахов. Благодаря змеевику в ванной создается благоприятная атмосфера для принятия душа.

В большинстве типовых домов, которые были построены еще в советские времена, установка полотенцесушителя предусмотрена проектом. Чаще всего он устанавливался прямо над умывальником, что очень неудобно. В этом случае необязательно полностью убирать полотенцесушитель, достаточно перенести его на другую стену, заменив на современную модель, которая не только имеет привлекательный внешний вид, но и очень компактна, а значит, она не будет занимать много места в небольших ванных комнатах.

Чтобы перенести полотенцесушитель на другую стену, согласование от каких-либо инстанций не требуется.

Но при этом нужно помнить, что любое вмешательство в первоначальную планировку жилища считается перепланировкой. Перенос змеевика никак не отражается на поэтажном плане БТИ. Поэтому чтобы убрать и перенести его на другую стену, не требуется какого-либо согласования с соответствующими организациями. Для этого достаточно получить разрешение в управляющей компании, после чего можно сразу же приступать к работе. Несмотря на это, в некоторых случаях может потребоваться согласование работ. Для этого собирается полный пакет документов, куда обязательно входят: копия лицевого счета, выписка из домовой книги и поэтажный план с экспликацией.

Чтобы получить разрешение на перенос змеевика, необходимо выполнить несколько шагов, а именно:

  • нарисовать проект;
  • обосновать необходимость проведения подобных работ;
  • подобрать материалы и аргументировать свой выбор;
  • приложить к проекту данные о гидравлическом и тепловом соединении этой системы.

В этом случае все изменения отражаются на копии поэтажного плана, который, как и все остальные документы, относят в Жилищную инспекцию. После того как ее сотрудники выдадут разрешение, можно будет удалить полотенцесушитель со старого места.

к меню ↑

1.8 Перенос конструкции как дизайнерское решение

Мир постепенно больше склоняется к минимализму, и поэтому все больше набирает популярность небольшие и аккуратные модели.

Такое устройство имеет массу преимуществ:

  • Отличный вид;
  • Занимает мало места в ванной;
  • Стоит дешевле;
  • Из-за небольших размеров, при плохом напоре горячей воды будет таким же горячим

Из минусов стоит отметить, что такое устройство подойдет не для всех ванн. Для ванн больших размеров, такой агрегат будет несоизмеримо маленьким.

Полотенцесушитель, изготовленный на заказ, отлично впишется в интерьер

Есть компании, которые производят полотенцесушители на заказ. Можно заказать дизайнерскую услугу, и сделать устройство по своему эскизу, необходимых габаритов и цвета. Оно лаконично впишется в интерьер ванной комнаты. Цветные модели неплохо смотрятся в ванной, интерьер которой имеет яркое цветовое решение.

Для стандартных ванных комнат лучше подойдет модель из нержавеющей стали.

Наилучшим местом для установки будет размещение над стиральной машинкой. По правилам СНиП, расстояние от бытового прибора до сантехнического оборудования не должно быть меньше 60 сантиметров.

к меню ↑

2 Перенос сушилки на другую стену

Сушилки для полотенец разделяются на категории по способу нагрева поверхности:

  • протекающей внутри магистрали горячей водой;
  • при помощи масла, разогреваемого подключенной к электрической сети спиралью.

к меню ↑

2.1 Водяная разновидность

Жидкостные полотенцесушители подсоединяются к водопроводным линиям или магистралям отопления. Если в квартире имеется централизованное горячее водоснабжение, то рекомендуется врезать нагреватель в разрыв труб. При использовании контура отопления невозможно круглогодичное использование полотенцесушителя. Также следует учитывать, что в случае повреждения элемента в зимнее время требуется отключение стояка отопления во всем здании.

Для установки водяного нагревателя необходимо:

  1. Определить новые точки крепления оборудования и произвести разметку стены в соответствии с габаритами сушилки.
  2. Отключить подачу воды в квартире или доме. Рекомендуется предварительно уведомить соседей о временном отключении водоснабжения (например, поместив объявление на двери в подъезд или в кабине лифта).
  3. Обрезать при помощи шлифовального круга трубы или отвернуть крепежные фланцы (зависит от состояния резьбовых соединений).
  4. Отвернуть винты, удерживающие кронштейны крепления нагревателя к стене. Отверстия в плитке заделать цементным раствором или закрыть декоративными элементами.
  5. Проложить магистрали к месту установки оборудования. Если используются стальные элементы, то детали следует соединить контактной сваркой или специальными резьбовыми муфтами, точки соединения уплотняются паклей или синтетической лентой. Пластиковые магистрали необходимо соединить пайкой с помощью специального приспособления. В каналах подвода и отвода жидкости предусматриваются шаровые краны, перед вентилями имеется перемычка (байпас), позволяющая сохранить циркуляцию воды при отключении сушилки для полотенец.
  6. Подсоединить узел полотенцесушителя муфтами, для коммутации металлической магистрали к пластиковым трубам используется специальный соединитель типа «американка». Муфта накручивается на резьбу, имеющуюся на полотенцесушителе, а затем припаивается к магистралям из полипропилена.
  7. Установить крепежные кронштейны, которые требуется зафиксировать на поверхности стены дюбелями и шурупами. Для сверления отверстий использовать электрическую дрель или перфоратор.
  8. Подать воду в магистрали и убедиться в отсутствии течей. При обнаружении капель воды следует повторно выполнить соединение элементов.
  9. Закрыть водопроводные магистрали декоративным коробом, в котором предусматриваются ревизионные люки (например, для доступа к вентилям). Если в помещении производится ремонт, то трубы заделываются в стены и закрываются кафелем.

к меню ↑

2.2 Электрический тип полотенцесушителя

Электрический полотенцесушитель не подсоединяется к системе водоснабжения, что упрощает процедуру переноса. Поскольку оборудование подключается к сети переменного тока напряжением 220 В, то точка монтажа располагается на удалении не менее 600 мм от смесителей или душевых леек. На стене монтируется розетка с влагозащищенным корпусом, оборудованная контактами заземления. В цепи питания предусматриваются автоматический предохранитель и защита УЗО.

Электрическая труба
Алгоритм действий при монтаже электрического полотенцесушителя:

  1. Снять нагреватель со старого места, отверстия в перегородке заделать декоративными заглушками или заполнить затиркой для плитки.
  2. Разметить точки крепления на поверхности стены. Рекомендуется монтировать нагреватель на расстоянии не менее 950 мм от поверхности пола и на удалении 750 мм от кромок мебели, установленной в ванной комнате.
  3. Просверлить отверстия; для обработки кафельной плитки используется специальное сверло с твердосплавным наконечником.
  4. Установить в каналы пластиковые дюбели, а затем прикрутить крепления нагревательного оборудования винтами.
  5. Подключить питание и проверить работоспособность нагревателя при разных режимах работы. Не допускается эксплуатация оборудования с текущим корпусом или с неисправным регулятором температуры.

к меню ↑

2.3 Условия использования новой модели

При выборе водяного змеевика необходимо придерживаться ряда правил:

  • Технические параметры выбранной модели должны соответствовать уровню давления водопроводной системы дома. Рабочее давление может колебаться от 2,5 до 7,5 атмосфер. Показатель зависит от этажа, состояния коммуникаций, даже времени суток – ночью давление растет.
  • Размер устройства должен подходить под габариты ванной комнаты – чем меньше ванная, тем меньший полотенцесушитель, с меньшим количеством колен, вам нужен.
  • Диаметр выводящих труб прибора должен соответствовать размеру входных отверстий в трубах стояка. Если параметры не совпадают, можно  использовать специальные перемычки.

По возможности выбирайте бесшовный полотенцесушитель с защитой от гидроударов.

Для технических работ по переносу полотенцесушителя потребуются следующие материалы и инструменты:

  • крепежные кронштейны;
  • полипропиленовые трубы;
  • болгарка;
  • сварочный аппарат;
  • труборез или кусачки;
  • гаечный и разводной ключи;
  • уровень;
  • шаровые краны;
  • лерки для нарезания резьбы;
  • льняная подмотка или фум-лента;
  • соединительные фитинги.

После завершения подготовительного этапа приступаем к монтажным работам.

к меню ↑

3 Пошаговая инструкция — как перенести стояк ГВС

После того, как составлен проект и произведено согласование предстоящих работ в УК, БТИ и прочих ответственных организациях, наступает время непосредственного выполнения работ. Рассмотрим порядок действий при переносе стояка ГВС.

к меню ↑

3.1 Этапы проведения работ

Начинать перенос полотенцесушителя, подключенного к системе отопления или горячего водоснабжения, следует с отключения подачи воды. Эту процедуру должен провести слесарь из организации, занимающейся обслуживанием дома. Самодеятельность может обойтись очень дорого. Лучше всего заранее предупредить соседей и сообщить им не только об отключении, но и о планирующихся сроках проведения работ. Последующие работы проводятся в таком порядке:

  • Демонтаж старого оборудования. С помощью «болгарки» аккуратно вырезаются старые коммуникации. При этом нужно следить, чтобы оставшиеся отрезки были достаточной для привязки нового трубопровода длины.
  •  Монтаж байпаса с запорными кранами и последующая опрессовка системы.
  • Укладка трубопровода от нового места установки полотенцесушителя до стояка. Если новое оборудование будет существенно удалено, лучше всего провести гидротехнические расчеты, которые позволят правильно расположить трубопровод. Иначе устройство не сможет прогреваться до нужной температуры. Трубопровод может быть проложен по стене или же скрыт внутри нее под декоративным покрытием. Второй способ более эстетичный, но и более трудоемкий.
  • Разметка стены и закрепление на ней полотенцесушителя. Подключение оборудования к подведенному трубопроводу.
  • Проверка работоспособности системы.
  • Проведение необходимых отделочных работ.

Демонтаж старого оборудования должен проводиться так, чтобы к системе можно было привязать новый трубопровод

Кажущаяся простота процесса переноса полотенцесушителя не должна вводить в заблуждение. Особая сложность таких работ связана с тем, что оборудованию предстоит работать в условиях высокого давления. Малейшая неточность в монтаже или проектировании может привести к плачевным последствиям. Поэтому лучше всего доверить ответственную работу грамотным специалистам. Они быстро и качественно перенесут полотенцесушитель на любое удобное заказчику место.

к меню ↑

3.2 Инструменты и материалы

Необходимо приготовить следующие инструменты и материалы:

  • Болгарка для резки старого стояка и нарезки новой трубы.
  • Газовый или разводной ключ для установки запорной арматуры на отводе.
  • Фитинги (минимальный набор — 4 угловых и 1 тройник для отвода).
  • Шаровый или вентильный кран.
  • Сантехнический лен, лента ФУМ или иной уплотнительный материал.

Кроме этого, могут потребоваться инструменты для изготовления отверстия в стене, углублений в полу. Необходимо учесть, что изготовление углублений в потолочной плите запрещено. Так как это ослабляет ее конструкционную прочность.

к меню ↑

3.3 Фитинговые соединения


Фитинги — это элементы, обеспечивающие отвод, изгиб или иное изменение направления труб.

Они полностью соответствуют размерам труб, что позволяет создавать надежные и герметичные соединения.

При переносе стояка используются угловые отводы и тройник. Углы присоединяются к потолочному и напольному отрезкам трубы.

Затем привариваются горизонтальные отрезки труб, к которым присоединяют еще одну пару угловых фитингов. После этого устанавливается вертикальная часть с отводом (тройником).

к меню ↑

3.4 Установка входной арматуры

Входная арматура определяет границу ответственности — со стороны стояка остается общедомовое оборудование, а после вентиля — собственность владельца жилья.

Установка запорного крана производится только на отводе от стояка (горизонтальный участок, ведущий к сантехнике). Монтаж вентилей на самом стояке запрещен.

Используются вентильные или шаровые краны. Второй вариант предпочтительнее, поскольку эти устройства значительно эффективнее и долговечнее.

Когда надо быстро перекрыть воду, они намного удобнее. Кроме того, шаровые краны реже выходят из строя, чего нельзя сказать о вентильных конструкциях.

к меню ↑

3.5 Подключение к разводке


Подключение стояка к разводке производится после завершения монтажа всех элементов, включая запорную арматуру ввода.

Горизонтальная квартирная разводка подключается к шаровому крану (или к счетчику расхода ГВС, если он установлен сразу после крана).

Этот этап является завершающим, после него работы считаются завершенными.

После присоединения разводки подают воду (открывают вентиль в подвале) и осматривают стояк.

Слесаря из УК, открывшего воду, пока не следует отпускать, так как возможно обнаружение протечек, требующее повторного отключения и устранения недостатков. Если проблем не возникает, стояк сдается в эксплуатацию.

к меню ↑

4 Водяного типа модель

Сам механизм переноса водяного полотенцесушителя сложнее. Тем ни менее, возможно сделать работу самостоятельно.

к меню ↑

4.1 Конструктивные особенности водяной модели

Сушилка такого типа состоит из элементов:

  • сверху прибора имеется клапан Маевского. Его назначение в спуске воздуха;
  • имеется заглушка – специальная пробка;
  • вода подается через систему подачи;
  • вода перекрывается специально вмонтированными в прибор вентилями. Если таковые отсутствуют необходимо их установить самостоятельно;
  • крепежные элементы – кронштейны.

Работа сушилки осуществляется в отдельных случаях от системы отопления, в другом варианте от водоснабжения горячей воды. Второй вариант более предпочтительный:

  • Отопительный сезон короткий. Отопление функционирует максимум 6 месяцев.
  • Когда обнаружена поломка или протечка сушилки, нужно сразу перекрыть подачу воды в змеевик. С водопроводом это сделать быстро вполне возможно. С системой отопления так сделать будет тяжело.
  • В составе воды водопроводной системы меньше примесей, чем в жидкости отопительной системы. Кроме того в системе отопления вода застаивается и становится еще более засоренной.

к меню ↑

4.2 Требования к выбору новой модели

Новая модель полотенцесушителя должна соответствовать требованиям:

  • Новая модель подбирается по уровню давления в системе водопровода квартиры.
  • Модель в габаритах изменяется прямо пропорционально размеру комнаты. В большой ванной комнате – монтируется большой полотенцесушитель.
  • Выбирается модель с учетом диаметра выводящей трубы. Показатель должен соответствовать диаметру входного отверстия труб стояка.
  • Рекомендуется останавливать выбор на бесшовной модели.

к меню ↑

4.3 Порядок переноса водной модели

Для работы готовится инструмент и дополнительные детали:

  • крепежный элемент – кронштейны;
  • трубы из полипропилена;
  • аппарат для сварочных работ;
  • болгарка;
  • труборез можно заменить кусачками;
  • набор ключей;
  • шаровые краны;
  • подготовить лерки для нарезания резьбы;
  • ФУМ-лента;
  • фитинги для соединения.

к меню ↑

4.4 Снятие старой модели

Демонтаж не начинается, пока не перекрыта подача воды в стояке. Вода сливается полностью. В этот момент должен быть специалист из жилищного управления. Он и даст ответ, можно ли переносить в квартире полотенцесушитель на другую стену.

  1. Обрезание труб сушилки начинается снизу. Затем срезается верхняя труба. Оставшиеся куски остаются такой длины, чтобы хватило для монтажа новой модели.
  2. Работа выполняется с помощником. В противном случае упавшая сушилка может сильно ударить.
  3. Со старой модели после обрезки снимаются крепежные элементы. Прибор уносится из комнаты.

Можно объединиться с соседями, чтобы решить вопрос о замене труб в стояке. Если нет такой возможности, то рекомендуется это сделать в своей квартире. Рекомендуется использовать трубы из полипропилена с сечением 25 мм.

к меню ↑

4.5 Установка трубы стояка до места монтажа нового прибора

Пригласите специалиста, если расстояние прокладки трубы большое. Необходимо обладать знаниями правильной прокладки труб, соблюсти гидравлические расчеты.

  • На концах оставшихся кусков труб делается зачистка от старой краски.
  • Нарезается резьба или проводятся сварочные работы.
  • На полученную резьбу нанизывается фитинг (соединительный элемент для пропиленовых труб).
  • Места соединений обрабатывается ФУМ-лентой и герметиком.
  • Улучшить обслуживание нового полотенцесушителя можно при помощи специальной перемычки «байпас» и шаровых кранов. Последние могут понадобиться для перенаправления потока жидкости на перемычку.
  • Запускается горячая вода в систему водопровода. Если нет утечек, то работа завершена. Работоспособность системы подтверждена.
  • Сушилка монтируется на стену кронштейнами.

к меню ↑

5 Общие рекомендации и правила

При монтаже полотенцесушителя учитываются стандарты, описанные в нормативах СНиП:

  1. Верхняя перекладина нагревательного прибора располагается на высоте, досягаемой рукой взрослого человека. Рекомендуется размещать секции нагревателя на высотах от 900 до 1700 мм (значение нижнего порога зависит от конфигурации изделия).
  2. Если производится монтаж U-образного элемента, то нижнее колено располагается на высоте не менее 1100 мм от напольного покрытия.
  3. При установке нагревателя М-образной конфигурации расстояние от пола до нижней секции не должно быть менее 900 мм.
  4. Металлический корпус теплообменника, изготовленный из стали, должен выдерживать давление не менее 7,5 атм. Напор воды в магистралях зависит от этажности здания и расстояния от дома до насосной станции или котельной. Следует учитывать, что в ночное время давление возрастает из-за пониженного расхода воды жильцами.
  5. При подборе сушилки для полотенец учитывается размер ванной комнаты. Для помещений с уменьшенными габаритами требуется нагреватель с небольшими габаритами (например, модели с U- или S-образной конфигурацией). Диаметр нагревательного элемента должен соответствовать габаритам магистралей водоснабжения.
  6. Рекомендуется обеспечить зазор между магистралями и стеной в пределах от 35 до 55 мм. Подводящий трубопровод обустраивается под наклоном 2-3°, обеспечивающим автоматическое удаление воздушных или паровых пробок.

Нагреватель

к меню ↑

6 Практические советы и рекомендации

Чтобы осуществить перенос полотенцесушителя в ванной по всем правилам и получить хороший долговечный результат, следует придерживаться некоторых правил.

Для частных домов с автономным водоснабжением подойдут латунные модели, которые рассчитаны на более бережную эксплуатацию. Нежелательно устанавливать полотенцесушитель на стенку, граничащую с жилой комнатой.

Не рекомендуется использовать резьбовое соединение в сочетании со сварным стояком. Также нежелательно применять резьбовое соединение в местах труднодоступных для обслуживания, например, за декоративной отделкой.

Для корректной работы полотенцесушителя, при монтаже обеспечьте небольшой уклон подводящей трубы по направлению к потоку горячей воды. Это поможет избежать образования воздушных пробок.

Расстояние от стены до середины подводящей трубы должно составлять 3,5-5,5 см

Источники


  • https://delta-instrument.ru/radiatory/perenos-polotencesushitelya-na-druguyu-stenu-soglasovanie.html
  • https://MasteraVannoy.ru/polotencesushitel/perenos-polotentsesushitelya.html
  • https://FoxRemont.com/remont/perenos-polotentsesushitelya-normy-soglasovanie.html
  • https://oboiman.ru/ingeneer/perenos-polotencesusitela-na-druguu-stenu-v-vannoj-instruktaz.html
  • https://sovet-ingenera.com/santeh/zmeevik/perenos-polotencesushitelya-na-druguyu-stenu.html
  • https://slesarydo.ru/perenesti-truby-v-vannoj.html
  • https://kupisantehniky.ru/perenos-polotencesusitela-na-druguu-stenu-primer-provedenia-rabot/
  • https://okno-pro.ru/radiatory/perenos-polotencesushitelya-v-vannoj-na-druguyu-stenu.html
  • https://kvartira-9.ru/santehnika/kak-perenesti-polotenczesushitel-v-vannoj-na-druguyu-stenu-vse-aspekty-provedeniya-rabot
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
