1 Преимущества печки из бочки

Занимаясь сборкой самодельных печей, кустарные мастера нередко используют старые газовые баллоны или листовое железо. Достать и то, и другое, да ещё и почти бесплатно, проблематично. В наибольшей степени это относится к листовому железу, которое чаще всего просто покупается. Бочки на 200 литров являются более доступным исходным сырьём для постройки отопительной техники.

200 литров – это вполне приличный объём. В организованную в бочке топку поместится большое количество дров, что необходимо для реализации длительного горения. Также в ней останется место под вместительный зольник. Иными словами, старая металлическая бочка ещё послужит на благо человека, обеспечив его теплом и комфортом.

Печка из бочки – отличное решение для обогрева нежилых помещений любого типа. Она поместится в гараже, даст тепло небольшой мастерской, позволит обогреть подвал. Её сборка не занимает много времени, но нужно уделить внимание выбору исходного материала. Выбранная бочка не должна быть проржавевшей насквозь – чем толще металл, тем дольше прослужит сама печка. Поэтому экономить на материалах сборки не нужно.

Прочие достоинства печки из бочки:

  • Объёма 200 литров хватит для нормального горения пламени в топке.
  • Возможность организовать вместительный и удобный для очистки зольник.
  • Неприхотливость к топливу – печь сможет работать на всём, что горит.
  • Простота в эксплуатации.

Буржуйка из 200-литровой бочки пользуется определённым спросом среди тех, кому нужно недорогое и простое в самостоятельной сборке отопительное оборудование.

Есть и недостатки:

  • Высокая температура корпуса.
  • Низкий КПД – часть тепла просто улетает в дымоходную трубу.
  • Тонкие стенки – для долговечных печей требуется металл 3-4 мм толщиной.

Не стоит пытаться топить печку из бочки каменным углём – он обладает высокой температурой сгорания и может истончить металл.

к меню ↑

1.1 Разновидности печек в зависимости от расположения вертикальная модель

В зависимости от того, в какой плоскости будет располагаться металлический резервуар, выделяют два типа самодельных буржуек: вертикальные и горизонтальные. Каждая из этих разновидностей отопительных устройств имеет свои преимущества и недостатки.

Печь из бочки вертикального типа устанавливается не на пол, а на ножки. Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Важно запомнить, что петли необходимо фиксировать к бочке и дверце не с внутренней, а с наружной ее части

Обязательным элементом такой конструкции является металлическая пластина с перфорированием, которую именуют колосником. Для фиксации такой решетки можно воспользоваться обычными уголками. Для того чтобы выполнить поддувало, потребуется подготовить металлическую трубу с шиберной заслонкой. Толщина стенок металла должна быть достаточной, иначе конструкция быстро прогорит.

Заслонка для дровяной печи длительного горения, расположенной в вертикальной плоскости, фиксируется на специальные болты. При розжиге топлива внутри резервуара следует до предела открывать поддувало.

В верхней части канистры необходимо выполнить отверстие в форме круга. Оно понадобится для того, чтобы подсоединить к самодельной печке дымоходную конструкцию. Стыковка трубы с металлической поверхностью производится с помощью сварочного оборудования.

Функция колосника заключается в защите днища канистры от прогорания, а также в удержании тепловой энергии. Таким образом, этот элемент является необходимым при монтаже самодельной печи длительного горения.

Конструктивные особенности определяются в зависимости от назначения устройства и места, где оно будет располагаться. При желании можно скачать уже готовый чертеж буржуйки в интернете. Однако в этом случае необходимо не ошибиться с ее объемом.

Вертикальная разновидность самодельного отопительного устройства отличается простотой сборки. Найти применение такому агрегату можно как в частном доме, так и на даче. Дрова, используемые для растопки отопительного устройства такого типа, подбираются в зависимости от габаритов топки.

к меню ↑

1.2 Принцип работы буржуйки из бочки

Буржуйка из бочек очень похожа на тот вид буржуек, который мы прекрасно себе представляем. Однако она не имеет серийного производства. Такое строение сугубо творение мастеров-самоучек. Помимо всего прочего, модернизированная печка имеет круглую форму и похожа на металлическую печь «слобожанку».
KCupe               Блог                 Печка из 200л бочки с паровым отоплением
Главное различие между ними — это вариант сжигание топлива. В его качестве используются опилки из дерева по следующим причинам:

  • если отапливать буржуйку данным топливом, то это будет достаточно экономично в силу небольшой стоимости такого вида топлива;
  • Опилки, которые предварительно были спрессованы, прогорают достаточно длительное время. Одной загрузки возможно хватит на 6-10 часов для такой конструкции.

Совершенно очевидно, что буржуйка из бочки на 200 литров выглядит неплохо. Такая печка обычно имеет диаметр 600 мм. В данную окружность с легкостью впишется шестиугольник, который имеет стороны в 314 мм. Это делает ее по технологии практически ничем не отличающуюся от обычных печных приборов. КПД в таких печках, как правило, не превышает 15% (Ранее мы уже писали и рекомендовали добавить статью в закладки.). Ежели используется экран для того, чтобы его повысить, то такая печка долго не выдерживает и выходит из рабочего оборота примерно через один сезон.

Главная причина такого КПД исходит не только из достаточно тонкого метала, а, в основном из высоты бочки в 850 мм. Примерно в 1,3-1,5 раза меньше глубины, должна располагаться высота топки в буржуйках, сделанных из бочки. В том случае, когда поддувало делается высоко и приподнимаются колосники, то нижняя часть, как показывает практика, заберет тепло и отдаст его воздуху, тем самым нарушая всю правильность газодинамики. В таком случае можно найти только два выхода:

к меню ↑

1.3 Правила установки печки-буржуйки

Для того, чтобы у вас с печкой не было проблем и всевозможных хлопот, ее следует устанавливать, придерживаясь определенных правил безопасности:

  • Печь следует устанавливать только на огнестойкую поверхность. Ее возможно сделать самому используя плитку из кафеля или же при помощи кирпича. Находящиеся стены в близости от печки тоже необходимо уберечь от перегрева. Лучшего эффекта можно достичь при использовании специализированного гипсокартона, а также любого другого негорючего материала;
  • Легковоспламеняющиеся материалы ни в коем случае никогда не располагать вблизи топки;
  • Также следует оборудовать отличную систему вентиляции в том помещении, в каком будет располагаться печка. Это очень важный фактор, так как концентрацию угарного газа в помещении нужно свести к нулю;
  • Для того, чтобы изготовить буржуйку нужно применять только качественный материал.

Делать буржуйку абсолютно просто, как вы убедились. Для такого дела вам потребуются только подручные материалы, каковые зачастую лежат в гараже или же на даче почти у каждого человека. Буржуйка будет радовать глаз, если все детали продумать до мелочей и сделать ее очень аккуратно.

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и видео. Печку из бочки можно использовать для отопления гаражей, рабочих помещений, теплиц и прочих помещений.

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

  • Две 200 литровые бочки.
  • Дверца для печи.
  • Колосники.
  • Листовой металл, уголки и пруты.
  • Труба для дымохода.
  • Огнеупорный кирпич.

Инструменты:

  • Болгарка с отрезным кругом.
  • Сварочный аппарат.
  • Электродрель.

Печка из 200 литровой бочки: схема.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением

KCupe               Блог                 Печка из 200л бочки с паровым отоплением

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением

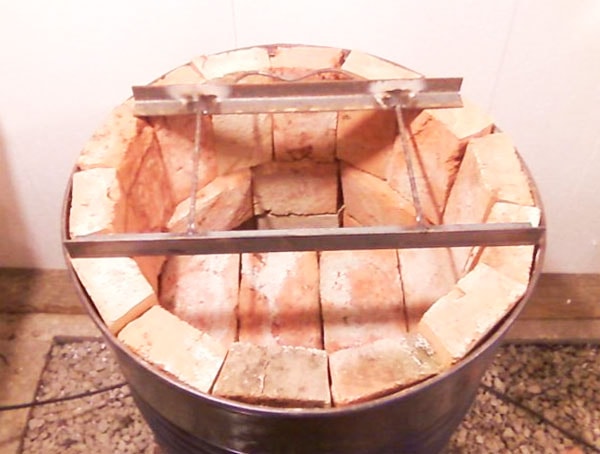

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением
Поддувало размером 50 на 300 мм. Топка 300 на 300 мм. Необходимо учитывать разницу в высотах бочек и высоту основания, которое будет размещено во внешней бочке;

3. 100-литровая бочка заваривается сверху стальным листом;

4. В стальном листе прорезается отверстие для дымохода, учитывается диаметр имеющейся трубы;

5. Выкладывается постамент на месте установки буржуйки из кирпича;

6. В 200-лит. бочке смесью щебня и глины, с использованием кирпича выкладывается основание для 100-литровой бочки;

7. Основание тщательно утрамбовывается;

8. 100-литровая бочка устанавливается на готовое основание;

9. Отверстия топки и поддувала бочек совмещаются и завариваются;

10. Из стального листа вырезается дверца;

11. Изготавливается засов из стального листа, нарезанного пластиной.

12. Один конец пластины загибается в виде буквы «О» для рукояти.

13. На дверцу и стенку буржуй привариваются петли из пластины металлического листа в виде буквы «П», ножками на стенки. На дверцу 2-е штуки – по ним будет скользить засов. На стенку бочки 1. Она будет удерживать дверь при вставленном засове;

14. Привариваются петли дверцы;

15. Приваривается дверца топки;

16. Труба под дымоход отрезается необходимой длины. Чем длиннее, тем сильнее тяга.

17. Приваривается труба дымохода. Необходима сварка без зазоров, чтобы дым выходил только в трубу.

18. Свободное пространство между бочками заполняется смесью глины и щебня.

19. Загнутые края 200-литровой бочки привариваются к краям 100-литровой.

При раскройке отверстий и деталей, необходимо учитывать, что металл при нагревании расширяется. Поэтому зазоры дверцы и других деталей необходимо оставлять достаточными для нормального функционирования.

Между поддувалом и топкой для облегчения удаления золы, можно поставить решётку, собранную из металлических уголков.

к меню ↑

1.4 Изготовление печи буржуйки

Когда приходит определенный момент, много кто задаётся вопросом как должна быть сделана буржуйка из бочки своими руками. И вообще, как сделать буржуйку из бочки 200 литров.

Буржуйка создается разных размеров и форм. Она может быть круглая и квадратная, вертикальная и горизонтальная. Все зависит только от вашей фантазии.
KCupe               Блог                 Печка из 200л бочки с паровым отоплением

Печки горизонтального положения считаются более простыми, чем буржуйки, сделанные вертикально. В такой печке на место дверцы приделывается часть дна, которая вырезается. Она сажается на петли. В противоположном конце бочки сделано отверстие, к которому следует прикрепить трубу из металла, которая будет являться дымоходом для такой печки. Потом в середину бочки следует положить решетку-колосник. Она играет немаловажную роль, так как поможет удерживать тепло на более долгое время, а также убережет, так называемое дно от прогорания. Если возникнет большое желание для создания варочной панели, то придется просто приварить стальную проволоку большой толщины.

Необходимые материалы и инструменты

Перед тем как начинать сборку устройства, надо подготовить такие строительные приборы:

  • болгарку;
  • шлифмашину;
  • сварочный аппарат;
  • напильник;
  • ножовку.

Чтобы из металлической бочки сделать печь-буржуйку, необходимо также приобрести следующие дополнительные материалы:

  • металл для ножек и дымохода;
  • дверные петли;
  • куски листового железа;
  • засов;
  • арматуру (для решетки);
  • кирпич;
  • цемент и песок (для раствора).

Сделать своими руками отопительное устройство — несложная задача. Главное — соблюдать технические условия и четко следовать инструкции.

буржуйка из бочки

к меню ↑

1.5 Плюсы и минусы сжигания отходов в бочке-печке

Каждая конструкция имеет как свои плюсы, так и свои минусы. Из общих достоинств и недостатков можно выделить следующие положительные и отрицательные моменты.

Плюсы:

  • бочки-печки мобильны, их легко перемещать по садовому участку;
  • позволяют избежать открытого огня;
  • силу огня можно контролировать.

Минусы:

  • постоянное воздействие на бочку повышенных температур приводит к износу конструкции;
  • использование бочек-печек даже на собственном садовом участке запрещено законом, постоянное пользование ими, скорее всего, приведет к выплате штрафов;
  • данный способ избавления от мусора не является экологически безопасным, а также не обеспечивает абсолютную пожарную безопасность.

к меню ↑

2 Дровяная печь длительного горения из бочки

Как сделать печку из 200 литровой бочки?

Предлагаем вашему вниманию модель отопительной печи длительного горения, которая ее разработчиком признается наиболее оптимальной и аккуратной после нескольких вариантов изготовления.

к меню ↑

2.1 На чём основан принцип долгого огня и тепла?

Взгляните сначала на прототип, если можно так сказать о фабричном котле долгого горения Стропува литовских производителей.

В описываемой нами самодельной дровяной печи долгого горения из бочки заимствован принцип горения дров или другого топлива сверху, с опусканием огня вниз по мере сгорания дров, что как раз дает эффект продлевания процесса.

Ее сделал впервые несколько лет назад человек по имени бубафоня (bubafonja –его ник на форуме, где он изложил свою идею). Поэтому его конструкция и печки, сделанные другими по его примеру, в интернет-обсуждениях получили название “печь бубафони” или просто “бубафоня”. Печка действительно интересная и стоит изучить подробнее, как мастер ее создавал.

к меню ↑

2.2 Схема печи долгого горения

Сначала взгляните на схему печи длительного горения.

Летние скидки до 50% — Электроника для самоделок в китайском магазине.

По схеме видно, что печь работает нестандартно, горение происходит сверху, дым уходит в боковое отверстие и далее в трубу. Блин опускается вниз по мере прогорания топлива.

к меню ↑

2.3 Какие материалы использовались?

Железная бочка на 200 литров; металлический круг (блин) диаметром несколько меньше, чем бочка; 4 швеллера или уголка высотой 50-60 мм с длиной меньше радиуса блина; труба 100 мм для поддува; труба 150 мм для дымохода длиной 5 метров.

к меню ↑

2.4 Как Бубафоня собирал печь

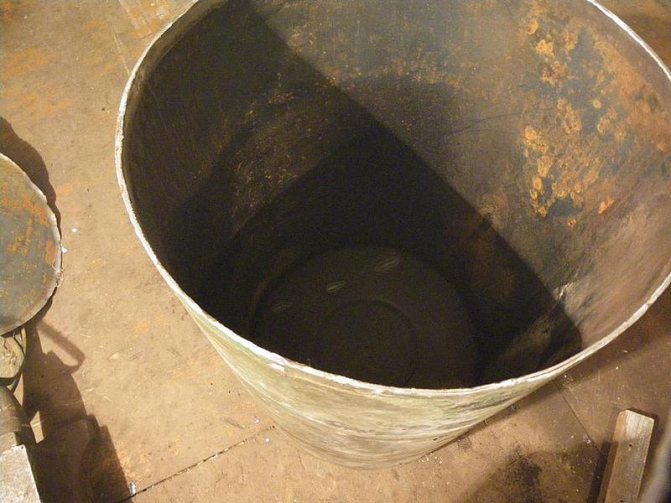

Необходимо было срезать верхнюю кромку бочки. Перепробовав много способов, он остановился на болгарке. Итак, срезан болгаркой верх бочки. Получился аккуратный цилиндр, дно которого герметично.

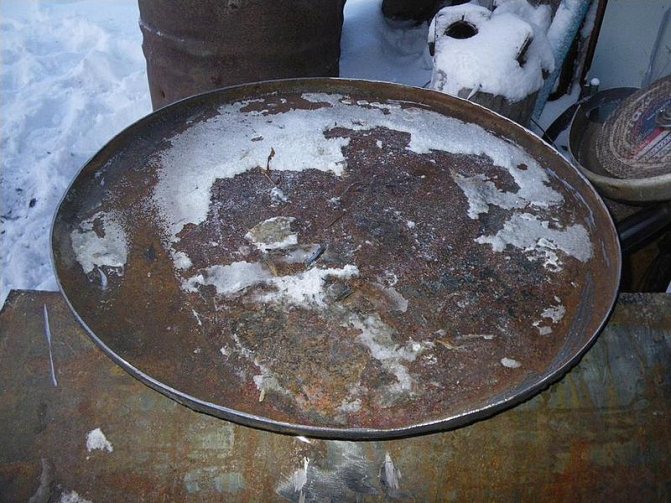

Далее мастер взял крышку с готовой отбортовкой.

Далее мастер подогнул края бочки-цилиндра вовнутрь, посредством молотка и кувалды.

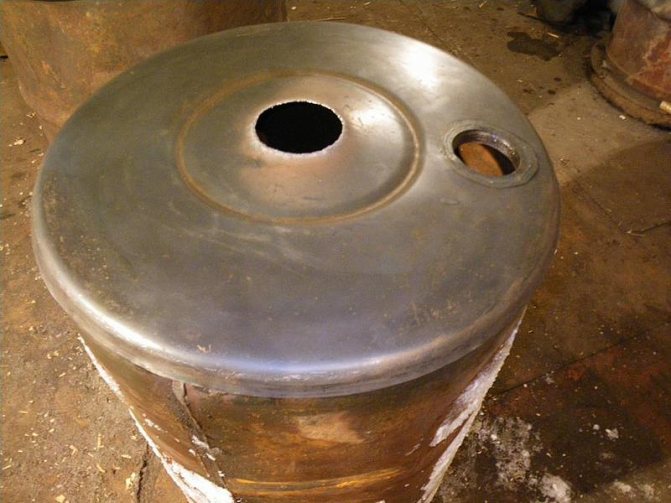

А крышку, чтобы она не сползала, наоборот, он подогнул краями наружу, одел ее на верх бочки, чтобы она сидела устойчиво, не сползала. Далее он взял трубу диаметром 100 мм, ее длина подгоняется так, чтобы сравнять с высотой бочки. То есть длина трубы равна высоте бочки.

Использовав зубил, мастер в центре этой крышки сделал отверстие на 2 мм больше диаметра нашей 100-миллиметровой трубы, то есть диаметр отверстия получился приблизительно 102 мм. Отверстие от пробки бочки лучше не заваривать а просто вкрутить пробку и, в ходе эксплуатации печи длительного горения, откручивая ее, контролировать процесс горения, заглядывая в топку. После этого он на верхней части бочки отметил место, к которому будет присоединяться дымоходная труба.

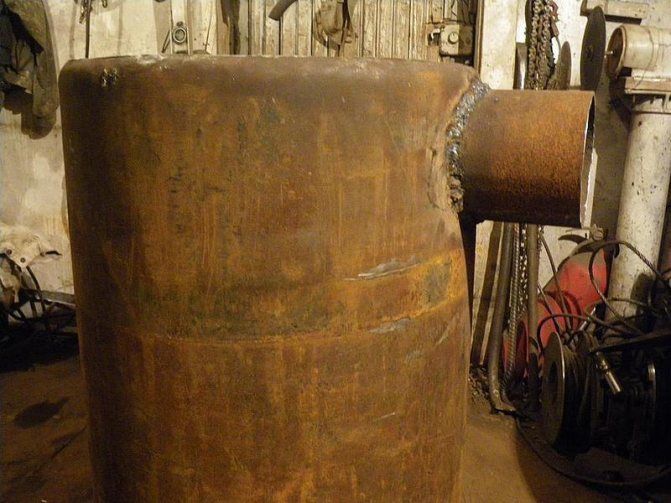

На следующем шаге он сделал отверстие на месте разметки и приварил к корпусу трубу на 150 мм. И сразу внутри трубы установил перекрывающую заслонку. Корпус печи долгого горения готов.

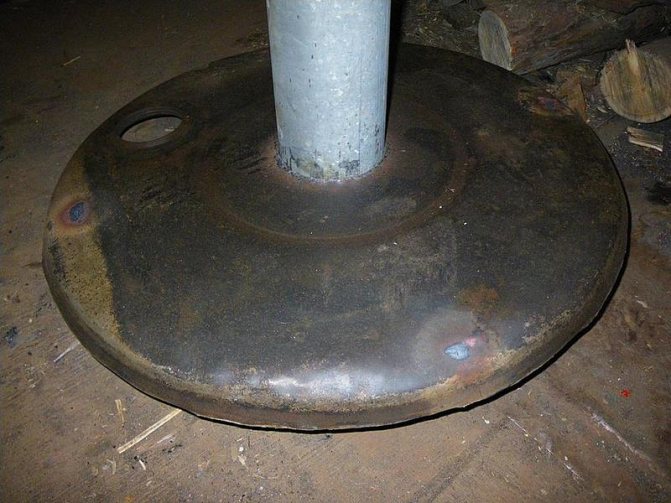

Далее была изготовлена воздухоподающая часть. Автор печи использовал ещё одну крышка от бочки, но можно брать вырезанный из металла круг меньшего диаметра диаметра бочки. Он взял трубу поддувную на 100 мм и приварил по центру предварительно вырезанного отверстия во внутреннем экране – движущейся вверх-вниз горизонтальной перегородке. Если вы будете повторять печку, нужно подогнать блин так, чтобы он был чуть меньше диаметра бочки на пару сантиметров по периметру. По периметру блина края отогнуты для большей жёсткости, чтобы не скручивало от высокой температуры. На фото отверстие от пробки.

Отверстие на фото от пробки открыто, но его нужно заварить, так как в процессе работы печи газы должны протекать вверх только по краям этого блина.

к меню ↑

2.5 Принцип работы «Бубафони»

Всем известный закон конвекции гласит, что при нагревании теплые массы перемещаются вверх, а на их место поступают холодные. На этом принципе и основана работа «Бубафони»: когда горит топливо, воздух нагревается и поднимается, попадая в выводную трубу; холодный же поток поступает внутрь печки через трубопровод. Так происходит постоянная циркуляция воздушных масс. Это в свою очередь поддерживает процесс горения топлива.

В печной конструкции предусмотрена заслонка на входной трубе (шибер). Выставляя зазор на определенном уровне, можно регулировать интенсивность горения топлива.

Завершается процесс работы полным прогоранием дров и опусканием поршня с грузом на дно топливного бака. Приостановить функционирование печи досрочно возможно, если полностью закрыть заслонку на входной трубе. Таким образом, прекратится поступление кислорода в печку. Еще один способ завершения процесса обогрева – использование средств противопожарной безопасности. Принцип работы Бубафони

Достоинства и недостатки

Как и любое оборудование, печь «Бубафоня» имеет как положительные, так и отрицательные стороны. Среди плюсов отмечают следующее:

  • длительный период горения;
  • несложные условия эксплуатации;
  • простота конструкции;
  • низкая стоимость топливного сырья;
  • дешевые комплектующие;
  • доступность самостоятельного монтажа оборудования при условии наличия навыков работы со сварочным аппаратом;
  • легкая транспортировка благодаря небольшим размерам и весу.

Розжиг бубафони

К недостаткам относятся следующие моменты:

  1. Сложности ухода: неудобно чистить дно бака, удалять продукты сгорания, а именно сажу, пепел.
  2. Появление конденсата на стенках труб, что приводит к снижению КПД.
  3. Классический вариант печи характеризуется недостаточной аккумуляцией тепла. Чтобы исправить этот момент, следует сконструировать дополнительную водяную рубашку, обшить печь теплоизолирующим материалом или сделать кирпичную кладку.
  4. Нагревание дна топливного бака требует укладывания под него негорючего материала либо сооружения небольшого фундамента.
  5. Необходимость обустройства вентиляции в помещении.

к меню ↑

2.6 Как сделать дымоходную трубу

Оптимальна высота трубы более 5 метров для лучшей тяги. Устанавливается она рядом с печью. Нижнюю часть лучше сделать на ножках. Под коленом строго необходимо вварить шаровой кран. Он нужен для слива создающегося в трубе конденсата. Печка подсоединяется встык к колену от дымохода и затягивается хомутом. Под хомутом нужно положить стеклоткань для лучшей герметизации. Дрова полностью сгорают. Пепла образуется мало, можно долго, на протяжении 2 недель не убирать его. Однако нужно знать, что с увеличением пепла снижается длительность горения, так как становится меньше объем топочного пространства.

к меню ↑

2.7 Закладка дров и растопка печи долгого горения на дровах

Снимем крышку. Вынимаем воздухоподающее устройство. Наложим внутрь дрова, лучше не выше нижней кромки дымоходного выхода. Можно класть дрова диаметром до 20 см. На верхний слой дров кладем мелкую щепу. Сверху на тряпку или бумагу поливаем совсем немного керосину или отработанного масла. Потом сверху ставим воздуха подающую часть. На трубу одеваем наружную крышку.

Открываем поддувную заслонку и бросаем туда, внутрь трубы, зажжённую тряпку. Как только дрова разгорятся с характерным треском, можно поддувную заслонку полностью перекрыть. В таком режиме она может работать очень долго, целыми сутками.

Такова действующая основа. Многие мастера повторяют печку бубафони, используя не только бочки, но и другие подходящие заготовки и материалы.

Из бочек можно делать и такие печи.

к меню ↑

3 Изготавливаем печь из бочки своими руками

Всю работу разобьем на последовательные шаги.

Сначала делаем корпус:

1. Вверху вместилища удаляем сварной шов, выравниваем острые кромки. Так, мы получили цилиндр и к нему крышку.

2. Используя молоток, подгибаем края конструкции внутрь, а верхнего элемента – наружу.

3. Переворачиваем крышку и надеваем на цилиндр.

4. С помощью зубила посередине крышки прорезаем проем, в который вставляем поддувную трубу. Диаметр отверстия составляет 102 мм. Этого вполне достаточно для свободного прохождения металлопрокатного изделия.

Если у бочки была пробка, отверстие требуется заварить. Однако некоторые предпочитают оставлять его, создав возможность контролирования процесса горения: открутить пробку и заглянуть вовнутрь.

5. В верхней части бочки вырезаем проем, куда ввариваем кусок дымовой трубы длиной 25 см. Внутрь изделия требуется установить перекрывающую заслонку.

Читайте также:  Как сделать печь для гаража на отработанном масле своими руками: чертежи и принцип действия

Далее создаем устройство, подающее воздух.

Для лучшей жесткости края блина необходимо отогнуть. Так он не будет деформироваться под воздействием высоких температур.

Посередине круга требуется прорезать отверстие, в которое приваривается поддувная труба.

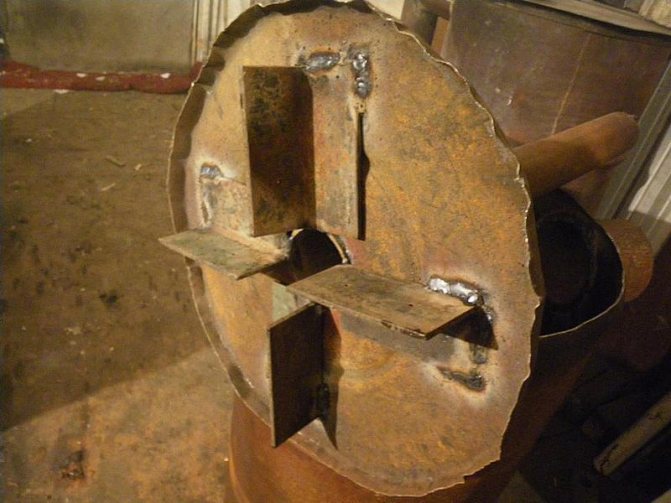

Швеллеры крепятся с нижней стороны блина.

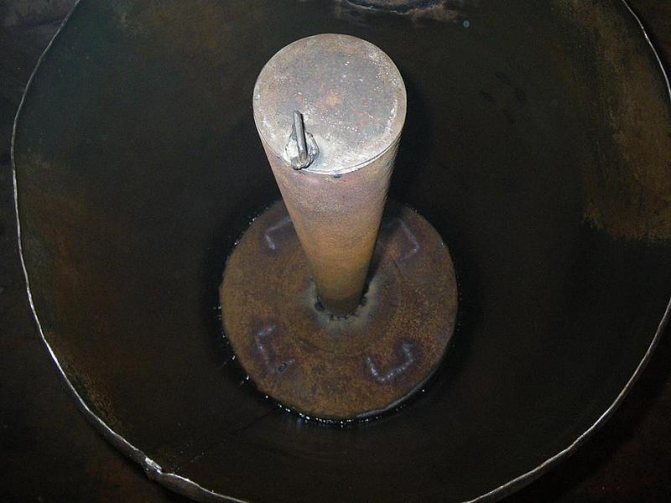

Воздухоподающее устройство готово. Теперь размещаем его внутри цилиндра.

к меню ↑

3.1 Сборка конструкции

В верхней части поддувной трубы устанавливается регулировочная заслонка, диаметр которой совпадает с размером металлопрокатного изделия. Шпилька с резьбой приваривается внутрь трубы. Необходимо расположить ее вертикально. Сбоку заслонки требуется прорезать отверстие таким образом, чтобы задвижка, попадая на шпильку, плотно закрывала трубу.

После того как установили заслонку, требуется затянуть ее с помощью гайки-барашка. Ослабив этот элемент, его можно сдвинуть. Ослабление и затягивание крепежного изделия позволяет осуществлять регулировку попадания воздушных масс в топку.




к меню ↑

3.2 Последовательность сборки

Печка из бочки проста в сборке и требует не менее сложного инструмента. Нам понадобятся:

  • углошлифовальная машина (болгарка);
  • сварочный аппарат;
  • ножовка по металлу для работы с мелкими частями (так удобнее);
  • шлифовальная машина.

Также потребуются вспомогательные материалы:

  • отрезки листового металла – для обваривания дверок;
  • петли для дверок;
  • металл для дымохода;
  • металл для ножек;
  • кирпич и цемент для организации основания под печку;
  • арматура для создания колосниковой решётки.

Приготовьте отрезные круги для болгарки и электроды для сварочного аппарата (если используется электросварка).

Собранная печка

Сделать буржуйку из бочки — не самая сложная задача, главное точно следовать нашим указаниям и соблюдать технику безопасности.

Первоначальная подготовка бочки

Сделать печку из бочки своими руками проще простого. Первый шаг – подготовка нашего «исходника». Бочку объёмом 200 литров необходимо очистить от краски (если она была покрашена). Тем, кто пренебрежёт данным шагом, предстоит вдыхать ароматы от обгорающей краски. Наша задача – сделать бочку блестящей, а заодно избавиться от ржавых пятен. Для шлифовки металла воспользуйтесь шлифмашиной.

На следующем шаге вооружитесь болгаркой и аккуратно выпилите в бочке два прямоугольных окошка. Работайте инструментом аккуратно, так как выпиленные прямоугольники пригодятся нам в качестве дверок. Края обрабатываем всё той же болгаркой или напильником, чтобы они были не такие острые. Дверка под топку должна быть больше дверки под зольник. Кроме того, дверка зольника будет служить поддувалом.

Верхнюю часть бочки пока срезаем полностью. Нам нужно будет собрать и разместить внутри бочки на 200 литров колосниковую решётку. Поэтому отсутствие верхней крышки обеспечит удобство её установки.

Собираем колосниковую решётку

Для изготовления колосниковой решётки используйте арматуру. Диаметр стандартной бочки на 200 литров составляет 571,5 мм. Поэтому решётка должна быть меньше по диаметру, чтобы пройти через внутренний объём. На уровне между дверкой топки и дверкой зольника делаем произвольные выступы – на них будет опираться сама колосниковая решётка. Например, вы можете сделать их из листового железа и приварить к внутренним стенкам.

Буржуйка из бочки будет генерировать довольно много золы, спадающей в зольник. Поэтому тот должен быть большим – рекомендованная высота составляет 100-130 мм. Не делайте дверку слишком узкой, иначе с удобством очистки возникнут проблемы.

Подготавливаем дверцы

Дверки нашей печки будут явно меньше загрузочного и зольного окошек. Поэтому их необходимо обварить по периметру отрезками листового железа шириной около 20 мм. Также выпиливаем из листового железа ручки, приклёпываем или прикручиваем их к дверкам. На следующем этапе аккуратно привариваем петли, после чего привариваем дверцы к самой печке – теперь наша бочка на 200 литров почти готова отслужить вторую жизнь.

Делаем основание

Ножки у основания печки

Для нашей бочки на 200 литров желательно сделать ножки. Приспособьте для этого куски толстой арматуры или сделайте их из металлических уголков толщиной 2-3 мм. Оптимальное расстояние от дна бочки до основания – 100 мм.

Намереваясь сделать буржуйку из бочки, подумайте над местом её установки. Вам потребуется надёжное негорючее основание. Лучше всего изготовить его из кирпича или залить бетонную стяжку. Пространство перед печкой выполняется из негорючего материала – например, из постеленного здесь листового железа. Если пол в обогреваемом помещении бетонный, просто постелите на него лист железа и установите на него бочку.

Подготавливаем дымоход

Конструкция печки из бочки на 200 литров подразумевает обязательное наличие дымохода. Было бы неплохо, если бы он был съёмным – для этого подойдёт система «труба в трубе». То есть, привариваем к печке трубу меньшего диаметра высотой 100-150 мм, а уже на неё надеваем основную дымоходную трубу большего диаметра. Также вы можете использовать готовые заводские разборные дымоходы. Суть в том, чтобы печку можно было быстро почистить, сняв её с основания – объём 200 литров вовсе не означает, что она никогда не засорится гарью и копотью.

Окончательная сборка печи

Берём нашу бочку на 200 литров с приваренными к ней ножками, устанавливаем на заранее подготовленном основании. Внутрь опускаем колосниковую решётку. На следующем этапе привариваем верхнюю крышку с коротенькой дымоходной трубой. Далее одеваем на неё основной дымоход и отправляемся за дровами.

Выложите на колосниковую решётку немного бумаги и мелкую щепу, разожгите огонь, добейтесь появления устойчивого пламени. Теперь начинайте закладывать основные дрова – лучше всего, если они будут сухими. Влажные поленья горят хуже, да ещё и коптят, забивая дымоход. Закройте дверку топки и отрегулируйте поддувалом интенсивность горения. Не забывайте периодически подкидывать всё новые порции топлива до достижения заданной температуры.

к меню ↑

3.3 Подбор качественной бочки

Для сооружения печки требуется найти стальную бочку, которая раньше использовалась в лакокрасочной, нефтяной, химической, химической, металлургической промышленности с целью хранения и перевозки таких групп продуктов:

  • наливные – масла, краски, дизельное топливо, растворители;
  • пастообразные – битум, густые смазочные материалы;
  • сыпучие – пластификаторы, сода каустическая.

Бочки бывают с открытой или закрытой верхней частью, могут иметь разную толщину крышки, обечайки.

Любая описанная емкость подойдет для буржуйки, если заранее тщательно очистить, промыть ее изнутри. Чем тоньше стенки – тем быстрее они разрушатся под воздействием огня, а печь перестанет правильно работать. Значит, подбирать изделие следует со стенками не менее 2 мм. Оптимально – бочку из нержавейки, потому что ее сталь лучше переносит воздействие огнем, тем самым увеличивая срок службы агрегата.

к меню ↑

4 Куда лучше установить?

Чтобы в будущем с эксплуатацией печи не возникло проблем, хлопот, ее требуется устанавливать с учетом конкретных правил безопасности:

  • ее обязательно размещают на огнестойкой поверхности – сделать такую несложно самостоятельно из кафельной плитки или из кирпичей;
  • стены рядом с печкой тоже важно уберечь от чрезмерного нагрева – лучше всего это получится с помощью отделки специальным гипсокартоном или любым другим негорючим материалом;
  • легковоспламеняющиеся материалы категорически запрещено размещать рядом с топкой;
  • важно оборудовать хорошую вентиляцию там, где стоит печка – это важно, потому что концентрация угарного газа должна сводиться к нулю.

Для сооружения печи требуется использовать только материалы хорошего качества.


При установке обязательно оборудовать окружающее пространство

к меню ↑

5 Какой вид обогрева выгоднее всего?

Все зависит от конкретных условий эксплуатации и предпочтений владельца гаража. Самая дешевая система – однотрубная водяная, работающая от газового котла.

Придется вложить немалые средства в ее обустройство, зато она настолько экономична, что затраты окупятся за 1-2 отопительных сезона. Однако это решение подходит далеко не всем.

Газовые и дизельные приборы, оснащенные термодатчиками и автоматикой, нельзя сэнергонезависимыми. Для их работы требуется электричество, но не больше, чем потребляет лампочка

Экономно отапливать гараж можно с помощью газовых баллонов или твердого топлива. Эти варианты не подходят, если нет возможности контролировать работу приборов, зато для обогрева в течение того времени, пока в гараже находится владелец, они хороши.

к меню ↑

6 Как снизить теплопотери и не разориться?

Ни одна отопительная система не будет выгодной и эффективной, если не позаботиться о снижении теплопотерь. Обогреватели будут впустую расходовать огромное количество энергоресурсов. Это дорого и непрактично, поэтому придется утеплить ворота, стены, пол и кровлю.

Можно использовать керамзит, полистиролбетон, фольгированные утеплители, но самый дешевый и универсальный вариант – пенопласт. Он подходит для утепления всех элементов конструкции.

Его также можно использовать и для теплоизоляции пола при условии, что будет сделана плавающая стяжка: пенопласт плохо переносит механические воздействия, поэтому его заливают цементом.

Для обшивки гаражных ворот идеально подходит пенопласт. Утеплитель крепят на специальную обрешетку, а сверху закрывают наружной облицовкой – плитами МДФ, ДСП или фанерой

Пенопластом обшивают потолок, стены и ворота гаража. Возможны два варианта – внешняя или наружная отделка стен. Оба одинаково эффективны и позволяют добиться отличной теплоизоляции постройки. Выбирать следует, исходя из соображений удобства самого владельца гаража.

к меню ↑

7 Особенности эксплуатации

Для своевременной ликвидации рисков возгорания рядом с агрегатом нужно поставить ящик с песком и огнетушитель.

Заготовленное топливо не следует держать вблизи печки, нужно разместить их в отдельном месте.

Сушить обувь, одежду на конструкции запрещается, так как предметы нагреются до пожароопасной температуры. Для сушки можно натянуть веревку, но на высоте не меньше 1,5 от печи.

Только при соблюдении перечисленных несложных правил можно быть уверенным в безопасности.

Очищают устройство аккуратно. Выспавшиеся раскаленные частички могут также спровоцировать пожар.

к меню ↑

8 Советы строителей

  1. Дымоход – важный элемент всей печи. Он должен состоять из двух частей: вертикальной и наклонной (горизонтальной). В наклонной части дымохода догорают остатки дымовых выхлопов. Эта часть отдает помещению тепло, просчитано, что почти четверть объема тепла идет от трубы. Чтобы избежать ожогов от нечаянного соприкосновения с дымоходом, его отделяют сеткой или цилиндром. Рекомендуют также закрыть трубу теплоизоляционным материалом.
  2. Колосник в бочковой конструкции. За счет правильного подхода к колосникам можно обычную модель преобразовать в конструкцию медленного горения и эффективной отдачей тепла. Для этого требуется во время использования печи вынимать решетку колосника. Горение станет медленным и равномерным. Если планировать такие действия, решетку делают из легкого металла или из набора чугунных решеток небольшого размера.
  3. Самая простоя модель буржуйки – газовая. В топке устанавливается газовая горелка. Печь на таком экономичном топливе будет выгодным устройством. Продукты горения улетят через трубу, отдавая тепло помещению.

Внешний вид печи можно облагородить. Есть несколько различных способов:

  1. Обкладывание кирпичом.
  2. Металлические сварные конструкции для отделки бочковой основы с определенным рисунком, резными ножками и дверцами.

Буржуйки – достаточно простое изделие, но именно по этому качеству она считается гениальным созданием человека. Посмотрев видео по изготовлению печи, можно просто повторять все, что предлагают его авторы. Выполненная своими руками работа принесет пользу в хозяйстве, решит многие задачи и проблемы. Печь пригодится рыбаку, охотнику и просто дачнику. Ее не только легко сделать, но и достаточно просто перевозить. Не будет изделие сложным в хранении и установке.

Источники


  • https://remont-system.ru/pechi-i-kaminy/kak-sdelat-pechku-iz-200-litrovoy-bochki-svoimi-rukami
  • https://mr-build.ru/newteplo/pecka-iz-bocki.html
  • https://uteplitel-minol.ru/otoplenie/pechka-iz-bochki-200-litrov.html
  • https://tur-gaz.ru/kak-sdelat-pechku-iz-200-litrovoy-bochki/
  • http://PechnoeDelo.com/metallicheskie/bubafonya-iz-200-lit-bochki.html
  • https://tstmoskva.ru/otoplenie/kak-sdelat-pechku-iz-200-litrovoy-bochki-svoimi-rukami.html
  • https://OmShantiDom.ru/kaminy-i-pechki/kak-sdelat-pechku-iz-bochki.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
