1 Отопительно-варочная печь «Малютка»

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

к меню ↑

1.1 Особенности «малютки»

Уже из названия этой модели ясно, что габариты ее более, чем просто скромные. Например, площадь основания составляет всего 0.4 кв. м. Однако способность отдавать и удерживать тепло у «малютки» весьма внушительная.

Выкладывается конструкция из кирпича, который укладывается или плашмя, или на ребро. Так как вес ее небольшой, фундамент под нее обустраивать не нужно. Ее можно возводить прямо на закрепленном на лагах полу из толстых досок.

Возведенная своими руками, такая печь заменит буржуйку. Причем функциональность «малютки» гораздо интереснее и богаче. Например, на ней дополнительно устанавливается варочная плита, а по желанию ее можно оснастить каминным порталом, так как она имеет дымовой зуб.

Кладется печка невероятно быстро. Причем если сутра начать работу, то вечером уже можно будет осуществить пробную топку.

ВАЖНО! Для пробной топки используйте только щепки и бумагу, чтобы исключить резкий температурный скачок, из-за которого могут появиться трещины. А до полного высыхания раствора и использования для растапливания дров нужно подождать около недели.

к меню ↑

1.2 Эксплуатация

Первый пробный запуск можно сделать уже в день завершения работ. Такого совета вы не встретите ни в одной инструкции по строительству русской печки. Все дело в простой схеме, так как в ней не содержатся элементы, содержащие толстые слои раствора, а значит, он может застыть исключительно с помощью поверхностного испарения.

В качестве топлива для первого запуска используют мелкие щепки или кору. Сначала стоит ограничиться 10 минутами работы устройства. Постепенно сеансы можно увеличивать по продолжительности. Начиная с 5 дня загружать в топку можно небольшие поленья дров. Помните, чем больше терпения вы проявите при сушке печи, тем дольше служить она будет без проведения ремонтных работ.

Хоть конструкцией и предусмотрено наличие прочистных дверок, не стоит этим фактом злоупотреблять. В качестве топлива нужно выбирать только сухие поленья. От применения хвойных пород следует отказаться. Если внутреннюю поверхность топки выкладывали обычным кирпичом, то сжигание угля чревато губительным действием высоких температур на состояние кладки или самого кирпича. Вот почему выше был дан совет применить шамотный кирпич.

Модель малютка приобрела популярность и заслужила уважение за свои качества. При небольшом пространстве она играет роль полноценного источника, способного подарить тепло и поддерживать его в течение определенного времени, а возможность готовить еду по достоинству оценили домохозяйки.

к меню ↑

1.3 Что собой представляет

Печь малютка из кирпича — это компактный мини-камин, который можно разместить на небольшой площади всего в 0,4 кв. метра. У неё максимально простая конструкция, в которой топливный колпак заменяет целую систему стандартных для печей обогревательных каналов. Ей не нужен дополнительный фундамент, а общая площадь обогрева может доходить до 35 кв. метров.


Печь малютка из кирпича

Кирпичная печь малютка не нуждается в большом количестве качественного топлива. Для её работы достаточно самых обычных дров, антрацита, угля или других материалов. Может легко заменять буржуйку для дачи и при этом быть в разы функциональней. Если добавить к основной конструкции чугунную плиту получится не просто отопительная печь, а еще и варочная.

Но главным достоинством такой конструкции можно считать высокую скорость кладки. Одного дня вполне хватает на подробные проекты. Этого времени достаточно, чтобы построить и начать протапливать печь бумагой и щепками. Правда, закидывать поленья можно будет не раньше, чем полностью высохнет кладочный раствор, иначе есть риск появления трещин.

к меню ↑

1.4 Конструктивные особенности

Площадь будущей конструкции составляет 40 см.кв. При изготовлении будет использоваться кирпич, укладка будет производиться плашмя либо же «на ребро». Невзирая на свои малые габариты, печь-малютка будет эффективно удерживать и отдавать тепловую энергию. Что характерно, фундамент в данном случае вообще можно не строить, поскольку вес прибора будет незначительным. Нужен лишь пол, выполненный из толстых досок, надежно зафиксированный по лагам.

Обратите внимание! Описываемая в статье конструкция способна с легкостью заменить традиционную буржуйку, но вот ее функциональность будет в разы выше.

Малютка может обладать еще и варочной функцией (при наличии чугунной печи) или же отопительной (должна быть дымоходная труба). Более того, такая печь может эксплуатироваться в качестве камина, поскольку у нее имеется и дымовой зуб.

Также следует уделить внимание высокой скорости кладки: к примеру, если вы начнете строительные работы с утра, то к вечеру, скорее всего, уже займетесь выполнением пробного протапливания. Поначалу для растопки рекомендуется использовать бумагу и щепки, поскольку по причине сильного температурного перепада на свежезастывшем кладочном растворе могут образоваться трещины, что, в свою очередь, может привести не только к задымлению, но и к дополнительному подсасыванию воздуха. Короче говоря, чтобы загружать в печь обычные поленья, требуется вначале подождать, пока раствор полностью высохнет (зачастую на это уходит не более семи дней, хотя многое зависит от особенностей климата и влажности в помещении).

к меню ↑

1.5 Основные преимущества конструкции

  1. Небольшие габариты (общая площадь – 40 см.кв.), из-за которой конструкция и обрела огромную популярность среди владельцев дачных домиков.
  2. Возможность использования в процессе работы исключительно красного кирпича, если в будущем в качестве топлива будут использоваться обычные дрова (ни силикатный, ни обыкновенный кирпич не походит, поскольку он восприимчив к воздействию высоких температур).
  3. В случае самой примитивной конструкции печи с работой можно справиться собственноручно, при помощи подручных средств. Обогревательные каналы здесь не предусмотрены, поскольку их функция будет выполняться топливным колпаком. Более того, малютку можно установить в простенке, что существенно сэкономит свободное место.
  4. Благодаря экономичности печи вам не нужно будет заготавливать на зиму большие объемы дров.
  5. Нет необходимости в фундаменте, ведь печь малютка своими руками весит немного.
  6. Тем не менее, прибор способен обогревать помещение площадью до 25-35 м.кв. В осеннее или весеннее врем, когда температура плюсовая, топить нужно только раз в день, в зимнее – два раза.

к меню ↑

1.6 Плюсы печи такого типа

Малютка, являющаяся, по сути, мини-камином, занимает минимальную для обогревательной печи территорию – всего 0,4 кв. метра. Она имеет простую конструкцию, собрать которую под силу любому новичку, а вместо целой системы обогревательных каналов в ней функционирует топливный колпак.


Печи-малютки обладают рядом неоспоримых преимуществ

Печь данного типа не требует под себя мощного дополнительного фундамента, но с лёгкостью способна обогревать комнату площадью до 35 кв. метров. Для достижения этого эффекта в межсезонье её можно топить всего один раз за сутки, а в холодное время года – 2 раза за день.

Печь Малютка экономична и может использовать для своей работы как дрова, так и антрацит, уголь и другие виды начинки.

В случае того, если будущая кирпичная печь Малютка будет топиться исключительно дровами, в её постройке можно использовать красный кирпич, однако под постройку камеры топливника и топки подойдёт только кирпич строительный и огнеупорный.

к меню ↑

1.7 Недостатки


Для такой конструкции нужен только термостойкий тип кирпича.

Тем не менее, кроме массы положительных сторон, печь «кроха» имеет и недостатки:

  • Недостаточный обогрев. Отопительная печь способна наполнить теплом помещение до 35 квадратных метров.
  • Ограниченность материалов. Для закладки устройства подходит только отдельный вид кирпича, устойчивого к высоким температурам.

Отопительно варочная поверхность «малютки» имеет свои прототипы среди других разновидностей конструкций (колпаковая печь и шведка).

к меню ↑

1.8 Какие материалы нужны

Чтобы построить печь из кирпича своими руками для отопления дачного или другого помещения нужно запастись таким набором материалов и инструментов.

  • Печной красный кирпич — он долговечен и легко режется болгаркой будет применяться как основа, но не подходит в качестве лицевого материала. Понадобится 60 шт.
  • Шамотный кирпич — является огнеупорным и единственным видом кирпича, потребуется для кладки в топочной части, так как будет подвержен прямому воздействию огня. Количество —37 шт.
  • Глиняный раствор — будет применяться для скрепления кладки. 20 л.
  • Поддувальная дверца.
  • Дверца для топки — может быть как металлической, так и стеклянной.
  • Колосниковая решетка — будет поддерживать слой твердого топлива.
  • Плита чугунная конфорочная.
  • Одна металлическая задвижка.


Отопительно-варочная печь-малютка

к меню ↑

1.9 О безопасном расположении конструкции

Чтобы при работе проверять углы конструкции, используйте отвесы, выполненные при помощи прибитых к потолку гвоздей. Так вы сумеете максимально точно определить, как расположить трубу. после этого приступайте к созданию проема в потолке. Важно, чтобы при этом был учтен параметр противопожарной разделки. Если следовать этому параметру безопасности, то дистанция между дымоходом и деревянными составляющими будет составлять как минимум 250 миллиметров. В противном случае – если по какой-то причине сделать это невозможно – создайте перегородку, используя для нее несколько слоев мешковины (толщина должна составлять 10-20 миллиметров). Предварительно пропитайте мешковину раствором на основе глины. Поверх материала уложите металлические листы.

Обратите внимание! Нельзя никогда, ни при каких обстоятельствах игнорировать требования пожаробазопасности! Перед первым запуском печи убедитесь, что ее работа не приведет к несанкционированному воспламенению. Если сомневаетесь в своих способностях, то лучше доверьте работу опытным специалистам.

В целях обеспечения дополнительной безопасности внизу, перед топочным отделением, крепко зафиксируйте лист стали. Согласно многолетнему опыту печь-малютка способна нагреть температуру в комнате объемом в 30 кубометров до 20-ти градусов (если температура снаружи будет составлять порядка минус двадцати), израсходовав всего 11-12 килограммов сухой древесины. Разумеется, принимается во внимание и тот факт, что потолки в этом здании двойные, равно как и оконные рамы, а стены при этом утеплены должным образом. Тем не менее, результаты и правда впечатляющие и они относятся только к первом протапливанию. В дальнейшем для достижения аналогичного результата потребуется всего 5 килограммов того же топлива.

к меню ↑

1.10 Где эффективнее и безопаснее размещать малогабаритную печь

Чтобы отопительная печка эффективно отдавала тепло, ее размещают посередине однокомнатного жилища или встраивают в межкомнатные перегородки. Отопительно-варочные малые печки размещают в центре кухни или у стены.

Отопительное сооружение будет безопасным, если в потолочном перекрытии правильно обустроена разделка. На дымовую трубу надевают искрогаситель.

к меню ↑

2 Строительство печи-малютки: пошаговое руководство

Сама процедура состоит из двух важных этапов – подготовки и, собственно, строительства. Ознакомимся с каждым из этапов более детально.

Вначале следует подготовить все материалы, которые будут использоваться в строительстве. В действительности их не столь много, как может показаться на первый взгляд.

Шаг первый. Расходные материалы

Все, что необходимо для сооружения печи-малютки, указано в приведенной ниже таблице.

Таблица №1. Материалы

Наименование

Количество

1.

Кирпич красный

60 единиц

2.

Задвижка

1 единица

3.

Огнеупорный кирпич

37 единиц

4.

Плита конфорочная, выполненная из чугуна

1 единица

5.

Раствор из глины

20 литров

6.

Дверка для топки

1 единица

7.

Дверка для поддувала

1 единица

8.

Колосник

1 единица

Шаг второй. Необходимое оборудование

Далее, когда все материалы будут под рукой, следует позаботиться еще и об оборудовании. Для удобства посетителей все инструменты приведены в виде таблицы.

Таблица №2. Оборудование

Инструмент

Предназначение (для чего будет использоваться)


Кельма

С ее помощью будет выравниваться и наноситься рабочий раствор. Кроме того, посредством кельмы будут подрезаться швы.


Железный метр (можно использовать рулетку)

Здесь все просто – инструмент необходим для измерений.


Молоток-кирка

Этот инструмент требуется для отсеивания и рубки кирпичей при работе.


Правило (линейка из дерева с параллельными плоскостями, длина – 150 сантиметров, сечение – 6×1,5 сантиметра)

Оно требуется для мониторинга прямолинейности и горизонтальности кирпичной кладки (на инструмент нужно класть строительный уровень).


Уровень

С его помощью, как мы только что сказали, проверяется кладка.


Отвес (шнурок с грузом)

Контролирует вертикальные углы и плоскости кирпичной кладки

к меню ↑

2.1 Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

  • Готовить пищу;
  • Сушить овощи, ягоды, грибы, травы;
  • Использовать для сушки одежды и обуви.

Отличительной чертой конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

к меню ↑

2.2 Подготовка к работе

Для того чтобы построить отопительно-варочную печь из кирпича своими руками, в первую очередь, необходимо провести подготовительные работы. Следует составить подробную схему работ и придерживаться четкой последовательности действий. К примеру, в первую очередь, нужно найти место расположения для будущей печи. Подумать, где именно в доме отопление необходимо больше всего. Печь лучше располагать вдали от внешних стен дома, иначе будет обогреваться воздух на улице, а это вовсе нецелесообразно. Более того, установка должна производиться на безопасном от стен расстоянии, минимум 25 см. В таком случае, кроме соблюдения пожарной безопасности, будет улучшена циркуляция воздуха вокруг обогревающих поверхностей печи и повысится эффективность отопления

Тем не менее, желательно подготовить стены и пол рядом с будущей печью огнестойкими материалами.
Следует принять во внимание, что дымоход печи не должен касаться перекрытий крыши дома, так как это может привести к пожару. Минимальное расстояние между дымоходом и деревянными перекрытиями должно быть более 25 см

Некоторые застройщики для повышения пожарной безопасности заполняют пустое пространство вокруг дымохода мешковиной пропитанной глиной.

к меню ↑

2.3 Обустройство фундамента

Построив фундамент, вы обеспечите свою будущую конструкцию надежным основанием. Если использовать любое неподготовленное напольное покрытие, то со времени не избежать его деформации. Это приведет к нарушению целостности кладки, для восстановления которой может потребоваться полная разборка печи. Однако небольшая масса устройства не может не сказываться на требованиях к фундаменту, они гораздо менее строгие, чем к традиционным моделям.

Котлован необходим, но его глубина может достигать всего 45 см. Подушка выполняется из песка, который необходимо плотно утрамбовать. Можно использовать для этих целей воду, только потом придется производить просушку. Объем фундамента армируется металлической проволокой и заливается цементным раствором. Чтобы не образовывалось трещин во время длительного этапа застывания цемента, его поверхность накрывается пористой материей и в течение первых нескольких дней постепенно смачивается.

к меню ↑

2.4 Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.


Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

  • красный керамический марки 150;
  • огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

  • Камни следует приобретать одного типоразмера.
  • Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
  • Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
  • В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

к меню ↑

2.5 Армирование основания

Верхняя граница готового фундамента будет находиться примерно на 70 мм ниже плоскости пола. Ввиду этого высота фундаментной плиты, за вычетом упомянутого 7-сантиметрового промежутка и 10-сантиметровой песчаной засыпки, составит 28 см. Опирайтесь на это значение в процессе сборки армирующего каркаса.

При желании вы можете сделать однослойную обрешетку из толстых прутков, однако профессиональные строители рекомендуют брать прутки немного меньшего диаметра и делать 2 армирующие сетки.

Первый шаг. Уложите армирующий каркас. Сначала параллельно выложите продольные стержни на расстоянии порядка 100 мм. В результате вы используете 7 стержней длиной 80 см. Поверх продольных прутков уложите перпендикулярно по отношению к ним стержни с аналогичным шагом. На это уйдет 8 стержней длиной 70 см каждый.

Второй шаг. Перетяните стыки прутков гибкой стальной проволокой. Поверх первой обрешетки уложите такую же вторую. Стыки обрешеток перетяните проволокой.

Третий шаг. Возьмите 9 армирующих стержней длиной 25 см каждый. Четыре таких прутка вы разместите по углам сеток, четыре же стержня расставите по ребрам, а оставшийся один прут расположите в центральной точке армирующего слоя.

В местах соприкосновения арматуры с песком поставьте какие-нибудь камни или другие элементы, чтобы предотвратить контакт метала с землей.

Четвертый шаг. Утопите армирующие элементы в песчаную подушку. Нельзя, чтобы арматура торчала над бетонной заливкой.

к меню ↑

2.6 Кладка печи малютка

Дачная печь малютка по данному проекту кладется при помощи глино-песчаного раствора. Он готовится в пропорции: две части песка на одну часть глины. Перед приготовлением раствора глина обязательно вымачивается, а песок – просеивается. Раствор между кирпичами ложем определенным слоем – толщиной 5-6мм. Кладку ведем с перевязкой в ½ кирпичика, можно и в ¼.  Все углы проверяем отвесами, которые отходят от вбитых в потолок гвоздей.

Каждые шесть рядов кладки, внутренняя сторона печи затирается мокрой тряпкой!

После определения места трубы, в потолке проделывается проем с расчетом и на противопожарную разделку. Между трубой и деревянными перекрытиями должно быть расстояние не менее 250мм. Также не забываем о защите стены за печкой, если она деревянная. Ее можно прикрыть мешковиной, слоем в 2 см, пропитанной раствором из глины, и листом железа сверху. На пол перед самой печью прибиваем лист железа, для защиты от возгорания.

Необходимые для работы материалы

  • Керамический кирпич — 200 шт.
  • Шамотный кирпич — 80 шт.
  • Мелкогранулированный песок.
  • Огнеупорная глина.
  • Дверцы для топки и поддувала.
  • Металлический лист для топки.
  • 2 задвижки.
  • Цемент (марки не ниже М300).
  • Чугунная плита с конфорками.
  • Металлический лист 50Х50 см на пол перед топкой.

Могут понадобиться дополнительные материалы, такие как арматура, гидроизоляция и фольга для постройки фундамента.
Также не обойтись без следующих инструментов:

  • уровень;
  • рулетка;
  • линейка;
  • кельма;
  • молоток-кирка.

к меню ↑

2.7 Сборка печи

После подготовки строительных материалов и чертежей можно приступить непосредственно к сборке печи своими руками.


Для начала необходимо подготовить место для начала монтажа. Для этого в выбранном помещении размечается при помощи мела необходимый по площади участок, на котором полностью убирается напольное покрытие. При необходимости можно воспользоваться угловой шлифовальной машинкой, оснастив ее отрезным диском.

Когда напольное покрытие убрано, и место проведения работ очищено от строительного мусора, при помощи лопаты подготавливаются шурфы для укладки фундамента. Так как печь достаточно небольшая то сильно углубляться нет необходимости. В выкопанные шурфы укладываются железнодорожные шпалы или природный камень. При выборе в качестве основания фундамента природного материала, его необходимо скрепить раствором цемента. При этом нет необходимости делать пошаговую кладку и крепить каждый камень в отдельности, достаточно уложить довольно крупные экземпляры снизу, а сверху залить их смесью из цементного раствора приготовленного в пропорции 1 часть цемента на 2 части песка, и более мелких камней или щебня. Раствор необходимо делать немного жидким, чтобы он хорошо проникал между стыками камней. После подготовки фундамента модно начать монтаж печи малютка, только необходимо дать ему высохнуть в течении 1-2 дней.

После фундамента необходимо обратить внимание на порядовку будущей печи, которая позволит начинающему мастеру не запутаться при выполнении кладки. Сама порядовка представляет собой схематический чертеж, на котором помимо общего вида печи с указанием шкалы разбивки, представляется разрез каждого из рядов. Деление на ряды не всегда привязано к физическому ряду в один кирпич, в основном порядовка разделение идет при изменении внутренней конфигурации конструкции.

к меню ↑

2.8 Инструмент

Печь-малютка – предельно проста в кладке, поэтому попробовать себя в качестве печника может любой владелец строения. Следует только заранее запастись нехитрым инструментом:

  • Киркой;
  • Молотком;
  • Уровнем;
  • Отвесом;
  • Мастерком;
  • Кельмой – для наружных углов;
  • Правилом.

Навыки откалывания кирпича нужной длины или скалывания его на угол – приходят с опытом. Поэтому, чтобы не экспериментировать и не тратить понапрасну купленный поштучно кирпич, лучше воспользоваться угловой шлифмашинкой (болгаркой), с диском по кирпичу или бетону. Это позволит вам получать идеально ровные заготовки, и не мучится с обтесыванием выступающих неровных торцов.

к меню ↑

2.9 Выбор места для печи

Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.

Такая печь равномерно прогреваясь со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.

Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.

к меню ↑

3 Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

к меню ↑

3.1 Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

Во время кладки ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до кладка должна производиться огнеупорным кирпичом.

В ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и ряды выкладываем в соответствии с раскладкой.

к меню ↑

3.2 Кладка с 13 по 24 ряды

С ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

к меню ↑

3.3 Кладка с 25 и до 35 ряда

Далее до ряда кладку ведем в соответствии с инструкцией.

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

к меню ↑

4 Причины популярности печи кроха

Рациональность печи очень хорошо продумана конструктором, потому, даже несмотря на небольшие размеры, теплоотдача у неё очень большая. Это одна из основных причин, почему Кроха стала настолько популярна в современном мире.

Когда происходит процесс топки, разогреваться начинает нижний отдел, а так называемый колпак, располагающийся сверху, сохраняет выделенное тепло, и предотвращает его быстрый уход в дымоход.

Печь имеет «летний ход», с помощью которого нагревается исключительно варочная поверхность, но вся оставшаяся часть конструкции остаётся первоначальной температуры. Это особенно важно, когда наступают летние жаркие дни.
Печь Кроху можно изготовить в нескольких вариантах конструкции, которые отличаются по местоположению варочной поверхности относительно топки. В большинстве случаев применяют самую простую и удобную разновидность, где топка и плита располагаются с одной стороны. Это очень удобно, поскольку печь устанавливается так, что эти части располагаются на кухне, а оставшиеся стены, встроенные в перегородку, способны обогреть соседнюю комнату.

Печь максимально безопасна при эксплуатировании, поскольку топливная камера обкладывается огнестойким шамотным кирпичом. Благодаря этой особенности, стенки способны выдержать не только жар, получаемый от разогрева дров, но и такого топлива, как торф, угли и брикеты.

Безусловным преимуществом сооружения считается и то, что Кроху можно собрать самостоятельно в домашних условиях.

к меню ↑

4.1 В чем отличие

Главная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы максимально использовать тепло от сжигания топлива, в канальных печках предусмотрена система ходов, по мере продвижения по которым горячий дым нагревает кирпичи. При этом печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, возникает необходимость в регулярной чистке узких мест и поворотов.

Схема движения газов в печке Кузнецова
Печки Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки поступают в так называемый колпак — внутреннее пространство, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым поднимается в самый верх колпака, где задерживаются до тех пор, пока не начнут остывать. По мере охлаждения они по стенкам колпака постепенно опускаются вниз, а их место занимает новая порция дыма.

Остывший дым через канал выходит в дымоход или в еще один колпак в зависимости от конструкции и назначения печи. Постепенно, по мере прохождения через каскады колпаков, дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колпака одинакова, что позволяет избежать неравномерного расширения кирпича.

к меню ↑

4.2 Достоинства колпаковых печей

    Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:

  • колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
  • температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
  • на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
  • отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
  • по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

к меню ↑

5 Технология строительства своими руками

Перед тем как приступать к изготовлению печи Кроха своими руками, необходимо произвести подготовительные работы:

  1. Закупить необходимые материалы, подготовить металлические детали для печки.
  2. Собрать весь необходимый инструмент и емкости для раствора цемента.
  3. Подготовить место для установки.

к меню ↑

5.1 Заливка бетона

Последний этап создания хорошего фундамента — заливка непосредственно бетона. Раствор либо смешивается самостоятельно, либо заказывается готовый. Нельзя забывать, что фундамент должен, как следует схватиться, поэтому строительные работы нельзя продолжать сразу же. Дается неделя для застывание. Ежедневно цемент поливается водой, чтобы избежать появления трещин. Для достижения максимальной крепкости достаточно месяца. Но это не значит, что придется выжидать это время. Достаточная прочность, что хватит для того, чтобы выдержать постройку, достигается через неделю. По истечении этого срока, можно приступать к возведению дальнейшей конструкции.

На высохший бетон еще необходимо положить несколько слоев рубероида, чтобы произвести качественную гидроизоляцию.

Важно знать, что печь устанавливается на фундамент, выступающий за ее периметр примерно на 10-20 см. С той стороны, где располагается топка, отступать нужно 50-70 см фундамента, чтобы на этом месте смонтировать топочную площадку.

к меню ↑

5.2 Требования к фундаменту

Все печки, сложенные по колпаковой технологии, нуждаются в устойчивом фундаменте, не связанном с основанием дома или бани.

Требования к фундаменту для печи

Высота фундамента должна быть не меньше 30 см, а его верхняя плоскость — на 5-10 см ниже чистового пола. Фундамент под печь делают из монолитного бетона марки М200 или выше с двухуровневым армированием прутком. По горизонтали его габариты должны превышать размеры печи на 10 см с каждой стороны.

Прежде чем приступить к монтажу опалубки, необходимо снять верхний слой грунта и выполнить песчаную или песчано-гравийную подушку толщиной 15-20 см с трамбовкой. На подушку обязательно кладут гидроизоляцию, после чего ставят опалубку из досок, укладывают арматуру с обязательной вертикальной перевязкой и заливают бетоном.

Сушат фундамент в течение 2-3 недель, в случае жаркой и сухой погоды его регулярно увлажняют и накрывают пленкой. После этого выполняют выравнивание цементно-песчаным раствором и приступают к кладке печи.

к меню ↑

5.3 Простая отопительная

На чертеже представлена отопительная колпаковая печь. Топка и пространство над ней образуют колпак. Дым, поднимаясь в него, нагревает верхнюю часть печи, после чего опускается по широким каналам, расположенным с боковых сторон. Опустившись вниз, они поступают в пространство вдоль задней стенки печки, откуда поднимаются вверх и идут к дымовой трубе.
Ниже представлена схема-порядовка. Часть кирпичей, как видно из схемы, распилена для создания наилучшей аэродинамики. Пилить кирпич можно болгаркой или циркулярной пилой, заменив штатный круг на алмазный. Кирпич при этом необходимо жестко зафиксировать.

Схема порядовки печи Кузнецова

к меню ↑

5.4 Отопительная с камином и лежанкой

Чертежи и схема печи взята с авторского сайта И.В. Кузнецова. Печка оснащена топкой, камином и лежанкой, степень нагрева которой регулируется задвижкой. На рисунке представлен внешний вид устройства. Топка и поддувало расположены с одной стороны, камин — с противоположной, что позволяет вывести их в разные помещения.

Топливник и каминная топка выполнены из шамотного кирпича, остальные части — из керамического. Порядовка показана ниже.

Печь с лежанкой

к меню ↑

5.5 Банная печь-каменка

Печи для бани по Кузнецову
Еще одна авторская работа Кузнецова — печка для бани БИК-41, оснащенная встроенной каменкой и регистром, подключаемым к контуру ГВС. Общий вид банной печки представлен на рисунке.
Двухярусная колпаковая конструкция достаточно проста, вместе с тем позволяет быстро нагреть каменку и топочное отделение бани и длительно сохранять в нем температуру. За счет встроенного регистра можно решить проблему нагрева воды для душевой. Топка расположена со стороны комнаты отдыха или подсобного помещения бани. Каменка выполнена в виде духовки, дверца находится на боковой стенке.

На сайте И.В. Кузнецова можно найти и другие модели печей для бани с подходящей теплоотдачей, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, топить обе топки можно одновременно и независимо друг от друга.

к меню ↑

5.6 Русская печь со встроенным камином

Усовершенствовав обычную русскую печку, Игорь Кузнецов добавил к ней встроенный камин, там самым решив сразу несколько потребностей дачников: отопление, приготовление пищи и обустройство уютной гостиной с живым огнем.

    Печь включает в себя три камеры:

  • каминную топку;
  • подтопок;
  • варочную камеру.

Русская печь по Кузнецову

Каминная топка расположена на боковой стенке относительно устья. Подтопок находится ниже устья, его свод образован варочной плитой. При топке устье варочной камеры необходимо плотно закрывать хорошо подогнанной герметичной заслонкой. Порядовка русской печки с камином изображена на рисунке, взятом с сайта Кузнецова. При кладке рекомендуется использовать армирование из оцинкованной сетки, укладывая ее через один ряд.

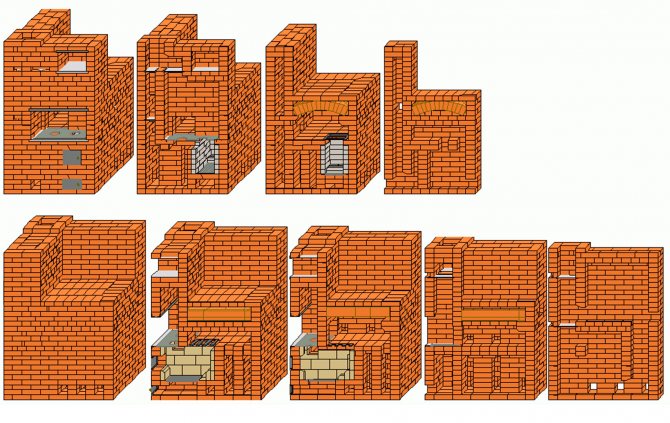

Порядовка отопительно -варочной камино-печи

На основе печей Кузнецова создано немало интересных и многофункциональных конструкций для дома, дачи или бани. Причем их дизайн настолько привлекателен, что печь становится центром интерьера, задающим его стиль. Сложить колпаковые печи своими руками вовсе не сложно, если следовать рекомендациям их автора. На сайте Кузнецова представлено множество чертежей и порядовок печек различного назначения, указаны их технические характеристики и размеры. Нужно лишь подобрать подходящую, и ваш дом наполнится уютом и теплом.

к меню ↑

6 Полезные советы

Вот такая порядовка сооружения мини русской печи. Сложно? Если смотреть со стороны технического возведения, то не очень. Главное —  правильно следовать инструкции, соблюдая все этапы возведения. На что еще необходимо обратить внимание?

  • Сохнуть печка должна минимум неделю. Обязательное условие – это полностью высохший глиняный раствор.
  • Первую растопку надо проводить, используя бумагу и щепу. Температура в топке должна быть небольшая. Здесь важно прогреть кирпичи и раствор, добиться их полного высыхания и адаптации под режим дальнейшей эксплуатации. Если начать использовать большие поленья, то при повышении температуры есть большая вероятность, что раствор начнет растрескиваться. Это в первую очередь отразиться на изменении движения воздуха и топочных газов внутри печки, что повлияет на ее эффективную работу. Во-вторых, трещины – это стопроцентная задымленность помещения.
  • Для кладки кирпичей в первых рядах используется цементно-песчаный раствор, в который добавляется цемент марки М400 или М500. При этом соотношение цемент-песок – 1:4 или 1:5.
  • Глиняный раствор готовится также с добавлением песка, где применяется соотношение 1:2 или 1:3. В данном случае все зависит от жирности используемой глины. Кстати, не стоит ничего проверять, просто купите в магазине глину с определенной жирностью, она, как и цемент, продается в бумажных мешках в сухом готовом виде.

Хотелось бы обратить ваше внимание на дымоход, а, точнее сказать, на переход в дымоход. Это достаточно сложная операция, которую словами не рассказать. Поэтому предлагаем рассмотреть один из вариантов перехода к дымоходной трубе, которая указана на фотографии снизу.

Переход на дымоход

В принципе, становится понятно, как выкладывается дымоходная труба. Здесь важно правильно выполнить порядовку последних рядов кирпичной кладки. Из фотографии становится понятным, что дымоход выкладывается кирпичами, уложенными на ребро. Во-первых, это рационально в плане уменьшения габаритов конструкции. Во-вторых, температура внутри дымохода в разы меньше, чем в топке, поэтому кирпич будет нагреваться не сильно.

Так как мы говорили о мини печке с чугунной варочной плитой, то эта фотография на первый взгляд вроде бы под наш вариант и не подходит. Но представьте, что наш агрегат будет немного шире в плане размещения варочной плиты. Все остальное производится точно также. Помните, мы упоминали о перегородке, которую начинали возводить с четвертого ряда. Так вот эта перегородка как раз будет местом возведения дымохода. Она становится разграничительной чертой между варочной плитой и дымоходной трубой, но с единой топкой под ними.

Оригинальная конструкция

Источники


  • https://1-teplodom.ru/kirpicnaa-pec-malutka-dla-daci-svoimi-rukami-podrobnaa-shema-poradovka-i-varocnaa-poverhnost/
  • https://pechinfo.ru/vybor-pechi/pech-malyutka-vybor-nachinayushhego-pechnika
  • https://www.tproekt.com/pecka-malutka/
  • http://kladempech.ru/pech-malyutka/
  • https://v-teplo.ru/pech-malyutka-svoimi-rukami.html
  • https://sk-mirastroy.ru/kirpich/pech-malyutka-iz-kirpicha-chertezhi.html
  • https://indclimat.ru/pech-kroha-udobstvo-i-komfort-ispolzovaniya/
  • https://aniko-gas.ru/pechi/pech-malyshka-kirpichnaya.html
  • https://IzKirpicha.com/pechi-kamini-mangali/pechi/pech-malyutka-iz-kirpicha.html
  • https://ddom-nn.ru/pechi/pech-malyutka-iz-kirpicha-chertezhi.html
  • https://kotelsibir.ru/pechi-i-kaminy/pech-kroha.html
  • https://infracom74.com/pech-malyutka-iz-kirpicha-usovershenstvovannyy/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
