1 Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.
Тепловая шапка
Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха
Естественная конвекция в гараже
Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

к меню ↑

1.1 Основные требования

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.


Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

  • площадью самого гаража;
  • сроками использования отопления;
  • максимальным бюджетом, который можно потратить.


Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

  • сечение вытяжного клапана должно составлять не менее 10 см;
  • вес не должен превышать 35 кг;
  • габариты печи – 70×50х35 см;
  • объем не должен быть больше 12 л.





к меню ↑

1.2 Плюсы и минусы

Все варианты имеют свои сильные и слабые стороны. Можно проводить сочетание видов отопления. Возможности, выгоды такого совмещения будут однозначно. Для производства теплового прибора, для хоз-блока можно воспользоваться комплектующими, которые есть под руками. Фото, чертежи смотрим ниже в статье.

к меню ↑

2 Какую печь выбрать?

Однозначного ответа здесь нет, все зависит от целей и времяпровождения в гараже.

Условная классификация:

  1. Заходите в помещение время от времени на несколько часов (обычно на выходных). В таком случае, оптимальной будет буржуйка либо печь на отработке. Открытое пламя от горящих паров масла в небольшом гараже может быть опасно, ведь рядом автомобиль, легко воспламеняющееся жидкости. Обычно, печь на отработке используют СТО. Так что буржуйка – лучший выбор.
  2. Гараж – ваше все. Человек может быть на пенсии, использовать помещение для основной или дополнительной работы, даже держать небольшую живность (кролики, бройлеры). В таком случае, нужно не поскупиться и создать кирпичное сооружение. В таком случае, получается долговременный эффект с наименьшими затратами. Подходит для этих целей печь длительного горения, ее производство дешевле. Но пожарная безопасность в таком случае несколько пострадает.

к меню ↑

2.1 Классификация печей – основные параметры

Ассортимент отопительных приборов, выставленных на прилавках магазинов, впечатляет. Можно подобрать печь для гаража, работающую на дровах, отработанном масле, газе, бензине и т. п. Проблема в цене – хорошее оборудование стоит дорого, а, которое по карману – даром не нужно. Неудивительно, что в гаражах встречаются печи разнообразных конструкций.

Самодельные отопительные приборы для гаражей классифицируются по следующим признакам:

  • Вид топлива. Печь работает на твердом топливе (дерево и уголь) или на отработанном масле. Первый вариант наиболее доступный и популярный, второй востребован в автотранспортных хозяйствах и на СТО – там его использование экономически выгодно.
  • Материал, из которого изготовлена печь. Кирпич или металл. Впрочем, металлические изделия более популярны, т. к. кирпичные печи медленнее нагреваются, сложнее в изготовление и занимают больше места (для гаражей – важный параметр).
  • Интенсивность горения. Печь работает в двух режимах – интенсивном (режим «буржуйки») или газогенераторном (длительное горение).

Особых пояснений требует только последний пункт. Не так давно в гаражах устанавливали печи из толстостенных металлических бочек, известных как «буржуйки». Их конструкция не отличалась сложностью – в бочке вырезали дверцу, в верхнюю плоскость врезали дымоход, а саму ее водружали на металлические ножки.

Изготовление такой печи не отличается сложностью и высокой ценой, но на этом ее положительные качества заканчиваются. Греет такой отопительный прибор, только пока горит огонь, после чего в считаные минуты остывает, срок эксплуатации тоже не слишком длинный (при постоянном использовании редко превышает 5 лет).

Но сегодня доступность материалов и инструментов, позволяет мастерам разрабатывать, создавать или копировать изделия признанных производителей.

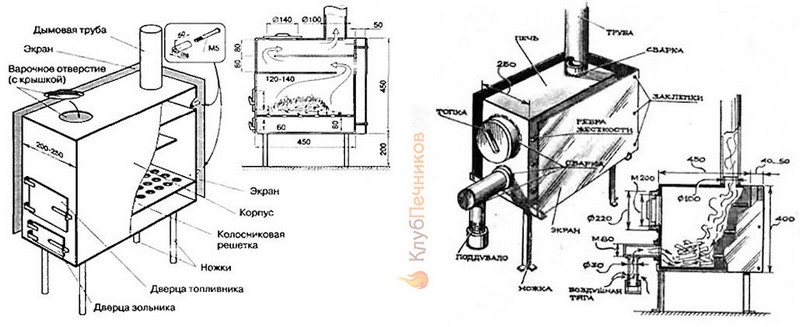

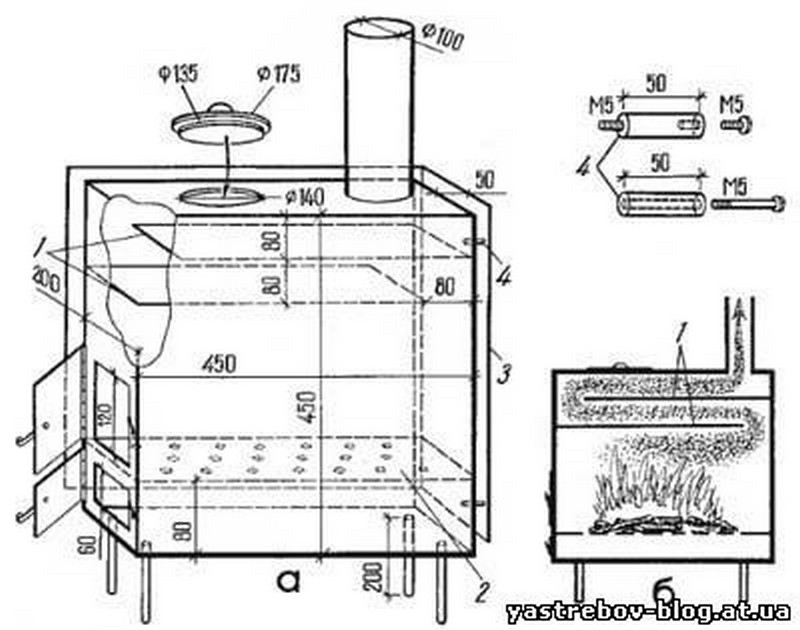

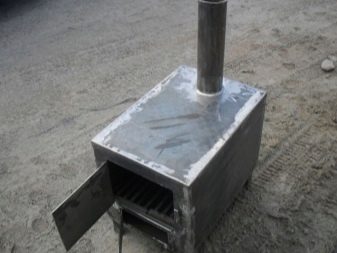

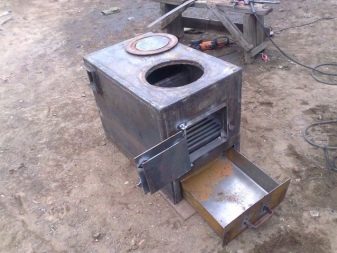

Прямоугольные модели

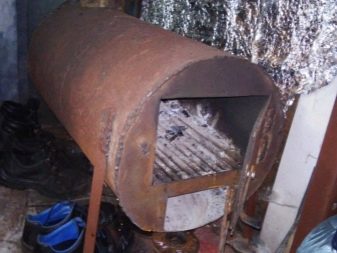

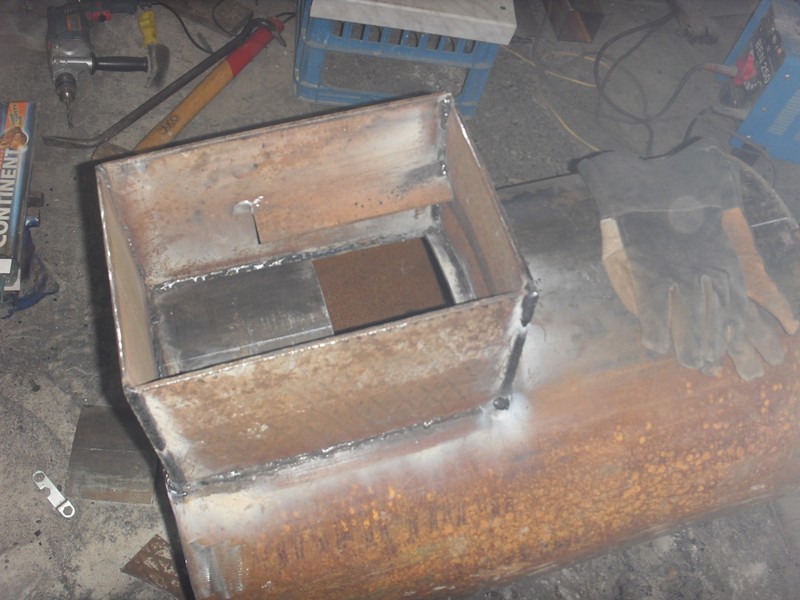

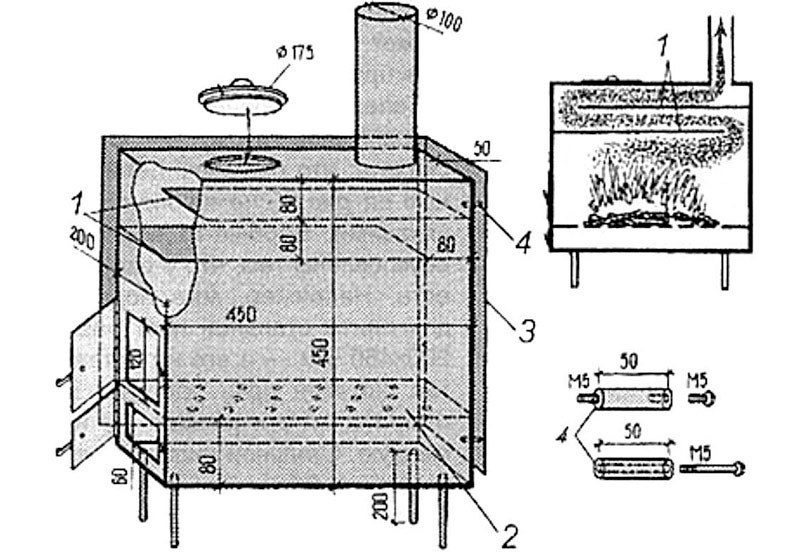

Если в наличии имеется листовая сталь, то проще всего изготовить печь прямоугольной формы. По желанию ее делают вертикальную или горизонтальную. Первый вариант обычно выгоднее, так как занимает меньше пространства в гараже.

Печи длительного горения для гаража: как сделать своими руками
Вертикальная конструкция занимает меньше места

Однако у горизонтальной модели увеличенная верхняя площадка, что позволяет организовать просторную варочную поверхность для приготовления пищи.

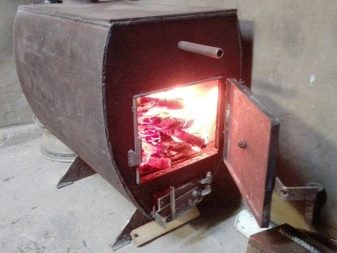

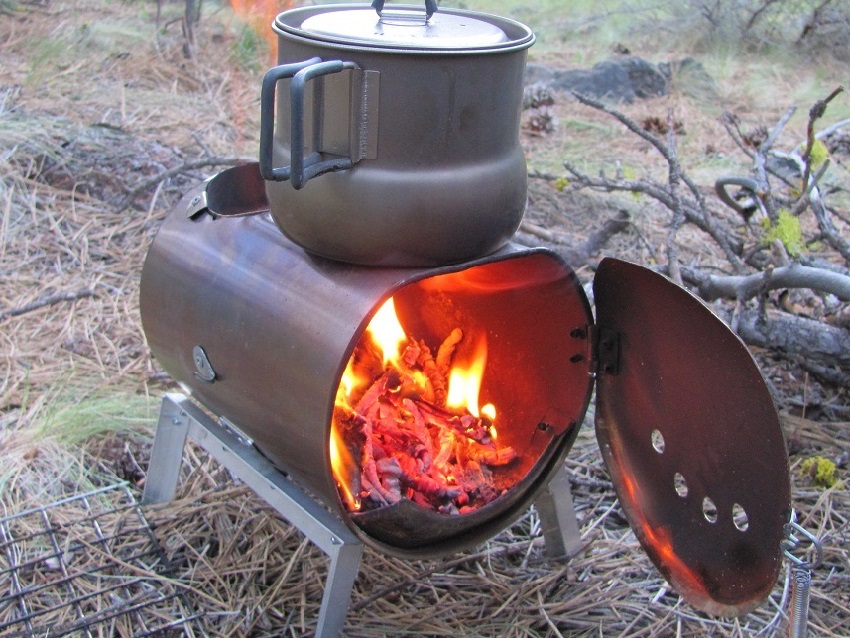

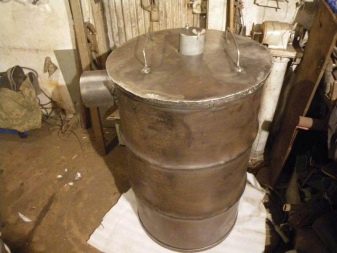

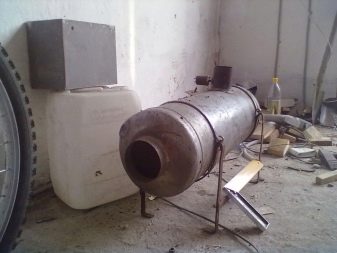

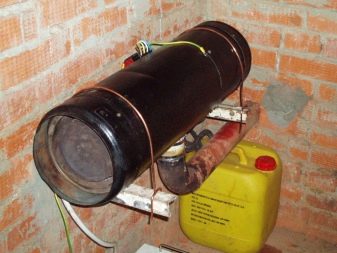

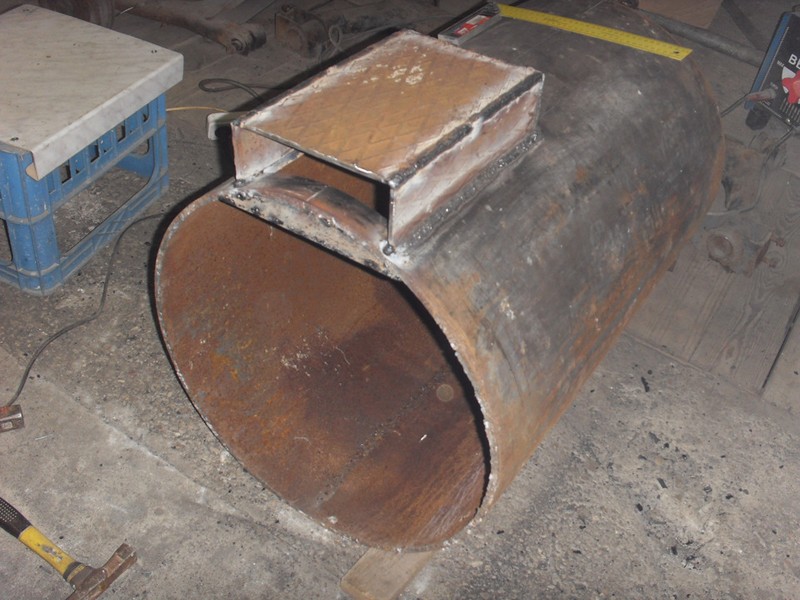

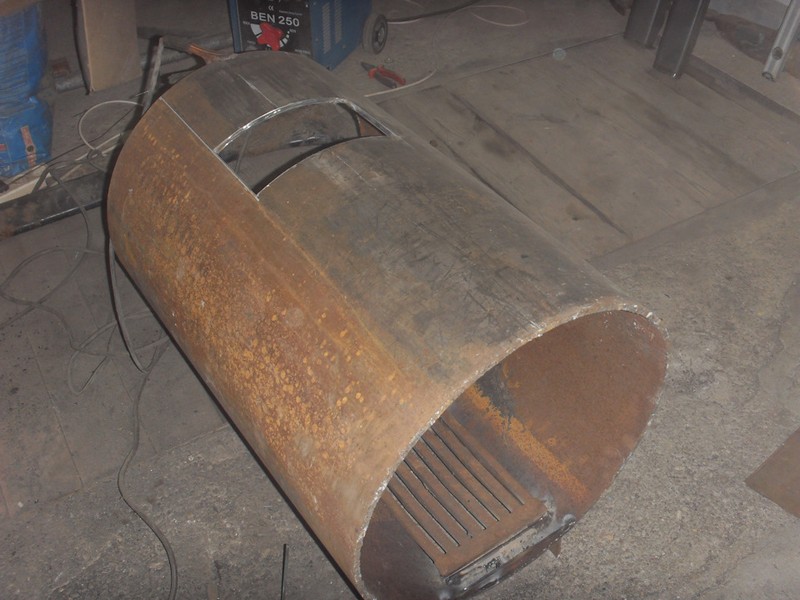

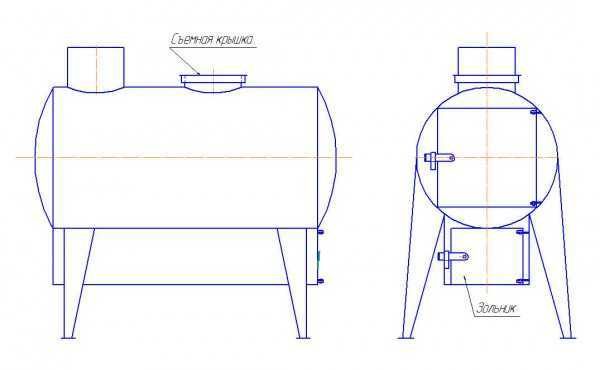

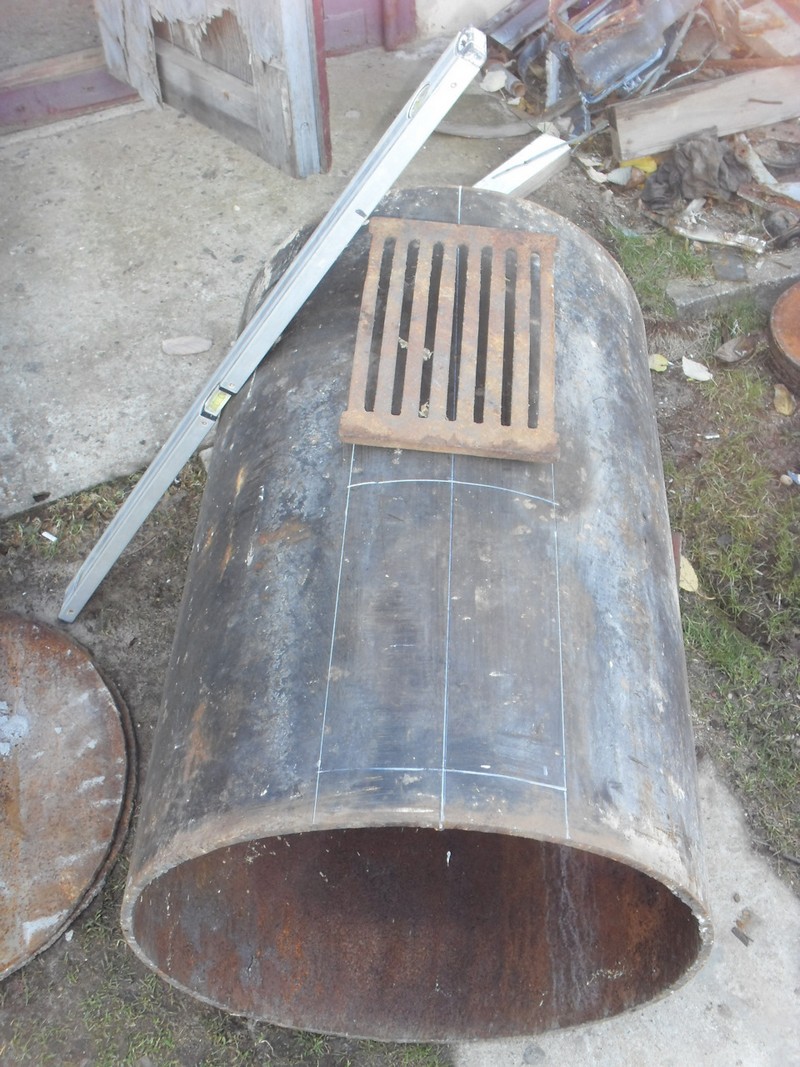

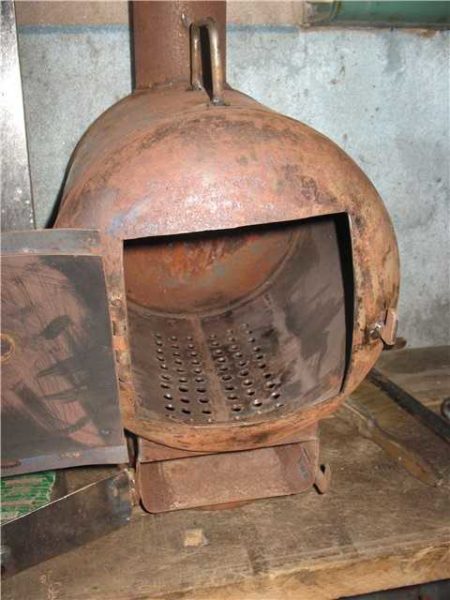

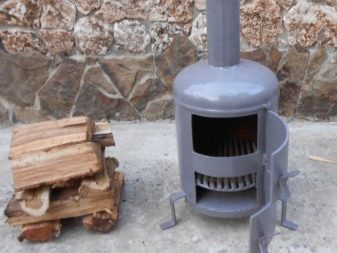

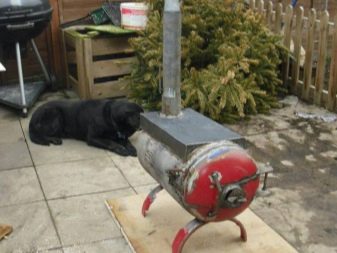

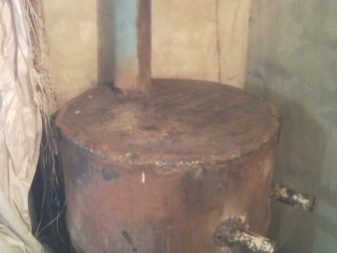

Круглые конструкции из баллона или бочки

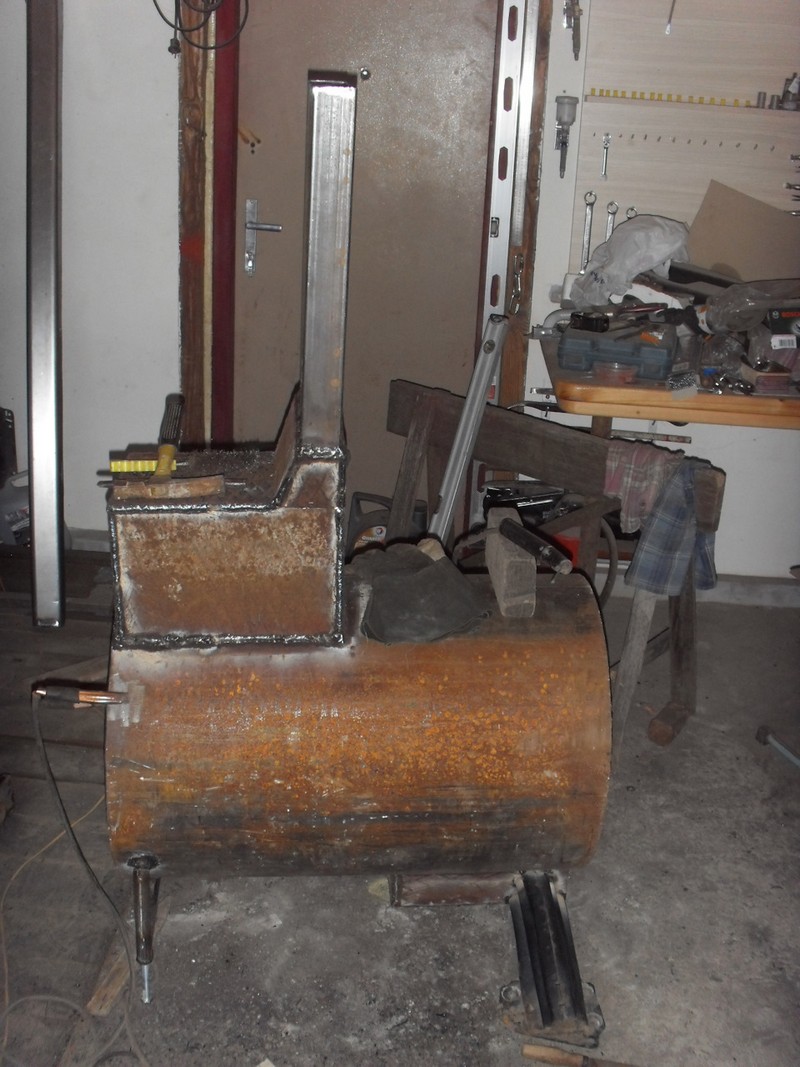

Второй по популярности идет печь круглой формы. В гараж ее изготавливают из старой металлической бочки или газового баллона. Первый вариант менее популярен. Бочки обычно все тонкостенные. От длительного горения твердого топлива стенки быстро прогорают. Выгоднее конструкция из баллона.

Печи длительного горения для гаража: как сделать своими руками
На круглой печке мало места для варочной поверхности

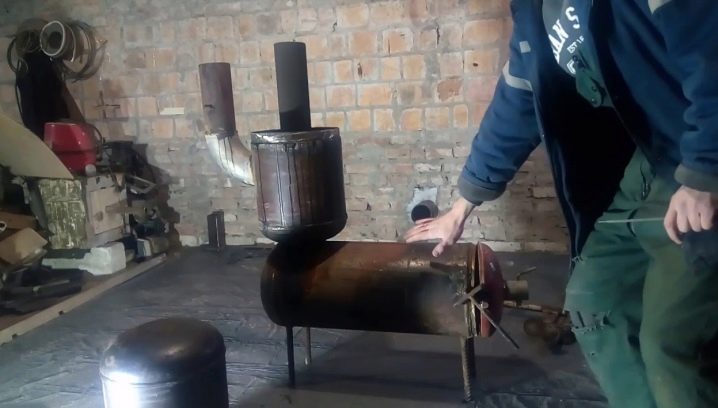

Круглую печь аналогично делают вертикальной или горизонтальной. Минусом второго вида конструкции является невозможность организовать варочную поверхность для приготовления пищи в гараже. На вертикальной печи есть немного места, если она сварена из широкой бочки. Варочную поверхность на вертикально установленном баллоне организовать нельзя, так как верх его слегка выпуклой формы. Его можно срезать и вварить другую плоскую заглушку. Однако баллон узкий. Места на варочной поверхности хватит под маленький ковшик.

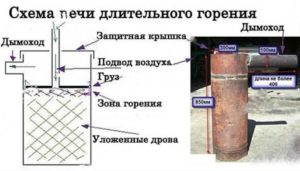

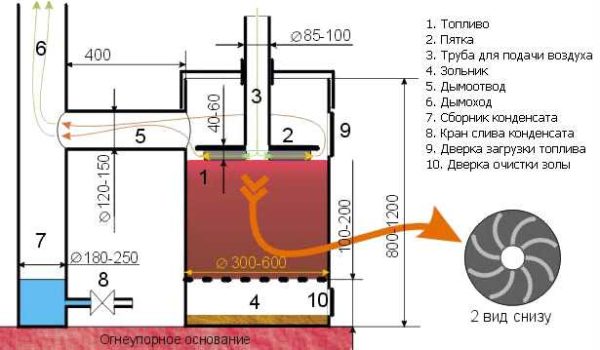

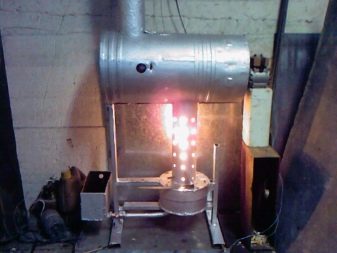

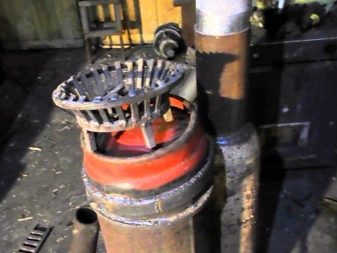

Регулируемая печь с шибером

Чтобы обеспечить длительное горение, нужен шибер, а также система продухов. Узлы помогают регулировать подачу воздуха, создавать оптимальную тягу. За счет таких действий интенсивность горения дров снижается. Древесина тлеет. Длительный процесс увеличивает экономию топлива, максимальную отдачу тепла.

Печи длительного горения для гаража: как сделать своими руками

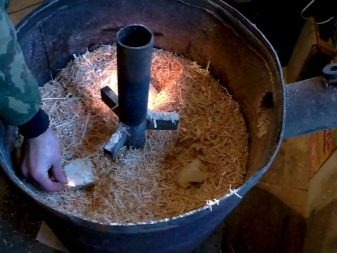

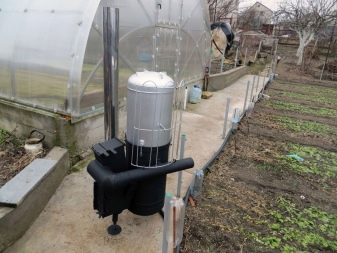

Длительное горение достигается за счет особой внутренней конструкции печи и наличия шибера

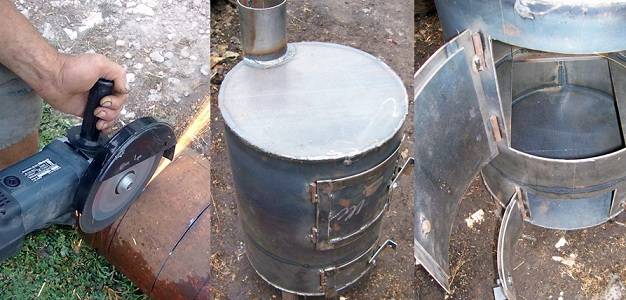

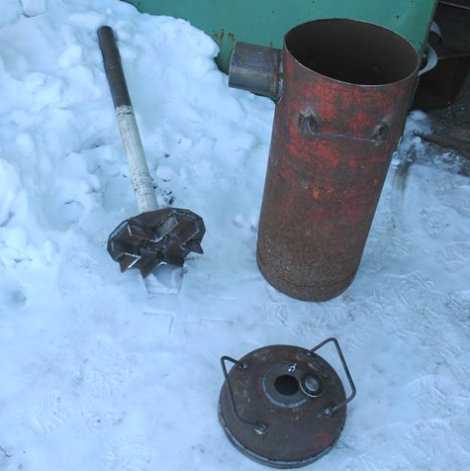

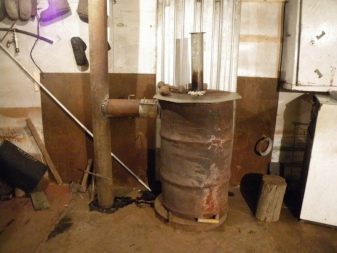

Печки такого плана чаще создают из баллонов. Можно использовать бочку, но она опять-таки невыгодная из-за малого срока службы. Конструкция сложная. Если ее делать, то хочется, чтобы дольше прослужила.

к меню ↑

2.2 Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

  • В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
  • Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
  • Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
  • Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

к меню ↑

3 Критерии выбора

Печь на газу для гаража важно выбирать с учетом основных характеристик. Разберем их подробнее.

к меню ↑

3.1 Мощность

Эта характеристика позволит сэкономить не только на покупке оптимального варианта печи, но и при эксплуатации. Мощная печь будет быстрее обогревать помещение, но и расход газа будет больше. Маломощная печь не сможет обогреть помещение. Поэтому важно даже приблизительно знать необходимую мощность техники для обогрева вашего гаража.

Можно рассчитать эту характеристику самостоятельно. Для этого потребуется определить объем всего помещения и кубатуру ворот. Эти величины перемножить на коэффициенты для материалов, из которых сделан сам гараж и ворота. Получившийся результат и будет приблизительной мощностью отопительного агрегата.

к меню ↑

3.2 Зима/лето

Если применение отопителей планируется кратковременное и в теплый период года, покупать дорогостоящую, мощную технику нет смысла. Здесь помогут небольшие тепловые пушки или конвекторы или самодельная печка, сжигающая газ в закрытой камере.

Для зимы и низких температур потребуется приобрести мощную пушку или несколько инфракрасных обогревателей и установить их по всему помещению. В это время важным фактором является экономичность техники.

к меню ↑

3.3 Цена

В этом вопросе не следует впадать в крайности. Нельзя пытаться экономить и покупать китайскую некачественную технику за копейки и выбрасывать ее через короткое время. Но и не стоит приобретать дорогую мощную тепловую пушку от ведущих производителей для обогрева небольшого гаража во время коротких визитов.

Намного важнее подбирать технику по соотношению цены и качества. Только так можно приобрести хорошую, производительную технику для вашего бокса, работающую на газе.

к меню ↑

3.4 Другие факторы

Среди остальных факторов выделяют:

  • уровень экологической безопасности. Техника не должна нести вред потребителям выделениями токсичного вещества при нагреве некачественных материалов. Поэтому при покупке обязательно проверяйте сертификат качества;
  • качество печей для гаража. Здесь можно определить, кто делал технику просто. Проведите рукой по граням металла и если обнаружите заусеницы, значит, вашу печь сделали не на производстве. Обратите внимание на качество малярного покрытия, оно сразу покажет опыт и квалификацию производителей;
  • обращайте внимание не на бренд, а на характеристики обогревателей. За название разрекламированной компании придется переплачивать, хотя даже марку «БОШ» производят в 300 странах мира. Перед походом в магазин зайдите на форумы в интернете, здесь вы сможете получить аргументированную и правдивую консультацию.

к меню ↑

4 Виды

Многие пользователи выбирают для утепления гаража самодельные печи. Подходящий вариант можно изготовить для любых условий и планировок. Стоит рассмотреть подробно, какие разновидности гаражных буржуек сегодня востребованы и встречаются чаще всего.

к меню ↑

4.1 Масляная

Масляные печи встречаются часто. Подобные модели чаще всего обладают следующими характерными чертами:

  • они имеют компактные размеры;
  • отличаются несложной конструкцией;
  • быстро разогреваются;
  • такую печку легко использовать;
  • в гараже с масляной печью будет долгое время сохраняться оптимальная температура;
  • подобные агрегаты отличаются экологичностью, ведь не наносят вреда окружающей среде;
  • топливо для этих печей можно смело назвать доступным, поскольку его возможно найти, например, на СТО (некоторые фирмы оказывают услугу по вывозу такого топлива);
  • в масляных моделях отсутствуют капельницы, форсунки и прочие подобные детали, поэтому процесс их сборки считается простым и быстрым;
  • масляные печи не так часто загрязняются.




к меню ↑

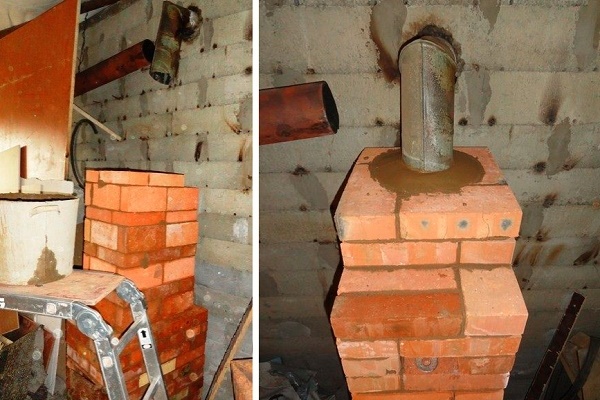

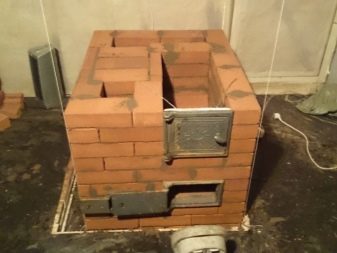

4.2 Кирпичная

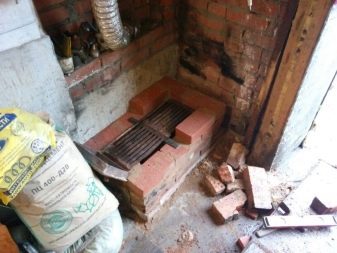

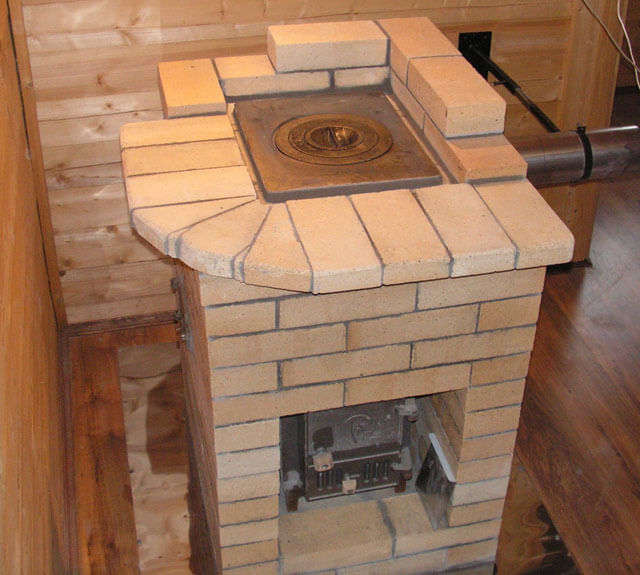

В качестве надежной стационарной конструкции идеально подойдет кирпичная печь. Самыми маленькими считаются агрегаты с размерными параметрами 2×3 м.

Специалисты рекомендуют располагать такие печки возле задней стены гаража. В этом же месте необходимо проделать отверстие подходящего размера под дымоход.

Кирпичные печки хороши своей надежностью и долговечностью. Однако специалисты утверждают, что изготавливать их своими руками можно только в том случае, если есть опыт укладки кирпича. В противном случае агрегат может получиться кривым и менее надежным. Для исполнения таких работ лучше нанять профессионалов.

Аккуратные гаражные печи из кирпича пользуются большой популярностью. Подобные агрегаты бывают дизельными и работают от солярки, которая находится в открытом доступе.




к меню ↑

4.3 Металлическая

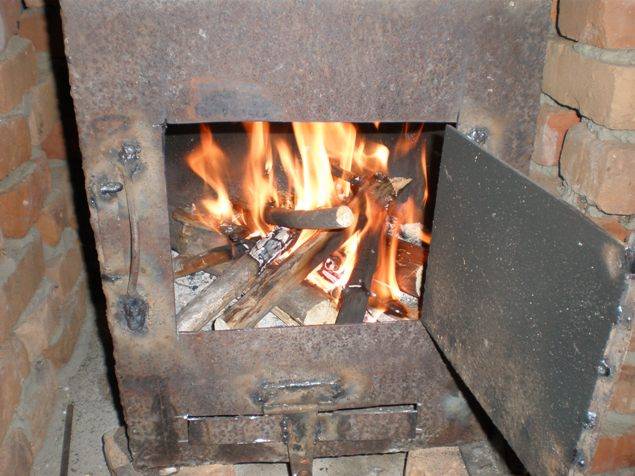

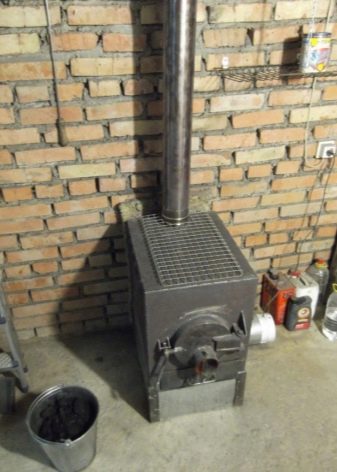

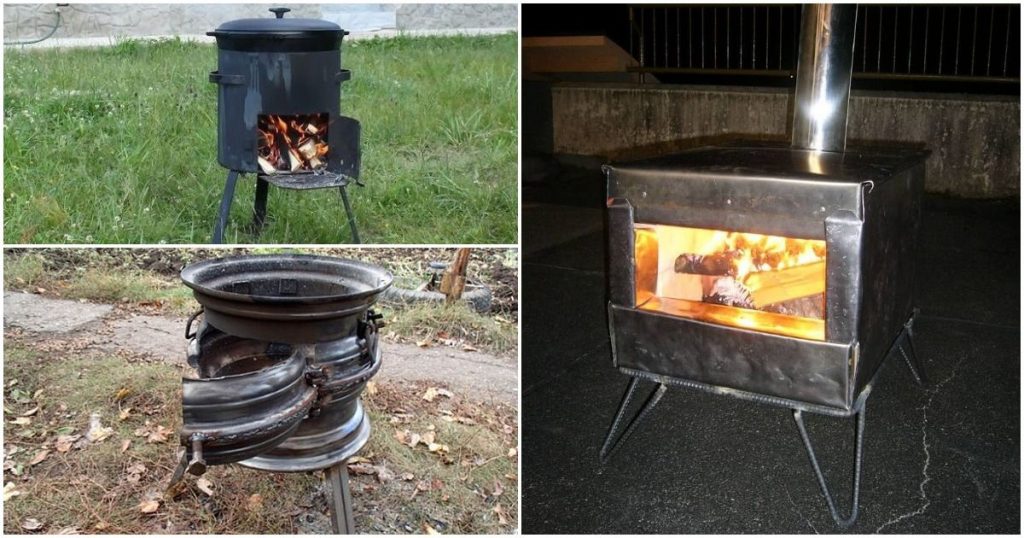

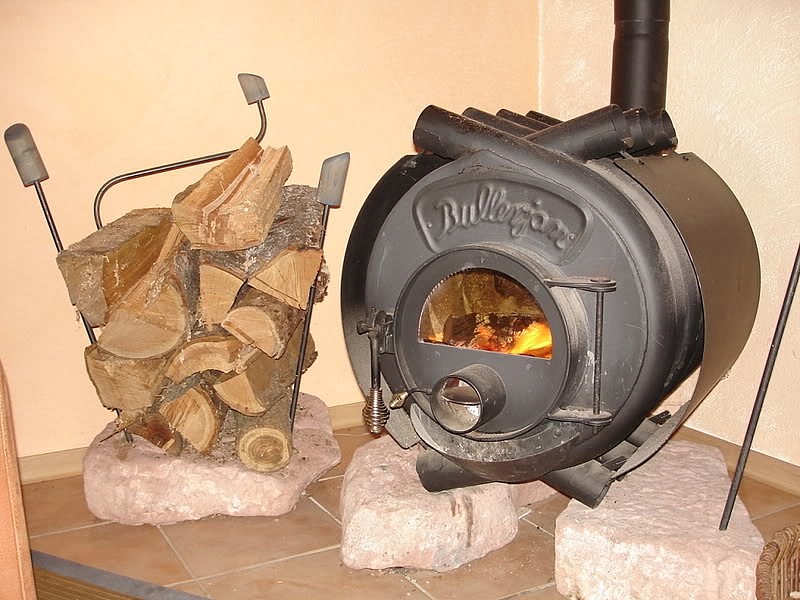

        Не менее распространенными и востребованными являются металлические гаражные печки. Такие агрегаты имеют ряд положительных характеристик, делающих их популярными среди современных владельцев гаражных построек.

        • Эти модели отличаются высокой степенью нагрева, но при этом имеют небольшие размеры, поэтому для их размещения в гараже не нужно выделять много места.
        • Металлические печи считаются «всеядными». Они могут работать от разных твердых источников топлива.
        • Вес агрегатов также является небольшим, поэтому работать с ними просто и удобно. Кроме того, из-за этого под ними не нужно сооружать фундамент.
        • Печки из металла нередко используют для подогрева пищи или воды.
        • Как правило, конструкции печек из металла являются простыми. Такие агрегаты вполне возможно изготовить своими руками, имея опыт сварочных работ.

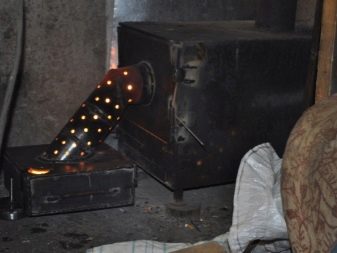

          Как было упомянуто выше, такие разновидности печей могут работать от любых твердых источников топлива. Одними из наиболее распространенных вариантов считаются дровяные модели.

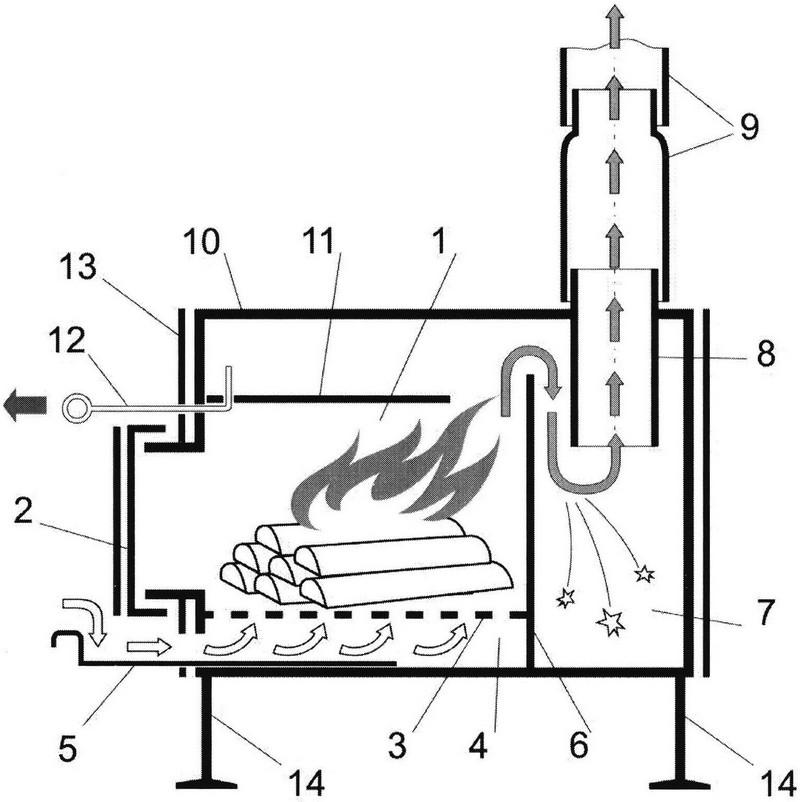

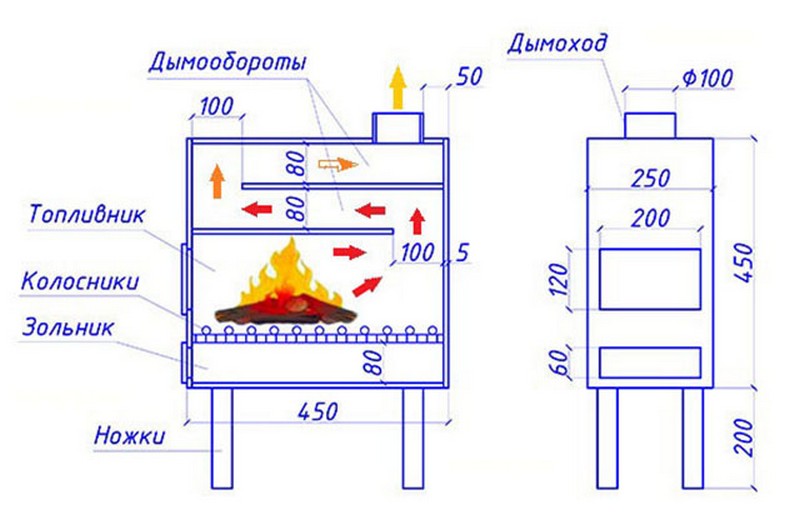

          Они состоят из следующих составных частей:

          • топки – именно от ее размера зависит размер дров и их допустимое количество;
          • колосников – эти детали представляют собой решетку, на которую сверху кладут само топливо, они предназначены для формирования тяги;
          • зольника – этот элемент являет собой отсек, в который попадает зола от прогоревшего топлива;
          • дымохода – в данном случае эта составная деталь представляет собой трубу диаметром от 100 мм, которая служит с целью отвода дымовых газов.



          Главным недостатком дровяных металлических печей является то, что топливо прогорает в них в короткие сроки, из-за чего немалая часть тепловой энергии покидает помещение в союзе с дымом.

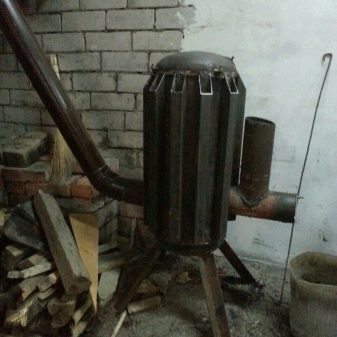

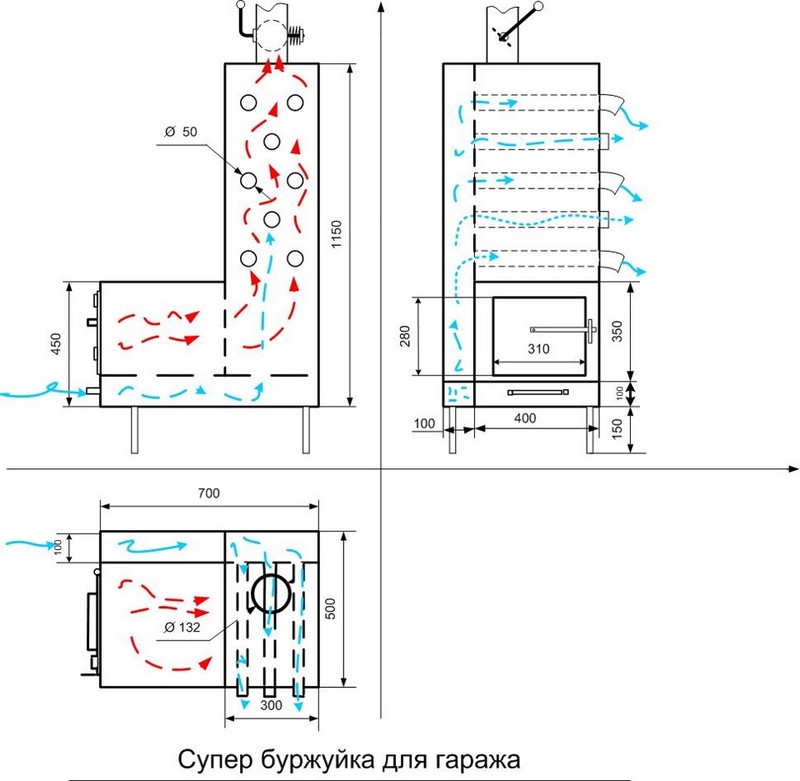

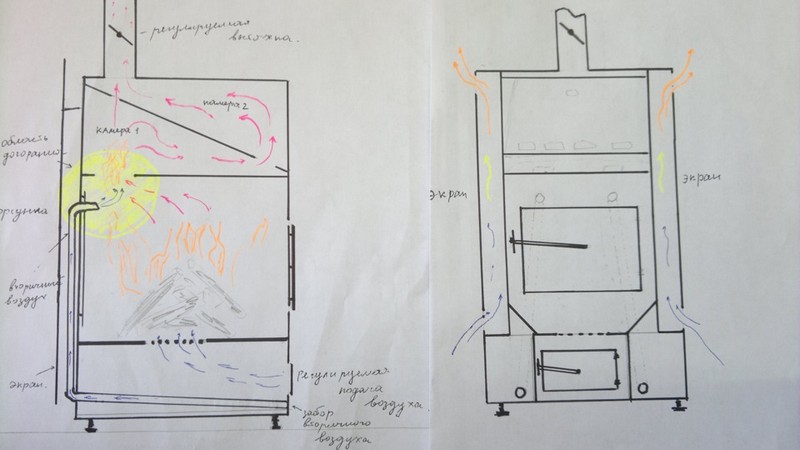

          Чтобы повысить характеристики теплоотдачи печи из железа, рекомендуется изначально сделать ее двухходовой.

          В таком агрегате с высоким КПД раскаленный газ проходит по особым каналам, находящимся во внутренней части корпуса. Таким образом, в помещении становится тепло и комфортно.




          к меню ↑

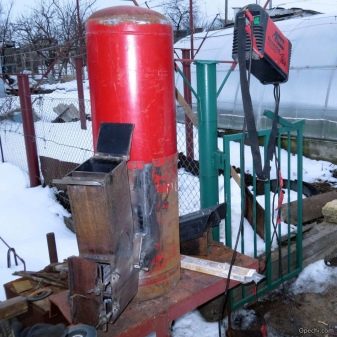

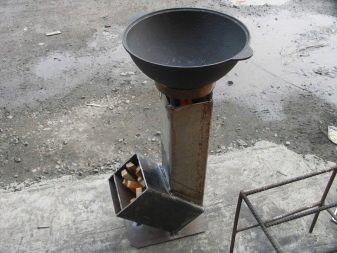

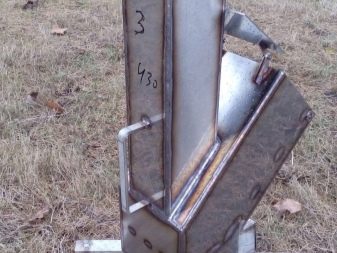

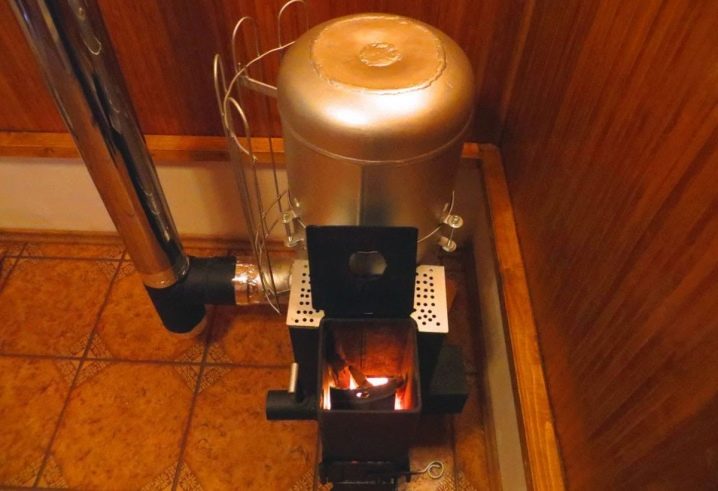

          4.4 Ракетная

          Другое название такой печи – это реактивная. Подобные модели стали так называться из-за струи пламени, вырывающейся из трубы, находящейся сверху у проходных конструкций. Кроме того, ракетная печь издает своеобразный звук, похожий на рев двигателя.

          Простая и незамысловатая реактивная печь состоит из двух труб. Одна из них находится в горизонтальном положении, а вторая направлена вверх. Для изготовления такой конструкции допустимо использовать одну изогнутую трубу. Топливо в такой печи укладывается непосредственно в трубу. При этом горючий газ будет устремляться вверх, двигаясь по вертикальной плоскости.


          Если принято решение установить в гараже подобный агрегат, то стоит знать некоторые особенности, которыми он обладает, а именно:

          • ракетную печь можно использовать как в качестве отопительной, так и в качестве варочной конструкции;
          • нередко надежные и крепкие «ракеты» (комбинированные) дополняют уютными лежанками, похожими на те, что имеются в русских печах;
          • одна топливная закладка в такой печи может работать около 6–7 часов. Тепло при этом она удерживает в течение 12 часов, особенно если обработана саманной штукатуркой;
          • изначально эти разновидности печей использовались исключительно в полевых условиях. В настоящее время переносные «реактивные конструкции» являются одними из самых популярных, однако, встречаются и стационарные установки, которые работают точно так же, как и модели из глины или кирпича.


          Такие разновидности печей имеют следующие преимущества:

          • эти конструкции являются простыми. Их можно без труда изготовить своими руками. Кроме того, для этого не нужно покупать дорогостоящие материалы;
          • имея ракетную печь, можно использовать любые разновидности топлива. В таком агрегате будет гореть даже низкокачественное топливо;
          • такие модели отличаются энергонезависимостью;
          • для этих печей характерен низкий расход топлива.


          Однако такие типы печей имеют и некоторые недостатки, к которым можно отнести:

          • ручное управление, из-за которого за таким агрегатом нужно постоянно следить, регулируя процесс горения;
          • некоторые элементы такой печи могут накалиться слишком сильно, особенно если они состоят из металла – о подобную конструкцию можно легко обжечься;
          • такие печи допустимо располагать далеко не во всех помещениях, например, для бани они совсем не подходят.



          к меню ↑

          4.5 Паровая

          Если есть желание расположить в гараже бюджетную печь, то стоит рассмотреть вариант сборки паровой конструкции. Такие печи прекрасно поддерживают в гараже оптимальный температурный режим. Кроме того, они могут функционировать не только на электроэнергии, но и на любых других видах топлива.

          Такие модели состоят из следующих элементов:

          • парового котла;
          • паровой турбины;
          • редукционно-охладительной установки.




          к меню ↑

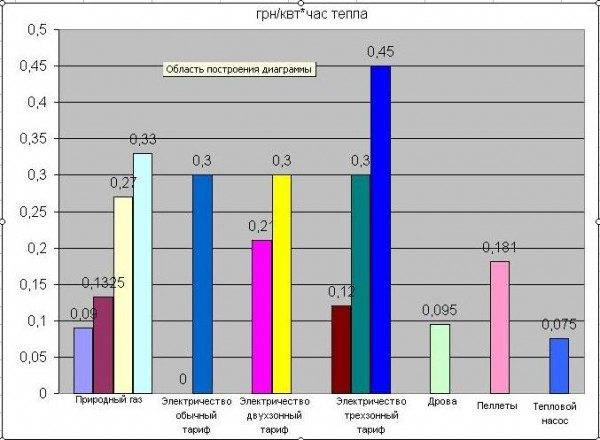

          5 Выбор топлива

          Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.

          к меню ↑

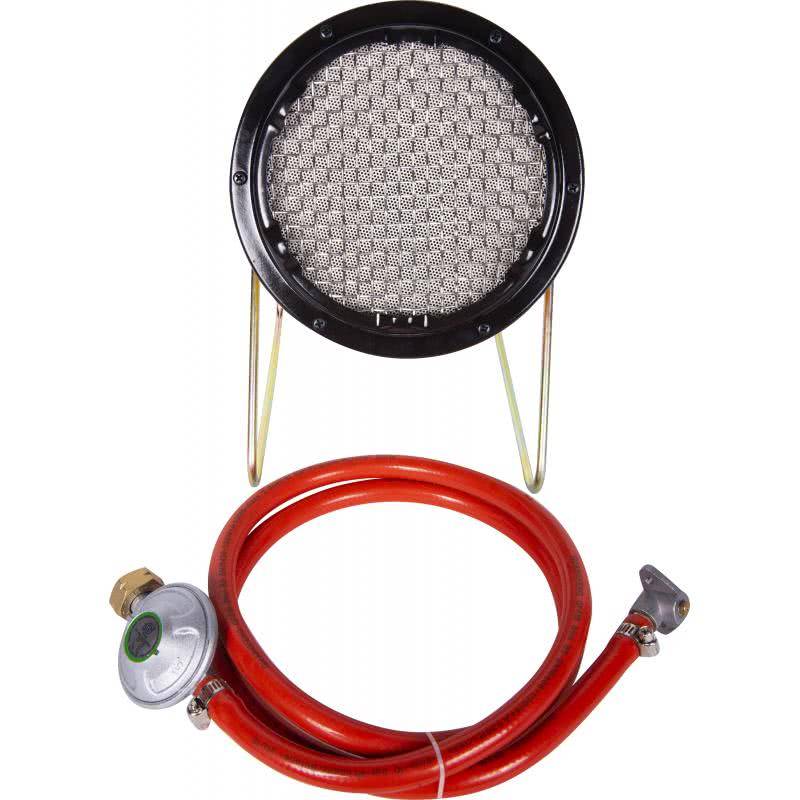

          5.1 Газовые

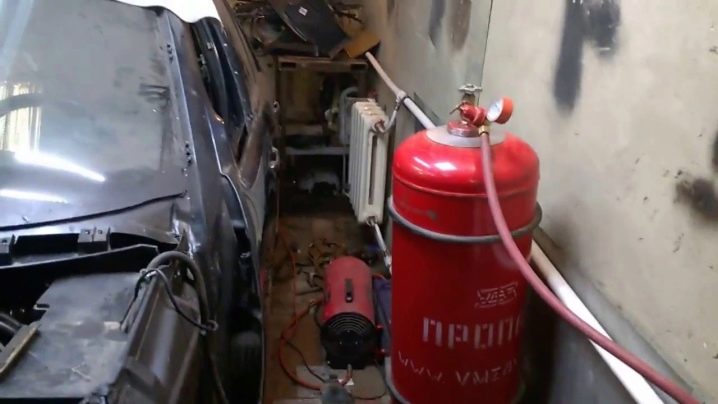

          Газовые печи в гаражах подключаются двумя способами, а именно:

          • с использованием газовой магистрали;
          • с применением сжиженного газа.

          Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.

          Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.

          Специалисты рекомендуют обращаться к печам, работающим от газа, в тех случаях, если существует необходимость лишь в периодическом отоплении гаража.

          к меню ↑

          5.2 Электрические

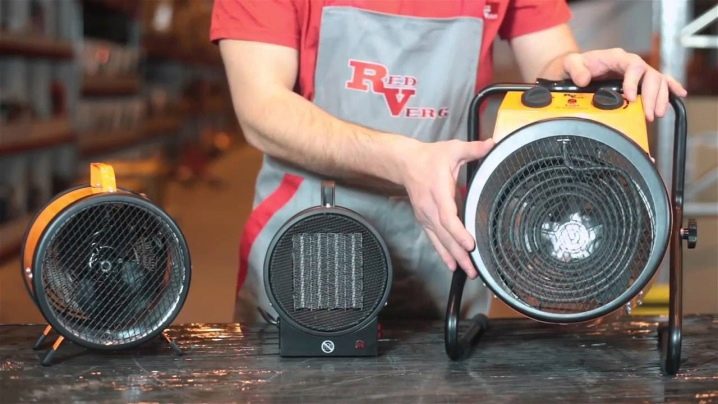

          Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.

          Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.



          к меню ↑

          5.3 На твердом топливе

          Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.

          Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.




          к меню ↑

          5.4 Дизельные

          Печи, работающие на солярке, состоят из таких двух основных отделов, как:

          • топки;
          • накопителя, предназначенного для солярки.

          В данном случае солярка поступает из накопителя и проходит через форсунку.

          Такие печи оснащаются вентилятором, предназначенным для разгона воздуха, необходимого для активного процесса горения. Изделия на солярке довольно быстро прогревают вверенную им территорию.




          к меню ↑

          5.5 На отработанном топливе

          Неплохим решением для гаража является печь на масляной отработке. Такой агрегат способен поддерживать тепло в помещении на протяжении долгого времени.

          Многие потребители отдают предпочтение именно этой модели, так как для нее не нужно закупаться дорогостоящим топливом. Все что понадобится такому агрегату – это переработанное машинное масло, а также допустимо использование мазута, керосина, печного топлива или солярового масла. Такую модель можно сделать своими руками.



          к меню ↑

          5.6 На опилках

          Агрегаты на опилках относятся к категории печей долгого горения. В таких моделях опилки не просто горят, а постепенно тлеют. В этот момент выделяется достаточное количество тепла, которого вполне хватает на гаражное помещение.

          Чтобы опилки горели как можно дольше и выделяли много тепла, нужно их хорошенько утрамбовать.

          Сборка такой печи является простой и быстрой.






          к меню ↑

          6 Обзор возможных вариантов

          Для гаража чаще всего используют следующие варианты самодельных печей:

          • кирпичная дровяная печь;
          • буржуйка;
          • печь длительного горения;
          • печь на отработке.

          Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

          к меню ↑

          6.1 #1: Кирпич – могут возникнуть проблемы

          Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

          Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.
          Кирпичная печь для гаража
          Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

          Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

          Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

          Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

          к меню ↑

          6.2 #2: Буржуйка – просто и надежно

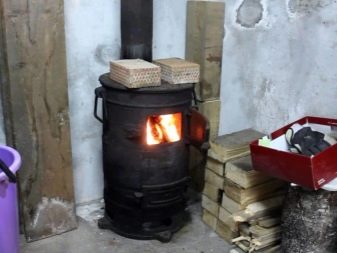

          Самый простой вариант самодельной печки в гараж – изготовление обычной буржуйки. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка.

          Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.
          Буржуйка для гаража
          Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

          На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

          Вверху камеру закрывают и вертикально выводят дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”.

          Это увеличит площадь соприкосновения воздуха с горячим металлом и ускорит прогрев помещения.
          Квадратная буржуйка
          Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

          Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

          Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней.

          При изготовлении буржуйки из газового баллона нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

          к меню ↑

          6.3 #3: Печь на отработке – эффективно, недорого

          Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене.

          В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.
          Старый газовый баллон
          Старый газовый баллон прекрасно подходит для изготовления различных видов самодельных печей для гаража. Резать такую емкость с помощью сварки следует крайне осторожно

          В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

          Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации.

          Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.
          Схема печи на отработке
          Перед изготовлением печи на отработке не помешает найти и изучить чертеж такого устройства, хотя строгих требований к конфигурации и размерам нет (+)

          Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией.

          Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

          Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла.

          Сверху нужно поставить дымоход – боковое расположение трубы для удаления дымных газов в этом случае не допускается.
          Печь на отработанном масле
          Печь на отработке состоит из двух отдельных камер, которые соединены перфорированной трубкой. В процессе горения из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

          Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

          Следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей.

          Незначительное количество бензина допускается использовать для розжига отработки. А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару.

          Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.
          Печь на отработке
          Изогнутую перфорированную трубу используют в разновидности печи на отработке, которую можно также использовать как буржуйку, сжигая не только масло, но и дрова

          Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно использовать для двух видов топлива в зависимости от ситуации.

          Дополнительные варианты самодельных печей для гаража описаны в этих статьях:

          1. Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению
          2. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

          Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

          к меню ↑

          6.4 #4: Печь длительного горения – высокий КПД

          Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.
          Печь длительного горения
          Печь длительного горения обычно изготавливают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если будут обеспечены условия для тления дров (+)

          Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

          Здесь показан процесс создания интересного варианта печи длительного горения:

          Загружать топливо в печь длительного сгорания нужно не более двух раз в сутки, поэтому такие устройства больше подходят для постоянного обогрева гаража или для использования в течение длительного срока.

          Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.
          Дымоход печи длительного горения
          Дымоход печи длительного горения обычно выводят сбоку, а сверху делают отверстие для трубы, через который осуществляется приток воздуха

          Сечение дымохода должно составлять около 150 мм, а трубы для воздуха – 100 мм. Важный элемент печи этого типа – груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

          В этом элементе также проделывают отверстие для подачи воздуха, к которому потом приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки.

          Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.
          Дрова для печки
          Для печи длительного горения лучше всего подходят сухие дрова, которые выделяют в процессе горения минимальное количество смолы

          Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха.

          По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

          Можно изготовить печь булерьян – достойный пример печей длительного сгорания.

          Обогрев от печи – далеко не единственный вариант отопления гаража. Об альтернативных способах теплообеспечения автомобильного бокса написано в этой статье.

          к меню ↑

          7 Буржуйки — проверенные и простые конструкции

          Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

          Из листового металла
          Из листового металла

          к меню ↑

          7.1 Буржуйки из баллона, бочки или трубы

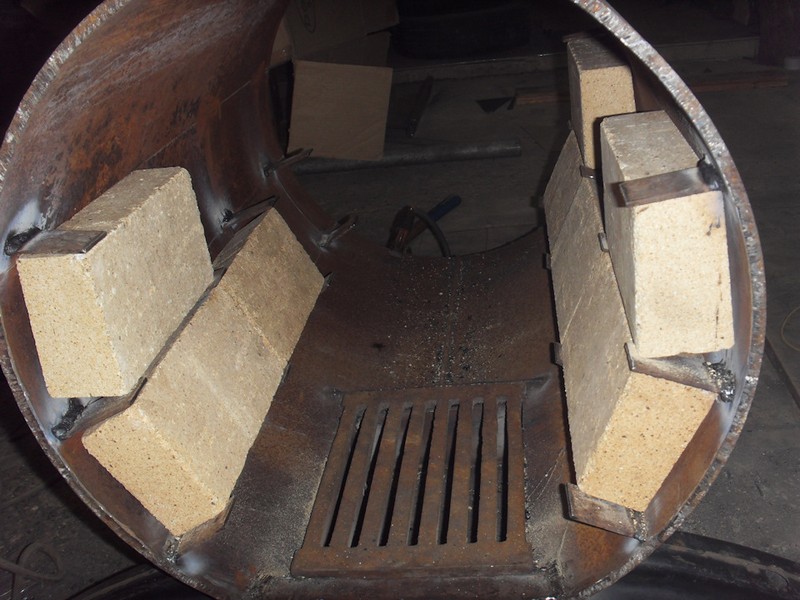

          Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

          По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

          Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой
          Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

          Вертикальные

          Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

          • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

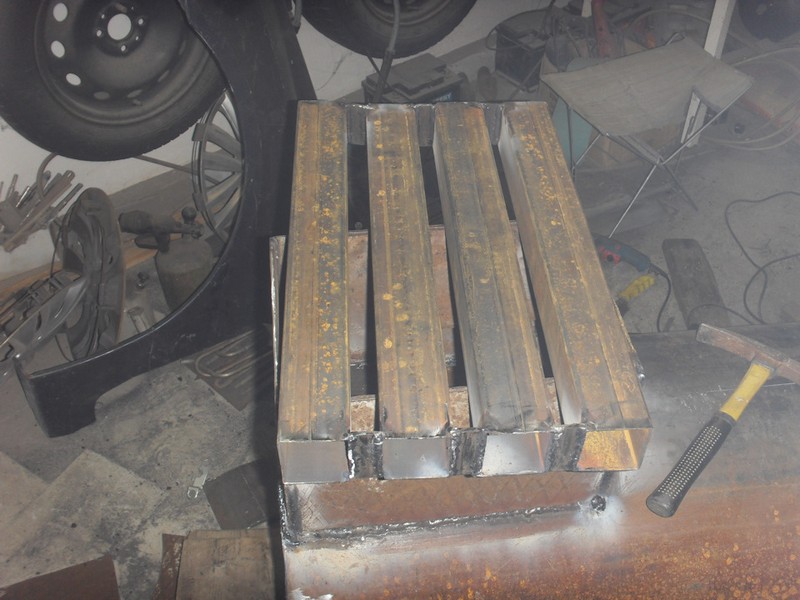

          • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

            Как сделать колосники
            Как сделать колосники
          • Привариваем дно если его нет.
          • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
          • Крышку с приваренным патрубком привариваем на место.
          • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

          В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

          Горизонтальные

          Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

          Как сделать буржуйку в гараж из газового баллона
          Как сделать буржуйку в гараж из газового баллона

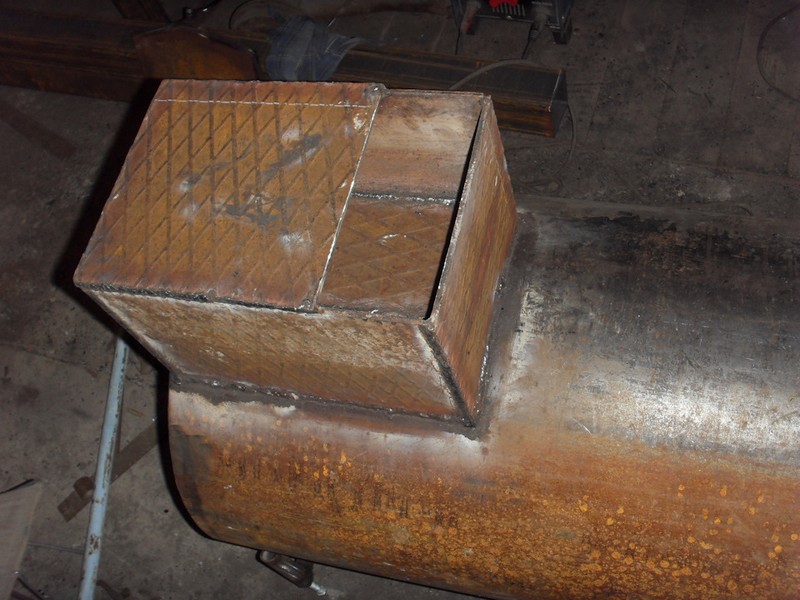

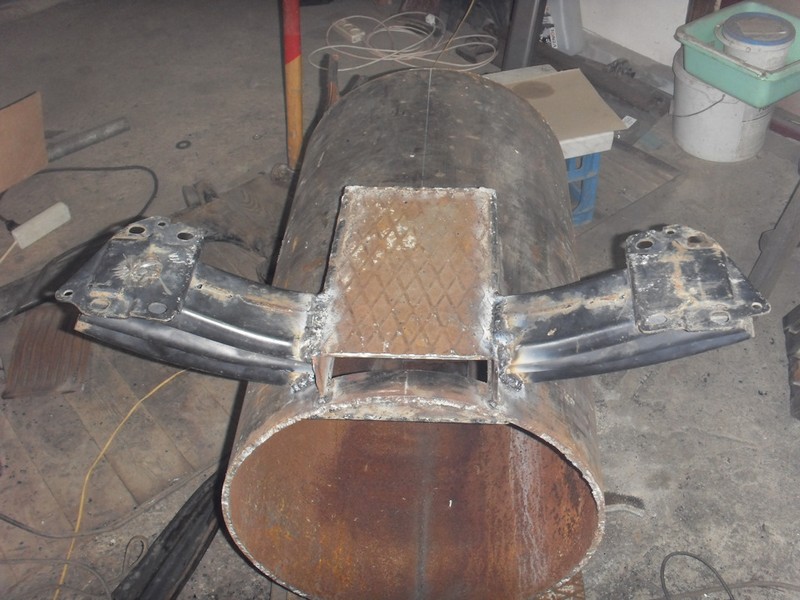

          Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

          Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

          Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

          Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

          Как установить печное литье на металлическую печку
          Как установить печное литье на металлическую печку

          Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

          Из двух бочек

          Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

          Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

          к меню ↑

          8 Газовые печи для гаража: самые популярные варианты

          Для обогрева гаража можно использовать газовое оборудование. Такое устройство может иметь разное исполнение, определяющее условия эксплуатации и уровень теплоотдачи. Для обеспечения его работоспособности необязательно подключаться к центральной магистрали. Достаточно приобрести сжиженный газ в баллонах. Предлагаем познакомиться с основными разновидностями.

          к меню ↑

          8.1 Конвекционные обогреватели

          Подобные устройства комплектуются внутри керамическим либо стальным теплообменником, разогреваемым до нужной температуры с помощью открытого пламени. После этого данный элемент отдаёт тепло в окружающее пространство посредством естественной воздушной конвекции. Снизу через специальные отверстия в печь поступает холодный воздух, а сверху в окружающее пространство выбрасывается нагретый до высокой температуры.

          Для нагрева внутреннего пространства гаража газовым конвекторам требуется достаточно много времени. Зато потом они хорошо поддерживают комфортную температуру в течение длительного времени.

          К основным преимуществам подобных устройств стоит отнести:

          • сжигание топлива в закрытой камере;
          • эффективный расход газа;
          • безопасную эксплуатацию за счёт отсутствия выхода продуктов сгорания во внутреннее пространство. Такое оборудование обычно монтируется на стену и подсоединяется к коаксиальному дымоходу.

          Производители предлагают модели, укомплектованные дополнительным вентилятором, обеспечивающим принудительный воздухообмен. Такие устройства отличаются повышенной производительностью и способны обогреть значительную площадь. Однако они являются энергозависимыми.

          к меню ↑

          8.2 Инфракрасные каталитические и керамические

          Инфракрасное газовое оборудование по своей эффективности существенно превосходит электрические аналоги. Каталитический обогрев обеспечивается за счёт эффекта катализа. На нагревающей поверхности с платиновым напылением окисляется газ. Сам элемент прогревается до 200ºС.

          Входящий в состав устройства катализатор, способствует полному сгоранию вещества. На выходе образуется углекислый газ и вода. Устройства безопасны в эксплуатации за счёт последующего обезвреживания 95% продуктов сгорания. На протекание реакции требуется меньше кислорода, чем в других случаях. Однако такие устройства имеют непродолжительный срок службы. Ресурс работы составляет всего 2–2,5 тысячи часов.

          У керамических устройств нагреваются специальные элементы, от которых затем начинает прогреваться окружающий воздух. Они комплектуются датчиком кислорода и утечки газа. Имеют защиту от пожара. В зависимости от исполнения, способны прогреть 4-40 м². Такие печи предъявляют повышенные требования к качеству смонтированной вентиляции. При отсутствии таковой, стоит сделать выбор в пользу устройств другого типа.

          к меню ↑

          8.3 Газовые камины

          Такие печи способны стать неплохим вариантом для отопления гаража. Они способны прогреть помещение определённой площади. Мощные модели позволяют создать комфортные условия на 200 м². В процессе работы газовые камины не создают особого шума. Имеют достаточно высокий КПД: 80-85%. Для сравнения, у дровяных аналогов всего 15-20%.

          Производители предлагают мобильные газовые камины, которые при необходимости можно перенести с одного места на другое. Нередко доступен дистанционный способ управления и возможно поддержания температуры в заданном диапазоне. Обходятся подобные печи достаточно дорого.

          к меню ↑

          8.4 Тепловые газовые пушки

          Из существующих разновидностей газового оборудования именно тепловые пушки способны прогреть помещения гаража за минимальное время. В зависимости от исполнения, подобные устройства либо комплектуются вентилятором, либо работают исключительно за счёт тяги, создаваемой сжигаемым газом. Первый предполагает подключение к электросети и имеет большую мощность.

          Камеры сгорания в тепловых пушках делятся на открытые и закрытые. В первом случае существует вероятность попадания небольшого количества продуктов сгорания во внутреннее пространство. В процессе работы устройства создают достаточно мощный тепловой поток, что неизбежно приводит к повышению концентрации пыли в воздухе.

          к меню ↑

          8.5 Как сделать печку своими руками

          Рассмотрим порядок самостоятельной сборки гаражной печки на примере буржуйки вертикального типа, работающей на твердом топливе. Для начала нужно подготовить необходимые материалы:

          • бочку металлическую достаточного размера и прочности;
          • швеллера;
          • арматуру;
          • трубу с сечением 15 см.

          Из инструментов вам понадобятся: молоток, болгарка, зубило, сварочный аппарат. Прежде, чем приступить к работам, рекомендуется составить чертеж будущей конструкции с указанными на нем размерами всех элементов.


          Устройство топки и зольника в вертикальной печи

          Последовательность работ

          • Наносим разметку, обозначающую дверцы для топки и зольника. Топка должна располагаться выше и быть больше по размеру, а зольник при таком строении печи должен размещаться в самом низу.
          • По нанесенной разметке вырезаем их болгаркой.
          • Дверцы оснащаем ручками и крепим обратно на петли, также нужно позаботиться о надежном механизме закрывания заслонок.
          • Примерно на 10 см ниже топки нужно поместить решетку из арматуры. Под нее следует приварить к бочке изнутри кронштейны.
          • К дну сваркой крепим швеллера, которые будут ножками конструкции.
          • Используя зубило, вырезаем в верхней части бочки отверстие с диаметром 15 см и привариваем к нему трубу дымоотвода.
          • Дымоход выводим на улицу.
          • Проводим отделочные работы – шлифовку корпуса и покрытие его жаропрочной краской.

          Печь готова. Аналогичным образом можно сделать буржуйку из трубы или листового металла.

          Советы по безопасной эксплуатации дровяной печи

          Чтобы эксплуатация буржуйки не вызвала аварийных ситуаций и была безопасна для здоровья, следует придерживаться ряда правил:

          • Не закладывать в печь более 3-х кг топлива.
          • Плотно прикрывать дверку топки во время горения.
          • Регулярно и полностью очищать зольник.
          • Не прикасаться к корпусу работающей печки.
          • Не использовать буржуйку при засорившемся дымоходе.


          Открытая заслонка может стать причиной пожара

          Также обращайте внимание на звуки, издаваемые устройством. Сильный гул свидетельствует о том, что топливо горит слишком интенсивно и пламя попадает в трубу

          В этом случае необходимо уменьшить приток воздуха, регулируя его дверцей зольника.

          к меню ↑

          9 Пошаговая инструкция по изготовлению кирпичной печки для гаража

          Кирпичная печь для гаража, это компактный генератор тепла. Для сооружения средней по размеру кирпичной печки вам понадобятся:
          — Кирпич — 300 штук.
          — Дверца печная.
          — Колосниковая решетка.
          — Дверь колосника.
          — Задвижка.
          — Чугунная плита.

          Для изделия берут обыкновенный кирпич. Для сборки топки берут огнеупорный кирпич. Силикатные образцы в изготовлении топки— бесполезный элемент. Топка лучше выложить шамотным кирпичом. Стоил ли класть фундамент? Если вся система весит более полутонны, тогда обязательно. Если масса меньше, тогда фундамент заливать не требуется. В нашем случае мы зальем фундамент.

          Кладка кирпича осуществляется согласно имеющейся порядовки. Сперва выкладывают стартовый ряд — основание. Затем согласно порядовке выкладывают ряд за рядом. В заранее намеченных местах ставим необходимые железные детали конструкции. Детали крепятся обычной проволокой, которую потом закладывают в ряды кирпича. Сверху, если необходимо, можно установить плиту для разогрева еды. В конце, согласно порядовке, выкладываем дымоход.

          Далее производим расшивку швов на стенках. Важным моментом является сушка готового изделия. Она выполняется постепенно. В различных отделах топки сжигают легкий мусор, бумагу, газету, щепки примерно по полчаса. Таким образом печурка постепенно просыхает изнутри. Когда снаружи не останется мокрых следов, а на изделиях из стали не будет конденсата, можно приступать к топке дровишками. Напрашиваются простые выводы. Вам необходима гаражная печь из кирпича в случае постоянной деятельности (к примеру автосервис).

          Для поддержания постоянной температуры самый легкий режим. Достаточно подкинуть несколько палок дров или засыпать уголь. Кислород в помещение выжигается в минимальном количестве. Стоимость такой конструкции, при изготовлении своими руками низкая. Температура в боксе долго остается стабильной. В результате приложенных усилий получилась дровяная печь для гаража из кирпича.

          к меню ↑

          9.1 Плюсы и минусы решения

          Условия нами сформулированы. Теперь посмотрим, в какой степени удовлетворяет им печь из кирпича для гаража.

          Достоинства

          • Обеспечить приемлемую температуру кирпичная печь, несомненно, способна: регулировкой заслонок и поддувала можно ограничить скорость сгорания дров или угля. При необходимости повысить температуру в помещении до более комфортной достаточно лишь подбросить топлива и обеспечить приток воздуха в топку.
          • От стальных и чугунных кирпичная печь в гараж выгодно отличается тем, что после растопки остывает куда дольше: большая удельная теплоемкость кирпича сочетается с солидной массой конструкции.
          • Номинальная тепловая мощность линейно зависит от размера топки. Чем меньше требования к отдаче тепла – тем меньше будут конечные размеры печи. Никаких проблем.
          • Если выполнить всю работу самостоятельно, расходы не превысят 10-15 тысяч рублей. Покупать придется лишь кирпич, немного цемента и чугунное литье. На фоне большинства альтернатив расходы выглядят довольно скромными.
          • Эксплуатационные расходы тоже не станут разорительными: после магистрального газа дрова и уголь остаются самыми дешевыми источниками тепла.

          Сравнительная стоимость тепла, полученного разными способами.

          Недостатки

          • Печка из кирпича в гараж действительно хороша тем, что она долго остывает после растопки. Но и нагревается она тоже долго. Быстро протопить помещение до комфортной  температуры она не даст.
          • О полной автономности говорить не приходится. Кирпичная печь нуждается в ежедневной растопке: в противном случае температура в помещении опустится ниже приемлемой.
          • При ограничении притока воздуха через поддувало резко падает КПД печи: в дымоход тягой уносятся продукты неполного сгорания.  Впрочем, этой проблема всех дешевых печей: ее лишены лишь газогенераторные котлы, которые явно сложнее и дороже разумного максимума для небольшого гаража.
          • Минимальная сумма расходов означает кладку из неоптимальных материалов. Если строительный кирпич может стоить 6-7 рублей за штуку, то оптимальный для футеровки топки огнеупорный (шамотный) кирпич обойдется в 4-6 раз дороже. Попытка сделать печь красивее за счет кладки из печного облицовочного кирпича увеличит расходы еще больше.

          к меню ↑

          9.2 Порядовка кирпичной печи для гаража

          Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

          Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

          Изображение печи и необходимые материалы
          Изображение печи и необходимые материалы

          Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

          Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

          Порядовка кирпичной печи для гаража
          Порядовка кирпичной печи для гаража

          Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

          В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

          Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

          Продолжение кладки
          Продолжение кладки

          Высоту печи можно увеличить повторив 14 и 15 ряды.

          Продолжение формирования отопительного щитка
          Продолжение формирования отопительного щитка

          Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

          к меню ↑

          9.3 Чертежи и схемы

          Описывать все конструкции долго. Многое можно понять по чертежам.

          Схема металлической печки в гараж из баллона
          Схема металлической печки в гараж из баллонаПечь для гаража на опилках
          Печь для гаража на опилкахСхема с размерами печи для гаража (из листового металла)
          Схема с размерами печи для гаража (из листового металла)

          к меню ↑

          10 Печь для гаража на дровах: лучшие варианты в зависимости от вида материала

          Достаточно часто в качестве топлива для гаража используются дрова. Это наиболее доступный вариант для большинства российских регионов. При этом, сами печи могут изготавливаться из разных материалов.

          к меню ↑

          10.1 Стальные и чугунные печи для гаража

          Среди стальных конструкций самым простым вариантом является обычная буржуйка. Для её изготовления может использоваться листовая сталь либо подручные средства. В зависимости от этого, отопительную конструкцию делают круглой либо квадратной. Минимальная толщина стальных листов должна быть 5 мм. Если используется готовый цилиндр, его поперечные размеры должны быть не меньше 300 мм.

          В состав классических устройств входит ряд обязательных элементовФОТО: avatars.mds.yandex.net

          В состав классической буржуйки входят:

          • корпус с решёткой;
          • зольник;
          • дверца, через которую производится закладка дров;
          • дымоход. Его конфигурация выбирается произвольно в зависимости от свободного пространства. Выполняется вертикальным либо боковым. Для изготовления дымохода может использоваться труба с поперечным сечением 120 мм.

          Монтаж стальной печи производят на предварительно подготовленное и упрочнённое основание. Стены гаража защищают огнестойкими материалами для предотвращения возможного возгорания, так как конструкция во время эксплуатации разогревается до высокой температуры.

          Кроме стальных печей, достаточно часто используются их чугунные аналоги. Такие отопительные приборы имеют более длительный срок службы и обходятся несколько дороже.

          к меню ↑

          10.2 Кирпичные и каменные печи для гаража

          Кирпичные печи нельзя отнести к категории самых простых. Такие конструкции изготавливают размером 2 на 2,5 кирпича. Этого достаточно для обогрева небольшой площади. Основной особенностью подобных печей является медленный прогрев и последующее медленное остывание. Для разогрева требуется минимум час-полтора. Это делает невыгодным их использование при кратковременном пользовании гаражом.

          Для изготовления дровяной кирпичной печи используется шамотный и огнеупорный кирпич. В состав кладочного раствора вводится некоторое количество огнеупорной глины и шамотный порошок. Топку располагают на уровне второго-четвёртого ряда. Суммарное количество рядов не должно превышать девять. Обязательно обустраивается дымоход с выходом на крышу. Кирпичная печь должна монтироваться на укреплённое основание.

          к меню ↑

          10.3 Комбинированные печи для гаража

          Нередко в гаражах устанавливаются комбинированные печи. Такие конструкции выкладываются из кирпича, а топка делается из металла. Они позволяют не только обогреть гараж, но и получить некоторое количество горячей воды. Возможны и другие варианты.

          к меню ↑

          11 Буржуйка на дровах

          Старая добрая буржуйка на твердом топливе — классика, которая никогда не потеряет актуальность. Предлагаем подробную инструкцию по изготовлению такой самодельной печи для гаража.

          Первое, что вам понадобится — это труба. Она станет основой для будущей печи.

          В используемом фрагменте вырежьте отверстие для колосника — без него разогреть нижние слои дров будет проблематично.

          Оформите короб для золы аккурат на вырезанном отверстии.

          Переверните заготовку и сделайте отверстия для дымохода.

          Чтобы повысить теплоотдачу во время растопки, рекомендуется использовать в дымоходе горизонтальные перегородки.

          Теплообменник можно изготовить из тонких труб.

          Стоять печь будет на ножках — их легко изготовить из любого подручного материала. На фото, например, используется усилитель бампера.

          Собираем конструкцию и выводим правильно дымоход.

          Добавляем внутрь огнеупорный кирпич — так буржуйка будет работать куда продуктивнее!

          Предлагаем вам для ускорения процесса готовые чертежи — по ним можно быстро и, главное, правильно собрать печь на дровах для вашего гаража и остаться довольным.









          к меню ↑

          11.1 Дровяные буржуйки из подручных материалов

          Буржуйка на дровах, классическая печь на протяжении многих десятков лет. Она проста как автомат калашникова. Буржуйка состоит из 2 отделов. Первый, больший по размерам служит для закладки дров. В этом отсеке обязательна должна быть дверца необходимого размера. Второй отдел буржуйки служит для накопления золы. В нем так же есть дверца для удаления золы. Эта дверца в зольнике служит поддувалом.

          В верхнем отсеке буржуйки находится дымоход. Можно выбрать любые форму, размер буржуйки. Главное соблюдать выше описанные принципы. Часто для изготовления буржуек берут старые бочки из металлического листа. Некоторые мастера отказываются от изготовления раздельных дверец. Они делают одну большую. Поверх такой бочки наваривают металлический лист. Получается плита для приготовления пищи. Такая конструкция интересная, но не долговечная конструкция.

          Ведь бочки делают из тонкого металла, и он прогорит со временем. Регулировать через одну большую дверцу тягу достаточно сложно и не эффективно. Конструкция такой печки достаточно большая. Буржуйка такой конструкции пожаро-опасна. Буржуйки делают так же из бидонов, баллонов, больших нефтяных труб и прочих готовых металлических конструкций.

          к меню ↑

          11.2 Принцип работы

          Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

          Принцип работы Бубафони
          Принцип работы Бубафони

          Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.

          Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

          Вот такими
          Вот такими «дровами» топится эта печь для гаража

          Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.

          к меню ↑

          11.3 Процесс изготовления

          Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см.  Кроме этого понадобится:

          • труба диаметром 85-100 мм, длина — около 1,4-2,3 метра — зависит от высоты корпуса (для воздуховода);
          • труба диаметром 120-150 мм длиной 40 см (дымовой патрубок);
          • лист металла толщиной от 4-5 мм — вырезать круг для груза/воздуховода;
          • полоса металла шириной в 3 см толщиной 2-3 мм — приварить бортик на крышку;
          • уголки с толщиной полки 4-5 мм или такие же швеллера, ширина полки — 50-70 мм;
          • ручка металлическая — приварить на крышку  и к корпусу — 4 шт (по две штуки).

            Детали самодельной печи длительного горения Бубафоня в разобранном состоянии
            Детали самодельной печи длительного горения Бубафоня в разобранном состоянии

          Это все необходимые материалы.  Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

          • У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
          • В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
          • По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
          • Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
          • Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

            Еще один вариант
            Еще один вариант

          • К кругу в центре стороны привариваем трубу-воздуховод, прорезаем отверстие. Еще раз провариваем шов — чтобы не было свищей.
          • С тыльной стороны круга навариваем уголки/швеллера. Они не доходят до краев круга на пару сантиметров.
          • На корпусе отступив от края 5-8 см (чтобы крышка «села») привариваем дымовой патрубок. Шов провариваем тщательно с двух сторон — должен быть 100% герметичным.
          • К корпусу привариваем ручки.

          к меню ↑

          11.4 Доработки

          Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

          Эффективная и экономичная печь для гаража - чертеж с размерами
          Эффективная и экономичная печь для гаража — чертеж с размерами

          Второе усовершенствование касается количества и формы ребер на диске-воздуховоде. Их делают не из уголков или швеллера, а из стальных полос. Их изгибают и слегка смещают, так что проходя воздух как бы закручивается. Приваривают 6-8 штук вместо изначальных 4. Эта переделка дает только плюсы — более равномерно распределяется воздух по зоне горения, дрова горят равномерно по всей площади.

          к меню ↑

          11.5 Видео: самодельная печка для гаража из металлического листа

          к меню ↑

          12 Полезные советы

          Стоит придерживаться следующих советов профессионалов при самостоятельном изготовлении печи для гаража:

          • для увеличения тепловых свойств печи можно срезать верхнюю часть чуть ниже шва. Это позволит увеличить воздушную камеру, но этим можно уменьшить размер топки;
          • электрические модели – это самые удобные в использовании. Они являются пожаробезопасными, но обходятся в разы дороже, чем, например, дровяные варианты;
          • установку газовых моделей лучше доверить профессионалам;
          • капельницы рекомендуется ставить в помещениях с хорошей вентиляцией. Такая модель не дымит, но оставляет неприятный запах, от которого не избавиться при помощи подручных средств;
          • стены возле буржуйки можно обшить металлическими листами. Они будут нагреваться, давать дополнительное тепло.

          к меню ↑

          13 Заключительный вывод

          Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

          Источники


          • https://sovet-ingenera.com/otoplenie/pechi/pech-dlya-garazha-svoimi-rukami.html
          • https://dekoriko.ru/postrojki/garazh/pechi-samodelnye/
          • https://sdelaikamin.ru/pechi/kak-sdelat-pech-dlya-garazha-samomu-pravilno-50-luchshih-primerov-s-foto
          • https://oboiman.ru/teplo/pec-dla-garaza-svoimi-rukami-prostye-shemy-i-poradok-raboty.html
          • https://vdome.club/bez-rubriki/pechi-dlitelnogo-goreniya-dlya-garazha-kak-sdelat-svoimi-rukami.html
          • https://tvoya-stroika.ru/tehnika/pech-dlya-garazha-dlitelnogo-goreniya.html
          • https://stroychik.ru/garazh/pech-dlya-garazha-svoimi-rukami
          • https://sdelai-lestnicu.ru/pechi-i-kaminy/pec-dla-garaza-svoimi-rukami-iz-podrucnyh-materialov-foto
          • https://garazhmechty.ru/kak-sdelat-pech-dlya-garazha.html
          • https://otivent.com/kak-sdelat-pech-dlya-garazha-na-drovax-ili-otrabotke-svoimi-rukami
          [свернуть]

          Рассчитайте утепление своего дома

          Перейти к расчёту
          Adblock
          detector
