1 Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Парогенератор своими руками чертежи

к меню ↑

1.1 Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

Промышленная парообразующая установка
Промышленная парообразующая установка

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата Изображение Описание
Индукционный Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный Как изготовить парогенератор своими руками: дельные советы домашним мастерам Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический Как изготовить парогенератор своими руками: дельные советы домашним мастерам В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной Как изготовить парогенератор своими руками: дельные советы домашним мастерам За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

к меню ↑

1.2 Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи- камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.
Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова ), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели , так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь , необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

  • канал для притока воды;
  • рабочий блок, где будет происходить кипячение воды;
  • модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

к меню ↑

1.3 Парогенератор принцип действия

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания. Таким образом, имеется возможность получать пар различной температуры. Он может быть сырым, если пользователь намерен создать атмосферу турецкой хаммам, либо перегретым — для русской бани.

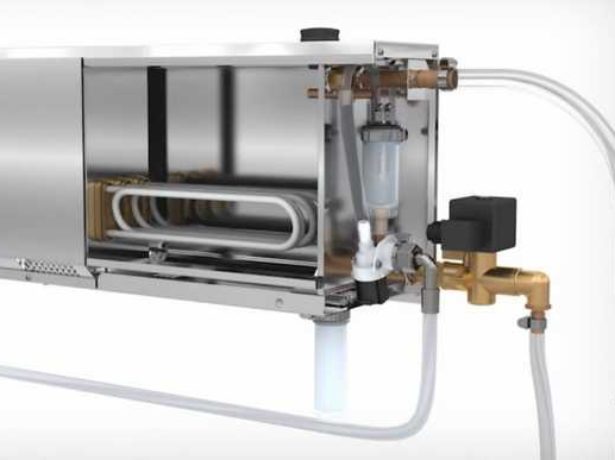

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Парогенератор может работать в паре с каменкой. В этом случае производимый им пар подаётся на камни для окончательного догрева. Такая схема позволяет обойтись небольшими затратами дорогостоящей электроэнергии и одновременно понизить температуру камней, уменьшив нагрузку на печь и продлив тем самым срок её службы.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления

Мощность

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

  • для объёма в 4–5 м3: 4–5 кВт;
  • для 10–13 м3: 8–10 кВт;
  • для 15–18 м3: 12 кВт;
  • свыше 18 м3: 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение.

Электронагреватели: виды и фото

В современных парогенераторах применяются следующие системы нагрева:

  1. ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

    ТЭНовый нагреватель

  2. Электродные: внутри ёмкости имеются два электрода, между которыми протекает ток. Проводником электричества выступает сама вода, отчего она и греется (подобно нагревательной спирали в ТЭНе). Электродный нагреватель имеет простейшую конструкцию (электроды — это всего лишь металлические стержни) и не боится перегрева (при отсутствии воды просто не работает). Но электроды постепенно растворяются, и с определённой периодичностью их приходится менять.

    Электродные нагреватели

  3. Индукционные: обеспечивают быстрый нагрев воды, так как при помощи переменного электромагнитного поля заставляют нагреваться весь резервуар, в котором находится вода.

    индукционный нагреватель

Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.

Способ подачи воды

Существуют две разновидности парогенераторов:

  1. С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
  2. Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

  • блок подготовки воды;
  • система очистки резервуара;
  • функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);

    Эфирные масла для ароматизации пара

  • пульт дистанционного управления;
  • электронный модуль управления, при наличии которого парогенератор может работать автоматически (пользователь задаёт желаемую температуру, периодичность подачи пара и пр.);
  • дисплей, на котором отображается информация о режиме работы и о запрограммированных установках.

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

к меню ↑

1.4 Сфера применения парогенератора

Перегонять паром можно любые браги, однако из-за дополнительных затрат времени и энергии этот метод целесообразно использовать для первой дистилляции густых браг – обычно это все зерновые и некоторые фруктовые из переспелого сырья с высоким содержанием пектина, например, яблочная или абрикосовая. Еще перегонку паром используют для чачи и других самогонов из жмыха.

Для ускорения процесса некоторые самогонщики сливают отдельно жидкую часть браги и перегоняют её традиционным способом, а парогенератор используют только для гущи.

Преимущества перегонки паром:

  • отыгравшую брагу не сливают с осадка и не осветляют;
  • можно получить спирт, находящийся в гуще, которая обычно отфильтровывается и пропадает;
  • позволяет избежать пригорания и ухудшения качества самогона;
  • при перегонке «наваривается» меньше вредных примесей;
  • никак не влияет на органолептические свойства напитка, является самым бережным методом нагрева браги;
  • подходит для самогонных аппаратов любой конструкции.

Недостатки:

  • требуется еще одна емкость, которая будет парогенератором;
  • увеличивается время перегонки (больше 3-х часов с момента закипания браги);
  • так как спиртовые пары разбавляются конденсатом, падает крепость выхода, например, если при нагреве ТЭН-ом максимальная крепость в струе 68%, то при перегонке паром будет 50% (расчеты примерные и зависят от конструкции дистиллятора);
  • из-за высокого давления в парогенераторе повышается опасность эксплуатации аппарата.

к меню ↑

1.5 Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

  1. Низкое качество воды.
  2. Неправильно подобранную мощность ТЭНа.
  3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

  1. Отсутствие подачи жидкости во время работы.

Парогенератор своими руками чертежи

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Парогенератор своими руками чертежи

к меню ↑

1.6 Технические возможности

Теплообменные аппараты, используемые в кедровых бочках для создания нагретого влажного воздуха, отличаются хорошей эффективностью и экономичностью. Эти качества напрямую связаны с невысоким показателем мощности – 2 кВт, которого вполне хватает для быстрого нагревания воздуха и поддержания стабильной температуры внутри фитобочки без риска возникновения перегрузки электропроводки.

Безопасность аппарата – это еще один приятный момент, подтверждаемый специальным сертификатом. Надежность эксплуатации парогенератора обусловлена также заземлением всех составляющих конструкции и защитой нагревательных элементов за счет обустройства их датчиком уровня, позволяющим автоматически отключать прибор при недостаточном количестве воды в баке. Невозможность поломки при повреждении или засорении устройства обеспечивается клапаном избыточного давления.

Наряду со всеми перечисленными преимуществами предоставлена возможность управлять аппаратом с помощью автономного пульта, который размещается на стене парилки в любом удобном месте.

к меню ↑

1.7 Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

к меню ↑

2 Как своими руками сделать парогенератор для бани из газового баллона

Парогенератор из газового баллона один из самых востребованных вариаций для самостоятельной сборки парогенератора. Металл корпуса достаточно прочный, чтобы выдержать высокую температуру и давление пара.

к меню ↑

2.1 Инструменты и расходные материалы, используемые в работе

При изготовлении парообразующей установки следует применять материалы, устойчивые к высокой термической нагрузке. Среди них себя хорошо зарекомендовала нержавеющая сталь. Оптимальным вариантом для создания конструкции парообразователя является газовый баллон, поскольку он изготовлен из прочного металла, а сварные швы выдерживают большое давление. Перед началом сборочно-монтажных работ следует подготовить слесарные инструменты. Для этих целей потребуются:

  • электродрель и набор свёрл;
  • рулетка;
  • крепёжные элементы (саморезы, болты);
  • круговая отрезная машина (болгарка);
  • изолента;
  • ножницы по металлу;
  • набор ключей.

Помимо перечисленного инструмента, в работе понадобится сварочный аппарат. Данное оборудование используется для обеспечения прочных швов, а также установки металлических патрубков. К расходным материалам также следует отнести датчики для замера давления и рабочей температуры, а также шаровые краны. В домашнем хозяйстве часто используются маломощные установки, которые можно изготовить самостоятельно из старых бытовых приборов или предметов обихода. К примеру, это может быть парогенератор из фляги, старого электрочайника или скороварки.

к меню ↑

2.2 Выбор и подготовка ёмкости для парогенератора

Чтобы изготовить своими руками парогенератор для разморозки труби прочих хозяйственных нужд, следует выбрать для конструкции надёжный резервуар. Для этих целей идеально подойдёт газовый баллон. Что касается размеров ёмкости, их следует подбирать в соответствии с целями использования оборудования (вырабатываемое количество пара было достаточным для обогрева помещения, очистки двигателя машины, прочее).

Газовый баллон для парогенератора
Газовый баллон для парогенератора

Перед началом монтажных работ в целях безопасности баллон следует подготовить соответствующим образом. Для этого необходимо избавиться от его содержимого путём стравливания остатков газа. Он легко удаляется из ёмкости, если выкрутить клапан.

Следующим этапом подготовки резервуара является мойка внутренней поверхности баллона (можно использовать обычное моющее средство для посуды). Обрабатывать ёмкость следует до тех пор, пока характерный запах пропана (газа) не исчезнет. После полного высыхания баллона приступают к монтажу нагревательных элементов.

к меню ↑

2.3 Установка нагревательных элементов

Прежде чем выполнить установку нагревательных элементов своими руками, следует разработать чертёж парогенератора (пример можно увидеть на рисунке). Как видно, в верхней части резервуара следует установить ТЭН, который неподвижно монтируется на съёмной крышке.

Нагревательный элемент парогенератора

Обратите внимание, что нагревательный элемент должен быть установлен таким образом, чтобы в случае его перегорания можно было без усилий провести замену. По этой причине не рекомендуется ТЭН приваривать к корпусу конструкции.

Что касается сборки агрегата на твёрдом топливе, специальных расчётов и установку нагревательных элементов производить не нужно. Посмотрите видео о парогенераторе – своими руками такое оборудование собрать достаточно просто, к тому же затраты на расходные материалы будут минимальными.

к меню ↑

2.4 Монтаж дополнительных элементов

Следующим этапом самостоятельного изготовления парообразователя является монтаж дополнительных конструктивных элементов, которые устанавливаются в верхней части агрегата. Чтобы закрепить автоматику, а также сбрасывающий (давление) и заправочный кран, следует приварить небольшие отрезки труб – сгоны, в количестве 4 шт.с резьбой.

Манометр парообразовательной установки
Манометр парообразовательной установки

На боковой части конструкции монтируется шаровой кран, который, по сути, является жидкостным уровнем. Его открытие осуществляется, как только резервуар будет заполнен определённым объёмом воды, закрытие – при вытекании её наружу. Данный элемент устанавливается на расстоянии 100 мм от верхней точки корпуса агрегата.

к меню ↑

2.5 Особенности доработки клапанов

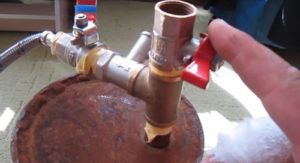

Как мы уже говорили, в газовом баллоне имеется клапан из латуни, который следует разделить пополам. После этого необходимо извлечь стержень и выполнить нарезку резьбы для установки шарового вентиля. Такая конструкция потребуется для отбора потоков пара.

к меню ↑

2.6 Проверка безопасности работы парогенератора

При изготовлении своими руками парогенератора для хамама, бани и прочих нужд следует провести проверку работы агрегата. Для этих целей на финальном этапе сборки конструкции следует установить автоматический блок безопасности, состоящий из манометров, позволяющих контролировать показатели температуры и давления (они должны быть соединены). Блок безопасности работает следующим образом: как только внутреннее давление либо рабочая температура достигнет предельных значений, произойдёт автоматическое отключение нагрева. В электрическую цепь агрегата следует включить магнитный пускатель (втягивающая катушка и будет нагрузкой). После проверки рабочих показателей и срабатывания автоматики безопасности парообразователь можно устанавливать для последующей эксплуатации. Ниже представлена ориентировочная схема подключения агрегата для парной.

к меню ↑

2.7 Чем самодельный вариант парогенератора отличается от фабричного

Для того чтобы получить пар высокого качества, необходимо предусмотреть регулировку влажности горячей струи. У недорогих фабричных генераторов пара, как правило, имеется возможность регулирования расхода и интенсивности воды в баке. В более дорогих моделях уже имеется распыляющая пар форсунка и воздушная турбина, благодаря которой горячий поток выбрасывается на большое расстояние.
Парогенератор для бани своими руками

В парогенераторе высокого качества пар подается в помещение бани через жаровую насадку

В хороших итальянских парогенераторах обязательно предусмотрена осушительная насадка для пара или, проще говоря, жаровая труба. Обычный пар, истекающий из парогенератора, примерно на 40% состоит из капелек воды. Через 15-20 минут после работы генератора атмосфера в бане становится горячей, тяжелой и влажной. Поэтому на выходе устанавливается нержавеющая труба со встроенным нихромовым нагревателем. Проходя через нее, поток прогревается до 250оС и высушивается до 10% влажности. Примерно, как в лучших моделях каменки. В результате воздух в бане становится горячим, но сухим и легким для дыхания, быстро потеешь, и никаких ожогов. Именно ради такой атмосферы направлены все усилия по строительству парогенератора для бани.

Такую насадку несложно сделать для парогенератора своими руками, многие мастера переделывают профессиональные модели сушильных фенов. В этом случае воздушный поток в 450-500оС продувается через выходящий пар. Сама жаровая насадка без парогенератора неэффективна, только пережигает воздух. Но можно и не усложнять конструкцию и сделать парогенератор по типовой схеме для турецкой бани.

к меню ↑

3 Приступаем к работе

Изготовить парогенератор своими руками способен любой желающий, даже не имеющий инженерного образования. Достаточно собрать все необходимые элементы, инструмент, поделить работу на несколько этапов:

схема

  1. Выбор подходящей емкости
  2. Установка нагревательного элемента
  3. Организация притока свежей воды
  4. Осуществляем отбор пара
  5. Тестирование оборудования

к меню ↑

3.1 Выбор подходящей емкости

Многие блюда хозяйки готовят, используя процесс парообразования воды. Чаще они используют специальные кастрюли, носящие название скороварки. Одну из них можно без труда приобрести в торговых сетях и задействовать в работе в качестве корпуса.

Главная особенность пароварок — возможность герметично зафиксировать крышку. Чтоб давление не превышало рабочее и не произошел взрыв, предусмотрен стравливающий клапан. Стенки у подобной емкости очень толстые и способны выдерживать высокое давление.

скороварка

Теперь необходимо определиться с методом, который будет использоваться для нагревания воды. Среди получивших наибольшее распространение являются:

  • Плита (газовая или электрическая)
  • Электрические Тэны

Самый простой из них – установить емкость на электрическую или газовую плиту. Однако располагать скороварку именно на электроплиту – опасно, а газ может оказаться не подведенным.

Рекомендуется остановить свое внимание на методе, связанном с установкой внутрь электрических нагревательных тэнов. Их разнообразие на рынке очень велико. Предлагаются модели, различающиеся по мощности, формам, размерам. Каждый выберет устройство, способное быстро разогреть требуемый ему объем жидкости

к меню ↑

3.2 На что обращаем внимание при сборке

Все детали, стыкуемые на резьбовых соединениях, должны собираться с использованием силиконовых прокладок или термостойкого автомобильного герметика. Холодную часть устройства можно собирать с использованием фум-ленты для горячей воды.
Парогенератор для бани своими руками
ТЭН в парогенератор должен устанавливаться на гайках и прокладках

Наиболее сложным этапом считается врезка ТЭНа в стенку бака. Для парогенератора турецкой бани нагреватель можно ставить с уплотнением на силиконе. Для устройств высокого давления используют блоки из нескольких нагревателей с прочным фишкой-корпусом из термостойкого пластика.

Одиночный нагреватель нужно врезать в стенку пайкой твердым припоем, серебряным или латунным. Олово использовать нельзя, трубчатый корпус элемента нагревается до почти 300оС, поэтому при длительной работе в бане парогенератор наверняка выйдет из строя.

к меню ↑

3.3 Установка нагревательного элемента

Рекомендуется определиться с месторасположением тэна. Его, как правило, устанавливают на высоте 0.5-1 см от дна выбранной посудины следующим образом:

крепление

  1. На выбранной высоте рисуются метки с внешней стороны кастрюли и аккуратно просверливаются отверстия требуемого диметра
  2. Затем необходимо подготовить будущие отверстия под крепления тэна: в каждое из них устанавливается шпилька или болт, с обеих сторон насаживаются шайбы и зажимаются, насколько это возможно, гайки
  3. Теперь следует позаботиться, чтоб горячая вода не просачивалась через места установки нагревателей. Для этих целей применяются прокладки на основе термостойкого силикона, которые обязательно подкладываются изнутри и снаружи. Они либо приобретаются на рынке, либо легко изготавливаются своими руками

Рассмотрим небольшую инструкцию по производству самодельной прокладки для парогенератора своими руками:

прокладка

  1. На стол кладется стеклянный лист, чтоб поверхность была ровной
  2. Затем кладется лист бумаги, по краям устанавливаются граничные вставки из дерева, металла и т. п.
  3. На бумагу наносится герметик, слегка разравнивается
  4. Поверх нанесенной массы укладываются еще один листок бумаги и стекло

Сверху рекомендуется положить тяжелый предмет, чтоб он спрессовал будущую заготовку. Когда герметик высохнет, можно при помощи требуемого диаметра трубок высечь прокладки.

Затем устанавливаются нагревательные элементы и крепко закручиваются удерживающие их гайки. Обязательно в емкость наливается вода и проверяется, чтоб отсутствовали протечки.

к меню ↑

3.4 Организация притока свежей воды

Если жидкость спустя некоторое время так и не начала просачиваться, можно приступать в завершающему этапу по сооружению парогенератора – подключению питания. Перед этим внизу под тэном располагают трубку из меди, посредством которой будет бесперебойно подаваться новая вода. Если разместить ее над нагревателем, процесс парообразования будет нарушен.

Если не добавлять свежую воду, жидкость в парогенераторе быстро испарится, тэн выйдет из строя и даже возможны пожары.

Жидкость должна постоянно находиться внутри емкости – это одно из условий стабильной работоспособности. Ряд причин не позволяет напрямую соединить с установкой водопровод. Решить проблему можно следующим способом:

трубка для приточной воды

  • Неподалеку от корпуса устанавливают емкость, которая соединяется с медной подающей трубкой при помощи шланга
  • Высоты обеих емкостей должны быть одинаковы, чтоб работал известный всем со школы принцип сообщающихся сосудов
  • На дне дополнительного бака устанавливается поплавковый кран, который будет являться посредником между парогенератором и водопроводом, он будет контролировать текущий уровень воды и, при необходимости, осуществлять доливку

вывод трубки

Столь нехитрая система не требует больших затрат, но является неотъемлемой часть будущей установки.

к меню ↑

3.5 Осуществляем отбор пара

Преобразователь собран, остается научиться выбирать из него конечный продукт – пар. Необходимо произвести несколько нехитрых манипуляций:

  1. Подбирается желаемого диаметра шланг (с нерабочего пылесоса наверняка подойдет)
  2. В крышке высверливается отверстие
  3. При помощи резьбового соединения крепится переходник под шланг

Очень важно на первом этапе выбрать скороварку с металлической крышкой. Проводить работу с ней значительно проще, чем со стеклянными аналогами.

к меню ↑

3.6 Тестирование оборудования

Когда конструируемый парогенератор своими руками будет собран, можно приступить к последнему этапу – тестированию. Необходимо убедиться в следующем:

  • Еще раз проверить, что обе емкости (основная и вспомогательная) не пропускают жидкость в местах, где к ним врезались прочие элементы
  • Проверить чтоб выполнялось правило сообщающихся сосудов и в обеих емкостях уровень жидкости был абсолютно одинаковым
  • Произвести подключение к электрической сети и убедиться, что установка выделяет достаточное количество пара

отвод пара

Если все работает, значит парогенератор собран правильно и может эксплуатироваться. Если имеются замечания или недочеты – вносятся требуемые исправления.

Тэн будет постоянно контактировать с кипяченой водой и на нем образуется накипь. Чтоб продлить работу нагревателя, достаточно периодически осматривать установку и удалять подобные образования.

к меню ↑

3.7 Распространенные причины поломок и их ремонт

Любое устройство, даже самое надежное, имеет свойство выходить из строя. Приобретая подобную установку, рекомендуется убедиться в наличие автоматических систем безопасности, способных отключить установку в различных непредвиденных ситуациях:

  • Отсутствие в емкости жидкости
  • Падение напряжения
  • Чрезмерное количество воды и другие

парогенератор для бани

В целом, парогенераторы очень редко выходят из строя, если соблюдать правила их эксплуатации. Перед установкой рекомендуется установить фильтрующий элемент: чрезмерное количество песка и оксида соли являются распространенными причинами поломок.

Если парогенератор предназначен для бани, рекомендуется производить монтаж установки не в парилке, запуская пар посредством трубки. Таким образом оборудование будет ограждено от постоянного воздействия влажной среды.

к меню ↑

4 Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Применение парогенератора для разморозки труб
Применение парогенератора для разморозки труб

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Иллюстрация Описание действия
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Для работы нам потребуются самые простые вещи, которые наверняка завалялись у вас в гараже. Одна из них – старый электрический чайник. Забираем от него самое ценное – нагревательный элемент.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вытачиваем 150 трубу под нужный размер, подрабатываем края.
И вставляем наш «девайс».
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вытачиваем переходник для крепления нагревательного элемента.
Крепим обод на пластмассовое основание.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Фиксируем внутри трубы обычными болтами, для электропроводов вытачиваем отверстие. Вместо ножек, используем шланды.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Сверху к конструкции навариваем лист, привариваем штуцер, закрепляем тройник и кран для заливки воды, клапан от бойлера с регулировкой и кран для выхода пара с заглушкой.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Дополняем конструкцию обычным водопроводным шлангом и пистолетом (использован обычный для пены).
Парогенератор работает от розетки, для мобильности оснащён вот такой ручкой.

к меню ↑

5 Как своими руками сделать парогенератор для мойки двигателя – нюансы

Для организации мойки двигателя следует соорудить мобильный электрический парогенератор для авто, который нужно подключить к водопроводу при помощи гибких шлангов. Подача пара осуществляется в данном случае под давлением, поэтому потребуется пистолет с распылителем и небольшая компрессорная установка.

Парообразующий агрегат для мойки

к меню ↑

6 Камин с парогенератором: основные принципы работы

Характеристика работ паровых каминов выполняется не только для знакомства с таким оборудованием, но и для его сборки. Маленькие элементы парового камина приходят покупателю в разобранном виде и с приложенной инструкцией по сборке, которой необходимо придерживаться. Основными деталями являются галогеновая лампочка, поленья и парогенератор. Важно при сборке установить эти детали на свои места.

Работа такого камина заключается в 7 принципах:

  1. Образование пламени осуществляется в пластиковой емкости. На не большом расстоянии крепится пластинка с галогеновыми лампами. Эта часть парового камина находится под поленьями. Поворотные пластинки, которые выделяют красным цветом, прикреплены по краю резервуара, они служат для крепления деталей парового камина. Все элементы камина устанавливаются с определенной последовательностью.
  2. С начала закрепляем маленький цилиндр, изготовленный из хромированной стали, а так же провода, которые преобразуют воду в пар. Место для установки этого элемента можно увидеть с правой стороны пластикового поддона. Способ его работы заключается в том, что парогенератор подает брызги воды на микроэлементы, затем образовывается водяной туман, а главное действие не в том, что он просто нагревает воду до кипения, при этом образуя пар, а в создании частого колебаниях мембран. Их необходимо закрепить с максимальной точностью в отверстия, которые предназначены для их монтирования.
  3. Монтирование галогенок. Эти лампы оснащены особыми световыми фильтрами, их предназначение заключается в подсветке пара, который вырабатывает генератор. По причине ярко исходящего свата снизу камина образуется вид горящих поленьев. Верхняя часть создает эффект исходящего из этих поленьев дыма. Пар, подсвеченный такими лампами, получается разных оттенков, таких как красный, оранжевый и желтый. По причине огромного количества вмонтированных ламп, они не просто освещают поленья и создают эффект дыма, но и издают тепло заставляя этим частицы пара постоянно быть в движении.
  4. Паровой рассеиватель. Для того чтоб эффекты дыма не выглядели как сплошной поток который направлен вверх, необходим паровой рассеиватель, который перемешивает поток освещенного пара создавая вид клубящего дыма. Закрепление парового рассеивателя производится на пластиковую емкость, и укрепляется с помощью поворотных защелок. Отверстие для его установки можно увидеть слева. В него поступает вода с накопителя.
  5. Установка накопителя воды. Накопитель нужен для автоматической проходимости воды в резервуар парового генератора. Регулировка поступления воды проходит с помощью встроенного клапана. Зависит расход воды от интенсивности пламени. Чем выше интенсивность, тем больше расход воды. Емкость для воды у разных моделей паровых каминов разная, но в среднем такой камин способен работать от 6ти до 12ти часов.
  6. Размещение поленьев. Изготовление поленьев выполняется из особого вида пластмассы, которая отлично рассеивает свет. В популярных моделях, они ложатся сверху. Колыхание огонька выглядит естественным за счет пространства между дровами и прозрачности.
  7. Начало работы парового камина. При включении камина, эффект огня и горения дров не очень реалистичен. Отличный муляж поленьев просто подсвечивается и все, так как пар в камине еще не появился. После появления пара огонь начинает каждую секунду изменяться, играть, что делает его более реалистичным.

к меню ↑

6.1 Положительные стороны

  1. Чисто визуально – пламя практически реальное и не повторяется
  2. Смотреть на пламя можно с любой стороны – эффект не изменяется
  3. Смотреть можно с любого расстояния – эффект не изменяется
  4. Пламя полностью безопасно – вы можете держать в нем руку и ничего не почувствуете
  5. «Живая» картина в вашей комнате

к меню ↑

6.2 Отрицательные стороны

  1. Цена – вы переплачиваете за эффект живого пламени как минимум в два раза
  2. Вода и электричество – плохие союзники. Есть необходимость в регулярном техническом обслуживании.
  3. Воду придется периодически добавлять
  4. Пар поднимается вверх только под воздействием тепла от ламп. Лампы перегорают. Их нужно будет менять
  5. Лампы перегорают довольно быстро, т.к. постоянно находятся под воздействием влаги.
  6. Парогенератор потребляет электроэнергию (хоть и незначительно)
  7. Галогенные лампы потребляют довольно много электричества и заменять их на экономичные светодиодные нельзя – те не греются и пар не будет выходить вверх.

к меню ↑

6.3 Какого ухода требуют электрокамины с паром

Паровой камин при желании можно вмонтировать в мебельные секции, при этом ничего не подвергается горению и поджогу, так как огонек в нем не настоящий.

Для долгой службы камина с эффектом настоящего огня, при постоянной эксплуатации, нужно хотя бы один раз в неделю чистить внутренние запчасти, особенно те, которые находятся в воде.


Продлить срок эксплуатации электрокамина с паром можно благодаря регулярной чистке его внутренних деталей

В тех резервуарах, где находится вода и пар появляется разные налеты, если вода конечно неочищенная. Разборка производится без осложнений, так как все закреплено на поворотных пластинках и в комплекте с таким камином прилагается специальные чистящие средства и инструменты. Организовать уход за водяным камином своими руками очень просто. Если вы сомневаетесь в своих усилиях, рекомендуем просмотреть обучающие видео.

к меню ↑

6.4 3D камины электрические с паром: главные отличия

Аппарат, где присутствует парогенератор, имеет отличие от настоящего деталями и доработками: он не имеет дымоходной трубы, использует разные типы ламп, имеет динамик для проигрывания звуков и многое другое. Одна из первых таких конструкций была сделана в 2010 году. Обычная модель электрокаминов доработана установкой ультразвукового механизма. Он выполнял функцию перегенерации воды в пар, так же добавили звуковые эффекты. С помощью такой модернизации горение стало куда более реалистичным.


3D электрические камины с паром хорошо смотрятся в интерьере, сделанном в стиле модерн или хай-тек

В обыкновенных электрических каминах нет вмонтированного парогенератора для генерации воды, а подсвечивался он путем использования обычных лампочек, еще отсутствуют звуковые эффекты.

В дорогих моделях устанавливали только галогеновые лампы. С помощью таких ламп создается эффект движения дыма. Вода превращается в пар с помощью подогрева и начинает, двигается вверх. Если в камине есть звуковые эффекты, наблюдать за ним становится куда более комфортно и уютно.

к меню ↑

7 Что такое парогенератор для самогонного аппарата и для чего он нужен

Парогенератор – это один из возможных дополнительных узлов, который в отличие от —холодильника—, перегонного куба и —шлангов— не является обязательным в устройстве самогонного аппарата.

Главная функция этого агрегата – нагрев браги за счет горячего пара, таким образом при его использовании отпадает нужда в нагревании —перегонного куба— на газу или на индукционной плитке.

При перегонке самогона из сахарной браги такой метод нагрева имеет свои плюсы, но наибольшую пользу агрегат приносит при перегонке более густого сырья.

Примером может служить брага на основе зерновых или фруктов, которая при использовании газа или электроплитки зачастую пригорает, чем портит органолептические свойства конечного продукта.

Использование парогенератора дает сразу несколько преимуществ:

  • Брага из любого сырья не может пригореть.
  • Улучшается качество дистиллята.
  • Обработка паром более деликатно воздействует на сырье, из-за чего вкус и аромат меньше выгорает и в большей степени переходит в самогон.
  • Больше не нужно фильтровать густую основу под дистиллят.

к меню ↑

7.1 Устройство и принципы работы парогенератора для самогонного аппарата

Парогенератор имеет очень простое строение: он состоит из емкости, в которую наливается / подается вода, и трубки, расположенной в верхней части емкости, по которой пар поступает в перегонный куб.

На ней установлен обратный клапан, защищающий емкость от попадания сырья из куба самогонного аппарата посредством засасывания во время прекращения нагрева. Также в устройстве есть еще один клапан для аварийного сброса давления, чтобы емкость не взорвалась при избыточном количестве пара.

Крышка может иметь различное строение в зависимости от того, добавляется ли новая вода вручную или обустроена подача жидкости через шланг. Нагрев воды может осуществляться либо посредством установки устройства на газовую / электрическую / индукционную плиту, либо расположенными внутри ТЭНами.

Принцип работы парогенератора для самогонного аппарата основывается на теплообмене между паром и брагой. Такая передача менее эффективна, чем прямой подогрев, например на газовой конфорке, за счет чего воздействие температуры на сырье более щадящее, особенно в нижней части куба, где зачастую и происходит пригорание браги.

В остальном же процесс нагрева смеси идентичен стандартным методам нагрева – после определенного периода времени брага закипает и начинает испаряться.

Еще один существенный плюс парогенератора для самогонного аппарата в том, что когда в браге остается совсем мало жидкости и она превращается в густую и почти сухую кашу, пар продолжает эффективно экстрагировать остатки веществ в ней, а не начинает зажаривать их, как это происходит на газовой или электроплитке.

Обратной стороной медали является необходимость дополнительных расходов для приобретения заводского изделия, хотя, имея определенные материалы и сноровку, его можно изготовить своими руками в домашних условиях, о чем и пойдет речь далее.

к меню ↑

7.2 Несколько советов

Есть несколько нюансов, которые необходимо знать, поскольку они могут оказать влияние на качество алкоголя.

Маленькие хитрости:

  1. Главное в парогенераторе — это то, что он не должен пропускать пар. По этой причине стоит следить за герметичностью конструкции. Поскольку скороварки и пароварки отличаются плотным соединением с крышкой, их используют чаще всего.
  2. Барботер, или шланг для газа, просто обязан иметь гибкую муфту, а еще он должен быть сделан из материала, который не вступает в контакт со спиртами и другими веществами. Поскольку в процессе окисления в брагу могут попасть ионы металла, они изменят вкус напитка.
  3. Если на скороварке, кастрюле или другой емкости для парогенератора отсутствует опция подключения к электросети, ее придется оснастить тэнами. Тэны прикручивают с двух сторон, что поможет контролировать процесс кипения воды.
  4. Стоит регулировать давление в парогенераторе, спуская его с помощью клапанов. Такими клапанами оснащена скороварка.
  5. Барботер придется немного модернизировать. На нем делают надпилы или одно отверстие, затем шланг укладывают на дно куба. Это значит, что пар будет идти не прямым потоком, а постепенно, минуя шланг.

Если сделать все правильно, то густая брага больше не будет пригорать, а алкоголь не придется выливать.

к меню ↑

7.3 Преимущества использования парогенератора

Парогенератор для самогона можно назвать техникой для продвинутых пользователей. Многих пугает сложная конструкция, хотя в использовании парогенератора больше плюсов, чем минусов.

Густая яблочная брага

Плюсы:

  • возможность гнать самогон из любой браги, даже из очень густой или с большим осадком;
  • брага не пригорает ни при каких условиях;
  • нагрев воды в парогенераторе можно производить любым доступным способом: с помощью тэнов, на газовой или электрической плите;
  • брагу можно ставить сразу в перегонном кубе, не нужно ее процеживать и осветлять;
  • материал для изготовления можно выбрать любой, в том числе и алюминий, так как напрямую он соприкасается только с водой.

Минусы:

  • по сути, парогенератор – это дополнительный куб, который нужно установить рядом с основным. Такая конструкция занимает много места, не каждая кухня способна ее вместить;
  • стоимость готового парогенератора довольно большая, но если сделать его вручную, это обойдется почти в два раза дешевле.

к меню ↑

8 Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

  1. Выбирается емкость подходящего типа и размера.
  2. Устанавливается нагревательный элемент.
  3. Обустраивается подача воды.
  4. Обустраивается отвод пара.
  5. Проводится тестирование готового изделия

к меню ↑

8.1 Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

  • скороварка или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
  • молочная фляга, которую придется переработать более основательно;
  • пивная кега. Над ней также придется потрудиться;
  • кастрюля. Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Внимание. Чем длиннее барботер, тем быстрее будет происходить нагрев браги.

foto 3
3. Штуцера: для закрепления барботера в перегонном кубе – с обратным клапаном; для подключения шланга вывода пара – обычный.

4. Предохранительный клапан, закрепленный в крышке парогенератора.

5. Термометр электронный или биметаллический и капсула к нему (кусочек трубки, вваренной в крышку).

6. Шланг силиконовый, пароподающий. Толщина выбирается в заданных параметрах штуцеров, длина рассчитывается так, чтобы хватало для соединения барботера куба с парогенератором.

7. Утеплитель для куба, парогенератора и пароподающего шланга.

Совет. Утеплитель выбирайте из того, что предлагают сантехнические магазины. Можно взять, например, термостойкий фольгированный утеплитель из базальтовой или минваты с обозначением «для саун» или другой на ваш выбор.

8. Если планируете нагрев парогенератора с помощью ТЭНа, побеспокойтесь также о приобретении терморегулятора, что сильно упростит управление производством самогона.

Барботер

Изготовить барботер для подвода пара в заполненный брагой перегонный куб можно из трубки диаметром 1.5-2 см и длиной 20-40 см. Использовать можно любую имеющуюся дома трубку, если нужно покупать, лучше остановиться на сантехническом сильфоне.

Обратите внимание: Чем длиннее трубка, тем быстрее производится нагрев браги.

Через каждый сантиметр в трубке делается пропил или круглое отверстие. Именно через них будет проходить пар, нагревающий брагу. Трубка опускается в перегонный куб примерно посередине, длина рассчитывается так, чтобы свободный конец не доставал до дна куба несколько сантиметров.

Штуцера

Потребуется два разных штуцера:

  • в месте вывода пара из парогенератора через шланг – обычный;
  • в месте присоединения барботера к перегонному кубу – с обратным клапаном.

Это необходимо для того, чтобы брага не попадала из перегонного куба в парогенерирующую емкость.

Предохранительный клапан

Предохранительный клапан

Предназначен для сброса лишнего давления из емкости. Если за основу парогенератора для браги берется скороварка, то такой клапан в ней уже присутствует. При изготовлении агрегата из какой-либо другой емкости, обязательно необходимо его установить и загерметизировать силиконом. Парогенератор без клапана сброса давления – довольно взрывоопасная вещь.

Термометр

Ни для кого не секрет, что вода закипает при 100 градусах, так зачем же здесь термометр? Дело в том, что при нагреве браги с помощью парогенератора важно не пропустить момент. Когда вода нагревается до 85-90 градусов, необходимо снизить интенсивность нагрева, чтобы пар не выделялся слишком быстро, а выделение спирта из браги происходило равномерно.

Обратите внимание: Подходит электронный или биметаллический термометр с капсулой, вваренной в крышку.

Шланг

Крайне желательно, чтобы шланг был силиконовым. Рассчитать его длину и диаметр не сложно:

  • длины должно хватать для соединения парогенератора с перегонным кубом;
  • диаметр должен подходить под штуцеры.

Утеплитель для куба

В качестве утеплителя перегонного куба с нагревом через парогенератор можно использовать любой термостойкий материал. Так как куб не будет нагреваться на прямом огне, а основное тепло пойдет браге, а не стенкам емкости, нет необходимости подбирать не горящий материал.

Часто с этой целью используется сантехнический утеплитель, а также другие виды на подложке из фольги.

Терморегулятор

Терморегулятор требуется для парогенератора, оборудованного тэном. Если интенсивность нагрева электрической или газовой плиткой можно регулировать на самом нагревательном элементе, то с тэнами без терморегулятора работать довольно сложно.

Обратите внимание: В парогенераторе с тэном важно контролировать количество воды. Если ее остается меньше четверти, необходимо уменьшить силу нагрева. После полного выкипания воды из емкости тэны сгорают практически моментально.

к меню ↑

8.2 Подбор емкости

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

к меню ↑

8.3 Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

к меню ↑

8.4 Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

к меню ↑

8.5 Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

к меню ↑

8.6 Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

  • Проверить герметичность изделия наполнив его водой.
  • Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
  • Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
  • Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

Источники


  • https://delta-instrument.ru/kotly/samodelnyj-parogenerator.html
  • https://seti.guru/parogenerator-svoimi-rukami
  • https://www.tproekt.com/kak-izgotovit-parogenerator-svoimi-rukami-delnye-sovety-domasnim-masteram/
  • https://alcofan.com/nagrevanie-bragi-vodyanym-parom.html
  • https://2proraba.com/banya/parogenerator-dlya-bani-svoimi-rukami.html
  • https://v-teplo.ru/parogenerator.html
  • http://openfile.ru/remont/%D0%BF%D0%B0%D1%80%D0%BE%D0%B2%D0%BE%D0%B9-%D0%BA%D0%B0%D0%BC%D0%B8%D0%BD-%D1%81-%D0%BF%D0%B0%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80%D0%BE%D0%BC-%D1%8D%D0%BB%D0%B5%D0%BA.html
  • http://electricadom.com/kamin-s-parogeneratorom-illyuziya-ognya-i-illyuziya-polzy.html
  • https://gradusinfo.ru/alkogol/samogon/samogonnyj-apparat/parogenerator-dlya-samogonnogo-apparata.html
  • https://beerhead-bar.ru/samogon/distillyator-s-parogeneratorom.html
  • https://posamogonu.ru/samogonnye-apparaty/oborudovanie-i-aksessuary/parogenerator
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
