Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

Озонатор — вред или польза?

По своей сути озон — это сильный окислитель, такой же, как фтор и хлор. Он уничтожает микроорганизмы, и поэтому ультрафиолетовая бактерицидная озонирующая лампа массово используется для дезинфекции. При этом человеческие клетки имеют собственные антиоксиданты, часть из которых находится в клеточных мембранах. Антиоксиданты препятствуют реакциям окисления, которые нежелательны, и таким образом исключают вредное влияние озона на организм человека. Хотя при высоких концентрациях воздействие озона может быть разрушительным, газ может преодолевать антиоксидантный клеточный барьер и наносить организму вред.

Поэтому официальная медицина озонотерапию не признаёт, хотя озонация помещений и лампы ДРЛ для дезинфекции широко применяются. Можно сказать, что медики просто перестраховываются, по одной лишь причине — грань между полезными и вредными свойствами озона слишком тонка. Но нетрадиционная медицина озонотерапию широко применяет и пропагандирует.

По вопросу вреден ли для человека озон, можно сказать следующее: при превышении его концентрации в первую очередь страдают слизистые оболочки респираторных путей, бронхов и легких. Возможны воспалительные процессы в этих органах, развитие бронхитов, эмфиземы легких и пневмосклероза. А если вдохнуть высококонцентрированный озон, можно получить смертельное отравление.

Ещё к вредным последствиям озона можно отнести образование нерастворимого холестерина. Длительное вдыхание озона (например, если практиковать слишком частое озонирование салона автомобиля) у мужчин может привести к массовой гибели сперматозоидов и бесплодию. Слишком частое озонирование помещений может спровоцировать рост раковых клеток и преждевременное старение.

Поэтому нужно знать предельно допустимые концентрации озона в воздухе. Максимум составляет 0,1 миллиграммов на кубический метр воздуха. Хорошая новость состоит в том, что концентрацию, в 10 раз меньше предельной, обонятельные рецепторы человека прекрасно улавливают. Поэтому можно утверждать, что озонаторы в розничной продаже – вполне безопасные приборы.

к меню ↑

Принцип работы озонатора

Итак, в продаже встречаются приборы, называемые озонаторами. Как они работают, каков принцип работы озонатора? Любые, в том числе и московские озонаторы, вырабатывают озон несколькими способами:

  • Самый эффективный способ — это воздействие на обычный кислород мощного электрического разряда. Этот метод используется в большинстве озонаторов.
  • Ультрафиолетовое облучение кислорода. Это малоэффективный способ, и редко используемый, потому что в результате получается слишком мало газа на выходе.
  • Особая химическая реакция. Этот метод из-за дороговизны необходимых реактивов применяется редко.

Вообще все озонаторы делятся на промышленные, домашние и медицинские. Основное отличие между ними — в объемах получаемого газа и в исходном сырье, воздух используется или чистый кислород. Поэтому, принципиальной разницы между тем, как работает медицинский дезинфицирующий озонатор в виде озоновой лампы и бытовой прибор, нет. В бытовом холодильнике небольшая специальная лампочка обеспечивает обеззараживание озоном по тому же принципу, что и большие лампы в операционных или промышленных установках.

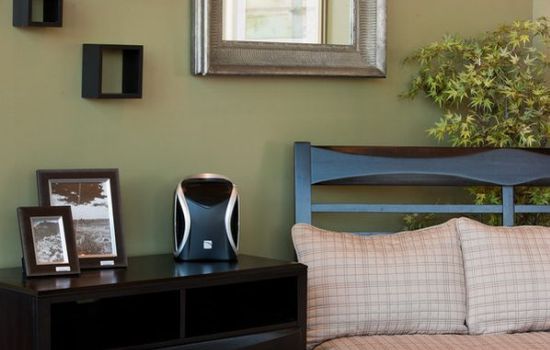

Озонирование квартиры

Итак, что вы получите, если будете в разумных пределах озонировать свою квартиру, для чего нужен озонатор воздуха в квартире?

  • Озонаторы воздуха для современного дома — это в первую очередь дезинфицирующие приборы, которые убивают все патологические микроорганизмы. Между прочим, устройство это боятся даже клопы, не говоря уже о пылевых клещах, которые вызывают аллергии.
  • Озонирование любых помещений способствует разрушению в воздухе токсических веществ.
  • Озонаторы для дома будут мягко стимулировать ваше кроветворение.
  • Периодическая озонация бытовых помещений будет способствовать тому, что в вашем организме будет рефлекторно усиливаться синтез собственных биологически активных веществ.
  • Свертываемость вашей крови будет снижаться, что облегчит работу сердца и сосудов. Обычный озонатор Гроза способен предотвратить образование тромбов и развитие атеросклеротических бляшек в сосудах, а это снизит риск инфарктов и инсультов.
  • Если вы мучились какими-то болями, они значительно уменьшатся.
  • Человек, пользующийся озонатором для дезинфекции помещений, незаметно укрепляет собственный иммунитет.

Между прочим, озонатор пищевых продуктов используется не только в промышленных установках. Бытовой озонатор для холодильника позволит обезвредить покупные продукты сомнительного качества и удалить из холодильника неприятный запах. А сделанный для дезинфекции помещения прибор можно использовать, как озонатор для ванны, который убьет там всякую плесень, например. Таким образом, озонаторы весьма популярны, как бытовые приборы.

Небольшой озонатор
Такой генератор озона вполне подойдет для холодильника. В нем пропадут лишние запахи и продукты дольше сохранят свою свежесть.

Промышленное озонирование

В промышленности мощные приборы озонаторы используют для:

  • Обеззараживания питьевой воды.
  • Для дезинфекции помещений.
  • Для дезинфекции пищевых продуктов.
  • Для очищения масел.
  • Для отбеливания бумаги.

Особенно широко используется во всем мире обработка озоном питьевой воды, для этого используется многофункциональный озонатор промышленного типа. Это позволяет уничтожить в воде все микроорганизмы, а самое главное — обезвредить большинство активных химических веществ. Кислород, соединяясь с ними, образует нерастворимые в воде окислы, которые легко фильтруется механическими фильтрами. В результате 1 мощный озонатор обеспечивает тонны чистой и безопасной бутилированной воды. Во всём мире хлорирование постепенно заменяется озонированием питьевой воды. Такая вода, пока дойдет до потребителя, уже практически не содержит озона, но обогащена кислородом, то есть ее польза намного увеличивается.

к меню ↑

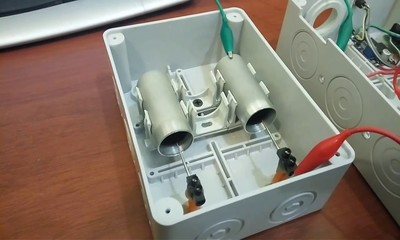

Внешний вид самодельного озонатора

Решил проверить эффективность озонирования воздуха с целью уничтожения неприятных запахов, болезнетворных микробов, вирусов, плесени, насекомых, мышей и крыс, сделав самодельный озонатор за пару часов из готовых узлов, потратив всего $5.

к меню ↑

Плюсы и минусы самодельных бытовых озонаторов

Самым жирным плюсом при изготовлении самодельного устройства является его низкая по сравнению с заводским аналогом себестоимость. Иногда разница в цене может быть даже не в разы, а в десятки раз. Дальше – при грамотном подходе можно собрать экономичный в смысле энергопотребления, безопасный в эксплуатации и производительный прибор. Третий плюс – полная свобода в смысле дизайна. Можно собрать оригинальный, стильный и производительный прибор, единственный в своём роде.

Минусы – для сборки своими руками подобных устройств нужен богатый опыт работы и теоретические знания. Отсутствуют какие-либо заявленные параметры, все подбирается зачастую экспериментальным путём. Нет заводской гарантии и инструкции по эксплуатации – нюансы работы прибора также проверяются на практике.

к меню ↑

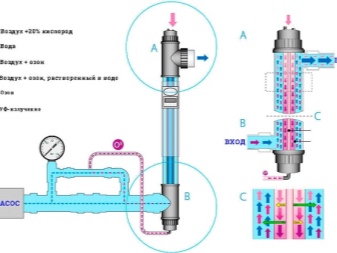

Озонатор своими руками

Схемы сборки этих приборов довольно просты. Особенно предназначенных для обработки воздуха. Но и для воды сделать озонатор своими руками реально.

Тем более, его устройство соответствует известному принципу работы. А необходимые компоненты не являются чем-то дефицитным:

  • Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
    Воздушный фильтр с охладителем (возможно применение канала вентсистемы дома);

  • Трансформатор высокого напряжения (например – блок строчной развертки от старого телевизора), прочие радиодетали;
  • Электроды (пластины) из цветных металлов;
  • Реактор – герметичный бак, где будет генерироваться воздушно-озоновая смесь;
  • Герметичный бак объемом 100 – 200 л с засыпкой из активированного угля;
  • Эжекторный насос;
  • Элементы трубопровода.

Однако опасность высокого напряжения обуславливает нежелательность применения самодельных аппаратов при водоподготовке. Даже если отравления переизбытком газа или получения травмы от удара током не произойдет, качество такой водоочистки останется под вопросом.

к меню ↑

Простейшая структурная схема

В простейшем случае озонатор – генератор высокого напряжения, выходные сетки которого обдуваются отдельным вентилятором. В схему обязательно включён плавкий предохранитель, защищающий сеть и провод от повреждения из-за короткого замыкания. Устройство потребляет энергии намного меньше, например, электроплитки, а значит, предохранитель на 0,5 или 1 ампер вполне сойдёт.

Сетка (или контур) – полосковая линия на керамическом диэлектрике, слабо светящаяся небольшим коронным разрядом, ионизирующим и озонирующим воздух. Вентилятор позволяет этому контуру (и плате генератора) охлаждаться – правильно, без нарушения технологий.

Собранный прибор способен работать в течение долгого периода времени.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

Схема для изготовления самодельного прибора

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

На схеме

Название Номинал Кол-во Примечание
VT1 Биполярный транзистор КТ805АМ 1
VT2 Биполярный транзистор КТ361А 1 Номинал с любой литерой
R1 Резистор 100 Ом 1 1–2 Вт
R2 Резистор 56 кОм 1
R3 Резистор 1 кОм 1
R4 Резистор 260 Ом 1
R5 Резистор 100 МОм 1
T1 Трансформатор ТВС110ПЦ16(ТВС110ПЦ15) 1 С телевизора
У1 Умножитель напряжения УН9/27–1,3 1 С телевизора
Умножитель напряжения (самостоятельная сборка)
VD2–VD5 Диод КЦ105Г(7ГЕ350АФ) 4 С напр. до 8 кВ
C2–C4 Конденсатор 320 пФ 4 С напр. до 20 кВ

Необходимые инструменты и материалы для создания бытового озонатора

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Из инструментов могут понадобиться паяльник с оловом и припоем, плоскогубцы, дрель с тоненьким сверлом, мелкий инструмент вроде ножика и пинцета.

Помимо розетки питания 220 В, понадобятся:

  • преобразователь напряжения, схем для самостоятельной его сборки в интернете много, можно выбрать какой душа пожелает;
  • индуктивная катушка;
  • излучатель, посредством которого будет создаваться озон;
  • корпус, дабы излучатель имел вид полноценного устройства, а также чтобы не влезть рукой или ещё какой частью тела, куда не стоит влезать.

Все перечисленные компоненты можно при желании собрать собственными руками, если есть навыки в радиотехнике.

Если не хочется возиться с преобразователем, в этих целях сойдёт диммер заводского производства. Как индуктивная катушка годится катушка зажигания от «Жигулей» или «Запорожца», её только нужно будет укомплектовать двумя конденсаторами ёмкостью 2мкФ на 630 вольт.

Для излучателя понадобятся следующие детали:

  • две гетинаксовых пластины габаритами 100X100X3 мм;
  • четыре гетинаксовые планки габаритами 100X10X4 мм;
  • две пластины из алюминия 80X80X1 мм;
  • стекло 80X80X2 мм.

Пластины служат наружными плоскостями. В центральной части находится стекло, поверх которого с обеих сторон располагаются изолирующие планки. Поверх них расположены алюминиевые пластины с клеммами. Получается конструкция с зазором между пластинами, где и будет создаваться озон за счёт коронного разряда. При сборке следует исключить контакт алюминиевых пластин между собой.

Также понадобятся провода высокого напряжения и изоляторы. Корпус собирается из имеющихся материалов либо покупается подходящего размера после проведения успешных испытаний прибора.

Последовательность действий

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Прежде чем начать эксплуатацию собранного прибора, следует убедиться в его правильной работе. Во-первых, работающий прибор издаёт характерный звук работающего трансформатора, потрескиваниями. Второе – при работе в зазоре излучателя должно появляться слабое свечение голубоватого цвета. И третье – в воздухе должен стоять характерный запах озона.

При эксплуатации:

  • Обрабатывая воздух в помещении, агрегат включается на 20–30 минут, причём необходимо покинуть помещение.
  • По возвращению прибор сразу обесточивается, а комната проветривается.
  • Запрещается применение озонатора во влажных помещениях, а также содержащих большое количество проводящей ток пыли.

Важно! Необходимо исключить доступ детей к озонатору.

к меню ↑

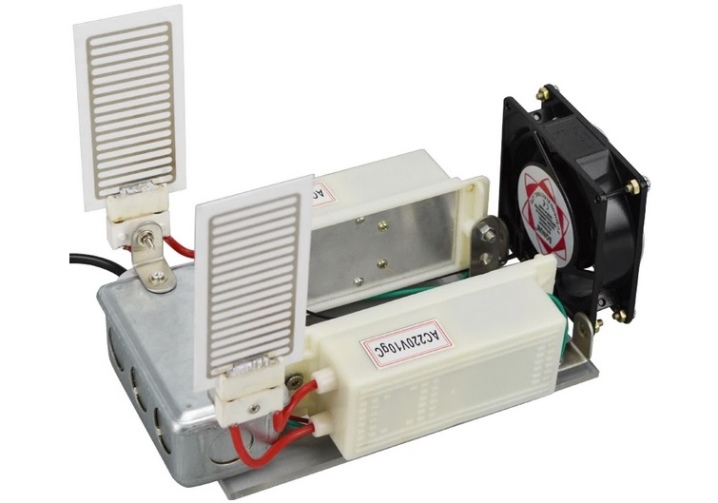

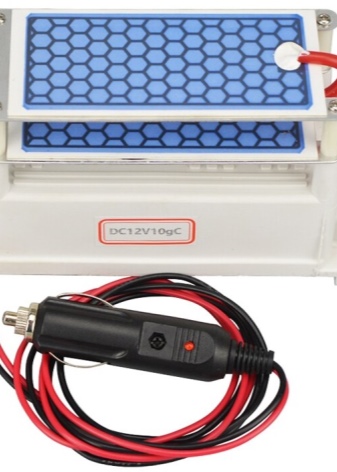

Готовые модули

Простейшая плата стоит порядка $5. Сам излучатель может быть подсоединён к высоковольтным проводам с высокопрочной электроизоляцией. Оптимальная пропускная способность прибора – до 200 мг чистого озона ежечасно. Разные высоковольтные платы рассчитаны на питание от 5 или 12 В (без сетевого блока питания), что позволяет озонировать воздух в салоне автомобиля или закрытой палатке от внешней батареи PowerBank.

Сам импульсный преобразователь при переводе низкого напряжение в киловольты потребляет от 8 ватт мощности.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

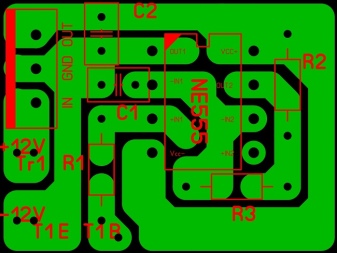

Самодельный преобразователь

Переменное сетевое напряжение можно преобразовать в высоковольтное, применив в качестве повышающего трансформатора автомобильную катушку зажигания. Перед ней ставится преобразователь с сетевым выпрямителем, переводящий частоту тока из 50-60 Гц, скажем, в 25 кГц – как в зарядном устройстве мобильного телефона. Если бы не генератор высокой (сверхзвуковой) частоты, габариты устройства стали бы внушительными и тяжёлыми, как встроенный блок питания советского магнитофона.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

Сборка излучателя

Если не удалось раздобыть керамический изолятор – его заменит обычное оконное стекло. Можно воспользоваться и текстолитом, с которого при помощи мощного паяльника удалены токоведущие дорожки старой печатной платы. Сделать нужно следующие операции.

  • Вырежьте две пластины из стеклотекстолита с толщиной не менее 3 мм и размерами 10х10 см.
  • Положите и закрепите на одном из этих кусков алюминиевую пластину 8х8 см. Проделайте то же самое с другими заготовками из алюминия и стеклотекстолита.
  • Далее закрепите на эту пластину такой же по размеру кусок стекла. Толщина стекла – не менее 2 мм.
  • Скрепите весь «бутерброд» при помощи внешних скоб, расположив их как можно дальше от токоведущих частей. А также приспособьте его под крепление внутри корпуса, установив винтовые стойки или пластиковые натяжители.

Более широкий зазор (свыше 2,5 мм) приведёт к отсутствию разряда. Узкий приведет к тому, что стекло, наоборот, будет вскоре прожжено, а это уже пробитый диэлектрик, который использовать не рекомендуется.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

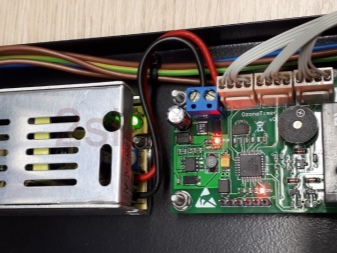

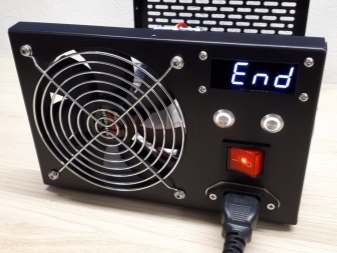

Ограничение по времени

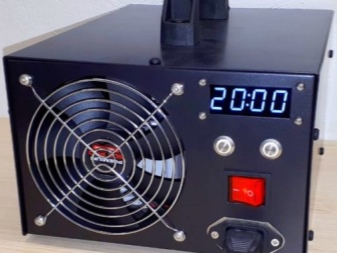

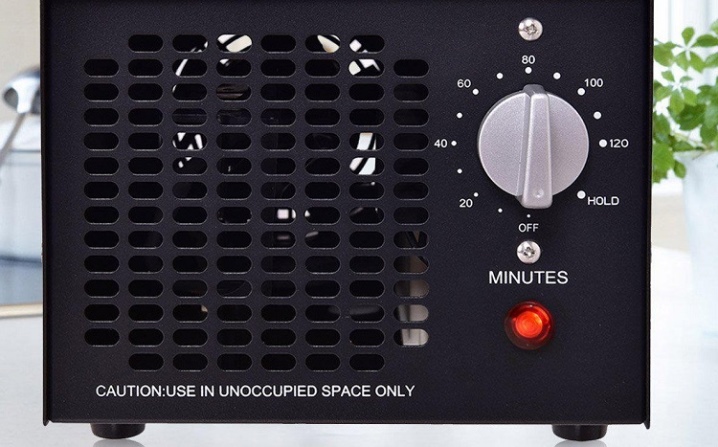

В промышленных озонаторах устанавливается таймер. Например, вы включаете двухчасовой сеанс и уходите из комнаты, забрав с собой домашних животных (если они есть). Если в самодельном устройстве нет таймерной схемы – используйте розетку с функцией таймера или реле времени.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

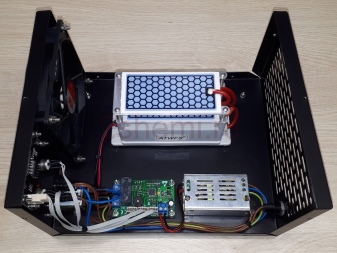

Сборка основной конструкции

Собирая озонатор своими руками, комплектующие размещают, например, в литровой пластиковой таре из-под мёда. Для подачи воздуха и выхода озона в боковых стенках тары просверливаются (или проплавляются с помощью металлической трубки) 10-20 отверстий с диаметром в несколько миллиметров.

Плата генератора (готовая или сборная) и клеммник ставятся на дне банки. К клеммнику подсоединяются сетевые (или низковольтные) провода с сечением не менее 2х0,75 мм (сетевой провод ШВВП). Между клеммником и генератором устанавливается колодочная вставка под плавкие предохранители. Напаивать предохранитель подвесным способом недопустимо – провода могут сместиться, а предохранитель в опасный момент может оказаться выключенным из сети. Вставка позволяет легко сменить этот предохранитель. Также в боковой стенке или отвинчивающейся крышке тары можно отдельно смонтировать мини-выключатель.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

Если озонатор собирается на напряжение 5 или 12 вольт, сойдёт простейший компьютерный вентилятор от блока питания «системника». Крепится он к крышке тары – для него могут быть просверлены дополнительные отверстия, через которые воздух из помещения будет засасываться внутрь. Выходить же он (с озоном) будет через остальные отверстия, насверленные по бокам и в дне. Питание вентилятора также можно обеспечить через старое зарядное устройство для смартфонов.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

Повышающую катушку или трансформатор размещают как можно дальше от сетевого шнура и платы генератора. Озонирующий контур следует поместить в центре конструкции. Для этого он подвешивается на своих же проводах (готовый) или за винтовые вставки (самосборный). Изоляция проводов должна обладать требуемой электрической прочностью, предотвращающей внезапный пробой и утечку разряда «на сторону». Так, хорошо зарекомендовал себя силиконовый диэлектрик.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

Техника безопасности при озонировании помещений

Хотя озон и относится к первому, самому высокому классу опасности вредных веществ, но согласно ГОСТ 12.1.005-76 концентрация озона в одном кубическом метре воздуха менее 0,1 миллиграмм для человека является безопасной и даже полезной. По американским стандартам допустимой считается концентрация озона в воздухе до 0,2 мг/м3. В естественных условиях концентрация озона в городском воздухе составляет около 0,16 мг/м3.

Средний порог чувствительности человеческого обоняния равен 0,01 мг/м3, так что человек без приборов может точно определить наличие озона в воздухе. Благодаря этому свойству обоняния озонирование помещений можно проводить без нанесения вреда людям и домашним животным.

Стоит отметить, что озон опасен только для дыхательных путей человека и даже при большой концентрации не наносит вреда коже. Поэтому затаив дыхание можно зайти в озонируемое помещение, например, чтобы выключить озонатор или открыть окно для проветривания.

к меню ↑

Свойства озона

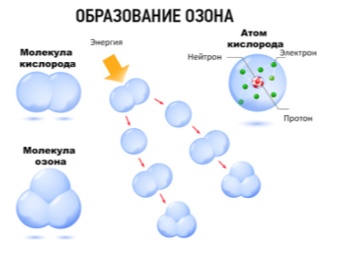

Молекула озона включает в себя три атома кислорода и выражается формулой О3, является неустойчивой и легко диссоциирует на атом и молекулу кислорода – О2, которым мы дышим. Озон в 1,5 раза тяжелее воздуха.

Время полураспада молекул озона в воздухе и воде приведено в таблице. Это означает, что концентрация озона в воздухе, например, при температуре 20°С через 90 минут после прекращения его генерации уменьшится в два раза, через три часа в четыре раза, а через 4,5 часа – в восемь раз, и так далее.

 Период полураспада озона в воздухе и воде
Температура, °С Время полураспада, мин
Воздух Вода
50 10 3
35 30 8
30 60 12
20 90 20
0 3 дн -
-25 8 дн -
-35 18 дн -
-50 1 мес -

Для гибели болезнетворных микробов, плесени, выведения тараканов, мышей и крыс из замкнутых помещений, необходимая концентрация озона в воздухе может достигать 12 мг/3. Таким образом, для того, чтобы в помещении после выключения озонатора концентрация озона естественным путем снизилась до безопасного для человека уровня 0,2 мг/3 необходимо выждать 9 часов. В случае необходимости, это время можно сократить до часа, хорошо проветрив помещение. Но не стоит торопиться, чем дольше будет сохраняться высокая концентрация озона, тем лучше будет конечный результат.

Озон имеет высокий окислительно-восстановительный потенциал, чем и объясняется его пагубное влияние на весь живой мир, включая микробы, бактерии, плесень, пылевые клещи, насекомые и грызуны (мыши и крысы). Озон также хорошо, в отличие от освежителей воздуха, которые только маскируют запахи, устраняет любые неприятные запахи, включая запахи домашних животных, краски, гари, гнили и всех остальных. При этом не наносит вреда окружающим предметам.

Чистый озон при нормальной температуре представляет собой газ бледно-фиолетового цвета. При малой концентрации в воздухе увидеть его невозможно.

к меню ↑

Необходимая концентрация озона в воздухе для обработки

Для эффективной борьбы с микроорганизмами, насекомыми, мышами, крысами, плесенью и неприятными запахами нужно в помещении, для каждого конкретного случая обработки, воздух насытить определенным количеством озона. Приведенные данные в таблице являются ориентировочными и могут значительно отличаться в зависимости от различных факторов.

Таблица параметров озонированияОбъект озонирования Концентрация озона, мг/м3 Время обработки не менее, час. Результат
Микробы в воздушной среде и на поверхностях 2 0,5 Гибель 100%
Бактерии и вирусы в воздушной среде и на поверхностях 15 0,5 Гибель 100%
Летающие насекомые, включая моль 2 2 Через 1-3 дня погибают
Тараканы, муравьи, блохи, клещи 12 1 раз в неделю по 4 часа два раза Через время погибают
Мыши, крысы 12 4 Через время погибают
Плесневые грибы 30 1 Угнетает размножение и рост
1500 1 Разрушает вегетативные формы
20000 1 Разрушает споры
Охлажденное мясо и рыба 15 по 2 часа ежесуточно Увеличивает срок хранения в 2-3 раза
Овощи, фрукты 10 1 Увеличивает срок хранения
Неприятные запахи 10 2 Изменяет формулу молекул и запах исчезает

Если озонирование не дало желаемого результата, то его надо повторить, увеличив концентрацию озона или время воздействия. Операция безвредна, поэтому количество обработок ничем не ограничено.

к меню ↑

Расчет времени озонирования помещений

Время озонирования помещения или камеры напрямую зависит от их объема, производительности озонатора, температуры и влажности воздуха.

Поэтому на первом шаге необходимо рассчитать с помощью приведенного онлайн калькулятора объем воздуха в помещении.

На следующем шаге, исходя из требуемой концентрации озона в воздухе, с учетом объема помещения и производительности озонатора с помощью онлайн калькулятора рассчитывается теоретическое время озонирования.

Как было написано выше, во время работы озонатора происходит не только насыщение воздуха озоном, но и из-за взаимодействия его с окружающей средой, одновременно часть озона распадается. При продолжительной работе озонатора наступает равновесное состояние, когда количество озона в воздухе, несмотря на работу озонатора, перестает увеличиваться. Поэтому в формулу расчета был введен коэффициент, равный двум, корректирующий конечный результат в связи с расходом озона на химическое взаимодействие.

В данном случае следует руководствоваться следующим правилом, чем выше концентрация озона в воздухе и больше время обработки, тем лучше. Главное соблюдать технику безопасности – не находиться в помещении, если присутствует запах озона.

к меню ↑

Применение озонатора в домашних условиях

В таблице необходимой концентрации озона для борьбы с неугодными соседями приведены режимы озонирования. В Рекомендациях по озонированию подробно расписаны способы применения озонатора. Поэтому сделаю только краткий обзор наиболее востребованных случаев применения самодельным озонатором в домашних условиях.

к меню ↑

Обработка озоном камер холодильника

Обрабатывать озоном камеру холодильника можно без его отключения и удаления продуктов. Достаточно поставить озонатор на верхнюю полку, включить его на 5-10 минут и не открывать дверь в течение нескольких часов. За это время произойдет дезинфекция всех поверхностей холодильной камеры и упаковок продуктов.


Озонирование камеры домашнего холодильника

В дополнение будет продезинфицированы каналы системы подачи охлажденного воздуха и испаритель, которые для обработки традиционными способами в современных холодильниках недоступны. В них скапливаются пары продуктов питания, в которых заводятся микробы. В результате этого, даже после мойки камеры в холодильнике, находящемся в эксплуатации несколько лет, может присутствовать неприятный запах.

к меню ↑

Обработка озоном шкафов для хранения вещей

При хранении без проветривания верхней зимней одежды, особенно из шерсти и меха в шкафах может завестись моль. Для предотвращения порчи вещей молью достаточно поместить озонатор в шкафу, закрыть плотно дверцы и включить на 10-15 минут и после этого не открывать шкаф, насколько позволит время.


Озонирование платяного шкафа

Даже одна обработка шкафа в год позволить исключить появление моли и устранит на время неприятный запах.

к меню ↑

Обработка озоном мягкой мебели

Новая мягкая мебель – кресла и диваны с кожаной или обивкой из ткани, обычно издают специфический неприятный запах, который со временем исчезает. При желании ускорить процесс можно обработать помещение озоном.

Если помещение большое или запах очень сильный, то можно обернуть изделия полиэтиленовой пленкой и под нее установить озонатор. Озон отлично проникает в материалы пористой структуры, поэтому хватит 10 минут обработки и запах исчезнет.

Таким же способом можно продезинфицировать и устранить неприятные запахи, исходящие из старой мягкой мебели. Если запах еще остался, то обработку следует повторить, увеличив время озонирования.

к меню ↑

Обработка озоном обуви

При интенсивном движении, особенно беге ноги, потеют и обувь, особенно спортивная, внутри начинает неприятно пахнуть. Ароматические дезодоранты только маскируют запах, не уничтожая причину его возникновения – микробы. Если поместить обувь вместе с озонатором в полиэтиленовый мешок или герметичную пластиковую емкость, то после 15 минут работы озонатора с последующей выдержкой обувь перестанет пахнуть и все микроорганизмы погибнут. Если полностью запах не исчез, но нужно повторить обработку, увеличив продолжительность воздействия.

Озонирование обуви

Для дезинфекции глубокой обуви, например сапог, более быстрый эффект достигается при использовании озонатора с компрессором, из которого озон выходит через трубку. Сапоги размещаются тоже в небольшом замкнутом объеме, и озон подается непосредственно в голенища.

к меню ↑

Обработка озоном овощей и фруктов

В несколько раз в домашних можно увеличить срок хранения небольшого количества овощей и фруктов. Для этого вымытые овощи или фрукты следует поместить в полиэтиленовый пакет достаточного объема, вставить в него озонатор и включить на пару минут. Далее быстро извлечь озонатор и плотно замкнуть горло пакета.

Озонирование овощей

Например, огурцы при ежедневной обработке, так как каждый день пакет открывался для для приготовления салата, через неделю выглядели, как только что сорванные с грядки.

к меню ↑

Обработка озоном воды

С помощью озонатора можно обеззараживать воду. В настоящее время во многих странах мира на станциях подготовки питьевой водопроводной воды вместо хлорирования используется озонирование, как более эффективный способ ее обеззараживания.

Озонирования является идеальным вариантом для обеззараживания воды в плавательных бассейнах, при этом в воде не остается озона и его запаха, как при обработке хлором, неблагоприятно влияющего на кожу и слизистую глаз. Но озонирование бассейнов применяется редко, так как является самым дорогим и существующих способов дезинфекции воды в бассейне.

Озонирование воды в стакане

Для обеззараживания воды в домашних условиях нужен озонатор, с компрессором, подающий озон через трубку. На конец трубки, для максимального соприкосновения озона с объемом воды устанавливают рассеиватель, который многие видели в аквариумах.

к меню ↑

Озонирование на дачном участке

Применение самодельного озонатора при выращивании овощей на дачном участке, согласно научным исследованиям, доказывает высокую эффективность при борьбе с вредителями.

Для уничтожения вредных микроорганизмов в почве, можно, когда растения еще в теплице не высажены, накрыть почву на высоте несколько сантиметров полиэтиленовой пленкой, под ней поместить озонатор, и включит его на пару часов.

Для дезинфекции семян перед посадкой в домашних условиях достаточно в один слой поместить их в герметичную емкость и создать с помощью озонатора концентрацию озона из расчета 10 мг/м3 и выдержать пару часов. Семена станут стерильными.

Одним из главных врагов растений являются галловая нематода, угнетающая их корневую систему. Если полить несколько раз корневую систему растения водой с высокой концентрацией озона, то по утверждениям ученых, до 90% нематоды погибнет.

Озонирование теплицы на дачном участке

Эффективно озонирование для борьбы с вредителями в парниках и при наличии растений. Концентрация озона должна быть не более 2 мг/м3, время обработки пару часов

к меню ↑

Для чего нужен и как работает ионизатор

По данным исследований полезно для человека ионизированное содержимое воздушного пространства в городских квартирах находится на уровне, который приблизительно в 10–15 раз меньше от требуемого. Если посмотреть на природные условия, то, в зависимости от конкретной местности, число ионов составляет 600–50000 на 1 кубический сантиметр.
Ионизатор воздуха своими руками
Благодаря стандартному очистителю воздуха, который используется в домашних условиях, количество полезных ионов возрастает, что благотворно влияет на организм человека. Ионизация способствует укреплению иммунитета, нормализации сна и сердечно-сосудистой системы, снижению утомляемости, риска инфекционных и прочих заболеваний. Ионизатор, установленный в квартире, удаляет из воздуха аллергены, пыль, бактерии и вирусы, и делает его намного более чистым.
Ионизатор воздуха своими руками
Основная функция ионизатора заключается в придании воздушным частицам отрицательного заряда. После этого новые частицы – аэроионы – приобретают свойства, которые благотворно действуют на людей. Благодаря наэлектризованным молекулам кислорода происходит оздоровление воздушной среды и в итоге – общее самочувствие человека улучшается.

к меню ↑

Назначение и принцип функционирования

Прежде чем разобраться с тем, как сделать ионизатор воздуха своими руками, требуется детальнее изучить характерные черты оборудования и принцип его работы.

Согласно исследованиям, в воздухе квартир число ионов, положительно влияющих на человеческий организм, составляет в 10−15 раз меньше нормального значения.

На природе их число равняется показателю от 600 до 50 тыс. единиц на кубический сантиметр.

В случае проживания в квартире просто не обойтись без прибора, очищающего воздух, поскольку он обеспечивает увеличение количества полезных ионов.

Благодаря этому укрепляется иммунная система, улучшается сон, восстанавливается нормальное функционирование сердца. Кроме того, снижается утомляемость и вероятность возникновения инфекционных и вирусных заболеваний.

Главная функция устройства заключается в придаче частицам воздуха отрицательного заряда, в результате чего они трансформируются в аэроионы, оказывающие положительное воздействие на здоровье человека.

Но для того чтобы простые элементы преобразовались в ионы отрицательного типа, воздушные массы должны пройти сквозь коронный электрический разряд.

Вещества, вызывающие аллергию, пыль и вредоносные микроорганизмы проходя через ионизатор, подвергаются воздействию заряда электричества.

После того как эти элементы достигают пластины, имеющей противоположный заряд, они начинают к ней притягиваться.

Остальные вредные элементы подвергаются оседанию на поверхности, находящейся рядом с очистителем, после чего удаляются в процессе уборки.

Создать коронный разряд можно только при использовании тока с напряжением не менее 15 кВ. Он подается на заостренные электроды из металла в форме импульсов.

к меню ↑

Преимущества использования ионизатора

В пользу использования ионизатора необходимо привести следующие достоинства прибора:

  1. Опять же следует упомянуть о разбавлении воздуха отрицательно заряженными ионами, что помогает легко дышать и пребывать в комфортабельной обстановке с «натуральным природным» климатом.
  2. Воздух с отрицательно заряженными ионами положительно воздействует для организма.Во-первых, улучшается умственная работоспособность, что хорошо для детей в школе. Во-вторых, значительно снижается усталость при работе за компьютером или длительного просмотра телевизора.
  3. Отрицательно заряженные частицы активно борются с развитием и распространением бактерий и плесени, что также положительно сказывается на здоровье человека.
  4. Ионизатор на кухне помогает избавиться от неприятных запахов, что сказывается на общем микроклимате всего дома.

О пользе ионизатора говорят специалисты, поэтому советуют использовать его в домах, где проживают люди с заболеваниями верхних дыхательных путей.

ионизатор воздуха что это

к меню ↑

Недостатки в работе ионизатора

Есть и некоторые недостатки в работе ионизатора, которые следует также учитывать при его использовании. Здесь выделяют следующие моменты:

  • Необходимая и своевременная чистка прибора. В некоторых устройствах может потребоваться чистка фильтра и всех игл. Делать это довольно хлопотно, поэтому лучше обратиться в сервис-центр, а это приведет к дополнительным затратам.
  • Ионизатор в период своей работы может значительно превысить концентрацию выбрасываемого в воздух озона, а это может спровоцировать простудные заболевания у человека. Поэтому за концентрацией озона необходимо следить, что также доставляет некоторые хлопоты.
  • Есть недоказанная теория о вреде созданного вокруг прибора электромагнитного поля на здоровье человека. Пока существует несколько теорий о самом вреде для здоровья, но точных доказательств нет.

Обращать внимание на отрицательные моменты в использовании прибора или нет – дело каждого.

Но производители и многие специалисты утверждают, что ионизатор следует использовать в домах, где есть люди с заболеваниями верхних дыхательных путей, страдающие от варикозного расширения вен и трофических язв, а также при диагностировании проявлений, относящихся к заболеваниям периферической нервной системы.

к меню ↑

Устройство ионизатора воздуха: правила использования

  • Скопление ионов приводит к оседанию пыли. В помещении, где установлен прибор полы необходимо мыть ежедневно.
  • Ионизатор включается не более чем на 2 часа подряд. Круглосуточное применение устройства запрещено.
  • Необходимо соблюдать дистанцию прибора к людям, находящимся в комнате. Расстояние составляет более 1,5 м, в зависимости от типа конструкции.

Самым безопасным вариантом самодельного ионизатора является солевая лампа. Ее можно использовать в помещении с маленькими детьми и больными людьми. Простая конструкция поможет очистить воздух в помещении и наполнить его отрицательными ионами.

Правильно выполнена конструкция и использование с соблюдением технологических особенностей обеспечат необходимое количество ионов для прекрасного самочувствия всей семьи. Самодельные ионизаторы могут использоваться в любом помещении, автомобиле и даже офисе, где большое скопление техники.

к меню ↑

Требования по ГОСТу к ионизаторам

Ионизатор выделяет отрицательно заряженные частицы, которые измеряются в 1 см куб. Этот параметр называется концентрацией аэроионов и является базовым для ионизатора любого типа. По требованиям ГОСТ, определены минимально и максимально допустимые значения параметра.

к меню ↑

Разновидности ионизаторов

Известно несколько методов ионизации воздуха искусственным путём, каждый из которых требует отдельного внимания.

Ультрафиолетовый

Больничные палаты, помещения в дошкольных учреждениях и школе, особенно в период вирусной инфекции, обрабатываются кварцевой лампой, которая и представляет собой ультрафиолетовый ионизатор.

Во время работы этой лампы и в течении получаса после её отключения не рекомендуется находиться в помещении, так как в воздухе образуется озон и окислы азота, что можно определить по характерному запаху. Спустя 30 минут после отключения лампы воздух снова становится безопасным для вдыхания, поскольку указанные частицы распадаются в силу своей непостоянной природы.

Гидродинамический

Такой ионизатор осуществляет распыление воды, которая имеет электрический заряд, то есть производит не лёгкие отрицательные аэроионы, а водяную пыль (аэрозоль) с электрическим зарядом.

Вначале производились подобные ионизаторы для бытовых целей – они превращали в водяную пыль дистиллированную воду. Позже учёные выяснили, что польза от них небольшая, поэтому прибор был снят с производства, но метод не был забыт, а получил распространение в медицинской практике. Его используют для получения из лекарственных жидкостей электроаэрозолей.

Коронный

Такой прибор также именуется эффлювиальным аэроионизатором. Он работает по методу коронарного разряда и оснащён электрической схемой. Выполняет функцию преобразования переменного напряжения в высоковольтное (несколько десятков киловольт).

Именно коронный ионизатор собирается в домашних условиях. Он имеет своеобразную конструкцию с заострёнными электродами, на которых как раз и подаётся напряжение. Возникает коронный разряд. В результате электроны как бы стекают к острию и их захватывают молекулы кислорода. Наглядно принцип работы такого ионизатора представлен на схеме:

Схема ионизатора

В простых приборах режим работы нерегулируемый, как и производительность по ионам, однако имеются более сложные модификации с регулируемым управлением. Они учитывают напряжение окружающего электрического поля и в зависимости от него корректируют напряжение на электродах.

Бытовые приборы на коронном разряде бывают двух типов:

  • униполярные – производят только отрицательные ионы;
  • биполярные – производят отрицательные и положительные ионы.
к меню ↑

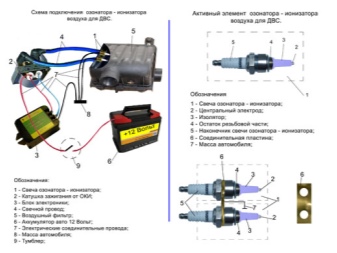

Очиститель воздуха для машины

Автомобильный салон представляет собой закрытое пространство, в которое не обеспечивается приток воздушных масс. Относительную их чистоту можно обеспечить, применяя кондиционер, но ни о какой пользе речи не идет. Именно поэтому большинство владельцев автомобилей начали покупать и самостоятельно создавать очистители воздушных масс.

Начинать создание оборудования требуется с трансформатора. Для этого нужно подготовить сердечник (можно достать из старых ненужных устройств) и кабеля.

Затем выполняется наматывание обмотки: первичная — включает в себя 14 витков, вторичная — 600 витков. После того как будет создана первичная обмотка, нужно выполнить изоляцию, для этого можно использовать 2−3 слоя скотча.

к меню ↑

Люстра Чижевского

Для создания ионизатора воздуха, используемого в доме, можно обратить внимание на люстру Чижевского. Это устройство содержит в себе два элемента:

  • непосредственно люстра;
  • преобразователь высокого напряжения.

Конструкция прибора состоит из алюминиевого обруча диаметром до 100 см, на котором выполняется крепление луженых проводов из меди, их диаметр — 1 мм. Шаг сетки равен 3,5−4,5 см. Провисание сетки касательно обруча находится в диапазоне от 60 до 90 мм. В каждой области пересечения выполняется припаивание металлической иглы, длина которой может достигать 40 мм.

Иглы стоит использовать максимально острые, от этого улучшится эффективность функционирования прибора. К обручу крепят три медных провода, размещенные через каждые 120 градусов. Их концы спаивают вместе над обручем. Далее происходит соединение этой точки и высоковольтного генератора.

Чтобы люстра Чижевского работала должным образом, ей нужно обеспечить высоковольтное напряжение не ниже 25 кВ. Это значение может меняться с учётом площади комнаты. Для этого схема ионизатора дополняется требуемым числом каскадов умножителя, который представлен в виде высоковольтного генератора. После выполнения всех этих манипуляций можно приступать к использованию оборудования.

Главные узлы

Самым важным элементом в устройстве будет электроэффлювиальная «люстра», а еще трансформатор, который преобразует напряжение. Собственно, «люстрой» в этом случае и называется сам генератор отрицательных ионов. С ее лопастей стекают отрицательно заряженные ионы, которые после просто приклеивают к кислородным молекулам. За счет этого последние получат не просто отрицательный заряд, а еще высокую скорость движения.

Замечания по креплению
Механическая основа. Для основы следует взять металлический ободок, причем его диаметр должен быть не меньше 1 метра. Через каждые 4 сантиметра следует натянуть медные оголенные провода с диаметром приблизительно 0.1 см. Они должны образовать образую полусферу, которая будет немного провисать вниз. В углах такой сфера должны быть запаяны иголки, длина которых составляет 5 см, а толщина не больше 0.5 мм. Очень важно, что иглы должны быть максимально качественно заточены, потому что в этом случае уменьшается вероятность образования озона, который в домашних условиях очень вредный. Кстати, именно по этой причине люстра должна быть изготовлена очень ответственно, с точным соблюдением всех сборочных схем. В обратном случае вы сможете получать оборудование, которое не будет способствовать улучшать ваше здоровье.

Замечания по креплению

Чтобы сделать люстру Чижевского своими руками, описание и схема будут крайне важными. К ободку прикреплены три медные провода, которые относятся друг к другу на 120 градусов, а диаметр должен быть не меньше 0.1 см, и точно по центру люстры они будут спаяны вместе. Именно к такой точке следует подать высокое напряжение.

Обратите внимание, что к такой точке требуется приделать крепление, которое будет находиться на расстоянии не меньше 1.5 метра от потолочной балки или потолка. Напряжение должно быть не меньше 25 кВт, и при этом лишь при подобной величине обеспечивается достаточная живучесть ионов, которая позволяет им выполнять свое функции по оздоровлению.

Принцип действия и электрические схемы

Но самым важным в рассказе будет схема люстры Чижевского, без которой вы вряд ли сможете собирать что-то полезное. Сразу следует отметить, что в обычной квартире вы вряд ли сможете найти все нужное для сборки, поэтому потребуется заскочить в магазин радиодеталей. Когда будет идти положительный полупериод, за счет резистора R1, диод VD1 и трансформатор Т1, произойдет полная зарядка конденсатора С1.тринистор VS1 в таком случае обязательно блокирован, потому что через его управляющий электрод ток в такой момент не подойдет. Если же полупериод отрицательный, то диоды блокируются. На тринисторном катоде сильно будет падать напряжение в сравнении с управляющим электродом. Так, на катоде образуется минус, а на управляющем электроде получится плюс. Получается, происходит образование тока, вследствие чего тринистор откроется. В такой момент происходит полная разрядка конденсатора С1, которая пройдет через первичную обмотку трансформатора.

Так как трансформатор применяется повышающий, то во вторичной обмотке появится импульс высокого напряжения. Вышеописанный процесс произойдет в течение каждого периода напряжения, и следует учесть, что импульсы высокого напряжения следует обязательно выпрямить, потому что при разрядке через первичную обмотку появятся затухающие колебания. Применяют для этого выпрямитель, который собирают на диодах от VD3 до VD6. Именно с такого выхода и поступает напряжение (не следует забывать поставить резистор R3) на «люстру». Описанная здесь схема люстры тоже может быть найдена в любом советском журнале для тех, кто обожает радиотехнику, но в любом случае полезно описать ее принцип действия. Без этого будет труднее разобраться в определенных сборочных нюансах.

Трансформатор и тринисторы

Тринистор можно выбирать из КУ201К или даже КУ202К-КУ202Н. трансформатор Т1 вполне может быть сделан из стандартной катушки зажигания Б2Б (6 В) от советского мотоцикла. Правда, никто не запрещает взять для этого аналогичную деталь, но из авто. Если у вас есть старые телевизионные транформаторы строчной разверстки ТВС-110Л6, то это прекрасно. Если третий вывод требуется соединить с конденсатором С1, а второй и четвертый вывод сопрягают с общим проводом. Высоковольтный провод требуется соединить с конденсатором С3 и диодом. Так и делают своими руками люстру Чижевского. Как видите, требуется иметь хотя бы базовые знания в области электроники. Не следует верить тем шарлатанам в Интернете, которые говорят про возможности сборки этой «люстры» из подручных материалов, потому что это практически нереально.

к меню ↑

Стоит ли покупать и использовать ионизатор

Стоит ответить положительно на этот вопрос. Замечали, что в больницах проходят сеансы ионизации воздуха, когда время медики не принимают больных. Благодаря ионизатору воздуха, распадаются молекулы, переносящие простуду и вирусы, передаваемые воздушно-капельным путем. Исследования, проведенные лабораториями, выявили улучшение иммунитета у человека и снижение риска заболевания ОРЗ до 30%, регулярно ионизирующего воздух дома. Врачи назначают аэроионотерапию больным для улучшения здоровья, изредка мешают ограничения подобной терапии (для детей до 3 лет).

Не стоит полагать, что самодельный ионизатор воздуха окажется хуже приобретённого в магазине. Исследований теории не проводилось. Ионизаторы, сделанные собственноручно, по смыслу не отличаются от сделанных на заводе, разница в экономии средств (от 1000 рублей), затраченном времени и ручной работе (на заводах ионизаторы создаются технологическими линиями). Если не получится сделать ионизатор воздуха самостоятельно, сможете купить уже готовый и современный, который впишется в интерьер помещения.

Зачем ионизатор воздуха в доме:

  • Борьба с заболеваемостью, ионизаторы оказывают антиинфекционное действие, что важно для семей с разновозрастными детьми, в садиках и школах, в офисах и пр.
  • Укрепление иммунитета, что необходимо юным чадам, чье здоровье не обладает силой с рождения, функция полезна для пожилых людей.
  • Заглаживание очагов воспалений, ионизация воздуха демонстрирует позитивное влияние на хронические заболевания.

Бытовой ионизатор воздуха для дома помогает быстрее выздоравливать и защищает организм от заболеваний (риск простудиться постоянно имеется). Для детей ионизация воздуха полезна, ведь происходит профилактика краснухи, кори и прочих болезней. Следите, чтобы дети не играли и не присутствовали в комнате во время работы техники. Помимо поддержания здоровья, ионизатор воздуха борется с пылью в помещениях (перестает витать в воздухе и оседает), избавляет от неприятных запахов.

к меню ↑

Обобщённое видение рассматриваемой техники ионизации

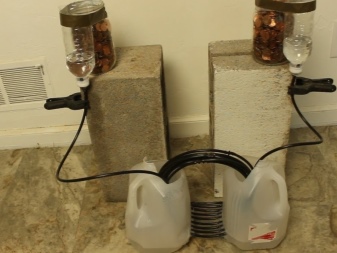

Создание ионизатора воды своими руками, конечно же, невозможно без явного понимания основ техники ионизации. Кроме того, изначально следует протестировать качество водопроводной воды, что предполагается использовать под самодельный ионизатор.

Существует масса наборов тестирования содержимого жидкости в продаже, однако, лучший способ проведения водного анализа – это обращение в сертифицированную лабораторию. Главной причиной такого подхода (тестирования в стенах лаборатории) – является точное определение количества растворённого в жидкости кислорода, плюс точное определение параметра «pH».

Правда значение «рН» для исследуемой жидкости вполне допустимо определить непосредственно в домашних условиях при помощи специальной (лакмусовой) бумаги или посредством электронного измерителя «рН».

Приборы бытового назначения, электролизующие питьевую воду, предлагаются рынком на протяжении уже нескольких лет. Электролизёры вырабатывают (раздельно) кислую и щелочную воду (ионизированную). Также на практике встречаются другие названия такого рода воды:

  • электролизированная восстановленная,
  • щелочно-ионная,
  • электролизированная катодная.

Кислая вода не подходит для питья, но успешно подходит для гигиены лица и рук, ухода за телом. Щелочная вода, напротив, пригодна для питья, поэтому технология ионизатора рассматривается коммерческой и маркетинговой литературой в первую очередь как полезная при лечении:

  • желудочно-кишечного тракта,
  • гипертонии,
  • диабета,
  • злокачественных опухолей.

Рекомендациями, содержащимися в инструкциях, прилагаемых к устройствам ионизации воды, рекомендуется выпивать 1,5–2,0 л такого продукта, независимо от возраста, пола и состояния здоровья потребителя.

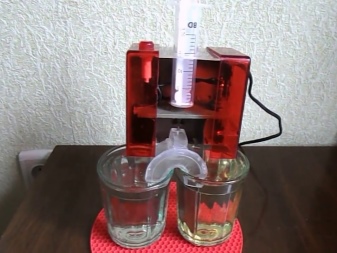

Одна из многочисленных моделей ионизатора воды для домашнего применения, сделанная на промышленном уровне. Между тем вполне доступно сделать ионизатор воды своими руками из доступных деталей

Возможно, потребление ионизированной питьевой жидкости действительно полезно, если реально способствует облегчению симптомов у пациентов, дополняя классические методы лечения, как утверждают некоторые распространители ионизаторов.

Тем не менее, не исключены проблемы общественного здравоохранения, если ионизаторы способны вызывать вредные побочные эффекты у людей, здоровых в других отношениях или скрывать наличие болезней у потребителей, имеющих на вид крепкое здоровье.

к меню ↑

Типы ионизаторов и характеристики производимой воды

Рынком предлагается множество видов более или менее совершенных ионизаторов воды. Большая часть ионизаторов производства Японии, но также быстро заполняют рынок не менее технологичные ионизаторы воды производства:

  • Соединенных Штатов,
  • Канады,
  • Австралии,
  • Китая.

Среднестатистический годовой показатель продаж ионизаторов — более 200 000 приборов по цене от $600 до $3000. Между тем, изобретателями такого рода устройства (разработчиками технологии) являются российские учёные периода 1900-х годов.

к меню ↑

Технологический принцип разделения/очистки на составляющие

Все производимые ионизаторы воды подключаются непосредственно к водопроводу. Фильтрация перед ионизатором осуществляется как минимум через один фильтр с активированным углём, что необходимо для снижения уровня хлоридов водопроводной воды (предотвращения повреждения электролитической ячейки ионизатора).

Структурная схема подключения классического ионизатора для производства очищенного от примесей конечного продукта: 1 – водопроводная вода; 2 – первичный угольный фильтр; 3 – вторичный керамический фильтр; 4 – кислотная pH = 4-6; 5 – щелочная pH = 8-10

Отфильтрованная жидкость допускает минимальное содержание минералов на уровне 50 мг * л-1. Эти условия требуются для производства электролиза в рабочей камере с анодом и катодом, которые разделены полупроницаемой диафрагмой на основе пластика. Плоские (сетчатые) электроды изготовлены из титана, покрытого платиной. Процесс электролиза даёт кислоту и окисленную воду на аноде.

Когда электроны проходят через электрическую цепь, в анодном отделении накапливаются минеральные ионы (HCO3-, Cl-, HSO4-, NO3-,…). По мере высвобождения протонов и кислорода, жидкость приобретает pH значением от 4 до 6 и окислительно-восстановительный потенциал, способный достигать +900 мВ.

Напротив, восстановленная щелочная вода образуется в катодном отсеке. Для этого варианта на катоде накапливаются минеральные катионы (Na +, K +, Ca2 +, Mg2 +,…). По мере образования гидроксильных ионов и водорода, происходит изменение значения pH воды от 8 до 10, и допустимо получение окислительно-восстановительного потенциала на уровне -600 мВ.

Примерно таким образом «картинно» выглядит ход химической реакции внутри ионизатора, по результатам которой на выходе прибора получают два вида обработанной жидкости – питьевой и технической

Эффективность устройства, полученные значения pH и значения окислительно-восстановительного потенциала сильно различаются и зависят:

  • от характеристик местного водоснабжения,
  • от значений напряжения и тока,
  • от расхода воды и температуры.
к меню ↑

Эффект от работы ионизатора воды с практичной точки зрения

Основным эффектом электролиза является значительное снижение значения rH2 (электронная активность) по сравнению с исходной водопроводной водой, в то время как значения pH и потенциал сопротивления остаются относительно стабильными.

Сравнение значений rH2 со значениями минеральной воды показывает: ионизированная вода является усиленно щелочным продуктом. По сравнению с обычными источниками питьевой воды, ионизатор даёт значения pH и Eh, которые редко встречаются в естественной среде.

Поэтому в научных кругах такую воду обычно причисляют к категории синтетических вод. Что касается сопротивления, можно найти диапазон от 1600 до 1700 Ом * см, который стабилен во времени и остаётся в пределах допустимой официальной нормы 900–5000 Ом * см.

С точки зрения рН, этот диапазон может варьироваться цифровыми значениями от 6,8 до 8,7 для данного типа оборудования, а также оставаться относительно стабильным во времени. Для сравнения, нормативным стандартом питьевой воды рекомендуется значение pH между цифрами 6,5 и 9.

Процедура ионизации воды не приводит к аномальным значениям рН. Что касается окислительно-восстановительного потенциала, значения находятся в диапазоне от -654 до +680 мВ. При этом отмечаются сильные изменения во времени для отрицательных восстановительных потенциалов и лучшая стабильность для положительных восстановительных потенциалов.

После поправки на влияние pH, rH2 (электронная активность) находится между значениями 2 и 45. Эти цифры означают, что ионизаторы воды могут эффективно производить оксидированную воду, либо наоборот, воду — антиоксидант.

к меню ↑

Как самостоятельно собрать ионизатор воздуха

Многие интернет-сайты предлагают разнообразные схемы и руководства по изготовлению простого ионизатора из подручных предметов. На самом деле с подобными самоделками вы не просто рискуете здоровьем, они могут нести опасность нанесения ожога или поражения электротоком. В нашем описании мы представляем для вас схему аппарата, который прошел тестирование на практике и выпускается серийно.
Для сборки ионизатора мы должны подготовить такие элементы конструкции:
- металлический корпус – для этого можно взять старый компьютерный блок питания;
- вентилятор – компьютерный кулер;
- силовой трансформатор – на 220/18–20 В, повышающий – ТВС 90П4 или ТВС 90ПЦ10; к последнему добавляем две обмотки из провода ПЭВ-0,35 по 25
- витков в каждой;
- стеклотекстолитовая плата, толщина: 2,5–3 мм;
- провода для соединений, крепежные детали.
Помимо этого, нужно купить набор радиодеталей, список которых мы можем составить по изображению, на котором показана схема воздушного ионизатора:
Ионизатор воздуха своими руками- схема
Ионизатор воздуха своими руками- схема
Мы рекомендуем подбирать следующие радиодетали и их аналоги:
- транзисторы – вместо КТ315, что на схеме, подойдут другие с аналогичной мощностью, КТ816Б являются взаимозаменяемыми с КТ646 с любой буквой;
- стабилитроны – Д815 меняем на похожий со стабилизационным напряжением 15 В; варианты стабилитрона VD4 – КС512А, Д815Д;
- готовые диодные мосты заменяем наборами из отдельных диодов; следим за тем, чтобы напряжение диодов составляло 400 В, а ток – минимум 0,5 А.
Нужно отметить, что остальные элементы мы заменяем общепринятыми аналогами с соответствующими параметрами.
Сделанная своими руками модель ионизатора воздуха, которую мы рассматриваем, работает по следующему принципу. При помощи мультивибратора, который собран на транзисторах малой мощности КТ315 (V1,2), происходит генерирование начальных импульсов. Резистор R7 регулирует частоту этих импульсов в диапазоне 30–60 кГц. Затем с помощью транзисторов КТ816 (VT3,4) происходит усиление сгенерированных импульсов, которые после поступают на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение около 2,5 кВ, и, проходя через умножитель, увеличивается до 15 кВ. Затем напряжение подается на рабочие электроды.
Ионизатор воздуха своими руками- схема
Для самостоятельного изготовления ионизирующих электродов берем многожильный медный провод, снимаем с него изоляцию, и изгибаем жилы во все стороны под прямым углом в виде зонтика. Устанавливаем этот зонтик на таком расстоянии от корпуса, при котором ионы будут вырабатываться в нужном количестве – это делается путем дополнительной настройки.
Нужно отметить, что в схеме предохранителем выступает искровой разрядник, обозначенный SG 1; он срабатывает тогда, когда напряжение на обмотке трансформатора превышается.
Ионизатор воздуха своими руками- схема
Чтобы сквозь электроды «зонта» постоянно проходил воздух, внутрь корпуса на штатное место нужно установить компьютерный вентилятор. Для его питания задействуется силовой трансформатор и выпрямительный блок со стабилизацией, соответственно схеме. Если мы правильно собрали ионизатор, используя рекомендованные детали, то он сразу будет работать.
Воздушный ионизатор изготовить своими силами весьма просто, при этом его можно установить не только у себя дома, но и в автомобиле. С этим устройством вы сможете лучше себя чувствовать и дышать свежим, чистым воздухом.

к меню ↑

Инструкция по изготовлению

Со здоровьем шутить нельзя. Если самодельный ионизатор воздуха будет работать неправильно, то это может нанести только ущерб человеческому организму. Поэтому для того, чтобы сделанный девайс работал максимально эффективно, нужно в первую очередь правильно подобрать все составляющие. Для изготовления девайса вам потребуется трансформаторное устройство, а также генератор преобразователя. Сам девайс нужно будет установить в соответствующий корпус, для этого, например, можно использовать кусок пластиковой сантехнической трубы или две половинки от «Киндер-сюрприза»

к меню ↑

Алгоритм изготовления

Сделать ионизатор самому – задача выполнимая даже для неопытного мастера.

В процессе работы нужно придерживаться определенной последовательности шагов.

  1. Возьмите 2 заготовленных контейнера, сделайте отверстие в 50 мм (как раз 2 дюйма) на одной из сторон каждой емкости. Разместите контейнеры рядом так, чтобы отверстия на сторонах совпали.
  2. Далее нужно взять трубу из ПВХ, вставить кусочек замши в нее так, чтобы он целиком простелил ее длину. Потом в отверстия нужно вставить трубу, чтобы она стала соединителем двух контейнеров. Уточним – отверстия должны быть на самом дне емкостей.
  3. Возьмите электроды, соедините их электропроводом.
  4. Зажимы «крокодил» нужно подсоединить к проводу, который подключен к электродам, а также к системе питания (напомним, она может быть 12 или 14 В).
  5. Осталось поместить электроды в контейнеры и включить питание.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

При включении питания процесс электролиза запускается. Где-то часа через 2 вода начнет растекаться по разным контейнерам. В одной емкости жидкость приобретет коричневый оттенок (какой конкретно, зависит от количества примесей), в другом вода будет чистой, щелочной, абсолютно пригодной для питья.

Если хотите, можно приделать к каждому контейнеру небольшие краники, так будет удобнее извлекать воду. Согласитесь, сделать такое устройство можно с минимальными затратами – и временными тоже.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов
Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

к меню ↑

Рейтинг ТОП ионизаторов воздуха

Всё больше людей стараются заботиться о своём здоровье и благоприятном климате в доме. Составляя рейтинг ионизаторов воздуха, я учитывала не только характеристики приборов, но и их полезные свойства, отзывы покупателей, чтобы обзор получился всесторонним. В ТОП 10 будут участвовать следующие воздухоочистители, ставшие популярными среди покупателей:

  1. Boneco P50
  2. MILLDOM М900 Premium
  3. AIC XJ-297
  4. НПФ ЯНТАРЬ Янтарь-5А
  5. БИОС Ион-Эффект
  6. AIC CF8410
  7. Супер-Плюс Супер-Плюс-Ион
  8. Супер-Плюс Супер-Плюс-Турбо (2009)
  9. AirTec XJ-600
  10. АТМОС Вент-801

Расположение ионизаторов воздуха в рейтинге идёт по принципу к наилучшему прибору с учётом всех основных параметров, положительных и отрицательных свойств.

к меню ↑

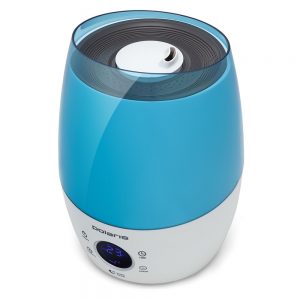

Polaris PUH 7040Di

Polaris PUH 7040Di

Это ультразвуковой увлажнитель воздуха с встроенным ионизатором. Стоимость от 2500 рублей. Габариты (здесь и далее ШхГхВ) 260х260х330 мм Мощность 25 Вт, гарантия 1 год. Емкость резервуара для воды – 3,5 л. Обслуживаемая площадь 40 кв.м. Производитель – США.

Устройство оснащено таймером, позволяющим установить время работы прибора (до 12 часов). Электронный гигрометр измерит влажность в комнате, а дисплей покажет низкий уровень воды. Хозяек порадует простая чистка и многоразовое использование керамического фильтра – мыть прибор теперь не хлопотно.

Прибор не будет причиной пожара благодаря автоматическому отключению при отсутствии воды.

Возможность использования аромамасел – хороший повод устроить романтический ужин!

Ночной режим особенно важен для хорошего сна – электронный дисплей ночью светит не так ярко. Идеально подойдет для квартиры, где есть маленький ребенок.

Оснащен современным сенсорным управлением. Устанавливается на пол.

Представлен в голубом, зеленом, сиреневом, розовом цветах.

к меню ↑

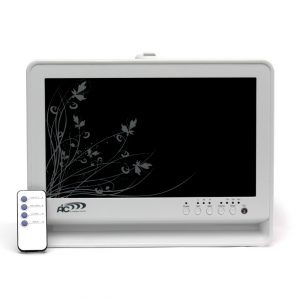

AIC SPS-840

AIC SPS-840

Стоимость от 3330 рублей, габариты 340х190х260 мм. Мощность 38 Вт. Емкость резервуара для воды – 4 л. Рекомендован для комнат площадью до 30 кв.м. Изготовитель – Китай.

В этом ультразвуковом увлажнителе ионизация может включаться и выключаться по желанию пользователя.

Равномерно распределяет влажность с помощью двустороннего распылителя.

Пульт дистанционного управления понравится лентяям – можно управлять прибором, лишний раз не вставая с дивана. Также возможно кнопочное управление непосредственно на приборе.

О своевременном отключении прибора позаботится таймер и автоматическое отключение при недостаточном количестве воды.

Симпатичный дизайн гаджета позволит органично вписать его даже в рабочую обстановку строгого кабинета – внешне прибор похож на монитор небольшого телевизора.

к меню ↑

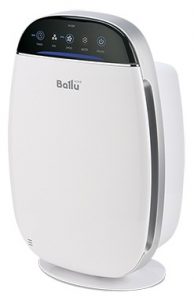

Ballu AP-155

Ballu AP-155

Ионный очиститель воздуха. Стоимость от 7750 рублей, габариты 320х200х495 мм. Мощность 37 Вт, гарантия 12 месяцев. Обслуживаемая площадь 20 кв.м. Произведено в Китае.

Благодаря качественной очистке удаляются даже мельчайшие частицы пыльцы. Сначала на фильтре предварительной очистки оседает крупная пыль, затем НЕРА-фильтр задерживает мелкодисперсные загрязнения, и наконец, угольный фильтр отсеивает неприятные запахи. Трехступенчатая очистка превосходна, что делает этот очиститель находкой для аллергиков.

Имеется таймер и индикатор уровня чистоты воздуха. Режим ионизации при необходимости можно отключить.

Установка напольная.

Современный приятный дизайн хорошо сочетается с сенсорным управлением.

к меню ↑

Winia AWI-40

Winia AWI-40

Стоимость от 11,7 тыс. рублей, габариты 330х330х450 мм. Мощность 15 Вт, гарантия 1 год. Емкость резервуара для воды – 7 л. Площадь увлажнения 20 кв.м. Страна изготовления – Корея.

Winia AWI-40 – это климатическая система, в которой совмещены функции очищения, увлажнения и ионизирования воздуха. Для очистки используются серебряные гидрофильтры Bio-Silver Stone.

Предварительная ионизация воды и воздуха, автоматическое поддержание влажности, автоматическое отключение при отсутствии воды, а также индикатор ее уровня, ночной режим и бесшумность работы – вот полный пакет возможностей этой бытовой мойки.

Это настоящий комнатный волшебник – купив эту систему, вы устроите домашний оазис из абсолютно чистого воздуха. А где еще отдыхать от загазованности большого города, как не дома? Система стоит своих денег, многие покупатели уже убедились в этом.

Вы спросите: биполярные или униполярные ионизаторы установлены в вышеперечисленных моделях? Все современные приборы имеют в своем арсенале возможность вырабатывать ионы разных зарядов.

В заключение необходимо уточнить, что исследований, результаты которых бы доказывали сколько-нибудь существенное положительное влияние ионов на организм человека, пока не было. А значит не стоит всецело рассчитывать на оздоровительный эффект ионизации, забыв про прогулки на свежем воздухе и других методах поддержания иммунитета.

Кроме того, обещанное благотворное действие от ионизации может возникать только после использования прибора в течение некоторого времени, и, к сожалению, носит не накопительный характер. Оздоровиться впрок не получится.

к меню ↑

AirTec XJ-600

Портативный ионизатор для автомобиля AirTec XJ-600

Портативный ионизатор для автомобиля, который можно применять в комнатах до 10 кв.м. Вырабатывает отрицательные аэроионы. Внутри расположена пылесборная металлическая платина, требующая периодической очистки. Сделать это можно гигиеническими палочками. Применять можно только при плюсовой температуре, поэтому в холодное время рекомендуется сперва прогреть салон машины. Нагнетание и распределение воздуха пассивное, то есть без вентилятора за счёт создания эффекта ионного ветра. Рекомендуется использовать при закрытых окнах. Регулятора мощности нет. Обладает слабым эффектом ионизирования, что вполне объяснимо его основным назначением в качестве автомобильного прибора.

AirTec XJ-600
Установка настольный
Обрабатываемая площадь (кв.м.) 10
Тип униполярный
Особенности автомобильный

Ценаот 1160 руб.

  • доступная цена;
  • очень компактный и занимает мало места;
  • бесшумный;
  • уменьшает неприятные запахи.
  • слабовыраженный эффект.

Друг подарил этот приборчик, так как я часто езжу в машине и бывает подолгу стою в пробках. А это значит я дышу выхлопными газами, что нехорошо для здоровья. Работает он бесшумно и сперва не понимала, что он выполняет свои функции. Но со временем заметила, что дышать легче и вообще убрала из салона ароматизаторы, так как этого ионизатора вполне хватает для свежести.

к меню ↑

Boneco P50

Полный комплект Boneco P50 с аромамаслами

Компактный ионизатор с дополнительной функцией ароматизации помещения рассчитан на обрабатываемую площадь не более 10 кв.м. Относится к униполярным приборам, то есть создающих только отрицательно заряженные ионы, что при длительном использовании небезопасно для здоровья. Сбоку есть возможность выдвинуть фильтр и нанести на него несколько капель аромамасла, которое есть в комплекте. Функция ионизации отключаема. Прибор имеет небольшие габариты и его можно применять не только дома, но и в автомобиле. Забор воздуха проходит сбоку и выходит вверх, поэтому можно спокойно ставить его в подстаканник авто или положить набок.

Boneco P50
Установка напольная, настольная
Обрабатываемая площадь (кв.м.) 10
Тип униполярный
Особенности есть ароматизатор

Ценаот 4092 до 4990 руб.

  • компактный и мало весит;
  • выступает в качестве ароматизатора;
  • ионизацию можно отключить вручную.
  • дорогой прибор;
  • в инструкции не указан период использования;
  • небезопасен, так как униполярный.

Качественный и компактный ионизатор, который можно использовать дома, брать с собой в дорогу или в офис. Понравилась возможность использовать его в качестве ароматизатора. Но вот насчёт ионизации воздуха у меня возникли вопросы, так как даже после круглосуточной беспрерывной работы нет запаха озона.

к меню ↑

AIC CF8410

Напольный воздухоочиститель в интерьере

Данный воздухоочиститель имеет дополнительные функции ионизации, работающей по принципу униполярности. Есть также фильтры: фотокаталитический, угольный и HEPA. Ионизатор работает вместе с УФ-лампой, которая дополнительно обеззараживает воздух, убивая бактерии и вирусы. Но такое сочетание нежелательно для здоровья, так как увеличивает производство озона. Управление сенсорное и есть возможность поставить таймер обратного отсчёта с автовыключением и настроить силу вентилятора. Отдельно управлять функциями в данной модели нельзя. Есть индикатор замены фильтра. Установка только напольная. Производитель не указал количество аэроионов, выпускаемых ионизатором. Цена явна завышена, учитывая недоработки продукта.

AIC CF8410
Установка напольная
Обрабатываемая площадь (кв.м.) 35
Тип униполярный
Особенности УФ-стерилизация

Ценаот 11100 руб.

  • приятный дизайн, подходящий под любой интерьер;
  • есть дополнительные фильтры очистки воздуха;
  • при частом использовании заметно уменьшение пыли на поверхности мебели.
  • нельзя по отдельности включать опции;
  • завышенная цена.
к меню ↑

AIC XJ-297

Ионизатор с функцией увлажнения во включённом виде

Основная функция прибора заключается в очищении и увлажнении воздуха. Работает на воде, через которую прогоняется воздух и очищается от пыльцы, пыли, вирусов и бактерий. Для этого есть возможность отдельно включить УФ-лампу. Функция ионизации является вспомогательной. С её помощью в атмосферу попадают отрицательно заряженные ионы. Есть также подсветка и ночной режим, снижающий шум мотора и вентилятора. Загрязнения оседают в воде. Для этого предусмотрено 16 ярусов очистки воздуха за счёт прогона его нагнетателем через водяные пары. Управление сенсорное с подсветкой.

AIC XJ-297
Установка настольный
Обрабатываемая площадь (кв.м.) 28
Тип униполярный
Особенности увлажнитель/очиститель

Ценаот 6990 до 10900 руб.

  • многофункциональность;
  • водяной фильтр, на котором собирается грязь;
  • антибактериальный эффект за счёт ультрафиолета;
  • есть возможность отдельно включать и отключать разные опции.
  • сильный шум при работе.

После обработки комнаты этой вещицей дышать стало легче. Понравилось, что не даёт тумана, как многие увлажнители. Воды хватает примерно на сутки и при её смене видно, что она стала грязная, а значит работает. При работе бурлит и шумит и это единственный минус, так как ночью не включишь.

к меню ↑

БИОС Ион-Эффект

Упаковка и сам воздухоочиститель БИОС Ион-Эффект

Воздухоочиститель компактный и его можно устанавливать на стол или повесить на стену, а также брать с собой на работу. Имеет один режим и через несколько минут уже достигается достаточное количество аэроионов. Как уверяет производитель, встроенный светильник можно использовать в качестве ночника, но пользователи отметили, что он слишком яркий. Рекомендуемое время ионизации 4-5 часов. В час производит 50 000 аэроионов на кв.м. Оптимальное расстояние до человека 3 метра, но всё же рекомендуется проводить ионизацию в безлюдной комнате.

БИОС Ион-Эффект
Установка настенная, настольная
Обрабатываемая площадь (кв.м.) 25
Тип униполярный
Особенности есть светильник

Ценаот 1290 до 4990 руб.

  • доступная цена;
  • быстрая ионизация воздуха;
  • компактность и возможность без труда переносить прибор;
  • малый расход электричества.
  • слишком яркий свет от индикатора.

Полезная вещь, которую я использую не только для детской, но и в остальных комнатах. Ионизирует быстро и хорошо. После применения наладился сон и прошли головные боли. Видимо воздух загрязнённый был, даже при проветривании. А с ионизатором реально легче дышится. Использовать как ночник невозможно, так как светит он как прожектор.

к меню ↑

Лучшие ионизаторы воздуха с озонированием

Часто озонирование и ионизацию воздуха путают между собой, хотя это два разных процесса. При работе ионизатора тоже ощущается небольшое количество озона в воздухе, но это лишь побочный эффект работы, недостаточный для качественного озонирования. Поэтому производители выпускают модели 2 в 1 – ионизатор+озонатор.

Результат работы ионизатора (как правило, униполярного) – очищение воздуха и насыщение его отрицательными ионами. Озонатор же отвечает за уничтожение вирусов и бактерий.

к меню ↑

Green World JQ-881 – надежный домашний гибрид

Благодаря 6 режимам работы, это устройство сможет очистить воздух и воду, насыть среды озоном и отрицательно заряженными ионами. В комплект входят трубки и 4 насадки для обработки разных поверхностей. Микрокомпьютерный контроль эффективно распределяет озон и ионы по помещению и делает управление простым и понятным. Green World JQ можно использовать внутри холодильника, а также для воды, предназначенной для мытья продуктов, купания и других целей.

Достоинства:

  • 6 режимов работы;
  • 4 насадки в комплекте;
  • Микрокомпьютерный контроль;
  • Простое управление;
  • Быстрое распространение ионов и озона.

Недостатки:

  • Нет ароматизации.
к меню ↑

Генератор озона «Алтай» – производительный ионизатор с таймером

Прибор предназначен для обработки воздуха и воды. Он имеет в комплекте гибкие силиконовые трубки и насадки для работы с различными поверхностями. Компактные размеры делают его удобным для использования, хранения и транспортировки. При этом аппарат получился весьма производительным, выдавая до 400 мг/ч озона и 4 млн. ионов на куб. см.

С помощью устройства можно насыщать ионами и озоном воздух и воду для купания, мытья фруктов и овощей, очищения рыбы и мяса от бактерий, а также для дезинфекции аквариумов и прочих целей. «Алтай» имеет таймер работы до 30 минут и механический регулятор.

Достоинства:

  • Компактные размеры;
  • Таймер;
  • Многофункциональность;
  • Простота использования;
  • Высокая производительность.

Недостатки:

  • Нет встроенного вентилятора.
к меню ↑

Лучшие ионизаторы-очистители воздуха

Ионизация воздуха сама по себе очищает его от пыли и аллергенов. Однако чтобы расширить функционал приборов, их оснащают дополнительными возможностями по очищению воздуха. Нередко они имеют съемные контейнеры, в которых оседает вся пыль и загрязнения, либо оборудуются фильтрами.

к меню ↑

ВЕК TJ-968A – многофункциональный очиститель-ионизатор

Прибор имеет многоступенчатую систему очистки воздуха в помещении. Он оснащен формальдегидным, карбоновым, угольным, НЕРА и предварительным фильтрами, а также УФ-лампой и ионизатором. Благодаря устройству из воздуха удаляется до 99% загрязнений, он наполняется отрицательными ионами и свежестью.

Для удобства использования у очистителя предусмотрен пульт ДУ и сенсорная панель на корпусе. Имеется таймер и индикатор замены фильтра, а также опция блокировки от детей. Чистый воздух распространяется по комнате благодаря вентилятору с тремя скоростями вращения.

Достоинства:

  • Многоступенчатая очистка;
  • Таймер;
  • Сенсорное управление;
  • Пульт ДУ;
  • Блокировка.

Недостатки:

  • Необходимость замены фильтров.

Эффективный и функциональный ионизатор TJ-968A 31 ВЕК подойдет для помещений до 30 кв. м, где живут аллергики или маленькие дети.

к меню ↑

AirComfort XJ-205 – справится даже с неприятным запахом

Устройство использует технологию ионного бриза, устраняет неприятные запахи, уничтожает бактерии и очищает воздух от различного рода загрязнений. Он оснащен электростатическим фильтром, притягивающим частицы грязи, аллергены, грибковые споры и волокна. Фильтрующий элемент легко удаляется из прибора и очищается, его ресурс рассчитан на весь срок службы ионизатора (6 лет).

XJ-205 не имеет шнура, он просто вставляется в розетку, занимая совсем немного места. Аппарат оборудован мягкой светодиодной подсветкой и работает абсолютно бесшумно.

Достоинства:

  • Очищаемый фильтр;
  • Светодиодная подсветка;
  • Компактные размеры;
  • Бесшумная работа;
  • Электростатическая очистка.

Недостатки:

  • Нет ароматизации.

Устройство XJ-205 оптимально для небольших комнат до 25 кв. м, но собой он загородит всю розетку.

к меню ↑

Атмос HG-190 – современный и стильный очиститель-ионизатор

Благодаря электростатическому улавливанию частиц прибор эффективно справляется с очищением воздуха и его дальнейшей ионизацией. Он оборудован панелью со съемными пластинами, собирающими пыль, которые можно легко промыть под проточной водой.

Устройство имеет стильный, современный дизайн, компактный вертикальный корпус с сенсорной кнопкой управления. «Атмос» способен работать в двух режимах мощности. Встроенный вентилятор ускоряет распространение отрицательных ионов, предотвращая их утяжеление и утрату полезных свойств.

Достоинства:

  • Стильный внешний вид;
  • Компактность;
  • Очищаемые фильтрующие пластины;
  • Сенсорное управление;
  • Быстрая ионизация.

Недостатки:

  • Высокая цена.

Ионизатор Атмос HG-190 подходит для жилых комнат и офисов с площадью до 25 кв. м.

к меню ↑

Samme JHQ-802 – простой и надежный

Тихая работа и компактные размеры сделают этот прибор практически незаметным. Зато эффект от его работы существенно отразится на улучшении свойств воздуха. Samme JHQ не только насытит его отрицательными частицами, но и очистит от пыли, плесени, бактерий, частичек шерсти и прочих загрязнений, в том числе от бензола и формальдегидов.

В комплекте с устройством поставляется отвертка-тестер. Поднеся ее к отверстию, по световому сигналу можно определить, что прибор работает исправно.

Достоинства:

  • Небольшие размеры;
  • Умеренная цена;
  • Тестер в комплекте;
  • Тихая работа;
  • Сдержанный дизайн.

Недостатки:

  • Нет ароматизации воздуха.

Для небольшой комнаты в 15–20 кв. м. оптимально подойдет устройство Samme JHQ-802.

к меню ↑

Maxion CP 3610 – автономный прибор

Прибор работает на трех мизинчиковых батарейках (ААА). Благодаря небольшим размерам и своей автономности, он может использоваться не только в маленьких комнатах, но и в труднодоступных местах. Например, в шкафу или холодильнике. В последнем случае он не только устранит неприятные запахи, но и продлит свежесть продуктов, уничтожив бактерии.

Устройство очищает воздух от пыльцы, спор, азотных окислов, табачного дыма, угарного газа, пыли и прочих загрязнений. Работает в одном режиме и имеет всего 1 кнопку для управления.

Достоинства:

  • Компактные размеры;
  • Автономная работа на батарейках;
  • Простое управление;
  • Разнообразие дизайнов корпуса;
  • Доступная цена.

Недостатки:

  • Нет бака для сбора загрязнений;
  • Нет ароматизации.
к меню ↑

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую схему вместо изобретения велосипеда. Озонатор относится к приборам повышенной опасности, поэтому лучше учиться на чужих ошибках, чем на своих. Затраченное на ознакомление с готовыми, рабочими устройствами время окупится с лихвой.

к меню ↑

Важные нюансы сборки бытового самодельного озонатора

Самодельный озонатор
Самым важным моментом является сборка излучателя. Необходимо грамотно подобрать изолирующие материалы, а также убедиться в том, что алюминиевые пластины излучателя не контактируют между собой, в противном случае может произойти короткое замыкание с вытекающими последствиями.

В обязательном порядке готовое устройство монтируется в прочный, не проводящий электричество корпус. Вопрос здесь стоит больше не об эстетике, а о безопасности эксплуатации озонатора.

Немаловажный нюанс – квалификация собирающего озонатор человека. Настоятельно не рекомендуется сборка подобных электроприборов дилетантом, в противном случае до оздоровления воздуха дело может не дойти – понадобится оздоравливать самого собиравшего.

к меню ↑

Правила монтажа прибора

Монтаж осуществляется в такой последовательности:

  • питание от сети;
  • преобразователь напряжения с конденсатором на выходе;
  • низковольтная обмотка катушки;
  • по проводам высокого напряжения питание приходит на второй конденсатор, после чего на излучатель.

На вертикально установленный излучатель воздух подаётся принудительно посредством вентилятора.

[spoiler title="Источники"]

  • https://prohlados.ru/klimat/ochistiteli/ozonator.html
  • https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-ozonator-vozduha.html
  • https://piko-train.ru/dom-i-sad/ozonator-vozduha-svoimi-rukami.html
  • https://stroy-podskazka.ru/ozonator/izgotovlenie/
  • https://www.umeltsi.ru/diy-electronics/5232-ionizator-vozduha-svoimi-rukami.html
  • https://remkasam.ru/kak-sdelat-ionizator-vozdyha-svoimi-rykami.html
  • https://relend.ru/ionizator-vozduha-dlya-kvartiry-vred-ili-polza.html
  • https://kupihome.ru/nastrojka/kak-sdelat-ionizator-vozduha-svoimi-rukami.html
  • https://akak7.ru/ozonator-svoimi-rukami-sxemy-izgotovleniya-ozonatora-vozduxa-iz-raznyx-materialov.html
  • https://domsdelat.ru/poleznie-soveti/kak-sdelat-lyustru-chizhevskogo-svoimi-rukami-opisanie-i-sxema.html
  • https://stroimdom44.ru/ionizator-vody-svoimi-rukami-opyt-samostoyatelnogo-izgotovleniya-iz-dostupnyx-predmetov-so-sxemoj/
  • https://its-city.ru/klimaticheskaya/ionizator-svoimi-rukami.html
  • https://stroy-podskazka.ru/ionizator/vody-svoimi-rukami/
  • https://VseObzorko.ru/10-luchshih-ionizatorov-vozduha/
  • https://TehnoPanorama.ru/ochistiteli-i-uvlazhniteli/ionizator-vozduha-kak-vybrat.html

[/spoiler]


Вверх
Вверх
