Отопление на отработанном масле своими руками: варианты организации

Общий принцип работы пушек

Под обозначением «тепловые пушки» подразумеваются передвижные теплогенераторы, способные быстро осуществлять большую отдачу тепла.

Подобные устройства получили это название как за специфическую продолговатую форму, так и за мощную струю нагретого воздуха, выходящую из специально предназначенного отверстия.

Схема тепловой пушки
Схематичное изображение конструкции тепловой пушки. В моделях, работающих на электричестве, топливный бак заменяется мощным ТЭНом – трубчатым электронагревателем

Принцип работы различных видов подобных устройств состоит в следующем:

  • Главным компонентом подобных приспособлений является нагревательный компонент (ТЭН, горелка). Он размещается в металлическом корпусе. Устройство начинает генерировать тепло только после его включения или розжига.
  • Мощный встроенный вентилятор прогоняет через внутреннее пространство поток воздуха, температура которого повышается при контакте с нагревательным компонентом.
  • Горячая воздушная масса с силой выталкивается через сопло пушки наружу, благодаря чему за несколько минут можно прогреть даже обширное помещение.

В качестве топлива для пушек может использоваться различное горючее: электричество, горячая вода, солярка, сжиженный газ, отработанные минеральные и биологические масла.  В зависимости от применяемого горючего конструкции моделей могут несколько различаться друг от друга.

к меню ↑

Описание пушки на отработке

Тепловая пушка на отработанном масле конструктивно мало отличается от газовой разновидности. В ней имеется горелка, которая предназначена для работы с жидким топливом. Есть в конструкции ещё и вентилятор для нагнетания воздуха. Взамен газового клапана в этом случае устанавливается топливный насос, он отвечает за перекачивание горючего из бака, который располагается под корпусом. В этом и состоит основное отличие.

Отопление на отработанном масле своими руками: варианты организации

По принципу газовых обогревателей оборудование на отработке может иметь одно из двух исполнений, первое предполагает использование прямого, тогда как второе – непрямого нагрева. Перед тем как вами будет изготовлена тепловая пушка на отработанном масле, вы должны учесть, что продукты горения отработки гораздо токсичнее по сравнению с природным газом.

Это указывает на то, что даже в хорошо вентилируемом помещении такой обогреватель в короткое время создаст неблагоприятные условия. Если же устройство оборудовать раздельным отводом газов и патрубком для дымовых газов, то использовать пушку можно будет везде. Для того чтобы обеспечить мобильность, к корпусу необходимо укрепить раму с колесами.

к меню ↑

Отопители на отработке: принцип работы

Источниками энергии для пушки выступают разные виды отработанных жидких масел:

Непригодны слишком вязкие виды горючего с показателем выше 90 по стандарту SAE. Также не стоит заливать в тепловой агрегат экологически опасные вещества.

Воздухонагреватели на отработанном масле характеризуются капельным типом нагревающей конструкции. Топливо капает в раскаленную чашу, испаряется, выделяя тепло. Более мощные приборы предполагают наличие горелки и фильтрующих систем.

В процессе работы нагреватели воздуха на отработанном масле выделяют много продуктов сгорания. Поэтому такие приборы чаще всего стационарные: их соединяют с дымоходом для вывода вредных веществ из помещения. Агрегаты с косвенным нагревом можно использовать для обогрева территорий, где есть люди. Это все те же СТО, гаражи, а также другие виды мастерских, служебные помещения, дачи, теплицы, оранжереи, склады, бытовки.

Мобильные устройства с прямым нагревом, как правило, маломощные, за счет чего и количество выхлопов минимальное. Тем мне менее обогревать такими приборами людные территории не рекомендуется. Компактные агрегаты чаще служат для технологической сушки, а не для обогрева. С их помощью можно ускорить затвердение бетона, штукатурки, краски и прочих отделочных материалов. Особенно полезным обогреватель оказывается во время зимнего строительства.

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Основные характеристики прибора

Для качественно изготовленных моделей тепловых пушек характерны следующие характеристики:

  • прочность и надежность в функционировании;
  • устойчивость к механическим повреждениям, температурным скачкам, появлению коррозии;
  • водостойкость, благодаря чему подобные обогреватели могут применяться для отопления пространств с повышенной влажностью воздуха;
  • долговечность – при правильной эксплуатации приборы могут служить на протяжении 5-10 и даже более лет, не требуя особого обслуживания и проведения ремонтных работ;
  • большой модельный ряд; производители выпускают как небольшие мобильные тепловые пушки, используемые в бытовых целях, так и крупные стационарные устройства, которые целесообразно применять для обогрева обширных пространств, например, производственных цехов или складов.

Следует помнить, что пользоваться тепловыми пушками нужно в вентилируемых помещениях с системой подачи воздуха либо с возможностью регулярного проветривания.

к меню ↑

Необходимый показатель мощности

Основным показателем устройства является его мощность, поскольку именно от нее зависит эффективное функционирование прибора.

Для определения необходимой теплоотдачи прибора важно учитывать одновременно ряд показателей:

  • Объем обогреваемого пространства, для вычисления которого достаточно перемножить его параметры (высоту, ширину, длину).
  • Разницу между температурами внутри и снаружи помещения.
  • Коэффициент тепловых потерь, величина которого зависит от теплоизоляции помещения. Среднее значение этого показателя равняется 1-2, тогда как неутепленное здание имеет коэффициент 3-4, а хорошо теплоизолированный дом – 0,6.

Минимальное значение необходимой мощности, обозначаемое в килокалориях в час, можно получить, перемножив указанные выше величины.

Чтобы перевести определенную цифру в киловатты достаточно умножить число на коэффициент 0,001163. Данное значение и требуется иметь в виду, выбирая готовый прибор в магазине.

к меню ↑

Особенности тепловых пушек на отработке

Конструкция агрегатов, функционирующих на отработанных маслах, в целом аналогична другим видам пушек. Их особенностью является горелка с оборудованной чашей сгорания, на которую идет подача топлива (моторного или другого масла) при помощи ротационного насоса.

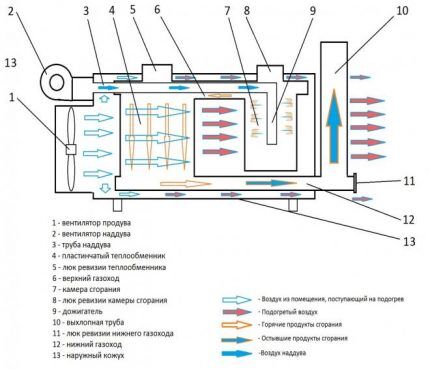

Схема тепловой пушки
Схема работы тепловой пушки на отработке с наддувом и поддувом, выносным маслонасосом, двумя газоходами и блоком управления

Под воздействием нагрева горючие вещества сгорают, при этом выделяется тепло и продукты сгорания, которые выводятся за пределы помещения через специально предусмотренный для этих целей дымоход.

Различные модели могут иметь свои конструктивные особенности. В одних предусмотрено два вентилятора, один из которых нагревает отсек сгорания, другой подает свежий воздух к камере. В других используется выносной маслонасос, при помощи которого горючее попадает в камеру сгорания.

Биомасла в качестве топлива для пушки
В качестве горючего для тепловых печей на отработке можно применять также пришедшие в негодность биологические масла, в частности, безнадежно прогорклый фритюр

Масляные пушки считаются безопасными для людей и домашних животных. Их можно применять для отопления гаражей, складов, теплиц и других помещений. Разрешения на их использование не требуется, однако при их применении необходимо соблюдать правила противопожарной безопасности.

к меню ↑

Виды агрегатов на отработанном масле

Аналогично газовым и дизельным пушкам, устройства, работающие на отработке, могут быть двух основных типов: прямого и непрямого действия.

У моделей первого типа (прямого нагрева) внутри корпуса-цилиндра располагается круглая газовая горелка, которая со всех сторон обдувается воздушным потоком, перетекающим от вентилятора. Нагретая воздушная масса совместно с продуктами сгорания выпускается через трубу, расположенную на противоположной стороне пушки.

Разновидности тепловых пушек
Пушка с прямым нагревом имеет большую теплоотдачу, однако при ее работе в помещение попадают вредные вещества. Этого недостатка лишены модели с непрямым действием

Поскольку газообразные отходы содержат вредные для здоровья людей и животных вещества, пушки рекомендуется применять лишь в хорошо проветриваемых пространствах. Устройства прямого нагрева могут использоваться для поддержания комфортной температуры в безлюдных помещениях: постройках, гаражах, цехах.

Конструкции тепловых пушек второго типа (непрямого нагрева) снабжены встроенной системой, позволяющей отделять дымовые газы, выделяющиеся при горении масла. В то же время тепло от них передается продуваемому вентилятором воздуху, который скапливается в предусмотренном для этой цели теплообменнике, что позволяет избежать прямого контакта между газом и воздушными массами.

Последние после обогрева выходят из теплообменной камеры через специальный проем, оборудованный в корпусе, тогда как продукты сгорания покидают пушку через боковой патрубок, который подсоединяется к трубе дымохода.

Модели непрямого нагрева отличаются экологичностью, при их использовании в помещение не попадают вредные газы, а также отсутствуют запахи, благодаря чему подобные устройства годятся для отопления помещений в присутствии людей.

Все тепловые пушки на отработке можно также разделить на следующие категории:

  • Стационарные – устройства большой мощности, которые устанавливают на одном месте и подсоединяют к дымоходу.
  • Мобильные – компактные приборы, которые можно передвигать по помещению. Как правило, они имеют прямой нагрев и небольшую мощность, поскольку устройства с масштабной теплоотдачей выделяют много продуктов сгорания.

Аппараты, функционирующие на отработанных маслах, различаются по габаритам, форме, дизайну, наличию дополнительных функций.

Различают пушки прямого и непрямого нагрева:

  • стационарные – мощные агрегаты, подсоединенные к дымоходу;
  • мобильные – маломощные воздухонагреватели, как правило, прямого нагрева.
к меню ↑

Преимущества и недостатки пушек на отработке

Масляные нагревательные приборы имеют свои позитивные и негативные стороны. У пушек этого типа имеется множество достоинств.

Они универсальны: тепловые агрегаты могут работать не только на минеральных маслах (тепловое, моторное), но и на других видах топлива, например, на биологическом масле или смеси горючих веществ. Не допускается лишь применение трансформаторного и других масел, плотность которых превышает 90 по шкале SAE.

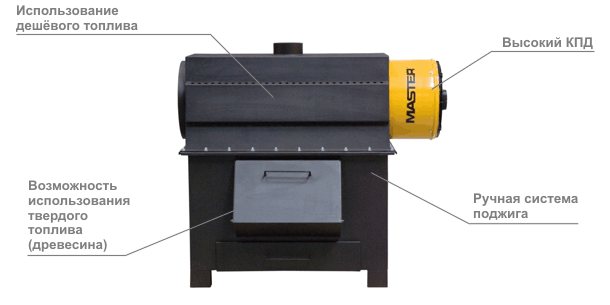

Плюсы моделей на отработке
Нагревательные приборы, для функционирования которых применяются различные отработанные масла, позволяют утилизировать отходы транспортного горючего, загрязняющего окружающую среду

Они дешевы: отработанное минеральное или биологическое масло, которое используется в качестве горючего для подобных моделей тепловых нагревателей, не подлежит восстановлению и является отходом производства. Его можно приобрести по минимальной стоимости.

Приборы имеют высокий КПД. Коэффициент полезного действия современных моделей тепловых приспособлений может достигать 100%.

Использование тепловых пушек
Тепловые пушки разных видов находят широкое применение как в быту, так и в народном хозяйстве. Их применяют для экстренного обогрева жилья, поддержании комфортной температуры в общественных и производственных зданиях, теплицах и оранжереях

При использовании моделей непрямого нагрева прибор не выделяет неприятных запахов, сажи и копоти, поэтому воздух в помещении всегда остается чистым.

Но при горении топлива в приборах выделяется углекислый газ, количество которого зависит от мощности прибора. Из-за высокого содержания CO2 в выхлопах пушки с большой теплоотдачей желательно «привязывать» к дымоходам, через которые выводятся продукты сгорания, поэтому высокомощные модели на отработке практически всегда стационарны.

к меню ↑

Конструкция тепловой пушки на отработке

Если вами будет собираться тепловая пушка на отработанном масле, то вы должны ближе ознакомиться с тем, из чего состоит такая конструкция и как работает. Нижняя часть представляет собой бак для топлива. Устройство размещается сверху, в нём происходит соединение вентилятора и камеры сгорания. В последнюю будет подаваться топливо, тогда как вентилятор станет нагнетать в помещение горячий воздух.

Отопление на отработанном масле своими руками: варианты организации

Для розжига и транспортировки отработки необходимо использовать:

  • соединительную трубку;
  • форсунку;
  • фильтр;
  • топливный насос.

Электродвигатель следует зафиксировать к вентилятору. В центральной части корпуса необходимо зафиксировать камеру сгорания. Она будет иметь вид металлического цилиндра, диаметр которого в 2 раза меньше по сравнению с диаметром корпуса. При сжигании отработки продукты сгорания будут выводиться, поступая через трубку из камеры. Для того чтобы прогреть помещение площадью 600 м 2 , необходимо будет около 10 л топлива.

к меню ↑

Проведение сборки

Если вами будет собираться тепловая пушка на отработанном масле, то ее нижний корпус необходимо расположить в 15 см от верхней части. Для того чтобы бак для масла не перегревался, его следует выполнить из материала, который обладает низкой теплопроводностью. Для этого нужно использовать металлический бак, который укрывается теплоизоляционным материалом. Используя толстый металл, вы сможете выполнить верхний корпус, для этого следует применить стальную трубу.

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Рекомендации специалиста по сборке

Тепловая пушка на отработанном масле, фото которой представлены в статье, имеет камеры сгорания, которая выполняется из трубы. Ее следует выбирать с учетом толщины стенок, этот параметр должен быть внушительным. Камеру сгорания необходимо снабдить отверстием для форсунки, которая будет располагаться с одной стороны. В верхней части нужно расположить патрубок дымоотвода.

Важно приобрести или отыскать вентилятор с крыльчаткой. Это устройство и будет отвечать за направление потока воздуха. При сборке необходимо следовать определенному алгоритму. С одной стороны корпуса следует установить вентилятор, его производительности должно быть достаточно для эффективной работы. Камера сгорания должна располагаться по центру, она находится в кожухе. В его торце устанавливается форсунка.

Отопление на отработанном масле своими руками: варианты организации

Камерой сгорания может выступить оцинкованная труба, главное — отыскать изделие нужного диаметра. С двух сторон оно запаивается, а на следующем этапе в нем проделываются технологические отверстия для дымоотвода и форсунки. В камеру сгорания обязательно нужно установить пьезорозжиг. Для этого рекомендуется запастись изделием, которое вы сможете приобрести в специализированных магазинах.

Тепловая пушка на отработанном масле, описание которой было поставлено выше, должна иметь топливный бак. В качестве него лучше взять готовые изделия нужного размера. В пространстве фиксируется топливный насос и топливный фильтр тонкой очистки. Насос и форсунка на следующем этапе соединяются, дополнительно используется фильтр, по которому будет поступать топливо.

к меню ↑

Пушка на отработке своими руками

Конструкция тепловой пушки достаточно проста, поэтому, имея определенные навыки работы, можно попробовать собрать подобный агрегат самостоятельно.

к меню ↑

Устройство самодельного нагревателя

Для выполнения прибора самостоятельно можно воспользоваться упрощенной схемой тепловой пушки. В нижней части конструкции располагается бак для топлива, над которым находится вентилятор и рабочая камера. В последнюю подается горючее, в то время как вентилятор нагнетает в помещение горячий воздух.

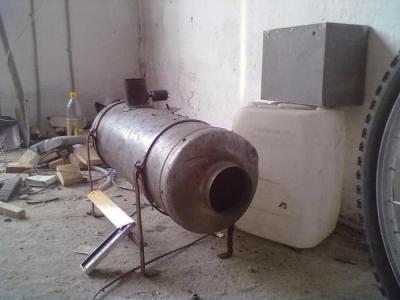

Особенности самодельной пушки
Самостоятельно сделанное тепловое устройство на отработке обойдется значительно дешевле, нежели приобретенное в магазине, однако его технические характеристики несколько ниже

Помимо этого, в устройстве предусматривается насос, фильтр и соединительная трубка, через которую проходит топливо, форсунка для выхода продуктов сгорания, труба для нагретого воздуха и ряд других элементов.

к меню ↑

Необходимые детали и материалы

Перед началом работ следует запастись материалами или готовыми составными частями устройства.

Элементы самодельного устройства
При изготовлении теплового нагревателя на отработанном масле в качестве корпуса можно использовать отпиленную часть старого газового баллона

Корпус тепловой пушки, для которого необходимо использовать толстостенный металл. В качестве этой детали, например, подойдет подходящий по размеру участок трубы или иное подходящее изделие. Можно также сделать корпус из листа толстой нержавеющей стали (3-4 мм), заварив шов.

Камера сгорания. Под эту деталь подойдет металлический цилиндр, диаметр которого вдвое меньше, нежели аналогичный показатель корпуса.

Топливный бак. Этот элемент представляет собой чашу, сделанную из материала, обладающего низкой теплопроводностью. Подойдет и обычный металлический резервуар, тщательно закрытый теплоизолятором.

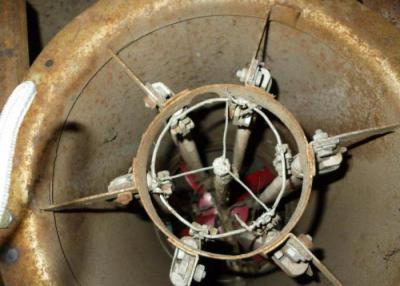

Вентилятор для тепловой пушки
Вентилятор, который необходим для устройства теплового приспособления на отработке, можно приобрести в магазине или воспользоваться имеющимся устройством при условии его хорошего состояния

Вентилятор. Для обеспечения простоты и надежности конструкции предпочтительно воспользоваться надежным и экономичным крыльчатым вентилятором на 220 вольт, который отличается простым использованием и долговечностью.

к меню ↑

Монтаж устройства на отработке

Прежде всего следует взять трубу, баллон или другую внешнюю оболочку устройства.

  • Внизу размещается нагреватель и топливный бак, который нужно отделить от верхней части устройства на расстояние 15 см. Чтобы эта часть прибора выглядела аккуратней, ее можно упрятать в металлический короб.
  • В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. С двух сторон отсек запаивается, после чего в нем проделываются отверстия для форсунки и дымоотвода. Камера сгорания прочно фиксируется к стенкам корпуса. Рабочий отсек желательно оснастить пьезорозжигом, а также подсоединить к нему вентилятор.
  • Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр. Важно также организовать выводную трубу из бака, через которую отработка будет попадать на топливный фильтр и форсунку.
  • Необходимо также решить вопрос об источнике питания вентилятора. Если в пределах досягаемости имеется электросеть, этот элемент можно подключить к розетке. При ее отсутствии придется воспользоваться аккумулятором.

В завершении необходимо прикрыть сетками расположенные вверху отверстия.

к меню ↑

Советы по использованию тепловых пушек

Специалисты рекомендуют обратить внимание на следующие моменты при производстве нагревательных устройств:

  • При эксплуатации прибора следует соблюдать правила безопасности: помните, что на расстоянии 1 метра от прибора температура струи нагретого воздуха может достигать 300 °С.
  • Для прогревания помещения площадью 600 квадратных метров, достаточно всего 10 литров топлива.
  • Чистить испарительную чашу, убирая шлак от отработки, необходимо один раз после 20-50-часового функционирования устройства.
  • Не следует допускать, чтобы вместе с отработанным маслом или иным видом горючего в топливный элемент попадала вода. Если в бак попадет большое количество этой жидкости, горелка может потухнуть.

Следует также не забывать о правилах пожарной безопасности: самодельные тепловые устройства лучше не оставлять без присмотра, а также иметь в пределах досягаемости огнетушитель или другое приспособление для тушения возгорания.

к меню ↑

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха
Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей
Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

к меню ↑

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

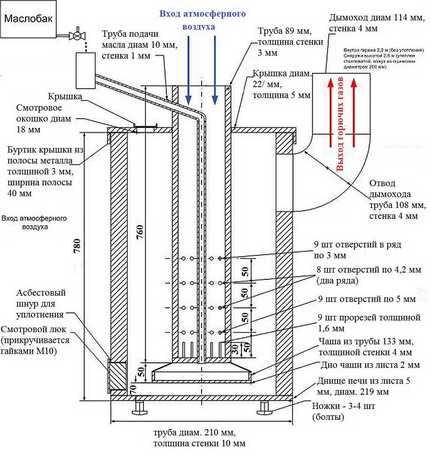

Чертеж масляной печки открытого типа

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Самодельная буржуйка для сжигания отработанных масел
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

к меню ↑

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

  • блок управления;
  • встроенный вентилятор;
  • маслонасос выносной;
  • камера сгорания с водяной рубашкой.

Принцип действия таких аппаратов прост:

  1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
  2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
  3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
  4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
  5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
  6. В результате этого процесса нагревается водяная рубашка изнутри.
  7. Пары направляются в газотрубный теплообменник.
  8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
  9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже

Турбогорелки

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

  1. Масло заливается в специальный отсек.
  2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
  3. Происходит эффект пиролиза.
  4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
  5. При этом смолистые продукты начинают накапливаться в отсеке.
  6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
  7. Подача воздуха тоже не прекращается.
  8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

к меню ↑

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

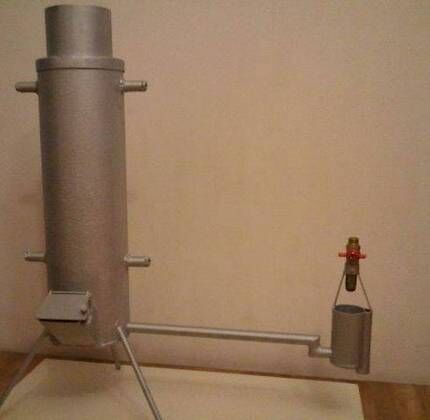

Схема работы капельницы на отработке
Схема капельницы с нижней подачей горючего из топливного бака самотеком

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Как работает печь-капельница
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Теплогенератор для сжигания отработанных масел

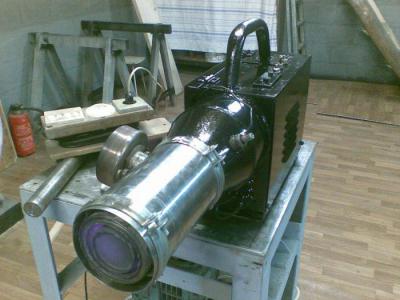

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

к меню ↑

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

  • простая конструкция;
  • высокая эффективность;
  • низкая стоимость оборудования и топлива;
  • работает на любых маслах, органического, синтетического, растительного происхождения;
  • допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)
Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

  • для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
  • требуется регулярная чистка чаши и дымовой трубы — ежедневная;
  • проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
  • водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

к меню ↑

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

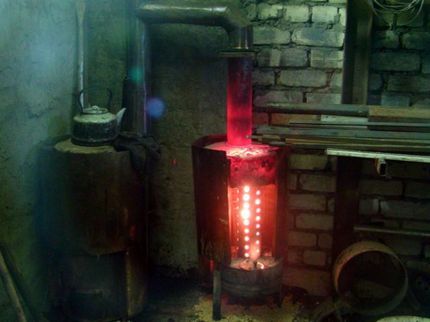

Печи на отработке своими руками - для гаража лучший вариант
Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

к меню ↑

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей. Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться.

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Обратите внимание! В помещении, где располагается печь, должна быть организована хорошая система естественной приточно-вытяжной вентиляции.pech-na-otrabotavshem-masle-foto-primery-princzip-raboty-vide-instrukcziya-kak-sdelat-samomu-8
   Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей.

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

к меню ↑

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

к меню ↑

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки
Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

  1. Делаем корпус.
    1. Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
    2. Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
    3. К дну приваривают ножки (их можно сделать из болтов).
    4. На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
    5. С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
  2. Мастерим крышку.
    1. Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
    2. По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
    3. По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
  3. Делаем трубу для подачи воздуха и топлива.
    1. Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
    2. Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
    3. На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
    4. Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
    5. С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
    6. С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
    7. В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

    Пример самодельной печи из трубы
    Пример самодельной печи из трубы

  4. Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.
  5. Изготавливаем чашу для топлива
    1. Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
    2. Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
    3. Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.
  6. Сборка.
    1. Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
    2.  Устанавливаем крышку с устройством подачи топлива/воздуха.
    3. На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

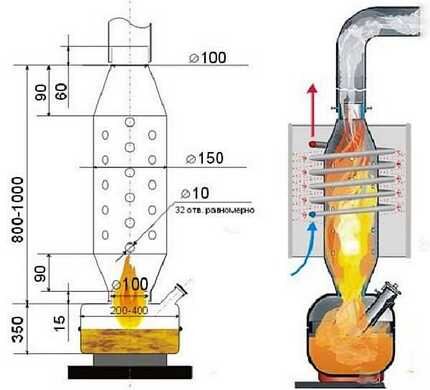

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

к меню ↑

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

к меню ↑

Пошаговая технология изготовления печи своими руками

Начинают с выбора материала. Предпочтение отдается не ржавому, а в нормальном состоянии металлу, без дефектов, раковин и трещин. Алгоритм дальнейших действий такой:

  1. Вырезают заготовки для баков печи. Они подобны, только отличаются крышками. У нижнего днище сплошное, из верхнего торца выходит патрубок. У другого, соответственно, внизу по центру вваривается дожигатель, вверху – выход дымохода (со смещением от центра).
  2. Выбирают отрезок трубы для дожигателя. В стенках высверливаются отверстия для забора воздуха.
  3. Собираются баки. У нижнего днище сплошное, это важно не перепутать. В верхний бак внизу вваривается труба дожигателя, вверху – патрубок для дымохода печи. В нижнем предусматривается заслонка, как в обычной буржуйке (можно сделать потом).
  4. Швы проверяют на качество, оббивают шлак и зачищают. Остывшая печь готова к испытаниям.

 изготовления конструкция

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

установка в гараже

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

кирпичная печка

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

металлическая печка

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

к меню ↑

Мастер-класс. Печь на «отработке» с закрытой горелкой и пламенем из газового баллона

Начнем с некоторых важных моментов. Принцип, по которому действует описанная ниже печь на отработанном масле своими руками, предельно прост. После розжига масло начинает гореть на корпусе и раскалять агрегат. Пары же при этом отводятся через дымоход благодаря тяге.

Отопление на отработанном масле своими руками: варианты организации

Примерно принцип действия конструкции показан на изображении ниже.

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Этап первый. Подготавливаем все необходимое

Для работы потребуется:

  • 50-литровый газовый баллон;
  • петли;
  • стальная труба (длина – 200 сантиметров, диаметр – 10 сантиметров);
  • полудюймовый вентиль;
  • 5-сантиметровый стальной уголок (потребуется немного больше метра);
  • кусок трубы на полдюйма;
  • стальной лист толщиной 4 миллиметра (около 50 квадратных сантиметров);
  • два хомута;
  • тормозной автомобильный диск, который свободно входит в баллон;
  • кусок шланга;
  • баллон из-под фреона для топливного бака.

После подготовки всего необходимого можно приступать к последующим действиям.

к меню ↑

Этап второй. Делаем корпус

Отопление на отработанном масле своими руками: варианты организации

Вначале рекомендуется открыть вентиль газового баллона (на всякий случай) на ночь. Затем в днище необходимо просверлить отверстие. Сверло рекомендуется предварительно смочить маслом, дабы не было при работе искр.

Отопление на отработанном масле своими руками: варианты организации

Далее нужно заполнить баллон водой и слить ее, чтобы избавиться от остатков газа. Работать при этом следует предельно аккуратно. После этого необходимо вырезать два проема: в нижнем будет располагаться горелка с поддоном, в то время как в верхнем – теплобменник и камера сгорания. К слову, если сделать камеру вверху большой, то в качестве топлива можно будет использовать и пеллеты, дрова, проч.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

После всего этого баллон необходимо еще раз промыть от газового конденсата.

к меню ↑

Этап третий. Делаем горелку, дно топливника

Чтобы сделать дно для верхнего отсека конструкции, нужно взять стальной лист толщиной 4 миллиметра.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Что же касается размеров горелки, то в данном случае вполне достаточно и 20-ти сантиметров.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

По окружности следует сделать много отверстий, дабы воздух свободно поступал к маслу. После подготовки всех отверстий внутреннюю часть горелки нужно отшлифовать. Это нужно делать в обязательном порядке! Горелку необходимо вварить в дно верхней камеры, после чего установить их на нужное место. На подобную полку вполне можно будет укладывать дерево (к примеру, если нет возможности приобрести отработанное масло).

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Этап четвертый. Делаем поддон для отработанного масла

Для изготовления нужно использовать чугунный тормозной диск. Этот металл достаточно устойчив к повышенным температурам, а потому в данном примере используется именно он.

Отопление на отработанном масле своими руками: варианты организации

В нижней части необходимо приварить днище.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

В верхней части приваривается крышка. Здесь вы можете заметить проем, посредством которого будет подаваться воздух. Лучше, чтобы этот проем был широким, в противном случае тяга будет слабой, а масло, как следствие, не будет попадать на поддон. После этого необходимо сделать муфту для соединения горелки и поддона. Благодаря этому, обслуживание агрегата заметно упростится.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Для изготовления муфты используется труба диаметром 10 сантиметров – ее нужно просто разрезать по продольной грани. В муфте можно не заваривать проем, поскольку в этом нет никакой необходимости.

к меню ↑

Этап пятый. Заботимся о подаче отработанного масла

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

После этого можно приступать к работе над системой подачи топлива. Кусок трубы нужно приварить к поддону, используя предварительно проделанное отверстие. Важно, чтобы труба была подрезана заранее.

Отопление на отработанном масле своими руками: варианты организации

Трубку необходимо провести к баку, а затем – поставить вентиль.

к меню ↑

Этап шестой. Обустраиваем дымоход

Отопление на отработанном масле своими руками: варианты организации

Для изготовления дымохода используется 10-сантиметровая труба. Ее необходимо попросту приварить к отверстию в центре верхней части корпуса. Вывести дымоход наружу можно через стену, как в нашем примере. В целях пожарной безопасности к стене рекомендуется прикрепить кусок металлического листа. Еще желательно использовать специальный огнеупорный стакан, чтобы вывести трубу сквозь стену.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Этап седьмой. Собираем теплообменник

Продолжаем изготавливать печь на отработке. Здесь заметим, что при наличии водяных батарей в помещении воздушный теплообменник не требуется – достаточно пустить через верхнюю камеру несколько водяных «змеевиков», выполнив параллельное подключение. При этом дополнительно потребуется установка вентилятора и циркуляционного насоса.

Отопление на отработанном масле своими руками: варианты организации

Теперь о теплобменнике. Он установлен между горелкой и дымоходом, так как именно в этом месте больше всего тепла. К обменнику нужно приварить железную пластину для лучшего удерживания пламени. Кроме того, пластина будет распределять огонь внутри корпуса агрегата. В самом теплообменнике устанавливается воздушный завихритель, с которым вы можете ознакомиться из иллюстраций, представленных ниже.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

После этого нужно установить на одну сторону теплообменника канальный вентилятор. К слову, к нему можно дополнительно подключить и термореле, чтобы экономить ресурсы и самостоятельно задавать температуру.

Отопление на отработанном масле своими руками: варианты организации

Отопление на отработанном масле своими руками: варианты организации

Тепловая энергия будет концентрироваться в отсеке топливника.

к меню ↑

Этап восьмой. Делаем бак для топлива

Отопление на отработанном масле своими руками: варианты организации

Для его создания используется, как уже отмечалось ранее, баллон из-под фреона. Достать его несложно, поэтому останавливаться на этом не будем. Важно лишь, чтобы игольчатый вентиль в нем был исправным (он необходим для точного контроля объема поступающего масла).

Отопление на отработанном масле своими руками: варианты организации

Бак необходимо соединить с агрегатом посредством шланга. Последний, в свою очередь, подключается к вентилю. Сама емкость должна быть закреплена в перевернутом положении.

Обратите внимание! В баке необходимо вырезать отверстие, через которое в дальнейшем будет заливаться отработанное масло.

к меню ↑

Этап девятый. Обустраиваем дверцы

Агрегат практически готов, осталось всего несколько моментов. Вырезается проем в дверце нижней камеры, посредством которого воздух будет беспрепятственно подаваться к горелке и поддону.

Отопление на отработанном масле своими руками: варианты организации

Что же касается проема в верхней дверке, то его необходимо оборудовать упорными пластинами, дабы обеспечить максимальную герметичность.

Отопление на отработанном масле своими руками: варианты организации

Также важно, чтобы верхняя дверка закрывалась как можно надежнее, для чего вы можете собрать такой вот несложный замок.

Отопление на отработанном масле своими руками: варианты организации

Прикручиваются к стене несколько куском железного уголка. Поверх устанавливается агрегат, что и удобно, и полезно.

Отопление на отработанном масле своими руками: варианты организации

к меню ↑

Несколько удачных самоделок

Используя базовый принцип конструкции, всегда можно придумать изделие, которое будет максимально соответствовать вашим собственным запросам. Попытаемся предложить вам некоторые варианты, достойные не только внимания, но и воплощения.

к меню ↑

Вариант #1 – с готовым корпусом

Эта конструкция может понравиться такому домашнему умельцу, который уже освоил навыки сварки. Суть её заключена в применении в качестве корпуса изделия готовой основы – кислородного или газового баллона, трубы или бочки с толстыми стенками.

Чтобы наглядно представить себе процесс превращения заготовок в печь на отработке, внимательно рассмотрите приведенную ниже схему.

В работе изделия используется плазменная чаща и, значит, технология капельной подачи. Оно способно продуцировать примерно 15 кВт тепла, которые обогреют до 150 м2 площади.

Не стоит эту модель пытаться модернизировать, преследуя цель повысить её производительность путем усиления воздушного потока или изменением размеров камеры сгорания. Это может привести к увеличению объёма сажи и чада, что небезопасно.

Схема печки с корпусом из толстостенной трубы или баллона
В процессе сгорания отработка сильно нагревает стенки корпуса котла, в результате чего тонкостенные изделия могут просто прогореть и оказаться пожароопасными

Для начала нам необходимо соорудить основу модели – её корпус. Для этого нам нужна труба высотой 780 мм, диаметром 210 мм и с толстыми стенками (не менее 10 мм). Днище корпуса вырезаем из стального листа (не менее 5 мм). Диаметр круга дна составляет 219 мм. Осталось лишь приварить дно к одной из сторон корпуса.

Ножки, которые вам предстоит приварить ко дну, можно изготовить из прочных болтов. Чтобы отслеживать процесс горения внутри трубы и иметь возможность стартового разогрева чаши, нужно в 70 мм от уровня дна сделать в корпусе смотровое окно. Для этого в корпусе следует прорезать отверстие такого размера, чтобы оно было функциональным – удобным для самого пользователя.

Вырезанная часть трубы пойдёт на изготовление дверцы отверстия. Нужно лишь приварить к ней аккуратный буртик и проложить по её периметру асбестовый шнур, чтобы дверка герметично закрывала отверстие. Закрепляем дверцу на корпусе при помощи болтов.

Для дымоотвода понадобится труба диаметром 108 мм с толстыми стенками (4 мм). Её следует приварить к корпусу на стороне, противоположной той, где прорезано смотровое окошко. От верха отступите 7-10 см.

Чтобы сделать крышку, из листового металла (толщина 5 мм) вырезают круглую заготовку диаметром 228 мм. По краю заготовки следует приварить буртик. Для этого нужна металлическая полоска толщиной 3 мм, а шириной – 40 мм. В получившейся крышке сбоку делаем ещё одно смотровое отверстие диаметром 18 мм. Его дверца будет играть роль предохранительного клапана.

В центре крышки вырезаем ещё одно отверстие диаметром 89 мм. В него будет вставляться труба для подачи воздуха, которую делаем из заготовки длиной 76 см, диаметром 89 мм, а толщиной стенки 3 мм.

Заготовку перфорируем. Для этого от края отступаем 5 см и высверливаем по кругу 9 отверстий диаметром 5 мм. Через 5 см нужно проделать ещё два ряда отверстий – 8 в ряду, диаметр 4,2 мм. Ещё через 5 см делаем четвертый ряд отверстий – 9 штук, диаметр 3 мм.

Для выполнения следующей работы нам понадобится болгарка. По краю трубы, от которого мы отступали 5 см, прорезаем щели высотой 3 см, толщиной 1,6 мм. По окружности таких щелей должно быть 9 штук.

С противоположного конца трубы в 5-7 мм от края прорезаем отверстие 10 мм в диаметре. В него будет вставляться труба для подачи топлива диаметром 10 мм и стенками в 1 мм толщиной. Как видно из схемы, она входит в трубу для воздуха и заканчивается одновременно с ней. Протяженность этого топливопровода и его угол изгиба зависят от местоположения маслобака.

Труба для подачи топлива и воздуха в сборе приваривается к крышке. При установке в корпус изделия она должна не упираться в дно, а не доставать до него 12 см.

Приступаем к изготовлению плазменной чаши. Для этого понадобится толстостенная труба (толщина 4 мм) диаметром 133 мм. Отрезаем от неё кусок 3 см. Из стального листа толщиной 2 мм вырезаем круглую заготовку диаметром 219 мм. Заготовку привариваем к отрезку и получаем чашу.

Собственно, печка практически готова. Осталось её собрать. Для этого внутрь корпуса в 7 см от дна размещаем чашу. Теперь она должна быть хорошо видна из смотрового окошка, расположенного внизу. Из окна чашу и поджигают. Ставим на предусмотренное для неё место крышку с устройствами для подачи воздуха и масла.

Дымоход, который будет присоединен к соответствующему патрубку, делается из трубы толщиной 4 мм и диаметром 114 мм. Протяженность дымохода должна быть не менее 4 метров. Особенностью его можно считать исключительно вертикальное расположение. Никаких наклонных участков быть не должно! Наружную часть дымохода следует утеплить.

Печь на отработке с корпусом из газового баллона
Эта печь на отработке сделана не по той схеме, которую мы привели выше, но её основу тоже составляет отработавший своё газовый баллон

Когда установлен маслобак, можно проверить работу агрегата. Для этого в чашу помещают бумагу, смоченную горючим, а затем поджигают её. На завершающей стадии горения бумаги можно начинать подавать отработку. Схема этого устройства не зря приведена так подобно. Мы хотим, чтобы у вас получился качественный аппарат, который будет долго радовать своего создателя бесперебойной и безопасной работой.

Этапы сооружения котла, работающего на отработанном масле, подробно описаны в следующей статье. Рекомендуем ознакомиться с технологией изготовления самоделки, которая найдет применение в дачном и загородном хозяйстве.

к меню ↑

Вариант #2 – самый популярный

Эта модель действительно пользуется популярностью у владельцев дач и гаражей. Сделать её несложно. В её состав входят два отделения (камеры). В нижнее заливается горючее, которое будет нагреваться для образования летучих газов. При переходе их через перфорированную трубу, расположенную между отделениями, происходит насыщение газов кислородом и их воспламенение.

При сгорании смеси газов в верхнем отсеке температура может достигать 800 градусов. Такой нагрев требует активной подачи воздуха. Для этого в нижнем отсеке предусмотрено смотровое отверстие, через которое, кроме того, заливают топливо. Чтобы с его помощью регулировать подачу воздуха, необходима заслонка.

Схема печки с двумя камерами
Все размеры этой самой популярной гаражной модели печки на отработке приведены на схеме, но, если вам проще сделать квадратные камеры, используйте параметры, указанные в видео, которое мы разместили в конце статьи

При переходе газов из нижней части сооружения в верхнюю насыщение смеси кислородом идёт через небольшие отверстия (диаметр 10 мм) в трубе.

Для выполнения работ следует подготовить:

  • болгарку с отрезными и зачистными дисками; Минимальный диаметр диска – 125 мм.
  • перфоратор со сверлом не меньше 13 мм;
  • сварочный аппарат (от 200 ампер) и защитную маску или очки;
  • кувалду;
  • молоток, зубило и плоскогубцы;
  • уголок для ножек;
  • листовую сталь;
  • переноску;
  • заклепки.

Из листового железа выкраивается и варится нижний отсек. В нем вырезают смотровое окно, через которое внутрь будет поступать топливо и воздух. Задвижку для этого отверстия закрепляют на корпусе отсека заклепкой.

Схема монтажа двухкамерной модели
В процессе сборки и сварки изделия необходимо тщательно проверять на качество все швы, потому что эта модель очень сильно нагревается во время её эксплуатации

К нижней камере приваривают перфорированный соединительный газопровод-трубу, к которой присоединяют методом сварки верхний отсек со съемной крышкой. Его тоже выкраивают из листовой стали и сваривают. В процессе сварки следует тщательно проверять соединения на отсутствие зазоров.

Готовая двухкамерная печь
Готовая двухкамерная печь выглядит очень просто, но эффективность её работы не вызывает никаких сомнений: она уже показала себя и неоднократно

Для придания конструкции лучшей устойчивости используют металлические уголки. Дымоход должен быть присоединен к трубе строго вертикально. Проверить работу готовой печки на отработке можно, залив масло в нижний отсек. Там его поджигают, используя для этой цели обычную бумагу.

С одним из вариантов печки на отработке, популярных в среде автомобилистов и владельцев гаража ознакомит следующая фото-галерея. Для того чтобы понять особенности конструкции, мы приложили чертеж с размерами самоделки.

Схема для сборки печки на отработке
Печки на отработке греют гораздо лучше электрических обогревателей. Причем их эксплуатационные расходы вообще равны нулю

к меню ↑

Вариант #3 – маленький, но удаленький

Для больших помещений нужны производительные печки из предыдущих вариантов. Но есть и агрегаты-малютки, которые тоже многое могут. Вот такая самоделка весит всего лишь 10 кг.

При расходе 0,5 л горючего за час она способна выдать до 6 кВт тепла. Можно раскочегарить её и сильнее, но делать этого не стоит из соображений техники безопасности: взорвётся. Отличный вариант для гаражного обогрева.

Если у вас имеется старый газовый баллон, то именно он может стать топливным резервуаром для этой самоделки. Ёмкость для масла собирают из верхушки и дна этого баллона. При этом рекомендуется сохранить круговой шов с уплотнительным кольцом, которое дополнительно увеличит прочность изделия.

Мини-печка на отработанном масле
В левой части изображена печь со всеми параметрами, которые вам пригодятся в процессе её изготовления, а в правой готовое изделие становится основной частью водяного отопления

Если газового баллона нет, то подойдет и любая другая ёмкость высотой 350 мм и диаметром от 200 до 400 мм. Из неё и будет сварен резервуар для горения топлива.

Для создания воздушно-топливной смеси используем трубу, стенки которой не менее 4 мм толщиной. Конус можно сварить из прочной стали, толщиной от 4 мм. На схеме представлены все размеры конструкции. Они могут быть откорректированы как в меньшую, так и в большую сторону, но не более чем на 2 см.

Особое внимание следует уделить швам в местах перехода к конусам: именно здесь из-за активного горения смеси газов может происходить максимальный нагрев.

Дымоход для этой печки делают протяженностью не больше 3,5 метров, чтобы при создании слишком активной тяги топливо не затягивалось в трубу. Такое вытягивание может не только повысить расход горючего, но и снизить его теплоотдачу.

Эта самоделка может использоваться в водогрейном варианте отопления. Для этого, как показано на правом рисунке схемы, вокруг зоны дожигания топлива наматывают стальную трубку, по которой будет проходить вода.

Для предотвращения существенного снижения температуры газов, змеевик закрывают стальным кожухом, отражающим тепло. Нагретая таким способом вода уходит в систему отопления.

к меню ↑

Особенности горения топлива в печах на отработке

3 Почему в такой печи, работающей на отработанном масле, возможно использование только вертикального дымохода? Зачем создавать среднюю часть печи в виде вертикальной трубы с отверстиями для притока кислорода? Дело в том, что хорошую тягу и полное сгорание всех компонентов можно получить только при разогреве всей смеси. Если пары станут пролетать по камере сгорания с большой скоростью, то не останется времени именно на этот разогрев, и смысл

   Но если применить знание законов физики, то можно добиться снижения скорости тяжелых компонентов, дать им время на разогрев - за счет возникающей в вертикальной части камеры сгорания силы Кориолиса. Она является следствием вращения Земли вокруг своей оси, а действие ее выражается в том, что в вертикальной трубе жидкости и газы закручиваются спиралью. Благодаря этому закручиванию газовые компоненты перемешиваются, задерживаются в области горения на время, достаточное для полного разогрева и сгорания строить такое сооружение пропадет.

   Получить такой эффект можно разными способами, но в простейшем варианте можно добиться определенного соотношения высоты и диаметра вертикальной части камеры сгорания и дымохода, если не нарушать строго рассчитанные размеры. При нарушении возникнет эффект неполного сгорания, на трубе начнет оседать сажа и копоть, повалит черный дым, и часть газов начнет прорываться в помещение через отверстия для притока кислорода.

   После прогрева газов в камере сгорания и насыщения смеси кислородом начинается фаза дожигания, которая происходит в верхней части печи. Там может быть либо своеобразное расширение с перегородкой, либо воронка определенной формы - в них должен произойти скачок температуры, после которого кислород отдаст часть несгоревших веществ окислам азота. На этом этапе дожигания и совершается обращение опасных и вредных компонентов в углекислоту, водяные пары и азот.

к меню ↑

Как усовершенствовать печку на отработанном масле

   Что можно усовершенствовать в этой конструкции, чтобы добиться большей функциональности и избавиться от ограничений?

  1. Можно добиться увеличения тепловой мощности печи, работающей на отработанном масле, чтобы часть лучистой энергии преобразовать в нагрев воздуха, получить конвекционную схему для более равномерного прогрева.
  2. Можно обойти требование строить только вертикальный дымоход - в таком случае мы можем использовать горизонтальные участки для большей отдачи тепла помещению и снижения опасности от разогрева кровли. Так удобнее вывести дымоход в стену, что гораздо проще, чем, прокладывать его через крышу.
  3. Можно создать систему равномерной подачи топлива в нижнюю часть камеры сгорания, чтобы добавлять отработку не слишком часто, не контролировать постоянно ее количество в камере подогрева.

   Получить два первых оптимизирующих эффекта можно, используя силу движения воздуха, наддув, но с определенными ограничениями. Дело в том, что подача воздуха в камеру сгорания снизу бесполезна. Она приведет только к потере температурного баланса и потере эффекта перемешивания от силы Кориолиса, то есть, сведет к нулю все преимущества пиролизного процесса.

   Делать какие-либо вьюшки и лючки для поддува в печи на отработке просто бесполезно и даже опасно - они могут дать эффект выброса пламени, топлива или струи горящего газа наружу. В отличие от дровяной печи, эта система балансирует сама себя и на этапе горения-дожигания не нуждается в принудительном притоке воздуха. Ей достаточно отверстий в вертикальной части камеры сгорания.

   На этапе выброса газов можно помочь печи - установить вентилятор в дымоходе, чтобы проталкивать продукты горения по горизонтальной трубе, компенсируя потерю тяги от ее прокладки. Фактически это означает, что вентилятор будет “дуть вслед газам”, создавая избыточное давление для их выталкивания в сторону выхода из трубы.

к меню ↑

Способы создания наддува - инжектор и эжектор

   Существует два варианта создания такого устройства.

  1. Первый подход предполагает установку в “колене” дымохода вентилятора постоянного действия, который будет поддерживать тягу и выгонять газы. При его выключении отработанные газы начнут возвращаться в помещение, а эффективность работы печи на отработанном масле резко снизится. Можно между дымоходом и вентилятором установить клапан в виде простой “хлопушки”, который будет легко приподниматься от потока воздуха, создаваемого вентилятором, и столь же легко захлопываться при его выключении. Вариант не слишком удобен именно по причине необходимости постоянно поддерживать тягу вентилятором. Использовать можно компьютерный, вытяжной кухонный или небольшой промышленный вентилятор, создающий устойчивый поток воздуха для эжекторного наддува.
  2. Второй подход несколько сложнее в исполнении, он хорош в случаях, когда часть дымохода проложена с некоторым наклоном. В колено дымохода вводится тонкая трубка, а через нее периодически подается сжатый воздух, мгновенно увеличивающий тягу. При использовании этой системы - инжекторной - можно резко увеличивать эффективность горения топлива с одновременным снижением его потребления. В результате будет возможно за короткое время сильно разогреть печь, а потом перевести ее в более “спокойный режим”.

4

   Использование наддува целиком зависит от возможностей хозяина печи и особенностей места ее размещения. В любом случае, отопительные печи на отработанном масле подходят для гаражей и мини-мастерских, но требуют соблюдения правил пожарной безопасности - удаления от корпуса предметов, расчистки пространства и контроля за температурой.

   Нельзя забывать, что погасить такую печь до полного выгорания топлива в принципе невозможно. Пламя будет поддерживать само себя в виде ленивого язычка, который мгновенно разгорится при получении новой порции масла.

к меню ↑

Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува - до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает - жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

к меню ↑

Опасности, сложности, альтернативы самодельной печи на отработке

 Описанная нами конструкция обладает серьезными недостатками.

  1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
  2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах - печь не сертифицирована, проверок не проходила, паспорта не имеет.
  3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров - это взрыв, от которого пострадают люди и строение.
  4. Использование такой печи в автосервисе или мастерской предпринимателя - источник проблем с пожарными службами, бесконечные штрафы.
к меню ↑

Форсунки и пламенные чаши

   Более безопасный вариант конструкции - использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту - над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува - “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

к меню ↑

Печь на отработке промышленного изготовления

  Желающим все же воспользоваться возможностями отработки - особенно владельцам автосервисов, мастерских - лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

  Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать - соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

  Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.

к меню ↑

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

  • Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

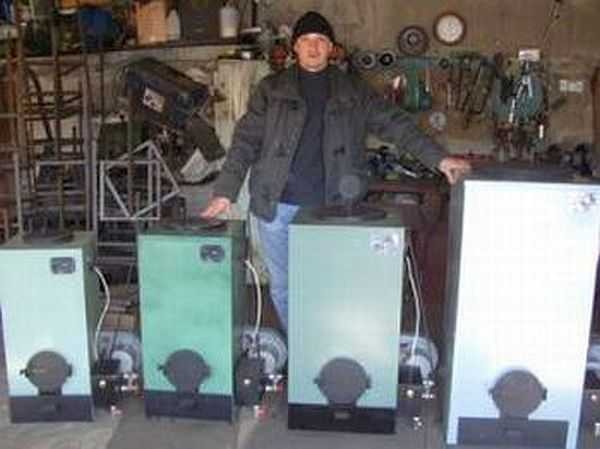

    Котлы на отработке российского производства
    Котлы на отработке российского производства «Геккон»
  • Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
  • Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
  • Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.
к меню ↑

Соблюдение техники безопасности

Для безопасной эксплуатации самодельного отопления на отработке необходимо обратить особое внимание на качество масла. В нем не должны присутствовать вещества, способные легко воспламеняться – бензин, ацетон и прочие.

Качество автомобильных отходов, как правило, оставляет желать лучшего. При их использовании может образовываться нагар, который придется время от времени счищать.

Техника безопасности при обогреве отработкой
Вы видите, насколько может раскалиться котел, в качестве топлива для которого используется отработанное масло: нельзя поблизости от него сушить носки, ставить чайник с водой или раскладывать сухие доски

Кроме того, следует соблюдать перечисленные ниже меры безопасности.

  • Диаметр дымохода не должен быть меньше 10 см. Предпочтительнее сэндвич-дымоход: на его поверхности откладывается меньше сажи.
  • Рядом с котлом не могут находиться горючие вещества, в том числе и топливный бак. Только на безопасном расстоянии.
  • Исключите попадание в камеру с раскаленным маслом воды или иной жидкости. Последствия подобной протечки представлены на видео в заключительной части этой статьи.
  • В процессе функционирования котла на отработанном масле температуры нагрева значительно превышают те, которые достигаются при сгорании твердого топлива. Поэтому для этой конструкции и выбирают толстостенные материалы.
  • Желательно оборудовать котельную системой принудительной циркуляции воздуха.

[spoiler title="Источники"]

  • https://sovet-ingenera.com/otoplenie/radiator-obogrev/teplovye-pushki-na-otrabotannom-masle.html
  • https://masterfibre03.ru/kotel/teplovaya-pushka-na-otrabotannom-masle.html
  • https://tool-24.ru/g14777660-teplovye-pushki-otrabotannom
  • https://stroychik.ru/otoplenie/pech-na-otrabotke-svoimi-rukami
  • https://otivent.com/pech-na-otrabotke-svoimi-rukami
  • https://oboiman.ru/ingeneer/otoplenie-na-otrabotannom-masle-svoimi-rukami-varianty-organizacii.html
  • https://hozsektor.ru/pech-na-otrabotavshem-masle-foto-primery-princzip-raboty-vide-instrukcziya-kak-sdelat-samomu
  • https://garazhyk.ru/obustrojstvo/pech-na-otrabotke-v-garazh
  • https://v-teplo.ru/pech-na-otrabotannom-masle.html
  • https://sovet-ingenera.com/otoplenie/pechi/otoplenie-na-otrabotannom-masle-svoimi-rukami.html
  • https://www.otrabotka.ru/biblioteka/ustroistvo-i-podbor/pechki-na-otrabotannom-masle

[/spoiler]


Вверх
Вверх
