Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

Содержание
  1. Оцинкованные трубы для водопровода: за или против?
    1. Что такое оцинковка
    2. Срок службы оцинкованных водопроводных труб
    3. Соединение оцинкованных водопроводных труб
    4. Методы оцинковки и соединения труб
    5. Классификация оцинкованных труб
    6. Разновидности оцинкованных труб
    7. Характеристики изделий
    8. Таблица размеров
    9. Нормативная документация
    10. Деструктивные факторы и реальный срок эксплуатации
    11. Преимущества и недостатки
  2. Как правильно собрать водопровод из оцинковки?
    1. Правила монтажа
  3. Как своими руками нарезать резьбу на оцинковке?
    1. Герметизация резьб
  4. Выбираем трубы для водопровода
    1. Виды и технические характеристики
    2. Металлопластик
    3. Критерии выбора труб
  5. Выбираем трубы в зависимости от сферы их использования
    1. Уличный водопровод
    2. Внутренний водопровод в частном доме
    3. Водопровод в квартире
  6. Определяем необходимый диаметр трубопровода
    1. Рассчитываем водопровод в квартире
    2. Диаметр труб наружного водоснабжения

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

Оцинкованные трубы для водопровода: за или против?

Рабочие качества, которыми обладает стальная труба, многим изделиям из современных материалов удалось превзойти, однако она все еще впереди по прочности, устойчивости к температуре и давлению.

Основная причина, по которой трубопровод из стали уступает конкурентам – коррозия, но и этот вопрос нашел достойное решение. Защита стали оцинковкой позволила получить надежный и долговечный материал для строительства водопровода.

к меню ↑

Что такое оцинковка

Оцинкованная труба для водоснабжения представляет собой стальную трубу, внутренняя и внешняя поверхности которой покрыты тонким слоем цинка – металла, не подверженного процессу коррозии. Долголетие трубопровода напрямую зависит от качества, прочности и толщины наносимого покрытия. Оцинковка производится несколькими способами:

  • электрогальванический – способ, в основе которого лежит электролиз (под воздействием электрического тока цинк из электролита оседает на стальной поверхности), позволяет получить ровный слой цинка толщиной 10-25 мкм, но не самой высокой адгезии и наличием пористости;
  • горячая оцинковка – стальную трубу с тщательно шлифованной, очищенной поверхностью погружают в емкость с расплавленным цинком (450оС), который обволакивает ее, формируя плотное, толщиной 40-200 мкм, покрытие. Поверхность может иметь наплывы, заливание резьбы;
  • термодиффузионный – способ получения наиболее качественного покрытия путем обработки стальной трубы парами цинка под действием высокой температуры в закрытой емкости. Частицы цинка «встраиваются» в структуру стальной поверхности, обеспечивая надежное сцепление. Слой получается плотным, равномерным, прочным.

Оцинкованные трубы для водопровода обладают рядом преимуществ:

  • прочность, устойчивость к нагрузкам, гидроудару, механическим повреждениям, износоустойчивость;
  • снижена шероховатость внутренней поверхности, что увеличивает пропускную способность и значительно замедляет зарастание сечения трубы;
  • устойчивость к коррозии;
  • рабочая температура 20оС – 140оС;
  • рабочее давление 1,6 МПа;
  • минимальное тепловое расширение, стабильность конструкции трубопровода;
  • средний срок службы 20 лет.

Как правило, в бытовом и промышленном внутридомовом водоснабжении применяется труба круглая оцинкованная диаметром 20-160 мм из углеродистой стали обыкновенного качества или углеродистой качественной конструкционной стали, бесшовная либо электросварная прямошовная.

По толщине стенки бывают обычные (2,5-4,5 мм), легкие (2-4 мм) и усиленные (4-5 мм). Масса трубного изделия после оцинковки увеличивается на 3%. Длина мерная, кратная мерная (4-12 м).

Оцинкованные трубы для холодного водоснабжения при бесперебойной подаче питьевой воды безопасны для здоровья человека, так как ПДК цинка не превышает 5 мг/л (суточная норма цинка 10-15 мг).

Важно! При концентрации цинка в питьевой воде выше 5мг/л ее привкус становится вяжущим, визуально проявляется опалесценция.

Применяются оцинкованные трубы для организации автономного водоснабжения при обустройстве скважин, однако это не предусмотрено СНиП и ГОСТом. Внутри скважины нет достаточного водообмена, из-за влияния углекислоты состав воды вследствие химических реакций значительно ухудшается. Грунтовая среда не исключает электрохимической коррозии в местах стыков.

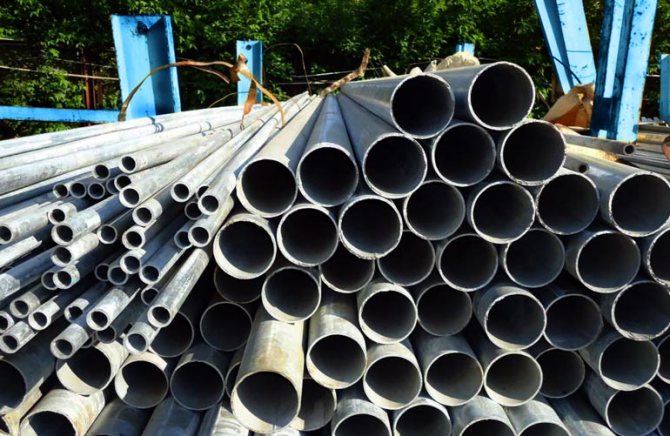

Оцинкованные трубы для водопровода

Способы производства и разновидности оцинкованных труб

Главным врагом труб из стали является коррозия. Одним из способов защиты от неё является нанесение на поверхность стальной трубы защитного слоя цинка, после чего материал причисляется к отдельной подгруппе — оцинкованная труба для водоснабжения и систем отопления.

Метод является умеренно затратным, поэтому стоимость стальной трубы после оцинковки остаётся доступной — с приблизительным соотношением цен можно ознакомиться по данным таблицы:

Размер ГВП-трубы(газоводопроводной) Цена (руб./м)
чёрная сталь оцинкованная
15х2,8 ст1-3сп/пс 33 50
20х2,8 ст1-3сп/пс 42 66
25х2,8 ст1-3сп/пс 59 95
32х2,8 ст1-3сп/пс 81 127
40х2,8 ст1-3сп/пс 90 155
50х2,8 ст1-3сп/пс 117 194

Покрытие из цинка может быть нанесено на стальную трубу, изготовленную по любой технологии – прямошовную, со спиральным швом, бесшовную, поэтому оцинкованные трубы по фактору наличия шва классифицируются так же, как обычные.

Самостоятельного стандарта для оцинкованных изделий не существует. Стальные трубы с цинковой защитой производятся в соответствии с нормативными документами на электросварные изделия с прямым швом (ГОСТ 10704) и материал для газопроводов (ГОСТ 3262-75).

Способы покрытия цинком

Цинковое покрытие, в зависимости от условий эксплуатации трубы, может выполняться как по наружной её поверхности, так и по внутренней.

Существует 4 метода цинкования труб, каждый из которых применяется в зависимости от размеров изделий и требований, предъявляемых к толщине и прочности цинкового покрытия:

  • горячий – подготовленную деталь погружают в расплавленный цинк, чем обеспечивается высокое качество и долговечность покрытия, но энергозатратность процесса велика;
  • холодный – изделия одним из малярных способов окрашиваются веществами, содержащими цинк, что не обеспечивает высокую прочность цинкового слоя (применяется для защиты от коррозии уже смонтированных конструкций);
  • электро-гальванический – покрытие осуществляется способом электролиза, то есть осаждения на деталь (анод) цинка, растворённого в электролите (катод), при прохождении электрического тока;
  • газотермический — устройство защитного покрытия газопламенным напылением на поверхность детали цинкового порошка, недостаток – пористость и невысокая прочность слоя;
  • термодиффузионный – детали покрываются слоем цинка, находящегося после нагрева до 2500 град. в парообразном состоянии, применяется для обработки мелких деталей в большом количестве – шурупы, болты, гайки, шайбы, требующие высокой адгезии цинка с металлом.

Параметры стальных труб с цинковым покрытием

Основными техническими параметрами стальных труб с цинковым покрытием являются:

  • наружный диаметр (10,2 — 165 мм);
  • вес 1 м трубы (0,4 — 22 кг);
  • условный проход (6 — 150 мм);
  • толщина стенки (1,8 — 5,5 м);
  • длина (4 — 12 м).

Как и у обычных труб, стенки оцинкованных изделий могут быть лёгкими, усиленными или стандартными, точность исполнения назначается обыкновенной или повышенной.

к меню ↑

Срок службы оцинкованных водопроводных труб

Оцинкованный водопровод хорошо зарекомендовал себя в холодном водоснабжении с постоянным расходом очищенной воды. Сопротивление коррозии значительно ниже у систем подачи горячей воды, так как температурное колебание со временем ведет к разрушению цинкового слоя. При возрастании температуры воды от 60оС до 80оС скорость коррозии увеличивается в 5 раз, слой цинка меняет полярность относительно стали, становясь из анодного катодным пористым покрытием, что приводит к язвенной коррозии. Срок эксплуатации трубопровода с цинковым покрытием сильно зависит от качества воды.

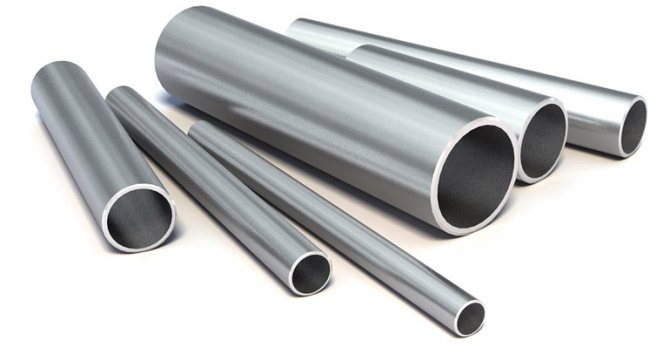

Оцинкованные трубы для водопровода

Замена элементов оцинкованного водопровода может потребоваться уже после 15 лет эксплуатации, если состав воды является агрессивным для цинкового покрытия

Важно! Оцинкованные трубы рассчитаны на работу с холодной водой, кислотно-щелочной баланс которой рН 7,5 — 8,5, содержание хлорида до 100мг/л, содержание сульфата до 150мг/л, индекс насыщения I≥-0,5, кислорода до 3мг/л, меди до 0,04 мг/л.

Сочетание медного и оцинкованного трубопроводов исключено, так как происходящие физико-химические процессы взаимодействия этих металлов приведут к язвенной коррозии труб с цинковым покрытием. Наличие в воде 0,1мг/л двухвалентной меди неизбежно вызовет порчу трубопровода.

Увеличение скорости коррозии оцинкованной стали прямо пропорционально кубическому корню скорости потока воды (от 0,3 до 0,95 м/с) внутри водопровода. В многоэтажных домах для подачи воды используются насосы, с увеличением давления в водном потоке повышается уровень кислорода, а следовательно, происходит смывание цинковых слоев. Долговечность в данном случае зависит от толщины и качества цинкового слоя, оптимально на 1 м трубы следует расходовать 400 грамм цинка (толщина слоя 45 мкм).

Установлено, что в первый период усредненного срока службы (30% от 20-летнего срока) труб с оцинковкой значительных ремонтных работ или замен не требуется. Около 15% замен требуется в период 30-80% срока эксплуатации и 60% замен в период 80-120% среднего срока.

Срок эксплуатации оцинкованного водопровода, как видно, зависит от многих факторов и может составлять от 15 до 40 лет. Все же следует отметить, что оцинковка продлевает работу стальных труб в 4 раза.

к меню ↑

Соединение оцинкованных водопроводных труб

Соединение оцинкованного трубопровода возможно сваркой или резьбовым способом. Очевидно, что нарушение целостности защитного слоя ведет к коррозии и места стыков подвержены такому риску в значительной степени, поэтому монтаж этих систем требует особого подхода.

Оцинкованные трубы для водопровода

Чаще всего монтаж оцинкованных труб производится при помощи резьбовых фитингов различной формы

Резьбовое соединение применяется для монтажа круглых оцинкованных труб. Стальное трубное изделие с нанесенной в заводских условиях резьбой на концах после диффузионной оцинковки полноценно защищено и готово к резьбовому соединению с применением оцинкованных фасонных частей (муфты, ниппели, редукции, заглушки, переходники, углы и пр.). Уплотняется стык наматыванием пакли с покраской. Во время горячей оцинковки резьба часто заплывает и ее приходится снова восстанавливать. Стыковка при помощи резьбы, выполненная по всем правилам, надежна и герметична, безопасна для водопровода, не коррозирует, удобна для дальнейшей замены и ремонта.

Сварочное соединение для оцинкованных изделий ранее считалось неприменимым, так как при высокой температуре цинк выгорал, а место стыка становилось уязвимым. К тому же, пары цинка приводят к серьезному отравлению. Однако на сегодняшний день известно несколько способов сварных соединений стальных изделий в оцинковке без повреждения защитного покрытия. Сварочный способ подходит для монтажа всех видов труб как круглых, так и профильных любого сечения.

Основой сварки оцинкованных изделий является задача недопущения испарения цинка с поверхности стали. Для этого в месте соединения на трубы наносится слой флюса, который не дает выгореть защитному слою. Присадочный пруток расплавляется пламенем горелки, формируя сварочный шов. Цинк при этом плавится, но не выгорает, затем застывает вновь. Такой вид соединения применяется для монтажа водопровода, остатки флюса внутри постепенно вымываются водой без вреда питьевым качествам.

Также во время сварки на полуавтомате для сохранения цинка используют сжиженную пищевую углекислоту в качестве защитной среды. В зоне шва слой цинка зачищают, поскольку его окислы способствуют разбрызгиванию электрода, что делает шов пористым. Для газоэлектросварки тонкостенных оцинкованных труб (до 5мм) используют накладные медные кольца, которые затем удаляются, сохраняя целостность цинкового покрытия.

к меню ↑

Методы оцинковки и соединения труб

Имеется два различных метода оцинковки стальных труб для водоснабжения или отопления: горячий и диффузионный. При горячей оцинковке стальная заготовка непосредственно погружается в расплавленный цинк при температуре около 450 градусов.

В свою очередь, при диффузионном оцинковании она покрывается частицами цинка при температуре 400 градусов. Тем самым, атомы цинка, проникая в межкристаллическую решетку стали, формируют очень сильные связи, увеличивая срок службы обработанного изделия.

Подобная диффузионная оцинковка стальных труб для водопровода или отопления осуществляется в специальных порошковых контейнерах. В результате этого процесса они получают свою электрохимическую защиту.

Оцинковка металлических труб для водопровода позволяет предохранить их от частичной коррозии стали и сохранить первоначальный приятный внешний вид. Их зачищенная поверхность может быть как блестящей глянцевой, так и матовой.

Соединяют стальные водопроводные, равно как и отопительные, трубы либо на резьбе, либо сваркой. Резьбовое соединение при монтаже водопровода уплотняют фторопластовой лентой или другими материалами.

При этом уплотнительные прокладки обычно не применяют, так как торцы соединяемых деталей, отрезанные труборезом или ножовкой, получаются неровные. При соединении оцинкованных труб для водопровода или отопления вся соединительная арматура (муфты, уголки и т.п.) тоже должна быть оцинкованной. В этом случае срок службы таких водопроводных изделий составит от 15 до 25 лет.

Сварку оцинкованных водопроводных труб из стали производят при помощи самозащитной проволоки, диаметром 0,8-1,2 мм. Иногда используют электроды диаметром до 3 мм со фтористо-кальциевым или рутиловым покрытием.

Следует иметь в виду, что при сварке обычными электродами происходит испарение защитного цинкового слоя, что приводит к коррозии незащищенных мест и представляет опасность для здоровья сварщика, так как при такой сварке выделяется много вредных веществ.

к меню ↑

Классификация оцинкованных труб

Существует несколько классификаций.

По видам труб:

  • водогазопроводные (вгп);
  • профильные;
  • электросварные.

По диаметру: от 17 до 114 мм.

По условному проходу: от 10 до 150 мм.

По толщине стенки: легкая, обычная и усиленная.

По маркам используемой стали: например, 08кп, 15пс, Ст1пс, Ст2пс, Ст3кп.

Диаметры

Трубы согласно сортаменту различают по:

  • Условному проходу (ДУ) – от 6 до 150 мм.
  • Наружному сечению – от 10,2 до 165 мм.

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

Толщина стенок

По толщине стенок гост подразделяет отводы на:

  • Легкие (1,8-4 мм).
  • Обычные (2,0-4,5 мм).
  • Усиленные (2,5-5,5 мм).

Чем стенка толще, тем дольше изделие будет противостоять ржавчине.

к меню ↑

Разновидности оцинкованных труб

Выпускаемые промышленностью оцинкованные трубы из стали для водоснабжения или отопления могут быть обычной и повышенной точности. Для обычной точности используются стали, подходящие под стандарты ГОСТ 380 или ГОСТ 1050.

Они, в основном, и применяются для систем водоснабжения. Стенки применяемых водопроводных труб делятся на усиленные, обыкновенные и легкие, что определяется стандартом ГОСТ 3262-75.

Эти изделия производят из стали марок Ст3, после чего их оцинковывают на заводе, применяя специальную технологию. В соответствии с требованиями ГОСТ 10704 они изготавливаются либо с обрезанием концов и снятием заусенцев, либо без заторцовки концов и снятия заусенцев.

Нужно отметить, что оцинкованные трубы для водоснабжения или отопления становятся тяжелее неоцинкованных на 3%. Обычно такие водопроводные изделия поступают в термообработанном состоянии.

По своей длине оцинкованные трубы из стали для водоснабжения или отопления могут быть либо мерной, либо кратной мерной длины, при этом припуск на каждый рез не превышает 5 мм с отклонениями – не больше 10 мм.

Помимо этого, их выпускают также немерной длины. Хотя при этом, по согласованию с заказчиком, допускается выпуск не больше 5% изделий, имеющих длину от 1,5 до 4 метров.

Таким образом, оцинкованные трубы являются очень устойчивыми к коррозии и весьма практичными для использования в быту. Кроме того, вследствие их достаточно низкой стоимости, они являются и экономически выгодными. Поэтому, применение их для водоснабжения абсолютно оправдано.

к меню ↑

Характеристики изделий

Эксплуатационно-технические характеристики оцинкованных труб во многом зависят от характеристик стальных Т., подвергнутых оцинковке. К числу основных характеристик относят:

  • Диаметр изделия. По традиции, для стальных труб используют градацию в дюймах – например, ½ дюйма. Чтобы узнать диаметр Т. в более привычных миллиметрах, понадобится умножить размер, указанных в дюймах, на 25,4, так как 1 дюйм равен 2 см 54 мм.
  • Толщина стенок – большая, средняя, малая. От этого показателя зависит удельная масса Т., её сопротивление механическим нагрузкам, в том числе и предельному внутреннему давлению в сети. Естественно, толщина стенок влияет и на сроки эксплуатации изделия – чем она больше, тем, теоретически, дольше прослужит труба.
  • Форма Т.. Помимо традиционных Т. с круглым сечением, на рынок может поставляться профильная оцинковка, с квадратным или прямоугольным сечением.
  • По сроку службы все оцинкованные Т. примерно равны: он составляет, согласно нормативам, не менее 25 лет.
к меню ↑

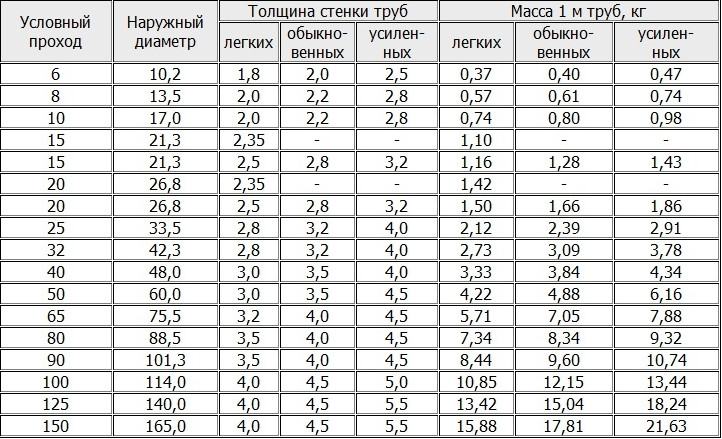

Таблица размеров

Ниже представлена таблица типоразмеров оцинкованных труб и перечень соответствующих ГОСТов, которым они должны отвечать.

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

к меню ↑

Нормативная документация

Оцинкованная труба

Защитный цинковый слой может наноситься на любые стальные трубы и вообще любые изделия из черной стали. Однако в качестве материала для монтажа водопроводов и разводки отопления применяется вполне конкретная труба — водогазопроводная (ВГП), произведенная по принятому еще в далеком 1977 году стандарту за номером 3262-75.

Каким требованиям должна соответствовать труба оцинкованная для водоснабжения ГОСТ 3262-75?

Для удобства читателя мы соберем вместе ключевые выдержки из текста документа.

  • Все соответствующие стандарту водогазопроводные трубы — электросварные, то есть производятся из свернутого штрипса (стальной ленты) провариванием продольного шва с последующим контролем герметичности;

Кстати: шов — наиболее уязвимое место водогазопроводных труб. 90% течей на гладких участках трубы возникает именно вдоль электросварного шва.

  • Обычно они поставляются в прямых отрезках длиной от 4 до 12 метров;
    Условный проход (ДУ, величина, примерно равная внутреннему диаметру и указывающая на размер присоединяемой резьбы) варьируется от 6 до 150. Однако для монтажа водопроводов применяются типоразмеры начиная с ДУ 15;
  • Для условного прохода не указываются величины измерения. Однако он приблизительно соответствует внутреннему диаметру, измеренному в миллиметрах.
  • Трубы производятся обыкновенными, усиленными и легкими в зависимости от толщины стенки. При этом внешний диаметр и ДУ остаются неизменными, а вот внутренний диаметр меняется: он максимален у облегченных труб и минимален у усиленных;
  • Продукция может поставляться с накатанной или нарезанной резьбой. ГОСТ допускает отсутствие защитного цинкового слоя на резьбе и на торцах отрезков труб;

Любопытно: трубы с условным проходом ДУ 20 и менее по желанию заказчика могут поставляться в бухтах.

  • Кривизна труб не должна превышать 2 мм на погонный метр при условном проходе до ДУ 20 включительно и 1,5 мм на погонный метр при большем размере;
  • Гарантированное производителем рабочее давление по ГОСТ 3262 должно быть не меньше 25 кгс/см2 для обыкновенных и легких труб. Для усиленных оно увеличивается до 32 кгс/см2.
к меню ↑

Деструктивные факторы и реальный срок эксплуатации

На практике сроки эффективной работы водопроводов меньше. Рассмотрим причины этого явления.

В оцинкованных трубах ржавчина появляться не должна. Отложения и другой засор не задерживаются на их гладких стенках. Однако, если краны трубопровода открываются не полностью, то поток не успевает смывать поступающий из центральной сети в домашнюю систему мусор. Постепенно скопление загрязнений цементируется известью, окисью железа и возникает пробка. Одним из решений этой проблемы является установка фильтра грубой очистки.

Другой причиной аварийной ситуации является применение сварки во время монтажа магистрали. В местах сварочных соединений оцинковка выгорает и образуется пятно черного металла, которое становится очагом коррозии.

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

В системах холодного водоснабжения отводы с появившимися черными пятнами будут ржаветь быстрее, чем в ГВС. На их поверхности в жару образуется конденсат, который способствует быстрому распространению ржавчины и зарастанию отводов.

При грамотном монтаже и правильной эксплуатации оцинкованные каналы могут проработать и свыше 50 лет. Тем не менее, в этом плане они уступают гофрированным трубам из нержавеющей стали, аналогам из полипропилена, срок службы которых позиционируется ещё дольше.

к меню ↑

Преимущества и недостатки

Достоинств у оцинкованных труб гораздо больше, чем минусов.

Главные из них:

  • Устойчивость к ржавлению.
  • Долголетний срок службы.
  • Высокая прочность.
  • Хорошая пропускная способность за счет гладких стенок.
  • Достаточно высокая рабочая температура – 140°С.

У этого вида труб имеются и недостатки:

  • Оцинкованные трубы нельзя сваривать традиционными методами, они подвержены коррозии при повреждении цинкового защитного слоя.
  • Стоимость оцинковки выше, чем обыкновенных черных труб.
  • Высокая теплопроводность.
к меню ↑

Как правильно собрать водопровод из оцинковки?

Уважаемый читатель, как вы думаете, чем объясняется сравнительно низкая популярность оцинковки на фоне современных материалов при таком внушительном списке достоинств?

Сложным монтажом на резьбовых соединениях.

Это означает:

  • Точную подгонку размеров патрубков и сгонов;
  • Нарезку большого количества резьб — ручную или на токарно-винторезном станке.

Именно поэтому оцинковку не любят монтажники сантехоборудования и зачастую там, где необходима прочность, навязывают заказчику медные или гофрированные нержавеющие трубы.

Почему, собственно, монтаж должен быть сложным? Что мешает использовать газовую или электродуговую сварку, применяющуюся при сборке водопровода из черной стальной трубы?

Причина в том, что цинковое защитное покрытие полностью испаряется в области сварного шва вне зависимости от способа сварки, применяющихся электродов, или сварочной проволоки.

Причина очень проста: цинк кипит при 900 градусах, а сталь плавится при полутора тысячах. В результате швы остаются уязвимыми для коррозии, и итоговый срок службы инженерной системы становится таким же, как при использовании вдвое более дешевой черной стальной трубы.

к меню ↑

Правила монтажа

Муфты, тройники и другие фасонные детали, применяемые при сборке оцинкованного трубопровода, должны быть изготовлены из оцинковки.

Вначале размечают места соединений. Учитывают, что при состыковки муфтой торцы труб должны находиться друг от друга на расстоянии 3-4 мм.

Раскладывают приготовленный заранее инструмент и приобретенные соединительные фитинги.

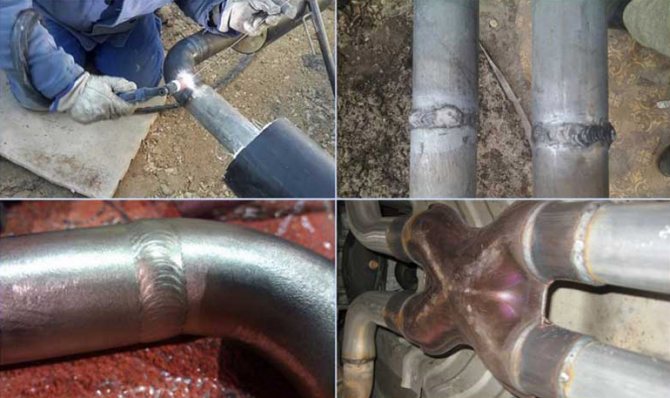

Сварочное соединение

Для получения качественного сварочного шва, предварительно очищают место соединения от слоя оцинковки и производят сварочные работы в обычном режиме. После сварки на незащищенный участок наносят напыление, содержащее цинк.

Вариантом является использование особых флюсов. В ходе сварки флюс оттягивает излишнее тепло и не дает цинковому слою испаряться с кромок отвода.

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

При использовании ручной электродуговой сварки лучше применять электроды с рутиловым покрытием.

Резьбовая сборка

Подготавливают отводы: подрезают их до необходимого размера, обрабатывают напильником края.

Устанавливают в инструмент нужную плашку и готовят резьбу.

В оптимальном варианте надо сделать 7 витков.

Подобную операцию производят с другой трубой.

Снаружи витков наматывают пряди льна и соединяют элементы с помощью муфты. Контргайкой закрепляют соединительный элемент.

Без сварки и резьбы

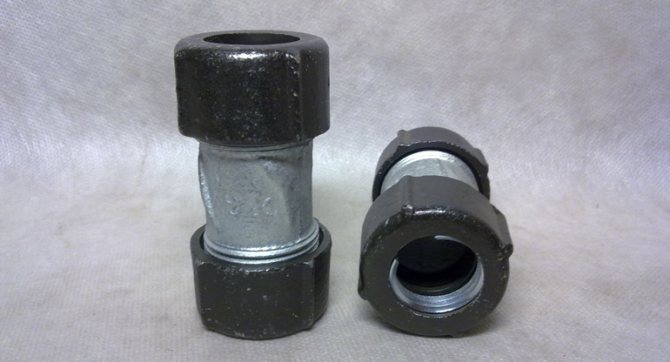

Можно установить соединительную муфту. Одной из таких конструкций является муфта Гебо, которая активно используется для стыковки полиэтиленовых труб.

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

Здесь также на торцы труб в определенной последовательности надеваются гайка и компрессионные кольца с уплотнителем. Далее гайку закручивают и получают долговременное и надежное соединение.

На рынке появились оцинкованные трубы с быстроразъемными соединениями, которые можно применять во многих сферах, в том числе и обустройстве трубопроводов питьевой воды.

к меню ↑

Как своими руками нарезать резьбу на оцинковке?

Для этого вам понадобятся:

  • Трубные тиски. В отличие от обычных, с плоскими губками, они исключают проворачивание зажатой трубы и повреждение ее антикоррозийного покрытия.
  • Плашка с рамкой-направляющей или клупп. Инструмент может комплектоваться воротком (в идеале — с трещоткой, заметно упрощающей нарезку) или приводится в движение газовым ключом №2 — №4.
  • Напильник или болгарка с зачистным кругом.

Снимите на торце патрубка наружную фаску под углом не больше 30 градусов к его продольной оси. Таким образом, вы сформируете заход для плашки или клуппа;

  • Нанесите на наружную поверхность патрубка любую смазку (масло для швейных машинок, моторную отработку, солярку и т.д.). Благодаря смазке уменьшится необходимое для нарезки резьбы усилие. Что еще важнее, на резьбе не останется задиров металла;
  • Наденьте плашку на трубу направляющей рамкой вперед. В этом случае вы исключите перекос при нарезке первых ниток;
  • Прижмите инструмент к торцу трубы с максимально возможным усилием и начинайте вращать его по часовой стрелке;
  • После нарезки первых двух ниток перестаньте прижимать инструмент и нарежьте (уже без прижима) 5-10 ниток в зависимости от назначения патрубка;
  • Если плашка начинает двигаться с заметным сопротивлением — дайте инструменту небольшой обратный ход, чтобы освободить его от стружки.

Если вы нарезаете резьбу на подводке или стояке водоснабжения, придерживайте трубу газовым ключом, не позволяя ей провернуться. В противном случае вы можете стронуть одну из ближайших резьб или оторвать подводку от стояка по сварному шву.

к меню ↑

Герметизация резьб

Согласно советским стандартам, для герметизации резьбовых соединений нужно было использовать сантехнический лен с пропиткой свинцовым суриком. Выполненные таким образом соединения служат неограниченно долго, лен в них не гниет и не выгорает.

Поскольку найти свинцовый сурик сейчас куда труднее, чем полвека назад, мы предложим вам пару альтернативных решений:

Прекрасные результаты дает герметизация резьб нитью Тангит Унилок. Она просто наматывается по ходу резьбы в 5-8 витков;

Вместо свинцового сурика лен можно пропитать силиконовым герметиком. Силикон наносится на резьбу, затем на нее по часовой стрелке наматывается прядка очищенного от мусора и соломы льна, после чего на лен намазывается еще один тонкий слой герметика.

При затягивании резьбы силикон равномерно пропитывает органическую подмотку, обеспечивая ее защиту от воды и высокой температуры.

к меню ↑

Выбираем трубы для водопровода

Основным критерием выбора являются условия эксплуатации трубопровода. Моменты, на которые следует обратить внимание:

  • где будут прокладывать сеть – в помещении или на улице;
  • температура транспортируемой жидкости;
  • цель использования – технический или питьевой водопровод;
  • давление в сети.

Универсальными являются металлические трубы для водопровода из меди, латуни, бронзы, стальные с защитным покрытием от коррозии. Их используют для прокачки воды любой температуры, жесткости, химического состава, в системах с высоким давлением. К сожалению, это дорогостоящая продукция и используется нечасто.

материалы изготовления

Для внутреннего водопровода жилых домов все чаще используют пластиковые системы. Наиболее подходит продукция из сшитого полиэтилена или полиэтилена ПНД, металлопластиковые. Они простые в монтаже, требуют минимум оборудования для сборки, при соединении элементов не нужна сварка.

к меню ↑

Виды и технические характеристики

Оцинкованные трубы для водопровода: выбор, особенности монтажа и применения

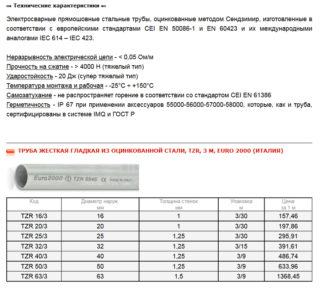

Пример спецификации

В зависимости от области применения трубы бывают водогазопроводные, электросварные  и профильные. Оцинкованная труба для водоснабжения по ГОСТу может иметь стандартную и повышенную точность изготовления.

Сортамент изделий различают по условному проходу, наружному сечению, толщине стенок и массе. По условному проходу размер колеблется от 6 до 150 мм, а наружное сечение может составлять 10,2– 165 мм.

В зависимости от толщины стенок изделия делятся на легкие, обыкновенные и усиленные. Для всех видов ДУ одинаков. Внутренний диаметр зависит от толщины стенок. В легких изделиях он наибольший, в усиленных минимальный. Чем толще стенки, тем выше защита от ржавчины.

Коррозийный процесс ускоряется во время периодических отключений водоснабжения, когда происходит сброс воды, а ее место занимает сырой воздух.

Характеристика металлопластиковых систем

Продукции соединяет все положительные качества исходных материалов: прочные, легко изгибаются, не повреждаются ржавчиной, образованию солей кальция на внутренних поверхностях. Это многослойная конструкция, состоящая из алюминиевого каркаса, на котором внахлестку намотаны слои полиэтилена и сварены между собой.

При определении, какие трубы выбрать для горячей воды, прежде всего, останавливаются на металлопластиковых. Вода в таком трубопроводе остается пригодной для питья длительное время. Максимальное давление в системе допускается до 16 бар, наибольшая температура транспортируемой жидкости +900С.

металлопластиковые

Трубы из металлопластика удобно монтировать и транспортировать. Для перевозки их сматывают в бухты, которые не занимают много места. Комплектуются специальными фитингами, для установки которых не требуются сварка и нарезки резьбы, что значительно упрощает монтажные работы. Единственным недостатком является необходимость контроля мест соединения трубопровода с арматурой. С периодичностью раз в два года их следует осматривать и поджимать.

Оцинкованные стальные

Стальные трубопроводы имеют ряд недостатков и на них все реже останавливают выбор при решении вопроса, какие трубы лучше использовать для водоснабжения в квартире. Исключение составляют стальные оцинкованные. Они имеют цинковое покрытие внутренней и наружной поверхностей, что исключает появление коррозии на стенках, увеличивает срок службы, защищает транспортируемую жидкость от ржавчины и осадка.

Трубопровод оцинкованный стальной

Данная продукция регулируется ГОСТ 3262-75. Технические характеристики включают следующее:

  • условный проход. По этому параметру выбирается нужный вариант;
  • внутренний диаметр;
  • толщина стенки. Имеет несколько значений для каждого диаметра, нормируется ГОСТ;
  • наружный диаметр.

Для внутренних сетей используются элементы с диаметром условного прохода от 6 до 40 мм. В ГОСТ указан размерный ряд длин – 4-12 м. В зависимости от толщины стенки вариант использования бывает: легкий, обыкновенный, усиленный.

Медь

Медные трубы по большинству характеристик и достоинств повторяют стальные аналоги. Но в отличие от стали они фактически не ржавеют, менее шероховаты внутри и имеют гораздо более эстетичный вид. Плюс их проще паять в единую трубопроводную систему простеньким газовым паяльником, а прослужат они до 60–70 лет. Главный недостаток этого варианта – дороговизна.

медные трубы

Медные трубы — отличный вариант для горячего водопровода

Независимо от того какой у них диаметр, трубы из меди всегда выглядят презентабельно. Если водопровод приходится прокладывать открытым способом и в месте у всех на виду, то медные трубные изделия будут являться самым лучшим выбором. В иных случаях рекомендуется предпочесть что-то иное с меньшей стоимостью.

Трубопроводы из полипропилена

При выборе материала труб для водоснабжения, следует обратить внимание на полипропиленовый вариант. Основой служит органический полимер. Это прочный пластик, не проводит электрический ток, не выделяет вредных веществ, химически стойкий, подходит для транспортировки питьевой воды.

полипропиленовые

Полипропилен бывает однослойным или многослойным. Армирующим слоем может быть алюминий, стекловолокно, фольга.

Армирование увеличивает прочность материала, расширяет возможность применения.

Какие трубы лучше для водопровода в квартире? Остановимся на трубопроводах из полипропилена:

  1. РРН – гомопропилен. Предназначен для холодной воды.
  2. РРВ – блок-полимер. Для устройства холодного и горячего водоснабжения, отопления. Выдерживает давление до 10 атм.

Многослойный полипропилен обозначается РN и цифрами, РN 10 и РN 16 используется для прокачки холодной воды под давлением 10 и 16 атм. РN 20 и РN 25 применяется в магистральных системах отопления многоэтажных зданий, допустимая температура +950С, давление 20 и 25 атм.

Полиэтиленовые водопроводы низкого давления (ПНД)

Изготовлены из эластичного материала, не деформируются от механической нагрузки, но становятся мягкими при нагреве. Это обуславливает использование их при прокладке холодного водоснабжения, температура жидкости от 0 до 400С, давление не должно быть выше 25 атм.
Использование ремонтной ленты для водопроводных труб от течи
При ремонте и установке любых трубопроводов, будь то водопроводная сеть, вентиляция или газопровод, должна использоваться лента для труб, чтобы обеспечить надежную герметизацию всех соединений….

 Трубы ПНД — оптимальный вариант для дачного водопровода внутри дома или системы полива на участке. Их можно заглубить в землю или проложить поверхностно. При этом следует слить воду из трубопровода поздней осенью, чтобы исключить ее замерзание и разрушение материала.

ПНД-трубы

Среди видов труб используемых для монтажа водопровода, выбирают продукцию из сшитого полиэтилена фирмы РЕХАУ. Их применяют в системах питьевого обеспечения, устройстве отопления и водяного теплого пола. Имеют серебристое покрытие и кислородозащитный слой. Трубопроводы Rehau RAUTITAN flex могут эксплуатироваться при температуре +950С и давлении 10 атм.

Таблица. Размеры труб марки Rehau.

Наружный диаметр, мм Толщина стенки, мм
1 16 2,2
2 20 2,8
3 25 3,5
4 32 4,4
5 40 5,5
6 50 6,9
7 63 8,6

Собрать водопровод из таких элементов достаточно просто. Монтажным приспособлением эспандером расширяют конец трубы, в него вставляют фитинг, на него надевают муфту и зажимают прессом. В результате получаем герметичное соединение. Инструмент для установки сантехнической арматуры может быть ручным или оборудован аккумулятором для ускорения процесса.

Трубы ПВХ

При выборе водяных труб часто останавливают выбор на поливинил хлоридных (ПВХ). Они имеют красивую внешнюю поверхность, используются при открытой прокладке. Легко монтируются, для стыков применяют резиновые манжеты или клей. Основное назначение – трубопроводы холодной воды.

Асбестоцементные

Асбестоцементные трубы используются для устройства канализации и технического водопровода. Бывают безнапорного и напорного типа. Безнапорные трубопроводы применяются для самотечной бытовой и ливневой канализации. Выдерживают давление до 6 атм. В местах разветвления устанвливают чугунные, металлические или пластиковые фитинги, стыки заполняют герметиком.

Напорные асбестоцементные трубопроводы рассчитаны на давление от 6 до 25 атм. Это зависит от диаметра и толщины стенки трубы. Соединение участков производят с помощью муфт и хомутов, уплотняют герметизирующей мастикой. Для питьевого водопровода такой материал не применяют, так как возможно загрязнение воды вредными химическими соединениями.

к меню ↑

Металлопластик

Металлопластиковые водопроводные трубы состоят из двух слоев полиэтилена и алюминиевой прокладки между ними. В сравнении с иными пластиковыми аналогами они меньше расширяются при нагреве и спокойно переносят температуры до +90–950С. Чаще всего их применяют для организации отопления, а не водоснабжения.

Трубы из металлопластика

Трубы из металлопластика — отличный вариант для отопления

Этот вариант дороже обычного полиэтилена и ПВХ. Плюс с такими трубами сложнее работать при монтаже из-за наличия прослойки из алюминия. Однако металлопластик хорош тем, что его можно легко согнуть (например, в углах санузла), не используя для поворота трубопровода дополнительные фитинги подходящего размера.

Компрессионные фитинги

Для металлопластика наиболее популярны фитинги компрессионного типа, в которых конец трубы фиксируется разрезным кольцом (цангой), обжимающим его вокруг штуцера. Обтяжка происходит с помощью специальной гайки, а герметичность соединения обеспечивается резиновыми кольцами.

Основное достоинство таких фитингов, ставшее причиной их популярности — простота монтажа. Как уже говорилось, для этого не нужны специальные инструменты: чтобы затянуть обжимную гайку, сгодится любой ключ подходящего размера. Соединение при этом получается разъёмным, хотя перед повторным использованием обычно приходится менять уплотнительные кольца. Существует также сравнительно новый вариант компрессионного фитинга — евроконус — сделанный по типу «американки». Его штуцер и корпус являются отдельными частями, которые соединяются обжимной гайкой. Такая конструкция облегчает демонтаж металлопластиковых систем и часто позволяет избежать повреждения уплотнителей.

Недостатками цанговых фитингов являются сравнительно высокая стоимость, разъёмность соединения и тот факт, что за герметичность отвечают довольно тонкие резиновые кольца. В условиях перепада температур они могут утратить эластичность и перестать справляться со своей задачей. По этой причине фитинги данного типа не применяют для закрытой прокладки водопровода. Кроме того, после первого года эксплуатации рекомендуется подтянуть гайки, хотя необходимость в этом довольно спорная. В результате сдавливания происходит деформация трубы и цанги, благодаря чему прочность и герметичность соединения уже через несколько месяцев такова, что течи не наблюдается, даже если открутить гайку.

Срок службы компрессионных фитингов зависит от условий эксплуатации и качества материала. Некачественные изделия отличаются тонкими гайками, которые зачастую лопаются при затягивании. Если не с чем сравнить — обратите внимание на маркировку. Она должна быть чёткой, а цифры и буквы не должны уходить за кромку. Внутренняя поверхность хорошего фитинга имеет воронкообразную форму, что уменьшает сопротивление потоку и снижает шум текущей воды. Лучше потратиться и купить трубы и фитинги высокого качества, которые прослужат не один десяток лет, чем то и дело устранять протечки, страдать от лишнего шума и ликвидировать последствия потопов.

Пресс-фитинги

По конструкции пресс-фитинг напоминает компрессионный, только вместо гайки и цанги — тонкая гильза из нержавейки, которой и обжимают трубу. Разобрать такое соединение нельзя, не повредив гильзу. Пресс-фитинги более надёжны, чем компрессионные, но менее популярны. Причина в том, что при практически равной стоимости, для их монтажа требуется специальный инструмент — пресс. Также желательно, чтобы профиль обжима соответствовал рекомендациям производителя. При таких условиях более привлекательно сварное соединение, поскольку стоимость материала гораздо меньше.

Сварные фитинги

Технология сварки, ранее доступная только для полимерных труб, с недавних пор применяется и для металлопластика. Специальные фитинги изготавливаются из термостойкого полиэтилена и металла. Использовать их можно только с трубой pert-al-pert, а для pex-al-pex они непригодны. С виду новинка похожа на привычные фитинги для полипропиленовых труб, и отличается от них только наличием латунной или алюминиевой вставки внутри. Сварка проводится обычным аппаратом, но со специальными насадками. Неразъёмное соединение гарантирует отсутствие протечек, что при сравнительно низкой цене фитингов обещает им хорошую перспективу.

Сварка металлопластиковых труб

Пуш-фитинги

До недавнего времени сборка водопровода без применения инструментов казалась нереальной. Однако новые технологии сделали возможным и это. Процесс монтажа пуш-фитингов, или PUSH-FIT, происходит следующим образом: откалиброванная труба одним движением вставляется в приёмную гильзу так, чтобы её конец появился в контрольном отверстии. Внутри она жёстко фиксируется цанговым захватом, а резиновые кольца уплотняют соединение, делая его герметичным. При необходимости соединение можно легко разобрать и собрать заново.

Очевидно, что при использовании пуш-фитингов имеет место колоссальная экономия рабочего времени. Тем не менее применяются они пока довольно редко, а их перспектива весьма туманна. Требуемая надёжность такого соединения может быть достигнута лишь при условии высокой точности изготовления и сборки всех деталей, что подразумевает немалую стоимость. Цена данного изделия гораздо выше, чем компрессионного аналога, но для монтажа в труднодоступных местах пуш-фитинги могут стать незаменимыми.

к меню ↑

Критерии выбора труб

Для потребителей важна пропускная способность и рабочее давление. Чем меньше напор в системе, тем больше должен быть условный проход. Для внутренней системы домашнего водопровода достаточно трубы сечением 20 мм.

Размеры стенок подбирают в зависимости от технологических требований прокладываемых магистралей. При этом учитывается, что обыкновенные и легкие отводы рассчитаны на рабочее давление 25 кгс/см2, а усиленные до 32 кгс/см2.

Оцинкованные изделий дороже обычных труб на 50–60%. Ценообразование формируется на основании марки стали, сортамента, качества продукции, производителя. Цена за метр оцинкованных труб для водопровода с ДУ 15 мм и толщиной стенок в 2,8 мм начинается от 70 рублей.

Стоимость колеблется в зависимости от региона реализации. Розничная цена выше оптовой. Тонна металлопроката ориентировочно может стоить от 48791 руб. Из расчета, что вес 1 п/метра трубы оцинкованной обыкновенной ВГП 15х2,8 равен 1,28 кг, 781 погонный метр трубы в тонне.

Перед покупкой необходимо ознакомиться с сертификатом соответствия и техническими характеристиками продукции.

к меню ↑

Выбираем трубы в зависимости от сферы их использования

Условия эксплуатации являются основополагающим признаком при выборе материала и вида водопроводных труб. Рассмотрим возможные места, где монтируют системы водоснабжения.

к меню ↑

Уличный водопровод

На улице прокладывают подающий трубопровод от скважины или магистральной сети. Его заглубляют в землю и изолируют, чтобы исключить замерзание воды зимой. Для этого используют трубы:

  • стальные оцинкованные;
  • полиэтиленовые низкого давления ПНД.

Стальные трубы без антикоррозийного покрытия быстро выходят из строя. Хорошая замена металлу – пластик. Трубопроводы из ПНД обладают прочностью, не разлагаются в земле.

Для питьевого водопровода используют материал с тремя синими продольными полосами, что характеризует о его химической стойкости и безопасности для человека.

к меню ↑

Внутренний водопровод в частном доме

Устройство водопровода
Стальные трубопроводы по-прежнему используют для внутреннего водопровода, предпочтение отдано оцинкованной или нержавеющей стали, медным трубам. Современные материалы – это полипропилен. Следует различать марки для холодной и горячей воды. Внутри дома до нагревательного котла можно использовать трубы ПВХ.

к меню ↑

Водопровод в квартире

В квартиру вода подается от стояков горячего и холодного магистрального трубопровода. С учетом температуры выбирают материал трубных элементов – полипропилен, металопластик, ПВХ, оцинкованная сталь. В квартире довольно простая система водопровода. Санитарные помещения и кухня обычно расположены рядом и близко от места ввода воды. Большого количества материала не требуется. В богатых интерьерах при открытой прокладке используют медные трубы, хотя широкого распространения это решение не получило.

к меню ↑

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

к меню ↑

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

  • расстояние до 10 м – D=20 мм;
  • до 30 м — D=25 мм;
  • более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

к меню ↑

Диаметр труб наружного водоснабжения

Принцип подачи воды от скважины
Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

  • до 10 м используют трубы с условным проходом 25 мм;
  • до 30 м – 32 мм;
  • более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

[spoiler title="Источники"]

  • https://truby-moskva.ru/otsinkovannye-truby-dlya-vodoprovoda.html
  • https://profpipe.ru/ustanovka/opasno-li-primenenie-otsinkovannyh-trub-v-vodoprovodnyh-sistemah.html
  • http://TrubaMaster.ru/vodoprovodnye/ocinkovannye-truby-dlya-vodoprovoda.html
  • https://proriv-gbi.ru/vodoprovod/ocinkovannaya-truba-dlya-vodosnabzheniya.html
  • https://trubarik.ru/vodoprovod/vodoprovodnye-truby
  • https://StrojDvor.ru/vodosnabzhenie/ocinkovannye-truby-dla-vodoprovoda/
  • https://sdelat-dom.ru/remont/vodoprovod-kanalizaciya/truby-dlya-vodoprovoda/
  • https://www.rmnt.ru/story/water/obzor-sovremennyx-materialov-dlja-prokladki-vodoprovoda.592296/

[/spoiler]


Вверх
Вверх
