1 Из чего и как делают пеллеты

Привлекательность топливных гранул как топлива для домашних котлов вызвана в первую очередь удобством использования. Пеллетные котлы отличаются высокой степенью автоматизации и требуют к себе внимания гораздо реже, чем обычные твердотопливные. Что же касается теплотворной способности, то у сухих дров (15% влажности) и пеллетов (8%) она отличается на 20—25%, притом что последние занимают гораздо меньший объем.

Для справки. Древесина, чтобы достигнуть влажности 15%, должна сохнуть в обычных условиях не менее 2 лет. Тогда ее теплота сгорания достигнет 4—4.5 кВт/кг, в то время как 1 кг гранул (древесных) при сжигании выделяет от 4.5 до 5 кВт тепла.

В промышленном производстве пеллеты обычно изготавливают из таких видов сырья:

  • любые отходы древесины, в том числе опилки и щепа;
  • солома зерновых культур;
  • отходы переработки семян подсолнечника и гречихи (шелуха).

Наиболее распространены топливные гранулы, сделанные из опилок и прочих отходов деревообработки. Агропеллеты, изготавливаемые из шелухи и соломы, по цене дешевле древесных, но их качество хуже из-за повышенной зольности. Так что для домашних умельцев наибольший интерес представляет изготовление пеллетов из опилок.

Технология промышленного производства древесных пеллетов состоит из 5 основных операций:

  1. Дробление и измельчение. Отходы доводят до частиц одного размера с помощью промышленных дробилок.
  2. Высушивание до влажности не выше 10%. Существует несколько видов сушилок, но их объединяет одно обстоятельство: для испарения влаги из дерева нужно затратить тепловую энергию.
  3. Обработка сырья паром для лучшей формовки гранул. Влажность при этом увеличивается незначительно.
  4. Прессование опилок в пеллеты на специальном прессе – грануляторе под давлением порядка 300 Бар.
  5. Остывание и упаковка готовой продукции.

Матрица цилиндрическая

В заводских условиях, где необходимо оборудование с высокой производительностью, чаще всего применяется пресс для пеллет с цилиндрической матрицей. Она представляет собой перфорированное кольцо из толстого листового металла, по внутренней поверхности которого ходит несколько катков. Сырье подается к ним с помощью шнека, после чего опилки вдавливаются катками в отверстия матрицы. Выходящие с наружной стороны «колбаски» обрезаются в размер специальным ножом.

Прессование гранул на заводе

Есть и плоский тип матриц, используемых в грануляторах для пеллет меньшей производительности. Это лист металла толщиной не менее 20 мм круглой формы с множеством отверстий. В таком прессе для опилок катки находятся сверху и продавливают сквозь отверстия матрицы сырье, поступающее из бункера. Такие станки могут иметь небольшие размеры, а потому хорошо подходят для изготовления пеллет в домашних условиях своими руками.

Устройство гранулятора с плоской матрицей

Для справки. Клеящим веществом, связывающим опилки в прессе воедино, является лигнин. Он выделяется из мелких частиц дерева при воздействии высокого давления.

к меню ↑

1.1 Описание и характеристика различных видов пеллет

Примечательность топливных гранул заключается в том, что их производство не требует определенных сырьевых источников, они делаются из чего угодно. Они не требуют какого-то высокотехнологичного сырья. Производить их можно из обычных отходов. Это могут быть остатки от обработки дерева: опилки, щепки. Или вовсе отходы сельхоз работ, как например, солома. Их еще называют топливными гранулами. По сути, это цилиндрические гранулы небольших размеров. Производство их включает, применение специализированного оборудования. Делаются они под высоким давлением без каких-либо клеящих веществ. По тепловым свойствам они не уступают сухим дровам. Места они занимают гораздо меньше.

Для правки можно сказать, что один килограмм таких гранул производят до 4,5 кДж тепла, что соответсвует теплотворности дровам 15% сушки.

При сжигании пеллет образуется меньше углекислого газа, меньше золы, и практически не формируется сера. Назначение пеллет:

  • отапливают дома, в которых имеется печь или камин;
  • применяются в котельных;
  • используются в качестве туалетного наполнителя для домашних животных;
  • применяются как абсорбенты для жидкостей.

Если планируется производить пеллеты на продажу, то необходимо купить оборудование для производства гранул соответствующих стандартов тех стран, куда планируется их поставлять. Например, показатели по зольности для США не должны превышать 1%, а вот в Европе он выше на полпроцента.

к меню ↑

1.2 Что можно сделать из опилок

Для начала разберемся, по какой причине древесные гранулы столь быстро приобрели свою популярность. Итак:

  • Среди всех видов твердого топлива они наиболее практичны и удобны в хранении, перемещении и загрузке в котельную установку.
  • Пеллетные котлы не требуют вмешательства в работу чаще 1 раза в неделю и полностью автоматизированы. Длительность горения определяется только объемом бункера, куда засыпаются топливные гранулы.
  • Опилки очень распространены как отходы различных деревообрабатывающих участков и целых предприятий, а после прессования в гранулы обладают отличной теплотворной способностью и малой зольностью.
  • При изготовлении пеллет отсутствуют различные химические добавки, топливо абсолютно экологично.
  • Древесные пеллеты можно производить самостоятельно, обеспечивая себя дешевым энергоносителем.

При хранении древесные гранулы занимают меньше пространства, нежели дрова или уголь, их можно расфасовать в мешки и уложить в аккуратные штабели.

Хранение пеллет

Важно! Места, где хранятся пеллеты, должны быть оборудованы в соответствии с правилами пожарной безопасности.

Опилки и стружка как сырье для производства пеллет являются самыми удобными и доступными многим хозяевам частных усадеб. Тем не менее для получения качественных гранул к сырью предъявляются некоторые требования:

  • Древесина мягких пород, из нее выходит самое лучшее топливо. При наличии дерева твердых пород либо большого количества коры их необходимо смешивать, чтобы добиться хорошей прочности гранул и малой зольности.
  • В стружке не должны попадаться крупные щепки или обломки, пеллеты делают из опилок небольшого размера.
  • Влажность. Ее показатель должен находиться в пределах 12%, иначе при изготовлении цилиндрики могут рассыпаться, а при сжигании влажная биомасса снизит КПД вашего котла.

Слишком влажные опилки, которые очень трудно просушить или потребуется больше тепла, чем они смогут выделить сами при последующем сжигании, пригодятся для другой цели. Например, производство брикетов с просушкой на открытом воздухе, как показано на видео.

То есть, прежде чем начинать технологический цикл, стружку и опилки следует подготовить надлежащим образом. Помните, что из некачественного сырья получатся такие же пеллеты, сделанные своими руками, которые вы будете загружать в домашний котел.

к меню ↑

2 Можно ли сделать станок для изготовления пеллет своими руками?

Этим вопросом задаются многие люди, пожелавшие заняться данным видом предпринимательства. Станок для пеллет можно смастерить самостоятельно, если у вас есть свободное время, некоторый опыт слесарного и токарного дела, терпение, наличие необходимых средств для приобретения нужных компонентов.

Кроме того, данный станок, сделанный самостоятельно, подгоняется под ваши желания: необходимая мощность и нужные размеры. Данное оборудование вы будете знать до последнего винтика, и сможете собирать и разбирать его даже с закрытыми глазами.

Запасные части для последующего ремонта делаются также самостоятельно: поэтому значительно сокращаются финансовые затраты на покупку заводских составляющих.

к меню ↑

3 Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Совет. Сделать станок для самодельных пеллет на основе покупных деталей – решение рискованное. Проверить качество материала и точность обработки вы не сможете, а матрица может быстро выйти из строя. Лучше найти необходимый материал и дать заказ специалистам – станочникам.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

Эскиз плоской матрицы

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Размеры вала

Важно. Закаленные детали для пеллетного пресса должны пройти процесс шлифовки всех рабочих поверхностей.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

к меню ↑

3.1 Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

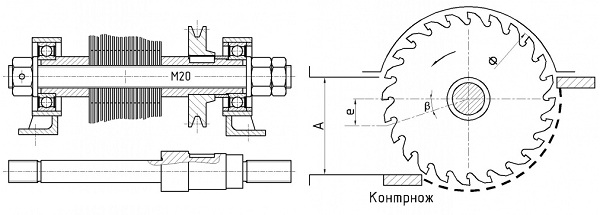

Чертеж дробилки из пил

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Установка пил на дробилку

Примечание. Здесь тоже нужен мощный двигатель, чтобы пилы могли хорошо «грызть» ветки и прочие небольшие деревяшки.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Дробилка на раме

к меню ↑

3.2 Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Как работает сушилка

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Сушилка барабанного типа

Для справки. Когда делают пеллеты из свежих отходов деревообработки, то самые большие энергозатраты приходятся именно на процесс высушивания. Для домашнего производства они могут оказаться слишком большими, сводя на нет всю выгоду от этой затеи.

к меню ↑

3.3 Мини-гранулятор

Мини-гранулятор для пеллет

Стоимость от 64 тыс. рублей.

к меню ↑

3.4 Пресс-гранулятор с электродвигателем

Пресс-гранулятор с электродвигателем

Стоимость от 100 тыс. рублей.

к меню ↑

3.5 Пресс-грануляторы с дизельным двигателем

Пресс-гранулятор с дизельным двигателем

Стоимость от 89 тыс. рублей.

к меню ↑

3.6 Пресс-грануляторы с приводом от вала отбора мощности трактора

Пресс-грануляторы с приводом от вала отбора мощности трактора

Стоимость от 100 тыс. рублей.

к меню ↑

3.7 Линия промышленного типа

Линия промышленного типа для производства пеллет

Стоимость от 1.8 млн. рублей.

Каждый вид имеет свою особенность. К примеру, прибор на электродвигатели обладает некой стационарностью, в то время когда приборы с дизельными двигателями более мобильны.

Пример деталей оборудования для производства топливных пеллет на основе линии промышленного типа:

Оборудование для производства топливных пеллет

Такая линия стоит около 1 800 000 руб.

Ключевые элементы пеллетных линий и их примерные цены по отдельности:

  1. Щепорез (измельчитель древесины) — около 180 000 руб.
  2. Сушилка сырья для производства пеллет — от 400 000 до 2 500 000 руб.
  3. Гранулятор — от 50 000 до 1 100 000 руб. Модель ОГМ-1,5 стоит около 1 000 000 руб.
  4. Охладитель пеллет — около 400 000 руб.

Грануляторы делятся на виды относительно матрицы:

  • гранулятор с плоской матрицей;
  • гранулятор с круглой матрицей;
  • гибрид гранулятора с плоской и круглой матрицей;

Гранулятор с плоской матрицей

Плоская матрица – это плоский металлический диск, который сделан из стали высокого качества. Его диаметр составляет 100-1250 мм, толщина 20-100 мм. Используемая сталь должна быть износостойкой и иметь закалку 60 60 единиц по шкале твердости Роквелла. Как правило используют сталь отечественного производства 40Х, либо же стали HARDOX 500 и 20CRMN.

Производительная мощность гранулятора напрямую зависит от того какой диаметр матрицы. К примеру, оборудование с диаметром матрицы 1250 миллиметров может производить до 3 т. гранул в час.

Матрица круглой формы на грануляторах в диаметре достигает 550 миллиметров. Она сделана с нержавеющей стали с большой износостойкостью. Такая сталь должна раскалятся до твердости сорок пять-пятьдесят кгс по Роквеллу.

Если речь идет о производительности нужно дифференцировать ее величину от качественной подготовки древесины и ее составляющих. Также для большой производительности важна мощность электродвигателя. Фирмы производители, как правило, устанавливают на гранулятор редуктор с параметрами крутящего момента и передаточным числом с высоким КПД, что позволяет использовать имеющейся электродвигатель на оптимальную мощность.

На территории СНГ подобные грануляторы давно известны. На них производят комбикорм. Их серия ДГ и ОГМ. Но мастера научились их переделывать под изготовления топливных гранул. Нужно заменить матрицу под используемое сырье и ролики выкатывания.

Третий вариант грануляторов на наших территориях почти не применяется, но очень распространен в Китае. Круглая матрица расположена параллельно к основанию. Ролики выкатывания закатывают древесину в гранулятор за счет собственного веса.

к меню ↑

4 Технология производства пеллет

Классический процесс по изготовлению выглядит так:

  • дробление на крупные части;
  • сушение;
  • второе дробление на мелкие части;
  • смешивание и водоподготовка;
  • прессование;
  • охлаждение и сушение;
  • фасовка;

При первом дроблении древесину измельчают для дальнейшего сушения. Измельченное сырье должно достигать в размере не больше 25 миллиметров в длину и ширину, и двух миллиметров в толщину. Это позволит сделать просушку качественной и быстрой, а также просушить материалы и подготовить ко второму дроблению.

Как правило, влажное сырье хранится на полу из бетона для избежания смешивания с другими частицами (песком, камнями). В машину для сушки, материал подают с помощью скребка. Оператор собирает его и подает в сушильную систему.

Если влажность превышает 15%, оно хуже поддается прессованию. К тому же, повышенная влажность пеллет делает их неприспособленными к котлам. Поэтому сырье перед прессом нужно просушить до такой степени, чтобы его влажность составляла восемь-двенадцать процентов. Конечная влажность должна быть в районе 10% плюс минус один процент. Во всем производстве, сушение забирает наибольше энергии. Для сушения одной тонны пеллет необходимо тепло горения от одного кубического метра плотного дерева. Оптимальным будет – сжигать кору.

Хорошо измельченный продукт выходит размером, не превышающим полтора миллиметра.

Водоподготовка – это установление нужного уровня влаги в сырье. Если его влажность не превышает восемь процентов – пелетты хуже склеиваются в прессе. Для этой цели нужна дозировка влаги в смешивальной емкости. Если обрабатываются твердые сорта дерева, к примеру, дуб или бук, необходимо добавлять горячий пар.

После пресса выходят пеллеты размером в шесть миллиметров для частных покупателей и десять миллиметров для промышленных. Температура в прессе от семидесяти до девяноста градусов Цельсия.

Процесс охлаждения обеспечивает качество конечного результата. Оно нужно для остывания продукта после пресса. Затем пеллеты готовы к расфасовыванию.

Зачастую пеллеты хранят в россыпь и также их транспортируют. Но возможно предусмотреть расфасовку в большие мешки. Частные потребители покупают гранулы в двадцати килограммовых мешках.

к меню ↑

4.1 Дополнительное оборудование

В таком процессе, как производство пеллет, существует оборудование, которое помогает при изготовлении, но по сути своей не является частью готового изделия.

Вспомогательное оборудование делится на:

  • заводское: различные ручные инструмент, автопогрузчики и прочее;
  • конторское: калькуляторы, шариковые ручки, стулья и столы в офисах и прочее.

В пеллетном производстве дополнительным оборудованием можно назвать систему аспирации, транспортные узлы и конвейера, все подъемные механизмы и технологическую оснастку.

к меню ↑

4.2 Оценка качества исходного сырья

Основное влияние на качество пеллет оказывают характеристики сырья. Важными в данном случае являются такие параметры, как тип древесины, из которой были получены опилки, степень их загрязненности посторонними примесями, влажность и размер фракций.

Хранилище для опилок должно быть сухим, вместительным и соответствовать нормам пожарной безопасности

Хранилище для опилок должно быть сухим, вместительным и соответствовать нормам пожарной безопасности

Качественные характеристики материала для изготовления пеллет и степень его подготовки к производственному процессу определяют технологию получения готовой продукции, а также выбор оборудования. При этом необходимо учитывать следующие нюансы.

  • В том случае, если влажность исходного материала достаточно высокая, для приведения ее к нормальным показателям потребуются мощные сушилки. Применение такого оборудования в процессе производства пеллет приведет к увеличению как энерго- , так и трудозатрат при реализации технологического процесса.
  • Если в составе исходного сырья содержится много древесных частиц крупного размера, то в составе производственной линии по изготовлению пеллет должна присутствовать не только дробилка, но и оборудование для сепарации измельченной массы. Эксплуатация такой производственной линии также будет связана с повышенными энергозатратами.
  • Эффективность технологического процесса и стабильность работы линии по производству пеллет во многом зависят от того, насколько однородным по породе древесины является исходный материал.
  • Оценивая качество опилочной массы, которую планируется использовать для производства пеллетного топлива, следует обращать внимание на наличие в ее составе древесной коры, гнили и отходов от переработки старой древесины. Большое количество подобных включений в общей массе для производства топливных гранул снижает их энергетическую ценность и, соответственно, уменьшает стоимость готовой продукции.
  • В составе исходного сырья могут содержаться такие посторонние примеси, как песок и камни. В этом случае пеллетная линия должна быть оснащена специальными улавливающими устройствами. Решает проблему с такими примесями и предварительная промывка материала, но в любом случае это увеличивает производственные расходы и, соответственно, себестоимость готовой продукции.

Таким образом, следует оценить характеристики опилочной массы, прежде чем пустить ее на производство пеллетов.

Для измерения влажности опилок используются влагомеры, состоящие из электронного блока и датчика, зонд которого размещается на конвейере или в бункере

Для измерения влажности опилок используются влагомеры, состоящие из электронного блока и датчика, зонд которого размещается на конвейере или в бункере

к меню ↑

4.3 Процесс предварительного измельчения опилок

В большинстве случаев для производства пеллет используются отходы деревообрабатывающих предприятий, которые поступают на пеллетное производство без предварительной сортировки. Естественно, что в таких отходах, кроме самих опилок, содержатся и другие составляющие – древесная кора, крупные щепки, бруски, горбыль и др.

Рабочими органами дробилок, используемых для грубого измельчения материала, являются вращающиеся молотки

Рабочими органами дробилок, используемых для грубого измельчения материала, являются вращающиеся молотки

Для того чтобы привести сырьевую опилочную массу в однородное состояние по размеру содержащихся в ней фракций, используется измельчитель. В качестве такого оборудования на стадии предварительного дробления сырьевой массы применяются молотковые дробилки, относящиеся к дековому типу. Дробилка данного типа может успешно использоваться для опилок, влажность которых доходит до 80 %, при этом практически не происходит их налипания на элементы внутренней конструкции оборудования.

Устройство молотковой дробилки для древесины

Устройство молотковой дробилки для древесины

к меню ↑

4.4 Измельчение

Перед тем, как древесные или другие отходы превращаются в гранулы, сырье должно пройти первый и очень важный этап в производстве пеллет — подготовку сырья. Для этого в начале при помощи специального оборудования материал измельчают. Необходимость предварительного дробления существует чаще всего лишь в случаях, когда в качестве сырья берется габаритный материал. Результатом данного этапа становятся очень мелкие частички, размер которых не превышает 4 мл.

Следом сырье сушат в специальной камере. Температура внутри достигает 400 градусов, а влажность при этом не превышает отметку в 10%. Дабы сырье не утратило свою способность к склеиванию, очень важно в процессе не пересушить его. Иначе спрессовать все это в гранулы не получится.

Частицы, которые в дальнейшем будут спресованы, не должны иметь размер более 3 мл. Поэтому финальной точкой в подготовке является повторное измельчение. Для этого необходима молотковая дробилка, наличие которой обязательно в технологической линии, так как она предотвращает попадание крупных частиц в гранулятор.

Оборудование для производства пеллет

к меню ↑

4.5 Аспирация

При производстве пеллетного топлива важна аспирация — процесс очищения воздуха от пыли. Основным смыслом аспирации является устранение распространения вредоносных выбросов при производстве в воздушное пространство. Такое устройство чаще необходимо на предприятиях лёгкой и тяжёлой промышленности, технологический процесс на которых происходит с выделением вредных веществ. Главным отличием такой вентиляции является большой угол наклона воздуховодов и большая скорость воздушного потока. Эффективность системы оценивается по соотношению удалённых вредоносных выбросов к тем, которые не были утилизированы системой местных отсосов и поэтому попали в воздух рабочей зоны.

Самый простой аппарат по очистке воздуха стоит около 40 тыс. руб. В зависимости от мощности цена может меняться.

к меню ↑

4.6 Оперативное накопление

После очистки воздуха все сырье попадает в специальный бункер. По форме своей он напоминает цилиндр. В этой камере на самом дне беспрерывно вращающийся механизм, работа которого предотвращает слеживание массы. Таким образом, измельченные опилки равномерно попадают в гранулятор для следующего этапа — прессования.

Такие специальные бункеры-накопители стоят в районе 70 тыс. руб.

к меню ↑

4.7 Гранулирование

Гранулирование или формирование происходит за счет специальной машины, именуемой гранулятором. Она является основным элементом всей производственной линии.

В условиях производства, где существует необходимость в оборудовании с высокой производительностью, зачастую применяют пресс с цилиндрической матрицей. Это металлическое перфорированное кольцо, внутри которого ходит несколько катков. С помощью специального шнека сырье подается прямиком к ним, после чего опилки вдавливаются катками в отверстия матрицы. На выходе полученные «колбаски» обрезаются специальным ножом.

Кроме того, существует плоский тип матриц, который используется для изготовления топлива в меньших объемах. Выглядит она как лист металла небольшой толщины и круглой формы. В таком прессе катки расположены сверху. Сырье, которое продавливается через отверстия матрицы, поступает сверху из бункера. Такое оборудование отлично подойдет для изготовления пеллет в домашних условиях.

к меню ↑

4.8 Охлаждение

Для того, чтобы сформировать гранулы пеллета, обязательным условием является наличие высоких температур. На выходе из пресса их температура варьируется от 70 до 110 °C. Поэтому существует необходимость охлаждения или кондиционирования до температуры окружающей среды. Для этого используются специальные блоки для охлаждения.

к меню ↑

4.9 Процесс сушки

На пеллетное производство может поступать сырьевая масса с различной степенью влажности, при этом непосредственно при прессовании значение данного параметра не должно превышать 8–12 %. Таким образом, линия по производству пеллет должна содержать в своем составе установку для сушки сырья, в качестве которой, как правило, используется сушильный барабан. Для подачи влажного сырья в такое оборудование используются транспортеры шнекового типа, что является наиболее экономичным вариантом решения данного вопроса.

Схема многоконтурной аэродинамической сушилки

Схема многоконтурной аэродинамической сушилки

Аэродинамическая сушилка опилок, основу которой составляет сушильный барабан с возможностью регулирования скорости вращения, включает в свой состав несколько технических устройств:

  1. источник генерации и подачи горячего воздуха, работающий на природном газе или на любом другом виде топлива;
  2. циклон, в который опилочная масса поступает после сушки;
  3. бункер-накопитель, из которого опилки подаются в рабочую камеру сушильного барабана;
  4. циклоны, в задачи которых входит очистка топочных газов от пыли, а также улавливание частиц мелкой фракции, содержащихся в просушиваемом сырье;
  5. дымосос, обеспечивающий проход горячего воздуха с определенной скоростью через камеру сушильного барабана и воздушные каналы циклонов;
  6. шнековые транспортеры – оборудование, обеспечивающее подачу влажного сырья в камеру сушильного барабана и транспортировку уже высушенных опилок в бункер-накопитель.

Сушильный комплекс производительностью до 1000 кг/час с печью, работающей на дровах, опилках или щепе

Сушильный комплекс производительностью до 1000 кг/час с печью, работающей на дровах, опилках или щепе

Процесс сушки опилок, для осуществления которой используется сушилка аэродинамическая, выглядит следующим образом.

  • Опилочная масса, которую необходимо просушить, подается в камеру сушильного барабана, ось вращения которого расположена в горизонтальной плоскости. При вращении такого барабана контролируется равномерность распределения в его рабочей камере загруженной сырьевой массы. Чтобы обеспечить безопасность процесса сушки опилок в барабане, в его конструкции предусмотрен специальный взрывной клапан.
  • Ворошение опилок в сушильном барабане, что позволяет более оперативно и равномерно просушить их в потоке горячего воздуха, обеспечивают специальные лопатки, закрепленные на стенках рабочей камеры устройства.
  • После просушивания до требуемого уровня влажности опилки из барабана поступают в циклон, где происходит их осаждение и дозированная подача в накопительный бункер.
  • Очистка использованного горячего воздуха от древесной пыли также обеспечивается при помощи циклонного оборудования.
  • За соблюдение всех режимов работы сушильного оборудования отвечает блок автоматики.



к меню ↑

4.10 Технология дробления

Технология производства пеллет из опилок предусматривает, что сырье, поступающее в гранулятор, не должно содержать в своем составе частиц, длина которых превышает 4 мм. Большинство современных моделей оборудования для производства топливных пеллет работает на сырье, размеры частиц которого составляют не более 1,5 мм, а насыпная масса находится в пределах 150 кг/м3. Для достижения таких параметров сырья перед его подачей в прессовальное оборудование используется измельчитель. Как правило, это дробилка молоткового типа, которая способна работать с опилочной массой, имеющей влажность не выше 25 %.

Измельчитель, при помощи которого выполняется финишное дробление опилочного сырья, должен соответствовать определенным показателям производительности как по перерабатываемому сырью, так и по создаваемому воздушному потоку.

Объясняется это тем, что измельчитель, которым оснащается линия для производства пеллет, не только выполняет функции дробления, но и формирует воздушный поток, удаляющий измельченное сырье из рабочей камеры оборудования. Именно поэтому, выбирая измельчитель, следует ориентироваться на характеристики управляющего циклона.

Роторно-молотковая дробилка, предназначенная для измельчения древесной массы в процессе производства топливных пеллет

Роторно-молотковая дробилка, предназначенная для измельчения древесной массы в процессе производства топливных пеллет

к меню ↑

4.11 Подача сырья в накопительный бункер

Подача в циклонное оборудование измельченного в молотковой дробилке опилочного сырья, как уже говорилось выше, обеспечивается за счет давления воздуха, создаваемого при вращении молотков в рабочей камере. Задача циклона, которым оснащается практически любая современная линия производства пеллет, заключается в том, чтобы отделить опилки от потока воздуха, транспортирующего их из измельчительного устройства. Работает такая установка следующим образом.

  1. Поток воздуха, поступающий в циклон вместе с измельченными опилками, закручивается по спирали.
  2. Под действием центробежной силы опилки, двигающиеся вместе с потоком воздуха, прижимаются к стенкам рабочей камеры оборудования.
  3. Постепенно теряя скорость, опилки под действием силы тяжести осаждаются в нижней части камеры циклона, а воздух, вместе с которым они перемещались, выходит через выхлопную трубу.
  4. Накапливающиеся в нижней части камеры оборудования опилки выгружаются в накопительный бункер.

В состав линии производства пеллет входит входит циклон отвода сухой биомассы

В состав линии производства пеллет входит входит циклон отвода сухой биомассы

к меню ↑

4.12 Доведение влажности опилочной массы до требуемого уровня

После нескольких этапов предварительной подготовки опилки могут стать слишком сухими, что не позволит сформировать из них гранулы с плотной и однородной внутренней структурой. Производство пеллет из опилок предполагает, что их влажность непосредственно перед прессованием должна находиться в пределах 8–12 %. Если данное требование не выдерживается, прессуемое сырье необходимо дополнительно увлажнить.

Современное оборудование для производства пеллет из опилок оснащается шнековыми смесителями, в которых повышение влажности сырья осуществляется при помощи подаваемого в них под давлением пара. При выполнении такого технологического процесса следует постоянно мониторить уровень влажности опилочного сырья, чтобы вовремя прекратить обработку паром.



к меню ↑

4.13 Формирование топливных гранул

Основная технологическая операция, которую выполняет для производства пеллет оборудование, – это формирование из рассыпчатого опилочного сырья гранул с плотной и однородной внутренней структурой. Для осуществления такой процедуры на современных линиях по производству пеллет устанавливают устройства с матрицами круглого или плоского типа. Оборудование, оснащенное матрицами круглого типа, больше подходит для того, чтобы прессовать материалы, не отличающиеся высокой твердостью. На таком оборудовании, в частности, производят не топливные гранулы, а пеллеты из более упругих и мягких материалов, которые применяются в химической, комбикормовой и пищевой промышленности.

Пресс-гранулятор с матрицей кольцевого типа

Пресс-гранулятор с матрицей кольцевого типа

Изготовление древесных пеллет, оборудование для производства которых по принципу своего действия мало чем отличается от устройств, предназначенных для прессования более мягкого сырья, осуществляется при помощи матриц плоского типа. Производственный процесс по формированию пеллет, выполняемый на оборудовании как с круглыми, так и с плоскими матрицами, выглядит следующим образом. Катки с ребристой рабочей поверхностью, перекатываясь по поверхности матрицы, продавливает через отверстия в ней рассыпчатое сырье, формируя из него плотные гранулы цилиндрической формы. Длина готовых пеллет, выходящих с обратной стороны матрицы, регулируется при помощи специального ножа, совершающего возвратно-поступательные движения.

Толщина стенки матрицы зависит от диаметра рабочих отверстий

Толщина стенки матрицы зависит от диаметра рабочих отверстий

к меню ↑

4.14 Фасовка

Завершением процесса производства пеллет является фасовка готового топлива. Конечный продукт сортируется в так называемые биг-бэги, вместимостью один кг, или специальные мешки (тара для потребителя), способные вмещать от 5 до 15 кг. В дальнейшем, до использования их по назначению, пеллеты хранятся в хорошо проветриваемых и сухих помещениях. Кроме того, важно размещать мешки на поддонах.

Оборудование для производства пеллет

Линия для пеллет

к меню ↑

4.15 Заключительные этапы технологического процесса

Поскольку пеллеты, выходящие из прессового оборудования, разогреты до значительной температуры, их необходимо принудительно охладить, чтобы не допустить их «запаривания» в герметичной упаковке, что приведет к их насыщению влагой. Пелетами, которые подвергнутся такому процессу, нельзя будет пользоваться в качестве топлива. На современных производственных линиях по производству пеллетного топлива для осуществления технологической операции охлаждения применяется специальное оборудование, представляющее собой прямоточные колонны, в которых через готовые гранулы пропускается поток охлажденного воздуха.

Гранулы из охладительной колонны по транспортеру поступают в бункер готовой продукции, а затем отправляются на фасовку

Гранулы из охладительной колонны по транспортеру поступают в бункер готовой продукции, а затем отправляются на фасовку

Современные мини-линии по производству топливных гранул и линии более высокой производительности также комплектуются дозирующими устройствами и оборудованием, позволяющим оперативно упаковывать готовую продукцию в тару требуемого объема и веса.



к меню ↑

5 Советы по выбору оборудования

Выбор производственного оборудования определяется в зависимости от качества и количества имеющегося.

к меню ↑

5.1 Сухое сырье малыми количествами

Дробилка молоткового типа

Малые количества предусматривает в себе тридцать-восемьдесят метров кубических опилок в день.

В таком случае рекомендуемо использование:

  • дробилки молоткового типа;
  • кондиционера;
  • полетного пресса;
  • охладительной установки;
  • сепаратора;
  • линии упаковки;
  • бункеров и транспортеров;

Очень важно использовать все оборудование одного производителя. Иначе неисправность одного из звеньев производственного процесса не даст нужного результата.

к меню ↑

5.2 Сырые опилки малыми количествами

Оборудование для сушки пеллет типа АВМ-1,5

Оборудование для сушки пеллет типа АВМ-1,5

Сырыми, считаются древесные отходы с естественной влажностью сорок-пятьдесят процентов. Его перед производством гранул необходимо подготовить: измельчить, просушить, предусмотреть хранение и подачу. Сушки для малых количеств стоят очень дорого, либо не совсем хорошо справляются с поставленной задачей. С комплексом оборудована полного цикла – та же проблема.

к меню ↑

5.3 Достаточное количество сырья с влажностью сорок-пятьдесят процентов

Расфасованные пеллеты

Достаточным считается количество в рамках от двух тысяч кубических метров плотных древесин природной влажности.

Такое производство предусматривает следующие элементы оборудования:

  • склад приема и подачи древесины;
  • “подвижное дно”;
  • вибросито;
  • оборудование для измельчения с функцией удаления посторонних частиц;
  • сушилку с теплогенератором;
  • бункер где можно хранить просушенное сырье;
  • пресс;
  • охладительную установку;
  • пула;
  • оборудование для упаковки;

Источники


  • https://otivent.com/proizvodstvo-pellet-v-domashnix-usloviyax
  • https://TechnoRama.ru/sdelano-rukami/stanok-dlya-pelletov.html
  • https://slarkenergy.ru/bio/oborudovanie-dlya-pellet.html
  • https://fabricators.ru/article/oborudovanie-dlya-proizvodstva-pellet
  • http://met-all.org/oborudovanie/prochee/proizvodstvo-pellet-oborudovanie-liniya.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
