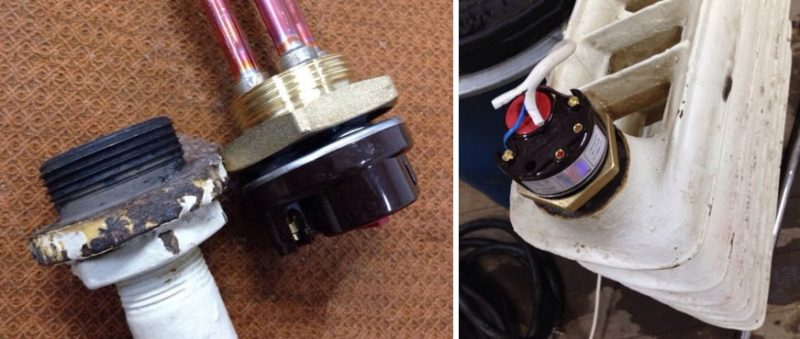

    2. Выбор ТЭНа и его установка
  6. Сборка самодельного инфракрасного обогревателя
    1. Необходимые материалы и инструменты
    2. Принципы сгибания змеи
    3. Расчёт количества проволоки

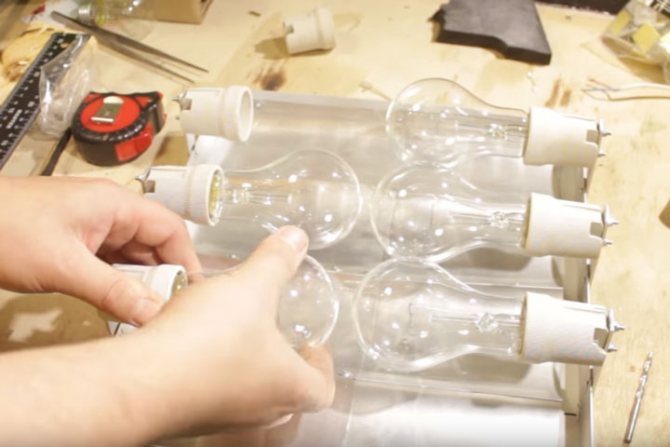

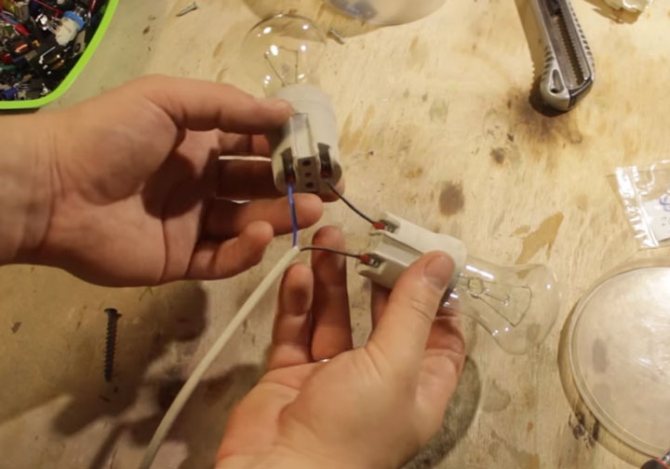

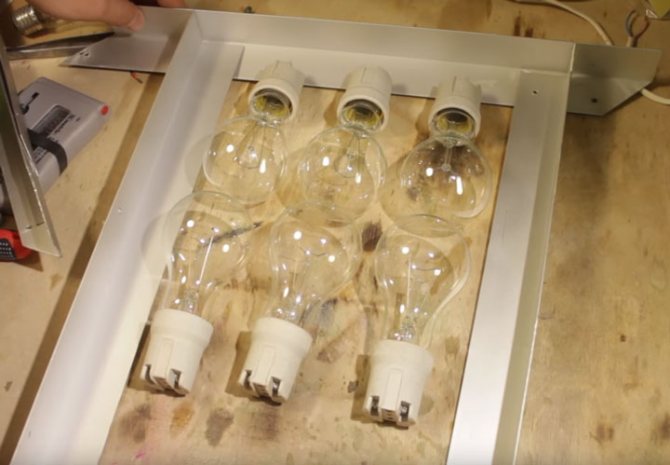

    4. Последовательное подключение лампочек
    5. Инструкция по изготовлению своими руками
    6. Версия на основе электрокамина
    7. Особенности эксплуатации и ухода за самодельным устройством
  7. Греемся без электричества и отопления: Как сделать обогреватель из подручных средств
    1. От свечи

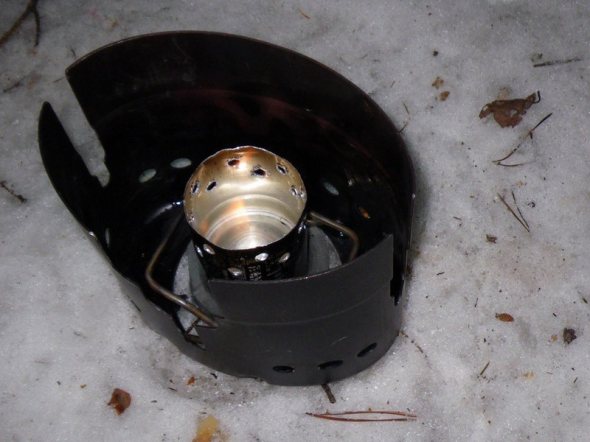

    2. Спиртовка
    3. Дровяная горелка для подогрева пищи
    4. Грелки из пластиковых бутылок
  8. Техника безопасности

1 Правильный самодельный обогреватель для дома

Независимо от типа изготавливаемой отопительной техники и типа используемого энергоносителя, оборудование должно соответствовать следующим требованиям:

  • отличаться простотой в изготовлении;
  • иметь невысокую стоимость конструкционных материалов и элементов;
  • иметь высокую производительность;
  • достаточная мощность;
  • быть безопасным в использовании;
  • быть экономически выгодным с точки зрения изготовления и потребления энергоносителя;
  • по возможности компактным;
  • простым и удобным в использовании.

Безопасностью, экономностью и эффективностью может похвастаться любой обогреватель заводского производства. Для самодельной техники характерна повышенная мощность, производительность, простота в использовании, но безопасность – это спорный вопрос. Именно потому любой самодельный обогреватель для дома нуждается в проверке перед массовым использованием.

к меню ↑

1.1 Конструкции

Любители-мастеровые городят обогреватели нередко весьма замысловатой конструкции, см. фото на рис. Порой они сделаны аккуратно. Но подавляющее большинство описанных в рунете самодельных отопительных приборов объединяет одно: высокая степень создаваемой ими опасности, гармонично сочетающаяся с полным несоответствием ожидаемых технических характеристик действительным. В первую очередь это относится к надежности, долговечности и транспортабельности.

Сделать обогреватель для дома, хоз. помещений или походный автономный для дачи, туризма и рыбалки возможно следующих систем (слева направо на рис.):

  • С непосредственным подогревом воздуха на естественной конвекции – электрокамин.
  • С принудительным обдувом нагревателя – тепловентилятор.
  • С косвенным подогревом воздуха, на естественной конвекции или с принудительным обдувом – масляный или водо-воздушный обогреватель.
  • В виде излучающей тепловые (инфракрасные, ИК) лучи поверхности – термопанель.
  • Пламенный автономный.

Последний от печи, плиты или водогрейного котла отличается тем, что чаще всего не имеет встроенной горелки/топки, а использует бросовое тепло отопительно-варочных приборов. Впрочем, грань тут весьма размыта: обогреватели на газе со встроенной горелкой есть в продаже и делаются самостоятельно. На многих из них можно готовить или разогревать пищу. Здесь в конце также будет описан пламенный обогреватель, который не на дровах, не на жидком топливе, не на газу и совсем уж точно не печка. А прочие рассматриваются в порядке убывания степени их безопасности и надежности. Которые тем не менее при надлежащем исполнении и у «худших» образцов вполне соответствуют требованиям в бытовым автономным отопительным приборам.

к меню ↑

1.2 Преимущества и требования к конструкциям

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

  • Безопасность и надежность в работе.
  • Высокие показатели рабочей мощности, а также производительности.
    Самодельный электрообогреватель
    Удобство транспортировки.
  • Простота сборки.
  • Экономичность в потреблении электричества.
  • Доступная цена на элементы конструкции и материалы.
  • Прочность и практичность.

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:
Как сделать обогреватель
Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.

  • Высокий показатель КПД.
  • Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
  • Большинство изделий работают бесшумно.
  • Удобство эксплуатации и транспортировки.
  • Качество сборки своими руками.

Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

к меню ↑

2 Классификация теплоустройств

Существует огромное количество самодельных обогревателей. Сделать их можно из подручного материала. Многие народные умельцы стараются, как могут. Из-за этого часто появляются такие конструкции, которые становятся причинами больших бед. Прежде чем приступить к работе, мудрый хозяин подумает о безопасности.

Несмотря на многообразие, все устройства делятся на определённые группы по основным техническим характеристикам.

Вот перечень их отличий:

  1. Масляные и водяные. Батарея, наполненная подогреваемой жидкостью, по-прежнему является наиболее распространённым видом обогревателей из-за своей относительной безопасности и надёжности.
  2. Электрокамины. Приборы с открытым элементом для нагревания воздуха. Один из самых опасных видов подобных устройств. Пожары, ожоги, поражение электротоком — это основные проблемы, которые несёт с собой неправильно сделанный или эксплуатируемый прибор подобного типа.
  3. Тепловентиляторы. Принцип нагревателя тот же, что и в предыдущем варианте, только воздух здесь подаётся в помещение специальным вентилятором, вмонтированным в устройство. Очень удобен для быстрого обогрева определённого места.
  4. Термопанели. Самый безопасный и надёжный вид самодельных обогревателей. Сделать его очень просто из готовых инфракрасных панелей. Кто-то отваживается на самостоятельное изготовление таких панелей из подручного материала.
  5. Пламенные. Обогреватели, в которых используется открытый огонь. Очень редко применяются в домашних условиях, но популярны на рыбалке, в походных условиях, для обогрева сараев и гаражей. Само собой, что при таком виде обогрева соблюдению правил пожарной безопасности уделяют повышенное внимание.

виды обогревателей
Виды обогревателей для домашнего использования

При выборе конструкции будущего прибора важно обращать внимание не только на его безопасность, но и на эффективность. Поэтому сначала определяют, каким требованиям и целям должен соответствовать будущий обогреватель.

Вот некоторые критерии такой оценки:

  • безопасность;
  • продуктивность;
  • экономичность;
  • простота сборки и обслуживания;
  • компактность;
  • удобство;
  • эффективность.

Сопоставив все за и против каждого вида и определившись с целями, выбирают наиболее подходящий вариант, чтобы сделать в домашних условиях обогреватель, способный служить долго и надёжно.

В том видео вы узнаете, как сделать каталитический обогреватель;

к меню ↑

2.1 Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.


Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

Делают его так:

  1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
  2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
  3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
  4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
  5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
  6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

к меню ↑

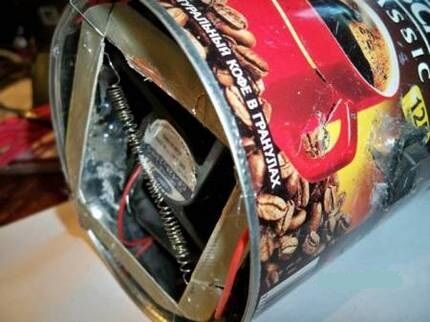

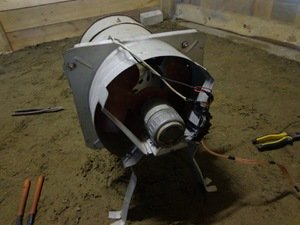

2.2 Тепловая пушка

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:


  • Нагревательный элемент, в качестве которого допустимо использовать спираль от электрической плиты.
  • Компьютерный вентилятор.
  • Выключатель.
  • Металлическая емкость в форме цилиндра. В этом случае можно использовать старый баллон, верх и днище которого необходимо срезать, или ведро.
  • Металлическая решетка.
  • Провода.

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:


  1. По диаметру емкости вырезают решетку. Затем на нее крепят спираль, чтобы укладка была меньше емкости в диаметре.
  2. По бокам основы проделывают прямоугольные отверстия для вставки решетки со спиралью. Последнюю необходимо разместить на расстоянии 3 см от края основы.
  3. От спирали проводники выводят за стенки основы через изоляторы. На внешней стороне емкости крепят автоматический выключатель.
  4. На противоположной стороне от решетки на корпусе монтируют вентилятор при помощи саморезов. Затем прибор подключают к автоматам. По краям основы проделывают отверстия для установки опор. Готовый обогреватель должен быть максимально устойчивым.
  5. Затем проводят тестовый запуск конструкции. Для этого сначала включают вентилятор, а затем подают питание на спираль.

к меню ↑

2.3 Газовый обогреватель своими руками

Данный прибор будет отапливать помещение и за счет конвекции, и за счет ИК-излучения.

Вот что понадобится для его изготовления:

  • газовые горелка и вентиль;
  • хозяйственное сито полусферической формы;
  • лист оцинкованной стали;
  • стальная сетка.

Прибор делается по следующей схеме:

  1. Из листа оцинкованной стали посредством ножниц по металлу надо вырезать две заготовки, имеющие вид круга (диаметр должен соответствовать диаметру хозяйственного сита) с «ушками».
  2. К одной из заготовок нужно с одной стороны прикрутить болтами газовую горелку. Далее нужно отогнуть «ушки» этой заготовки в противоположную от горелки сторону и прикрутить к ним полусферическое сито так, чтобы горелка оказалась внутри него. Сито играет ту же роль, что и «ловушка» для тепла в свечном обогревателе.
  3. Теперь нужно взять металлическую сетку и прикрепить ее в виде цилиндра к тем же «ушкам», так чтобы сито с горелкой оказалось внутри. В качестве крепежных деталей следует использовать заклепки. Теперь сетка с прикрепленной к ней круглой заготовкой напоминает кастрюлю, в которую уложены горелка и накрывшее ее полусферическое сито.
  4. Накрываем «кастрюлю» второй заготовкой, отогнув ее «ушки» вверх. К этим «ушкам» приклепываем верхнюю часть сеточного цилиндра.

к меню ↑

2.4 Пламенные

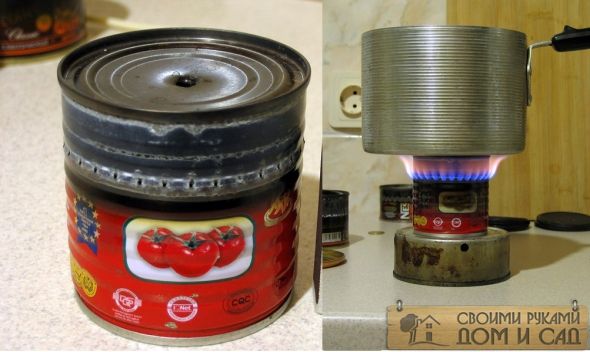

Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.

Походные мини-обогреватели на газе

Походные мини-обогреватели на газе

Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:

Видео: портативные обогреватели из масляного фильтра

С появлением в широком обиходе жаропрочных и жаростойких сталей любители побывать на природе все больше отдают предпочтение газовым походным обогревателям с дожиганием на сетке, поз. 3 и 4 – они экономичнее и греют лучше. И опять-таки, любительское творчество объединило тот и другой варианты в мини-обогреватель комбинированного типа, поз. 5., способный работать и от газовой горелки, и от свечи.

Чертеж мини-обогревателя из подручных материалов для дачи

Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.

Видео: обогреватель-печка из колесного диска

к меню ↑

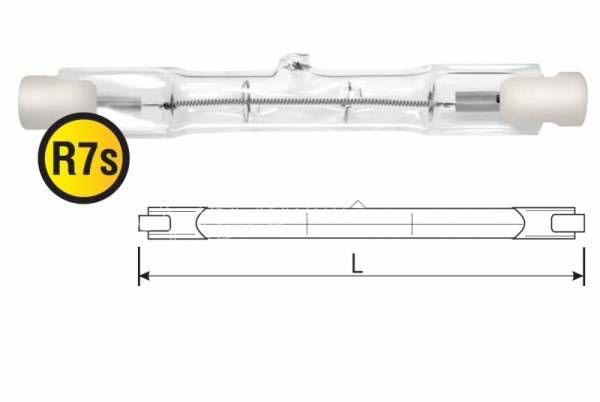

2.5 Обогреватель из галогеновой лампы

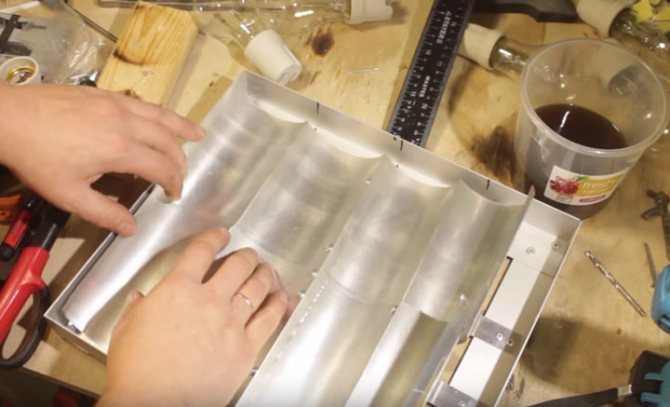

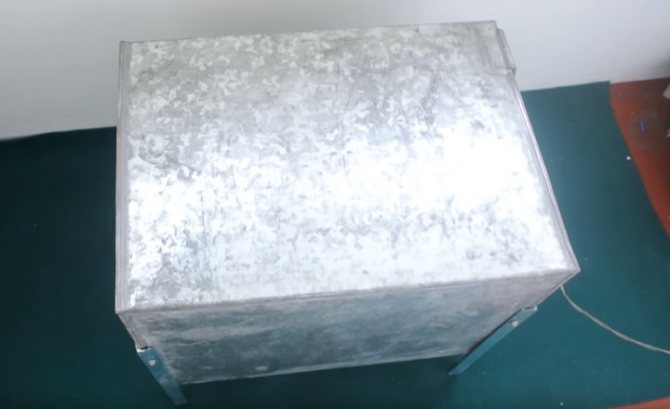

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

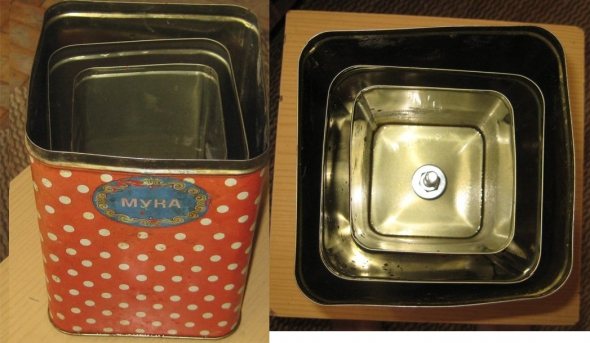

  • герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

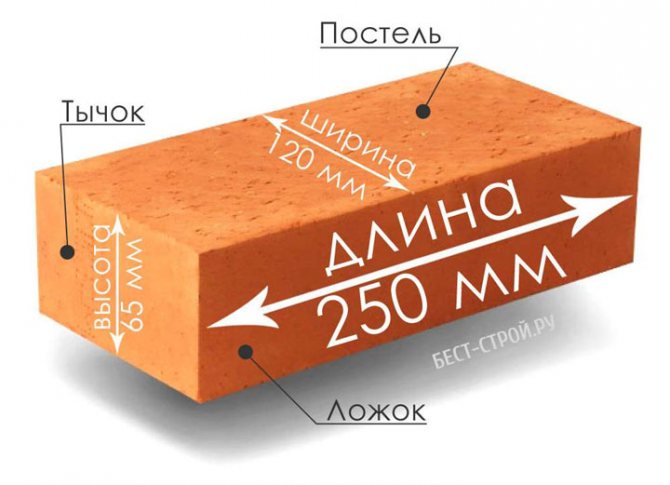

  • кирпич

  • галогенка мощностью 1000Вт

Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

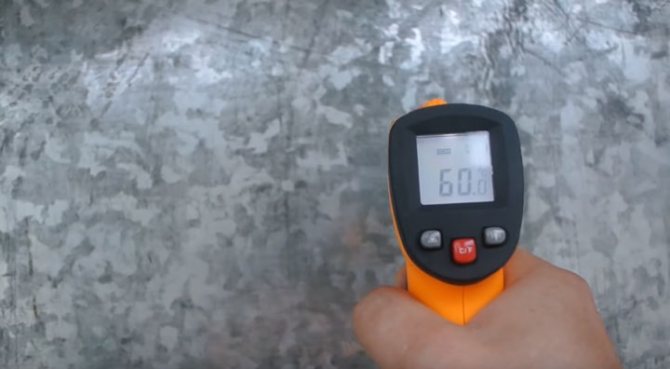

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят — это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.

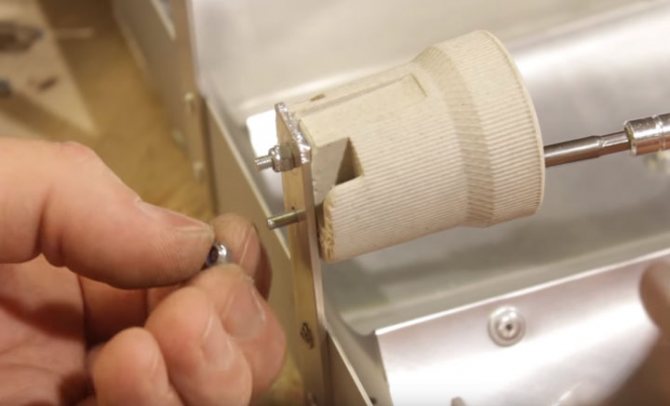

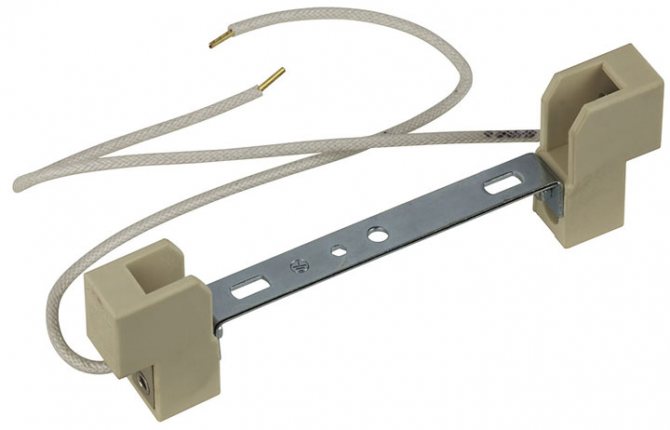

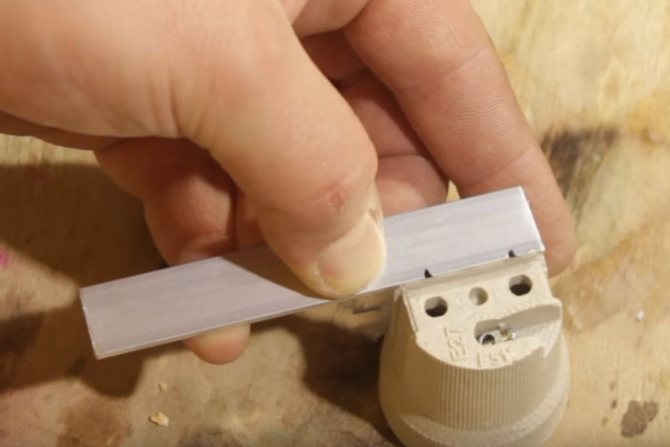

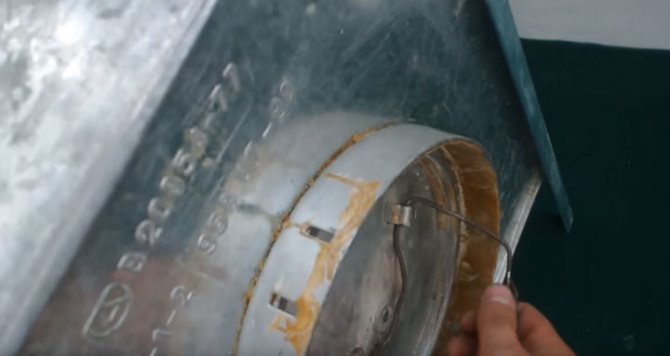

Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

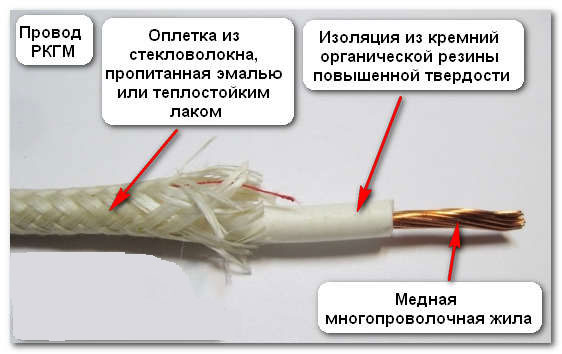

Как понимаете, провода для подключения, должны быть термические.

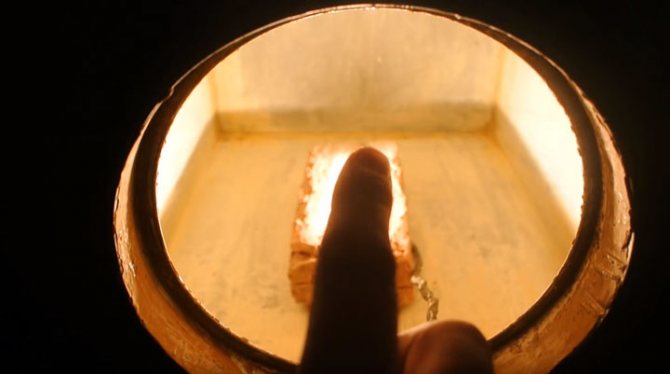

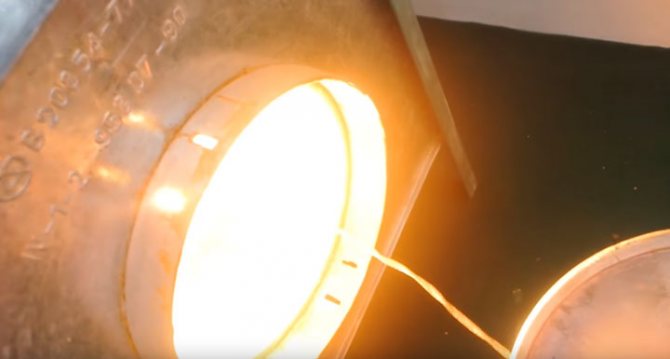

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.

Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

к меню ↑

2.6 Эффективный инфракрасный излучатель

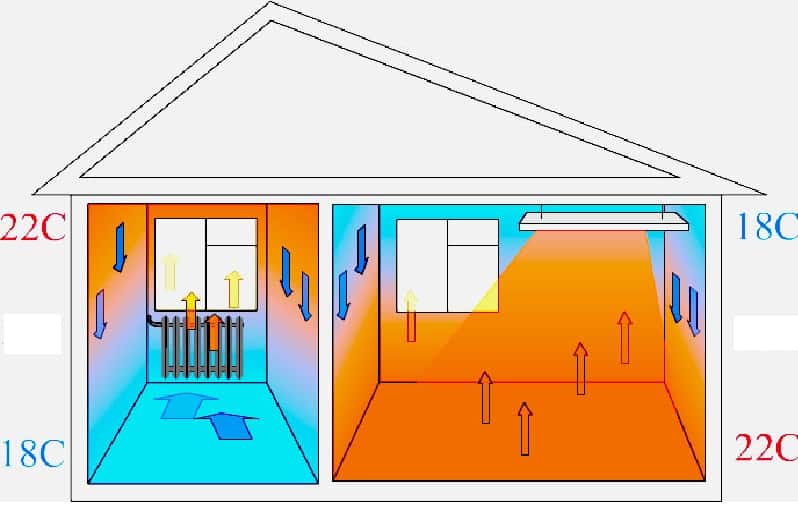

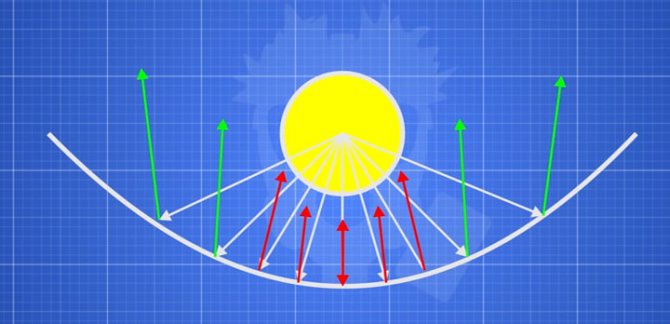

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

  • измельченный до пыли графит;
  • эпоксидный клей;
  • два одинаковых по размеру куска прозрачного пластика или стекла;
  • провод с вилкой;
  • медные клеммы;
  • терморегулятор (по желанию);
  • деревянная рама, соизмеримая с кусками пластика;
  • кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Покупая пленочный материал, нужно обратить внимание на состав его нагревательного элемента. Последний не должен содержать свинец. Он опасен для здоровья. Качественный товар обязательно сопровождается сертификатом качества.

Самодельный пленочным обогреватель для квартиры.

  • фольгированный, вспененный, самоклеящийся полистирол;
  • декоративный уголок;
  • двужильный провод с вилкой;
  • полимерный клей для настенной плитки;
  • декоративный материал, желательно натуральная ткань;
  • декоративные уголки 15 см на 15 см.
  • Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

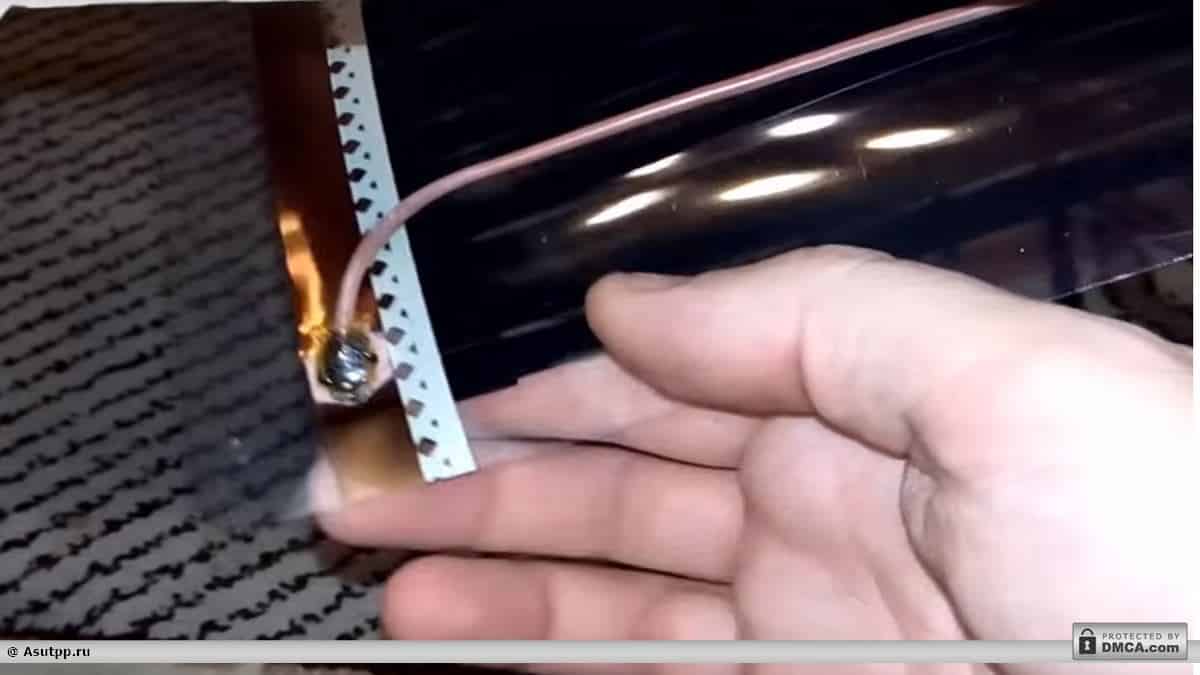

    Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

    к меню ↑

    3 Приборы для локального обогрева

    Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.

    В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.

    Галерея изображенийФото из Изготовление обогревателя собственными руками — дело для настоящих домашних мастеров, владеющих инструментом и основами электротехникиЧтобы сделать обогревающий прибор, подойдут никому не нужные детали, устаревшее оборудование и нерабочие приборыСборка устройства — увлекательный процесс, позволяющий порой заодно сэкономить немалую сумму в семейном бюджетеНе имея особого опыта, не стоит рассчитывать на то, что прибор приглянется предвзятым домочадцам. Однако самоделка превосходно послужит на даче или в гаражеСамодельная тепловая пушкаМодель водяного калорифераВариант индукционного миниатюрного прибораОбогревающий агрегат для гаража

    к меню ↑

    3.1 Вариант #1. Самодельная компактная термопленка

    Основу обогревателя будут составлять два отреза стекла. Это одинаковые прямоугольники размерами 4×6 см.

    Длина и ширина рабочей площади обогревателя может варьироваться. Главное – чтобы площадь каждого стекла составляла порядка 25 квадратных сантиметров.

    Для создания такого самодельного обогревателя также потребуются:

    • медный двухжильный кабель;
    • мультиметр;
    • парафиновая свеча;
    • деревянный брусок;
    • плоскогубцы;
    • герметик; эпоксидный клей;
    • хлопчатобумажная салфетка;
    • гигиенические палочки.

    Перед началом работ кабель необходимо оборудовать вилкой.

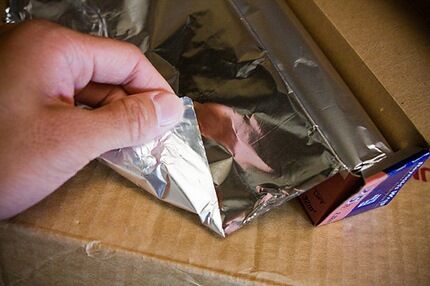

    Фольга для самодельного устройства
    В роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм

    Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.

    Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.

    Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.
    Комплектующие для прибора
    Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения

    После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.

    На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.

    Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.
    Сборка самодельного устройства
    Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках

    Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы:

    N=I2 х R,

    где «N» – мощность, «I» – сила тока, а «R» – сопротивление.

    Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.

    Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.
    Подключение контактной площадки
    Из деревянного бруска делают подставку и монтируют на нее подключенные к электрическому шнуру контактные площадки

    На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.

    Расчет

    Сквозь 3-мм оконнон стекло без опасности его перегрева растрескивания проходит ок. 8,5 Вт/кв. дм ИК. Из «пирога» излучателя термопанели в обе стороны уйдет 17 Вт. Зададимся размерами излучателя 10×7 см (0,7 кв. дм), таких кусков можно нарезать из боя и отходов порезки практически в неограниченном количестве. Тогда один излучатель отдаст нам комнату 11,9 Вт.

    Примем мощность обогревателя в 500 Вт (см. выше). Тогда понадобится 500/11,9 = 42,01 или 42 излучателя. Конструктивно панель будет представлять матрицу 6×7 излучателей размерами без обрамления 600×490 мм. Накинем на обрамление до 750×550 мм – по эргономике проходит, достаточно компактно.

    Потребляемый от сети ток – 500 Вт/220 В = 2,27 А. Электрическое сопротивление всего обогревателя – 220 В/2,27 А = 96,97 или 97 Ом (закон Ома). Сопротивление одного излучателя – 97 Ом/42 = 2,31 Ом. Удельное сопротивление нихрома почти точно 1,0 (Ом*кв. мм)/м, но какого сечения и длины нужна проволока для одного излучателя? Поместится ли нихромовая «змея» (поз. 2 на рис.) между стеклами 10×7 см?

    Устройство и чертежи самодельного инфракрасного панельного обогревателя

    Устройство и чертежи самодельного инфракрасного панельного обогревателя

    Плотность тока в открытых, т.е. контактирующих с воздухом, нихромовых электроспиралях – 12-18 А/кв. мм. Светятся они при этом от темно- до светло красного (600-800 градусов Цельсия). Примем 700 градусов при плотности тока 16 А/кв. мм. При условии свободного излучения ИК температура нихрома от плотности тока зависит примерно по корню квадратному. Уменьшим ее вдвое, до 8 А/кв. мм, получим рабочую температуру нихрома в 700/(2^2) = 175 градусов, для силикатного стекла безопасно. Температура наружной поверхности излучателя при этом (без учета теплоотвода за счет конвекции) не превысит 70 градусов при наружной в 20 градусов – годится и по теплопередаче «мягким» ИК, и по безопасности, если прикрыть излучающие поверхности защитной сеткой (см. далее).

    Номинальный рабочий ток в 2,27 А даст сечение нихрома 2,27/8 = 0,28375 кв. мм. По школьной формуле площади окружности находим диаметр проволоки – 0,601 или 0,6 мм. С запасом примем его 0,7 мм, тогда мощность обогревателя будет 460 Вт, т.к. она зависит от его рабочего тока по квадрату. 460 Вт для обогрева хватит, достаточно было бы и 400 Вт, а долговечность прибора возрастет в несколько раз.

    1 м нихромовой проволоки диаметром 0,7 мм имеет сопротивление 2,041 Ом (0,7 в квадрате = 0,49; 1/0,49 = 2,0408…). Для получения сопротивления одного излучателя 2,31 Ом понадобится 2,31/2,041 = 1,132… или 1,13 м проволоки. Примем ширину нихромовой «змейки» в 5 см (по 1 см запаса с краев). На обворот 1-мм гвоздей (см. ниже) прибавим по 2,5 мм, итого 5,25 см на ветвь змейки. Ветвей понадобится 113 см/5,25 см = 21,52…, примем 21,5 ветви. Их общая ширина 22×0,07 см (диаметр проволоки) = 1,54 см. Примем длину змейки в 8 см (по 1 см запаса с коротких краев), тогда коэффициент укладки проволоки 1,54/8 = 0,1925. В паршивейших китайских маломощных силовых трансформаторах он ок. 0,25, т.е. нам на изгибы и промежутки между ветвями змейки места хватает с избытком. Уф-ф, принципиальные вопросы решены, можно переходить к ОКР (опытно-конструкторские работы) и техническому проектированию.

    ОКР

    Теплопроводность и прозрачность для ИК силикатного стекла сильно меняются от марки к марке и от партии к партии. Поэтому сначала нужно будет сделать 1 (один) излучатель, см. ниже, и провести его испытания. В зависимости от их результата, возможно, придется изменить диаметр проволоки, так что не закупайте нихрома сразу много. При этом изменятся номинальный ток и мощность обогревателя:

    • Проволока 0,5 мм – 1,6 А, 350 Вт.
    • Проволока 0,6 мм – 1,9 А, 420 Вт.
    • Проволока 0,7 мм – 2,27 А, 500 Вт.
    • Проволока 0,8 мм – 2,4 А, 530 Вт.
    • Проволока 0,9 мм – 2,6 А, 570 Вт.

    Примечание: кто грамотный в электричестве – номинальный ток, как видите, меняется не по квадрату диаметра провода. Почему? С одной стороны, у тонких проводов относительно большая излучающая поверхность. С другой – при толстом проводе нельзя превышать допустимую пропускаемую стеклом мощность ИК.

    Для испытаний готовый образец устанавливают вертикально, подперев чем-то негорючим и термостойким, на несгораемую поверхность. Затем подают в него номинальный ток от регулируемого источника питания (ИП) на 3 А и более или ЛАТРа. В последнем случае оставлять образец без присмотра нельзя все время испытаний! Ток контролируется цифровым тестером, щупы которого должны быть плотно сжаты с токоведущими проводами винтом с гайкой и шайбами. Если опытный образец запитан от ЛАТРа, тестер должен измерять силу переменного тока (предел AC 3А или AC 5А).

    Прежде всего нужно проверить, как ведет себя стекло. Если оно в течение 20-30 мин перегревается и трескается, то, возможно, непригодна вся партия. Напр., в стекла б/у со временем въедается пыль и грязь. Резать их – сущая мука и гибель алмазного стеклореза. А трескаются такие стекла при значительно более слабом нагреве, чем новые того же сорта.

    Далее спустя 1-1,5 часа проверяется сила излучения ИК. Температура стекла тут не показатель, т.к. основную часть ИК излучает нихром. Поскольку фотометра с ИК фильтром у вас скорее всего не найдется, придется проверять ладонями: их держат параллельно излучающим поверхностям на расстоянии ок. 15 см от них не менее 3-х мин. Затем в течение 5-10 мин должно чувствоваться ровное мягкое тепло. Если ИК от излучателя начинает жечь кожу сразу, диаметр нихрома уменьшаем. Если спустя 15-20 мин легкого жжения (как на солнечном пригреве в середине лета) не чувствуется, нихром нужно взять толще.

    Как согнуть змею

    Устройство излучателя самодельного панельного обогревателя дано на поз. 2 рис. выше; нихромовая змейка показана условно. Нарезанные в размер стеклянные обкладки очищаются от загрязнений и моются щеткой в воде с добавкой любого моющего для посуды, затем также со щеткой промываются под струей чистой воды. «Уши» – контактные ламели размером 25×50 мм из медной фольги – приклеиваются к одной из обкладок эпоксидным клеем или мгновенным цианоакрилатным (суперклеем). Заход «уха» на обкладку – 5 мм; наружу торчит 20 мм. Чтобы ламель не отвалилась, пока клей не схватился, под нее подкладывают что-нибудь толщиной 3 мм (толщина стекла обкладки).

    Далее нужно сформировать самую змейку из нихромовой проволоки. Делается это на шаблоне-оправке, схема которой дана на поз. 3, а подробный чертеж – на рис. здесь. «Хвостики» для отжига змейки (см. ниже) нужно дать от 5 см. Обкусанные концы гвоздей зашлифовываются до округлости на наждачном камне, иначе готовую змейку снять, не смяв, будет невозможно.

    Чертеж шаблона для формирования плоского нихромового нагревательного элемента

    Чертеж шаблона для формирования плоского нихромового нагревательного элемента

    Нихром довольно упруг, потому навитую на шаблон проволоку нужно отжечь, чтобы змейка держала форму. Делать это следует в полутьме или при слабом освещении. На змейку подают напряжение 5-6 В от ИП не менее чем на 3 А (вот для чего на дереве нужна огнеупорная накладка). Когда нихром засветится вишневым, ток выключают, дают нити полностью остыть, и повторяют эту процедуру 3-4 раза.

    Следующий шаг – змейку прижимают пальцами через наложенную на нее фанерную полоску и аккуратно разматывают навитые на 2-мм гвозди хвостики. Каждый хвостик выпрямляют и формуют: на 2-мм гвозде остается четверть витка, а остальное обрезают вровень в краем шаблона. Остаток «хвостика» в 5 мм зачищают острым ножом.

    Теперь змейку нужно снять с оправки, не покорежив, и закрепить на подложке, обеспечив надежный электрический контакт выводов с ламелями. Снимают парой ножей: их лезвия подсовывают снаружи под изгибы ветвей на 1-мм гвоздях, аккуратно поддевают и поднимают извитую нить нагревателя. Затем змейку кладут на подложку и немного подгибают, если требуется, выводы, чтобы легли прим. посередине ламелей.

    Металлическими припоями с неактивным флюсом нихром не паяется, а остатки активного флюса со временем могут разъесть контакт. Поэтому нихром к меди «паяют» т. наз. жидким припоем – токопроводящей пастой; продается она в радиомагазинах. На контакт зачищенного нихрома с медью выдавливают капельку жидкого припоя и через кусочек полиэтиленовой пленки придавливают пальцем, чтобы паста не выпирала вверх от проволоки. Можно сразу вместо пальца придавить каким-то плоским грузиком. Снимают пригруз и пленку после отвердевания пасты, от часа до суток (время указывается на тюбике).

    Застыл «припой» – пришло время собирать излучатель. Вдоль посередине выдавливаем на змейку тонкую, не толще 1,5 мм, «колбаску» обычного строительного силиконового герметика, это предотвратит сползание и замыкание изгибов проволоки. После этого тот же герметик выдавливаем валиком уже потолще, 3-4 мм, по контуру подложки, отступив от края прим. на 5 мм. Накладываем покровное стекло и очень аккуратно, чтобы не сползло вбок и не потянуло за собой змейку, придавливаем, пока не ляжет плотно, и откладываем излучатель на сушку.

    Скорость высыхания силикона – 2 мм в сутки, но спустя 3-4 дня, как может показаться, брать излучатель дальше в работу еще нельзя, нужно дать высохнуть внутреннему валику, фиксирующему изгибы. Понадобится на это прим. неделя. Если делается много излучателей уже для рабочего обогревателя, их можно сушить штабелем. Нижний слой раскладывают на полиэтиленовой пленке, ею же застилают сверху. Элементы след. слоя укладывают поперек нижележащих, и т.д., разделяя слои пленкой. Штабель, для гарантии, сушится 2 недели. После сушки выступившие излишки силикона срезают лезвием безопасной бритвы или острым монтажным ножом. С контактных ламелей силиконовые наплывы также нужно полностью удалить, см. ниже!

    Монтаж

    Пока излучатели сохнут, делаем из реек твердого дерева (дуб, бук, граб) 2 одинаковые рамки (поз. 4 на рис. со схемой панельного обогревателя). Соединения выполняются врезкой вполдерева и скрепляются мелкими саморезами. МФД, фанера и древесные материалы на синтетических связующих (ДСП, OSB) не годятся, т.к. длительный нагрев, пусть и не сильный, им категорически противопоказан. Если у вас есть возможность вырезать детали рамок из текстолита или стеклотекстолита – вообще отлично, но эбонит, бакелит, текстолит, карболит и термопластичные пластики непригодны. Деревянные детали перед сборкой дважды пропитываются водно-полимерной эмульсией или разбавленным вдвое акриловым лаком на водной основе.

    В одну из рамок укладываются готовые излучатели (поз. 5). Перекрывающиеся ламели электрически соединяются каплями жидкого припоя, как и перемычки на боковинах, образующие последовательное соединение всех излучателей. Подводящие провода (от 0,75 кв. мм) лучше припаять обычным легкоплавким припоем (напр. ПОС-61) с неактивной флюс-пастой (состав: канифоль, этиловый спирт, ланолин, см. на пузырьке или тюбике). Паяльник – 60-80 Вт, но паять нужно быстро, чтобы излучатель не расклеился.

    Следующий шаг на этом этапе – накладываем вторую рамку и отмечаем на ней, где пришлись подводящие провода, под них нужно будет вырезать канавки. После этого раму с излучателями собираем на мелких саморезах, поз. 6. Приглядитесь внимательнее к расположению точек крепления: они не должны прийтись на токоведущие детали, иначе головки крепежа окажутся под напряжением! Также, чтобы исключить случайное прикосновение к краям ламелей, все торцы панели оклеиваются негорючим пластиком толщиной от 1 мм, напр. ПВХ с наполнителем из мела от кабельных каналов (коробов для проводки). С этой же целью, и для большей прочности конструкции, на все стыки стекла с деталями рамы наносится силиконовый герметик.

    Завершающие шаги, во-первых, установка ножек высотой от 100 мм. Эскиз деревянной ножки панельного обогревателя дан на поз. 7. Второе – наложение на боковины панели защитной стальной сетки из тонкой проволоки с ячеей 3-5 мм. Третье – оформление кабельного ввода пластиковой коробокой: в ней размещаются контактные клеммы, световой индикатор. Возможно – тиристорный регулятор напряжения и защитное термореле. Все, можно включать и греться.

    Термокартина

    Если мощность описанной термопанели не превышает 350 Вт, из нее можно сделать обогреватель-картину. Для этого на тыльную сторону накладывают фольгоизол, то самый, который используется для теплоизоляции. Фольгированная его сторона должна быть обращена к панели, а пористая пластиковая наружу. Лицевую сторону обогревателя оформляют фрагментом фотообоев на пластике; тонкий пластик – не ахти какое препятствие для ИК. Чтобы картина-обогреватель лучше грела, вешать ее на стену нужно под углом ок. 20 градусов.

    А фольга?

    Как видим, самодельный панельный обогреватель дело достаточно трудоемкое. Нельзя ли упростить работу, применив вместо нихрома, скажем, алюминиевую фольгу? Толщина фольги рукава для запекания ок. 0,1 мм, вроде бы уже тонкая пленка. Нет, дело тут не в толщине пленки, а в удельном сопротивлении ее материала. У алюминия оно низкое, 0,028 (Ом*кв. мм)/м. Не приводя подробных (и очень скучных) расчетов, укажем их результат: площадь термопанели на мощность 500 Вт на алюминиевой пленке толщиной 0,1 мм оказывается почти 4 кв. м. Толстовата все же пленочка оказалась.

    к меню ↑

    3.2 Вариант #2. Греющая панель из остатков ИК пола

    Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.
    Настенный обогреватель из ИК пленки
    Их обрезков инфракрасной пленки, оставшихся после устройства теплого пола в доме, можно соорудить настенную панель, а при желании декорировать ее ламинированной крупногабаритной фотографией

    Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.

    Теперь нужно все тщательно заизолировать, чтобы пленка не искрила на контактах и не создавала никаких угроз в процессе собственной работы.

    к меню ↑

    3.3 Вариант #3. Тепловентилятор из подручных средств

    Предлагаем еще один доступный способ изготовления самодельного устройства для локального обогрева, в основе которого заложен принцип работы тепловентилятора. На его изготовление уйдет не более двух часов. Главным достоинством такого устройства является простота изготовления и доступность необходимых материалов.

    К числу недостатков конструкции стоит отнести то, что в процессе нагрева она будет сжигать кислород, а в некоторых случаях даже пахнуть паленым.
    Корпус самодельного тепловентилятора
    Корпус прибора будет выполнен из жестяной банки высотой в 20 см при диаметре в 10 см., а планки для намотки спирали из нихрома – из нефольгированного текстолита

    Помимо жестяной банки для сборки нагревательной конструкции необходимо подготовить:

    • трансформатор на 12 Вольт;
    • диодный мостик;
    • нихромовая проволока сечением 1 мм2;
    • вентилятор;
    • перфоратор с тонким сверлом;
    • паяльник;
    • компьютерный вентилятор.

    Из текстолита необходимо заранее вырезать две заготовки, размер которых соответствует габаритам выбранной банки. Для подключения устройства к сети и переключения режимов потребуется также электрический шнур и кнопочный переключатель.

    Первым делом с отреза текстолита снимают фольгу и вырезают внутреннюю часть так, чтобы получилось подобие рамки.
    Изготовление нагревательного элемента
    В текстолитовой заготовке с помощью тонкого сверла проделывают отверстия, размещая их с небольшим смещением относительно друг друга

    В проделанные отверстия заглубляют концы нихромовой проволоки. К свободным концам заведенной под раму проволоки припаивают очищенные от изоляции «хвосты» электрических проводов.

    Плотность тока в контактирующих с воздухом нихромовых электрически спиралях составляет порядка 12-18А/мм2. В зависимости от степени нагрева их насыщенность цвета будет меняться от темно-бордового до ярко-красного. Температура наружной поверхности излучателя при этом не превышает и 70 градусов.
    Сборка общей цепи
    Берут трансформатор, диодный мостик и кулер и замыкают их с зафиксированной нихромовой проволокой в единую цепь, не забывая при этом подключить переключатель

    Диодный выпрямитель и малогабаритный трансформатор на 12 В необходим для питания кулера.

    Чтобы иметь возможность регулировать температуру, стоит рассмотреть вариант установки хотя бы двух разделенных спиралей. К тому же, подключив спирали параллельно, в случае перегорания одной, другие не пострадают.

    Главное при сборке конструкции – чтобы намотанные спирали не касались каких-либо деталей помимо текстолитовой рамки.

    Вентилятор монтируют в банку с помощью кронштейна в виде П-образной металлической детали, зафиксированного болтом. Ток будет прогревать витки проволоки, а вентилятор обдувать конструкцию теплым потоком воздуха.
    Соединение комплектующих элементов
    К собранной конструкции прикрепляют текстолит, после чего соединенные в единую цепь элементы электрического устройства помещают в банку

    Для обеспечения свободного доступа воздуха в крышке и стенках банки просверливают 20-30 отверстий диаметром по 1,5-2 мм. Собранное устройство непосредственно напрямую подключают к сети в 220В и проверяют его работоспособность. В целях безопасности излучающую поверхность можно прикрыть защитной сеткой.

    Такой тепловентилятор подойдет для прогрева небольшого по площади помещения. Как и промышленные модели тепловентиляторов, он всего за несколько минут прогреет середину комнаты, не расходуя драгоценное тепло на теплопотери, которые ходят сквозь стены.

    к меню ↑

    4 Самодельные маломощные устройства

    Описанные выше модели подходят лишь для локального обогрева. Чтобы отопить комнату, необходимо соорудить более мощный обогреватель, технологию изготовления которого рассмотрим ниже.

    к меню ↑

    4.1 Вариант #1. Создание масляного прибора

    Сделанный собственными руками масляный обогреватель имеет высокий КПД и к тому же является достаточно функциональным и безопасным. Принцип работы прибора построен на том, что расположенный внутри корпуса ТЭН прогревает находящееся возле него масло, в результате которого активизируется конвекционное движение потоков.
    Корпус масляного радиатора
    Корпус изделия можно сделать из секционной батареи системы отопления, автомобильного радиатора либо же сварить из стальных труб

    Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.

    Чтобы сделать масляный обогреватель нужно заранее подготовить:

    • ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
    • прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
    • чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
    • устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.

    Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.

    Чтобы не связываться со сваркой, в качестве корпуса можно использовать демонтированный регистр отопления, демонтированный из-за модернизации системы общественного здания.

    Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков. При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.

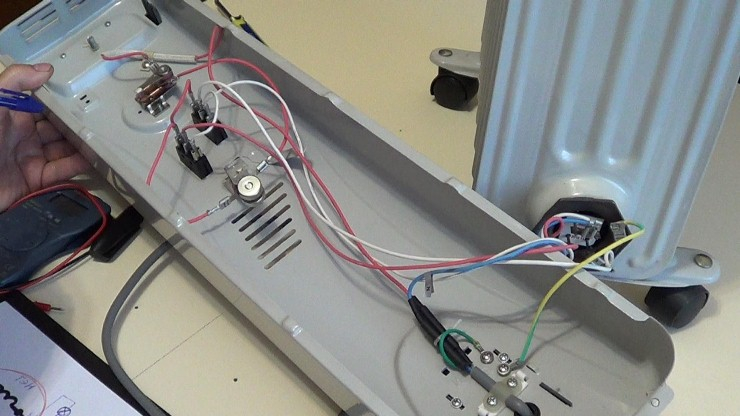

    Схема сборки и подключения самодельного прибора
    Схема подключения устройства и последовательность сборки ее конструктивных элементов наглядно представлена на рисунке

    Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.

    В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.
    Тестирование на герметичность
    Перед введением нагревательного прибора в эксплуатацию его необходимо протестировать на герметичность, создав большое давление в середине прибора

    При сборке конструкции следует обратить внимание на ряд моментов:

    1. ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
    2. Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
    3. Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
    4. Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
    5. В обязательном порядке заземлите нагревательный прибор.

    Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.

    к меню ↑

    4.2 Вариант #2. Изготовление инфракрасного устройства

    Неоспоримым достоинством такого устройства является то, что выработанная тепловая энергия выделяется в виде инфракрасного излучения. Благодаря этому обогреватель, созданный на основе углеродного элемента, прогревает не только воздух, но и находящихся в зоне ИК-излучения людей и предметов.

    Основу такого устройства, созданного по типу обогревателей заводского исполнения, будут составлять две пластиковых заготовки, площадь каждой из которых составляет порядка 1 квадрата. На них будут наноситься мелкофракционный графитовый порошок, по структуре чем-то напоминающий муку.
    Графитовый порошок как токопроводящий элемент
    Учитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья

    Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

    • две медные клеммы;
    • эпоксидный клей;
    • деревянные заготовки для рамки.

    Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

    Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.
    Схема формирования нагревательных полос
    Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

    Последовательность выполнения действий:

    1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
    2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
    3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
    4. Сверху на выложенный узор второй лист пластика.
    5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
    6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
    7. К клеммам подключают зачищенные концы электрического кабеля.
    8. Подключают прибор к сети и проверяют работоспособность системы.

    Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

    На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.

    Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

    Пленочный ИК нагреватель

    Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

    Процесс изготовления состоит из таких этапов:

    • Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
    • По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
    •  вырежьте термоизоляцию нужного размера
    • К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях. Места для нанесения клеевого состава
    •  места для нанесения клеевого состава
    • По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии. Припаяйте клемму к медной шине
    • припаяйте клемму к медной шине
    • Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий. Заизолируйте места электрических контактов
    •  заизолируйте места электрических контактов
    • В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
    • Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

    Панельный ИК нагреватель

    Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем  конструкцию  керамического обогревателя,  для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м2), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

    Весь процесс подразделяется на такие этапы:

    • Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
    • Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность. Изготовление токопроводящего состава
    •  изготовление токопроводящего состава
    • При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже: Схема нанесения графитной дорожки
    •  схема нанесения графитной дорожки
    • Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
    • К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

    Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U2 / R

    Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

    Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

    Преимущества ИК обогревателя перед конвекционным

    к меню ↑

    5 Электроотопитель из чугунного радиатора

    Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.


    Электрообогреватели из чугунных радиаторов: слева – с расширительным бачком, справа – с герметичным корусом

    к меню ↑

    5.1 Подготовка корпуса теплогенератора

    В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

    Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

    Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

    После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

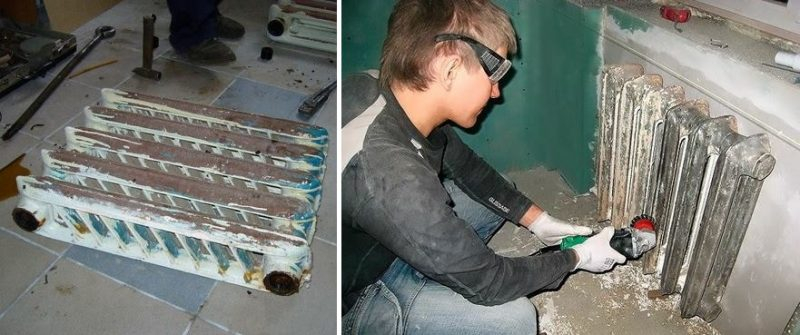

    Удаление старой краски с чугунной батареи после проведения её разборки-сборки

    После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

    Предварительная покраска корпуса электрообогревателя из чугунной батареи

    к меню ↑

    5.2 Выбор ТЭНа и его установка

    Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

    Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м2  помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

    То есть, усреднённо для основного отопления помещения площадью 20 м2 батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

    Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м2 в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

    При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

    Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

    Чугунная батарея с расширительным бачком

    Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

    В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

    Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.


    к меню ↑

    6 Сборка самодельного инфракрасного обогревателя

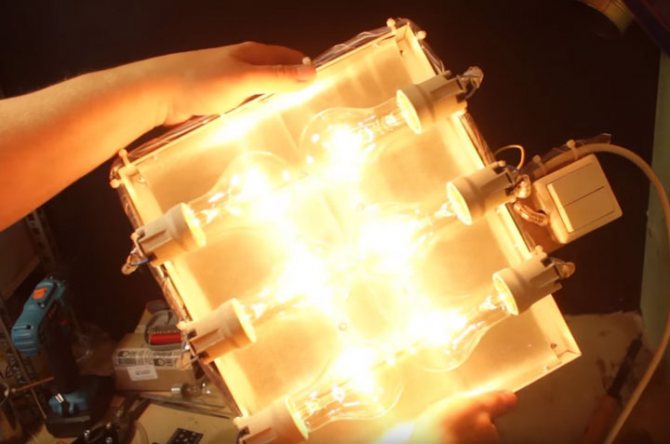

    Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.

    Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.

    Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.

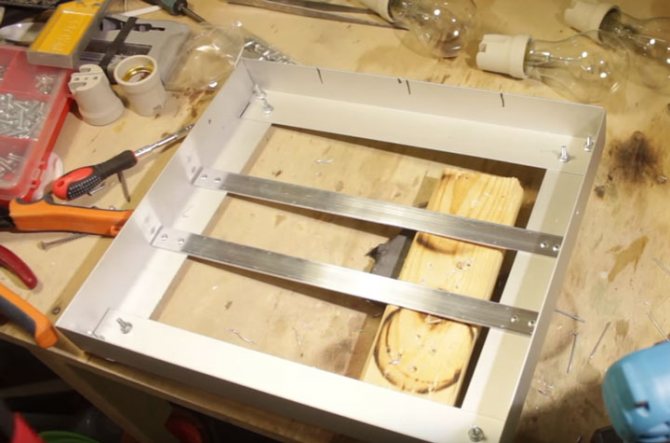

    Собираются они на раме из металлического или алюминиевого уголка.

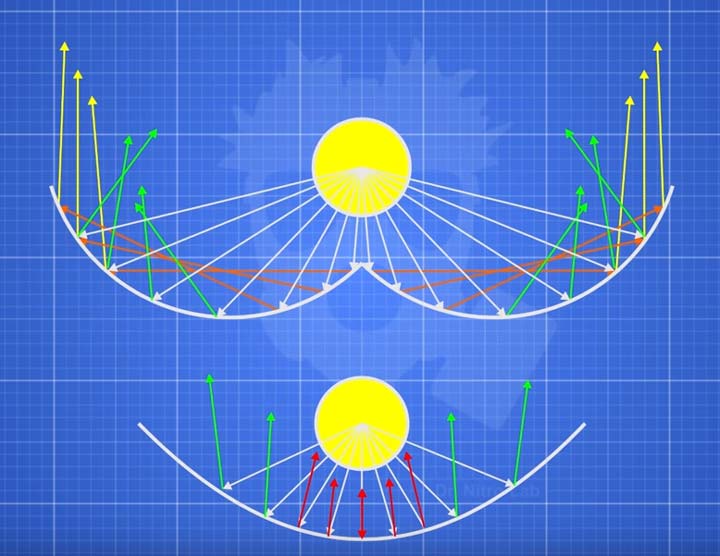

    Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.

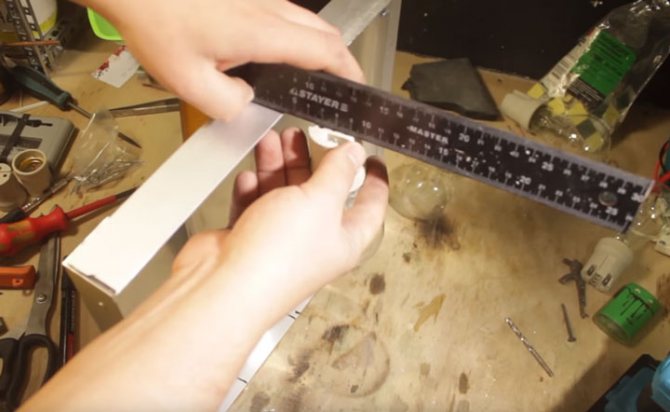

    При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.

    Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.
    Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.

    Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.

    Гораздо лучше со своими обязанностями справляются модели в виде бипараболы. Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.

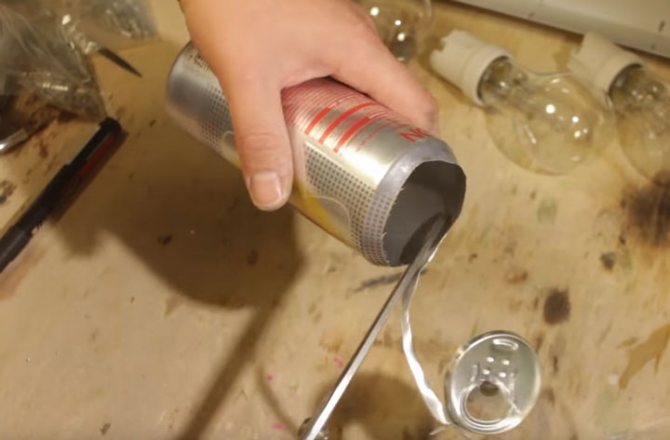

    В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.

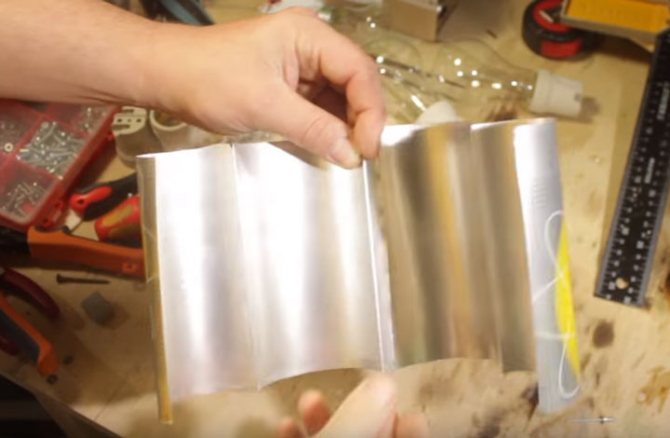

    А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.

    1 of 2

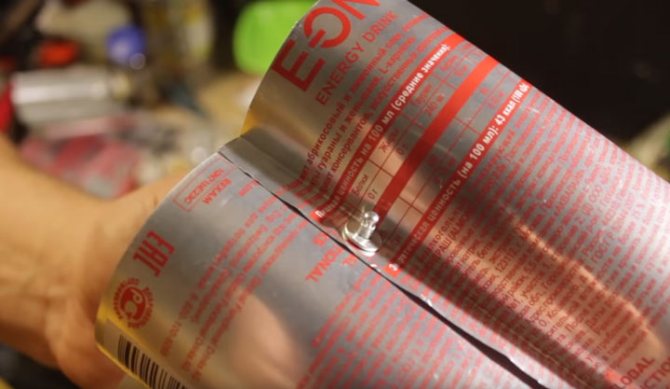

    Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.

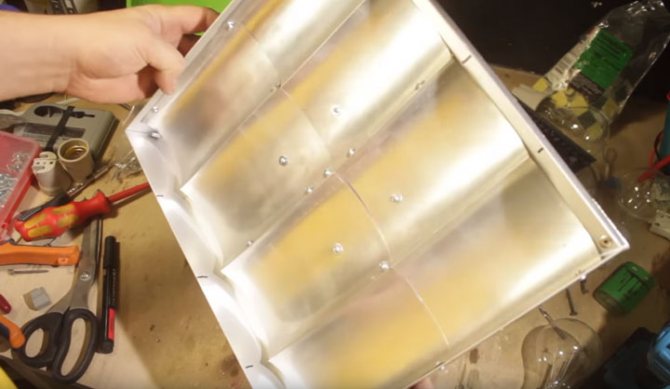

    В итоге у вас должен получится цельный отражатель из 4-х банок.

    Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.

    Ну и про две полоски посередине рамы не забывайте.

    Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.

    Здесь опять на выручку придет алюминий. А именно — тонкие полоски длиной в девять сантиметров.

    Не ошибитесь при разметке мест крепежа патрона к полосе, иначе вы не сможете провода питания завести во внутрь.

    Крепите полосы к раме и устанавливаете на них патроны.

    После этого можно вкручивать сами лампочки.

    Все что осталось — это подключить провода.

    к меню ↑

    6.1 Необходимые материалы и инструменты

    Перечень необходимых материалов и инструментов зависит от выбранной для самостоятельного изготовления модели. Так, для самого простого обогревателя, в котором функцию нагревательного элемента будет выполнять радиатор системы отопления, следует запастись отражающим материалом — фольгой, а также материалом для её крепления: толстым картоном, клеем и пр. Достаточно поместить отражающий элемент за батарею, не прижимая к рёбрам радиатора, и отражаемое от стен тепло станет нагревать окружающие предметы.

    Для спирального самодельного обогревателя понадобятся:

    • нить вольфрама;
    • стальной прут;
    • металл с хорошими отражающими свойствами (алюминий, медь, оцинковка и др.);
    • асбестовая трубка или кусок шифера;
    • кронштейны;
    • толстая проволока для подставки;
    • провод с вилкой.

    к меню ↑

    6.2 Принципы сгибания змеи

    Обкладки нарезаются по параметрам из стекла. С них удаляются загрязнения. К одной обкладке присоединяются уши. Их параметры: 2,5 х 5 см. Основа такой пленки – медная фольга. Она приклеивается суперклеем. Ухо заходит на обкладку на 5 мм. Выпирает на 2 см.

    Формирование змейки нужно совершать на специальном шаблоне. Для хвостиков выделяется минимум 5 см. Применяются обкусанные окончания гвоздей. Они шлифуются до округлости.

    Проволока навивается на шаблон. Обязательно отжигается для фиксации формы.

    На змейку идёт напряжение 5-6 В. Когда у материала появится сияние с вишнёвым оттенком, нить должна тотально остыть. Такая операция повторяется 3-4 раза.

    На змейку накладывается фанерная полоска. Змейка прижимается пальцами. Не спеша разматываются хвостики, которые были навиты на гвозди (параметр гвоздя – 2мм). Каждый хвостик нужно выпрямить, сделать его формовку. На гвозде сохраняется 25% витка. Остатки обрезаются вровень с крайней стороной шаблона. А остаток хвоста в 5 мм следует зачистить, применяется острый нож.

    Змейка аккуратно снимается с оправки, крепится на подложке. Выводы контактируют с ламелями. Снимать змейку нужно двумя ножами. Лезвия вставляются с внешней стороны под изгибы веток на гвоздях (в 1 мм). Дальше осторожно поддевается и поднимается извилистая нагревательная нить. Змейка располагается на подложке, слегка подгибается. Выводы оказываются по центру ламелей.

    Нихром припаивается к меди. Средство припоя – токопроводящая паста. На чистый контакт капается жидкий припой (1 капля). Через кусок полиэтилена этот участок придавливается грузиком. Когда паста станет твёрдой, грузик и полиэтилен снимаются.

    Далее идёт работа над излучателем. На центр змейки давится силиконовый герметик слоем 1,5 мм. Затем операция повторяется, но слой уже 3-4 мм. Герметик заполняет контур подложки. Отступ от краёв – 5 мм.

    Осторожно накладывается стекло. Придавливается. Оно должно лечь плотно. Далее – ожидание высыхания силикона. Это порядка недели.

    Затем излишки герметика удаляются бритвочкой. С ламелей наплывы герметика устраняются тоже.

    к меню ↑

    6.3 Расчёт количества проволоки

    Параметры провода: 1 кв.мм (сечение), 1,3 мм (диаметр), 120 см (длина). Толщина – 0,088 м. Число туннелей в кирпиче – 24.

    Расчёт: 0,088 х 24. Получается 2,188

    Отрезок проволоки продевается через отверстия в кирпичах. Можно продевать через любую постотку. Ведь расчёт каналов таков: 1,2 : 0,088. Получается 13,67. Округляем до 14.

    к меню ↑

    6.4 Последовательное подключение лампочек

    Очень легко. Просто соедините две лампочки одинаковой мощности последовательно, и напряжение на каждой из них снизится вдвое.

    Светить они конечно же будут тусклее.

    А как изменится потребление мощности такой связки источников света? Замеры можно сделать мультиметром.

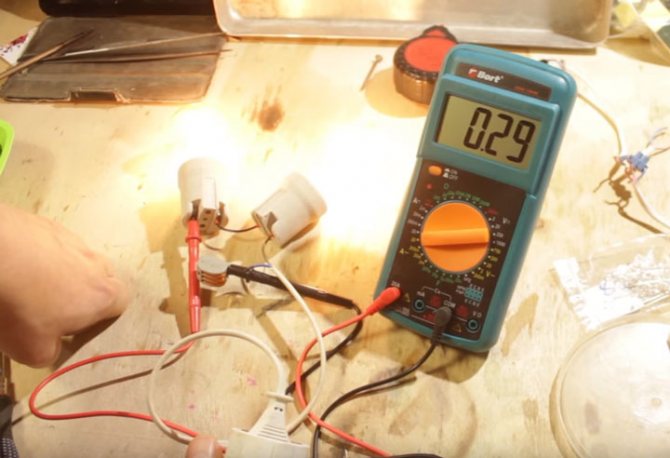

    Пусть например при неизменном напряжении в 240В, для двух 100 ваттных лампочек сила тока составляет 290мА.

    Исходя из формулы расчета мощности получаем, что:

    P=I*U=0,29А*240В=69,6Вт

    Как видите, потребление упало. Но при этом тепло рассеиваемое на один ватт мощности возросло.

    к меню ↑

    6.5 Инструкция по изготовлению своими руками

    Процесс изготовления инфракрасного обогревателя своими руками состоит из следующих этапов:

    1. Из вольфрамовой нити выполнить спираль, для чего намотать её на стальной прут подходящего диаметра. Затем прут удаляется, а готовая спираль откладывается в сторону. Необходимую длину можно вычислить только опытным путём, в процессе испытаний полностью готового образца (см. п.5).
    2. Металлический лист с отражающей поверхностью сгибаем в виде корыта, скрывая блестящую сторону внутри.
    3. Спираль наматываем на термостойкий материал, в качестве которого используют куски шифера, отрезки асбестовой плиты и т.д. Крепим её с помощью кронштейнов внутри отражающего «корытца».
    4. Из толстой проволоки сгибают каркас подставки и располагают в нужном месте (в зависимости от того, как будет располагаться прибор — вертикально или горизонтально).
    5. К концам спирали присоединяем провод с вилкой и проводим испытание изделия. Спираль с длиной как в нагревательном элементе электроплиты будет греть очень сильно. Если её длину увеличить вдвое, то температура нагрева пропорционально уменьшится. Удлинением или укорачиванием выясняют на практике длину элемента для оптимального нагрева помещения.

    Для изготовления газового инфракрасного обогревателя потребуется дополнительно «поколдовать» с отражающим элементом:

    • из оцинкованной пластины вырезаем две круглые заготовки диаметром с обычное чайное ситечко с ушками для крепления;
    • в одной из них просверливаем по круг отверстия диаметром 3 мм, в другой — вырезаем отверстие по диаметру газовой горелки;
    • из металлической сетки делаем цилиндр, диаметр которого равен диаметру заготовок, и крепим их к нему при помощи клёпок, помещая внутрь этой конструкции спираль;
    • прибор закрепляется на горелке газового баллона.

    Если нужен обогреватель, который будет работать от источника тока с напряжением в 12 вольт, то используют следующий алгоритм:

    1. Вымытый, обезжиренный и высушенный стеклянный прямоугольник коптят над свечой, добиваясь ровного слоя копоти. Периодически манипуляцию прекращают, чтобы дать стеклу остыть.
    2. Из алюминиевой фольги вырезают две полосы, длина которых равна ширине стекла. Их размещают по краям закопченного стекла, прижимают вторым чистым стеклом и проводят замеры сопротивления с помощью мультиметра.
    3. Если сопротивление равно 120 Ом, то переходят к следующему шагу. В противном случае добавляют копоть для уменьшения показателя или снимают излишки для увеличения сопротивления.
    4. При помощи ватной палочки очищают по 5 мм с каждой стороны от копоти и промазывают клеем или герметиком, укладывают отрезки фольги, накрывают вторым стеклом и оставляют до полного склеивания поверхностей.
    5. К клеммам из фольги присоединяют провода и подсоединяют к источнику тока.

    к меню ↑

    6.6 Версия на основе электрокамина

    Их виды таковы:

    • Патронный. Его корпус сделан из нержавейки. Функции: отопление, разогрев воды.
    • Медный. Имеет трубку для термоиндикатора и магниевый проектор. Функция – разогрев воды.
    • Сухой. Функции, как у п1. Только нагревательный компонент в нём меняется без вскрытия бака и слива жидкости.

    Создание обогревателя происходит на базисе приобретённого ТЭНа. Здесь нужен дополнительный кожух и обычный электрокамин. Кожух образует вторичный конвекционный контур.

    Излучение идёт вниз. Отражается в кожух. Там разогревается воздух. Из первого кожуха подсасывается горячий воздух. Так усиливается тяга. А воздух из такого камина струится широко и умеренно, расходится по сторонам, не достигает потолка. Помещение обогревается эффективно.

    к меню ↑

    6.7 Особенности эксплуатации и ухода за самодельным устройством

    Выполненный из подручных средств прибор должен собираться в точном соответствии с правилами безопасной эксплуатации электрических и газовых приборов. В процессе использования его не стоит оставлять включенным без контроля. Как правило, режим их беспрерывной работы не превышает 4 часов.

    Регулярный уход за обогревателем заключается в вытирании пыли. Эту процедуру проводят после полного остывания нагревательного элемента и отключения его от источника тока. Протирают сухой тряпкой.

    Инфракрасный обогреватель, изготовленный самостоятельно, значительно экономит электроэнергию без потери качества отопления. Это позволяет использовать его даже там, где традиционная система отопления не справляется со своим функционалом либо полностью отсутствует.

    к меню ↑

    7 Греемся без электричества и отопления: Как сделать обогреватель из подручных средств

    От отключения таких благ цивилизации, как отопления или электричество никто не застрахован. В такой неприятной ситуации вам не дадут замерзнуть изобретательность и немного усилий.

    Перед вами самые популярные и проверенные способы обогрева небольшого помещения, подогрева пищи и импровизированных грелок из подручных материалов.

    1. Свечной обогреватель

    Калифорнийский изобретатель Дойл Досс (Doyle Doss) и его компания DOSS Products предлагают оригинальную систему Kandle Heeter, то есть — «Свечной обогреватель». Этот странный на вид подсвечник, утверждает его создатель, может оказаться незаменимым при отключении электричества. Высота его составляет около 23, а ширина – около 18 сантиметров. И из его внешнего вида обращает на себя внимание перевёрнутый горшок над свечой. В этом горшке и скрыта основная изюминка системы.

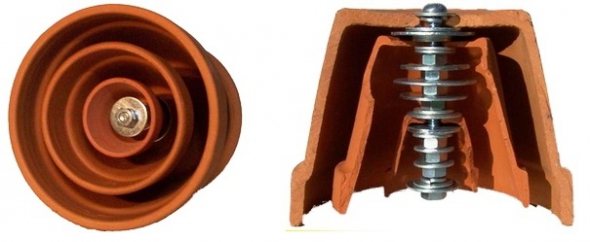

    Горшок сделан из трёх горшков разного диаметра, вложенных один в другой и соединённых длинным металлическим болтом, на который нанизаны шайбы и гайки. Обычная свеча, сгорая в помещении, тепла выдаёт, как кажется, совсем немного. А дело тут в том, что горячий её «выхлоп» попросту уходит вверх и быстро улетучивается с вентиляцией.

    Между тем запас энергии в свече не так уж и мал. Более того, с горячим потоком продуктов сгорания уходит большая часть её энергетического содержания, и лишь меньшая – переходит в свет.

    Лабиринтный колпак над пламенем собирает энергию и бережно накапливает её, нагреваясь довольно сильно (особенно раскаляется центральный стержень). А потом это тепло медленно передаётся воздуху всей поверхностью керамического радиатора.

    Горшки также помогают заманивать в ловушку сажу от пламени, что благоприятно сказывается на чистоте потолка.

    Изобретатель подчёркивает, что один такой прибор никоим образом не спасёт вас зимой при отключении отопления и электроэнергии, но, с другой стороны, это лучше, чем вообще ничего.

    Отметим, что глиняные горшки не достаточно теплопроводны и их лучше заменить на металлическую подобную конструкцию. Например из консервных банок разного размера или старых советских банок из-под сыпучих продуктов.

    2. Мини-обогреватель из чайных свечек

    Перед вами обогреватель для палатки, действующий на чайных свечках. Несколько штук таких обогревателей спасают рыбаков в палатках от замерзания. А значит, несколько свечек в жестяных банках с отверстиями для поступления воздуха подойдет и для маленькой комнаты или кабинета.

    3. Спиртовка

    Конструкция известна за рубежом под названием alcohol stove, ну или по русски — спиртовка. В шведской армии даже принята на вооружение. Спирт используется потому, что при горении он не коптит. А значит посуда остается чистой и в воздухе не летает сажа и дым. Конструкция простая, и за несколько минут ее можно сделать из любых подручных материалов. В качестве донора для печки подойдет например пивная банка, банка из-под кофе или сгущенки. То есть, нужна небольшая железная емкость с железной же крышкой, либо ее придется чем-то накрывать.

    Итак: берем банку, линейку, полоску из листика в клеточку и маркер или любой рисующий или царапающий предмет.

    — Отмечаем на банке полосу отступив от верха на треть. Проще всего это сделать прокрутив банку держа маркер в одном положении.

    — Полоску бумаги обматываем по краю отметки и скрепляем кусочком скотча или клея.

    — Начинаем сверлить, прокалывать шилом или прорезаем ножом отверстия по отмеченной полосе. В данном случае это ряд отверстий диаметром 0,8 мм через 10мм и через 5мм. Маленький диаметр отверстий для правильного горения лучше чем большой, но можно сделать 3-5 отверстий и по сантиметру.

    Чтобы разжечь спиртовку нужно залить спирт и закрыть крышку, 50 мл горит 15 минут. Спитовку нужно поставить на негорючую поверхность и слегка встряхнуть так, чтоб спирт через отверстия немного облил банку снаружи. Поджигаем спирт снаружи и ждем пока он выгорит. Повторяем процедуру до тех пор, пока у нас не получится самоподдерживающееся пламя из импровизированных форсунок вокруг банки. Обычно достаточно повторить 2-3 раза и все начинает работать само.

    Принцип работы у нее простой: пламя греет стенки банки, тепло по стенкам передается вниз к спирту, спирт закипает у стенок и повышается давление внутри, пары спирта выходят под давлением через отверстия и смешиваясь с воздухом прекрасно горят. Теперь ставим сверху котелок, чайник, кружку или просто греемся.

    Для большей теплоотдачи можно поставить самодельную спиртовку в большую железную емкость, которая бы нагревалась и отдавала тепло. Чем меньше количество отверстий, тем тяжелее разжигать, но меньше расход топлива и меньше тепла от нее. Литр воды закипает меньше чем за 10 минут. Устойчива к ветру, тушить накрыванием, топлива закладывать столько, сколько нужно иначе придется ждать выгорания или переливать горячий спирт обратно в емкость, что не безопасно.

    Похожие варианты «под одну кружку» из консервной банки с заливным отверстием, которое закрывается монеткой и из аэрозольного баллончика:

    4. Дровяная горелка для подогрева пищи Это более сложная конструкция горелки, работающей на дровяном топливе — из 2-3 консервных банок. Правда, при таком варианте нужно помнить о вентиляции палатке или помещении.

    5. Грелки из пластиковых бутылок Обычные пластиковые бутылки можно наполнить горячей водой и использовать вместо грелки. Также можно носить 1-2 бутылки с горячей водой в рюкзаке для «утепления» спины. Этот способ поможет прогреть холодную кровать или греть ноги сидя за письменным столом. Также можно носить 1-2 бутылки с горячей водой в рюкзаке для «утепления» спины. Кстати, летом из этих же бутылок можно сделать «кондиционер». Для этого нужно заморозить несколько бутылок, наполненных водой, поставить их на поднос или полотенце (начнут постепенно оттаивать) перед включенным вентилятором. Температура воздуха в комнате значительно понизится.

    к меню ↑

    7.1 От свечи

    Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.

    Домашний мини-обогреватель от свечи

    Домашний мини-обогреватель от свечи

    Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.

    к меню ↑

    7.2 Спиртовка

    Конструкция известна за рубежом под названием alcohol stove, ну или по русски — спиртовка. В шведской армии даже принята на вооружение.

    Спирт используется потому, что при горении он не коптит. А значит посуда остается чистой и в воздухе не летает сажа и дым. Конструкция простая, и за несколько минут ее можно сделать из любых подручных материалов.

    В качестве донора для печки подойдет например пивная банка, банка из-под кофе или сгущенки. То есть, нужна небольшая железная емкость с железной же крышкой, либо ее придется чем-то накрывать.

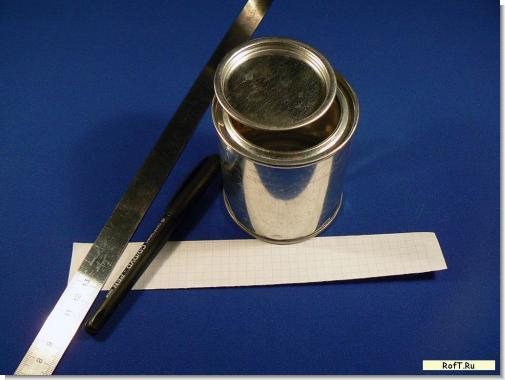

    Итак: берем банку, линейку, полоску из листика в клеточку и маркер или любой рисующий или царапающий предмет.

    Как сделать обогреватель своими руками без электричества

    — Отмечаем на банке полосу отступив от верха на треть. Проще всего это сделать прокрутив банку держа маркер в одном положении.

    — Полоску бумаги обматываем по краю отметки и скрепляем кусочком скотча или клея.

    — Начинаем сверлить, прокалывать шилом или прорезаем ножом отверстия по отмеченной полосе. В данном случае это ряд отверстий диаметром 0,8 мм через 10мм и через 5мм. Маленький диаметр отверстий для правильного горения лучше чем большой, но можно сделать 3-5 отверстий и по сантиметру.

    Как сделать обогреватель своими руками без электричества

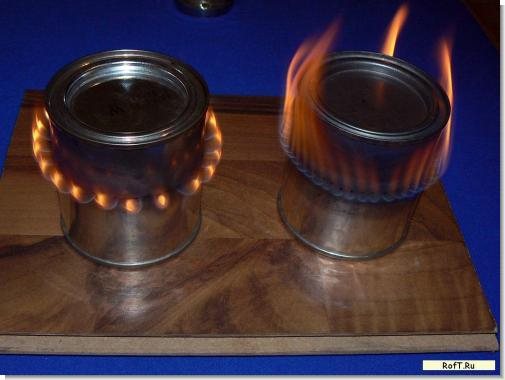

    Чтобы разжечь спиртовку нужно залить спирт и закрыть крышку, 50 мл горит 15 минут. Спитовку нужно поставить на негорючую поверхность и слегка встряхнуть так, чтоб спирт через отверстия немного облил банку снаружи.

    Поджигаем спирт снаружи и ждем пока он выгорит.

    Повторяем процедуру до тех пор, пока у нас не получится самоподдерживающееся пламя из импровизированных форсунок вокруг банки. Обычно достаточно повторить 2-3 раза и все начинает работать само.

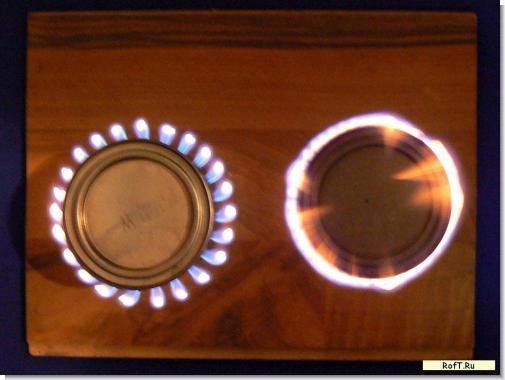

    Принцип работы у нее простой: пламя греет стенки банки, тепло по стенкам передается вниз к спирту, спирт закипает у стенок и повышается давление внутри, пары спирта выходят под давлением через отверстия и смешиваясь с воздухом прекрасно горят. Теперь ставим сверху котелок, чайник, кружку или просто греемся.

    Как сделать обогреватель своими руками без электричества

    Для большей теплоотдачи можно поставить самодельную спиртовку в большую железную емкость, которая бы нагревалась и отдавала тепло.

    Чем меньше количество отверстий, тем тяжелее разжигать, но меньше расход топлива и меньше тепла от нее.

    Литр воды закипает меньше чем за 10 минут. Устойчива к ветру, тушить накрыванием, топлива закладывать столько, сколько нужно иначе придется ждать выгорания или переливать горячий спирт обратно в емкость, что не безопасно.

    Как сделать обогреватель своими руками без электричества

    Похожие варианты «под одну кружку» из консервной банки с заливным отверстием, которое закрывается монеткой и из аэрозольного баллончика:

    Как сделать обогреватель своими руками без электричества

    Как сделать обогреватель своими руками без электричества

    Как сделать обогреватель своими руками без электричества

    к меню ↑

    7.3 Дровяная горелка для подогрева пищи

    Это более сложная конструкция горелки, работающей на дровяном топливе — из 2-3 консервных банок. Правда, при таком варианте нужно помнить о вентиляции палатке или помещении.

    к меню ↑

    7.4 Грелки из пластиковых бутылок

    Обычные пластиковые бутылки можно наполнить горячей водой и использовать вместо грелки. Также можно носить 1-2 бутылки с горячей водой в рюкзаке для «утепления» спины. Этот способ поможет прогреть холодную кровать или греть ноги сидя за письменным столом.
    Также можно носить 1-2 бутылки с горячей водой в рюкзаке для «утепления» спины.

    Кстати, летом из этих же бутылок можно сделать «кондиционер». Для этого нужно заморозить несколько бутылок, наполненных водой, поставить их на поднос или полотенце (начнут постепенно оттаивать) перед включенным вентилятором. Температура воздуха в комнате значительно понизится.

    к меню ↑

    8 Техника безопасности

    Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

    ребенок и техника безопасности

    Всегда следует помнить:

    1. Нельзя использовать неисправные электроприборы.
    2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
    3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
    4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

    В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

    Алгоритм работы по изготовлению обогревателя собственноручно;

    Источники


    • http://teplosten24.ru/ekonomichnyj-obogrevatel-dlya-doma-svoimi-rukami.html
    • https://vopros-remont.ru/elektrika/samodelnyj-obogrevatel/
    • https://oventilyacii.ru/otoplenie/izgotovlenie-obogrevatelya.html
    • https://kaminguru.com/obogrevatel/v-domashnih-uslovijah.html
    • https://remont-system.ru/obogrevateli/kak-sdelat-obogrevatel-svoimi-rukami
    • https://210101.ru/klimaticheskaya/samodelnyj-infrakrasnyj-obogrevatel.html
    • https://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html
    • https://www.asutpp.ru/obogrevatel-svoimi-rukami.html
    • https://TechnoSova.ru/klimaticheskaja-tehnika/obogrevatel/kak-sdelat/
    • https://t-s-i.ru/obogrevateli/shema-obogrevatelya.html
    • http://teplosten24.ru/kak-sdelat-obogrevatel-svoimi-rukami-bez-elektrichestva.html
    [свернуть]

    Рассчитайте утепление своего дома

    Перейти к расчёту
    Adblock
    detector
