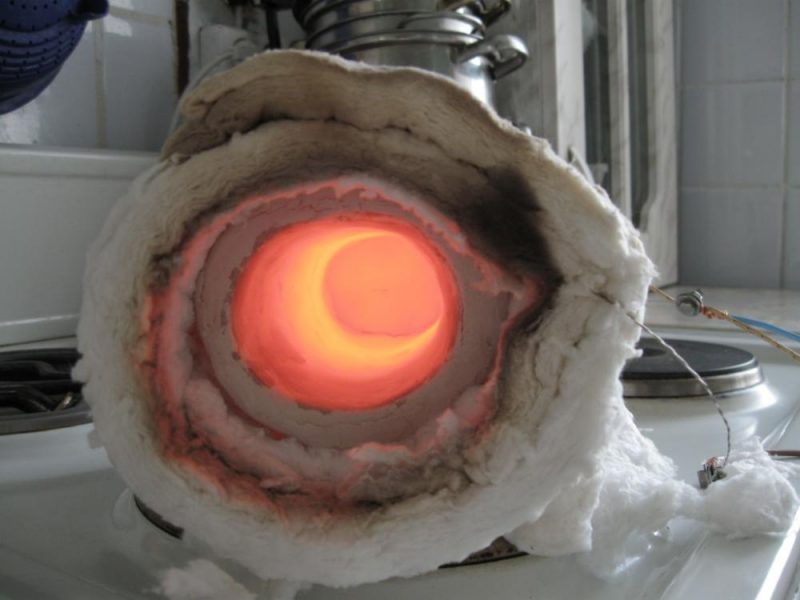

    2. Инструкция сборки печи из корпуса высоковольтного предохранителя
    3. Изготовление муфельной печи из электрической духовки
    4. Как сделать муфельную печь из несгораемого сейфа
    5. Изготовление простой мини муфельной печи
    6. Инструкция сборки газовой муфельной печи
    7. Нагревательные камеры на твёрдом топливе
    8. Изготовление шамотной плитки своими руками
  8. Для чего нужно закаливание
    1. Методы закалки металла
  9. Техника безопасности
  10. Возможные проблемы при создании печи

1 Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

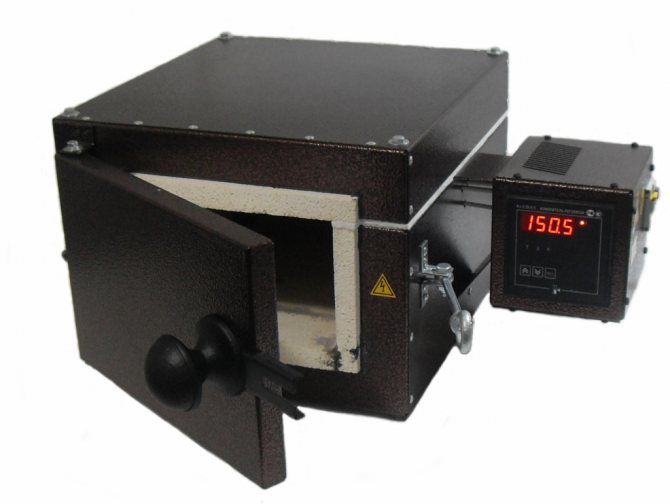

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

к меню ↑

1.1 Из истории возникновения

История знает один очень интересный факт, связанный с появлением муфельных печей. Их родиной считается Франция, однако здесь не обошлось без российских умельцев. Известный каретный мастер Жанто, занимающийся изготовлением экипажей для знати и королевского двора, в конце 17 века изобрел рулевую трапецию. Слабым звеном в конструкции являлась ось поворотного шкворня, которая постоянно ломалась.

Однажды к мастеру обратился российский дворянин с заказом роскошного экипажа от имени Петра I. Этот экипаж должен был достаться в подарок одному азиатскому хану. Первым делом заказчик обратил внимание на прочность оси и, не получив удовлетворения, подсказал мастеру способ изготовления прочных материалов.

Задача мастера заключается в том, что поверхность оси необходимо цементировать. Заготовка по всей толщине обладает разными показателями прочности. Снаружи она покрывается твердой каленой коркой, а внутри остается достаточно вязкой. Подобное цементирование возможно произвести только в специальной печи, где достигается высокая температура.

Первая муфельная печь (muffla — муфта, глиняный ящик) изготавливалась из глины. В состав материала для цементирования добавлялись измельченные в порошок рога крупного скота. Поначалу такая печь имела определенную область применения, поэтому называлась системой сооружения осей.

к меню ↑

1.2 Муфельные печи: сфера применения

Перечислим сферу применения муфельных печей:

1. Металлургическое производство и исследования в металлургических лабораториях. В муфельных печах разного размера проводят термическую обработку деталей из различных сплавов — закалку и отжиг, отпуск и состаривание. Также в муфелях проводят насыщение поверхности углеродом, азотом, алюминием, кремнием, другими элементами (цементирование, азотирование, цианирование, диффузная металлизация — хромирование, алитирование).

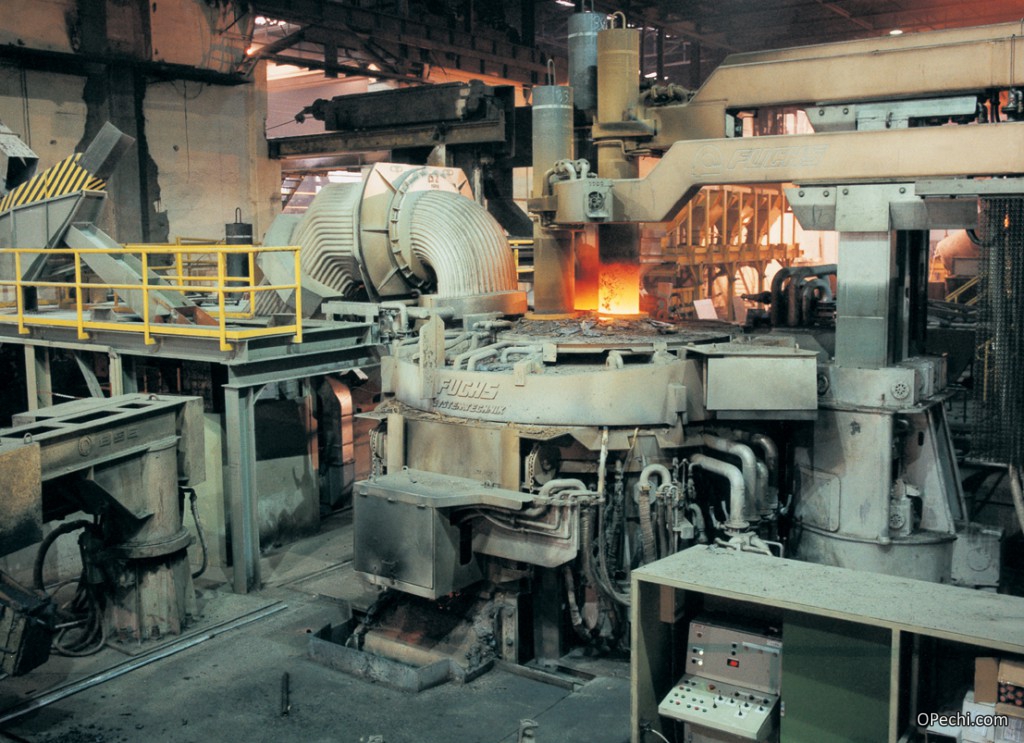

Муфельная печь на металлургическом производстве
Муфельная печь на металлургическом производстве

2. Переплавка золота и цветных сплавов, при которых недопустимо насыщение сплава посторонними примесями. В такой переплавке необходимо ограничить контакт сплава с продуктами горения или с продуктами окисления нагревательных элементов.

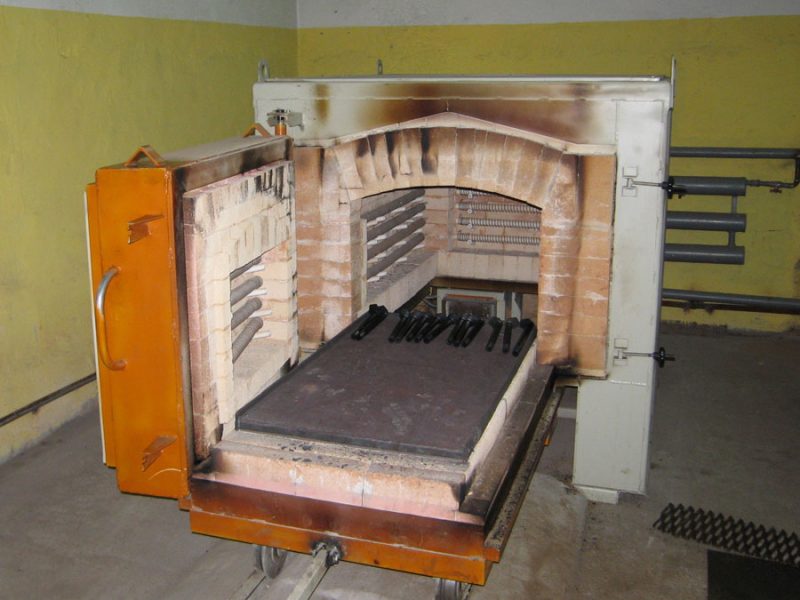

Переплавка металла
Переплавка металла в муфельной печи

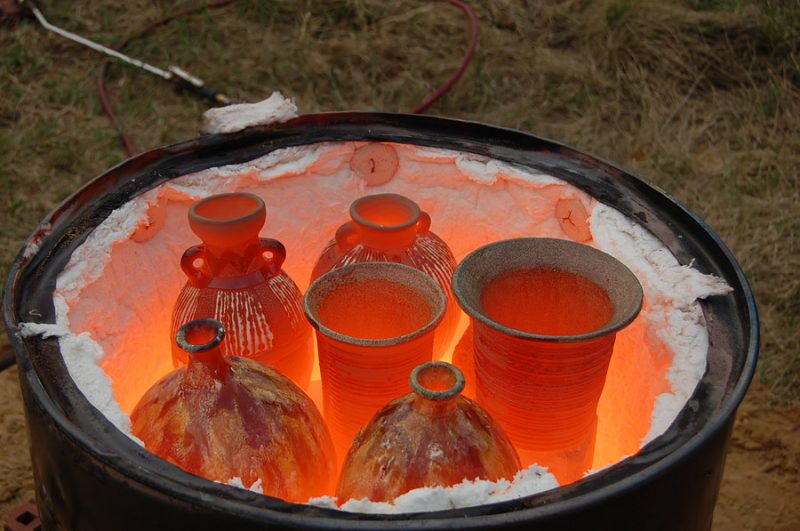

3. Обжиг керамики — используется в процессе производства керамических изделий (посуды, скульптурных украшений из глины). Высокотемпературный обжиг обеспечивает прочность керамической поверхности и её водостойкость.

Обжиг керамики в муфельной печи
Обжиг керамики в муфельной печи

4. Сушка электропроводящих материалов и элементов.

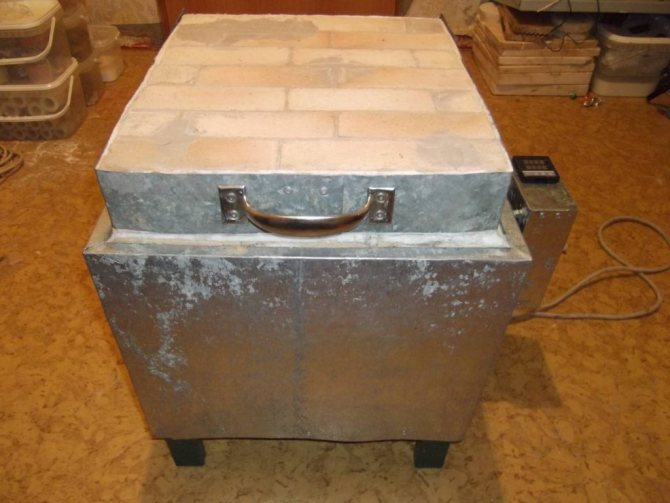

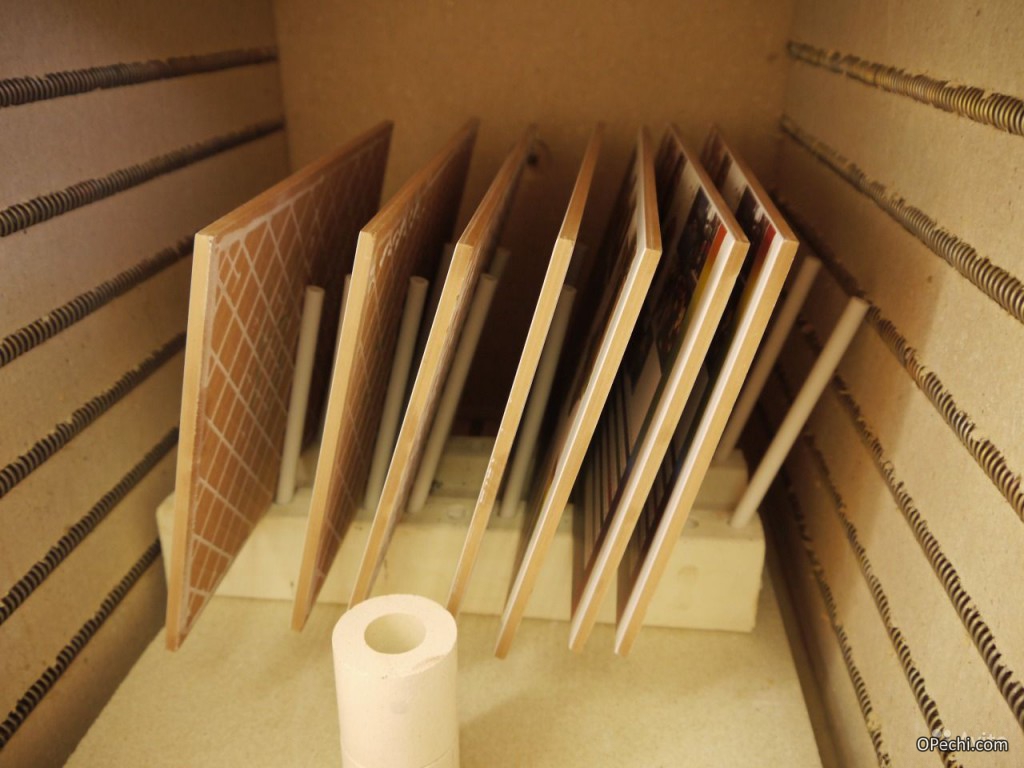

Сушка материалов
Сушка материалов в муфельной печи

5. Стерилизация инструмента (в медицине).

Стерилизация инструмента
Стерилизация инструмента в медицине

6. Сжигание (кремация).

Кремация в муфельной печи
Кремация в муфельной печи

к меню ↑

1.3 Муфельные печи: преимущества и недостатки

Муфель защищает зону нагрева от газов или продуктов испарений нагревательных элементов. Это создаёт условия для термической обработки деталей, для насыщения их поверхности определёнными элементами (углеродом, азотом, хромом). Также муфель используют для переплавки золота, обжига изделий из глины.

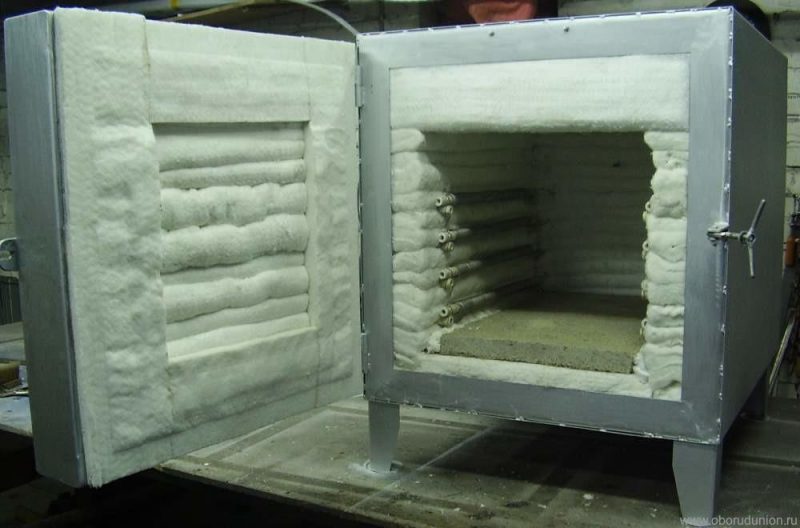

Муфельная печь
Камера муфельной печи

Кроме защитных свойств, внутренняя камера обеспечивает равномерное распределение температуры по всей рабочей зоне. Это создаёт одинаковые условия для термической обработки деталей на поддоне.

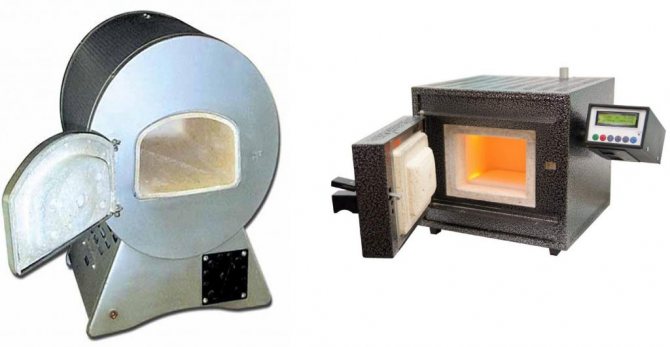

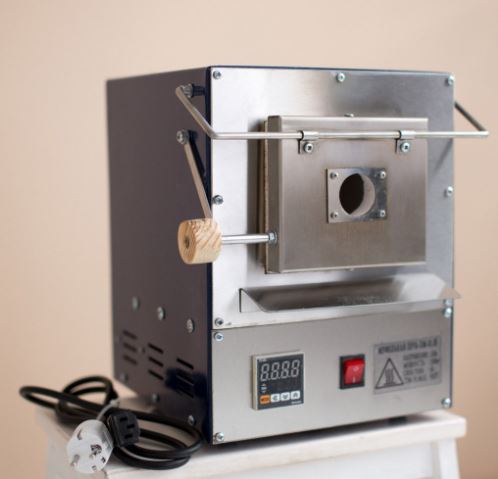

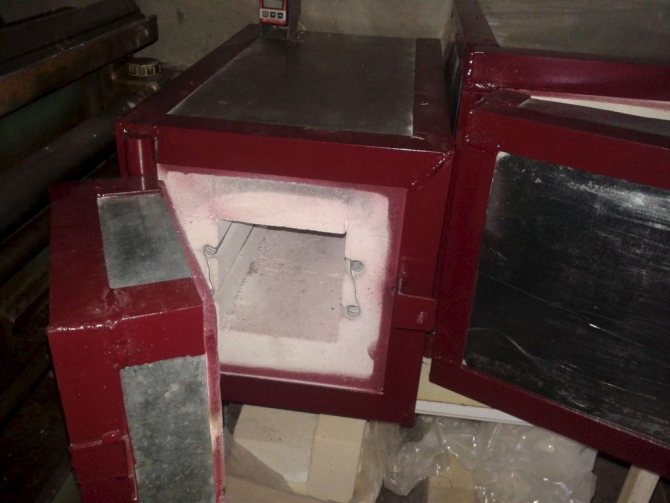

Муфельная печь серийного производства
Муфельная печь серийного производства

Из недостатков муфелей стоит отметить низкую скорость нагрева до высоких температур, а значит, сложность скоростных режимов термической обработки в таких печах. Кроме того, разогрев самого муфеля требует дополнительного расхода энергии, а значит муфельные печи — более затратны в эксплуатации, чем печи без муфеля.

к меню ↑

1.4 Назначение оборудования

Для чего нужна самодельная нагревательная камера в бытовых условиях? Она может предназначаться для различных нужд: обжига керамических изделий, закалки режущих стальных элементов и плавки металлов. Термичка камеры может нагреваться как за счёт электроэнергии, так и работать на газу.

Внешняя форма и внутренняя конструкция печи может принимать разные конфигурации. Главная задача заключается в том, чтобы добиться в ограниченном пространстве ёмкости определённого температурного режима.

к меню ↑

1.5 Характеристики

Все муфельные печи как фабричного, так и самодельного происхождения отличаются несколькими базовыми характеристиками:

  • Объем рабочей камеры — он может колебаться от 1 до 100 литров. Конкретное значение зависит от того, для чего будет применяться это оборудование
  • Мощность в кВт — от ее значения зависит не только теплотворная способность устройства, но и тип электропитания — до 5 кВт используют бытовой ток, а если мощность больше, то исключительно трехфазный.

  • Тип нагревательных элементов — чаще всего это спирали или стержни из нихрома, фехраля или вольфрама

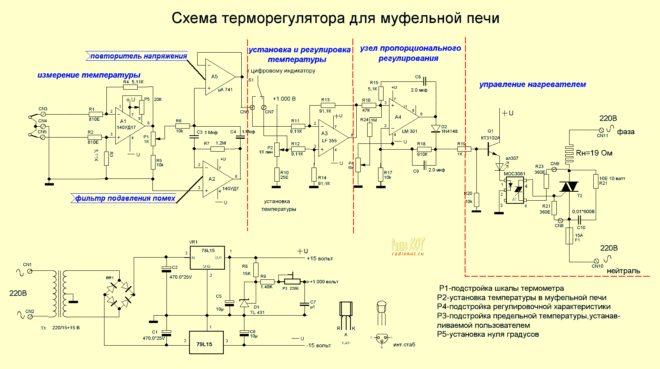

  • Наличие блока терморегуляции и его особенности (программируемый или нет, плавный или ступенчатый)
  • Общий вес устройства — при его больших значениях потребуется надежное основание, и выбор места установки существенно ограничится

к меню ↑

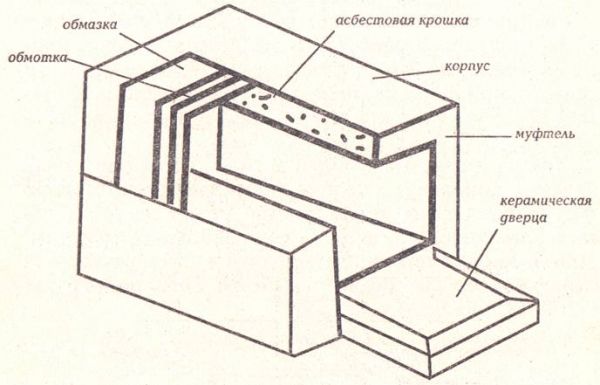

1.6 Конструкция

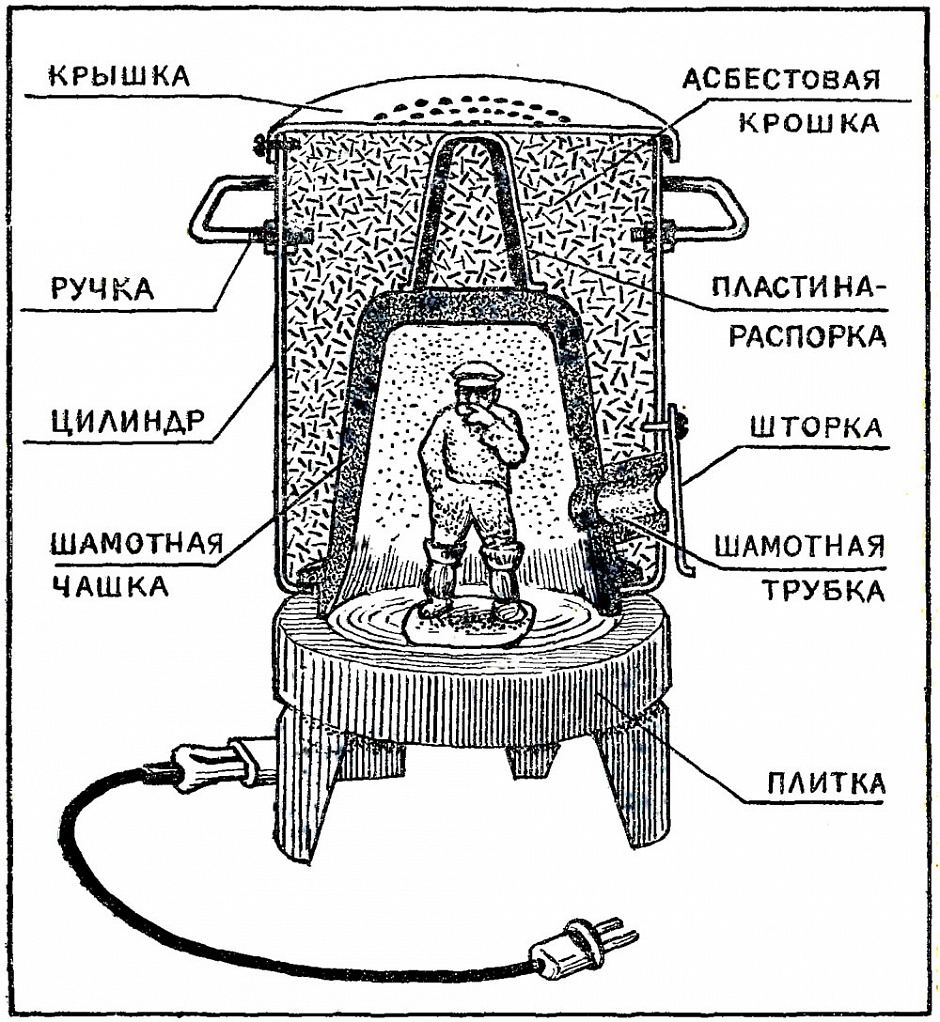

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

  • внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
  • слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

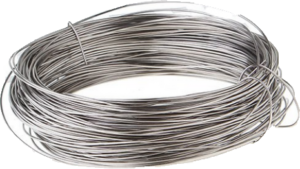

  • нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

  • горизонтальные;
  • вертикальные;
  • колпаковые;
  • трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

к меню ↑

1.7 Классификация по типу рабочей среды

Муфельные печи могут обеспечивать нагрев заготовок в различных средах:

  1. Воздух
  2. Инертный газ
  3. Вакуум

Простейшим видом муфельных печей являются нагреватели с традиционной воздушной камерой. Камера нагрева в таких печах представлена просто полым пространством, в которое помещается заготовка.

Во многих случаях наличие воздуха не является критичным для термообработки. Но все же существуют некоторые технологические операции, для которых наличие воздуха в камере нагрева либо нежелательно, либо недопустимо.

При закалке многих марок стали и различных сплавов воздух вступает в реакцию с поверхностным слоем металлов, что ухудшает эксплуатационные характеристики заготовок. Специально для таких случаев разработаны печи с подачей в камеру нагрева инертных газов или углекислоты. Нейтральный газ вытесняет воздух, создавая надежную защитную прослойку.

Печи, которые приспособлены для плавки металлов нередко оснащаются камерой нагрева с вакууматором. Расплавленный в условиях вакуума металл обретает особо качественную структуру. В вакууме часто плавят алюминий.

Дополнительно муфельные печи с разнотипными камерами нагрева нередко оснащаются вытяжкой. Вентиляция отводит из камеры нагрева продукты сгорания, влагу и прочие испарения, наличие которых нежелательно при термообработке.

к меню ↑

1.8 Изготовление устройства

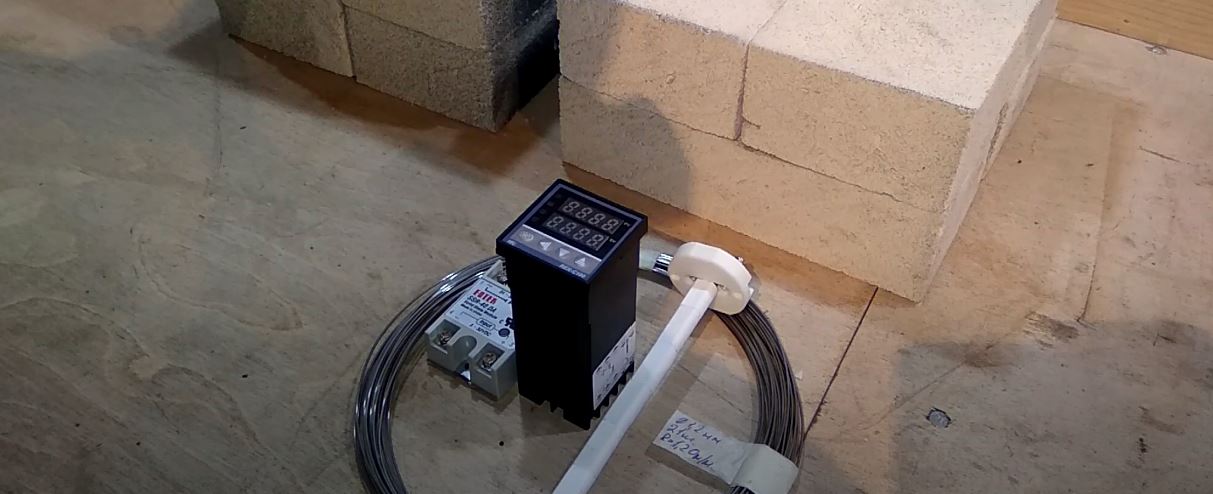

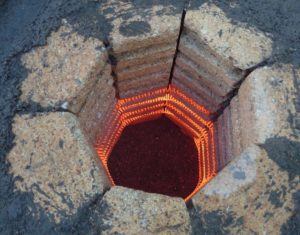

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

  • углошлифовальная машина (болгарка) и 1-2 круга;
  • электро-дуговая сварка и электроды;
  • слесарный инструмент, в том числе кусачки;
  • 2-миллиметровая нихромовая проволока.

и материалы:

  • 2,5 мм стальной лист или корпус б/у духовки;
  • уголок;
  • арматура;
  • базальтовая вата;
  • огнеупорный шамотный кирпич;
  • огнеупорный раствор;
  • герметик силиконовый.

к меню ↑

2 Разновидности муфельных печей

По конструктивным особенностям устройства подразделяются на:

  • трубчатые или цилиндрические;
  • горизонтальные или вертикальные.

По виду термообрабатывающего состава:

  • воздушные;
  • вакуумные;
  • на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

  • газовые;
  • электрические.

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

За счет простых материалов печь можно изготовить в любой удобной форме, в том числе и такой, которая идеально подойдет к интерьеру помещения.

к меню ↑

2.1 Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или  удалить все пластиковые элементы.Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Изготовление корпуса из листов, хотя и чуть более сложное, но позволяет сделать ту конструкцию, которая подходит по размерам под конкретное помещение.

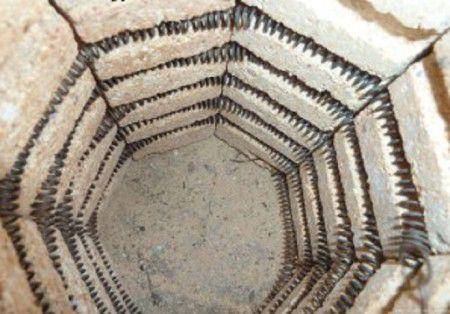

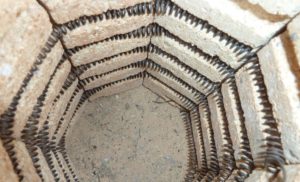

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

Нихром на стандартной спирали выдерживает 1100 градусов, но необходимо исключить попадание воздуха, иначе он сгорит. Лучше всего в муфельную печь подойдет фехраль — его рабочая температура 1300 градусов, да и с воздухом он «дружит».Любая электрическая муфельная печь, даже самая маленькая, изготовленная своими руками, при разогреве до 1000 градусов затрачивает около 4 кВт. Перед использованием проверьте всю проводку и установите автомат-стабилизатор на 25 А.

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.На некоторых форумах по изготовлению муфельных печей рекомендуют использовать для кладки асбест. Это действительно огнестойкий материал, но уже при температуре 650 градусов+ он начинает выделять канцерогены.

к меню ↑

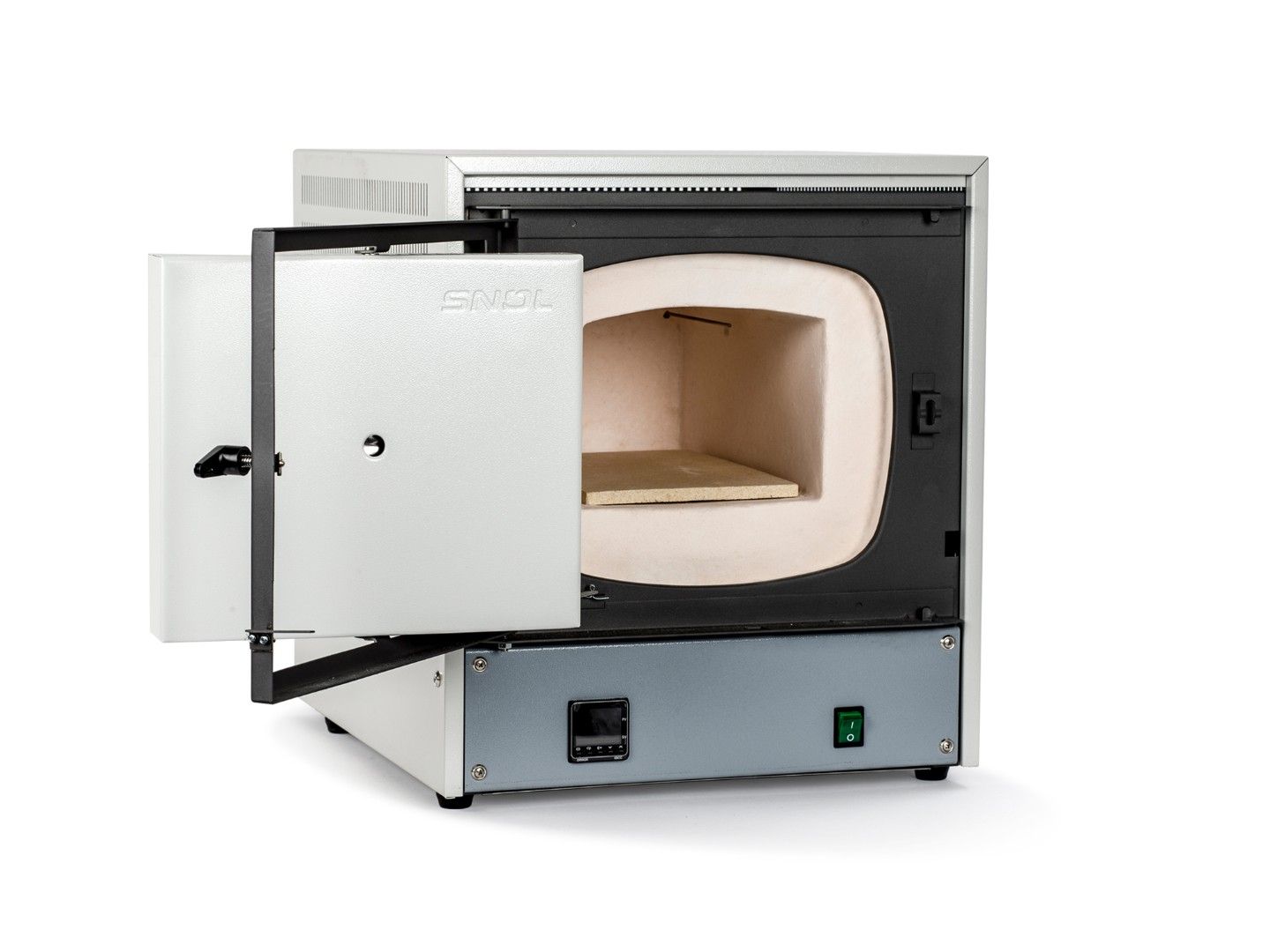

2.2 Лабораторная муфельная печь

Лабораторная муфельная печь — используют в лаборатории и проводят в ней, множество различных испытаний с материалами: термообработка (нагрев, закалка, обжиг) аналитических работ, лабораторные химические анализы с максимальной точностью нагрева и контроля заданной температуры, поэтому их покупают с программным управлением и температурой нагрева от 1100 градусов.

к меню ↑

2.3 Ювелирная муфельная печь

Муфельная печь для ювелиров, используют для плавки драгоценных металлов, поэтому её можно отнести к категории, профессиональные плавильные ювелирные печи.

Чаще всего приобретают, ювелирные муфельные для плавки, серебра, золота и платины.

Чтоб выбрать подходящую плавильную ювелирную, для плавки таких металлов, нужно исходить из температуры плавления золота, серебра, платины и т.д.

При работе с драгоценными металлами в печи ювелирной, не нужно экономить на стоимости и купить ювелирную печь с 30-ю программами контроля температуры, PID (ПИД) автоматического управления.

В отличии от лабораторной муфельной, муфельную печь ювелирную, нужно выбирать немного по другим техническим параметрам.

Ювелирная муфельная печь, должна быть с размером рабочей камеры, максимум 200×200×200 мм и температурой нагревая, не более 1200 градусов цельсия.

Так как, ювелир работает с небольшим количеством драгоценного металла и нет смысла переплачивать за большой объём рабочей камеры.

к меню ↑

2.4 Стоматологическая муфельная печь

В стоматологии, муфельная печь, чаще всего используется для сушки, обжига, прогрева (ортопедическая стоматология).

Муфельные печи для керамики, чаще всего покупают для стоматологии с температурой нагрева от 1100 до 1200 градусов цельсия. С размером рабочей камеры от 100×100×100 мм до 200×200×200 мм.

Для такой специализации, подойдёт муфельная печь с небольшим объёмом рабочей камеры, от 100×100×100 мм до 200×200×200 мм но можно и больше.

к меню ↑

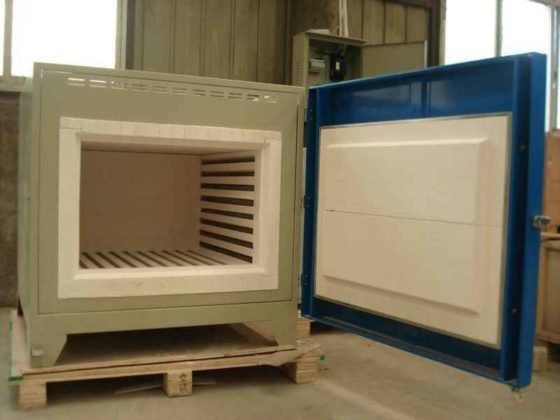

2.5 Промышленная муфельная печь

Отличия промышленных муфельных печей от всех остальных это размер рабочей камеры, не меньше 200×200×200мм и температура нагрева рабочей камеры 1400 градусов до 1750 градусов (можно нагревать и выше но при нагреве до 1800 градусов быстро приходит в негодность нагревательный элемент).

В данном случае, цена муфельной складывается не от размера рабочей камеры, а от температуры нагрева.

На промышленных производствах, стараются использовать муфельные печи с максимальной температурой и комплектацией т.к. деятельность таких предприятий очень обширна и эти агрегаты выполняют очень много функций, практически эксплуатация таких печей идёт по всем параметрам.

к меню ↑

2.6 Учебная муфельная печь

Если вам понадобилась учебная муфельная печь, предназначенная для отжига, закалки и обжига то вам подойдёт муфельная печь с максимальным нагревом рабочей камеры 1100 градусов и со стандартным размером рабочей камеры 100×100×100 такие печи обычно называют «мини муфельная печь» либо «маленькая муфельная печь».

Чтоб выбрать муфельную печь, нужно учитывать каких знаний вы хотите достичь при работе с муфельной печью.

Муфельные печи бывают самые разные от простых (на уровне пользования бытовой микроволновой печью) до сложных муфельных печей, управления которыми осуществляется через персональный компьютер или ноутбук.

к меню ↑

3 Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

к меню ↑

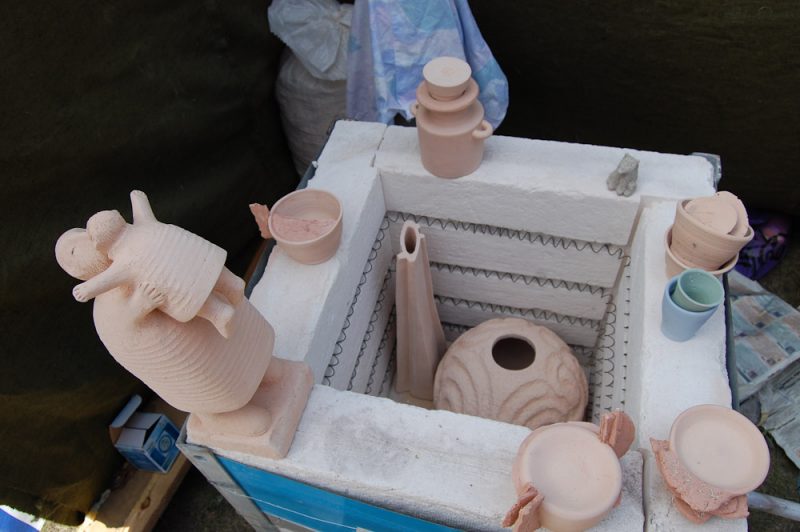

3.1 Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок. В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём.

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

  • Фарфор
  • Фаянс
  • Майолика, терракота

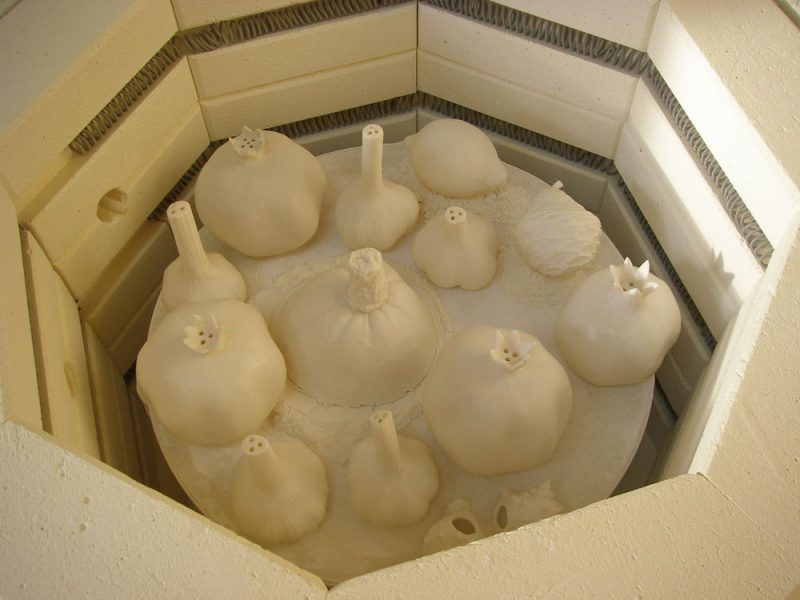

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 8000 С до 10000 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 14000 С
  • столовый — 13500 С
  • сантехнические детали — 12500 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 12500 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 10000 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 9500 С получаются рыхлые непрочные изделия. При нагреве 10500 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 10000 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

к меню ↑

3.2 Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −8500 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

к меню ↑

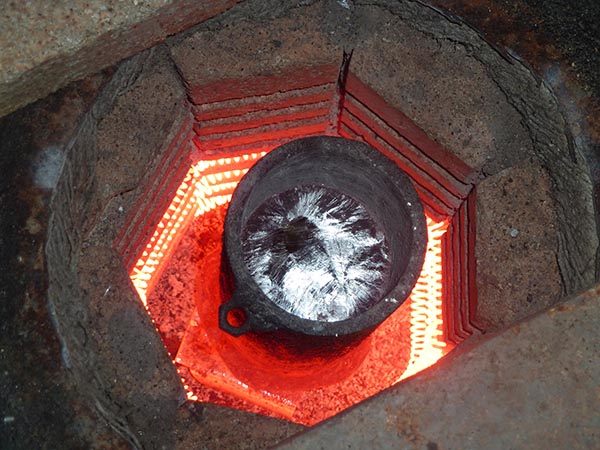

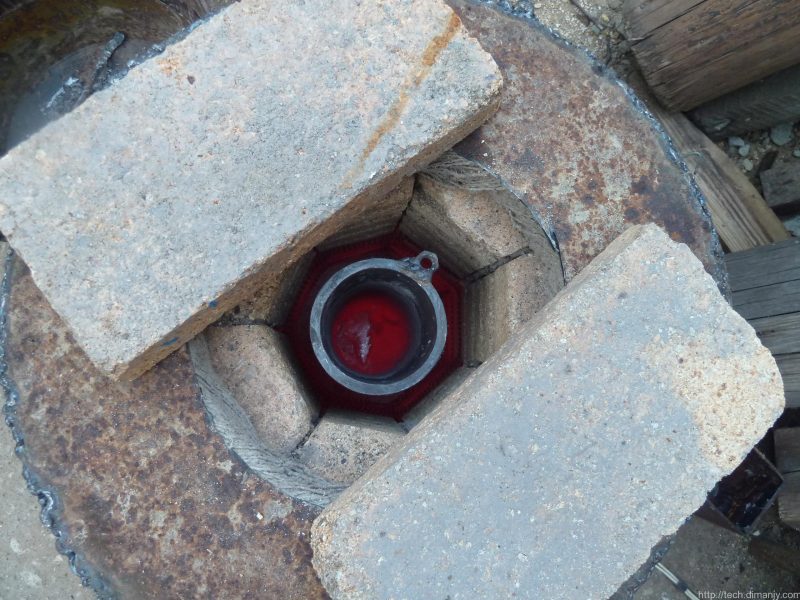

3.3 Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 10800
  • бронза (в зависимости от марки) — от 9300 до 11400
  • латунь в пределах от 880 до 950 градусов

к меню ↑

4 Критерии выбора

Выбирая муфельную печь, нужно основываться на ее предназначении и условиях будущей эксплуатации. Прежде всего нужно обратить внимание на рабочий объем муфеля, тип нагревательного элемента, возможные температуры, потребляемый ток и общую функциональность.

к меню ↑

4.1 Допустимые нагрузки и режимы температур

Все печи по мощности делятся на две группы:

  • до 5 кВт — питаются от бытовой сети в 220 В
  • от 6 кВт и более — им нужна трехфазная сеть на 380 В

В обоих случаях линия питания должна быть выделенной и оснащенной индивидуальными средствами автоматической защиты.

По температурным режимам печи могут быть до 900 градусов — это специализированные на обжиге керамики устройства, имеющие значительный внутренний объем. Также муфели могут иметь рабочую температуру от 1200 до 1600 градусов — наиболее универсальные для лабораторий и производственных мастерских устройства.

к меню ↑

4.2 Функциональность

Под функциональностью подразумеваются прежде всего габариты, вес устройства, способ загрузки материала и наличие дополнительных функций. Под последними понимается прежде всего возможность максимально точного контроля температуры и управления ее изменением в автоматическом режиме. Все перечисленное должно отвечать особенностям производственного или исследовательского процесса, в которых предполагается задействовать муфель.

к меню ↑

4.3 Спираль для нагрева и рабочий объем камеры

Нагревательный элемент чаще всего имеет вид спирали с диаметром витков около 0.5-1 см. Толщина самой проволоки от 2.5 до 3-4 мм. Размещается она в особых канавках по поверхности всех стенок и дна муфеля. Крепеж, предохраняющий спирали от провисания, выполняется из керамических трубочек или шпилек. На дно устанавливается опорная решетка для тигеля из термостойкой стали.

В среднем рабочий объем муфеля равен 10-30 литрам. Большие объемы имеют устройства, специализированные на сушке и обжиге керамики (до 100-200 литров).

к меню ↑

5 Основные расчеты для изготовления муфельных печей

Исходя из того, для чего предназначена печь муфельная выбираются и ее оптимальные характеристики, и возможности. Чтобы работа агрегата была продуктивной и безопасной, нужно провести множество расчетов.

к меню ↑

5.1 Параметры электрического нагревателя электропечи муфельной

Как выглядит муфельная печь – камера с дверью, внутри которой находится нагреватель. От того, правильно ли вы подберете составляющие, зависит, будет ли функционировать агрегат. Среди прочего стоит уделить внимание не только предполагаемой мощности нагревателя, но и его:

  • Материалам изготовления.
  • Размещению.
  • Конструкции.

Нужно определить сечение и длину проволоки, которая будет применена для создания нагревателя. Например, минимальный диаметр для спиралей из:

  • Нихрома – (7÷10) × d.
  • Фехрали – (4÷6) × d.

Все расчеты нужно тщательно проверять, чтобы не допустить быстрого сгорания нагревателей и пожароопасных ситуаций

к меню ↑

5.2 Мощность и силу тока муфельной печи

Чтобы муфельная печь, описание функционирования которой можно найти на разных тематических форумах, выполняла все поставленные задачи, необходимо высчитать:

  • Мощность. Найти оптимальный показатель можно исходя из объема печи. В таблице ниже представлены рекомендованные соотношения показателей.
  • Сила тока. Для расчета используется формула: P÷U, где P – мощность, U – напряжение.

к меню ↑

5.3 Оптимальную длину проволоки электропечи муфельной

Учитывая, для чего используется муфельная печь, необходимо правильно подобрать размер проволоки. Имея значение её общего и удельного сопротивления, используемой в качестве нагревательных спиралей, можно найти длину проводника.

Сопротивление нагревательного элемента ®, определяется по формуле U÷I, где U – напряжение, I – сила тока.

Мощность тока влияет на выбор сечения проволоки – если используются комплектующие с недостаточными возможностями, слишком большой ток быстро их перегреет, расплавит или вызовет перегорание

к меню ↑

5.4 Удельную поверхностную мощность муфельной электропечи

Некоторые модели печи муфельной могут вырабатывать разное количество тепловой мощности. Проводник образует определенное число энергии на всей своей площади. Можно определить, каким должен быть этот показатель, чтобы поверхность не утратила эксплуатационных и механических свойств. Превышать допустимое значение не рекомендуется, иначе спираль быстро выйдет из строя. Чтобы избежать этого необходимо сделать просчет с проволокой большего диаметра или увеличить длину нагревательного элемента.

Вычисляется показатель βдоп по формуле: βэф × α, где βэф – эффективная удельная поверхностная мощность, α – коэффициент эффективности теплового излучения спирали.

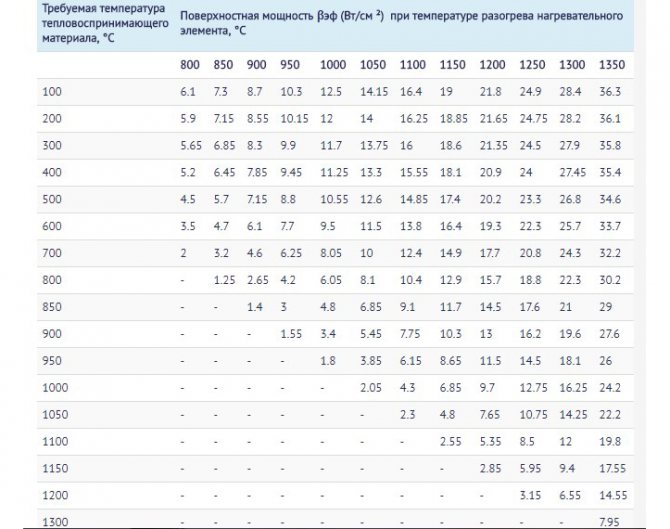

На пересечении столбцов и строк образуется значение βэф

Как видите, устройство, и работа муфельной печи представляют собой сложную систему. Подробнее о возможностях оборудования можно узнать у специалистов . Звоните, мы подберем для вас оптимальный тип электропечей для любых целей!

к меню ↑

6 Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

  1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
  2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.
  3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

  4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

  5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

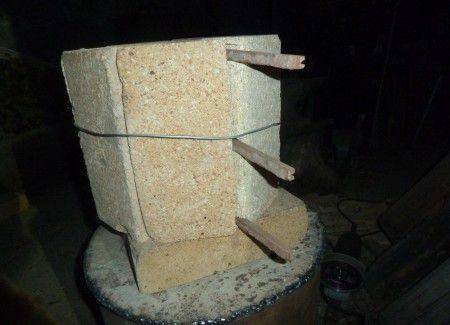

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

  • для первой ступени мощностей необходимо два контура спиралей включать последовательно;
  • вторая ступень подразумевает отдельное подключение нижней спирали;
  • третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

к меню ↑

6.1 Инструменты и материалы


Для изготовления печи необходимо приготовить
следующие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • сварочный инвертер с набором электродов;
  • электродрель с набором сверл;
  • набор слесарного инструмента (молоток,
    пассатижи, зубило, шило и т.п.).

Из материалов понадобятся:

  • листовой металл 2 мм для корпуса;
  • уголок стальной;
  • арматура 8 мм;
  • 1-2 мм нихромовая проволока;
  • шамотный кирпич;
  • базальтовая минвата рулонная 3-5 см;
  • огнеупорный раствор (состав для печей);
  • силиконовый герметик.

Перечислены только самые необходимые инструменты и материалы. В процессе сборки печи могут пригодиться и другие инструменты или материалы.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

к меню ↑

6.2 Готовим и устанавливаем нагревательную спираль

Спираль можно приобрести в магазине или намотать самостоятельно (толщина проволоки нужна – 1,2 мм.):

  • Понадобится запас проволоки из нихрома или другого сплава и простой пруток, подходящего сечения. Зажимаем конец прутка и проволоки в тисках и начинаем плотно наматывать спираль.
  • Витки можно укладывать вплотную, но без перехлестов. После намотки спираль немного растягиваем по длине, чтобы между витками был определенный зазор.

Далее:

  1. Готовые спиральки укладываем в подготовленные пазы в корпусе муфеля и фиксируем скобками из нихрома. Устанавливая скобки, следим, чтобы они не перемкнули виточки между собой. Для крепления еще используют раствор для кладки кирпича из глины и песка. Этот материал не проводит электрический ток.
  2. Рассчитанные по мощности спирали обеспечат высокую температуру в печи. Для увеличения производительности и экономии электроэнергии советуем сделать несколько нагревательных контуров, которые можно включать отдельно. Так мы сможем поддерживать необходимую температуру в начале обжига металла и постепенно доводить ее до максимальной.
  3. В местах выхода из корпуса закрываем проволоку керамическими предохранителями, а сразу после выхода подключаем медный электрический кабель большого сечения. Заводим кабель в электрический щиток и подключаем его к отдельному автомату. Печь должна быть надежно защищена от токов короткого замыкания, для защиты обязательно заземляем ее и подключаем к отдельному УЗО.

к меню ↑

6.3 Самодельные тигли

В продаже можно найти тигли самых различных размеров. Для муфельной печи, собранной своими руками, может понадобиться тигель индивидуальной формы. Сделать самостоятельно такой сосуд нетрудно:

  1. Комок тугоплавкой глины замачивают в подходящей посуде.
  2. Размякшую массу помещают на деревянную доску и вручную вылепливают сосуд нужной формы.
  3. Если необходимо, делают ушки с отверстиями.
  4. Деревянной лопаткой, смоченной водой, формируют ровные поверхности изделия.
  5. В собранной муфельной печи заготовку подвергают обжигу.
  6. Остывший тигель окунают в раствор белой глазури и снова помещают в нагревательную камеру.

Процесс обжига и глазуровки детально описан в главе данной статьи «Обжиг керамики». Самостоятельное изготовление тигля не займёт много времени и сэкономит деньги.

к меню ↑

6.4 Финальные работы

Муфельная печь — горн своими руками почти готова. Остается собрать все детали в единую конструкцию. Полость между муфельным устройством и корпусом заполняем свободное пространство утеплителем.

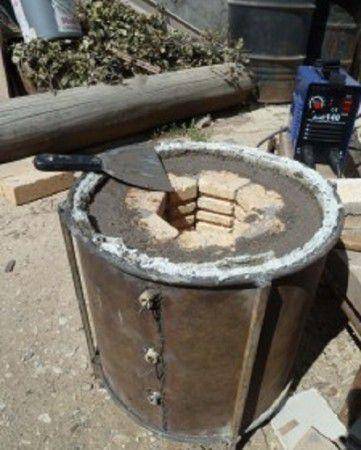

Если нужна печь для плавления небольшого количества металлов, на верхней детали делаем небольшой вырез по габаритам тигля и ужесточаем края прутком или уголками. Теперь после включения печи в работу можно устанавливать тигель с медью или алюминием и расплавлять металл.

После окончания всех работ проверяем правильность сборки и включаем прибор в сеть переменного тока. Сначала печь будет сильно дымить, не пугайтесь – это выгорает смазка, краска или грязь. После первого включения дыма станет значительно меньше.

к меню ↑

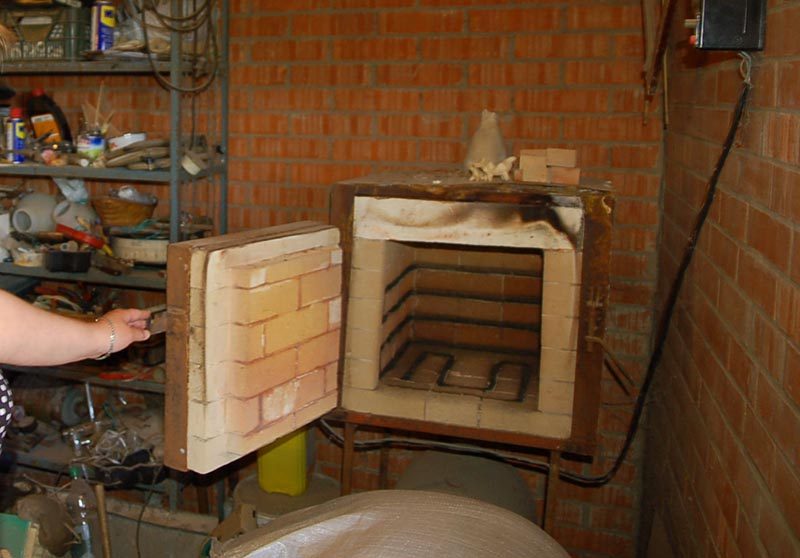

6.5 Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.
  • На кирпичах прорезаем канавки под спираль.

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

к меню ↑

6.6 Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

к меню ↑

7 Пошаговые инструкции изготовления муфельных печей

к меню ↑

7.1 Работы по установке в муфель газовой горелки

Газовый нагревательный элемент лучше приобрести в магазине, хотя народные умельцы могут выполнить эту работу своими руками. Но советуем подумать о безопасности и отправиться в специализированный магазин.

Если вы обладаете опытом изготовления аналогов, такую конструкцию делаем по определенной схеме:

  • для изготовления корпуса горелки подготовим отрезок стальной, лучше медной трубки. Диаметр 8-10 мм. Длина заготовки – 150 мм;
  • возле одного конца сверлим сквозное отверстие для соединения с газовой трубой или шлангом;
  • на боковой стенке размечаем и сверлим несколько отверстий. Отверстие делаем только с одной стороны. Эти отверстия служат для поджигания факела;
  • на обоих концах горелки нарезаем резьбы;
  • посередине горелки сверлим не сквозное отверстие, оно будет служить для сброса газа;
  • торцевую сторону закрываем. Накручиваем заглушку. Ко 2 стороне подсоединяем шланг от газового баллона.

Горелка устанавливается с помощью хомутов. Не забываем установить на подводящем шланге клапана, защищающего от обратного удара.

к меню ↑

7.2 Инструкция сборки печи из корпуса высоковольтного предохранителя

  1. Фарфоровый корпус предохранителя ПКТ-103 длиной 564 мм и внешним диаметром 72 мм освобождают от контактных колпаков и внутренней плавкой вставки.
  2. На концах керамической трубки делаются 2 отверстия специальным сверлом для керамики, диаметром 1,2 мм.
  3. По внешней стороне колбы наматывают фехраль диаметром 1,2 мм. Между витками расстояние должно сохраняться не менее 5 мм, для чего понадобится около 2 метров проволоки.
  4. Концы фехраля выводят через сделанные отверстия.
  5. С тыльной стороны колбы заводят термопару, концы которой соединяют с цифровым дисплеем.
  6. Корпус оборачивают ватой МКРР 130.
  7. Проволоку из фехраля соединяют с электрическим проводом со штекерной вилкой для бытовой розетки. Для этого делают узкие отверстия в теплоизоляции, которые затем уплотняют ватой.
  8. Для закрытия торцевых проёмов нагревательной камеры скручивают из ваты тампоны толщиной не менее 70 мм.
  9. Жёсткий корпус готовят из оцинкованной жести, для чего вырезают лист металла длиной 600 мм, шириной 300 мм.
  10. По краям металла вдоль длины делают загибы по 10 мм во внешнюю сторону корпуса.
  11. Согнутую жесть в виде цилиндра одевают на стальную трубу. Концы трубы устанавливают на опоры.
  12. Соединив загибы в замок, его простукивают киянкой по всей длине цилиндра.
  13. Из жести вырезают заднюю крышку корпуса печи, в соответствии с его диаметром. В металле крышки оставляют лапки, которые загибают внутрь оцинкованной трубы.
  14. Крышку крепят саморезами, через лапки к кожуху печки.
  15. Из жести вырезают 4 полоски для опорных ножек корпуса. Ножки крепят саморезами.
  16. При желании можно обойтись без изготовления фасадной крышки, достаточно использовать ватный тампон.

Нагреть такую камеру можно до 1300 градусов. В камере удобно производить закалку стальных инструментов, расплавлять в тигле небольшую отливку из цветных металлов.

к меню ↑

7.3 Изготовление муфельной печи из электрической духовки

Духовка бытовой электрической плиты идеально подходит в качестве муфельной печи для обжига керамических изделий. Духовой шкаф оборудован двумя ТЭНами, установленными вверху внутри и внизу снаружи камеры. Камера изолирована фольгированной минеральной ватой. Мощности нагревательных элементов хватает для разогрева муфеля до 300 градусов. Чтобы достичь требуемого уровня нагрева до 13000 С, поступают следующим образом:

  1. Корпус плиты разбирают. Снимают слой теплоизоляции духового шкафа.
  2. На боковых сторонах камеры с внешней стороны закрепляют два мощных ТЭНа.
  3. Снятую теплоизоляцию возвращают на своё место.
  4. Новые нагреватели включают в общую систему термички.
  5. Подключают цифровой дисплей через существующий регулятор температуры.
  6. К регулятору уровня нагрева подсоединяют резистор, который увеличивает диапазон изменения температуры в духовке.
  7. Корпус плиты собирают вновь.

Сборка такой печи для обжига керамики имеет ряд премуществ:

  • Корпус духового шкафа уже оборудован просторной камерой для обжига
  • Шкаф не требует никаких существенных усовершенствований, что обеспечивает значительную экономию финансов и трудозатрат
  • Откидная панель с панорамным стеклом даёт возможность визуально контролировать процессы обжига изделий из глины и закалки стального инструмента
  • Если не удаётся воспользоваться старым регулятором нагрева, к электрической цепи подключения духовки подсоединяют трансформатор

к меню ↑

7.4 Как сделать муфельную печь из несгораемого сейфа

Внутренняя ёмкость несгораемого сейфа — это уже готовый муфель.

  1. В качестве нагревательных элементов применяют панели электрических плиток. Их размещают на боковых стенках внутри сейфа. Также вместо керамических панелей со спиралями устанавливают ТЭНы.
  2. Автогеном делают прорези между двойными стенками несгораемого шкафа и удаляют песчаный наполнитель. Образовавшиеся пустоты заполняют минеральной ватой МКРР.
  3. Прорези заваривают тем же автогеном.
  4. Внутри сейфа устанавливают термопару для контроля температурного режима.
  5. Соединённый внешний цифровой датчик с термопарой будет показывать уровень прогрева камеры.

Получается отличная муфельная печь, в которой можно плавить цветные и драгоценные металлы. Чем больше внутренний объём несгораемого шкафа, тем больше возможностей для одновременной обработки мелких деталей или обжига объёмной керамики.

к меню ↑

7.5 Изготовление простой мини муфельной печи

Для этого понадобится:

  • пластиковая труба 60 мм длиной 0,5 м
  • проволока фехраль и длиной около 2,5 м
  • смесь жидкого стекла с мертелем
  • бумага
  • минеральная вата МКРР
  • термопара с датчиком
  • отрезок водосточной трубы длиной 0,6 м
  • кусок жести
  • саморезы

Приступают к сборке, следуя пунктам инструкции:

  1. На пластиковую трубу плотно наматывают спираль из фехраля. Спираль сжимают до такой степени, чтобы потом можно было свободно извлечь из нее пластик.
  2. На концах трубы делают отверстия, в которых фиксируют концы спирали.
  3. На лист бумаги наносят клеевой состав из жидкого стекла и мертеля, толщина слоя 5 мм. Консистенция клея должна быть густой.
  4. Клей наносят на фехраль, оборачивая бумагу вокруг трубы.
  5. После того, как клей застынет, бумагу пропитывают водой. Мокрую обёртку легко отделяют от спирали, затем удаляют пластиковую трубу.
  6. Концы спирали соединяют с сетевым электрическим шнуром.
  7. Мини муфель оборачивают минеральной ватой таким образом, чтобы свёрток плотно зашёл в корпус из водосточной трубы.
  8. Внутрь, с тыльной стороны камеры, помещают термопару, концы которой подключают к датчику.
  9. Заднюю часть мини печи закрывают жестяной крышкой.
  10. Входное отверстие в камеру закрывают тампоном из ваты.
  11. Чтобы труба в горизонтальном положении была зафиксирована, закрепляют саморезами небольшие упоры из жести на корпусе прибора.
  12. Максимальная температура внутри мини муфельной печи может достигать 1200 градусов. Конструкция камеры удобна для обработки небольших порций металлического лома и закалки мелких деталей.

к меню ↑

7.6 Инструкция сборки газовой муфельной печи

Нагрев ёмкости можно обеспечить газовой горелкой. Горелку помещают внизу шамотного колодца и подключают к газовому баллону.

Для изготовления газовой муфельной печи потребуется:

  • Шамотный кирпич
  • Металлическая бочка
  • Большая газовая горелка от бытовой кухонной плиты
  • Заполненный газовый баллон с редуктором
  • Тренога из тугоплавкой арматуры
  • Фитиль для розжига горелки
  • Тигель

Приступают к сборке печи, следуя следующим пунктам инструкции:

  1. На листе металла выкладывают из шамотного кирпича площадку, которая будет служить днищем камеры.
  2. На площадке устанавливают газовую горелку.
  3. Подсоединяется металлический газопровод (трубку) к горелке.
  4. Вокруг горелки возводят стенки колодца из шамотного кирпича, оставляя внизу отверстие для газопровода. Кирпичи скрепляют огнеупорным раствором.
  5. С внешней стороны печи, через отверстие, трубку соединяют резиновым шлангом с газовым баллоном.
  6. У металлической бочки срезают днище и одевают её на огнеупорную кладку.
  7. Пространство между металлическим корпусом и кладкой заполняют минеральной ватой.
  8. Внутрь печи устанавливают треногу с подставкой под тигель.
  9. Тигель должен располагаться на высоте не более 200 мм над горелкой.
  10. Верх колодца должен оставаться открытым для поступления кислорода из атмосферы и удаления продуктов горения из муфеля.
  11. Термопару устанавливают на уровне верхней опоры треноги.
  12. Цифровой дисплей подключают к электросети и соединяют с термопарой.
  13. Газовая горелка должна просушить кладку из шамота при температуре не более 2000 С. При большей степени нагрева раствор в швах кладки может растрескаться, что приведёт к утечке тепла и потере несущей способности кладки.
  14. Можно изготовить верхнюю металлическую крышку с большим отверстием или обойтись без неё.
  15. Тигель лучше сделать своими руками из обожжённой глины. Ёмкость делают с ушками, в которых есть отверстия. Продевая в ушки крючки, тигель легко ставят на треногу и также достают из печи.

Вместо газовой горелки в стенках из шамота закрепляют колосники от газовой водонагревательной колонки. Это даёт равномерный нагрев всего объёма ёмкости.

к меню ↑

7.7 Нагревательные камеры на твёрдом топливе

В качестве муфеля на твёрдом топливе (дровах и угле) используют духовку домашней печи частного дома. Как правило, такая духовка может использоваться для закалки металлических изделий, приведения металлов в жидкое состояние с низкой температурой плавления. Для установления точных уровней высоких температур такая печь не годится.

к меню ↑

7.8 Изготовление шамотной плитки своими руками

Лучший вариант — приобрести бывшую в употреблении футеровку доменных печей. Если такой возможности нет, огнеупорные кирпичи можно изготовить своими руками:

  1. Изготавливают или покупают готовые формы из полиуретана или силикона для заливки шамотного раствора.
  2. Готовую смесь (шамотный мертель) приобретают в строительном магазине.
  3. Смесь размешивают водой до получения тестообразной массы, которую отправляют в формы.
  4. В поверхности раствора делают косые канавки для установки нагревательной спирали. Горизонтальные ложбинки устраивают для крепления в них газовых колосников.
  5. При использовании готового футеровочного материала, канавки в нем выпиливают абразивным кругом.
  6. Сушат плитку в естественных условиях летом до 20 дней. Если есть возможность воспользоваться другой действующей печью, процесс сушки сократится в несколько раз.
  7. Раствор для кладки колодца из огнеупорных кирпичей готовят из того же шамотного мертеля.

к меню ↑

8 Для чего нужно закаливание

Закалка представляет собой нагревание и последующее охлаждение металлической заготовки. После этих процессов перестраивается кристаллическая решётка материала. Увеличиваются его показатели прочности и твердости. Одновременно с этим снижается пластичность металла.

Когда термическая обработка закончена, готовое металлическое изделие становится твердым и хрупким, поскольку после нагревания в промышленных печах поверхностные слои металла обезуглероживаются. Детали не должны иметь малого припуска. Дополнительно защитить поверхность заготовок можно с помощью специальных газов, которые вводят в камеру печи при разогреве.

к меню ↑

8.1 Методы закалки металла

Чтобы провести термическую обработку металла, обязательно нужна печь для закалки. В зависимости от того, какой сплав или однородный материал используется и какие конечные характеристики нужно получить, используют разные методы нагрева и охлаждения:

  1. Ступенчатая обработка. Деталь разогревается в термической печи для закалки металла, затем опускается в охлаждающую жидкость. Выдерживается в ней до тех пор, пока не остынет вся заготовка. Далее деталь перемещают в другую охлаждающую жидкость, температура которой выше чем у первой. Так металл будет охлаждаться медленнее, а с заготовки снимется закалочное напряжение.
  2. Изотермическая обработка. Изначально заготовка разогревается до закалочной температуры в печи. Далее мастер перемещает её в охлаждающую жидкость, разогретую до 200–300 градусов. Заготовка должна определённое время остыть в охладителе.

При разогревании металла в печи должна присутствовать защитная атмосфера. Если её нет, заготовку требуется упаковать в специальную тару, а сверху засыпать чугунной стружкой. Дополнительно тара обмазывается глиной, чтобы не допустить попадания воздуха внутрь.

к меню ↑

9 Техника безопасности

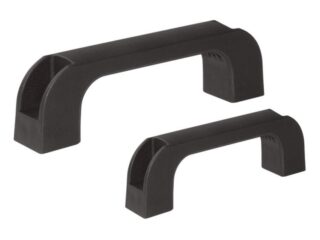

Ручки делают из диэлектрического пластика

Муфельная печь потенциальное опасное устройство, требующее соблюдения таких мер безопасности:

  • витки не должны соприкасаться друг с другом, иначе произойдет короткое замыкание;
  • для замазки можно использовать глину или термостойкий силикон;
  • ручки нужно делать из диэлектрического пластика.

При работе с печкой нужно пользоваться эффективной вентиляцией.



к меню ↑

10 Возможные проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.

Неправильно выбранные материалы приводят к быстрому разрушению муфеля.

Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.

Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.

Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.

Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.

Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.

Источники


  • https://masterfibre03.ru/pechi-i-obogrevateli/pech-mufelnaya.html
  • https://kovaleva.gallery/mufelnye-pechi
  • http://OPechi.com/pechi/mufelnaya-pech-preimushhestva-ustrojstvo-ceny-i-sfera-primeneniya.html
  • http://kladempech.ru/mufelnaya-pech/
  • https://www.tproekt.com/mufelnaya-pech/
  • https://tehno-gid.net/dacha/mufelnaya-pech-svoimi-rukami-osobennosti-raschety-poleznye-sovety.html
  • https://plavitmetall.ru/oborudovanie/chto-takoe-mufelnaya-pech-i-kak-s-nej-rabotat.html
  • http://www.PortalTepla.ru/pechi/mufelnaya-pech-svoimi-rukami/
  • https://PokVorota3.ru/cvetmet/chto-takoe-mufelnaya-pech-2.html
  • https://eco-kotly.ru/prostaa-mosnaa-mufelnaa-pec-kak-sdelat-mufelnuu-pec-dla-zakalki-metalla-i-obziga-keramiki-svoimi-rukami/
  • https://odstroy.ru/mufelnaa-pec-svoimi-rukami-ustrojstvo-rascety-i-instrukcia-po-izgotovleniu-peci-dla-plavki/
  • https://pechnoy.guru/pechi/promyshlennye/mufelnaya/mufelnaya-pechi-dlya-plavki-metalla-svoimi-rukami.html
  • https://obrmetalla.ru/izgotovlenie-mufelnoj-pechi-svoimi-rukami.html
  • https://metalloy.ru/obrabotka/termo/pechi-dlya-zakalki
  • https://StrojDvor.ru/krupnye-konstrukcii/kak-sdelat-mufelnuyu-pech-svoimi-rukami-ustrojstvo-i-princip-raboty/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
