1 Что такое металлопластиковая труба

Одной из инновационных разработок в области строительных материалов явилось появление труб из сшитого РЕХ и термостойкого PE-RT-полиэтилена. Модифицированный материал обладал более лучшими эксплуатационными и физическими характеристиками в сравнении с обычным, однако ему были присущи и некоторые недостатки, а именно высокие кислородная проницаемость и температурный коэффициент линейного расширения.

Добавление в оболочку слоя из алюминия позволило разом избавиться от двух перечисленных отрицательных качеств.

Технологически металлопластиковая труба состоит из пяти слоев — двух полиэтиленовых, между ними одного алюминиевого и двух клеящих составов, соединяющих все оболочки вместе.

Алюминиевая оболочка имеет толщину 0,15 — 0,75 мм и стыкуется вдоль шва методом лазерной сварки.

к меню ↑

1.1 Устройство металлопластиковых труб

Комбинированные трубы, изготовленные из металла и полимеров, состоят из пяти слоев. Внешний и внутренний слои изготовлены из «сшитого» полиэтилена, между ними располагается алюминиевая оболочка. Слои полиэтилена и алюминий скрепляются связующими клеевыми прослойками.

Такая конструкция обеспечивает металлопластиковым трубам ряд преимуществ:

  • полимерные слои имеют высокую коррозионную устойчивость, предоставляя алюминию защиту от влаги и воздействия агрессивных сред;
  • алюминиевая прослойка обеспечивает легкий монтаж металлопластиковых труб своими руками, благодаря способности сохранять форму, которая была придана трубе.

Диаметры металлопластиковых труб варьируются в пределах 16-32 мм. Монтаж отдельных видов таких труб может осуществляться только с использованием фитингов одноименного производителя, а некоторые в этом плане универсальны и допускают использование любых фитингов.

Связующий слой

Для соединения пластика с металлом производители используют специальные составы. Благодаря их свойствам многослойная конструкция становится единым целым. Изготовители используют различные клеевые составы и уникальные формулы, известные только им. Пользователь лишь должен убедиться в безопасности продукции, изучив сертификаты качества.

Клей нужен не только для того, чтобы связать между собой разные элементы конструкции, но и для придания эластичности изделию. Связующий слой является наиболее уязвимым местом металлопластиковой трубы. Если клей станет менее эластичным, то конструкция может начать расслаиваться и давать течь.

Для металлопластиковых изделий, используемых в горячем водоснабжении и отоплении, связывающий слой играет значимую роль, и он обязательно должен быть качественным. Даже визуально можно определить, насколько прочно соединены между собой слои. Если покажется, что скреплены они недостаточно хорошо, от использования такой трубы стоит отказаться.

купить

Какие типы пластика используются для производства

В ходе изготовления труб производители могут использовать различные виды пластика, от чего меняются свойства конечной продукции. Как правило, для производства отопительных изделий используется высокопрочный полиэтилен PEX, изготавливаемый по особой технологии. Он способен выдержать давление на разрыв в 70 бар. Данный вид полиэтилена имеет хорошую стойкость к химическим веществам, не станет окисляться, и на его внутренних поверхностях не будут образовываться отложения. Оптимален для создания сложных систем и различных подводок к тепловому оборудования, например, батареям или бойлерам.

Полиэтилен PEX имеет низкий показатель шероховатости внутренних стенок — всего 0,004 мм. Ему не страшно воздействие высокой температуры, вплоть до +90 °C. По сравнению с полипропиленовой продукцией, металлопластиковые трубы характеризуются меньшим линейным расширением.

Более термостойким материалом является полиэтилен PE RT. Это термопласт, поэтому его допускается сваривать. Технологии постоянно развиваются, и сейчас появляются новые трубы — PERT-Al-PERT. Они такие же гибкие, как изделия из металлопластика, и при этом их можно подключать к системе посредством механических или сварных фитингов. Потребительные свойства PE RT изделий выше, по сравнению с PEX, и при этом они более технологичны в производстве.

ПНД (полиэтилен низкого давления) тоже используется при производстве труб. Такие изделия характеризуются высокой прочностью и плотностью. Плавятся они при температуре +130 °C. При этом химически стойки к маслам и жирам.

Чаще всего такая продукция применяется, если нужно монтировать наружный трубопровод, по которому будет подаваться холодная вода. Для производства труб применяется полимер марки ПЭ-100. С помощью этих изделий допускается монтаж напорной канализации. Для систем горячего водоснабжения и отопления они не подходят.

трубы металлопластик для отопления цена за метр

к меню ↑

1.2 Эксплуатационные и физические особенности труб из металлопласта

Трубы из металлопласта обладают следующими особенностями:

  • Являются экологическими чистыми, доля летучих веществ в металлопластике по ГОСТ не превышает 0,035%.
  • Материал не поддается коррозии и химически нейтрален.
  • Благодаря гладкой внутренней поверхности на стенках не откладываются известковый налет, ржавчина, грязь.
  • При изготовлении труб применяются полиэтилен со степенью сшивки не менее 60%.
  • Отличительная особенность металлопласта — строго фиксированная толщина стенки в 2, 3, 4, 5 мм.
  • Трубы выпускают в бухтах длиной от 50 до 200 м. Их размеры согласно ГОСТ определяются наружным диаметром и состоят из следующего цифрового ряда: 16, 18, 20, 26, 32, 40, 50, 60 мм. Стоит отметить, что данный ряд не совпадает со стандартным 16, 20, 25, 32, 40, 50, 63 в силу того, что между типоразмерами выдерживается фиксированная толщина стенки 2, 3, 4, 5 мм.
  • Благодаря алюминиевой оболочке изделия газонепроницаемы, что позволяет широко использовать их в системах с металлическими узлами (подключение котлов, насосного оборудования, арматуры, разводка панельных радиаторов).
    Фитинги для металлопластиковых труб.
  • Срок службы трубопроводов из металлопласта согласно ГОСТ не должен опускаться ниже 50 лет, если он используется в магистралях холодного водоснабжения.
  • Трубы для водопровода, транспортирующего горячую воду или используемые в системах отопления, должны служить не менее 25 лет.
  • Как и все полимеры, трубы из металлопласта обладают низкой теплопроводностью около 0,43 Вт/м·°С, способны поглощать шумы.
  • Способны выдерживать давление при использовании в сетях с холодным рабочим телом до 25 бар, при работе в горячей среде 10 — 12 бар.
  • Предельная рабочая температура, при которой могут эксплуатироваться металлопластиковые изделия составляет 95 °С.
  • Благодаря гладкой блестящей поверхности имеют эстетичный внешний вид.
  • Жесткие металлопластиковые трубы изгибают при помощи специальных трубогибов из металлических спиралей.
  • К недостаткам металлопластиков относят их слабую устойчивость к ультрафиолетовому излучению.
  • Во время монтажа металлопластиковый трубопровод из-за своей жесткости может быть необратимо поврежден от физического воздействия на оболочку.
  • Основной недостаток всех трубных изделий с алюминиевыми оболочками — вероятность их расслоения из-за разницы в тепловом линейном расширении алюминия и полиэтилена.
    Применение труб из металлопласта.

к меню ↑

1.3 Области применения в быту труб из металлопластика

Полиэтиленовые трубы с алюминиевым армированием применяют в следующих случаях:

  • Для подачи воды. Водопроводные линии из металлопласта чаще монтируют для обеспечения горячего водоснабжения, хотя его можно установить и в магистраль холодной водоподачи, где он прослужит не менее 50 лет. Стоит отметить, что из-за относительно низких температур не более 60 °С в линиях водопровода с горячей водой установленный металлопластик может эксплуатироваться более 25 лет.
  • В системах бытового радиаторного отопления. Из металлопласта прокладывают линии подачи и обратки к батареям. Их размещают вдоль стен или под полом в стяжке.
  • В системах теплых полов. Благодаря наиболее высокой теплопроводности и гибкости, армированные алюминием полиэтиленовые трубы эффективнее других полимерных типов в контурах теплых полов. Их укладывают на пенополистирольную подложку по схеме улитка и заливают стяжкой.
    Конструкция и монтаж пресс-фитингов.

к меню ↑

1.4 Достоинства и недостатки металлополимеров

К числу преимуществ подобных изделий можно отнести:

  • простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
  • высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
  • умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
  • высокие показатели прочности, кольцевой жесткости;
  • устойчивость к коррозии, агрессивным средам;
  • несклонность к образованию отложений и засоров;
  • эстетичный внешний вид;
  • высокую пропускную способность;
  • низкую теплопроводность;
  • достаточную пластичность;
  • возможность легкого ремонта;
  • долговечность.

Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.

Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.

к меню ↑

1.5 Сферы применения металлопластиковых элементов

Трубы из металлополимеров широко используются при обустройстве индивидуальных домов, в промышленном строительстве и сельском хозяйстве.

Основными областями их использования являются:

  • транспортировка жидкостей, газообразных агентов;
  • прокладка систем водоотведения, водопроводов, отопления;
  • в конструкциях, предусматривающих перенос сжатого воздуха;
  • подводка компонентов отопления к радиаторам, устройство теплого пола;
  • монтаж кондиционирующих схем;
  • защита и экранирование проводов (в первую очередь силовых);
  • сооружение поливочных систем.

Металлопластик не рекомендуется применять:

  • при организации систем центрального отопления с предполагаемым устройством элеваторных узлов;
  • в местах с присвоенным уровнем пожарной безопасности «Г»;
  • при предполагаемой подаче горячей жидкости в трубопроводе с рабочим давлении >10 бар;
  • в помещениях, где планируется разместить источники теплового излучения с поверхностной температурой свыше 150 градусов С.

Кроме того, металлополимерные трубы нежелательно использовать в предохранительных, сигнальных, переливных, расширительных схемах и в противопожарных водопроводах.

Металлопластиковые трубы для отопления
Изделия из металлопластика широко применяются в частном и промышленном строительстве. На этой фотографии представлены трубы, используемые для прокладки отопительных систем

к меню ↑

1.6 Отличительные особенности материалов

Достоинства изделий из металлопластика:

  • продолжительный срок использования;
  • повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
  • не требует специальных приспособлений для создания нужного угла изгиба;
  • быстрый и простой монтаж конструкции;
  • низкий коэффициент теплопроводности;
  • хорошая звукоизоляция;
  • не ржавеют;
  • устойчивы к образованию внутренних отложений;
  • сборка системы производится с минимумом отходов;
  • совместимость с другими материалами;
  • антистатичность;
  • высокая устойчивость к замерзанию;
  • качество транспортируемой жидкости не меняется;
  • правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

  • при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
  • при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
  • прямые солнечные лучи губительны для изделий с полимерным покрытием.

разные диаметры
Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм, но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

  • диаметр изделия 16-63 мм;
  • толщина наружного полимерного покрытия 2 – 3 мм;
  • толщина алюминиевого слоя 0,19 – 0,3 мм;
  • вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
  • +95°С – оптимальная рабочая температура;
  • выдерживают кратковременную нагрузку до +110°С;
  • замерзают при низкой температуре;
  • минимальный радиус изгиба 80 – 125 мм при ручном способе.

к меню ↑

2 Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

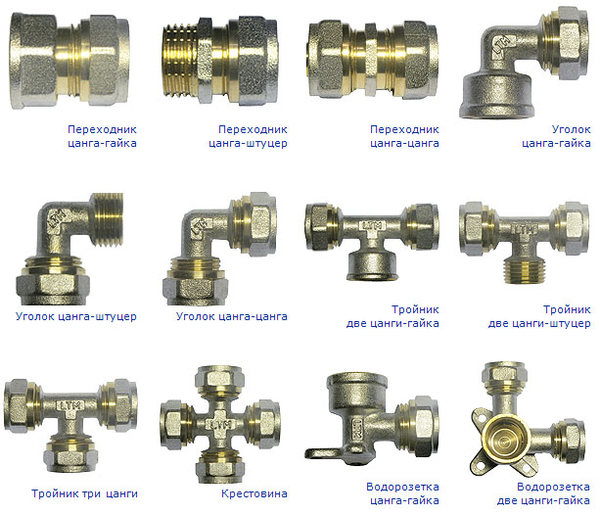

Примерный ассортимент фиттингов для монтажа металлопластиковых труб с прессом
Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

  • Обжимные.
  • Пресс-фитинги (прессовые).

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками - винтовых или
Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

к меню ↑

2.1 Разъемные

Этот вид соединяющих элементов используют многие профессионалы. Его преимущество состоит в том, что в случае прорыва в системе не придется демонтировать часть коммуникации для замены. Благодаря фитингам обеспечивается более надежное соединение, если сравнивать с пайкой или сваркой.

Объясняется это линейным расширением материала: при нагревании или остывании он соответственно увеличивается в объеме либо принимает изначальное состояние. Если была использована пайка, то данные свойства системы могут стать главной проблемой, ведь повышается вероятность нарушения целостности стыка. Работая с фитингами, подобных ситуаций можно избежать.

Благодаря тому, что эти соединительные элементы многоразовые, их и называют разъемными. Ключевой конструкционной деталью выступает цанга, имеющая вид уплотнительного кольца. Именно за счет этого элемента достигается нужный уровень герметичности. Помимо цанги, в конструкцию фитинга входят обжимное кольцо и сам корпус, который изготавливается из латуни.

металлополимерные трубы для отопления

к меню ↑

2.2 Цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

к меню ↑

2.3 Пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

к меню ↑

2.4 Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

  1. Конец трубы обрезается строго под углом 90˚ к ее оси.
  2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
  3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
  4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

к меню ↑

2.5 Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

  1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
  2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
  3. В отверстие в трубе вставляется штуцер соединительного элемента.
  4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

к меню ↑

3 Способы соединения труб из металлопласта

В отличие от обычного полиэтилена, отопительную магистраль или водопровод из металлопластиковых труб невозможно смонтировать методом пайки — модифицированный материал с измененными параметрами не склеивается при размягчении.

Поэтому для стыковки труб, а также подсоединения их к трубопроводам и арматуре, была разработана фитинговая технология. Сущность ее заключается в том, что в трубной оболочке определенным способом закрепляют фитинг с переходом на металлическую резьбу, при помощи которой производят дальнейшее соединение с различными элементами.

Стоит отметить, что основной недостаток подобного типа соединения металлопластиковых труб — довольно высокая цена самих фитингов. Также высокую стоимость имеет и специальный пресс-инструмент, который редко кто приобретает для бытового применения.

к меню ↑

3.1 При помощи пресс-фитингов

Технология пресс-фитингов специально разработана для металлопластиков (металлов) и не применяется для монтажа трубопроводов из других полимерных материалов. Сущность ее состоит в том, что внутрь трубы помещают фитинг, состоящий из штуцера и наружной гильзы.

Так как толщина трубных стенок металлопласта строго нормирована, то и расстояние между внутренним фитингом и наружной гильзой имеет такое же значение.

Внутренний штуцер, который вставляют в трубный отрезок, для обеспечения плотного контакта имеет поверхность в виде елочки, герметизацию обеспечивает одно или два резиновых кольца.

После помещения фитинга внутрь трубной оболочки его наружную гильзу обжимают специальными клещами, обеспечивая таким способом надежное, неразборное и долговечное соединение.

При помощи пресс-фитингов можно стыковать трубы между собой, делать один или два отвода от центральной магистрали в виде тройника или крестовины, переходить на металлическую резьбу, если к трубопроводу подсоединяют арматуру, сантехнические приборы, оборудование.

Отличительная особенность прессового соединения — возможность размещения его под стяжкой и в стенах за штукатуркой.
Устройство и использование компрессионных фитингов для металлопластиковых труб.

к меню ↑

3.2 Компрессионными фитингами

В отличие от прессовых, компрессионные фитинги фиксируют в трубе при помощи прижимной гайки и кольца с прорезью, так называемого сухаря. При монтаже одевают на трубу кольцо с прижимной гайкой, помещают фитинг внутрь трубной оболочки и накручивают на него резьбовую гайку. Она в свою очередь давит на кольцо, которое сжимается и не дает возможность перемещаться трубе.

К преимуществам компрессионных (обжимных) фитингов относят то, что это разборное соединение, то есть если сборка трубопровода произошла с ошибкой, деталь всегда можно снять.

Недостатком обжима является не слишком высокая надежность — через несколько лет соединение может подтекать и нуждается в небольшой подтяжке. Поэтому трубопроводные магистрали с компрессионными соединениями прокладывают только снаружи.
Устройство пуш-фитингов для металлопластиковых труб.

к меню ↑

3.3 Пуш-фитингами

Данная технология считается относительно новой, хотя на внутреннем рынке она известна не менее 5 лет. Для стыковки труб используют специальные конструкции фитингов, которые защелкиваются на них течение секунды. После этого пуш-фитинг невозможно снять, но некоторые фирмы выпускают и съемные конструкции подобных изделий.

Как и компрессионные разновидности, пуш-фитинги не рекомендуется размещать под штукатурными и стяжечными растворами.

к меню ↑

3.4 Цангами

В системах теплых полов трубы подсоединяют к гребенкам коллекторов, имеющих внешний вид патрубков с наружной резьбой и внутренним штуцером. То есть штуцер и резьбовой отвод заменяют часть компрессионного фитинга, и на него достаточно накрутить только гайку с уплотнительной прокладкой (цангу), которая зажмет кольцо с прорезью на трубной оболочке.
Цанговое подключение металлопластиковых труб к коллекторным гребенкам.

к меню ↑

4 Схемы разводок для санузла и ванной

При сантехнических работах, проводимых в ванных комнатах и туалетах, могут применяться три схемы разводок металлопластиковых труб. Для частных домов наиболее рациональным является использование коллектора.

к меню ↑

4.1 Эффективная коллекторная система

Надежный и практичный вариант, предполагающий подключение каждого объекта к центральной трубе через подводящую пару. Это позволяет крану регулировать или отключать водоподачу к каждому конкретному сантехустройству.

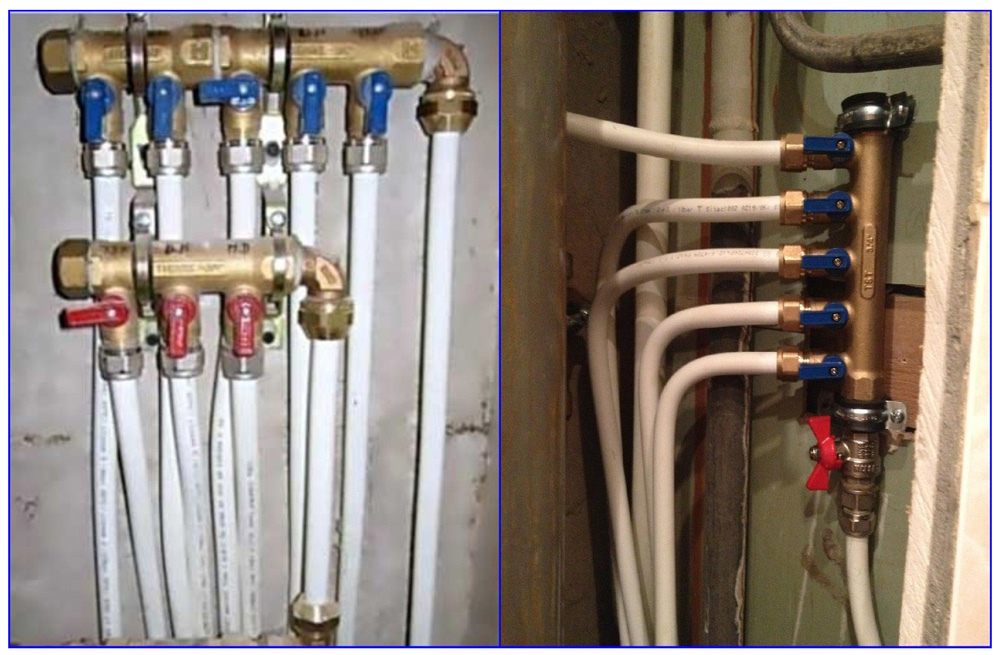

Коллектор с запорными кранами
При параллельной разводке каждое сантехническое устройство оснащается собственной водопроводной линией и своим запорным краном. Все ветки выходят из одного устройства – коллектора

Все регулирующие приборы располагаются в компактном коллекторе, который помещается в специально отведенном для них пространстве (шкафу).

Подводящие трубы, имеющие минимум соединений, не требуют особого контроля, что позволяет производить прокладку скрытым способом. Недостатком этого варианта является достаточно высокая стоимость, поскольку для каждого подключения потребуется приобрести особый запорный кран.  Поскольку такая система достаточно сложная, работы необходимо производить аккуратно и тщательно.

Схема коллекторной разводки труб
В коллекторной водопроводной разводке контрольные устройства и запорные приспособления устанавливаются на трубу, подающую воду в коллектор

Важное преимущество: в случае выхода из строя отдельного предмета (стиральной машины, смесителя) нет необходимости полностью отключать ванную от водоснабжения – достаточно просто выключить необходимый запорный кран.

к меню ↑

4.2 Последовательная система подсоединений

Такой вариант предполагает подключение каждого сантехпредмета к магистральной трубе при помощи отдельного тройника. Он больше подойдет для ванных с минимальным количеством объектов (стиральная машина, общий смеситель).

Последовательная разводка труб
Последовательную разводку, схематично изображенную на рисунке, рекомендуется применять для помещений с небольшим количеством объектов, которые поочередно подсоединяются к трубам при помощи тройников

Последовательную схему можно реализовывать уже после завершения в комнате отделочных работ, применяя открытую систему укладки. Процесс сборки достаточно прост: труба прокладывается от одного предмета к другому, одновременно из тройника выводится подводящий элемент.

Этот вариант требует минимальных финансовых затрат. Следует учесть, что при большом количестве точек забора жидкости напора может не хватить, и система будет функционировать с затруднением или даже совсем выйдет из строя.

к меню ↑

4.3 Система разводки с проходными розетками

Подсоединение сантехнических устройств происходит аналогично последовательному, но вместо тройников используются розетки. Эта схема обычно применяется лишь в индивидуальных домах, поскольку она требует прокладки труб большой длины, а также установки дополнительного насоса, который поможет обеспечить нужный напор воды.

При выполнении соединительных работах с металлопластиковыми трубами следует учесть несколько важных нюансов:

  • При разработке конструкции желательно предусмотреть минимум соединений.
  • Важно применять трубу и соединительные муфты, сделанные из одного и того же материала.
  • Для трубопровода лучше использовать теплоизоляцию, позволяющую предотвратить оседание конденсата.
  • Необходимо предусмотреть свободный доступ к приборам учета, фильтрам, разъемным соединениям.

Соблюдение правил позволит создать надежную систему, способную прослужить много лет.

к меню ↑

5 Монтажный инструмент

Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.

к меню ↑

5.1 Пресс-клещи

Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.

Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.

Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.

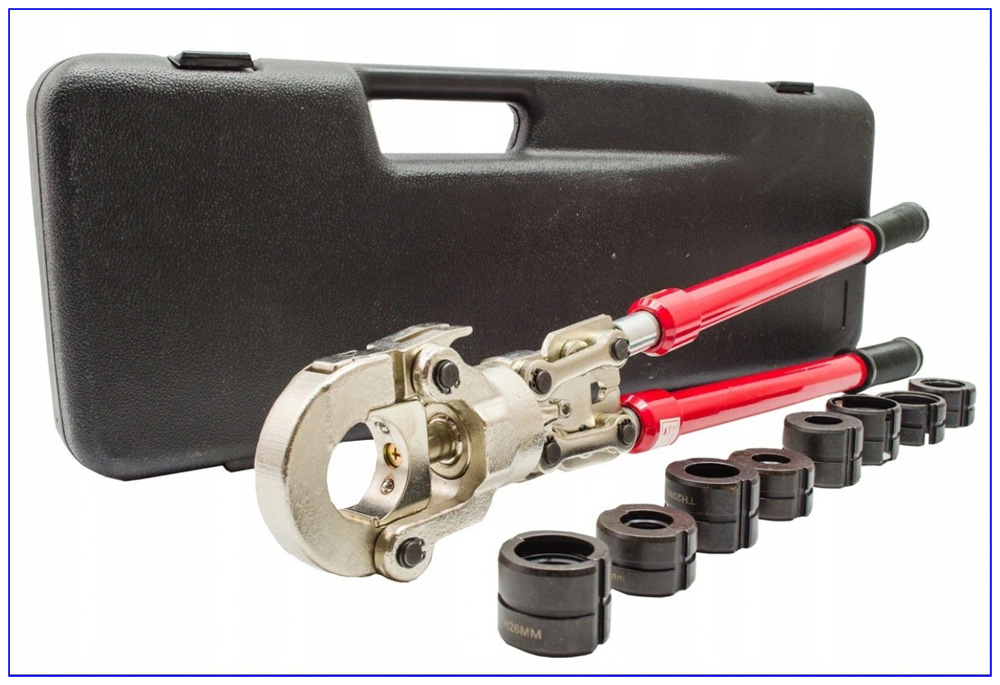

Ручные пресс-клещи и их комплектация.

к меню ↑

5.2 Ручные

Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.

Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.

Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.

К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.

Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 — 20000 руб.

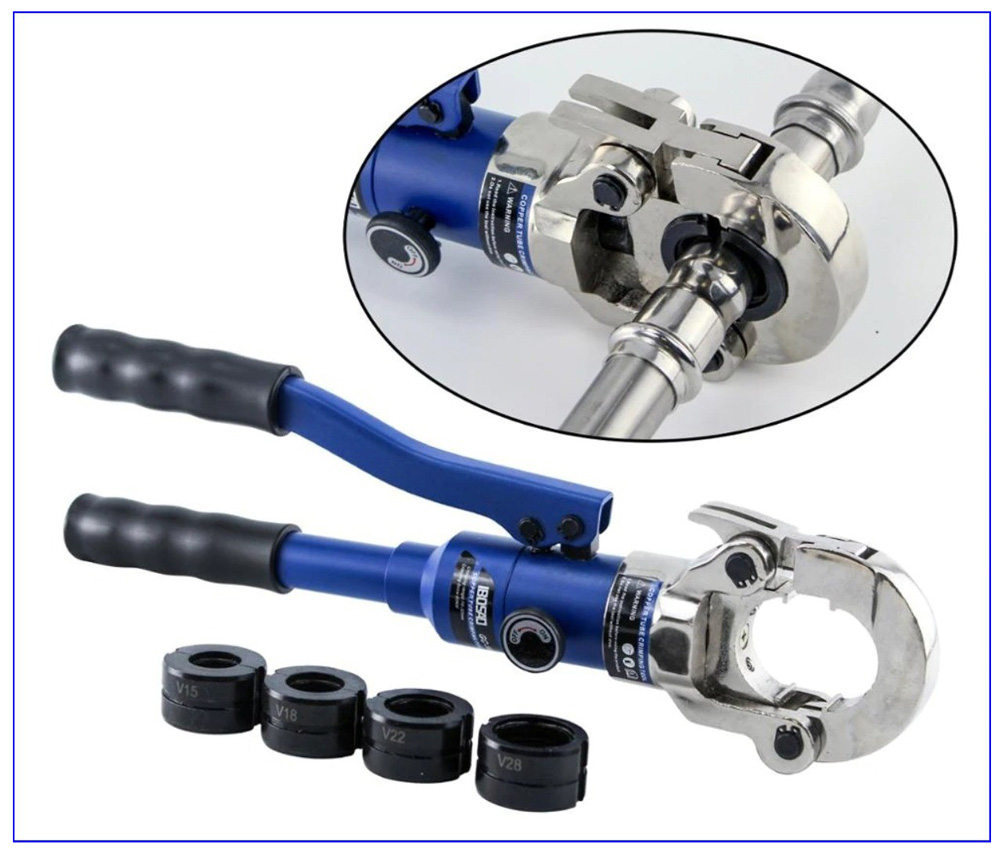

Гидравлический обжимной инструмент для металлопластиковых труб.

к меню ↑

5.3 Гидравлические ручные

Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.

При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.

Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.

Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.

к меню ↑

5.4 Электрические

Электроинструмент предназначен для профессиональной работы с трубопроводами из металлопласта, меди и нержавейки. Максимальный диаметр обжима труб при его использовании достигает 108 мм.

Обжимной электроинструмент делят на два типа: электромеханический и электрогидравлический. Его выпускают ведущие мировые производители: REMS, Rothenberger, Virax, Ridgid.

Данный электроинструмент оснащают поворотной головкой на 180 или 270 градусов, некоторые изделия выпускают с питанием от аккумулятора, мощности которого хватает на 300 обжимов.

Стоимость электрических клещей находится в диапазоне от 60000 до 150000 руб.

Многие электрические приборы оснащены защитой от холостого хода, электронной индикацией — при удачном обжиме загорается индикатор зеленого цвета, красный сигнализирует о неправильности проведения операции запрессовки.
Ножницы-труборезы для металлопластиковых труб.

к меню ↑

5.5 Ножницы

Трубы из металлопласта рекомендуется обрезать специальными ножницами. Если использовать для этих целей другой инструмент, качество среза будет намного ниже — появятся заусенцы, торец не сможет быть перпендикулярен центральной оси.

Конструкция обычных ручных ножницы представляет собой устройство с двумя рычагами, соединенных в одной точке.

Один из них имеет площадку с прорезью, на которую плотно ложится труба — это позволяет проводить рез строго по перпендикуляру к центральной оси. Другой рычаг оснащен сменным лезвием, которое непосредственно осуществляет срез.

Предельные размеры труб, которое можно резать ножницами — 63 мм, для большинства ручных приспособлений максимальная трубный диаметр не превышает 40 мм.

Ручные ножницы выпускают двух типов — рычажные пружинные и с храповым механизмом. Первый тип имеет невысокую стоимость, используется для резки труб размером до 26 мм. Основным недостатком пружинных ножниц является усталость руки при необходимости проведения большого количества резов.

Инструмент с храповиком позволяет осуществлять рез многочисленными нажатиями на рукоятки, при этом кисть не так устает, но время работ увеличивается. Стоит отметить, что специалисты предпочитают именно этот инструмент в силу того, что в нем удобнее расположить трубу строго перпендикулярно по отношению к срезу.

Одной из разновидностей инструмента с храповиком являются ножницы пистолетного типа, которые в своей работе используют не так много мастеров.
Калибратор для металлопластиковых труб.

к меню ↑

5.6 Калибраторы

Чтобы получить качественное герметичное соединение труб из металлопласта с фитингами, при работе с ними обязательно используют калибраторы, выполняющие следующий ряд функций:

  • Исправляют овальность трубы. При резке ножницами они оказывают давление на оболочку трубы, и она из-за жесткого алюминиевого слоя не восстанавливает свое первоначальное состояние. Поэтому небольшую овальность устраняют при помощи калибратора.
  • Развальцовывают внутренние стенки. Так как фитинги выпускают со штуцерами стандартных наружных размеров, для их вставки в трубу необходимо привести ее диаметр к соответствующему стандарту. Для этого внутрь оболочки помещают калибратор, который расширяет ее до нужного размера.
  • Срезают кромку. Фитинги, вставляемые в трубу, имеют прокладки из резины в виде колец, которые при контакте с острой кромкой могут быть повреждены. Также скошенная фаска намного облегчает вставку штуцера.

Все выпускаемые калибраторы условно делят на два основных типа — калибраторы-вальцеватели для диаметров труб 16, 18, 26 и 32 мм и калибраторы-фаскосниматели.

Ручные вальцеватели имеют Т-образную форму и по внешнему виду напоминают штопор с ручкой.

Наиболее часто используемые и популярные ручные фаскосниматели выпускают в виде трехлучевой звезды под трубные диаметры 16, 20 и 26 мм. В основании каждого луча находится фрагмент заостренной пластины, который при проворачивании приспособления срезает кромку и формирует фаску.

Для специалистов, профессионально занимающихся монтажом трубопроводных коммуникаций из металлопластика, промышленность выпускает калибраторы-вальцеватели и фаскосниматели для электроинструмента. Установка таких насадок в дрель или шуруповерт позволяет в течение пары секунд провести все необходимые операции по подготовке трубы к монтажу.
Монтаж металлопластиковых труб.

к меню ↑

6 Выбор варианта монтажа металлопластиковой системы

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

  •  скрытой (система «спрятана» в стене);
  •  открытой (она проходит по ее поверхности);
  •  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

  •  предназначения помещения;
  •  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

к меню ↑

6.1 Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

  •  для несущих стен (их запрещено штробить);
  •  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

к меню ↑

6.2 Открытая

Открытую проводку не стоит делать, если:

  •  есть возможность механического повреждения поверхности конструкции;
  •  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

  •  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
  •  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

к меню ↑

6.3 Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.

к меню ↑

7 Как правильно изогнуть металлопластиковую трубу?

Достоинством металлопластиковых труб помимо прочего является возможность согнуть их в нужном месте. Это помогает сократить количество используемых фитингов. Такая особенность используется при необходимости сделать поворот и обустройстве теплых полов. Согнуть металлопластиковую трубу можно 4 способами:

  • руками;
  • пружиной;
  • при помощи фена;
  • трубогибом.

к меню ↑

7.1 Вариант #1 — сгибание труб руками

Этот метод требует наличия ловких рук.

к меню ↑

7.2 Вариант #2 — пружина поможет избежать дефектов

В продаже имеется пружина, специально предназначенная для сгибания труб. Ее вставляют внутрь изделия. После этого сгибание производится с легкостью и без дефектов. Размер пружины подбирается под размер труб.

Сгибание металлопластиковых труб

Использование пружины для сгибания металлопластиковых труб помогает избежать дефектов и порчи изделия. Размер пружины должен соответствовать размеру трубы

к меню ↑

7.3 Вариант #3 — использование строительного фена

Металлопластиковые трубы под воздействием тепла становятся более податливыми. Чтобы их разогреть используют строительный фен. Только делать это нужно аккуратно, чтобы не перегреть пластик. После нагревания труба сгибается в одно движение.

к меню ↑

7.4 Вариант #4 — трубогиб для мастера

И все же, если вы начинающий мастер без опыта работы, лучше использовать специальный трубогиб. Он поможет без особых усилий согнуть металлопластиковую трубу любого размера. В продаже имеется трубогиб-арбалет. Для его использования достаточно выставить угол сгиба, вставить трубу и свести ручки.

Сгибание металлопластиковой трубы при помощи трубогиба-арбалета

Если у вас нет опыта работы с металлопластиковыми трубами лучше использовать трубогиб. Специальный трубогиб-арбалет помогает согнуть трубу под нужным углом

к меню ↑

8 Технология монтажа


При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.

Инструменты, которые могут понадобиться при работе:

  • труборез или ножовка по металлу;
  • калибратор;
  • рулетка;
  • гаечные ключи;
  • клещи или пресс (при использовании пресс-фитингов);

Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.

Фитинг – это соединительная часть трубопровода, применяемая при монтаже водопровода, используется для разветвления, перехода на другой диаметр, а также служит для соединения разнородных по материалу труб. Назначение фитинга зависит от его исполнения. Если необходимо соединить металлопластиковую трубу с краном или металлической трубой, то выбирается фитинг системы цанга-резьба. Если между собой, то используется система цанга-цанга.

Кроме цанговых фитингов, существуют конструкции с обжимным механизмом, которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.

к меню ↑

8.1 Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску
Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

к меню ↑

8.2 Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

  • Находите ровную доску или кусок ДСП, фанеры и т.д.
  • Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
  • На доске выкатываете, ровняя.

    Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки
    Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

к меню ↑

8.3 Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб
Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб
Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб
Способы гибки МП труб

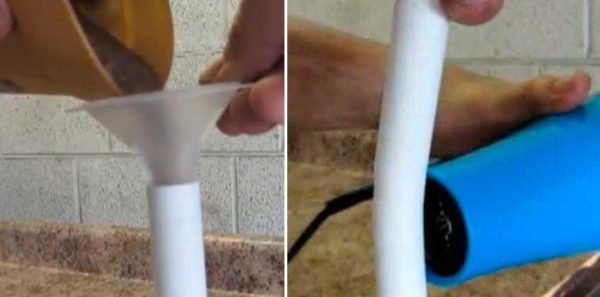

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

к меню ↑

8.4 Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

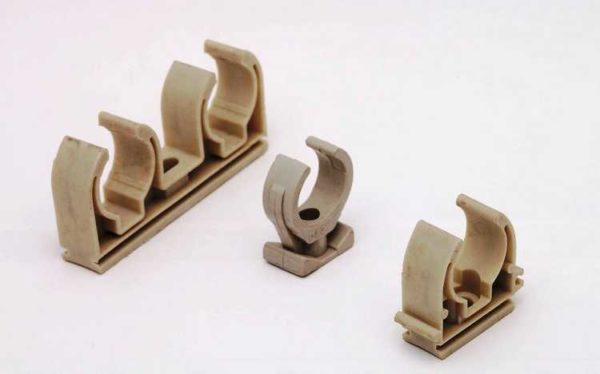

Клипсы для монтажа металлопластиковых труб на стену
Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

к меню ↑

8.5 Установка металлопластиковых труб своими руками с использованием пресс-фитингов

Устройство соединения труб с помощью пресс-фитингов имеет ряд преимуществ:

  • в отличие от винтовых пресс-фитинги образуют неразъемные соединения, которые не нуждаются в контроле и подтяжке;
  • соединения прочные и долговечные, срок службы может достигать 50 лет,
  • допустимое рабочее давление в местах стыковки – 10 атм;
  • допустима их крытая установка, заливка бетоном.

Если было принято решение использовать металлопластиковые трубы – монтаж своими руками можно осуществить просто и быстро, если использовать пресс-фитинги, поскольку в этом случае не требуется сварка, пайка и нарезание резьбы.

Первым этапом монтажа трубопровода с пресс-фитингами является отрезка трубы под прямым углом. Край обрабатывается снятием фаски, диаметр трубы подгоняется под нужную величину. На конец трубы надевается гильза из нержавеющей стали.

В трубу до упора устанавливают фасонную часть фитинга. На гильзу накладывается зажим ручного или гидропресса. Рукоятки инструмента сводят до упора.

к меню ↑

8.6 Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

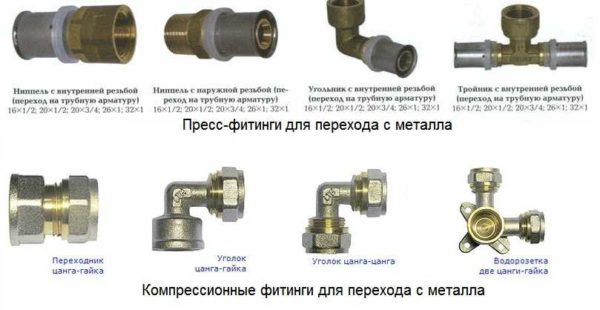

Некоторые виды фитингов, которые можно использовать при переходе с металла на металллопластик
Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Источники


  • https://montagtrub.ru/montazh-metalloplastikovyh-trub/
  • https://truby-moskva.ru/kak-montirovat-metalloplastikovye-truby.html
  • https://otoplenie-expert.com/elementy-otopleniya/truby-iz-metalloplastika.html
  • https://sovet-ingenera.com/santeh/trubodel/montazh-metalloplastikovyx-trub-svoimi-rukami.html
  • https://klimatlab.com/vodosnabzhenie/vodoprovod/montazh-metalloplastikovyh-trub-svoimi-rukami.html
  • https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub
  • http://met-all.org/oborudovanie/prochee/montazh-metalloplastikovyh-trub-svoimi-rukami.html
  • https://vodatyt.ru/metalloplastikovye-truby/prostoj-montazh.html
  • https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
  • https://kachestvolife.club/o-chistote/santehnika/tehnologiya-montazha-metalloplastikovyh-trub-svoimi-rukami
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
