1 Сфера применения трубопроводов из меди

Область использования медной трубной продукции обширна, но чаще всего ее задействуют для прокладки:

  • отопительных систем;
  • трубопроводов для обеспечения водоснабжения;
  • магистралей, по которым перемещают сжатый воздух или газ;
  • топливных трубопроводов;
  • систем, отводящих конденсат;
  • конструкций для подсоединения технологического оборудования;
  • трубопроводов, подающих фреон в холодильные агрегаты;
  • систем кондиционирования и т.д.

к меню ↑

1.1 Когда целесообразно использовать медные трубы?

Медные трубы обеспечивают высокую прочность к воздействию температур более 100˚С, существующих в системах центрального отопления, которые работают на твёрдотопливных котлах.

Можно проводить прокладку труб на стене, не теряя эстетичного вида.


Если система отопления и водоснабжения имеет много разветвлений и предполагает монтировать большое число фитингов, то это удешевляет монтаж при всех достоинствах медных труб и делает их применение более целесообразным по сравнению с другими материалами.

Долговечность медных труб сравнима со сроком эксплуатации дома, поэтому если нет ограничений в финансах — монтаж таких труб будет оправдан.

к меню ↑

2 Особенности отопления из медных труб

Для создания отопительных систем применяются трубы из меди исключительно круглого сечения. Хотя производители еще изготавливают прокат с прямоугольным и квадратным профилем. Изделия также выпускаются в толстостенном и тонкостенном исполнении.

Первый вариант трубной продукции производится с толщиной стенки от 0,8 мм до 10 мм при помощи сварки и бесшовного метода. У второго этот параметр равен 0,15-0,7 мм. При установке отопления медными трубами в основном применяется прокат, диаметр которого составляет минимум 3/8 дюйма. Независимо от размеров изделий системы отопления из меди имеют плюсы и минусы.

к меню ↑

2.1 Преимущества

Медные элементы теплового контура здания эффективно обогревают строения с минимальными энергетическими затратами. Именно материал обеспечивает отопительным сетям существенные преимущества:

  • Большой срок службы, превышающий 50 лет.
  • Длительные временные периоды эксплуатации без ремонта и технического обслуживания.
  • Высокая коррозионная устойчивость, потому что стенки трубопроводов не способны пропускать воздух.
  • Способность выдерживать давление минимум в 30 атм.
  • Устойчивость перед ультрафиолетом.
  • Отсутствие взаимодействия с химическими элементами, в централизованной отопительной сети. При перемещении теплоносителя, в составе которого хлор. На внутренних медных поверхностях образуется тонкая защитная пленка, увеличивающая эксплуатацию.
  • Минимальная вероятность накоплений отложений внутри трубопровода, так как его стенки не имеют явной шероховатости. Эта особенность также влияет на снижение гидравлического давления. Поэтому для создания теплового контура применяются трубопрокат меньшего диаметра и используются менее мощные насосные агрегаты.
  • Не надо выполнять монтаж компенсаторов из-за небольшого коэффициента теплового расширения. Метровый отрезок трубопровода удлинится на 1 мм при увеличении температуры с 20⁰C до 90⁰C.
  • Высокая степень экологической чистоты.
  • Прекрасные антибактериальные свойства.
  • Привлекательная внешняя поверхность, позволяющая использовать системы из медных труб в качестве дизайнерских элементов интерьеров.
  • Небольшая масса благодаря минимальной толщине стенок медных труб. Метровый отрезок изделия диаметром 20 мм весит не более 0,6 кг. Небольшая толщина стенок повлияла также на увеличение внутреннего сечения. Оно больше по сравнению с аналогичными изделиями из других материалов.

Когда система создана из пластичных труб, то она способна выдерживать 6-кратное размораживание. Если же при ее монтаже использовались жесткие изделия, тогда сеть перенесет 3 цикла замерзания и оттаивания.

Высокая теплопроводность металла позволяет устанавливать меньшее количество радиаторов, если монтаж трубопроводов выполняется открытым способом.

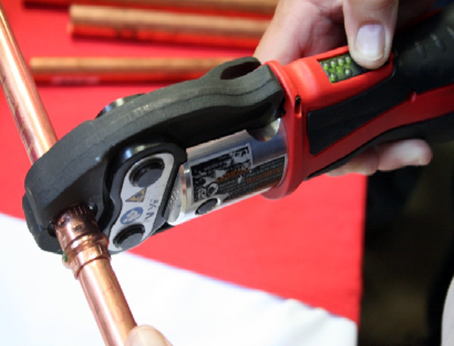

сантехник выполняет монтаж медных труб отопления
Монтаж отопления

Пластичность меди способствует снижению количества фитингов, потому что прокат можно согнуть на требуемый угол руками при использовании специального инструмента.

к меню ↑

2.2 Недостатки

Система отопления из медных трубопроводов также имеет целый ряд недостатков:

  • Вероятность появления коррозии на внешней поверхности.
  • При монтаже в стенах и в других конструкциях требуется применять теплоизоляционные материалы, чтобы снизить потери тепла.
  • На стенки трубопроводов могут негативно воздействовать блуждающие токи из-за высокой электропроводности материала.
  • Большая вероятность образования электрохимической коррозии, если медный прокат соединяется с трубами из других материалов.
  • Сложность монтажных работ особенно при использовании пайки.

Коррозия медных труб.

К трубопроводам из меди нужно бережно относиться и обеспечить для них защиту от механических воздействий. В противном случае изделия потеряют свою форму, потому что металл представляет собой мягкий материал.

к меню ↑

2.3 Типы медных труб

Существует общепринятая классификация, в основе которой лежат различные критерии определения видов труб.

По толщине стенок:

  1. Тонкостенные. Толщина их стенок составляет примерно от 0,15 до 0,17 мм, поэтому для отопления они практически не используются.
  2. Толстостенные. Толщина в данном случае колеблется от 0,7 мм до 1 см. Для обогрева чаще всего берут изделия с толщиной стенок 1-2 мм, так как с увеличением толщины увеличивается давление, которое способна выдержать труба.

По состоянию материала:

    1. Необожженная (жесткая). Как правило, штампуется отрезками длиной до 6 м. Обладает высокой прочностью, но низким коэффициентом удлинения до разрыва (всего 15%).
    2. Отожженная (мягкая). Появляется в связи с «отпуском» заготовок при температуре в 600-700 градусов. Потеря прочности напрямую связана с показателями удлинения при разрыве. При потере прочности на 30%, показатели удлинения увеличатся до 60%.

По составу материала:

    • чистая медь;
    • сплавы, содержащие цинк или олово.

По способу изготовления:

  • тянутые (холоднодеформированные);
  • прессованные.

По наличию шва:

  • цельнотянутые (не имеют шва);
  • из сварной заготовки.

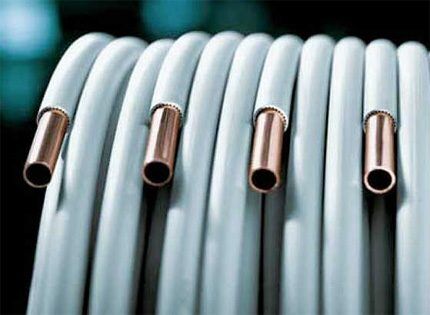

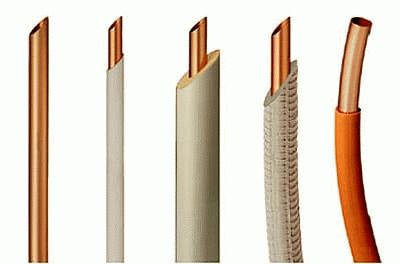

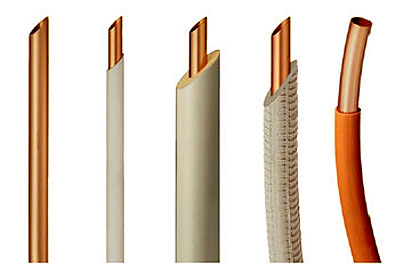

Изделия также различаются по наличию/отсутствию защиты. Существуют модели без изоляции, а также в жестком пластиковом кожухе (полиэтилен, ПВХ), защищающем коммуникации от механических повреждений. Еще выпускаются изделия в оболочке из вспененного полиэтилена, который препятствует неконтролируемым потерям тепла.

труба медная для отопления купить в москве

к меню ↑

2.4 Разновидности медных труб

Трубы из меди можно классифицировать по нескольким признакам:

  1. по способу изготовления подразделяются на следующие виды:

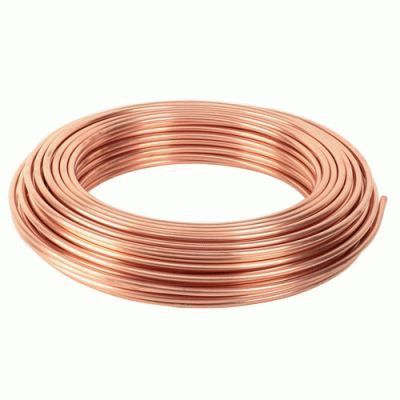

отожженные трубы изготавливаются методом термической обработки. Они отличаются повышенной эластичностью, что обуславливает область их применения. В большинстве случаев трубы, обработанные температурой, устанавливаются в системы кондиционирования, теплых полов, холодильные установки. Основным недостатком отожженных труб является снижение прочности материала в результате обработки. Отожженные трубы выпускаются разных диаметров и преимущественно продаются в бухтах длинной до 50 м;

Трубы из меди, прошедшие термическую обработку

Трубы из меди, прошедшие термическую обработку

Для увеличения показателя прочности отожженные трубы могут изготавливаться с защитной оболочкой.

не отожженные трубы отличаются высокой прочностью, но являются менее эластичными. Преимущественно они используются при монтаже систем отопления, водоснабжения, газоснабжения или канализации. Изготавливаются не отожженные трубы также разных диаметров и, как правило, поставляются хлыстами длинной до 5 м;

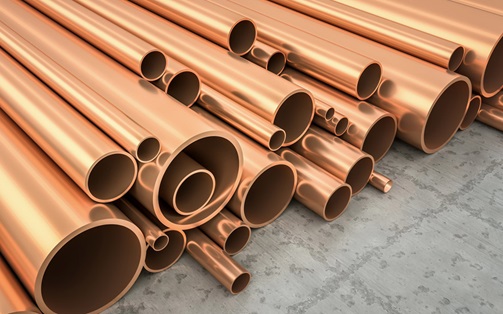

Трубы из меди различных диаметров

Трубы из меди различных диаметров

  1. тип сечения. Трубы из меди могут выпускаться круглой или прямоугольной формы. Последние широко используются для систем водоотведения;

Медные трубы прямоугольной формы

Медные трубы прямоугольной формы

  1. размеры. Для различных трубопроводов необходимо правильно подобрать не только наружный и внутренний диаметр, но и толщину стенки трубы.

Параметры труб, которые требуется учитывать при подборе

Параметры труб, которые требуется учитывать при подборе

к меню ↑

2.5 Технические характеристики медных труб:

Коммуникации с использованием медных труб долговечны, срок службы состаляет от 50 лет и выше при температуре теплоносителя от -100°C  до +250°C. Максимальное давление при температуре +100°C  от 13 до 229 бар (в зависимости от диаметра изделий).

к меню ↑

2.6 Появление медных труб и фитингов в России

Активное использование труб и соединительных элементов из меди при монтаже систем отопления в странах Европы ввело моду на эти изделия и в нашей стране. С каждым днем все большее число отечественных потребителей предпочтения отдают в их пользу. Подобная популярность объясняется еще и тем, что медь представляет собой устойчивый материал к наиболее часто применяемому средству для дезинфекции воды – хлору.

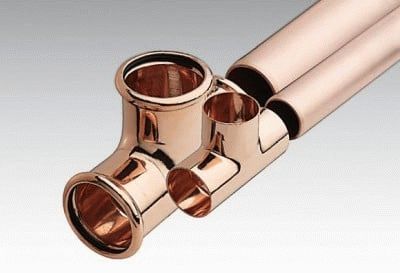

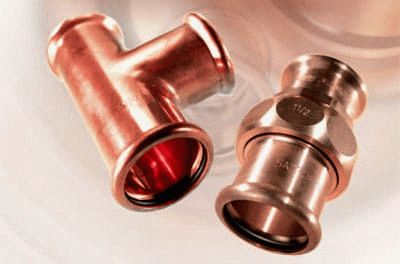

Трубы и медные пресс фитинги идеально подходят для монтажа в автономных коммуникационных системах, но при этом следует избегать прямого контакта меди с алюминием.

Трубы и фитинги в правильно спроектированной системе отопления, при правильном подключении и использовании прослужат на протяжении десятилетий безаварийно.

к меню ↑

2.7 Специфика расшифровки маркировки

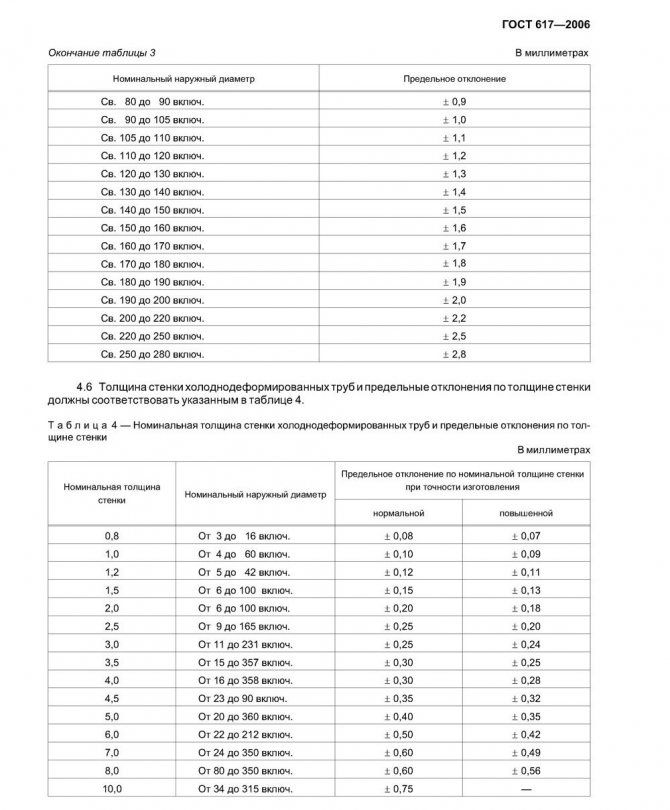

Нормативным документом, определяющим стандарты медных труб, используемых для отопления, является ГОСТ 617-2006. В нем оговорены требования к марке меди, диапазону сечений, толщине стенки.

Медные изделия имеют свою маркировку, расшифровав которую можно узнать характеристики трубы:

  1. Способ изготовления. Обозначается литерами Д и Г. Первая указывает на то, что труба является холоднодеформированной тянутой. Изготавливают длиной от 1,5 до 6 м. Вторая — изделие изготовлено методом прессования. Согласно нормативным требованиям, изготавливают длиной от 1 до 6 м.
  2. Геометрия сечения трубы. КР — сечение в виде круга.
  3. Точность изготовления. Литеры Н и П. Н — нормальная, П — повышенная.
  4. Состояние. М, П, Т, Л, Р, Ч. Эти индексы указывают на трубу мягкую, полутвердую, твердую, мягкую повышенной пластичности, полутвердую повышенной прочности, твердую повышенной прочности соответственно.
  5. Длина. НД — индекс говорит о том, что труба немерная, МД — обозначает трубу мерную, КД — кратную мерную, БТ — в бухтах.
  6. Особые условия. У — длина трубы в бухтах увеличена, Б — у трубы повышенная точность относительно длины, К — труба имеет повышенную точность по кривизне.

Для наглядности пример: допустим, на трубе присутствует маркировка в виде ДКРНМ 32 х 3 х 3000 М2 Б.

Расшифровать ее можно так: труба холоднодеформированная с круглой формой сечения точности нормальной, выполненная из меди мягкой, имеющая сечение снаружи 32 мм и толщину стенки 3 мм. Представляет собой мерный отрезок длиной 3000 мм, произведенный из меди марки М2.

Трубы для отопления
Для отопления в основном применяют трубы твердые. Трубы в мягком исполнении целесообразно использовать для устройства теплого пола, где требуется выполнять большое число поворотов

В процессе производства медные трубы могут подвергаться термической обработке и тогда их называют отожженными. Когда этот этап исключают из технологического процесса, на выходе получают неотожженные трубы.

Все три вида медных труб подходят для обустройства частных домов, так как давление в контурах отопления в них никогда не превышает значений, указанных даже для мягких сортов.

Маркировка выглядит следующим образом:

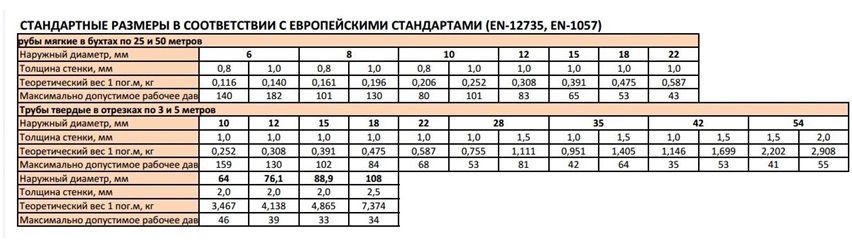

Европейский стандарт
Умея правильно расшифровывать маркировку труб, вы никогда не приобретете для устройства отопления изделия, предназначенные для монтажа водопровода

В первом случае изделия обретают пластичность, но теряют устойчивость к деформациям. Трубы, изготовленные без отжига, обладают повышенными прочностными характеристиками, но согнуть их практически невозможно.

Российская маркировка медных труб

Способ изготовления: тянутая — Д.

Форма сечения: круглая — КР.

Состояние:

  • мягкое — М;
  • полутвердое — П;
  • твердое — Т.

Размеры: наружный диаметр и толщина стенки.

Длина: кратная мерной — КД.

Форма поставки:

  • отрезки;
  • бухты;
  • в бухтах свободной намотки — БТ;
  • в бухтах послойной упорядоченной намотки — БУ;
  • в бухтах плоской спиральной намотки — БС.

Пример маркировки: труба ДКРМ (тянутая круглая мягкая) 8,0×1 (размер) 5000 (длина) бухты БУ (послойной упорядоченной намотки) М1 р ГОСТ Р 52318-2005.

трубы медные для отопления и водоснабжения купить

Сортамент и особенности выбора

Твердые медные трубы для отопления выпускаются в отрезках мерной длины от 2 до 5 м, мягкие – в бухтах длиной до 50 метров. Толщина стенки варьируется в пределах 1-3 мм, в отопительных коммуникациях чаще всего используются изделия со стенками 1.5-2 мм.

Рассмотрим габаритные характеристики наиболее востребованных диаметров труб:

  • ∅ 10 мм: масса погонного метра – 197 г, толщина стенки – 1.5 мм;
  • ∅ 12 мм: масса п.м – 308 г, толщина стенки – 1.5 мм;
  • ∅ 15 мм: масса п.м – 391 г, толщина стенки – 1.5 мм;
  • ∅ 18 мм: масса п.м – 480 г, толщина стенки – 2 мм;
  • ∅ 22 мм: масса п.м – 590 г, толщина стенки – 2 мм;
  • ∅ 28 мм: масса п.м – 1115 г, толщина стенки – 2.5 мм;
  • ∅ 35 мм: масса п.м – 1420 г, толщина стенки – 2.5 мм;
  • ∅ 42 мм: масса п.м – 1700 г, толщина стенки – 3 мм.

В зависимости от технологии производства трубы могут быть отожжеными либо неотожженными. Изделия, не прошедшие термическую закалку, имеют большую механическую прочность (они способны выдерживать давление до 450 Бар) но меньшую эластичность (практически не гнутся). Прошедшие отжиг (нагрев до высокой температуры и последующее охлаждение) трубы, наоборот, более пластичны и менее устойчивы к деформации.

Диаметры медных труб
Пару слов о выборе диаметра труб. Он должен соответствовать диаметру отверстия подачи котла (на первом разветвлении), а на каждом последующем разветвлении необходимо использовать изделия диаметром на 1 шаг размерной сетки меньше, чем на предыдущем – такой подход обеспечит отсутствие потерь давления на всех этапах циркуляции теплоносителя.

К примеру: диаметр подведенных к радиаторам трубы – 20 мм, диаметр вертикальных стояков разводки – 22 мм, диаметр основного подающей магистрали – 24 мм. Канал “обратки” собирается аналогичным образом, однако диаметр изменяется от большего к меньшему.

Преимущества и недостатки, сравнение с аналогами

Медные трубы для отопления имеют альтернативу, которой являются полипропиленовые изделия. Изучим преимущества и недостатки рассматриваемых нами вариантов и определим, какой из них лучше использовать:

  • срок службы медных труб доходит до 100 лет, тогда как полипропиленовые служат не более 30 лет (эксплуатационный ресурс непосредственно зависит от режима использования – при повышении температуры теплоносителя выше допустимой полипропилен теряет прочность и деформируется);
  • оба варианта имеют минимальный вес и достаточно простую технологию соединения (для стыковки используется метод пайки либо фасонные фитинги;
  • медные изделия имеют температурный максимум в 250 градусов, полипропиленовые – 95 градусов (могут переносить кратковременное повышение температуры до 1100);
  • как медные, так и полипропиленовые трубы имеют высокую устойчивость к коррозии под воздействием воды и высокой влажности воздуха, однако медь является токопроводящим материалом и ее необходимо защищать от блуждающих токов, под воздействием которых она может ускоренно корродировать;
  • полипропиленовые трубы разрывает при замерзании теплоносителя, тогда как медные, благодаря высокой эластичности материала, остаются целыми;
  • медные и полипропиленовые изделия имеют идеально гладкие внутренние стенки, на которых не образовывается налет, ухудшающий пропускную способность трубопровода;
  • медь, в отличии от пластика, не теряет свои эксплуатационные характеристики при воздействии прямых солнечных лучей.

Подключенная к радиатору медная труба
Подключенная к радиатору медная труба
Однако есть у медных изделий и ряд недостатков, основной из которых – высокая стоимость. Для сравнения: цена на п.м трубы диаметром 18 мм составляет 400 руб, тогда как полипропиленовый аналог стоит 60 руб/п.м. Этим же отличаются и медные фитинги, используемые для соединения трубопровода.

Медь является достаточно мягким материалом, подвергающимся абразивному стиранию под воздействием находящихся внутри теплоносителя механических частиц. Во избежание этого трубопровод необходимо комплектовать фильтрующим прибором. Учитывайте, что медные трубы нельзя соединять с изделиями из других металлов – стали, алюминия либо нержавейки. Это чревато активацией электрохимических реакций, в результате которых трубопровод начинает ускоренно ржаветь. Единственный металл, с которым медь совместима – латунь.

к меню ↑

2.8 Классификация

Для прокладки системы отопления используются трубы разных диаметров и типоразмеров. Для классификации продукции пользуются некоторыми параметрами:

  • Как выбрать трубы для отопления
    Диаметр проката. Шаг изменения размера равен 2 мм. Например, 16, 18, 20 и так далее.
  • Толщина стенки изделия: тонкостенные — 0,2−0,7 мм, толстостенные — 0,8−10 мм.
  • Способ производства: холоднокатаные, тянутые, тянутые сварные.
  • Состояние материала: отожженные, не отожженные.
  • Марка материала: М1, М2, М3.
  • Отгрузка потребителю: длинномер — 2−5 м, бухта — 5−10 м.

Параметры медных труб
Диаметры медных труб для систем отопления подбираются исходя из правила: следующее разветвление имеет диаметр трубы меньше на один шаг. Так, например, выход магистрали от нагревательного котла имеет диаметр 24 мм. При разделении потока на два помещения, на входе она будет иметь диаметр 22 мм, а отвод к радиатору отопления будет равен 20 мм .

Для сборки системы отопления используют трубы с толщиной стенки не более 1,5 мм. Они обладают достаточной прочностью и пластичностью. Пластичность и прочность зависят от состояния материала. Если медная подводка не отожженная, то она способна выдерживать давление в 450 МПа, но ее относительное удлинение не превышает 6%. В отожженном состоянии относительное удлинение достигает 60%, а прочность снижается. Внутреннее давление не должно превышать 22 МПа.



к меню ↑

2.9 Применение меди в инженерных сетях

Медь в современном мире играет огромную роль, потребность в её свойствах и в будущем останется актуальной. Главным отличительным свойством меди является длительный срок службы. Трубы и фитинги используются для всех типов инженерных коммуникаций, в том числе для систем отопления и горячего водоснабжения.

Трубы и медные фитинги считаются оптимальными рабочими материалами, потому что они одинаково подходят для оснащения старых и новых строений, в обработке легки на любых строительных участках — при огибании отверстий, углов и других возможных препятствий.

Для коммуникаций отопления дома используется медь, раскисленная фосфором. Она пластичная и мягкая, поэтому отлично выдерживает динамические нагрузки и практически не подвергается коррозии. Этот материал устойчив к действию ультрафиолета, а вот пластик под действием УФ облучения способен «испаряться».

Температура плавления меди, из которой производятся трубы и фитинги, составляет больше одной тысячи градусов, таким образом, при охлаждении и нагревании фитинги для медных труб не меняют свои линейные габариты, чего нельзя сказать, к примеру, о стальной трубе. Максимально допустимая температура воды составляет 250 градусов по Цельсию. За счет эластичности меди трубы при застывании в них энергоносителя деформируются без разрывов.

К выше перечисленным преимуществам стоит добавить то, что данный металл нисколько не вреден для человеческого организма. При работе в системе медные трубы для отопления в транспортируемую воду выделяют небольшое количество меди. Этот элемент положительно влияет на качество пищеварения, прочность костей, уровень гемоглобина в крови и цвет кожи.

Медь характеризуется бактериостатическим эффектом – свойством убивать большую часть бактерий. Поэтому не удивительно, что у любого здравомыслящего человека возникает естественное желание скорее сменить старые трубы на медные изделия в своем доме.

Параметры медных труб

Трубы из меди имеют соответствующую маркировку, позволяющую идентифицировать изделия по их физико-химическим свойствам. Плотность трубы не влияет на работу системы отопления в доме, но значение имеет при ее монтаже. Трубы меньшей плотности намного легче, поэтому их проще перевозить и устанавливать, а опоры для поддерживания трубопроводов можно выбирать менее мощными.

Показатель предельной температуры плавления определяет, при какой температуре совершается плавление материала. Чем выше этот параметр, тем выше температуру может иметь жидкость, циркулирующая в системе отопления, выполненной из меди.

Термическое расширение меди позволяет определить, насколько способно удлиниться изделие при длительном воздействии высоких температур. Медная труба, которая имеет длину 10 метров, удлиняется под влиянием температуры 90 градусов по Цельсию приблизительно на 1 сантиметр.

Чем ниже коэффициент теплоотдачи, тем меньше теплоты будет терять горячая вода в неизолированных трубах системы отопления. Трубы и медные фитинги под пайку, которые отличаются низким коэффициентом теплопроводности, в теплоизоляции не нуждаются.

Коэффициент пористости описывает гладкость внутренней поверхности медной трубы и соединительных элементов. Чем она более гладкая, и коэффициент пористости соответственно меньше, тем меньше сопротивление току жидкости и меньше вероятность возникновения различных отложений, и поэтому материал менее разрушается.

к меню ↑

2.10 Методы состыковки труб

По технологии стыковки считаются универсальными. Подойдет любой из нескольких способов соединения, что является несомненным плюсом.

В зависимости от целей можно выбрать:

  • сварку;
  • механическую сборку (прессование, компрессионное соединение, зажим самофиксирующимися фитингами);
  • пайку (твердым или мягким припоем).

Для сварки подойдет диаметр от 100 мм с толщиной стенки более 1,5 мм. Механическая сборка подходит только для открытых участков. Если участок скрыт в монолитах или в строительных конструкциях, то такие фитинги дорого обойдутся. В бытовых отопительных системах, как правило, используется пайка мягким припоем. Она требует для работы специальные капиллярные фитинги.

запенивать

к меню ↑

2.11 Чем покрасить трубы из меди

После монтажных работ трубопровод можно покрасить, чтобы защитить его от коррозии и придать эстетичный вид. Рассмотрим, какая краска подойдет для достижения вышеуказанных целей.

Хорошим выбором станут такие краски:

  • полиуретановые;
  • алкидные;
  • ПФ-115, 156, 167, 187, 223, 519;
  • ГФ-0119.

Из лаков хорошо подойдут:

  • смесь этинолевого покрытия с алюминиевой пудрой (соотношение 9:1);
  • ВЛ-51.

Масляные краски использовать противопоказано, ведь под воздействием высокой температуры они темнеют!

Перед тем, как красить, следует очистить и покрыть поверхность свинцово-суриковым грунтовочным составом №81. При покраске следует учитывать то, что краска в медь не впитывается, а, следовательно, необходимо тщательно растушевывать наносимый состав. Лучше всего распылять краску баллончиком, ведь с его помощью можно получить качественную поверхность.

медные трубы для отопления соединения пайка

к меню ↑

2.12 Какие трубы из меди представлены на рынке

Существуют разные виды труб из меди. Выбирать следует такие изделия, которые имеют сертификат, что допускают их использование в сетях отопления и горячего водоснабжения.

Во всей системе обогрева дома необходимо применять одинаковый вид меди. Мягкие трубы, которые имеют диаметр до 22 миллиметров, продаются смотанными в бухты, и на стройплощадках их можно выгибать в самые разнообразные формы. Другие виды труб с большим диаметром представлены на рынке в прямых трех- или пятиметровых отрезках.

На сегодняшний день многие компании-производители предлагают медные трубы для отопления в пластиковом кожухе – для защиты от всевозможных механических повреждений или в кожухе из пенополиуретана, который является отличной теплоизоляцией в неотапливаемых зданиях.

к меню ↑

2.13 Диаметр

Раньше он указывался в дюймах, но в последней версии ГОСТ 617 2006 года размеры приведены в миллиметрах. В новом документе только для холоднодеформированных медных труб указано более 70 типоразмеров по внешнему диаметру от 3 до 350 мм. Однако зарубежные и некоторые российские производители до сих пор маркируют свои изделия в дюймах.

Для характеристики трубы может быть указан номинальный, внешний, внутренний диаметр. На практике при подборе соединительных элементов пользуются таким понятием, как условный проход, имея в виду величину внутреннего просвета. Отечественные производители указывают его в миллиметрах, а зарубежные – в дюймах.

По внутреннему диаметру рассчитывается пропускная способность трубопроводов, а по наружному размеру производится классификация. Номинальным диаметром называется величина, приблизительно равная условному проходу, но с указанием точного значения.

При переводе единиц измерения следует учитывать, что внутреннее сечение дюймовой трубы (1″) равно 33,5 мм, хотя в метрической системе это значение 25,4 мм. Несоответствие связано с тем, что в документе оно указывается по условному проходу, а наружный размер импортных изделий – в дюймах. Поэтому труба в 1″ внутри может быть от 25,5 до 27,1 мм. Для перевода величины сечения из одной системы в другую пользуются таблицей:

Дюймы Внешний диаметр, мм Условный проход, мм
¼ 13,5 8
3/8 17 10
½ 21,3 15
¾ 26,8 20
1 33,5 25
1 ¼ 42,3 32
1 ½ 48 40
2 60 50
2 ½ 75 70
3 85,5 80
3 ½ 101,3 90
4 114 100
5 140 125

При пересчете дюймов в миллиметры и наоборот получается погрешность, которую следует учитывать, выбирая трубы нужного диаметра. Результат округляется в большую сторону. Часто встречающиеся данные приведены в таблице:

Дюймы Миллиметры
½ 20
1 25
1 ¼ 32
1 ½ 40
2 50
2 ½ 65
3 89
4 100

к меню ↑

2.14 Стоимость медных труб

Трубы медные для отопления и водоснабжения можно купить в Москве по хорошей цене. Стоимость зависит напрямую от размера и диаметра. В данной таблице указаны производители медных труб для отопления, цены за метр и килограмм. Как рассчитать гкал на отопление по площади читайте у нас на сайте.

запенивать

к меню ↑

2.15 Нормативные требования к трубам

Если медь как материал полностью устраивает и стоимость изделий не смущает, необходимо проверить соответствие всех компонентов системы государственным стандартам.

Нормы изготовления и монтажа медных труб
Информацию о нормах изготовления труб можно найти в ГОСТ Р 52318–2005 «Трубы медные…», где перечислены требования к изделиям из меди для систем ХВС, ГВС, подачи газа, а также парового и водяного отопления

Также пригодятся документы, регламентирующие монтаж разводки – СТО НП «АВОК» 6.3.1–2007 «Трубопроводы из медных труб…» и СП 40–108–2004 «Проектирование и монтаж…». По отдельным пунктам разнесены требования к сортаменту изделий, составу теплоносителя, характеристикам труб.

Данные таблиц и графиков помогут при выборе припоев. Полезным может оказаться материал об антикоррозийной защите, ремонтных работах и способах расчета.

Требования ГОСТ и размеры по стандарту

ГОСТ 617-2006 определяет сортамент (размеры) и отклонения размеров медных труб круглого сечения. Стандарт распространяется на медные и латунные (из латуни марки Л96, содержащей 5 % цинка) холоднодеформированные и прессованные трубы.

Холоднодеформированные медные трубы выпускаются с диаметрами от 3 до 360 мм. Толщина стенок колеблется от 0,8 мм у трубок диаметром 3 мм до 10 мм у изделий диаметром 315 мм, возможны исполнения с другой толщиной. Прессованные изделия выпускаются с диаметрами от 30 до 280 мм и толщиной стенок от 5 до 30 мм.

Продукцию диаметром до 18 мм поставляют в бухтах, большего диаметра – в отрезках длиной от 1 до 6 м.

к меню ↑

3 Критерии выбора

Медные модели, ввиду своей высокой стоимости, должны подвергаться тщательному отбору.

Чтобы не ошибиться, необходимо познакомиться с основными критериями выбора:

  1. Соответствие условиям использования. Главное преимущество изделий в их универсальности. Подходят как для водопровода, так и для отопительных систем, ведь они невосприимчивы к постоянному перепаду температур и высокому давлению. Могут выдерживать нагрузки до 40 атмосфер и температуру до 500 градусов Цельсия. Устойчивы к ультрафиолетовому излучению и имеют малый коэффициент расширения (в 7 раз меньше, чем у полимерных). Также, благодаря активным бактерицидным свойствам меди, она абсолютно безопасна для человека. Но стоит обратить внимание на то, что медь плохо реагирует на хлор, поэтому взаимодействие с ним быстро приведет трубы в негодность.
  2. Стоимость материала и установки. Стоимость меди в разы выше аналогов (примерно в 4 раза выше цены пластика). Но если брать в расчет все работы, связанные с установкой, и дополнительные элементы, то конечная стоимость работ выходит не выше, чем у металлопластика. Пресс-фитинг для пластика обходится гораздо дороже, нежели фитинг под пайку для меди. Следовательно, итоговая стоимость установки напрямую зависит от метража и количества крепежей.
  3. Срок службы. Безаварийный срок службы медного трубопровода составляет от 50 лет и выше, что является очень хорошим показателем.
  4. Удобство монтажа. Монтаж трубопровода проходит в несколько этапов: подготовка материала, его обработка и установка. Сам процесс занимает длительное время, ведь необходимо обрезать трубы, загнуть с помощью трубогиба, а также провести полный монтаж всех элементов. В конце все необходимо соединить с помощью фитингов (паячных и обжимных).

Не следует соединять медь с оцинкованной сталью, ведь из-за электролитических процессов медь попросту разрушится.

к меню ↑

3.1 Специфика выбора труб и комплектующих к ним

В вопросе организации системы отопления в частном доме нет мелочей. Здесь важно все от выбора и приобретения труб и соединительных деталей, до их правильного монтажа. Говоря об элементах системы важно учитывать их полное соответствие. Например, применяя медные изделия придется организовать защиту алюминиевых радиаторов от прямого контакта с ними. Поскольку эти два металла взаимодействуя в агрессивной среде приводят к значительному газообразованию, что чревато разрывом радиаторов.



Чтобы избежать аварийной ситуации используются специальные фитинги и переходники, изготовленные из стали или полимера. Но кроме этого каждый радиатор должен быть оснащен специальным газовыпускным клапаном.

Но кроме этих параметров следует учитывать и такие как:

  1. Качество продукции;
  2. Допустимый срок эксплуатации;
  3. Удобство монтажа;
  4. Цену.

Они также важны при выборе элементов будущей системы отопления. Есть разновидность труб с пенополиуретановой оболочкой. Поэтому выбирая их необходимо обязательно проверять наличие сертификата, в котором указано для каких целей они могут применяться.

Важно также выбирать изделия одной марки, чтобы они не отличались по физико-химическим свойствам, поскольку при организации системы отопления допускается использование элементов из одного металла.

к меню ↑

4 Правила подбора труб для различных систем

Каждый трубопровод отличается особыми характеристиками, поэтому при выборе труб следует учитывать все параметры.

к меню ↑

4.1 Выбор труб для систем водоснабжения и водоотведения

Для системы водоснабжения преимущественно используются трубы круглого сечения диаметром 8 мм – 22 мм. Толщина стенки таких труб не превышает 1 мм.

Чтобы определить оптимальный наружный диаметр медных труб для системы водоснабжения в помещении, специалистами используется сложная математическая формула. Более простой способ определения диаметра следующий:

  1. если давление в водоснабжающей системе превышает 3 атмосферы, то минимальный диаметр составляет 8 мм;
  2. если к коллектору подключается более одного водоразборного крана, то минимальный диаметр труб составляет 15 мм;
  3. если подключение системы водоснабжения производится от центрального коллектора, то устанавливается первая соединительная медная труба диаметр 20 мм;
  4. если в системе вода подается под давлением менее 2 атмосфер, то диаметр устанавливаемых труб соответсвенно увеличивается на один типовой размер, то есть вместо 8 мм следует использовать 10 мм и так далее (таблица типовых размеров ниже);
  5. если длина частного водопровода с точки ввода до точек потребления более 20 м, то для получения нормального напора воды во всех устройствах требуется увеличить номинальные размеры труб также на один типовой размер.

Стандартные типовые параметры медных труб

к меню ↑

4.2 Выбор труб для отопительной системы

Для расчета диаметра трубы в системах отопления используются такие параметры, как:

  • схема проведения трубопровода;
  • коэффициент сопротивления трубы;
  • скорость движения теплоносителя в системе;
  • диаметры входного и выходного отверстий.

Определить диаметр труб самостоятельно практически невозможно из-за сложности проведения расчетов, поэтому для определения параметра можно воспользоваться таблицей ниже или методикой расчета.

Расчет оптимального диаметра труб для отопительной системы

к меню ↑

4.3 Подбор труб для газоснабжения

В зависимости от давления в системе газопроводы разделяются на следующие виды:

  • с низким давлением (менее 0,005МПа);
  • с средним давлением (0,005 МПа – 0,3 МПа);
  • с высоким давлением (более 0,3 МПа).

Медные трубы разрешено применять исключительно при монтаже газопроводов с низким и средним давлением, то есть для бытовых газопроводов.

По нормативным документам для прокладки трубопровода применяются медные трубы:

  • диаметром не более 15,9 см;
  • толщиной стенки до 5 мм.

Более точный расчет диаметра производится исключительно специалистами.

к меню ↑

5 Технология пайки медных труб своими руками

Перед тем, как начинать пайку, необходимо вкратце ознакомиться с теорией, чтобы процесс проходил легче и понятнее. В быту при монтаже водопроводных и отопительных систем квартир используется мягкая пайка , при которой места соприкосновения нагревают до 250-300 градусов, что позволяет мягкому припою (олову) расплавиться. Но, несмотря на кажущуюся легкость, такая температура опасна для меди, поэтому делать все нужно очень аккуратно и правильно.

Подготовка к капиллярной пайке:

  1. Отрезаем трубу нужного размера.
  2. С торца заготовки снимаем фаску (данная манипуляция позволит снизить гидравлическое сопротивление в месте соединения).
  3. Зачищаем внешнюю поверхность трубы и внутреннюю поверхность фитинга абразивной губкой. Это позволит избавиться от оксидной пленки.

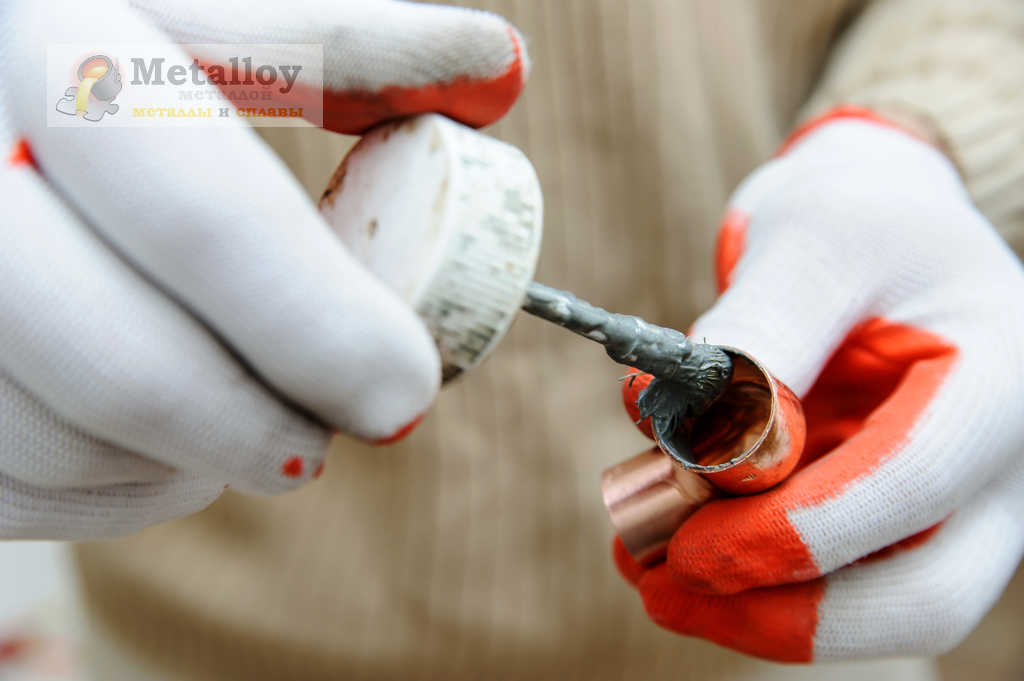

  4. По всей площади контакта распределяем флюс-пасту, которая обеспечит мягкий припой. Чтобы припой получился жестким, использовать пасту не нужно.
  5. С небольшим прокручиванием надеваем фитинг на патрубок до упора.
  6. С рабочей поверхности ветошью удаляем флюс-пасту.

Низкотемпературная пайка медной трубы:

  1. Место соединения прогреваем до момента начала плавления флюс-пасты. Для этого плавно и равномерно водим соплом горелки вокруг горловины.
  2. После того, как флюс нагрелся, наносим припой на всю поверхность соединительного шва. Огнем горелки не касаемся проволоки припоя, так как олову нужно плавиться не от прямого контакта с огнем, а от высокой температуры медного изделия.
  3. Процесс плавки и пайки завершен. Ждем полного остывания изделия. Процесс охлаждения ускорять нельзя — все должно остыть естественным способом без подручных средств.
  4. С детали в конце работы убираем всю флюс-пасту, ведь она разрушает защитный слой медных изделий.

медная труба для отопления цена за метр

к меню ↑

5.1 Способы сварки медных труб

Необходимое оборудование и электроды выбирают в зависимости от требуемой герметичности швов, назначения и технических характеристик. Варить медные трубы можно электрической и газовой сваркой. Применяются электроды, которые плавятся и неплавкие

Плавкие электроды

При ручном соединении применяют покрытые электроды, которые расплавляются. В результате получают стык без дефектов, но место сварки медной трубы будет отличаться от основного материала. Такое явление происходит из-за присутствия дополнительных веществ, легирующих металлов.

Добавки содержатся в составе плавких электродов, для этого используют кремниевые, марганцевые, фосфорные, оловянные и цинковые присадки. В покрытие внедряют шпаты, кремнистую медь, материал на основе железа и марганца, а также ферросилиций. Для основания покрывающего слоя применяют жидкие стекла.

К недостаткам метода относят:

  • понижение тепловой и электрической проводимости;
  • образование большого количества брызг;
  • появление пор в месте стыка;
  • отличие состава шва от меди.

Для снижения дефектов применяют флюсовые присадки, а также стержни, состоящие из бронзы.

Неплавкие электроды

Соединение труб производят в защищенной среде, где применяют электроды не подверженные плавлению в процессе варки, состоящие из металлического вольфрама до 10 мм в толщину. Для обеспечения защитного облака в место шва подают аргон, гелий или азот.

Технологический процесс проходит при токе постоянного типа с прямой полярностью. В роли электрода выступает вольфрамовый стержень с добавлением лантана и иттрия. Перемещение происходит под определенным углом, используется дополнительный нагрев места сварки.

Электроды из угля и графита применяют для простых соединений, их точат под конус, используется ток прямого типа с обратной полярностью. Добавляют фосфорные присадки и специальные флюсы из буры.

к меню ↑

5.2 Секреты пайки газовой горелкой

Выбирая способ пайки для монтажа системы, необходимо учесть следующее: все соединения, выполненные таким образом, являются неразъёмными. Пайка обеспечивает высокий процент гарантии плотности, но накладывает некоторые ограничения на техническое обслуживание. Зачастую невозможно модернизировать систему без дополнительных сложностей.

Так, в случае необходимости изменения какой-то части водопровода (системы отопления), например, по причине внедрения нового оборудования, могут возникнуть сложности. Придётся вновь применять газовую горелку и технику пайки лишь для того, чтобы получить возможность внедрить в систему муфту, тройник или иную деталь.

Поэтому паяные соединения используются в проектах скрытого водопровода, замурованного в стенах или под полами.

Пайка медных труб в системе водопровода
Пайка медных труб – действие вполне доступное даже непрофессионалу. Но для пайки необходимо оборудование – газовая грелка профессионального исполнения. При однократном монтаже покупка газовой горелки видится нецелесообразной мерой

Процесс пайки неразрывно связан с работой газовой горелки (открытый огонь и продукты горения). Поэтому не всегда такая методика подходит для монтажа, особенно в помещениях, где ранее была выполнена чистовая отделка.

Пошаговый процесс монтажа пайкой:

  1. Две трубы отрезаются по размеру. Торцевая область зачищается от заусенцев.
  2. Концевая часть одной из труб расширяется калибратором – делается раструб.
  3. Металлической щеткой и наждачной бумагой зачищают места пайки до блеска.
  4. Зачищенные поверхности обрабатываются раствором флюса.
  5. Обработанные части вставляются одна в другую.
  6. Место соединения нагревают горелкой до температуры плавления припоя (350-500ºС).
  7. Концом прутка припоя касаются нижней кромки раструба.

Под воздействием высокой температуры припой расплавляется и устремляется в область зазора между стенками патрубка и раструба за счёт капиллярного эффекта, создаваемого испарениями флюса. Так получается аккуратное и качественное паяное соединение. Это лишь один из примеров пайки соединения «труба-в-трубе».

к меню ↑

5.3 Соединение обжимными фитингами

Куда проще и легче заниматься монтажом медных труб своими руками, если при этом пользоваться другой широко распространенной технологией – механическим обжимом. Для создания соединения медных труб в этом случае используются специальные фитинги.

Примерно такие же элементы применяются в работе с полипропиленовыми трубами. Но для меди делают немного другую конструкцию обжимного кольца – цельную, без разреза.

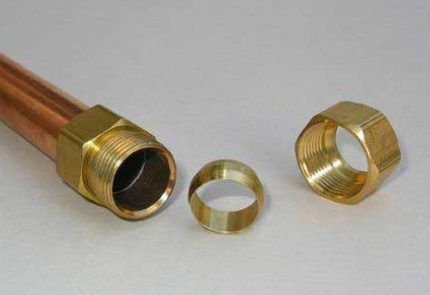

Монтаж медных труб обжимом
Комплект деталей, участвующих в процессе создания соединения посредством механического обжима. Способ монтажа медных труб без пайки нашёл широкое применение в бытовой сфере. Этим способом создаются качественные схемы водопроводов и систем отопления

Обжимные фитинги изготавливаются из латуни. Если судить по степени пластичности материалов, эти значения для меди и латуни практически одинаковы. Важной особенностью парной связки латунь-медь является почти полное отсутствие гальванической связи между материалами.

Этим фактором гарантируется чистота соединения в процессе эксплуатации – отсутствие окислов, коррозии и т.п.

Совсем иначе обстоит дело с алюминием. Этот металл, в отличие от латуни, гальванически связывается с медью. При условиях, когда водопроводная вода насыщена солями, то есть является активным электролитом, образуется благоприятная среда возникновения электрохимической реакции.

Под воздействием такой реакции алюминий разрушается. Поэтому прямая связь медных труб и алюминиевых батарей отопления (или других приборов из алюминия) нежелательна. Следует использовать, например, стальные переходы.

Монтаж фитинга обжимом:

  1. Концевая область трубы зачищается от заусенцев.
  2. На конец трубы надевается гайка, обжимное кольцо, фитинг.
  3. Гаечным ключом под нужный размер фитинг удерживается в одном положении.
  4. Вторым гаечным ключом гайка наворачивается на резьбу фитинга.

Плотность соединения достигается за счёт равномерного прижима обжимного кольца по диаметру медной трубы. Не рекомендуется применять крайнюю силу в процессе затяжки гайки. От места начального упора достаточно протянуть гайку на 1-2 оборота.

Соединение медных труб с фитингом обжимное
Крупным планом: соединение медной трубы с латунным фитингом посредством механического обжима. Показано обжимное кольцо, благодаря которому создаётся плотное соединение после затягивания гайки. Удобный и простой способ монтажа

Преимущества применения пресс-соединителей – их можно при необходимости разобрать и собрать вновь. Но вместе с тем, на качество уплотнения таких соединений оказывают влияние изменения температуры внешней и внутренней среды.

Нередко по причине температурных перепадов обжимные соединения дают течь. Устраняется такой дефект просто и быстро – подтяжкой накидной гайки.

Однако для скрытого монтажа водопровода методика обжимных цанговых соединений медных труб явно не подойдёт.

к меню ↑

5.4 Инструменты для монтажа элементов

Не всегда удаётся отрезать трубу без нарушения структуры стенки. Величина толщины стенки медных труб до диаметра 28 мм составляет всего 1 мм. Даже применение дискового трубореза для медных труб не даёт полных гарантий ровности среза. Если наблюдаются нарушения стенки, применяют калибратор. Этим инструментом калибруются (выравниваются) патрубок и раструб.

Труборезы выпускаются ручные, электрические, пневматические, гидравлические. Конструктивно труборез представляет собой механический зажим, где в качестве опорных элементов выступают два ролика. Один из роликов имеет режущую кромку.

Процесс реза осуществляется последовательным поджимом и прокручиванием трубореза вокруг оси трубы. Чем плавнее и чаще выполняется поджим, тем качественнее получается отрез трубы.

Ручной труборез медных труб
Труборез медных труб для ручного применения. Этот инструмент даёт качественный ровный отрез трубы. Но на первых порах желательно пройти тренировочный курс – познать технологию обреза на ненужных кусках труб

Монтажные работы часто сопровождаются изгибом медных труб. Качественный ровный изгиб любым радиусом помогает создать инструмент под названием трубогиб. Существуют два вида трубогиба медных труб – пружинный и механический.

Первый инструмент отличается простейшей, но эффективной конструкцией. Предназначается для изгиба труб небольшого диаметра. Второй вид включает в себя несколько конструктивных разновидностей.

Пружинный трубогиб сделан в виде длинного кожуха, который одевается на медную трубу. Один конец такого кожуха немного расширен для большего удобства его применения. Помещенная в такую пружинистую оболочку медная труба сгибается вручную без риска замятия в месте сгиба.

Недостатки – радиус изгиба приходится выверять на глазок, под конкретный диаметр трубы нужен свой пружинный трубогиб.

Пружинный трубогиб медных труб
Пружинный трубогиб в действии. Таким приспособлением удобно изгибать трубы малого диаметра в широком спектре конфигурации радиуса. При этом пружинный труюогиб обеспечивает вполне приемлемое качество изгиба

Механические трубогибы (рычажные, сегментные, арбалетные, гидравлические) позволяют гнуть трубы разного диаметра (от 10 до 125 мм). Медные трубы больших диаметров обычно гнут сегментным и гидравлическим трубогибом. Угол сгиба при работе с такими устройствами может составлять 180°.

к меню ↑

5.5 Характеристики медного водопровода

Долговечность медных труб водопровода в некоторой степени связана с тем, что содержащийся в воде хлор в реакции с медью способствует образованию на внутренней поверхности тонкой оксидной плёнки. Эта плёнка дополнительно защищает стенку трубы от негативного влияния прокачиваемой среды.

Также медь считается оптимальным материалом по результатам санитарно-бактериологических исследований. Этот металл оказывает бактериологическое действие, к примеру, против вируса стафилококка.

Изоляция медных труб
Созданная система трубопроводов на основе медных рукавов, как правило, изолируется. Существуют материалы, специально предназначенные для использования с медными трубами. Изоляция даёт экономию тепла, исключает образование конденсата

Медь обладает высоким коэффициентом теплопроводности. Этот момент заставляет принимать меры, направленные на изолирование труб от внешней среды.

Неизолированный водопровод ХВС в летний период времени может создать серьёзную проблему по сбору и отводу конденсата. На неизолированных трубах горячего водоснабжения отмечаются значительные потери тепла. Выполняя монтаж сетей из медных труб своими руками, следует учитывать эти моменты.

к меню ↑

6 Монтаж медных труб отопления

Трубопроводы из меди могут прокладываться в конструкциях здания или выше пола. Независимо от варианта созданная система будет отличаться надежной герметичностью при правильном монтаже, который можно выполнить только с помощью специального набора инструментов и расходных материалов. В процессе используются исключительно трубы без повреждений, пережимов, изломов. Сегменты необходимой длины нарезаются труборезом, а их крепление выполняется хомутами и кронштейнами из металла и пластика.

к меню ↑

6.1 Разъемные соединения

Разборные стыки между сегментами медной трубопроводной системы создаются при использовании обжимных фитингов. Такие соединения необходимо периодически потягивать при эксплуатации сети. Поэтому их нельзя создавать в конструкциях здания.

Каждое из соединений монтируется путем надевания гаек и обжимных колец на трубы. Потом выполняется затяжка. Она проводится путем закручивания гаек. По ходу выполнения этой операции происходит прижим колец к трубам.

Монтаж фитинга скручиванием на белом фоне.
Протяжка соединения

Затяжку необходимо проводить без лишнего усилия, так как форма концов трубных сегментов не должна измениться. В противном случае не получится создать герметичный стык.

Если необходимо соединить медный элемент системы с устройствами из другого металла, применяется переходной фитинг и фум лента. При этом движение теплоносителя в сети должно выполняться в направлении меди.

к меню ↑

6.2 Паяные соединения

Этот тип стыков создается при использовании фитингов, у которых размер сечения больше диаметра применяющихся труб примерно на 0,1 мм. Пайка медных деталей основана на капиллярном эффекте. Это значит, что нагретый припой легко проникает в зазор между элементами.

Во время соединения толстостенных изделий используется исключительно высокотемпературная пайка. В этом случае применяются твердые припои. Пайка также может выполняться при меньших температурах. Этот процесс проводится следующим образом:

  • места стыка на трубном элементе и фитинге защищаются мелкой наждачной бумагой;
  • соединяемые участки обрабатываются флюсом;
  • элементы вставляются друг в друга;
  • место стыка нагревается горелкой и прикладывается припой.

Мастер выполняет пайку медного трубопровода.
Пайка трубопровода

Действия позволяют получить прочное соединение. Оно обязано остывать естественным образом. Пока этого не произошло, стык не должен подвергаться никаким воздействиям.

Если отсутствует горелка и требуемый припой, тогда можно использовать пресс инструмент и специальные фитинги. Одним из таких приспособлений являются клещи. С их помощью создаются герметичные стыки без нагрева деталей.

к меню ↑

6.3 Техника соединения

При соединении медных труб своими руками соблюдают следующий алгоритм действий:

  • нарезают заготовки нужного размера;
  • зачищаются края для качественного соединения;
  • расширяются отверстия, если же медные трубы будут применяться в отопительных системах при нагреве энергоносителя выше 110°С, устанавливаются фитинги;
  • части деталей вставляют друг в друга, при этом выдерживается зазор;
  • шов прогревается газовой горелкой;
  • заполнить жидким припоем шов, предотвращают образование пустот и комков припоя;
  • соединенные детали оставляют на некоторое время для полного остывания места сварки, запрещено перемещать отрезки медных труб.

При соблюдении всех пунктов алгоритма сварки труб из меди добиваются надежного соединения.

Флюс для сварки

к меню ↑

7 Как соединить трубы капиллярной пайкой?

Пайка занимает больше времени, однако выполненные соединения отличаются прочностью и герметичностью. Лучший вариант для решения бытовых задач – использование мягкого припоя. Рабочая температура при этом не превышает 250 °С.

Применение твердого припоя увеличивает прочность, но для работ потребуется дорогое оборудование и особые условия, так как процесс пайки проходит при температуре более 700 °С.

С помощью пайки создаются неразъемные соединения, которые выполняются либо раструбным способом, либо с помощью фитингов. При раструбной технологии один конец трубы необходимо расширить так, чтобы при состыковке элементов между их стенками образовался зазор шириной 0,2-0,3 мм.

Он заполняется припоем, после чего создается герметичное соединение.  Но более пристально рассмотрим пайку с фитингом, наиболее популярную у монтажников.

к меню ↑

7.1 Материалы и инструменты для работы

Необходимо подготовить медные трубы и фитинги, но не первый попавшийся вид, а специально предназначенный под пайку.

Фитинги под пайку
Соединители и переходники для пайки отличаются гладкой поверхностью и отсутствием дополнительных канавок, гаек, колец и т.д. Они могут иметь прямую, угловую, крестовую форму – в зависимости от назначения

Инструменты для выполнения работ:

  • газовая горелка – достаточно пропановой;
  • расширитель для труб (калибратор);
  • труборез, так как ножницы по металлу деформируют форму трубы;
  • фаскосниматель;
  • приспособления для чистки и полировки (мелкая наждачка, ершики, тряпочки).

При выборе припоя лучше остановиться на варианте с оловянной основой. Кроме олова в состав припоя может входить висмут или серебро. Этот вид хорош тем, что его температура плавления гораздо ниже, чем у изделий из меди.

В процессе пайки припой примет жидкое состояние и сможет герметично заполнить соединительный зазор, тогда как медные элементы не отреагируют на высокую температуру.

Нанесение флюса на трубу
Кроме припоя необходим флюс. Это своеобразная смазка для частей элементов, которые необходимо состыковать. Флюс аккуратно наносят кисточкой на поверхность труб и фитингов

Для удобства проведения монтажных работ можно использовать специальные фитинги для низкотемпературной пайки. Они отличаются тем, что на концах имеют узкую канавку, заполненную припоем.

Низкотемпературная (мягкая) пайка характерна для бытовых работ, а на производстве применяют высокотемпературную (жесткую). Жесткий вид также используется и при соединении трубок систем кондиционирования и холодильных установок.

к меню ↑

7.2 Описание процесса пайки

Медь – податливый материал, работать с ним несложно, но при отсутствии опыта лучше сначала потренироваться на ненужных отрезках труб.

Соединению нужно дать остыть, а затем тщательно промыть место стыка чистой водой. Если не удалить остатки припоя, со временем они спровоцируют коррозию. Ускорять процесс остывания холодным воздухом или водой не рекомендуют, в естественных условиях соединение охлаждается в течение 7-10 минут.

к меню ↑

7.3 Соблюдение мер предосторожности

Пайка, в отличие от обжимных способов соединения, является опасным мероприятием, при проведении которого необходимо использовать средства защиты. Кроме рабочей одежды из плотного материала, необходимо надеть перчатки, а также очки со специальными стеклами или пластиком.

Меры предосторожности при пайке
Манипуляции с горелкой требуют внимания, аккуратности и профессионализма. Инструмент должен быть исправным, а топливо – подходящим по составу. Лучше использовать устройства с удобным пьезорозжигом

Некоторые виды припоев содержат фтор и кадмий, а при нагревании флюса также выделяются вредные соединения, поэтому на время работы необходимо держать форточку открытой.

к меню ↑

7.4 Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

прессовое соединение медных труб

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

к меню ↑

8 Инструкции по монтажу с помощью фитингов

Существует два типа обжимных фитингов – так называемые прессовочные и компрессионные. Они создают абсолютно разные соединения, поэтому перед началом работ необходимо определиться, какие бы соединения вы хотели видеть: неразъемные или условно разъемные.

Элементы для прессовки похожи на фитинги под пайку, но по краям имеют неглубокие выемки с уплотняющими прокладками. С помощью специальных пресс-клещей, которые имеют комплект насадок для разного диаметра, производится опрессовка.

В результате ее создается герметичное неразъемное соединение, которое нельзя отремонтировать, а в случае аварии возможно только заменить.

Маркировка медных фитингов
В магазине можно увидеть одинаковые на первый взгляд детали, однако они различаются характеристиками (составом, толщиной стенки и пр.). Фитинги для отопления помечены маркировкой зеленого цвета

Прессование создает прочное, надежное соединение деталей, при этом сохраняет геометрию труб и не деформирует соединительные элементы. Существует нюанс прессовки «мягких» медных изделий: перед операцией внутрь трубы вставляется опорная втулка, которая противостоит деформации податливого материала

Процесс прессования прост и не отнимает много времени. Из инструмента необходим стандартный набор для резки и обработки труб, а также пресс-клещи с нужной насадкой.

Прессование считается надежным способом. Если планируется теплоизолирование медных труб, то можно воспользоваться утеплительными трубками, которые легко надеваются даже на изогнутые конструкции. После прессовки готовую отопительную сеть можно маскировать в штробах, закрывать декоративной обшивкой и заливать стяжкой.

Второй вид фитингов – компрессионные. Они отличаются конструкцией и процессом монтажа.

Монтаж компрессионного фитинга
Компрессионный фитинг для медных труб – это сборное устройство, состоящее из трех частей: латунного или медного корпуса, обжимного кольца, которое еще называют цангой, и гайки

Порядок обжима следующий:

  • на подготовленный конец трубы свободно накидывается гайка;
  • затем надевается цанга;
  • в последнюю очередь надевается корпус фитинга до упора;
  • гайка накручивается вручную по резьбе, одновременно прижимая разрезное кольцо;
  • соединение дотягивается разводным или подобранным по размеру гаечным ключом.

В процессе компрессионного обжима резрезное кольцо плотно обхватывает трубу, создавая прочное и герметичное соединение. Гайка со временем может разболтаться, поэтому трубопроводы с таким типом монтажа необходимо регулярно обслуживать.

Соединения условно разъемные, так как их можно разобрать, однако фрагмент с зажатым кольцом при необходимости придется удалить и установить новый фитинг.

к меню ↑

8.1 Подготовка к монтажу

До проведения монтажных работ медные трубы, соединительные детали, арматура и средства крепления должны быть подвергнуты входному контролю. Трубы, соединительные детали, а также средства крепления должны иметь сопроводительный документ, подтверждающий их соответствие нормативным требованиям.

Трубы должны иметь маркировку указывающую диаметр трубы. На поверхности труб не должно быть механических повреждений и изломов. Трубы не должны быть скручены или сплющены. Сопрягаемые детали не должны иметь выбоин, заусенцев и царапин. Прокладки должны иметь правильную геометрическую форму.

Средства крепления медных труб должны иметь поверхность, исключающую возможность механического повреждения труб и гальванической коррозии. Стальные крепления должны иметь антикоррозионное покрытие либо контактировать с медью через резину, не содержащую хлор. Крепления не должны иметь острых кромок и заусенцев. Размеры хомутов, фиксаторов, скоб должны строго соответствовать диаметру труб.

Необходимые инструменты и материалы

Чтобы провести отопление в частном доме, необходимо заранее подготовить следующие инструменты:

  • рулетку, строительный уровень;
  • режущий инструмент;
  • маркер;
  • герметик или герметизирующую ленту;
  • дрель или перфоратор;
  • сварочный аппарат;
  • разводной ключ;
  • нож.

Кроме того, потребуются такие материалы:

  • трубы;
  • набор поворотных и соединительных элементов;
  • крепежи;
  • запорная арматура.

Инструмент для монтажа

Расчёты

Для создания надёжной системы отопления необходимо рассчитать следующие параметры:

  • максимальную температуру;
  • давление теплоносителя;
  • толщину стенок, внешний диаметр коммуникаций;
  • определить расстояние от котла до потребителей, чтобы подобрать его параметры;
  • коэффициент безопасности;
  • длительность непрерывной работы отопительной системы.

Порядок выполнения работ

Выполнять установку труб отопления нужно в такой последовательности:

  1. Выполняется разметка стен под скрытую укладку коммуникаций или под внешние крепления с учётом заранее разработанного плана.
  2. Подготавливаются каналы для укладки или монтаж креплений к стенкам.
  3. Проводится монтаж отопления пластиковыми, металлопластиковыми или металлическими трубами в соответствии со строительными нормами.
  4. Выполняется внешний осмотр конструкции на наличие дефектов.
  5. После монтажа проводится тестирование системы с рабочими параметрами.
  6. При выявлении течей или недоработок выполняется их устранение.

Возможные ошибки

При монтаже труб системы отопления могут быть допущены такие ошибки:

  • не предусмотрена компенсация теплового расширения, в результате чего происходит деформация или разгерметизация стыков;
  • материалы подобраны неправильно или имеют дефекты;
  • негерметичное соединение;
  • несущие конструкции не выдерживают вес коммуникаций.

Стоит также понимать, что не всегда удаётся на ранних этапах сборки и эксплуатации выявить все дефекты. Поэтому лучше привлечь специалистов, которые выполнят сборочные, тестовые работы.

к меню ↑

8.2 Резка труб

До начала монтажа трубопроводов необходимо выполнить следующие подготовительные операции:

отобрать трубы и соединительные детали, прошедшие входной контроль;

разместить трубу в соответствии с проектом или по месту с учетом припуска на последующую обработку при максимальном использовании материала труб.

Разметка труб может быть осуществлена стандартными мерительными инструментами: измерительной линейкой, складным метром, рулеткой, а также специально изготовленным шаблоном и разметочным приспособлением. Метки для последующей резки на трубах наносятся карандашом или маркером. Недопустимо нанесение царапин или надрезов на поверхность трубы вне места резки.

Трубы должны быть ровно обрезаны. Резку труб следует производить мелкозубой ножовкой по металлу согласно разметки под углом 90 градусов к оси трубы, не допуская смятии трубы и образования заусенцев. Либо использовать для этой цели труборез. Косина реза должна не превышать значения указанные в таблице.

Наружный диаметр(мм) Косина реза(мм)
6 мм-18 мм 2 мм
22 мм-42 мм 3 мм
54 мм-76 мм 4 мм
88 мм-108 мм 5 мм

После нарезки обязательно нужно очистить от заусенцев и стружки наружную и внутреннюю стороны полученных торцов, при помощи напильника или шабера, либо специального фаскоснимателя (гратоснимателя). Удаление заусенца образующегося при резке труб, а при необходимости и грата образующегося при пайке, является обязательным требованием для обеспечения длительного срока службы медных систем.

Для устранения овальности необходимо осуществлять калибровку концов труб с помощью специальных инструментов – калибраторов. Размотку бухт необходимо осуществлять так, чтобы маркировка на трубах находилась на одной образующей поверхности трубы.

к меню ↑

8.3 Прокладка труб

Перед пайкой и разводкой систем делается подготовка – делаются необходимые штробы, пробиваются проёмы. Прокладку медных труб в помещении осуществляют после окончания строительных работ и установки элементов крепления, а при открытой прокладке – окончания и отделочных работ. Монтаж труб также должен проводиться после окончания сборки металлоконструкций. Прокладку труб следует вести без натяга.

Во избежание попадания грязи и мусора в трубы свободные их концы необходимо закрывать заглушками. Не допускаются сплющивание и переломы трубопроводов во время монтажа. При смятии трубу следует выпрямить и придать ей цилиндрическую форму деревянным или резиновым молотком. Такую операцию допускается осуществлять только один раз на конкретном участке.

Между медными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 50 мм (с учетом толщины изоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления. Устройство теплоизоляции на трубопроводах водоснабжения и отопления следует проводить в полном соответствии с проектом.

к меню ↑

8.4 Подсчет фитингов

Для того чтобы осуществить монтаж медных трубопроводов обязательно применяются фитинги. Они могут быть либо обжимными, либо паечными. В первом случае соединение будет разъемным, во втором — неразъемным.

Выбор фитингов будет также оказывать влияние на крепление всех элементов.

Их количество напрямую зависит от выбранного оборудования и схемы системы отопления, а также от типа приобретенных изделий. Длина последних может быть от 50 сантиметров до 25 метров.


к меню ↑

8.5 Гнутье

Повороты трубопроводов следует осуществлять с применением стандартных угольников и отводов, а также элементов гнутья. Самостоятельный изгиб мягких труб наружного диаметра до 22 мм можно осуществлять вручную с минимально допустимым радиусом изгиба не менее шестикратного значения наружного диаметра трубы. Изгибание при помощи трубогибочных пружин производится при соблюдении минимально допустимых радиусов изгибов в соответствии с таблицей. Не допускается замятий, волн и складок на внутренней, по отношению к центру изгиба поверхности труб.

Мягкие трубы (в бухтах) гнутся легко. Холодная гибка полутвердых и твердых труб с размерами диаметра 22мм и выше допускается только после предварительного смягчающего отжига. Нагрев при этом достигает температуры 650°С и медь переходит в «мягкое» состояние. Горячая гибка более сложна технологически, но нагрев происходит до 550°С и труба «отжигается» меньше. Для загиба труб применяется специальный трубогиб для каждого диаметра медных труб.

Изгибы позволяют сэкономить использование отводов, сокращают количество соединений и плавный загиб позволяет избежать возникновению лишних сопротивлений току воды на месте соединений и поворотов. Если для монтажа требуются участки труб сложной формы, то независимо от вида медной трубы, во избежание образования заломов и сплющивания, ее сгибание необходимо выполнять специальным инструментом – трубогибом или сгибающей пружиной. Плохо выполненный изгиб медной трубы может привести впоследствии к коррозийному повреждению за счет изменения структуры потока (турбулентность) жидкости.

к меню ↑

8.6 Сборка

После подсчета нужного количества фитингов начинается сборка труб. Для начала края изделий покрываются тонким слоем флюса. Процедура необходима для того, чтобы предотвратить процесс окисления, который обязательно возникает в момент нагревания элементов. Этот способ обработки предотвращает оседание на соединении посторонних веществ, негативно влияющих на прочность.

Обжатые фитингами концы труб при помощи специальных клещей зажимаются. Именно это давление осуществляет фиксацию.

к меню ↑

9 Ограничения при использовании медных труб

Для меди существуют следующие эксплуатационные ограничения, обусловленные свойствами металла:

  • Мягкость, обеспечивающая пластичность труб и удобство их монтажа, налагает ограничение на допустимые скорости водяного потока. Для длительной службы системы водоснабжения оптимальны значения до 2 м/с.
  • Из-за мягкости меди к чистоте воды предъявляют следующие требования – в ней не должно быть механических загрязнений, что достигается установкой на вводе соответствующих фильтров. Взвешенные частицы способны вызвать эрозию (вымывание материала стенок трубы) за счет механического воздействия.
  • Поверхность меди покрыта оксидной пленкой, возникающей естественным путем и являющейся защитным слоем. Хлор, присутствующий в воде, преобразует эту пленку в настоящую патину, которая обеспечивает трубе еще более высокую защиту. Это происходит только при общей жесткости водяного потока 1,42–3,1 мг/л с рН в пределах 6,0–9,0. В противном случае патина будет разрушаться, а это приведет к непрерывному ее восстановлению за счет расходования меди, что может существенно уменьшить срок эксплуатации трубопровода.
  • В питьевом водоснабжении для соединения труб не допустимо использование свинцовых припоев (свинец является токсичным веществом).
  • При монтаже медного трубопровода требуется проводить все операции так, чтобы не уменьшить срок службы системы с расчетных 50 лет. При сгибании труб не допустимы их заломы, так как это будет нарушать ламинарность потока воды. Нельзя допускать перекручивания трубы. В случае замятия правку проводят не более 1 раза.
  • Заусенцы и образовавшийся после пайки грат подлежат удалению, так как способствуют возникновению турбулентных завихрений водяного потока с сопутствующей эрозией, что приведет к уменьшению срока службы медного трубопровода.
  • Перегрев при пайке, особенно сильный, может привести к получению негерметичного соединения или потере прочности меди, вплоть до порыва.
  • Флюс, используемый при пайке, должен быть обязательно удален промывкой, так как является агрессивным веществом и может способствовать коррозии трубы.
  • Запрещено монтирование после медных труб по направлению водяного потока элементов из алюминия, цинка, стали для предотвращения коррозии последних. При несоблюдении этого условия требуется применение пассивных анодов (из магния, например).
  • Переход с медной на трубу из других металлов рекомендуется осуществлять через латунные, бронзовые или из нержавеющей стали фитинги во избежание быстротечной коррозии последних.

Несмотря на существующие ограничения по применению, на сегодняшний день медные трубы считаются наилучшим материалом для обустройства водопроводных систем.

к меню ↑

10 Нюансы монтажа медных магистралей

Слесари-сантехники, обладающие набором инструмента и опытом работы с медью, выполняют целый ряд действий в процессе монтажа медных трубопроводов:

  • зачистка, калибровка, резка;
  • придание нужной формы;
  • обжатие, пайка, соединение.

Эти же действия может выполнить своими руками каждый владелец квартиры или частного дома.

Подготовка медной трубы к пайке
Залогом качественного монтажа медных труб с применением пайки является тщательная подготовка к процессу. Соединяемые элементы необходимо обработать – обрезать по размеру, очистить, подогнать стык, создавая тем самым условия для качественного монтажа

Главное – познать нюансы технологии и секреты производства таких работ. Для выполнения каждого действия требуется соответствующий инструмент.

Как правило, в инструментальный набор слесаря входят:

  • труборез медных труб или ножовка по металлу;
  • напильники, наждачная бумага, ветошь;
  • ключи слесарные гаечные;
  • ключ газовый №1;
  • калибратор ручной, трубогиб;
  • горелка газовая, флюс, припой, лента фум.

Началу монтажных работ всегда предшествуют мероприятия, направленные на расчёт и составление схемы разводки водопровода или системы отопления.

Схема водопровода из медных труб
Наличие схемы разводки трубопроводов и подключения сантехнических приборов существенно облегчает монтажные работы. Схема позволяет точно определить финансовые затраты на монтаж и рационально распределить время исполнения работ

Исходя их схемы, рассчитывается необходимое количество медных труб, их размер длины, диаметр, а также число дополнительных деталей монтажа.

к меню ↑

11 Советы опытных монтажников

Немало полезной информации о монтаже фреонопроводов можно получить от опытных монтажников систем кондиционирования

Особенно важно передавать данные сведения проектировщикам, поскольку одной из проблем проектной отрасли является ее оторванность от монтажа. Как следствие, в проекты закладываются трудно реализуемые на практике решения

Как говорится, бумага все стерпит. Начертить легко — выполнить сложно.

К слову, именно поэтому все курсы повышения квалификации в Учебно-консультационном центре АПИК проводят преподаватели, имеющие опыт в сфере строительно-монтажных работ. Даже для менеджерских и проектных специальностей приглашаются преподаватели из сферы реализации для обеспечения комплексного восприятия отрасли слушателями.

Итак, одно из основных правил — обеспечить на проектном уровне удобную для монтажа высоту прокладки фреоновых трасс. Расстояние до потолка и до фальшпотолка рекомендуется выдерживать не менее 200 мм. При подвесе труб на шпильки наиболее комфортные длины последних — от 200 до 600 мм. Со шпильками меньшей длины трудно работать. Шпильки большей длины также неудобны в монтаже и могут раскачиваться.

При монтаже трубопроводов в лотке не следует подвешивать лоток к потолку ближе, чем на 200 мм. Более того, рекомендуется оставлять около 400 мм от лотка до потолка для комфортной пайки труб.

Наружные трассы удобнее всего прокладывать именно в лотках. Если позволяет разуклонка, то в лотках с крышкой. Если нет — трубы защищают иным способом.

Неизменная проблема многих объектов — отсутствие маркировки. Одно из самых распространенных замечаний при работе в сфере авторского или технического надзоров — промаркировать кабели и трубопроводы системы кондиционирования. Для удобства эксплуатации и последующего обслуживания системы рекомендуется маркировать кабели и трубы каждые 5 метров длины, а также до и после строительных конструкций. В маркировке следует использовать номер системы, тип трубопровода.

При монтаже различных трубопроводов друг над другом на одной плоскости (стене) необходимо устанавливать ниже тот, у которого наиболее вероятно образование конденсата в процессе эксплуатации. В случае параллельного прокладывания друг над другом двух газовых линий различных систем, ниже должен быть установлен тот, в котором течет более тяжелый газ.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
