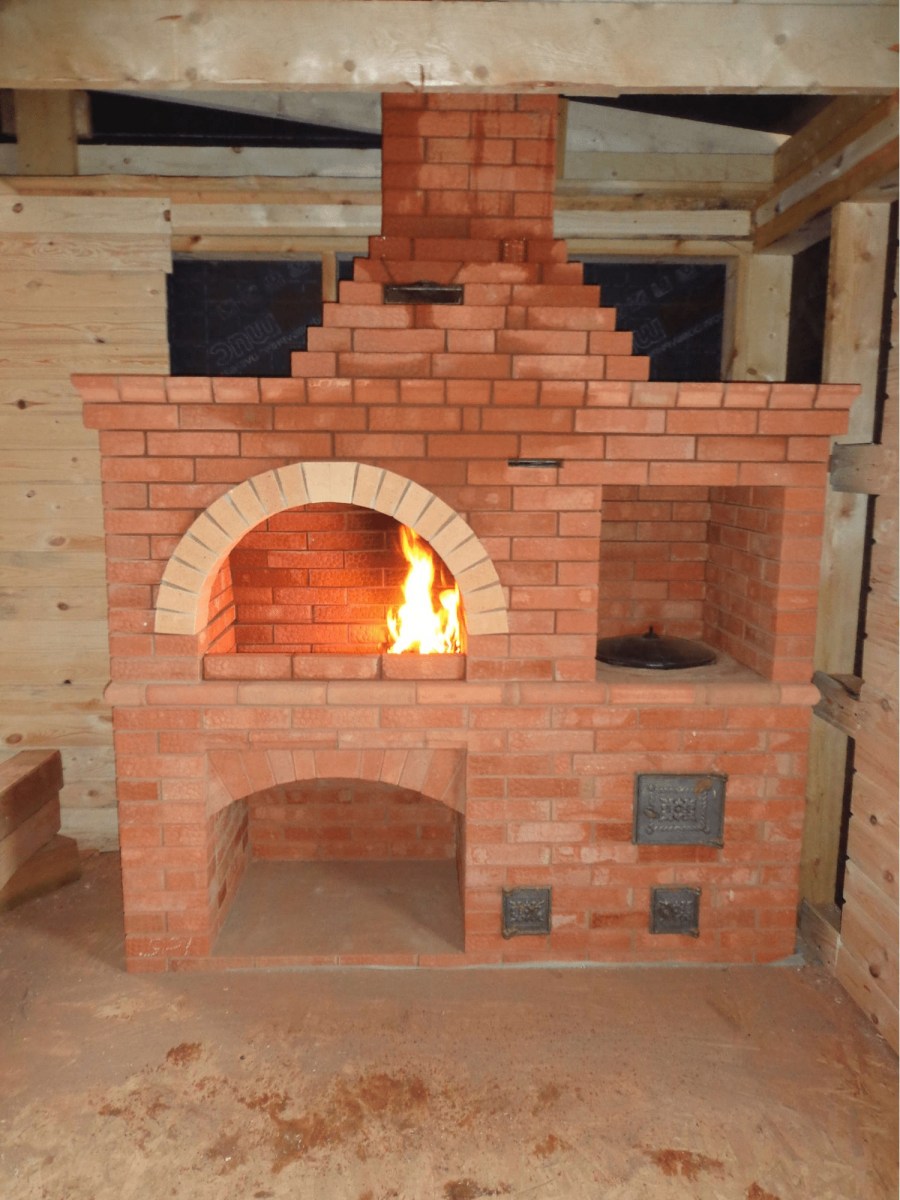

    4. Мангал из кирпича с печью под казан
    5. Барбекю из кирпича
    6. Подсказки по строительству мангалов из кирпича
    7. Обустройство топки мангала из кирпича своими руками
  4. Мини-версия барбекю
    1. Как класть кирпич?
    2. Как строить?
    3. Как украсить?
  5. Порядовка для кирпичной барбекю – залог точной и крепкой кладки
    1. Контрольное приспособление
    2. Значение схематичной структуры
    3. Сбалансированное основание
    4. Возведение печи по порядовке
    5. Заключительные работы
  6. Общие советы по строительству
  7. Рекомендации по эксплуатации мангала

1 Мангал из кирпича

Мангалы для загородного дома или дачи сильно отличаются от переносных или быстровозводимых конструкций. Один из главных плюсов – это возможность хранить все приспособления в одном месте и они не будут мешать в гараже или в доме.

Ещё один немаловажный плюс – равномерное распределение жара по всей части мангала. Благодаря этому плюсу блюда получаться более сочными и насыщенными.

Плюс в том, что мангалы из кирпича бывают закрытыми, с отдельной коптильней и плитой для казана. Это сокращает время на приготовления сразу нескольких блюд.

Стоит учесть, что мангалы из кирпича безопасны и очень устойчивы, ведь их невозможно уронить человеку, в отличие от переносных конструкций.

к меню ↑

1.1 Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

  • печь;
  • отделение для установки казана;
  • мангал;
  • барбекю;
  • коптильный шкаф;
  • отделение для укладки дров.

Конструкция мангала из кирпича

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

к меню ↑

1.2 Достоинства и недостатки

Достоинства:

  • прочность, надежность;
  • удобство готовки пищи;
  • кирпич не так сильно нагревается, как металлические конструкции, что делает его безопасным для пользователей;
  • возможность расширить конструкцию, пристраивая дополнительные отделения;
  • привлекательный, солидный внешний вид.

Недостатки:

  • кирпичный мангал — стационарное сооружение, которое нельзя перенести на другое место;
  • необходимо обеспечить допустимые расстояния от построек, заборов, дорог и прочих элементов благоустройства участка (как своих, так и соседских);
  • для крупных построек надо делать фундамент, хоть и небольшой.

к меню ↑

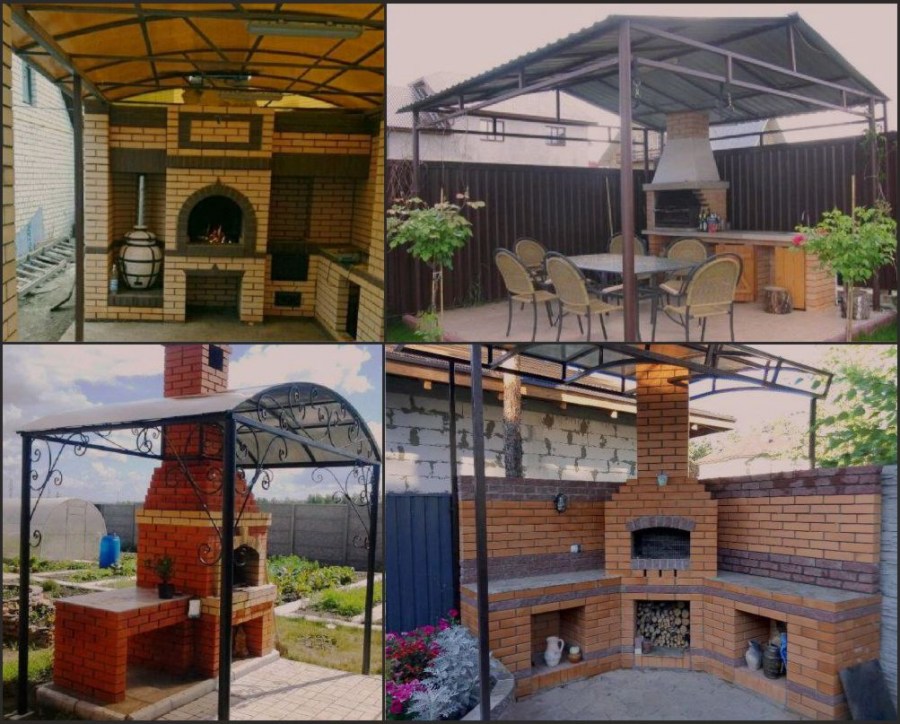

1.3 Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

  • личные предпочтения владельца участка;
  • размеры участка, возможность обеспечить противопожарные зазоры;
  • финансовые возможности;
  • другие соображения (наличие опыта, навыков и т.д.)

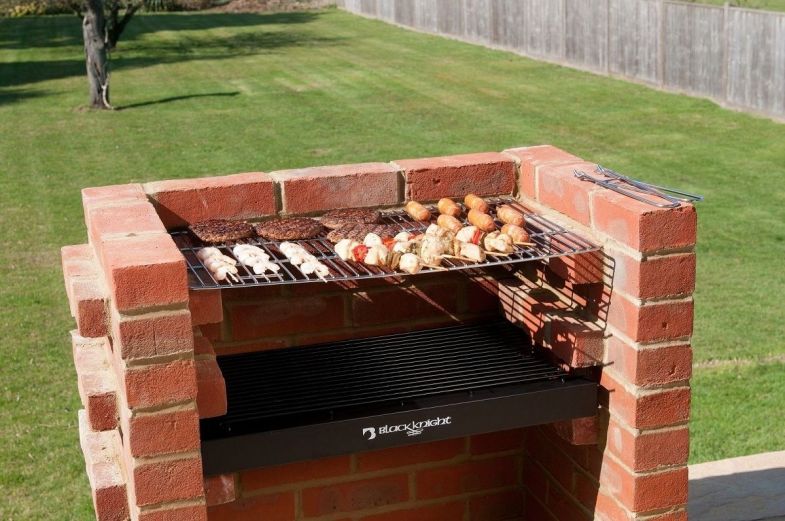

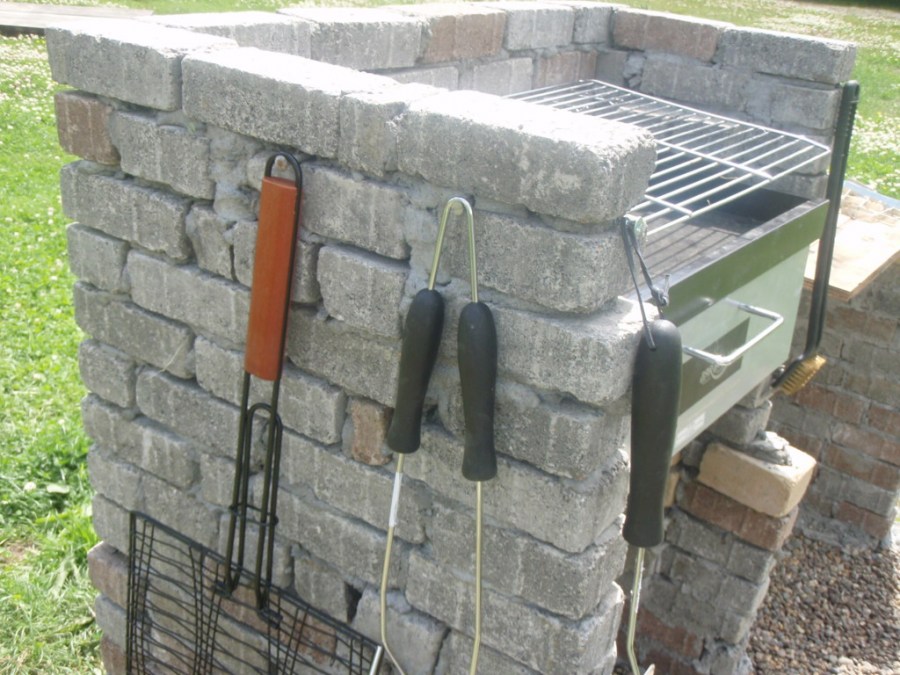

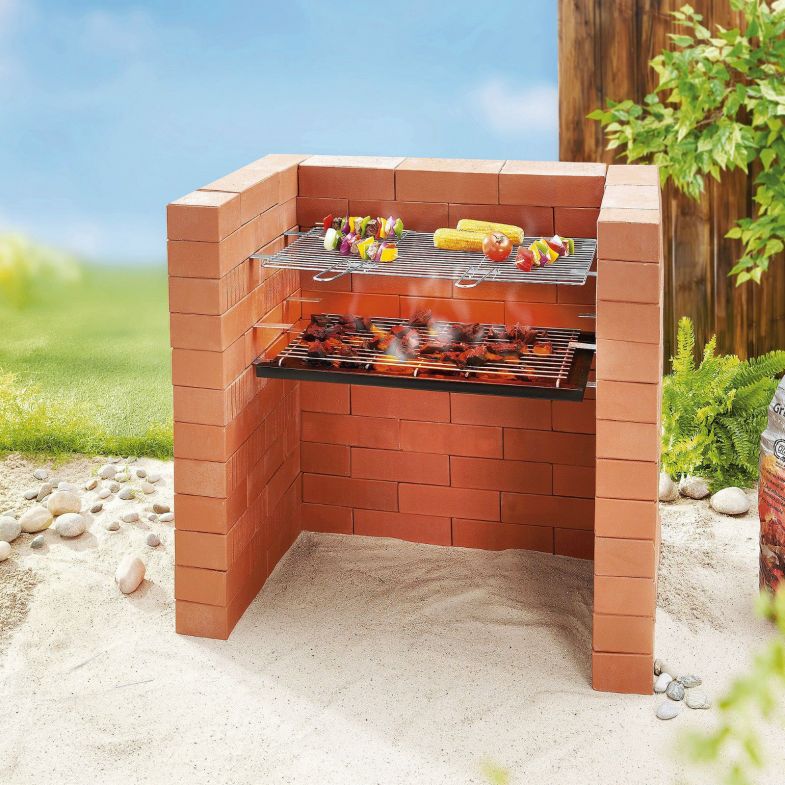

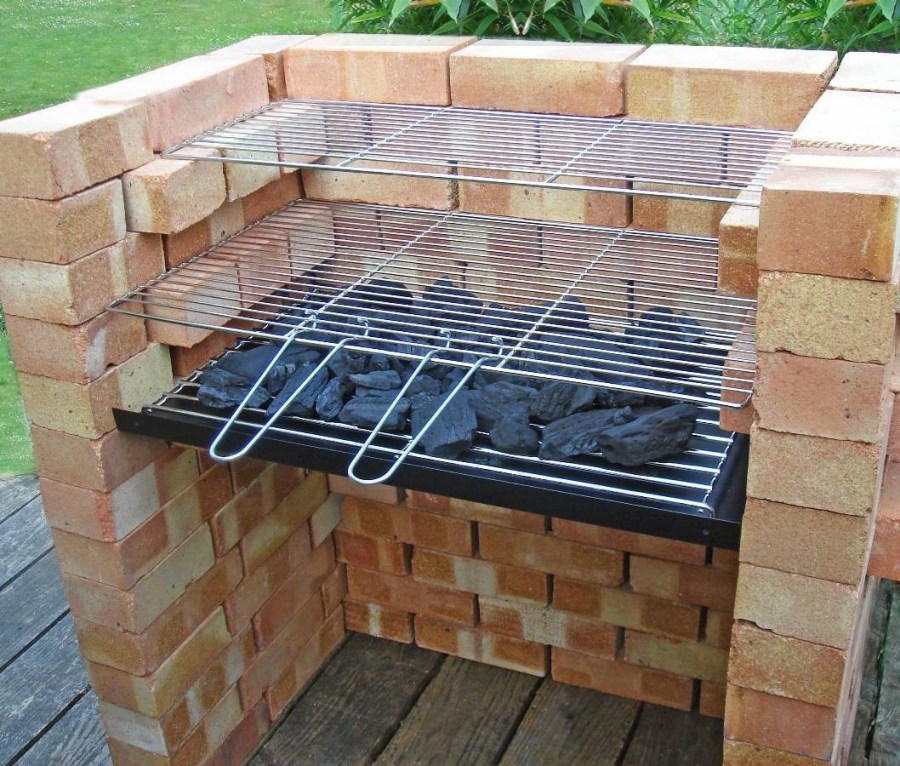

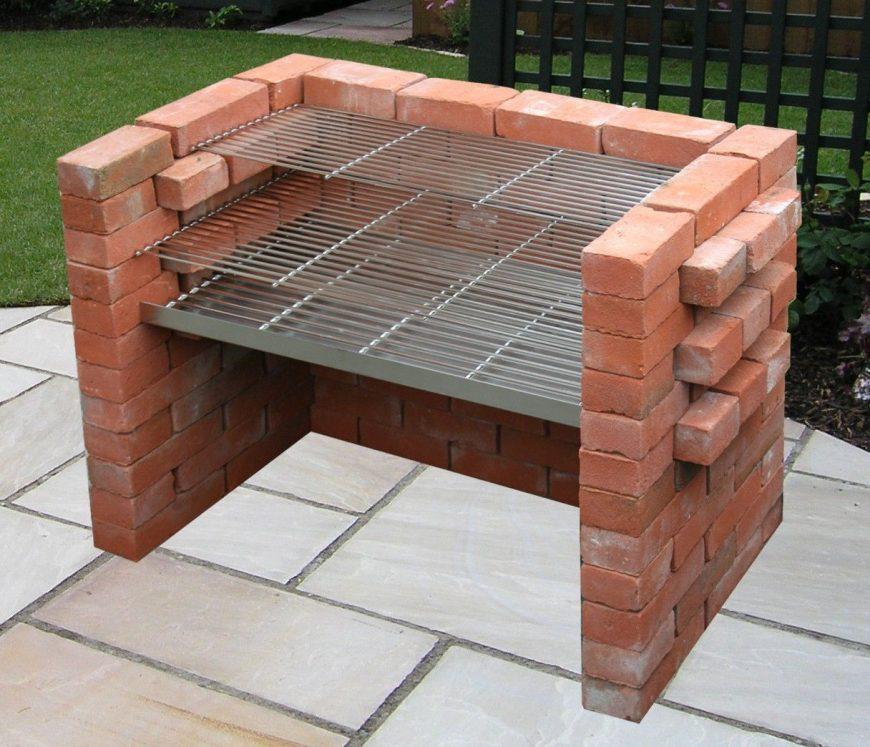

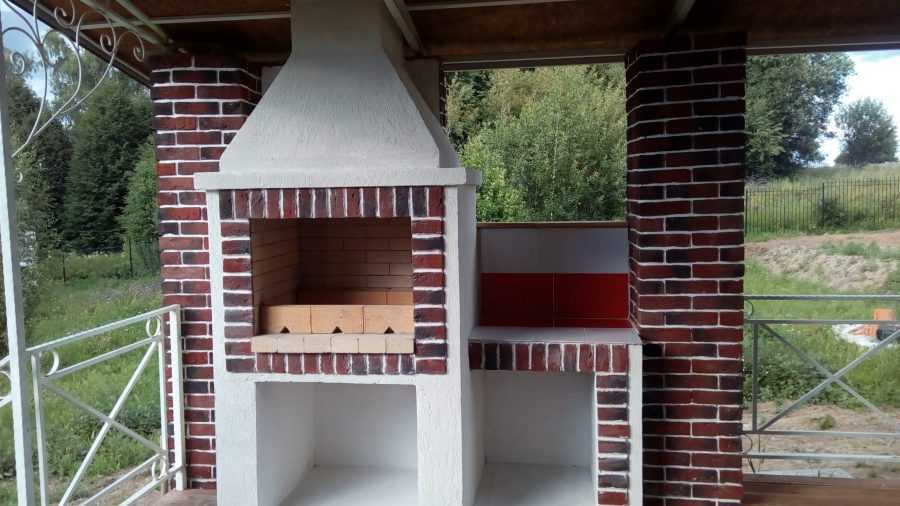

Простой мангал из кирпича
Простой мангал из кирпича
Мангал из кирпича с водопроводом
Мангал из кирпича

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

  • со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
  • со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

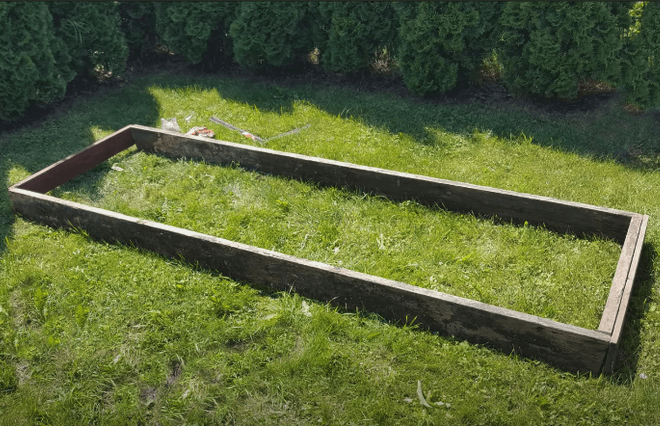

Фундамент для мангала из кирпича
Фундамент для мангала из кирпича
Фундамент для мангала из кирпича

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

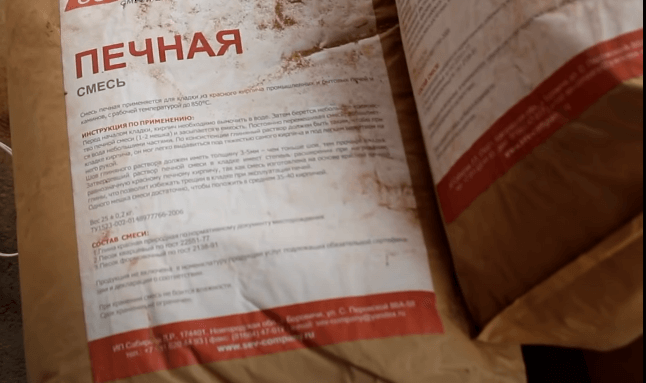

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

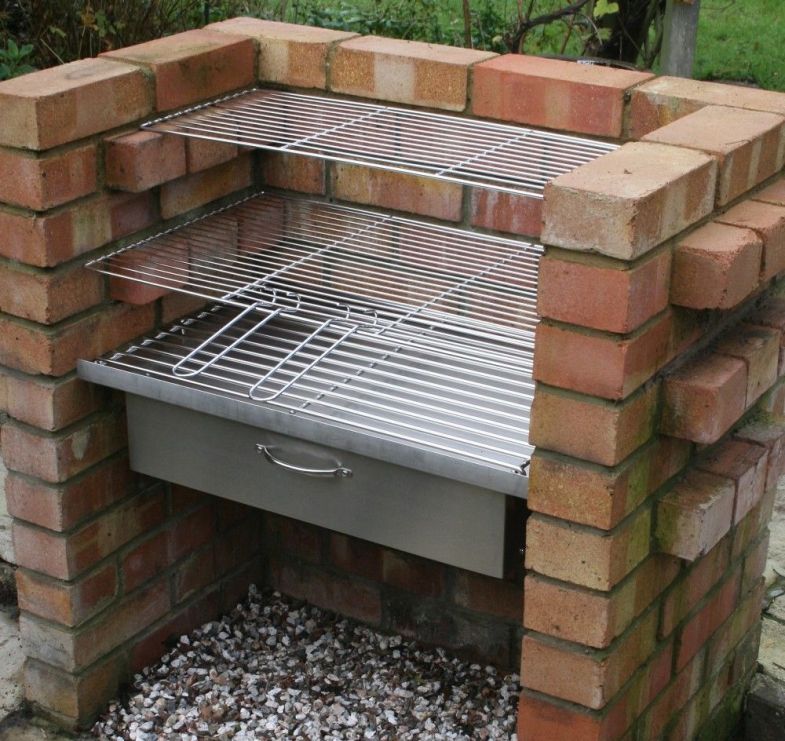

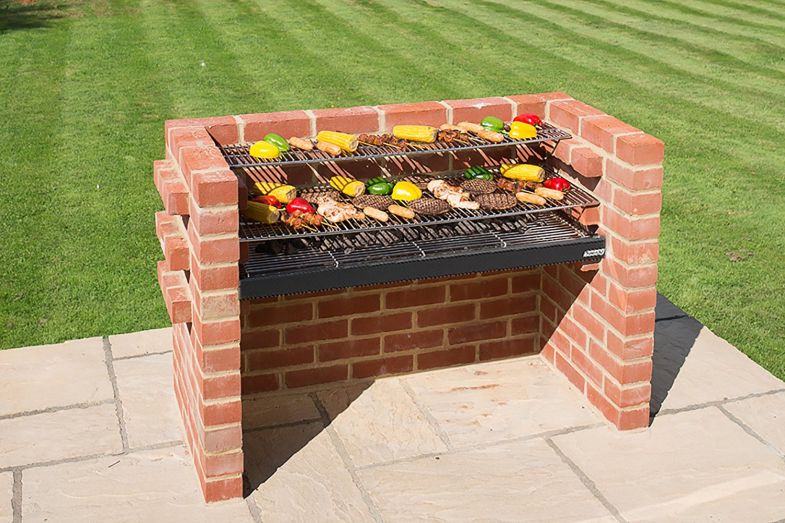

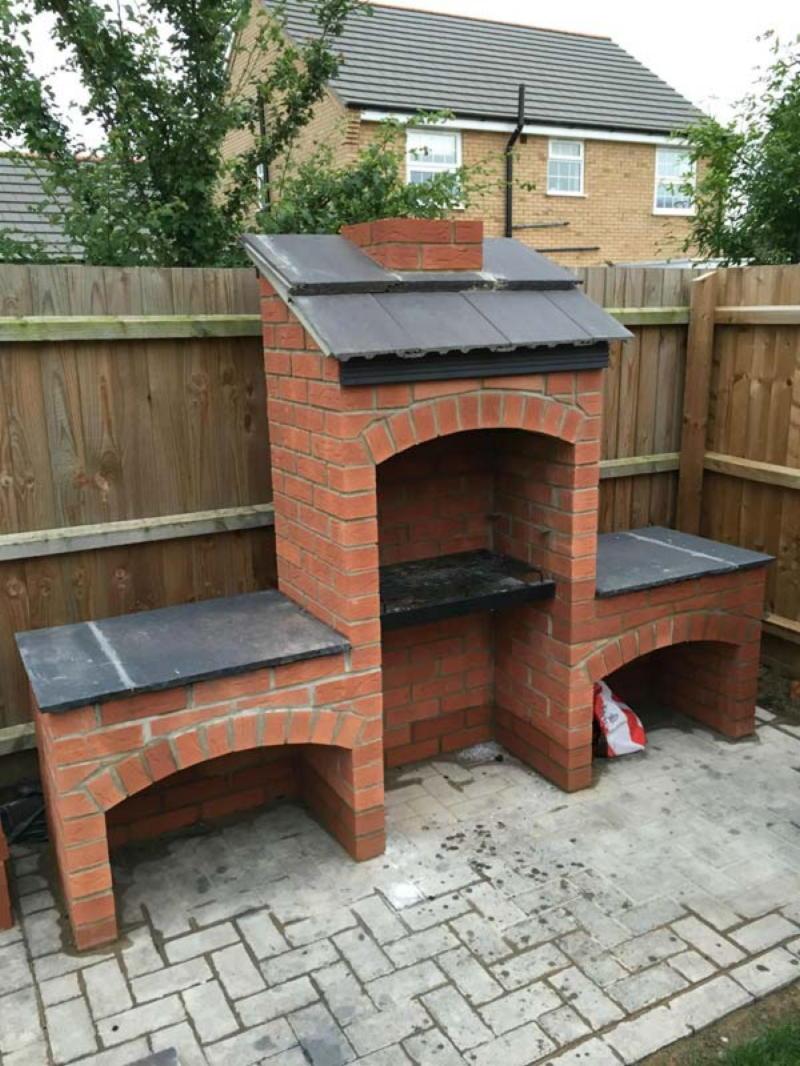

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

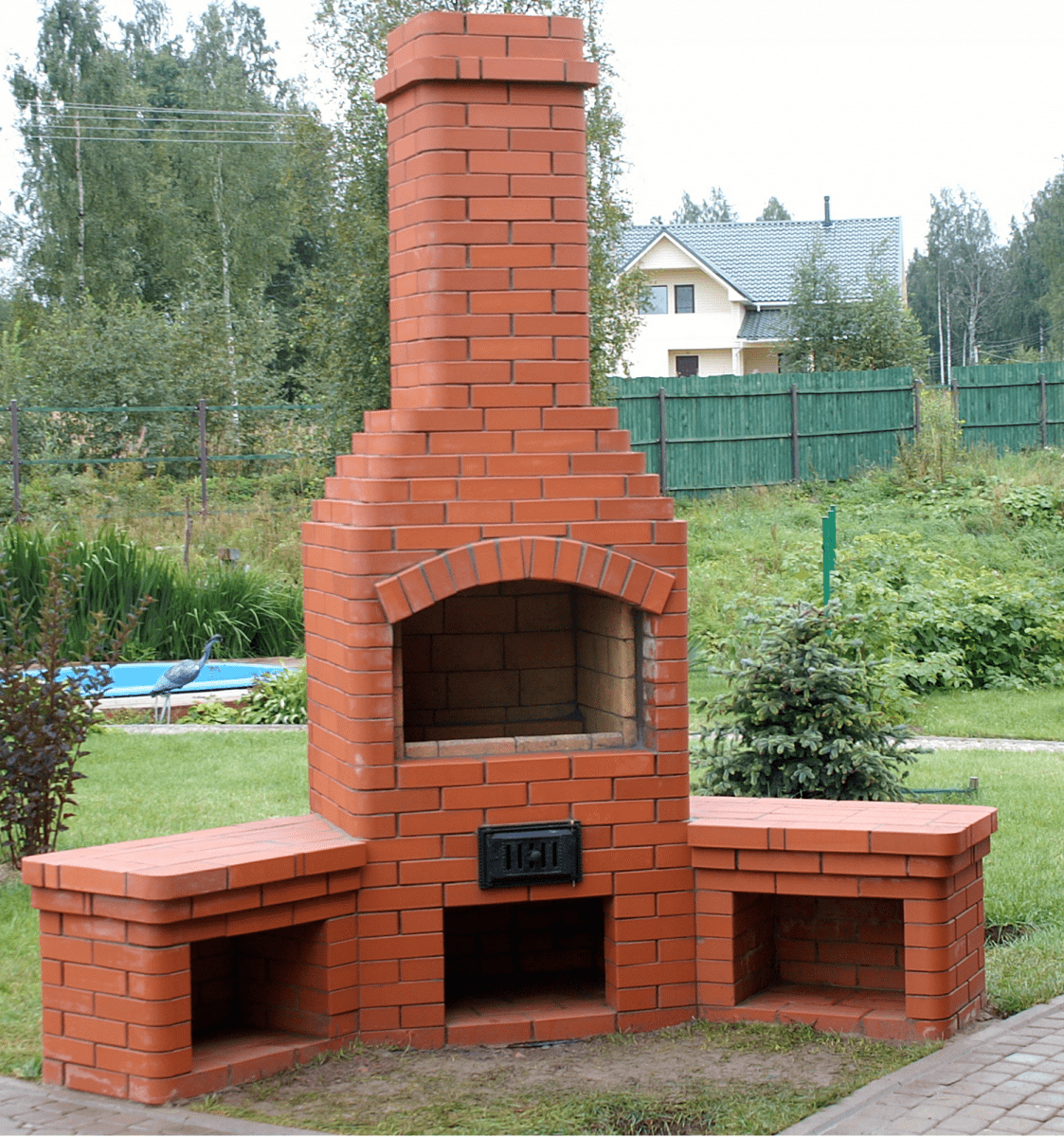

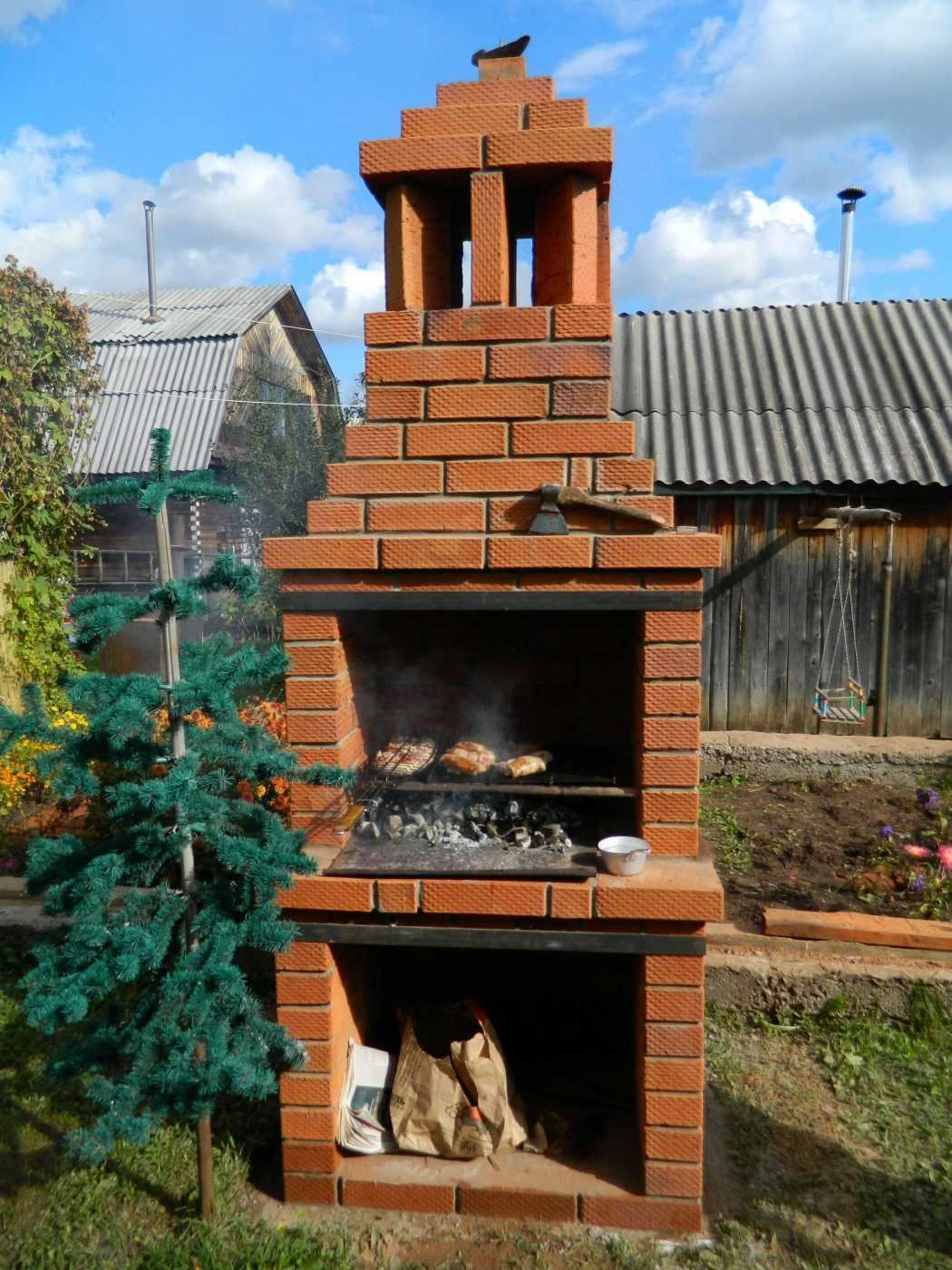

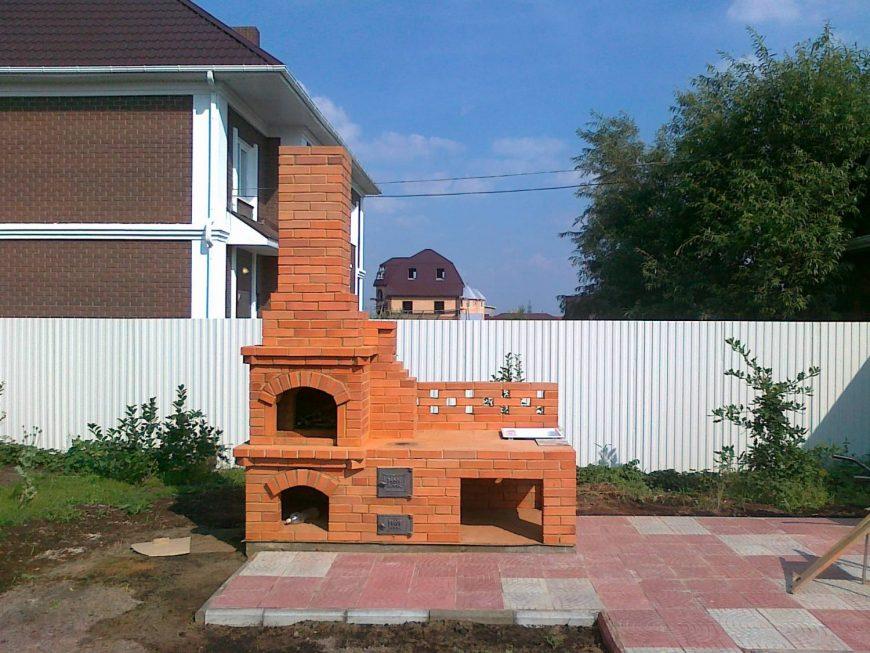

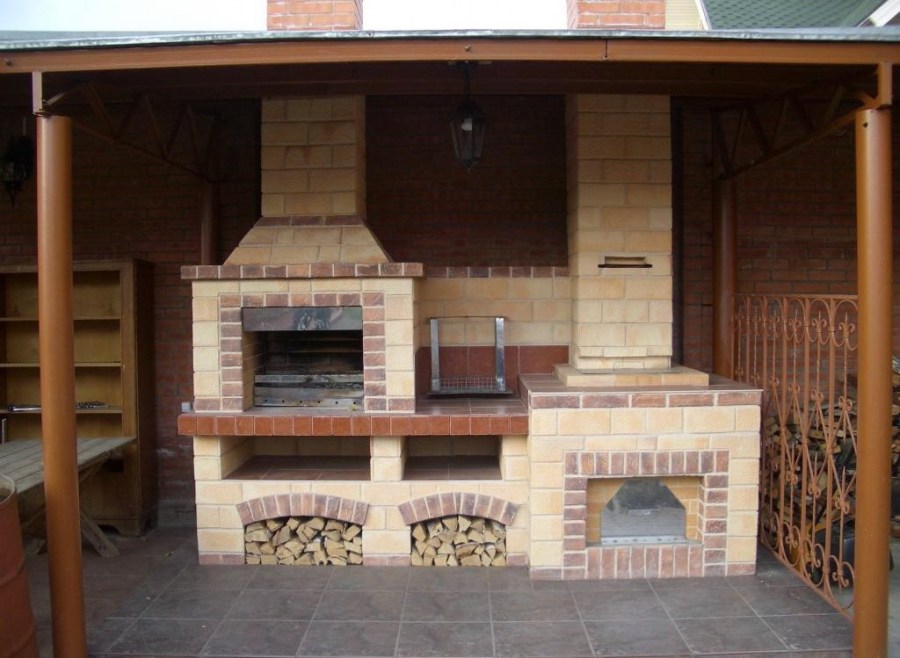

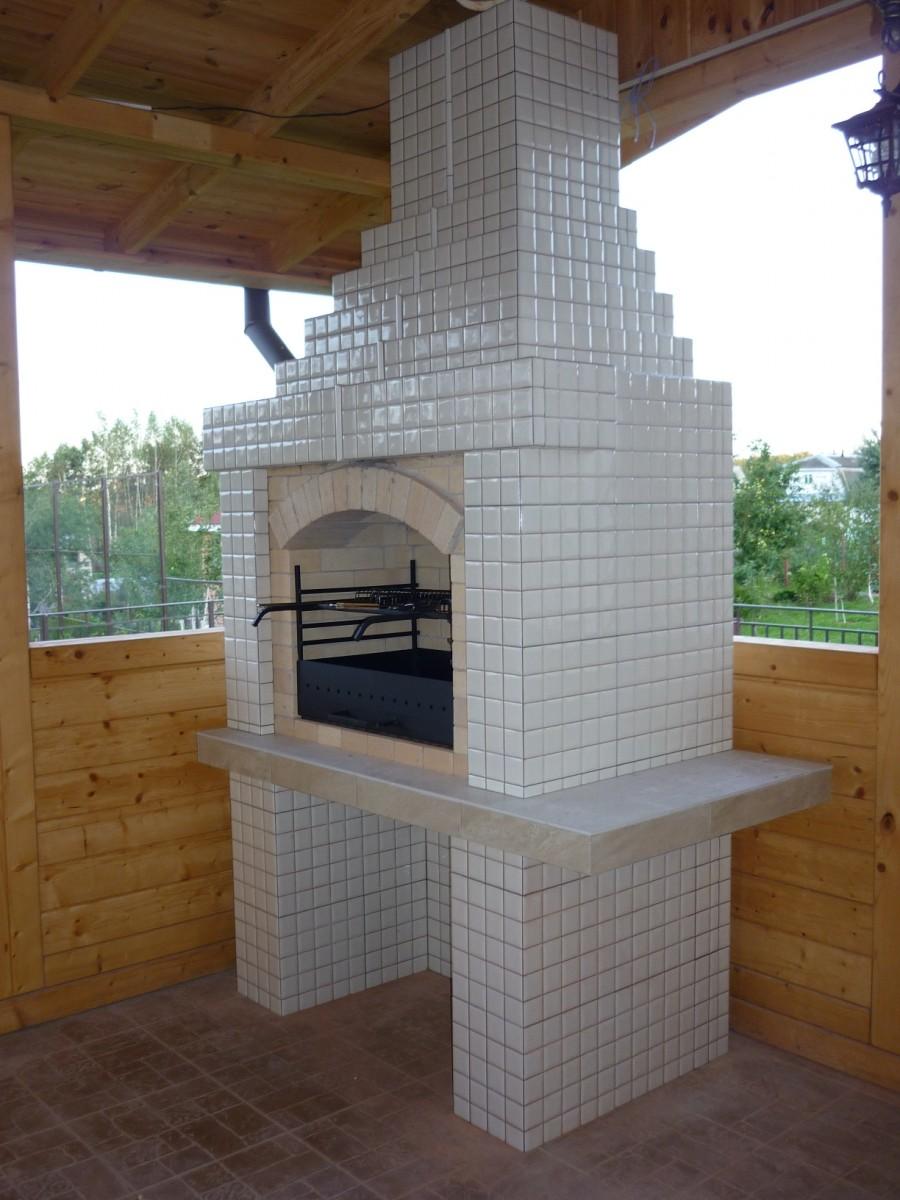

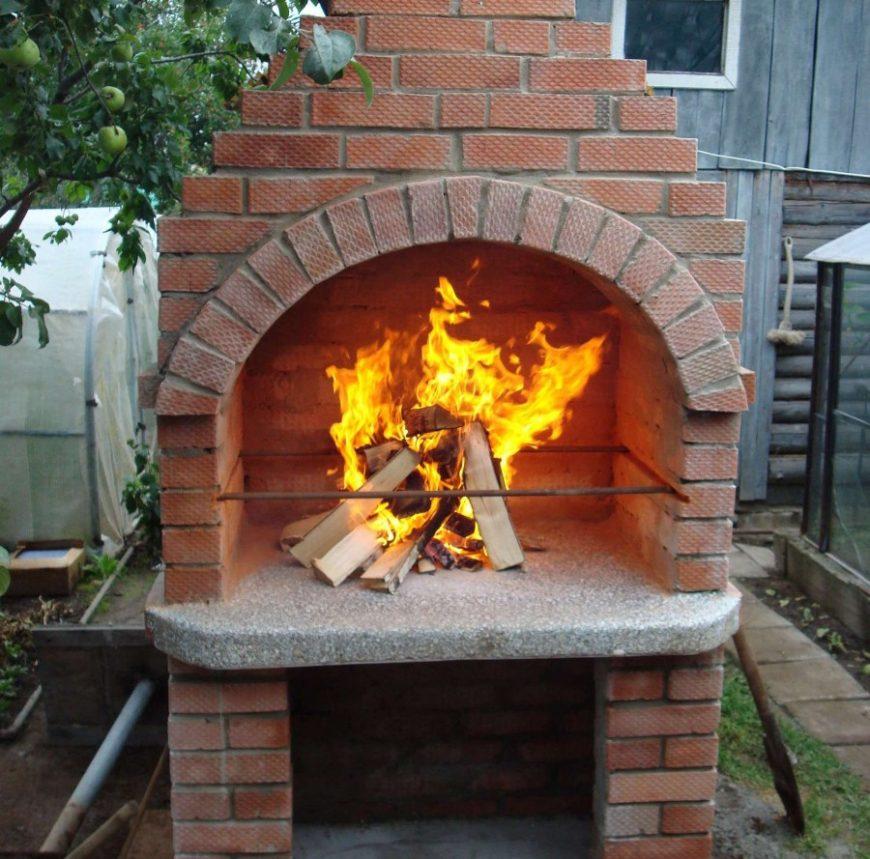

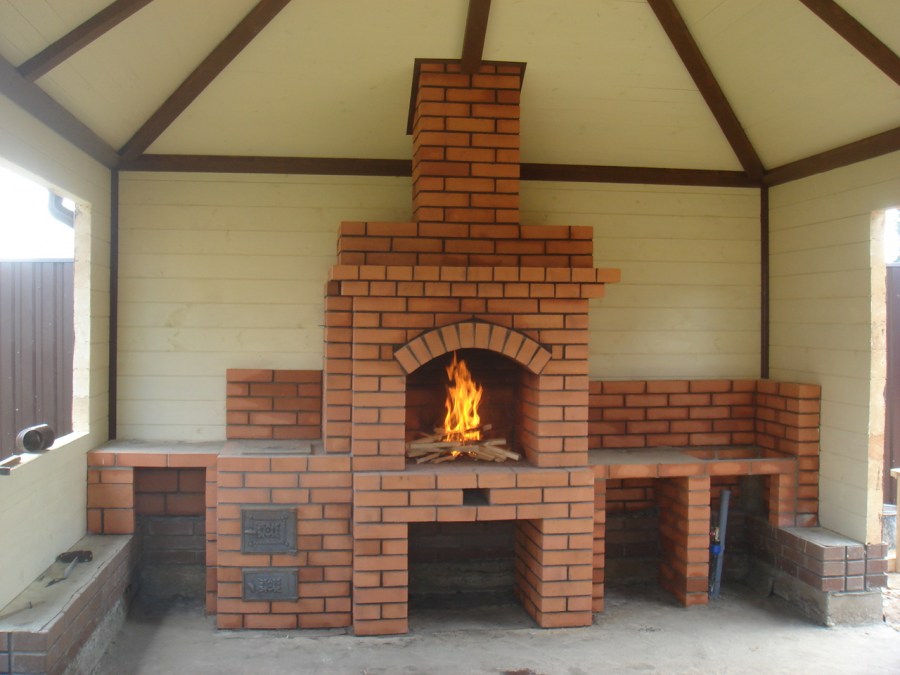

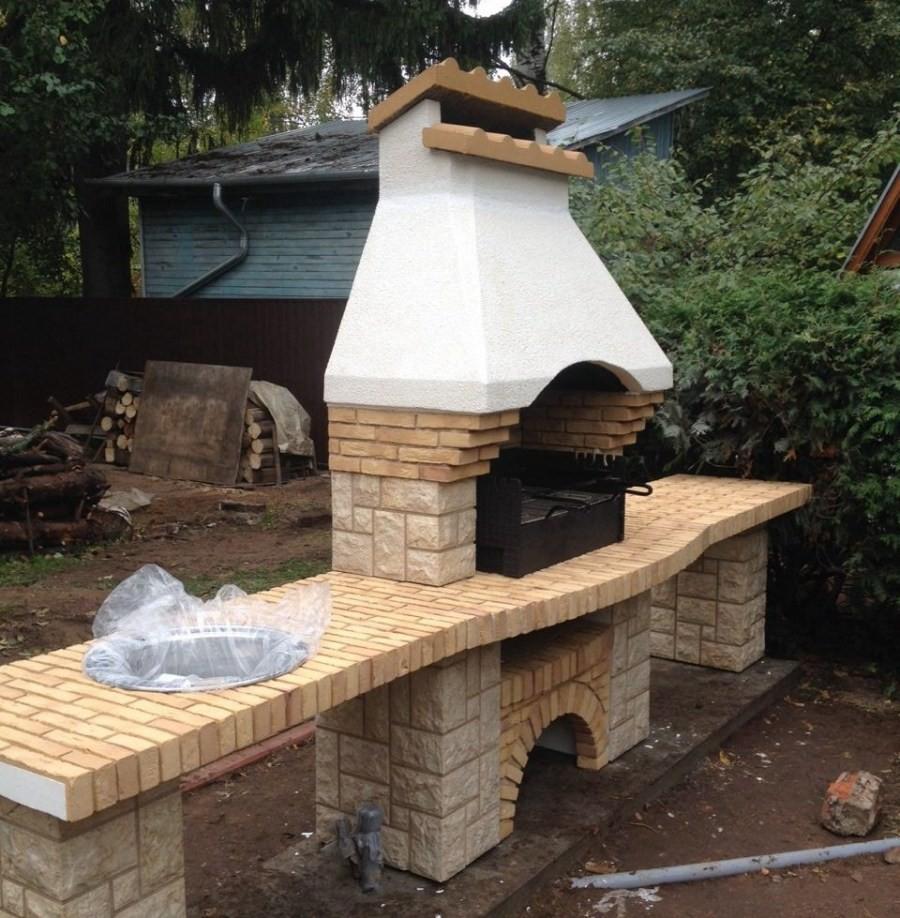

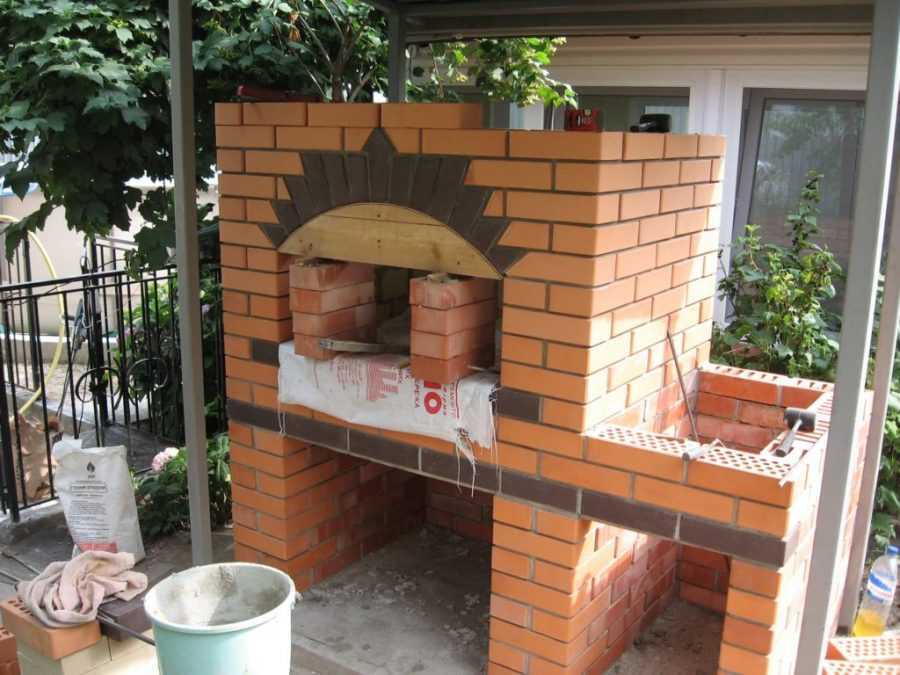

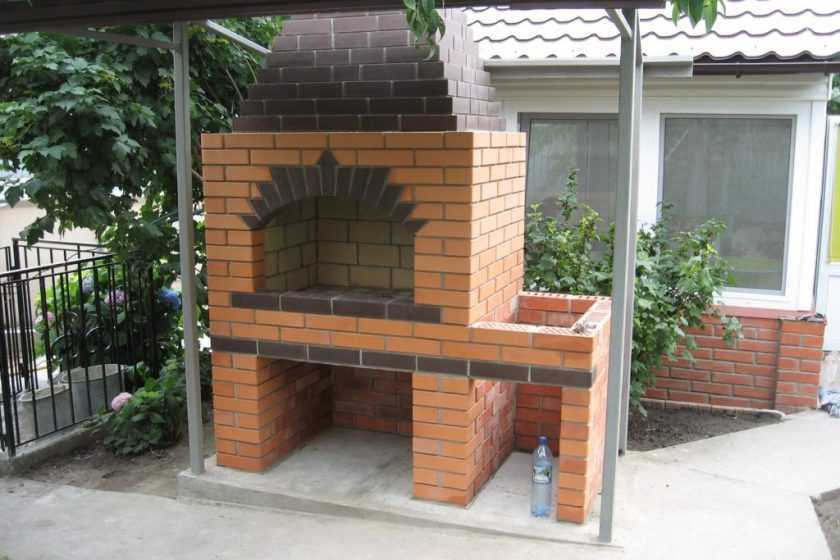

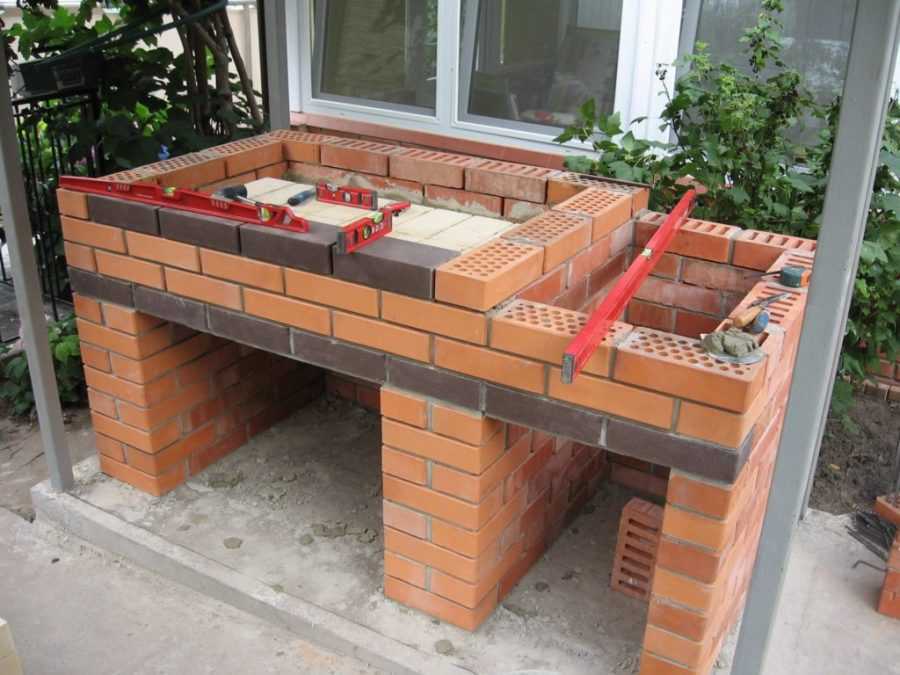

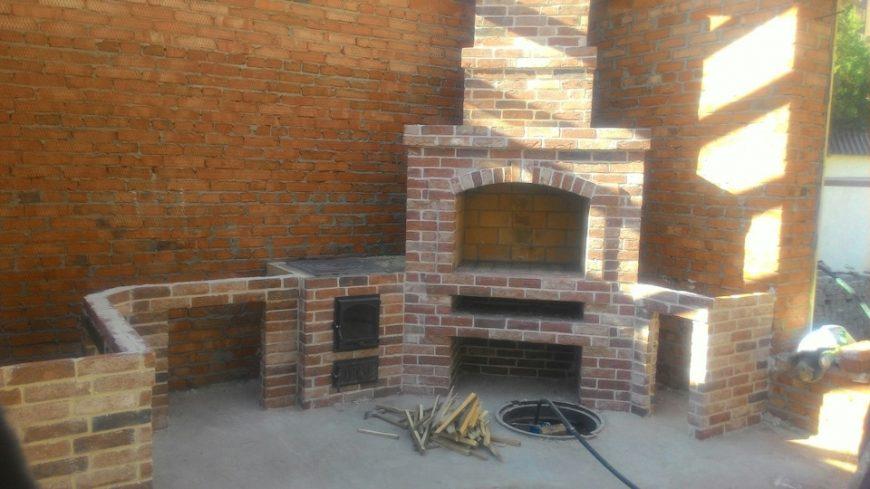

Вариант с дымоходом

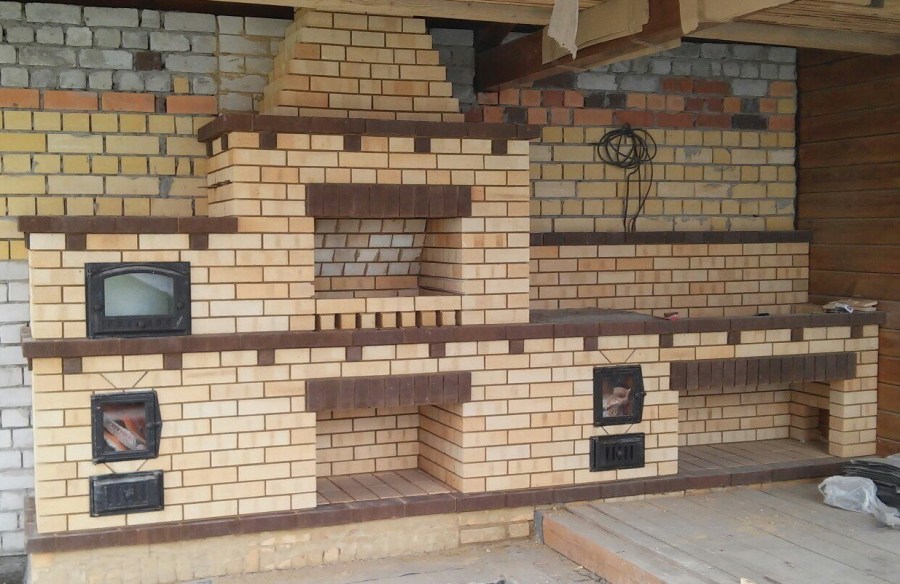

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

  • ниша для дров (под решетками);
  • ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
  • полноценная общая столешница;
  • кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки.

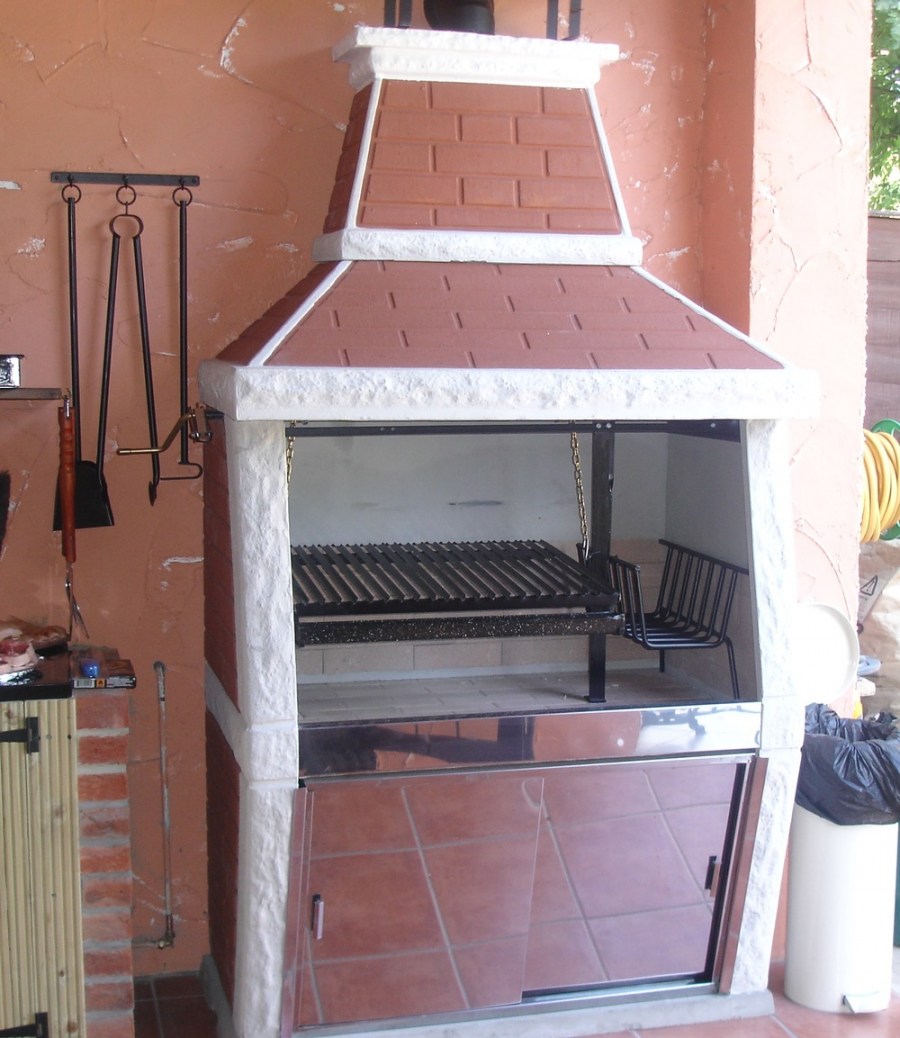

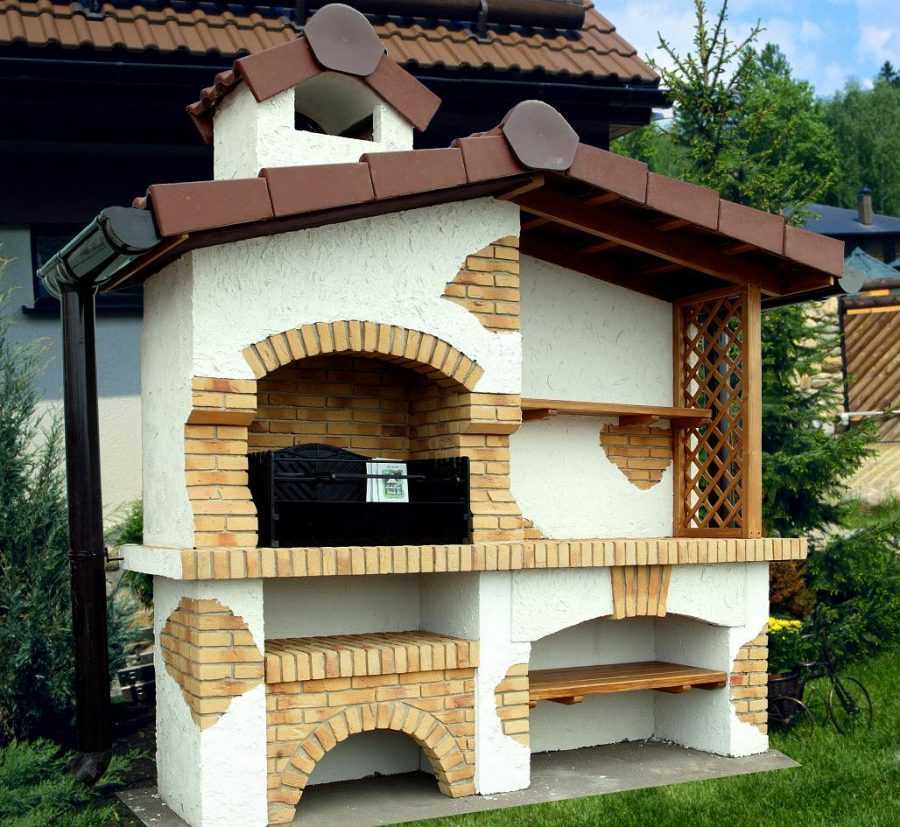

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

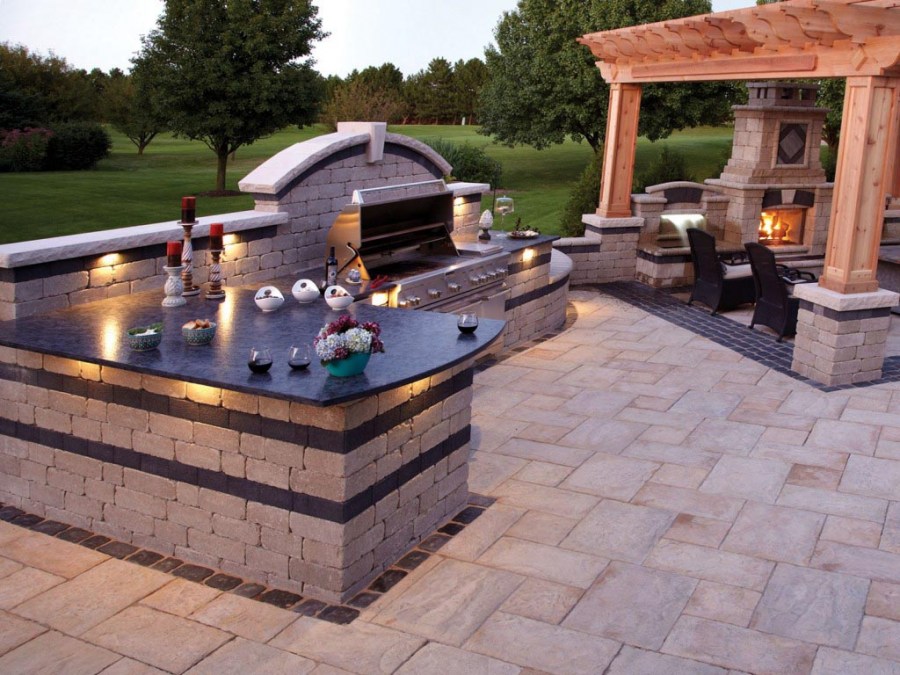

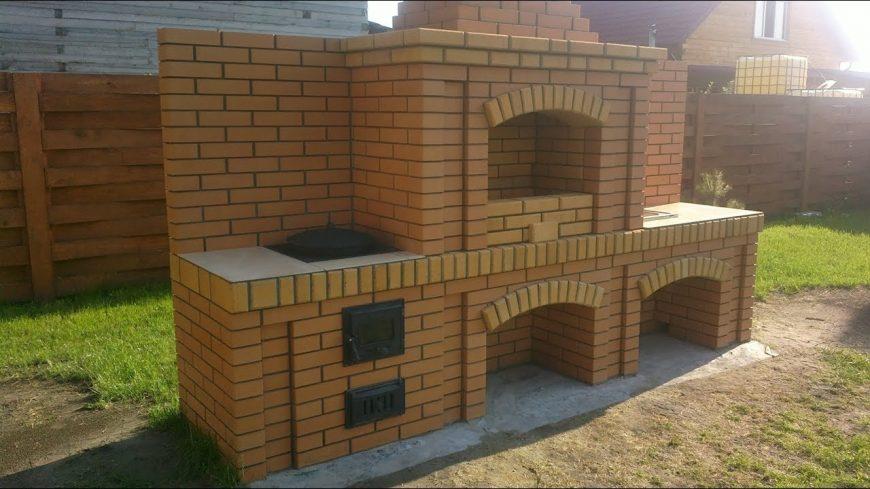

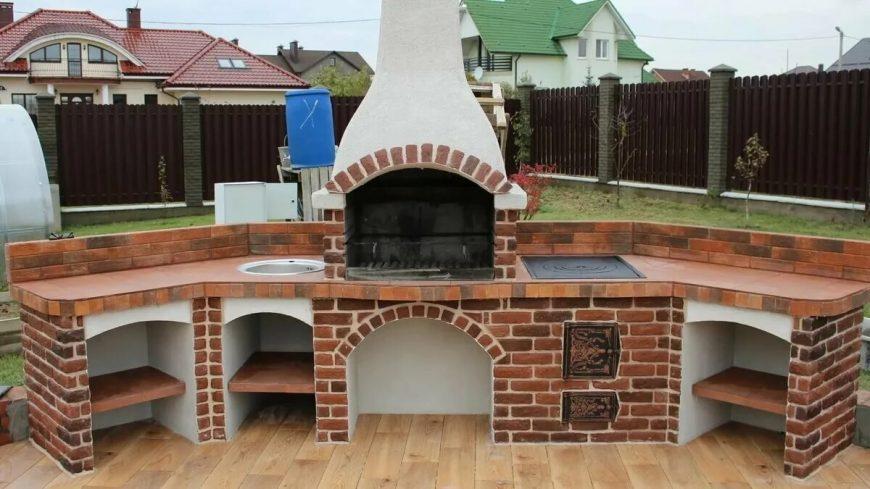

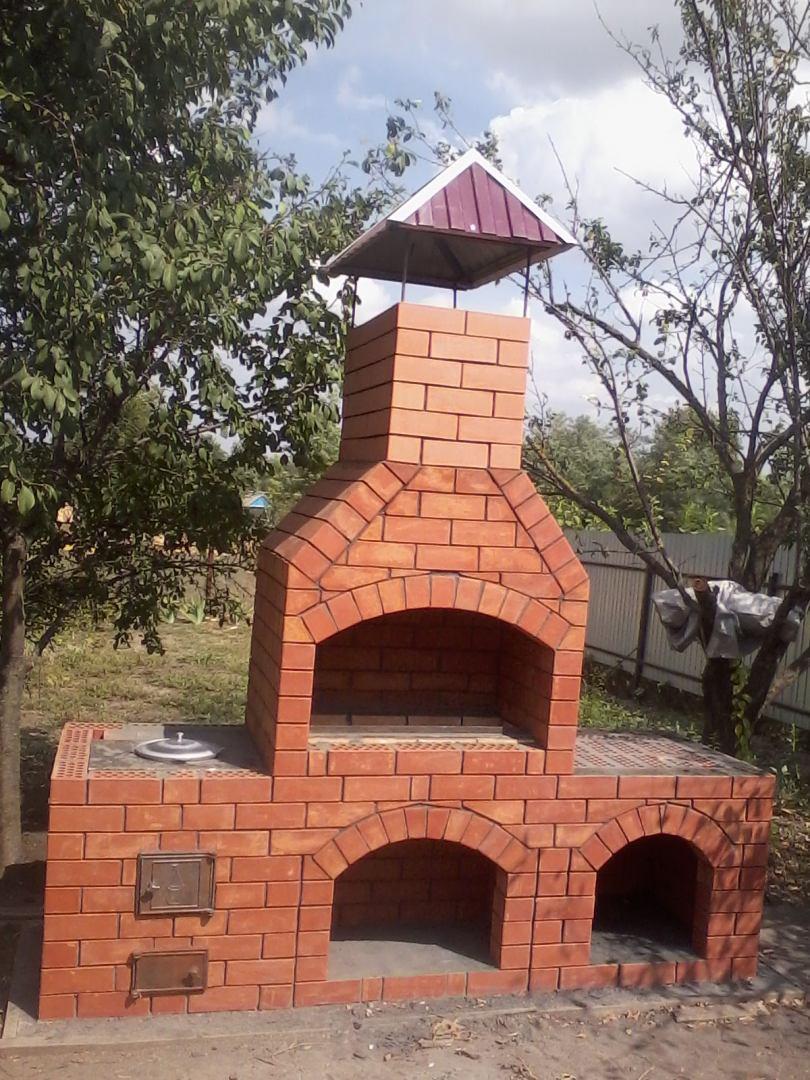

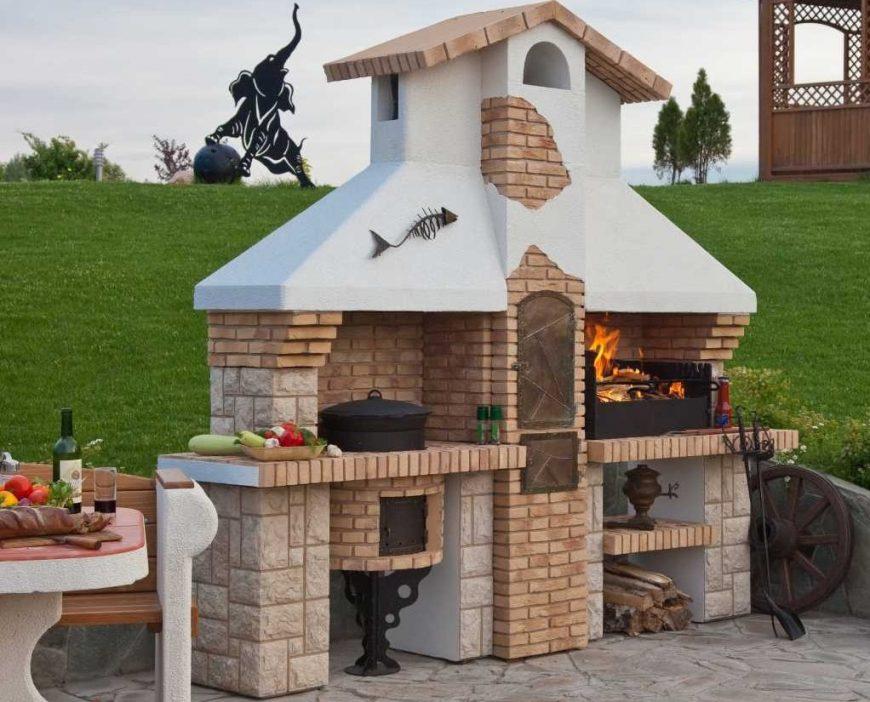

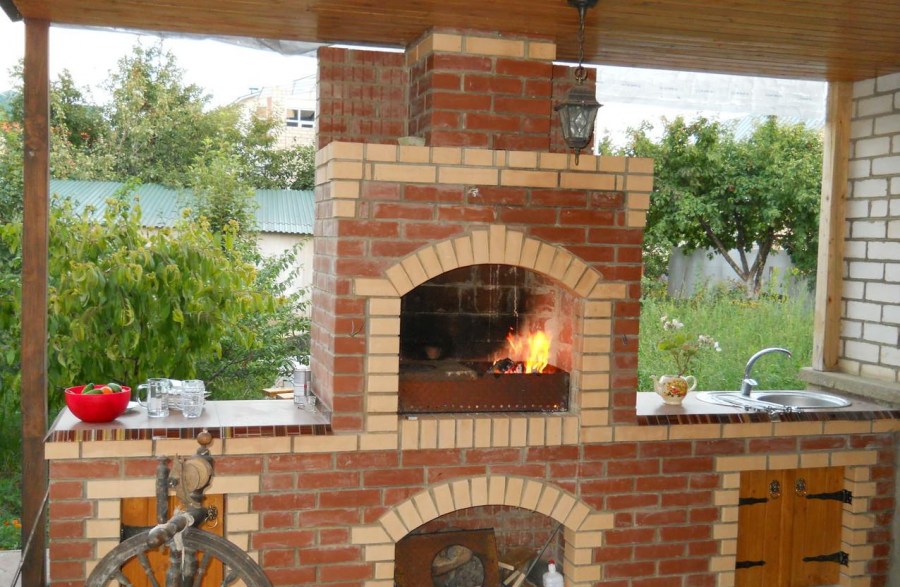

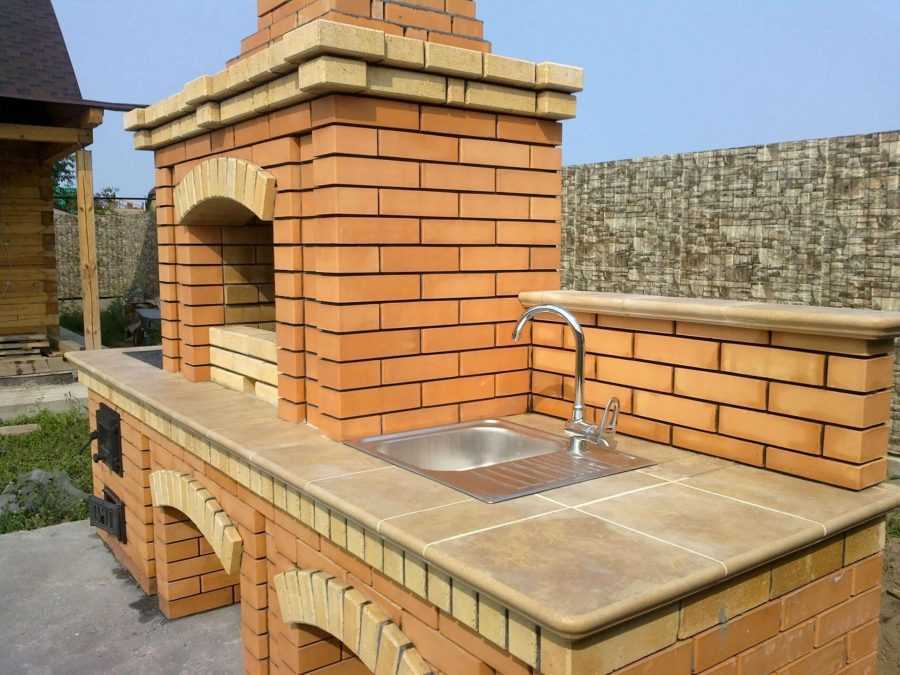

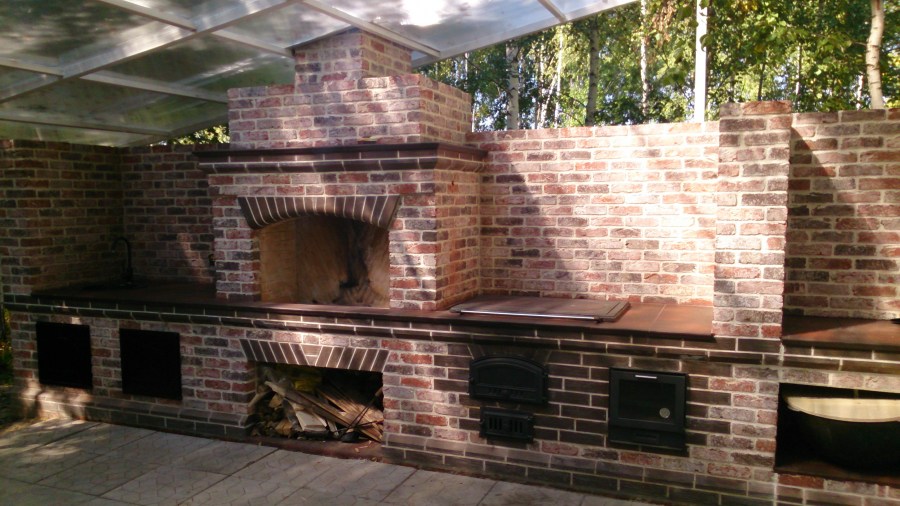

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

к меню ↑

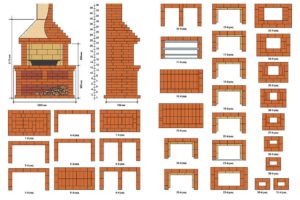

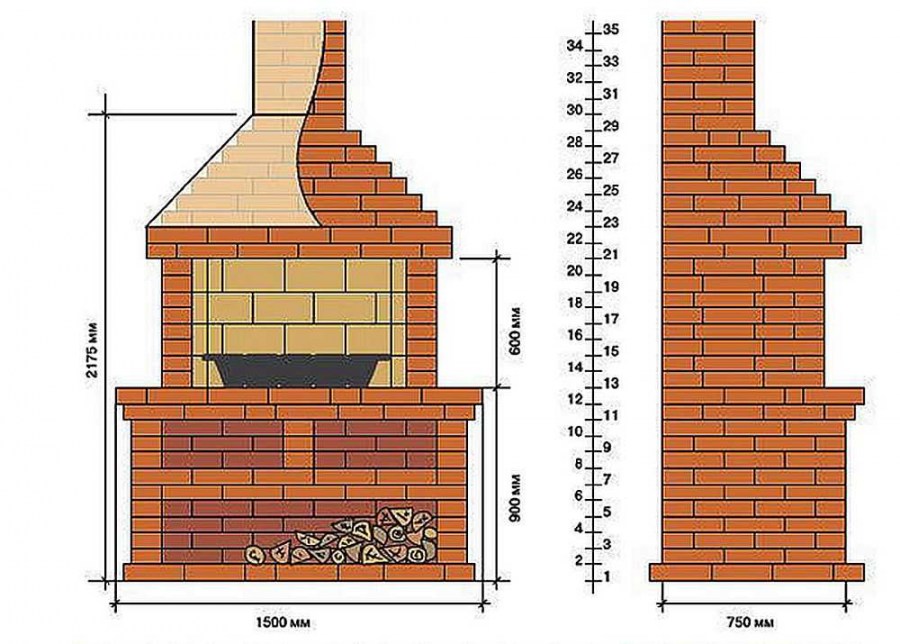

1.4 Создание проекта и чертежи с точными расчетами

Составление проекта — важный и ответственный этап работ. Многие пользователи пренебрегают им, в результате получая массу проблем как для себя, так и с пожарной инспекцией, соседями. Составление проекта позволит в деталях продумать этапы работ, определиться с положением и размерами сооружения, рассчитать количество материалов.

Проект мангала из кирпича
Проект мангала из кирпича
Проект мангала из кирпича
Проект мангала из кирпича

Не обязательно составлять полноценный проект, часто ограничиваются рабочим чертежом. Его можно выполнить от руки, но обязательно в масштабе. Для строительства некоторых отделений могут потребоваться специальные схемы-порядовки, которые показывают строение того или иного элемента.


Как правило, они используются для печей с дымоходами. С помощью порядовки даже неопытный человек может выложить сложную конфигурацию топки, остальных элементов конструкции, избежав ошибок.

Пошаговая инструкция строительства мангала из кирпича своими руками
Пошаговая инструкция строительства мангала из кирпича своими руками
Пошаговая инструкция строительства мангала из кирпича своими руками

Кроме этого, рекомендуется сразу предусмотреть возможность подведения воды и канализации. это позволит сделать приготовление пищи более комфортным и безопасным в санитарном отношении.

к меню ↑

1.5 Возможности

Барбекю или мангал

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

к меню ↑

1.6 Предосторожности

Возможности

Меры безопасности следующие:

  1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
  2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
  3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

к меню ↑

1.7 Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

  1. Удаление лишних предметов, растений, элементов благоустройства.
  2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
  3. Рытье траншей, подведение водопровода и канализации.

Часто воду подводят в последний момент, после окончания строительных работ. Однако, для замешивания раствора и других работ удобнее иметь под рукой подведенный водопровод, хотя бы временную нитку.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

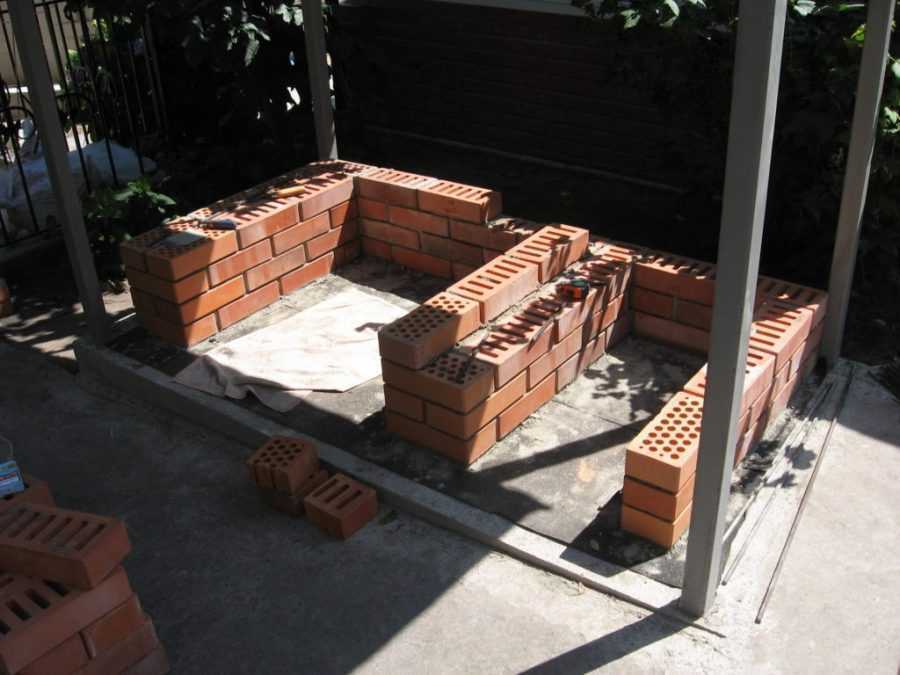

Пошаговая инструкция строительства мангала из кирпича своими руками

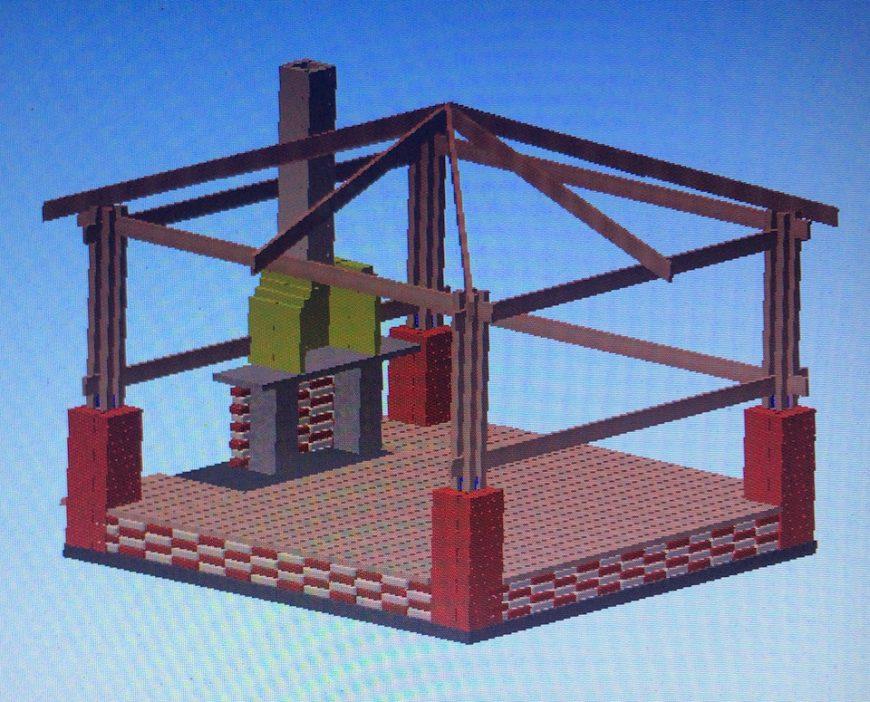

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

Пошаговая инструкция строительства мангала из кирпича своими руками

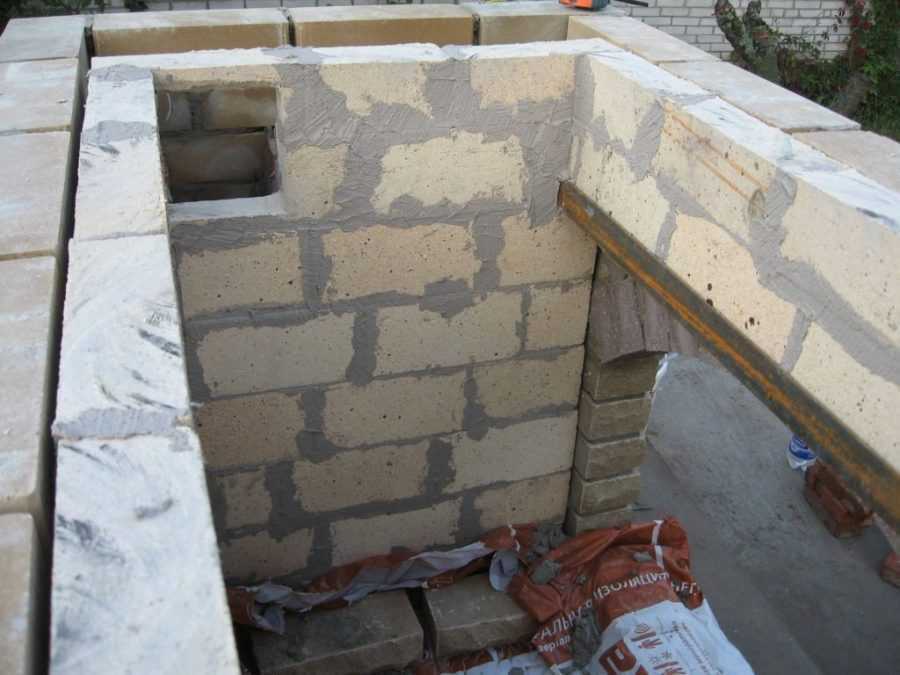

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Пошаговая инструкция строительства мангала из кирпича своими руками

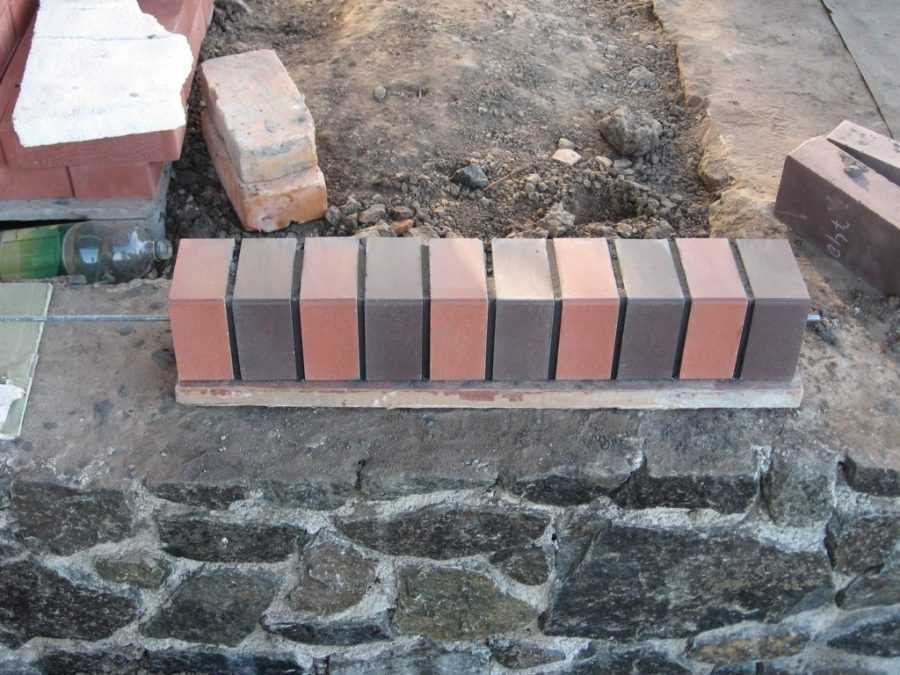

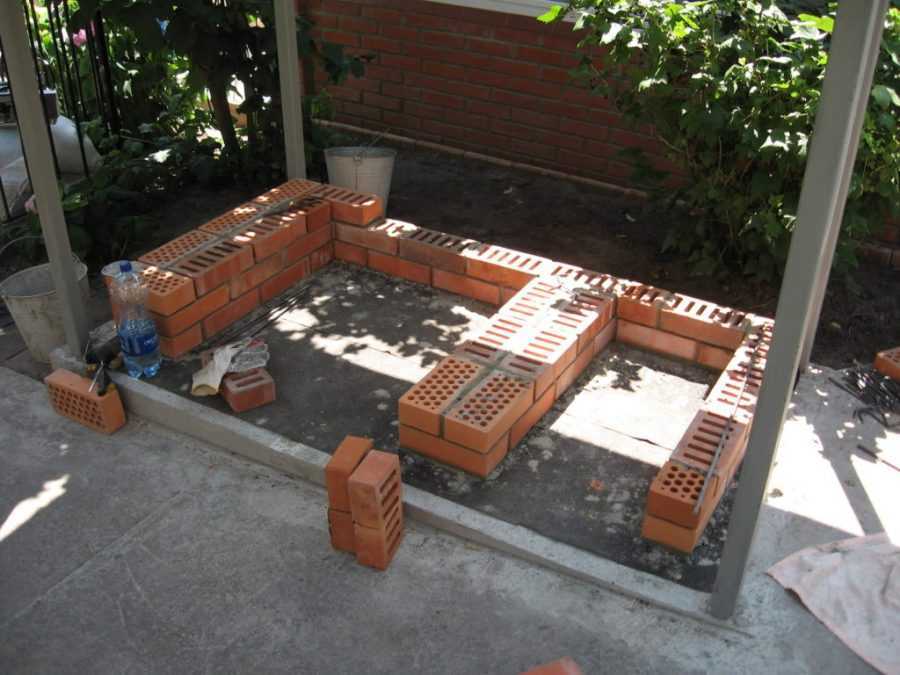

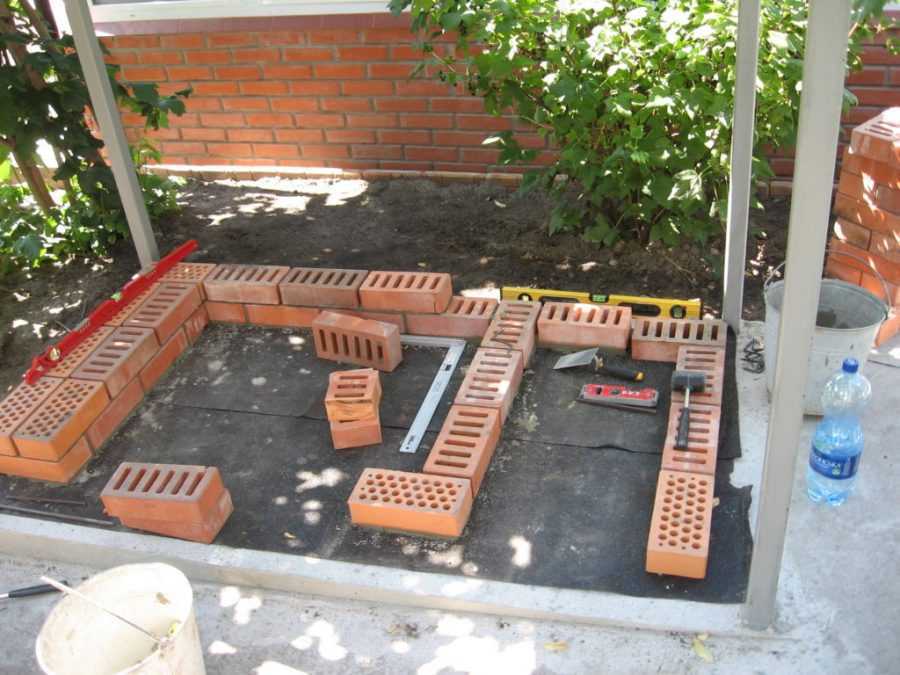

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.


Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Пошаговая инструкция строительства мангала из кирпича своими руками
Пошаговая инструкция строительства мангала из кирпича своими руками

Руками убираем излишки цемента.

Пошаговая инструкция строительства мангала из кирпича своими руками
Пошаговая инструкция строительства мангала из кирпича своими руками

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Пошаговая инструкция строительства мангала из кирпича своими руками

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Пошаговая инструкция строительства мангала из кирпича своими руками

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошаговая инструкция строительства мангала из кирпича своими руками

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядом нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Пошаговая инструкция строительства мангала из кирпича своими руками

Продолжаем свою работу.

Пошаговая инструкция строительства мангала из кирпича своими руками
Пошаговая инструкция строительства мангала из кирпича своими руками

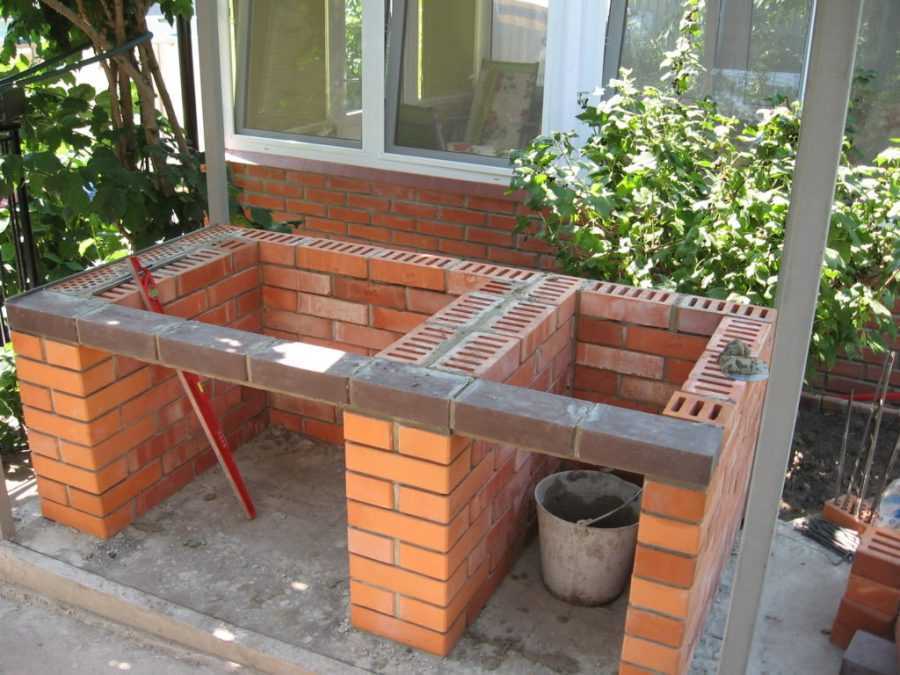

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

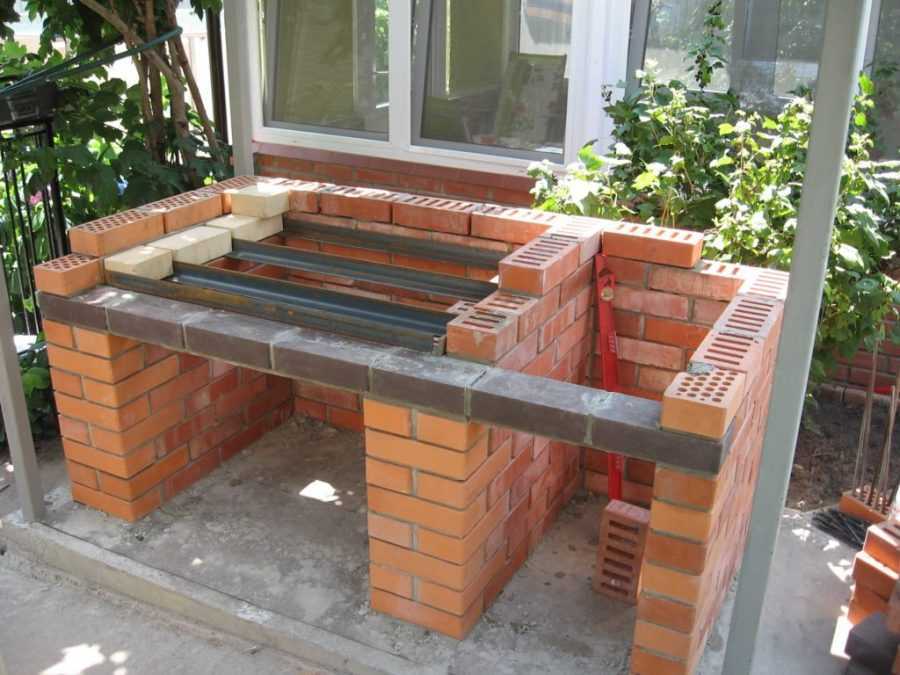

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Пошаговая инструкция строительства мангала из кирпича своими руками

Режем металлический уголок.

Пошаговая инструкция строительства мангала из кирпича своими руками

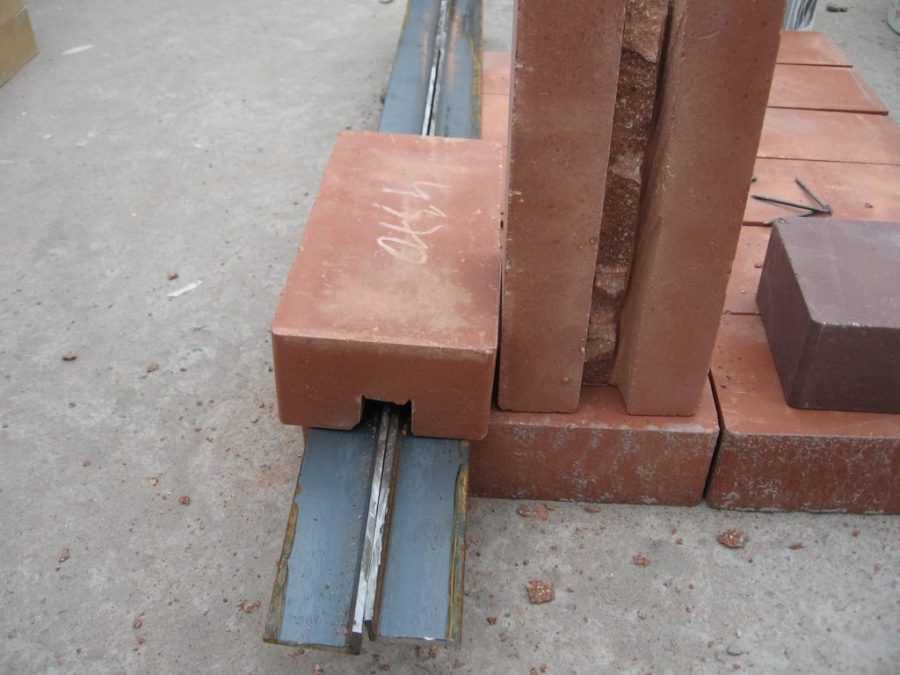

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Пошаговая инструкция строительства мангала из кирпича своими руками

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.
Пошаговая инструкция строительства мангала из кирпича своими руками

Пошаговая инструкция строительства мангала из кирпича своими руками

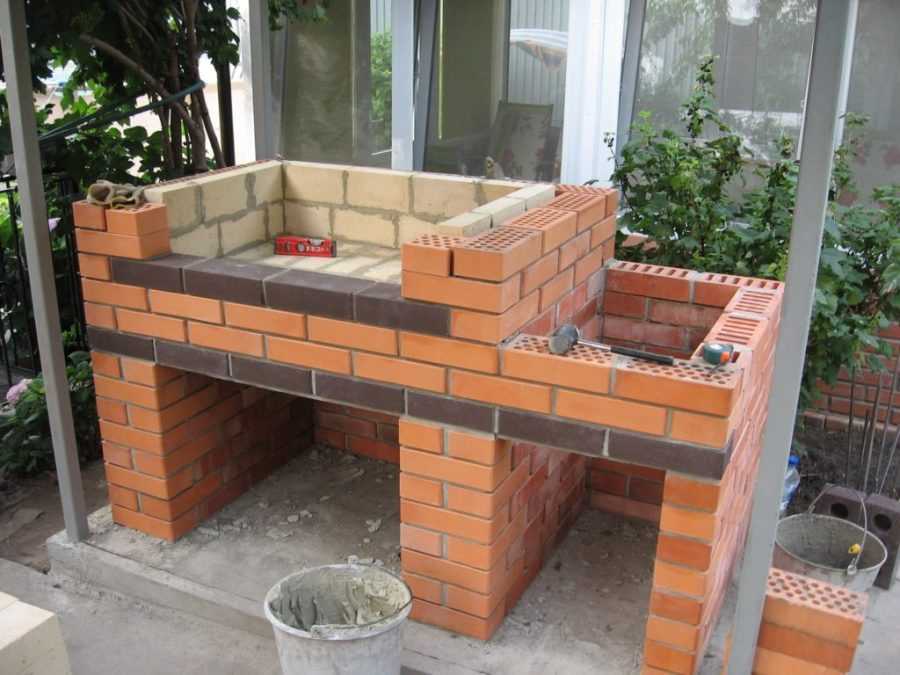

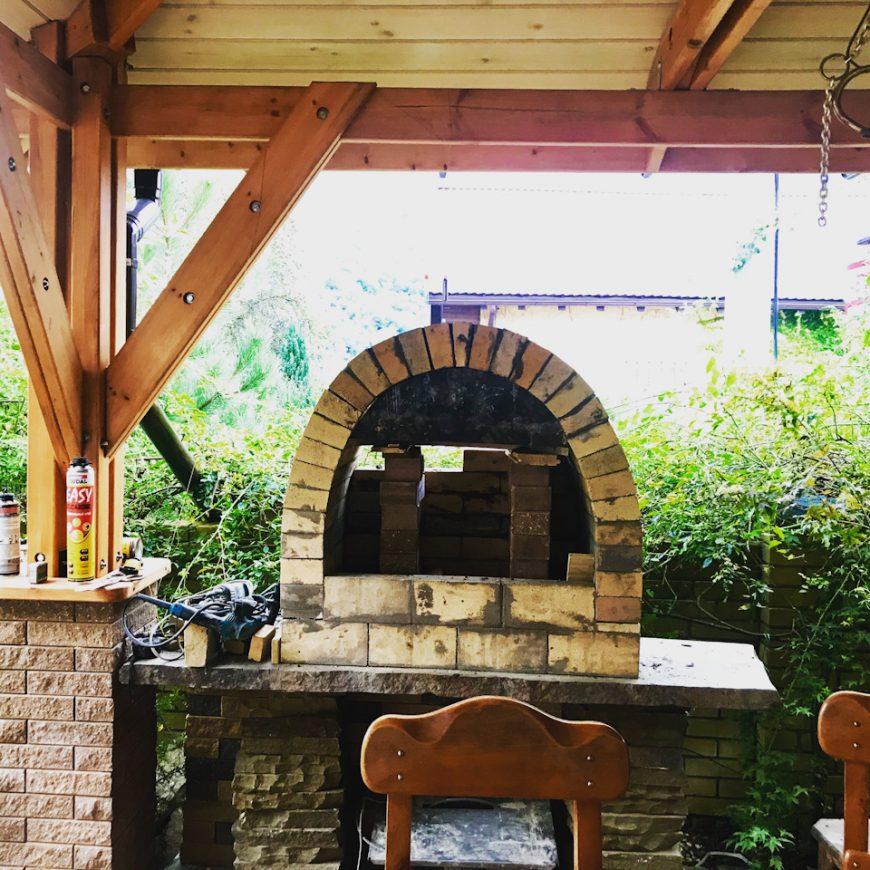

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Пошаговая инструкция строительства мангала из кирпича своими руками

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Пошаговая инструкция строительства мангала из кирпича своими руками

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Пошаговая инструкция строительства мангала из кирпича своими руками

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Пошаговая инструкция строительства мангала из кирпича своими руками

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

к меню ↑

2 С чего начать постройку

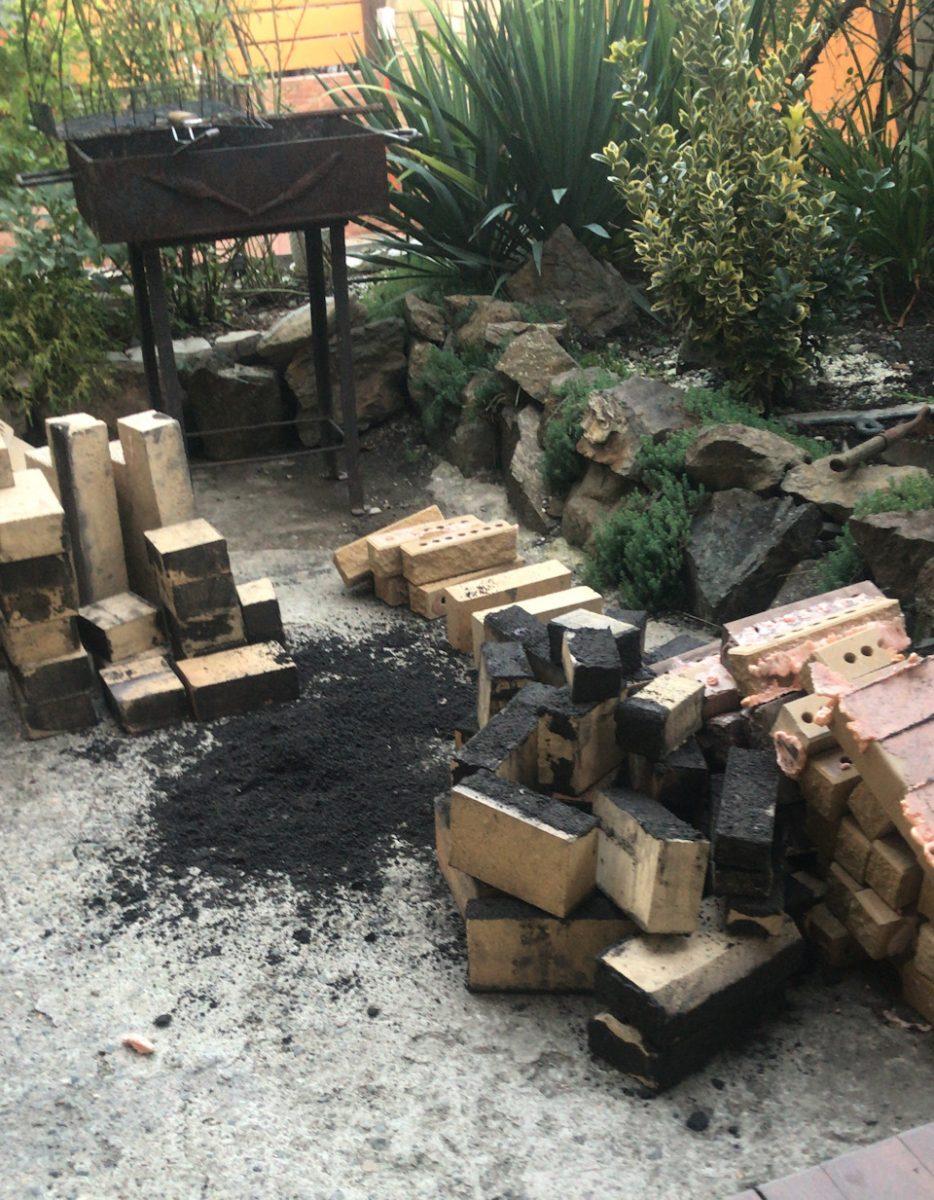

Вот и пришло время заменить старенькую металлическую шашлычницу для дачи добротным мангалом из кирпича.

манггал из кирпича своими руками вместо старенькой шашлычницы из металла

Вы уже примерно представляете, каким он будет. Это может быть невысокий стол с жаровней или солидное строение, объединяющее всевозможные приспособления для приготовления пищи.

инфографика: выбор, каким будет мангал из кирпича и что для этого нужно - проект, чертеж, порядовка

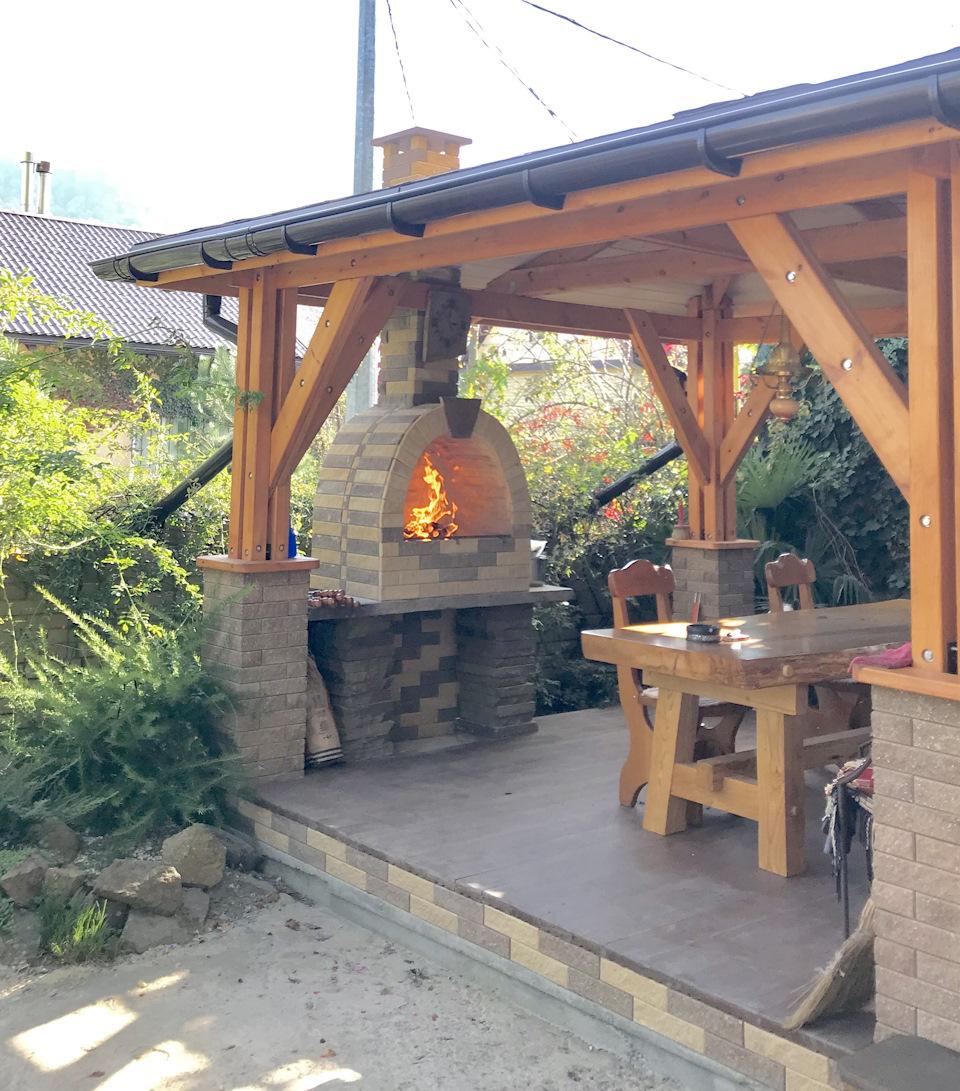

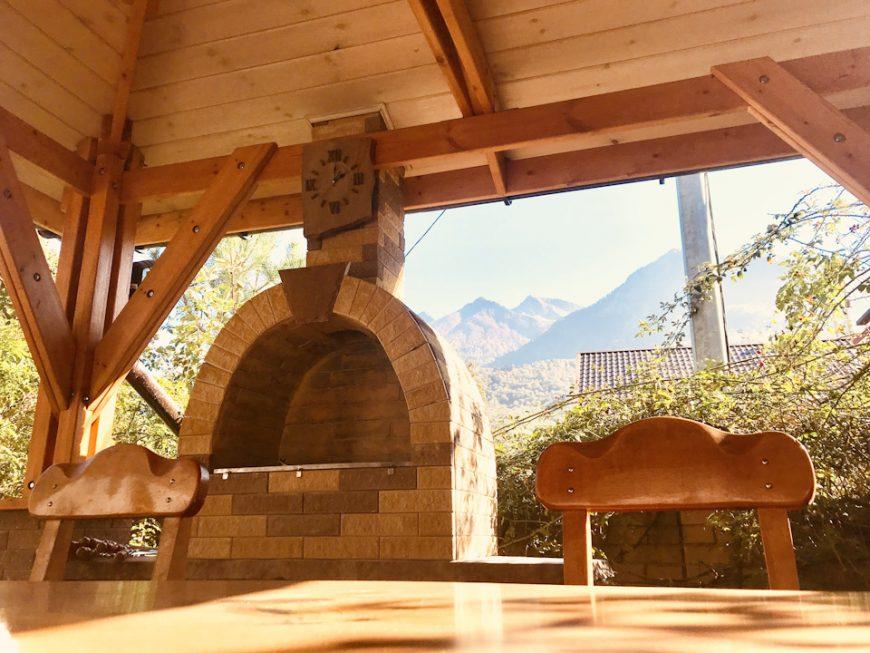

Мангал может стать центральной постройкой, распространяя аромат шашлыка из центра участка, или отделить надежной стеной вашу дачу от соседской.

простой мангал из кирпича своими руками на даче
Мангал-барбекю, расположенный в центре участка

На этом этапе нужно определиться:

  • какие функции он должен выполнять,
  • где будет расположен: на открытом воздухе, веранде или в беседке.

Если вы любите много и разнообразно готовить, собирая вокруг многочисленные компании, хорошим выбором станет комплекс с мангалом, печью под казан, коптильней, мойкой и другими приспособлениями, установленными под кровлей.

к меню ↑

2.1 Как самому сделать мангал из кирпича

Построить небольшой мангал из кирпича самостоятельно на даче или приусадебном участке под силу начинающему каменщику. Простым обычно считается уличный мангал без дымохода. Его вполне достаточно для приготовления шашлыка или барбекю на решетке.

к меню ↑

2.2 Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта. Поэтому важно заранее выбрать для него удобное место.

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

забор между соседними участками, цветы

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

орошение участка, полив
Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

тушение горящего мангала
При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

  • выбирать открытое место;
  • расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
  • не хранить рядом легко воспламеняющиеся предметы;
  • вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

покрытие тратуарной плиткой под установку мангала из кирпича своими руками
Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

к меню ↑

2.3 Подготовительные работы

Перед тем как произвести установку, необходимо сделать чертеж мангала, затем очистить и разровнять под него место, которое не должно находиться рядом с домом. Далее заливается фундамент нужного размера, отлично подойдёт ленточный или монолитный фундамент, с присутствием арматур.















Если мангал будет делаться с дымоходом, нужно учитывать наличие рядом деревьев, которые могут погибнуть из-за большого количества дыма и копоти.

Кирпич лучше выбирать красный, а для его соединения использовать раствор из жирной глины или специальный огнеупорный раствор. Гипсовый и цементный растворы не подойдут, ведь они уступают в термостойкости.

Если же мангал выкладывается из камня, то хорошо подойдёт гранит или базальт, так как обычный камень лопается при высокой температуре.

к меню ↑

2.4 Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

  • емкость для замеса кладочной смеси;
  • миксер или бетономешалка;
  • лопата;
  • ведра;
  • колышки со шнуром;
  • рулетка;
  • строительный уровень;
  • мастерок;
  • болгарка;
  • перфоратор;
  • строительный молоток;
  • щетка для снятия раствора;
  • перчатки.

уровень строительный
Строительный уровень понадобится при возведении мангала неоднократно

к меню ↑

2.5 Материалы

Материалы, которые понадобятся для базовой конструкции:

  • цемент М-400;
  • рубероид РКП-350;
  • доска, брус;
  • гравий;
  • песок;
  • смесь кладочная глино-шамотная для огнеупорной кладки;

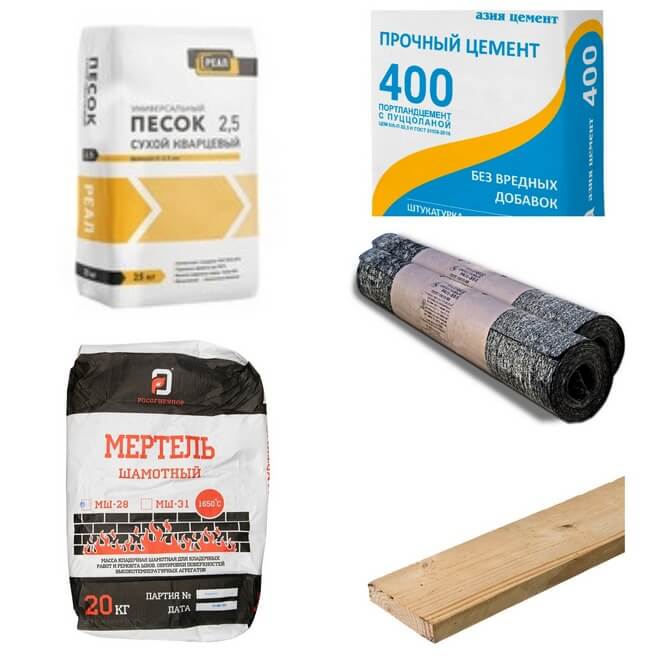

фото материалов для кладки мангала из кирпича: цемент, песок, мертель, рубероид, доска

  • армированная сетка;
  • арматура;
  • уголок;
  • кирпич;
  • листы базальтового картона 1200 х 00х 10.

арматура для возведения мангала из кирпича своими руками

Для чего понадобится Наименование
Труба дымосборник из металла;
зонт на дымовую трубу.
Печь шаблон для арки;
колосник;
накладка на печь;
дверцы;
базальтовый шнур.
Коптильня дверцы;
базальтовый шнур;
труба дымоотводная;
задвижка.
Крыша, козырек деревянный брус;
рубероид;
крепеж;
черепица.
Облицовка облицовочный материал;
клей;
грунтовка;
затирка;
средство для финишной обработки.

к меню ↑

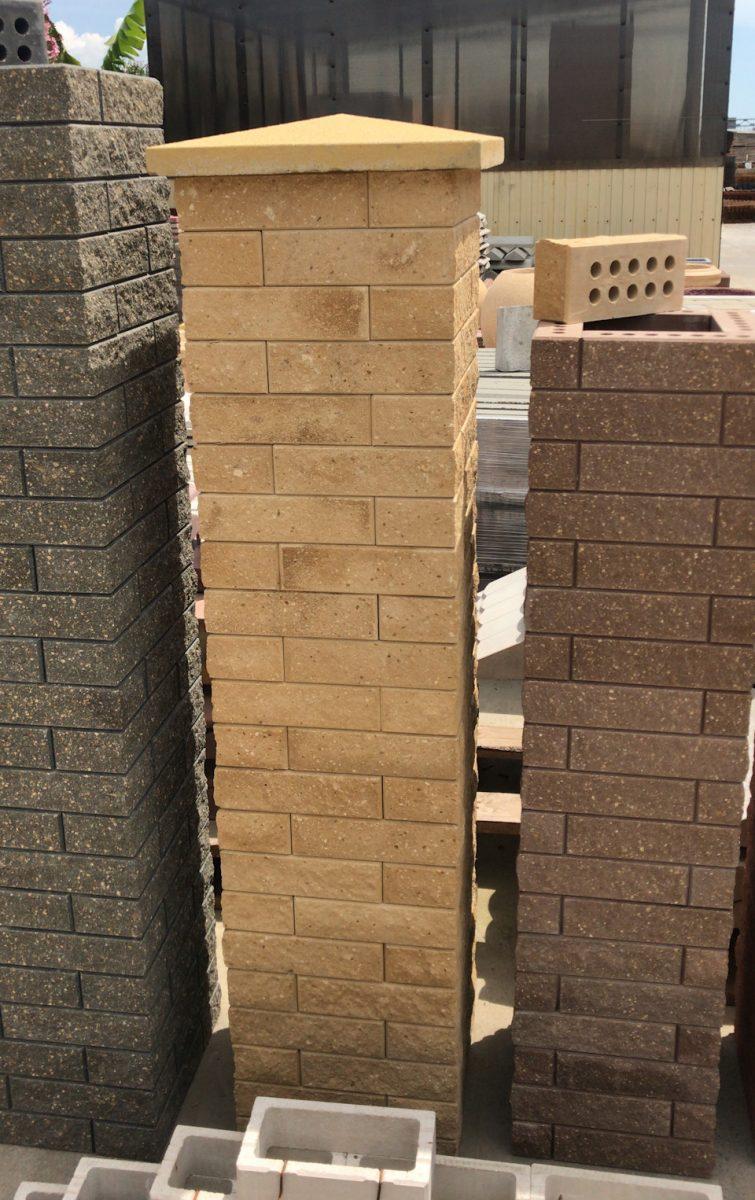

2.6 Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

фото кирпич для строительства мангала красный и шамотный

Тип кирпича Марка Размеры, мм Применение
Шамотный ША-5
ША-6
ША-8
ШБ-5
ШБ-8
ШЛ-8
ША-25
230×114х65
230×114х40
250×124х65
230×114х65
250×124х65
230×114х65
230×124х65/55
Топка печи и
жаровни,
свод дымохода
Красный печной М-200
М-180
250×120х65
250×120х88
250×120х138
Общая кладка:
нижние уровни,
внешние стены,
дымоход
Красный рядовой полнотелый М-100
М-125
М-150
250×120х65
250×120х65
250×120х65
Нижний уровень,
перекрытие между
дровяником и топкой, труба
Облицовочный 250×120х65
250×120х88
250×85х65
Наружная кладка

Важно. Барбекю не сооружают из силикатного, пустотелого и кварцевого кирпича по причине их быстрого разрушения под воздействием высоких температур.

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640—1800°C, обладает низкой теплопроводностью.

  • шамотный кирпич
    Кирпич шамотный
  • кирпич шамотный клиновидный
    Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

    Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

к меню ↑

2.7 Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

фото приготовление глиняно-песчаного раствора для кладки мангала из кирпича

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

  • печная смесь для кладки мангала своими руками

Шамотный раствор

Изготавливается на основе специальной глины, которая выдерживает температуру до +1200°С. Жаростойкие смеси продаются в строительных магазинах под маркировкой «печная», «огнеупорная» или «мертель».

Шамотные растворы не выделяют вредных веществ при нагреве, эластичны, не трескаются при высоких температурах, надежно сцепляя кирпичи в кладке. Перед применением в них добавляется обычная вода, раствор вымешивается до однородности. Наносится на кирпич слоем 2-3 мм.

Глиняно-песчаный раствор

Если под рукой есть желтая или красная глина и крупнозернистый песок, можно самому приготовить глиняно-песчаный раствор. Глина заливается водой на 1-2 суток для набухания и процеживается через сито с ячейкой 2-3 мм. Смесь должна напоминать по консистенции жидкую сметану.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

Для получения качественного глиняно-песчаного раствора нужно определить, какое потребуется количество песка. Проводится пробный замес, по которому определяется оптимальный состав. Рекомендуемые пропорции очень приблизительны: от 0,5 до 1,5 части песка на 1 часть глины.

Готовая смесь не должна прилипать к деревянной палке, а только обволакивать ее, а с металлической лопаты медленно сползать, не растекаясь. Глиняно-песчаный раствор рекомендуется наносить на кирпич слоем до 5 мм.

Цементный раствор

Обычный портландцемент применяется для кладки дымоходов, наружной облицовки, фундамента и других частей мангала, не соприкасающихся с нагретой зоной. Раствор изготавливают, смешивая цемент с песком в пропорции 1:1 и разводят водой до средней густоты.

Можно разбавлять известковым молоком до такой же консистенции.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

Цемент — достаточно дорогой строительный материал. Его с успехом можно заменить на глину. При прочих равных условиях глиняный раствор не только дешевле, но и долговечнее, особенно, в условиях высоких температур.

к меню ↑

2.8 Фундамент

Под стационарный мангал из кирпича обязательно нужен фундамент, что обусловлено значительным весом конструкции. Надежное основание необходимо даже под небольшой мангал, если вы хотите, чтобы он презентабельно выглядел и служил долго без просадок и трещин.

Алгоритм работ:

опалубка для фундамента под мангал из кирпича

  1. При помощи рулетки, колышков и шнура размечаем место по выбранным в проекте размерам.
  2. Убираем дерн, выкапываем яму глубиной 30-35 см.
  3. На треть засыпаем песком, утрамбовываем, поливаем, трамбуем.
  4. Добавляем такой же слой щебня с песком в пропорции 3:1.
  5. Выполняем гидроизоляцию стенок, укладывая рубероид так, чтобы он выступал на 10 см выше уровня земли.
  6. Сооружаем опалубку по периметру из доски или бруса с выступом 5-10 см над уровнем земли.
  7. Укладываем арматурную сетку.
  8. Заливаем раствором из цемента, песка и гравия, приготовленным в пропорции 1:2:4.

обустройство фундамента под мангал

Залить фундамент нужно в один заход, чтобы плита получилась монолитной и не потрескалась.

После заливки не стоит спешить с возведением кирпичной конструкции. Фундамент должен равномерно высохнуть, затвердеть, постояв не менее 2-4 недель. На это время его можно прикрыть пленкой.

  • залитый фундамент под мангал из кирпича своими руками
    Готовый фундамент под мангал

Подготовка

требования к фундаменту из барбекю

Пошаговый алгоритм подготовки участка под бетонирование выглядит так:

  1. Размечают колышками и бечевой место.
  2. Снимают верхний слой грунта на глубину около 30 см.
  3. Выравнивают и трамбуют дно.
  4. Устанавливают опалубку из обрезной доски или полос ОСП. Для надежности связывают углы «косынками» из обрезков материала.
  5. Засыпают щебень и песок общим слоем толщиной около 15-20 см. Выравнивают, поливают водой и уплотняют трамбовкой.
  6. Застилают разделительный слой из рулонной гидроизоляции. Она предохранит фундамент от намокания грунтовыми водами, и не даст влаги уйти в песок из бетона во время его созревания. Полосы стелют внахлест на 15-20 см, с выходом на торец будущей плиты.
  7. Укладывают на подставки сетку из арматуры. Ее можно связать самому, но проще использовать карту дорожной сетки с параметрами 100×100х6,0 мм или 150×150х8,0 мм. Арматура должна лежать приблизительно в средине плиты на расстоянии не менее 30 мм от нижней и верхней поверхности. По периметру сетка не должна доходить до границ опалубки на 30-50 мм

Выбор марки бетона

Обычные рекомендации по марке бетона, или классу прочности, для фундаментов основываются на весе конструкции. А он зависит от материалов. Для легких построек достаточно марки бетона М200-М250 (или B15-B20), а для более тяжелых — М300 (B22.5).

Если печь-барбекю небольшая, в виде открытого очага без дымохода, то даже с учетом использования полнотелого шамотного кирпича, можно заливать бетон марки М200. Для большой печи, а тем более печного комплекса, лучше поднять марку бетона до М250 или М300. Понятно, что при повышении марки, увеличивается расход цемента (приблизительно на 10% для каждой следующей марки), но надежность основания того стоит.

При изготовлении бетона своими руками обычно оперируют объемными долями. Если за единицу отсчета взять ведро с цементом марки М400, то пропорции щебень/песок в объемных долях (в ведрах) выглядят следующим образом:

  • М200 — 4.9/3.2;
  • М250 — 3.9/2.4;
  • М300 — 3.7/2.2.

В нормативных документах есть более точные пропорции с указанием веса каждого ингредиента, в том числе и воды. Причем соотношения весов зависят еще и от фракции щебня, но на бытовом уровне такие тонкости не учитывают. Главное, чтобы качество всех составных частей бетона было нормальным:

  • вода — чистой, из водопровода;
  • песок — речной или мытый (без примеси глины);
  • щебень — гранитный (не вторичный);
  • цемент — свежий (спустя месяц после изготовления он теряет до 10% вяжущих свойств, спустя 6 месяцев — треть).

Приготовление бетона и заливка

заливка фундамента барбекю

Готовят бетон своими руками в бетономешалке, перемешивая вначале сыпучие материалы насухо, а потом постепенно добавляя воду.

Заливку плиты проводят в один прием, точнее — в течение одного рабочего дня, чтобы не образовывались «холодные швы». После заливки каждой порции смесь обязательно уплотняют обрезком арматуры или ломом, стараясь выгнать воздух из раствора и не сбить при этом арматурную сетку.

В течение первой недели плиту держат накрытой пленкой или мешковиной, периодически смачивая ее водой. Это обязательное условие для правильного созревания бетонного камня.

к меню ↑

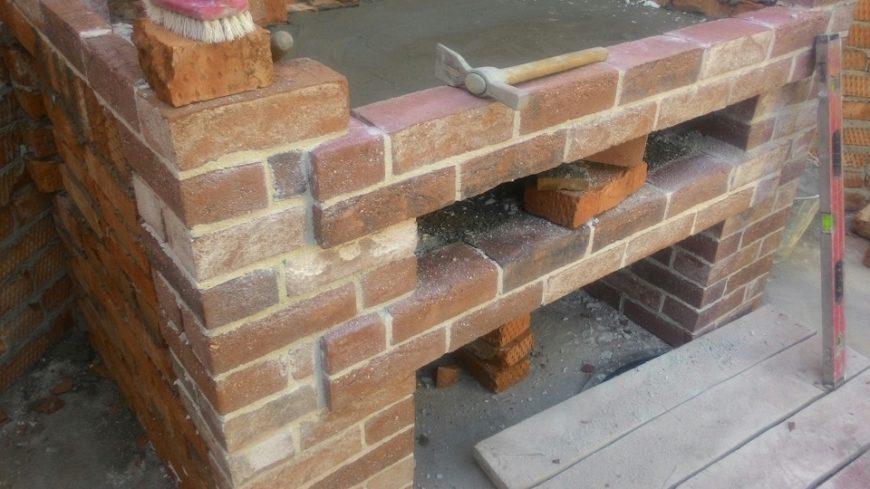

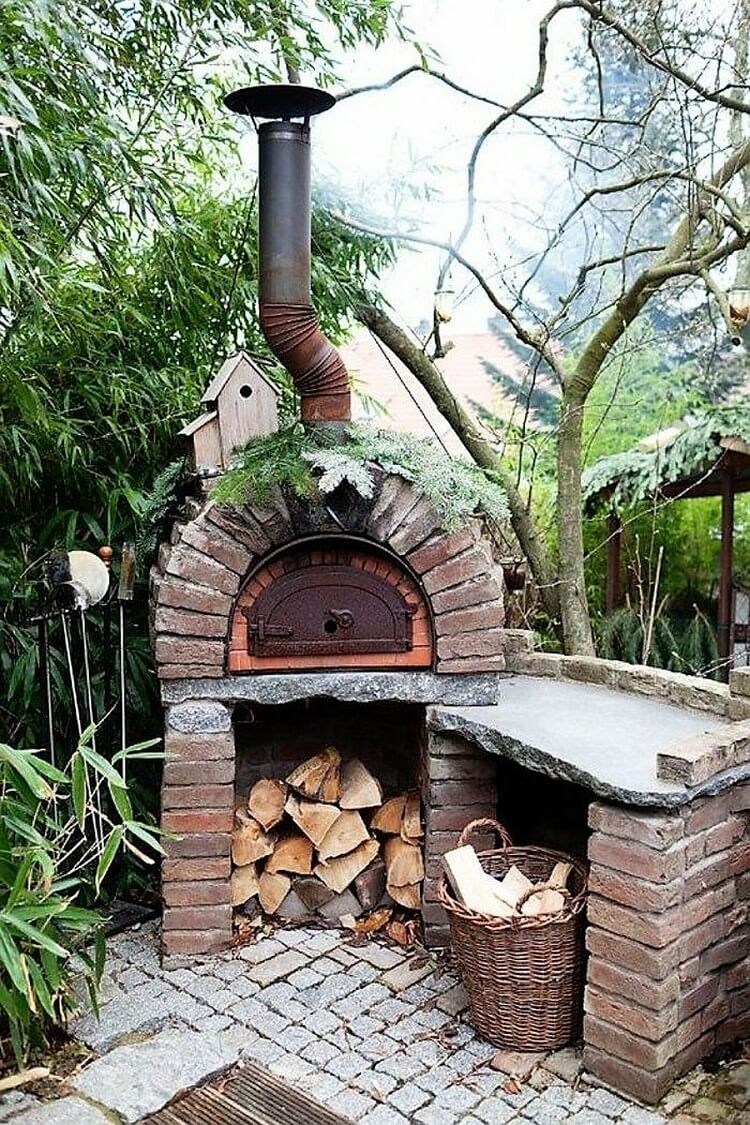

2.9 Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.






После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

к меню ↑

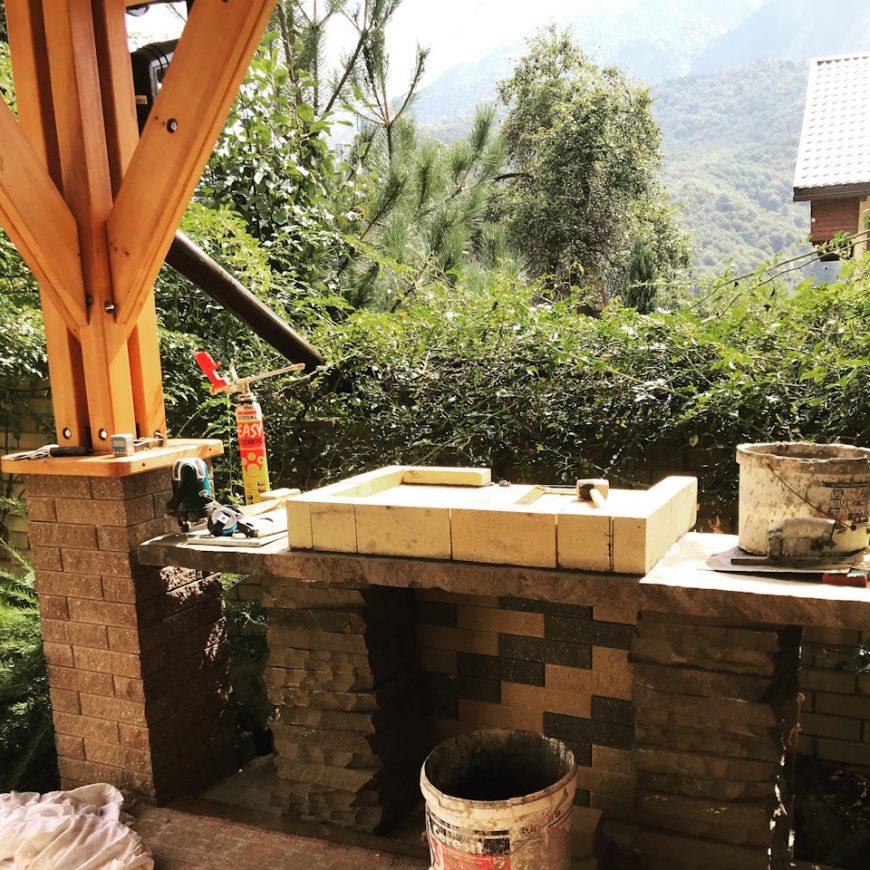

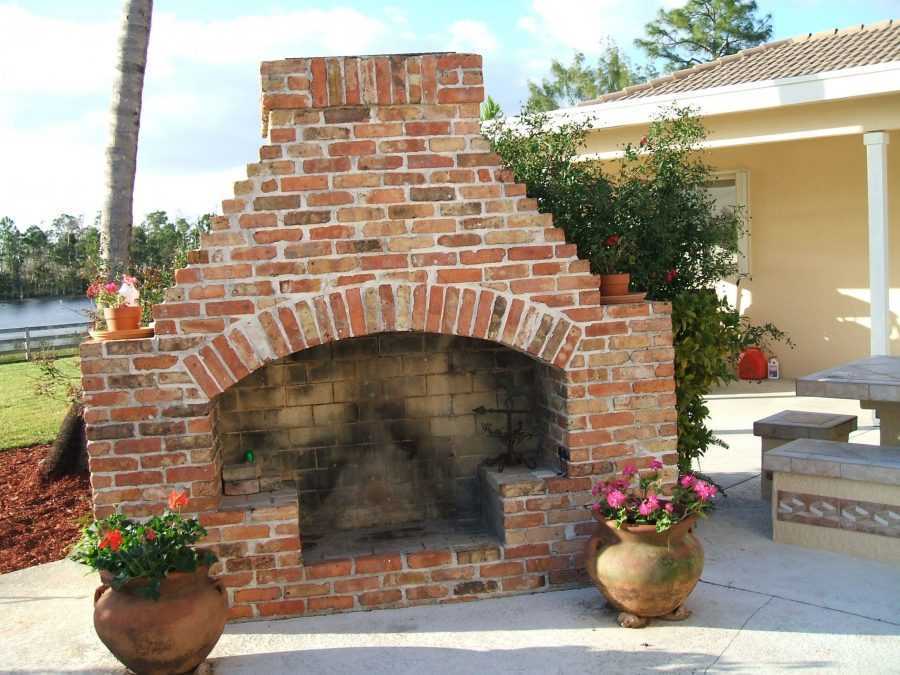

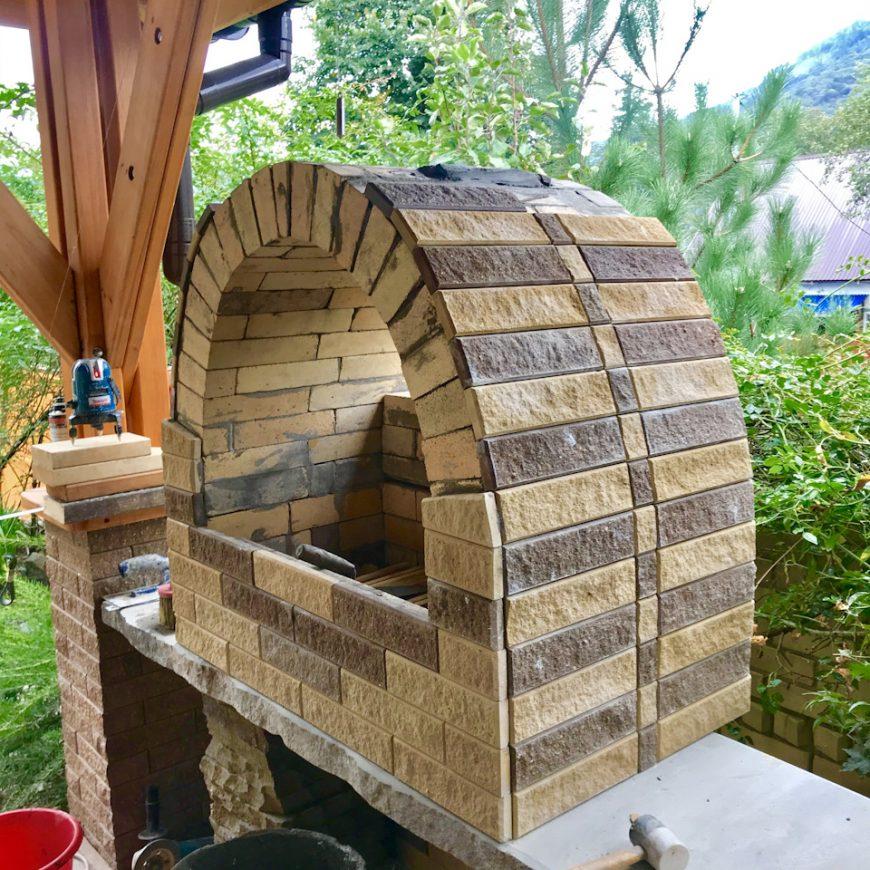

2.10 Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

к меню ↑

2.11 Каминный зуб

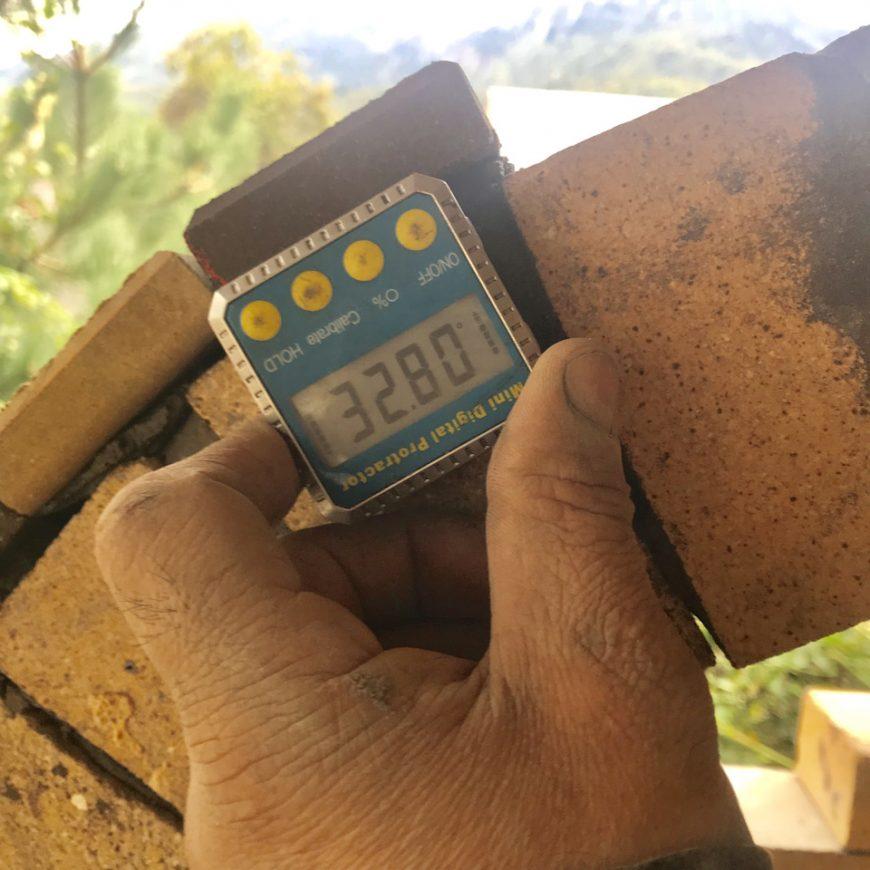

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

к меню ↑

2.12 Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

    В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

к меню ↑

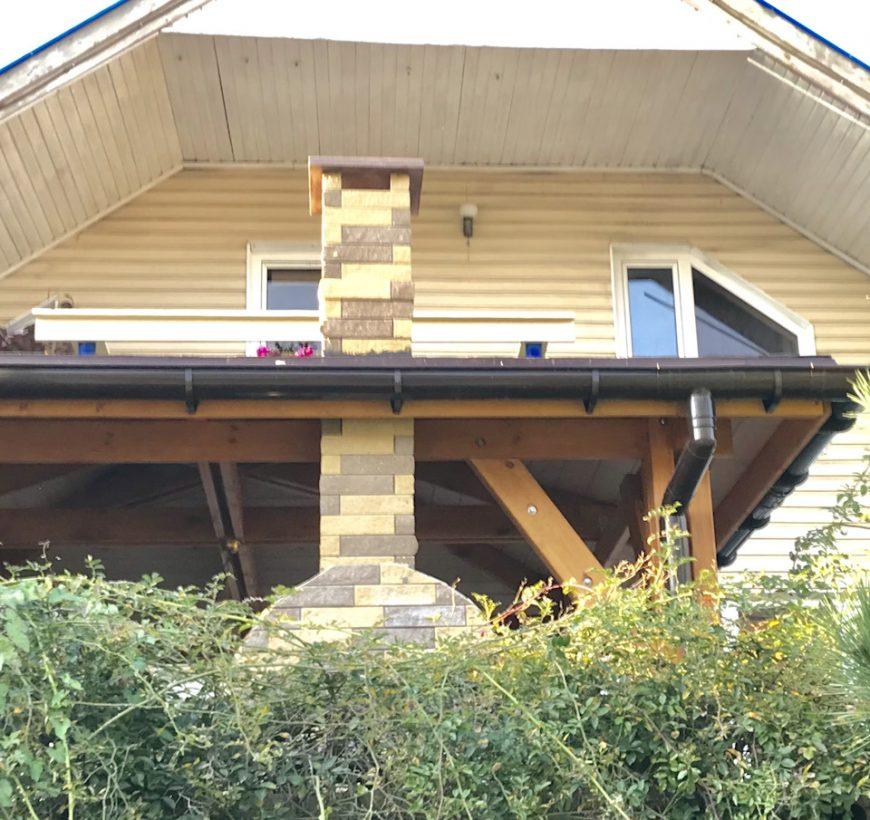

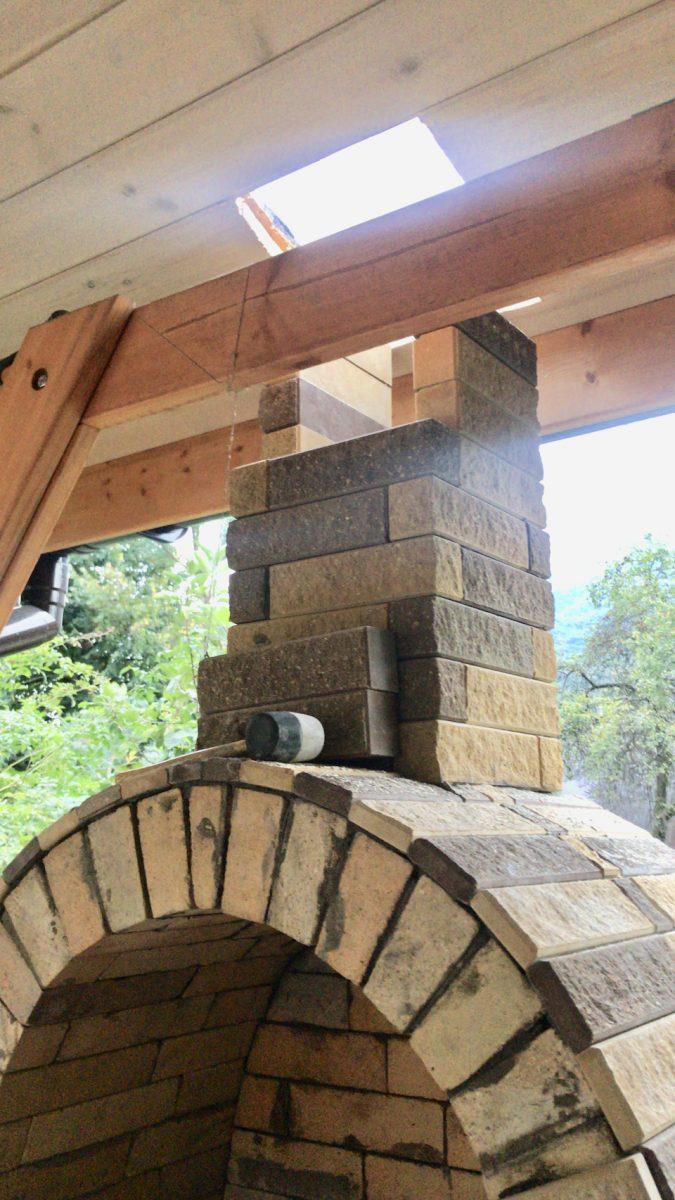

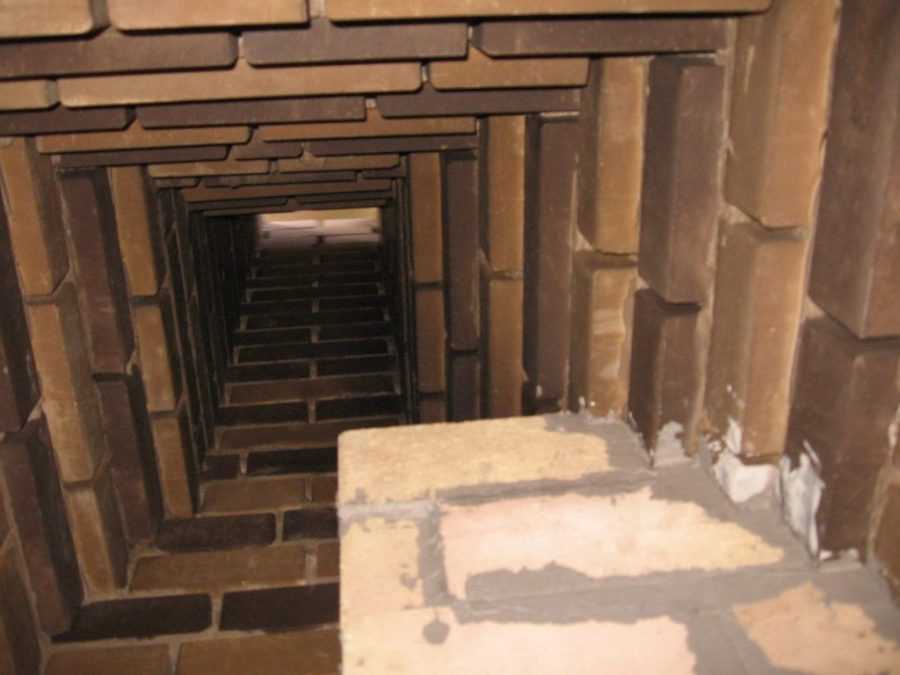

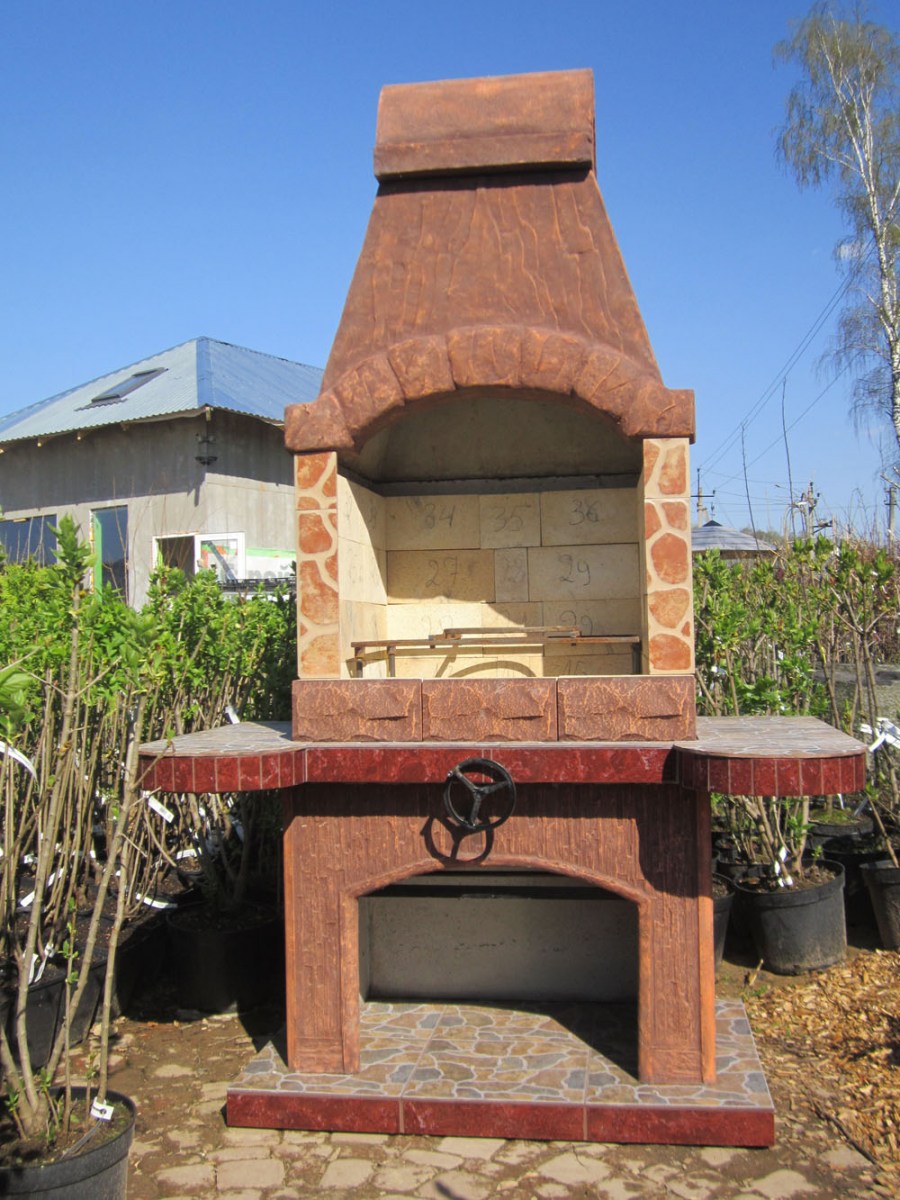

2.13 Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.








к меню ↑

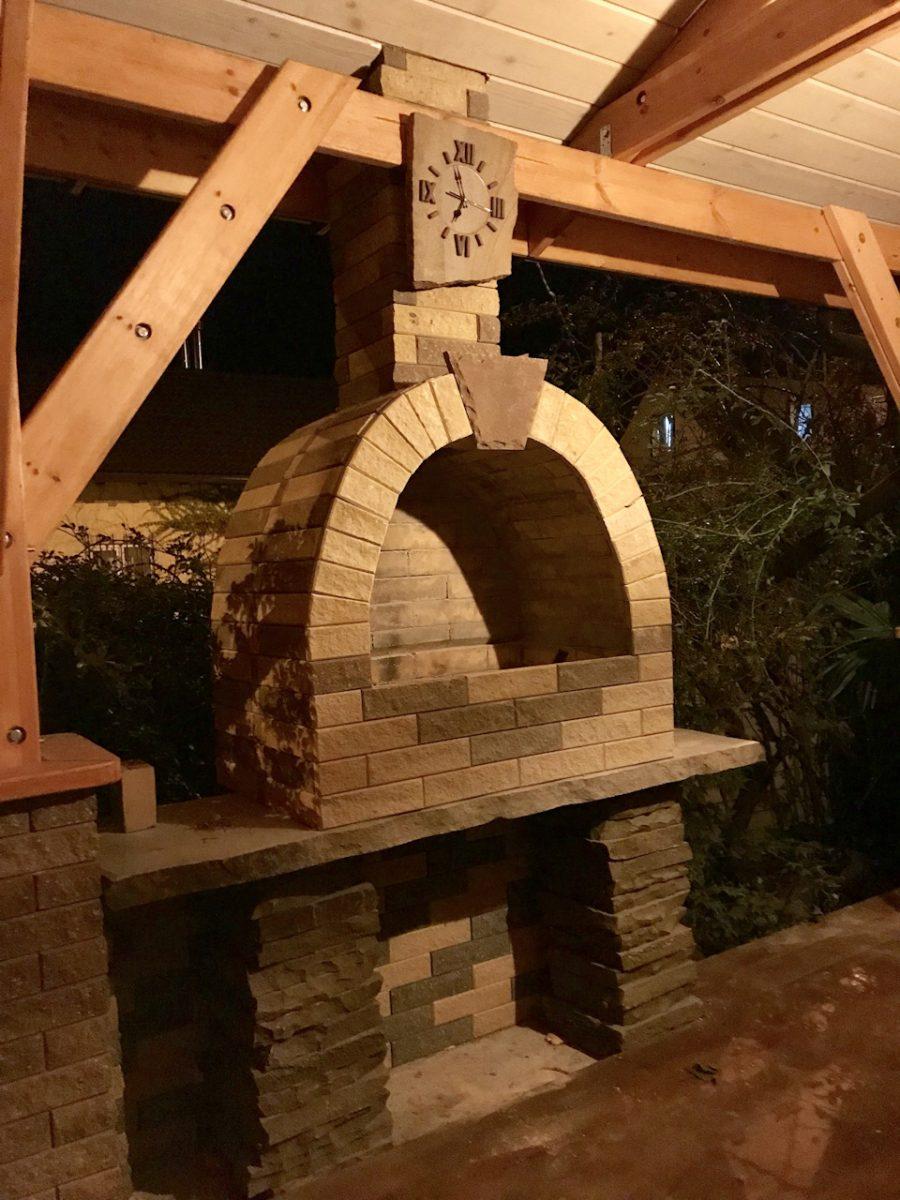

2.14 Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

к меню ↑

3 Порядовка мангала из кирпича своими руками

Порядовка — чертеж с указанием места каждого элемента —значительно упрощает работу. Даже неопытный строитель, используя подробную схему мангала из кирпича, быстро и без ошибок сможет выложить основание, жаровню и дымоход.

На этом рисунке видно, как перевязывается каждый последующий ряд с предыдущим.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

В 11 ряду укладываются металлические полосы для формирования горизонтальной части мангала. Далее формируется свод дымохода путем сдвига каждого ряда на ½ ширины кирпича. Отверстие трубы сужается и заканчивается каналом сечением 250×120 мм, равным площади кирпича.

к меню ↑

3.1 Самый простой мангал

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки.

Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

  • Достаточно простым можно также считать П-образное сооружение.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

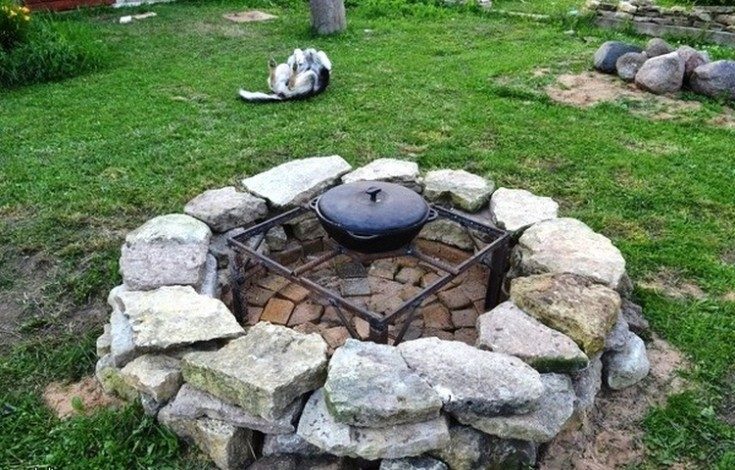

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

  • Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.
  • Можно также обложить диким камнем металлическую старую бочку.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

  • Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Разрезы

сечение мангала №1
сечение мангала №2

к меню ↑

3.2 Еще одна схема простого мангала из кирпича

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

(+92 фото) Мангал из кирпича своими руками фото простые чертежи

к меню ↑

3.3 Дополнительные элементы для простейших мангалов

При добавлении в конструкцию дополнительных функций стационарного очага потребуется изготовить для него чертежи или эскизы от руки. Поскольку очаг получится сложнее, возможны ошибки при возведении кладки. Основными дополнительными элементами для несложного мангала являются: стол разделочный, плита-жаровня и мойка.

Разделочный стол

Недорогим вариантом, заметно увеличивающим комфортность эксплуатации, является самый простой мангал из кирпича своими руками с разделочным столом по технологии:

  • задняя стенка удлиняется, становится сложнее перевязка с центральной стенкой-стойкой;
  • в дополнение к вышеуказанным конструкциям сбоку, вплотную к кладке очага, сооружается еще одна стена-стойка;
  • на нее и боковую стенку мангала укладывается столешница из натурального/искусственного камня.

Конструкция улучшена разделочным столом для готовки, нарезки и т.д.

Разделочный стол может находиться с любой, удобной для пользователя стороны, относительно очага.

Плита-жаровня

Помимо мяса на шампурах, или решетке барбекю, часто возникает необходимость приготовления других блюд в кастрюлях, сковородах, разогревании или кипячении чайника. Поэтому вместо разделочного стола отводится место под плиту-жаровню.

Для этого необходимо выполнить операции:

  • удлинить конструкцию начиная с нижнего ряда;
  • изготовить переднюю стенку с дверкой для топочной камеры;
  • оборудовать варочную поверхность концентрическими чугунными кольцами для регулировки мощности плиты.

Варочная поверхность, интегрированная в барбекю

На верхнем фото приведена схема мангала с варочной поверхностью простейшего типа.

Мойка

Для оборудования мангала мойкой достаточно смонтировать вместо обычной столешницы плиту с прорезью для раковины, подвести водопровод или увеличить высоту задней стеки и подвесить на нее рукомойник, как на нижнем фото.

Конструкция дополнена мойкой для посуды или рук

Разводка по участку ХВС (холодного водоснабжения) значительно сложнее, чем набор воды в рукомойник. Даже при сезонной эксплуатации потребуется сливать жидкость на зиму, консервировать систему.

Таким образом, конструкционный материал кирпич пригоден для изготовления мангалов на скорую руку в полевых условиях и на загородном участке. При укладке на раствор можно увеличить функциональность простейших мангалов за счет мойки, столешницы, варочной поверхности или чего-то ещё, что вам покажется необходимым и удобным при работе. Здесь важно дать волю своей фантазии и не бояться, у вас всё обязательно получиться!

к меню ↑

3.4 Мангал из кирпича с печью под казан

При возведении этого сооружения фундамент не нужен. В основе лежит металлическая конструкция, а перегородки между мангалом и печью выполнены из металла, чтобы удобно было перекидывать угли. Верхняя часть сделана из огнеупорного, красного кирпича. Мангал должен быть высотой в 16 сантиметров, а печь в два раза выше. Сверху печи ложится чугунная плита, для удобства установки на ней казана или сковороды.

к меню ↑

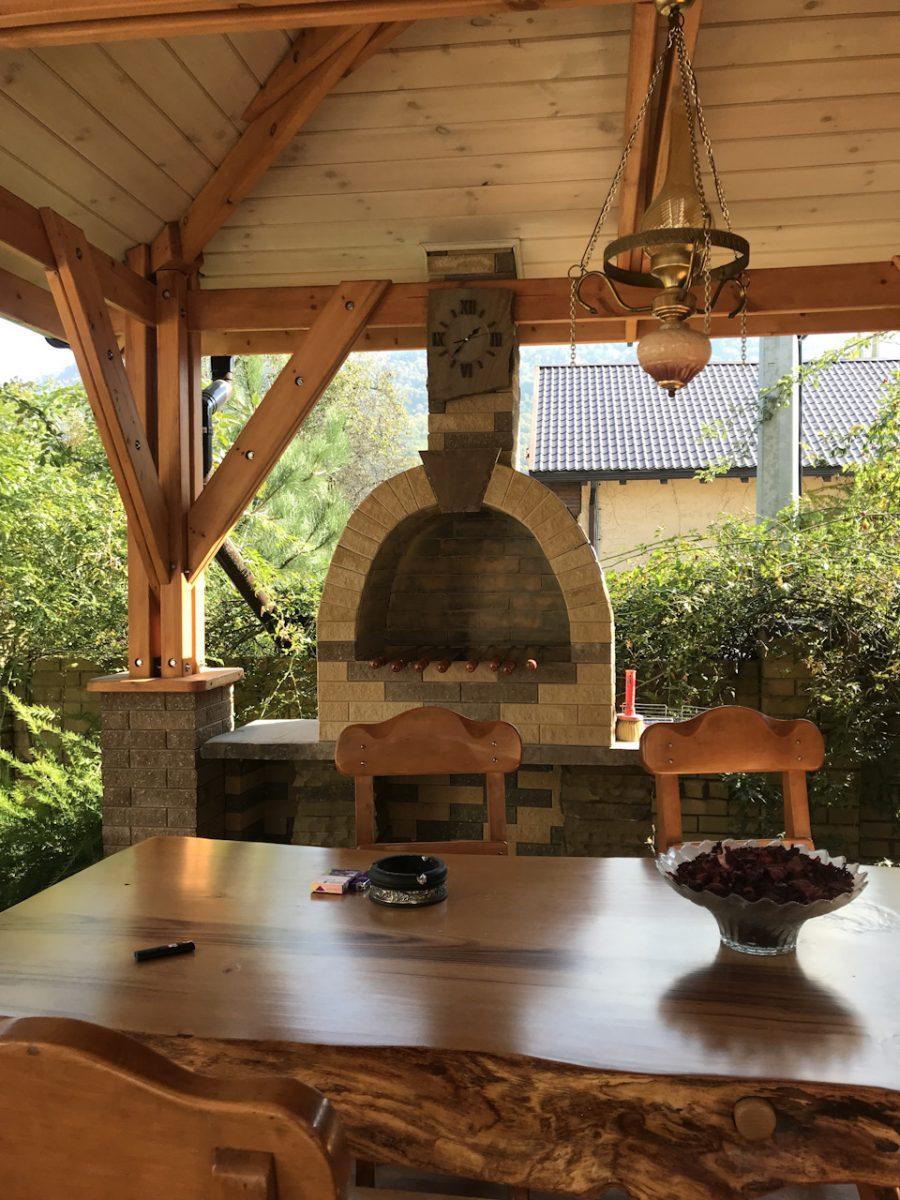

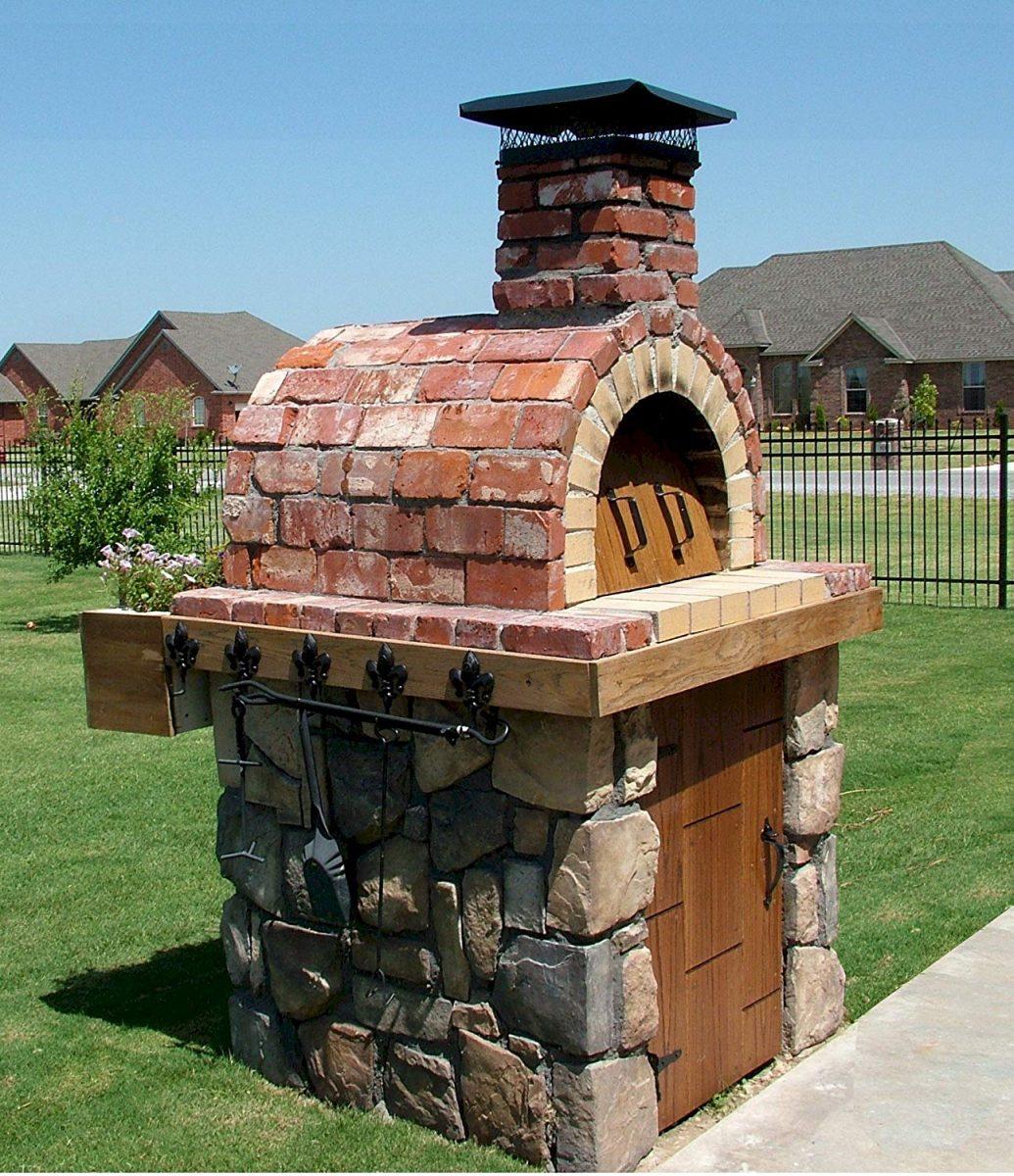

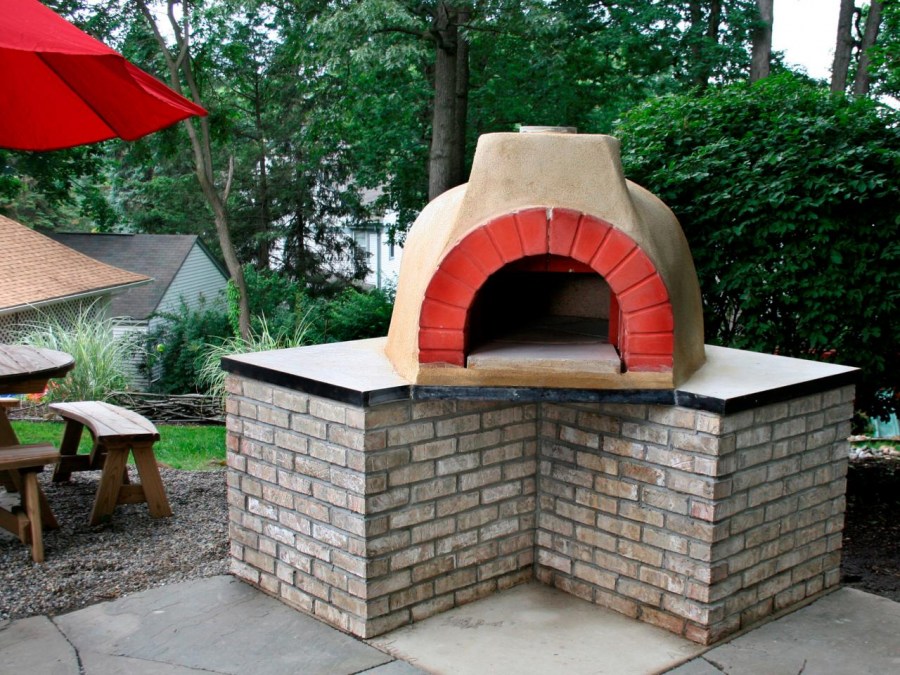

3.5 Барбекю из кирпича

За основу также берётся фундамент. Сама конструкция изготавливается из кирпича, двойным слоем, в виде буквы «П». Внутри мангал обрабатывается огнеупорным раствором, особенно в местах прямого контакта с огнём. На удобном уровне ставятся две решётки. Одна для углей, другая для приготовления продуктов.

к меню ↑

3.6 Подсказки по строительству мангалов из кирпича

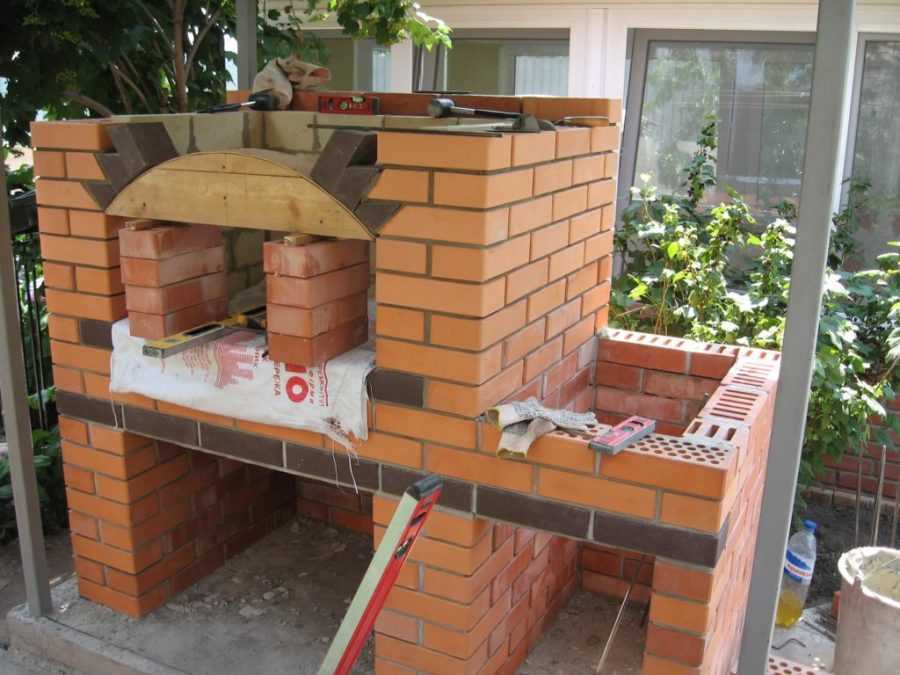

кладку мангала из кирпича начинают с угла

  1. Кладку начинают с угла. В процессе работы важно проверять вертикальность стенок при помощи отвеса и уровня.
  2. Внешняя часть мангала барбекю выполняется из керамического кирпича, а топка и дымоход — из огнеупорного шамотного. В просвет между топкой и облицовкой помещают листы базальтового картона.
  3. Перед использованием кирпич нужно замочить в воде, особенно если вы начинающий каменщик. Мокрый кирпич не будет слишком быстро вбирать влагу из раствора, что поможет выполнить кладку не спеша и более качественно.
  4. Для примерки ряд сначала нужно разложить без раствора, а затем выложить на растворе.
  5. При кладке большой конструкции для увеличения прочности мастера рекомендуют после каждого третьего ряда прокладывать армирующую сетку.

как разложить кирпич для мангала и печи
Как разложить кирпичи для мангала и печи сначала без раствора

к меню ↑

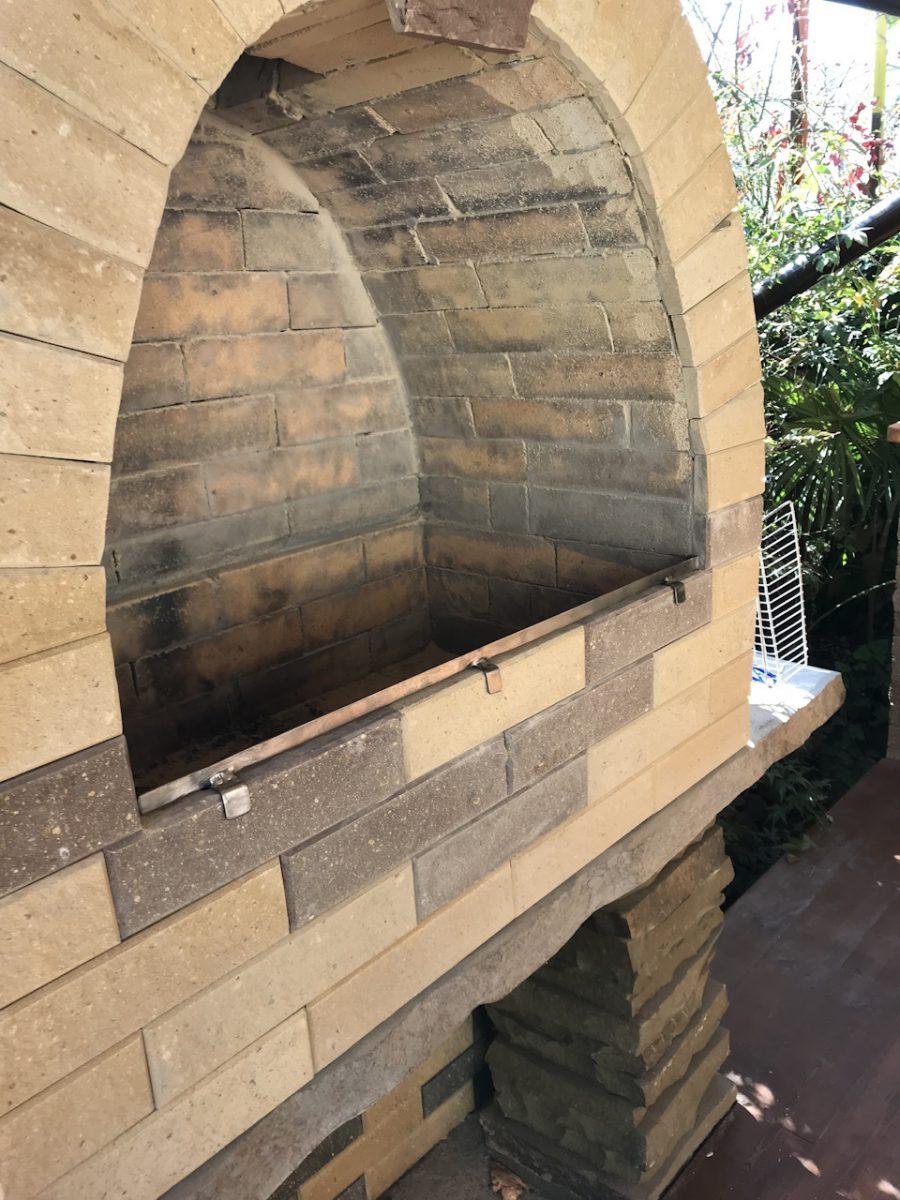

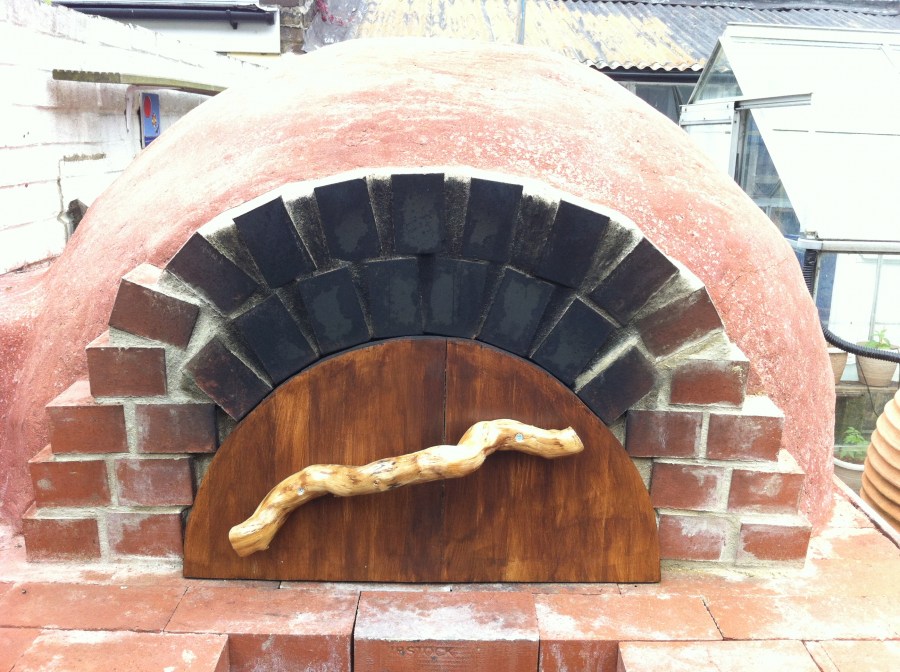

3.7 Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

пазы для топки

к меню ↑

4 Мини-версия барбекю

Если сооружать большое строение нет времени и средств или планируется временная установка барбекю, можно установить мини-версию.

  1. Для этого подготавливают ровную поверхность, на которую стелю рубероид.
  2. Первый ярус кирпичей укладывается с небольшими зазорами.
  3. Второй ярус выкладывают в соответствии с первым и с такими же по размеру зазорами.
  4. Так, выкладывают примерно 10-11 рядов до тех пор, пока не была достигнута нужная высота.
  5. Затем на поверхности размещают железный лист, где и будут находиться угли.
  6. После этого без раствора кладут еще два ряда кирпичей, если необходимо, высоту стенок можно нарастить еще с помощью двух кирпичей.




Временная мобильная установка готова. Она довольно легко собирается и так же без труда разбирается.

к меню ↑

4.1 Как класть кирпич?

На высохшее основание кладется лист гудрона или рубероида, на котором уже непосредственно будет строиться вся конструкция. При кладке стоит придерживаться определенной схемы барбекю из кирпича — схемы порядовки. Этот способ проверен временем и является наиболее оптимальным при возведении данной конструкции. Порядовка — это укладывание кирпича в шахматном порядке. Сначала на лист гидроизоляционного материала нужно выложить кирпичи рядом, но без раствора. Такая примерка поможет увидеть общую картину и при необходимости обрезать кирпич.








к меню ↑

4.2 Как строить?

Для правильной постройки барбекю нужно строго следовать пошаговой инструкции.

  • 1) Первый ряд укладывать так, чтобы полностью закрыть основание из бетона (при этом по периметру оставить 5-10 см).
  • 2) Далее следует выкладывать «кирпичные ноги». Если конструкция простая, то их достаточно одной сзади и двух по бокам.
  • 3) Потом, если есть необходимость в дополнительных перекрытиях (чтобы установить полки для посуды или сделать место для хранения дров), то их стоит расположить между основанием конструкции и верхними точками стоек.
  • 4) Следующий этап — укладка перекрытия на опоры, которое будет работать как основание топки.
  • 5) Затем несколько рядов кирпича формируют нишу для топлива и места крепления сеток для барбекю.
  • 6) Потом производится кладка стен для зоны приготовления.
  • 7) На последнем этапе в центре конструкции путем сужения кладки возводится общий дымоход. Внутренние стены дымохода можно оштукатурить, чтобы она стала ровной и не накапливала в неровностях копоть. Сверху выходной трубы нужно установить козырек, служащий защитой от атмосферных осадков.





















к меню ↑

4.3 Как украсить?

Чтобы печь приобрела законченный вид, убираются излишки раствора, сглаживаются швы. Печь можно украсить изразцами или плиткой. После того, как мангал — барбекю будет готов, его нужно постепенно просушивать. В течении 3 — 7 дней протапливать небольшим количеством дров.











к меню ↑

5 Порядовка для кирпичной барбекю – залог точной и крепкой кладки

Барбикюшная своими руками из кирпича порядовая кладка

Правильная кладка печи из кирпича – это не только архитектурный баланс, сохраняющий долговечность строения, но и залог функциональной пользы и безопасности при эксплуатации. Порядовка барбекю необходима даже опытному мастеру. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Термин «порядовка» характеризует сразу два строительных понятия, применяемых в одной архитектурной области – кладке кирпича. Именно это разделение порой вводит в тупик начинающего печника. Важно держать наготове оба определения, которые по своему названию обеспечивают не только контроль кладки по рядам, но и порядок выполнения кладки.

к меню ↑

5.1 Контрольное приспособление

Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

к меню ↑

5.2 Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

к меню ↑

5.3 Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание. Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

  • Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
  • Так же важна симметрия внутренней структуры фундамента. Для заливки необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

к меню ↑

5.4 Возведение печи по порядовке

Перед кладкой огнеупорного кирпича необходимо тщательно продумать структуру барбекю. Чем лучше представлена пошаговая схема, тем меньше вероятность ошибок. Порядовка также помогает заранее подсчитать количество стройматериалов, составить смету и вовремя закупить необходимый объем. Это эффективный подход, который исключает задержки в работе из-за нехватки элементов.

Окончив подготовительные работы, можно слаженно начинать строительный процесс по схеме:

  1. Для более надежного основания, жесткости кладки и законченного внешнего вида чаще всего кладут первый ряд, полностью закрывая кирпичом поверхность бетонного основания (оставляя по 5-10 см по периметру).
  2. От количества зон приготовления зависит следующая архитектурная часть – кирпичные ноги. Для простой конструкции их нужно 3 – по бокам и сзади. Такие проекты, как барбекю с казаном, русской печью, столами и дровниками, предусматривают дополнительные кирпичные опоры.
  3. Между основанием и верхней точкой стоек могут располагаться дополнительные перекрытия, служащие полками под посуду или местом хранения дров.
  4. На опоры производится кладка перекрытия из кирпича. Оно служит основанием для топки или поверхностью зоны с казаном. Для архитектурной красоты, перекрытие для топок и столы для продуктов кладутся на одной плоскости.
  5. От перекрытия начинается формирование топок из кирпича. Для зоны барбекю из нескольких рядов формируется углубление для топлива и места будущего крепления сеток или шампуров. Для зоны с казаном топка будет располагаться ниже перекрытия. Она может быть уже ног из кирпича. Заранее необходимо предусмотреть место установки котла – сформировать из кирпича круглое углубление. Без казана оно может служить обычной плитой.
  6. Над перекрытием печи производится кладка стенок из кирпича для зон приготовления.
  7. Последняя часть порядовки барбекю — общий дымоход из кирпича в центре строения. Как правило, он возводится путем соединения окончания всех топок в одну систему и постепенного сужения кладки до достижения размеров выходной трубы. В переходной зоне предусматриваются металлические заглушки.

к меню ↑

5.5 Заключительные работы

На этапе заключительных работ осуществляется декоративная отделка барбекю.

к меню ↑

6 Общие советы по строительству

Итак, при строительстве мангала из кирпича своими руками:

  • работы ведутся при положительной температуре в сухую погоду;
  • материалы складируются рядом с объектом;
  • сухие смеси затворяются чистой водой без примесей;
  • кирпич кладется с перевязкой швов;
  • кладка начинается с углов, их вертикальность проверяется по отвесу;
  • горизонтальность каждого кирпича контролируется по шнурке, натянутой между углами;
  • для зоны высоких температур используются огнеупорные материалы.

После окончания кладки мангал должен 3-5 дней постоять, чтобы раствор просох и набрал прочность. Перед использованием жаровню рекомендуется 1-2 раза прогревается при небольшом огне.

к меню ↑

7 Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Источники


  • https://tytpodelki.ru/mangal-iz-kirpicha/
  • https://grillrest.com/mangaly/mangal-iz-kirpicha-svoimi-rukami-instrukciya/
  • https://stroy-okey.ru/house/pristroyka/mangal-iz-kirpicha-svoimi-rukami-chertezhi-i-shemy-kladki/
  • https://kakpravilnosdelat.ru/barbeku-iz-kirpicha-svoimi-rukami/
  • https://okmangal.ru/mangaly-barbekyu/mangal-iz-kirpicha-svoimi-rukami/
  • https://a-r-s.ru/mangal-iz-kirpicha-svoimi-rukami-foto-prostye-chertezhi/
  • https://dizlandshafta.ru/postrojki/pechi-i-mangaly/proekty-barbekju-iz-kirpicha/
  • http://landshaftdizajn.ru/barbekyu-iz-kirpicha/
  • https://stroychik.ru/raznoe/mangal-iz-kirpicha-svoimi-rukami
  • https://pechnikmaster.ru/posts/mangal-iz-kirpicha.html
  • https://mangalka.com/mangal/prostoj-mangal-iz-kirpicha.html
  • https://ludacha.ru/barbekyu-iz-kirpicha/
  • https://jamaster.ru/barbekyu-iz-kirpicha-svoimi-rukami/
  • https://ufapesok.ru/barbikyushnaya-svoimi-rukami-iz-kirpicha-poryadovaya-kladka/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
